LSA4647 - Vaatwasser SMEG - Gratis gebruiksaanwijzing en handleiding

Type product	Vaatwasser
Merk	Smeg
Model	LSA4647
Breedte	447-449 mm
Diepte	Vrijstaand: 600 mm; Inbouw: 590 mm; Volledig ingebouwd: 570 mm
Hoogte	Vrijstaand: 850-870 mm; Inbouw: 820-870 mm
Capaciteit	10 standaard couverts
Waterdruk	0,05 - 0,9 MPa (0,5 - 9 bar)
Voeding	230V / 50Hz / 10A (zie typeplaatje)
Aantal programma's	9 (Weken, Kort, Eco, Dagelijks, Zwaar, Delicaat, Bio, Normaal, Super)
Energieverbruik (Eco)	1,01 kWh (AAA/AAB) - 1,02 kWh (BAB)
Waterverbruik (Eco)	13 liter (AAA/AAB) - 14 liter (BAB)
Duur (Eco)	175 min (AAA) / 125 min (AAB) / 90 min (BAB)
Uitstel start	3, 6 of 9 uur
Aquastop	Aanwezig (afhankelijk van model)
Waterontharder	Instelbaar, zoutreservoir 1,5 kg
Glansspoelmiddel	Doseerder met instelbare dosering
Bestekcontainer	Inclusief met beweegbare kleppen
Bovenste korf	Verstelbaar in hoogte (2 standen)
Sproeiarmen	Bovenste roterend, onderste translatie
Filters	Centraal filter (H) uitneembaar en reinigbaar
Wateraansluiting	Koud of warm water tot 60°C
Afvoerslang	Hoogte 30-100 cm, lengte max 3 m (horizontaal)
Veiligheid	Aarding verplicht, overstromingsbeveiliging, waterniveaubeveiliging
Gewicht (geschat)	Ongeveer 45-50 kg

Veelgestelde vragen - LSA4647 SMEG

Hoe stel ik de waterontharder in?

De waterontharder wordt afgesteld met de plastic ring aan de rechterkant in de vaatwasser. De fabrieksinstelling is hardheidsgraad 3 (41-60°dF / 24-31°dH). Pas de stand aan op de hardheid van uw leidingwater. Vraag het waterbedrijf voor de juiste waarde.

Wat betekent de alarmcode E1?

Alarm E1 geeft aan dat de overstromingsbeveiliging (aquastop) is geactiveerd. Er is een lek gedetecteerd. Sluit de waterkraan en neem contact op met een erkend technicus.

Hoeveel vaat past er in de Smeg LSA4647?

De vaatwasser heeft een capaciteit van 10 standaardcouverts inclusief opdienservies, volgens norm EN 50242.

Kan ik de start van de vaatwasser uitstellen?

Ja, u kunt de start 3, 6 of 9 uur uitstellen met de toets UITSTEL PROGRAMMA (3). Dit is beschikbaar voor alle programma's behalve Weken. Selecteer het programma, stel de uitstel in en druk op START/PAUZE.

Welk programma moet ik kiezen voor normaal vervuilde vaat zonder opgedroogde resten?

Het Dagelijks programma is geschikt voor normaal vervuilde vaat zonder opgedroogde resten. Het wast op 65°C, spoelt op 68°C en droogt. Duur: 85 minuten.

Hoe reinig ik de sproeiarmen?

Verwijder de bovenste sproeiarm door de stelring (R) los te draaien. De onderste translatiearm trekt u omhoog. Was beide armen onder stromend water en controleer of de mondstukken vrij zijn. Plaats terug en draai ze handmatig om te controleren of ze vrij draaien.

Wat moet ik doen als de vaat niet droog wordt?

Controleer of er glansspoelmiddel in het reservoir zit en of de dosering correct is ingesteld. Verhoog de dosering als de vaat mat is of vlekken vertoont. Indien nodig, gebruik een ander afwasmiddel.

Hoe vul ik regeneratiezout bij?

Verwijder de onderste korf en draai de dop van het zoutreservoir linksom los. Gebruik de meegeleverde trechter om grof zout toe te voegen (maximaal 1,5 kg). Bij eerste gebruik eerst 1 liter water in het reservoir gieten. Draai de dop goed vast.

Kan de vaatwasser op warm water worden aangesloten?

Ja, de vaatwasser kan worden aangesloten op warm water tot 60°C. De wastijd wordt dan met ongeveer 20 minuten verkort, maar de efficiëntie kan iets minder zijn. Gebruik dezelfde aansluiting als voor koud water.

Wat moet ik doen als de vaatwasser geen water inneemt (alarm E5)?

Alarm E5 betekent dat de machine geen water krijgt. Controleer of de waterkraan geopend is en of er geen knik in de toevoerslang zit. Reinig het filter A bij de kraan. Als het probleem aanhoudt, neem contact op met een technicus.

GEBRUIKSAANWIJZING LSA4647 SMEG

1. Beschrijving van het bedieningspaneel 52
2. Alarmen 61

Wij wensen u van harte te bedanken voor uw keuze voor dit product van ons.

Wij bevelen aan om alle instructies in deze gebruiksaanwijzing aandachtig door te lezen om op de hoogte te zijn van de meest geschikte voorwaarden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen is erop gebaseerd dat u stap voor stap alle functies van het apparaat leert kennen, de teksten zijn gemakkelijk te begrijpen en worden geïllustreerd met gedetailleerde afbeeldingen.

In deze eenvoudig te raadplegen gebruiksaanwijzing zult u de antwoorden kunnen vinden op al uw vragen met betrekking tot het gebruik van de vaatwasser.

Voor meer informatie omtrent het gebruik en onderhoud van de vaatwasser moet u het bijgesloten handboek aandachtig lezen.

INSTRUCTIES VOOR DE GEBRUIKER: u vindt er nuttig advies voor het gebruik van de wasprogramma's en alle functies van de vaatwasser.

1. Beschrijving van het bedieningspaneel

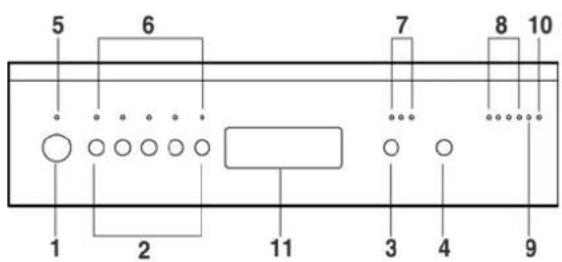

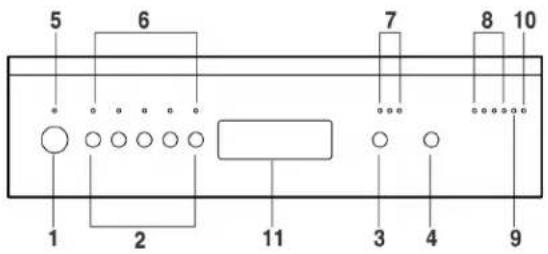

1.1 Het bedieningspaneel

Alle bedieningsorganen en controle-instrumenten van de vaatwasser zijn samengebracht op het bedieningspaneel aan de voorzijde.

1	DRUKKNOP ON/OFF
2	DRUKKNOP PROGRAMMAKEUZE (P1...P5)
3	DRUKKNOP UITSTEL PROGRAMMA (afhankelijk van de modellen)
4	DRUKKNOP START/PAUZE
5	CONTROLELAMPJEINSCHAKELEN
6	CONTROLELAMPJE'SPROGRAMMA'S
7	CONTROLELAMPJEUITSTEL PROGRAMMA (afhankelijk van de modellen)
8	CONTROLELAMPJEFASEN/PROGRAMMA
9	CONTROLELAMPJEONTBREKEN ZOUT (afhankelijk van de modellen)
10	CONTROLELAMPJEONTBREKEN GLANSMIDDEL (afhankelijk van de modellen)
11	WEGGEWERKTE HANDGREEP OPENING DE DEUR

PROGRAMMA SELECTIE			AARD EN GRAAD VAN VERVUILING VAN DE VAAT	AFWIKKELING PROGRAMMA	DUUR VERBRUIK
					MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
WEKEN			PANNEN EN COUVERTS IN AFWACHTING VAN VOLTOOIIN BELADING	Koud voorwassen 9' 5 0,02
KORT			WEINIG VUILE VAAT MET "VERSE BEVUILING" ZONDER OPGEDROOGDE RESTEN	Wassen oop 38°C Koud spoelen Spoelen op 58°C	45' 13 0,70
ECO (*)			WEINIG VUILE PANNEN EN COUVERTS MAAR MET OPGEDROOGDE RESTEN	Wassen oop 55°C Koud spoelen Spoelen op 66°C Drogen	(**) 175' (AAA) 125' (AAB) 90' (BAB)	(**) 13 (AAA) 13 (AAB) 14 (BAB)	(**) 1,01 (AAA) 1,01 (AAB) 1,02 (BAB)
DAGELIJKS		[AC80]	NORMAAL VUILE VAAT MET NORMALE BEVUILING ZONDER OPGEDROOGDE RESTEN	Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	85' 14 1,25
ZWAAR			BIJZONDER VUILE PANNEN EN COUVERTS	Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	85' 17 1,45
DELICAAT			WEINIG VUILE COUVERTS	Koud voorwassen Wassen oop 45°C Koud spoelen Spoelen op 68°C Drogen	59' 16 0,98
BIO			VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 55°C Koud spoelen Spoelen op 68°C Drogen	85' 16 1,10
NORMAAL			VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	80' 17 1,20
SUPER			BIJZONDER VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Voorwassen op 45°C Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	105' 20 1,50

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

(*) Referentieprogramma volgens de EN 50242 norm.
(**) Afhankelijk van de modellen AAA-AAB-BAB (zie energie-etiket).
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2.
(2) De duur van de cyclus en het energieverbruik kunnen variëren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

TABEL VOOR CONTROLE-INSTITUTEN

Controlenorm EN 50242
Vergelijkbaar programma	(*) Programma ECO (P3)
Belading 10 couverts
Soort afwasmiddel B
Dosering afwasmiddel 25 g
Regeling glansspoelmiddel 5/6

1.2 Wasprogramma's

De vaatwasser is uitgerust met een bedieningspaneel, zoals beschreven in hoofdstuk "1. Beschrijving van het bedieningspaneel", waarmee alle handelingen noodzakelijk voor het inschakelen, uitschakelen en de programmering kunnen worden uitgevoerd.

Alvorens een wasprogramma te starten moet u controleren of:

• de waterkraan geopend is;
• er regeneratiezout in het reservoir aanwezig is;
• er voldoende afwasmiddel in het bakje is gedaan;
- de korven op de juiste wijze zijn beladen;
- de sproeiarmen vrij, onbelemmerd kunnen draaien;
- de deur van de vaatwasser goed is gesloten.

INSCHAKELEN

Met de ON/OFF (1) drukknop schakelt u de vaatwasser in en gaat het controlelampje (5) branden. Ongeveer 2 seconden na deze handeling zullen de controlelampjes FASEN/PROGRAMMA (8) gaan branden.

PROGRAMMERING

Op dit model vaatwasser zijn alle programmeringshandelingen slechts mogelijk bij een gesloten deur. Bij een geopende deur blijven de controlelampjes PROGRAMMA'S (6) en de controlelampjes FASEN/PROGRAMMA (8) gedoofd.

SELECTIE VAN HET PROGRAMMA

Het programma kan worden geselecteerd met behulp van de bijbehorende drukknoppen (2).

Wanneer u de drukknop van het gewenste programma indrukt zal het bijbehorende controlelampje gaan branden ter bevestiging van de uitgevoerde handeling.

STARTEN VAN HET PROGRAMMA

Om de vaatwasser te starten moet u de drukknop START/PAUZE (4) enkele seconden lang indrukken tot het controlelampje van de eerste fase van het geselecteerde programma begint te knipperen (biep ter bevestiging).

De hier afgebeelde tijsduur, die tijdens de cyclus wordt aangepast, is "indicatief", want beïnvloed door de wasomstandigheden, zoals de hoevelheid en aard van de vaat, de aanvoertemperatuur van het water enz. Het is daarom normaal wanneer u tijdens de uitvoering van het programma aanpassingen ziet (toename of afname van de minuten) vooral tijdens de overgang van de ene naar de andere fase (bijvoorbeeld van het wassen naar het spoelen).

Het verloop van het programma zal worden weergegeven door de controlelampjes FASEN/PROGRAMMA (8) die een indicatie geven van de staat van de lopende cyclus.

Voorwassen

Het controlelampje van de lopende fase knippert, terwijl de controlelampjes met betrekking tot de eerdere en latere wasfasen blijven branden.

N.B. tijdens het verloop van programma's waarvoor geen voorwas is voorzien, zal het eerste controlelampje FASEN/PROGRAMMA (8) gedoofd blijven.

END VAN HET PROGRAMMA

Het eind van het programma wordt aangegeven door een kort geluidssignaal en het knipperen van alle FASEN/PROGRAMMA (8) controlelampjes.

Wanneer u één van de toetsen PROGRAMMAKEUZE (2), indrukt, zullen de controlelampjes ophouden te knipperen en is de vaatwasser klaar om een nieuwe cyclus uit te voeren, hetzelfde gebeurt wanneer u de deur opent en weer sluit of wanneer u de machine uit- en weer inschakelt.

ONDERBREKING VAN HET PROGRAMMA

Om een lopend programma te onderbreken, moet u:

• het drkknopSTART/PAUZE (4), indrukken, het controlelampje van de lopende fase gaat uit;
• de druktoets ingedrukt houden tot de controlelampjes FASEN/PROGRAMMA (8) gaan branden (biep ter bevestiging).

WIJZIGEN VAN HET PROGRAMMA

Om een lopend programma te wijzigen moet u:

• het programma onderbreken (zie ONDERBREKING VAN HET PROGRAMMA");
• het nieuwe programma selecteren;
• de drukknSTART/PAUZE (4) nogmaals indrukken om het nieuwe programma te laten starten.

Om een lopend programma te annuleren moet u hem eerst onderbreken (zie "ONDERBREKING VAN HET PROGRAMMA").

Op dit punt moet u tegelijkertijd P1+P2 indrukken om de eerste drie programma-controlelampjes te doen branden.

Wanneer tijdens de werking de deur wordt geopend, zal bij het sluiten ervan het programma opnieuw moeten worden gestart zoals beschreven onder punt "STARTEN VAN HET PROGRAMMA". Het programma zal worden hervat vanaf het punt waarop het werd onderbroken.

Wanneer de temperatuur in de kuip de 50°C overschrijdt zal het programma na ongeveer 30 seconden worden hervat.

De wascyclus zal niet worden gestart als de deur van de vaatwasser niet of niet op de juiste manier gesloten is.

UITSTEL VAN HET PROGRAMMA (afhankelijk van de modellen) (beschikbaar in alle programma's met uitzondering van het weken programma)

Met de drukknop UITSTEL PROGRAMMA (3) kunt u de start van het wasprogramma met 3, 6 of 9 uur uitstellen. Met deze functie kunt u de vaatwasser gedurende de gewenste tijdspanne laten draaien.

Nadat u het uitstel heeft geselecteerd moet u het programma starten (zie de daaraan gewijde paragraaf).

De vaatwasser zal een voorwas afronden waarna de ingestelde "programma-uitstel" in werking zal treden (het controlelampje dat hoort bij resp. 3, 6 of 9 uur zal knipperen).

Wanneer u tijdens het lopende programma de geprogrammeerde start wenst te annuleren of te wijzigen moet u:

• de toets START/PAUZE (4) enkele seconden lang ingedrukt houden tot de controlelampjes voor de FASEN/PROGRAMMA (8) gaan branden;
• de toetUTSTEL PROGRAMMA (3) meerdere malen indrukken tot de geprogrammeerde start wordt geannulleerd (alle controlelampjes die het uitstel aangeven gaan uit);
• de START/PAUZE (4) drukknop indrukken om het programma te starten.

Wanneer u de geprogrammeerde start wenst in te stellen terwijl het programma reeeds is gestart moet u als volgt te werk gaan:

Het programma dat u wenst uit te voeren is hetzefelde als het lopende programma:

• houd de START/PAUZE (4) enkele seconden lang ingedrukt tot de controlelampjes voor de FASEN/PROGRAMMA (8) gaan branden;
• annuleer de lopende programma's (zie de daaraan gewijde paragraaf);
• selecteer nogmaals het programma;
• selecteer het uitstel;
• druk dSTART/PAUZE (4) drukknop in om het programma te starten.

Het programma dat u wenst uit te voeren verschilt van het lopende programma:

• houd de iSTART/PAUZE (4) enkele seconden lang ingedrukt tot de controlelampjes voor de FASEN/PROGRAMMA (8) gaan branden;
• wijzig het programma;
• selecteer het uitstel;
• druk dSTART/PAUZE (4) drukknop im om het programma te starten. De vaatwasser zal het water afvoeren en opnieuw starten met het uitstel en het nieuwe programma.

OM ENERGIE TE BESPAREN! ... EN VOOR HET BEHOUD VAN HET MILIEU

• Probeer om de vaatwasser altijd volledig gevuld te gebruiken.
• Was de vaat niet onder stromend water.
• Gebruik het voor de aard van de vaat meest geschikte programma.
• Spoel niet vooraf eerst af.
• Sluit, indien mogelijk, de vaatwasser aan op een warmwaterleiding tot 60°C.

OM HET AFWASMIDDELVERBRUIK TE BEPERKEN! ... EN VOOR HET BEHOUD VAN HET MILIEU

De in de afwasmiddelen voor vaatwassers aanwezige fosfaten vormen een probleem voor het milieu. Om een overmatig afwasmiddel- en stroomverbruik te voorkomen, raden wij aan om:

• de delicate vaat te scheiden van vaat die beter bestand is tegen agressieve afwasmiddelen en hoge temperaturen;
• het afwasmiddel niet rechtstreeks op de vaat te gieten.

VERWIJDEREN VAN DE VAAT

Na beëindiging van het wasprogramma moet u tenminste 20 minuten wachten alvorens de vaat er uit te halen, om hem te laten afkoelen. Om te voorkomen dat eventuele in de bovenste korf achtergebleven waterdruppels op de nog in de onderste korf achtergebleven vaat vallen, wordt het aangeraden om eerst de onderste korf en daarna pas de bovenste korf leeg te halen.

REGELING VAN DE ONTHARDER

De vaatwasser is uitgerust met een inrichting die het mogelijk maakt om de regeling van de ontharder aan te passen aan de hardheid van het vulwater.

Aan de binnezijde van de plastic ring op de rechterzijkant in de vaatwasser.

Vraag het waterleidingbedrijf om de informatie betreffende de hardheidsgraad van het water.

2. Alarmen

Bij een storing zal de vaatwasser de afwijking signaleren door het doen branden van een combinatie van de controlelampjes.

In het specifieke geval van een alarm zullen controlelampjes PROGRAMMA'S (6) gaan branden terwijl de controlelampjes voor de FASEN/PROGRAMMA (8) de code van de storing zullen aangeven:

CODE CONTROLELAMPJES FASEN BESCHRIJVING

E1		De overstromingsbeveiliging (indien aanwezig) is in werking getreden.
E2		Het systeem dat het waterniveau in de vaatwasser beperkt heeft ingegrepen (Veiligheidsgroep).
E3		De maximale hoeveelheid te vullen water.
E4		De temperatuursonde is niet aangesloten.
E5		De vaatwasser wordt niet gevuld met water.
E6		De machine is niet in staat om het water uit de kuip te pompen.
E7		De vaatwasser is niet in staat om de hoeveelheid ingenomen water precies te meten (alleen op modellen met turbinetta).
E9		De maximale hoeveelheid te vullen water is overschreden (alleen op modellen met turbinetta).

WAARSCHUWINGEN EN ADVIEZEN, LEIDRAAD VOOR HET GEBRUIK VAN DE MANDEN EN HET REINIGEN VAN DE VAATWASSER

1. Aanwijzingen voor veiligheid en gebruik 100
2. Installatie en inbedrijfstelling ____ 103
3. Gebruiksinstructies 107
4. Schoonmak en onderhoud 118

Wij wensen u van harte te bedanken voor uw keuze voor dit product van ons.

Wij bevelen aan om alle instructies in deze gebruiksaanwijzing aandachtig door te lezen om op de hoogte te zijn van de meest geschikte voorwaarden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen is erop gebaseerd dat u stap voor stap alle functies van het apparaat leert kennen, de teksten zijn gemakkelijk te begrijpen en worden geïllustreerd met gedetailleerde afbeeldingen.

De hier verstrekte reinigingsadviezen stellen u in staat om de prestaties van uw vaatwasser altijd optimaal te houden.

In deze eenvoudig te raadplegen gebruiksaanwijzing zult u de antwoorden kunnen vinden op al uw vragen met betrekking tot het gebruik van de vaatwasser.

INSTRUCTIES VOOR DE INSTALLATEUR: deze instructies zijn bestemd voor de bevoegde installateur die is belast met de installatie, inbedrijfstelling en het uitproberen van het apparaat.

INSTRUCTIES VOOR DE GEBRUIKER: u vindt er nuttig advies voor het gebruik van de manden, sproeiers, bakjes en filters.

1. Aanwijzingen voor veiligheid en gebruik

DEZE HANDLEIDING IS EEN WEZENLIJK ONDERDEEL VAN HET APPARAAT: HIJ DIENT ALTIJD IN ZIJN GEHEEL SAMEN BIJ HET APPARAAT TE WORDEN BEWAARD. VÓÓR DE INGEBRUIKNEMING BEVELEN WIJ AAN OM DE IN DEZE HANDLEIDING OPGENOMEN AANWIJZINGEN AANDACHTIG DOOR TE LEZEN. DE INSTALLATIE MOET DOOR BEVOEGD PERSONEEL WORDEN UITGEVOERD MET INACHTNEMING VAN DE GELDENDE NORMEN. DIT APPARAAT IS BESTEMD VOOR EEN HUISHOUDELIJK GEBRUIK EN BEANTWOORDT AAN DE MOMENTEEL VAN TOEPASSING ZIJNDE RICHTLIJNEN 72/23 EEG, 89/336 (INCLUSIEF 92/31), MET INBEGRIP VAN HET VOORKOMEN EN ELIMINEREN VAN RADIOSTORINGEN. HET APPARAAT IS ONTWIKKELD VOOR DE VOLGENDE WERKZAAAMHEDEN: HET WASSEN EN DROGEN VAN DE VAAT; IEDER ANDER GEBRUIK DIENT ALS ONEIGENLIJK TE WORDEN BESCHOUWD. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR ENIG GEBRUIK DAT AFWIJKT VAN HETGEEN IS VOORZIEN.

HET TYPEPLAATJE MET DE TECHNISCHE GEGEVENS, HET SERIENUMMER EN DE MERKING IS ZICHTBAAR OP DE RAND AAN DE BINNENKANT VAN DE DEUR. HET PLAATJE OP DE RAND AAN DE BINNENKANT VAN DE DEUR MAG NOOIT WORDEN VERWIJDERD.

LAAT DE RESTEN VAN DE VERPAKKING NIET ONBEWAAKT IN DE HUISELIJKE OMGEVING LIGGEN. VERDEEL DE VERSCHILLENDE VAN DE VERPAKKING AFKOMSTIGE AFVALMATERIALEN EN BRENG ZE NAAR HET DICHTSBIZIJNDE CENTRUM VOOR GESCHEIDEN AFVALINZAMELING.

DE AARDAANSLUITING IS VERPLICHT OP DE DOOR DE VEILIGHEIDSNORMEN VOOR ELEKTRISCHE INSTALLATIES VOORZIENE WIJZE. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR ENIG LETSEL AAN PERSONEN OF SCHADE AAN ZAKEN ALS GEVOLG VAN EEN ONTBREKENDE OF GEBREKKIGE AARDAANSLUITING.

BIJ PLAATSING VAN HET APPARAAT OP VLOEREN MET VLOERBEDEKKING MOET U CONTROLEREN OF DE OPENINGEN AAN DE ONDERZIJDE NIET WORDEN AFGESLOTEN.

SCHAKEL DE VAATWASSER NA IEDER GEBRUIK UIT OM STROOMVERSPILLING TE VOORKOMEN.

HET AFGEDANKTE APPARAAT MOET ONBRUIKBAAR WORDEN GEMAAKT. SNIJD, NA DE STEKER UIT HET STOPCONTACT TE HEBBEN GETROKKEN, DE VOEDINGSKABEL DOOR. MAAK DE VOOR KINDEREN GEVAARLIJKE DELEN (SLUITINGEN, DEUREN ENZ.) ONGEVAARLIJK.

DIT APPARAAT IS VOORZIEN VAN HET MERKTEKEN VOLGENS DE EUROPESE RICHTLIJN 2002/96/EG INZAKE AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATEN (AEEA).

DOOR ERVOOR TE ZORGEN DAT DIT PRODUCT OP DE JUISTE MANIER ALS AFVAL WORDT VERWERKT, HELPT U MOGELIJK NEGATIEVE CONSEQUENTIES VOOR HET MILIEU EN DE MENSELIJKE GEZONDHEID TE VOORKOMEN DIE ANDERS ZOUDEN KUNNEN WORDEN VEROORZAAKT DOOR ONJUISTE VERWERKING VAN DIT PRODUCT ALS AFVAL.

HET SYMBOL OP HET PRODUCT OF OP DE BIJBEHORENDE DOCUMENTATIE GEEFT AAN DAT DIT PRODUCT NIET ALS HUISHOUDELIJK AFVAL MAG WORDEN BEHANDELD. IN PLAATS DAARVAN MOET HET WORDEN AFGEGEVEN BIJ EEN VERZAMELPUNT VOOR RECYCLING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN. AFDANKING MOET WORDEN UITGEVOERD IN OVEREENSTEMMING MET DE PLAATSELIJKE MILIEUVOORSCHRIFTEN VOOR AFVALVERWERKING. VOOR NADERE INFORMATIE OVER DE BEHANDELING, TERUGWINNING EN RECYCLING VAN DIT PRODUCT WORDT U VERZOCHT CONTACT OP TE NEMEN MET HET STADSKANTOOR IN UW WOONPLAATS, UW AFVALOPHAALDIENST OF DE WINKEL WAAR U HET PRODUCT HEEFT AANGESCHAFT.

BIJ STORINGEN MOET U HET APPARAAT VAN HET ELEKRICITEITSNET LOSKOPPELEN EN DE WATERKRAAN SLUITEN.

GEBRUIK GEEN TIJDENS HET TRANSPORT BESCHADIGDE APPARATEN! RAADPLEEG, BIJ TWIJFEL, UW WEDERVERKOPER. HET APPARAAT MOET WORDEN GEINSTALLEERD EN AANGESLOTEN OVEREENKOMSTIG DE DOOR DE FABRIKANT VERSTREKTE INSTRUCTIES OF DOOR BEVOEGD PERSONEEL.

HET APPARAAT MOET DOOR VOLWASSENEN WORDEN GEBRUIKT. ZORG ERVOOR DAT KINDEREN UIT DE BUURT BLIJVEN EN ER NIET MEE SPELEN. HOUD KINDEREN UIT DE BUURT VAN AFWASMIDDELEN EN DE GEOPENDE VAATWASSERDEUR. DE VERPAKKINGSMATERIALEN (PLASTIC ZAKKEN, POLYSTYROL, METALEN DELEN ENZ.) MOETEN BUITEN HET BEREIK VAN KINDEREN WORDEN GEHOUDEN. HOUD KINDEREN UIT DE BUURT VAN DE GEOPENDE VAATWASSER; IN HET APPARAAT ZOUDEN ZICH NOG RESTEN AFWASMIDDEL KUNNEN BEVINDEN DIE ONHERSTELBARE SCHADE AAN DE OGEN, DE MOND EN KEEL KUNNEN VEROORZAKEN, EN ZELFS TOT DE DOOD DOOR VERSTIKKING KAN LEIDEN.

GEBRUIK GEEN OPLOSMIDDELEN ZOALS ALCOHOL EN TERPENTINE IN HET APPARAAT DIE TOT ONTPLOFFINGEN KUNNEN LEIDEN.

PLAATS GEEN MET AS, WAS OF VERF BEVUILDE VAAT IN HET APPARAAT.

DE VAATWASSER KAN KANTELEN ALS GEVOLG VAN HET LEUNEN OF ZITTEN OP DE OPEN DEUR, MET ALLE RISICO'S VAN DIEN VOOR DE PERSONEN.

OM TE VOORKOMEN DAT U EROVER STRUIKELT MOET U DE DEUR VAN DE VAATWASSER NIET OPEN LATEN STAAN.

DRINK, NA BEËINDIGING VAN HET WASPROGRAMMA EN VOOR HET DROGEN, NIET VAN HET EVENTUEEL IN DE VAAT OF DE VAATWASSER ACHTERGEBLEVEN WATER.

MESSEN EN ANDER KEUKENGEREI MET SCHERPE PUNTEN MOETEN MET DE PUNT NAAR BENEDEN IN DE CONTAINER WORDEN GEZET OF HORIZONTAAL IN DE BOVENSTE KORF GELEGD, WAARBIJ U ERVOOR MOET OPLETTEN DAT U ZICH NIET VERWONDT EN DAT ZE NIET UIT DE CONTAINER NAAR BUITEN STEKEN.

MET ACQUASTOP UITGEVOERDE MODELLEN

ACQUASTOP IS EEN INRICHTING DIE BIJ LEKKAGES OVERSTROMINGEN VOORKOMT. NA DE INTERVENTIE VAN DE ACQUASTOP MOET EEN BEVOEGD TECHNICUS WORDEN GERAADPLEEGD OM DE OORZAAK VAN DE STORING OP TE SPOREN EN TE VERHELPEN. BIJ DE MET ACQUASTOP UITGEVOERDE MODELLEN BEVAT DE TOEVOERSLANG EEN ELEKTROMAGNETISCHE KLEP. SNIJD DE SLANG NIET DOOR EN LAAT DE ELEKTROMAGNETISCHE KLEP NIET IN HET WATER VALLEN. BIJ BESCHADIGING VAN DE TOEVOERSLANG MOET U HET APPARAAT LOSKOPPELEN VAN DE WATERLEIDING EN HET ELEKTRICITEITSNET.

ONMIDDELLIJK NA DE INSTALLATIE MOET HET APPARAAT KORT WORDEN UITGEPROBEERD OVEREENKOMSTIG DE HIERNA VERSTREKTE INSTRUCTIES. ALS HET APPARAAT NIET MOCHT FUNCTIONEREN MOET U HET VAN DE ELEKTRICITEITSNET LOSKOPPELEN EN DE DICHTSTBIJZIJNDE TECHNISCHE DIENST WAARSCHUWEN. PROBEER NIET OM HET APPARAAT TE REPAREREN.

DE VAATWASSER BEANTWOORDT AAN ALLE DOOR DE GELDENDE VEILIGHEIDSVOORSCHRIFTEN OPGELEGDE EISEN MET BETREKKING TOT ELEKTRISCHE APPARATEN. EVENTUELE TECHNISCHE CONTROLES MOGEN UITSLUITEND DOOR GESPECIALISEERD EN ERKEND PERSONEEL WORDEN UITGEVOERD: REPARATIES UITGEVOERD DOOR NIET ERKEND PERSONEEL, ZULLEN DE GARANTIE DOEN VERVALLEN EN KUNNEN EEN BRON VAN GEVAAR VOOR DE GEBRUIKER WORDEN.

De fabrikant kan niet aansprakelijk worden gesteld voor letsel aan personen of schade aan zaken als gevolg van het niet opvolgen van de bovenstaande voorschriften of als gevolg van werkzaamheden op ook een enkel deel van het apparaat of door het gebruik van niet-originele vervangingsonderdelen.

2. Installatie en inbedrijfstelling

Verwijder de polystyrol korfblokkeringen. Plaats het apparaat op de daarvoor bestemde. De vaatwasser kan met de zijkanten of de achterkant tegen meubels of wanden worden geplaatst. Als de vaatwasser naast een warmtebron wordt geplaatst moet een warmteïsolerende wand worden geplaatst om oververhitting en een slechte werking te voorkomen. Voor de stabilteit moeten de inbouwapparaten voor onderbouw of integratie uitsluitend onder ononderbroken werkbladen worden geplaatst en aan de ernaast geplaatste meubels worden vastgeschroefd. Om de inbouw te vergemakkelijken kunnen de toevoer- en afvoerslangen in alle richtingen worden gedraaid; zorg ervoor dat ze niet worden geknikt of afgeklemd en dat ze niet te strak gespannen komen te staan. Zorg ervoor dat u de borgring aandraait nadat u de buizen in de gewenste richting heeft gedraaid. Voor de passage van de buizen en de voedingskabel is een gat nodig van minimaal ∅ 8 cm.

Zet het apparaat waterpas op de grond met behulp van de regelbare voetjes. Dit is vereist voor de correcte werking van de vaatwasser.

Het is ten strengste verboden om de vaatwasser in te bouwen onder een glaskeramische kookplaat.

U kunt de vaatwasser inbouwen onder een traditionele kookplaat, op voorwaarde dat het werkblad van de keuken ononderbroken doorloopt, en dat zowel de vaatwasser als de kookplaat op correcte wijze zijn gemonteerd en vastgezet, zodat ze geen enkele gevaarlijke situatie kunnen creëren.

Aleen voor de vrijstaande modellen

• Het is ten strengste verboden om een kookplaat boven een vrijstaande vaatwasser te monteren.
• Wanneer het apparaat niet in een nis is geplaatst en dus vanaf een zijkant toegankelijk is, moet u, om veiligheidsredenen, de kant van het deurscharnier bekleden (gevaar voor verwondingen). De bekledingen zijn beschikbaar als accessoire bij de gespecialiseerde wederverkopers of de Technische Servicedienst.
• Voor het inbouwen van de vaatwasser moet u bij de erkende wederverkopers of bij de Technische Servicedienst de speciale kit aanschaffen.

Sommige modellen hebben een centrale regelbare voet achter die met behulp van een schroef onderaan de voorkant van het apparaat kan worden afgesteld.

2.1 Aansluiting op de waterleiding

Voorkom het risico van verstoppingen of beschadigingen: als de waterleiding nieuw is of langdurig ongebruikt gebleven, moet u, voordat u de aansluiting op de waterleiding uitvoert, controleren of het water helder is en zonder vervuiling om schade aan het apparaat te voorkomen. Gebruik voor de aansluiting van de vaatwasser op de waterleiding, uitsluitend nieuwe slangen; gebruik nooit oude of reeds gebruikte slangen.

AANSLUITING OP DE WATERKRAAN

Sluit de toevoerslang, na plaatsing van het bij de vaatwasser geleverde filter A, aan op een koudwaterkraan met een schroefdraad van 34 " gas. Draai de slang met de hand stevig vast en draai hem nog circa een kwartslag na met een tang.

Bij de met ACQUASTOP uitgeruste modellen is het filter al in de ring met schroefdraad aangebracht.

De vaatwasser kan worden gevuld met water van maximaal 60°C. Bij gebruik van warm water zal de wastijd met circa 20 minuten worden teruggebracht, hoewel de efficiëntie iets minder zal zijn. De aansluiting moet worden uitgevoerd op de warmwaterleiding van het huis en op dezelfde wijze als beschreven voor het koude water.

AANSLUITING OP DE AFVOER

Plaats de afvoerslang in een afvoerpijp met een minimum-diameter van 4 cm; de slang kan ook in de gootsteen worden gehangen met behulp van de bijgesloten slanghouder, waarbij er echter voor moet worden opgelet dat hij niet wordt geknikt of afgeklemd. Het is belangrijk dat de slang niet kan losraken en vallen. Om deze reden heeft de slanghouder een gat waarmee hij met behulp van een touwtje aan de pijp of kraan kan worden bevestigd.

Het vrije eind moet op een hoogte tussen de 30 en 100 cm worden aangebracht en mag nooit onder water staan. Horizontaal geplaatste verlengstukken mogen maximaal 3 m lang zijn en in dat geval moet de afvoerslang maximaal 85 cm van de grond af worden aangebracht.

2.2 Elektrische aansluiting en waarschuwingen

CONTROLEER OF DE SPANNINGS- EN FREQUENTIEWAARDEN VAN HET ELEKTRICITEITSNET OVEREENSTEMMEN MET DIE VERMELD OP HET TYPEPLAATJE VAN HET APPARAAT OP DE RAND AAN DE BINNENZIJDE VAN DE DEUR.

DE STEKKER AAN HET UITEINDE VAN DE VOEDINGSKABEL EN HET BIJBEHORENDE STOPCONTACT MOETEN VAN HETZELFDE TYPE ZIJN EN OVEREENSTEMMEN MET DE GELDENDE NORMEN MET BETREKKING TOT DE ELEKTRISCHE INSTALLATIES.

NA DE INSTALLATIE MOET DE STEKKER TOEGANKELIJK ZIJN.

TREK NOOIT AAN DE KABEL OM DE STEKKER UIT HET STOPCONTACT TE VERWIJDEREN.

DE BESCHADIGDE VOEDINGSKABELMOET WORDEN VERVANGEN DOOR DE FABRIKANT OF EEN ERKEND SERVICECENTRUM. NA DE VERVANGING VAN DE VOEDINGSKABEL, MOET U ERVOOR ZORGEN DAT DE VERANKERINGSBEUGEL VAN DE KABEL GOED WORDT VASTGEZET.

VERMIJD HET GEBRUIK VAN ADAPTERS OF AFLEIDINGEN DIE TOT OVERVERHITTING OF BRAND ZOUDEN KUNNEN LEIDEN.

WANNEER HET APPARAAT UITSLUITEND EEN VOEDINGSKABEL ZONDER STEKKER HEEFT:

MOET U, OP EEN GEMAKKELIJK BEREIKBARE PLAATS IN DE NABIJHEID VAN HET APPARAAT EEN MEERPOLIGE SCHEIDINGSINRICHTING MET EEN MINIMALE CONTACTOPENING VAN 3,5MM OP DE VOEDINGSLIJN ERVAN AANBRENGEN.

DE AANSLUITING OP HET ELEKTRICITEITSNET MAG UITSLUITEND WORDEN UITGEVOERD DOOR EEN GESPECIALISEERDE TECHNICUS, IN OVEREENSTEMMING MET HET ONDERSTAANDE SCHEMA EN DE GELDENDE WETTEN.

Om ieder risico te voorkomen moet een eventueel beschadigde voedingskabel worden vervangen door de fabrikant of een erkend servicecentrum.

BIJ REINIGING OF ONDERHOUD VAN HET APPARAAT:

VOORDAT U ONDERHOUD GAAT UITVOEREN OP HET APPARAAT MOET U DE STEKKER UIT HET STOPCONTACT VERWIJDEREN OF DE SPANNING ONDERBREKEN MET DE MEERPOLIGE SCHEIDINGSINRICHTING.

ALLEEN VOOR GROOT-BRITTANNIË:

DIT APPARAAT MOET WORDEN AANGESLOTEN OP EEN AARDVERBINDING.

Vervanging van de zekering

Wanneer het apparaat wordt geleverd met een BS 1363A 13A zekering in de stekker voor de aansluiting op het elektrische voedingsnet, moet u, bij vervanging van de zekering in dit type stekker een ASTA gekeurde zekering gebruiken van het type BS 1362 en als volgt te werk gaan:

1. Verwijder het deksel A en de zekering B.
2. Plaats de nieuwe zekering in het deksel.
3. Plaats beide weer terug in de stekker.

Het deksel van de zekering moet bij de vervanging van de zekering weer worden teruggeplaatst. Wanneer het deksel zoek mocht raken mag de stekker pas weer worden gebruikt nadat u een geschikt vervangingsonderdeel heeft gemonteerd.

De geschikte vervangingsonderdelen zijn herkenbaar aan het gekleurde insteekstuk of aan het opschrift in reliëf op de basis van de stekker die er de kleur van beschrijft.

U kunt de vervangingsdeksels voor de zekeringen bij de plaatselijke wederverkopers van elektriciteitsmateriaal vinden.

3. Gebruiksinstructies

Na de vaatwasser op correcte wijze te hebben geïnstalleerd zijn de volgende handelingen noodzakelijk om hem te kunnen gebruiken:

• Regeling van de ontharder;
  • Vullen met het regeneratiezout;
• Vullen met glansspoelmiddel en afwasmiddel.

3.1 Gebruik van de waterontharder

De hoeveelheid kalk in het water (hardheidsgraad van het water) is verantwoordelijk voor de witte vlekken op de opgedroogde vaat, die, na verloop van tijd mat zullen worden. De vaatwasser is uitgerust met een automatische ontharder die met gebruikmaking van hiervoor specifiek bestemd regeneratiezout, de hardheids-elementen uit het water onttrekt. De vaatwasser is in de fabriek afgesteld op een hardheidsgraad van 3 (gemiddelde hardheid 41-60°dF - 24-31°dH).

Bij gebruik van gemiddeld hard water zal het zout na ongeveer 20 wasbeurten moeten worden bijgevuld. Het reservoir van de ontharder heeft een capaciteit van ongeveer 1,5 Kg grof zout. Sommige modellen zijn uitgerust met een venster voor het ontbreken van het zout. In deze modellen bevat de dop van het zoutreservoir een groene drijver die bij het verminderen van de zoutconcentratie in het water zal gaan zakken. Wanneer de groene drijver niet meer zichtbaar is door de doorzichtige dop moet het regeneratiezout worden bijgevuld. Het reservoir bevindt zich onderin de vaatwasser. Na de onderste korf te hebben verwijderd moet u de dop van het reservoir linksom losdraaien en het zout met behulp van de met de vaatwasser geleverde trechter toevoegen. Alvorens de dop weer vast te draaien moet u eventuele zoutresten bij de opening verwijderen.

• Bij de eerste inwerkingstelling van de vaatwasser dient u, afgezien van het zout, tevens een liter water in het reservoir te gieten.
• Controleer altijd na het vullen van het reservoir of de dop goed is afgesloten. Het mengsel van water en afwasmiddel mag het reservoir niet binnendringen daar dit werking van het regeneratiesysteem zal beïnvloeden. In dat geval is de garantie niet meer geldig.
• Gebruik uitsluitend regeneratiezout voor vaatwassers voor huishoudelijk gebruik. Vul, bij gebruik van zouttabletten, het reservoir niet volledig af.

• Gebruik geen keukenzout, omdat dit niet-oplosbare substanties bevat die na verloop van tijd het onthardingssysteem kunnen beschadigen.
• Vul, indien noodzakelijk, het zout bij vóór u het wasprogramma start; op deze wijze zal de overtollige zoutoplossing onmiddellijk door het water worden verwijderd; een langdurige aanwezigheid van zout water in de waskuip kan tot corrosievorming leiden.

Let ervoor op dat u het zout niet met het afwasmiddel verwisselt: de aanwezigheid van afwasmiddel in het zoutreservoir zal de ontharder beschadigen.

3.2 Gebruik van de doseerbakjes voor het glansspoelmiddel en het afwasmiddel

De doseerbakjes voor het afwasmiddel en het glansspoelmiddel bevinden zich aan de binnenkant van de deur: links dat van het afwasmiddel en rechts dat van het glansspoelmiddel.

Uitgezonderd het WEEK programma, moet het afwasmiddelbakje vóór iedere wasbeurt met een geschikte dosis afwasmiddel worden gevuld. Het glansspoelmiddel hoeft alleen maar worden bijgevuld indien nodig.

TOEVOEGING VAN HET GLANSSPOELMIDDEL

Het glansspoelmiddel zal het opdrogen van de vaat versnellen en de vorming van vlekken en kalkafzettingen voorkomen; het wordt automatisch tijdens de laatste spoelbeurt aan het water toegevoegd vanuit het doseerbakje aan de binnenkant van de deur.

Om het glansspoelmiddel toe te voegen:

• Open de deur.
• Draai de dop van het reservoir 14 slag linksom en verwijder hem.
• Vul het glansspoelmiddel bij tot het bakje vol is (circa 140 c.c.). Het venstertje naast de dop moet helemaal donker worden. Vul weer glansspoelmiddel bij als het venster lichter wordt of het controlelampje voor het ontbreken van het glansspoelmiddel gaat branden.
• Plaats de dop weer terug en draai hem rechtsom.
• Veeg het gemorste glansspoelmiddel met een doek af omdat dit tot schuimvorming kan leiden.

REGELING VAN DE DOSERING VAN HET GLANSSPOELMIDDEL

De vaatwasser wordt in de fabriek op een gemiddelde waarde afgesteld. De dosering kan echter worden geregeld met behulp van de regelknop op de doseerder, de dosis zal proportioneel zijn aan de stand van de regelknop.

• Voor de regeling van de dosering moet de dop van het reservoir 1/4 slag linksom worden gedraaid en verwijderd.
• Draai vervolgens met een schroevendraaier de regelaar van de dosering in de gewenste stand.
• Plaats de dop weer terug en draai hem rechtsom vast.

- De hoeveelheid glansspoelmiddel moet worden verhoogd als de gewassen vaat mat is of ronde vlekken vertoont.

- Als de vaat daarentegen plakkerig aanvoelt of witte strepen vertoont moet de hoeveelheid glansspoelmiddel worden verminderd.

VULLEN MET AFWASMIDDEL

Om het deksel van het bakje te openen moet u drukknop P een weinig indrukken. Voeg het afwasmiddel toe en sluit het deksel zorgvuldig af. Tijdens het wassen zal het bakje automatisch worden geopend.

• Wanneer u een programma met warme voorwas kiest (zie de programmatabel), moet u een extra hoeveelheid afwasmiddel in de holte G/H (afhankelijk van de modellen) doen.
• Gebruik uitsluitend specifieke afwasmiddelen voor vaatwassers. Het gebruik van afwasmiddelen van goede kwaliteit is van groot belang voor optimale wasresultaten.
• Bewaar het afwasmiddel in een gesloten verpakking op een droge plek om de vorming van klonten die de wasresultaten nadelig zullen beïnvloeden, te voorkomen. Eenmaal geopend zullen de afwasmiddelen niet al te lang bewaard kunnen blijven omdat het afwasmiddel aan efficiëntie zal inboeten.
• Gebruik geen afwasmiddel voor de handafwas omdat de hoge schuimproductie ervan de werking van de vaatwasser nadelig kan beïnvloeden.
• Zorg voor een goede dosering van het afwasmiddel. Te weinig afwasmiddel zal leiden tot een onvolledige verwijdering van het vuil, terwijl een teveel ervan de efficiëntie niet zal verhogen, maar slechts verspilling is.

- Er zijn vloeibare en afwasmiddelen in poedervorm in de handel, die onderling verschillen voor wat betreft hun chemische samenstelling en die fosfaten kunnen bevatten of niet, die in dat geval zijn vervangen door natuurlijke enzymen.

• Fosfaathoudende afwasmiddelen zijn voornamelijk actief tegen vetten en amide bij temperaturen van meer dan 60°C.
• De enzymen bevattende afwasmiddelen zijn ook al bij lagere temperaturen actief (vanaf 40 tot 55°C) en zijn biologisch beter afbreekbaar. Met dit type afwasmiddel kunnen bij lagere temperaturen dezelfde wasresultaten worden bereikt die anders pas bij programma's van 65°C mogelijk zouden zijn.

Voor het behoud van het milieu bevelen wij het gebruik aan van afwasmiddelen zonder fosfaten of chloor.

- Op de markt vinden we ook afwasmiddelen in de vorm van tabletten, waarvan wordt verklaard dat ze het gebruik van zouten of glansmiddel overbodig maken. In bepaalde gevallen kunnen dergelijke afwasmiddelen niet doeltreffend blijken, vooral indien gebruikt met korte cycli en/of lage wastemperaturen. Bij problemen met de prestaties (bijv. een witte patina op de kuip of de vaat, slechte resultaten bij het drogen, resten op de vaat na het wassen) raden wij aan om weer terug te vallen op de traditionele producten (zout in korrels, wasmiddel in poedervorm, vloeibaar glansmiddel).

Wij wijzen er echter op dat bij het terugkeren naar het gebruik van het traditionele zout een paar cycli nodig zullen zijn voordat de installatie weer volledig efficiënt zal werken; u kunt dus nog sporen van de witte patina op de kuip en de vaat vinden. Mocht het probleem zich herhalen, waarschuw dan de Technische Dienst van de Klantenservice.

- Wanneer u een afwasmiddel in de vorm van tabletten gebruikt (wij raden het gebruik aan van drie afzonderlijke producten: afwasmiddel, zout en glansmiddel) moet u de tabletten in de bestekcontainer leggen. Het doseerbakje is ontworpen voor het gebruik van vloeibaar afwasmiddel of in poedervorm. Tijdens de wascyclus gaat het deurtje niet volledig open en een tabletje wordt daarom niet in zijn geheel afgegeven (gesmolten); dit zou kunnen leiden tot:

-een onvoldoende hoeveelheid tijdens de cyclus afgegeven afwasmiddel, met slechte wasresultaten;
-het samenpersen van het afwasmiddel in het doseerbakje en de afgifte ervan tijdens het spoelen op het eind.

De aanwezigheid van, ook vloeibaar afwasmiddel, in het glansspoelmiddelreservoir zal de vaatwasser beschadigen.

3.3 Waarschuwingen en algemene aanbevelingen

Vóór de eerste ingebruikneming van de vaatwasser verdient het aanbeveling om eerst de onderstaande aanbevelingen met betrekking tot de aard van de te wassen vaat en de plaatsing ervan te lezen.

Over het algemeen bestaan er geen beperkingen voor het wassen van de huishoudelijke vaat, maar in sommige gevallen moet met hun eigenschappen rekening worden gehouden.

Alvorens de vaat in de korven te plaatsen moet u:

- de grootste etensresten, zoals bijvoorbeeld botjes, graten enz. die de filter zouden kunnen verstoppen en de waspomp beschadigen, verwijderen;

- de pannen of koekenpannen met op de bodem verbrande etensresten laten weken om het vuil beter te laten loskomen; om ze vervolgens in de ONDERSTE KORF te zetten.

Om niet onnodig water te verspillen moet u de vaat vooraf niet onder stromend water wassen voordat u hem in de korven laadt.

Een correcte plaatsing van de vaat is een garantie voor goede wasresultaten.

LET OP!

• Controleer of de couverts goed stevig staan en niet kunnen omvallen en de draaiing van de sproeiarmen tijdens de werking niet belemmeren;
• plaats geen hele kleine voorwerpen in de korven die bij het vallen de sproeiarmen of de waspomp zouden kunnen blokkeren;
  •vaat zoals bijv. kopjes, schotels, glazen, bekers en pannen moeten altijd met de opening naar beneden en met eventuele holle kanten schuin worden gezet om het weglopen van het water te bevorderen;
• de verschillende delen van de vaat niet in elkaar zetten omdat ze elkaar anders zouden afdekken;
• plaats glazen niet te dicht op elkaar omdat ze met elkaar in aanraking zouden kunnen komen en breken. Ook kunnen zich vlekken vormen.

CONTROLEER of de vaat met de vaatwasser kan worden gewassen.

Ongeschikte vaat voor het wassen in een vaatwasser:

• Houten pannen en couverts: kunnen beschadigd raken als gevolg van de hoge wastemperaturen;
• handwerkproducten: zijn slechts zelden geschikt om te worden gewassen in een vaatwasser. De relatief hoge watertemperaturen en het afwasmiddel kunnen ze beschadigen;
• plastic couverts: eventueel hittebestendige plastic couverts moeten in de bovenste korf worden gewassen;
• couverts en voorwerpen van koper, tin, zink en messing: hebben de neiging om vlekken te vormen;
• aluminium vaat: vaat van geanodiseerd aluminium kan verkleuren;
• glas en kristal: over het algemeen kunnen glazen en kristallen voorwerpen in de vaatwasser worden gewassen. Er bestaan echter glas- en kristalsoorten die na vele wasbeurten mat kunnen worden en hun transparantie verliezen; voor dit soort materiaal raden wij altijd aan om het minst agressieve programma van de programmatabel te kiezen;
• vaat met decoraties: de in de handel verkrijgbare gedecoreerde voorwerpen zijn over het algemeen goed tegen het wassen in de vaatwasser bestand ook al is het mogelijk dat de kleuren na frequente wasbeurten vervagen, Bij twijfel over de bestendigheid van de kleuren verdient het aanbeveling om ongeveer een maand lang een paar elementen per keer te wassen.

3.4 Gebruik van de korven

De vaatwasser heeft een capaciteit van 10 couverts inclusief het opdienservies.

LADINGEN VOLGENS NORM EN 50242 VOOR CONTROLE-INSTITUTEN

De bovenste korf moet in de laagste stand worden gezet.

DE ONDERSTE KORF

De onderste korf ontvangt de maximale intensiteit van de werking van de onderste sproeiarm en is daarom bestemd voor de "moeilijkste" en vuilste vaat.

Alle mogelijke beladingscombinaties zijn toegestaan, op voorwaarde dat er bij de plaatsing van het servies, de pannen en de koekenpannen voor wordt gezorgd dat alle vuile oppervlakken worden blootgesteld aan de van onderen afkomstige waterstralen.

Om bij het laden van vaat van grote afmetingen de ruimte in de korf zo goed mogelijk te benutten zijn sommige modellen uitgerust met verstelbare bordensupporten.

Plaats de platte, diepe, dessert- en dienborden zorgvuldig rechtop. De pannen, koekenpannen en bijbehorende deksels moet ondersteboven worden geplaatst. Zorg er bij het plaatsen van de diepe en dessertborden altijd voor dat er vrije ruimte tussen blijft.

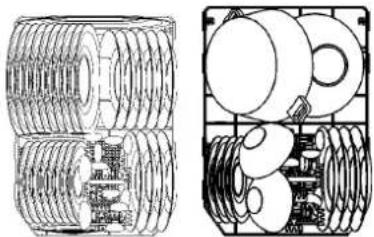

Laadvoorbeelden:

Het bestek moet gelijkmatig over de container worden verdeeld, met het handvat naar beneden gericht waarbij u goed moet opletten dat u zich niet bezeert aan de lemmetten van de messen.

De container is bestemd voor alle soorten bestek, uitgezonderd bestek waarvan de lengte de bovenste sproeiarm hindert. Spanen, houten lepels en keukenmessen kunnen in de bovenste korf worden gelegd, waarbij u ervoor moet opletten dat de punt van de messen niet buiten de korf uitsteekt. De bestekkorf is uitgerust met een exclusief systeem van onderling onafhankelijke verschuifbare flappen, die meerdere nuttige combinaties mogelijk maken voor een optimale benutting van de beschikbare ruimte.

Verticale insteekstukken

Handeling voor het er uit trekken van de insteekstukken

BOVENSTE KORF

Het wordt aangeraden om de bovenste korf te vullen met klein of middelgroot serviesgoed, zoals bijvoorbeeld glazen, kleine borden, koffie- en theekopjes, platte schotels en lichte, hittebestendige plastic voorwerpen. Bij gebruik van de bovenste korf in de laagste stand kunnen er ook dienborden in worden geplaatst, mits slechts licht bevuilld.

De bovenste korf beschikt over twee "bestekcontainer" flappen die naar wens kunnen worden geopend of gesloten. Zie de onderstaande afbeeldingen.

Laad de borden met de holle zijde naar voren; kopjes en holle recipienten moeten altijd met de opening naar beneden worden gezet. Aan de linkerkant van de mand kunt u op twee niveaus kopjes en glazen laden. In het midden kunt u borden en bordjes rechtop in de speciale supporten zetten.

Laadvoorbeelden:

De bovenste korf kan in twee standen worden gezet, afhankelijk van de persoonlijke behoeften en de hoogte van de in de onderste korf geplaatste vaat.

Ga hiervoor als volgt te werk:

• draai de blokkerigem beide geleiders, rechts en links, 90°;
• trek de korf eruit;
• til de korf op en steek de laagste wielenparen in de geleiders;
• zet de blokkeringen E weer terug in de beginstand.

4. Schoonmak en onderhoud

Vóór iedere ingreep moet u de elektrische voeding van het apparaat loskoppelen.

4.1 Waarschuwingen en algemene aanbevelingen

Vermijd het gebruik van schurende of bijtende schoonmaakmiddelen.

De buitenoppervlakken en de contradeur van de vaatwasser moeten met regelmatige tussenpozen met een zachte met een normaal schoonmaakmiddel voor geverfde oppervlakken bevochtigde doek worden schoongemaakt. De pakkingen van de deur moeten met een vochtige spons worden schoongemaakt. Periodiek (één of twee keer per jaar) verdient het aanbeveling om al het vuil dat zich op de kuip en de afdichtingen heeft gevormd met een zachte doek en wat water te verwijderen.

SCHOONMAKEN VAN HET WATERTOEVOERFILTER

Het na de kraan geplaatste toevoerfilter voor het water A moet regelmatig worden schoongemaakt. Sluit de waterkraan, draai het uiteinde van de toevoerslang los, verwijder het filter A en maak hem voorzichtig onder een straal water schoon. Plaats het filter A weer in diens houder terug en draai de watertoevoerslang zorgvuldig vast.

SCHOONMAKEN VAN DE SPROEIARMEN

De sproeiarmen kunnen gemakkelijk worden verwijderd om de mondstukken periodiek te reinigen en mogelijke verstoppingen te voorkomen. Was ze onder een straal water en plaats ze weer zorgvuldig in hun houders terug en controleer of hun draaibeweging op geen enkele wijze wijze wordt belemmerd.

Om de bovenste sproeiarm te verwijderen moet de stelring R worden losgedraaid.

Om de TRANSLATIESPROEIARM te verwijderen moet u hem beetpakken en naar boven trekken, om zowel de sproeiarm als het buisstuk van de kuip los te maken en vervolgens de sproeier van het buisstuk te verwijderen. Was zowel het buisstuk als de sproeiarm onder stromend water. Bevestig de sproeiarm weer op het buisstuk en monteer het geheel weer terug op zijn plek op de kuip.

Na voltooiing van de montage moet u controleren of de arm vrij kan draaien (draai hem met de hand een paar keer rond) en of het buisstuk ongehinderd heen en weer kan bewegen. Wanneer dit niet het geval is moet u controleren of ze correct zijn gemonteerd.

- Het verdient aanbeveling om regelmatig het centrale filter H te controleren en, indien noodzakelijk, schoon te maken. Om het filter te verwijderen moet u de handgreep beetpakken, linksom draaien en naar boven trekken.

- Druk van onderen tegen het centrale filter H om hem uit het microfilter te verwijderen.

- Scheid de twee delen waaruit het plastic filter bestaat door op de door de pijl aangegeven plaats tegen het lichaam van het filter te drukken.

- Verwijder het centrale filter door hem naar boven te trekken.

• De filters moeten met een harde borstei onder een waterstraal worden schoongemaakt.
• Het is absoluut noodzakelijk dat de filters zorgvuldig worden schoongemaakt overeenkomstig de bovenstaande aanwijzingen: de vaatwasser kan niet functioneren als de filters verstopt zijn.
• Plaats de filters weer zorgvuldig terug in hun houders, om schade aan de waspomp te voorkomen.

ALS DE VAATWASSER LANGDURIG BUITEN GEBRUIK BLIJFT:

• Voer twee keer achter elkaar het weekprogramma uit.

• Trek de steker uit het stopcontact.
• Laat de deur op een kier om te voorkomen dat er zich vieze luchtjes in de waskuip vormen.
  • Vul de doseerder met glansspoelmiddel.
• Sluit de waterkraan.

ALVORENS DE VAATWASSER NA EEN LANGDURIGE PERIODE VAN STILSTAND IN GEBRUIK TE NEMEN:

• controleer of er zich geen bezinksel of roest in de slangen heeft gevormd, laat in dat geval het water een paar minuten lang uit de kraan stromen.
  • Steek de steker weer in het stopcontact.
• Breng de aanvoerslang weer aan en open de kraan.

KLEINE STORINGEN OPLOSSEN

In sommige gevallen is het mogelijk om zelf eventuele kleine storingen met behulp van de onderstaande instructies te verhelpen.

Controleer, als het programma niet start, of:

• de vaatwasser op het elekriciteitsnet is aangesloten;
• de levering van de elektrische stroom niet is onderbroken;
  •de waterkraan is geopend;
• de deur van de vaatwasser op correcte wijze is gesloten;

Controleer, als er water in de vaatwasser achterblijft, of:

•er geen knik in de afvoerslang zit;
- de sifon van de afvoer niet verstopt is;
- de filters van de vaatwasser niet verstopt zijn.

Controleer, als de vaat niet schoon wordt, of:

•er (voldoende) afwasmiddel is ingevoerd;
•er regeneratiezout in het speciale reservoir zit;
- de vaat op de juiste wijze is geplaatst;
- het geselecteerde programma geschikt was voor het type en de aard van vervuiling van de vaat;
- alle filters schoon zijn en op de juiste wijze in hun houders zijn geplaatst;
- de wateropeningen van de sproeiarmen niet verstopt zijn;
- de draaiing van de sproeiarmen niet ergens door werd belemmerd.

Controleer, als de vaat niet droog wordt of mat blijft, of:

• er glansspoelmiddel in het daarvoor bestemde reservoir zit;
  •de dosering ervan goed is ingesteld;
• de kwaliteit van het gebruikte afwasmiddel goed is en de eigenschappen er niet van verloren zijn gegaan (bijv. als gevolg van een onjuiste opslag, met geopende verpakking).

Controleer, als de vaat strepen, vlekken ... vertoont, of:

- de regeling van het glansspoelmiddel niet overmatig is.

Als er roestsporen zichtbaar zijn in de kuip:

• de kuip is van roestvrij staal en eventuele roestsporen moeten daarom van buitenaf afkomstig zijn (stukjes roest afkomstig van de waterleiding, pannen, bestek enz.). In de handel kunt u speciale producten vinden om deze vlekken te verwijderen;
• controleer of u de juiste hoeveelheid afwasmiddel gebruikt. Sommige afwasmiddelen kunnen agressiever zijn dan andere;
• controleer of u de dop van het zoutreservoir goed heeft afgesloten en de waterontharder goed is ingesteld.

Als, nadat u de bovenstaande aanwijzingen heeft opgevolgd, de storingen zich mochten blijven voordoen, zult u de dichtstbijzijnde technische dienst moeten raadplegen.

LET OP: de door niet bevoegd personeel op het apparaat uitgevoerde werkzaamheden vallen niet onder de garantie en zijn voor rekening van de gebruiker.

TECHNISCHE GEGEVENS
Breedte	447 ÷ 449 mm
Diepte, gemeten vanaf de buitenzijde van het bedieningspaneel	Vrijstaand: 600 mmGeïntegreerd: 590 mm - Volledig weggewerkt: 570 mm
Hoogte	Vrijstaand van 850 mm tot 870 mmGeïntegreerd en Volledig weggewerkt: van 820 mm tot 870 mm
Capaciteit	10 Standaardcouverts
Druk van het toevoerwater	Min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Elektrische gegevens	Zie het typeplaatje
