GEBRUIKSAANWIJZING AS18NS2HRA HAIER

- Gelieve deze gebruiksaanwijzing door te nemen alvorens de airconditioner te bedienen Houd deze gebruiksaanwijzing bij voor toekomstige vragen

0010569445

Inhoud

ONDERDELEN EN FUNCTIES 1

WERKING 2

ONDERHOUD EN WAARSCHUWING 11

FOUTMELDING 14

Onderlen en functies

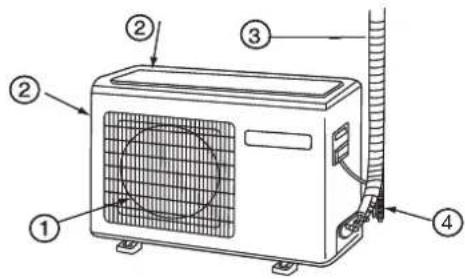

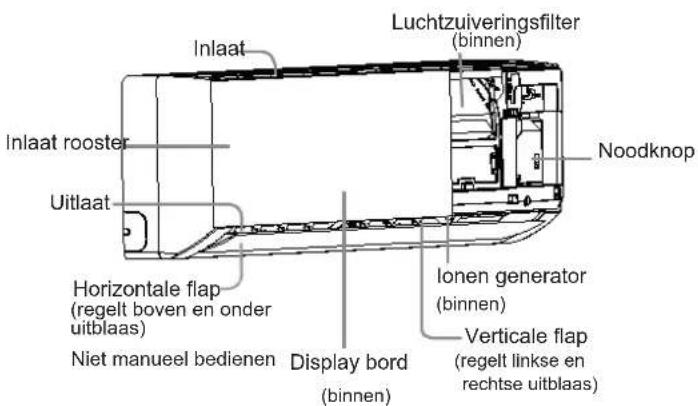

Binnendeel Buitendeel

Het eigenlijk inlaat rooster in deze handleiding kan verschillen afhankelijk van het type product.

Display bord

1 Signaalontvanger
② Ruimte temp.display Bij ontvangst van het signaal van de afstandsbediening toont het display de set temp
③ COOL display

ay 4 HEAT display

5 HEALTH display
6 DRY display

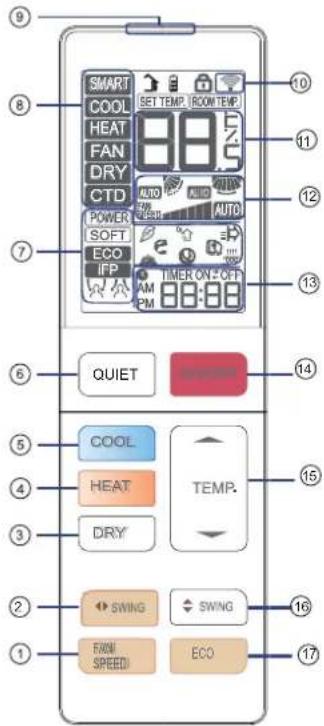

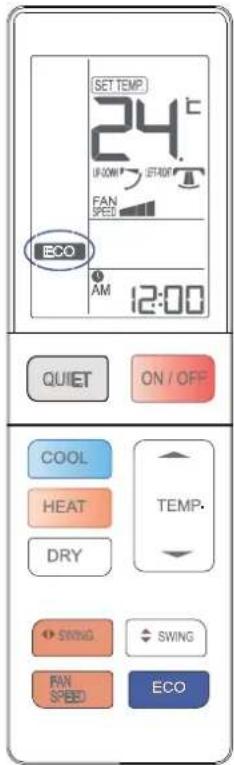

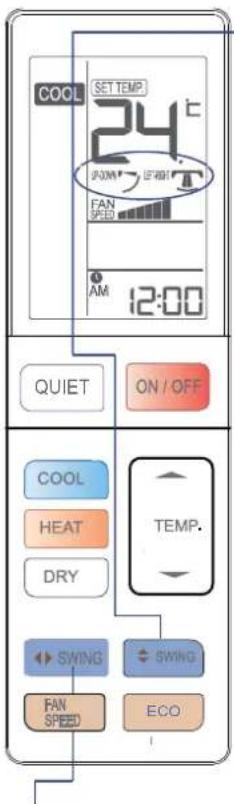

Buitenkant van de bediening

1. FAN SPEED knop Voor het instellen van de ventilatorsnelheid.
2. SWING knop links/rechts
3. DRY knop voor de ontvochtigingsmode

4. HEAT knop Voor de verwarmingsmode

5. COOL knop voor de koelmode

6. QUIET knop
7. Weergave van de status
8. Weergave van de werkingsmode
9. Signaal zender
10. Weergave signaal zending
11. TEMP weergave
12. Weergave ventilatorsnelheid en swing functie (L/R-B/O)
13. TIMER ON weergave TIMER OFF weergave KLOK weergave
14. ON / OFF knop
15. TEMP knop Voor het instellen van de gewenste temp.
16. SWING knop boven/onder
17. ECO knop spaarstand functie

Werking

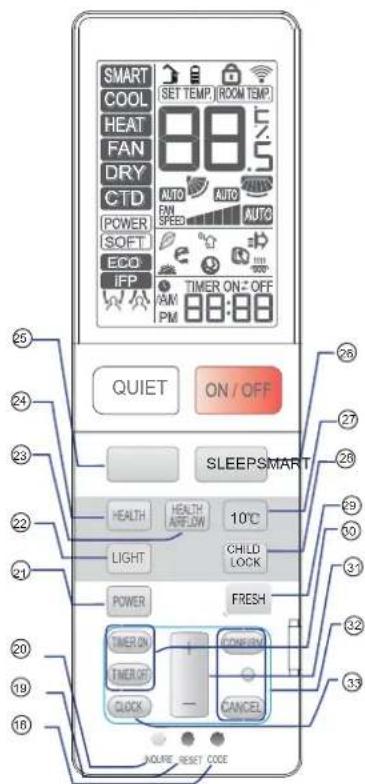

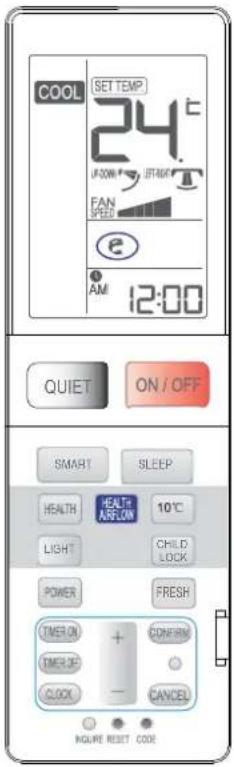

Binnenkant bediening

1. CODE knop
   Voor het instellen van de zendfrequentie. Keuze uit A of B.
2. RESET knop
   Wanneer de afstandsbediening niet normaal reageert, met een scherp voorwerp deze knop indrukken voor een reset
3. I NQUIRE knop
   Weergave van de buitentemperatuur en het opgenomen vermogen van de airconditioner (bv.

Het display toont "01", het opgenomen vermogen is 100W; "02", het opgenomen vermogen is 200W, enz.)

1. POWER knop

2. LIGHT knop Verlicht al dan niet het display

3. HEALTH AIRFLOW knop

4. HEALTH knop

5. SMART knop Voor de SMART mode (deze functie is niet beschibaar in alle modellen

6. SLEEP knop

7. 10 °C knop Stel de ruimtetemperatuur in op minimaal 10°C

8. CHILDLOCK knop Bij het indrukken zullen al de andere knoppen geblokkeerd zijn, druk nogmaals om te anuleren

9. FRESH knop

10. TIMER ON / OFF knop

11. HOUR knop Voor het instellen van de tijd of timer

12. CANCEL/CONFIRM knop Voor het bevestigen of anuleren van bedieningen

13. CLOCK knop

Volgende functies en weergaves zijn niet beschibaar : 25

Laden van de batterij

1

Verwijder het dekseltje;

2

Plaats de batterijen zoals aangetoond. 2 R-03 batterijen, en houd rekening met "+"/-";

3

Plaats het dekseltje terug

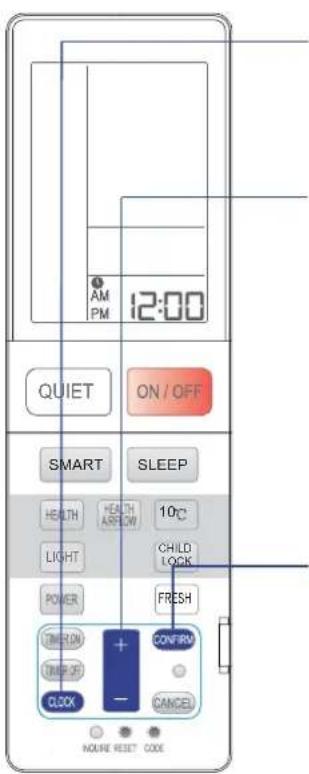

Klok instelling

1

Druk CLOCK knop,

Druk "+" of "-" om de juiste tijd in te stellen

ledere druk zal de tijd met 1min doen toe- of afnemen. Door het ingedrukt houden van de knop zal de tijd sneller veranderen

3

Bevestig de tijd

Druk CONFIRM, "AM" en "PM" stoppen met knipperen en de klok begint te lopen

Nota:

De afstand tussen zender en ontvanger mag de 7m niet overschrijden en er mogen geen hindernissen zijn

Indien er fluorescerende lampen in de ruimte hangen kan het signaal gestoord worden alsook door andere draadloze signalen. In dit geval zal de afstand korter moeten zijn.

Volledige display of wazige display duid erop dat de batterijen leeg zijn. Vervang bijgevolg de batterijen. Bij slechte werken van de afstandsbediening kan men ook enkele minuten de batterijen uithalen waarna deze terug te plaatsen.

Tip:

Bij langdurig niet gebruiken van de airconditioner, verwijder dan de batterijen.

Werking

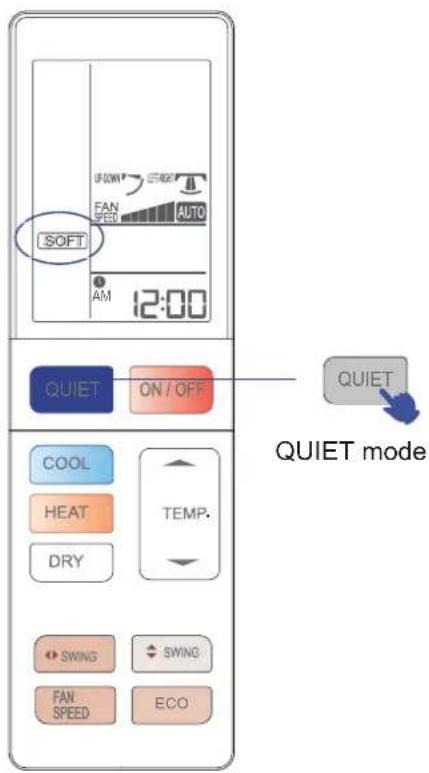

QUIET mode

Je kan deze functie gebruiken voor rust of om te lezen. Voor iedere druk wordt, SOFT weergegeven. Air conditioner start in SOFT functie. In SOFT mode, zal de ventilator op lage snelheid draaien. druk nogmaals op de SOFT, SOFT verdwijnt en de functie is geanuleerd.

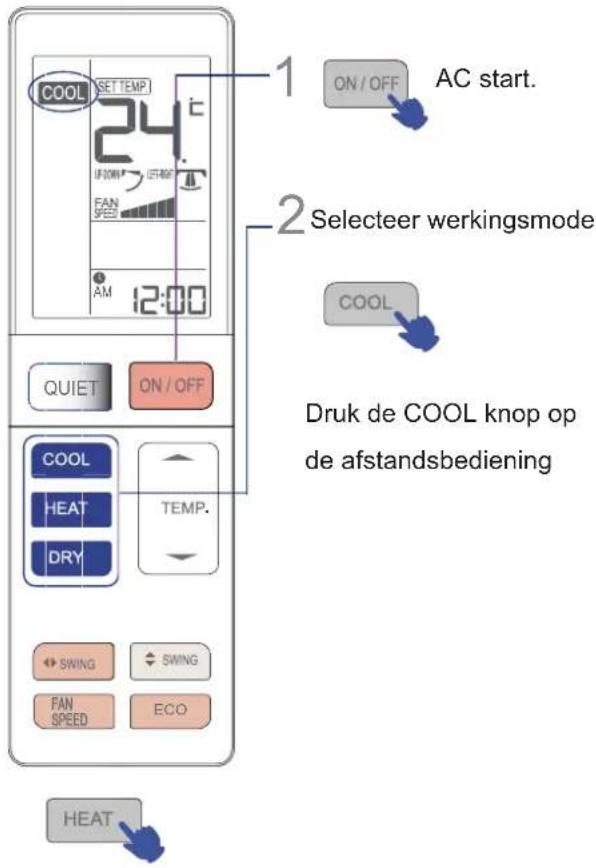

COOL,HEAT en DRY mode

Druk de HEAT knop op de afstandsbediening

Druk de DRY knop op de afstandsbediening

1. In DRY mode, Wanneer de ruimte temp lager wordt dan set temp +2°C zal de ventilator snelheid intermitterend in lage snelheid draaien
   De afstandsbediening onthoud steeds de laatst 2. gekozen mode. Bij het uitschakelen van de AC, druk op de ON/OFF knop en de AC start terug in de laatst gekozen mode

Werking

2 FAN Werking

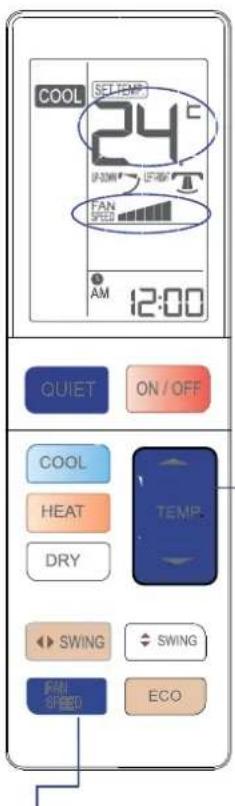

1 Druk TEMP button.

△ ledere druk op de knop verhoogd de temp met 0.5 °C.
∇ ledere druk op de knop verlaagd de temp met 0.5 °C.

De AC zal starten om de ingestelde temp te bereiken.

Druk FAN SPEED knop. Voor iedere druk zal de ventilatorsnelheid aangepast worden naar Laag, medium, hoog of auto snelheid

De AC zal bijgevolg werken op de ingestelde ventilatorsnelheid

De temperatuur kan insteld worden per 0,5°C, echter het display bord van het binnendeel kan enkel gehele getallen tonen. Bijgevolg zal, indien er een temperatuur wordt ingesteld van 24,5°C, op het display bord 24°C getoond worden.

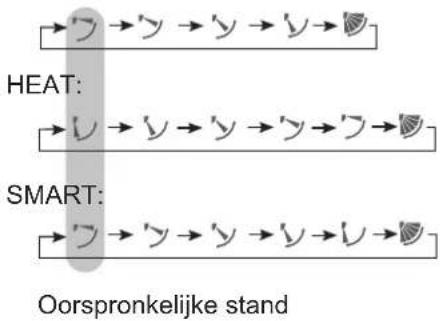

1 Boven/onder swing functie

leder druk op de " SWING" knop, zal de luchtstroom richten zoals onderaan op het icoontje wordt weergegevens

COOL/DRY:

2 Links/rechts swing functie

ledere druk op de " SWING" knop, zal de luchtstroom richten zoals onderstaande icoontjes

Oorspronkelijk stand

• Bij hoge vochtigheid can er condenswater meegeblazen worden in de verticale flaps volledig naar links of rechts staan.
• Er wordt afgeraden om de horizontale flaps gedurende lange tijd naar boven of onder te richten, wederom is er kans op condens.
• Aangezien de koudelucht naar beneden zakt is het aangeraden om de horizontale flap te gebruiken om een optimale luchtverdeling te verkrijgen

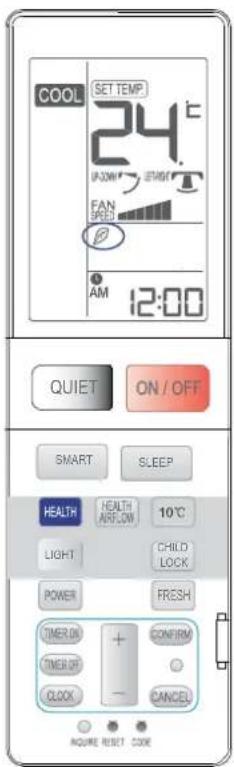

HEALTH Werking HEALTH AIRFLW Werking

De Water Ionen generator in de AC kan een grote hoeveelheid anionen generen en zorgt voor een perfecte balans van anionen in de lucht asook het elimineren van bacteriën in de ruimte en de lucht te zuiveren

Druk HEALTH knop

Bij het indrukken, Verschijnt dit icoontje op de display en start de health functie.

Instellen van de Health air flow functie

1). Druk op de health air flow knop Verschijnt op de display, richt de uitblaas naar boven en vermijd de uitblaas op personen.

2). Druk nogmaals op de health air flow knop, Verschijnt op de display, richt de uitblaas naar onder en vermijd de uitblaas op personen.

Anuleer de health air flow functie

Druk nogmaals, 📋 en het icoontje verdwijnt, de health functie stopt.

Druk nogmaals op de health air flow knop en de AC zal beginnen te werken volgens de laatst ingestelde mode

Nota:

Het uitblaasliniaal kan niet manueel bedient worden, indien deze toch manueel wordt opengetrokken zal de werking niet correct zijn

Wanneer de FAN van het binnendeel draait is de health functie beschikbaar. (De functie is beschikaar in iedere mode) Wanneer de FAN van het binnendeel niet draait zal de health lamp oplichten maar zullen er geen anionen gegenereerd worden.

Nota:

1. Na het selecteren van de health air flow functie is de positie van het uitblaasliniaal vast.
2. In verwarming selecteert men mode.
3. In koeling selecteert men best mode.
4. Gebruik in koeling en ontvochtiging gedurende een lange tijd bij grote luchtvochtigheid is het mogelijk dat er condensdruppels vormen.
5. Selecteer steeds de meest geschikte positie van het uiblaasliniaal afhankelijk van de actuele mode

Operation

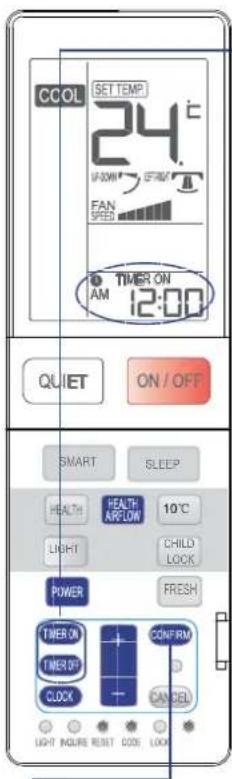

POWER Werking TIMER Werking

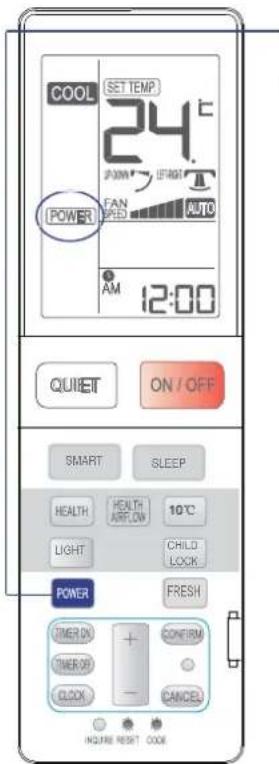

POWER Werking

Deze functie dient voor een snelle koeling

Stel eerst de klok corredt in zoals voorheen uitgelegd. Via deze functie is het mogelijk om de AC gedurende de dag aan of uit te schakelen.

1 Selecteer de gewenste mode

Selecteer de tijd voor TIMER ON

Afstandsbediening: "TIMER ON"

Selecteer de tijd voor TIMER OFF.

Afstandsbediening: "TIMER OFF"

2 Tijdsinstelling

1 min, bij het ingedruk houden zal de tijd sneller stijgen of dalen. De tijden kunnen ingesteld worden over 24h/

3 Bevestig je instellingen door op confirm te drukken

Tip:

Tijdens de POWER mode in snelle koeling zal de ruimtetemperatuur niet homogeen verdeeld zijn.

Om de TIMER functie te anuleren druk enkele malen op cancel

Werking

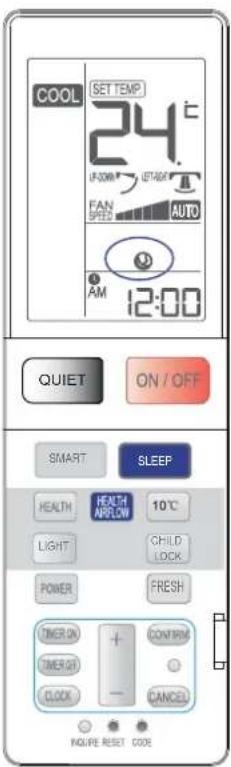

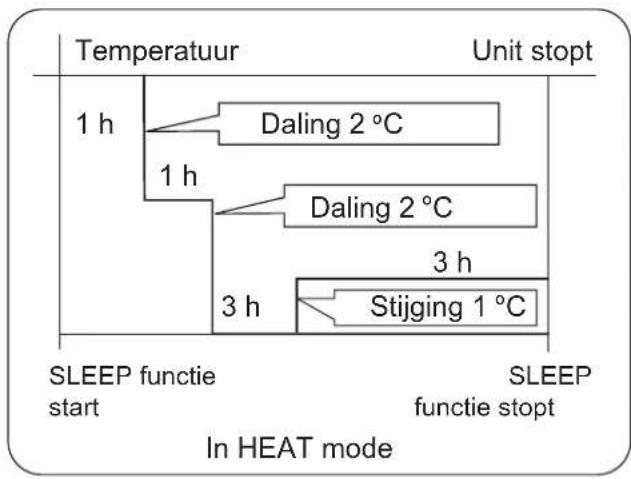

SLEEP functie

Voor het slapen gaan kan men simpelweg op de SLEEP knop drukken om een geruisloze en comfortabele nacht.

Druk SLEEP knop.

Werking Mode

1. In COOL, DRY mode

1 uur na het starten van de SLEEP mode zal de temp. met 1 °C stijgen tov de set temp. Na nog 1 uur stijgt de temp weer met 1 °C. Zo zal de unit nog 6 uren draaien waarna hij stopt en dit opdat de Temp. niet te laag is gedruende de nacht.

De temp van de ruimte is lager dan de set temp opdat de temp niet te hoog is gedurende de nacht

1. In SMART mode

De unit zal in dezelfde SLEEP mode werken als de mode die automatisch werd geselecteerd door de SMART functie

Herstel na stroomuitval

Bij een eerste opstart zal de compressor pas draaien na 3 min. ter bescherming. Tevens na een stroomuitval zal het binnendeel opstart maar de compressor pas 3min later.

1. In HEAT mode

1 uur na de SLEEP functie start zal de temp. met 2 °C dalen tov. set temp. Na nog 1 uur, zal de temp weer 2 °C dalen. Na nog 3 uur zal de temp. stijgen met 1 °C. Vervolgens werkt de unit nog drie uren waarna deze stopt.

Operation

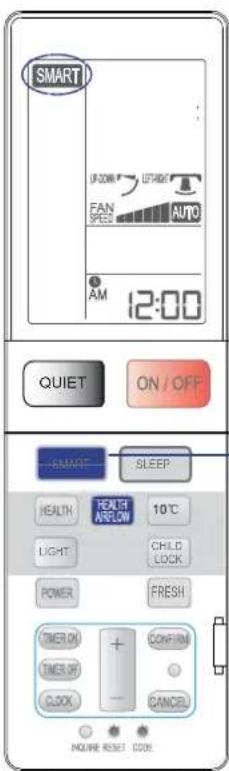

SMART Werking ECO Werking

(Deze functie is niet beschikbaar op sommige modellen) Slechts één druk op de knop voor een comfortabele ruimte temperatuur. Met de SMART functie zal de unit volledig automatisch werken en schakelen tussen de verschillende modes afhankelijk van de ruimte condities

SMART start

Druk de ON/OFF knop, Unit start Druk de SMART knop SMART " wordt weergegeven op de display van de afstandesbediening

Automatische aanpassing aan de buitencondities en dit in spaarstand

Druk ECONOMY knop

wordt weergegeven op de display van de afstandsbediening en de ECONOMY functie start.

Druk nogmaals op de

economy knop en functie

wordt geanuleerd, het icoontje verdwijnt tevens op de display

• SMART FRESH
• SMART Defrost
  • SMART FAN SPEED
  • SMART FAN HEALTH
• SMART DRY
• SMART SOFT
  • SMART Control temperature

or

ON / OFF

SMART stopt

Onderhoud

Slim gebruik van de Air Conditioner

Juiste kamertemperatuur	Lucht aanzuig of uitblaas niet hinderen
Sluit vensters en deuren voor gebruik	Efficient gebruik van de timer
If the unit is not to be used for a long time, turn off the power supply main switch.OFF	Use the louvers effectively

Gebruik volgende poetsproducten NIET

Water boven 40°C kan verkleuring of vervorming tot gevolg hebben.

Luchtfilter poetsen

1 Open het rooster door deze omhoog te trekke
2 Verwijder de filter Duw het centrum van de filter omhoog tot deze loskomt en verwijder de filter neerwaarts
3 Poets de filter. Gebruik een stofzuiger voor het stof af was de filter met water maar laat deze compleet drogen in de schaduw.
4 Plaats de filter terug. Bevestig het filter correct, zodat de "FRONT" indicatie aan de voorzijde zit. Zorg ervoor dat het filter volledig vast zit achter de aanslag, indien de rechter of linker filter niet degelijk vastzitten kan defecten veroorzaken
5 Plaats het rooster terug.

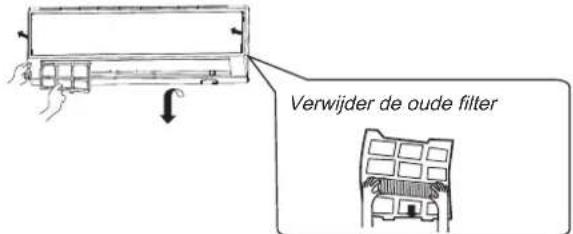

Vervangen van de luchtfilter

1. Open het rooster

Open het rooster door gebruik te maken van het daar toe bestemd gereedschap dewelke zich aan de rechterkant van de unit bevindtport

2. Verwijder de filter

Schuif de knop iets omhoog om het filter los te maken, trek deze dan omlaag

3. Plaats de nieuwe filter

Plaats de luchtfilters in de rechter en linker filter frames.

4. Bevestig de standaard filter

(Verplichte installatie

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter gezicht naar buiten, en de zwarte zijde naar het apparaat De groene kant van de bacteriedodende medium luchtfilter gezicht naar buiten, en de witte zijde naar het apparaat.

5.Sluit het rooster

Sluit het rooster degelijk

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordtgesolariseerd in een vaste tijd. In een normaal gezin, zal moeten worden elke 6 maanden.
• Het bacteriedodende medium zuiveringsfilter worden gebruikt voor een lange tijd geen behoefte aan vervanging. Maar in de periode van het gebruik ervan, je moet het stof regelmatig verwijderen
• Gelieve het bacteriedodend medium in een koele en droge zone te bewaren zoniet zal deze zijn sterilisatie functie verleizen

Veiligheid

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoalsverbranies worden gevonden,toestel o.lijk uitschakelen en dewinkel ccarenOFFX6HY]striktehandhaving		Gebruik eenappartgezekerd circals voeding	Controleer dejuisteaansluiting vandecondensafvoe!
Sluit netsnoer aan ophet stopcontact volledigSTRIKTEHANDHAVING	Gebruik het juiste voltageSTRICTENFORCEMENT	1.Knip of verleng de voedingskabel niet2.Niet installeren op de plaats waar er eenmogelijkheid van brandbaar gas lekkagerond het apparaat.3.stel het niet bloot aan damp ofolie stoom.VERBODEN
Gebruik geen netsnoer ineen bundel.VERBODEN	Zorg ervoor dat u hetnetsnoer niet eschadigd.VERBODEN	Steek geen voorwerpen inde luchtinlaat of-uitlaat.VERBODEN
Trek de voeding nietuit als het toestel werktVERBODEN	Richt de luchtstroom niet direct oppersonen, vooral bij baby'sof ouderen[GHZG]VERBODEN	Probeer het toestel nietzelf te herstellen	Sluit deaardingskabelaan

OPGELET

VERBODEN

Neem verse lucht af en toe vooral als gastoestel draait op hetzelfde moment.

STRIKTE NALEVING

Bedien het toestel niet met natte handen

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel

VERBODEN

Controleer of het toestel degelijk vast staat

VERBODEN VERBODEN

Giet geen water over het toestel om het te poetsen

VERBODEN

VERBODEN

VERBODEN

Storingen

Alvorens de service te contacteren controleer onderstaande punten

	Fenomeen Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het niet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borrelend geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinde r	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2^ met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter properNormaal dient deze om de 15 dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomit er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig of uitblaasrooster
• Laat kinderen niet spelen met de air conditioner en laat in geen geval kinderen zitten op de buitenunit

Specifications

- Het koudemiddel circuit is lek-dicht.

Het toestel heeft volgend werkingsbereik

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum: D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum: D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor(INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is dient deze te worden vervangen door de fabrikant of een service dienst bevoegd om deze herstelling uit te voeren
2. Indien de zekering op de PCB van de binnenunit stuk is vervang deze met het type of T. 3.15A/250V indien de buitenunit vervang deze met het type T.25A/250V
3. De aansluiting dient te gebeuren volgens de locale richtlijnen
4. Na installatie dient het netsnoer makkelijk bereikbaar te zijn
5. De afval batterijen dienen correct gerecycleerd te worden
6. Het toestel mag niet door kinderen of babys zonder toezicht bediend worden

8.JEr dient te worden toegezien dat jonge kinderen niet met het toestel spelen

1. Gelieve het juiste spocontact te gebruiken dewelk past op het netsnoer
2. Het netsnoer en bedrading dient te voldoen aan de locale regelgeving
   11.Om het toestel te beschermen tegen beschadigingen gelieve het toestel minstens dertig secondenuit te zetten alvoerens de voeding weg te nemen.

Haier
