Producttype	Split airconditioner (binnen- en buitenunit)
Merk	Haier
Model	AS24TD2HRA
Koelcapaciteit	24.000 BTU (geschat op basis van model)
Verwarmingscapaciteit	24.000 BTU (geschat)
Koudemiddel	R410A, GWP 1975
Voeding	230V ~ 50Hz (standaard)
Leiding vloeistof	9.52 x 0.8 mm
Leiding gas	15.88 x 1.0 mm
Functiemodi	Auto, Koelen (COOL), Verwarmen (HEAT), Ontvochtigen (DRY), Ventilator (FAN)
Ventilatorsnelheid	Laag (LOW), Midden (MED), Hoog (HI), Auto
Timer	Aan/Uit timer, instelbaar in stappen van 0,5 uur (eerste 12 uur) daarna 1 uur
Slaapfunctie	Ja, verhoogt of verlaagt temperatuur gedurende de slaap
Swing	Horizontale klep (3 standen) en verticale vinnen (handmatig)
POWER functie	Snelle koeling of verwarming
QUIET functie	Stille werking voor rust of lezen
Afstandsbediening	Ja, met batterijtype R-03 (2 stuks)
Filter	Luchtfilter (wasbaar), optioneel fotokatalytisch en bacteriedodend
Onderhoudsfilter	Elke 15 dagen reinigen
Veiligheid	Automatische herstartbeveiliging (3 minuten vertraging)
Geluidsniveau	Niet gespecificeerd
Energieklasse	Niet gespecificeerd

Veelgestelde vragen - AS24TD2HRA HAIER

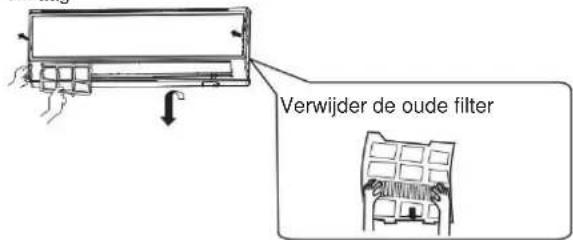

Hoe reinig ik het luchtfilter van de Haier AS24TD2HRA?

Open het rooster door het omhoog te trekken. Verwijder het filter door het centrum omhoog te duwen en het neerwaarts te trekken. Reinig met een stofzuiger of was het met water en laat het volledig drogen in de schaduw. Plaats het filter terug met de 'FRONT' indicatie naar voren en sluit het rooster.

Wat moet ik doen als de airconditioner niet start?

Controleer of de stekker in het stopcontact zit en of er stroom is. Controleer of de zekering niet gesprongen is. Druk op de ON/OFF-knop van de afstandsbediening. Als het probleem aanhoudt, schakel het toestel uit en neem contact op met de winkel.

Hoe stel ik de timer in op de Haier AS24TD2HRA?

Druk op de TIMER-knop om de timerfunctie te selecteren (ON, OFF, ON->OFF, OF<-ON). Stel de tijd in met de TEMP+ of TEMP- knoppen: eerste 12 uur in stappen van 0,5 uur, daarna 1 uur. Bevestig door op de knop of CONFIRM te drukken. Om te annuleren, druk op TIMER tot het icoon verdwijnt.

Wat is de slaapfunctie en hoe werkt deze?

De slaapfunctie past de temperatuur aan voor een comfortabele slaap. In koelmodus verhoogt deze na 1 uur met 1°C en na 2 uur nog eens 1°C, daarna 6 uur stabiel. In verwarmingsmodus verlaagt deze na 1 uur met 2°C en na 2 uur nog eens 2°C, na 3 uur stijgt 1°C en nog 3 uur. Activeer via EXTRA FUNCTION en CONFIRM.

Kan ik de luchtstroom handmatig aanpassen?

Ja, de horizontale klep kan via de afstandsbediening in 3 standen worden gezet (Pos.1, Pos.2, Pos.3). De verticale vinnen kunnen handmatig worden ingesteld, maar schakel het toestel uit voordat u dit doet.

Wat betekenen de foutmeldingen op het display?

De handleiding vermeldt geen specifieke foutcodes. Bij abnormale werking (bv. verbrande geur) schakel het toestel onmiddellijk uit en neem contact op met de winkel. Voor normale prestatiecontroles, zie hoofdstuk 'Storingen'.

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder het deksel aan de achterzijde. Plaats twee R-03 batterijen volgens de polariteit (+/-). Plaats het deksel terug. Als het display wazig wordt of de afstandsbediening niet werkt, vervang de batterijen.

Wat is de POWER functie?

De POWER functie zorgt voor snelle koeling of verwarming. Druk op EXTRA FUNCTION tot het icoon knippert, bevestig met CONFIRM. Herhaal om uit te schakelen. Let op: de temperatuur kan tijdelijk ongelijkmatig zijn.

Wat is de QUIET functie?

De QUIET functie vermindert het geluidsniveau voor een rustige omgeving. Druk op de QUIET-knop op de afstandsbediening. Het icoon verschijnt. Druk nogmaals om uit te schakelen. Lange QUIET werking kan het koel- of verwarmingseffect verminderen.

Wat zijn de installatievereisten voor de binnenunit?

De unit moet op een vaste, stevige plaats worden gemonteerd, minstens 2 meter boven de vloer. Zorg voor voldoende ruimte voor luchtcirculatie en vermijd obstakels. Houd minstens 1 meter afstand van tv's, tl-lampen en draadloze apparaten. Gebruik een apart stroomcircuit.

GEBRUIKSAANWIJZING AS24TD2HRA HAIER

- Gelieve deze gebruiksaanwijzing te lezen alvorens de air conditioner te gebruiken Bewaar deze gebruiksaanwijzing als toekomstige referentie

0010563994

Onderdelen en functies

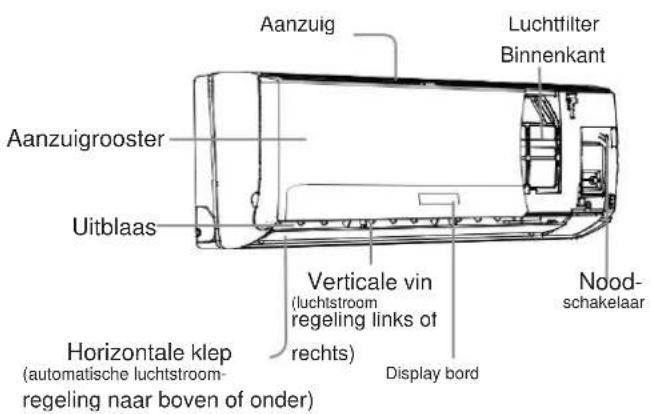

Binnenunit

Gelieve rekening te houden met het werkelijk aangekocht product,bovenstaande afbeelding dient enkel als referentie.

Display bord

1 Signaal ontvanger
② ON/OFF display
③ Omgeving temp.display

Bij signaalontvangst van de afstandsbediening geeft het display de ingestelde temp. weer in alle andere gevallen wordt de kamertemperatuur weergegeven

4 TIMER ON/OFF display TIMER ON-OFF display SLAAP display

Nota na een stroompanne:

druk tien maal op de slaap knop in vijf seconden en activeer de functie na het horen van vier tonen.druk de slaap knop tien maal in vijf seconden en verlaat deze functie na het horen van tonen
⑤ COOL\HEAT\Dry\AUTO display

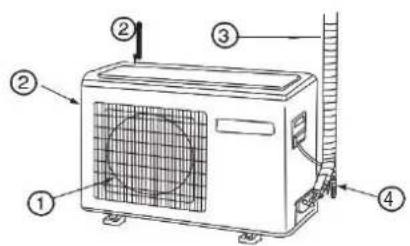

Buitenunit

Gelieve rekening te houden met het werkelijk aangekocht product,bovenstaande afbeelding dient enkel als referentie.

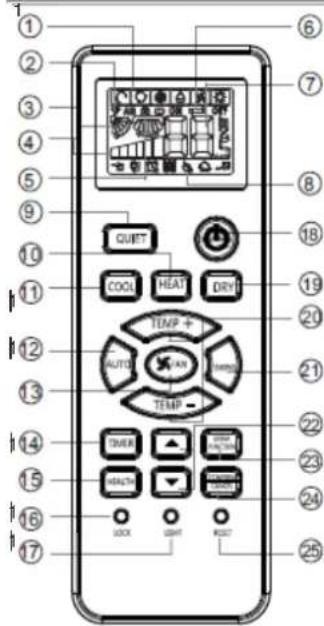

Afstandsbediening

Health functie is niet beschikbaar voor sommige modellen.

1. Extra functies display

blokkeerd knoppen en display

1. LIGHT knop

Controleerd de lichtinstellingen van het display-bord

1. POWER ON/OFF knop

2. DRY knop

3. TEMP knop
4. SWING knop
5. HOUR knop
6. EXTRA FUNCTIE knop

Functie: Instellen en anuleren van de timer en andere extra functies.

1. RESET knop

Indien de afstandsbediening niet meer werkt gebruik een scherp voorwerp en druk op deze knop om de afstandbediening te resetten.

Batterijen plaatsen

4 Plaats het deksel terug.

1 Verwijder het deksel; 2 Plaats de batterijen zoals afgebeeld. 2 R-03 batteries; Houdt rekening met de

3 richting van de batterijen" + "/"-";

Nota:

• De afstand tussen de zender en ontvanger mag max 7m bedragen zonder hindernissen tussenin.

• Wanneer er TL-lampen of draadloze telefoons in de buurt geïnstallerd zijn kunnen deze de ontvangst storen en bijgevolg dient de afstand korter te zijn

• Volledig gevuld of wazig display betekent dat de batterijen leeg zijn. Gelieve de batterijen te vervangen

• Als de afstandsbediening niet normaal functioneert, gelieve de batterijen uit te halen en deze na enkele minuten terug te plaatsen

Tip:

Verwijder de batterijen bij langdurig buiten gebruik zijn. Indien het display nog steeds actief is na het verwijderen gelieve de reset knop in te drukken

Gebruik

Basis gebruik

1. Unit opstarten

druk op de ON/OFF van de afstandsbediening.

1. Functie SELECTEREN

COOL knop : Koelingsfunctie

HEAT knop : Verwarmingsfunctie

DRY knop : Ontvochtigingsfunctie

3.Selecteer temp.instellingen

Druk TEMBP TEMP—

TEMP+Bij iedere druk op de knop zal de temp.instelling met 1°C stijgen,bij inhouden zal de temp. stijging sneller lopen

TEMP— Bij iedere druk op de knop zal de temp.instelling met 1°C dalen, bij inhouden zal de temp. daling sneller lopen

Selecteer de gewenste temperatuur

1. Ventilator snelheid selectie

Druk FAN knop. Bij iedere druk op de knop zal de snelheid als volgt veranderen

Afstandsbediening:

Air conditioner werkt volgens de weergegeven snelheid. Als de FAN knop op AUTO staat zal de air conditioner automatisch de snelheid aanpassen aan de kamertemperatuur.

Operation Mode	Remote Controller	Note
AUTO		Onder de wijze van automatische bodiering, zal airconditioner automatisch Cool of Heat operatie selecteren op basis van kamertemperatuur. Wanneer FAN is ingesteld op AUTO de airconditioner past automatisch de snelheid van de ventilator op basis van kamertemperatuur.
COOL
DRY		In DRY modus wanneer ruimtetemperatuur lager wordt dan temp. setting 2 o C, unit zal met tussenpozen draaien op LAGE snelheid ongeacht FAN instelling.
HEAT	_ _	In HEAT modus wordt warme lucht uit te blazen na een korle periode van de tijd als gevolg van koudé-tochtpreventie functie. Wanneer FAN is ingesteld op AUTO, de airconditioner past automatisch de snelheid van de ventilator op basis van kamertemperatuur.
FAN		In de FAN modus, zal het apparaat niet in COOL of HEAT modus, maar alleen in de FAN modus AUTO is niet beschikbaar in de FAN modus. En temp. instelling is uitgeschakeld. In de FAN modus, slaap handeling is niet beschikbaar.

Nood en test werking

Nood werking:

- Gebruik deze functie alleen als de afstandsbediening defect is of verloren, en met de functie van nood running, kan lucht conditoner automatisch worden uitgevoerd voor een while. When de noodbediening schakelaar wordt ingedrukt, wordt de "Pi" geluid hoorde eens, wat betekent de start van deze operatie. Als de stroomschakelaar draaien op voor de eerste keer en noodbediening wordt gestart, zal het apparaat automatisch worden uitgevoerd in de volgende modi:

- Het is onmogelijk om de temp.instellingen en ventilatorsnelheid te veranderen. Het is ook niet mogelijk om te werken in timer of droge modus.

Test werking:

Test bedieningsschakelaar is hetzelfde als noodschakelaar.

- Gebruik deze schakelaar in de test gebruik wanneer de kamer

temperatuur onder de °16°C is. Gebruik deze functie niet in de normale werking

- Blijf langer dan 5 sec op de test knop drukken, nadien hoor je een toon twee maal, laat de knop los, de koelingsfunctie start met een hoge snelheid

• Gedurende deze test werking zal de ventilator op hoge snelheid draaien.

Luchtstroom regeling

1. Horizontale klep

Pos.1

Afstandsbediening

stopt op de huidige positie,de swing functie stopt .

3.Druk BTRA knop voor de keuze tussen Pos.2 and Pos.3.

1. Verticale vinnen kunnen manueel ingesteld worden

- Zet het toestel uit bij manuele instellingen van de kleppen.

● Bij hoge luchtvochtigheid kan condenswater voorkomen

Aan linker zijde of aan de luchtuiblaas als alle kleppen naar rechts staan. ●Het wordt aangeraden de horizontale klep niet gedurende lange tijd neerwaarts te richten in COOL of DRY modus om condenswater te vermijden

Nota:

Bij opstart na het uitschakelen van de afstandsbediening, zal de afstandsbediening automatisch de laatste swing positie onthouden.

Gebruik

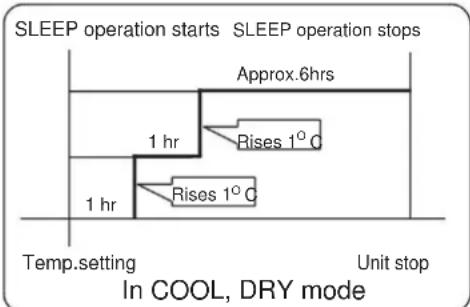

Slaap functie

Druk F knop voor extra opties, wanneer het icoontje knippert, druk dan op de enter toets CONFERM om de slaap functie te activeren.

1 uur na de start van de slaap functie stijgt de temperatuur met 1°C boven de set temp., na nog een uur stijgt de temp weer met 1°C, de unit draait nog 6uren in deze functie alvorens te stoppen met de slaap functie. De temp. zal hoger zijn dan de set temp om een aangename temp te garanderen gedurende uw slaap


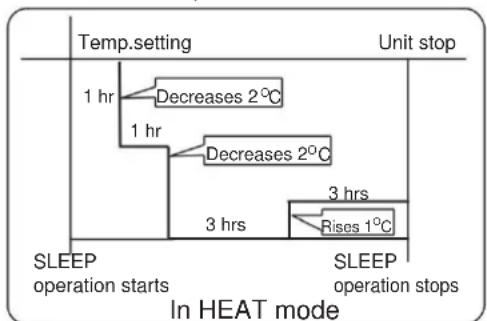

2. In HEAT modus

1 uur na de start van de slaap functie daalt de temp met 2°C lager dan de set temp, na nog een uur daalt de temp nog eens met 2°C. Na drie uren stijgt de temperatuur met 1°C, de unit draait nog 3 uren in slaapfunctie alvorens de functie te beëindigen. De temp is lager dan de set temp om een aangename temp te garanderen gedurende uw slaap

3. In AUTO modus

De unit werkt in slaap funtie volgens de automatisch gekozen modus.

4. In FAN modus

Is er geen SLAAP functie

5. Luchtsnelheid instellen tijdens slapen

Als de luchtsnelheid hoog of middelmatig is voor het instellen van de slaap modus, stel dan een lage luchtsnelheid in, als de luchtsnelheid reeds laag is dient er niets te veranderen.

Nota

Indien de TIMER functie is ingesteld kan de slaap functie niet worden ingesteld. Als na het instellen van de slaap functie, de TIMER functie wordt gereset, zal de slaap functie worden geanuleerd. de machine staat dan in timer functie

POWER/QUIET werking

(1) POWER Werking

Deze functie wordt gebruikt voor een snelle opwarming of koeling.

Druk EXTRA FUNCTION knop voor extra opties, wanneer het icoontje

knippert, druk dan op de enter toets CONIRM CANCEL om de power functie te activeren. Herhaal voorgaande stappen om de functie uit te schakelen

(2) QUIET Werking

Deze functie wordt gebruikt voor stilte tijdens het rusten of lezen Druk QUIET knop, De afstandsbediening toont nu EN de Quiet functie is actief, druk nogmaals op de QUIET knop om de functie uit te schakelen.

Nota

Gedurende de POWER funtie in snelle opwarmings- of koelingsmodus zal de kamertemperatuur niet homogeen verdeelt zijn. Lange Quiet werking zal het effect hebben dat het niet warm of niet koud genoeg is

Gebruik

Timer On/Off On-Off Werking

1. Na het opstarten kiest u de gewenste functie.
2. Druk TIMER knop om naar de timer functie te gaan. Bij iedere druk op de knop toont de afstandsbdiening het volgende :

Selecteer dan de gewenste timer mode (TIMER ON of TIMER OFF of TIMER ON-OFF). " d'of " " knippert.

3.Druk / knop om de tijd in te stellen.

Bij iedere druk op de knop zal gedurende de eerste 12 uren de tijd met 0,5h verhogen, na 12 uren zal bij iedere druk op de knop de tijd met 1h verhogen
Bij iedere druk op de knop zal gedurende de eerste 12 uren de tijd met 0,5h verlagen, na 12 uren zal bij iedere druk op de knop de tijd met 1h verlagen

1. Bevestig timer instelling

Na het instellen van de tijd druk: knip en bevesitg. Het time ON of OFF icoon zal stoppen met knipperen.

1. Anuleer timer instellingen

Druk de timer knop zolang tot dat het timer icoon verdwijnt

Tip:

Na het vervangen van de batterijen of een stroompanne moet de timer instelling worden gerest

Instellen van comfort functies
2. Healthy airflow functie instellen

Druk EXTRA FUNCTION knop voor extra opties, Druk meermaals op deze knop, De uitblaaskleppen nemen volgende drie standen aan voor de gewenste SWING positie. Druk op CONIRM voor bevestiging van de positie

1. Anuleren van de healthy airflow functie

Druk knop voor extra opties, Druk meermaals op deze knop, De uitblaaskleppen nemen volgende drie standen aan voor de gewenste SWING positie. Druk op CNFRM voor anulatie van de Healthy airflow functie

Nota: De uitblaaskleppen niet manueel verstellen anders zal de klep niet meer juist functioneren.

Nota:

1. Na het instellen van de healthy airflow functie zal de uitblaasklep een vaste positie hebben
2. In verwarming, kiest u beter de mode.
   3.In koeling,kiest u beter de mode.
3. In koeling en ontvochtiging kan er bij gebruik van de healthy airflow en hoge luchtvochtigheid condens optreden aan het rooster.

Alle producten zijn in overeenstemming met de volgende Europese bepaling:

- Laagspanningsrichtlijn 73/23/EEC

- laagspanningsrichtlijn 2006/95/EC

-Electomagnetic Compatibiliteit 89/336/EEC - Elektromagnetische compatibiliteit 2004/108/EG ROHS

De producten worden vervuld aan de eisen in de richtlijn 2002/95/EEC van het Europees parlement en de Raad inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (EU RoHS-richtlijn) WEEE

In overeenstemming met richtlijn 2002/96/EG van het Euro Parlement, willen we hierbij de consument informeren over de afval-verwerking eisen van de elektrische en elektronische producten. VEREISTEN:

Uw airconditioning product is voorzien van dit symbool. Dit betekent dat men elektrische en elektronische producten niet mag mengen met niet-gesorteerd huishoudelijk afval. Probeer niet zelf het systeem te ontmantelen: het ontmantelen van het

airconditioning systeem, behandelen van het koelmiddel, van olie en van andere delen moet worden uitgevoerd door een bevoegd installateur in overeenstemming met de relevante lokale en nationale wetgeving. Airconditioners moeten bij een gespecialiseerd verwerkingsinstallatie voor hergebruik, recycling en nuttige toepassing worden behandeld. Door dit product correct te verwijderen, helpt u potentiële negatieve gevolgen voorkomen voor het milieu en gezondheid. Neem dan contact op met de installateur of de lokale autoriteiten voor meer informatie. Batterijen moeten uit de afstandsbediening worden verwijderd afzonderlijk in overeenstemming met de relevante lokale en nationale wetgeving worden behandeld.

BELANGRIJKE INFO OVER HET GEBRUIK VAN KOUDEMIDDEL

Dit product bevat gefluoreerde broeikasgassen zoals opgenomen in het Kyoto-protocol.

Laat het niet ontsnappen in de atmosfeer.

Koudemiddel soort: R410AGWP * waarde: 1975GWP = global warming potential

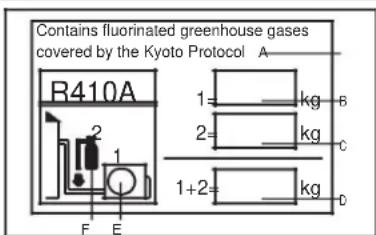

Gelieve in te vullen met onuitwisbare ink,

- 1 de lading van het koudemiddel van het product door het fabriek

- 2 de extra lading toe te brengen koelmiddel de werf en

- 1 +2 de totale lading koudemiddel op het koudemiddel label op het product.

Het ingevuld etiket moet zichtbaar zijn in de nabijheid van het vulventiel (bijv. op de binnenkant van de deksel).

A bevat gefluoreerde broeikasgassen die onder het Kyoto Protocol vallen

B de lading van het koudemiddel van het product door het fabriek, zie label productnaam

C de extra lading toe te brengen koelmiddel de werf D de totale lading koudemiddel

E Buitenunit

F koudemiddelcilinder en manifold

Binnenunit Installatie

Benodigde gereedschappen

Soksleutel Momentsleutel

knijptang (17mm,22mm,26mm)

metaalzaag Buizensnijder

gatzaag Flaring tool

Spanner(17,19 and 26mm) Knife

Gas lek detectie meetlint

ruimer

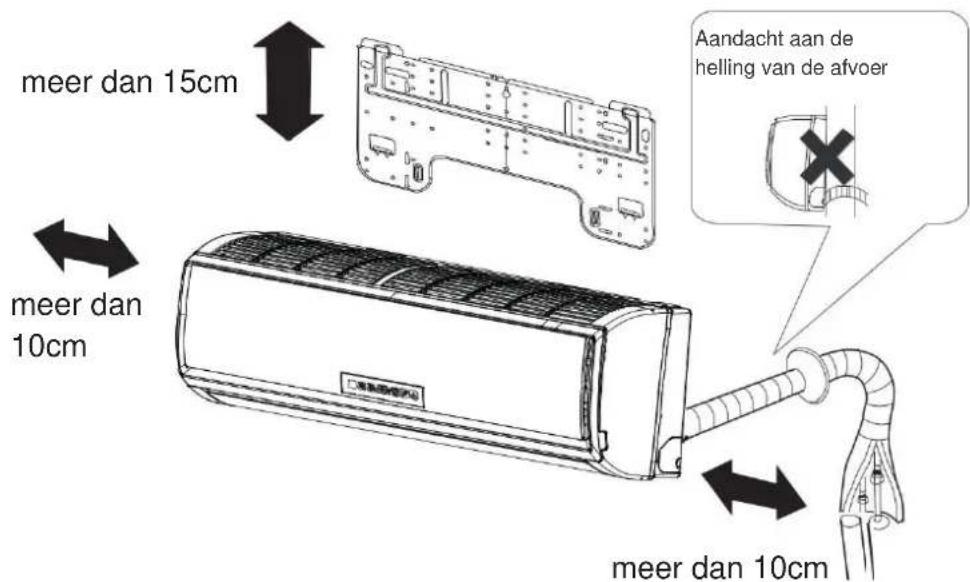

Plaats selecteren Accessoires

- Op een vaste plaats met voldoende ondersteuning voor de unit

- Niet in de nabijheid van een stoom of warmtebron

- Op een plaats waar condensafvoer een aansluiting met de buitenunit mogelijk zijn

- Op een plaats waar koude lucht over de hele kamer verspreid wordt Dicht bij een stroomvoorziening

- Op voldoende afstand min 1m van televisies, tl-lampen en andere draadloze toestellen

- In het geval dat de afstandsbediening op de muur gemonteerd wordt plaats deze dan zodanig dat het functioneerd als de tl lampen branden

Voeding

-Voor het installeren controleer de spanning op fouten

- De voeding is zoals vermeld op het identificatieplaatje

- Gebruik een appart circuit voor de voeding

- Het stopcontact dient bereikbaar te zijn voor de voedingskabel, knip of verleng deze niet

Afstandsbediening (1)	Afvoerbuis (1)
R-03 batterijen (2)	Plug (4) ∅4X25Schroef (4)
Muurconsole (1)	Luchtfilter (Optie) (1)

Leiding keuze

FOR 07K 09K 12K	Liquid pipe	6.35x0.8mm
	Gas pipe	9.52x0.8mm
FOR 18K	Liquid pipe	6.35x0.8mm
	Gas pipe	12.7x0.8mm
FOR 24K	Liquid pipe	9.52x0.8mm
	Gas pipe	15.88x1.0mm

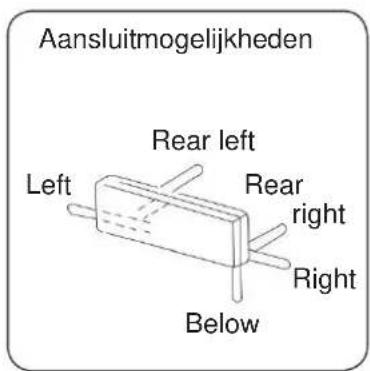

Schets van de installatie van de binnenunit

De modellen gebruiken H F C vrij koudemiddel R 4 1 0 A

De afstand tussen de binnenunit en de vloer moet meer dan 2m bedragen.

Gelieve rekening te houden met het werkelijk aangekocht product, bovenstaande tekening dient enkel als referentie.

Onderhoud

Slim gebruik van de Air Conditioner

Juiste Lucht aanzuig of kamertemperatuur uitblaas niet hinderen
Sluit vensters en deuren voor gebruik	Efficient gebruik van de timer
If the unit is not to be used for a long time, turn off the power supply main switch. OFF	Use the louvers effectively

Afstandsbediening

Gebruik geen water voor het kuisen met een droge doek, gebruik geen glasvezel doek of chemicalin

Binnenunit

Poets de binnenunit en gebruik een zachte en droge cloth. For ernstige vlekken, gebruik dan een neutraal schoonmaakmiddel verdund met water. Wring het water uit de doek voordat vegen, veeg het wasmiddel volledig.

Gebruik volgende poetsproducten NIET

Wasbenzine, thinner, deze kunnen de buitenkant beschadigen

Water boven 40°C kan verkleuring of vervorming tot gevolg hebben.

Luchtfilter poetsen

1 Open het rooster door deze omhoog te trekken
2 Verwijder de filter Duw het centrum van de filter omhoog tot deze loskomt en verwijder de filter neerwaarts
3 Poets de filter. Gebruik een stofzuiger voor het stof af was de filter met water maar laat deze compleet drogen in de schaduw.
4 Plaats de filter terug. Bevestig het filter correct, zodat de "FRONT" indicatie aan de voorzijde zit. Zorg ervoor dat het filter volledig vast zit achter de aanslag, indien de rechter of linker filter niet degelijk vastzitten kan defecten veroorzaken
5 Plaats het rooster terug.

Vervangen van de luchtfilter

1.Open het rooster

Open het rooster door gebruik te maken van het daar toe bestemd gereedschap dewelke zich aan de rechterkant van de unit bevindtport

2. Verwijder de filter

Schuif de knop iets omhoog om het filter los te maken, trek deze dan omlaag

3. Plaats de nieuwe filter

Plaats de luchtfilters in de rechter en linker filter frames.

4. Bevestig de standaard filter

(Verplichte installatie

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter gezicht naar buiten, en de zwarte zijde naar het apparaat De groene kant van de bacteriedodende medium luchtfilter gezicht naar buiten, en de witte zijde naar het apparaat.

5.Sluit het rooster

Sluit het rooster degelijk

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordtgesolariseerd in een vaste tijd. In een normaal gezin, zal moeten worden elke 6 maanden.
• Het bacteriedodende medium zuiveringsfilter worden gebruikt voor een lange tijd geen behoefte aan vervanging. Maar in de periode van het gebruik ervan, je moet het stof regelmatig verwijderen
• Gelieve het bacteriedodend medium in een koele en droge zone te bewaren zoniet zal deze zijn sterilisatie functie verleizen

Veiligheid

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoals verbrande deeltjes worden gevonden, toestel onmiddellijk uitschakelen en de winkel contacteren

OFF

strikte handhaving

Gebruik een appart gezekerd

circuit als voeding

Controleer de juiste aansluiting

van de

condensafvo

strikte handhaving

Sluit netsnoer aan op het stopcontact volledig

STRIKTE HANDHAVING

ebruik het juiste voltage

STRICT ENFORCEMENT

1.Knip of verleng de voedingskabel niet

1. Niet installeren op de plaats waar er een mogelijkheid van brandbaar gas lekkage rond het apparaat.

2. stel het niet bloot aan damp of olie stoom.

VERBODEN

Gebruik geen netsnoer in een bundel.

VERBODEN

Zorg ervoor dat u het netsnoer niet eschadigd.

VERBODEN

Steek geen voorwerpen in de luchtinlaat of-uitlaat.

VERBODEN

Trek de voeding niet uit als het toestel werkt

VERBODEN

Richt de luchtstroom niet direct op personen, vooral bij baby's of ouderen

VERBODEN

Probeer het toestel niet zelf te herstellen

Niet gebruiken voor de opslag van voedsel, kunstwerk, nauwkeurige apparatuur, fok, of de teelt.

VERBODEN

Neem verse lucht af en toe vooral als gastoestel draait op hetzelfde moment.

STRIKTE NALEVING

Bedien het toestel niet met natte handen

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel

VERBODEN

Controleer of het toestel degelijk vast staat

VERBODEN

Giet geen water over het toestel om het te poetsen

VERBODEN

Plaats geen planten of dieren in de directe luchtstroom

VERBODEN

VERBODEN

Plaatse geen vazen of waterreservoires op het toestel

VERBODEN

Storingen

Alvorens de service te contacteren controleer onderstaande punten

	Fenomeen	Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het iniet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borreland geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinder	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2^ met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter proper Normaal dient deze om de 15 dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomt er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig of uitblaasrooster
• Laat kinderen niet spelen met de air conditioner en laat in geen geval kinderen zitten op de buitenunit

Specifications

- Het koudemiddel circuit is lek-dicht.

Het toestel heeft volgend werkingsbereik

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum:D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum:D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor (INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is dient deze te worden vervangen door de fabrikant of een service dienst bevoegd om deze herstelling uit te voeren

2. Indien de zekering op de PCB van de binnenunit stuk is vervang deze met het type of T. 3.15A/250V indien de buitenunit vervang deze met het type T.25A/250V

3. De aansluiting dient te gebeuren volgens de locale richtlijnen

4. Na installatie dient het netsnoer makkelijk bereikbaar te zijn

5. De afval batterijen dienen correct gerecycleerd te worden

6. Het toestel mag niet door kinderen of babys zonder toezicht bediend worden

8.JEr dient te worden toegezien dat jonge kinderen niet met het toestel spelen

1. Gelieve het juiste spocontact te gebruiken dewelk past op het netsnoer

2. Het netsnoer en bedrading dient te voldoen aan de locale regelgeving

3. Om het toestel te beschermen tegen beschadigingen gelieve het toestel minstens dertig secondenuit te zetten alvoerens de voeding weg te nemen.

Haier
