Producttype	Multi-split airconditioner (GMV Multi Inverter)
Merk	Gree
Modelreeks	GMV-R160W/NA-M, GMV-R450W3/NA-M, GMV-Pdm224W/NaB-M, GMV-Pdm280W/NaB-M
Koelcapaciteit (max.)	16,0 – 45,0 kW (afhankelijk van model)
Verwarmingscapaciteit (max.)	17,6 – 48,0 kW (afhankelijk van model)
Aantal aansluitbare binnendelen	Maximaal 16 binnendelen per systeem
Voeding buitendeel	380-415V 3-fase ~50Hz
Voeding binnendeel	220-240V 1-fase ~50Hz
Koelmiddel	R410A
Maximale totale leidinglengte	500 m (≥60 kW), 300 m (20-60 kW)
Maximaal hoogteverschil (binnen-buiten)	50 m (buiten boven), 40 m (buiten beneden)
Maximaal hoogteverschil (binnen-binnen)	15 m
Filter	Luchtfilter (wasbaar)
Geluidsniveau buitendeel (ca.)	Afhankelijk van model, zie typeplaatje
Afmetingen buitendeel (ca.)	Zie installatiehandleiding per model
Gewicht buitendeel (ca.)	Zie installatiehandleiding per model
Onderhoud	Reinig filter elke 1-2 maanden; jaarlijkse inspectie door erkend installateur
Veiligheid	Aarding verplicht; werkschakelaar aanbevolen; veiligheidsvoorschriften in handleiding
Garantie	Raadpleeg algemene voorwaarden of leverancier
Installatie	Uitsluitend door STEK-erkend bedrijf

Veelgestelde vragen - GMV Multi Inverter GREE

Hoeveel binnendelen kan ik aansluiten op één buitendeel?

Maximaal 16 binnendelen per buitendeel. Zorg dat de totale capaciteit van de binnendelen niet hoger is dan die van het buitendeel.

Welk koelmiddel wordt gebruikt?

Het systeem gebruikt R410A. Het buitendeel wordt voorgeladen, maar na installatie moet extra worden bijgevuld op basis van de leidinglengte.

Hoe stel ik de DIP-schakelaars in voor de binnendelen?

Elk binnendeel heeft twee DIP-schakelaars: één voor capaciteit (fabrieksinstelling) en één voor adres (1-16). Stel het adres in volgens de tabel in de handleiding.

Wat moet ik doen als het systeem een foutcode toont op het display?

Raadpleeg de storingstabel in de handleiding. Bijvoorbeeld E1 = hoge drukbeveiliging, E3 = lage drukbeveiliging. Schakel het toestel uit en neem contact op met uw installateur.

Kan ik zelf onderhoud uitvoeren?

Alleen het reinigen van de luchtfilter is eenvoudig zelf te doen. Voor andere onderhoudswerkzaamheden schakelt u altijd de voeding uit en raadpleegt u een erkend installateur.

Wat is de maximale leidinglengte tussen binnen- en buitenunit?

De maximale totale leidinglengte is 500 m voor systemen ≥60 kW en 300 m voor 20-60 kW. De langste enkele leiding mag niet meer dan 150 m (≥60 kW) of 100 m (20-60 kW) bedragen.

Moet de airco na langdurige stilstand voorbereid worden?

Ja, schakel de voeding minimaal 8 uur voor gebruik in om de compressorolie op te warmen en schade te voorkomen.

Waarom stopt de installatie na enkele minuten?

Mogelijke oorzaken: luchtinlaat/-uitlaat geblokkeerd, te hoog aantal binnendelen, of een storing. Controleer of alle filters schoon zijn en er voldoende ventilatie is.

Kan ik de airco gebruiken bij temperaturen onder 0°C?

Ja, de airco kan verwarmen bij lage buitentemperaturen. Let op: bij vorst kan condenswater bevriezen; zorg voor goede afvoer.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer eerst de batterijen en de afstand (max. 8 m). Als het niet werkt, schakel de voeding van het binnendeel uit en weer in. Blijft het probleem, neem contact op met uw installateur.

GEBRUIKSAANWIJZING GMV Multi Inverter GREE

Gefeliciteerd met uw aankoop van de Gree Airconditioning.

Lees voor het gebruik van de airco deze handleiding aandachtig door en bewaar de gebruiksaanwijzing zorgvuldig voor het juiste gebruik en onderhoud van uw apparaat.

Inhoudsopgave

1. Algemene voorwaarden 3

2. Veiligheidsvoorschriften 4

3. Voorzorgsmaatregelen 5

4. De buitenunit installeren 7

5. Aansluiten van binnen op buitendelen 14

6. Maximale leidinglengtes en hoogteverschillen 15

7. Y splitters monteren 18

8. Aansluiten data kabels 19

9. Beschrijving voor instellen DIP schakelaars van buitendeel 21

10. Installatie afvullen met koelmiddel 28

11. Controle na installatie 30

12. Diagram van geïntrigeerde systemen 31

13. Onderhoud 33

14. Storingen 34

15. Probleem oplossen 36

1. Algemene voorwaarden

• De totale capaciteit van alle binnendelen samen, mag nooit de capaciteit overschrijden van het bijbehorende buitendeel, anders zal de koel en/of verwarmingscapaciteit van alle toestellen afnemen.
• Zorg ervoor dat alles wordt conform de geldende normen wordt aangesloten. Plaats een werkschakelaar op het buitendeel en eventueel ook op de ringleiding van de binnendelen om deze separaat uit te kunnen schakelen. Zorg er tevens voor dat beide kringen voldoende zijn afgezekerd.
• Zorg ervoor dat de installatie voor een probleemloze start minimaal 8 uur van te voren is ingeschakeld.
• Nadat een binnendeel is uitgeschakeld, zal afhankelijk wat voor type, dit nog enige tijd nadraaien. Dit is normaal. Het zorgt ervoor dat er na het uitschakelen het toestel een droge verdamper heeft.
• Als er zich tijdens de opstart een storing voordoet, dan zal dit na 5 sec. op het display van het betreffende toestel worden weergegeven. Om deze storing op te heffen, schakel het toestel uit en start opnieuw. Mocht de storing opnieuw terug komen, neem dan contact op met uw installateur.
• Bij de eerste keer opstarten moet eerst voeding op de binnendelen worden gezet en daarna op het buitendeel, als beide elektrisch systemen separaat worden ingeschakeld. Als de ringleiding voeding van het buitendeel krijgt dan kunnen bij systemen tegelijk worden ingeschakeld.

2. Veiligheidsvoorschriften

1. Lees voor het gebruik van de airco deze handleiding aandachtig door en volg de instructies nauwkeurig op.
2. Speciale aandacht voor de twee volgende symbolen.

⚠ Waarschuwing: Dit symbool geeft aan dat verkeerd gebruik kan leiden tot ernstig letsel of zelfs de dood.

Let op: Dit symbool geeft aan dat verkeerd gebruik menselijk leed of materiële schade kan veroorzaken.

Waarschuwing!

* Laat uw airconditioning door een vakkundig, stek erkend bedrijf installeren. Dit voorkomt veel problemen.
* Hang de airconditioner aan een constructie die sterk genoeg is om het gewicht van de airconditioner te dragen zodat de unit niet valt; met alle materiële en immateriële schade tot gevolg.
* Installeer de afvoerpijp correct conform de installatie instructie. Neem goede voorzorgsmaatregelen om condensterugslag te voorkomen zodat waterlekkages voorkomen worden.
* Gebruik geen explosieve, licht ontvlambare, giftige of ander gevaarlijke stoffen in nabijheid van de airconditioner.
* Bij het waarnemen van een sterke geur of rook, schakel direct het toestel uit en neem contact op met uw leverancier.
* Zorg voor voldoende luchtstroom om tekort aan zuurstof te voorkomen.
* Steek geen handen of voorwerpen in de lucht in- of uitlaat. Dit kan heel gevaarlijk zijn.
* Check het apparaat regelmatig op beschadigingen, ook na langdurig gebruik.
* Probeer de airconditioner niet zelf te repareren of te verhangen. Dit kan leiden tot nog grotere schade.

Let op!

* Controleer voordat u tot installatie overgaat de aansluitspanning met de waarden op de typeplaat. Controleer tevens de veiligheidsvoorschriften.
* Controleer voor gebruik de juiste aansluiting van kabels, afvoeren en leidingen om het risico van waterlekkages en elektrische schokken uit te sluiten.
* De hoofdschakelaar van de airconditioninginstallatie moet goed geaard zijn. Gebruik hiervoor geen gasleiding, waterleiding, telefoonkabel etc.
* Als de airco opstart zal deze minimaal 5 minuten blijven draaien, dit om slijtage aan de compressor te voorkomen.
* Laat kinderen niet spelen met de airco.
* Bedien de airconditioner niet met natte handen.
* Schakel de hoofdstroom uit voordat u de airconditioner schoonmaakt of de luchtfilter verwisseld.
* Schakel de hoofdstroom uit indien de airco langdurig niet gebruikt wordt.
* Stel de airconditioner niet bloot aan corrosieve omgeving, (direct contact met water of condens).
* Plaats niets op de airconditioner. Blokkeer de luchtstroom niet.
* Na elektrische installatie moet de airconditioner gecontroleerd worden op lekstroom.

3. Voorzorgsmaatregelen

De airconditioner moet geïnstalleerd worden met in achtneming van alle veiligheidsvoorschriften. Indien de airconditioner deugdelijk is geïnstalleerd heeft de gebruiker veel plezier van zijn aankoop. Het is wettelijk verboden om de airconditioner zelf aan te sluiten. Neem contact op met uw dealer waar u het apparaat gekocht heeft of een ander STEK-erkend bedrijf om de unit professioneel te laten installeren conform de richtlijnen van de fabriek. Schakel de stroom nooit in voordat de installatie geheel is voltooid.

Locatie buitenunit

* Vermijdt direct zonlicht.
* Wees er zeker van dat de constructie waar de buitenunit geplaatst wordt stevig genoeg is om het gewicht van de buitenunit te dragen.
* De condensafvoer is op eenvoudige wijze naar buiten te leiden.
* De lucht in- en uitlaat mag niet geblokkeerd zijn.
* Koelleiding tussen binnen en buitenunit zijn eenvoudig te monteren.
* Installeer de unit niet in de nabijheid van licht ontvlambare of explosieve stoffen of omgeving waar ontploffingsgevaar of lekken van gas mogelijk is.
* Stel de airco niet bloot aan corrosieve omgeving, zware stof, zoute damp of zware condens.

Locatie binnenunit

*Plaats de buitenunit op een vlakke solide ondergrond.
*Plaats de buitenunit zo dicht mogelijk bij de binnenunit, minimaliseer bochten en lengten van de koelleiding.
*Vermijdt plaatsing onder een raam of tussen twee ramen in om geluid van de buitenunit binnen te voorkomen.
*Lucht in- en uitlaat mag niet geblokkeerd worden.
*Zorg voor voldoende ventilatie zodat de machine luchttoevoer en afvoer niet belemmerd wordt.
*Installeer de unit niet in de nabijheid van licht ontvlambare of explosieve stoffen of in een corrosieve omgeving, met zware stof, zoute damp of verontreinigde lucht.
Zorg dat de condensafvoer niet uitkomt op de lucht in- of uilaat van de buitenunit. Als de airco binnen op verwarmen staat kan dan het condenswater via de afvoerpijp op de bodem van de buitenunit vloeien. Als de buitentemperatuur onder de 0°C komt zal het condenswater bevriezen. Zorg ervoor dat de installatie van de buitenunit geen effect/invloed zal hebben op de stralingswarmte van de unit.

Let op!

Installatie op de volgende plaatsen kan problemen veroorzaken voor de airconditioner. Indien dit onvermijdbaar is neem dan contact op met uw Gree leverancier.

1) omgeving met machine olie
2) omgeving met zout houdende grond, bv in de nabijheid van de zee;
3 ) omgeving met sulfide gassen zoal bij een zwavel bron)
4) Omgeving met hoog frequentie installaties, bv radio apparatuur, electro magnetisch veld of bij medische apparatuur
5) Een leefmilieu met uitzonderlijke condities welke schadelijk is voor airco's.

Voorzorgsmaatregelen

Bekabeling

• Voer de installatie uit in overeenstemming met de aangegeven bekabeling instructies.
• Het voltage van de energietoevoer moet gelijk zijn aan het voltage van de buitenunit en gebruik speciale kabels voor airconditioning.
• Trek niet met geweld aan energiekabels. (voedingskabels)
• De elektrische installatie moet uitgevoerd worden met inachtneming van de wettelijke regels.
• De doorsnede van de soepele voedingskabel moet groot genoeg zijn, beschadigde voedingskabels en verbindingen moeten vervangen worden door kabels van hetzelfde soort.
• Verzeker je ervan dat de aarde goed is aangesloten door volgens de geldende richtlijnen. De voeding dient afdoende te zijn beveiligd door middel van een smeltveiligheid en een werkschakelaar, die het vermogen kan schakelen.

Model	Capaciteit van de werk - schakelaar	Aanbevolen kabel(doorsnede x hoeveelheid)
GMV - R160W/NA-M	20A	2.5 mm^2 × 3
GMV - R450W3/NA-M	40A	6.0 mm^2 × 5
GMV -Pdm 224W/NaB-M	32A	6.0 mm^2 × 5
GMV -Pdm 280W/NaB-M	32A	6.0 mm^2 × 5

Elektrische beveiliging (Aarden)

• Het apparaat moet goed geaard zijn.
• De tweekleurige kabel (geel en groen) in de unit is de aardedraad. Deze draad mag niet gebruikt worden voor andere doelen en het is verboden deze kabel af te knippen. Bevestig deze draad niet met geboorde schroeven, (risico op elektrische schokken).
• Het aarde van apparaten dient te geschieden conform de richtlijnen van de NEN 1010.
• De voedingkabels moeten deugdelijk geaard zijn. Het is verboden om de aardedraad aan te sluiten op de:

1 waterleiding
2 gasleiding
3 rioolafvoerpijp
4 Andere onbetrouwbare bevestigingsplaatsen (vraag professionals).

Geluid

• Installeer de airconditioner op een goed geventileerde plaats om een verminderde capaciteit en een hoger geluidsniveau te voorkomen.
• Installeer de airconditioning solide op een constructie die sterk genoeg is om het gewicht van de airco te dragen waardoor vibraties en een verhoogd geluidsniveau voorkomen worden.
• Installeer de buitenunit op zodanige wijze dat de afgevoerde warme lucht en het geluid van de unit de buren niet storen.
• Plaats geen obstakels dicht bij de uitlaat van de buitenunit om een verminderde werking van het apparaat te voorkomen.
• Indien de airconditioner tijdens gebruik een abnormaal geluid geeft, neem dan direct contact op met uw leverancier.

4. De buitenunit installeren

Voorzorgsmaatregelen voor installatie van de buitenunit

De locatie van de buitenunit moet voldoen aan de volgende richtlijnen om een goed functionerend apparaat te garanderen.

• De uitgeblazen warme lucht van de buitenunit mag niet retour gaan. Rondom de buitenunit moet voldoende plaats zijn om onderhoud uit te voeren aan de machine.
• De buitenunit moet in een goed geventileerde omgeving staan zodat de machine voldoende lucht kan opnemen en afvoeren. Zorg ervoor dat de lucht in- en uitlaat niet geblokkeerd zijn.

- Opstellingsconstructie van de buitenunit moet sterk genoeg zijn om het gewicht van de buitenunit te dragen, geluid te isoleren en trillingen te voorkomen. Wees er zeker van dat de luchtstroom en het geluid van de unit geen overlast bij buren veroorzaakt.

- Buitenunits moeten worden opgetild met daarvoor bestemd hefmateriaal. Bescherm de unit tijdens het heffen. Sla niet op de metalen delen om oxidatie te voorkomen.

- Voorkom plaatsing in het directe zonlicht

- De unit moet zo geïnstalleerd zijn dat regen en smeltwater afgevoerd kunnen worden van de installatie.

- Opstelling van de buitenunit moet dusdanig zijn dat de machine niet bedorven komt onder sneeuw of in de oliedamp of vervuiling staat.

- Om de geluidscondities te optimaliseren moet de buitenunit op rubber dempers of veerdempers geplaatst worden.

- Installatiebestek (afmeting) moet in overeenstemming zijn met deze handleiding. De buitenunit moet stevig geïnstalleerd worden op de locatie.

- De installatie moet geschieden door vakkundig erkend bedrijf.

Installatie buitendeel

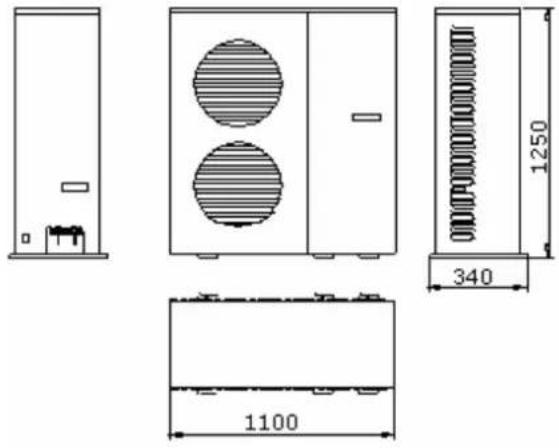

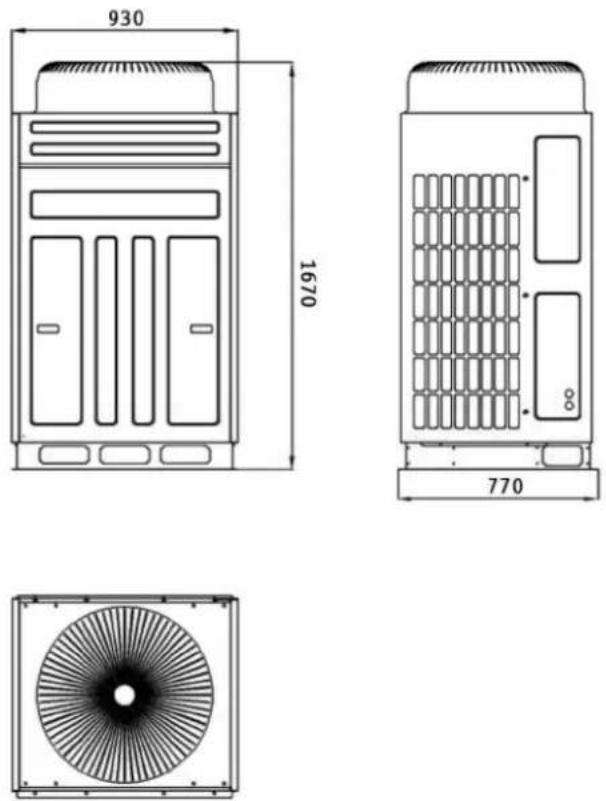

1. Schets van buitendelen GMV-Pdm224W/NaB en GMV-Pdm280W/NaB

De buitenunit installeren

1. Schets van buitendelen GMV-R160W/Na-M GMV-R450W3/Na-M

GMV-R160W/Na-M

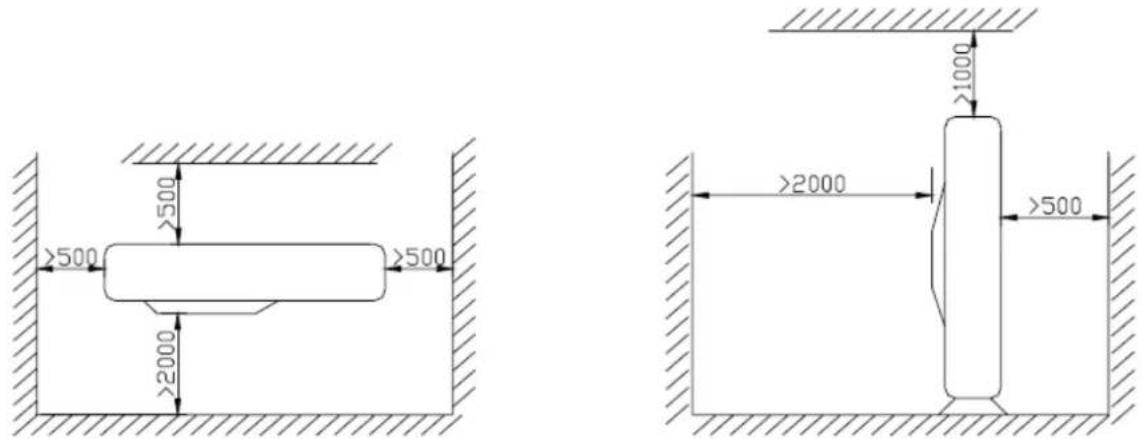

Minimale ruimtes t.o.v. muren voorwerpen e.d.

GMV-Pdm224W/NaB - GMV-Pdm280W/NaB - GMV-R450W3/Na-M

GMV-R160W/Na-M

De buitenunit installeren

Ruimtes rond het buitendeel

Als het buitendeel wordt omgeven door een of meerdere muren, hou dan de volgende afmetingen aan voor een goede werking.

Zorg ervoor dat er minimaal 3000 mm ruimte boven het toestel is. Als het toestel rondom vrij is dan moet de ruimte nog steeds 1500mm zijn. Als dit niet mogelijk is dan moet de beluchting d.m.v. kanalen worden gerealiseerd.

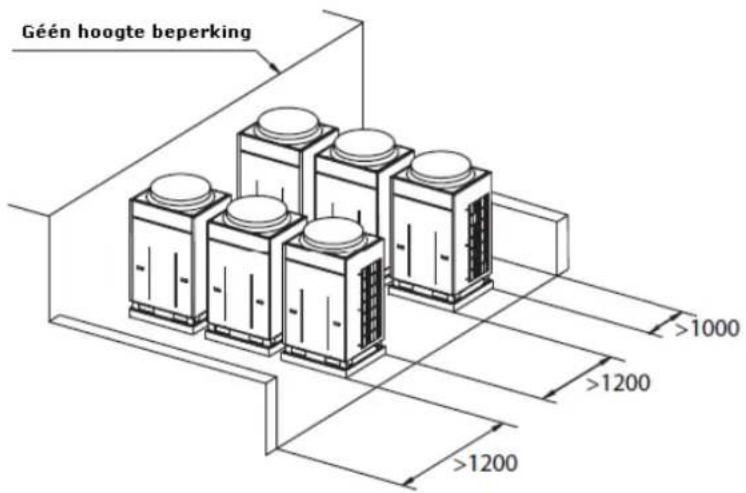

Ruimtes rond het buitendeel voor meerdere buitendelen

Hou altijd de bovenzijde open.

Als de voorkant of de zijkant open is, monteer dan alle buitendelen in dezelfde richting.

De buitenunit installeren

Opstelling van buitendelen met aan twee zijden een dicht wand.

Als de buitendelen aan twee zijden door muren zijn omgeven, installeer dan alle buitendelen in dezelfde richting.

De buitenunit installeren

Windrichtingen

Let tijdens montage op, uit welke windrichting de wind voornamelijk waait.

Sneeuw

Zorg ervoor dat bij sneeuw de in en uitgang voor verse lucht niet bedekt kunnen worden. Denk aan verhoogde opstanden of extra bescherming.

Stroom toevoer

LET OP: Het buitendeel en de binnendelen kunnen op verschillende voedingen aangesloten zijn. De binnendelen moeten echter wel op dezelfde stroomkring aangesloten zijn.

Controleer of dat beide stroomkringen separaat zijn afgezekerd.

De buitenunit installeren

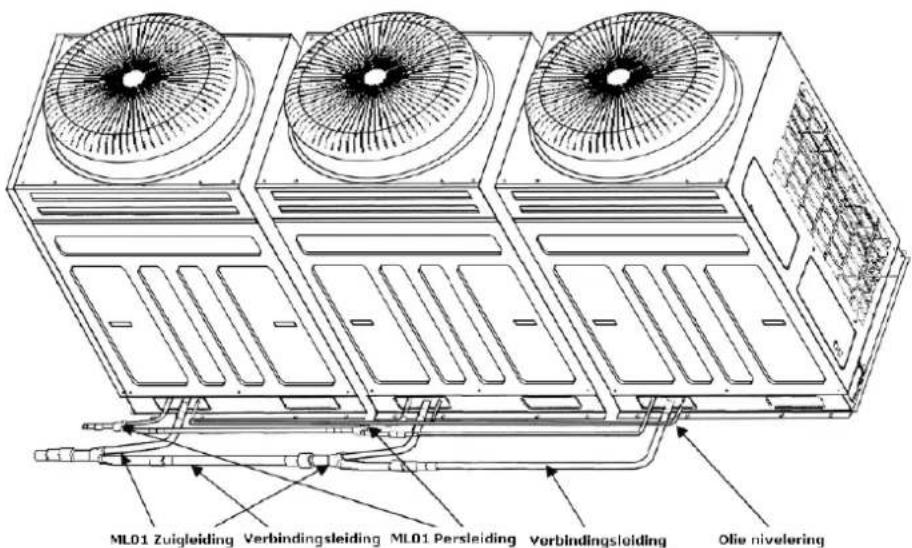

Parallel aansluiten van buitendelen

De volgende drie aansluitingen zijn mogelijk:

• Parallel aansluiting op de zuigleiding tussen de modules
• Parallel aansluiting op de persleiding tussen de modules
• Parallel aansluiting op de olieleiding tussen de modules

Voor de parallel aansluiting op de zuig / pers leiding dient u gebruik te maken van Y stukken

	Model	Omschrijving
Voor het koppelen van enkel modules	ML 01/02	ML 01/02Persgasleiding
		ML 01/02Zuiggasleiding

De modulaire modules moeten conform de capaciteit met de juiste leiding diameter worden aangesloten.

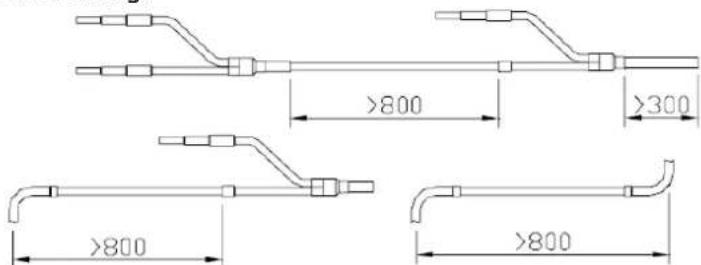

Het Y stuk is uitgevoerd met een Multi adapter, welke tijdens de montage op de juiste wijze moet worden afgesneden. Zie afbeelding

In het midden doorsnijden
Binnendelen met de buitendelen verbinden

In onderstaande tabel vindt u de leidingdiameters voor de individuele modules.

Capaciteit per module C	Zuigleiding	Persleiding
C ≤ 280	∅ 22,2 / 7/8	∅ 9,52 / 3/8
280 < C ≤ 450	∅ 28,6 / 1 1/8	∅ 12,7 / 1/2

De buitenunit installeren

Parallel aansluiten van buitendelen

Als buitenmodules met meerdere modules worden samengebouwd, dan moeten de leidingdiameters hierop worden aangepast. Zie tabel

Totale capaciteit van alle modules C	Zuigleiding	Persleiding
C≤280	∅22,2 / 7/8	∅9,52 / 3/8
280<C≤450	∅28,6 / 9/8	∅12,7 / 1/2
450<C≤670	∅28,6 / 9/8	∅15,9 / 5/8
670<C≤950	∅34,9 / 11/8	∅19,05 / 3/4
950<C≤1350	∅41,3 / 13/8	∅19,05 / 3/4
1350<C≤1600	∅44,5 / 15/8	∅22,2 / 7/8
1600<C	∅54,1 / 17/8	∅25,4 / 1

5. Aansluiten van binnen op buiten delen

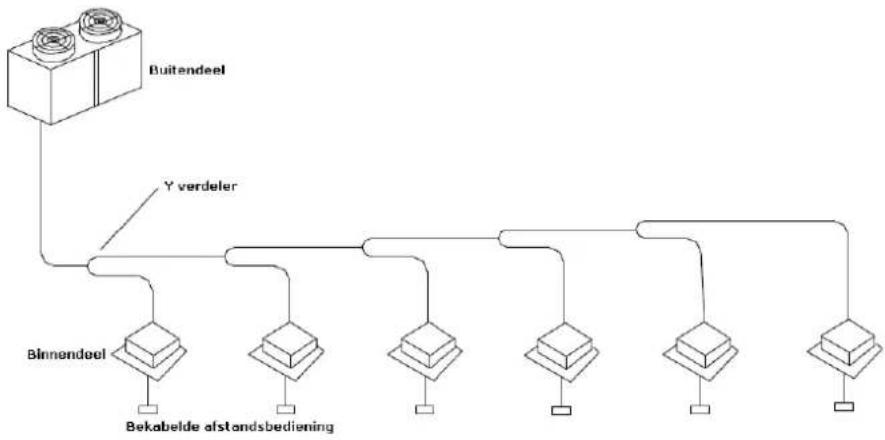

Aansluit varriant met Y verdeelstukken

Y verdelers FQ01A, FQ01B, FQ02, FQ03, FQ04

Kies de juiste verdeler uit onderstaande tabel

	Verzamelleiding naar alle binnendelen (X)	Model
Y verdeler	X ≤ 200	FQ01A/A
Y verdeler	200 < X ≤ 300	FQ01B/A
Y verdeler	300 < X ≤ 700	FQ02/A
Y verdeler	700 < X ≤ 1350	FQ03/A
Y verdeler	1350 < X	FQ04/A

De diameter van de leiding tussen de systemen is afhankelijk van de capaciteit van het toestel

6. Maximale leidinglengtes en hoogteverschillen

Toestellen met een capaciteit van 60 kW of meer.

		Max. leidinglengte	Opgetelde afstand
Totale lengte gemonteerde koelleiding		500	L1+L2+...+L7+L8+a+b +...+h+i
Lengte vanaf de verst gemonteerde leiding	gebruikte lengte	150	L1+L5+L6+L7+L8+i
	Vooraf berekende lengte	175	L5+L6+L7+L7+i
Horizontale lengte vanaf de eerste splitter naar de verst gemonteerde leiding		50
Hoogteverschil tussen binnen- en buitenunit	Buitenunit boven	50
	Buitenunit beneden	40
Hoogteverschil tussen binnen en binnenunit		15

Toestellen met een capaciteit van 20 kW tot60 kW.

		Max. leidinglengte	Opgetelde afstand
Totale lengte gemonteerde koelleiding		300	L1+L2+L3+L4+L5+L6+a+b+...+i+j
Lengte vanaf de verst gemonteerde leiding	gebruikte lengte	100	L1+L3+L4+L5+L6+j
	Vooraf berekende lengte	125	L3+L4+L5+L6+j
Horizontale lengte vanaf de eerste splitter naar de verst gemonteerde leiding		40
Hoogteverschil tussen binnen- en buitenunit	Buitenunit boven	50
	Buitenunit beneden	40
Hoogteverschil tussen binnen en binnenunit		15

\* Doorsnede van de verbindingsleiding

1. The hoofdleiding vanaf de buitenunit tot aan de 1 ste splitter moet dezelfde doorsnede hebben als de gemonteerde leiding vanaf de buitenunit.
2. Doorsnede van de aangebrachte leiding tussen de splitters wordt geselecteerd aan de hand van de capaciteit van de totale binnenunits. De capaciteit van de buitenunit zal bepalend zijn indien de capaciteit van de binnenunits groter is dan die van de buitenunit.

Doorsnede van de splitters

Totale capaciteit van alle binnenunits.	Zuigleiding	persleiding
Minder dan 80	15.9 / 5/8	9.52 / 3/8
Tussen 80 en 140	19.05 3/4	12.7 / 1/2
Tussen 140 en 180	22.2 / 7/8	12.7 / 1/2
Tussen 180 en 220	25.4 / 8/8	12.7 / 1/2
Tussen 220 en 300	28.6 / 9/8	12.7 1/2

1. De aangebrachte leiding van Splitter naar binnen unit heeft dezelfde doorsnede als de leiding aan de binnenunit. Indien de afstand van de eerste Splitter naar de binnen unit meer dan 30 meter bedraagt, de koelleiding aan de luchtzijde van de eerste Splitter naar deze binnen unit kan 1 maat kleinere doorsnede hebben.

Doorsnede van toegepaste binnenunit koelleiding

Capaciteit van de binnenunits.	Zuigleiding	persleiding
Model 20 & 25	9.52 / 3/8	6.35 / 1/4
Model 30 & 35	12.7 / 1/2	6.35 / 1/4
Model 40, 45 & 50	12.7 / 1/2	9.52 / 3/8
Model 60, 70 & 80	15.9 / 5/8	9.52 / 3/8
Model 100 & 120	19.05 / 3/4	12.7 / 1/2

⚠️ Verbinden van uitgaande leiding voor binnen- en buitenunit

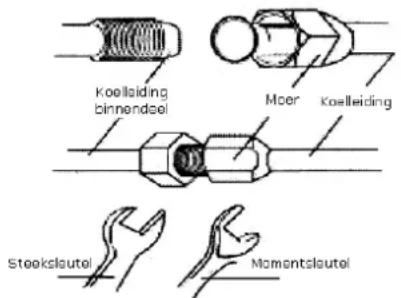

* Zie de afbeelding voor de aanzetmomenten om de verbindingen aan te draaien.
* Breng het uitgezette eind van de koperen leiding (flare) in een lijn met het centrum van de van koperdraad voorziene aansluiting. Draai de flare verbinding aan met de hand.
* Draai de flareverbinding aan met een schroefsleutel tot je 'klik'hoort.
* Bochten niet te scherp maken anders knikt deze. Gebruik een buigtang om de koelleiding te buigen.
* Omwikkel de koelleiding en koppelingen met isolatiemateriaal. Plak dit zorgvuldig vast.

Leiding diameter mm	Wanddikte van de leiding mm	Draaimoment N.m
Φ 6,35 (1/4)	≥ 0,5	15-30
Φ 9,52 (3/8)	≥ 0,71	30-40
Φ 12,7 (1/2)	≥ 1	45-50
Φ 15,9 (5/8)	≥ 1	60-65
Φ 19,05 (3/4)	≥ 1	70-75
Φ 22,22 (7/8)	≥ 1	70-75

Let op:

1. Trek niet hard aan de koelleiding die aan de binnenunit verbonden is om scheuren van de capillaire leidingen en andere koppelingen te voorkomen.
2. De buizen in het binnendeel worden ondersteund door beugels.

7. Y splitters monteren

1. Y-type splitter

* De splitter is uitgerust met een verloopstuk zodat de diameter van verschillende pijpen aangepast kan worden. Als de aansluitpijp een andere diameter heeft dan de splitter, gebruik de pijpensnijder om het midden van de pijp te snijden met de verschillende diameters en verwijder de bramen.

* Splitters moeten in altijd in horizontale (vlak) richting geplaatst worden. Zorg ervoor dat zowel de zuig als pers splitter in dezelfde stand wordt gemonteerd.
* Voor de inlaatzijde van de splitter moet een rechte pijp van minstens 300mm gemonteerd zijn. De minimale afstand tussen de verschillende onderdelen moet 800mm bedragen. Zie afbeelding.

* Aan de perszijde moet het gebruikte isolatiemateriaal bestand zijn tegen temperaturen van 120°C of een nog hogere temperatuur, evenals de isolatie van splitters. Gebruik geen foam isolatie rondom splitters als warmte isolatie. Om lekken aan vloeistofleidingen te voorkomen is het vereist om de twee uiteinde van de verschillende isolatiematerialen deugdelijk (uiteinde aan uiteinde) aan elkaar te plakken, bv het foam materiaal bij de splitter met de warmteïsolatie.

Let op!

Bij een multi split systeem moet elke leiding gemerkt worden om de leidingen te herkennen en foute aansluiting te voorkomen.

Installatie van een beveiligingslaag rondom de koelleiding.

1. Om condens- en waterlekkage aan de koelleiding te voorkomen moet de zuig- en persleiding goed en naadloos geïsoleerd worden.
2. De verbindingen tussen de binnen- en de buitenunit moeten zo aangebracht zijn dat er geen ruimte tussen het isolatiemateriaal en het wandoppervlak van de leiding.

8. Aansluiten van de data kabels

Verwijder van alle binnendelen de bescherming van het elektronische gedeelte. Voer de kabels in door de daarvoor bestemde openingen. Controleer of alle kabels zijn aangesloten volgens onderstaand schakelschema. Gebruik de daarvoor bestemde trekontlastingen.

Zorg ervoor dat de datakabels niet samen met de voeding bij elkaar worden gebonden.

Monteer de beschermplaat weer.

Sluit de datakabels aan zoals hierboven word uitgelegd.

Gebruik hiervoor de bijgeleverde 2 aderige kabel (3 Pins). Deze kabel wordt gebruikt voor het aansluiten van de binnendelen en het buitendeel.

Aan een buitendeel kunnen Max. 16 binnendelen worden aangesloten.

Datakabel voor de binnendelen

Gebruik bovenstaand schema om alle binnendelen aan te sluiten. Controleer of alles op dezelfde manier (+ en-) word aangesloten.

Beschrijving voor instellen DIP schakelaars van binnendeel Aansluiten van de data kabels

Ieder binnendeel moet een eigen adres krijgen, per systeem. Op een buitendeel kunnen max. 16 binnendelen aangesloten worden. Ieder adres kan maar één keer worden gebruikt. De adres getallen gaan van 1 tot 16

Op iedere printplaat van een binnendeel zijn twee DIP schakelaars geplaatst. Één schakelaar is voor de capaciteit en de andere voor het adres. De Capaciteit schakelaar is af fabriek al ingesteld en verzegeld. D.m.v. de tweede schakelaar kunnen we het adres instellen. Adressen, worden volgens onderstaande tabel toegewezen.

DIP 1 - 4 voor adressen
Instelling DIP Schakelaar
4	3	2	1	Toegewezen Adres	4	3	2	1	Toegewezen Adres
0	0	0	0	1	1	0	0	0	9
0	0	0	1	2	1	0	0	1	10
0	0	1	0	3	1	0	1	0	11
0	0	1	1	4	1	0	1	1	12
0	1	0	0	5	1	1	0	0	13
0	1	0	1	6	1	1	0	1	14
0	1	1	0	7	1	1	1	0	15
0	1	1	1	8	1	1	1	1	16
Opmerking: "0" betekend "ON"

9. Beschrijving voor instellen DIP schakelaars van buitendeel

Bij het buitendeel horen diverse instellingen, Transit adres, kwantiteit code van de aangesloten modules, de adres code en de capaciteit code.

1. De 4-bit schakelaar op de hoofdprint SW1 regelt de kwantiteit code. Alle codes moeten op "ON" staan (0000), deze moet standaard hierop ingesteld staan om normaal te functioneren.
2. De 2-bit schakelaar op de hoofdprint SW2 zorgt voor de adres code. Beide schakelaars moeten op "ON" staan (00).
3. De 2-bit schakelaar op de hoofdprint SW3 zorgt voor de transit code. Beide schakelaars moeten op "ON" staan (00).
4. De 3-bit schakelaar op de hoofdprint S2 zorgt voor de capaciteit van de module. Deze code is al af fabriek ingesteld en kan derhalve niet worden veranderd.

DIP schakelaar SW1
4	3	2	1
0	0	0	0	22,4 kW
0	0	1	1	28 kW
0	1	0	1	33,5 kW
0	1	1	1	40 kW
1	0	0	0	45 kW
1	0	0	1	50,4 kW
Opmerking: "O" betekend "ON"

DIP schakelaar SW2
2	1
0	0	1
0	1	2
1	0	3
1	1	4
Opmerking: "O" betekend "ON"

DIP schakelaar SW3
2	1
0	0	1
0	1	2
1	0	3
1	1	4
Opmerking: "0" betekend "ON" Let op dat dit overeenkomt met het adres van de module.

DIP schakelaar S2
3	2	1
0	0	0	1
0	0	1	2
0	1	0	3
0	1	1	4
Opmerking: "0" betekend "ON" Let op dat dit overeenkomt met het adres van de module.

Beschrijving voor instellen DIP schakelaars van buitendeel

Plaats van de DIP schakelaar op de printen van het buitendeel

Positie van de DIP schakelaar op de transitprint in het buitendeel.

Beschrijving voor instellen DIP schakelaars van buitendeel

Schakelschema buitendeel

Dit schema is een schematische weergave, voor het juiste schema zie schema van het buitendeel.

Beschrijving voor instellen DIP schakelaars van buitendeel

Elektrische aansluiting

Dit een weergave van een aansluitschema, voor het juiste aansluitschema zie sticker in het buitendeel.

Beschrijving voor instellen DIP schakelaars van buitendeel

Uitleg van het moederbord AP1 in het buitendeel

1= Transformator ingang	2= Elektronisch expansieventiel	3= Transformator Uitgang	4= Communicatie Poort vent. en compressor	5= Wordt niet Gebruikt	6= Wordt niet gebruikt	7= Com poort Jack paneel Verdere modulen	8= Led aanduiding Module status
9= Lage druk sensor	10= Hoge druk Sensor	11= Wordt niet gebruikt	12= Wordt niet gebruikt	13-15= Uitlaat temperatuur Sensor			16= Wordt niet gebruikt
17-19= Compressor			20= Uitlaat temperatuur Sensor	21= Wordt niet gebruikt	22= Wordt niet gebruikt	23= Wordt niet gebruikt	24= Uitstroom buis Temperatuur sensor
25= Midden buis Temperatuur sensor	26= Aanvoer Temperatuur Sensor	27= Omgeving Temperatuur Sensor	28= Capaciteitscode (SW1)	29= Kwantiteit Module code (SW2)	30= Adres modulen Code (SW3)	31= Wordt niet gebruikt	32= Wordt niet gebruikt
33= Wordt niet gebruikt	34= Wordt niet gebruikt	35= Wordt niet gebruikt	36= Drukknop 3	37= Wordt niet gebruikt	38= Overstroom beveiliging	39= Wordt niet gebruikt	40= Hoge druk beveiliging schakelaar
41= Wordt niet gebruikt	42= Wordt niet gebruikt	43= Capillair magneet ventiel	44= Wordt niet gebruikt	45= AC thermische beveiliging	46= AC thermische beveiliging	47= Wordt niet gebruikt	48= Wordt niet gebruikt
49= Vloelstof Bypass ventiel	50= Wordt niet gebruikt	51= Wordt niet gebruikt	52= Wordt niet gebruikt	53= C ventiel	54= A ventiel	55= Gas Bypass ventiel	56= 4 weg klep
57= Stroom voorziening

Beschrijving voor instellen DIP schakelaars van buitendeel

Uitleg van de print plaat voor de compressoren

1=Wordt niet Gebruikt	2=Naar gelijkrichter + X44	3=LED aanduiding van module status	4=Wordt niet Gebruikt	5=Aansluitklemmen
6=Aansluitklemmen	7=Naar gelijkrichter + X55	8=Voeding L3	9=Naar gelijkrichter + X11	10=Voeding L2
11=Naar gelijkrichter + X44	12=Voeding L1	13=Naar gelijkrichter + X33	14=N	21=Carterverwarming
16=Wordt niet gebruikt	17=Wordt niet gebruikt	18=Wordt niet gebruikt	19=Communicatie verbinding met de hoofdprint	20=Wordt niet gebruikt
21=Wordt niet gebruikt	22=Wordt niet gebruikt	23=Wordt niet gebruikt	24=Wordt niet gebruikt	25=Wordt niet gebruikt
26=W fase aansluiting compressor	27=V fase aansluiting compressor	28=U fase aansluiting compressor

Beschrijving voor instellen DIP schakelaars van buitendeel

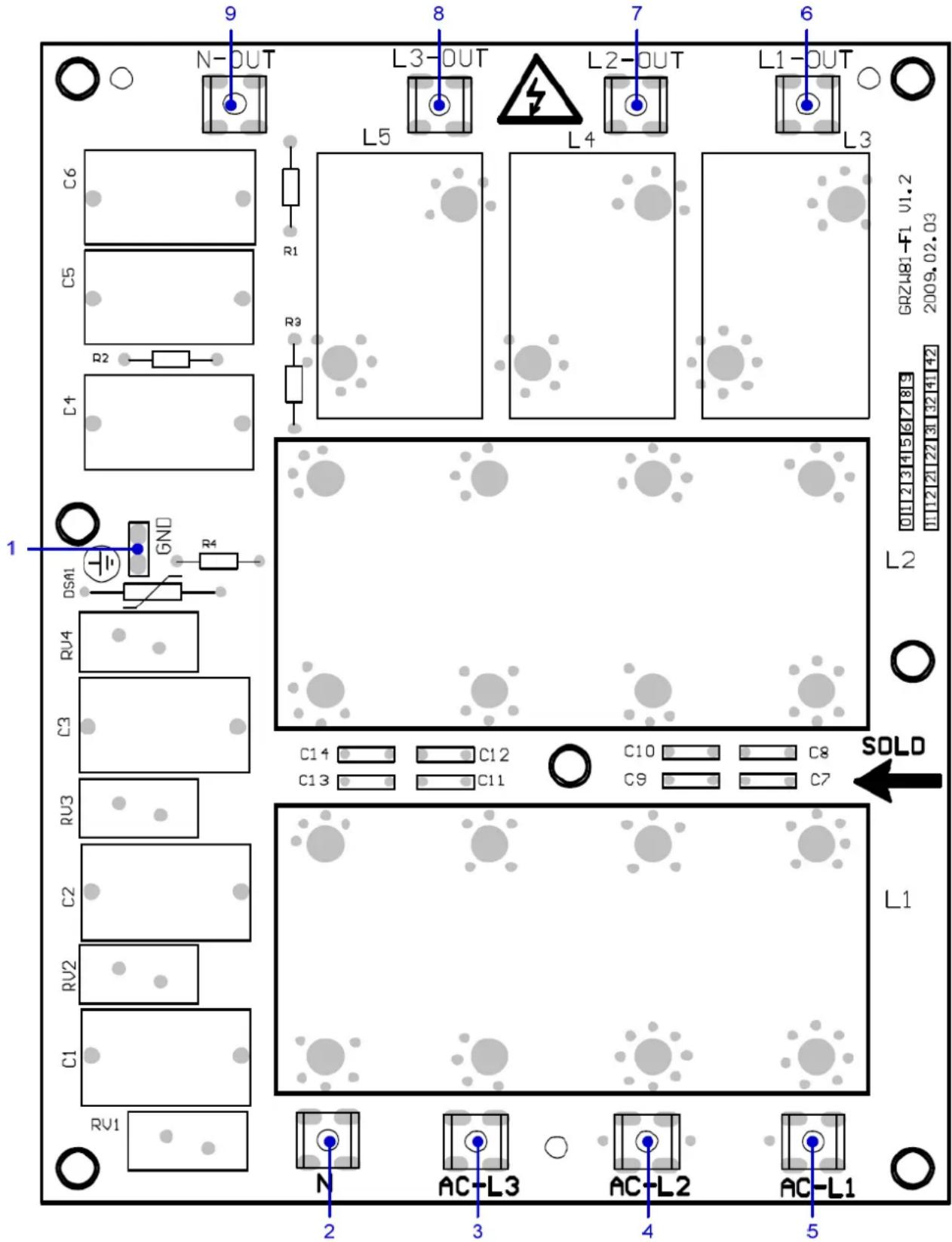

Uitleg van de print plaat voor de filter

1=Aarde	2=Voeding in N	3=Voeding in L3	4=Voeding in L2	5=Voeding in L1
6=Uitgang L1	7=Uitgang L2	8=Uitgang L1	9=Uitgang N

Beschrijving voor instellen DIP schakelaars van buitendeel

Diverse andere printplaten in het buitendeel

1=Adres codering aansluiting	2=Communicatie aansluiting met hoofdprint	3=Communicatie aansluiting met hoofdprint	4=Led aanduiding module	5=U fase ventilator
6=	7=	8=	9=
V fase ventilator	W fase ventilator	Oververhitting beveiliging ventilator interface	Nul aansluiting

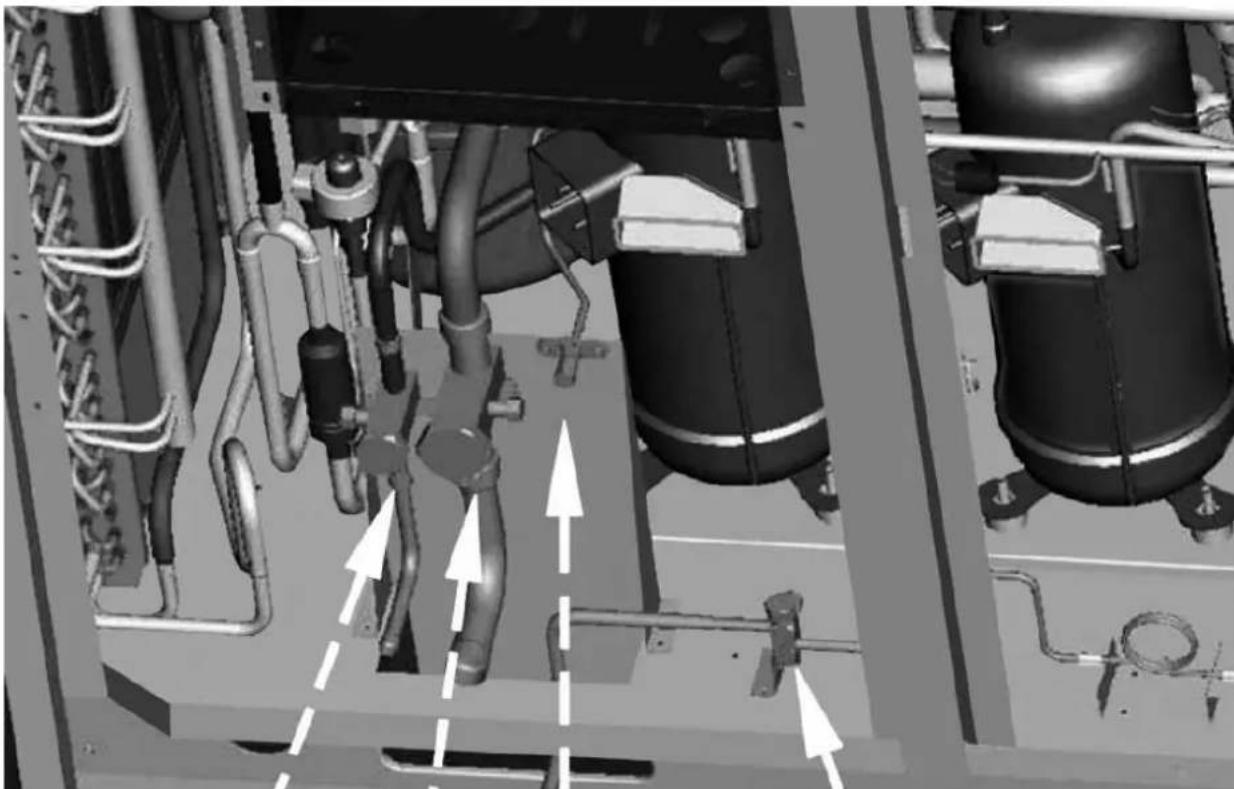

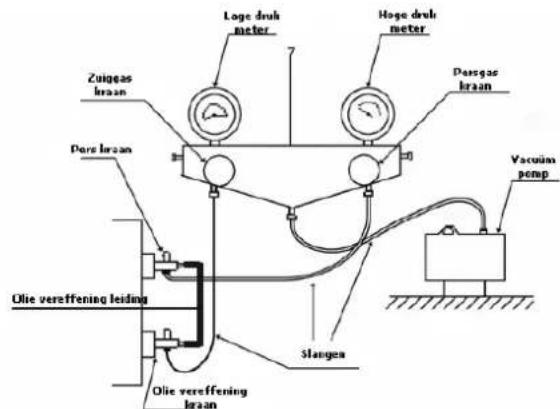

10. Installatie afvullen met koelmiddel

1. Het buitendeel wordt af fabriek al voorgevuld met koelmiddel. Na het installeren van de externe koelleidingen en binnendelen moet er extra worden bijgevuld.
2. Controleer of beide kranen zuig en pers dicht staan.
3. Pers eerst de gehele installatie af volgens de geldende richtlijnen en controleer of er geen lekker zijn. Sluit vervolgens de manometer set en de vacuümpomp aan volgens onderstaande afbeelding.

1. Als alles is gecontroleerd en er zijn geen lekken geconstateerd, dan kan het benodigde koelmiddel (R410A) erin. Indien de benodigde hoeveelheid niet in een keer in het systeem gaat, schakel dan de installatie in en trek de vloeistof op deze manier het systeem in. Mocht de omgevingstemperatuur zo laag zijn, dat het toestel alleen maar in verwarming kan worden ingeschakeld, gebruik dan de aansluiting zoals op onderstaande afbeelding.

Persgas leiding
Zuiggas leiding
Vloeistof vulnippel
Olie vereffenings kraan

OPMERKING

1. Het vullen van vloeistof via de extra vulnippel, mag alleen als het op de normale manier niet gaat.
2. Bij het vullen van koelmiddel tijdens bedrijf, moeten beide kranen ,vloeistof en gas open zijn.

11. Controle na installatie

Controlepunten	Probleem na installatie	Test
Is het toestel goed gemonteerd?	Het toestel kan naar beneden vallen of, er kan vibratie ontstaan
Is er een lek test gedaan?	Kan ontoereikend koel of verwarming vermogen geven
Is alles goed geïsoleerd	Kan condensatie problemen veroorzaken en lekkage
Is de condens afvoer getest?	Kan condensatie problemen veroorzaken en lekkage
Is de aansluitspanning gecontroleerd?	Kan kortsluiting / brand veroorzaken
Zijn kabels en buizen goed aangesloten?	Kan kortsluiting / brand veroorzaken
Is het toestel goed geaard?	Overspanning gevaar
Zijn de juiste kabel diameters gebruikt?	Kan kortsluiting / brand veroorzaken
Kan de lucht in of uitblaas probleemloos uitblazen / aanzuigen?	Kan te weinig koel of verwarming capaciteit leveren
Zijn de juiste koelleidingen toegepast?	Kan allerlei problemen veroorzaken

Test

1. Inspectie voor de test

• Controleer of er beschadigingen of andere dingen zijn die voor problemen kunnen zorgen.
• Controleer of de voeding op de juiste plaatsen zijn aangesloten en of de fasen (draairichting) allemaal op de juiste plaats zitten.
• Controleer de draairichting van de ventilator.
• Controleer of alle kranen die open moeten zijn ook open zijn.

2. Test

• Nadat alles is gecontroleerd wat hierboven wordt genoemd, moet de test door een erkend person worden uitgevoerd.
• Schakel de voeding in en bedien de toestellen d.m.v. de afstandsbediening.
• De ventilator en compressor van het buitendeel moeten binnen 1 minuut compleet zijn opgestart.
• Als men na het opstarten van de compressor een abnormaal geluid hoort, schakel dan direct de installatie uit en controleer de installatie.

12. Diagram van geïntegreerde systemen

DC Inverter Multi Connected airconditioners (GMV) bestaan uit een buitendeel en maximaal 16 binnendelen. het binnendeel kan zijn, een cassette, een wand, een satelliet en een vloermodel. De binnendelen worden bediend met een afstandsbediening en een bedrade bediening. Wanneer één binnendeel een commando krijgt zal de buitenunit opstarten Als alle binnendelen stoppen zal het buitenunit ook stoppen.

Binnendelen

Model	Koelen capaciteit (kW)	Verwarmen capaciteit (kW)	Voeding	Uitvoering
			220-240V1Ph~50Hz
GMV-R22G/NaB-K	2,2	2,5
GMV-R56G/NaB-K	5,6	6,3
GMV-R28G/NaG-K	2,8	3,2
GMV-R36G/NaG-K	3,6	4,0
GMV-R56G/NaG-K	5,6	6,3
GMV-R28T/Na-K	2,2	2,5
GMV-R36T/Na-K	2,8	3,2
GMV-R56T/Na-K	3,6	4,0
GMV-R71T/Na-K	5,6	6,3
GMV-R36P/Na-K	3,6	4,0
GMV-R45P/Na-K	4,5	5,0
GMV-R56P/Na-K	5,6	6,3
GMV-R71P/Na-K	7,1	8,0
GMV-R90P/Na-K	9,0	10,0
GMV-R28Zd/Na-K	2,8	3,2
GMV-R36Zd/Na-K	3,6	4,0
GMV-R50Zd/Na-K	5,0	5,8
GMV-R71Zd/Na-K	7,1	8,0
GMV-R90Zd/Na-K	9,0	10,0
GMV-R112Zd/Na-K	11,2	12,5

Buitendelen

Model	Koelen capaciteit (kW)	Verwarmen capaciteit (kW)	Voeding	Uitvoering
GMV-R160W/Na-M	16,0	17,6	380-415V 3Ph~50Hz
GMV-R450W3/Na-M	45,0	48,0
GMV-Pdm224W/NaB-M	22,4	25,0
GMV-Pdm280W/NaB-M	28,0	31,5

13. Onderhoud

Let op:

1. Schakel voor ieder vorm van onderhoud altijd eerst de voeding uit.
2. Reinig de toestellen binnen en buiten niet met een te vochtige doek of, spuit niet rechtstreeks water op het toestel, om elektrische schokken te voorkomen.

Let op:

1. Gebruik geen agressieve reinigingsmiddelen, zoals thinner aceton e.d., dit geeft beschadigingen op de buitenzijde van het toestel.
2. Reinig de toestellen binnen en buiten niet met een te vochtige doek of, spuit niet rechtstreeks water op het toestel, om elektrische schokken te voorkomen.

Voor aanvang van het seizoen controleren

• Controleer of de lucht in en uitgang van alle toestellen vrij zijn.
• Controleer de goede werking van de aarde.
• Controleer of alle batterijen in de afstandsbediening nog goed zijn.
• Controleer of alle luchtfilters goed schoon zijn en goed gemonteerd zijn.
• Controleer of alles nog goed is en goed is gemonteerd, bij twijfel, neem contact op met uw installateur.
  • Voordat men de eerste keer weer inschakelt moet de voeding eerst 8 uur zijn ingeschakeld.

Na het seizoen controleren

• Reinig alle filters en controleer alle buitendelen.
• Schakel de voeding van de installatie uit
• Verwijder alle vuil en stof van alle buitendelen
• Verwijder alle zichtbare roest en behandel deze met een goede verf.

14. Storingen

Storing	Belangrijkste controle display van het buitendeel						Adapter display	Compressor Printplaat			Ventilator printplaat
	LED1	LED2	LED3	LED4	LED5	LED6	Digital Display	LED1 (Rood)	LED2 (Geel)	LED3 (Groen)	LED1 (Rood) Regelmatig knippere
Normaal bedrijf	○	●	●	●	○	○	ON	○	●	●	1
Vorkoerde codering	○	●	○	●	○	○	-	-	-	-	-
Hoge druk beveiliging compressor	○	●	●	●	○	○	E1	-	-	-	-
Lago druk beveiliging compressor	●	○	●	●	○	○	E3	-	-	-	-
Max. temperatuur beveiliging compressor	○	○	●	●	○	○	E4	-	-	-	-
Overstroom beveiliging	●	●	○	●	○	○	E5	-	-	-	-
To weinig koudomiddel	●	○	○	○	○	○	E3	-	-	-	-
Communicatie storing tussen Master-slave module (display)	○	●	○	●	○	○	-	-	-	-	-
Communicatie storing tussen Invertersturing en hoofdregelaar	○	●	●	●	○	○	E5	●	○	○	-
Te hoge register temperatuur	○	○	○	○	○	○	E5	○	○	○	-
Afwijking van register sensor	○	○	○	○	○	○	E5	●	○	○	-
Fout stroom herkenning van sensor	○	○	○	○	○	○	E5	○	○	○	-
Geblokkeerde rotor	○	○	○	●	○	○	E5	-	-	-	-
Directe bevoiligging van de compressor	○	○	○	○	○	○	E5	○	○	○	-
Te hoge spanning	○	○	○	○	○	○	E5	○	○	●	-
Te lage spanning	○	○	○	○	○	○	E5	○	○	●	-
Afwijking IPM	○	○	○	○	○	○	E5	○	●	○	-
Desynchronisatie motor	●	●	○	●	○	○	E5	○	○	○	-
Te hoog toerental	●	○	○	○	○	○	E5	○	○	○	-
Fase ontbroekt	○	●	○	●	○	○	E5	○	●	○	-
Temperatuur afwijking	○	●	○	○	○	○	E5	○	○	○	-
Wisselspanning beveiliging	●	●	○	○	○	○	E5	●	○	○	-
Sensor verbindingen	○	○	○	○	○	○	E5	○	○	○	-
Omgevingstemperatuur sensor op de printploat	○	●	○	○	○	○	E5	○	●	○	-
Start fout	○	○	○	●	○	○	E5	○	○	●	-
Overspanning beveiliging	●	○	○	○	○	○	E5	-	-	-	-
Afwijling PFC	●	○	○	●	○	○	E5	-	-	-	-
Aandrijf module terug gezet	○	●	○	●	○	○	E5	-	-	-	-
Afwijking in de frequentie van de compressor	○	○	○	●	○	○	E5	-	-	-	-

Storingen

Storing	Belangrijkste controle display van het buitendeel						Adapter display	Compressor Printplaat			Ventilator printplaat
	LED1	LED2	LED3	LED4	LED5	LED6	Digital Display	LED1 (Rood)	LED2 (Geel)	LED3 (Groen)	LED1 (Rood) Regelmatig knipperon
	○	○	●	○	○	○	-	-	-	-	2
Ventilator module beveiliging	●	○	●	○	○	○	-	-	-	-	4
Afwijking stuurspanning ventilator	○	○	●	○	○	○	-	-	-	-	3
Afwijking stroom ventilator	○	●	●	○	○	○	-	-	-	-	6
Ventilator oververhitting	○	○	○	●	○	○	-	-	-	-	5
Communicatie storing tussen ventilator en regelaar	●	○	○	●	○	○	E6	-	-	-	-
Ontdocien (normaal, geen storing)	○	○	○	●	○	○	-	-	-	-	-
Olie retour halen (normaal, geen storing)	○	○	○	○	○	○	-	-	-	-	-
Olie stand (normaal, geen storing)	○	○	○	○	○	○	-	-	-	-	-
Online test	●	○	●	●	○	○	-	-	-	-	-
Buitentemperatuur voeler fout	●	●	●	○	○	○	F4	-	-	-	-
Sensor fout temperatuurvoeler registeringang	○	●	●	○	○	○	F5	-	-	-	-
Sensor fout middelste temperatuurvoeler register	○	○	○	●	○	○	F6	-	-	-	-
Sensor fout temperatuurvoeler registeruitgang	○	○	●	○	○	○	F7	-	-	-	-
Variabele frequentie fout ventilator	○	●	○	○	○	○	F9	-	-	-	-
Vaste frequentie 1 fout ventilator	●	●	○	○	○	○	F8	-	-	-	-
Vaste frequentie 2 fout ventilator	○	●	○	○	○	○	F8	-	-	-	-
Variabele frequentie bewaking ventilator fout	○	●	●	○	○	○	F9	-	-	-	-
Vaste frequentie 1 bewaking fout	○	○	●	○	○	○	-	-	-	-	-
Vaste frequentie 2 bewaking fout	●	○	●	○	○	○	-	-	-	-	-
Hoge druk voeler fout	○	○	○	○	○	○	Fc	-	-	-	-
Lage druk voeler fout	○	○	○	○	○	○	Fd	-	-	-	-
Verschil tussen toegekende codes en het aantal modulen	○	○	○	●	○	○	-	-	-	-	-
Uitschakelen toestel wegens fout in andere module	●	○	○	●	○	○	-	-	-	-	-

Betekenis: ☉ Knippert; ● Uit; ○ Aan;

15. Probleem oplossen

Let op:

• Als er tijdens het gebruik van de installatie zich afwijkende problemen voordoen, schakel dan de installatie uit en neem contact op met uw installateur,
• Laat reparaties alleen uitvoeren door erkend personeel. Eigenhandig handelen kan leiden tot nog meer problemen of letsel.

Controleer eerst de volgende punten voor u contact opneemt.

Probleem	Oorzaak	Oplossing
Installatie schakelt niet in	Zekering defect / uitgeschakeld	Zekering vervangen / inschakelen
	Voeding uitgeschakeld	Installatie opnieuw inschakelen
	Niet op de voeding aangesloten	Aansluiten op de voeding
	Batterijen afstandsbediening leeg	Vervang batterijen
	Afstandsbediening buiten bereik	Controleer afstand max. 8 meter
Installatie stopt direct	Lucht in of uitgang geblokkeerd (buiten)	Verwijder de obstakels
Abnormale verwarming / koeling	Lucht in of uitgang geblokkeerd (binnen)	Verwijder de obstakels
	Temperatuur fout ingesteld	Goede temperatuur instellen
	Ventilator snelheid te laag ingesteld	Goede snelheid instellen
	Uitblaas staat verkeerd	Uitblaas goed instellen
	Ramen of deuren open	Sluit ramen en deuren
	Directe inval van zon	Sluit gordijnen en rolluiken e.d.
	Te veel personen in een ruimte
	Te veel warmte bronnen in een ruimte	Schakel warmte bronnen uit
	Filter zit dicht	Reinig het filter

Let op:

Als de problemen niet door bovenstaande punten opgelost kunnen worden dan neemt u contact op met uw installateur.

De volgende verschijningen zijn geen storingen

"Storing"		Oorzaak
De installatie schakelt niet in	Toestel wordt direct na het inschakelen opnieuw gestart	Tijd beveiliging van 3 minuten
	Toestel is al ingeschakeld	Toestel werkt 1 minuut in wacht stand
Er komt mist uit het toestel	Bij koeling	Vochtige binnen lucht wordt snel afgekoeld
Geluid	Constant geruis tijdens koel werking	Geluid van de lucht stroming in het toestel
	Geluid bij het in en uitschakelen van het toestel	Geluid van koelmiddel
	Krakend geluid tijdens bedrijf	Dit is het uitzetten en inkrimpen van het materiaal
Stof komt uit het toestel	Stof komt uit het binnendeel	Toestel lang niet gebruikt
Er komt een vreemde geur uit	Tijdens bedrijf	Dit komt als het toestel lang niet is gebruikt
