Type apparaat	Split airconditioner - buitenunit
Merk	Gree
Model	GWHD42NK3AO
Capaciteitscode	42
Afmetingen (L x D x H)	1015 x 440 x 1103 mm
Gewicht	102 kg
Voeding	220-240 V ~ 50 Hz
Zekeringwaarde	20 A
Minimale aderdiameter	2,5 mm²
Koelmiddel	R410A
Fabrieksvulling koelmiddel	4,8 kg
Maximaal aantal aangesloten binnendelen	5
Maximale totale leidinglengte	80 m
Maximale lengte per toestel	25 m
Maximaal hoogteverschil (binnen-buiten)	15 m
Maximaal hoogteverschil (binnen-binnen)	7,5 m
Werking	Koelen en verwarmen
Afstandsbediening	Draadloos en bedraad
Filterreiniging	Regelmatig reinigen met water of stofzuiger
Beveiligingen	Hogedruk, lagedruk, oververhitting, IPM, fasefout, overspanning/onderspanning
Installatie	Alleen door erkend installateur volgens geldende voorschriften

Veelgestelde vragen - GWHD42NK3AO GREE

Hoe installeer ik de Gree GWHD42NK3AO buitenunit?

De installatie moet worden uitgevoerd door een erkend koeltechnisch bedrijf. Zorg voor een stevige ondergrond, voldoende ventilatieruimte en houd de minimale afstand tot brandbare oppervlakken van 1,5 meter aan. Sluit de koelleidingen en elektrische bedrading aan volgens het schema in de handleiding. Monteer altijd een werkschakelaar.

Wat is de aanbevolen reinigingsfrequentie van de filters?

Reinig de filters elke 2 tot 4 weken, afhankelijk van gebruik. Gebruik een stofzuiger of spoel ze af met water. Laat de filters volledig drogen voordat u ze terugplaatst. Vuile filters verminderen de koel- en verwarmingscapaciteit.

Wat betekent foutcode E1 op het display?

Foutcode E1 duidt op een hogedrukbeveiliging. Schakel het apparaat uit en neem contact op met uw installateur. Controleer of de luchtinlaat en -uitlaat niet geblokkeerd zijn.

Kan ik de airconditioner zelf repareren?

Nee, probeer nooit zelf reparaties uit te voeren. Dit mag alleen door een erkend koeltechnisch bedrijf worden gedaan. Onjuiste reparatie kan leiden tot elektrische schokken, brand of schade aan het systeem.

Hoeveel binnendelen kan ik op deze buitenunit aansluiten?

Maximaal 5 binnendelen. De som van de capaciteitscodes van de binnendelen moet tussen 50% en 150% van de capaciteitscode van de buitenunit (42) liggen.

Wat is de maximale lengte van de koelleidingen?

De totale leidinglengte mag maximaal 80 meter zijn, met een maximale lengte per aangesloten toestel van 25 meter. Het hoogteverschil tussen buitenunit en binnendeel mag maximaal 15 meter zijn.

Hoe vul ik extra koelmiddel bij?

Alleen een erkend installateur mag koelmiddel bijvullen. De fabrieksvulling is 4,8 kg R410A. Als de persleiding langer is dan 50 meter, moet er extra koelmiddel worden toegevoegd met 22 gram per extra meter.

Wat doe ik als de airconditioner niet start?

Controleer of de stekker goed is aangesloten, of de zekering of aardlekschakelaar niet is uitgeschakeld, en of de batterijen van de afstandsbediening niet leeg zijn. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met uw installateur.

Hoe activeer ik de geforceerde ontdooifunctie?

Zet het toestel in de verwarmingsmodus op 16°C en druk binnen 5 seconden driemaal afwisselend op de knoppen '+' en '-'. De functie wordt uitgeschakeld bij een modusconflict of na 10 minuten.

Wat zijn de afmetingen en het gewicht van de buitenunit?

De afmetingen zijn 1015 mm (L) x 440 mm (D) x 1103 mm (H) en het gewicht is 102 kg.

GEBRUIKSAANWIJZING GWHD42NK3AO GREE

Gebruikershandleiding Free Match

Split airconditioning Buiten unit

Lees voor het in gebruik nemen eerst deze gebruiksaanwijzing aandachtig door.

◆ Instructies voor in gebruik name 3◆ Hoe werkt de airconditioning 5◆ Instructies voor installatie 6◆ Werking van de afstandsbediening 8◆ Werking van de afstandbediening (bedraad) 12◆ Reiniging en onderhoud van filters 23◆ Storingen 25◆ Installatie Buitendeel 27◆ Probleem Oplossen 33
	Dit symbool staat voor handelingen die verboden zijn.		Dit symbool staat voor handelingen die moeten worden uitgevoerd
Bedankt dat u gekozen heeft voor een GREE airconditioner, lees deze handleiding eerst door voor het toestel wordt gebruikt en bewaar deze handleiding goed .
De afbeeldingen die gebruikt worden in deze handleiding kunnen afwijken van de geleverde uitvoering, sommige modellen hebben een display andere niet, echter de positie en de uitvoering zijn gelijk aan de werkelijke uitvoering.
Deze airconditioning is niet bedoeld voor gebruik door mensen, inclusief kinderen, met een beperkte kennis, zonder dat ze worden geïnstrueerd door een bevoegd persoon. Kinderen mogen de airconditioner alleen bedienen onder toezicht.
	Als de airconditioner niet meer wordt gebruikt en moet worden afgebroken laat dit dat doen door een erkend koeltechnisch bedrijf dat hiervoor bevoegd is.

Aarde: zorg voor een goede aardeZorg dat er een goede aarde is geïnstalleerd, gebruik hiervoor niet de waterleiding of de gasleiding.	Controleer of de stekker eruit is als het toestel lange tijd niet wordt gebruikt.Dit kan een elektrische schok veroorzaken of er kan vuur ontstaan.	Selecteer de juiste temperatuur
Laat geen ramen en deuren open langer dan noodzakelijkDit kan van invloed zijn op de capaciteit	Blokkeer de in en uitgang van het binnen en buiten deel nietDit kan zorgen voor storingen en te weinig capaciteit.	Houd explosieve stoffen uit de buurt van de airconditioner.Dit kan leiden tot explosie.

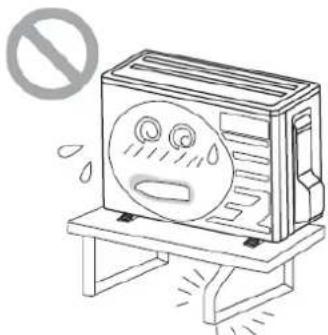

Controleer of de beugel of ondergrond sterk genoeg is.Indien dit niet het geval is kan dit leiden tot gevaarlijke situaties.	Ga niet staan of zitten op het buitendeel.Plaats niets op of rondom het buitendeel.	Probeer de airconditioner niet zelf te repareren.Laat dit doen door een erkend bedrijf.

Belangrijk

1. Het installatiewerk moeten worden uitgevoerd door een erkend bedrijf volgens de geldende voorschriften.
2. Neem voor het plaatsen van de airconditioner contact op met de plaatselijke instanties om te controleren of de airconditioning op de gekozen positie mag worden geplaatst.
3. Het afbreken van de airconditioner moet worden uitgevoerd door een erkend bedrijf volgens de geldende voorschriften.
4. Installeer de airconditioner zo dat de airconditioner vanuit alle zijden goed bereikbaar is en men goed onderhoud uit kan voeren.

Basis regels voor installatie

Het installeren op de volgende plaatsen kan storingen veroorzaken. Indien er twijfel bestaat neem dan contact op met uw leverancier.

• Een plaats waar hoge temperaturen, dampen, ontvlambare gassen of vluchtige stoffen aanwezig zijn.
• Een plaats waar hoog frequente golven worden opgewekt, door radio signalen lasapparatuur of medisch materiaal.
• Een plaats waar een hoog zoutgehalte aanwezig is zoals aan de kust.
• Een plaats waar veel oliedamp (machine olie) in de lucht zit.
• Een plaats waar veel zwaveldamp in de lucht zit.
• Andere plaatsen met speciale omstandigheden.

Plaatsing van het buitendeel

1. Kies een plaats die geen geluidoverlast veroorzaakt voor andere omwonende.
2. Kies een plaats waar voldoende wordt geventileerd.
3. Kies een plaats waar het toestel vrij kan uitblazen.
4. De gekozen plaats moet het totale gewicht van het toestel kunnen dragen.
5. Kies bij voorkeur een plaats waar het toestel niet direct in de zon staat of wordt beïnvloed door een sterke wind.
6. Zorg ervoor dat de gekozen opstelling voldoende plaats biedt voor onderhoud en eventuele reparaties.
7. Het hoogte verschil mag maximaal 5 meter bedragen en de lengte van de koelleiding 10 meter.
8. Kies een plaats waar het toestel beschermd is tegen vandalisme.
9. Zorg er tevens voor dat de gekozen plaats past een het stedelijk beeld.

Veiligheidsvoorschriften

1. De voeding met overeenkomen met de gegevens op de typeplaat en de diameter van de voedingskabel moet voldoende groot zijn.
2. Maak de voedingskabel niet oneindig lang.
3. Het toestel moet deugdelijk zijn geaard, laat dit uitvoeren door een erkend bedrijf
4. De minimale afstand tot brandbare oppervlakten is 1,5 meter.
5. Het toestel moet worden geïnstalleerd volgens de geldende richtlijnen.
6. Er moet een werkschakelaar worden gemonteerd in de voeding.

Notitie:

- Controleer voor het inschakelen of alle elektrische bedrading goed is gemonteerd, verkeerde bedrading kortsluiting veroorzaken. Dit valt niet onder de garantie.

Aarde voorschriften

1. Een airconditioner moet worden geaard volgens de geldende voorschiften.
2. De aarde heeft de kleuren geel - groen en mag daarom nergens anders voor gebruikt worden.
3. De aarde weerstand moet voldoen aan de wettelijk gestelde eisen.
4. Gebruik geen waterleiding, gasleiding of dergelijke als aarde.

Naam en functie van ieder onderdeel

• Alle elektrische aansluitingen moeten conform de NEN 1010 zijn aangesloten en volgens de plaatselijk geldende normen.
  • Voor de elektrische aansluitingen zie schema op iedere unit binnen en buiten.
• Alle bedradingen moeten worden uitgevoerd door een gekwalificeerd persoon.
• Op ieder airconditioner moet een werkschakelaar worden gemonteerd die de gehele airconditioning spanningsloos kan maken.

• Zorg voor een goede aarde.
- De bedrading moet voldoen aan de geldende normen.

Buitendeel
No.	Omschrijving
1	Bescherm rooster
2	Aansluitingen (kranen)

Let op:

Deze afbeeldingen stellen een schematisch voorbeeld voor en kunnen afwijken van de werkelijke uitvoering.

• Als de voedingskabel beschadigd is, dan moet dit worden vervangen door een gekwalificeerd persoon.
• Overtuig uzelf ervan dan de voeding is uitgeschakeld voor er met elektrische werkzaamheden word begonnen.
• De temperatuur van de koelleidingen kunnen hoog oplopen, zorg ervoor dat de voeding en signaal kabel niet tegen de koelleidingen aan komen.

Buitendeel
No.	Omschrijving
1	Bescherm rooster
2	Aansluitingen (kranen)

Let op:

Deze afbeeldingen stellen een schematisch voorbeeld voor en kunnen afwijken van de werkelijke uitvoering.

Omschrijving				GWHD(18) NK 3KO
Elektrische info
Voeding				220 - 240V ~50 Hz
Afzeker waarde				20		Amp.
Minimale ader doorsnede				2,5		mm2
Afmetingen
			L	890		mm
			P	362		mm
			H	700		mm
				52		kg
Omschrijving			GWHD(24) NK 3MO
Elektrische info
Voeding			220 - 240V ~50 Hz
Afzeker waarde			16			Amp.
Minimale ader doorsnede			2,5			mm2
Afmetingen
			L	920		mm
			P	280		mm
			H	790		mm
				75		kg
Omschrijving			GWHD(36) NK 3BO
Elektrische info
Voeding			220 - 240V ~50 Hz
Afzeker waarde			20			Amp.
Minimale ader doorsnede			2,5			mm2
Afmetingen
			L	1015		mm
			P	440		mm
			H	1103		mm
				102		kg

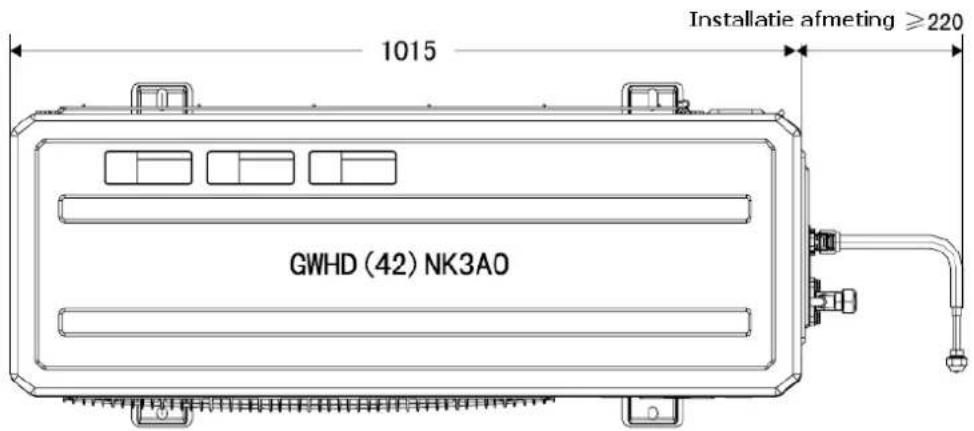

Omschrijving			GWHD(42) NK 3AO
Elektrische info
Voeding			220 - 240V ~50 Hz
Afzeker waarde			20			Amp.
Minimale ader doorsnede			2,5			mm2
Afmetingen
			L	1015		mm
			P	440		mm
			H	1103		mm
				102		kg

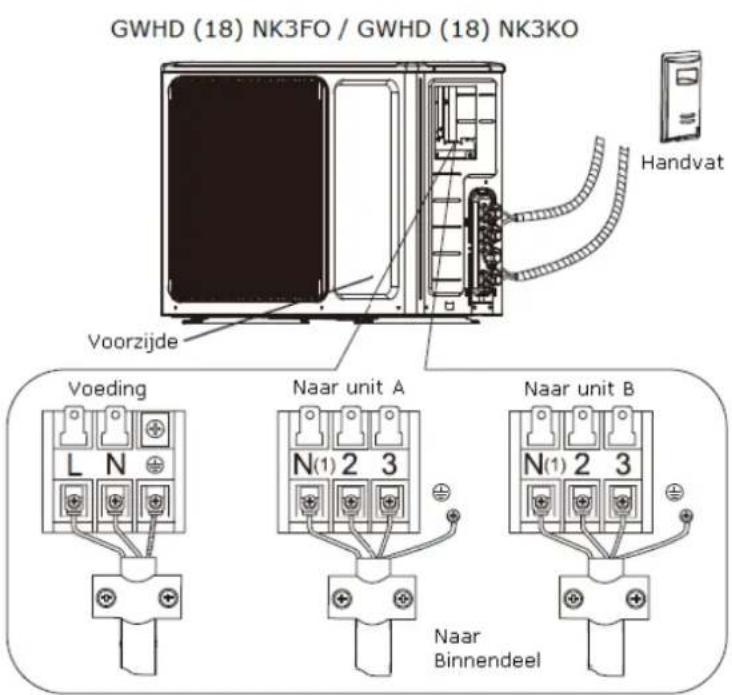

Elektrische aansluitingen

GWHD(18) NK 3FO

1. Verwijder het handvat aan de rechterzijde van het toestel (een schroef).
2. Verwijder de trekontlasting en verbind de kabels in de juiste volgorde. De aansluiting moeten overeenkomen met de aansluitingen op het binnendeel.
3. Sluit de voeding aan en zet vast met de trekontlasting.
4. Controleer of de kabels goed vast zitten.
5. Monteer het handvat.

Monteer altijd een werkschakelaar op het buitendeel.

Verkeerde bedrading kan voor kortsluiting zorgen en daarmee beschadiging van het toestel.

Controleer dat de koelleidingen en de elektrische bedrading van toestel A en B met elkaar overeenkomen en op de juiste manier zijn aangesloten.

De elektrische aansluitingen moeten volgens de geldende regels worden aangesloten.

Let op:

Deze afbeeldingen stellen een schematisch voorbeeld voor en kunnen afwijken van de werkelijke uitvoering.

Elektrische aansluitingen

GWHD(24) NK 3GO / GWHD(24) NK 3MO

1. Verwijder het handvat aan de rechterzijde van het toestel (een schroef).
2. Verwijder de trekontlasting en verbind de kabels in de juiste volgorde. De aansluiting moeten overeenkomen met de aansluitingen op het binnendeel.
3. Sluit de voeding aan en zet vast met de trekontlasting.
4. Controleer of de kabels goed vast zitten.
5. Monteer het handvat.

Let op:

Deze afbeeldingen stellen een schematisch voorbeeld voor en kunnen afwijken van de werkelijke uitvoering.

Monteer altijd een werkschakelaar op het buitendeel.

Verkeerde bedrading kan voor kortsluiting zorgen en daarmee beschadiging van het toestel.

Controleer dat de koelleidingen en de elektrische bedrading van toestel A en B en C met elkaar overeenkomen en op de juiste manier zijn aangesloten.

De elektrische aansluitingen moeten volgens de geldende regels worden aangesloten.

Elektrische aansluitingen

GWHD(36) NK 3BO

1. Verwijder het handvat aan de rechterzijde van het toestel (een schroef).
2. Verwijder de trekontlasting en verbind de kabels in de juiste volgorde. De aansluiting moeten overeenkomen met de aansluitingen op het binnendeel.
3. Sluit de voeding aan en zet vast met de trekontlasting.
4. Controleer of de kabels goed vast zitten.
5. Monteer het handvat.

Let op:

Deze afbeeldingen stellen een schematisch voorbeeld voor en kunnen afwijken van de werkelijke uitvoering.

Monteer altijd een werkschakelaar op het buitendeel.

Verkeerde bedrading kan voor kortsluiting zorgen en daarmee beschadiging van het toestel.

Controleer dat de koelleidingen en de elektrische bedrading van toestel A en B en C met elkaar overeenkomen en op de juiste manier zijn aangesloten.

De elektrische aansluitingen moeten volgens de geldende regels worden aangesloten.

Elektrische aansluitingen

GWHD(42) NK 3AO

1. Verwijder het handvat aan de rechterzijde van het toestel (een schroef).
2. Verwijder de trekontlasting en verbind de kabels in de juiste volgorde. De aansluiting moeten overeenkomen met de aansluitingen op het binnendeel.
3. Sluit de voeding aan en zet vast met de trekontlasting.
4. Controleer of de kabels goed vast zitten.
5. Monteer het handvat.

Let op:

Deze afbeeldingen stellen een schematisch voorbeeld voor en kunnen afwijken van de werkelijke uitvoering.

Monteer altijd een werkschakelaar op het buitendeel.

Verkeerde bedrading kan voor kortsluiting zorgen en daarmee beschadiging van het toestel.

Controleer dat de koelleidingen en de elektrische bedrading van toestel A en B en C met elkaar overeenkomen en op de juiste manier zijn aangesloten.

De elektrische aansluitingen moeten volgens de geldende regels worden aangesloten.

Energieniveau en Capaciteitscode

	Energie niveau	Capaciteitscode 100%	Aantal binnendelen
Binnendeel	09	25
	12	35
	18	50
	21	60
	24	71
Buitendeel	18	60	max. 2
	24	90	max. 3
	36	100	max. 4
	42	120	max. 5

De som van de capaciteitscodes moet ongeveer liggen tussen 50% - 150% van het gekozen buitendeel. Dit betekend dat u zelf kunt bepalen hoeveel en welke binnendelen met een bepaalde capaciteit u kunt aansluiten.

Maximale lengte en hoogte verschil van de koelleiding

		Maximale lengte				Koelleiding
		18	24	36	42	18	24	36	42
Totale lengte		20	70	70	80	L_1+L_2	L_1+L_2+L_3	L_1+L_2+L_3+L_4	L_1+L_2+L_3+L_4+L_5
Max. lengte per toestel		10	20	20	25	Lx
Max.opstellinghoogte	Buitendeel enbinnendeel	5	10	15	15	H1
	Binnendeel enbinnendeel	2,5	5	7,5	7,5	H2

Afmetingen koelleiding

Binnendeel	Zuigleiding	Persleiding
09, 12	38	14
18	12	14
21, 24	58	38

Afmetingen van de koelleidingen tussen binnen en buitendeel.

Koelleiding aansluitstukken (extra bijgeleverd)

Tijdens installatie van het buitendeel kunt u gebruik maken van de bijgeleverde hulpstukken (zakje in het buitendeel). Onderstaand de afmetingen en specificaties.

Specifications

Serie no.	Hulpstuk specificatie(1 → 2)	Afm. L1 (mm)	Afm. L2 (mm)	Aantal
1	14 38	79	88	1
2	12 38	113	118	1
3	12 58	113	123	1
4	38 14	111	141	1
5	58 38	176	165	1
6	38 12	111	95	2

Koelleiding aansluitstukken (extra bijgeleverd)

Tijdens installatie van het buitendeel kunt u gebruik maken van de bijgeleverde hulpstukken (zakje in het buitendeel). Onderstaand de afmetingen en specificaties.

Specifications

Serie no.	Hulpstuk specificatie (1 → 2)	Afm. L1 (mm)	Afm. L2 (mm)	Aantal
1	14 38	79	88	2
2	12 38	113	118	2
3	12 58	113	123	2
4	38 14	111	141	1
5	58 38	176	165	1
6	38 12	111	95	1
7	58 12	176	133	1

Koelmiddel bijvullen en testen

a) Bijvullen koelmiddel

1) Alle Buitendelen zijn af fabriek voorgevuld met koelmiddel. Het is noodzakelijk afhankelijk, van het binnendeel en de lengte van de koelleiding, dat er koelmiddel moet worden bijgevuld.

Model	GWHD(36)NK3BO	GWHD(42)NK3AO
Vulling (kg)	4,3	4,8

Dit is de standaard vulling af fabriek.

b) Berekenen van koelmiddel dat moet worden bijgevuld

2) Als de totale koelmiddelleiding (persleiding) kleiner is dan in de onderstaande tabel, dan hoeft er niet extra worden bijgevuld.

Model	Totaal persleidinglengte (a+b+c+d+e)
GWHD(36)NK3BO	≤ 40 mtr.
GWHD(36)NK3AO	≤ 50 mtr.

Extra koelmiddel vulling= Σ extra persleiding lengte x 22 gram/meter (persleiding 1/4). Opmerking: Als de totale koelleiding lengte groter is dan in bovenstaande tabel, dan is het extra bij te vullen koelmiddel 22 gram/meter

3) Voorbeeld: GWHD(42)NK3AO

De totale lengte van iedere koelleiding is: e+d+c+b+a = 20+20+15+5+5 = 65 meter.

Hieruit volgt dat er extra koelmiddel moet worden toegevoegd:

(65-50) X 0,022 = 0,33kg.

Opmerking er is geen extra koelmiddel nodig als de persleiding korter is dan 50 meter.

4) Noteer de bijgevulde hoeveelheid koelmiddel.

Vacumeren en lektesten

1. Verwijder de moeren van de kranen.
2. Plaats de koelleiding recht boven de kranen en draai de moeren met de hand vast.
3. Draai de moeren vast met een passende sleutel en volgens de voorschriften.
4. Verwijder de eindkappen van de kranen.
5. Plaats een manometerset en sluit de stikstofcilinder aan.
6. Zet de installatie op stikstofdruk. (Max. 1,3 x MTW)
7. Sop alle koppelingen en lassen af met zeepsop of ander testmiddel.
8. Controleer of alles 100% dicht is, verhelp eventuele lekkage.
9. Laat de druk af en vacumeer, tot de benodigde druk.
10. Verwijder de vacuümmeter en pomp.
11. Draai de inbusschroeven los en controleer opnieuw met een lektester of alles dicht is.
12. Plaats de eindkappen terug

Laat het toestel proefdraaien en controleer de druk.

Adapter voor 18 K toestel (binnendeel)

Installatie van de condens aansluiting Als het toestel wordt gebruikt om mee te verwarmen, dan zal er ook condens worden gevormd tijdens bedrijf.

Installeer indien nodig het bijgeleverde hulpstuk, volgens bovenstaande tekening.

Onderhoud

Gebruik alleen materialen en meetmiddelen die bestemd zijn voor R 410A.

Gebruik koelleidingen die geschikt zijn voor koelmiddel R 410 A.

Gebruik geen bijtende of etsende reinigingsmiddelen het toestel schoon te maken.

De installatie moet worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen en deze handleiding.

Neem contact op met uw leverancier bij eventuele vragen om problemen te voorkomen.

Zorg voor voldoende ruimte rondom het toestel.

c) Aandachtpunten na installatie

Aandachtpunten	Mogelijke storingen
Is ieder onderdeel en component op de juiste manier geïnstalleerd?	Het toestel kan vallen, vibreren of een ander geluid maken.
Is de vacuum / pers test uitgevoerd?	Dit kan leiden tot minder koeling (verwarming).
Is alles goed geïsoleerd?	Condens en waterdruppels kunnen optreden.
Is de condensafvoer getest?	Condenswater lekkage
Is de voeding overeenkomstig met de gegevens op de typeplaat?	Dit zorgt voor elektrische storingen.
Zijn de koelleiding en kabels goed aangesloten?	Dit zorgt voor elektrische storingen en niet goed werken van het toestel
Is het toestel goed geaard?	Dit kan elektrisch sluiting voorkomen.
Is alles aangesloten volgens de geldende normen?	Dit zorgt voor elektrische storingen.
Zijn er geen obstakels voor de lucht in/uit laat geplaatst voor binnen of buitendeel?	Dit kan leiden tot minder koeling (verwarming).
Is de totale lengte en koelmiddel inhoud genoteerd?	Dit kan problemen opleveren met het bijvullen van de koelmiddel inhoud.

d) Uittesten

1) Controleer of alles goed aan gesloten en er verder geen beschadigingen zijn opgetreden tijdens transport.
2) Controleer of alle elektronische aansluitingen goed zijn aangesloten.
3) Controleer of de draairichting van de ventilator goed is.
4) Controleer of alle ventielen zijn open gedraaid.
5) De installatie moet gebeuren door gekwalificeerd personeel
6) Schakel de voeding en de werkschakelaar in en bediende via de afstandbediening het toestel op "ON"
7) De ventilator en de compressor starten binnen 1 minuut.
8) Als de compressor of de ventilator een geluid maak wat niet als normaal klink, schakel de gelijk het toestel uit.

Waarschuwing!

1) Indien er abnormale condities zijn, schakel dan direct de voeding uit en neem contact op met uw leverancier/installateur. Bij langdurig verkeerde werking kan dit de airconditioner beschadigen.
2) Ga bij een eventuele storing niet zelf het toestel repareren, hal er professionele hulp bij.

1 Controleer voor u contact opneemt de volgende punten:

Probleem	Oorzaak	Actie
Het toestel start niet	Zekering stuk of aardlekschakelaar uitgeschakeld.	Vervang de zekering of schakel de aardlekschakelaar in.
	Geen voeding	Schakel toestel in na inschakelen voeding
	Stekker niet goed ingestoken	Steek de stekker goed in
	Slechte of lege batterijen	Vervang de batterijen
	Toestel reageert niet op de afstandsbediening.	Hou de afstand tot het toestel binnen 8 meter.
Het toestel stopt kort na de start	Uitblaas / inlaat verstopt	Verwijder de obstakels
Koelen / verwarmen	Uitblaas / inlaat verstopt	Verwijder de obstakels
	Verkeerd ingestelde temperatuur	Stel de temperatuur goed in
	Te lage ventilator snelheid	Stel de juiste ventilator snelheid in
	Verkeerde uitblaas richting	Stel de juiste richting in
	Geopende deuren en ramen	Sluit ramen en deuren
	Direct zonlicht	Sluit gordijnen, rolluiken enz.
	Te veel mensen in de ruimte
	Te veel warmte bronnen in de ruimte
	Vuile filters	Reinig filters

Opmerking: Als het toestel na het controleren van bovenstaande punten nog steeds niet goed werkt neem dan contact op met uw leverancier / installateur.

2 Probleem oplossen

Probleem		Oorzaak
Het toestel start niet	Het toestel stopt kort na de start	De overbelastingbeveiliging van het toestel zorgt voor een starttijdvertraging van 3 minuten.
	Als de voeding wordt ingeschakeld	Het toestel is 1 minuut in stand-by geschakeld
Het toestel blaast damp uit	Als de koeling start	De hoge relatieve vochtigheid wordt te snel afgekoeld
Het toestel maakt geluid	Het toestel "ratelt" als het inschakelt	Dit geluid wordt veroorzaakt door het ingebouwd elektronisch expansie ventiel
	Het toestel "sist" tijdens de koelmodus	Dit is het geluid als het koelmiddel door het systeem wordt geperst.
	Het toestel "sist" als het stopt of inschakelt	Dit is het geluid van het koelmiddel dat stopt dat door het toestel gaat.
	Het toestel "sist" tijdens bedrijf	Condenswater wordt afgevoerd
	Het toestel "werkt" tijdens bedrijf	Dit is het werken van de behuizing door opwarmen of inkrimpen van het materiaal
Het toestel blaast stof uit	Als het toestel na lage tijd niet is gebruikt en wordt opgestart	Het stof wordt uitgeblazen
Het toestel ruikt niet fris	Als het toestel in bedrijf is	Dit is de lucht die is geabsorbeerd en wordt uitgeblazen

3 Storing omschrijving

Als er storingen optreden terwijl het toestel in bedrijf is, dan wordt dit weergegeven op de bedraade afstandsbediening en op de hoofdprint van het buitendeel.

Controleer voor meer details en de betekenis van de storing, onderstaande tabel.

Storing	Display buiten	Indicatie LED aantal keer knipperen			Display Binnen Vloer/ plafond	Bedraade bediening	Storing type
		Bedrijf LED	Koel LED	Verwarmen LED
Hoge druk beveiliging	E1	1X			E1	E1	Buiten
Uitschakelen complete unit	E2	2X			E2	E2	Systeem storing
Lage druk beveiliging	E3	3x			E3	E3	Buiten
Hoge temp. ontdooi beveiliging	E4	4x			E4	E4	Buiten
Communicatie storing	E6	6x			E6	E6	Binnen & Buiten
Koelmiddel recovery mode	Fo	Snel	Snel		Fo	Fo	Speciale mode
Lucht temp. Sensor buiten defect	F3		3x		F3	F3	Buiten
Midden verdamper sensor defect buiten	F4		4x		F4	F4	Buiten
Lucht temp sensor ontdooien defect	F5		5x		F5	F5	Buiten
Olie retour voor koelen	F7						Speciale mode
Geforceerd ontdooien	H1	Snel			H1	H1	Speciale mode
Olie retour voor verwarmen / ontdooien	H1			1X	H1	(cawy)	Speciale mode
Compressor oververhitting beveiliging	H3			3x	H3	H3	Drive error
IPM beveiliging	H5			5x	H5	H5	Drive error
Motor desynchronizing	H7			7x	H7	H7	Drive error
PFC fout	Hc			6x	Hc	Hc	Drive error
Start fout	Lc			11x	Lc	Lc	Drive error
Dc ventilator fout	LA						Buiten
Ventilator binnendeel	H6	11x					Binnen
Fase detectie compressor defect	U1			12x			Buiten
DC spanningsval fout	U3			20x			Buiten
Nul detectie circuit fout	U8	17x					Buiten
Fase weg	Ld	3x	3x	3x	Ld	Ld	Drive error
Compressor stalling	LE	3x	3x	3x	LE	LE	Drive error
Over-speed	LF	3x	3x	3x	LF	LF	Drive error
IPM reset	P0	3x	3x	3x	P0	P0	Drive error
Compressor stroom beveiliging	P5			15x	P5	P5	Drive error
Communicatie storing tussen inverter driver en hoofd bord	P6	16x			P6	P6	Dive error
Radiator temp. Sensor defect	P7			18x	P7	P7	Dive error
Radiator oververhitting beveiliging	P8			19x	P8	P8	Dive error
Ac magneet schakelaar beveiliging	P9	3x	3x	3x	P9	P9	Dive error
Stroom sensor beveiliging	Pc			12x		U1	Dive error
Sensor aansluiting beveiliging	Pd	3x	3x	3x	Pd	Pd	Dive error
Overspanning beveiliging	PH		11X		PH	PH	Dive error
Laag spanning beveiliging	PL			21x	PL	PL	Dive error
Temp. Drift beveiliging	PE	3x	3X	3X	PE	PE	Dive error
Lucht temp sensor drive board defect	PF	3x	3x	3x	PF	PF	Dive error
Ac stroom beveiliging	PA	5x			E5	E5	Dive error
Laad circuit storing	PU			17x	PU	PU	Dive error
Ac ingang spanning niet juist	PP	3x	3x	3x	PP	PP	Dive error
Unit communicatie storing	Tabel 16	6x			E6	E6	Binnen
Unit n midden temp sensor verdamper	Tabel 16		2x		E2	E2	Binnen
Temp sensor verdamper	Tabel 16		2x		F2	F2	Binnen
Unit n uitblaas temp sensor storing	Tabel 16		22x		b7	b7	Binnen
Unit n ingang temp sensor storing	Tabel 16		19x		b5	b5	Binnen
Unit n mode conflict	Tabel 16		1x		F1	F1	Binnen
Mode conflict	Tabel 16	7x			E7	E7	Binnen

Tabel 16

Storing code	Storing omschrijving	Storing code	Storing omschrijving	Storing code	Storing omschrijving
13	Unit A binnen temp. sensor uitblaas storing	23	Unit B binnen temp. sensor uitblaas storing	33	Unit C binnen temp. sensor uitblaas storing
14	Unit A binnen temp. sensor inlaat storing	24	Unit B binnen temp. sensor inlaat storing	34	Unit C binnen temp. sensor inlaat storing
15	Unit A binnen temp. sensor ruimte storing	25	Unit B binnen temp. sensor ruimte storing	35	Unit C binnen temp. sensor ruimte storing
16	Unit A mode conflict	26	Unit B mode conflict	36	Unit C mode conflict
17	Unit A invries beveiliging	27	Unit B invries beveiliging	37	Unit A invries beveiliging
41	Unit D communicatie storing	46	Unit D mode conflict	54
42	Unit D binnen temp. sensor midden storing	47	Unit D invries beveiliging	55	Unit E binnen temp. sensor inlaat storing
43	Unit D binnen temp. sensor uitblaas storing	51	Unit E communicatie storing	56	Unit E binnen temp. sensor ruimte storing
44	Unit D binnen temp. sensor inlaat storing	52	Unit E binnen temp. sensor midden storing	57	Unit E invries beveiliging
45	Unit D binnen temp. sensor ruimte storing	53	Unit E binnen temp. sensor uitblaas storing	C5	Jumper aansluiting fout

Tabel 17
Fout beschrijving van detectie van sensoren buitendeel

Bedrading fout / Component fout	Unit geeft aan	Unit geeft niets aan
5E	01	**
5E	02	**
5E	03	**
5E	04	**
5E	05	**
Zuiggas aansluiting fout / Of component fout binnendeel	Unit geeft aan	--
5P	01	--
5P	02	--
5P	03	--
5P	04	--
5P	05	--

Printplaten buitendeel GWHD(36)NK3BO EN GWHD(42)NK3AO

Opmerking:

Controleer het uiteindelijke buitendeel, de opstelling kan verschillen.

Als er een storingcode op het display te zien is, schakel dan het toestel uit en neemcontact op met uw leverancier / installateur.

Koelmiddel terugwinnen inschakelen:

Het koelmiddel kan worden terug gewonnen vanuit het binnen of buitendeel.

Vanuit het buitendeel: het is mogelijk om koelmiddel terug te halen, door "SW3" langdurig in te drukken.

Vanuit het binnendeel: Als het toestel is ingeschakeld en werkt in de "COOL" mode, schakel dan d.m.v. de afstandsbediening binnen 5 minuten, naar de terughaal mode door 3 maal op de "LIGHT" knop te drukken tot er F0 in het display verschijnt.

Hoe schakelen we deze terugwin mode uit:

Als deze mode eenmaal is ingeschakeld, dan kan dit worden uitgeschakeld door "SW3" langdurig in te drukken, of er wordt een signaal gestuurd vanuit de afstandsbediening of de mode wordt automatisch uitgeschakeld binnen 10 minuten.

Geforceerd ontdooien.

Hoe schakelen we deze functie in?

Als het toestel in de "HEAT" mode werkt op 16°C, dan kan deze mode worden geactiveerd, door 3 keer afwisselend op de toetsen "+" en "-" te drukken binnen 5 seconden.

Het uitschakelen van deze functie: deze functie word uitgeschakeld als er een mode conflict optreed.

www.gree.nl – www.gree-klima.be – www.gree-klima.de
