GEBRUIKSAANWIJZING AMW4 HISENSE

Dank u voor het kopen van deze airconditioner. Lees deze gebruiks- en installatie-instructies zorgvuldig door voordat u dit apparaat gaat installeren en gebruiken en bewaar deze handleiding voor later gebruik.

INSTALLATIEHANDLEIDING

Buitenunit:

AMW3-24U4SKC

AMW4-28U4SKC

AMW4-28U2SAC

AMW4-28U4SAC

AMW4-36U4SAC

AMW4-36U2SAC

AMW3-24U4SAD1

AMW4-28U4SAD1

AMW4-36U4SAD1

INHOUD

Om veiligheidsredenen moet het volgende altijd in acht worden genomen 02

Installatieschema & accessoires 04

Selecteren van de plaats van installatie 05

Installatie buitenunit 05

Aansluitingen binnen-/buitenunits afronden en testen .....10

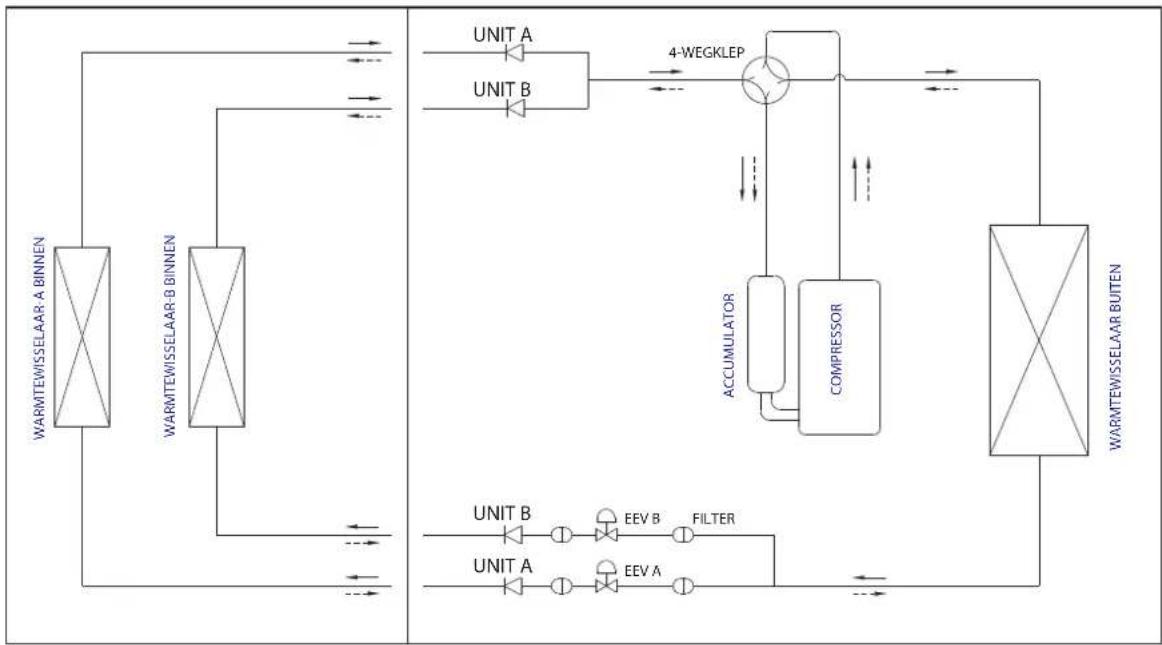

Stroomdiagram koelmiddel 13

INSTALLATIEHANDLEIDING

1. OM VEILIGHEIDSREDENEN MOET HET VOLGENDE ALTIJD IN ACHT WORDEN GENOMEN

• Zorg ervoor dat elektrische aansluiting van de airconditioner op een aparte groep is aangesloten waarop geen andere apparaten zijn aangesloten.
• Lees dit hoofdstuk zorgvuldig door, voordat u de airconditioner gaat installeren.
• Zorg ervoor dat u de aangegeven waarschuwingen opvolgt, omdat deze belangrijke zaken met betrekking tot veiligheid bevatten.
• De aanwijzingen en hun betekenis is als volgt:
  WAARSCHUWING: Kan overlijden, ernstig letsel, enz. tot gevolg hebben.
  VOORZICHTIG: Kan onder bepaalde omstandigheden en bij verkeerde bediening ernstig letsel tot gevolg hebben.
• Bewaar na het lezen deze handleiding samen met het INSTRUCTIEBOEK op een handige plaats in de buurt van het apparaat.

WAARSCHUWING

• Installeer de unit niet zelf (klant).
  Een ondeugdelijke installatie kan letsel veroorzaken door brand, elektrische schokken, het omvallen van de unit of waterlekkage. Raadpleeg de dealer waarvan de unit gekocht is of een gespecialiseerde installateur.
• Installeer de unit zorgvuldig op een plaats die het totale gewicht van de unit kan dragen.
  Als de unit wordt geïnstalleerd op een onvoldoende draagkrachtige plaats, kan deze vallen en letsel veroorzaken.
• Gebruik de voorgeschreven bedrading om de binnen- en buitenunits veilig op elkaar aan te sluiten en bevestig de bedrading stevig op het aansluitblok van de verschillende delen, zodat er geen spanning op de buitenzijde van het apparaat komt te staan. Een ondeugdelijke aansluiting of bevestiging kan brand veroorzaken.
• Breng geen tussenliggende verbindingen aan in de voedingskabel of de aansluitkabel en sluit niet te veel units aan op één groep. Dit kan brand of elektrische schokken veroorzaken door defecte aansluitingen of isolatie, overschrijding van het toelaatbare vermogen, enz.
• Controleer goed dat er geen koelgas lekt nadat de installatie gereed is.
  Als er binnen koelgas lekt en dit in contact komt met vuur van een ventilatorverwarmer, een ruimteverwarmer, oven, e.d. komen er schadelijke stoffen vrij.
• Voer de installatie veilig uit overeenkomstig deze installatiehandleiding.
  Een ondeugdelijke installatie kan persoonlijk letsel veroorzaken door brand, elektrische schokken, het omvallen van de unit of waterlekkage.
• Voer de elektrische installatie uit volgens deze installatiehandleiding en zorg ervoor een aparte groep te gebruiken.
  Als de capaciteit van de stroomkring onvoldoende is of het elektrische werk is ondeugdelijk uitgevoerd, dan kan dit brand of elektrische schokken tot gevolg hebben.

INSTALLATIEHANDLEIDING

• Bevestig de afdekkap van de elektra van de binnenunit en het onderhoudspaneel van de buitenunit zorgvuldig.
  Als de afdekkap van de elektra van de binnenunit en/of het onderhoudspaneel van de buitenunit niet zorgvuldig is bevestigd, kan dit door stof, water, e.d. brand of elektrische schokken tot gevolg hebben.
• Zorg ervoor dat tijdens het installeren van de elektronische besturingskaart binnen of de bedrading, de stroom is uitgeschakeld. Dit kan een elektrische schok tot gevolg hebben.
• Het toestel moet worden geïnstalleerd volgens de nationale voorschriften voor bedrading.
• Zorg ervoor dat bij installatie of verplaatsing van de unit er geen andere stoffen dan het voorgeschreven koelmiddel (R401A) in het koelcircuit terecht komen.

De aanwezigheid van ongewenste stoffen zoals lucht, kunnen een abnormale drukstijging of explosie veroorzaken.

⚠️ VOORZICHTIG

• Zorg voor aarding.
Sluit de aarddraad niet aan op een gasleiding, waterleiding, bliksemafleider of aarddraad van telefoon. Een foutieve aarding kan een elektrische schok tot gevolg hebben.
- Installeer de unit niet op een plaats waar lekkage van ontvlambare gassen kan voorkomen.

Als er gas lekt en zich ophoopt in de ruimte rond de unit, kan dit een explosie veroorzaken.

• Draai de wartelmoeren met een momentsleutel vast, zoals in deze handleiding aangegeven.
  Als deze te strak worden aangedraaid, kan de wartelmoer na verloop van tijd breken en hierdoor lekkage van koelmiddel optreden.
• Installeer een aardlekbeveiliging afhankelijk van de plaats van installatie (vochtige plaats).

Als er geen aardlekbeveiliging wordt geïnstalleerd, kan dit een elektrische schok veroorzaken.

• Controleer goed dat er geen koelgas lekt nadat de installatie gereed is.
  Als er binnen koelgas lekt en dit in contact komt met vuur van een ventilatorverwarmer, een ruimteverwarmer, oven, e.d. komen er schadelijke stoffen vrij.
• Voer de installatie van afvoeren en leidingwerk veilig uit overeenkomstig deze installatiehandleiding.

Als er een defect is in de afvoeren of het leidingwerk kan er water uit de unit lekken waardoor de huisraad nat wordt en beschadigt.

INSTALLATIEHANDLEIDING

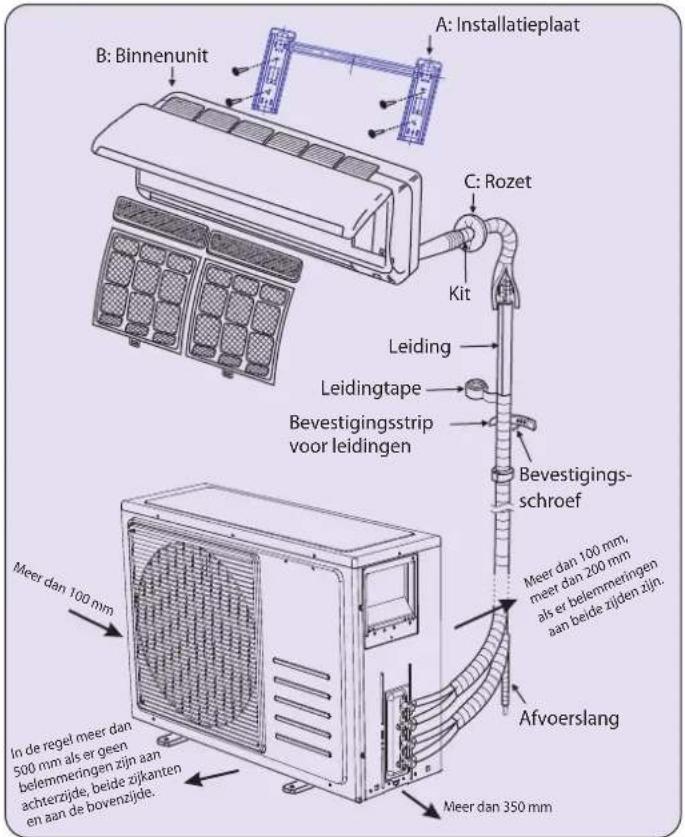

2. INSTALLATIESCHEMA & ACCESSOIRES

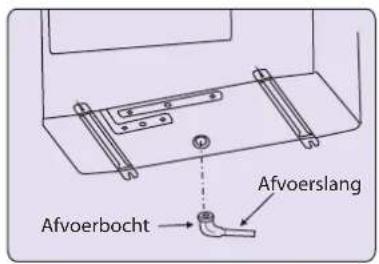

AFVOERLEIDING VOOR BUITENUNIT

• Breng de afvoerleiding aan voor het aansluiten van de binnen- en buitenunit. (Het is lastig om de afvoermof te installeren als de binnenunit gemonteerd is.)
• Sluit de afvoerslang aan (verkrijgbaar bij een bouwmarkt, binnendiameter 15 mm) zoals in de afbeelding aangegeven.

LET OP:

Gebruik in een koude omgeving de afvoerbocht niet. Deze kan bevriezen waardoor de ventilator stopt.

Afvoerbocht Afvoerslang

A: Installatieplaat B: Binnenunit C: Rozet Kit Leiding Leidingtape Bevestigingsstrip voor leidingen Bevestigingsschroef Meer dan 100 mm, In de regel meer dan 500 mm als er geen belemmeringen zijn aan achterzijde, beide zijkanten en aan de bovenzijde. Meer dan 350 mm Afvoerslang Meer dan 100 mm, meer dan 200 mm als er belemmeringen aan beide zijden zijn.

INSTALLATIEHANDLEIDING

3. KIEZEN VAN DE PLAATS VAN INSTALLATIE

BUITENUNIT

• Waar deze niet wordt blootgesteld aan sterke wind.
• Waar de luchtstroom goed is en weinig stof bevat.
• Waar deze niet wordt blootgesteld aan regen en direct zonlicht.
• Waar de buren geen hinder ondervinden door geluid bij werking of hete lucht.
• Waar een stevige wand of ondersteuning aanwezig is om versterking van geluid en trillingen te voorkomen.
• Waar er geen gevaar is op de lekkage van brandbaar gas.
• Waar deze tenminste 3 m verwijderd is van een antenne voor radio of TV. Voor het beïnvloede apparaat kan een versterker nodig zijn.
  • Installeer de unit horizontaal.
• Installeer de unit niet op een plaats waar sneeuwval of opgewaaide sneeuw invloed kunnen hebben. In gebieden met zware sneeuwval moet een luifel, een sokkel en/of enkele keerschotten worden geïnstalleerd.

4. INSTALLATIE BUITENUNIT

⚠️ VOORZICHTIG

Vermijd de volgende plaatsen voor installatie waar zich problemen met de airconditioner kunnen voordoen.

• Waar er veel machineolie aanwezig is.
• Zoute plekken zoals langs de zeekant.
- Waar zwavelgassen voorkomen zoals een heetwaterbron.
- Waar er hoog-frequente of draadloze apparatuur aanwezig is.

LET OP:

Als de airconditioner bij lage buitentemperaturen moet werken, zorg dan dat de hieronder beschreven aanwijzingen worden opgevolgd.
- Installeer de buitenunit nooit op een plaats waar de kant van de luchtinlaat/uitlaat direct aan de wind wordt blootgesteld.
- Installeer de buitenunit met de luchtinlaatzijde naar de muur gericht om blootstelling aan de wind te voorkomen.
- Het is aanbevolen om een keerschot te installeren voor de luchtuitlaatzijde van de buitenunit om blootstelling aan de wind te voorkomen.

INSTALLATIEHANDLEIDING

4-1 BENODIGDE VRIJE RUIMTE ROND DE BUITENUNIT (in mm)

BELEMMERINGEN

Als er zich belemmeringen rond de buitenunit bevinden, moeten de afstanden van deze belemmeringen tot de buitenunit zijn zoals in de afbeeldingen hieronder is aangegeven.

(1) Belemmering over de bovenzijde. 500 of meer 100 of meer

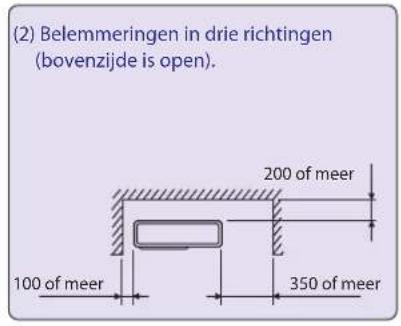

(2) Belemmeringen in drie richtingen (bovenzijde is open). 100 of meer 200 of meer 350 of meer

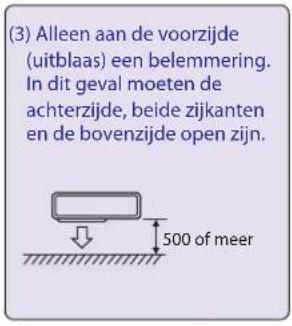

(3) Alleen aan de voorzijde (uitblaas) een belemmering. In dit geval moeten de achterzijde, beide zijkanten en de bovenzijde open zijn. 500 of meer

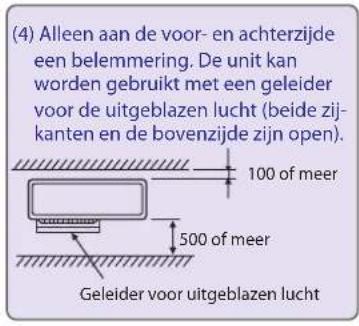

(4) Alleen aan de voor- en achterzijde een belemmering. De unit kan worden gebruikt met een geleider voor de uitgeblazen lucht (beide zijkanten en de bovenzijde zijn open). 100 of meer 500 of meer Geleider voor uitgeblazen lucht

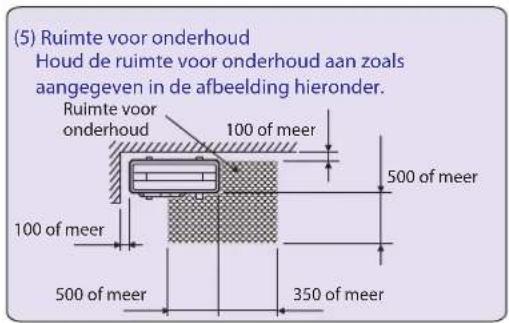

(5) Ruimte voor onderhoud Houd de ruimte voor onderhoud aan zoals aangegeven in de afbeelding hieronder. Ruimte voor onderhoud 100 of meer 100 of meer 500 of meer 500 of meer 350 of meer

INSTALLATIEHANDLEIDING

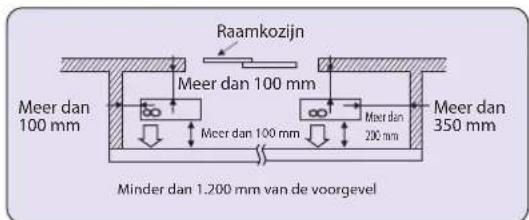

• Bij installatie van de unit in een aan vier zijden gesloten ruimte zoals een balkon, moet zoals aangegeven een afstand van meer dan 200 mm achter de unit worden aangehouden.
• Als er onvoldoende luchtstroming of de mogelijkheid van kort-sluiting van lucht is, moet een geleider voor uitgeblazen lucht worden geïnstalleerd en voldoende ruimte worden gehouden achter de luchtinlaat.

LET OP: Installeer nooit meerdere buitenunits zijdelings geplaatst naast elkaar.

Raamkozijn Meer dan 100 mm Meer dan 100 mm Meer dan 200 mm Meer dan 350 mm Minder dan 1.200 mm van de voorgevel

4-2 INSTALLATIE VAN DE UNIT

• Zet bij de installatie de poten van de unit vast met bouten.
• Zorg ervoor dat de unit stevig geïnstalleerd wordt, zodat deze niet omvalt door een aardbeving of windstoten.

4-3 MONTAGE VAN DE AFVOERAANSLUITING

Voer het leidingwerk van de afvoer zo uit dat vanaf één plaats wordt afgevoerd.

⚠ WAARSCHUWING

Gebruik in een koude omgeving de afvoeraansluiting niet. Deze kan bevriezen waardoor de ventilator stopt.

4.4 AANSLUITING BEDRADING EN VOEDINGSKABEL VAN BUITENUNITS

• Zorg ervoor dat de voedingskabel naar de airconditioner voldoet aan de specificaties in de tabel hieronder en de "technische normen voor elektrische installaties".
• Zorg ervoor dat voor de airconditioner een aparte groep wordt gebruikt.
• Maak de aansluiting op een stroomschakelaar met een contactopening van 3 mm of meer en zet deze uit om de hoofdvoeding te onderbreken.
• Als de stroomschakelaar uitgezet is, moeten alle fasen zijn onderbroken. Ingangscapaciteit hoofdschakelaar / zekering: 20 A

Specificatie voedingskabel	3-aderige kabel 2,5 mm ^2 , overeenkomstig de norm 245 IEC 57
Specificatie bedrading aansluiting binnen en buiten	4-aderige kabel 0,75 mm ^2 , overeenkomstig de norm 245 IEC 57

⚠ WAARSCHUWING

Monteer een aardlekbeveiliging in overeenstemming met uw installatie. Als er geen beveiliging is gemonteerd is er een risico op elektrische schokken.

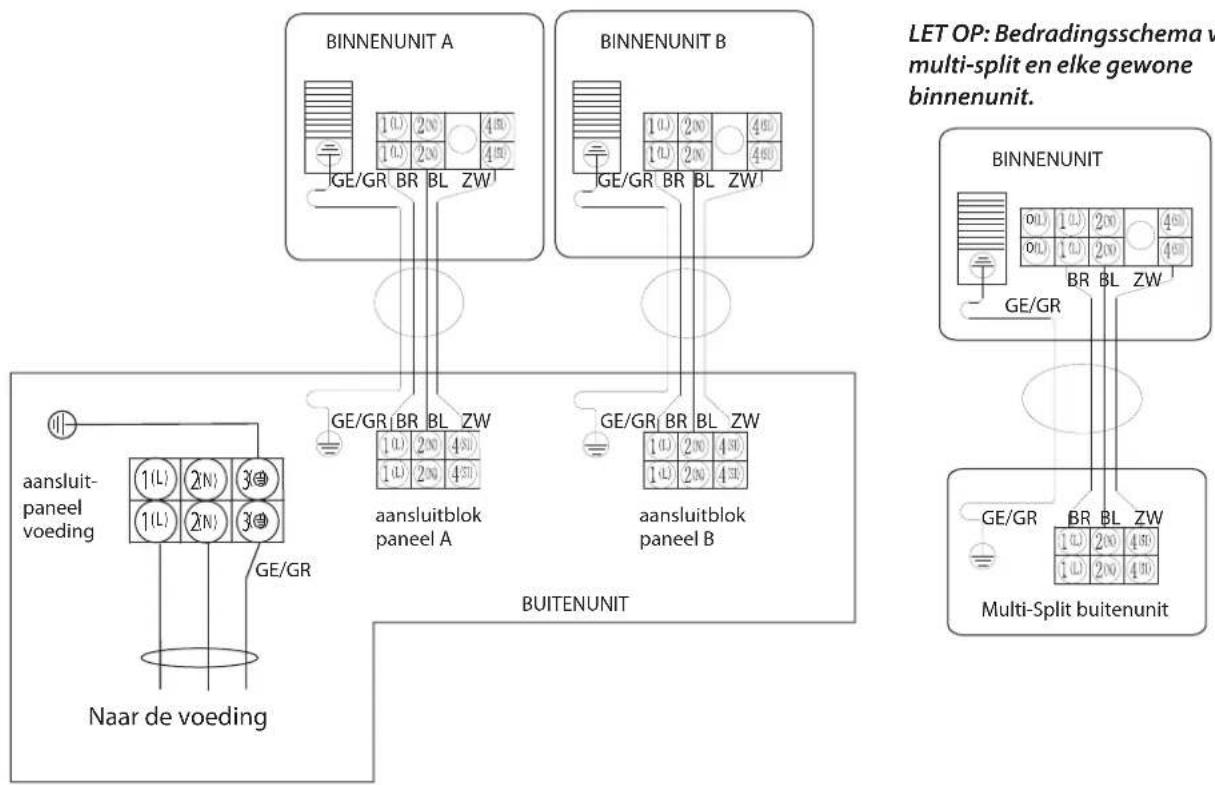

4-5 SCHEMA ELEKTRISCHE BEDRADING
    subgraph_BINNENUNIT_A["BINNENUNIT A"]
        A1["10"] --> A2["20"]
        A3["10"] --> A4["20"]
        A5["40"] --> A6["40"]
        A7["GE/GR BR BL ZW"] --> A8["10"]
        A9["GE/GR BR BL ZW"] --> A10["10"]
        A11["10"] --> A12["20"]
        A13["40"] --> A14["40"]
    end
    subgraph_BINNENUNIT_B["BINNENUNIT B"]
        B1["10"] --> B2["20"]
        B3["10"] --> B4["20"]
        B5["40"] --> B6["40"]
        B7["GE/GR BR BL ZW"] --> B8["10"]
        B9["GE/GR BR BL ZW"] --> B10["10"]
        B11["10"] --> B12["20"]
        B13["40"] --> B14["40"]
    end
    subgraph_BUITENUNIT["BUITENUNIT"]
        C1["aansluit-panel voeding 1(L) 2(N) 3(⊕)"]
        D1["aansluit-panel 1(L) 2(N) 3(⊕)"]
        E1["GE/GR"]
    end
    F["Naar de voeding"] --> G["Ground"]
    H["LET OP: Bedradingsschema v multi-split en elke gewone binnenunit."] --> I["Multi-Split buitenunit"]
    style BINNENUNIT_A fill:#f9f,stroke:#333
    style BINNENUNIT_B fill:#f9f,stroke:#333
    style BUITENUNIT fill:#ccf,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#cfc,stroke:#333

INSTALLATIEHANDLEIDING

⚠ WAARSCHUWING

Zorg ervoor dat de installatie voldoet aan de "technische normen voor elektrische installaties", volg deze handleiding en gebruik een aparte groep voor de elektrische installatie. Als er te weinig capaciteit is voor de groep of een tekortkoming in de installatie, is er een risico op elektrische schokken. Er kan overspanning optreden, ook voor de gelijkstroom-onderdelen. Zorg ervoor het juiste type overspanningsbeveiliging te kiezen.

aansluit- paneel voeding 1(L) 2(N) 3 Voedingskabel Naar binnenunit A Kabelklem aansluitblok paneel A 4(Si)1(L) 2(N) aansluitblok paneel B 1(L) 2(N) 4(Si) 1(L) 2(N) 4(Si) Naar binnenunit B Verwijder de schroef van de afdekkap van het aansluitblok. Sluit de bedrading en voedingskabel aan op het aansluitblok. Breng de afdekkap weer zorgvuldig aan.

⚠ WAARSCHUWING

• Zorg ervoor dat de afdekkap van het ventiel in de buitenunit zorgvuldig is bevestigd, anders kan het door stof of water brand of elektrische schokken tot gevolg hebben.
• Gebruik voor de aansluiting van binnen- en buitenunit bedrading die voldoet aan de normen en bevestig deze zorgvuldig op het aansluitblok, zodat er geen kracht wordt uitgeoefend op het aansluitblok en het betreffende apparaat. Ondeugdelijke aansluiting of bevestiging van de bedrading kan brand tot gevolg hebben.
• Zorg ervoor dat de afdekkap van het aansluitblok op binnen- en buitenunit zijn bevestigd. Als deze niet juist is bevestigd, is er een risico op brand of elektrische schokken door het binnendringen van stof of water.
• Zorg ervoor dat de voedingskabel geschikt is voor een stroomsterkte van 20 A of meer, anders kan dit brand veroorzaken.

5. AANSLUITINGEN BINNEN-/BUITENUNITS AFWERKEN EN TESTEN

5.1 FLARE-VERBINDING

Beperking	Type	*Houd de leidinglengte zo kort mogelijk. Bij grotere leidinglengten kan de capaciteit van de binnenunit verminderen.
Leidinglengte per binnenunit	20 m*
Totale leidinglengte voor multi-systeem	40 m
Hoogteverschil (Bi ~ Bu)	10 m
Hoogteverschil (Bi ~ Bi)	7,5 m

Aanpassing koelmiddel: Als de totale leidinglengte meer dan 15 m is, moet er koelmiddel (R410A) worden toegevoegd (de buitenunit is gevuld met koelmiddel voor een totale leidinglengte van maximaal 15 m).

LEIDINGLENGTE EN HOOGTEVERSCHIL

Leiding lengte	Max. 15 m	Geen extra vulling nodig
	Boven 15 m	Extra vulling nodig
Toe te voegen koelmiddel	15 g/m ^1 (lengte koelleidingen -15 m)

LEIDINGAFMETING

Als u gebruik maakt van handelsvoorraad koperen leiding moet voor de specificaties de volgende tabel worden aangehouden.

Diameter voor buitenunit Wanddikte Isolatiedikte
UNIT A	VI. leiding	∅ 6,35 mm	0,8 mm	8 mm
	Gasleiding	∅ 9,52 mm	0,8 mm	8 mm
UNIT B	VI. leiding	∅ 6,35 mm	0,8 mm	8 mm
	Gasleiding	∅ 9,52 mm	0,8 mm	8 mm

⚠️ VOORZICHTIG

Gebruik isolatiemateriaal van de voorgeschreven dikte. Te grote dikte kan een onjuiste installatie veroorzaken en te weinig dikte kan condensatie veroorzaken.

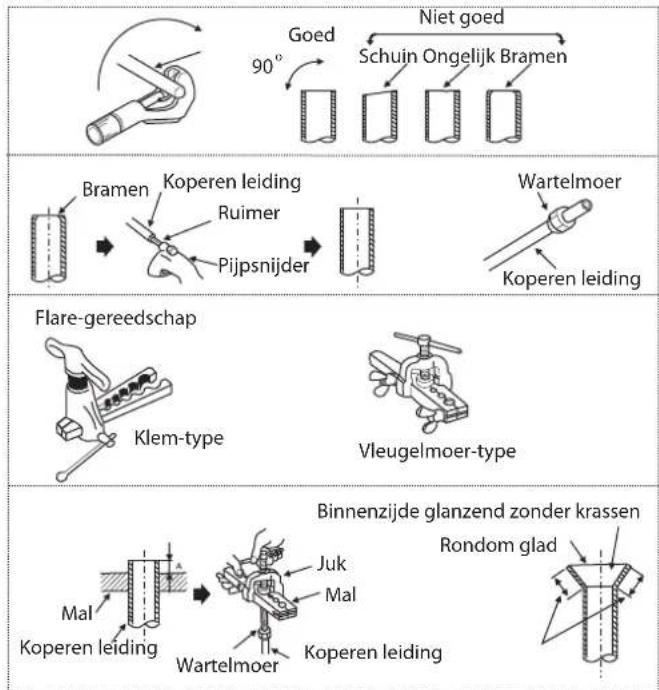

5.1 OPTROMPEN

De belangrijkste oorzaak van gaslekkage is een fout in het optrompen. Voer het optrompen juist uit volgens de volgende procedure.

1. Leiding afsnijden

- Snijd de koperen leiding op de juiste manier af met de pijpsnijder.

1. Verwijderen bramen

- Verwijder zorgvuldig alle bramen van het snijvlak van de leiding.

- Houd het uiteinde van de koperen leiding naar beneden om te voorkomen dat bramen in de leiding vallen.

1. Steek de moer op de leiding

- Neem de wartelmoeren die aan de binnen- en buitenunits zijn bevestigd en steek ze op de leiding, nadat alle bramen zijn verwijderd. (Na het optrompen is dit niet meer mogelijk.)

- De wartelmoer voor een R410A-leiding kan verschillen van een R22-leiding, afhankelijk van de diameter van de leiding.

1. Optrompen

- Voer het optrompen uit met gereedschap zoals hieronder aangegeven.

Buiten-diameter	A (mm)
	Flare-gereedschap voor R410A klem-type	Normaal flare-gereedschap
		Klem-type	Vleugelmoertype
∅ 6,35 mm	0 tot 0,5 1,0 tot	1,5 1,5 tot 2,0
∅ 9,52 mm	0 tot 0,5	1,0 tot 1,5	1,5 tot 2,0
∅ 12,7 mm	0 tot 0,5	1,0 tot 1,5	2,0 tot 2,5
∅ 15,88 mm	0 tot 0,5 1,0 tot	1,5	--

INSTALLATIEHANDLEIDING

Houd de koperen leiding stevig vast in de mal met afmetingen zoals hierboven aangegeven.

1. Controle

•Vergelijk het optrompen met de afbeelding hieronder.

- Als de optromping niet goed gemaakt is, snijd dan het opgetrompte deel eraf en voer het opnieuw uit.

5-3 LEIDINGAANSLUITING

LET OP:

Draai de wartelmoer met een momentsleutel vast, zoals in de tabel hieronder aangegeven. Als deze te strak wordt aangedraaid, kan de wartelmoer na verloop van tijd breken en hierdoor lekkage van koelmiddel optreden.

1. Aansluiting binnenunit

2. Sluit zowel de vloeistofleiding als de gasleiding aan op de binnenunit.

3. Breng een beetje koelolie aan op het oppervlak van de leiding dat ingeschoven wordt.
4. Breng voor de aansluiting het midden van beide leidingen op één lijn en schuif ze in elkaar, draai dan de eerste 3-4 slagen van de wartelmoer met de hand aan.
5. Gebruik voor de bevestiging van de aansluiting op de binnenunit de tabel hieronder als norm en draai de wartelmoer vast met 2 sleutels. Te strak vastdraaien beschadigt het opgetrompte deel.

Leiding diameter	Aandraaimoment
	N·m Kgf·cm
∅ 6,35 mm	13,7 tot 17,7	140 tot 180
∅ 9,52 mm	34,3 tot 41,2	350 tot 420
∅ 12,7 mm	49,0 tot 56,4	500 tot 575
∅ 15,88 mm	73,5 tot 78,4	750 tot 800

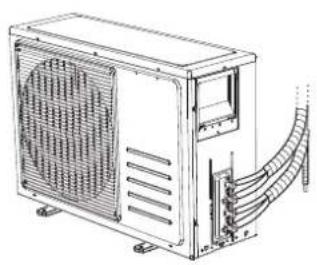

1. Aansluiting buitenunit

2. Sluit de leiding aan op het verbindingsdeel van de afsluiter op dezelfde manier als bij de binnenunit.
   Gebruik voor de bevestiging hetzelfde aandraaimoment als voor de binnenunit en draai de wartelmoer vast met momentsleutel of steeksleutel.

INSTALLATIEHANDLEIDING

ISOLEREN EN TAPEN

• Leg over de verbindingen van de leidingen een afdekking.
• Isoleer alle leidingen inclusief de ventielen aan de zijde van de buitenunit.
• Gebruik leidingtape voor het tapen vanaf de plaats waar de leidingen in de buitenunit binnenkomen.
• Bevestig het einde van de tape met zelfklevend tape.
• Als de leidingen boven een plafond, een kast of een ruimte met hoge temperatuur en vochtigheid moeten lopen, moet aanvullende isolatie worden aangebracht om condens te vermijden.

5-4 ONTLUCHTINGSPROCEDURE•LEKKAGETEST

1. Ontluchtingsprocedure

(1) Sluit de koelleidingen (zowel vloeistofleiding als gasleiding) aan tussen de binnen- en de buitenunit.
(2) Verwijder de afdekkap van de service-aansluiting op de afsluiter in de gasleiding aan de zijde van de buitenunit. (De afsluiter werkt niet in de staat waarin deze uit de fabriek komt [geheel gesloten met afdekkap].)
(3) Sluit de manometerset en de vacuümpomp aan op de service-aansluiting op de afsluiter in de gasleiding aan de zijde van de buitenunit.
(4) Zet de vacuümpomp aan. Vacumeer gedurende meer dan 15 minuten.
(5) Controleer het vacuum met de manometer en sluit vervolgens het ventiel en stop de vacuumpomp.
(6) Laat het zo één tot twee minuten staan. Controleer dat de wijzer van de manometer in dezelfde positie blijft staan. Bevestig dat de manometer een druk aangeeft van -0,101 MPa of -760 mHg.
(7) Verwijder de manometerset van de service-aansluiting van de afsluiter.
(8) Zet nadat alle koelleidingen zijn aangesloten en vacuum gezogen, alle afsluiters aan beide zijden van de gasleiding en de vloeistofleiding volledig open.
(9) Bij een leidinglengte van maximaal 15 m hoeft niet te worden bijgevuld. Bij leidinglengten van meer dan 15 m moet de voorgeschreven hoeveelheid koelmiddel worden bijgevuld.

(10) Bevestig de afdekkap weer op de service-aansluiting in de oorspronkelijke toestand.
(11) Draai de kap vast.
(12) Lekkagetest.

LET OP:

Elke set leidingen moet afzonderlijk worden ontlucht.

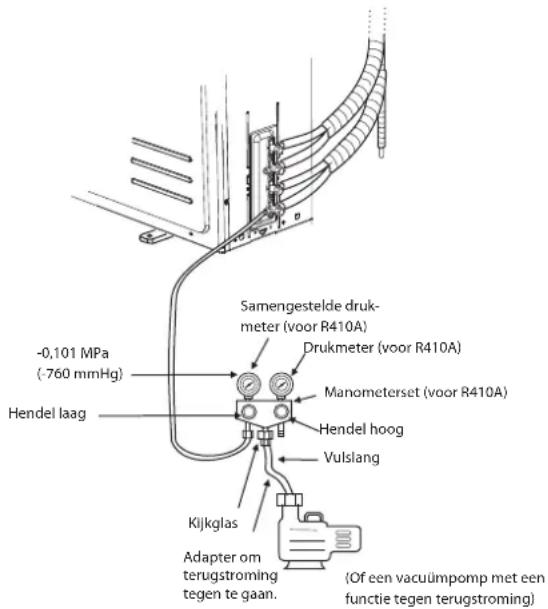

-0,101 MPa (-760 mmHg) Hendel laag Samengestelde druk- meter (voor R410A) Drukmeter (voor R410A) Manometerset (voor R410A) Hendel hoog Vulsiang Kijkglas Adapter om terugstroming tegen te gaan. (Of een vacuümpomp met een functie tegen terugstroming)

6. STROOMDIAGRAM KOELMIDDEL

BUITENUNITBINNENUNIT

• Koelcircuit
• Verwarmingscircuit

VERPAKKINGSLIJST

Buitenunit

No. NAAM		AANTAL
1.	Buitenunit	1
2.	Afvoerbocht*	1
3.	Handleiding	1

HET SYMBOOL * GEEFT EEN ONDERDEEL AAN DAT AFZONDERLIJK MOET WORDEN GEKOCHT.

Juiste verwijdering van dit product.

Deze aanduiding geeft aan dat dit product niet ongecontroleerd mag worden verwijderd waardoor schade aan het milieu of gezondheid ontstaat.

Recycle het op een verantwoordelijke manier en bevorder het duurzame hergebruik van materialen. Lever het gebruikte apparaat in door gebruik te maken van de retour- en inzamelingssystemen of neem contact op met de dealer waar het product is gekocht. Zij kunnen dit product op een milieuvriendelijke manier recyclen.

HS Climate Solutions B.V. Exclusief Hisense Importeur Benelux

BTW nr. NL854044954B01

★ Het ontwerp en de specificaties kunnen zonder nadere aankondiging worden gewijzigd.

Afbeeldingen en schema's zijn uitsluitend ter informatie en kunnen zonder nadere aankondiging worden gewijzigd.

Versienummer 20150101-NL
