Producttype	Bedrade afstandsbediening voor airconditioner
Merk	Samsung
Model	MWR-WE00
Afmetingen (B x H x D)	120 mm x 80 mm x 15 mm
Gewicht	150 g
Voeding	5V DC via communicatiekabel (geen batterijen)
Stroomverbruik	Max. 0,5 W
Weergave	LCD-scherm met achtergrondverlichting
Bedrijfstemperatuur	0°C tot 50°C
Opslagtemperatuur	-20°C tot 60°C
Communicatieprotocol	RS-485 (eigen protocol)
Montage	Wandmontage met meegeleverde beugel
Materiaal behuizing	Kunststof (ABS)
Kleuren	Wit
Beschermingsgraad	IP20
Garantie	2 jaar
Onderhoud	Reinigen met een droge, zachte doek; geen agressieve schoonmaakmiddelen
Veiligheid	Alleen gebruiken met originele Samsung-onderdelen
Reparatie	Neem contact op met een erkende Samsung-servicepartner
Geschikte airconditioners	Compatibel met geselecteerde Samsung-split- en multi-split systemen
Certificeringen	CE, RoHS

Veelgestelde vragen - MWR-WE00 SAMSUNG

Hoe stel ik de timer in op de Samsung MWR-WE00?

Druk op de Timer-knop op de afstandsbediening. Gebruik de pijltjestoetsen om de gewenste uitschakeltijd in te stellen. Bevestig met OK.

Wat betekenen de foutcodes op het display?

Foutcodes worden weergegeven als 'E' gevolgd door een cijfer. Bijvoorbeeld E1 duidt op een communicatiefout. Raadpleeg de handleiding voor een volledige lijst.

Hoe schakel ik tussen koelen en verwarmen?

Druk herhaaldelijk op de Mode-knop totdat de gewenste modus (bijv. Koelen, Verwarmen, Ventileren) op het display verschijnt.

Kan ik de afstandsbediening gebruiken zonder batterijen?

Ja, de MWR-WE00 is een bedrade afstandsbediening en wordt gevoed via de communicatiekabel. Er zijn geen batterijen nodig.

Wat is de slaapmodus en hoe activeer ik deze?

De slaapmodus verhoogt geleidelijk de temperatuur gedurende de nacht voor een comfortabele slaap. Druk op de Sleep-knop om deze in te schakelen.

Hoe reinig ik het display van de afstandsbediening?

Gebruik een droge, zachte doek om het display schoon te vegen. Gebruik geen water, schoonmaakmiddelen of schurende materialen.

Wat is het temperatuurbereik dat ik kan instellen?

Het instelbare bereik is afhankelijk van de aangesloten airconditioner, maar doorgaans van 16°C tot 30°C.

Mijn display werkt niet meer. Wat moet ik doen?

Controleer eerst of de communicatiekabel goed is aangesloten. Schakel de airconditioner uit en weer in. Als het probleem aanhoudt, neem contact op met een erkende servicedienst.

Waar kan ik de handleiding voor de MWR-WE00 downloaden?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden via de productpagina.

Kan ik de ventilatorsnelheid aanpassen?

Ja, druk op de Fan-knop om te schakelen tussen snelheden: Laag, Midden, Hoog en Auto.

GEBRUIKSAANWIJZING MWR-WE00 SAMSUNG

Gebruikershandleiding

Bedrade afstandsbediening

MWR-WE00

Airconditioner / warmtepomp

Veiligheidsmaatregelen

• Lees vóór het gebruik van de multifunctionele bedrade afstandsbediening deze instructies aandachtig door.
• Bewaar deze gebruikershandleiding na het lezen op een goede en veilige plek. Wanneer er gewisseld wordt van eigenaar moet u de handleidingen aan de nieuwe eigenaar geven.
• Probeer nooit zelf het airconditioningsysteem te installeren of de multifunctionele bedrade afstandsbediening te verplaatsen.

WAARSCHUWING

◆ Probeer deze multifunctionele bedrade afstandsbediening niet zelf te installeren of te repareren.
Deze afstandsbediening bevat onderdelen die niet door de gebruiker onderhouden kunnen worden. Raadpleeg voor reparaties altijd bevoegd onderhoudspersoneel.
Raadpleeg bij verplaatsing altijd bevoegd onderhoudspersoneel voor het uitschakelen en installeren van de afstandsbediening.
◆ Zorg ervoor dat de muur sterk genoeg is om het gewicht van de afstandsbediening te ondersteunen.
◆ De afstandsbediening moet geïnstalleerd worden met een juiste stroomtoevoer.
Schakel het apparaat in geval van een storing (brandgeur, etc.) onmiddellijk uit, zet de stroom uit en neem contact op met bevoegd onderhoudspersoneel.

LET OP

• Gebruik geen ontvlambare gassen in de buurt van de afstandsbediening.
  ◆ Mors geen water in de multifunctionele bedrade afstandsbediening.
• Gebruik de afstandsbediening niet met natte handen.
• Installeer de afstandsbediening niet op een plaats waar het in contact zal komen met brandbare gassen, machineolie, zwavelgas, etc.
  ◆ Druk niet op de knoppen met een scherp voorwerp.
  ♦ Trek niet te hard aan de multifunctionele afstandsbediening en buig deze niet te vaak.
• Gebruik deze multifunctionele bedrade afstandsbediening niet voor andere doeleinden.
  ◆ Spuit geen insecticiden of andere ontvlambare stoffen op de multifunctionele bedrade afstandsbediening.
  Maak de multifunctionele afstandsbediening niet schoon met benzeen, oplosmiddelen of andere chemicaliën.
  ◆ Dien geen schokken toe aan de multifunctionele bedrade afstandsbediening en demonteer deze niet zelf.

Inhoud

◆ MULTIFUNCTIONELE BEDRADE AFSTANDSBEDIENING 4
◆ AAN DE SLAG ....5
◆ DE AUTOMATISCHE BEDIENINGSMODUS SELECTEREN 6
◆ DE KOEL MODUS SELECTEREN 7
♦ DE ONTVOCHTING MODUS SELECTEREN 8
♦ DE VENTILATIE MODUS SELECTEREN....9
◆ DE WARMTE MODUS SELECTEREN....10
◆ DE STILTE MODUS SELECTEREN 11
◆ DE SLAAP MODUS SELECTEREN.... 12
◆ DE LUCHTSTROOMRICHTING AANPASSEN 13
◆ DE KAMERTEMPERATUUR CONTROLEREN 14
◆ MULTIFUNCTIONELE BEDRADEAFSTANDSBEDIENING VASTZETTEN...... 14
◆ DE ERV BEDIENEN.... 15
◆ DE E.S AVER FUNCTIE GEBRUIKEN.... 16
◆ HET 7- DAGENSCHEMA INSTELLEN.... 17
◆ EEN SCHEMA WISSEN 20
◆ HET INSTELLEN EN ANNULEREN VAN EEN VAKANTIESCHEMA....21

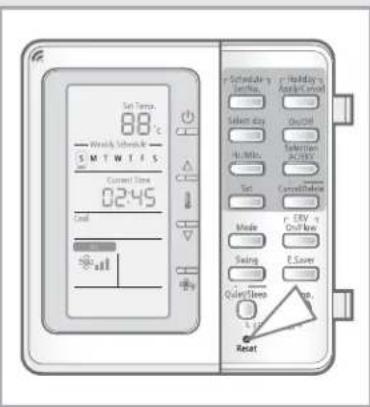

◆ HET 7- DAGENSCHEMA RESETTEN.... 22
♦ DE AUTO STOP FUNCTIE INSTELLEN 23
♦ TEMPERATUURLIMIETENINSTELLEN 24
◆ FUNCTIES VANUW BEDIENINGBLOKKEREN 25
◆ HUIDIGE TIJD EN DAG INSTELLEN 26

Multifunctionele bedrade afstandsbediening

De multifunctionele bedrade afstandsbediening wordt geïnstalleerd aan de muur.

Opmerking

De knop E.Saver werkt alleen wanneer 1 binnenunit en 1 ERV-unit verbonden zijn aan de multifunctionele bedrade afstandsbediening. Als de ERV-unit niet verbonden is of er meer dan 2 ERV-units verbonden zijn dan zal de knop Restricted weergegeven worden wanneer u deze gebruikt.
◆ ERV werkt alleen in de warmtewisselaar modus.
Druk na het schoonmaken van de luchtfilter op de Filter Reset knoppen. Het Filter teken zal dan verdwijnen. De afstandsbediening zal het filterteken weergeven om de gebruiker te waarschuwen dat het filter schoongemaakt moet worden en het scherm zal uitgeschakeld worden wanneer de Quiet/Sleep Temp. knoppen ingedrukt worden.

Restricted zal weergegeven worden wanneer u de knop van een functie indrukt die niet ondersteunt wordt door de binnenunit.

Als u de knop indrukt wanneer de ERV verbonden is aan de multifunctionele bedrade afstandsbediening dan kunt u de ERV-unit en de airconditioner tegelijkertijd aan- of uitzetten of alleen de airconditioning aan- of uitzetten. De afstandsbediening staat standaard ingesteld op het tegelijkertijd aan- of uitzetten (raadpleeg de installatiehandleiding).

Zelfs als de ERV en airconditioner ingesteld staan op tegelijkertijd aan- en uitzetten kunt u de airconditioner en ERV individueel bedienen met andere bedieningen (draadloze afstandsbediening, gecentraliseerde bediening, S-NET mini, etc.) maar niet met de multifunctionele bedrade afstandsbediening.

Aan de slag

U heeft zojuist een multifunctionele bedrade afstandsbediening gekocht en deze is door uw installatiespecialist geïnstalleerd.

Uw gebruikershandleiding bevat veel waardevolle informatie over het gebruik van uw multifunctionele bedrade afstandsbediening. Neem alstublieft de tijd om deze te lezen omdat dit u zal helpen de functies van de unit volledig te benutten.

In deze handleiding zult u een aantal stap voor stap procedures vinden voor elke beschikbare functie.

De illustraties in stap voor stap procedures gebruiken drie verschillende symbolen:

DRUK DUW INGEDRUKT		HOUDEN

De automatische bedieningsmodus selecteren

De kamertemperatuur en snelheid van de ventilator worden automatisch geregeld in de Automodus.

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten. - Druk niet op de (aan/uit) knop als de afstandsbediening aanstaat.

Resultaat: De airconditioner zal aangaan in modus die het laatste werd gebruikt.

Let op De airconditioner heeft een ingebouwd beschermingsmechanisme om te voorkomen dat de unit beschadigd wanneer:

◆ deze aangesloten wordt

◆ deze uitgezet wordt

De airconditioner zal na 3 minuten opstarten.

2 Druk om de AUTOMODUS te selecteren op de knop totdat Auto weergegeven wordt op de afstandsbediening.

Resultaat: ◆ De airconditioner zal in de automodus functioneren.

◆ De ventilatorsnelheid zal in automodus automatisch geselecteerd worden. U kunt de ventilatorsnelheid niet bedienen.

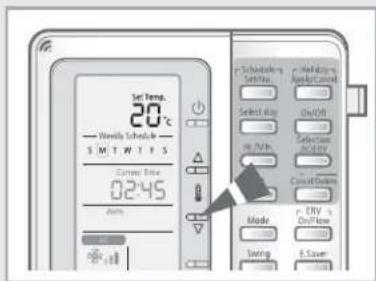

3 Druk om de temperatuur aan te passen op de knoppen. De temperatuur kan ingesteld worden tussen 18°C en 30°C.

Resultaat: De temperatuur zal bij elke druk op de knoppen met 1°C aangepast worden.

4 Raadpleeg pagina 13 voor het instellen van de luchtstroomrichting.

@pmerking Ventilatorsnelheid in automodus

Wanneer de kamertemperatuur te hoog is, zal er koele lucht uitgeblazen worden. Nadat de kamer afgekoeld is, zal er minder koele lucht uitgeblazen worden..

De koel modus selecteren

Selecteer de koel modus om de kamertemperatuur te verlagen.

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten. - Druk niet op de (aan/uit) knop als de afstandsbediening aanstaat.

Resultaat: De airconditioner zal aangaan in modus die het laatste werd gebruikt.

Let op De airconditioner heeft een ingebouwd beschermingsmechanisme om te voorkomen dat de unit beschadigd wanneer:

◆ deze aangesloten wordt
◆ deze uitgezet wordt
De airconditioner zal na 3 minuten opstarten.

2 Druk om de KOEL modus te selecteren op de knop totdat Cool weergegeven wordt op de afstandsbediening.

Resultaat: De airconditioner zal in de koel modus functioneren.

3 Druk om de temperatuur aan te passen op de knoppen. De temperatuur kan ingesteld worden tussen 18°C en 30°C.

Resultaat: De temperatuur zal bij elke druk op de knoppen met 1°C aangepast worden.

4 Selecteer de ventilatorsnelheid door op de knop te drukken.

Resultaat: Elke keer dat u op de knop drukt, zal de ventilatorsnelheid in de volgende volgorde veranderen:

Laag ⚙→ Gemiddeld ⚙→ Hoog ⚙→ Auto ⚙

5 Raadpleeg pagina 13 voor het instellen van de luchtstroomrichting.

De ontvochtiging modus selecteren

Selecteer de ontvochtiging modus wanneer de kamer te vochtig is. Door het gebruik van deze modus zal de kamertemperatuur iets lager worden.

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten.

- Druk niet op de ⏻ (aan/uit) knop als de afstandsbediening aanstaat.

Resultaat: De airconditioner zal aangaan in modus die het laatste werd gebruikt.

Let op De airconditioner heeft een ingebouwd beschermingsmechanisme om te voorkomen dat de unit beschadigd wanneer:

◆ deze aangesloten wordt

◆ deze uitgezet wordt

De airconditioner zal na 3 minuten opstarten.

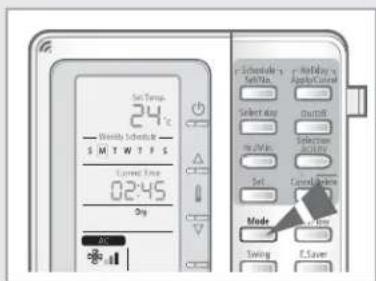

2 Druk om de DROOG modus te selecteren op de knop totdat Dry weergegeven wordt op de afstandsbediening.

Resultaat: ◆ De airconditioner zal in de ontvochtiging modus functioneren.

◆ De Auto ventilatorsnelheid zal in droog modus automatisch geselecteerd worden. U kunt de ventilatorsnelheid niet bedienen.

3 Druk om de temperatuur aan te passen op de knoppen. De temperatuur kan ingesteld worden tussen 18°C en 30°C.

Resultaat: De temperatuur zal bij elke druk op de knoppen worden ingedrukt met 1°C aangepast worden.

4 Raadpleeg pagina 13 voor het instellen van de luchtstroomrichting.

De ventilatie modus selecteren

Selecteer de ventilatie modus om lucht te circuleren zonder dat de temperatuur verandert.

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten. - Druk niet op de (aan/uit) knop als de afstandsbediening aanstaat.

Resultaat: De airconditioner zal aangaan in modus die het laatste werd gebruikt.

Let op De airconditioner heeft een ingebouwd beschermingsmechanisme om te voorkomen dat de unit beschadigd wanneer:

◆ deze aangesloten wordt

◆ deze uitgezet wordt

De airconditioner zal na 3 minuten opstarten.

2 Druk om de VENTILATIE modus te selecteren op de knop totdat Fan weergegeven wordt op de afstandsbediening.

Resultaat: ◆ De airconditioner zal in de ventilatie modus functioneren.

◆ U kunt de temperatuur in de ventilatie modus niet aanpassen.

3 Selecteer de ventilatorsnelheid door op de knop te drukken.

Resultaat: Elke keer dat u op de knop drukt, zal de ventilatorsnelheid in de volgende volgorde veranderen:

Laag ✘ → Gemiddeld ✘ → Hoog ✘

4 Raadpleeg pagina 13 voor het instellen van de luchtstroomrichting.

De warmte modus kan alleen geselecteerd worden op de warmtepompmodellen.

Selecteer de warmte modus om de kamertemperatuur te verhogen.

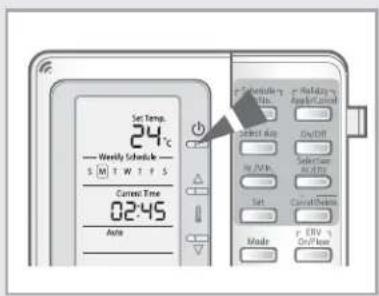

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten. - Druk niet op de (aan/uit) knop als de afstandsbediening aanstaat.

Resultaat: De airconditioner zal aangaan in modus die het laatste werd gebruikt.

Let op De airconditioner heeft een ingebouwd beschermingsmechanisme om te voorkomen dat de unit beschadigd wanneer: ◆ deze aangesloten wordt ◆ deze uitgezet wordt De airconditioner zal na 3 minuten opstarten.

2 Druk om de WARMTE modus te selecteren op de knop totdat Heat weergegeven wordt op de afstandsbediening.

Resultaat: De airconditioner zal in de warmte modus functioneren.

3 Druk om de temperatuur aan te passen op de knoppen. De temperatuur kan ingesteld worden tussen 16°C en 30°C.

Resultaat: ◆ De temperatuur zal bij elke druk op de knoppen met 1°C aangepast worden.

◆ De airconditioner zal beginnen met verwarmen als de ingestelde temperatuur hoger is dan de kamertemperatuur.
◆ De ventilator zal functioneren zelfs als de ingestelde temperatuur lager is dan de kamertemperatuur.

4 Selecteer de ventilatorsnelheid door op de knop te drukken.

Resultaat: Elke keer dat u op de knop drukt, zal de ventilatorsnelheid in de volgende volgorde veranderen: Laag → Gemiddeld → Hoog → Auto

5 Raadpleeg pagina 13 voor het instellen van de luchtstroomrichting.

@pmerking

In warmtepompmodus is het mogelijk dat er niet meteen lucht uit het binnendeel komt om te voorkomen dat er koude lucht de ruimte in wordt geblazen. Defrost (ontdooingindicator)
- Ontdooiing indicator zal aanstaan terwijl uw buitenunit de vorst ontdooit die tijdens de warmte bediening gevormd wordt. Nadat het ontdooien is voltooid, zal de indicator uitgaan. (Er zal geen lucht uit de binnenunit komen tijdens het ontdooien.)
Als u de airconditioner uitzet na de warmte bediening zal er een tijdlang lucht uit de unit komen om warmte af te geven.
Als u de koel modus selecteert terwijl de warmte modus ingesteld staat, zal de warmte modus geannuleerd worden.

De stilte modus selecteren

Selecteer de stilte modus om de binnenunit zo stil mogelijk te laten functioneren.

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten. - Druk niet op de (aan/uit) knop als de afstandsbediening aanstaat.

Resultaat: De airconditioner zal aangaan in modus die het laatste werd gebruikt.

2 Selecteer de gewenste bediening door op de knop te drukken.

3 Druk op de knop om de stilte modus te selecteren.

Resultaat: ◆ De airconditioner zal in de stilte modus functioneren.

◆ Het geluid dat geproduceerd wordt tijdens de werking van de unit zal gereduceerd worden.

@pmerking Druk nogmaals op de Quiet/Sleep knop om de stilte modus te verlaten.

Opmerking

Als de binnenunit de stilte modus niet ondersteund dan zal Restricted weergegeven worden wanneer u op de Quiet/Sleep knop drukt.

Als u in de ventilatie modus op de Quiet/Sleep knop druk dan zal Restricted weergegeven worden.

De slaap modus selecteren

Selecteer de slaap modus om comfortabel te slapen zonder de airconditioner middenin de nacht uit te hoeven zetten. De airconditioner zal automatisch na 6 uur uitgezet worden.

1 Druk op de (aan/uit) knop om de binnenunit aan te zetten. - Druk niet op de (aan/uit) knop als de afstandsbediening aanstaat. Resultaat: U kunt de E.Saver modus niet selecteren wanneer het apparaat in ventilatormodus staat.

2 Selecteer de gewenste bediening door op de knop te drukken. @pmerking De slaap modus wordt alleen ondersteund door de koel en warmte modi.

3 Druk 3 seconden lang op de knop om de slaap modus te selecteren.

Resultaat: ◆ De airconditioner zal in de slaap modus functioneren. ◆ De airconditioner zal intern langzaam de ingestelde temperatuur verhogen of verlagen en uiteindelijk na 6 uur uitgaan.

Opmerking Druk nogmaals 3 seconden lang op de knop om de slaap modus te verlaten.

Opmerking - Als de binnenunit de slaap modus niet ondersteund dan zal Restricted weergegeven worden wanneer u 3 seconden lang op de Quiet/Sleep knop drukt. - Als de binnenunit niet in de koel/warmte modus staat dan zal Restricted weergegeven worden wanneer u 3 seconden lang op de Quiet/Sleep knop drukt.

De Luchtstroomrichting aanpassen

U kunt de luchtstroomrichting aanpassen om lucht te circuleren naar uw eigen behoeften. Door de luchtstroomrichting aan te passen kan de efficiëntie van uw airconditioner verhoogd worden.

1 Druk op de knop.

Resultaat:

◆ Het blad zal naar beneden en boven gaan swingen.

◆ Druk nogmaals op de

knop om het

blad te laten stoppen met swingen en het blad in te stellen in de gewenste positie.

@pmerking

De luchtstroomrichting kan niet ingesteld worden op binnenunits van het ducttype.

De Kamertemperatuur controleren

U kunt de huidige kamertemperatuur controleren.

1 Druk op de knop om de kamertemperatuur te controleren.

Resultaat: De kamertemperatuur zal 3 seconden lang getoond worden en daarna zal het scherm temperatuur instellen weer verschijnen.

@pmerking De kamertemperatuur kan afhankelijk van de installatielocatie van de afstandsbediening wat afwijken.

Multifunctionele bedrade afstandsbediening blokkeren

Zet de knoppen van de multifunctionele bedrade afstandsbediening vast zodat kinderen de instellingen niet ongewenst kunnen veranderen.

1 Druk 3 seconden lang op de knop.

Resultaat: ♦ zal getoond worden en de knoppen van de multifunctionele bedrade afstandsbediening zijn nu vastgezet.

Als de multifunctionele bedrade afstandsbediening vastgezet is, kunt u de airconditioner niet bedienen met de multifunctionele bedrade afstandsbediening.

@pmerking Druk nogmaals 3 seconden lang op de knop om de knoppen weer vrij te maken.

De ERV bedienen

Selecteer de ERV-functie om de kamer te ventileren.

1 Druk op de knop om het ERV-ventilatiesysteem te starten.

Resultaat: De ventilatiesnelheid Hoog ⚙, wordt weergegeven.

2 Druk op de knop om de ventilatorsnelheid te selecteren.

◆ U kunt de ventilatorsnelheid aanpassen door op de knop te drukken.
De ventilatorsnelheid verandert in de volgorde
Hoog → Turbo → Gemiddeld
◆ Druk om de ERV te stoppen nogmaals op de knop wanneer de ventilatorsnelheid op Gemiddeld * staat.

@pmerking

Als u op de knop drukt wanneer de ERV-unit verbonden is met de multifunctionele bedrade afstandsbediening kunt u de ERV en de airconditioner tegelijkertijd aan- of uitzetten of alleen de airconditioner aan- of uitzetten. De afstandsbediening staat standaard ingesteld op het tegelijkertijd aan- of uitzetten. (raadpleeg de installatiehandleiding.)

◆ De

knop kan gebruikt worden wanneer meer dan 1 ERV-unit verbonden is aan de multifunctionele bedrade afstandsbediening. Is dat niet het geval dan zal Restricted weergegeven worden wanneer u op de knop drukt.

◆ ERV werkt alleen in de warmtewisselaar modus.

De E.Saver functie gebruiken

Selecteer de E.Saver functie om minder elektriciteit te verbruiken.

1 Druk op de knop.

Resultaat: De airconditioner zal in de E.Saver modus functioneren.

@pmerking In ventilator modus wordt E.Saver weergegeven maar de E.Saver functie wordt niet gebruikt.

@pmerking

◆ De E.Saver knop werkt alleen wanneer er 1 binnenunit en 1 ERV-unit verbonden zijn aan de multifunctionele bedrade afstandsbediening. Als de ERV-unit niet verbonden is of er meer dan 2 ERV-units verbonden zijn dan zal de knop Restricted weergegeven wanneer u deze bedient.
◆ Wanneer de E.Saver functie gebruikt wordt dan kan het zijn dat de binnenunit en de ERV-unit automatisch bediend worden.
Als u de E.Saver functie instelt wanneer de airconditioner in koel modus staat dan kan het zijn dat de ingestelde temperatuur automatisch ingesteld wordt (Koeltemodus : 26°C, Warmtemodus : 22°C).

U kunt deze temperatuur veranderen door op de

Het 7-dagen schema instellen

Stel het 7-dagen schema in zodat de aan/uit timer elke week herhaald wordt. Er kunnen maximaal 10 schema's ingesteld worden per dag.

1 Druk op de knop om een schema in te stellen.

Resultaat: De dag staat ingesteld op vandaag en het schemanummer toont het volgende lege schemanummer voor die dag. Als er nog geen schema's ingesteld zijn, zal het schemanummer op 1 staan. Als er bijvoorbeeld 5 schema's ingesteld zijn, zal het schemanummer op 6 staan.

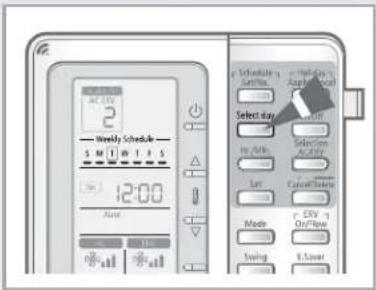

2 Druk op de knop om de dag te kiezen om een schema in te stellen.

Resultaat: ◆ Elke keer als de Select day knop wordt ingedrukt, gaat het vierkante vakje naar rechts.

◆ Druk op de Set knop om te selectie te beëindigen. U gaat nu naar de apparaatselectie.

3 Druk op de knop om het apparaat te selecteren.

Resultaat: ◆ Elke keer dat de 📄 knop ingedrukt wordt, kunt u AC ERV → 🐃 in deze volgorde selecteren.

◆ Druk op de Set knop om te selectie te beëindigen. U zult nu naar de aan/uit selectie gaan.

Let op Als ERV niet verbonden is, kan alleen de AC geselecteerd worden.

4 Druk op de knop om het schema aan of uit te zetten.

Resultaat: ◆ Elke keer dat de knop ingedrukt wordt, kunt u On → Off in deze volgorde selecteren.

◆ Druk na de selectie op de knop.

Als u schema Aan instelt, raadpleeg stap '5 Modusselectie' en als u schema Uit instelt, raadpleeg stap '10-uur selectie'.

Het 7-dagen schema instellen (vervolg)

5 Druk op de knop om de bedieningmodus te selecteren.

Resultaat: Elke keer dat de Mode knop wordt ingedrukt, kunt u Auto(Auto) → Cool(Koel) → Dry(Droog) → Fan(Ventilator) → Heat(Warmte) in deze volgorde selecteren. Het kan zijn dat Automodus en warmte modus afhankelijk van de optie-instellingen niet geselecteerd kunnen worden (raadpleeg de installatiehandleiding).

@pmerking Deze stap is bedoeld voor het instelling van "schema Aan".

6 Druk op de knoppen om de temperatuur in te stellen.

Resultaat: De temperatuur zal bij elke druk op de knoppen met 1°C aangepast worden.

@pmerking ◆ Deze stap is bedoeld voor het instelling van "schema Aan".

◆ U kunt de gewenste temperatuur niet bedienen als u de ventilator modus geselecteerd heeft.

7 Druk op de knop om de ventilatorsnelheid aan te passen.

Resultaat: ◆ Ventilatorsnelheid kan aangepast worden in koel/ventilator/warmte modus.

◆ Druk op de knop totdat de gewenste ventilatorsnelheid geselecteerd is.

@pmerking Deze stap is bedoeld voor het instelling van "schema Aan".

8 Druk op de knop om de ventilatorsnelheid van ERV aan te passen.

Resultaat: Druk op de On/Flow knop totdat de gewenste ventilatorsnelheid geselecteerd is.

@pmerking Deze stap is bedoeld voor het instelling van "schema Aan".

9 Druk op de knop om de temperatuur, bedieningsmodus en ventilatorsnelheid in te stellen.

Resultaat: ◆ Airconditioner en ERV samen instellen: stel de gewenste temperatuur, bedieningsmodus en ventilatiesnelheid van de airconditioner/ERV in.

◆ Alleen airconditioner instellen: stel de gewenste temperatuur, bedieningsmodus en ventilatiesnelheid van de airconditioner in.

◆ Alleen schema ERV: stel de ventilatorsnelheid van de ERV in.

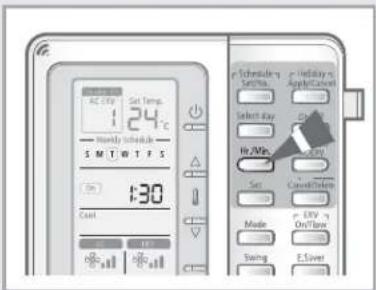

10 Druk op de knop en selecteer "Uur" om de tijd in te stellen.

Resultaat: ◆ Druk op de Knop totdat u het gewenste uur heeft geselecteerd.

◆ Elke keer dat de knop wordt ingedrukt, wordt de tijd met 1 uur aangepast.
◆ Druk op de knop om te selectie te beëindigen.

11 Druk op de knop en selecteer "Minuut" om de minuten in te stellen.

Resultaat: ◆ Druk op de knop totdat u de gewenste minuten heeft geselecteerd.

◆ Elke keer dat de knop wordt ingedrukt, wordt de tijd met 1 minuut aangepast.
◆ Druk op de knop om de schematijd te selecteren. De instelling van de schematijd is voltooid en u zult verdergaan naar het scherm schema bevestigen.

12 Druk op de knop om het 7-dagen schema te voltooien.

Resultaat: ◆ Het scherm zal één keer knipperen en het ingestelde schema zal opgeslagen worden.

◆ Druk op de Cancel/Delete knop tijdens het instellen van het schema om de instelling te annuleren. U kunt het schema niet annuleren nadat u op de Set knop heeft gedrukt.

@pmerking

- Wanneer het schema opgeslagen is, worden de schema's automatisch gesorteerd en wordt het schemanummer weergegeven in volgorde van oplopende tijd.

◆ Druk op de

Cancel/Delete knop om de instelling te annuleren.

◆ Wanneer er een gecentraliseerde bediening is toegepast kunt u het 7-dagen schema wel instellen maar niet uitvoeren.

Schema's kunnen op elke moment gewist worden.

1 Druk op de knop om naar de schema instellingsmodus te gaan.

Resultaat: De dag staat ingesteld op vandaag en het schemanummer toont het volgende lege schemanummer voor die dag. Als er nog geen schema's ingesteld zijn, zal het schemanummer op 1 staan. Als er bijvoorbeeld 5 schema's ingesteld zijn, zal het schemanummer op 6 staan.

2 Selecteer de dag van het schema dat u wilt wissen door op de Select day knop te drukken.

Resultaat: Elke keer als de Select day knop wordt ingedrukt, gaat het vierkante vakje naar rechts.

3 Selecteer het schemanummer dat u wilt wissen door op de knop te drukken.

Resultaat: Elke keer dat de ^ knop ingedrukt wordt, zal het schemanummer veranderen.

4 Druk drie seconden op de knop.

Resultaat: Het schema wordt gewist en de resterende schema's worden automatisch gesorteerd.

Het instellen en annuleren van een vakantieschema

Schema's hoeven niet gewist te worden als er een vakantie is. In plaats daarvan kan een vakantie ingesteld worden zodat het schema stopt met draaien gedurende de vakantie en de schema-informatie behouden wordt.

1 Druk op de knep om naar de schema instellingsmodus te gaan.

Resultaat: De dag staat ingesteld op vandaag en het schemanummer toont het volgende lege schemanummer voor die dag. Als er nog geen schema's ingesteld zijn, zal het schemanummer op 1 staan. Als er bijvoorbeeld 5 schema's ingesteld zijn, zal het schemanummer op 6 staan.

2 Selecteer de dag van het schema dat ingesteld moet worden als vakantie. Druk op de Select day knop.

Resultaat: Elke keer als de Select day knop wordt ingedrukt, gaat het vierkante vakje naar rechts.

3 Stel de vakantie in door op de Holiday Apply/Cancel knop te drukken.

Resultaat: ◆ De schema's worden niet gewist maar de balk onder de dag wordt onzichtbaar om aan te geven dat het schema niet zal draaien.

◆ Druk op de annuleren. F Holiday 1 Apply/Cancel knop om de instelling te

@pmerking

Als er schema's ingesteld en de balk onder die dag is onzichtbaar, dan staat die dag ingesteld als vakantie.

◆ U kunt de

knop alleen gebruiken wanneer er meer dan 1 schema ingesteld staat op die specifieke dag. Als er geen schema is, zal Restricted weergegeven worden.

Het schema van de dag zal niet uitgevoerd worden als de vakantie-instelling is gebruikt.

Het 7-dagen schema resetten

Reset het schema om alle schema's te wissen.

1 Druk vijf seconden op de knop.

Resultaat: Alle opgeslagen schema's worden gewist.

@pmerking Zorg ervoor dat het gewiste schema niet hersteld kan worden.

De Auto Stop functie instellen

De multifunctionele bedrade afstandsbediening kan ingesteld worden zodat alle binnenunits na een bepaalde tijd uitgezet worden. Zo kunt u voorkomen dat de aircondioner onnodig aan blijft staan.

1 Druk 3 seconden op de knop om naar de instellingsmodus te gaan.

Resultaat: De multifunctionele bedrade afstandsbediening zal naar de instellingsmodus gaan en het menu zal i weergeven.

2 Druk op de knop om naar de auto stop tijd instellingmodus te gaan.

3 Druk op de knoppen om de auto stop tijd in te stellen.

Resultaat: ◆ De tijd wordt met 1 uur aangepast elke keer dat de ⚠ knoppen ingedrukt worden.

◆ De standaard tijdsinstelling is 0. De auto stop tijd kan ingesteld worden tussen 0 en 12 uur.

Als u 0 selecteert dan zal de auto stop functie geannuleerd worden.

4 Druk op de knop om de auto stop functie te voltooien.

Resultaat: Auto stop functie is ingesteld.

@pmerking Druk op de knop om de auto stop functie te annuleren.

5 Druk op de Cancel/Delete knop.

Resultaat: Het scherm menuselectie zal verdwijnen.

@pmerking

De airconditioner stopt automatisch nadat de binnenunit of ERV-unit bedient wordt door op de

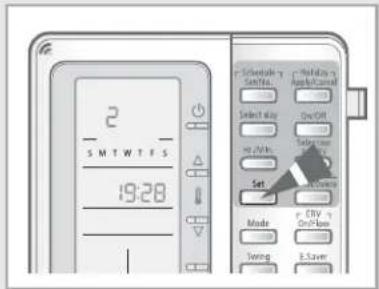

Temperatuurlimieten instellen

U kunt de minimale en maximale temperatuurlimieten instellen zodat de gewenste temperatuur niet te laag of te hoog wordt ingesteld.

1 Druk 3 seconden op de knop om naar de instellingenmodus te gaan.

Resultaat: De multifunctionele bedrade afstandsbediening zal naar de instellingenmodus gaan en het menu zal 1 weergeven.

2 Druk op de knoppen en selecteer menu .

Resultaat: ◆ Elke keer dat de knoppen ingedrukt worden, wordt het menunummer met 1 verhoogd.

◆ Druk op de Set knop om naar de temperatuurlimiet instelmodus te gaan.

3 Stel de minimale en maximale temperatuurlimiet in door op de △! knoppen te drukken.

Opmerking ◆ Stel eerst de minimale limiet in door op de △ knoppen te drukken en daarna op de Set knop, en stel daarna de maximale limiet in.

◆ Elke keer dat de knoppen worden ingedrukt, wordt de temperatuur met 1°C verlaagd of verhoogd.

◆ Druk na de selectie op de knop.

◆ Druk op de Cancel/Delete knop om de temperatuurlimiet instelling te annuleren.

4 Druk op de knop om de temperatuurlimiet instellingen te voltooien.

Resultaat: De gewenste temperatuur zal beperkt worden door de ingestelde minimale en maximale temperatuurlimiet.

@pmerking Druk op de knop om de instelling te annuleren.

5 Druk op de CancelDelete knop.

Resultaat: Scherm menuselectie zal verdwijnen.

Opmerking

◆ De minimale limiet kan niet hetzelfde zijn als de maximale limiet.

- Ook al heeft u de minimale temperatuur ingesteld op 16°C, de minimale temperatuur zal in alle modi, behalve de warmte modus, 18°C zijn. Wanneer u de minimale temperatuur instelt op 18°C dan zal deze in alle bedieningsmodi gebruikt worden.

◆ Temperatuurlimiet wordt ook toegepast op de 7-dagen schema instelling.

Functies van uw bediening blokkeren

U kunt een aantal functies van de multifunctionele bedrade afstandsbediening blokkeren om te voorkomen dat iemand de instellingen verandert of dat er knoppen per ongeluk ingedrukt worden.

1 Druk 3 seconden op de knop om naar de instellingenmodus te gaan.

Resultaat: De multifunctionele bedrade afstandsbediening zal naar de instellingenmodus gaan en het menu zal 1 weergeven.

2 Druk op de knoppen en selecteer menu.

Resultaat: ◆ Elke keer dat de knoppen ingedrukt worden, wordt het menunummer met 1 verhoogd.

◆ Druk op de

Set knop om naar de

vastzetten instelmodus te gaan.

@pmerking Druk op de knop om de instelling te annuleren.

3 Met de knoppen kunt u de vaststelwaarde van de knoppen instellen.

Resultaat: ◆ Instelwaarde vastzetten - 0: Vastzetten annuleren - 1: Vastzetten instellen

◆ Druk na de selectie op de

Set knop.

4 Druk op de knop om het vastzetten te voltooien.

Resultaat: ◆ Aangepaste instellingen worden toegepast. ◆ zal weergegeven worden wanneer de vastzetfunctie ingesteld is.

@pmerking Druk op de Knop om de instelling te annuleren.

5 Druk op de Cancel/Delete knop.

Resultaat: Het scherm menuselectie zal verdwijnen.

@pmerking

Als de gecentraliseerde bediening ingesteld is, kunt u de functie blokkeren instelling niet gebruiken.
◆ U kunt de functies blokkeren instelling niet gebruiken als de Alles vastzetten functie ingesteld is.
◆ De functie blokkeren instelling kan alleen toegepast worden op ⏻, △! □, □ en knoppen.

Huidige tijd en dag instellen

U kunt de huidige tijd en dag instellen.

1 Druk 3 seconden op de knop om naar de instellingenmodus te gaan.

Resultaat: De multifunctionele bedrade afstandsbediening zal naar de instellingenmodus gaan en het menu zal 1 weergeven.

2 Druk op de knoppen en selecteer menu .

Resultaat: ◆ Elke keer dat de △ ▽ knoppen ingedrukt worden, wordt het menunummer met 1 verhoogd.

◆ Druk op de Set knop om naar de tijd en dag instelmodus te gaan.

Opmerking Druk op de knop om de instelling te annuleren.

3 Druk op de knop om de huidige dag te selecteren.

Resultaat: ◆ De geselecteerde dag verandert.

◆ Druk op de selecteren. Set knop om de dag te

4 Druk op de knop het uur en de minuten in te stellen.

@pmerking ◆ Stel eerst het huidige uur in door op de Hr/Min. knoppen te drukken en daarna op de Set knop. Stel daarna de huidige minuten in.

◆ Elke keer dat de Knop wordt ingedrukt, verandert het uur/de minuut met 1.

◆ Druk na de selectie op de Set knop.

5 Druk op de knop om de huidige tijd en dag instellingen te voltooien.

Resultaat: De ingestelde tijd en dag worden toegepast.

@pmerking Druk op de knop om de instelling te annuleren.

6 Druk op de CancelDelete knop.

Resultaat: Het scherm menuselectie zal verdwijnen.

Memo

ELECTRONICS

Wereldwijd contact met SAMSUNG:

Voor Nederland: www.samsung-airco.nl

Voor Belgie: www.samsung-airco.be
