Type product	Draagbare airconditioner
Merk	DeLonghi
Model	PAC 45 OEKO
Koelfunctie	Ja, met thermostaatregeling
Ventilatiefunctie	Ja, 2 snelheden (max en min)
Turbo Power	Ja, extra koelvermogen bij warme ruimtes
Watertank	Ja, inhoud voor ongeveer 8 uur gebruik (voor koeling via water)
Timer	Ja, programmeerbaar met 15-minuten intervallen
Stoffilter	Ja, elke 2 weken reinigen
Zuiveringsfilter	Optioneel, voor fijnstof tot 0,003 mm
Ontkalking	Ja, na 400 uur gebruik of elk seizoen
Afmetingen (B x H x D)	580 x 785 x 435 mm
Max. luchtdebiet	360 m³/h
Netspanning	230 V ~ 50 Hz (typeplaatje)
Vereiste aardleiding	Ja, voor veiligheid
Afvoerslang	Inclusief, voor raam- of muurinstallatie
Verrijdbaar	Ja, met wieltjes en wielblokkering
Gebruiksklare installatie	Zonder vaste installatie mogelijk (via raam)
Veiligheidsuitschakeling	Niet voor kinderen; geen verlengsnoeren
Elektrisch vermogen	Zie typeplaatje (geschat 1.2–1.5 kW)
Koelvermogen	Zie typeplaatje (geschat 2.6 kW)
Koelmiddel	Niet gespecificeerd (raadpleeg typeplaatje)

Veelgestelde vragen - PAC 45 OEKO DELONGHI

Waarom slaat de airconditioner niet aan?

Controleer of de stekker in het stopcontact zit en of er stroom is. Als de timer actief is, controleer dan of de tandjes in de juiste stand staan. Zie PROBLEMEN OPLOSSINGEN in de handleiding.

Waarom koelt de airconditioner niet voldoende?

Wacht 3 minuten na het inschakelen (beveiliging). Zorg dat ramen en deuren gesloten zijn, warmtebronnen verwijderd zijn, en de luchtafvoerslang correct is aangesloten. Reinig of vervang de filters indien verstopt. Verlaag de thermostaatinstelling.

Hoe maak ik de filters schoon?

Schakel het apparaat uit en trek de stekker eruit. Verwijder het aanzuigrooster en haal het stoffilter los. Gebruik een stofzuiger of was het filter in lauw water (max 40°C). Laat volledig drogen voordat u het terugplaatst. Het zuiveringsfilter (indien aanwezig) reinigt u wekelijks met een stofzuiger.

Hoe ontkalk ik het apparaat?

Na ongeveer 400 uur gebruik of aan het einde van het seizoen: haal de tank eruit, giet een mengsel van 1/4 liter ontkalkingsvloeistof en 1 liter schoon water in de opvangbak, laat de airconditioner een halfuur draaien, spoel daarna grondig na met schoon water. Gebruik uitsluitend De'Longhi ontkalkingsmiddel.

Hoe gebruik ik de Turbo Power functie?

Zorg dat de watertank vol is. Stel de functiekeuzeknop in op de grote kristal (maximale koeling). Druk op de Turbo Power toets. Het apparaat levert extra koelvermogen. Zodra de gewenste temperatuur is bereikt, kunt u Turbo Power uitschakelen en overschakelen naar de kleine kristal voor stillere werking.

Hoe stel ik de timer in?

Trek alle tanden binnen de gewenste werkingstijd naar buiten (elke tand = 15 minuten). Druk op de TIMER toets; het lampje gaat branden. Controleer of de klok juist is ingesteld. Kies de gewenste functie. Het programma wordt dagelijks herhaald. Om de timer uit te schakelen, drukt u nogmaals op de TIMER toets.

Hoe vul ik de watertank?

Open het paneel aan de voorkant (handvat aan de voorkant). Trek de tank iets schuin omhoog en eruit. Draai de dop los, haal de flexibele slang eruit, en vul de tank met schoon kraanwater (geen zout of ontkalkt water). Duw de slang terug, draai de dop goed dicht, en plaats de tank terug met 'FRONT' naar voren.

Wat betekenen de verschillende standen op de functiekeuzeknop?

De grote kristal staat voor maximale koeling met hoge ventilatiesnelheid; de kleine kristal voor minimale koeling met lage ventilatiesnelheid. Voor alleen ventilatie gebruikt u de propeller symbolen (grote propeller = hoge snelheid, kleine propeller = lage snelheid). Zet de knop op de gewenste stand.

Hoe installeer ik de luchtafvoerslang voor een raam?

Bevestig de slang aan de achterkant van het apparaat. Plaats het afvoerelement in het raam of de balkondeur, en sluit het raam gedeeltelijk. Gebruik de meegeleverde zuignapjes om te voorkomen dat het raam te ver opengaat. Zorg dat de slang niet geknikt is.

Wat moet ik doen aan het einde van het seizoen?

Voer ontkalking uit volgens de instructies. Laat het water uit de opvangbak lopen. Laat het apparaat een halfuur in de ventilatiestand draaien om te drogen. Schakel uit en trek de stekker eruit. Verwijder de afvoerslang. Maak de filters schoon en plaats ze terug. Dek het apparaat af tegen stof.

GEBRUIKSAANWIJZING PAC 45 OEKO DELONGHI

• Dit apparaat dient uitsluitend gebruikt te worden zoals aangegeven staat in dit instructieboekje.
  Deze instructies dienen niet geacht worden elke mogelijke situatie die zich voor kan doen te beschrijven.
  Men dient altijd een beroep te doen op gezond verstand en voorzichtigheid bij de installatie, de functionering en het behoud van elk huishou-delijk apparaat.
• Dit apparaat is ontworpen als airconditioner voor huiselijke ruimtes en dient niet voor andere doeleinden gebruikt te worden.
• Het is gevaarlijk de eigenschappen van het apparaat te wijzigen of te veranderen op welke manier dan ook.
• Het apparaat dient geïnstalleerd te worden volgens de nationaal voorgeschreven regels omtrent de installatie.
• Voor eventuele reparaties, dient men zich altijd en uitsluitend te wenden tot de Technische Assistentie Centra die geautorizeerd zijn door de Fabrikant. Reparaties uitgevoerd door niet vakbekwaam personeel kunnen gevaarlijk zijn.
• Dit apparaat dient uitsluitend bedient te worden door volwassenen; men dient absoluut niet toe te laten dat kinderen ermee spelen.
• Voor eventuele reparaties, dient men zich altijd en uitsluitend te wenden tot de Technische Assistentie Centra die geautorizeerd zijn door de Fabrikant. Reparaties uitgevoerd door niet vakbekwaam personeel kunnen gevaarlijk zijn.
• Dit apparaat dient aangesloten te worden op een goed functionerende aardleiding: Laat uw elektriciteitsnet controleren door een vakman.
• Het gebruik van verlengsnoeren dient vermeden te worden.
• Altijd eerst de stekker uit het stopcontact trekken, alvorens over te gaan tot schoonmaken of onderhoud.
• Niet aan het electriciteitssnoer trekken om het apparaat te verplaatsen.
• Het apparaat niet installeren in ruimtes waarbinnen de lucht gas, olie of zwavel kan bevatten en niet in nabijheid van warmtebronnen.
• Geen zware of warme voorwerpen op het apparaat zetten.
• Minstens elke week de filters schoonmaken.
• Denkt eraan het apparaat aan het einde van elk seizoen te ontkalken (zie blz. 61). In de regio waar het water buitengewoon veel kalk bevat, wordt aangeraden het hiervoor bestemde anti-kalk produkt toe te voegen aan het water, dit produkt kan verkregen worden bij de geautorizeerde Assistentie Centra.
• Het gebruik van verwarmingsapparaten in nabijheid van de airconditioner vermijden.
• Als het niet mogelijk is het apparaat verticaal te vervoeren, moet hij aan een schuin vlak worden vastgezet. Zet het niet horizontaal.
  Alvorens het apparaat te transporteren eerst het condenswaterbakje en de opvangbak legen. Na een transport minstens één uur wachten alvorens het apparaat aan te zetten.
• De materialen die gebruikt worden voor de verpakking kunnen gerecycleerd worden. Wij raden daarom aan deze materialen in de hiervoor bestemde afvalbakken voor gescheiden verzameling te werpen.

WAT ZIJN PINGUINO EN SUPERPINGUINO

Tijdens het zomerseizoen wordt het welzijn in een ruimte bereikt bij een temperatuur tussen de 24 en de 27°C en met een relatieve vochtigheidsgraad rond de 50%.

De airconditioner is een apparaat dat vochtigheid en warmte elimineert uit de ruimte waarin hij zich bevindt. In vergelijking met modellen die geïnstalleerd worden, hebben de draagbare airconditioners het voordeel dat ze verplaatst kunnen worden van de ene kamer naar de andere in huis, en dat ze van het ene gebouw naar het andere vervoerd kunnen worden.

De warme lucht in uw kamer wordt door een batterij geleid die afgekoeld wordt door middel van een koelgas. Op deze manier wordt het té veel aan warmte en vochtigheid afgegeven voordat de lucht weer in de ruimte geblazen wordt.

Bij de modellen die uit één element bestaan (Pinguino), wordt een klein gedeelte van deze gekoelde lucht gebruikt voor het afkoelen van het koelgas en dan, nadat de lucht warm en vochtig is geworden, naar buiten afgevoerd.

Bij de modellen met twee elementen (SuperPinguino) wordt het circuit afgekoeld met behulp van de buitenlucht.

Elke Pinguino en SuperPinguino kan ook gebruikt worden met uitsluitend de ventilatie functie aan.

Voor meer informatie en uitleg kunt u zich wenden tot

internet site : www.delonghi.com

Voorbereiding voor het gebruik

Onderstaand zult u alle nodige aanwijzingen vinden om uw airconditioner op de beste manier voor te bereiden op de functionering.

KLIMATISERING ZONDER INSTALLATIE

Enkele eenvoudige handelingen en Pinguino brengt het welzijn weer terug in de ruimte waar u zich bevindt:

- Bevestig de slang voor luchtafvoer op 23 de hiervoor bestemde opening dat zich aan de achterkant van het apparaat bevindt. De slang bevestigen zoals aangegeven in figuur A.

- Indien het een venster betreft met twee ramen de bijgeleverde zuignapjes 25 gebruiken om te voorkomen dat de ramen te ver open gaan (fig. C)

• Aan het uiteinde van de slang het element voor afvoer via een venster bevestigen.
• De airconditioner in de buurt van een raam of een balkondeur zetten.
• Het venster of de balkondeur een klein stukje openen en het afvoerelement 24 positioneren zoals aangegeven in figuur B.

Voorbereiding voor het gebruik

KLIMATISERING MET INSTALLATIE

Indien gewenst kan Pinguino ook op een semi-permanente manier geïnstalleerd worden.

In dit geval zal het noodzakelijk zijn:

- Een gat aan te brengen in een buitenmuur of in een raam van een venster. Hierbij dienen de hoogte en de afmetingen van het gat aangehouden worden zoals aangegeven in figuur D

• Op het gat de bijgeleverde flens aanbrengen.
• De slang a23 de hiervoor aangebra- chte opening bevestigen dat zich aan de achterkant van het apparaat bevindt (fig. A.)
• Het uiteinde van de slang 23 in de flens 82 vestigen zoals aangegeven in figuur E.

Wanneer de slang 23et bevestigd is, kan het gat afgesloten worden door middel van het deksel van de flens 22

In het raam van het venster

In de houten structuur van de balkon- deur

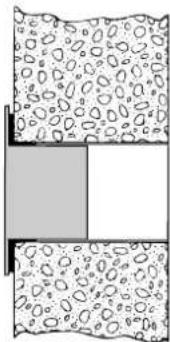

Bij muren raden wij aan het gat in de muur te voorzien van geschikt isolatiemateriaal.

D

N.B.:

Wanneer gekozen wordt voor een semi-permanente installatie, raden wij aan een deur enigszins open te laten staan (ook al is het maar 1 cm) om de juiste luchtcirculatie te garanderen.

Voorbereiding voor het gebruik

Alhoewel niet noodzakelijk voor de functionering van het apparaat, wordt het koelingsvermogen van uw Pinguino vergroot indien de tank water bevat, terwijl het apparaat tegelijkertijd minder lawaai maakt en minder electriciteit verbruikt. Het water wordt gebruikt om de temperatuur van de onderdelen van het apparaat die verhit worden te doen dalen en wordt naar buiten afgevoerd in de vorm van waterdamp, via de luchtafvoerslang 23

Schoon kraanwater gebruiken dat geen zouten bevat. De gebruiksduur van een volle tank water hangt voornamelijk af van de ruimtelijke omstandigheden zoals temperatuur, vochtigheidsgraad, isolering, de ligging van de kamer, het aantal personen dat zich in de ruimte bevindt, enz. Gemiddeld genomen is een tank na 8 uur functioneren leeg.

Wanneer het water in de tank eenmaal op is, zal de functionering automatisch overschakelen van water naar lucht. Op hetzelfde moment zal de hoeveelheid lucht die afgevoerd wordt via de slang aan de achterkant van het apparaat toenemen.

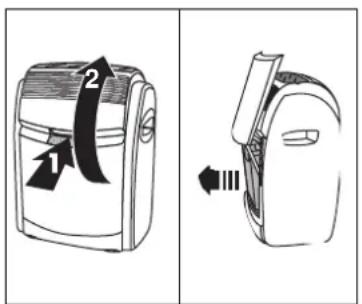

A) Het paneel aan de B voorkant 3 openen door het hiertoe aangebrachte handvat 2 vast pakken, hierna de tank enigszins schuin naar boven trekken 5n uit het apparaat halen.

B) De dop losdraaien, de flexible slang eruithalen en de tank vullen, de tank zelf dient op de grond te blijven staan.

C) Nadat de tank gevuld is het slang weer naar binnen duwen, de dop goed dichtdraaien en de tank weer op zijn plaats zetten met het woord FRONT aan de voorkant.

Tijdens de functionering "op water" en in uitermate stille ruimten (bijv. slaapkamer) is het mogelijk een zacht gegorgel te horen. Dit is als helemaal normaal te beschouwen.

De duur van een volle tank water hangt af van de ruimtelijke omstandigheden. Onder normale omstandigheden duurt een volle tank ongeveer 8 uur voordat hij leeg raakt; ongeveer zeven indien het apparaat functioneert met Turbo Power (zie p. 58).

Geen water gebruiken dat keukenzout bevat of water dat ontkalkt is door middel van mechanismen waarbij zouten gebruikt worden.

Het aanzetten et het instellen van de tijd

Alvorens de stekker in het stopcontact te steken dient men te controleren dat:

• De netspanning overeenkomt met de waarde aangegeven in de technische gegevens;
• Het stopcontact en het elektriciteitsnet van dien aard zijn dat ze de vereiste belasting kunnen verdragen;
• IHet stopcontact van het geschikte type is voor de stekker, indien dit niet het geval is het stopcontact vervangen.
• Het stopcontact geaard is.

De fabrikant stelt zich niet aansprakelijk indien deze veiligheidsnorm niet in acht genomen wordt.

De vervanging van de voedingskabel mag alleen door geautoriseerd personeel worden uitgevoerd.

INSTELLEN VAN DE TIMER (indien aanwezig)

De programmeringsknop/timer 12oet zoals alle klokken op de juiste tijd worden gezet. Laten we aanstellen dat het 16:00 uur is: draai de schijf naar rechts (in de richting van de pijl), het driehoekje moet tot aan de cijfer 16 verplaatst worden (de pijlen moeten ongeveer 16:00 uur aanduiden).

N.B.: Draai nooit de schijf naar de tegenover-gestelde richting!

De timer werkt net als een elektrische klok en loopt alleen als de stekker in het stopcontact zit. Wordt de stekker uit het stopcontact getrokken of valt de stroom uit, dan stopt de programmering (de klok staat stil) en moet de tijd op nieuw worden ingesteld.

TIMER: PROGRAMMERING

1) Stel de werkingstijd als volgt: haal alle tanden die binnen de gewenste werkingstijd vallen uit de buitenste ring van de timer naar voren. (ledere tand komt met 15 minuten overeen)
2) De TIMER toets i18rukken, het Timerlichtje gaat branden.
3) Controleer of de timer de juiste tijd aan- geeft (zie tijdinstelling).

4) Kies de gewenste werking volgens het schema dat u op de volgende pagina vindt.

Als het apparaat zo ingesteld is voert het iedere dag het ingestelde programma uit.

N.B.: indien u het apparaat niet meer "geprogrammeerd" wenst te gebruiken hoeft u alleen de timertoets GN indrukken.

Het aanzetten en de keuze van de functies

HOE TE KLIMATISEREN

Om het apparaat te laten functioneren in de functie klimatisering, als volgt te werk gaan:

1. De toets ① i#rukken, het lichtje I 9 gaat branden.
2. De functiekeuzeknop met de wijzers van de klok in draaien.

- Door het symbool van het grote kristal ✘ in overeenstemming met het referen-tieteken te zetten, zal het apparaat in de functie klimatisering met maximale venti-latiesnelheid functioneren (het lichtje 21 gaat branden, na 3 minuten het lichtje 14 gaat branden).

• Door het symbool van het kleine kristal ✱ in overeenstemming met het referen-tieteken te zetten, zal het apparaat in de functie klimatisering met minimale ventilatiesnelheid functioneren (het lichtje 21 gaat branden, na 3 minuten het lichtje 15 gaat branden).
• Nu kunt u de gewenste temperatuur instellen door de thermostaatknop 19 draaien.

N.B.:

De temperatuur is niet aangegeven in graden. Wij raden daarom aan de thermostaatknop 09 de maximale koude stand te zetten, wanneer de temperatuur in de ruimte het gewenste niveau van comfort bereikt heeft, kunt u de thermostaatknop langzaam kloksgewijs draaien totdat de thermostaat in werking treed en de functionering onderbreekt. Het lichtje 21 at uit. Het lichtje (14p) ga 15 uit. Op deze manier zult u het apparaat geprogrammeerd hebben op de juiste temperatuur die automatisch door de thermostaat in stand gehouden zal worden, waarmee tegelijkertijd een aanzienlijke energiebesparing verkregen wordt. ledere keer als de airconditioner de ingestelde temperatuur bereikt, zal het apparaat doorgaan met functioneren met alleen de ventilatie functie. Op deze manier blijft de temperatuur van de lucht in de ruimte gelijkmatig verdeeld.

Opmerking: het duurt 3-5 min. voordat er koude lucht uit rooster komt.

TURBO POWER (indien aanwezig)

De functie Turbo Power is ontwikkeld om een aanvullend koelvermogen te leveren. Dit is bijzonder nuttig wanneer men een zeer warme ruimte snel wenst terug te brengen naar omstandigheden van welzijn. In dat geval:

Controleren of de tank vol is met water (zie p. 56);

Controleren of de functie keuzeknop op de stand met de grote kristal staat.

Op de toets Turbo Power drukken 20

Wanneer de gewenste temperatuur eenmaal bereikt is, kan men eventueel de Turbo Power functie uitschakelen en de functie keuzeknop weer op de stand van de kleine kristal zetten. Hierdoor wordt een geruislozere functionering verkregen.

HOE TE VENTILEREN

De functiekeuzeknop 18 gen de wijzers van de klok mee draaien.

• De toets ① inoukken, het lichtje gaat branden.
• Door het symbool van de grote propeller (op ♣) in overeenstemming met het referentieteken te zetten, zal het apparaat functioneren met de maximum ventilatiesnelheid (het lichtje grat branden).
• Door het symbool van de kleine propeller ≈ (op ♣) in overeenstemming met het referentieteken te zetten, zal het apparaat functioneren met de minimum ventilatiesnelheid (het lichtje great branden).

ZUIVERINGSFILTER (slechts voor enkele modellen)

Behalve stof, kan dit filter ook de kleinste onzuiverheden (tot 0.003 milimeter) opvangen, zoals bijvoorbeeld de rook van een sigaret.

Het zuiveringsfilter dient nooit gebruikt te worden tegelijkertijd met het stoffilter, dat ook bijgeleverd wordt. Daarom:

A. Indien men het zuiveringsfilter wenst te gebruiken: Het zuiveringsfilter uit de filterhouder halen; Het aanzuigrooster verwijderen

Raadgevingen

6 (fig. G op blz. 60) en het stoffilter dat daarin vastgehaakt zit. Het zuiveringsfilter uit zijn verpakking halen. Het filter aan het apparaat vastzetten door de beide plastik uiteinden aan de hiervoor op de airconditioner aangebrachte steuntjes vast te haken (zie onderstaande figuur). Het stoffilter bewaren. B. Indien het stoffilter voldoende is: Het zuiveringsfilter uit de filterhouder halen en opbergen.

Er zijn enkele aanwijzingen die opgevolgd dienen te worden om het optimaal functioneren van de airconditioner te verkrijgen:

- Ramen en deuren sluiten van de ruimte die geklimatiseerd moet worden. Enige uitzondering indien men gekozen heeft voor een installatie met een gat in de

Vensters sluiten, deuren sluiten

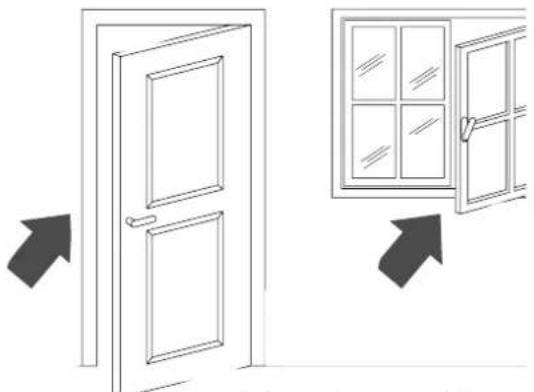

muur. In dat geval raden wij aan een deur of een raam op een kier te laten staan om een juiste luchtwisseling te garanderen.

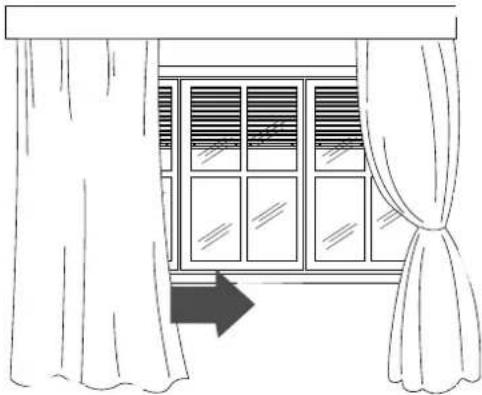

• De kamer beschermen tegen direct zonlicht, door de gordijnen dicht te doen en/of de zonwering (gedeeltelijk) te laten zakken, teneinde een zeer economische functionering te verkrijgen.
• Geen voorwerpen op de airconditioner plaatsen;
• De luchtaanzuiging en de luchtafvoer 1 niet blokkeren;
• Zich ervan verzekeren dat binnen de ruimte geen warmtebronnen aanwezig zijn.

• Installeer het apparaat niet in vochtige vertrekken.
• Laat het apparaat niet in de zon, regen of kou staan.

Gordijnen sluiten, rolluiken neerlaten

- N.B.: Controleren dat de airconditioner geplaatst wordt op een "waterpas" vloer: Eventueel de wielblokkeringen 26 gebruiken onder de wieltjes aan de voorkant.

Reiniging

Alvorens over te gaan tot het schoonmaken of het uivoeren van onderhoud, altijd eerst het apparaat afzetten de toets ① 10 indrukken, te zetten en door de stekker uit het stopcontact te halen.

HET SCHOONMAKEN

Wij raden aan het apparaat schoon te maken met een vochtige doek en daarna met een droge doek om het apparaat af te drogen. Om veiligheidsredenen wordt afgeraden de airconditioner met water te wassen

Voorzorgsmaatregelen

Nooit benzine, alcohol of oplosmiddelen gebruiken voor het schoonmaken. Nooit insectenspray of dergelijke gebruiken.

HET SCHOONMAKEN VAN DE FILTERS Het stoffilter

Alle modellen zijn uitgerust met een stofffilter dat in staat is de stofdeeltjes in de lucht vast te houden. Om de efficiëntie van uw airconditioner onveranderd te houden, dient het stofffilter om de twee weken schoongemaakt te worden: Voor het schoonmaken van het filter dient men:

1. Het aanzuigrooster te verwijderen (6ie fig. F)
2. De filterhouder, waarin het filter zit, verwijderen door deze los te haken van het uitwendige rooster. Voor het loshaken op de vleugeltjes aan de zijkant van de filterhouder drukken (zie fig. G).

Voor het verwijderen van het stof dat zich op het filter vastgezet heeft een stofzuiger gebruiken. Indien het filter heel erg vuil is, deze in lauw water dompelen en meerdere malen uitspoelen. De temperatuur van het water dient onder de 40°C gehouden te worden. Na het wassen, het filter laten drogen voor het weer terug te zetten in de houder.

Zuiveringsfilter (indien aanwezig)

De buitenkant van het zuiveringsfilter eenmaal per week schoonmaken. Een stofzuiger gebruiken met een gemiddelde zuigkracht. Het filter nooit aan de binnenkant schoonmaken. Het zuiveringsfilter dient na afloop van elk seizoen vervangen te worden of in ieder geval wanneer het filter op is. Het zuiveringsfilter kan gekocht worden in de winkel als accessoire of bij een geautorizeerd Assistentie Centrum als vervangingsonderdeel. Als alternatief op het zuiveringsfilter is het altijd mogelijk het bijgeleverde stoffilter te gebruiken.

HET SCHOONMAKEN VAN DE OPVANGBAK

Aangeraden wordt minstens eenmaal per maand de opvangbak socoon te maken en wel op de volgende manier:

• Het aparaat afzetten en de stekker uit het stopcontact halen.
• Het paneel aan de voorkant openen 3 en de tank euthalen.

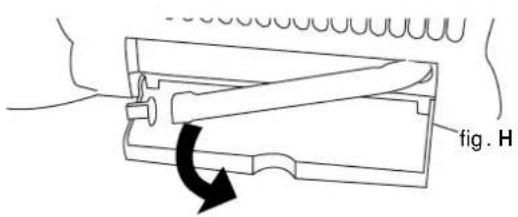

• De dop van de afvoerslang die zich aan de achterkant van de conditioner bevindt halen en het water in bijvoorbeeld een emmer laten lopen.
• Nadat het water afgevoerd is de dop er weer opdoen.
• Met een doek het vuil verwijderen van de plek waar de tank normaal gesproken op staat.

CONTROLES AAN HET BEGIN VAN HET SEI-ZOEN

Nagaan of het electriciteitssnoer en het stopcontact in goede staat verkeren en zich ervan verzekeren dat de aardleiding goed functioneert. Nauwgezet de installatienormen opvolgen.

HANDELINGEN UIT TE VOEREN AAN HET EINDE VAN HET SEIZOEN

1) Het apparaat ontkalken (zie blz. 61)
2) Het water uit de opvangbak laten lopen.
3) Het apparaat laten functioneren met alleen ventilatie giedurende ongeveer een halfuur om de airconditioner aan de binnenkant te laten drogen.

4) Het apparaat afzetten en de stekker uit het stopcontact halen.

5) De afvoerslang verwijderen 23

6) Het filter schoonmaken en laten drogen en hierna weer in het apparaat terugzetten.

7) Het apparaat afdekken om het tegen stof te beschermen.

Ont kalking

Wanneer de kalkafzetting een hoog niveau bereikt heeft (gemiddeld na 400 uur functioneren) en in ieder geval één keer per seizoen, is het noodzakelijk het apparaat te ontkalken zoals hierna beschreven staat.

Voor het ontkalken van het apparaat zijn nodig:

• liter ontkalkingsvloeistof 27
- liter schoon water.

( Overeenkomend met een 75% oplossing)

Als volgt te werk gaan:

1) De tank uB het apparaat halen en het resterende water afvoeren in de opvangbak va de afvoerslang (fig BI).
2) De afvoerslang afsluiten. Een 1/4 liter ontkalkingsvloeistof en 1 liter schoon water in de opvangbak die zich onder de tank bevindt (fig. f) op de bodem van het apparaat gieten.
3) De airconditioner gedurende ongeveer een halfuur laten functioneren.
4) Hierna de in de opvangbak achtergebleven vloeistof afvoeren en grondig omspoelen. Tijdens het omspoelen dient de afvoerslang open te zijn en het apparaat te functioneren.
5) De stekker uit het stopcontact halen en de opvangbak goed schoonmaken met een schone doek.
6) Na het schoonmaken van de opvangbak kan de airconditioner normaal functioneren.

Het gebruik van andere produkten dan van het merk De'Longhi zou schadelijk kunnen zijn voor de interne onderdelen en hierdoor de garantievoorwaarden doen vervallen.

Indien iets niet fuctioneert.....

Indien iets niet functioneert, betreft dit soms kleine problemen die u zelf makkelijk kunt oplossen: Controleer dus aandachtig de volgende aanwijzingen voordat u zich wendt tot een Technische Assistentie Centrum in uw omgeving.

PROBLEMEN OPLOSSINGEN OORZAKEN

De airconditioner is helemaal afgeslagen.	• de stekker steekt niet in het stopcontact• de electriciteitstoevoer ontbreekt	• de stekker in het stopcontact steken• wachten
De airconditioner is aangesloten (controlelampje 9) maar slaat niet aan.	• De tandjes van de timer staan in de ruststand	• De timer opnieuw instellen
De airconditioner functioneert maar de kamer wordt niet koeler.	• er zijn geen 3 minuten verlopen sinds het aanzetten van het apparaat• er staan ramen open• in de kamer bevindt zich een warmtebron (brander, lamp, enz.) of• de luchtafvoerbuis zit niet meer op zijn plaats• de thermostaat is te hoog ingesteld• de luchtfilters zijn verstopt• het vermogen van de airconditioner is niet voldoende voor de omstandigheden in of de afmetingen van de ruimte	• 3 minuten wachten (beveiligingsmechanisme)• de ramen sluiten• de warmtebron verwijderen• de afvoerbuis op de juiste manier aansluiten• de ingestelde temperatuur verlagen door de knop tegen de wijzers van klok in te draaien• de filters schoonmaken/vervangen
De airconditioner functioneert slechts voor korte tijd	• de afvoerslang is afgeklemd• de afvoerslang is verstopt• er zit een kniek in de afvoerslang• de ventilator is geblokkeerd	• de afvoerslang op de juiste manier aansluiten• nagaan of er obstakels zijn die de luchtafvoer naar buiten onmogelijk maken• de kniek verwijderen• het Assistentie Centrum bellen

Netspanning zie typeplaatje

Max. opgenomen vermogen

bij airconditioning "

Koelingsvermogen "

Koelmiddel "

Aantal snelheden ventilator 2

Max. luchtverwerking 360 m ^3 /h

Temperatuur van kamer 21 ÷ 32°C

Afmetingen :

• breedte 580 mm
• hoogte 785 mm
• diepte 435 mm

Dit apparaat bevat stoffen die indien deze vrijkomen in de atmosfeer de ozonlaag beschadigen, daarom wordt aangeraden het koelingscircuit van het apparaat niet te perforeren. Aan het einde van de nuttige levensduur van het apparaat, de airconditioner afgeven bij hiervoor bestemde verzamelcentra.

NEDERLANDS

NEDERLANDS
