Producttype	Mobiele airconditioner
Merk	DeLonghi
Model	NF 212
Afmetingen (B x H x D)	460 x 840 x 320 mm
Gewicht	36 kg
Voedingsspanning	Zie typeplaatje (230V ~ 50Hz typisch)
Koelvermogen	Zie typeplaatje
Koelmiddel	R407c
Ventilatiesnelheden	Max, Med, Min
Functies	Koelen, Ontvochtigen, Ventileren
Timer	Uitgestelde in- en uitschakeling (tot 12 uur)
Afstandsbediening	Optioneel, bij sommige modellen meegeleverd
Filterreiniging	Wekelijks aanbevolen
Onderhoud einde seizoen	Water aftappen, filter reinigen
Beveiliging	Aardleiding, thermische beveiliging
Gebruiksomgeving	Binnenshuis, niet buiten
Minimale afstand tot brandbare stoffen	50 cm
Werkingstempertuurbereik koeling	21 °C tot 35 °C
Luchtafvoerslang	Inclusief, lengte variabel
Installatie	Zonder of met semi-permanente muurdoorvoer (gat Ø 134 mm)

Veelgestelde vragen - NF 212 DELONGHI

Hoe schakel ik de airconditioner in?

Steek de stekker in het stopcontact en druk op de toets ON/OFF. Het apparaat start met de laatst gebruikte functie. U kunt daarna de gewenste functie (koeling, ontvochtiging of ventilatie) selecteren met de toets MODE.

Wat moet ik doen als de airconditioner niet werkt?

Controleer eerst of de stekker in het stopcontact zit en of er stroom is. Als het apparaat na 3 minuten nog niet start, kan de veiligheidsvoorziening actief zijn. Wacht 3 minuten. Als het alarmlampje brandt, is het waterreservoir vol; tap het water af via de dop aan de achterkant (zie figuur G).

Hoe reinig ik de luchtfilters?

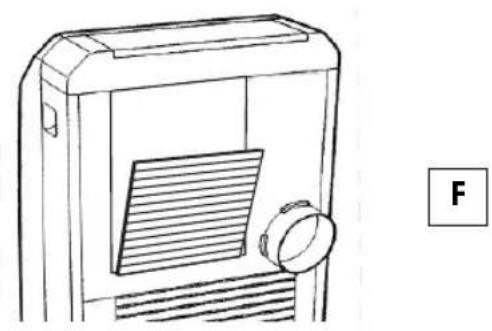

Verwijder het filter ter hoogte van het afzuigrooster (figuur F). Gebruik een stofzuiger om stof te verwijderen. Bij ernstige vervuiling wast u het filter in lauw water (max. 40°C) en laat u het volledig drogen voordat u het terugplaatst. Reinig het filter wekelijks tijdens gebruik.

Kan ik de airconditioner gebruiken zonder luchtafvoerslang?

Nee, de luchtafvoerslang is essentieel om warme lucht naar buiten af te voeren. Zonder slang werkt het apparaat niet correct en kan het de ruimte niet koelen. Sluit de slang aan op de zitting aan de achterkant en plaats het uiteinde bij een raam of deur.

Hoe programmeer ik de timer?

Voor uitgestelde inschakeling: zet het apparaat in stand-by, druk op de timer-toets, stel het aantal uren in met + of - (max. 12 uur). Voor uitgestelde uitschakeling: schakel het apparaat in, druk op timer, stel de tijd in. Het controlelampje knippert tot het moment van schakelen.

Wat betekent het alarmlampje?

Het alarmlampje (Q) gaat branden wanneer het waterreservoir in het apparaat vol is. U moet het reservoir legen door de dop van de afvoer aan de achterkant te verwijderen en het water in een bakje te laten weglopen. Zie de paragraaf 'Controles aan einde seizoen'.

Hoe voer ik onderhoud uit aan het einde van het seizoen?

Tap al het restwater af via de dop van de afvoer aan de achterkant (figuur G). Reinig de filters en laat ze goed drogen voordat u ze terugplaatst. Berg het apparaat op een droge plaats op.

Kan ik de airconditioner gebruiken in een ruimte met hoge luchtvochtigheid?

Ja, het apparaat heeft een ontvochtigingsfunctie die ideaal is voor vochtige ruimtes. Selecteer deze functie met de MODE-toets. Het apparaat werkt dan op lage ventilatiesnelheid (MIN) om de luchtvochtigheid te verlagen.

Wat is het koelmiddel en mag ik het bijvullen?

Het koelmiddel is R407c. Het is verboden het koelcircuit te doorboren of het koelmiddel bij te vullen. Laat onderhoud en reparaties alleen uitvoeren door een erkend technisch servicecentrum van de fabrikant.

Hoe installeer ik de airconditioner semi-permanent?

Maak een gat van 134 mm in een buitenmuur of raam (zie figuur D). Plaats de muurflens in het gat. Bevestig de luchtafvoerslang aan het apparaat en koppel het andere uiteinde aan de flens. Sluit het gat af met de dop van de flens. Zet een deur op een kier (1 cm) voor luchtverversing.

GEBRUIKSAANWIJZING NF 212 DELONGHI

• Dit apparaat is bestemd voor de klimaatregeling van huiselijke ruimten en dient niet voor andere doeleinden gebruikt te worden.
• Het is gevaarlijk om op welke wijze dan ook de kenmerken van het apparaat te wijzigen.
• Het apparaat moet volgens de nationale installatievoorschriften geïnstalleerd worden.
• Wendt u zich voor eventuele reparaties uitsluitend tot een technisch servicecentrum dat door de fabrikant erkend is.
• Reparaties uitgevoerd door ondeskundig personeel kunnen gevaarlijk zijn.
• Als het netsnoer beschadigd is, mag dit uitsluitend vervangen worden door de fabrikant of door zijn technische servicedienst of in elk geval door iemand met soortgelijke vakkennis, om elk risico te voorkomen.
• Dit apparaat mag uitsluitend door volwassenen gebruikt worden.
• Zonder passend toezicht mag het gebruik van dit apparaat niet aan kinderen of onbekwame personen worden toegestaan.
• Laat niet toe dat kinderen met het apparaat spelen.
• Dit apparaat moet op een doeltreffende aardleiding aangesloten worden.
• L aat de elektrische installatie door een gekwalificeerd elektricien controleren.
  • V ermijd het gebruik van verlengsnoeren voor het netsnoer.
• Trek altijd de stekker uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden gaat uitvoeren.
• T rek niet aan het netsnoer om het apparaat te verplaatsen.
• Installeer het apparaat niet in ruimten waar de lucht gas, olie, zwavel kan bevatten, of in de buurt van warmtebronnen.
• Plaats geen zware of warme voorwerpen op het apparaat.
• Maak de bacteriewerende filters minstens eens per week schoon.
• Gebruik geen verwarmingstoestellen in de nabijheid van dit apparaat.
• Indien het apparaat vervoerd moet worden, moet het verticaal gezet of op een zijde gelegd worden.
• Gebruik de airconditioner alleen op de manier die in deze gebruiksaanwijzingen beschreven wordt.
• Deze gebruiksaanwijzingen dekken niet alle omstandigheden en situaties die zich kunnen voordoen.
• Men moet altijd het gezond verstand gebruiken en voorzichtig zijn bij de installatie, de werking en de bewaring van huishoudelijke apparatuur.
• Lever het apparaat aan het einde van zijn levensduur bij een speciaal hiervoor bestemd inzamelcentrum in.
• Het verpakkingsmateriaal is recyclebaar.
• Men adviseert dus dit materiaal in de speciale bakken voor gescheiden afvalverzameling te doen.
• R407c is een koelmiddel dat aan de EG-regelingen inzake milieubescherming voldoet.
• Het is verboden het koelcircuit van het apparaat te doorboren.
• Plaats het apparaat op een afstand van minstens 50 cm van brandbare stoffen (alcohol, enz.) of recipienten onder druk (spuitbussen, enz.).

BESCHRIJVING

1 luchttoevoerrooster

2 bedieningspaneel

3 wieltjes

4 handvaten

5 filter

6 luchtafzuigrooster ontvochtiger

7 zitting luchtafvoerslang

8 luchtafzuigrooster condensor

9 netsnoer

10 dop van de afvoer

11 flens met dop

12 luchtafvoerslang

13 uitblaasmond voor venster

14 afstandsbediening (alleen bij sommige modellen)

Voorbereiding op het gebruik

Controleer alvorens de stekker in het stopcontact te steken of:

• de netspanning overeenkomt met de waarde aangeduid op het gegevensplaatje aan de achterkant van het apparaat;
• het stopcontact en de voedingsleiding afgestemd zijn op de vereiste belasting;
• de stekker in het stopcontact past. Zo niet, het stopcontact laten vervangen;
• het stopcontact aangesloten is op een doeltreffende aardleiding. De fabrikant wijst alle aansprakelijkheid af indien deze veiligheidsvoorschriften niet in acht wordt genomen.

Het netsnoer mag uitsluitend vervangen worden door gespecialiseerd technisch personeel.

Hierna treft u alle nodige aanwijzingen aan om uw airconditioner op de beste manier te laten werken.

Het apparaat mag pas aangezet worden nadat gecontroleerd is of niets de afzuiging en de toevoer van lucht belemmert.

KLIMAATREGELING ZONDER INSTALLATIE

Enkele eenvoudige handelingen en uw air-conditioner zorgt voor een aangename omgeving:

- Maak de luchtafvoerslang vol2 in de zit-

ting op de achterkant

van het apparaat.

Doe dit op de manier aangegeven in figuur A.

- Draai het plastic uiteinde op de luchtafvoerslang 13s en breng de uitblaasmond voor venster 13h.

- Zet de airconditioner dicht bij een venster of balkondeur.

- Controleer of de luchtafvoerslang niet verstopt is.

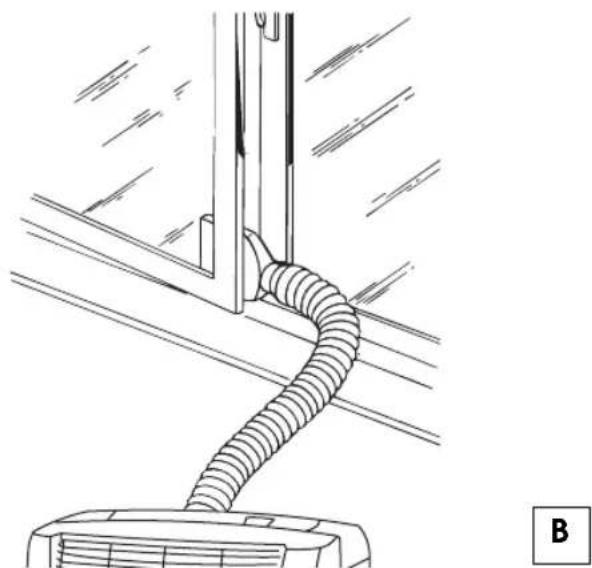

- Zet het raam of de balkondeur op een kier en plaats de uitblaasmond 13 ^p de manier getoond in figuur B.

Beperk zoveel mogelijk de lengte en krommingen van de luchtslangen, zodat eventuele knikken voorkomen worden.

Voorbereidingen voor het gebruik

KLIMAATREGELING MET INSTALLATIE

Indien gewenst, kan uw airconditioner ook op semi-permanente wijze geïnstalleerd worden (Fig.C).

In dit geval moet u:

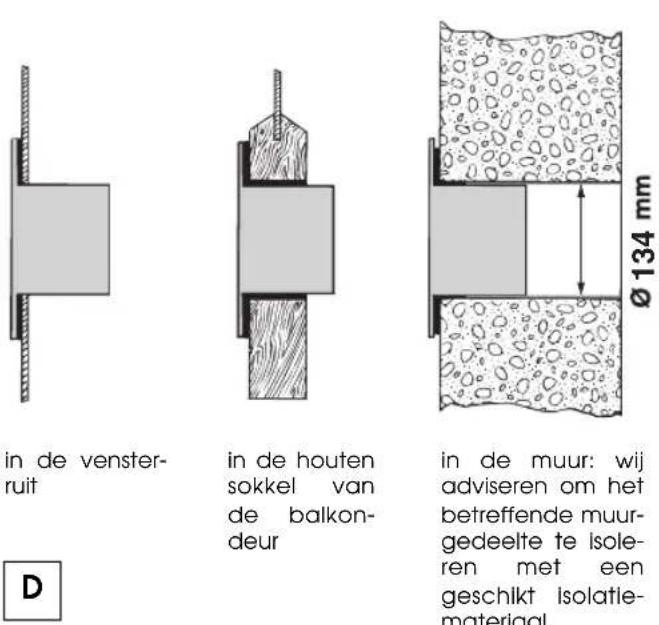

- Een gat ( 134 mm) maken in een buitenmuur of vensterruit.

Neem de hoogte en afmetingen van het gat, aangeduid in figuur D, in acht.

D

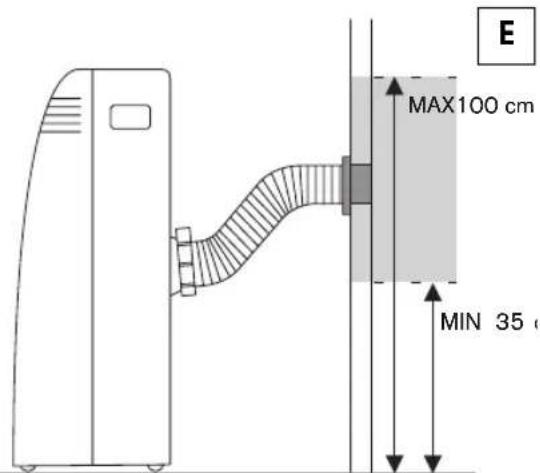

• B reng de bijgeleverde muurflens 11 in het gemaakte gat aan.
• Bevestig de luchtafvoerslang add de zitting op de achterkant van het apparaat (fig. A pag. 49).
• B reng het uiteinde van de slang 12 aan de flens Vdst, zoals aangegeven in fig. E.

Wanneer de slang met in het gat is ingebracht, kan het gat afgesloten worden met de dop van de flens .11

OPMERKING:

Wanneer u kiest voor een semi-permanente installatie, adviseren wij om een deur op een kier te zetten (1 cm is al voldoende) om een correcte luchtverversing te verzekeren.

Beperk zoveel mogelijk de lengte en krommingen van de luchtslangen, zodat eventuele knikken voorkomen worden.

Bedieningspaneel

HET BEDIENINGSPANEEEL

A T oets ON/OFF (aan/uit)
B Keuzetoets functies MODE

Koeling, ontvochtiging, ventilatie

C Keuzetoets ventilatiesnelheid (MAX/MED/MIN)
DTimertoets
E Toets voor verhoging temperatuur/geprogrammeerde werkingstijd
F Toets voor verlaging temperatuur/ geprogrammeerde werkingstijd
G Display Geeft de ingestelde temperatuurwaarden en de geprogrammeerde werkingstijd weer
H Controlelampje werking timer
I/L/M Controlelampjes ventilatiesnelheid
N Controlelampje werking ventilatie
O Controlelampje werking koeling
P Controlelampje werking ontvochtiging
Q Controlelampje alarm

Werking

HET APPARAAT AANZETTEN

Steek de stekker in het stopcontact.

Druk op de toets ON/OFF (A) (bij inschakeling start het apparaat met de laatste functie die voor uitschakeling was ingesteld).

De display geeft de omgevingstemperatuur weer.

Druk op de toets MODE (B) tot het controlelampje van de gewenste functie oplicht, ofwel:

Controlelampje (O): koelfunctie

Controlelampje (N): ventilatiefunctie.

Controlelampje (P): ontvochtigingsfunctie

KOELFUNCTIE

Ideaal bij warm en drukkend weer, om de ruimte af te koelen en te ontvochtigen.

Druk, om deze functie correct in te stellen, op de toetsen "+" (E) of "-" (F) totdat op de display de temperatuur verschijnt die men wil bereiken.

Selecteer vervolgens de ventilatiesnelheid door op de toets FAN (C) te drukken totdat het controlelampje van de gewenste ventilatiesnelheid gaat branden, ofwel:

MAX: als u het maximum vermogen van de airconditioner wilt verkrijgen, zodat zo snel mogelijk de gewenste temperatuur wordt bereikt.

MED: als u het geluidsniveau laag wilt houden, met sowieso een goed comfortniveau.

MIN: wanneer u zo weinig mogelijk geluid wenst.

De meest geschikte temperatuur voor vertrekken in de zomerperiode varieert tussen 24 en 27°C.

Het wordt in elk geval afgeraden om een veel lagere temperatuur dan de buitentemperatuur in te stellen.

Werking

VENTILATIEFUNCTIE

Regel de ventilatiesnelheid door te drukken op de toets (C), net zoals bij de koelfunctie.

Houd er rekening mee dat hoe hoger de snelheid, des te meer lucht gefilterd wordt; bij selectie van de snelheid "MIN" wordt daarentegen minder lucht gefilterd maar is de geluidsproductie laag.

ONTVOCHTIGINGSFUNCTIE

Ideaal om de vochtigheid in de omgeving te verlagen en op die manier temperatuurstijgingen en -dalingen te voorkomen (tussenseizoen, vochtige vertrekken, regenperiode, enz.).

Wanneer de ontvochtigingsfunctie wordt gekozen, gaat het controlelampje (P) branden.

Tegelijkertijd gaat het controlelampje ventilatie "MIN" (M) branden. Bij deze functie is het niet mogelijk om andere snelheden te kiezen.

PROGRAMMERING VAN DE TIMER

Met de timer kan de uitgestelde in- of uitschakeling van het apparaat ingesteld worden; op die manier wordt energie bespaard en worden de werkingsperiodes geoptimaliseerd.

Programmeren van de uitgestelde inschakeling

• Steek de stekker in het stopcontact en schakel het apparaat met de toets ON/OFF (A) in; selecteer vervolgens de gewenste functie en de andere werkingsinstellingen (temperatuur, ventilatiesnelheid, enz.).
• Druk nogmaals op de toets ON/OFF (A): het apparaat gaat naar de positie Stand-by.
• Druk op de toets timer (D): het controlelampje van de timerwerking (H) begint te knipperen.
• Stel met de toetsen "+" (E) of "-" (F) het aantal uren in waarna u wilt dat het apparaat in werking treedt.
• Deze toetsen verhogen of verlagen met een uur per keer.

Het controlelampje (H) op de display blijft knipperen tot de geprogrammeerde inschakeling.

Het is mogelijk de uitgestelde inschakeling te programmeren binnen de volgende 12 uren.

Druk, om de programmering van de timer te wissen, opnieuw op de toets timer (D).

Het controlelampje (H) zal ophouden met knipperen.

Programmeren van de uitgestelde uitschakeling

• Voor alle bedrijfswijzen "koeling/ventilatie/ontvochtiging kan de uitgestelde uitschakeling geprogrammeerd worden.
• Druk op de toets Timer (D): het controlelampje van de timerwerking (H) begint te knipperen.
• Stel met de toetsen "+" (E) of "-" (F) het aantal uren in waarna u wilt dat het apparaat met werken ophoudt.

Deze toetsen verhogen of verlagen met een uur per keer.

Het controlelampje (H) op de display blijft knipperen tot de geprogrammeerde uitschakeling.

Op het vastgestelde uur gaat de airconditioner uit en gaat in de Stand by stand staan.

Druk, om de programmering van de timer te wissen, opnieuw op de toets timer (D).

Het controlelampje (H) zal ophouden met knipperen.

Werking met afstandsbediening (Alleen bij sommige modellen)

MODELLEN MET AFSTANDSBEDIENING

• Richt de afstandsbediening op de ontvanger van de airconditioner.
• De afstandsbediening moet met extreme voorzichtigheid behandeld worden: laat hem niet vallen, stel hem niet aan rechtstreeks zonlicht bloot en leg hem niet in de buurt van warmtebronnen.

BESCHRIJVING VAN DE AFSTANDSBEDIENING

15) Drukknop "ON/OFF"
16) Drukknop "MODE"
17) Drukknop verhoging temperatuur/geprogrammeerde werking
18) Drukknop verlaging temperatuur/geprogrammeerde werking
19) Drukknop "TIMER"
20) Keuzeknop ventilatiesnelheid (MAX/MED/MIN)

Vervanging van de batterijen

• V erwijder het dekseltje aan de achterkant van de afstandsbediening;
• V ervang de lege batterijen door twee batterijen LR03 "AAA" 1,5V en breng ze in de juiste stand in (zie aanwijzingen in batterijvak);
  • B reng het dekseltje weer aan.

Als de afstandsbediening vervangen of weggegooid wordt, moeten de batterijen verwijderd worden en volgens de van kracht zijnde bepalingen verwerkt worden, aangezien ze schadelijk zijn voor het milieu.

Steek de stekker in het stopcontact.

Druk op de knop ON/OFF (15) van de afstandsbediening (bij inschakeling start de airconditioner met de laatste functie die vóór uitschakeling ingesteld was).

Druk op de knop MODE (16) om de gewenste functie te selecteren:

KOELING (COOLING)

ONTVOCHTIGING (DEHUMIDIFYING)

ALLEEN VENTILATIE (FAN ONLY)

Op het bedieningspaneel gaat het controlelampje van de geselecteerde functie branden.

Zie voor de instellingen voor koeling/ontvochtiging/alleen ventilatie, programmering van de timer hetgeen vermeld in de paragrafen op pag. 51-52

Tips

Er moeten enkele voorschriften opgevolgd worden om het maximale rendement uit uw airconditioner te halen.

- sluit ramen en deuren van de ruimte waarvan u het klimaat wilt regelen.

Dit geldt niet voor een installatie met een gat in de muur.

In een dergelijk geval is het raadzaam een deur of vensterraam op een kier te laten, om de juiste luchtverversing te garanderen.

• Gebruik het apparaat niet in ruimten met een hoge vochtigheidsgraad (vb. washok).
• Gebruik het apparaat niet buiten.

sluit ramen en deuren

• Scherm het vertrek af van rechtstreeks zonlicht, door de gordijnen dicht te doen en/of de rolluiken gedeeltelijk te laten zakken. Op die manier is het apparaat bijzonder zuinig.
• Zet geen voorwerpen op de airconditioner;
• Belemmer niet de afzuiging e6 de luchttoevoer 1;
• Zorg ervoor dat er zich in het vertrek geen warmtebronnen bevinden.

laat de rolluiken zakken of doe de gordijnen dicht

- Controleer of de airconditioner op een "effen" vloer staat.

Reiniging

Voordat reinigings- of onderhoudswerkzaamheden worden uitgevoerd, dient u het apparaat uit te schakelen met de toets ON/OFF (A) en bij de modellen met afstandsbediening drukt u op de knop ON/OFF .15 Haal vervolgens altijd de stekker uit het stopcontact.

REINIGING VAN BUITENKANT

Wij adviseren om het apparaat te reinigen met een vochtige doek en af te drogen met een droge doek.

Om veiligheidsredenen mag de airconditioner niet met water worden gewassen.

Voorzorgsmaatregelen

Gebruik nooit benzine, alcohol of oplosmiddelen voor de reiniging. Spuit nooit insectenwerende vloeistoffen of gelijkaardige producten.

REINIGING VAN DE LUCHTFILTERS

Om een goede efficiency van uw airconditioner te behouden adviseren wij om het stoffilter wekelijks te reinigen in de periode waarin het apparaat gebruikt wordt.

Het filter is ter hoogte van het afzuigrooster gesitueerd en het rooster vormt de zitting van dit filter.

Voor het reinigen van het filter verwijder het filter zoals getoond in figuur F

Gebruik een stofzuiger om het op het filter afgezette stof te verwijderen.

Als het filter zeer vuil is, het in lauw water onderdompelen en meerdere keren afspoelen.

De temperatuur van het water mag niet warmer dan 40°C zijn.

Na het wassen, laat u het filter drogen.

Om het filter terug te plaatsen, plaatst u weer in zijn zitting.

CONTROLES BIJ BEGIN SEIZOEN

Controleer of het netsnoer en het stopcontact niet beschadigd zijn en controleer of de aardleiding doeltreffend is.

Neem de installatievoorschriften zorgvuldig in acht.

CONTROLES AAN EINDE SEIZOEN

Verwijder, om het interne circuit volledig te legen, de dop van de afvoer aan de achterkant van het apparaat, laat het restwater volledig wegvloeien in een teiltje (figuur G). Breng na het legen de dop weer aan.

Reinig de filters en laat ze goed drogen alvo- rens ze weer aan te brengen.

Wanneer iets niet werkt...

PROBLEMEN	OORZAKEN	OPLOSSIN
De airconditioner gaat niet aan	• geen stroomtoevoer• de stekker zit niet in het stopcontact• De veiligheidsvoorziening is in werking getreden.	• wacht• steek de stekker in het stopcontact• Neem contact op met het service-centrum
De airconditioner werkt, maar voor korte duur	• de luchtafvoerslang is geknikt• de luchtafvoerslang is verstopt• de luchtafvoerslang is geplooid	• plaats de afvoerslang correct• controleer of er obstakels zijn die de afvoer van lucht naar buiten belemmeren• verwijder de plooien
De airconditioner werkt wel maar koelt de ruimte niet	• het raam staat open• in de ruimte bevindt zich een warmtebron (brander, lamp, enz.)• de afvoerslang is uit zijn zitting losgekomen• verstopt luchtfilter• het vermogen van de airconditioner is niet aangepast aan de condities of afmetingen van de ruimte	• sluit het raam• neem de warmtebron weg• steek de slang in zijn zitting• r einig of vervang de filters
Vreemde geur in de ruimte	• het luchtfilter is verstopt	• r einig of vervang het filter
De airconditioner werkt niet geduren-de 3 minuten na inschakeling	• De veiligheidsvoorziening van het apparaat is in werking getreden	• wacht tot 3 minuten verstreken zijn
Het controlelampje alarm (ALARM) Q gaat branden	• Het bakje in het apparaat is vol	• Leeg het bakje (zie de paragraaf “Controles aan einde seizoen” op pag. 56.

De voorwaarden voor garantie en technische assistentie zijn vermeld in de documentatie/certificaat die bij uw apparaat is geleverd.

WERKINGSLIMIETEN

Kamertemperatuur bij koeling 21 ÷ 35°C

Voedingsspanning zie gegevensplaatje

Max. stroomverbruik

bij koeling

Koelmiddel "

Koelvermogen "

Afmetingen van het apparaat

• b reedte 460 mm

- hoogte 840 mm

- hoogte 320 mm

- g ewicht 36 kg

Het vervoer, het laden, de reiniging, het opvangen en de verwerking van het koelmiddel mogen uitsluitend worden uitgevoerd door een technisch servicecentrum dat door de fabrikant erkend is. De verwerking van het apparaat mag uitsluitend worden uitgevoerd door gespecialiseerd personeel dat door de fabrikant erkend is.

WAARSCHUWINGEN VOOR DE CORRECTE VERWERKING VAN HET PRODUCT VOLGENS DE EUROPESE RICHTLIJN 2002/96/EG

Na afloop van zijn nuttige levensduur, mag het product niet verwerkt worden als gewoon huisvuil.

Het moet afgegeven worden bij een speciaal centrum voor gescheiden afvalinzameling dat door het gemeentebestuur is aangewezen of bij een verkoper die deze service levert.

Het verwerken van een huishoudelijk apparaat via de gescheiden afvalinzameling voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid, veroorzaakt door een verkeerde verwerking, en maakt terugwinning van de materialen mogelijk, met een opmerkelijke besparing in termen van energie en grondstoffen.

Om erop te wijzen dat huishoudelijke apparaten op deze wijze verwerkt moeten worden, is op het product een label aangebracht met een doorgekruiste verrijdbare vuilnisbak.
