WK 9071 - Airconditioner White Knight - Gratis gebruiksaanwijzing en handleiding

Type product	Mobiele airconditioner
Merk	White Knight
Model	WK 9071
Afmetingen (B x D x H)	40 cm x 35 cm x 70 cm
Gewicht	25 kg
Vermogen koeling	2000 W
Energieverbruik	1800 W
Voeding	230 V ~ 50 Hz
Koelcapaciteit	7000 BTU/h
Functies	Koelen, ontvochtigen, ventilator, timer, slaapmodus
Bediening	Touchpaneel en afstandsbediening
Ontvochtigingscapaciteit	1,5 l/u
Watertank inhoud	2 liter
Luchtdebiet	300 m³/u
Geluidsniveau	52 dB (A)
Energieklasse	A
Onderhoud	Reinig luchtfilter elke 2 weken; leeg watertank
Veiligheid	Thermische beveiliging, automatische uitschakeling
Reserveonderdelen	Luchtfilter (ref. WK9071-FILTER), afstandsbediening (ref. WK9071-RC)
Reparatie	Repareerbaar door erkend servicecentrum; handleiding beschikbaar
Inclusief	Afstandsbediening, raamafdichtingsset, slang
Garantie	2 jaar

Veelgestelde vragen - WK 9071 White Knight

Hoe stel ik de timer in op de White Knight WK 9071?

Druk op de Timer-knop op de afstandsbediening of het bedieningspaneel. Stel met de + en - toetsen het gewenste aantal uren in. Bevestig met OK. Het apparaat schakelt automatisch uit na de ingestelde tijd.

Wat moet ik doen als de airco water lekt?

Controleer of de watertank vol is. Leeg de tank via de afvoerplug. Als het probleem aanhoudt, controleer of de afvoerslang niet geknikt of verstopt is. Reinig de tank en filter regelmatig.

Hoe reinig ik het luchtfilter van de WK 9071?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Verwijder het filter aan de achterzijde. Reinig met een stofzuiger of lauw water (geen zeep). Laat volledig drogen voordat u het terugplaatst.

Kan ik de airconditioner gebruiken zonder afvoerslang?

Nee, de afvoerslang is noodzakelijk voor de afvoer van warme lucht. Zonder slang werkt het apparaat niet efficiënt en kan het oververhit raken. Gebruik altijd de meegeleverde raamkit.

Wat is het energieverbruik van de WK 9071?

Het energieverbruik is ongeveer 1800 W tijdens koelen. Het apparaat heeft energielabel A en een koelvermogen van 7000 BTU/h.

Hoe vervang ik de afstandsbediening?

U kunt een reserveafstandsbediening bestellen via de klantenservice van White Knight (onderdeelnr. WK9071-RC). Zorg dat de batterijen (2x AAA) correct zijn geplaatst.

Waarom koelt het apparaat niet voldoende?

Controleer of het luchtfilter schoon is, de afvoerslang correct is aangesloten en de ruimte niet te groot is voor het koelvermogen. Zet de thermostaat lager en zorg dat ramen en deuren gesloten zijn.

Kan ik de WK 9071 's nachts gebruiken?

Ja, gebruik de slaapmodus. Het apparaat past de temperatuur en ventilatorstand aan voor een stille, comfortabele nacht. Het geluidsniveau is ca. 52 dB.

Wat zijn de afmetingen van het apparaat?

De afmetingen zijn 40 cm (breedte) x 35 cm (diepte) x 70 cm (hoogte). Het gewicht is circa 25 kg.

Heeft de airco een garantie?

Ja, de White Knight WK 9071 heeft een fabrieksgarantie van 2 jaar. Bewaar het aankoopbewijs. Voor problemen buiten de garantie kunt u contact opnemen met een erkend servicecentrum.

GEBRUIKSAANWIJZING WK 9071 White Knight

Instructiehandleiding

Modelnr.	EV3001	EV3002	EV3003	EV3004	WK9071	EV3005
Koelcapaciteit	7000 BTU/u 2051W	7000 BTU/u 2051 W	8500 BTU/u 2491 W	8500 BTU/u 2491 W	10000 BTU/u 2930 W	10000 BTU/u 2930 W
Verwarmcapaciteit	- -	7000 BTU/u 2051 Watt		8500 BTU/u 2491 Watt	-	9500 BTU/u 2783 Watt
Opgenomen vermogen/Ampère voor koelen*	780 W/3,50 A		960 W/4,29 A		1070 W/4,7 A
Opgenomen vermogen/Ampère voor verwarmen*	- 765 W/3,35 A - -			840 W/3,75A		950W/4,18A
Luchtvolume (max. snelheid)	370 m3/u	390 m3/u	355 m3/u	375 m3/u	375 m3/u
Ontvochtigings-capaciteit	0,83 L/u		1 L/u		1 L/u
Elektriciteitsvoorziening	220~240 Volt/50Hz/1 fase
Compressor	roterend
Koelmiddel	R410A
Ventilatorsnelheid	2
Timer	1~ 12 uur
Bedrijfstemperatuur	Koelen: 18 ~ 32°C Verwarmen: 7 ~ 25°C
Uitlaat	∅ 127x1500 mm
Nettogewicht	20,0 kg	21,5 kg		25 kg
Afmetingen	305 x 383 x 752 mm (BxDxH)

OPMERKING:

1. Gegevens gemarkeerd met “*” kunnen om technische redenen variëren. Raadpleeg het typeplaatje aan de achterzijde van de eenheid voor de juiste informatie.
2. Meettoestand voor het bovenstaande is: Koelen – DB = 35 °C, WB = 24 °C, Verwarmen – DB = 20 °C, WB = 15 °C
3. Stroom & zekering: F2L250V of T2L250V

ALGEMENE VEILIGHEID

• Alleen gebruiken in rechtopstaande positie op een vlakke ondergrond en op minstens 36 cm afstand van objecten (afb. 1 en 4).
• Geen voorwerpen op het apparaat plaatsen of de luchtinlaat/-uitlaat blokkeren (afb. 2)
• Houd kinderen en huisdieren goed in de gaten wanneer het apparaat in werking is.

• Alleen voor toepassingen binnenshuis.
• Schakel het apparaat uit en trek de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt.
• Niet gebruiken in een vochtige of natte omgeving (afb. 3).
• Trek niet aan het elektriciteitssnoer om het apparaat te verplaatsen.
• Voorkom gevaarlijke situaties en laat een beschadigd snoer vervangen door een elektricien of een ander bevoegd persoon.

VOOR MAXIMALE PRESTATIES

• De aanbevolen grootte van het vertrek niet overschrijden.
• Sluit deuren en ramen
• Houd gordijnen of zonwering gesloten tijdens de uren waarop de zon het felst schijnt.
  • Houd de filters schoon
• Verlaag de instellingen voor de temperatuur en de ventilatie wanneer in het vertrek de gewenste omstandigheden zijn bereikt.

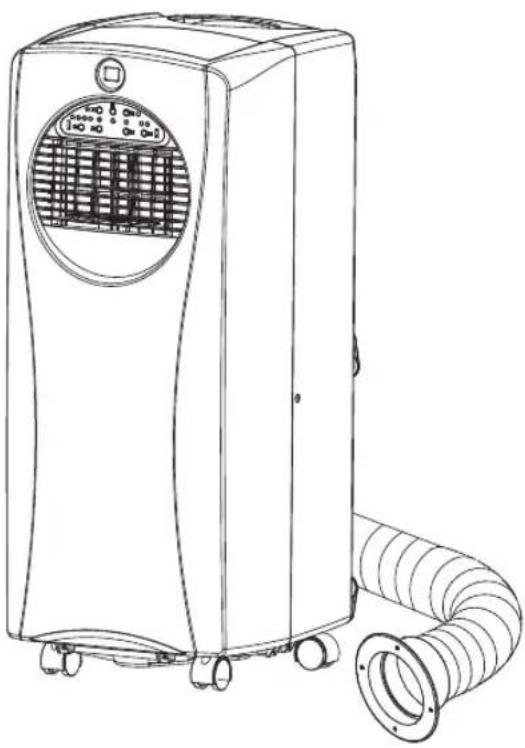

1. Digitaal display
2. Bedieningspaneel
3. Luchtuitlaat
4. Draaggreep
5. Zwenkwieltje

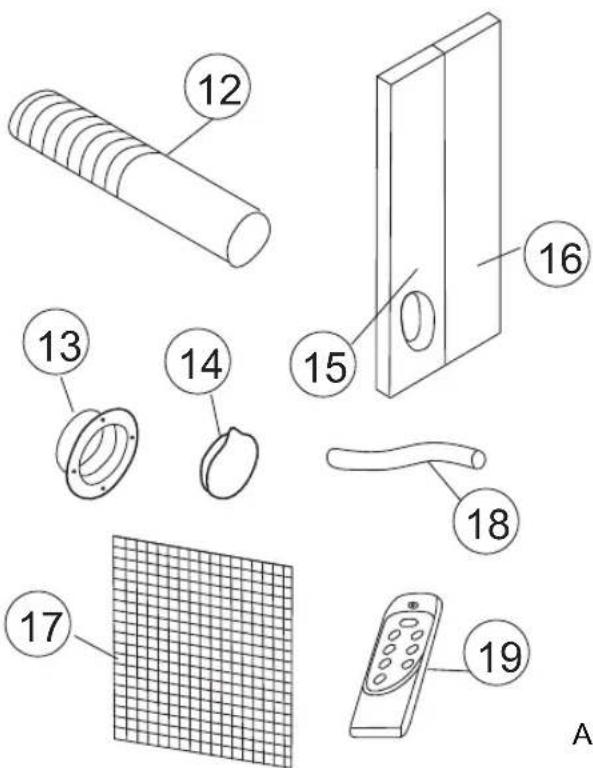

Accessoires

1. Luchtafvoerslang
2. Verbindingsstuk uitgang – om over de slang en in het stuk schuim (of opening in muur/raam) te plaatsen.
3. Rond afdichtkapje voor het sluiten van de opening in de muur/het raam.
4. Stuk schuimr ubber voor het opvullen van de raamopening. Het gat in het schuimrubber dient voor de verbinding met de luchtafvoerslang.
5. Stuk schuimr ubber voor het opvullen van de raamopening.
6. Actief koolsto ffilter
7. Afvoerslang voor de ononderbroken afvoer van water.
8. Afstandsbediening

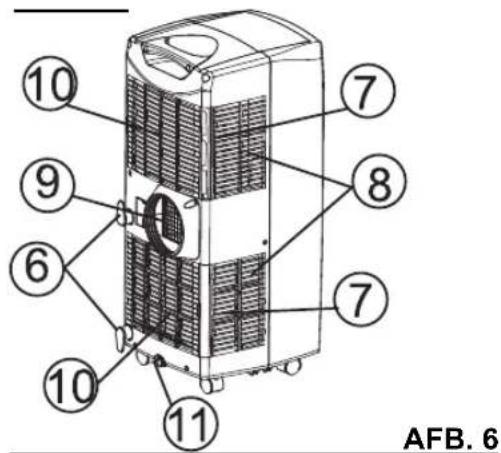

⑩ ⑨ ⑥ ⑩ ⑪ ⑦ ⑧ ⑦ ⑦ AFB. 6

1. Kabelopslag
2. Luchtfilter
3. Luchtinlaat
4. Luchtuitlaat
5. Luchtinlaat
6. Waterstop/afvoeropening

Installatie luchtafvoerslang

Het apparaat is een verrijdbare airconditioner die kan worden verplaatst tussen kamers.

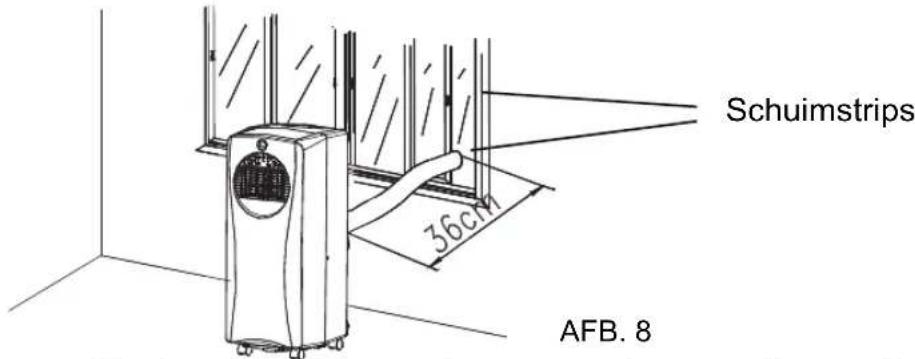

1. De schuimstrips gebruiken

Schuimstrips 36cm AFB. 8

• Plaats schuimstrips op de raamopening en snij zo nodig op maat.
• Steek de luchtafvoerslang door het gat in het schuimrubber en plaats het schuimrubber in het geopende raam, zoals afgebeeld. Sluit het raam zo ver mogelijk, zodat het schuimrubber goed op zijn plaats wordt gehouden. Deze techniek kan ook worden gebruikt voor schuiframen. Let op: zorg ervoor dat de inbraakbeveiliging intact blijft.

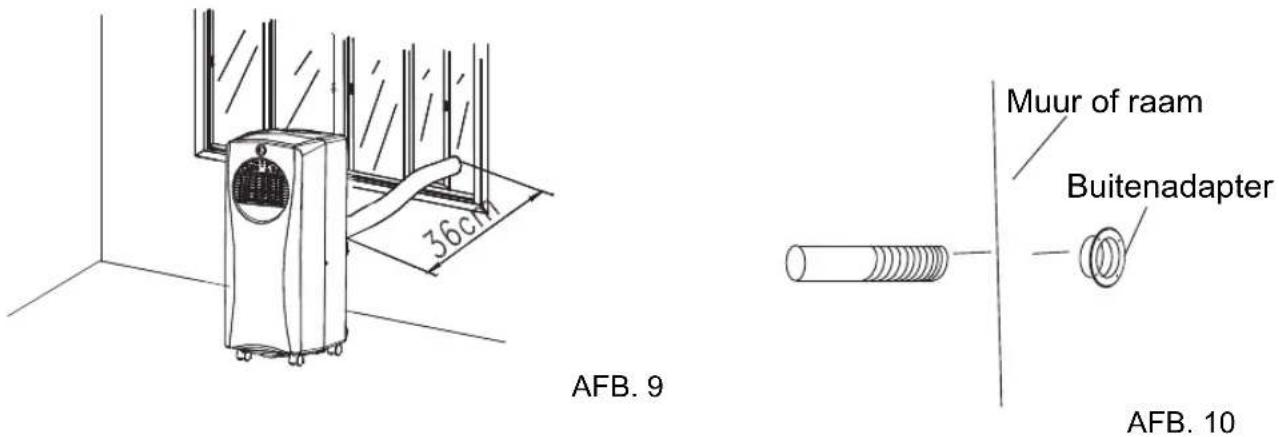

2. Het verbindingsstuk gebruiken

36cm AFB. 9 Muur of raam Buitenadapter AFB. 10

• Maak een opening met een doorsnede van 137mm in de muur of het raam.
• Steek de luchtafvoerslang door het raam of de muur en bevestig het draadverbindingsstuk vanaf de buitenkant, zoals afgebeeld.
• Sluit de opening met het bijgeleverde afdichtkapje wanneer deze niet wordt gebruikt.

Bevestiging van de luchtafvoerslang

• Gebruik alleen de bijgeleverde luchtafvoerslang en klem deze vast aan de achterzijde van de airconditioner.
• Let erop dat er geen kronkels of knikken in de slang ontstaan. Hierdoor kan de afgevoerde vochtige lucht ophopen waardoor het apparaat oververhit raakt en uitschakelt. Op afbeeldingen 11 en 12 ziet u de juiste positie.
• De slang kan van 300 mm tot 1500 mm worden uitgerekt. De kortst mogelijke lengte geeft echter de beste prestaties.

AFB. 11

AFB. 12

AFB. 13

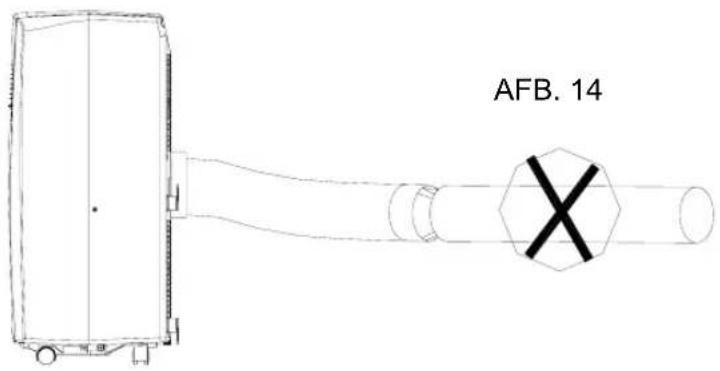

WAARSCHUWING

De lengte van de luchtafvoerslang is berekend overeenkomstig de specificaties van dit product. Verleng vervang de slang niet met een eigen slang. Hierdoor kunnen storingen in I apparaat ontstaan.

AFB. 14

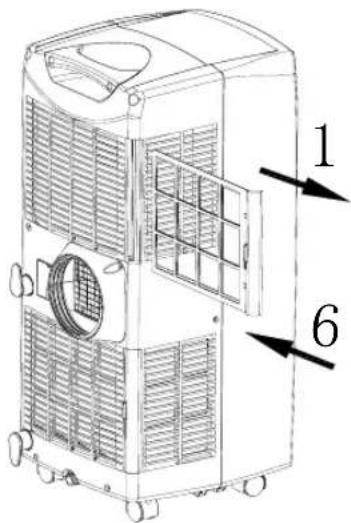

Installatie van het koolstofffilter

1. Verwijder het filterframe uit het apparaat.
2. Pak het actieve koolstofffilter uit de plastic zak.
3. Plaats het actieve koolstofffilter aan de achterkant van de eenheid.
4. Plaats het filterframe weer in het apparaat.

1. MODE-knop (modusfunctie)

2. Tijdklokknop

3. "Water vol" indicator

4. Slaapknop

5. Snelheidknop (ventilatie)

6. Indicator laag ventileren

7. Indicator hoog ventileren

8. Ontvanger voor afstandsbediening

9. Indicator slaapstand

10. Knop voor temperatuur omlaag

Aan-/Uit zetten

1. AAN/UIT-schakelaar (voeding)

2. 'Temperatuur omhoog' knop

3. Tijdklokindicator

4. Compressorindicator

5. Verwarmindicator (alleen bij model met verwarming)

6. Ventilatie-indicator

7. Koelindicator

8. Indicator automatische werking

9. Druk op de knop ON/OFF en het apparaat zal automatisch starten. Als de omgevingstemperatuur:

10. hoger is dan 23 °C, schakelt de koelfunctie in.

11. hoger is dan 20 °C, maar lager of gelijk aan 23 °C, schakelt de ventilator in.

12. lager is dan 20 °C, schakelt de verwarmingsfunctie in (alleen voor modellen met koelen verwarmfunctie).

13. Het corresponderende indicatielampje gaat bij het inschakelen van de functie meteen branden. *OPMERKING Het digitale display geeft de omgevingstemperatuur van het vertrek weer tussen 0 °C to 50 °C.

14. Druk nogmaals op de knop ON/OFF om het apparaat uit te schakelen.

Instelfunctie

Druk op de knop MODE om de gewenste functie te selecteren: automatic (automatisch), cooling (koelen), fan (ventilatie) of heat (verwarmen).

Het indicatielampje van de geselecteerde functie gaat branden.

Temperatuur instellen

1. Druk op de knop 'temperatuur omhoog' of 'temperatuur omlaag' om de gewenste temperatuur in te stellen.
2. Op het digitale display wordt de ingestelde temperatuur weergegeven wanneer u op de knop 'Temperature up' of 'Temperature down' drukt. Anders toont het altijd de omgevingstemperatuur.
3. De vooraf ingestelde temperatuur van dit apparaat is: 24 °C voor koelen, 20 °C voor verwarmen.

Ventilatiesnelheid instellen

1. Druk op de knop SPEED om de gewenste ventilatiesnelheid te kiezen: hoog of laag. Het indicatielampje voor hoge of lage ventilatie gaat ook meteen branden.
2. Als de functie AUTO in werking is gesteld, wordt de ventilatorsnelheid automatisch gekozen aan de hand van de omgevingstemperatuur (de corresponderende indicatielampjes gaan branden). In dit geval werkt de snelheidsschakelaar niet.

Tijdklok instellen

1. Druk op de knop TIMER om de gewenste werkingstijd in te stellen (1 tot 12 uur, het indicatielampje voor de tijdklok gaat branden). Wanneer de ingestelde tijd is bereikt, zal het apparaat automatisch uitschakelen. Het display geeft de ingestelde tijd weer als u op de knop TIMER drukt. Als u de knop TIMER niet indrukt, werkt het apparaat continu.
2. Als u op de knop TIMER drukt zonder de andere functies in te schakelen, kunt u het aantal uren instellen dat het apparaat moet werken. Als u de tijdklok bijvoorbeeld op '2' instelt, schakelt het apparaat na twee uur automatisch in.

Slaapfunctie

1. Als u in de koelmodus op de knop SLEEP drukt, wordt tijdens het eerste uur de ingestelde temperatuur met 1 °C verhoogd, tijdens het tweede uur met nog eens 1 °C en vervolgens wordt deze temperatuur gehandhaafd.
2. Als u in de koelmodus op de knop SLEEP drukt, wordt tijdens het eerste uur de ingestelde temperatuur met 1 °C verhoogd, tijdens het tweede uur met nog eens 1 °C en vervolgens wordt deze temperatuur gehandhaafd.
3. In de slaapmodus werkt de ventilatie op lage snelheid. Druk nogmaals op de knop SLEEP. De ingestelde temperatuur en de ventilatiesnelheid worden teruggezet op de vooraf geselecteerde waarden.
4. Het apparaat wordt automatisch uitgeschakeld nadat de functie SLEEP gedurende 12 uur ingeschakeld is geweest.
5. De slaapfunctie werkt niet wanneer het apparaat werkt in de modus AUTO (automatisch) of FAN (ventilatie).

Verwarmingsfunctie (alleen voor model met verwarming en koeling)

1. Wanneer u de modus HEAT (verwarmen) kiest, wordt de warme lucht in de omgeving gerecycled en zo nodig gebruikt om de ruimte te verwarmen. De afvoerslang moet stevig vastzitten zodat de koude lucht naar buiten kan worden afgevoerd.
2. Terwijl het apparaat in de verwarmingsmodus staat, moet er een continue afvoer zijn. Het werkbereik voor de verwarmingsfunctie is 7-25 °C. Bij temperaturen die buiten dit bereik vallen, is het mogelijk dat het apparaat niet correct werkt.

Alle functies kunnen ook worden uitgevoerd met de meegeleverde afstandsbediening.

Voor deze afstandsbediening hebt u 2 AAA-baterijen nodig.

PUNLESS ON/OFF FLNC TEMP TEMP TEMP LAN SP/RC

AFB. 17

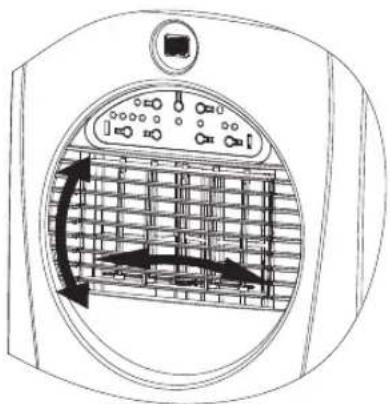

De richting van de luchtstroom regelen

Draai het rolwietje op het uitblaasrooster naar links of rechts om de richting van de luchtstroom te regelen. Om de horizontale jaloezieën aan te passen dient u ze met de hand naar boven of beneden te draaien om de richting van de luchtstroom in te stellen.

AFB. 18

OPMERKING!

1. Om de levensduur van de compressor te verlengen, mag u het apparaat na het uitschakelen pas na (minstens) drie minuten weer inschakelen.
2. Het koelsysteem schakelt uit wanneer de omgevingstemperatuur lager is dan de ingestelde temperatuur. De ventilator blijft echter werken op het ingestelde niveau. Wanneer de omgevingstemperatuur boven het ingestelde niveau uitkomt, zal de koelfunctie weer gaan werken.
3. Het verwarmingssysteem schakelt daarentegen uit als de omgevingstemperatuur HOGER is dan de ingestelde waarde (de ventilator blijft echter op het ingestelde niveau werken). Wanneer de omgevingstemperatuur onder het ingestelde niveau uitkomt, zal de verwarmfunctie weer gaan werken.
4. Dit apparaat is voorzien van een ontdooifunctie. Als u de verwarmingsfunctie gebruikt bij lage temperaturen, stopt de verwarming soms om het gevormde ijs te ontdooien. Wanneer dit voorkomt, wacht dan totdat de verwarming weer inschakelt.

AFVOER

Tijdens het koelen wordt er water onttrokken aan de lucht en in het apparaat geleid.

Als het reservoir vol is, zal zowel de compressor als de motor stoppen en maakt het apparaat een zoemend geluid (druk op een willekeurige knop om dit geluid te stoppen). Het indicatielampje "W.F." (water vol) gaat knipperen.

Om de koelfunctie weer in te schakelen moet u het water op een van de volgende manieren verwijderen:

1. Schakel de airconditioner uit en niet verplaatsen wanneer deze vol is.
2. Plaats een opvangbak (bijv. een waterbak) onder het afvoergat.
3. Verwijder de afsluitdop en de rubberen stop uit de afvoeropening en laat het water uit het apparaat lopen.
4. Als de afvoerbak bijna vol is, duw d e rubberen plug terug in het afvoergat en leeg de waterbak.
5. Herhaal dit totdat het apparaat leeg is.
6. Duw de rubberen plug stevig terug en maak de afvoerknop goed vast.
7. Schakel het apparaat in. Het indicatielampje 'FULL WATER' of COMP knippert nu niet meer.

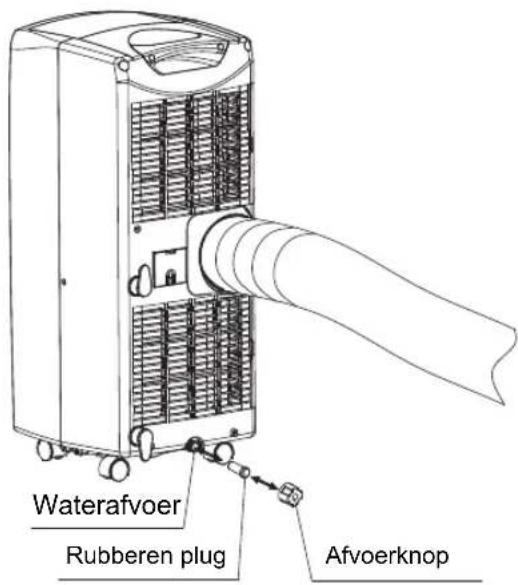

Waterafvoer Rubberen plug Afvoerknop

AFB.19

Als u het apparaat wilt gebruiken zonder het waterreservoir steeds te moeten legen, voert u de volgende stappen uit:

• Verwijder de afvoerknop en rubberen plug en bewaar voor toekomstig gebruik.
• Sluit de bijgeleverde afvoe rslang aan op de afvoeropening, zoals afgebeeld. Sluit het andere uiteinde aan op een waterafvoer.

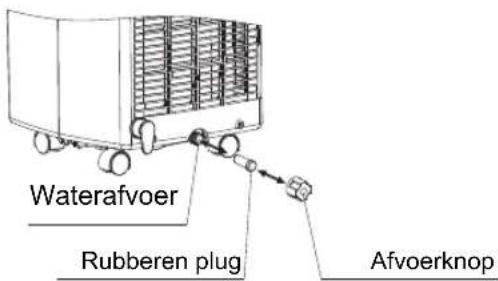

Waterafvoer Rubberen plug Afvoerknop

AFB.20

- De afvoerslang kan worden verlengd door een verlengslang aan te sluiten met een geschikte connector.

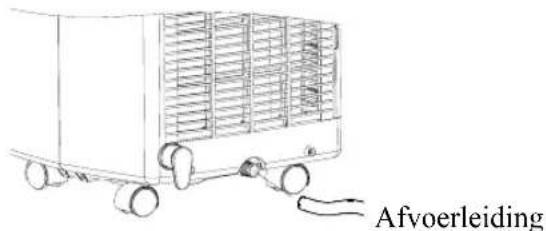

Afvoerleiding

AFB. 21

Let op

1. De afvoer moet zich op of onder het niveau van de uitgang bevinden.
2. De indicator 'full water' werkt niet in deze afvoermodus.
3. Als u de waterslang wilt verlengen, kunt u deze aansluiten op een andere slang (buitendiameter: mm 18mm)

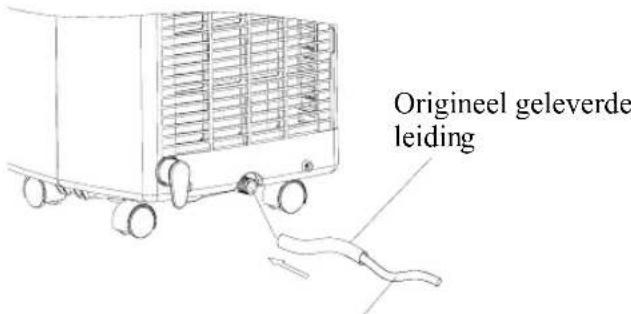

Origineel geleverde leiding

Verlengleiding
(Buitendiameter: 18 mm)
AFB. 22

ONDERHOUD

Haal altijd de stekker van de airconditioner uit het stopcontact voordat u het apparaat reinigt.

Om de efficiëntie van de airconditioner te optimaliseren, reinigt u het apparaat regelmatig.

De behuizing reinigen

Gebruik een zachte, vochtige doek om de behuizing te reinigen.

Gebruik nooit agressieve chemische stoffen, benzine, reinigingsmiddelen, chemisch behandelde doekjes of andere reinigingsoplossingen. Deze kunnen schadelijk zijn voor de behuizing.

Het filter reinigen

Reinig het filter met een stofzuiger of tik zachtjes tegen het filter om losse stofdeeltjes en vuil uit de filters te verwijderen. Spoel het filter vervolgens schoon onder stromend water (niet warmer dan 40 °C).

Plaats het filter pas terug wanneer het volledig droog is.

Let op! schakel het apparaat nooit in terwijl de filters niet geplaatst zijn.

Langdurige opslag

• Tap al het water in het apparaat af en activeer alleen de ventilatiemodus. Laat het apparaat enkele uren alleen ventileren zodat de binnenzijde volledig droogt.
  • Reinig of vervang het filter.

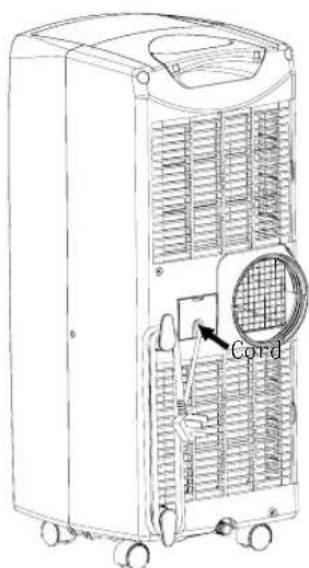

• Ontkoppel en bewaar het netsnoer zoals getoond.
• Plaats het tijdens opslag g in de oorspronkelijke verpakking of afdekking.

Cord

AFB. 23

PROBLEEMOPLOSSING

De airconditioner werkt niet

• Is de stekker aangesloten?
• Is er een stroomstoring?
- Knippert de indicator comp / 'full water'?
- Is de kamertemperatuur lager dan de ingestelde temperatuur?

Het apparaat lijkt weinig te doen

• Staat het apparaat in direct zonlicht? (Sluit het gordijn.)
• Zijn er te veel ramen of deuren open?
  • Zijn er te veel mensen in de kamer?
  • Is er iets in de kamer wat veel warmte afgeeft?

Het apparaat lijkt niets te doen

• Is het filter vuil?
  • Is de luchtinvoer of -uitvoer verstopt?
• Is de kamertemperatuur lager dan de ingestelde temperatuur?

Te luidruchtig

• Staat het apparaat niet vlak zodat er trillingen ontstaan?
  • Is de vloer onder het apparaat niet vlak?

De compressor werkt niet.

- Als dit het geval is, is de oververhittingsbescherming van de compressor mogelijk ingeschakeld. Wacht totdat de temperatuur is gedaald.

☆ Probeer het apparaat nooit zelf te repareren of uit elkaar te halen.

GARANTIEBEPALINGEN

U heeft 2 jaar garantie op technische defecten na aankoop datum.

Wat niet onder garantie valt :

* Het gebruik; voor niet normaal huishoudelijk gebruik (het apparaat is bedoeld voor normaal huishoudelijk gebruik)
* Een oorzaak die aan het apparaat vreemd is, zoals;

Schade die opgelopen werd bij het transport of ingevolge een verkeerde behandeling zoals deuken, krassen, afgebroken onderdelen.

Installatie fouten bijv. (verkeerde spanning).

* Storingen ten gevolge van o.a. ondeskundig gebruik, stof/pluisvorming in/aan het apparaat w.o. verstoppingen van o.a.(indien van toepassing) luchtcirculatie, filters, als mede breuk in kunststof, rubber, glas, wat anders dan bij normaal gebruik defect is geraakt; zulks ter beoordeling van service monteur of importeur.

U heeft twee jaar garantie op het apparaat na aankoop datum, de garantie is alleen dan geldig indien een geldig aankoop bewijs kan worden getoond.

Garantie rechten op het apparaat zijn niet overdraagbaar.

Indien apparaten ter reparatie worden aangeboden dienen deze schoon te zijn, anders kan behandeling voor reparatie worden geweigerd.
