Type	Mobiele airconditioner
Model	WK9070
Afmetingen (B x D x H)	Ca. 45 x 30 x 70 cm
Gewicht	Ca. 25 kg
Vermogen (koeling)	900 W
Koelcapaciteit	9000 BTU/u
Energieklasse	A
Stroomvoorziening	220-240 V / 50 Hz
Functies	Koelen, ventilator, ontvochtigen
Ventilatorsnelheden	3 standen
Timer	Instelbaar tot 24 uur
Afstandsbediening	Inbegrepen
Luchtdebiet	Ca. 300 m³/u
Geluidsniveau	Ca. 52 dB
Koelmiddel	R-290
Filter	Wasbaar stofilter
Ontwerp	Mobiel met wielen
Onderhoud	Filter maandelijks reinigen
Veiligheid	Oververhittingsbeveiliging
Reserveonderdelen	Filter, afstandsbediening, afvoerslang

Veelgestelde vragen - WK9070 White Knight

Hoe installeer ik de WK9070 airconditioner?

Plaats het apparaat op een vlakke ondergrond, monteer de afvoerslang naar buiten en steek de stekker in het stopcontact. Raadpleeg de gebruiksaanwijzing voor volledige instructies.

Hoe reinig ik het filter van de WK9070?

Verwijder het filter aan de achterkant, was het met lauw water en een mild reinigingsmiddel, droog het goed en plaats het terug. Doe dit elke maand voor optimale prestaties.

Wat moet ik doen als de airconditioner niet koelt?

Controleer of de afvoerslang niet geblokkeerd is, of het filter schoon is en of de temperatuurinstelling correct is. Als het probleem aanhoudt, neem contact op met de klantenservice.

Kan ik de WK9070 zonder afvoerslang gebruiken?

Nee, de afvoerslang is essentieel om warme lucht naar buiten af te voeren. Zonder slang werkt het koelproces niet efficiënt en kan het apparaat oververhit raken.

Wat is het energieverbruik van de WK9070?

Het verbruik is ongeveer 900 watt tijdens het koelen. Het exacte verbruik hangt af van de gebruiksomstandigheden. De energieklasse is A.

Hoe gebruik ik de timerfunctie?

Druk op de timer-knop op de afstandsbediening, stel de gewenste tijd in met de +/- knoppen en bevestig. Het apparaat schakelt na de ingestelde tijd automatisch uit of aan.

Wat is de aanbevolen ruimtegrootte voor de WK9070?

Dit model is geschikt voor kamers tot ongeveer 25 m² (bij standaard plafondhoogte). Bij grotere ruimtes kan de koelcapaciteit onvoldoende zijn.

Waarom lekt er water uit de airconditioner?

Controleer of de waterbak vol is (bij ontvochtigingsstand) en leeg deze indien nodig. Als er water uit de slang lekt, zorg dan dat deze correct is aangesloten en niet geknikt is.

Hoe kan ik de afstandsbediening van de WK9070 resetten?

Verwijder de batterijen, wacht 30 seconden, plaats ze terug. Als het niet werkt, vervang dan de batterijen door nieuwe AAA-batterijen.

Wat is het geluidsniveau van de WK9070?

Het geluidsniveau is ongeveer 52 dB op de hoogste stand. Dit is vergelijkbaar met een normaal gesprek. Overdag is dit meestal niet storend.

GEBRUIKSAANWIJZING WK9070 White Knight

Instructiehandleiding

☆ Lees deze handleiding en bewaar deze voor naslag

SPECIFICATIES

Modelnummer EV9044/EV9045/WK9070		EV9046/EV9047/EV9049
Koelcapaciteit	7000 BTU/uur2051 Watt	8500 BTU/uur2491 Watt
Opgenomen vermogen/Ampère voor koelen*	790W/ 3.5 A	930W/4.2 A
Luchtvolume (max. snelheid)	3	300m3/260m /h
Ontvochtigings-capaciteit	20 L/dag	24 L/dag
Aanbevolen ruimteafmetingen	3	Max. 65mMax. 50m
Stroomtoevoer 220~240 Volt/50Hz/1 fase
Compressor roterend
Koelmiddel R410A
Hoeveelheid koelmiddel*	350 g 390 g
Ventilatorsnelheid 2
Timer 1~ 12 uur
Bedrijfstemperatuu r	Koelen: 18 ~ 32°C
Uitlaat ∅ 120x1500mm
Nettogewicht	22kg	23kg
Afmetingen 310 x 350 x 710 mm (BxDxH)

OPMERKING:

1. De gegevens met een “*” kunnen variëren vanwege technische redenen. Raadpleeg het typeplaatje aan de achterzijde van de eenheid voor de juiste informatie.
2. Meetomstandigheden voor bovenstaande gegevens: Koelen– DB 35°C, WB 24°C.

VOOR HET GEBRUIK

ALGEMENE VEILIGHEID

• ALLEEN GEBRUIKEN IN RECHTOPSTAANDE POSITIE OP EEN VLAKKE ONDERGROND EN OP MINSTENS 50 CM AFSTAND VAN OBJECTEN (AFB. 1 EN 4).
• GEEN VOORWERPEN OP DE EENHEID PLAATSEN OF DE LUCHTINLAAT/-UITLAAT BLOKKEREN (AFB. 2)
• HOU KINDEREN EN HUISDIEREN GOED IN DE GATEN WANNEER DE EENHEID IN WERKING IS.

1. Digitale display
2. Bedieningspaneel
3. Knoppen
4. Uitblaasrooster
5. Handgreep
6. Zwenkwieltje

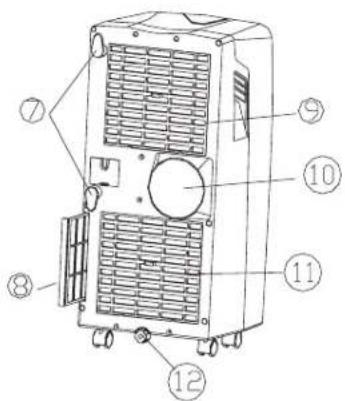

Achterkant

1. Snoerhouder
2. Luchtfilter
3. Luchtinlaat
4. Luchtuitlaat
5. Luchtinlaat
6. Waterstop/ afvoeropening

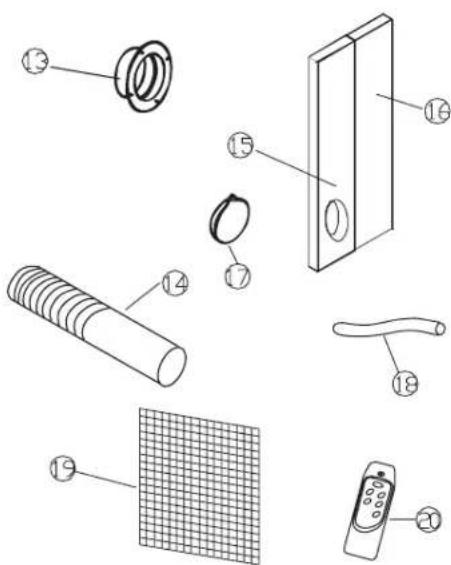

Toebehoren

1. Verbindingsstuk uitgang - om over de slang en in het stuk schuimrubber (of opening in muur/ raam) te plaatsen.
2. Luchtafvoerslang
3. Stuk schuimrubber voor het opvullen van de raamopening. Het gat in het schuimrubber dient voor de verbinding met de luchtafvoerslang.
4. Stuk schuimrubber voor het opvullen van de raamopening.
5. Rond afdichtkapje voor het sluiten van de opening in de muur/het raam.
6. Afvoerslang voor de ononderbroken afvoer van water.
7. Actief koolstofffilter.
8. Afstandsbediening

Installatie luchtafvoerslang

De eenheid bestaat uit een verrijdbare airconditioner die in verschillende vertrekken kan worden geplaatst.

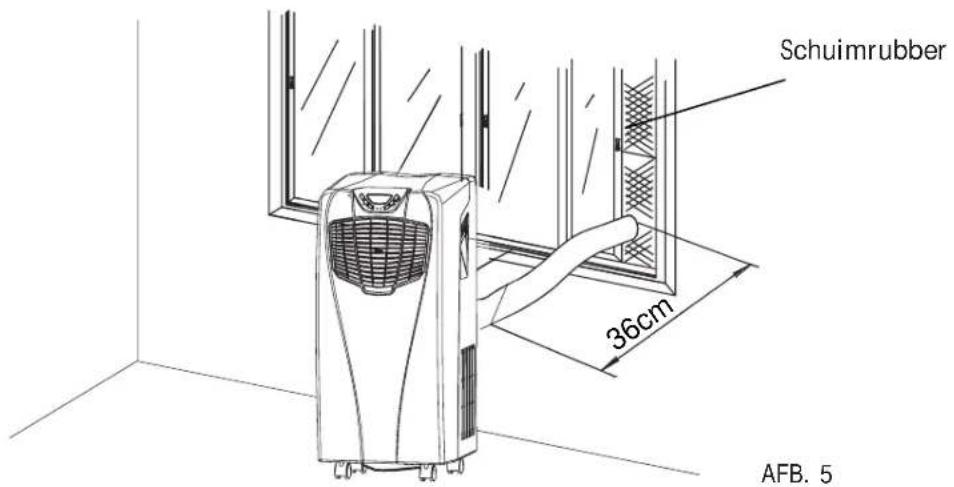

1. De stukken schuimrubber gebruiken

Schuimrubber 36cm AFB. 5

• Plaats de stukken schuimrubber in het geopende raam en snij het schuimrubber eventueel op maat af.

• Steek de luchtafvoerslang door het gat in het schuimrubber en plaats het schuimrubber in het geopende raam, zoals afgebeeld. Sluit het raam zo ver mogelijk, zodat het schuimrubber goed op zijn plaats wordt gehouden. Deze techniek kan ook worden gebruikt voor schuiframen. Opmerking: let erop dat de inbraakbeveiliging intact blijft.

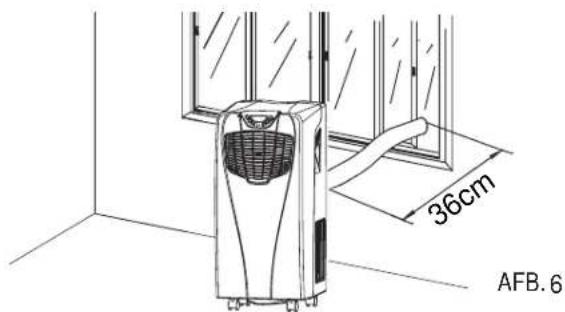

• Het verbindingsstuk gebruiken

• Maak een opening met een doorsnede van 130 mm in de muur of het raam.
• Steek de luchtafvoerslang door het raam of de muur en bevestig het draadverbindingsstuk vanaf de buitenkant, zoals afgebeeld.
• Sluit de opening met het bijgeleverde afdichtkapje wanneer de airconditioner niet wordt gebruikt.

Bevestiging van de luchtafvoerslang

- Gebruik alleen de bijgeleverde luchtafvoerslang en klem deze vast aan de achterzijde van de airconditioner.

- Let erop dat er geen kronkels of knikken in de slang ontstaan. Hierdoor kan de afgevoerde vochtige lucht ophopen waardoor de eenheid oververhit raakt en uitschakelt. De afbeeldingen 8 en 9 tonen de juiste positie.

- De slang kan van 300 mm tot 1500 mm worden uitgerekt. De kortst mogelijke lengte geeft echter de beste prestaties.

De lengte van de luchtafvoerslang is berekend overeenkomstig de specificaties van dit product. De slang niet vervangen of verlengen met een andere slang. Dit kan storingen in de eenheid veroorzaken.

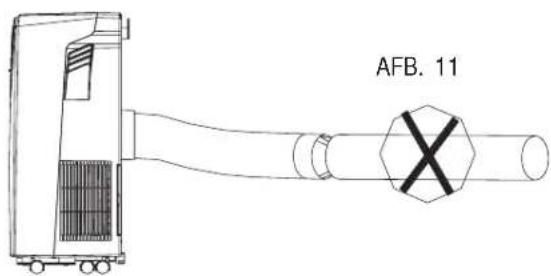

AFB. 11

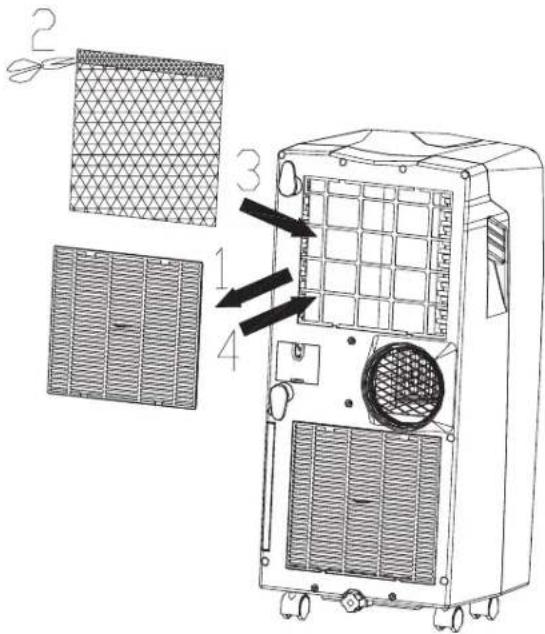

Installatie van het koolstofffilter

1. Verwijder het filterframe uit de eenheid.
2. Pak het actieve koolstofffilter uit de plastic zak.
3. Plaats het actieve koolstofffilter aan de achterkant van de eenheid.
4. Breng het filterframe weer in de eenheid aan.

1. AAN/ UIT-schakelaar (voeding)

2. Tijdklokschakelaar

3. Indicatielampje tijdklok

4. Knop voor temperatuur omhoog

5. Indicatielampje voor compressor

6. "Water vol" indicator

7. Knop voor temperatuur omlaag

8. Indicatielampje ventileren laag

9. Indicatielampje ventileren hoog

10. Indicatielampje ventilator

11. Indicatielampje koelfunctie

12. Indicatielampje automatische functie

13. Functieknop

14. Snelheidsschakelaar (ventilatie)

15. Digitale display

16. Ontvanger voor afstandsbediening

De airconditioner in-/uitschakelen

1. Druk op de knop ON/ OFF en de eenheid start automatisch. Als de omgevingstemperatuur

2. hoger is dan 23 °C, schakelt de koelfunctie in.

3. hoger is dan 20 °C, maar lager of gelijk aan 23°C, schakelt de ventilator in.

4. lager is dan 20 °C, schakelt de verwarmingsfunctie in (alleen voor modellen met koel- en verwarmfunctie).

5. Het corresponderende indicatielampje gaat bij het inschakelen van de functie meteen branden. *OPMERKINGEN Het digitale display geeft de omgevingstemperatuur van het vertrek weer tussen 0°C to 50°C.

6. Druk nog een keer op de knop ON/ OFF om de eenheid uit te schakelen.

Modus/functie instellen

Druk op de knop MODE om de gewenste functie te selecteren: automatisch, koelen of ventileren. Het indicatielampje van de geselecteerde functie gaat branden.

Temperatuur instellen

1. Druk op de knop 'Temperature up' of 'Temperature down' om de gewenste temperatuur in te stellen.
2. Het digitale display geeft de ingestelde temperatuur weer als u op de knop 'Temperature up' of 'Temperature down' drukt. Na enkele seconden wordt wederom de omgevingstemperatuur weergegeven.
3. De vooraf ingestelde temperatuur van dit apparaat is: 24 °C voor koelen

4. Ventilatorsnelheid instellen

1. Druk op de knop SPEED om de gewenste ventilatorsnelheid te kiezen: Het indicatielampje voor hoge of lage ventilatie gaat ook meteen branden.
2. Als de functie AUTO in werking is gesteld, wordt de ventilatorsnelheid automatisch gekozen aan de hand van de omgevingstemperatuur (de corresponderende indicatielampjes gaan branden). In dit geval werkt de snelheidsschakelaar niet.

Tijdklok instellen

1. Druk op de knop TIMER om de gewenste werkingstijd in te stellen (1 tot 12 uur, het indicatielampje voor de tijdklok gaat branden). Wanneer de ingestelde tijd is verstreken, schakelt het apparaat automatisch uit. Het digitale display geeft de ingestelde tijd weer als u op de knop TIMER drukt. Als de knop TIMER niet is ingedrukt, werkt de eenheid continu.

2. Als u op de knop TIMER drukt zonder de andere functies in te schakelen, kunt u het aantal uren dat het apparaat moet werken vooraf instellen. Als u de tijdklok bijvoorbeeld op '2' instelt, schakelt de eenheid automatisch in na twee uur.

Alle bovenstaande functies kunnen ook worden ingesteld met de bijgeleverde

afstandsbediening. (geldt alleen voor

de modellen EV9045 en E V9047 en .E V9049 en WK9070 ) Deze afstandsbediening werkt op 2 AAAbatterijen.

AFB. 13

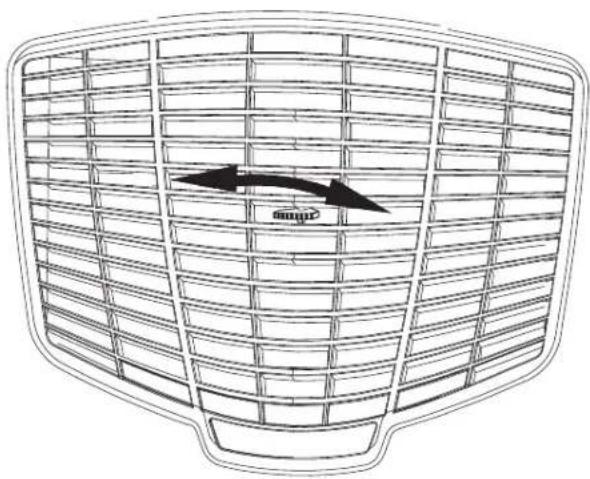

De richting van de luchtstroom regelen

Draai het rolwieltje op het uitblaasrooster naar links of naar rechts om de richting van de luchtstroom te regelen.

AFB. 14

OPMERKINGEN

1. Om de levensduur van de compressor te verlengen, mag u de eenheid na het uitschakelen pas na (minstens) drie minuten weer inschakelen.

2. Het koelsysteem schakelt uit als de omgevingstemperatuur lager is dan de ingestelde waarde. De ventilator blijft echter op het ingestelde niveau werken. Het koelsysteem schakelt weer in zodra de omgevingstemperatuur boven de ingestelde waarde stijgt.

WATER AFVOEREN

Tijdens het koelen wordt er water onttrokken aan de lucht.

Als het reservoir vol is, zal zowel de compressor als de motor stoppen en maakt het apparaat een zoemend geluid (druk op een willekeurige knop om dit geluid te stoppen). Het indicatielampje "W.F." (water vol) gaat knipperen.

Om de koelfunctie weer in te schakelen moet u het water op een van de volgende manieren verwijderen:

1. Schakel de airconditioner uit en verplaats deze niet wanneer het waterreservoir vol is.
2. Plaats een bakje of grote schaal onder de afvoeropening.
3. Verwijder de afsluitdop en de rubberen stop uit de afvoeropening en laat het water eruit lopen.
4. Wanneer het bakje bijna vol is, drukt u de rubberen stop weer in de afvoeropening en leegt u het waterbakje.
5. Herhaal deze werkwijze totdat de eenheid leeg is.
6. Druk de rubberen stop er weer in en draai de afsluitdop stevig vast.
7. Schakel de eenheid in. Het indicatielampje 'FULL WATER' of COMP knippert nu niet meer.

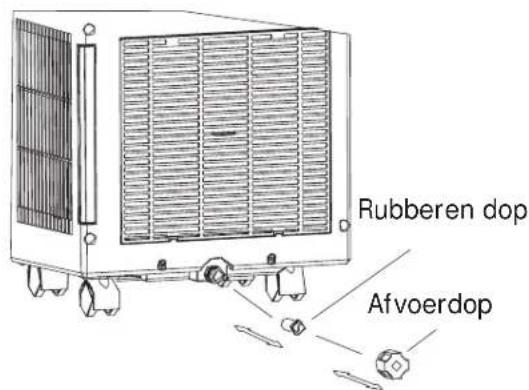

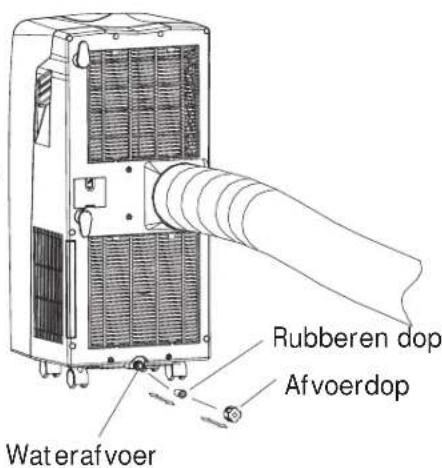

Rubberen dop Afvoerdop Waterafvoer

AFB. 15

Als u de eenheid wilt gebruiken zonder het waterreservoir steeds te moeten legen, voert u de volgende stappen uit:

• Verwijder de afsluitdop en de rubberen stop en bewaar deze om eventueel later weer te gebruiken.
• Sluit de bijgeleverde afvoerslang aan op de afvoeropening, zoals afgebeeld. Sluit het andere einde aan op een vaste waterafvoer.

Rubberen dop Afvoerdop

AFB. 16

- De afvoerslang mag worden verlengd door middel van een andere slang en een geschikt verbindingsstuk.

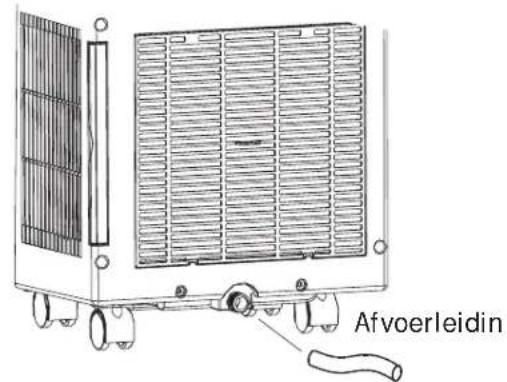

Afvoerleidin

AFB. 17

Opmerkingen

1. De vaste waterafvoer moet zich op of onder het afvoerniveau bevinden.
2. Het knipperende indicatielampje COMP of 'FULL WATER' werkt niet bij deze afvoermethode.
3. Als u de waterslang wilt verlengen, kunt u deze aansluiten op een andere slang (buitendiameter: 18 mm)
4. Als de luchtvochtigheid in de ruimte hoger is dan 85% dient u een continue-afvoer te gebruiken middels de verlengde waterafvoer.

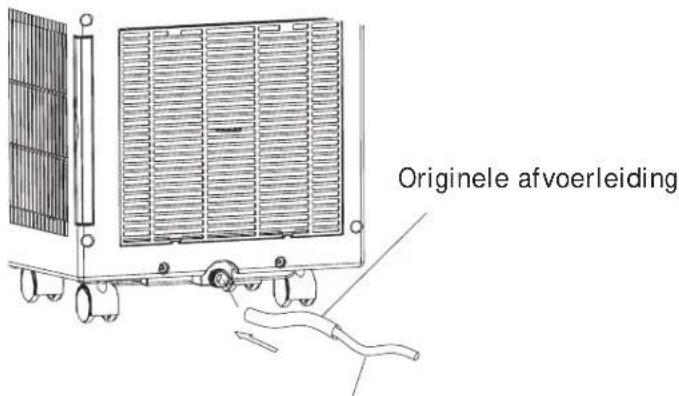

Originele afvoerleiding

AFB. 18
Verlengde afvoerleiding (Buitendiameter: 18 mm)

ONDERHOUD

Voor aanvang van het schoonmaken de airconditioner afsluiten van de stroomtoevoer. Maak de airconditioner regelmatig schoon om de prestaties te maximaliseren.

De behuizing schoonmaken

Reinig de behuizing met een zachte, vochtige doek.

Gebruik nooit agressieve chemicaliën, benzine, afwasmiddelen, chemisch behandelde doeken, of andere reinigingsmiddelen.

Deze middelen kunnen de behuizing beschadigen.

Het filter schoonmaken

Gebruik een stofzuiger of klop het filter voorzichtig uit om losse stof- en vuildeeltjes te verwijderen. Grondig spoelen onder stromend water (niet warmer dan 40°C).

Laat het filter goed drogen voordat u het weer in de eenheid plaatst.

Opmerking: gebruik de eenheid nooit zonder het filter.

Opslaan aan het einde van het seizoen

• Tap het eventueel aanwezige water in de eenheid af voordat u de ventilatorfunctie gedurende enkele uren volledig laat werken. Op deze manier kunt u het binnenwerk grondig drogen.
  • Reinig of vervang het filter

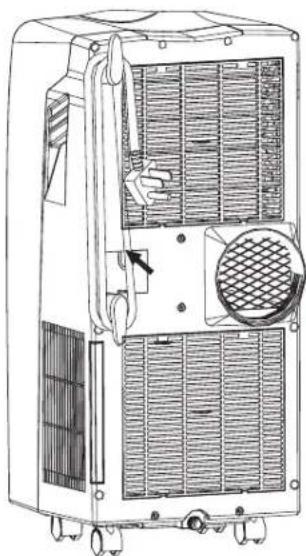

• Haal de stekker uit het stopcontact en berg het snoer op zoals afgebeeld.
• Berg de airconditioner op in de originele doos of bedek het apparaat tijdens de opslag.

De airconditioner werkt niet

• Zit de stekker in het stopcontact?
• Is er een stroomstoring?
- Knippert het indicatielampje COMP of 'FULL WATER'?
- Is de ruimtetemperatuur lager dan de ingestelde temperatuur?

Het apparaat werkt onvoldoende

• Is er sprake van direct zonlicht? (doe de gordijnen dicht).
  • Staan er te veel ramen of deuren open?
  • Zijn er te veel mensen in het vertrek?
  • Staan er warmtebronnen in het vertrek?

Het apparaat lijkt niet te werken

• Is het filter stoffig of vervuild?
- Is de luchtinlaat of -uitlaat geblokkeerd?
- Is de ruimtetemperatuur lager dan de ingestelde temperatuur?

Te veel lawaai

• Staat het apparaat op een oneffen ondergrond waardoor er trillingen ontstaan?
  • Is de vloer onder de machine oneffen?

De compressor werkt niet

- Is de bescherming tegen oververhitting ingeschakeld? Wacht totdat de temperatuur is gedaald.

☆ Probeer nooit zelf de eenheid te repareren of uit elkaar te halen

GARANTIE VOORWAARDEN

Het apparaat nooit op zijn kant leggen of vervoeren.

Wacht minstens 2 uur na vervoer met installeren en aanzetten van de machine zodat het gas/ vloeistof in het systeem terug loopt in de compressor(dit is zeer belangrijk voor het behoud van uw airco)

U heeft 2 jaar fabrieksgarantie na aankoop datum, deze is alleen geldig in combinatie met een geldige aankoop nota, zonder aankoop nota geen garantie.

Schade aan het apparaat dient binnen 48 uur gemeld te worden aan de winkelier, apparaten met technische problemen ontstaan door schade vallen niet onder garantie.

Breuk van filter of aan andere kunststof delen door ondeskundig gebruik vallen niet onder garantie.

Elektrisch en of koel technische werkzaamheden dienen alleen door een erkend installateur te worden uitgevoerd.

Het apparaat is geschikt voor de aangegeven ruimte, op basis van een goed geisoleerd vertrek.

Indien het apparaat niet naar behoren werkt raadpleeg de gebruiksaanwijzing en het onderstaande.

Controleer of er spanning op het stopcontact straat.

Controleer of het filter aan de voorzijde schoon is, filter regelmatig schoonmaken.

Controleer of de ventilatie kleppen aan de voorzijde open staan.

Controleer de opvangbak onder in het apparaat of deze niet vol staat met water. Om water af te tappen de rubber dop uit het slangetje halen aan de achterzijde van het apparaat. (Zie gebruiksaanwijzing)

Controleer bij gebruik van de airco of de ramen en deuren gesloten zijn voor een optimale koeling

Indien de temperatuur onder de 18 graden C is zal de airco niet aanslaan.

Noteer her serie nummer dat op de achterzijde van het apparaat staat op deze bon :

Controleer dit alles ook met de andere voorwaarden in uw gebruiksaanwijzing alvorens u de servicedienst belt.

Indien u een afspraak maakt met de service dienst en er wordt geen fout aan het apparaat geconstateerd worden er kosten in rekening gebracht voor een service bezoekt.

In geval van storing meldt de volgende gegevens: aankoopdatum en serienummer van het apparaat.

NL : bij uw leverancier

Of storingsdienst op werkdagen : 0900-0400026

BE : bij uw leverancier
