Soort product	Heteluchtkachel met infraroodstralen
Merk	DeLonghi
Model	IH2
Voeding (gas)	Butaan (G30) bij 28-30 mbar
Voeding (elektrisch)	220-230 V ~ 50 Hz, 9,0 A
Maximaal vermogen (gas)	4,20 kW (305 g/h)
Minimaal vermogen (gas)	1,50 kW (109 g/h)
Gemiddeld vermogen (gas)	2,85 kW (207 g/h)
Elektrisch vermogen	2000 W
Gasfles capaciteit	Maximaal 15 kg
Verbruik lucht bij nominale verbranding	8,4 m³/h
Minimale ruimte (lage stand)	15 m³
Minimale ruimte (hoge stand)	42 m³
Ventilatieopening (laag vermogen)	105 cm²
Veiligheidsvoorzieningen	Thermokoppel, oververhittingsbeveiliging, gastoevoeronderbreking bij vlamuitval
Beschermrooster	Ja, voor brandpreventie
Ontsteking	Piëzo-ontsteking, ook met lucifer mogelijk
Plaatsing	Alleen op de vloer, verticaal
Minimale afstand tot muren	Zijkanten 20 cm, voorzijde 150 cm
Onderhoud	Afnemen met zachte, vochtige doek; stofzuigen van openingen; technische onderhoudsbeurt elke 2-3 jaar
Reparatie	Wenden tot dealer of technische dienst; alleen originele onderdelen gebruiken

Veelgestelde vragen - IH2 DELONGHI

Hoe steek ik de kachel aan?

Open de gasfleskraan, druk de regelknop volledig in (10 seconden) en draai naar de kleine vlamstand. Houd de knop nog 20 seconden ingedrukt na ontsteking. Bij falen van piëzo, gebruik een lucifer.

Wat is de minimale ruimte voor gebruik?

De minimale ruimte is 15 m³ bij laag vermogen en 42 m³ bij hoog vermogen. De kachel mag niet in badkamers, slaapkamers of souterrains worden gebruikt.

Kan ik de kachel gebruiken in een caravan of camper?

Nee, de kachel is niet geschikt voor voertuigen zoals caravans en campers.

Wat moet ik doen bij een gaslek?

Draai de gasfleskraan dicht, doof alle vlammen en lichten, bespuit leidingen met zeepsop. Als er bellen ontstaan, sluit het gas af en bel de technische dienst. Gebruik de kachel pas na inspectie door gekwalificeerd personeel.

Hoe vaak moet ik de slang vervangen?

Controleer regelmatig de vervaldatum en conditie van de rubberslang. Vervang deze uiterlijk bij de vervaldatum of bij beschadiging. De slang moet 400 mm lang zijn en voldoen aan de normen.

Wat zijn de afstanden tot brandbare materialen?

Houd minimaal 20 cm aan de zijkanten en 150 cm aan de voorkant van muren of meubels. Plaats de kachel niet onder een stopcontact.

Kan ik de kachel verplaatsen terwijl hij brandt?

Nee, verplaats de kachel nooit wanneer hij brandt.

Wat moet ik doen als de kachel uitschakelt door oververhitting?

Haal de stekker uit het stopcontact, verwijder de oorzaak van oververhitting (bijv. verstopt rooster) en wacht enkele minuten. Steek de stekker weer in. Als het probleem aanhoudt, neem contact op met de servicedienst.

Hoe reinig ik de kachel?

Reinig de kachel alleen als deze uit en afgekoeld is. Gebruik een zachte, vochtige doek. Gebruik geen oplosmiddelen of schuurmiddelen. Stofzuig de luchtinlaat en -uitlaat.

Welke gasdruk en regelaar heb ik nodig?

Gebruik een drukregelaar van 28-30 mbar die voldoet aan de geldende normen. De gasfles moet verticaal staan en mag maximaal 15 kg bevatten.

GEBRUIKSAANWIJZING IH2 DELONGHI

Type Categorie	Minimaal Maximaal Gemiddeld Druk van vermogen vermogen vermogen het gas
G30	I3B/P	KW g/h KW	g/h KW g/h
		1.50 109 4.20 305 2.85 207 28÷30 mbar

Dit apparaat kan werken op butaan bij de nominale druk van 28÷30 mbar. Voor een correcte gasverbranding is 8,4 m³/h lucht nodig.

RICHTLIJNEN

• De kachel moet altijd worden gebruikt volgens de gebruiksaanwijzingen. Lees de gebruiksaanwijzingen aandachtig door en bewaar ze op een veilige plek.
• Dit apparaat vereist een rubberslang en een drukregelaar die voldoen aan de geldende normen; als deze niet zijn bijgeleverd, dient u zich tot uw lokale gastoeleveraar of tot een erkende dealer te wenden.
• Gebruik het apparaat alleen in omgevingen die voldoende zijn geventileerd.
• Dit apparaat mag niet worden gebruikt in souterrains, in badkamers, in slaapkamers, en in kamers met een inhoud van minder dan 15 m³ (30 m³ als het om een huiskamer gaat).
• Dit apparaat stoot de verbrandingsproducten uit in de omgeving waarin het wordt gebruikt.

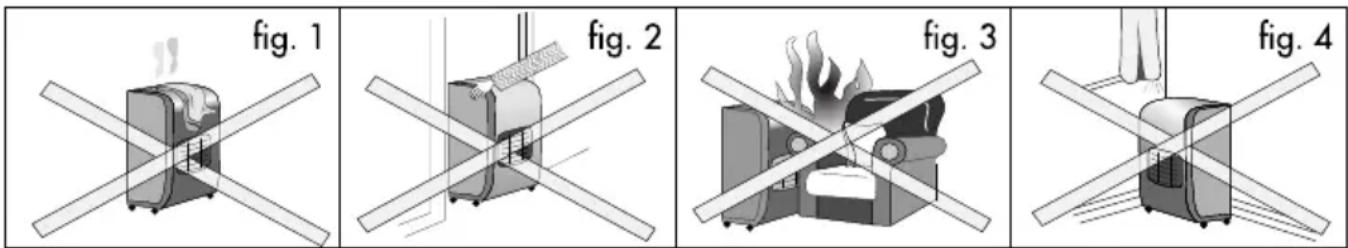

• GEEN kledingstukken of andere materialen op de kachel leggen, aangezien dit, afgezien van het brandgevaar, de correcte werking van het apparaat kan verstoren (fig. 1).
• De kachel NIET VERPLAATSEN van de ene kamer naar de andere wanneer hij brandt (fig. 2).
• De kachel NIET LANGS EEN MUUR plaatsen of dicht bij gordijnen, fauteuils etc. (fig. 3 en 4).

• NIET IN VOERTUIGEN voor recreatieve doeleinden zoals caravans en campers gebruiken.
• De kachel ALTIJD naar het centrum van de kamer richten. U dient speciale voorzorgsmaatregelen te nemen wanneer de kachel zich bevindt in ruimtes waar hij gemakkelijk verplaatst of omgestoten kan worden door bijvoorbeeld kinderen of honden.
• De volgende minimumafstanden ten opzichte van de dichtstbijzijnde muren dienen te worden aangehouden: 20 cm aan de zijkanten, 150 cm vanaf de voorkant.
• De door u aangeschafte kachel is voorzien van een veiligheidsmechanisme dat in werking treedt zodra er tijdens het gebruik van het product tekenen zijn van slecht functioneren. Indien de waakvlam (die zich aan de voorkant van de brander bevindt) onverwachts uit mocht gaan, of indien de ruimte niet voldoende geventileerd wordt, blokkeert het mechanisme de toevoer van gas waardoor de kachel uitgaat.

- Het apparaat niet in de hooggebergte gebruiken.

Gaslekken zijn te herkennen aan de geur.

Als u het bestaan van een gaslek vermoedt, draai dan het kraantje van de gasfles dicht. Koppel de drukregelaar NIET af. Doof alle lichten en vlammen. Draai het gas langzaam open en bestrijk alle gasleidingen met zeepsop of vloeibaar reinigingsmiddel. Een gaslek zal belletjes veroorzaken. Als u een gaslek heeft geconstateerd, sluit dan het gas af en neem contact op met het personeel van de technische dienst. Gebruik de kachel NIET voordat hij nauwkeurig is geïnspecteerd door gekwalificeerd personeel. GEBRUIK NOOIT lucifers of een vlam om het gaslek op te sporen.

ALGEMENE VEILIGHEIDSAANWIJZINGEN

Gasfles

Er kan een gasfles met een maximale capaciteit van 15 kg worden geïnstalleerd.

Het vervangen van de gasfles dient NIET plaats te vinden bij aanwezigheid van vlammen. Gebruik de gasfles uitsluitend in verticale positie. Als een schroefregelaar wordt gebruikt, dient u zich ervan te verzekeren dat er een pakking voor de afdichting is en dat deze in goede staat verkeert; in geval van twijfel kunt u hem beter vervangen.

Om de fles in de gasfleshouder te plaatsen, dient men het achterpaneel, dat gedurende het transport naar binnen staat, los te maken door de schroeven los te draaien.

Plaats de gasfles vervolgens in de gasfleshouder en maak het achterpaneel weer vast.

Drukregelaars, slangen en slangklemmetjes

CONTROLEER of de rubberslang volledig op de slanghouder aansluit en stevig is vastgezet

met behulp van slangklemmetjes (fig. 5). Controleer regelmatig de vervaldatum en de conditie van de rubberslang. Als hij beschadigd is of als zijn vervaltermijn is verstreken, dient u hem te vervangen door een slang die beantwoordt aan de geldende normen

en die een lengte heeft van 400 mm.

Verzeker u ervan dat de slang in de speciale steun is bevestigd (zie fig. 6). Wanneer u de drukregelaar aansluit op de gasfles, buig of knel de rubberslang niet af. Gebruik alleen drukregelaars van 28-30 mbar die beantwoorden aan de geldende normen.

Ventilatie van de ruimtes

GEBRUIK HET APPARAAT ALLEEN IN GOED GEVENTILEERDE RUIMTES

In de kamers waar de kachel wordt gebruikt, dient u voor een goede ventilatie te zorgen. Dit garandeert de afvoer van de verbrandingsproducten en de verversing van de lucht.

Het volgende schema geeft de minimale afmetingen aan van de kamers waarin de kachel wordt gebruikt en de afmetingen van de openingen voor de luchtverversing, gelijkelijk verdeeld tussen een hoog en een laag niveau, die aangebracht dienen te worden, afhankelijk van het minimale, gemiddelde of maximale vermogen.

Stand van de regelk-nop	Afmetingen van de kamer	Opening voor de luchtverversing
Stand ◆ kleine vlam (mini-maal vermogen)	15 m3	105 cm2
Stand ◆ grote vlam (maxi-maal vermogen)	42 m3
Stand ◆ gemid-delde vlam(gemid-delde vermogen)	28,5 m3

Beschermrooster

Het rooster dient om brandgevaar te voorkomen; geen van de onderdelen ervan mag permanent worden verwijderd. Het rooster garandeert geen totale bescherming voor kinderen of personen die mentaal of lichamelijk gehandicapt zijn.

BEDIENINGSAANWIJZINGEN

Aansteken van de kachel

1) Open de kraan van de gasfles. 2) Startend vanaf de stand "●" de regelknop volledig indrukken gedurende ongeveer 10 seconden, en hem vervolgens naar de stand ♘ (kleine vlam) draaien. (Als de waakvlam niet aangaat, de knop terugdraaien naar de uitgangspositie en de handeling herhalen). Houd de knop, wanneer de waakvlam is gaan branden, nog 20 seconden ingedrukt zodat het thermokoppel gelegenheid krijgt op te warmen en draai de knop vervolgens in de gewenste stand, volgens de volgende aanwijzingen: kleine vlam (minimaal vermogen), grote vlam (maximaal vermogen), gemiddelde vlam (gemiddeld vermogen).

Noodstart

Als de piëzostarter niet functioneert, kan de waakvlam worden aangestoken met een lucifer.

Uitzetten van de kachel

Om de kachel uit te zetten, het kraantje van de gasfles dichtdraaien.

Alleen door het kraantje dicht te draaien, gaat de kachel volledig uit.

HETELUCHTKACHEL MET INFRAROODSTRALEN

SPANNING	FREQUENTIE	STROOMSTERKTE	MAXIMUMVER-MOGEN
220-230V 9,0A	50Hz 2000W

Elektrische werking

• Alvorens het apparaat te gebruiken, dient u te controleren of het voltage van de netvoeding overeenkomt met het voltage dat is aangegeven op het plaatje met technische gegevens dat zich aan de binnenkant van de kachel bevindt.
• Sluit de kachel alleen aan op een stopcontact dat is voorzien van een degelijke aarding en met een capaciteit van 10/16A.
• DIT APPARAAT IS VOLLEDIG CONFORM DE RICHTLIJNEN EN 55014 M.B.T. DE ONDERDRUKKING VAN RADIOSTORINGEN.

Werking en gebruik

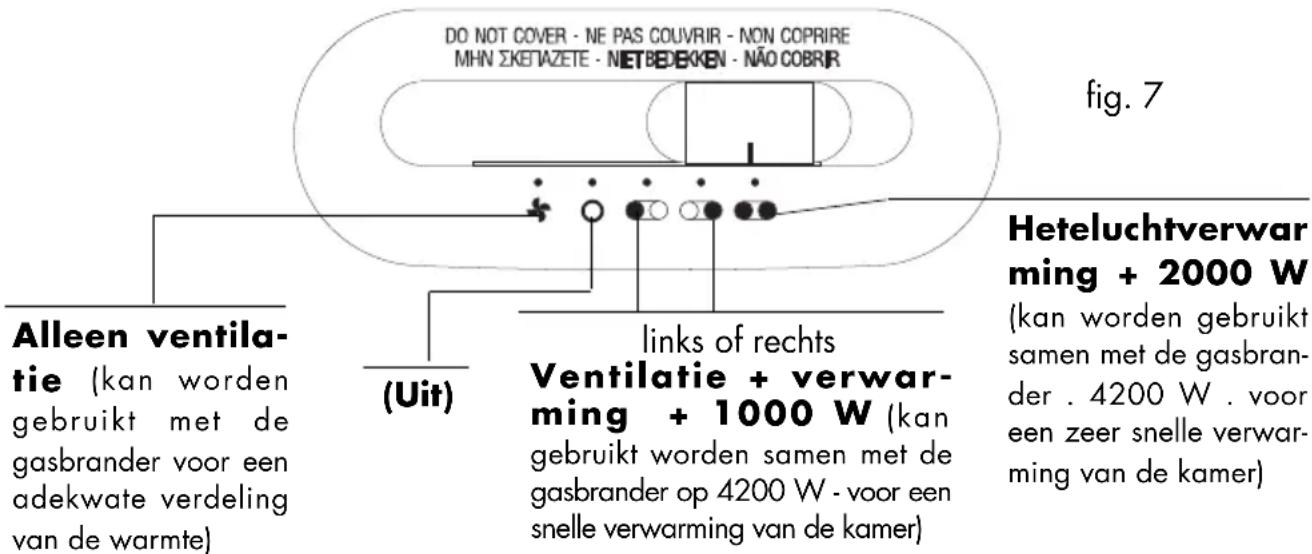

Steek de stekker goed in het stopcontact en zet de hetelucht-ventilatoren aan volgens de aanwijzingen die zijn aangegeven in fig. 7. Alvorens de gasbrander aan te zetten, de aanwijzingen met betrekking tot de uit te voeren handelingen aandachtig doorlezen.

Belangrijk

Het apparaat niet afdekken wanneer het in werking is, dit kan een gevaarlijke oververhitting en brandgevaar veroorzaken.

Richtlijnen

• Het apparaat moet altijd zijn aangesloten op een degelijke aarding. Het niet opvolgen van deze richtlijn brengt automatisch het vervallen van de garantie met zich mee.
• Gebruik het apparaat niet in de onmiddellijke nabijheid van badkuipen, douches, wasbakken of zwembaden.
• Laat de voedingskabel niet in aanraking komen met het warme apparaat.

- Gebruik dit apparaat alleen op de grond.

- Gebruik het apparaat uitsluitend en alleen in verticale positie.

- Het rooster voor het uitblazen van de warme lucht en het luchtinvoerrooster niet bedekken.

- De voedingskabel mag niet door de gebruiker worden vervangen. Als het nodig mocht zijn de kabel te vervangen, dient men hiervoor speciaal gereedschap te gebruiken. Wendt U zich in dit geval tot de technische dienst en gebruik uitsluitend originele vervangingsonderdelen.

- Het apparaat mag niet direct onder een stopcontact worden geplaatst.

- Een veiligheidsmechanisme onderbreekt de werking van de heteluchtventilator in geval van incidentele oververhitting. Om de kachel weer te laten functioneren, dient u de stekker gedurende enkele minuten uit het stopcontact te halen, de oorzaak van de oververhitting te verwijderen (bijv. verstopping van het inlaat- of uitlaatrooster van de lucht), en vervolgens de stekker weer in het stopcontact te steken. Indien het apparaat zijn normale werking niet hervat, dient u contact op te nemen met het dichtstbijzijnde servicecentrum.

- Richt de luchtstraal nooit op meubels, gordijnen, spuitbussen of brandbare materialen.

- Richt de luchtstroom van het apparaat nooit op meubels, gordijnen, spuitbussen of brandbare materialen.

WAARSCHUWING: om risico's te voorkomen die verband houden met het onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet worden gevoed via een externe schakelinrichting, zoals een timer, noch worden aangesloten op een circuit dat regelmatig aan en uit wordt geschakeld door de energieleverancier.

ONDERHOUD

Maak het apparaat schoon met een zachte, vochtige doek en doe dit uitsluitend wanneer het apparaat is uitgeschakeld en de stekker uit het stopcontact is gehaald. Gebruik geen oplosmiddelen of schuurmiddelen. Controleer of stof de openingen voor de in- en uitgaande lucht niet verstopt. Verwijder het stof met een stofzuiger. Als het apparaat gedurende een lange periode niet wordt gebruikt, dient u het af te dekken en op een droge, stofvrije plaats op te bergen. Voor alle technische onderhoudsproblemen kunt u contact opnemen met uw dealer. Elke 2 tot 3 jaar dient er een technische onderhoudsbeurt plaats te vinden.
