Merk	DeLonghi
Model	HBF2
Type product	Gasverwarming (butaangas)
Maximaal vermogen	4,20 kW
Minimaal vermogen	1,50 kW
Gasdruk	28-30 mbar
Luchtverbruik	8,4 m³/u
Minimale ruimte (slaapkamer)	15 m³
Minimale ruimte (woonkamer)	30 m³
Maximale gasfles inhoud	15 kg
Veiligheidsvoorziening	Thermokoppel en vlambeveiliging
Ontsteking	Piëzo-elektrisch
Aantal branders	3
Minimale afstand tot muren (zijkant)	20 cm
Minimale afstand tot muren (voorzijde)	150 cm
Onderhoud	Afstoffen met zachte, vochtige doek; stofzuiger voor ventilatieopeningen
Slang vervangen	Om de 5 jaar
Technische onderhoudsdienst	Om de 2-3 jaar

Veelgestelde vragen - HBF2 DELONGHI

Hoe steek ik de HBF2 aan?

Open de gasfleskraan. Duw de grote knop volledig in gedurende 10 seconden en draai deze minstens 90° naar links of rechts om de piëzo-ontsteking te activeren. Houd de knop nog 20 seconden ingedrukt om het thermokoppel op te warmen. Laat dan los. Draai de kleine thermostaatknop tegen de wijzers van de klok in om de branders te ontsteken.

Hoe zet ik de kachel uit?

Draai de kraan van de gasfles dicht. Dit schakelt het apparaat volledig uit.

Wat moet ik doen bij een gaslek?

Draai de gasfleskraan dicht, open ramen en deuren, doof alle vlammen en gebruik geen elektrische schakelaars. Controleer aansluitingen met zeepsop; bij bellenvorming is er een lek. Neem contact op met een vakman.

Kan ik de kachel in een slaapkamer gebruiken?

Nee, de minimale ruimte voor gebruik is 15 m³, maar in slaapkamers wordt het afgeraden. Gebruik de kachel alleen in goed geventileerde woonkamers van minimaal 30 m³.

Wat is de maximale gasfles die ik kan aansluiten?

U kunt een gasfles tot 15 kg gebruiken. Plaats de fles rechtop in de daarvoor bestemde ruimte.

Hoe onderhoud ik de kachel?

Stof de kachel af met een zachte, vochtige doek en gebruik een stofzuiger om de ventilatieopeningen schoon te maken. Gebruik geen oplosmiddelen of schurende middelen.

Wanneer moet ik de gasslang vervangen?

De rubberen slang moet elke 5 jaar worden vervangen, ook als deze nog goed lijkt. Controleer regelmatig de vervaldatum.

Wat moet ik doen als de waakvlam niet blijft branden?

Controleer of de gasfles open is. Herhaal de ontstekingsprocedure: knop 10 seconden indrukken, ontsteken, nog 20 seconden vasthouden. Blijft de vlam uit, neem dan contact op met de servicedienst.

Kan ik de kachel tegen de muur plaatsen?

Nee, houd minimaal 20 cm afstand aan de zijkanten en 150 cm aan de voorzijde. Plaats de kachel vrij in de ruimte, niet achter gordijnen of meubels.

Hoe stel ik de gewenste temperatuur in?

Draai de thermostaatknop naar de gewenste stand. Wanneer de temperatuur is bereikt, draait u de knop terug naar een lagere stand zodat twee branders uitgaan. De kachel schakelt automatisch tussen 3 en 1 brander om de temperatuur te regelen.

GEBRUIKSAANWIJZING HBF2 DELONGHI

Type	Categorie	Maximaal vermogen vermogen	Minimaal vermogen	Gasdruk
Zie identificatieplaatje		KW g/h KW g/h
		4.20 305 1,50	109 28÷30 mbar

Dit apparaat functioneert met Butaangas, bij een nominale druk van 28÷30 mbar. Voor een correcte verbranding van het gas, is een hoeveelheid lucht van 8,4m ^3 /u nodig.

VOORSCHRIFTEN

• De kachel wordt steeds gebruikt volgens de gebruiksaanwijzingen. Deze worden aanda- chtig gelezen en op een veilige plaats bewaard.
• Dit apparaat vereist een rubberen buis en een drukregelaar, conform de geldende voorschriften; indien deze niet worden geleverd met het apparaat, wendt u zich tot uw lokale gasverdeler of erkend verkoper.
• Gebruik het apparaat alleen in voldoende geventileerde ruimten.
• Dit apparaat wordt niet gebruikt in kelderverdiepingen, badkamers, slaapkamers en vertrekken kleiner dan 15 m³ (30 m³ indien woonkamer).
• Gebruik dit apparaat uitsluitend op de vloer.
• Dit apparaat voert de producten van de verbranding af in de omgeving waar het wordt gebruikt.
• LEG GEEN kledingstukken of ander materiaal op de kachel. Dit is niet alleen gevaarlijk, maar hun aanwezigheid kan ook de werking van het apparaat in het gedrang brengen (fig. 1).
• De kachel wordt NIET VERPLAATST van een vertrek naar een ander, wanneer het aan staat (fig. 2).

• De kachel wordt NIET GEPLAATST tegen een muur of vlakbij gordijnen, zetels, enz. (fig. 3/4).
• De kachel wordt ALTIJD GERICHT naar het centrum van het vertrek. Wanneer de kachel wordt gebruikt in vertrekken waar er makkelijk kan tegen worden gestoten door kinderen, huisdieren, worden bijzondere veiligheidsmaatregelen getroffen.
• De volgende minimumafstanden van de omliggende muren moeten worden gerespecteerd: 20 cm aan de zijkanten, 150 cm vooraan. Voor de installatie, wordt verwezen naar de paragrafen 3.1 - 3.2 - 5.4 - 6.1 - 6.2 - 6.3 van de normen UNICIG 7139 en UNICIG 7131.
• De door u aangekochte kachel is voorzien van een veiligheidsinrichting die in werking treedt wanneer het product niet naar behoren werkt. Indien de waakval per ongeluk dooft (aan de zijkant van de brander) of wanneer het vertrek niet voldoende geventileerd is, blokkeert de veiligheidsinrichting de gastoevoer, waardoor de kachel uitgaat.
• Gebruik de kachel niet op grote hoogtes, bijvoorbeeld in de bergen.

Gaslekken zijn herkenbaar aan de geur

Indien men een gaslek vermoedt, wordt de kraan van de gasfles dichtgedraaid. Open het raam en verlucht het vertrek. De drukregelaar wordt NIET losgekoppeld. Doof alle lichten en

vlammen. Draai het gas langzaam open en wrijf alle aansluitingen in met zeepsop of vloeibare schoonmaakproduct. Op de plaats waar een gaslek is, ontstaan bellen. Wanneer een lek wordt opgespoord, wordt de gaskraan dichtgedraaid en wordt contact opgenomen met gespecialiseerd personeel. De kachel wordt NIET GEBRUIKT indien niet eerst een grondige controle werd verricht door vakbekwaam personeel.

GEBRUIK NOOIT lucifers of vlammen om een gaslek op te sporen.

INSTRUCTIES MONTAGE KACHEL

Verwijder het piepschuim van de voet van de kachel.

Haal vervolgens de voet van de kachel van de onderkant in piepschuim.

Zet de kachel op de vloer of een horizontale ondergrond.

Haal de twee schroeven uit de gaten "A" (fig. 5).

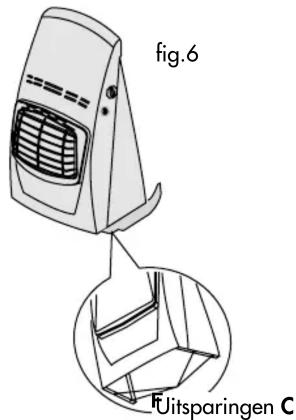

Monteer de volledige voorkant van de kachel op de voet e aanwezig op de voet correct passen in de overeenkomstige onderkant van de voorkant van de kachel (fig. 6).

Voer de vier lipjes in hun respectieve uitsparing en duw de voorkant van de kachel naar voor tot de lipjes volledig in de uitsparing zitten. Let erop dat de bevestigingsgaten "A" op de voet overeenkomen met de overeenkomstige bevesti-

gingsgaten op de voorkant. Bevestig het geheel met de twee eerder verwijderde schroeven. Plaats de gasfles in de zitting (fig. 7).

Breng tenslotte de flexibele achterkant aan, door de twee clips aan het uiteinde vast te haken en de lipjes in de zes uitsparingen aan de achterkant van de kachel te brengen (fig. 8).

Let op: om los te haken, op de clips drukken (fig. 8).

Lipjes B

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Gasfles

Het is mogelijk een gasfles met een maximale inhoud van 15 kg te installeren.

De gasfles wordt NIET vervangen in aanwezigheid van vlammen. Gebruik de gasfles alleen en uitsluitend in verticale stand. Indien gebruik wordt gemaakt van een schroefregelaar, wordt gecontroleerd of de pakking aanwezig is en in goede staat verkeert. Om de gasfles in zijn zitting te plaatsen, moet de achterkant van de kachel worden losgehaakt.

Plaats de gasfles in zijn zitting en haak de achterkant van de kachel weer vast.

Drukregelaars buizen en buisringen

fig. 9

CONTROLEER of de rubberen buis volledig op de buishouder zit en goed bevestigd werd met eventuele buisringen (zie fig. 9). Controleer regelmatig de vervaldatum en de toestand van de rubberen buis. Indien deze beschadigd of vervallen is, wordt hij vervangen door een nieuwe buis met een lengte van 400 mm, overeenkomstige de geldende voorschriften. De buis wordt in ieder geval elke 5 jaar vervangen.

Wanneer de drukregelaar wordt aangesloten op de gasfles, wordt voorkomen dat de rubberen buis geplooid of geplet wordt.

Gebruik alleen drukregelaars van 28÷30 mbar, overeenkomstig de geldende voorschriften.

Verluchting van de lokalen

GEBRUIK UITSLUITEND IN GOED GEVENTILEERDE VERTREKKEN

De vertrekken waarin de kachel wordt gebruikt, moeten goed geventileerd zijn, om de producten van de verbranding af te voeren en de lucht te verversen.

Het volgens schema geeft de minimale afmetingen aan van het vertrek waarin de kachel wordt gebruikt, en van de ventilatieopeningen die onderaan en bovenaan in de muur worden aangebracht.

Afmetingen van het vertrek	Ventilatieopeningen
42 m^3	105 cm^2

Beschermrooster

Dit rooster dient om brandgevaar te voorkomen; geen enkel onderdeel ervan dient blijvend te worden weggelaten. Garandeert geen totale bescherming voor kinderen of gehandicapten.

GEBRUIKSAANWIJZINGEN

Aanzetten van de kachel

1. Open de kraan van de gasfles.
2. Duw de grote knop van de klep helemaal in gedurende 10 seconden en draai hem minstens 90° naar links of naar rechts om de piëzo-elektrische schakelaar aan te zetten (indien de waakvlam niet ontsteekt, wordt de knop teruggebracht in de oorspronkelijke stand en wordt de handeling herhaald). Blijf nog 20 seconden op de grote knop duwen, zodat het thermokoppel kan opwarmen, en laat de knop vervolgens los.
   Draai de kleine thermostaatknop tegen de wijzers van de klok in, tot in de stand +, om de 3 branders te ontsteken.
   Wanneer in het vertrek de gewenste temperatuur werd bereikt, wordt de thermostaatknop in wijzerzin gedraaid tot de 2 branders links uitgaan.
   Op die manier houdt het apparaat automatisch de gekozen temperatuur in stand, door de cycli met maximaal (3 branders) en minimaal vermogen (1 brander) af te wisselen.

Noodinschakeling

Indien de piëzostarter niet functioneert, wordt de waakvlam ontstoken met behulp van een lucifer en worden bovenstaande handelingen herhaald,

Uitzetten van de kachel

Om de kachel uit te zetten, wordt de kraan van de gasfles dichtgedraaid.

Alleen door de kraan van de gasfles dicht te draaien, wordt het apparaat helemaal uitgeschakeld.

Belangrijk

Wanneer de knop na de startperiode wordt gelost (zie identificatieplaatje en handleiding), komt deze knop 5 mm omhoog, naar de oorspronkelijke stand. Gebeurt dit niet, dan wordt de gaskraan dichtgedraaid en wordt hulp ingeroepen.

Laat de kachel in geen geval functioneren terwijl de knop kunstmatig ingedrukt wordt gehouden.

ONDERHOUD

Stof het apparaat af met een zachte en vochtige doek, uitsluitend wanneer het uitgeschakeld en afgekoeld is.

Gebruik geen oplosmiddelen of schurende producten. Controleer of het stof de luchtin- en uitlaten niet verstopt. OM schoon te maken, gebruik een stofzuiger.

Indien het apparaat gedurende een langere periode niet wordt gebruikt, wordt hij afgedekt en opgeborgen op een droge en stofvrije plaats. Indien iets niet goed blijkt te functioneren of ingeval van een defect, wendt u zich tot een door de fabrikant erkende Servicecentrum.

De technische onderhoudsdienst wordt elke 2 – 3 jaar verricht. Ingeval van twijfel, wendt u zich tot het dichtstbijzijnde Servicecentrum.
