Type product	Inbouwkookplaat (inductie)
Afmetingen (B x D x H)	590 x 520 x 55 mm
Gewicht	ca. 11 kg
Aansluitwaarde	7.2 kW
Aansluiting	230 V / 400 V (2-fasig)
Aantal kookzones	4
Bediening	Touch Control
Functies	DirectTouch, StopGo, Kinderslot, Automatische panherkenning, Boost-functie
Reiniging	EasyClean keramisch oppervlak
Veiligheid	Uitschakelbeveiliging, Oververhittingsbeveiliging, Restwarmte-indicatie
Energie-efficiëntieklasse	A
Geluidsniveau	< 50 dB
Reparatie en onderdelen	Originele onderdelen beschikbaar via service
Garantie	2 jaar (fabrieksgarantie)

Veelgestelde vragen - EHS68200PX ELECTROLUX

Hoe schakel ik de inductiekookplaat in?

Druk op de aan/uit-toets gedurende 2 seconden tot het display oplicht. Gebruik de DirectTouch slider om een kookzone te selecteren en het vermogen in te stellen.

Wat betekent de foutcode E op het display?

Foutcode E duidt op een storing in de elektronica. Schakel de kookplaat 1 minuut uit en daarna weer in. Blijft de fout, neem dan contact op met de klantenservice.

Kan ik de kookplaat reinigen met schuurmiddelen?

Nee, gebruik alleen een zachte doek en een mild reinigingsmiddel. Schuurmiddelen of agressieve chemicaliën kunnen het keramisch oppervlak beschadigen.

Hoe activeer ik het kinderslot?

Houd de kinderslot-toets (sloticoon) ingedrukt tot een geluidssignaal klinkt. Het slot wordt weergegeven op het display. Herhaal dit om te deactiveren.

Waarom wordt mijn pan niet herkend?

Alleen inductiegeschikte pannen met een ferromagnetische bodem worden herkend. Controleer of de pan groter is dan de minimale zonegrootte (ca. 12 cm).

Wat is de StopGo-functie?

StopGo zet alle actieve kookzones tijdelijk op een laag vermogen (stand 1). Druk op de StopGo-toets om te pauzeren; nogmaals drukken hervat het oorspronkelijke vermogen. Ideaal voor kort onderbreken van het koken.

Hveel vermogen heeft de Boost-functie?

De Boost-functie geeft een extra hoog vermogen (ca. 3,7 kW per zone) voor snel opwarmen. Deze werkt maximaal 10 minuten, daarna schakelt de zone terug naar stand 9.

Kan de kookplaat op een enkelfasig net worden aangesloten?

Ja, maar dan wordt het totale vermogen beperkt. Raadpleeg de installatiehandleiding voor de juiste aansluiting. Bij twijfel schakel een erkend installateur in.

Wat moet ik doen als een kookzone niet werkt?

Controleer of de pan geschikt is en of de zone niet oververhit is geraakt. Schakel de kookplaat uit en na 30 seconden weer in. Werkt het nog niet, reset de stroomonderbreker of neem contact op met de service.

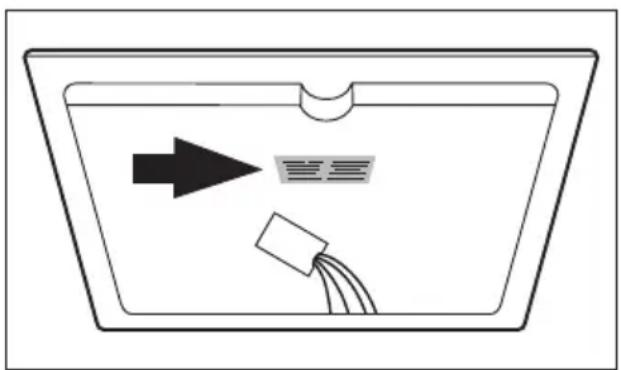

Waar vind ik het typenummer en serienummer?

Het type- en serienummer staan op het typeplaatje aan de onderzijde van de kookplaat. Deze heeft u nodig bij het bestellen van onderdelen of serviceaanvragen.

GEBRUIKSAANWIJZING EHS68200PX ELECTROLUX

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huis-houden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestu-deren zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerser-varing en dus meer gemoedsrust. Veel succes!

4 electrolux inhoud

Inhoud

Veiligheidsvoorschriften 5

Beschrijving van het apparaat 7

Bediening van het apparaat 10

Tips voor koken en braden 21

Reiniging en onderhoud 24

Wat is er aan de hand als ... 27

Afvalverwerking 29

Montageaanwijzing 30

Montage 31

Garantie/Adres service-afdeling 35

Adres service-afdeling 38

Service 42

In deze informatie voor gebruikers worden de volgende symbolen gebruikt:

Let op! Lees deze informatie! Belangrijke aanwijzingen voor de veiligheid van personen en informatie ter voorkoming van schade aan apparaten

algemene aanwijzingen en adviezen

anwijzingen ten behoeve van het milieu

Gevaarlijke spanning

Veiligheidsvoorschriften

Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garantie vervalt.

Gebruik volgens de voorschriften

• Personen (waaronder begrepen kinderen) die op grond van hun fysieke, sensorische of verstandelijke vermogens, dan wel op grond van onervarenheid of onkunde niet in staat zijn het apparaat veilig te gebruiken, dienen dit apparaat niet zonder het toezicht of zonder de instructies van een verantwoordelijke persoon te gebruiken.
• Laat het apparaat tijdens het gebruik niet zonder toezicht achter.
• Dit apparaat mag alleen in het huis-houden worden gebruikt voor het koken, braden en bakken van levensmiddelen.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Het is niet toegestaan het appaat om te bouwen of te veranderen.
• Brandbare vloeistoffen, licht ont-vlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof, aluminium) niet op het apparaat of in de direct omgeving daarvan plaatsen of opbergen.

Veiligheid voor kinderen

•Houd kleine kinderen altijd uit de buurt van het apparaat.
- Grotere kinderen mogen alleen onder begeleiding en toezicht met het apparaat werken.

- Om onbedoeld inschakelen door kleine kinderen of huisdieren te voorkomen, is het aan te bevelen de kinderbeveiliging te activeren.

Algemene veiligheid

• Het apparaat mag alleen worden ge-monteerd en aangesloten door een erkend elektro-installateur.
• Inbouwapparaten mogen alleen worden gebruikt nadat deze zijn ingebouwd in voorgeschreven, passende inbouwkasten en werkbladen.
• Bij storingen aan het apparaat of beschadiging van het glaskeramiek (breuken, sprongen resp. scheuren) moet het apparaat worden uitgeschakeld en worden losgekoppeld van het elektriciteitsnet, om gevaar op elektrische schokken te voorkomen.
• Reparaties aan het apparaat mogen alleen worden uitgevoerd door vakmensen.

Veiligheid tijdens het gebruik

•Oververhitte vetten en oliën vatten zeer snel vlam Let op! Brandgevaar!
- Wanneer u onoplettend bent tijdens het werken met het apparaat, bestaat er risico op verbranding.
- Verwijder stickers en folies van het glaskeramiek.
- De snoeren van elektrische appara- ten mogen niet tegen het hete appa- raatoppervlak resp. hete pannen aankomen.
- De kookzones moeten na ieder gebruik worden uitgeschakeld.

Veiligheid bij het schoonmaken

• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.
• Uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken.

Voorkoming van beschadiging van het apparaat

• Het glaskeramiek kan worden beschadigd door vallende voorwerpen.
• Door stoten met pannen kan de rand van het glaskeramiek beschadigd raken.
• Pannen van gietijzer of gietaluminium of pannen met een beschadigde bodem kunnen bij het verschuiven het glaskeramiek bekrassen.
• Voorwerpen die kunnen smelten en gerechten die kunnen overkoken, kunnen inbranden op het glaskeramiek en moeten direct worden verwijderd.
• Het droogkoken van pannen moet worden voorkomen. Hierdoor kan het kookgerei of glaskeramiek worden beschadigd.
• De kookzones mogen niet worden gebruikt als er geen pan of een lege pan op staat.

Beschrijving van het apparaat

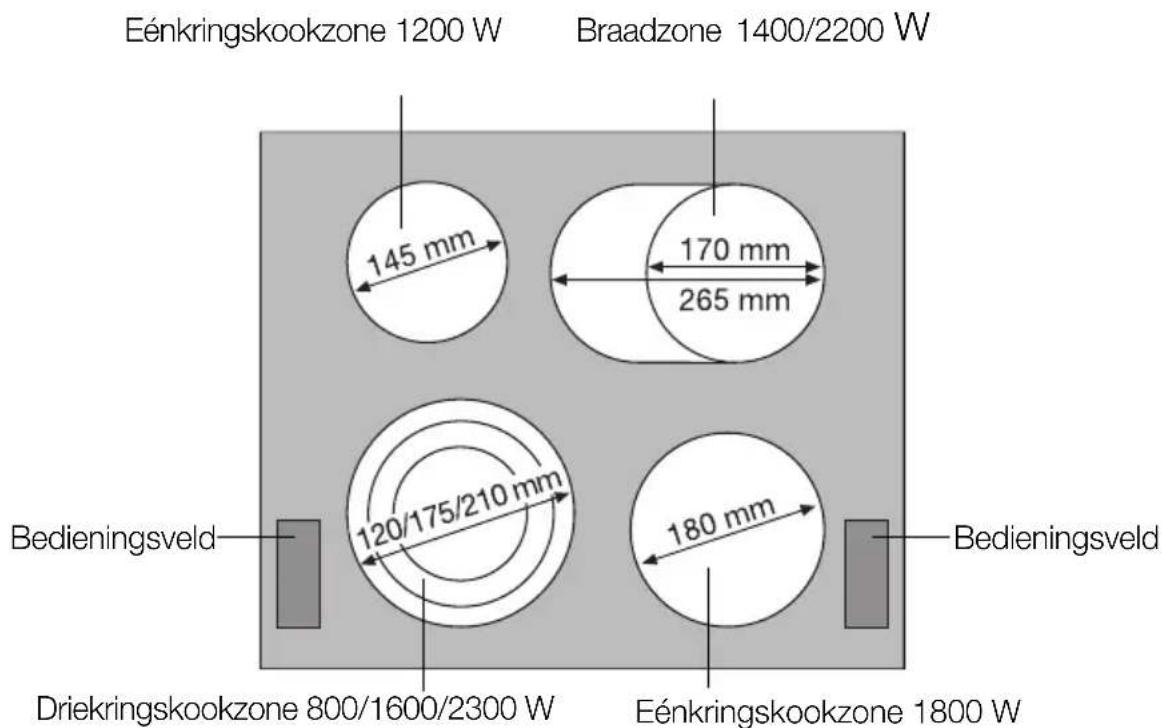

Uitrusting kookplaat

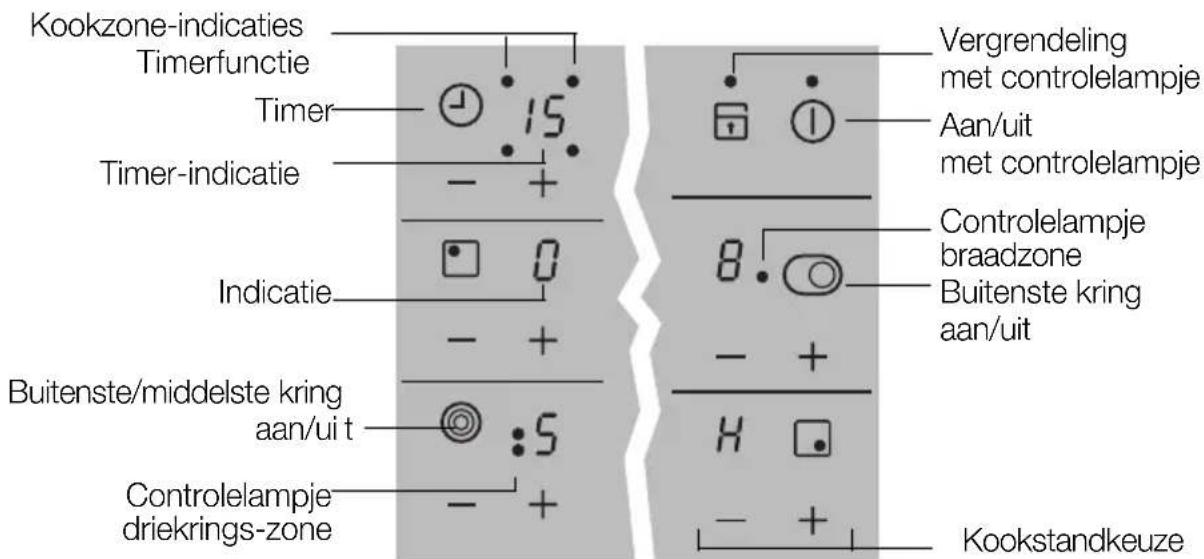

Uitrusting bedieningsveld

Het apparaat wordt bediend door middel van touch-control-sensorvelden. Functies worden door het aanraken van de sensorvelden gestuurd en door indicaties en akoestische signalen bevestigd.

De sensorvelden moeten van bovenaf worden aangeraakt, zonder andere sensorvelden te bedekken.

Sensorveld Functie
1	Aan/uit Apparaat in- en uitschakelen
+	Instellingen verhogen Kookstand/Tijd verhogen
-	Instellingen verlagen Kookstand/Tijd verlagen
2	Timer Timerkeuze
3	Vergrendeling Bedieningsveld ver-/ ontgrendeld
4	Schakeling driekringskook-zone	Buitenste verwarmingskring in- en uitschakelen
5	Braadzone Buitenste verwarmingskring in- en uit-schakelen

Indicaties

Indicatie Beschrijving

∅ Kookzone is uitgeschakeld

∪ Warmhoudstand Warmhoudstand is ingesteld.

∫ - √Kookstanden Kookstand is ingesteld

∅ Automatisch kooksysteem Automatische kooksysteem is actief

∅ Fout Er is een storing opgetreden

∅ Restwarmte Kookzone is nog warm

∅ Kinderbeveiliging Vergrendeling/kinderbeveiliging is ingeschakeld

∅ automatische uitschakeling Uitschakeling is actief

Restwarmte-indicatie

Waarschuwing! Verbrandingsgevaar door restwarmte. Na het uitschakelen duurt het nog enige tijd voordat de kookzones zijn afgekoeld. Let op de H restwarmte-indicatie.

Restwarmte kan worden gebruikt voor het smelten en warmhouden van gerechten.

10 electrolux bediening van het apparaat

Bediening van het apparaat

Apparaat in- en uitschakelen

	Bedieningsveld Indicatie Controlelampje
Inschakelen	1 2 seconden aanraken	∅ / H	brandt
Uitschakelen	1 1 seconde aanraken	H/ geen	gaat uit

Na het inschakelen moet binnen ca. 10 seconden een kookstand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit.

Kookstand instellen

	Bedieningsveld Indicatie
Verhogen aanraken tot		∅ 9
Verlagen aanraken tot		∅ 8
Uitschakelen en tegelijk aanraken		∅

De warmhoudstand ligt tussen en .1. Deze stand dient voor het warmhouden van eten.

Buitenste verwarmingskringen in- en uitschakelen

Door de buitenste verwarmingskringen in of uit te schakelen kunnen de verwarmingsvlakken worden aangepast aan de grootte van de pannen.

Voordat een van de buitenste verwarmingskringen kan worden ingeschakeld, moet altijd eerst de binnenste verwarmingskring zijn ingeschakeld.

Driekringskookzone	Sensorveld Controlelampje
Middelste verwarmingskring inschakelen	1-2 seconden aanraken Er brandt een controlelampje
Buitenste verwarmingskring inschakelen	1-2 seconden aanraken Er branden twee controle-lampjes
Buitenste verwarmingskring uitschakelen	1-2 seconden aanraken Het tweede controlelampje gaat uit
Middelste verwarmingskring uitschakelen	1-2 seconden aanraken Het eerste controlelampje gaat uit

Braadzone	Sensorveld Controlelampje
Buitenste verwarmingskring inschakelen	1-2 seconden aanraken brandt
Buitenste verwarmingskring uitschakelen	1-2 seconden aanraken gaat uit

Bedieningsveld vergrendelen / ontgrendelen

Het bedieningsveld kan met uitzondering van het sensorveld "Aan/Uit" op ieder gewenst moment worden vergrendeld, bijv. om het wijzigen van de instellingen als gevolg van het met een lap afnemen, te voorkomen.

Bedieningsveld Indicatie

Inschakelen aanraken (na 5 seconden)

Uitschakelen aanraken eerder ingestelde kookstand

Als u het apparaat uitschakelt, wordt de vergrendeling automatisch uitgeschakeld.

Automatisch kooksysteem gebruiken

Alle kookzones zijn met een automatisch kooksysteem uitgevoerd. Bij het instellen van een kookstand met +, van 0 uitgaand, schakelt de kookzone voor een bepaalde tijd op vol vermogen en schakelt vervolgens automatisch op de ingestelde kookstand terug.

	Bedienings-veld	Mogelijke kookstanden	Indicatie
Inschakelen (alleen van 0 uit)	+ aanraken tot	(ha 5 Seconden)	A
Uitschakelen	- aanraken	8 tot 1 / u	8 tot u
niet gebruiken aanraken	-tot tot	9 u	9 u

Wordt tijdens de kookactivering een hogere kookstand gekozen, bijv. van 3aar , wordt de kook- tijd aangepast.

Heeft de kookzone nog restwarmte (indicatie Ⓔwordt de kookactive-ring niet uitgevoerd.

De duur van de automatische kookactivering is afhankelijk van de ingestelde kookstand.

Kookstand Duur van de kookactivering [min:sec]
u	0:30
i	1:00
2	1:40
3	4:50
4	6:30
5	10:10
6	2:00
7	3:30
8	4:30
9	---

16 electrolux bediening van het apparaat

Kinderbeveiliging gebruiken

De kinderbeveiliging voorkomt ongewenst gebruik van het apparaat.

Kinderbeveiliging inschakelen

Stap Bedieningsveld Indicatie/signaal
1. apparaat inschakelen(geen kookstand instellen)
2. aanraken tot het signaal klinkt akoestisch signaal
3. aanraken+
Apparaat wordt uitgeschakeld. Kinderbeveiliging is ingeschakeld.

Kinderbeveiliging tijdelijk uitschakelen

De kinderbeveiliging kan op deze manier eenmalig worden uitgeschakeld; bij het volgende gebruik is de kinderbeveiliging weer actief.

Stap	Bedieningsveld	Indicatie/signaal
1. apparaat inschakelen
2. en tegelijk aanraken / akoestisch signaal
Tot de volgende keer dat het apparaat wordt uitgeschakeld, kan dit normaal worden gebruikt.

Na het uitschakelen van de kinderbeveiliging moet binnen ca. 10 seconden een kookstand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit.

Kinderbeveiliging uitschakelen

Stap	Bedieningsveld	Indicatie/signaal
1. apparaat inschakelen
2. aanraken tot het signaal klinkt akoestisch signaal
3. aanraken-
Apparaat wordt uitgeschakeld. De kinderbeveiliging is uitgeschakeld.

Timer gebruiken

Functie Vereisten Resultaat na verloop		van de tijd
Automatische uitschakeling	bij een ingestelde kookstand	akoestisch signaal00 knippertkookzone wordt uitgeschakeld
Kookwekker	bij niet gebruikte kookzones	akoestisch signaal00 knippert

Als additioneel bij een ingestelde kookwekker bij deze kookzone een kookstand wordt ingesteld, dan wordt de kookzone na afloop van de ingestelde tijd uitgeschakeld.

Als een kookzone wordt uitgeschakeld, dan wordt tevens de ingestelde Timerfunctie uitgeschakeld.

Kookzone kiezen

Stap Bedieningsveld Indicatie
1. 1xaanraken Controlelampje van de eerste kookzone knippert
2. 1xaanraken Controlelampje van de tweede kookzone knippert
3. 1xaanraken Controlelampje van de derde kookzone knippert
4. 1xaanraken Controlelampje van de vierde kookzone knippert

Knippert het controlelampje langzamer dan kan de kookstand ingesteld of gewijzigd worden.

Als meerdere Timerfuncties zijn ingesteld, dan wordt na een aantal seconden de kortste resterende tijd van alle Timerfuncties aangegeven en knippert het bijbehorende controlelampje.

Tijd instellen

Stap	Bedieningsveld	Indicatie
1.	Kookzone kiezen	Controlelampje van de gekozen kookzone knippert
2.	+ of — aanraken	00 tot 99 minuten
Na een aantal seconden knippert het controlelampje langzamer.De tijd is ingesteld.De tijd telt terug.

Timerfunctie uitschakelen

Stap Bedieningsveld Indicatie
1.	Kookzone kiezen	Controlelampje van de gekozen kookzone knippert sneller.Resterende tijd wordt aangegeven
2.	- aanraken	De resterende tijd telt terug tot 00.
Het controlelampje gaat uit.De Timerfunctie voor de gekozen kookzone is uitgeschakeld.

Tijd wijzigen

Stap Bedieningsveld Indicatie
1.	⚠️ Kookzone kiezen	Controlelampje van de gekozen kookzone knippert sneller.Resterende tijd wordt aangegeven
2.	+ of — aanraken	01 tot 99 minuten
Na een aantal seconden knippert het controlelampje langzamer.De tijd is ingesteld.De tijd telt terug.

Resterende tijd van een kookzone aangeven

Stap Bedieningsveld Indicatie
1.	Kolkata kookzone selecteren	Controlelampje van de geselecteerde kook-zone knippert snellerResterende tijd wordt aangegeven
Na een aantal seconden knippert het controlelampje langzamer.

Akoestisch signaal uitschakelen

Stap Bedieningsveld Akoestisch signaal
1.	⚠ aanraken	Akoestische uitschakeling.
Akoestisch signaal gaat uit

Schakelt automatisch uit

Kookplaat

• Als na het inschakelen van de kookplaat niet binnen ca. 10 seconden bij een kookzone een kookstand wordt ingesteld, schakelt de kookplaat automatisch uit.
• Als een of meerdere sensorvelden langer dan circa 10 seconden door voorwerpen (pan, vatdoek enz.) worden bedekt, krijgt u een signaal te horen en wordt de kookzone automatisch uitgeschakeld.
• Wanneer alle kookzones worden uitgeschakeld, schakelt de kookplaat na ca. 10 seconden automatisch uit.

Bedieningsveld

- Indien bij uitgeschakeld apparaat een of meer sensorvelden van het bedieningsveld langer dan tien seconden worden afgedekt, klinkt een akoestisch signaal. Het signaal schakelt automatisch uit als de sensorvelden niet meer zijn afgedekt.

Kookzones

- Als een van de kookzones na een bepaalde tijd niet is uitgeschakeld of als de kookstand niet wijzigt, schakelt de betreffende kookzone automatisch uit. wordt aangegeven. Voor het opnieuw gebruiken moet de kookzone op gesteld worden.

Kookstand Uitschakeling na

u, 1-2 6 uur

3-4 5 uur

5 4 uur

6-9 1,5 uur

Tips voor koken en braden

Aanwijzing met betrekking tot acrylamide

Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levensmiddelen, met name bij zetmeelhoudende producten, een gevaar voor de gezondheid door acrylamide veroorzaken. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen.

Pannen

• Goede pannen herkent u aan de panbodem. Die moet zo dik en vlak mogelijk zijn.
• Pannen van email of met een aluminium of koperen bodem kunnen verkleuringen op het glaskeramische vlak achterlaten. Deze verkleuringen kunnen slechts met moeite of helemaal niet meer worden verwijderd.

22 electrolux tips voor koken en braden

Energiebesparing

Plaats de pan al voor het inschakelen op de kookzone.

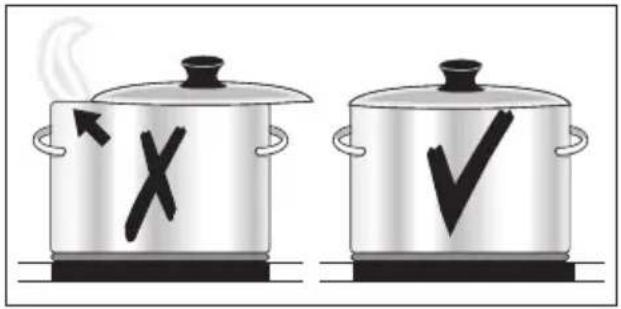

Sluit pannen, indien mogelijk, altijd af met een deksel.

Schakel de kookzones al voor het einde van de kooktijd uit, om gebruik te maken van de restwarmte.

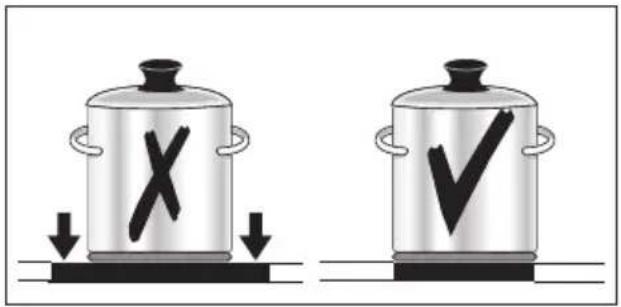

De grootte van de panbodem moet overeenkomen met de grootte van de kookzone.

Toepassingsvoorbeelden voor het koken

De gegevens in de volgende tabel dienen slechts als richtlijn.

Kook-stand	Kook-proces	Geschikt voor Duur	Aanwijzingen/tips
0 nawarmte, uit-stand
u	Warm houden	Warm houden van gare ge-rechten	Naar behoef-te	Afdekken
1-2	Smelten	Hollandaisesaus, smelten van boter, chocolade, gelatine	5-25 min. Tussendoor omroeren
	Stollen	Schuimomelet, bouillon met ei	10-40 min. Met deksel bereiden
2-3	Wellen	Wellen van rijst en melkge-rechtenVerhitten van kant-en-klaar-gerechten	25-50 min.	Minimaal dubbele hoe-veelheid vloeistof aan de rijst toevoegen, melkge-rechten tussendoor roe-ren
3-4	Stomen Stoven	Stoven van groente, vis Vlees sudderen	20-45 min.	Bij groente weinig vocht toevoegen (een paar eet-lepels)
4-5	Koken	Koken van aardappels 20-60 min.		Weinig vloeistof gebruiken, bijvoorbeeld: max. 1⁄4 l water per 750 g aardappels
		Koken van grotere hoeveel-heden, eenpansgerechten en soep	60-150 min.	Tot 3 l vloeistof plus ingre-diënten
6-7	Zacht braden	Schnitzel, cordon bleu, kar-bonade, gehaktballen, braadworst, lever, roux, eie-ren, omelets, oliebollen	Voortdurend bakken	Tussendoor keren
7-8	Sterk braden	Aardappel koekjes, lende-stukken, steaks, pannenkoe-ken	5-15 min. per pan	Tussendoor keren
9	Aan de kook brengen Aanbra den Frituren	Aan de kook brengen van grotere hoeveelheden water, pasta koken, aanbraden van vlees (goulash, stoofvlees), frituren van patates frites

24 electrolux reiniging en onderhoud

Reiniging en onderhoud

Voorzichtig! Verbrandingsgevaar door restwarmte.

Let op! Bijtende en schurende schoonmaakmiddelen beschadigen het apparaat. Schoonmaken met water en handafwasmiddel.

Let op! Resten van schoonmaak-middelen beschadigen het apparaat. Verwijder resten met water en handafwasmiddel.

Reinig het apparaat na ieder gebruik

1. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.
   2.Wrijf het apparaat droog met een schone doek.

Verwijder verontreinigingen

1. Plaats een glasschraper schuin op het glaskeramische vlak.
2. Verwijder verontreinigingen door de schraper over het oppervlak te laten glijden.
   3.Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.
   4.Wrijf het apparaat droog met een schone doek.

	verwijderen
Soort vervuiling direct		bij afgekoeld apparaat	met
Suiker, suikerhoudende gerechten	ja ---		Glasschraper*
Kunststoffen, aluminiumfolies ja ---
Kalk- en watersporen --- ja			Speciaal schoon-maakmiddel voor glaskeramiek of roest-vrij staal*
Vetspatten --- ja
metaalachtig glanzende verkleuringen	--- ja

*Glasschrapers en speciale schoonmaakmiddelen voor glaskeramiek of roestvrij staal zijn verkrijgbaar in de vakhandel.

Hardnekkige verontreinigingen verwijderen met een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal.

Krassen of donkere vlekken in het glaskeramiek kunnen niet meer worden verwijderd, zij hebben echter geen invloed op het functioneren van het apparaat.

Metalen decorstrips

Attentie! Breng geen azijn, citroen of ontkalkende middelen aan op de metalen decorstrips van de kookplaat, anders ontstaan er doffe plekken.

Kom tijdens het reinigen niet met vlakke voorwerpen (bijvoorbeeld messen) onder de decorstrips, omdat de decorstrips anders mogelijk kunnen losgaan.

1. Veeg de metalen decorstrips af met een vochtige doek en een beetje af-wasmiddel.
2. Maak opgedroogd vuil nat met een doek en laat het vuil weken. Veeg het vuil vervolgens weg en wrijf het oppervlak droog.

Wat is er aan de hand als ...

Storing Mogelijke oorzaak Oplossing
De kookzones kunnen niet ingeschakeld worden of functioneren niet	Na het inschakelen van het apparaat zijn meer dan 10 seconden verstreken	Apparaat nogmaals inschakelen
	De kinderbeveiliging is ingeschakeld [L]	Kinderbeveiliging deactiveren (zie het hoofdstuk "Kinderbeveiliging")
	Er zijn meerdere sensorvelden tegelijk aangeraakt	Raak slechts één sensorveld tegelijk aan
	Schakelt automatisch uit is geactiveerd	Eventueel op het bedieningsveld liggende voorwerpen (pan, vaatdoek o.i.d.) verwijderen. Apparaat nogmaals inschakelen.
	De vergrendeling is ingeschakeld [L]	De vergrendeling uitschakelen (zie hoofdstuk "Bedieningsveld vergrendelen/ontgrendelen")
Er gaat een geluidssignaal af als het apparaat is uitgeschakeld	Het bedieningspaneel wordt geheel of deels door voorwerpen afgedekt	Verwijder de voorwerpen
De restwarmte-indicatie geeft niets aan	De kookzone is slechts kort gebruikt en is daarom nog nietheet	Neem contact op met de klantenservice wanneer de kookzone toch heet is.
De automatische kookactive-ring schakelt niet in	De kookzone heeft nog een restwarmte [H]	De kookzone laten afkoelen
	De hoogste kookstand is ingesteld [9]	De hoogste kookstand heeft hetzelfde vermogen als het automatische kooksysteem
	De kookstand wordt met het sensorveld — ingesteld	1. Kookzone uitschakelen1. De kookzone via het sensorveld + instellen
Een zoemer is hoorbaar en het apparaat wordt automatisch ingeschakeld en na 5 sec. weer uitgeschakeld, na 5 sec. klinkt nogmaals een zoemer.	Het sensorveld Aan/Uit wordt geblokkeerd, bijv. door een doek	Geen voorwerpen op het bedieningsveld leggen
Brandt Oververhittingbeveiliging van de kookzone is geactiveerd		Kookzone uitschakelen Kookzone nogmaals inschakelen
		Kookzone uitschakelen Kookzone nogmaals inschakelenFout in de elektronica Apparaat een aantal minuten van de voeding scheiden (zekering uit de huisinstallatie nemen) Als na het inschakelen de fout E nogmaals wordt aangegeven, contact opnemen met de servicedienst
E en nummer wordt aangegeven
E en een minteken wordt weergegeven	Te sterke lichtinval op het bedieningspaneel, bijvoorbeeld fel zonlicht	Verduister kort het bedieningspaneel, bijvoorbeeld met de hand. Er gaat een geluidssignaal af en het apparaat wordt uitgeschakeld. Schakel het apparaat weer in.

Wanneer u de storing niet kunt ver- helpen met de hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze ser- vice-afdeling.

Waarschuwing! Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvak-kundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden.

Bij een onjuiste bediening wordt het bezoek van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.

Afvalverwerking

Verpakkingsmateriaal

De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers.

Oud apparaat verwijderen

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Montageaanwijzing

Veiligheidsaanwijzingen

Let op! Lees deze informatie!

De in het land van gebruik geldende wetgeving, verordeningen, richtlijnen en normen dienen te worden nageleefd (veiligheidsvoorschriften, vakkundige recycling volgens de voorschriften, enz.). De montage mag slechts door een gekwalificeerd technicus worden uitgevoerd.

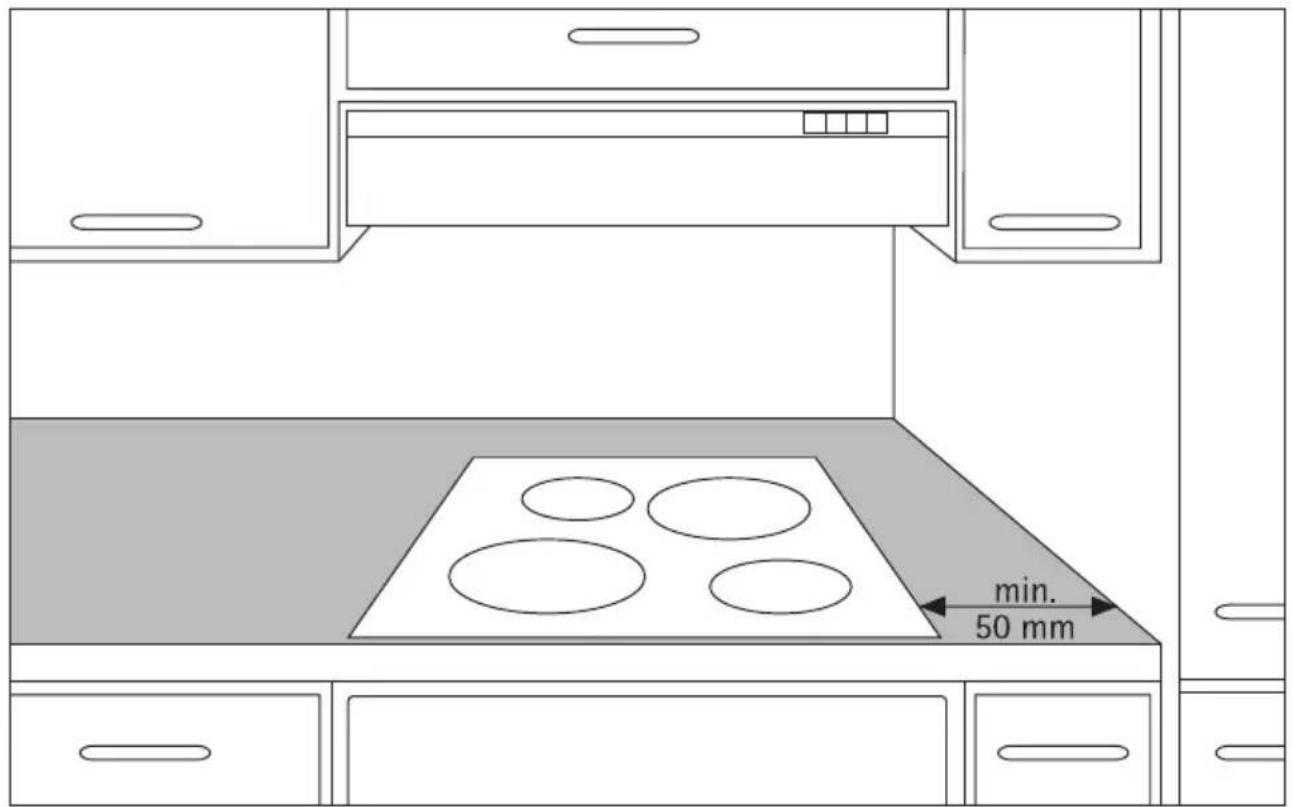

De minimumafstanden tot andere appa- raten en meubelen dienen in acht te worden genomen.

De aanraakbeveiliging dient met de inbouw te zijn gewaarborgd; lades mogen bijvoorbeeld alleen met beschermplaat direct onder het apparaat worden gemonteerd.

De naden op het werkblad dienen met een geschikt afdichtingsmateriaal tegen vocht te worden beschermd.

De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad.

Voorkom het plaatsen van het apparaat direct naast deuren of onder ramen.

Openklappende deuren en openspringende ramen kunnen anders het kookgerei van de kookplaat stoten.

^1 Verwondingsgevaar door elektrische stroom.

• De netaansluitklem staat onder spanning.
• Netaansluitklem spanningsvrij ma- ken.
  •Aansluitschema in acht nemen.
• Veiligheidsvoorschriften van de elektrotechniek in acht nemen.
• Aanraakbeveiliging door vakkundige inbouw waarborgen.

- Elektrische aansluiting laten uitvoeren door een erkend elektrotechnisch installateur.

Schade door elektrische stroom.

• Losse en verkeerde stekkerverbindingen kunnen de klemmen oververhitten.
• Klemverbindingen vakkundig uitvoeren.
• Kabels voorzien van trekontlasting.
• Bij een aansluiting met 1- of met 2-fasen dient steeds de juiste en passende netaansluitng van het type H05BB-F Tmax 90°C (of hoger) te worden ingezet.
• Als de aansluitkabel van dit apparaat beschadigd is, moet deze door een speciale aansluitkabel (type H05BB-F Tmax 90°C; of hoger) worden vervangen. Deze is verkrijgbaar bij de service-dienst.

In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm met alle polen van het net te scheiden.

Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroef-zekeringen moeten uit de fitting geschroefd worden), aardlekschakelaar en veiligheidsschakelaars.

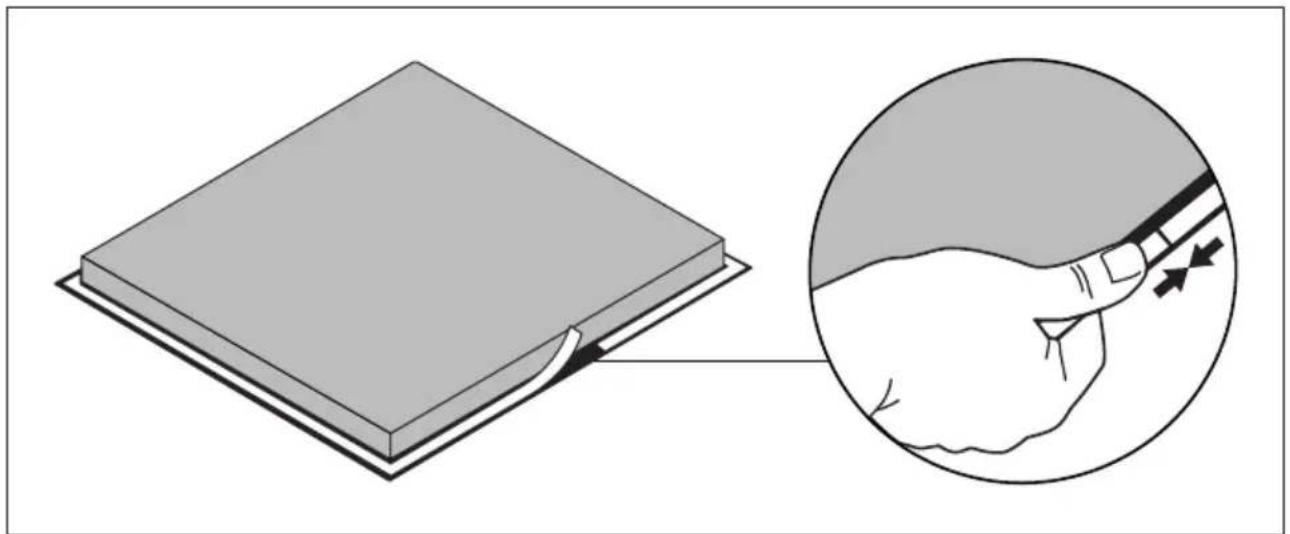

Afdichting vastplakken

• Het werkblad op de plaats van de uitsnijding reinigen.
• Plak het meegeleverde eenzijdig zelfklevende afdichtband rondom de onderkant van de kookplaat langs de buitenste rand van de glaskeramische plaat. Rek het afdichtband daarbij niet uit. De plaats van het punt waar de tape samenkomt dient in het midden van één van de zijden te liggen. Na het op maat maken (met enige mm speling) de beide uiteinden koud tegen elkaar aan drukken.

Montage

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkinge onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aan- koopbewijs met aankoop- en/of leveringsda- tum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door: a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

11.Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12.Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

1. Herstelling onder garantie heeft geen verlen- ging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.

2. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

3. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

4. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht. Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan\*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2

a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd. b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken. b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden. c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland

Adres service-afdeling

Nederland

AEG fabrieksservicePostbus 1202400 AC Alphen aan den Rijn
Service-informatielijn(voor bezoek servicetechnicus en onderdelen)	tel. [phone]
Consumentenbelangen(voor algemene, product- ofgebruiksinformatie)	tel. [phone]
	www.aeg.nl

Europese Garantie

Dit apparaat wordt door Electrolux in elk van de achter in deze handleiding genoemde landen gedurende de in het bij het apparaat behorende garantiebewijs genoemde periode of anderszins bij de wet gegarandeerd. Als u van een van deze landen verhuist naar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aangetoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven aankoopbewijs.
• De garantie op het apparaat geldt voor dezelfde periode en in dezelfde mate voor arbeidsloon en onderdelen als van toepassing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke serie apparaten.
• De garantie op het apparaat is persoonlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan niet worden overgedragen op een andere gebruiker.
• Het apparaat wordt geïnstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en wordt alleen in huis gebruikt, dat wil zeggen, het apparaat wordt niet gebruikt voor commerciële doeleinden.
• Het apparaat wordt geïnstalleerd in overeenstemming met alle relevante voorschriften die in uw nieuwe land van vestiging van kracht zijn.

De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania [phone]		Žirmūnų 67, LT-09001 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabaşı caddesi no : 35 Taksim Istanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“

Service

Controleer bij technische storingen eerst of u met behulp van de gebruiksaanwijzing (hoofdstuk „Wat te moet doen als...“) het probleem zelf kunt oplossen.

Wanneer u het probleem niet kunt op-lossen, neemt u contact op met onze service-afdeling.

Om u snel te kunnen helpen, hebben wij de volgende gegevens nodig:

-Modelaanduiding
-Productnummer (PNC)
-Serienummer (S-No.)

(u vindt deze nummers op het type- plaatje)

-Soort storing
-Eventuele foutmelding die het apparaat aangeeft
-cijfer- of lettercombinatie bestaande uit drie posities, van de glaskeramische industrie

Om ervoor te zorgen dat u de benodigde nummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren:
