Type product	Vaatwasser
Merk	ASKO
Model	D5436

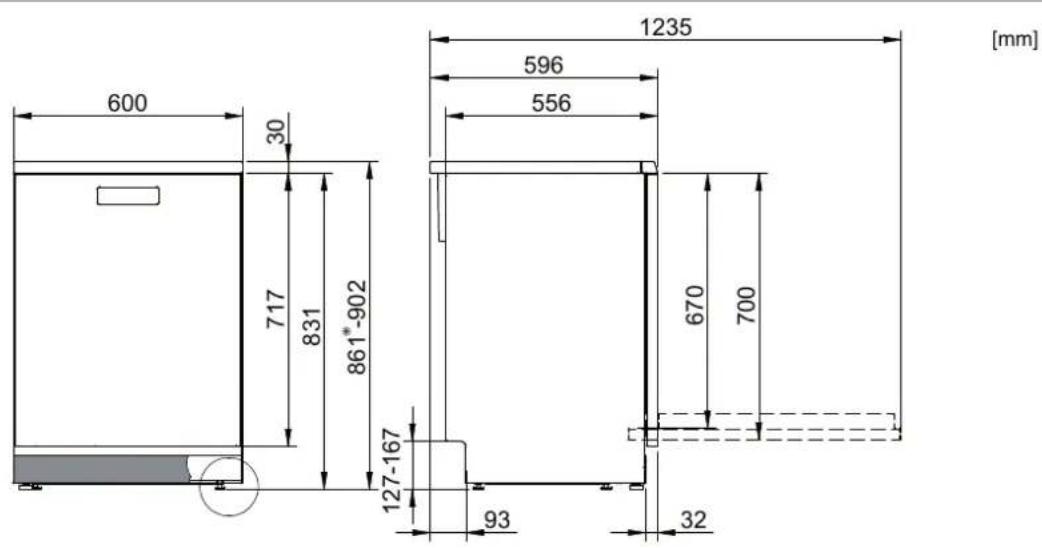

Afmetingen (H x B x D)	847-902 mm x 600 mm x 596 mm
Energie-efficiëntieklasse	A+++
Jaarlijks energieverbruik	233 kWh
Jaarlijks waterverbruik	2926 liter
Geluidsniveau	46 dB(A)
Aantal couverts	13
Programma's	Automatisch, Intensief, Normaal, Eco, Kort, Afspoelen
Opties	Hoge temperatuur, Lang drogen, Uitgestelde start, Kinderslot
Waterontharder	Instelbaar (0-9)
TAB functie (3-in-1)	Ja, activeerbaar in instellingen
Overloopbeveiliging	Ja
Materiaal kuip	Roestvrij staal
Aansluiting water	Koud of warm (max 70 °C)
Zoutreservoir inhoud	Max. 1,5 kg
Spoelglansmiddelreservoir	Instelbare dosering (S: Uit tot 6)
Filter systeem	Groffilter en fijnfilter
Sproeiarmen	Onderste en bovenste, verwijderbaar
Bestekmand	Inclusief deksel, neerklapbaar gedeelte
Display	Resterende tijd, indicatoren voor zout, glansspoelmiddel, TAB
Kinderslot	Mechanisch (KidLock™) en elektronisch (KidSafe™)
Installatie	Vrijstaand of inbouw, hoogte verstelbaar

Veelgestelde vragen - D5436 ASKO

Hoe stel ik de waterontharder in op de ASKO D5436?

Open het instellingenmenu door de vaatwasser uit te schakelen, 5 seconden te wachten, weer in te schakelen, en binnen 5 seconden de programmakiezer en Lang drogen tegelijk in te drukken totdat de symbolen knipperen. Blader met de programmakiezer naar instelling 7 (Waterhardheid). Kies de juiste waarde (0-9) op basis van de waterhardheidstest. Druk op Start/Stop om op te slaan en te verlaten.

Wat moet ik doen als het display 'F:11' aangeeft?

Foutcode F:11 duidt op een storing in de waterafvoer. Controleer of de afvoerslang niet geknikt of verstopt is. Reinig het groffilter en fijnfilter. Als het probleem aanhoudt, reinig dan de afvoerpomp zoals beschreven in de handleiding.

Hoe activeer ik het kinderslot (knopblokkering) op deze vaatwasser?

Ga naar het instellingenmenu (zie vraag 1). Blader naar instelling 1 (Kinderslot) en zet deze op 'I' (Aan). Om tijdelijk te deactiveren, druk tegelijkertijd op Hoge temperatuur en Lang drogen. De blokkering wordt na 2 minuten automatisch weer ingeschakeld.

Waarom blijft er water in de vaatwasser staan na een programma?

Mogelijke oorzaken: een verstopte afvoerslang, knik in de slang, vuile filters of een verstopt afvoerpomp. Controleer de slang en reinig de filters. Als het probleem aanhoudt, reinig dan de afvoerpomp zoals beschreven in de handleiding.

Kan ik 3-in-1 vaatwastabletten gebruiken in de ASKO D5436?

Ja, u kunt 3-in-1 tabletten gebruiken. Activeer de TAB instelling (instelling 6 in het menu) op 'I' (Aan). Houd er rekening mee dat het zoutreservoir gevuld moet blijven. Als u niet tevreden bent, schakel de instelling dan uit en gebruik apart zout, glansspoelmiddel en vaatwasmiddel.

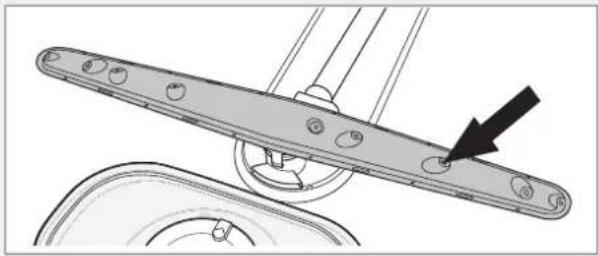

Hoe reinig ik de sproeiarmen van de vaatwasser?

Schakel de machine uit en trek de stekker eruit. Verwijder de onderste sproeiarm door deze recht omhoog te trekken. Voor de bovenste sproeiarm verwijder eerst de bovenkorf. Reinig de openingen met een pin of tandenstoker. Plaats de armen terug en zorg dat ze vrij kunnen draaien.

De vaat is niet droog na het programma. Wat kan ik doen?

Activeer de optie Lang drogen voor een beter droogresultaat. Vul het spoelglansmiddel bij of verhoog de dosering in het instellingenmenu (instelling 5). Laad de machine niet te vol. Zet na afloop de deur op een kier.

Hoe stel ik de dosering van het spoelglansmiddel in?

Ga naar het instellingenmenu (zie vraag 1). Blader naar instelling 5 (Spoelglansmiddel). Kies een waarde van 0 (uit) tot 6 (hoge dosering). Begin met de fabrieksinstelling (S:5) en pas aan indien nodig: verhoog bij watervlekken, verlaag bij een kleverige witte film of strepen.

De vaatwasser start niet. Wat moet ik controleren?

Controleer of de stopcontact is ingeschakeld, de stekker erin zit, de waterkraan open is, en de deur goed gesloten is. Druk Start/Stop minimaal 3 seconden in tot de resterende tijd knippert. Controleer of er geen uitgestelde start is ingesteld. Als het probleem aanhoudt, controleer de zekering.

Wat is de aanbevolen manier om de vaatwasser schoon te maken?

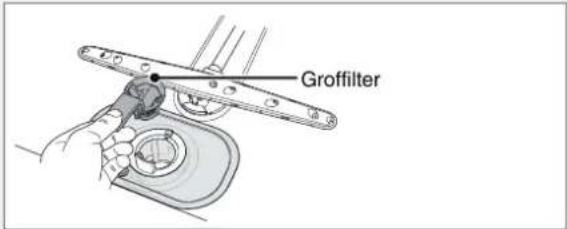

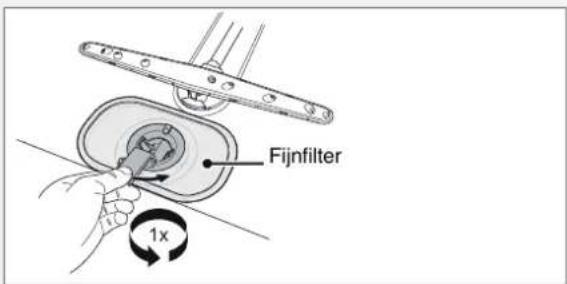

Reinig de filters regelmatig: maak het groffilter leeg en spoel het fijnfilter onder stromend water. Reinig de sproeiarmen indien nodig. Maak de deurrubbers schoon met een vochtige doek. Gebruik geen agressieve schoonmaakmiddelen. Voor het verwijderen van kalkaanslag, draai een Normaal programma met hoge temperatuur en 2 eetlepels citroenzuur in het zeepbakje.

GEBRUIKSAANWIJZING D5436 ASKO

Hartelijk dank dat u voor dit kwaliteitsproduct van ASKO hebt gekozen.

Wij hopen dat de machine jarenlang aan uw wensen en verwachtingen zal voldoen. Scandinavisch design is een combinatie van heldere lijnen, alledaagse functionaliteit en hoogstaande kwaliteit. Dit zijn de hoofdkenmerken van al onze producten en de reden dat onze producten wereldwijd zo geliefd zijn.

Om optimaal profijt van uw nieuwe vaatwasser te hebben, raden wij u aan deze bedieningshandleiding te lezen voordat u de machine gaat gebruiken. De bedieningshandleiding bevat ook informatie over hoe u het milieu kunt beschermen.

Gebruiksaanwijzing

Vaatwasser

ASKOD5436XLSOFFS

Inhoudsopgave

2Bedieningspaneel

15Problemen

3Veiligheidsinstructies

18Informatie v

4Voor de eerste afwas

19Technische

5Inruimen van de vaatwasser

20Installatie

7Vaatwasser gebruiken

23Service

10Instellingen

24Programma

13Onderhoud en reiniging

25Notities

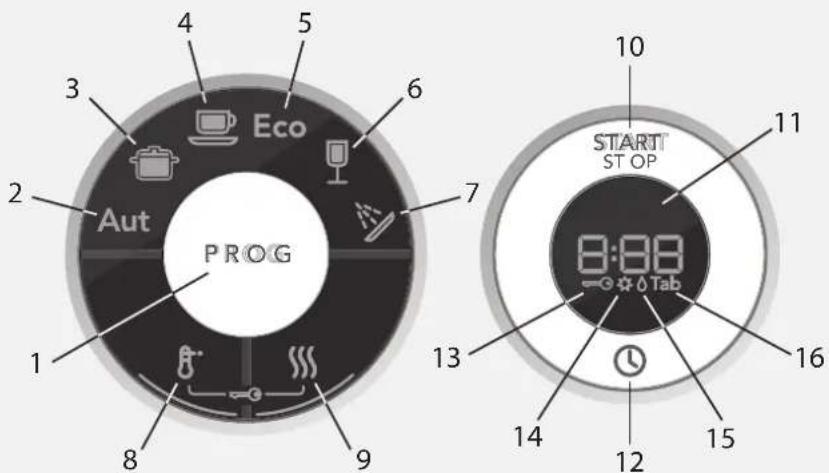

Bedieningspaneel

Houd de hoofdschakelaar ingedrukt totdat het display oplicht om de machine te starten.

1 Programmakiezer

2 Automatisch programma

3 Intensief programma

4 Normaal programma

5 Eco programma

6 Kort programma

7 Afspoel programma

8 Hoge temperatuur

9 Lang drogen

10 Start/Stop

11 Display

12 Uitgestelde start

13 Kinderslot (knopblokkering)

14 Zoutindicator

15 Spoelglansmiddelindicator

16 TAB (3-in-1 / alles-in-eén vaatwas-middel)

Het paneel is voorzien van aanraaktoetsen met hoorbare feedback (zie het hoofdstuk Instellingen).

LET OP!

- Twee minuten nadat de laatste toets is ingedrukt, schakelt het display over op de stand-bystand om energie te besparen. De helderheid van het display wordt teruggebracht. Druk één keer op de programmakiezer of een van de optieknoppen om het display weer te activeren.

Veiligheidsinstructies

Algemeen

• Lees de Gebruiksaanwijzing en bewaar deze op een veilige plaats.
• Gebruik de vaatwasser nooit voor enig ander doel dan in deze bedieningshandleiding omschreven is.
• Laad de vaatwasserdeur of de korven uitsluitend met vaat.
• Laat de deur van de vaatwasser nooit open staan om struikelen te voorkomen.
• Gebruik alleen vaatwasmiddelen voor de vaatwasser!
• Deze machine kan worden gebruikt door kinderen vanaf 8 jaar en door mensen met verminderde fysieke capaciteiten, mentale vermogens, geheugenverlies of gebrek aan ervaring en kennis. Deze mensen moeten onder toezicht staan wanneer ze de machine gebruiken of moeten instructies krijgen over het gebruik van de machine en begrijpen welke risico's zich kunnen voordoen. Schoonmaken van de machine mag niet worden uitgevoerd door kinderen die niet onder toezicht staan.
• Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met de vaatwasser spelen.
• Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

• Deze vaatwasser is bestemd voor huishoudelijk of daarmee vergelijkbaar gebruik, zoals:

• in keukens (voor personeel) in winkels, kantoren en andere werkomgevingen.

• boerderijen.
• voor gasten in hotels, motels en andere overnachtingsgelegenheden.
• bed & breakfast-hotels.

- Plaats nooit serviesgoed met oplosmiddelresten in de vaatwasser, want hierdoor ontstaat er risico op ontploffing. Daarnaast mag er geen vaat met as, was of smeermiddelen in de vaatwasser worden afgewassen.

WAARSCHUWING!

Messen en andere voorwerpen met scherpe punten moeten ofwel met de punten naar beneden in de bestekmand worden geplaatst ofwel horizontaal in andere korven.

Installatie

Zie het hoofdstuk Installatie.

Kindveiligheid

• U dient altijd de deur te sluiten en het programma onmiddellijk te starten zodra u het vaatwasmiddel heeft toegevoegd.
• Houd kinderen uit de buurt van de vaatwasser wanneer de deur open is. Er kan nog vaatwasmiddel in de machine zitten!
• Laat kinderen niet met de vaatwasser spelen of deze gebruiken. Wees vooral alert wanneer de deur open is.

WAARSCHUWING!

Kinderen moeten onder toezicht blijven – vaatwasmiddel is bijtend!

Bewaar vaatwasmiddel en spoelglansmiddel buiten bereik van kinderen! Als iemand vaatwasmiddel inslikt, laat deze persoon dan onmiddellijk een of twee glazen melk of water drinken. Laat de persoon niet overgeven. Waarschuw een arts! Als iemand wasmiddel in de ogen krijgt, spoel dan met ruim water (gedurende minimaal 15 minuten).

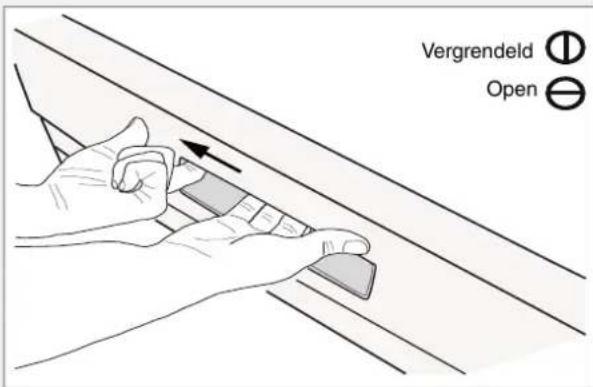

Inschakelenkinderslotmechanisch(KidLock™)

(alleen bepaalde modellen)

Er is een kinderslot gemonteerd om te voorkomen dat kinderen de deur van de vaatwasser openen. Om het kinderslot in te schakelen, drukt u de deurklink in en draait u met behulp van een schroevendraaier het schroefgat (linkerbovenhoek) naar de verticale stand. Om de deur te openen, draait u de witte, plastic deurklink (zoals hieronder afgebeeld) naar links, terwijl u de deurgreep omhoogdrukt. Resetten door het schroefgat terug in de horizontale stand te draaien.

Inschakelenkinderslotoptoetsenbediening(KidSafe™)

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten (zie het hoofdstuk Instellingen).

Winteropslag/Transport

• Bewaar de vaatwasser op een plek waar de temperatuur boven het vriespunt blijft.
• Vermijd transport over grote afstanden in zeer koude weersomstandigheden.
• Verplaats de vaatwasser rechtop of liggend op de achterzijde.

Overloopbeveiliging

De overloopbeveiliging pompt water naar buiten en sluit de watertoevoer af wanneer het waterniveau van de vaatwasser boven het normale niveau stijgt. Indien de overloopbeveiliging geactiveerd wordt, sluit dan de watertoevoer af en bel de servicedienst.

Reiniging

Wanneer u de rand rond de deur reinigt, gebruik dan enkel een licht vochtige doek. Spuit geen water rond de deurrand! Het vocht kan in het slot dringen, dat elektrische onderdelen bevat.

Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Verwijdering

• Wanneer de vaatwasser het eind van zijn levensduur heeft bereikt en moet worden verwijderd, moet de vaatwasser onmiddellijk onbruikbaar worden gemaakt. Trek de voedingskabel uit en knip deze zo kort mogelijk af.
• De vaatwasser is gemaakt en gelabeld voor recycling.
• Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe uw vaatwasser op correcte wijze kan worden gerecycled.

Voor de eerste afwas

Programmalijst

Bij sommige vaatwassers worden programmalijsten in diverse talen geleverd. Maak de programmalijst in de gewenste taal vast aan de bovenzijde van de deur.

Voor een goed afwasresultaat heeft de vaatwasser zacht water nodig (water met weinig mineralen). Hard water laat een witte laag op de afwas en de vaatwasser achter.

Waterhardheid wordt weergegeven in de volgende schalen: De Duitse schaal voor waterhardheid (°dH) en de Franse schaal voor waterhardheid (°fH). Een watertoevoer met een waterhardheid van meer dan 6°dH (9°fH) moet onthard worden. Dit gaat automatisch met behulp van de ingebouwde waterontharder. Om de ontharder optimaal te laten werken, moet deze worden ingesteld op de waterhardheid.

Neem contact op met uw plaatselijke waterleidingbedrijf voor informatie over de waterhardheid of meet de waterhardheid met de bijgeleverde teststrip. Nadat u de waterontharder heeft gedoseerd, kunt u uitgaan van de doseringen vaatwasmiddel en spoelglansmiddel voor zacht water.

Hetjuistegebruikvandeteststrip:

1 Zet de kraan aan en laat het water een minuutje stromen.
2 Vul een glas met koud water.
3 Haal de teststrip uit de verpakking.
4 Doop de teststrip ca. 1 seconde in het water.
5 Wacht 1 minuut. Vergelijk de kleuren op de vierkantjes met de waterhardheidtabel.

		°fH°dHTeststrip
4 groen□□□□		<5<3
1 rood ■□□□		>7>4
2 rood ■■□□		>15>8
3 rood ■■■□		>25>14
4 rood ■■■■		>38>21

Waterontharder afstellen

Hoofdstuk Instellingen op pagina 12 beschrijft hoe u de waterontharder kunt aanpassen. Zie ook het hoofdstuk Instellingen. Vergeet niet om zout in het reservoir te doen nadat u de waterontharder heeft ingesteld.

Zout bijvullen

Voordat u een vaatwasser gaat gebruiken met een wateronthar- der, moet u het zoutbakje met zout vullen. Gebruik grofkorrelig zout of een speciaal zout voor vaatwassers.

WAARSCHUWING!

Vul het zout bij net voordat u een programma draait. Ter voorkoming van roestvlekken moet de vaatwasser onmiddellijk na het bijvullen van zout worden doorgespoeld.

Nooit vaatwasmiddel in het zoutbakje doen. Dit zal de wateront- harder onherstelbaar beschadigen!

Gadeeerstekeeralsvolgttewerk:

1 Draai de deksel los zoals afgebeeld.
2 Plaats de bij de vaatwasser geleverde trechter in het vulgat van het zoutvak. Giet allereerst ongeveer 1 l water naar binnen.
3 Voeg vervolgens zout toe, maximaal 1,5 kg, totdat het vak vol is.
4 Veeg overtollig zout weg, zodat de deksel weer stevig kan worden vastgedraaid.
5 Draai een programma om ervoor te zorgen dat al het eventuele zout uit de vaatwasser wordt gespoeld.

Vulindicatorzout

Wanneer het zout moet worden bijgevuld, gaat het bovenstaande symbool op het display branden.

Wanneer het zout bijna op is, schroeft u de dop open en vult u het zoutvak met zout. Alleen de eerste maal is water nodig! Veeg schoon en draai dicht. Draai een programma om ervoor te zorgen dat al het eventuele zout uit de vaatwasser wordt gespoeld.

LET OP!

Na het bijvullen, kan het enige tijd duren voordat het symbool weer uitgaat.

Spoelglansmiddel bijvullen

Drogen gaat sneller en met een beter resultaat als u spoelglans-middel gebruikt. U krijgt ook een beter afwasresultaat met een heldere en vlekkeloze vaat.

1 Open het deksel van het spoelglansmiddelvakje.
2 Vul voorzichtig spoelglansmiddel bij. Vul het spoelglansmiddel slechts bij tot het aangegeven niveau max.
3 Veeg eventueel gemorste resten spoelglansmiddel rond het vakje weg.
4 Doe de deksel stevig dicht.

Inruimen van de vaatwasser

Wanneer het spoelglansmiddel moet worden bijgevuld, gaat het bovenstaande symbool op het display branden.

LET OP!

Na het bijvullen, kan het enige tijd duren voordat het symbool weer uitgaat.

Dosering spoelglansmiddel instellen

Het hoofdstuk Instellingen beschrijft het instellen van de dosering van het spoelglansmiddel. Reservoir voor spoelglansmiddel kan worden ingesteld van S: □ (Uit) tot 5 Hoge dosering). (Fabrieksinstellingen: S: S)

Verhoogdedoseringspoelglansmiddel:

- Als er watervlekken op het serviesgoed zitten.

Verlaagdedoseringspoelglansmiddel:

• Als er een kleverige witte of blauwe film op het serviesgoed zit.
• Als er strepen op het serviesgoed zitten.
• Opeenhoping van schuim. Als u zeer zacht water heeft, kunt u het spoelglansmiddel verdunnen met 50:50 water.

Economisch vaatwassen

Draaidevaatwasprogramma'suitsluitendbijvolledigelading

Wacht met het starten van een programma totdat de vaatwasser vol is, zo bespaart u energie. Gebruik het Afspoel programma programma om de vaat te spoelen en te ontdoen van nare geurljes terwijl u wacht tot de vaatwasser helemaal vol is.

Draaideprogramma'sopeenlageretemperatuur

Indien de vaat slechts licht vervuild is, kunt u voor sommige programma's een lagere temperatuur selecteren. Zie ook het hoofdstuk Keuzeopties in het gedeelte Vaatwasser gebruiken.

KieseenprogrammametdeoptieKortdrogen

Kies Kort drogen om energie te besparen. U krijgt een beter droogresultaat als u de deur op een kier laat staan zodra het programma klaar is.

Spoelnietafmetstromendwater

Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

Lees de milieuverklaring op de verpakking!

Aansluitenopkoudwater...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluitenopwarmwater(max.70°C)

Indien u stadsverwarming, zonne-energie of geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt u de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Breekbare vaat

Sommig serviesgoed is niet vaatwasserbestendig. Dit kan diverse oorzaken hebben. Sommige materialen kunnen niet tegen de hoge temperatuur, andere kunnen door het vaatwasmiddel beschadigd worden.

Breekbaredecoratie

Porselein met decoraties op het glazuur (het voorwerp voelt ruw aan) mag niet in de vaatwasser worden afgewassen.

Kristal/glas

Plaats de voorwerpen zo dat ze elkaar niet raken tijdens het wassen. Gebruik een kort programma met de laagst mogelijke wastemperatuur. Selecteer Kort drogen. Antieke en zeer kwetsbare voorwerpen mogen niet in een vaatwasser worden afgewassen.

Op glazen die op hoge temperaturen worden afgewassen in een vaatwasser, ontstaat na verloop van tijd een grijze waas, die niet verwijderd kan worden. Was mooie glazen daarom op een lage temperatuur met slechts een klein beetje vaatwasmiddel.

Zilver

Zilveren en roestvrijstalen voorwerpen mogen niet in contact met elkaar komen, omdat het zilver daardoor kan verkleuren.

Bestekmetgelijmdehandvaten

Sommige lijmsoorten zijn niet vaatwasserbestendig. De handvaten kunnen dan losraken.

Hout

Houten voorwerpen mogen alleen in de vaatwasser worden afgewassen wanneer ze als vaatwasserbestendig zijn geëtiketteerd.

Aluminium

Aluminium kan zijn glans verliezen als het in een vaatwasser wordt afgewassen. Aluminium pannen van goede kwaliteit kunnen echter wel in een vaatwasser worden afgewassen, ook al zullen ze iets van hun glans verliezen.

Plasticvoorwerpen

Was geen plastic voorwerpen af, die niet bestand zijn tegen hoge temperaturen.

De korven van de vaatwasser

De vaalwasser is voorzien van een bovenkorf en een onderkorf met een bestekmand.

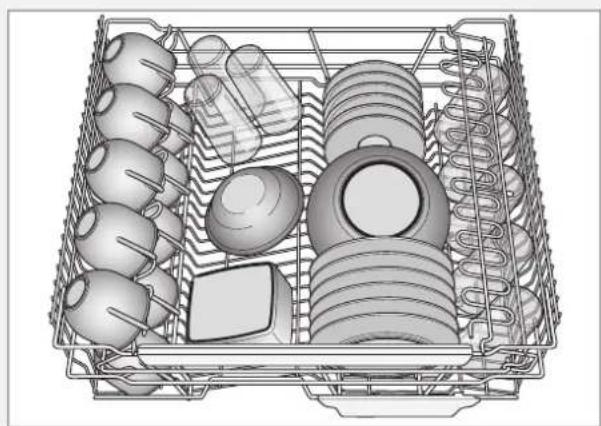

Bovenkorf

Zet glazen, kopjes, schalen, kleine borden en schotels in de bovenkorf. Zorg dat alle vuile oppervlakken naar binnen en naar beneden wijzen! Wijnglazen worden op het wijnglazenrek geplaatst en messen in de messenhouder aan de rechterkant (indien aanwezig).

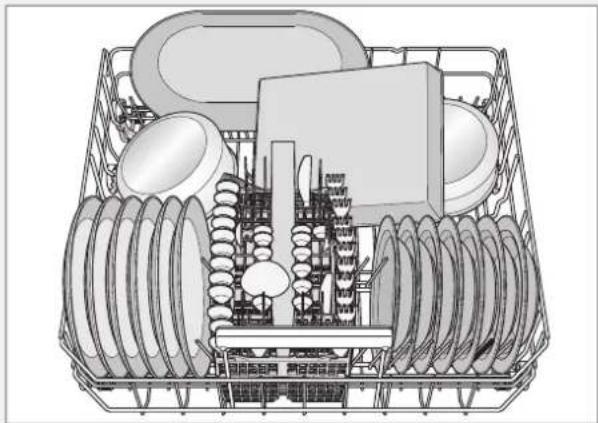

Plaats borden, dessertborden, schalen, pannen en bestek (in de messenkorf) in de onderste korf.

Plaats potten en pannen links achterin de onderste korf om optimaal gebruik te maken van de afwasprestaties van het achterste spuitmondstuk (Power Zone™ Pot & Pans) dat is bedoeld voor dit soort afwas.

Klap de neerklapbare pennen (bordensteunen) neer bij het afwassen van pannen.

Verplaats de neerklapbare pennen en bevestigingen om de afstand tussen de rijen met pennen te vergroten en zo de onderkorf geschikt te maken voor borden met een diameter groter dan 25 cm.

Bestekkorf

Plaats het bestek met de handvatten naar beneden, behalve messen, en verdeel het bestek zo goed mogelijk. Zorg ervoor dat lepels niet in elkaar vallen.

De bestekkorf wordt bij voorkeur midden voorin de onderkorf geplaatst om optimaal gebruik te maken van de afwasprestaties van het unieke spuitmondstuk (Power Zone™ Cutlery) dat is bedoeld voor de bestekkorf.

⚠ WAARSCHUWING!

Messen en andere voorwerpen met scherpe punten moeten ofwel met de punten naar beneden in de bestekmand worden geplaatst ofwel horizontaal in andere korven.

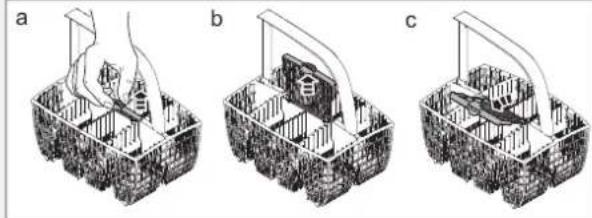

Neerklapbaargedeeltevoorkleinevoorwerpen

De bestekmand heeft een neerklapbaar gedeelte in het midden voor kleine of smalle voorwerpen, zoals hulpstukken van elektrische mixers.

Vaatwasser gebruiken

Bestekkorfmetdeksel

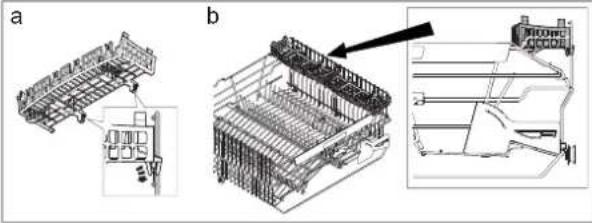

Plaatsingdekselbestekkorf(inbovenstekorf)

Het deksel van de bestekkorf kan worden verwijderd en bijvoorbeeld als een extra bestekkorf in de bovenste korf worden gebruikt (zie onderstaand).

Controleer dat de sproeiarmen vrij kunnen draaien.

Voeg vaatwasmiddel toe

1 Voorwasmiddelbakje
2 Hoofdwasmiddelbakje

De hoeveelheid toe te voegen vaatwasmiddel hangt af van de waterhardheid.

Houd u aan de aanwijzingen op de verpakking van het vaatwasmiddel. Deze vaatwasser bevat een waterontharder, dus gebruik een dosering vaatwasmiddel en spoelglansmiddel die geschikt is voor zacht water.

Te veel vaatwasmiddel kan leiden tot minder effectief afwassen en is ook belastender voor het milieu.

Doe het vaatwasmiddel in het zeepbakje. Er is een bakje voor de voorwas en een ander bakje voor de hoofdwas. Indien u zowel vloeibaar als poeder gebruikt, doseer dan een kleine hoeveelheid in het voorwasbakje. Neem contact op met de wasmiddelfabrikant als u vragen heeft over het vaatwasmiddel.

⚠ WAARSCHUWING!

Kinderen moeten onder toezicht blijven – vaatwasmiddel is bijtend!

LET OP!

Gebruik alleen vaatwasmiddelen voor de vaatwasser! Afwas-middel mag niet gebruikt worden, omdat het daarbij gevormde schuim een effectieve werking van de vaatwasser belemmert.

Vaatwastabletten

Breek de tablet in twee stukken als het deksel van het vak moeilijk dicht gaat. Als het deksel te strak zit en niet correct open kan gaan, is het mogelijk dat de afgifte van het vaatwasmiddel niet correct plaatsvindt.

LET OP!

Het gebruik van vaatwastabletten wordt niet aangeraden voor korte programma's (korter dan 75 minuten). Gebruik daarvoor liever poeder of een vloeibaar vaatwasmiddel.

3-in-1/alles-in-éénvaatwasmiddel

Lees de aanwijzingen voor deze producten aandachtig door. Mocht er nog iets onduidelijk zijn, neem dan contact op met de fabrikant van het reinigingsmiddel.

Hoofdstuk Instellingen beschrijft hoe u TAB (3-in-1/alles-in-één vaatwasmiddel) activeert. Let op dat het zout in het zoutreservoir moet worden gedaan. Wanneer u niet tevreden bent met de afwas- of droogresultaten, dient u de instelling TAB (3-in-1/alles-in-één vaatwasmiddel) te deactiveren en zout, vaatwasmiddel

en spoelglansmiddel bij te vullen. Zie hoofdstuk Voor de eerste afwas.

Hoofdschakelaar

Druk op de hoofdschakelaar en sluit de deur.

Programmakeuze

Druk een of meerdere keren op de programmakiezer totdat het symbool voor het door u gewenste programma oplicht.

De vaatwasser kan meten hoe vervuild de vaat is en stelt het waterverbruik en de temperatuur daarop af. Wanneer de vaatwasser pas is geïnstalleerd, moet het programma vijfmaal worden gedraaid voordat het afstellen compleet is en de beste resultaten oplevert.

Intensiefprogramma

Programma voor zeer vuile vaat zoals pannen, braadpannen en ovenschalen. Als er na deze vaat nog ruimte over is in de vaatwasser, kunt u borden en dergelijke toevoegen.

Normaalprogramma

Krachtig programma voor dagelijks gebruik dat ook opgedroogde etensresten verwijderl, maar niet geschikt is voor de verbrande etensresten op bijvoorbeeld ovenschalen. Dit programma levert een maximaal spoeleffect.

Ecoprogramma

Dit programma is bedoeld voor normaal vuile vaat en is het meest effectieve programma wat energie- en waterverbruik betreft.

De optie Hoge temperatuur moet worden gekozen om bij het programma te komen voor informatie op het energielabel.

Kortprogramma

Dit programma wordt gebruikt voor licht vuile glazen en serviesgoed, bijvoorbeeld koffiekopjes.

Afspoelprogramma

Dit programma wordt gebruikt om serviesgoed te spoelen terwijl u wacht tot de vaatwasser helemaal vol is.

Keuzeopties

Om een optie te kiezen, drukt u op één van de optieknoppen. Het veld naast de knop licht op als deze optie geactiveerd wordt. De beschikbare opties hangen af van het gekozen programma. Wanneer u het programma heeft opgestart, worden de door u gekozen opties opgeslagen voor de volgende keer dat u hetzelfde programma wilt gebruiken. Een uitzonderding is de optie Uitgestelde start.

Hogetemperatuur

Activeer deze optie voor betere vaatwasresultaten. De machine maakt dan gebruik van een hogere temperatuur voor de hoofd-was.

Als u de lagere temperatuur wilt gebruiken, druk dan totdat het veld naast de knop wordt uitgeschakeld.

U kunt de temperatuur als volgt variëren:

Intensief programma: 60 °C / 70 °C

Normaal programma: 60 °C / 65 °C

Kort programma: 30 °C / 60 °C

Eco programma: 50 °C / 54 °C

Langdrogen

Als u de optie Lang drogen activeert, wordt het droogresultaat verbeterd door een hogere temperatuur bij de laatste spoelbeurt en een langere droogfase. Hierdoor neemt het energieverbruik iets toe.

Indien u een programma met Kort drogen wilt, druk dan totdat het veld naast de knop wordt uitgeschakeld.

Uitgesteldestart

Als u Uitgestelde start kiest, zal de vaatwasser 1-24 uur nadal u op de knop Start/Stop hebt gedrukt, starten.

1 Druk eenmaal op de knop om Uitgestelde start te activeren. Druk meerdere keren op de knop of houd deze ingedrukt om het door u gewenste aantal uren in te stellen.
2 Druk op Start/Stop. De vaatwasser telt met hele uren af en start na de gekozen startvertraging.

Houd Start/Stop vijf seconden ingedrukt als u de optie Uitgestelde start wilt annuleren.

LET OP!

Vergeet niet op de Start/Stop-toets te drukken om het programma te starten.

Vaatwasser starten

Druk op Start/Stop en houd ingedrukt tot op het display driemaal knipperend de resterende tijd wordt aangegeven. Dit betekent dat het programma is gestart. Sluit de deur goed, anders start de vaatwasser niet. Het display toont ≡ ≡ als de deur open is.

LET OP!

Als de machine niet start binnen 2 minuten nadat de laatste knop is ingedrukt, wordt op het display wederom het laatst uitgevoerde programma weergegeven.

Resterende tijd

Nadat u een programma en opties heeft geselecteerd, geeft het display aan hoe lang het programma de vorige keer duurde. Nadat u de vaatwasser heeft aangezet, laat het display zien hoe lang het programma nog duurt. De resterende tijd wordt geactualiseerd nadat het water voor de eindspoeling verwarmd is.

Dit kan per geval enigszins verschillen afhankelijk van de temperatuur van het instromende water, de hoeveelheid vaat, de omgevingstemperatuur en andere factoren.

De tijd telt af terwijl het programma loopt, om aan te geven hoe lang het programma nog duurt. De resterende tijd wordt weerge-

geven met bijv. 1:15, wat betekent dat het programma nog 1 minuut en 15 seconden duurt.

LET OP!

Bij de eerste keer dat een programma wordt gebruikt, kan de weergegeven resterende tijd misleidend zijn, omdat de vaatwasser een schatting van de tijd maakt. Wanneer u het programma een tweede keer draait, zal de vaatwasser de resterende tijd berekenen op basis van de vorige duur van het programma,

Een programma stoppen of wijzigen

Om niet per ongeluk op een knop te drukken en daarmee het huidige programma te stoppen, moet u de knop Start/Stop gedurende vijf seconden ingedrukt houden als u van programma wilt veranderen nadat de vaatwasser is gestart. Gebruik meer vaatwasmiddel als de deksel van het vaatwasmiddeldoseerbakje open is gegaan. Kies vervolgens een ander programma en druk op Start/Stop.

Wilt u meer vaat laden?

Open de deur. De vaatwasser stopt automatisch. Voeg meer vaat toe, sluit de deur en de vaatwasser gaat door met het programma.

Als de vaatwasser is uitgeschakeld met de hoofdschakelaar of door een stroomstoring

Als het vaatwasprogramma niet voltooid was, gaat het onderbroken programma verder zodra de stroomtoevoer hersteld is.

LET OP!

Tijdens het drogen wordt het programma onderbroken indien de stroom wordt uitgeschakeld of de deur langer dan 2 minuten geopend blijft.

Nadat het programma is beëindigd

Als het programma is beeindigd, verschijnt "End" op het display.

Aan het eind van het programma klinkt één kort signaal. Hoofdstuk Instellingen beschrijft hoe u deze functie kunt wijzigen.

Zodra de vaatwasser klaar is, verbruikt deze alleen nog standby-stroom. Als u de stroom geheel wilt uitschakelen, zet de vaatwasser dan uit met behulp van de hoofdschakelaar. Draai de waterkraan elke keer na gebruik dicht.

Instellingen

Om het instellingenmenu te openen:

		BeschrijvingDrukopdeknop
1.		Schakel de vaatwasser uit met de hoofdschakelaar. Wacht ongeveer vijf seconden.Druk vervolgens opnieuw op de hoofdschakelaar. Wacht totdat de nummers in het rechterdisplay verschijnen voordat u verder gaal naar de volgende stap.
2.	PROG+	Druk binnen vijf seconden op de programmakiezer en houd deze ingedrukt (een hoorbaar signaal bevestigt het indrukken van de knop) en druk daarna direct op Lang drogen zonder de programmakiezer los te laten.
		Houd de knoppen ingedrukt totdat de symbolen voor de programma's Automatisch programma en Afspoel programma beginnen te knipperen.

TIPS!

Druk zorgvuldig op de symbolen om te voorkomen dat u per ongeluk een andere knop activeert. Probeer het nogmaals als u het instellingenmenu de eerste keer niet kunt openen.

Drukken om de ingestelde waarde op te slaan en verder te gaan naar de volgende instelling.

Huidige instelling.

Display

Huidige ingestelde waarde.

Drukken om door de ingestelde waarden te bladeren.

U kunt nu de volgende instellingen veranderen:

knop			BeschrijvingInstellingenOptiesDrukopde
PI	(Uit)	Kinderslot(Kid SafeTM)	U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten.Druk tegelijkertijd op Hoge temperatuur en Lang drogen om de toetsvergrendeling tijdelijk te deactiveren wanneer u de vaatwasser wilt starten. De toetsvergrendeling wordt na 2 minuten automatisch weer ingeschakeld.
	I(Aan)
	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende instelling.Als u geen andere instellingen wilt wijzigen, houdt u Start/Stop ingedrukt om door het hele instellingenmenu te bladeren.
P	2: 0 (Uit)	Zoemervolume	De vaatwasser geeft een zoemtoon af bij het einde van een programma of bij een storing.
	2: 1 (Laag)
	2: 2
	2: 3
	2: 4 (Hoog)
ST[S'	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende instelling.
PI	3: 0 (Uit)	Werkingsvolume	Met dit geluid wordt elke ingedrukte toets bevestigd.
	3: 1 (Laag)
	3: 2
	3: 3
	3: 4 (Hoog)
ST[S'	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende instelling.
PROG	4- 1 (Laag)	LCD-contrast	Voor het bijstellen van het contrast van het display.
	4: 0
	4: 1
	4: 2
	4: 3 (Hoog)
ST[S'	Druk op Start/Stop om de ingestelde waarde op le slaan en verder te gaan naar de volgende instelling.
PI	5: 0 (Uit)		Dosering spoelglansmiddel.Spoelglansmiddel
	5: 1 (Lage dosering)
	5: 2
	5: 3
	5: 4
	5: 5
	5: 6 (Hoge dosering)
ST[S'	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende instelling.
PF	6: 0 (Uit)	TAB(3-in-1/alles-in-één vaatwasmiddel)	U kunt deze instelling activeren, wanneer u 3-in-1/alles-in-één vaatwasmiddel gebruikt. De vaatwasprogramma's worden automatisch aangepast om iedere keer de best mogelijke afwas- en droogresultaten op te leveren. Wanneer u deze optie uitschakelt, gaat de vaatwasser terug naar normale functie voor alle programma's.Wanneer deze instelling actief is, is het niet nodig om spoelglansmiddel toe te voegen, omdat de dosering van het spoelglansmiddel met deze optie wordt uitgeschakeld. Het vermindert ook de hoeveelheid zout die aan de water-ontharder wordt toegevoegd. Let op dat het zout in het zoutreservoir moet worden gedaan.
	6: 1 (Aan)
			LET OP!Om goede vaatwasresultaten te kunnen behalen, is het essentieel om te controleren welk vaatwasmiddel of al-les-in-één product het best aan uw wensen voldoet!Lees de instructies op de verpakking van het vaatwas-middel zorgvuldig voor informatie over het gebruik.Houd u altijd aan de gebruiksaanwijzing of de informatie op de verpakking van het vaatwasmiddel!
ST S'	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende instelling.
PI	7: 0 (Zacht water)	Waterhardheid	Waterontharder afstellen. Lees de geschikte instelling af in de waterhardheidtabel hieronder.
	7: 1
	7: 2
	7: 3
	7: 4
	7: 5
	7: 6
	7: 7
	7: 8
	7: 9 (Hard water)
ST S'	Druk op Start/Stop om het instellingenmenu te verlaten.

Onderhoud en reiniging

Groffilter

Het groffilter houdt grotere voedselresten tegen, die niet door de afvoerpomp kunnen. Leeg indien nodig het groffilter.

1 Breng het groffilter met de hendel omhoog.
2 Leeg het groffilter. Denk eraan het filter terug te plaatsen!

Fijnfilter

Resten die zich op het fijnfilter verzamelen, worden automatisch bij iedere afwasbeurt weggespoeld. Daarnaast moeten echter zowel het fijnfilter als het bijbehorende leidingdeel enkele malen per jaar gereinigd worden.

1 Draai de hendel eenmaal linksom.

2 Breng het leidingdeel recht omhoog met de hendel. Haal het groffilter los om het leidingdeel te reinigen.
3 Verwijder en reinig het fijnfilter.
4 Plaats in omgekeerde volgorde terug. Zorg ervoor dat de randen goed aansluiten wanneer u het fijnfilter terugplaatst.

5 Vergrendel het filter op zijn plaats door de hendel rechtsom in de stopstand te draaien. De hendel dient recht uit de vaatwasser te steken.

De vaatwasser mag niet worden gebruikt zonder dat de filters op hun plaats zitten!

Het resultaat van de vaatwasser kan afnemen als het groffilter verkeerd geplaatst is.

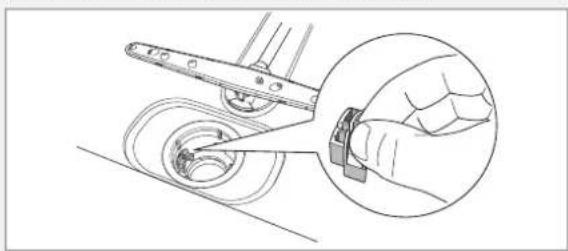

Afvoerpomp

U kunt de pomp bereiken vanaf de binnenkant van de vaatwasser.

1 Sluit de vaatwasser van de elektriciteit af door de stekker uit het wandstopcontact te trekken!
2 Verwijder het groffilter en leidingdeel.
3 Verwijder het kleine gele montagestuk aan de linkerkant van de onderafvoer (zie onderstaande afbeelding).

4 Door uw vinger in het gat te steken, kunt u het pomprotorblad draaien en zo eventueel vastzittende resten losmaken.

5 Plaats het montagestuk en de filters terug.
6 Sluit de machine weer aan.

Wanneer de vaatwasser niet start en een zoemend geluid maakt, is de overloopbeveiliging geactiveerd.

• Draai de waterkraan dicht.
  • Verwijder de stekker uit het stopcontact
• Dan dient u contact op te nemen met de service-afdeling.

LET OP!

Vergeet niet om het montagestuk weer terug te plaatsen.

Sproeiarmen

Openingen en lagers kunnen soms verstopt raken. Verwijder mogelijk vuil met een pin of iets dergelijks. De sproeiarmen hebben ook gaten aan de onderzijde.

U kunt de sproeiarmen weghalen om het schoonmaken te vergemakkelijken. Vergeet niet om ze terug te plaatsen.

- Trek de onderste sproeiarm recht omhoog om deze los te maken.

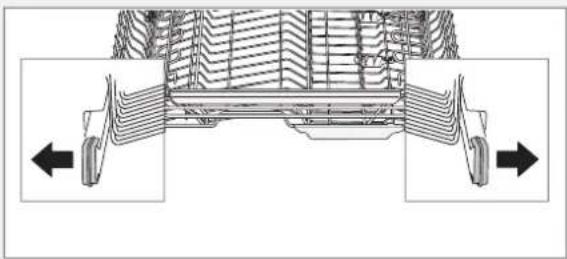

Bovenstesproeiarm

- De bovenkorf moet worden verwijderd om de bovenste sproeiarm te kunnen losmaken. Trek de bovenkorf naar buiten en draai de korfvergrendeling op elke rail naar buiten (zie afbeelding). De korf kan nu worden verwijderd.

- Trek de bovenste sproeiarm recht omhoog om deze los te maken.

Deur

Wanneer u de rand van de deur reinigt, gebruik dan alleen een licht bevochtigde doek (indien nodig met een beetje schoonmaakmiddel).

WAARSCHUWING!

Gebruik geen spuitbus of iets vergelijkbaars rondom de deurvergrendeling. Dit ter voorkoming dat water in de deurvergren- deling doordringt en in contact komt met de elektrische onder- delen.

De kuip van de vaatwasser is gemaakt van roestvrij staal en blijft door normaal gebruik schoon. Maar als u hard water heeft, kan er kalkaanslag in de vaatwasser optreden. Als dit gebeurt, draai dan het Normaal programma programma op hoge temperatuur en met twee eetlepels citroenzuur in het vaatwasmiddelvak (zonder vaat in de machine).

Bedieningspaneel

Houd de aanraaktoetsen schoon en vetvrij. Veeg ze af met een droge of enigszins vochtige doek. Gebruik nooit schoonmaakmiddelen, omdat deze krassen op het oppervlak kunnen veroorzaken. Gebruik de hoofdschakelaar om de vaatwasser uit te schakelen voordat u de aanraaktoetsen schoonmaakt. Zo voorkomt u dat de knoppen per ongeluk worden geactiveerd.

Problemen verhelpen

		ActieTypefoutDisplay
F: 10	Te veel water	Dan dient u contact op te nemen met de service-afdeling.
F: 11	Storing waterafvoer	Zie "Er blijft water in de vaatwasser achter" in onderstaande tabel.
F: 12	Storing bij waterinlaat	Controleer of de waterkraan openstaat.
F:40	Lekkage inlaatventiel	Doe de kraan dicht en bel de servicedienst.

Zet de machine uit met behulp van de hoofdschakelaar en zet deze vervolgens weer aan, zodat de foutmelding van het display verdwijnt.

		ActieMogelijkoorzakenProbleem
De vaat is niet schoon.	De sproeiarmen draaien niet.	Verwijder de armen en reinig deze.
		Controleer of de vaat de sproeiarmen niet blokkeert.
	Oud vaatwasmiddel. Vaatwasmiddel is een beperkt houdbaar product.	Vermijd grote verpakkingen.
	Onjuiste dosis vaatwasmiddel.	Doseer afhankelijk van de waterhardheid. Als u veel te veel of veel te weinig vaatwas-middel gebruikt, zullen de vaatwasresultaten tegenvallen.
	Vaatwasprogramma te zwak.	Kies een hogere temperatuur of een krachti-ger programma.
	Vaat onjuist geladen.	Bedek porselein niet met grote schalen of soortgelijke voorwerpen Zet geen zeer hoge glazen in de hoeken van de korven.
	Glazen en kopjes zijn tijdens het programma omgevallen.	Plaats de vaat zodanig dat deze goed blijft staan.
	Het filter is niet correct geplaatst.	Draai het filter stevig vast. Zie het hoofdstuk Onderhoud en reiniging.
Vlekken of waas op het serviesgoed.	De waterontharder lekt zout.	Controleer of het deksel van het zoutvak goed is aangedraaid. Neem anders contact op met de serviceafdeling.
	Onjuist ingestelde waterontharder.	Zie het hoofdstuk Instellingen.
	Onjuiste dosering spoelglansmiddel.	Zie de hoofdstukken Voor de eerste afwas en Instellingen.
	Zoutvak leeg.	Vul zout bij. Zie het hoofdstuk Voor de eerste afwas.
	3-in-1/alles-in-één vaatwasmiddel wordt ge-bruikt en de instelling TAB (3-in-1/alles-in-één vaatwasmiddel) is geactiveerd.	Schakel de instelling TAB (3-in-1/alles-in-één vaatwasmiddel) uit en vul het zout en spoel-glansmiddel bij.
	Een te hoge temperatuur en/of te veel vaat-wasmiddel kan intekeningen veroorzaken op kristal. Dit kan helaas niet verholpen, maar alleen voorkomen worden!	Was kristal af op een lage temperatuur en met een bescheiden dosis vaatwasmiddel. Neem contact op met de fabrikant van het vaatwasmiddel.
Er zit een kleverige witte of blauwe film op het serviesgoed.	Dosering spoelglansmiddel te hoog.	Verlaag de dosering. Zie de hoofdstukken Voor de eerste afwas en Instellingen. Als u zeer zacht water heeft, is het wellicht aan te raden het spoelglansmiddel te verdunnen met 50:50 water.
Vlekken op roestvrij staal of zilver.	Bepaalde voedingsmiddelen zoals mosterd, mayonaise, citroen, azijn, zout en dressings kunnen vlekken veroorzaken op roestvrij staal als u ze te lang laat zitten.	Spoel deze soorten voedingsmiddelen af als u de vaatwasser niet onmiddellijk start. Waarom niet het Afspoel programma programma gebruiken.
	Alle roestvrij stalen voorwerpen kunnen vlekken op zilveren voorwerpen veroorzaken, indien deze met elkaar in contact komen tijdens het vaatwassen. Aluminium kan ook vlekken op de vaat veroorzaken.	Zilveren en roestvrijstalen voorwerpen mogen niel met elkaar in contact komen tijdens het vaatwassen.
Vlekken na het wassen.	Lippenstift en thee kunnen moeilijk af te wassen zijn.	Gebruik een vaatwasmiddel met een bleek-middel.
Ratelend geluid tijdens het vaatwassen.	De vaat is niet goed geladen of de sproeiarmen draaien niet.	Controleer of het serviesgoed stevig staat. Laat de sproeiarmen ronddraaien om te controleren of deze kunnen draaien.
De vaatwasser start niet.	De startknop Start/Stop is te kort ingedrukt.	Druk op Start/Stop en houd ingedrukt tot op het display driemaal knipperend de resteren-de tijd wordt aangegeven.
	De deur is niet goed gesloten.	Controleer dit.
	Er is een zekering/onderbreker geactiveerd.	Controleer dit.
	De stekker zit niet in het stopcontact.	Controleer dit.
	De waterkraan is dicht.	Controleer dit.
		Controleer dit.Overloop/lekken.
	Er klinkt een zoemend geluid (de afvoerpomp) uit de vaatwasser, dat niet stopt wanneer de stroom wordt uitgezet met de hoofdschakelaar.	Draai de waterkraan dicht. Trek de stekker uit het stopcontact en bel de servicedienst.
	Let erop dat de optie Uitgestelde start niet wordt geselecteerd.	Houd Start/Stop vijf seconden ingedrukt als u de optie Uitgestelde start wilt annuleren.
1 minuut verschijnt op het display.	Het programma duurt langer dan verwacht.	Geen actie. De volgende keer dat het pro-gramma wordt gebruikt, wordt de gecorrigeer-de tijd weergegeven.
Er blijft water in de vaatwasser achter.	Verstopte afvoerslang.	Maak de afvoerslang los bij de aansluiting op de sifon van de gootsteen. Controleer of er geen vuil vastzit. Is het kegelvormige deel van de opening van de leiding afgesneden op een binnendiameter van ten minste 14 mm?
	Knik in de afvoerslang.	Controleer of er geen knikken of scherpe bochten in de slang zitten.
	De filters zijn verstopt.	Reinig het groffilter en het fijnfilter.
	Vuil in de afvoerpomp.	Reinig de afvoerpomp. Zie het hoofdstuk Onderhoud en reiniging.
Vieze geur in de vaatwasser.	Vuil rond de afdichtingen en in de hoeken	Reinig met een afwasborstel en een weinig schuimend schoonmaakmiddel.
	Er zijn gedurende lange tijd programma's geselecteerd met een lage temperatuur.	Draai circa eenmaal per maand ook een programma met een hogere temperatuur.
De vaat is niet voldoende droog.	Droogvermogen te laag.	Activeer de optie Lang drogen.
	De vaatwasser is niet volledig geladen.	Laad de vaatwasser volledig.
	Spoelglansmiddel moet worden bijgevuld of de dosering is te laag ingesteld.	Vul spoelglansmiddel bij of verhoog de dose-ring spoelglansmiddel. Zie de hoofdstukken Voor de eerste afwas en Instellingen.
	3-in-1/alles-in-één vaatwasmiddel wordt ge-bruikt en de instelling TAB (3-in-1/alles-in-één vaatwasmiddel) is geactiveerd.	Schakel de instelling TAB (3-in-1/alles-in-één vaatwasmiddel) uit en vul het zout en spoel-glansmiddel bij.
		Zet de deur een stukje open zodra het pro-gramma klaar is.
Deur gaat niet dicht.	De korven zijn niet juist geplaatst.	Controleer of de korven correct horizontaal zijn geplaatst.
		Controleer of de vaat niet zodanig geplaatst is dat de korven niet op hun plek zitten.
De aanraaktoetsen reageren niet als ze wor-den ingedrukt.	U hebt de aanraaktoetsen te snel na het openen van de deur ingedrukt.	Wacht even en probeer het dan nogmaals.
	Vuil op de aanraaktoetsen.	Veeg af met een droge of enigszins vochtige doek.
	Kinderslot (knopblokkering) geactiveerd.	Zie het hoofdstuk Instellingen.

Informatie voor testinstituut

Energielabel

EN 60436Europese teststandaard:

13Aantal standaard plaatsinstellin-

gen:

Vaatwasprogramma's:

Eco programma, Hoge temperatuur

Koud water 15 °CAansluiting:

Doseringentijdenstests

Vaatwasmiddel:

Conform EN 60436

Spoelglansmiddel:

Conform EN 60436

5Dosering spoelglansmiddel:7,5 gramVoorwas:

25 gramHoofdwas:

Ladenvandevaatwasser

Het meten van het geluidsniveau

Testmethode voor geluidsme-

IEC 60704-2-3

ting:

Mantel (inwendige afmetingen) ¹⁾

w: 604 mm, h: 822 mm, d: 570 mm

Overige

Volgens IEC 60704-2-3. Zie de installatiehandleiding voor de montage van accessoires.

1) Spaanplaat, 19 mm (densiteit 600-750 kg/m

Ladenvandevaatwasser

Zie het gedeelte Energielabel.

Technische informatie

Informatie op energielabel

Informatieblad, conform Gedelegeerde Verordening (EU) nr. 1059/2010 van de Commissie.

ASKO

	D5436XL SOF FSModelbenaming:
Aantal standaard plaatsinstellingen:	131)
	A+++Energie-efficiëntieklasse:
Jaarlijks energieverbruik(AEC):	233 kWh per jaar2)
Energieverbruik van de standaard reinigingscyclus(ET):	0,82 kWh
Stroomverbruik
Uit-modus (Po):	0,95 W
Stand-bymodus (Pi):	0,10 W
Jaarlijks waterverbruik(AWC):	2926 liter per jaar3)
Droogefficiëntieklasse:	A4)
Standaard programma:	Eco programma, Hoge temperatuur5)
Programmatijd voor de standaard reinigingscyclus:	210 minuten
Duur van de stand-bymodus (Tj):	Oneindig
Geluidsniveau:	46 dB(A) re 1 pW

1) Conform standaard, EN 50242.

2) Op basis van 280 standaard reinigingscycli met een koudwateraansluiting en verbruik overeenkomstig de energiebesparende modus. Het daadwerkelijke energieverbruik hangt af van hoe de machine wordt gebruikt.

3) Op basis van 280 standaard reinigingscycli. Het daadwerkelijke waterverbruik hangt af van hoe de machine wordt gebruikt.

4) Op een schaal van G (minst efficiënt) tot A (meest efficiënt).

5) Dit vaatwasprogramma is de standaard reinigingscyclus die wordt gebruikt voor de informatie op het energielabel. Het programma is bedoeld voor normaal vuile vaat en is het meest effectieve programma wat energie- en waterverbruik betreft.

Technische gegevens

847-902 mmHoogte:

600 mmBreedte:

596 mmDiepte:

Zie typeplaatje.Elektrische aansluiting:

Zie typeplaatje.Nominaal vermogen:

1) Het gewicht kan verschillen door verschillen in de specificatie.

Installatie

*Verwijder rubbervoetjes en borgmoeren voor een installatiehoogte van 850-861 mm.

Veiligheidsinstructies

• Aansluitingen op elektriciteit, water en afvoer moeten door een erkende vakman worden uitgevoerd.
• Volg altijd de geldende voorschriften op voor water, afvoer en elektriciteit.
• Een onjuiste of gebrekkige installatie kan leiden tot hoger verbruik van energie, water en vaatwasmiddel, wat kan leiden tot hogere kosten en slechte vaatwasresultaten. Volg de aanwijzingen om het geluid van de machine te beperken.
• Wees voorzichtig tijdens de installatie! Draag beschermende handschoenen! Er moeten altijd twee mensen zijn!
• Plaats een waterdichte beschermende schaal op de vloer onder de vaatwasser om schade door waterlekkage te voorkomen.
• Voordat u de vaatwasser op zijn plaats schroeft, dient u deze le testen door het Afspoel programma programma te draaien Controleer of de vaatwasser zich met water vult en dit weer afvoert. Controleer ook of er geen aansluitingen lekken.

WAARSCHUWING!

Draai de watertoevoer dicht waneer u bezig bent met de installatie van de vaatwasser!

WAARSCHUWING!

Bij werkzaamheden moet de stekker uit het stopcontact worden getrokken of moet de stroom worden uitgeschakeld!

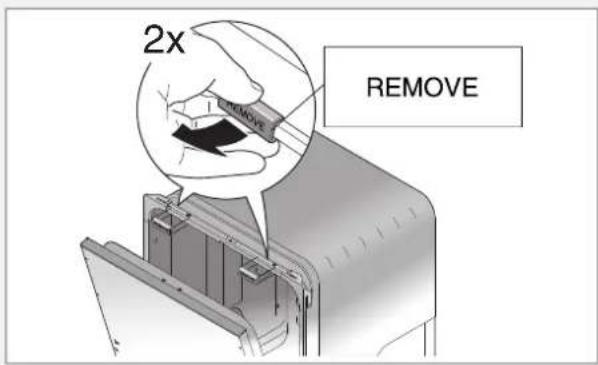

Transportbescherming voor de deur

Vergeet niet de transportbescherming voor de deur te verwijderen bij het uitpakken van de vaatwasser.

Enkele installatiemogelijkheden

De vaatwasser is bestemd voor vrijstaande installatie, maar kan ook onder een werkblad worden geplaatst. Controleer of er een luchtopening is van 3 mm rond de vaatwasser.

Stel de hoogte af en schuif de vaatwasser op de juiste plek

Vrijstaand

1 Zorg voor een stevige ondergrond waarop de vaatwasser wordt geplaatst. Stel de hoogte van de vaatwasser af met behulp van de vier stalen voetjes, zodat de vaatwasser waterpas staat. De vaatwasser mag niet verder hellen dan 5 mm.
2 Zet de stalen voetjes vast met behulp van de borgmoeren.

3 Als de stalen voetjes goed gesteld zijn, draai dan de twee rubberen voetjes vast tegen de vloer. De rubberen voetjes voorkomen nu dat de machine omvalt.

1 Begin met het meten van de hoogte van de vloer tot de onderkant van het werkblad.
2 Meet de hoogte vanaf de vloer tot aan de bovenrand van de vaatwasser.
3 Stel alle voetjes: draai rechtsom om de vaatwasser hoger te stellen en linksom voor lager.

4 Controleer dat er een luchtopening is van minimaal 3 mm tussen de onderkant van het werkblad en de bovenkant van de vaatwasser.
5 Draai de borgmoeren (borgmoer) op de achterste voetjes aan.
6 Schuif de vaatwasser op zijn plek. - Trek de afvoer- en toevoerslangen aan wanneer de machine op zijn plek wordt geschoven.

- Controleer de slangen op knikken en scherpe bochten en controleer of er iets is dat de slangen kan beschadigen.

7 Stel de voorste voetjes definitief af (de vaatwasser mag niet meer hellen dan 5 mm) en draai de borgmoeren vast.
8 Als de stalen voetjes goed gesteld zijn, draai dan de twee rubberen voetjes vast tegen de vloer. De rubberen voetjes voorkomen nu dat de machine omvalt.

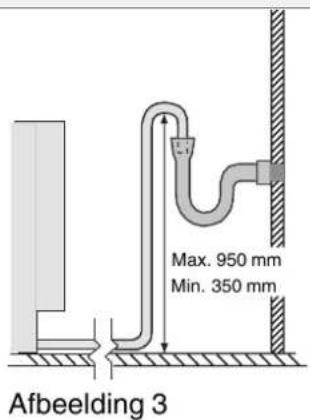

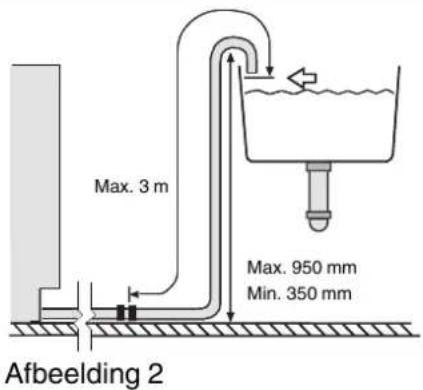

Wanneer de afvoerslang wordt aangesloten op een aansluitnippel op de sifon van de gootsteen (zie afbeelding 1), zorg er dan voor dat de slang wordt bevestigd op dezelfde hoogte als de onderkant van de gootsteen. Anders kan er afwaswater uit de gootsteen in de vaatwasser lopen. De afvoerslang wordt in de kegelvormige aansluitleiding op de sifon van de gootsteen gestoken. De kegelvormige leiding moet een inwendige diameter hebben van minimaal 14 mm. Voor andere aansluitalternatieven, zie de afbeeldingen 2 en 3.

De afvoerslang mag worden uitgeschoven tot maximaal 3 m (de totale lengte van de afvoerslang mag niet meer zijn dan 4,5 m). Eventuele koppelingen en aansluitbuizen moeten een binnendiameter hebben van minimaal 14 mm. Idealiter moet de afvoerslang echter worden vervangen door een nieuwe slang zonder koppelingen.

Geen enkel onderdeel van de afvoerslang mag meer dan 950 mm boven de onderkant van de vaatwasser uitkomen. De slang mag niet direct naar een afvoerput of iets dergelijks geleid worden. In dat geval kan de slang als een sifon fungeren en de vaatwasser legen.

De afvoer van de slang moet altijd minimaal 350 mm boven de onderkant van de vaatwasser zijn.

Zorg ervoor dat de afvoerkabel niet geknikt is.

LET OP!

De slang moet worden bevestigd op dezelfde hoogte als de onderkant van het aanrecht.

Aansluiting op watertoevoer

Gebruik uitsluitend de bij de vaatwasser geleverde toevoerslang. Gebruik geen oude slangen of andere reservetoevoerslangen.

De toevoerleiding moet worden voorzien van een afsluitkraan. De afsluitkraan moet goed toegankelijk zijn, zodat het water kan worden afgesloten als de vaatwasser verplaatst moet worden.

Als de aansluiting gereed is, moet de afsluitkraan geopend worden en de druk enige tijd gehandhaafd blijven. Controleer of alle aansluitingen dicht zijn.

Aansluitenopkoudwater...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluitenopwarmwater(max.70°C)

Indien u stadsverwarming, zonne-energie of geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt u de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Elektrische aansluiting

Informatie over de elektrische aansluiting vindt u op het typeplaatje. Deze specificatie moet overeenkomen met de stroomvoorziening.

Vaatwassers met een stekker moeten op een geaard stopcontact worden aangesloten.

De wandcontactdoos moet buiten het installatiegebied worden geplaatst, zodanig dat deze na het plaatsen van de vaatwasser eenvoudig toegankelijk is. Maak geen gebruik van een verlengsnoer!

LET OP!

Reparaties en onderhoud op het gebied van veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.

Service

Lees het hoofdstuk Problemen verhelpen voordat u contact opneemt met de serviceafdeling. Noteer de gegevens van het serieplaatje dat aan de rechterkant binnen in de vaatwasser zit. Schrijf het artikelnummer (1) en het serienummer (2) op.

1) Het verbruik verschilt afhankelijk van de temperatuur van het inkomende water, de kamertemperatuur, de hoeveelheid vaat, de geselecteerde extra functies, enz.
2) Aansluiten on koud water circa 15 °C
3) Aansluiten op heel water, circa 60 °C.
4) Dit vaatwasprogramma is de standaard reinigingscyclus die wordt gebruikt voor de informatie op het energielabel. Het programma is bedoeld voor normaal vuile vaat en is het meest effectieve programma wat energie- en waterverbruik betreft.

Notities

Notities

Notities

Beknopte handleiding

1.

Spoel het serviesgoed niet af met stromend water voordat u het in de vaatwasser plaatst. Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

2.

Controleer dat de sproeiarmen vrij kunnen draaien

Controleer of de waterkraan openstaat.

3.

Het zeepbakje heeft een kleiner bakje voor de voorwas en een ander bakje voor de hoofdwas. (Zie pagina 7.)

4.

Druk op de hoofdschakelaar en sluit de deur

5.

Controleer/voeg spoelglansmiddel en zout toe

Vul zout en spoelglansmiddel bij voor een goed was- en droogresultaat. (Zie pagina 4.)

Vulindicator zout.

Vulindicator spoelglansmiddel.

6.

Kies een programma en gewenste opties

(Zie pagina 8.)

Normaal programma een krachtig programma voor dagelijks gebruik, met maximaal spoeleffect. Het levert uitstekende reinigings- en droogresultaten.

7.

Druk op Start/Stop
