Producttype	Televisie
Merk	AKAI
Model	ATW2810PF
Schermdiagonaal	66 cm (26 inch)
Beeldformaat	16:9
Beeldbuis	Pure Flat (PF)
Geluidsvermogen	2 x 10 W (10% THD)
Stroomverbruik (aan)	90 W
Stroomverbruik (stand-by)	3 W
Voeding	230-240 V, 50 Hz
Antenne-ingang	75 ohm (ongebalanceerd)
Programmageheugen	100 zenders
Luidsprekerimpedantie	8 ohm
Aansluitingen	2x SCART (standaard), antenne, optioneel: 3e SCART, RCA, S-video, koptelefoon
Teletekst	Ja
Kinderslot	Ja
Timer	Aan- en uitschakeltimer, slaaptimer (5-120 min)
Geluidsfuncties	NICAM stereo (optioneel), Dolby Virtual (optioneel), equalizer, AVL, subwoofer (optioneel)
Beeldfuncties	Smart control, beeldformaten: 16:9, 4:3, zoom, letterbox, ondertiteling, WSS
Afstandsbediening	Infrarood, meegeleverd
Batterijen	2x AAA (meegeleverd)
Ventilatie	Minimaal 8 cm vrije ruimte rondom
Reiniging	Licht vochtige doek, geen agressieve middelen
Garantie en reparatie	Reparatie alleen door erkend vakman

Veelgestelde vragen - ATW2810PF AKAI

Hoe schakel ik het kinderslot in?

Ga naar het SET-UP menu, selecteer 'Kinderslot' en druk op VOL+ om het in te schakelen. Het geselecteerde programmanummer wordt vergrendeld.

Wat moet ik doen als er geen beeld is?

Controleer of de stekker in het stopcontact zit, of de antenne correct is aangesloten, of het juiste kanaal is geselecteerd. Druk op een cijfertoets om de TV aan te zetten. Als het probleem aanhoudt, probeer dan een ander kanaal.

Hoe stem ik automatisch de zenders af?

Druk op MENU, ga naar SET-UP, selecteer 'Autoprogramma', kies het land en druk op OK. De TV zoekt automatisch alle beschikbare zenders op.

Hoe gebruik ik de teletekst?

Druk op TV/TX om teletekst in te schakelen. Gebruik de cijfertoetsen om een paginanummer in te voeren. Druk op P100 om terug te keren naar de inhoudsopgave. Gebruik PR+ en PR- om te navigeren.

Hoe sluit ik een DVD-speler aan?

Sluit de DVD-speler aan via een SCART-kabel op een van de SCART-ingangen. Druk op AV om de juiste ingang te selecteren (AV1, AV2, etc.). U kunt ook RCA- of S-video-kabels gebruiken.

Wat betekenen de verschillende beeldformaten?

16:9 is voor breedbeeld, 4:3 is normaal, Zoom vergroot het beeld, Lbox (brievenbus) toont filmformaten, Subtitle toont ondertiteling. Druk op 16:9-toets om te wisselen.

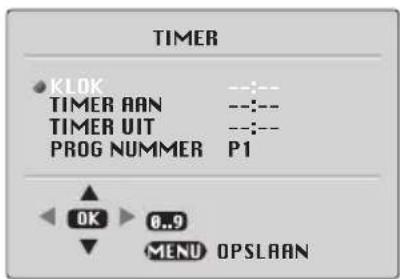

Hoe stel ik de timer in?

Druk op MENU, ga naar EIGENSCHAPPEN, selecteer Timer. Stel de klok in, dan Timer Aan en Timer Uit met de numerieke toetsen. Kies het programmanummer voor Timer Aan.

Hoe reinig ik het scherm?

Gebruik een licht vochtige doek of zeem. Gebruik nooit agressieve schoonmaakmiddelen. Haal eerst de stekker uit het stopcontact.

Waarom werkt de afstandsbediening niet?

Controleer of de batterijen leeg zijn (vervang ze), of er obstakels zijn tussen de afstandsbediening en de TV, of dat de afstandsbediening is gericht op de sensor.

Hoe schakel ik het geluid tijdelijk uit?

Druk op de Mute-toets op de afstandsbediening. Het geluid wordt gedempt. Druk nogmaals om het geluid weer in te schakelen.

GEBRUIKSAANWIJZING ATW2810PF AKAI

Operating Instructions Manuel de L’utilisateur Gebruiksaanwijzing

INHOUDSOPGAVE

Bijzonderheden 2

Veiligheidsvoorschriften 3

Het aansluiten 4

Antenne aansluiten 4

Aanzetten 4

Batterijen aanbrengen 4

Bedieningseenheid 5

Voorkant en achterkant 5

Externe verbindingentabel 6

Afstandsbediening 6

De TV gebruiken 7

Bedieningstoetsen 7

Handmatige afstelling 8

Automatische afstelling 9

Kinderslot 9

Programma aanpassing 10

De TV instellen 11

Geluidsmenu 11-12

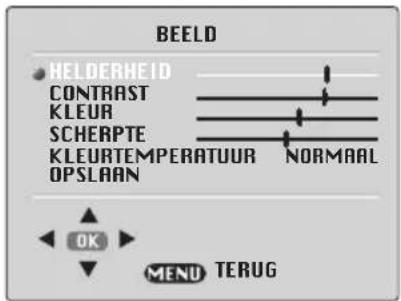

Beeldmenu 13

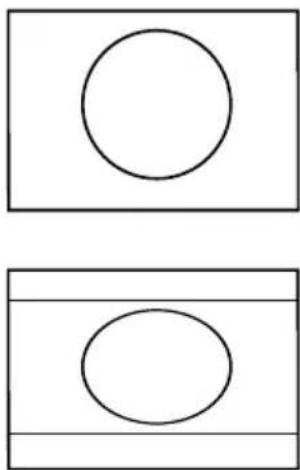

Beeldformaat 14

Sluimertijdschakelaar 15

Het gebruik van teletekst 16-17

Externe apparatuur verbinden 18-22

Hulp en onderhoudstips 23

Tabel met technische specificaties 24

Televisie

Dank u voor het kopen van deze televisie, die ontworpen is om u vele jaren naar voldoening te dienen.

U bent misschien al op de hoogte van hoe u een tv moet gebruiken, maar neemt u alstublieft de tijd om deze voorschriften te lezen. Ze zijn er voor gemaakt om u bekend te maken met de vele nieuwe functies van het toestel en om u ervan te verzekeren dat u het meeste uit uw aankoop haalt.

Bijzonderheden

• Uw tv kan direct stereokanalen ontvangen (NICAM stereo optioneel).
  •Automatische afstemming met landenkeuze.
• Geheugen voor 100 programma's.
  •Aan te sluiten op kabelkanalen (soms is een decoder dan nodig).
  •Handmatige fijnafstelling.
• Kinderslot.
• Terug naar het laatst bekeken kanaal (SWAP).
  •Ruimtelijk geluidseffect.
  •16:9 formaat.
  •S-videoverbinding (optioneel).
  •Audio/video RCA stekkerbussen (optioneel).
• Externe luidsprekers (optioneel).
  •Audio uitgang achter (optioneel).
• Normalisatiesysteem om de instellingen uit het geheugen terug te roepen nadat de kleur, het contrast, de helderheid zijn veranderd.
• Beeldaanpassing met één knop (Smart control = slimme bediening).
  •Geluidsaanpassing met één knop (Smart control= slimme bediening).
• Geluidsinstelling met behulp van equalizer.
• Automatische begrenzing van het geluidsvolume.
• Uw tv heeft een On-Screen Display systeem. Dit systeem maakt het mogelijk dat de gebruiker de functies op het scherm te zien krijgt, waardoor het instellen gemakkelijker gaat.
  •Infrarood afstandsbediening.
• Virtual Dolby Surround (optioneel). Virtueel stereogeluid met dolbysysteem.
• Uw tv zal automatisch uitgaan indien daarvoor geprogrammeerd, van 5 tot 120 minuten en zal vijf minuten nadat een kanaal is opgehouden met uitzenden, automatisch op stand-by gaan.
• Menu in verschillende talen.
  •On Timer (aanschakeltimer)
• Off Timer (uitschakeltimer)
• Bus voor stereo koptelefoon (optioneel).
• 2 Scartaansluiting(Euro): videorecorder, satellietontvanger, videodiscspeler, DVD, spelcomputers of een pc kunnen worden verbonden aangesloten op deze AV-aansluiting met een daarvoor geschikte kabel.
• Derde scartaansluiting (optioneel).
• Subwoofer (optioneel).
• Zoom, brievenbus, ondertitelingformaten ( alleen voor breedbeeldtv's).
  •Kanalen een naam geven.
  -Teletekst.
• Automatische bepaling van televisieformaat (4:3, 16-9 of Letterbox) via WSS-functie.

Veiligheid is belangrijk

Uw eigen veiligheid en die van anderen zijn belangrijk. Wilt u daarom alstublieft de veiligheidsvoorschriften lezen, vóór u deze televisie gaat bedienen.

Veiligheidsvoorschriften.

! Lees alle veiligheidsvoorschriften voordat u voor het eerst uw toestel gaat gebruiken.

- Zet de tv zodanig neer dat er geen direct licht op het scherm valt. Te veel licht veroorzaakt een vaag beeld.

- Leg de elektriciteitssnoeren en andere kabels zo neer dat er niet op getrapt wordt of dat ze niet in de verdrukking komen door dingen die er op staan of er tegenaan staan.

- Gebruik het toestel niet in natte of vochtige omstandigheden. Zorg dat het toestel niet nat wordt, d.w.z. door druipwater of spatwater, want dit kan gevaarlijk zijn. Zet geen met water gevulde objecten bovenop, zoals bloemenvazen of kamerplanten.

- Zorg ervoor dat er geen open vuur, zoals een brandende kaars, boven op het toestel staat.

- Zet het toestel niet naast warmtebronnen zoals radiatoren, ovens, fornuizen enz.

- Gebruik de tv niet in de buurt van een apparaat dat een magneetveld produceert, zoals Hifiluidsprekerboxen of elektromotoren, want anders kan de kleurzuiverheid worden beïnvloed.

- De warmte die in het toestel ontstaat, kan ontsnappen door ventilatieopeningen, bedek het toestel daarom niet met lappen of kleding enz., die de luchtcirculatie kunnen blokkeren. Zet de tv niet op zachte vloerbedekking of zachte meubels.

- Laat kinderen NOOIT dingen in de gaatjes of gleufjes van de kast stoppen.

- Maak het beeldscherm schoon door een licht vochtige doek of zeem te gebruiken. Gebruik nooit een agressief schoonmaakmiddel zoals vloeibare reinigingsmiddelen of reinigingsmiddelen in een spuitbus.

- Haal de stekker uit het stopcontact wanneer u de tv schoonmaakt.

- Als u de tv op een plank of in een muurkast wilt zetten, zorg dan dat er een minimum ruimte van 8 cm rondom de bovenkant, zijkanten en achterkant van de tv is, om ventilatie mogelijk te maken.

- Uw tv-toestel is er op gemaakt om te werken op een voltage van 230V wisselspanning. Verbindt uw toestel niet met andere krachtbronnen dan die van het lichtnet.

Batterijen niet weggooien, maar inleveren als KCA.

Het aansluiten

Haal uw televisie voorzichtig uit de doos. U kunt de doos houden voor later gebruik.

In de doos

In de verpakking zou u het volgende moeten vinden:

• een tv
• een afstandsbediening
• een handleiding
• AAA batterijen x2

4

Leest u a.u.b. deze instructies voordat u het toestel gaat gebruiken.

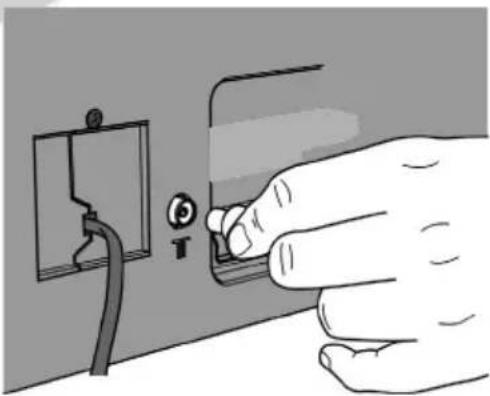

Antenne aansluiten

Om de antenne aan te sluiten, stopt u de antennedraad in de antenne-ingang achterop uw tv.

U kunt een buitenantenne of een binnenantenne gebruiken. Als u echter een binnenantenne gebruikt kan het zijn dat de ontvangst verminderd is en dat aanpassing van de antenne nodig is, als op een ander kanaal wordt afgestemd.

Let op

Als u in een gebied woont met een slechte ontvangst of als u een binnenantenne gebruikt kan het zijn dat u teletekst niet kunt ontvangen of dat er verkeerde teksten worden ontvangen.

Aanzetten

Lichtnet

Stop de stekker in het stopcontact en zet de tv aan.

Stop de stekker van uw tv in het stopcontact waar 230V, 50Hz wisselspanning op staat.

Let op

Wanneer u de tv voor langere tijd niet gebruikt, haal dan de stekker uit het stopcontact.

Druk op de aan/uitknop aan de voorkant van de tv. Het stand-bylampje zal oplichten. Druk een cijfertoets in of de programma-omhoog-PR+ of programma-omlaagtoets PR-op de afstandsbediening of PR+ of PR- op het bedieningspaneel aan de voorkant van het toestel om de tv aan te zetten.

Het stand-bylampje zal aan blijven. Het beeld verschijnt na een paar seconden. Druk op de stand-bytoets om de tv op stand-by te zetten. Het stand-bylampje wordt helderder.

Let op

Laat de tv niet de hele nacht of zonder dat er iemand in de buurt is op stand-by staan.

Wanneer u uw tv voor het eerst aan zet. Om uw tv te installeren kunt u het beste de delen "Bediening van het toestel" en "Afstellen" lezen.

Batterijen aanbrengen

Breng de 2 bijgeleverde AAA batterijen aan in het batterijhuis aan de achterkant van de afstandsbediening, zorg er voor dat u het diagram met de polariteit binnen in het batterijhuis volgt.

Geen recht op garantie bestaat voor schade die het gevolg is van corrosie, oxidatie, batterijlekkage en enig ander geleidelijk inwerkend defect.

Bedieningseenheid

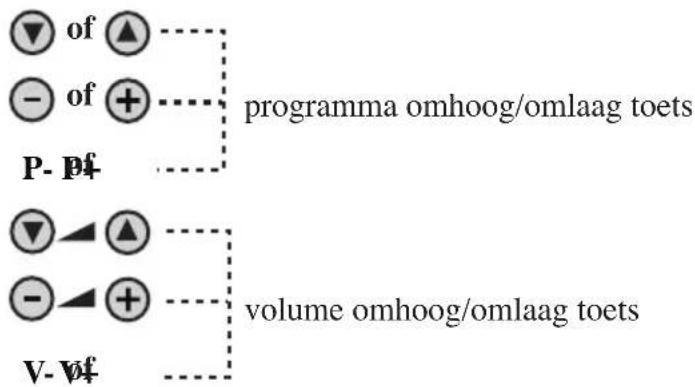

Voorpaneel

Algemeen

programma aan/uit schakelaar stand-by (afhankelijk van model)

stand-bylampje

Externe verbindingen (voor- of zijkant)

Rechter audio RCA (rood)

Mogelijk wenst u een audioversterker of een ander apparaat op de audio out aan te sluiten.

De output is altijd het kanaal dat u momenteel aan het bekijken bent.

Het wordt gebruikt voor de externé subwoofer

Let op

• Zie de externe verbindingentabel op de volgende bladzijde voor de beschikbare verbindingen, afhankelijk van afmetingen en model van uw televisietoestel.
• Gebruik Video-RCA en S-video aansluitingen niet tegelijkertijd, anders zal het beeld worden beïnvloed.

Externe verbindingen tabel

afmeting beeldbuis/ type	24” 16:9	25” 4:3	26” 16:9	28” 4:3	28” 16:9	29” 1:3	32” 16:9	33” 4:3
AV1 Scart	STD.	STD.	STD.	STD.	STD.	STD.	STD.	STD.
AV2 Scart	STD.	STD.	STD.	STD.	STD.	STD.	STD.	STD.
AV3 Scart	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.
Koptele-fooningang	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.
Audio/video o RCA	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.
S-video-ingang	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.
Audio Uitgang Achter	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.	OPT.

std = standaard opt = optioneel

Let op:

De optionele audio/video RCA, S-Video en koptelefoonaansluitingen kunnen aan de voorzijde of aan de rechterzijkant van de kast zijn geplaatst, afhankelijk van het type van uw tv.

Afstandsbediening

De TV gebruiken

Voor de eerste keer inschakelen en afstemmen

Als u de TV voor de eerste keer inschakelt, verschijnt er een "Taal" menu. Gebruik de toetsen Programma + of Programma -Volume + of Volume -en kies de gewenste taal en druk op de toets "OK".

Vervolgens verschijnt het menu "Landselectie". Kies uw land via Programma + of Programma - Volume + of Volume - en druk op de toets "OK". Het proces "Autoprogramma" begint en alle zenders worden gezocht en vastgelegd.

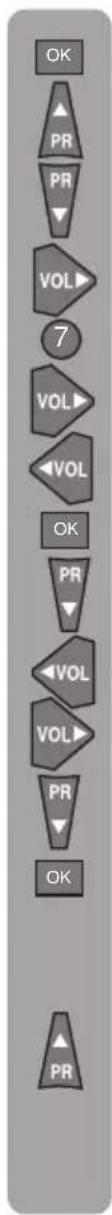

Bedieningstoetsen TV Programma kiezen

Druk op PR+ of PR- op de TV of op de afstandsbediening of druk op een cijfertoets om een programma te kiezen.

Wanneer u de cijfertoetsen gebruikt om een programma te kiezen waarvan het nummer groter is dan 9, moet u eerst op de -/-- toets drukken en vervolgens de twee cijfertoetsen indrukken. Als u bijvoorbeeld programma 12 wilt kiezen, drukt u eerst -/-- en vervolgens de 1 en de 2.

U kunt ook een programma kiezen door op de OK-toets te drukken.

Druk op de OK-toets en er zal een blauw vakje op het scherm verschijnen met de programmanummers erin.

Gebruik PR+ of PR- om door de programmanummers te lopen. Als u het gewenste programmanummer heeft gevonden, drukt u nogmaals op OK.

Druk op de TV/TX toets om het grijze veld te sluiten.

Geluid

Druk op de toets voor Volume + of Volume - op de tv of op de Vol ▶ of ◀ Vol op de afstandsbediening. Op het scherm verschijnt een balk voor het geluidsvolume.

Geluid uit

Om het geluid te onderdrukken, kunt u op de mute-toets van de afstandsbediening drukken. Het symbool van een luidspreker verschijnt op het scherm.

Druk opnieuw op de Mute (Geluid dempen) toets om het geluid opnieuw in bte schakelen.

Druk op de Volume down om het volume van de koptelefoon te verhogen. Druk op de Volume up toets om het volume van de koptelefoon te verlagen.

PP

Persoonlijke voorkeur. Druk de PP-toets in om terug te keren naar de originele instellingen van de tv. (zie De tv instellen).

Swap

Maakt het mogelijk om te wisselen tussen het programma waar u naar kijkt en het laatst geselecteerde programma, d.w.z. als u naar programma 1 heeft gekeken en nu naar programma 11 zit te kijken, dan kunt u door op swap te drukken weer terugkeren naar programma 1. Nogmaals op swap drukken brengt u weer bij programma 11.

PR 01 → SWAP PR 11 → SWAP PR 01

AV

Deze toets kunt u gebruiken wanneer u een externe bron met uw tv verbindt (videorecorder, DVD-speler enz.) via de scart - of RCA-ingangen.

Zie "Externe apparatuur verbinden".

Druk op de AV-toets om uw input als volgt te kiezen :

Modellen met 2 SCART-ingangen:

1 AV1 wanneer u de SCART-ingang1 gebruikt.
2 AV2 wanneer u de SCART-ingang 2 gebruikt.
3 AV2-S voor S-video-apparatuur.
4 AV3 wanneer u de RCA-ingangen van de tv gebruikt (optioneel).
5 AV3-S wanneer u de S-videoingang en de RCA-ingangen van de tv gebruikt (optioneel).

3 Scart modellen:

1 AV 1 als u SCART-aansluiting 1 gebruikt.
2 AV 2 als u SCART-aansluiting 2 gebruikt.
3 AV2S voor S-Video uitrusting.
4 AV 3 als u SCART-aansluiting 3 gebruikt.
5 AV 4 als u de RCA aansluitingen van de TV gebruikt. (optioneel)
6 AV4S als u de S-video aansluiting gebruikt en de RCA audio-aansluitingen van de TV. (optioneel)

Druk nogmaals op de AV-toets om terug te keren naar het normale tvbeeld.

Het instellen van de tv

Er zijn twee manieren om uw tv in te stellen: Handmatig, waarbij u zelf de instelling kunt regelen of automatisch waarbij de tv het allemaal automatisch regelt.

Let op

Als de tv op een kanaal staat waar geen signaal meer uitkomt, zal de tv na vijf minuten automatisch op stand-by gaan staan. De laatste 60 seconden van de resterende tijdsduur wordt weergegeven op het scherm.

Handmatige afstelling

Het afstellen van de tv wordt bereikt door middel van het SET-UP menu.

Druk op de blauwe SET-UP toets of druk de Menu-toets in en gebruik PR- om de SET-UP te kiezen. Druk op OK om in het SET-UP menu te komen.

Let op

Het systeem zal automatisch worden getoond op de SYSTEM-regel d.w.z. BG, L, I, DK afhankelijk van het te ontvangen uitzendsysteem van het land. In sommige landen kan het uitzendsysteem zowel BG/DK of BG/LL' zijn.

Alleen de televisies die met Pal Secam BG/DK of Pal Secam BG/LL' worden gemaakt kunnen zowel BG/DK of BG/LL' uitzendingen ontvangen. In dit geval kan de gebruiker het gevraagde systeem kiezen door VOL+/VOL- te gebruiken.

Let op

Als u geen enkele toets gedurende 15 seconden indrukt, zal de tv het menusysteem verlaten.

Kies in het Setupmenu PROG NUMMER en ga naar 01 door PR-te gebruiken en VOL+ om het te veranderen.

Beginnend met programma 01 stelt u het eerste kanaal als volgt af:

Gebruik PR- om ZOEKEN (zoek) te kiezen.

Druk op de Volume up of Volume down toets om de afstemming op te starten.

Wanneer het toestel een sterk signaal ontvangt, wordt de zoekopdracht stopgezet. Het beeld verschijnt.

Controleer welk kanaal het is (Nederland 1, 2 of 3 enz.) en besluit welk programmanummer het moet zijn.

Gebruik PR- om het PROG NUMMER te kiezen.

Gebruik VOL+/VOL- om het nummer te kiezen.

Gebruik de PR- om Store (opslaan) te kiezen. Druk op OK en op het scherm verschijnt OPGESLAGEN op de STORE regel.

U heeft nu het eerste kanaal opgeslagen.

Gebruik PR+om opnieuw ZOEKEN te kiezen en ga met de afstelprocedure door totdat u alle programma's heeft opgeslagen die u wilt of die uw televisie kan ontvangen.

Het afstellen met kanaalnummers. Druk op de blauwe toets om in het SET-UP menu te komen.

Druk op OK om in de KANAAL regel (kanalen) te komen.

Gebruik OK om 'S' voor kabelkanalen en 'C' voor gewone uitzendingen te kiezen.

Gebruik VOL+ om het kanaalnummer te kiezen.

Stel het kanaalnummer in door de cijfertoetsen te gebruiken of VOL+/VOL- toetsen.

Voer het nummer van de zender in met de Numerieke toetsen.

Gebruik PR- om het PROG NUMMER te kiezen.

Gebruik VOL+/VOL- om programmanummer te kiezen.

Gebruik de PR- om STORE (opslaan) te kiezen. Druk op OK en op het scherm verschijnt OPGESLAGEN (opgeslagen) op de STORE regel.

U heeft nu het eerste kanaal opgeslagen.

Gebruik PR+ om weer ZOEKEN (zoeken) te kiezen en ga door met de afstelprocedure totdat u alle programma's die u maar wilt of die de tv kan ontvangen heeft opgeslagen.

Om het SET-UP menu te verlaten drukt u op TV/TX.

Automatische afstelling (Autoprogramma)

Ga het SET-UP menu binnen zoals hiervoor.

Gebruik PR- om AUTOPROGRAM (automatisch programmeren) te kiezen en druk op OK. Een lijst met landen verschijnt op het scherm. Kies het gewenste land door de programma- en volumetoetsen te gebruiken.

Wanneer u zeker bent dat de antenne correct verbonden is drukt u op OK. De automatische programmering start op.

Om de automatische programmering te annuleren tijdens de werking drukt u op de MENU toets.

9

Uw toestel is nu afgesteld en klaar voor gebruik.

Let op:

Wanneer het automatisch sorteren van de programma's in de gewenste volgorde, niet lukt, kunt u kijken bij het volgende hoofdstuk Programma-aanpassing.

Fijnafstelling

Hoewel het zoeken en het automatisch programmeren zelf zullen proberen af te stellen op de beste ontvangst, kan het zijn dat in gebieden waar de ontvangst niet optimaal is nog enige fijnafstelling nodig is.

Ga naar het SET-UP menu en gebruik PR+ of PR- om FIJN AFSTEM (fijnafstelling) te kiezen. Gebruik VOL+/VOL- om fijn af te stellen.

Wanneer u daar mee klaar bent kunt u met PR- STORE (opslaan) kiezen en op OK drukken.

Kinderslot

Het kinderslot sluit het programmanummer af waar u naar zit te kijken als u het selecteert. Alle andere programmanummers kunnen wel worden bekeken. Als u teruggaat naar het programmanummer met het kinderslot erop zult u een zwart scherm zien met erop “” U kunt zoveel programmanummers van een kinderslot voorzien als u wilt.

Druk op VOL+ om het kinderslot aan of uit te zetten.

Programma aanpassing

Wanneer u eenmaal alle kanalen heeft afgesteld, kunt u het programmanummer veranderen, als u dat nodig vindt en er een naam aan geven.

Om binnen te komen in het PROGR. BEWERK. menu (aanpassen van programma), drukt u op de menutoets en kiest met behulp van PR- PROGR. BEWERK. en drukt u op OK of u drukt meteen de gele toets in.

Programma 01 zal worden gekozen en het kanaal dat is opgeslagen onder PROGRAM01 zal op het scherm te zien zijn.

De toetsen die gebruikt worden om het programma aan te passen staan onder aan het scherm:

Blauwe toets- Naam

Groene toets- Verhuizen

Roze toets- Verwijderen

Rode toets- Overslaan

Het programma een naam geven

Druk op de blauwe toets en de geselecteerde lijn zal blauw weergegeven worden. De CH toets wordt wit weergegeven.

Gebruik de PR+ of PR- om de letters en cijfers te kiezen en VOL+/VOL- om door de naam zelf te bewegen.

Druk op nogmaals op de Blauwe toets om de naam op te slaan.

Herhaal dit voor alle programma's.

Let op

Sommige tv-stations sturen hun eigen namen mee met de teletekstuitzending. In dat geval zullen hun namen automatisch te zien zijn op de naamregel.

Programma's verhuizen.

U kunt de volgorde van programma's veranderen in de programmalijst op de manier die u zelf wilt.

Kies het programma dat u wilt verhuizen en druk op de Groene toets. Het programma zal groen worden. Kies het nummer waar u het programma naar wilt verhuizen en druk nogmaals op de Groene toets en het programma wordt verhuisd naar dat nummer. De andere programma's zullen vanaf dat nummer één plaats naar beneden zakken.

Programma's verwijderen.

Om een zender te verwijderen selecteert u deroze toets. De zender wordt in het roze weergegeven en de zender wordt verwijderd. Alle volgende programma's schuiven één positie op.

Programma's overslaan.

Overgeslagen programma's verschijnen niet wanneer u door de programmalijst heen gaat met PR+ of PR- v Ze kunnen nog wel worden gekozen door de cijfertoetsen te gebruiken of de OK-toets.

Kies de programma's die u wilt overslaan en druk op de Rode toets. Het programma wordt rood. Wanneer u het overslaan ongedaan wilt maken, drukt u nogmaals op de Rode toets.

Om de PROGR. BEWERK. te verlaten, drukt u één maal op de TV/TX toets of twee maal op de gele of MENU toets.

Wanneer u een programma kiest, zal de informatie die u heeft opgeslagen in het PROGR. BEWERK. menu bovenaan het scherm verschijnen, bijv. P1 Ned1. Dit zal na ongeveer 3 seconden verdwijnen.

TV instellen

De TV kunt u instellen door middel van een menusysteem.

Als u eenmaal uw instellingen heeft opgeslagen, zal de TV hiermee steeds opstarten als u hem aanzet.

Om in het HOOFDmenu te komen drukt u op de Menutoets.

Eenmaal in het HOOFDmenu kunt u met PR+ of PR- de verschillende mogelijkheden in het menu kiezen en met de OK-toets komt u in de er onder liggende menu's of u gebruikt de gekleurde sneltekstoetsen om er snel in te komen.

Rode toets- GELUID

Groene toets - BEELD

Blauwe toets- SET-UP

Roze toets- EIGENSCHAPPEN

Let op:

Als u gedurende 15 seconden geen enkele toets indrukt, zal de TV het menusysteem verlaten.

Geluidsmenu (rode toets)

Kies de gewenste eigenschap in het menu met PR+ of PR- en breng veranderingen aan door

VOL+/VOL- te gebruiken. Gebruik de OK-toets om in de EQUALIZER menu's te komen.

Volume

Stel de standaardwaarden in door VOL+/VOL- te gebruiken.

Om de instellingen op te slaan, kiest u OPSLAAN en drukt u op de OK-toets. Op het scherm verschijnt nu OPGESLAGEN. Druk op de Menu-toets om terug te gaan naar het vorige menu.

Balancs

Stel de geluidsbalans in wanneer de TV in stereomodus aan staat, door vol VOL+/VOL- te gebruiken.

Om de instellingen op te slaan, kiest u OPSLAAN en drukt u op de OK-toets. Op het scherm verschijnt nu OPGESLAGEN. Druk op de Menu-toets om terug te gaan naar het vorige menu.

Geluidssoort

Dit vertoont STEREO wanneer er een stereo-uitzending bezig is en MONO wanneer er een mono-uitzending is.

De TV kan zijn geproduceerd met de optie voor ontvangst van NICAM-uitzendingen.

Als het kanaal waar u naar kijkt een uitzending heeft in NICAM-stereo, zal op het scherm enige tijd NICAM STEREO staan.

Let op:

Als de signaalsterkte tijdens het kijken naar een nicam stereo kanaal sterk verzwakt en het systeem niet meer het nicam stereosignaal kan ontvangen zal op het scherm MONO verschijnen. Als de signaalsterkte weer beter wordt en de nicam stereo weer kan worden ontvangen, dan zal op het scherm weer NICAM STEREO komen te staan.

Geluidsmodus

U kan een selectie maken uit NORMAAL, RUIMTELIJK of DOLBY VIRTUAL (optioneel) met de Volume up/down toetsen of de mix toets.

RUIMTELIJK geluid is een 'versterkt stereo'. Het wekt de indruk dat de twee luidsprekers van de TV verder uit elkaar staan dan ze in werkelijkheid doen.

DOLBY VIRTUAL is gebaseerd op de Dolby Pro Logic decoding om de linker-, rechter-, middel- en virtueel stereo geluidskanalen te produceren terwijl er maar twee luidsprekers zijn.

12

Geproduceerd onder licentie van dolby Laboratories. "Dolby", "Pro Logic" en het dubbele-D symbool zijn handelsmerken van de Dolby Laboratories (Optioneel).

Let op:

Om het surround-effect in Dolby Virtual modus te verkrijgen, moet je een Dolby Surround geëncodeerde ingang op de TV gebruiken.

Ü kunt niet de AVL en EQUALIZER veranderen wanneer u de tv in DOLBY VIRTUAL modus heeft staan.

Om de instellingen op te slaan, kiest u STORE en drukt u op de OK-toets. Op het scherm verschijnt STORED. Druk op de Menu-toets om terug te keren naar het vorige menu.

AVL

Tv-kanalen hebben verschillende geluidsniveaus. AVL (Automatic Volume Limiting = automatische volume begrenzing) handhaaft het geluidsniveau wanneer u van programma verandert.

Om deze voorziening aan te brengen kiest u ON bij AVL metVOL+/VOL-.

Om de instellingen op te slaan, kiest u STORE en drukt u op OK. Op het scherm verschijnt STORED. Druk op de Menu-toets om terug te keren naar het vorige menu.

Dynam. Bass (optioneel)

OPEN de overeenkomstige DIN LAGE TONEN als u het basgeluid wilt verhogen.

Subwoofer (optioneel)

In de kast van de tv kan een subwoofer worden ingebouwd als optie, afhankelijk van het model.

Bij het 84 cm model is een externe subwoofer (optioneel), deze kan zoals hieronder gemonteerd worden.

Selecteer het geluidsmenu en druk op Program down om toegang te krijgen tot de subwoofer.

Druk op de Volume up toets om de Subwoofer aan en uit te schakelen.

Opmerking

Indien u de schakelaar van de luidspreker beweegt aan de achterzijde van de TV naar de externe stand, zullen de interne luidsprekers in de TV uitgeschakeld worden maar de Subwoofer blijf aan indien deze aangeschakeld is.

Equalizer

In dit menu staan een aantal van te voren ingestelde equalizerinstellingen voor de verschillende soorten van geluid. Er zijn vier muziekinstellingen MUZIEK, SPORT, BIOSCOOP, SPRAAK een GEBRUIKER modus.

GEBRUIKER maakt het mogelijk om uw eigen geluidsinstellingen te kiezen, dit gaat als volgt: Druk op OK om in het menu USE EQUALIZER te komen.

Gebruik PR- om GEBRUIKER te kiezen.

Druk op OK om het niveau van de frequentieband aan te passen. Gebruik de VOL+ om de kolom te kiezen die u wilt veranderen. Gebruik PR+ of PR- om de veranderingen aan te brengen. Om de instellingen op te slaan kiest u OPSLAAN en drukt u op OK. Druk op de Menu-toets om terug te keren naar het vorige menu.

U kunt de instellingen van de equalizer veranderen terwijl u naar de tv kijkt door de toetsen voor smart control voor het geluid te gebruiken.

Druk op de smart control voor het geluid om door de verschillende equalizer instellingen te lopen en kies die welke u wilt.

Als u eenmaal de tv heeft uitgezet, dan zullen de instellingen voor de equalizer weer hun normale opgeslagen posities aannemen.

Beeldmenu (Groene toets)

Het beeldmenu zorgt dat u de volgende instellingen kunt aanpassen:

HELDERHEID

CONTRAST

KLEUR

SCHERPTE

KLEURTEMPERATUUR

Om bijvoorbeeld de kleur te veranderen kiest u met behulp van de programmatoetsen.

Gebruik de volumetoetsen om de instellingen te veranderen.

Om de instellingen op te slaan, kiest u STORE en drukt u op OK. Op het scherm verschijnt STORED.

Smart control

Dit geeft u een keuze uit de volgende beeldsoorten:

SOFT (zacht), NATURAL (natuurlijk), RICH (rijk) of USER (gebruiker). Met de toets kan u dit type wijzigen.

Kies HELDERHEID, CONTRAST, KLEUR, SCHERPTE en KLEURTEMPERATUUR door de programmatoetsen te gebruiken. Verander de instellingen met de volumetoetsen.

Om de instellingen op te slaan, kiest u OPSLAAN en drukt u op OK. Op het scherm verschijnt OPGESLAGEN. Druk op de Menu-toets om terug te keren naar het vorige menu.

U kunt het beeld veranderen terwijl u tv kijkt door smart control te gebruiken.

Druk op de smart controltoets voor beeld om door de verschillende beeldsoorten te lopen en kies die welke u wilt.

Als u eenmaal de tv heeft uitgezet, dan zullen de instellingen voor het beeld weer hun normale opgeslagen posities aannemen.

Menu voor Bijzonderheden (Roze toets)

Taal

Er zijn veel talen beschikbaar voor boodschappen op het scherm (ON SCREEN DISPLAY= OSD).

Druk OK in om de lijst met talen op te roepen.

Druk op PR- om door alle talen te lopen en druk op OK om er één te kiezen.

Timer: Met de Program up en down toetsen selecteert u Timer in het functiemenu. Met de Timer functie kan u naar een specifieke zender overschakelen op een vooraf geprogrammeerd tijdstip of u kan de TV uitschakelen wanneer u wenst.

Druk op OK om toegang te krijgen tot het Timer menu.

Klok: Gebruik de numerieke toetsen om het huidig tijdstip in te stellen.

Timer Aan: Met de numerieke toetsen stelt u de tijd in wanneer u de TV wenst aan te schakelen (de TV moet in stand-by staan).

Timer Ui: Met de numerieke toetsen stelt u de tijd in wanneer u de TV wenst uit te schakelen (stand-by modus).

Prog NummerMet de numerieke toetsen stelt u het nummer van de zender in dat weergegeven wordt wanneer u On Time instelt.

Beeldformaat

Dit maakt het mogelijk de afmeting van het beeld te kiezen die correspondeert met het type breedbeeld beeldscherm van uw tv: De beschikbare formaten voor breedbeeld tv's zijn 16:9, 4:3, zoom, letterbox (brievenbus) en Subtitle (ondertiteling). De beschikbare formaten voor 4:3 tv's zijn 4:3 en 16:9

De formaten (4:3 of 16:9) van de uitzending die u bekijkt via antenne worden automatisch gekozen. (4:3, 16:9 en Letterbox voor 16:9 TV) Deze functie is actief als de zender die u bekijkt ook WSS-signalen (Wide Screen Signalling) meestuurt.

Opmerking: De bovenvermelde functies zijn van toepassing op televisies met teletekst.

Breedbeeld tv's:

16:9, dit is het beeld formaat van breedbeeld tv's (24" SF, 26" PF, 28" SF/PF, 32" SF/PF) De tv zal automatisch naar dit formaat gaan als hij dit 16:9 formaat ontdekt bij de SCARTaansluiting.

4:3, het normale tv-beeldformaat.

Zoom, een vergroot 4:3 formaat, dat dezelfde verhoudingen aanhoudt.

Lbox (brievenbus), handig bij het kijken van video, sommige filmformaten en Pal-Plusformaten.

4:3 is het beeldformaat van 25 cm, 28 cm, 29 cm en 33 cm tv's. U kunt echter het beeldformaat veranderen naar 16:9 om het mogelijk te maken uitzendingen in 16:9 te zien, d.w.z. bepaalde uitzendingen en DVD's.

Druk op de 16:9-toets om door de verschillende beeldformaten te lopen en kies degene die u wilt. Het geselecteerde formaat verschijnt even linksonder in beeld.

Als u eenmaal de tv heeft uitgezet, dan zullen de instellingen voor de equalizer weer hun normale opgeslagen posities aannemen.

Het gebruik van teletekst.

Teletekst is een informatiesysteem dat tekst op uw tv-scherm zet. Door de teletekstbedieningstoetsen te gebruiken kunt u pagina's met informatie bekijken die in de inhoudsopgave van teletekst staan.

Let op:

Wanneer de tv op teletekst staat is het niet mogelijk ook beeld te krijgen. Het contrast, de helderheid en de kleur kunnen niet worden veranderd, maar het geluid kan nog wel geregeld worden.

16

Teletekst aanzetten

Let op:

Zorg ervoor dat u weet of het tv-kanaal waar u naar kijkt teletekst ondersteunt.

Druk op de toets met TV/TX. De tekstpagina verschijnt. Dit zal normaal de inhoudsopgave zijn.

Teletekst uitzetten

Druk op TV/TX. De tv zal weer het beeld van het kanaal waar u naar zat te kijken vertonen.

Een tekstpagina kiezen

Zoek het nummer van de pagina in de inhoudsopgave en toets dit in door de cijfertoetsen te gebruiken. Het nummer van de pagina verschijnt linksboven op het scherm.

De paginateller zal uw pagina gaan zoeken. Wanneer deze gevonden is, verschijnt deze op het scherm.

Om naar de volgende tekstpagina te gaan drukt u op PR+

Om naar de vorige tekstpagina te gaan drukt u op PR-

Wanneer u terug wilt naar de inhoudsopgave drukt u op de P100-toets.

Mix van beeld en tekst

Om een pagina te bekijken terwijl u een tv-programma aan het kijken bent kunt u op de Mix-toets drukken. De tekst wordt nu over het beeld heen geprojecteerd.

Door nogmaals op de Mix-toets te drukken keert u terug naar alleen teletekst.

Het zoeken van een pagina terwijl u tv kijkt.

Als u in teletekst bent kunt u op de toets met Update drukken. De tv geeft dan het gewone tv-beeld terwijl het nummer van de tekstpagina linksboven in beeld blijft.

Voer het paginanummer in met de cijfertoetsen.

De bovenste regel van de tekstpagina verschijnt, terwijl teletekst uw pagina zoekt. Wanneer deze gevonden is zal het nummer linksboven in beeld zichtbaar blijven.

Druk nogmaals op de toets met Update om de geselecteerde pagina te kunnen lezen.

Dubbele teksthoogte

Als u problemen heeft met het lezen van de tekst op het beeldscherm, kunt u de hoogte van de tekst verdubbelen.

Druk op de toets voor Doub teksthoogte. De bovenste helft van de pagina wordt dan in dubbele teksthoogte weergegeven.

Druk nogmaals op de toets voor Doub teksthoogte en de onderste helft van de pagina verschijnt in Doub teksthoogte.

Nogmaals op deze toets drukken, zorgt er voor dat u weer de volle dige pagina voor u hebt.

Pagina vasthouden

Als de gekozen tekstpagina subpagina's bevat, zullen deze automatisch op volgorde worden getoond met wat vertraging zodat u de hele pagina kunt lezen.

Om deze beweging te stoppen, kunt u de toets met Hold indrukken. Linksboven verschijnt dan STOP.

Om weer verder te gaan door de subpagina's kunt u nogmaals de toets met Hold indrukken.

Een subpagina kiezen

Als de tekstpagina die u bekijkt subpagina's bevat, dan wordt het subpaginanummer samen met het totale aantal getoond aan de rechterkant van het scherm, bijvoorbeeld 1/7

Om een subpagina te kiezen drukt u op de Subtoets. Het nummer linksboven wordt vervangen door S gevolgd door 4 asterisken.

Voer het nummer van de subpagina in met de cijfertoetsen, zodanig dat er voor subpagina 1 S0001 staat.

Teletekst zoekt nu naar die subpagina. Dat kan enige tijd duren. Om naar de tv te kijken tijdens het zoeken drukt u op de toets met Update.

Wanneer de pagina gevonden is, verschijnt deze linksboven op het scherm.

Druk nogmaals op de toets met Update om de tekstpagina te bekijken.

Oproepen van verborgen informatie

Druk op de toets met Rev om verborgen informatie op te roepen (antwoorden op puzzels, etc.).

Druk nogmaals op de Rev-toets om deze informatie weer te verbergen.

Klok

Druk op Sub terwijl u een tv-programma bekijkt en u krijgt de tijd in beeld.

Sneltekst

Onderaan het teletekstscherm bevindt zich een rij met indexeringen in rood, groen, geel en blauw.

De afstandsbediening heeft een rij gekleurde toetsen die corresponderen met de gekleurde balken op het scherm.

Door één van de gekleurde toetsen in te drukken komt u direct op de pagina die met die indexering correspondeert.

Toptext (optioneel)

Onder het teletekstschem verschijnt een rij onderwerpen in het geel en blauw.

Als u op de blauwe of gele toetsen van de afstandsbediening drukt, selecteert u de overeenstemmende onderwerpen.

De volgende pagina kan geselecteerd worden door op de rode toets te drukken.

De volgende pagina selecteert u met de groene toets.

Opmerking: De Fastext en toptext zijn niet op iedere zender beschikbaar.

Externe apparatuur aansluiten

Koptelefoon (optioneel)

De koptelefoon moet een impedantie hebben tussen 8 en 32 ohm en een 3,5 mm stereoplug.

Stop de plug van de koptelefoon in de ingang voor de koptelefoon op de tv.

Kies het SOUNDmenu om de koptelefoon in te stellen.

18 Een videorecorder aansluiten

① Via SCART

Zorg dat de tv en de videorecorder allebei uit staan.

Stop het ene uiteinde van de SCARTkabel (niet meegeleverd) in de achterkant van de videorecorder en het andere uiteinde in de SCARTaansluiting aan de achterkant van de tv.

Zet de videorecorder en de tv aan.

Druk op AV op de afstandsbediening om AV1, AV2 of AV3 te kiezen, corresponderend met de SCARTaansluiting aan de achterkant van het toestel.

Let op:

U kunt een extern RGB toestel via Scart1 aansluiten. Hiervoor heeft u een volledige scartkabel nodig.

② Via RCA (optioneel)

Zorg dat de tv en de videorecorder allebei uit staan.

Stop het ene uiteinde van de RCA-kabel in de video- en audioingangen achterin de videorecorder en het andere uiteinde in de video- en audioingangen achterin de tv.

Als het geluid mono is gebruikt u Audio Input I. U kiest dan in het SOUND-menu MONO.

Druk herhaaldelijk op AV en kies de AV3 modus bij modellen met twee scartaansluitingen of de AV4 modus bij modellen met maar drie scart-aansluiting.

③ Via de antenneaansluiting.

Zorg dat de tv en de videorecorder allebei uit staan.

Haal de antenne uit de tv en stop deze in de aansluiting voor de antenne achterin de videorecorder (als die er is).

Stop een coaxiaalstekker in de RF-uitgang achterin de videorecorder en het andere eind in de antenne-ingang van de tv.

Zet de videorecorder en de tv allebei aan. Als uw videorecorder voorzien is van een testsignaal, moet u dit aanzetten (zie de bedieningshandleiding van de videorecorder).

Kijk onder het kopje "Afstellen van de tv" en voer de afstelprocedure uit voor het testsignaal van de videorecorder. Kies een programma nummer 0 of tussen 55 en 99.

④ S-videospeler.

Als u een S-videospeler heeft, kunt u deze verbinden met de tweede scartingang (optioneel) via een adapter voor scart naar S-video/RCA-audio (niet meegeleverd).

Druk AV 3 keer in om AV-2S te kiezen (beschikbaar bij modellen met 2 scartingangen).

⑤ Via de RCAkabel en S-videoingang.

U kunt het ook via de S-videoingang van de tv verbinden (optioneel).

Stop de S-videostekker in de S-videoingang en de audiokabels in de audioingangen.

Druk herhaaldelijk AV in om AV3S te kiezen bij modellen met 2 scartaansluitingen en AV4S bij modellen met drie scartaansluiting.

Het aansluiten van een DVD-speler.

① Via SCART

Zorg dat de tv en de DVD-speler allebei uit staan.

Steek het ene uiteinde van de SCART-kabel (niet meegeleverd) in de achterzijde van de DVD-speler en het andere uiteinde in één van de SCARTingangen aan de achterkant van de tv.

Zet de DVD en de tv aan.

Druk op AV van de afstandsbediening om AV1, AV2 of AV3 te kiezen, zodat het correspondeert met de SCARTaansluiting die u gebruikt aan de achterkant van de tv.

② Via RCA-kabel (optioneel)

Zorg dat de tv en de DVD-speler allebei uit staan.

Steek het ene uiteinde van de RCA-kabel in de video- en audioaansluitingen aan de achterkant van de DVD-speler en het andere uiteinde in de video- en audioaansluitingen van de tv.

Druk herhaaldelijk op AV en kies de AV3-modus voor modellen met 2 SCART-aansluitingen en de AV4-modus bij modellen met drie SCART-aansluiting.

③ Via de RCA-kabel en S-videoingang.

U kunt het ook aansluiten via de S-videoingang van de tv (optioneel).

Steek de S-videostekker in de S-videoingang en de audiodraden in de audioingangen.

Druk herhaaldelijk op AV en kies de AV3S-modus voor modellen met 2 SCART-aansluitingen en de AV4S-modus bij modellen met drie SCART-aansluiting.

Het aansluiten van een decoder.

① Via SCART

Zorg dat de tv en de decoder allebei uit staan.

Steek een uiteinde van de SCART-kabel (niet meegeleverd) in de achterkant van de decoder en het andere eind in de SCART1 aan de achterkant van de tv.

Zet de decoder en de tv aan.

Druk op de AV toets van de afstandsbediening om AV1 te selecteren.

② Via RCA-kabel (optioneel).

Zorg dat de tv en de decoder allebei uit staan.

Steek het ene eind van de RCA-kabel in de video- en audiobussen aan de achterkant van de decoder en steek het andere eind in de video- en audiobussen van de tv.

Druk herhaaldelijk op de AV-toets en kies AV3-modus bij modellen met twee scart-aansluitingen en AV4-modus bij modellen met drie scart-aansluiting.

Let op:

U kunt opnemen van het ene externe toestel naar het andere via de tv door het playbackapparaat aan te sluiten op SCART1 en het opnameapparaat aan te sluiten op SCART2,SCART3 en door vervolgens AV1 te kiezen.

U kunt ondertussen geen tv kijken. U kunt apparatuur die NTSC ondersteunt op de tv aansluiten via de SCARTingangen en de kleur bijregelen via het PICTURE-menu (beeldmenu)

Kies TINT met PR- en gebruik de VOL+/VOL- om de kleur aan te passen.

Een videorecorder en een digitale satelliet ontvanger aansluiten

Het aansluiten van een camcorder op uw tv.

Het aansluiten van een spelcomputer op uw tv.

Hulp en bedieningstips

De tv doet het niet.

Zorg dat de stekker in het stopcontact zit.

Slecht beeld

• Is de antenne aangesloten?
- Als u een kamerantenne gebruikt is die dan goed gericht voor het beste signaal?
- Zorg dat de antenne niet te dicht bij neonverlichting, luidsprekers enz. staat.

- Probeer de richting van de buitenantenne aan te passen. Hoge gebouwen en heuvels kunnen spookbeelden of dubbele beelden veroorzaken.

- De beeldkwaliteit kan worden verminderd doordat twee externe bronnen tegelijkertijd zijn aangesloten. Haal er één weg.

- Stel de fijnafstelling bij.

Geen beeld.

• Zit de antenne er goed in?
- Zit er een breuk in de antennekabel?
- Zijn alle stekkers in de antennekabel goed gemonteerd?
- Heeft u de goede toetsen op de afstandsbediening ingedrukt?

Geen geluid

• Staat het geluid af? Druk op de mute-toets.
  • Staat het volume laag?
• Is de koptelefoon aangesloten?

Er komt slechts uit één luidspreker geluid.

• Is de balans soms naar één kant gezet? Zie het Soundmenu (menu voor geluid).
• Als u externe luidsprekers heeft, is er dan een los geraakt?

Geen respons op de afstandsbediening.

• Probeer nieuwe batterijen.
- Zit er een obstakel tussen de afstandsbediening en de tv?

Als niets het doet.

Als u de bovenstaande oplossingen heeft geprobeerd en er geen enkele lijkt te werken, probeer dan de tv uit te zetten en weer opnieuw aan te zetten.

Als dit ook niet werkt, ga dan naar uw leverancier of naar een tv-reparateur. Probeer nooit zelf een kapotte tv te repareren.

Symptomen

Oplossingen

Probeer ander kanaal, als dat goed is, ligt het aan het kanaal

Controleer antenne achterin

Controleer op antennekabelbreuk

Antenne opnieuw richten

Plaatselijke interferentie van ander apparaat

Pas fijnafstelling aan

Pas helderheid aan

Pas contrast aan

Is het programma wel in kleur?

Controleer aan/uit

√

√

√

√

√

√

Slecht geluid, beeld goed

√

√

√

Slecht beeld, geluid goed

√

√

√

√

√

√

√

Zwak beeld

√

√

√

√

√

Onscherp beeld

√

√

√

√

Dubbel beeld

√

√

√

√

√

Lijnen in beeld

√

√

√

√

√

√

Verwrongen beeld

√

√

√

√

Slechte ontvangst bij sommige kanalen

√

√

√

√

√

√

√

Horizontale strepen

√

√

√

√

Het beeld rolt verticaal

√

√

√

√

√

Slechte kleur

√

√

√

√

√

√

√

√

√

√

Geen kleur

√

√

√

√

√

√

√

Afstandsbediening werkt niet

√

√

Tv reageert niet op commando's

√

Teletekst rolt op en neer

√

Onjuiste kleur, kleurenvlekken

√

√

Tabel met technische specificaties

Beeldbuis Grootte /type	24”16:9 SF	25”4:3	26”16:9 PF	28”4:3	28”16:9 SF	28”16:9 PF	29”4:3 SF	29”4:3 PF	32”16:9 SF	32”16:9 PF	33”4:3
Beeldgrootte	61 cm	63 cm	70cm	70 cm 7	cm 72	cm 82	cm 82	cm 84 cm
Zichtbare beeldgrootte	56 cm	59 cm	66cm	66 cm 6	cm 68	cm 68	cm 77 cm	cm 77 cm	80 cm
Geluids capaciteit (%10 THD)	2x10 W	2x10 W	2x10 W	2x10 W	2x10 W	2x10 W	2x10 W	2x10 W	2x10 W	2x10 W
Stroom-verbruik	85 W	85 W	90 W	90 W	90 W	90 W	95 W	95 W	95 W	95 W	115 W
Stroom-verbruik bij stand-by	3 W	3 W	3 W	3 W	3 W	3 W	3 W	3 W	3 W	3 W	3 W
Subwoofer	—	—	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.
Dolby virtual	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.	Opt.

SF : Super vlakke beeldbuis

16:9 : Breedbeeld tv

PF : Puur vlakke beeldbuis

4:3 : Conventionele tv

Let op:

Wanneer u een subwoofer wilt gebruiken kost dit 20W extra stroomverbruik en dit verschaft een extra geluidscapaciteit van maximaal 20W.

Stroomvoorziening Wisselspanning 230-240V 50Hz

Aantal voorprogrammeerbare programma's .... 100

Radio frequentie antenne invoer 75 ohm (ongebalanceerd)

Luidsprekerimpedantie 8 ohm

Audio uitvoer......Mono/Stereo/NICAM (optioneel)

Batterijen 2xAAA

Te ontvangen kanalen VHF (band I, kanalen 2-4)

VHF (band III, kanalen 5-12)

UHF (kanalen 21-69)

kabel-tv (S1-S20/S21-S41)

Let op: Uw tv is er op gemaakt om slechts één van deze kleur- en geluidssysteem opties te ontvangen. Dit is gebaseerd op de standaard in uw land en kan niet worden veranderd door de gebruiker behalve BG/DK en BG/LL'. Wanneer beide systemen beschikbaar zijn (dus BG of DK en BG of LL'). Hiervoor kunt u "Het afstellen van uw tv" lezen. VOOR NEDERLAND is dit het PAL BG syteem

Dit symbool op het product of in de instructies betekent dat uw uitgediende elektrische en elektronische apparatuur apart van andere huishoudelijke producten afgedankt dient te worden. Er zijn afzonderlijke recycling verzamelsystemen in de EU.

Raadpleeg uw plaatselijke bestuur of de handelaar waar u het product hebt gekocht voor nadere details.

Informatie: www.akai.nl
