Producttype	Scooter
Merk	SYM
Model	DD50 Fix
Afmetingen (L x B x H)	1660 x 630 x 1020 mm
Wielbasis	1155 mm
Droog gewicht	80 kg
Motortype	2-takt, 1 cilinder, geforceerde luchtkoeling
Cilinderinhoud	49,4 cc
Vermogen	2,1 kW bij 6.750 tpm
Koppel	3,5 Nm bij 5.500 tpm
Brandstof	Euro 95
Brandstoftankinhoud	6,1 L
2-takt olietankinhoud	1,2 L
Transmissieolie	100 cc (SAE 75W-90)
Startmethode	Elektrisch en kickstarter
Voorrem	Schijfrem (160 mm)
Achterrem	Trommelrem (95 mm)
Voorband	3.00-10 42J
Achterband	3.00-10 42J
Bandenspanning voor	1,5 kg/cm²
Bandenspanning achter	2,25 kg/cm²
Accu	12V 3Ah, onderhoudsvrij
Zekering	7A
Bougie	BR 8HSA
Bagageruimte max. belasting	10 kg
Stuurslot	Ja
Helmhaak	Ja

Veelgestelde vragen - DD50 Fix SYM

Hoe start ik de scooter?

Zet de scooter op de middenbok, zet het contact op 'AAN', trek een van de remmen in en druk op de elektrische startknop. Geef geen gas. Als de motor niet aanslaat, gebruik dan de kickstarter.

Welke 2-takt olie moet ik gebruiken?

Gebruik een hoogwaardige half- of vol-synthetische 2-takt olie, zoals Motul Scooter Power 2T. Vul de olietank bij via de vuldop onder de buddyseat.

Wat is de aanbevolen bandenspanning?

Voorband: 1,5 kg/cm². Achterband: 2,25 kg/cm². Controleer regelmatig de spanning met een geijkte meter.

Hoe vaak moet ik de transmissieolie verversen?

Elke 5.000 km of 5 maanden. Gebruik Motul GEAR 300 (SAE 75W-90). De inhoud is 100 cc, bij verversen 80-90 cc.

Wat te doen als de scooter niet start?

Controleer of het contact op 'AAN' staat, of er voldoende brandstof is, of de remmen zijn ingeknepen en of de zekering intact is. Probeer de kickstarter. Als het probleem aanhoudt, ga naar een SYM-dealer.

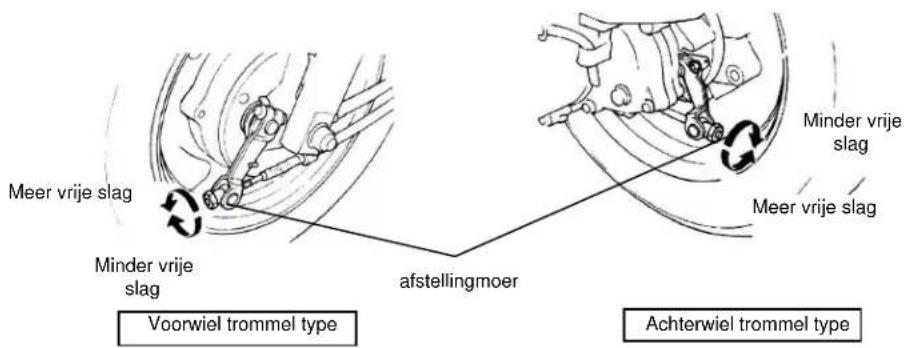

Hoe stel ik de remmen af?

De vrije slag van de remhendels moet 10-20 mm zijn. Draai aan de afstelmoer van de remkabel tot de speling correct is. Controleer ook de slijtage-indicator op de remtrommel.

Hoe open ik de buddyseat?

Steek de sleutel in het contactslot, druk in en draai naar rechts (stand 'SEAT OPEN'). Bij draaiende motor draai je de sleutel gewoon naar rechts. Druk het zadel naar beneden om te vergrendelen.

Wat is de maximale belading van de bagageruimte?

Maximaal 10 kg. Houd er rekening mee dat de ruimte warm kan worden door de motor. Laat geen waardevolle spullen achter tijdens het wassen.

Welke bougie wordt aanbevolen?

Gebruik een bougie van het type BR 8HSA. De elektrodeafstand moet 0,6-0,7 mm zijn. Vervang de bougie volgens het onderhoudsschema.

Hoe onderhoud ik de accu?

De accu is onderhoudsvrij. Reinig de polen met een staalborstel indien nodig. Bij langdurige stilstand, demonteer de accu en bewaar deze volledig geladen op een warme plaats.

GEBRUIKSAANWIJZING DD50 Fix SYM

1. Inhoudsopgave .... 1

2. Locatie bedieningsorganen....3

3. Voor het rijden....5

4. Veilig rijden 5

5. Het rijden .... 5

6. Gebruik originele onderdelen....6

7. Aflezen van dashboard 6

Meters 6

Contactslot 7

Schakelaars 7

Buddyseat slot 8

Helmhaak 8

Bagageruimte 9

Benzinetankdop....9

Remmen....9

Parkeren....9

1. Belangrijke veiligheidspunten bij het starten 10

2. Tips bij wegrijden 10

Bediening van het gashandel 10

1. Inspectie en onderhoud voor het rijden.... 11

Dagelijkse inspectie....11

Controle en vervanging motorolie....11

Controle benzineniveau....11

Controle en vervanging transmissieolie.... 11

Controle en vrije slag van de remmen....12

Afstelling en vrije slag gashandel 13

Controle en onderhoud van de accu 13

Banden inspectie....14

Inspectie stuur- en voorvork 14

Controle en vervanging van de zekeringen 15

Controle van de richtingaanwijzers en claxon 15

Controle voor- en achterlampen....15

Controle remlicht....15

Controle benzine lekkage....15

Controle smeerpunten....15

Controle bougie....16

Controle luchtfilter 16

1. Storingsdiagnose schema.... 17

Wanneer de scooter niet start 17

1. Periodiek onderhoudsschema.... 18

2. Specificaties.... 19

3. Naschrift....20

2. Locatie bedieningsorganen

3. Voor het rijden

Deze handleiding beschrijft het juiste gebruik van deze scooter. Ook worden veilig rijden, eenvoudige inspectie methoden en controles van de scooter in deze handleiding besproken.

Voor een veiliger en comfortabeler gebruik van de scooter is het noodzakelijk deze handleiding goed door te lezen.

Bedankt voor uw keuze

Om de prestaties van uw scooter op het juiste niveau te houden, is het belangrijk om het periodieke onderhoud en controles door uw dealer te laten uitvoeren. Wij adviseren u om na 300 km rijden met uw nieuwe scooter naar de SYM dealer te gaan voor controle en afstelling. Na de eerste beurt dient u om de 1000 km naar de dealer te gaan voor periodiek onderhoud.

- Wanneer de specificaties en constructie van de scooter anders zijn dan de in deze handleiding afgebeelde scooter zullen de diagrammen en gegevens bij de afgebeelde scooter horen.

4. Veiliq rijden

Het is belangrijk dat u ontspannen en juist gekleed bent alvorens u op de scooter stapt. Houdt u aan de geldende verkeersregels, denk na bij de acties die u in het verkeer doet en wees voorzichtig wanneer u medeweggebruikers inhaalt.

Ter herinnering:

• Draag altijd een goedgekeurde helm en draag deze op de juiste manier.
• Draag stevige en praktische kleding of motorkleding. Loszittende kleding kan door de wind openwaaien en in de weg zitten bij de handels, wat het veilig rijden kan beïnvloeden.
• Draag goede schoenen met lage hakken.
• Houdt het stuur met 2 handen vast wanneer u rijdt. Rijdt nooit met 1 hand.
• Houdt u aan de snelheidslimieten, opgelegd door uw overheid.
• Zorg voor uw scooter zoals het onderhoudsschema voorschrijft.

5. Het rijden

• Houdt uw armen en benen in een voor u comfortabele houding. Zorg er wel voor dat u toch snel bij de bedieningsorganen kunt om in te kunnen spelen op veranderende verkeersituaties.
• De houding van de rijder is van groot belang voor de veiligheid. Zit altijd recht op de scooter. Wanneer u te ver achterop zit neemt de druk en daarmee de grip op het voorwiel af.
• Uw lichaamsgewicht heeft veel invloed op het rijgedrag van de scooter, houdt daar rekening mee.
• Op ongelijke wegen met kuilen en hobbels kan uw scooter instabiel worden. Pas uw snelheid aan aan de omstandigheden waarin u rijdt.
• Laad geen bagage op de treeplank, de treeplank is er voor de voeten van de bestuurder. U heeft de ruimte tussen de buddyseat en het stuur nodig om te sturen.

GEVAAR:

- Wanneer u teveel gewicht op de scooter laadt zal deze instabiel stuurgedrag vertonen.

GEVAAR:

• Laad geen bagage waar geen voorziening is getroffen voor bagage.
• Plaats geen doeken tussen de 'buddy bak' en de motor. Hierdoor zou de motor vast kunnen lopen.

SUGGESTIE:

Om de prestaties van uw scooter te maximaliseren en het 'leven' van de scooter te verlengen:

De eerste 1000 km is de inrijd periode, geef niet meteen vol gas maar laat de scooter rustig op toeren komen.

6. Gebruik originele onderdelen

Om de beste prestaties van uw scooter te behouden is het belangrijk om kwaliteits onderdelen te gebruiken. Originele SYM onderdelen zijn met dezelfde precisie geproduceerd als de rest van uw scooter. Gebruik daarom altijd originele SYM onderdelen. Deze kunt u laten monteren bij de SYM dealer.

Het gebruik van niet originele onderdelen kan de kwaliteit van uw scooter schaden. De kwaliteit van uw scooter kan dan ook niet langer gegarandeerd worden door de fabriek. De garantie op uw scooter komt te vervallen.

- Gebruik altijd originele SYM onderdelen om de maximale prestaties en levensduur van uw scooter te waarborgen.

7. Aflezen van dashboard

Meters

WAARSCHUWING:

Veeg plastic onderdelen nooit met bijtende of oplosmiddelen af. Deze delen zullen er dof van worden of op andere wijze beschadigen.

1. Brandstofmeter

De wijzer van de meter geeft aan hoeveel brandstof er nog in de benzinetank zit. Als het contact uit staat, staat de meter op "E". Wanneer de "E" wordt aangewezen als het contact aan is, is de tank leeg. Er moet benzine getankt worden.

2. Richtingaanwijzer lampje

Dit lampje knippert op dezelfde frequentie als de richtingaanwijzers.

3. Grootlicht lampje

Dit lampje brandt wanneer u grootlicht op heeft staan.

4. Motorolie waarschuwingslampje

Dit lampje gaat branden als de olie op is en bijgevuld dient te worden.

WAARSCHUWING:

• Wanneer de scooter blijft rijden met een brandend olielampje, zal de motor uiteindelijk vastlopen door een gebrek aan olie. Laat uw SYM dealer de scooter nakijken.
• Gebruik een goede half of vol synthetische 2-takt olie van een goed merk. Gebruik geen olie die gekocht is bij tankstations, bouwmarkten, supermarkten of andere zaken die geen directe relatie hebben met de scooterbranche.

※DOOR SYM GEADVISEERDE 2-TAKT OLIE: MOTUL SCOOTER POWER / 2T.

5. Snelheidsmeter

Deze toont uw snelheid in km/uur.

6. Kilometerteller

Deze teller geeft het aantal kilometers aan dat de scooter gereden heeft.

ARSCHUWING:

Let op uw snelheid.

Contactslot

"AAN" positie

• De motor kan gestart worden vanuit deze positie.
• De sleutel kan niet uit het contact gehaald worden.

"UIT" positie

• De motor is uit en kan niet gestart worden vanuit deze positie.
• De sleutel kan in deze positie verwijderd worden.

- Om deze te openen draait u de sleutel om van "uit" naar "benzinetankdop open".

"SLOT" positie

• Draai het stuur helemaal naar links en druk het slot met de sleutel in. Draai de sleutel vervolgens naar de "LOCK" positie, links.
• In deze positie staat de scooter op stuurslot en kan de sleutel worden verwijderd.
• Om het stuurslot eraf te halen draait u de sleutel van "LOCK" naar "OFF".

• Draai de sleutel indrukkend vanuit de "UIT" positie naar rechts. Het buddyseatslot zal ontgrendelen en u kunt deze opklappen.
• Wanneer de sleutel op "AAN" positie naar rechts gedraaid wordt zal het buddyseatslot zich ook ontgrendelen.

LET OP:

• Wanneer de scooter rijdt, kunt u het contactslot niet bedienen. U zou tijdens het rijden de stroomtoevoer uitzetten en een ongeluk kunnen veroorzaken.
• Vergeet niet de sleutel uit het contact te halen wanneer u de scooter op stuurslot heeft gezet.
• Als het contact op "AAN" blijft staan zonder dat de motor loopt zal uw accu langzaam leeglopen.

Schakelaars

Groot/Klein Licht schakelaar

- Licht Schakelaars

Wanneer de lichtschakelaar in deze positie staat gaan de koplamp, het achterlicht en de dashboardverlichting aan.

Wanneer de schakelaar in deze stand staat is alle verlichting uit.

• Electrische start schakelaar

START

Dit is de electrische start schakelaar.

Wanneer het contactslot op de positie "AAN" staat en u de rem intrekt terwijl u op deze schakelaar drukt, zal de scooter starten.

Dit systeem is ontworpen voor uw veiligheid. U moet de rem vasthouden als u de scooter start. Zonder de rem in te houden zal de scooter niet starten.

Let op:

• Laat de startknop los op het moment dat de scooter aanslaat. Druk de schakelaar niet in als de motor draait, dit kan resulteren in motorschade.
• Gebruik tijdens het starten geen lichten, richtingaanwijzers of de claxon.

• Groot/klein lichtschakelaar

Om te schakelen tussen groot en klein licht gebruikt u deze schakelaar.

Groot licht.

Dimlicht. (stadsgebruik)

• Richtingaanwijzerschakelaar

De richtingaanwijzers kunt u gebruiken om het overige verkeer te laten weten dat u van rijbaan verandert of af wilt slaan. Zet het contact op "AAN" en beweeg de richtingaanwijzer schakelaar naar links of naar rechts. Vervolgens zullen de richtingaanwijzers aan de linker of rechter kant gaan knipperen.

Richting aangeven naar rechts.

Richting aangeven naar links.

- Claxon schakelaar

Druk op deze schakelaar wanneer het contact op de "AAN" positie staat en u hoort de claxon.

LET OP:

- Druk niet nodeloos op de claxon.

Buddyseat slot

- Ontgrendelen:

Motor is uit:

Steek de contactsleutel in het contactslot, druk het slot met de sleutel in en draai het naar rechts. Vervolgens kan de buddyseat worden opgeklapt.

Lopende motor:

Draai de sleutel naar rechts en de buddyseat kan worden opgeklapt.

LET OP:

Leg de sleutel nooit in de ruimte onder de buddyseat.

- Vergrendelen:

Druk het zadel naar beneden en hij wordt automatisch vergrendeld.

Helmhaak

- Open het opbergcompartiment onder de buddyseat, haal het bandje van uw helm door de haak en sluit de buddyseat.

LET OP:

- Maak geen gebruik van de helmhaak wanneer u rijdt, uw scooter zou erdoor kunnen beschadigen.

Bagageruimte

• Deze ruimte bevindt zich onder de buddyseat.
  ● Maximum laadgewicht: 10 kg.
• Zorg dat het slot na openen weer goed op slot gaat.
  Haal waardevolle spullen uit de bagageruimte voordat u de scooter gaat wassen. Dit om te voorkomen dat de spullen nat worden.
• Houdt er rekening mee dat het warm wordt in de bagageruimte door de warmte van de motor.

Benzinetankdop

1. Doe de sleutel in het contactslot, draai deze naar links en de tankdop gaat open

2. Om de tank te sluiten drukt u de dop in.

LET OP:

• De scooter moet bij het tanken op de middenbok staan met de motor uit.
• Wanneer u de benzinetank overvult zal de overtollige benzine door een slang langs de onderkant van de scooter worden afgevoerd naar de grond. Dit is belastend voor het milieu.
• Zorg dat de benzinetankdop na het tanken weer goed is gesloten.

Remmen

• Gebruik de voor- en de achterrem tegelijk.
• Rem niet abrupt.
• Tijdens het remmen verkrijgt u de beste stabiliteit wanneer u beide remmen gebruikt.
• Houdt bij regen rekening met een verminderde grip op de weg. Rem rustig en minder hard dan u in droge condities zou doen.

Parkeren

1. Stap aan de linkerkant af nadat de motor is uitgezet en zet de scooter (zoals hieronder beschreven) op de hoofdstandaard (middenbok).
2. Houdt het stuur met de linkerhand vast en pak de handgreep aan de achterkant van de scooter met de rechterhand.
3. Druk op de hoofdstandaard met de rechtervoet en druk de middenbok stevig naar de grond.

Herinnering: Zet de scooter op stuurslot en haal de sleutel eruit als diefstalpreventie.

Let op:

Parkeer uw scooter op een plaats waar het overige verkeer er geen hinder van heeft.

8. Belangrijke veiligheidspunten bij het starten

Let op:

• Controleer de olie- en benzinevoorraad voordat u gaat rijden.

• Om de scooter te starten moet de scooter op de middenbok staan met het achterwiel van de grond.

• Zet het contactslot in de "AAN" stand.

• Trek de rem in.
• Geef geen gas en druk op de elektrische startknop wanneer u de rem in heeft getrokken.

CONTACTSLOT

LET OP:

• Als de scooter na 3 tot 5 seconden niet aanslaat kunt u het gas voorzichtig een 1/8\~1/4 slag opendraaien. Druk dan opnieuw de startknop in.
• Om schade aan de startmotor te voorkomen verzoeken wij u de startknop niet langer dan 15 seconden in te houden.
• Als de motor nog niet is aangeslagen nadat u de startknop 15 seconden heeft ingehouden, wacht dan 10 seconden voordat u opnieuw probeert te starten.
• Als de scooter een langere tijd heeft stil gestaan is het vaak lastiger om hem weer te starten. De oorzaak hiervan ligt bij het verouderen van de benzine. U wordt geadviseerd de kickstarter (zie beschrijving hieronder) te gebruiken. Houdt de gashandle hierbij dicht.
• Het kan een paar minuten duren om de motor op te warmen.
• Een verbrandingsmotor produceert gassen die belastend zijn voor uw gezondheid. Laat de motor van uw scooter niet draaien in een afgesloten ruimte.

【DE KICKSTARTER】

• Zet het contact op 'AAN' en druk met de voet het kickstarterpedaal met kracht naar beneden. Houd het gashandel hierbij dicht.
• Wanneer de scooter niet aanslaat, draai het gashandle 1/8\~1/4 slag open en gebruik het kickstarterpedaal opnieuw.
• Na het starten van de scooter kan het kickstartpedaal weer terug in de originele positie.

LET OP:

• Houd de scooter goed vast wanneer u de kickstarter gebruikt.
• Gebruik af en toe de kickstarter om het mechaniek in bedrijf te houden.

9. Tips bij wegrijden

Bediening van het gashandel

• Draait u het gashandel naar voren dan draait u het gas dicht.
• Draait u het gashandel naar achteren dan draait u het gas open.

Acceleratie
Deceleratie

10. Inspectie en onderhoud voor het rijden

Dagelijkse inspectie

Controle Items Controle punten
Motor olie Zit er genoeg olie in?
Benzine Zit er genoeg benzine in de tank?
Rem	Voor Vrije slag 10~15 mm
	Achter Vrije slag 10~20mm
Banden	Voor Banden spanning Standaard: 1.5 kg/cm 2
	Achter Banden spanning Standaard: 2.25 kg/cm 2
Stuur Vreemde trillingen of niet vrij draaien?
Snelheidsmeter, spiegels en verlichting	Werken deze items zoals het behoort? Is de verlichting aan de achterkant van de scooter goed zichtbaar?
Montage van onderdelen Zijn er losse schroeven of moeren?
Niet normale punten Zijn oude problemen	goed opgelost?

LET OP:

Als er zich tijdens de inspectie problemen voordoen, verhelp deze problemen dan voordat u met de scooter gaat rijden. Breng uw scooter, indien nodig, naar de SYM dealer voor een inspectie of reparatie.

Controle en vervanging motorolie

Controle:

• Zet de contactschakelaar in de 'AAN' positie. Als het olie controle lampje blijft branden is de olievoorraad in de olietank te laag. Vul de olie bij met de geadviseerde olie.
• Controleer de olietank en leidingen op lekkage.

LET OP:

• Wanneer de scooter blijft rijden met een brandend olielampje, zal de motor uiteindelijk vastlopen door een gebrek aan olie. Laat uw scooter door de SYM dealer nakijken als het lampje blijft branden.
• Gebruik een goede half of vol synthetische 2-takt olie van een goed merk. Gebruik geen olie die gekocht is bij tankstations, bouwmarkten, supermarkten of andere zaken die geen directe relatie hebben met de scooterbranche.

※DOOR SYM GEADVISEERDE 2-TAKT OLIE: MOTUL SCOOTER POWER / 2T.

Olie vervangen:

1. Zet de scooter op gelijke grond, maak de bagageruimte onder de buddyseat open en verwijder de olietankdop en vul de olie bij.
2. Vul de olie bij tot deze op niveau is.
3. Schroef de dop op de tank totdat deze weer vastzit en sluit de bagageruimte op de eerder beschreven wijze.

Additionele olie vermelding:

• Gebruik de in deze handleiding voor geschreven olie. Ieder type Motul 2-takt olie voor scooters kan gebruikt worden.
• Zorg dat er geen vuil of andere materialen in de olietank komt wanneer u olie bijvult.
• Vul de olietank niet te vol.
• Wees er zeker van dat u de dop goed heeft aangedraaid.

Controle benzineniveau

• Zorg dat de scooter op gelijke grond staat. Zet het contact op positie 'AAN', de benzinemeter geeft de inhoud van de tank weer.
• Wanneer er geen beweging meer te constateren is in het benzine niveau kan de benzine meter kapot zijn. Ga naar uw SYM dealer, hij helpt u verder.

Notitie: Om de tankinhoud te controleren hoeft u de scooter alleen op contact te zetten, u hoeft niet te starten.

Controle en vervanging transmissieolie

Controle:

• Zet de scooter op de middenbok op gelijke grond en wacht 5 minuten zodat het olieniveau zich stabiliseert. Verwijder de bout die het olie-vul gat afsluit en controleer of de olie bij de onderste rand van dit gat komt.
• Voeg olie toe totdat deze weer uit hetzelfde gat stroomt. Laat de olie uitlekken in een opvangbak.

Olie vervangen:

• Zet de scooter op de middenbok op gelijke grond. Verwijder de bout die het olie-vulgat afsluit, en draai de aftapbout los. Vang de oude olie die uit het aftap gat komt op in een bak.
• Zet de aftapbout weer goed vast. Vul de transmissie ruimte zoals boven beschreven. Zet de bout van het vulgat weer goed vast.

※ Geadviseerde olie: Motul GEAR 300 (SAE 75W-90)

Controle en vrije slag van de remmen

CONTROLE: (Controleer dit zonder draaiende motor.)

Controleer de vrije speling van de remhandels zoals afgebeeld. De speling zou tussen de 10\~20mm moeten zitten.

AFSTELLING

De indeuking van de rem afstellingmoer moet uitgelijnd zijn met de 'pin'. (zie figuur rechts)

10\~20mm

Wanneer de speling binnen de tolerantie valt controleer dan de slijtage indicator op de remtrommel. Dat is het teken "△" dat bij de remsleutel te vinden is. Wanneer de wijzer (gemonteerd op de remsleutel) dit teken

• Draai aan de afstellingmoer van de achterremkabel totdat de speling binnen de aangegeven waarden valt.
• Na afstellen trekt u de beiden remmen in totdat u de werking van de remmen voelt.
• Meet de speling met een lineaal.

Inspectie van de schijfrem Alleen van toepassing voor modellen met schijfrem

- Inspecteer het remsysteem op lekkage en beschadigingen. Wanneer er sprake is van lekkage of beschadigingen, ga dan naar uw SYM dealer.

- Parkeer de scooter op de middenbok op gelijke grond. Check het niveau van de remvloeistof, deze moet boven het minimum staan. - Geadviseerde remvloeistof: Motul dot 5.1.

Controleer de rem aan de achterkant van de remklauw. De remblokken dienen vervangen te worden wanneer de slijtagelimiet bereikt is. Laat uw SYM dealer dit doen.

1. Maak de schroeven los en verwijder het hoofdremcilinder deksel.
2. Veeg vuil weg zodat het niet in het remvloeistof reservoir kan komen.
3. Verwijder het membraan.
4. Voeg remvloeistof toe tot het maximum niveau.

5. Zet de membraanplaat en het membraan terug, gevolgd door de deksel.

6. Laat geen vreemde materialen in het hoofdremcilinder reservoir vallen. Draai de schroeven voorzichtig maar zeker aan.

GEVAAR:

Remvloeistof is een bijtend materiaal. Wanneer u met remvloeistof knoeit op lak- en plastic-delen, maak deze dan direct schoon.

Afstelling en vrije slag gashandel

• Bij een juiste speling heeft de gashandel een vrije speling van 2\~6 mm.
• Draai de borgmoer los, zet de afstelmoer in de gewenste positie en draai de borgmoer weer goed vast.

Checklist:

1. Controleer of het draaien en terugkomen van de gashandel soepel gebeurt.
2. Controleer of bij stuuruitslag naar beide zijden de gashandel goed blijft werken.
3. Controleer of de gaskabel door andere kabels gehinderd wordt in het goed functioneren.

Controle en onderhoud van de accu

Deze scooter is uitgerust met een onderhoudsvrije accu. Mochten zich problemen m.b.t. de stroomvoorziening voor doen, verzoeken wij u naar de SYM dealer te gaan. Verwijder de accu en maak de accupolen schoon als deze vuil of gecorrodeerd zijn.

• De accu bevindt zich in de bagageruimte onder een klepje dat met 2 schroeven gemonteerd zit.
• Haal eerst de minpool los om de kans op kortsluiting zo klein mogelijk te houden.

Plus pool

LET OP:

• Maak de buitenkant van de accu schoon met een beetje warm water.
• Maak de accupolen schoon met een staalborstel of schuurpapier.
• Monteer de kabels met een beetje vet.
• Installeer de accu op omgekeerde wijze.

LET OP:

• Dit is een gesloten accu. Verwijder nooit de afsluitstrip.
• Om te voorkomen dat de accu leegloopt tijdens langere perioden stilstaan, kunt u het beste de accu bij aanvang van een dergelijke periode demonteren en volledig geladen opslaan in een verwarmde ruimte.
• Wanneer de accu vervangen dient te worden, vervang deze dan door een accu van hetzelfde type.

Banden inspectie

• Inspecteer regelmatig de bandenspanning en de algehele conditie van uw banden.
• Als een band niet de juiste spanning heeft is de contactcurve van de band niet goed. De banden hebben voor een spanning nodig van 1.5kg/cm ² en achter van 2.25 kg/cm ² .
• Gebruik een geijkte bandenspanningsmeter om de spanning in uw banden te meten.

HOUDT U A.U.B. AAN DE STANDAARD BANDENSPANNINGEN

• Controleer de banden op scheuren en andere beschadiggingen.
• Check de banden op scherpe voorwerpen die wellicht in het loopvlak terecht zijn gekomen.
• Check de slijtage indicator van de band.
• Een band waarvan de 'slijtagebalk' zichtbaar wordt, dient te worden vervangen.

LET OP:

Abnormale bandendruk, slijtage of scheurvorming kan het verlies van controle over de scooter veroorzaken.

Inspectie stuur- en voorvork

• Controleer de vorkpoten op beschadigingen.
• Druk de voorvering in door het stuur op en neer te bewegen. Let hierbij op vreemde geluiden.
• Controleer of de bouten en moeren aan de voorvork goed vast zitten.
• Controleer de werking van de voorvork door het stuur op en neer te bewegen. (zit de vork misschien vast?)
• Controleer of de stuurbewegingen niet door de kabels belemmerd worden.
• Wanneer één van de hierboven behandelde zaken, of andere niet beschreven zaken niet in orde zijn met uw scooter, verzoeken wij u de SYM dealer te bezoeken.

【De figuren hieronder hebben alleen betrekking op de hierboven beschreven controles.】

Controle en vervanging van de zekeringen

Wanneer u geen 'boordspanning' heeft, schakelt u het contact uit en controleert u of de zekeringen intact zijn. Vervang de kapotte zekering door een zekering van hetzelfde type en ampérage (7A). Het gebruik van 'grotere zekeringen' wordt ten sterkste afgeraden daar dit schade aan het elektrisch systeem en haar componenten kan veroorzaken.

• Verwijder het accudeksel. De zekeringhouder en de zekering zit gemonteerd in de ruimte onder het accudeksel.
• De zekering dient stevig in de zekeringhouder te zitten.
• Gebruik altijd elektrische onderdelen met de originele verbruikswaarden, bijvoorbeeld te vervangen lampen. Het gebruik van andere lampen met andere waarden dan standaard kan ervoor zorgen dat de zekering kapot gaat of dat de accu overladen wordt.
• Vermijdt dat water direct op de zekering of zekeringhouder komt.
• ...... Ga naar de dealer als de zekering kapot gaat om onbekende redenen.

【DEMONTAGE】

【MONTAGE】

Controle van de richtingaanwijzers en claxon

• Zet het contact aan.
• Zet de richtingaanwijzer naar rechts aan en controleer of voor en achter de lampen gaan knipperen. Doe hetzelfde voor links.
• Inspecteer of de richtingaanwijzer glaasjes vuil of kapot zijn.
• Druk op de schakelaar van de claxon en luister of deze naar behoren werkt.

LET OP:

• Het gespecificeerde wattage van de richtingaanwijzer gloeilampen dient bij vervanging van de lampen gehandhaafd te blijven. Dit om een correcte werking van de richtingaanwijzers te bewerkstelligen.
• Door de schakelaar van de richtingaanwijzers in te drukken zet u deze uit.

Controle voor- en achterlampen

• Zet het contact in de positie 'AAN', start de motor en zet het licht aan. Controleer of de koplamp en het achterlicht branden.
• Controleer de afstelling van de koplamp door de scooter op gelijke ondergrond met de wielen op de grond (niet op de standaard) te zetten en de koplamp op een muur te richten.

Controle remlicht

• Zet het contact op de 'AAN' positie, houdt afzonderlijk van elkaar de achter- en de voorrem in en check of in beide gevallen het remlicht aan gaat.
• Controleer de achterlichtkap op scheuren of barsten.

LET OP:

• Het gebruik van andere lampen met andere waarden dan standaard kan ervoor zorgen dat de zekering kapot gaat of dat de accu overladen wordt.
• Wijzigingen aan het elektrisch systeem van de scooter kunnen brand veroorzaken.

- Controleer of alle scharnierende onderdelen voldoende zijn gesmeerd. (Zoals de middenbokas, zijstandaard, remhandels, etc.)

Controle bougie

• Verwijder de bougiedop. Verwijder de bougie met het meegeleverde boordgereedschap.
• Controleer de bougie op koolstofafzetting.
• Verwijder de koolstof met een staalborsteltje, schuurpapier of een doek.
• Controleer de afstand tot de electrode, deze moet tussen de 06\~0.7 mm zijn. Gebruik hierbij een voelermaat.
• Draai de bougie met de hand terug en draai deze 180 graden aan met een sleutel.

LET OP: Na het lopen is de motor erg warm. Houd daar rekening mee, brandt u niet.

※ Gebruik altijd een bougie van het originele type. (Bougietype is terug te vinden bij de specificaties.)

1. Verwijder de schroef van het luchtfilterdeksel.
2. Verwijder het deksel en het luchtfilter.
3. Reinig of vervang het filter.
   (Zie het onderhoudsschema voor de controle interval.)
4. De figuren rechts laten de juiste onderhouds procedure zien voor het onderhoud aan het luchtfilter element.

Procedure voor het schoonmaken van het filter:

1.Maak het filter schoon

2.Wring het uit.

1. Weken in filterolie.

2. Wring het uit.

MONTAGE VAN HET LUCHTFILTER

- Monteer het filter in omgekeerde volgorde van demontage.

LET OP:

• Vuil is de meest voorkomende oorzaak van het verlies van vermogen en een verhoogd brandstofverbruik.
• Wanneer de scooter veel met zand en modder in aanraking komt, pas dan de onderhouds intervallen aan op deze omstandigheden.
• Wanneer het luchtfilter of het luchtfilter element niet op de juiste wijze is gemonteerd zal dit extra motorslijtage of vastlopen tot gevolg hebben.
• Spuit niet direct op het luchtfilter als u de scooter afspuit.

11. Storingsdiagnose schema

Wanneer de scooter niet start

1. Staat het contact in de 'AAN' positie?

1. Zit er brandstof in de tank?

Voorrem Achterrem

1. Zijn beide remmen ingeknepen tijdens het starten?

2. Controleer met het drukken op de claxon of de zekering nog in tact is.

【Ga naar een erkende SYM dealer als deze zaken gecontroleerd zijn en de scooter start nog steeds niet.】

12. Periodiek onderhoudsschema

Item	Check Items\Onderhoud Kilometer	300KM	Iedere 1000KM	Iedere 3000KM	Iedere 6000KM	Iedere 12000KM	Opmerking
		NIEUW	MAAND	3 MAANDEN	6 MAANDEN	1 JAAR
1	Luchtfilter	I S S V
2	Benzine Filter I I V
3	Banden spanning	I I
4	Accu	I I
5	Femmen	I I I I
6	Bougie	I I V
7	Carburateur(idle speed)	I I
8	Ontsteking	I I I I
9	Balhoofdlagers	I I
10	Transmissie (lekken?)	I I
11	Carters (lekkage)	I I
12	Transmissie olie	V	Vervangen na elke 5000 km (5 maanden)
13	Aandrijfrem en rollen		I V
14	Elektrische onderdelen	I I I I
15	Benzinetank en leidingen	I I
16	Gasschuif actie en kabel	I I
17	Mototrophanging	I I
18	Cilinder, zuiger en cilinderkop				I
19	Uitlaatsysteem		I
20	Smeerpunten en nipels			O O
21	Voor/achter vering	I I
22	Hoofd en zijstandaard	I I/O
23	Koppeling		I
24	Oliepomp	I I
25	Werking en slijtage schijfrem	I I
26	Alle bouten en moeren	I I

Het bovenstaande schema is gebaseerd op maandelijks of onderhoud om de 1000 km. afhankelijk van hetgeen als eerste komt.
* Laat uw scooter ondrhouden bij de SYM dealer, uw scooter is daar in de beste handen.

Code: I \~ Inspectie

V \~ Vervangen

S \~ Schoonmaken (vervangen wanneer nodig)

O \~ Smeren/ oliën

13. Specificaties

ModelItem Specification	FT05V FT05W
Lengte/breedte/Hoogte	1,660 mm / 630 mm / 1,020 mm
Wiel basis	1,155 mm
Gewicht droog	80 kg
Type	2- takt 1 cilinder
Brandstof	Euro 95
Koelsysteem	Geforceerde Luchtkoeling
Boring x Slag	39 × 41.4 mm
Cilinder inhoud	49.4 c.c.
Compressie	7.1:1
Vermogen	2.1 kw / 6,750 rpm
Koppel	3.5 Nm / 5,500 rpm
Starter	Electrisch & Kick
Voorvork	Telescope
Schokdemper achter	Unit swing
Koppeling	Droog/auto centrifugal koppeling
Transmissie	Vario
Primaire overbrenging	Snaar, 3.0~0.85
Eind overbrenging	Tandwielen, 11.09
Voorband	3.00 – 10 42J
Achterband	3.00 – 10 42J
Velgmaat	Staal t2.3 (MT 2.15 X 10)
Banden spanning	Voor: STD 1.5kg/cm 2 , Achter: STD 2.25 kg/cm 2
Voorrem	Schijf type ( 160 mm)
Achterrem	Trommel type ( 95 mm)
Koplamp	12V 35W / 35W
Remlicht	12V 5W / 21W
Richtingaanwijzer lamp	12V 10W
Dashboard verlichting	12V 1.7W
2-takt olie tankinhoud	1.2 L
Transmissie olie	100 cc. (80~90 cc. for change)
Benzinetank inhoud	6.1 L
Zekering	7A
Bougie	BR 8HSA
Accu capaciteit	12V 3Ah (Gesloten, onderhoudsvrije accu)
Luchtfilter	Spons type
Benzine dop	Open/slot type
Koplamp	Algemeen type
Achterframe	Kan geen vrachtdragen

SYMEN 2004/10

14. Naschrift
