Type product	Plasma televisie
Merk	Hitachi
Model	42PD6A10
Schermdiagonaal	42 inch (107 cm)
Resolutie	1024 x 768
Beeldverhouding	16:9
Contrastverhouding	3000:1
Invoeren	HDMI, SCART, Component, VGA, Antenne
Geluidsuitgang	2 x 10 W
Stroomverbruik (bedrijf)	280 W
Stroomverbruik (stand-by)	< 1 W
Voeding	220-240 V, 50/60 Hz
Afmetingen zonder voet (B x H x D)	1020 x 630 x 95 mm
Gewicht zonder voet	28 kg
Veiligheidskenmerken	CE-markering, automatische uitschakeling
Onderhoud	Reinig met een zachte, droge doek. Gebruik geen agressieve middelen.
Reparatie	Originele onderdelen verkrijgbaar via Hitachi service
Garantie	2 jaar

Veelgestelde vragen - 42PD6A10 HITACHI

Hoe sluit ik een HDMI-apparaat aan op de Hitachi 42PD6A10?

Sluit het HDMI-apparaat aan op een van de HDMI-ingangen aan de achterzijde. Selecteer vervolgens met de Input-knop op de afstandsbediening de juiste HDMI-bron.

Mijn afstandsbediening werkt niet. Wat kan ik doen?

Controleer of de batterijen zijn geplaatst en voldoende spanning hebben. Richt de afstandsbediening direct op de sensor van de tv. Verwijder eventuele obstakels. Als het probleem aanhoudt, reset de tv door de stekker 30 seconden uit het stopcontact te halen.

Geen geluid bij het kijken naar tv. Hoe los ik dit op?

Controleer het volume en de Mute-instelling. Zorg dat de luidsprekeruitgang is ingeschakeld in het menu. Controleer of externe apparaten correct zijn aangesloten op de audio-uitgangen.

Hoe pas ik de beeldinstellingen aan voor de beste kwaliteit?

Ga naar het menu Beeld via de afstandsbediening. Pas de helderheid, contrast, scherpte en kleur aan naar wens. Gebruik de voorinstellingen zoals Standaard, Film of Sport.

Kan ik de tv aan de muur bevestigen?

Ja, de tv is VESA-compatibel (400 x 200 mm). Gebruik een geschikte muurbeugel en zorg dat de bevestiging de juiste draagkracht heeft. Raadpleeg de handleiding voor veilige installatie.

Hoe kan ik energie besparen met de 42PD6A10?

Schakel de tv uit met de aan/uit-knop in plaats van stand-by. Verlaag de helderheid en activeer de energiebesparende modus in het menu. Gebruik de timer om de tv automatisch uit te schakelen.

Wat is de juiste manier om het scherm te reinigen?

Schakel de tv uit en laat afkoelen. Gebruik een zachte, pluisvrije doek. Bevochtig de doek licht met water of een speciaal schermreinigingsmiddel. Wrijf nooit direct op het scherm en gebruik geen papieren doekjes.

Het scherm blijft zwart, maar het lampje brandt. Wat nu?

Controleer of de juiste bron is geselecteerd. Sluit de tv 5 minuten van de stroom af en steek de stekker weer in. Als het probleem aanhoudt, kan een interne storing optreden. Neem contact op met de klantenservice.

Hoe voer ik een firmware-update uit?

De Hitachi 42PD6A10 ondersteunt geen firmware-updates via internet. Neem contact op met een geautoriseerd servicecentrum voor eventuele updates of reparaties.

Hoe kan ik de tv op een verantwoorde manier afvoeren?

Lever de tv in bij een erkend inzamelpunt voor elektronisch afval. Hitachi volgt de richtlijnen van de WEEE-richtlijn. Gooi de tv nooit bij het huishoudelijk afval.

GEBRUIKSAANWIJZING 42PD6A10 HITACHI

Gebruiksaanwijzing NL

Brukerhändbok N

Bruksanvisning SV

Οδηγίες χρήσης GK

Televisãoacores PT

Instruktionsbog DK

De paneelfuncties 87

Voorzorgsmaatregelen inzake

veiligheid 87

Vóór Aanschakelen van uw TV ...... 90

Stroomverbinding 90

Hoe de Andere Apparaten aansluiten 90

Batterijen in het afstandsbedienin- gsapparaat stoppen 90

UIT/IN schakelen van de TV 90

Om de TV aan te schakelen: 90

Aanvankelijke Instellingen 91

Aanvankelijk APS (Automatisch

Programmeersysteem) 91

Bedienen van de TV 91

De toetsen op de TV bedienen ..... 91

Werken met de afstandsbediening ... 91

Menusysteem 92

Beeldmenu 92

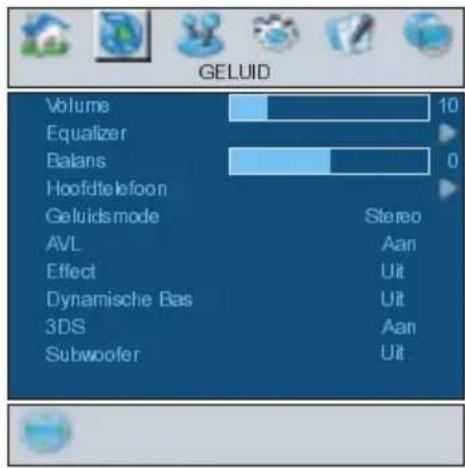

Geluidsmenu 93

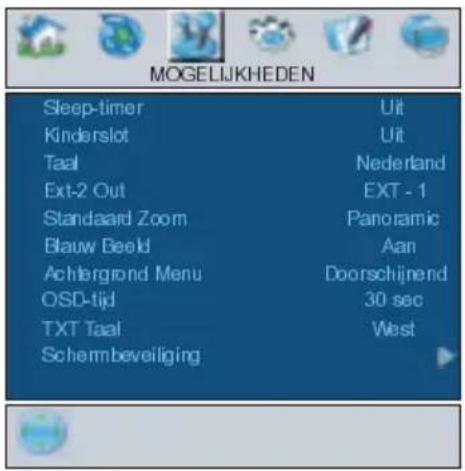

Mogelijkheden-menu 95

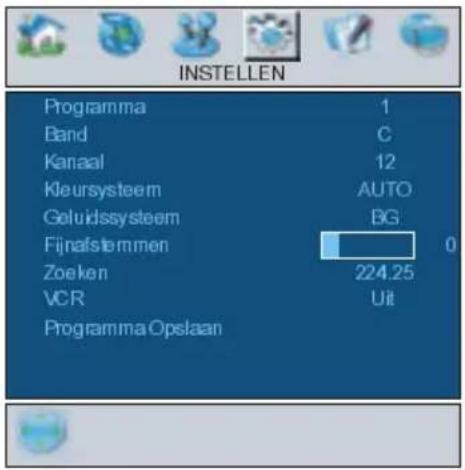

Installatie menu 96

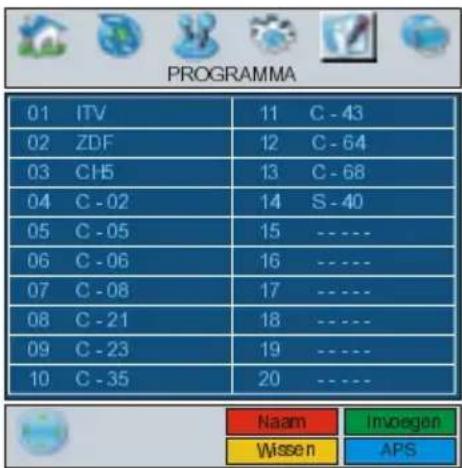

Het zender-menu 97

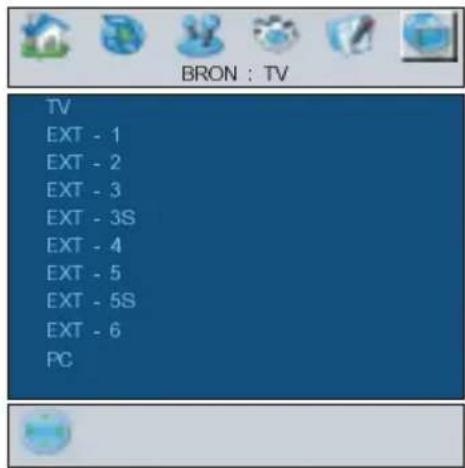

Bron menu 98

PC modus 99

Installatie 99

Menusysteem in PC modus 99

PC Beeld Positie Menu 99

Het PC Beeldmenu 99

Geluidsmenu 100

Mogelijkheden Menu 100

Bron Menu 100

Geluid in PC modus 100

Andere Functies .... 100

TV Status 100

Mute indicator 100

PIP en PAP standen 100

Stilstaand beeld 101

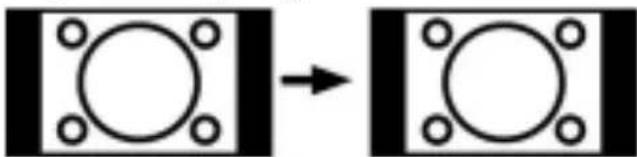

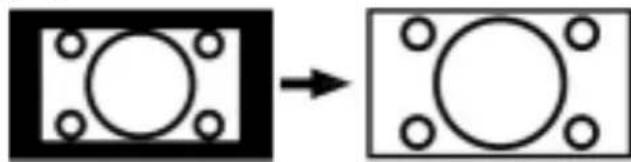

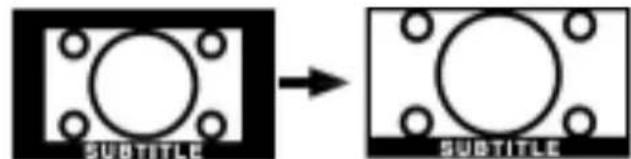

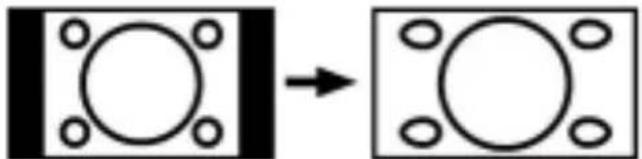

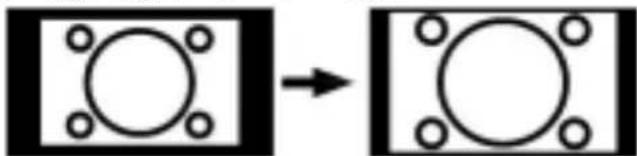

Zoom-standen 101

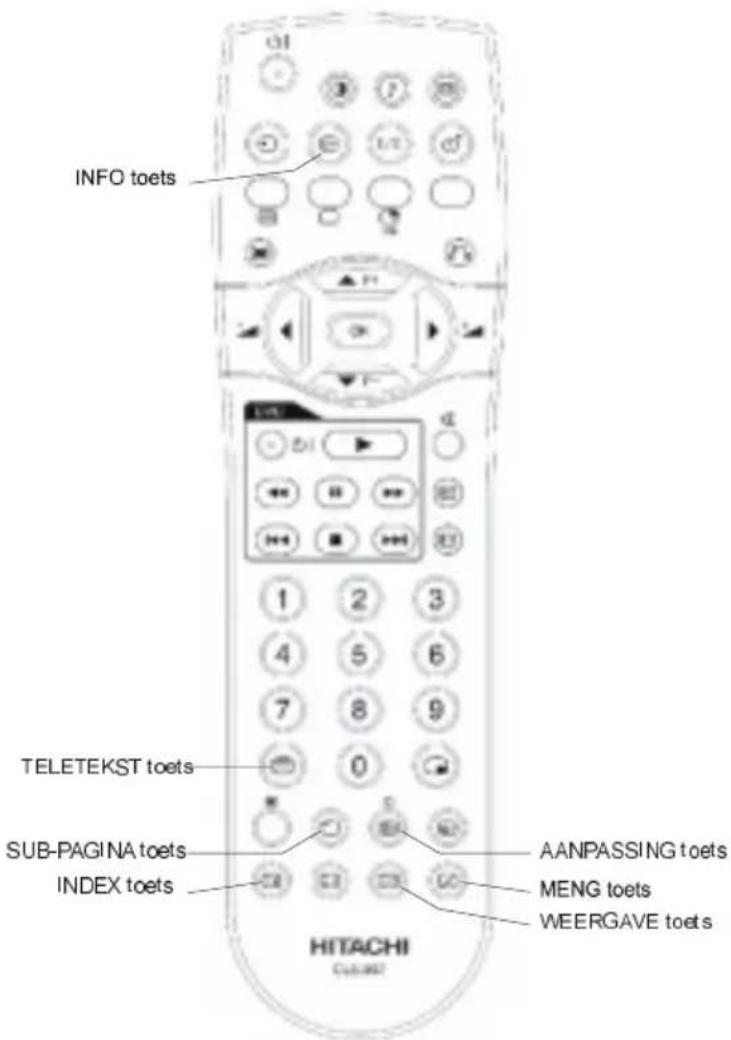

Teletekst 102

Om Teletekst te bedienen 102

Om een pagina te selecteren in het Teletekst menu. 102

Om de Index pagina te selecteren .. 102

Om Teletekst te selecteren met een TV Zender 102

Om Tekst met dubbele grootte te selecteren 102

Om "verborgen informatie" weer te geven Informatie 102

Om de Automatische Pagina Verandering te stoppen .... 102

Om een Subcode pagina te selecteren 103

PAT (Beeld en Tekst) 103

Om Teletekst te verlaten 103

Om de tijd te tonen 103

Fastext 103

Aansluiten Randapparatuur 104

Hoge Definitie 104

Via de Scart 104

Via Antenne Input 104

Decoder.... 104

TV en Videorecorder 104

Playback NTSC 104

Kopiëer Faciliteit 104

Zoek en sla het testsignaal van de videorecorder op .... 105

Camera en Camcorder 105

Om te connecteren met de AV-ingang 105

Aansluiting op de S-VHS ingang ..... 105

Aansluiten van de Decoder op de VideoRecorder 105

Koptelefoon aansluiten 105

De Subwoofer verbinden 105

Aansluiten Randapparatuur 106

Antenne aansluiting 106

Tips 107

Specifications 108

Bijlage A: PC ingang Typische Beeld Standen 109

Bijlage B: DVD Speler selectie .... 110

Bijlage C : Hoofd en PIP-PAP Beeld Combinaties .... 111

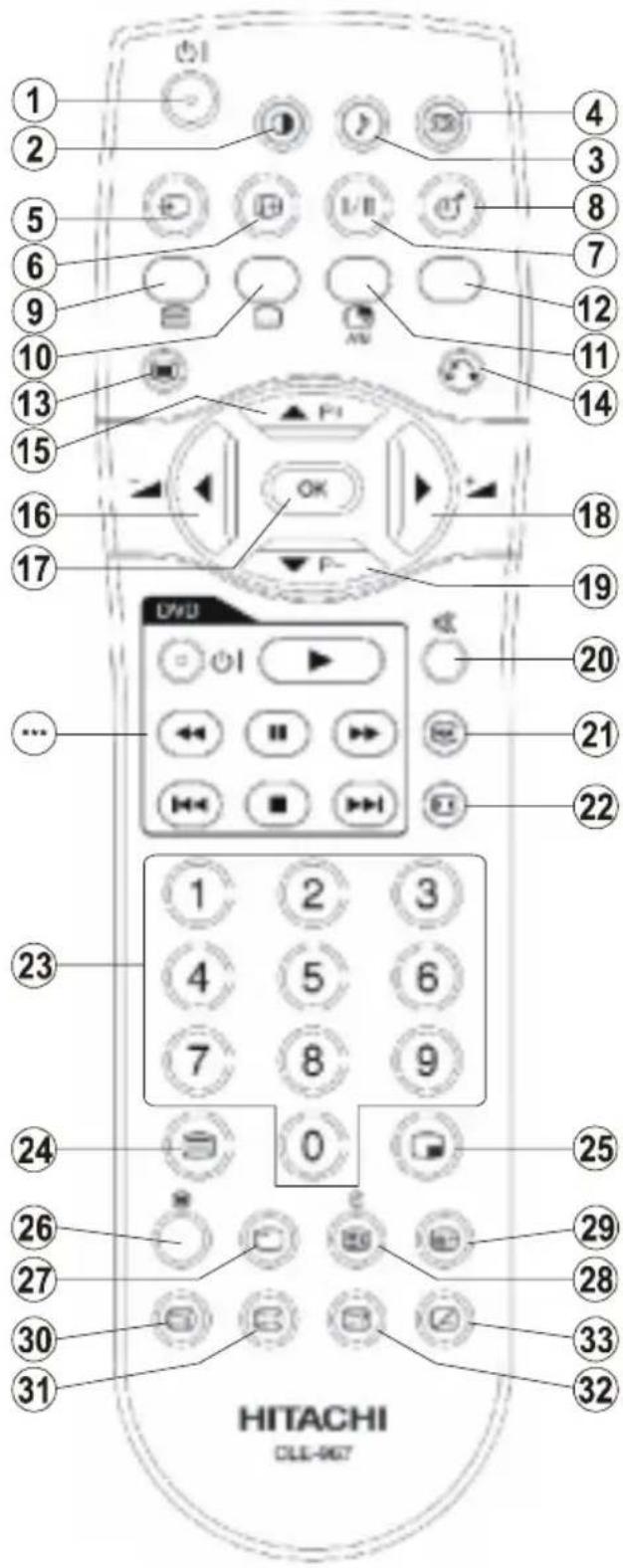

Toetsen Afstandsbediening

① Stand-By Aan/uit
② = Beeld Stand
3 = Equalizer Geluidsmode
4 = Surround Stand
⑤ = Ingang Bron
6 = Zender Informatie
⑦ 1.3Geluidsmode
8 = Sleep-timer
9 ROOD = PAT (Beeld en Tekst)
10 GROENE = Ondertiteling pagina in TV stand
11 GELE = Selecteer actief venster in PIP stand
12 BLAUW = enkel gebruikt in de Teletekst stand
13 Menu Aan/Uit
14 = Terug naar vorig menu
15 ▲ P+ = Zender omhoog / Pijl omhoog
16 Volume omlaag / Pijl Links
17 OK = Enter
18 ▶ Volume omhoog / Pijl rechts
19 ▼ P- = Zender omlaag / Pijl omlaag
20 = dempen Aan/Uit
21 Stilstaand Aan/uit
22 Breedtehoogte-verhouding
23 0 - 9 = Cijfertoetsen
24 Teletekst Aan/Uit
25 PIP / PAP / TV
26 PIP positie
27 = Subpagina
28 / = Tijd / aanpassen
29 = Houden
30 = Index pagina
31 Vergroten
32 = Weergeven
33 = Mengeling

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 DVU 20 21 22 23 1 2 3 4 5 6 7 8 9 24 0 25 26 27 28 29 30 31 32 HITACHI OLE-967

***Deze toetsen kunnen de meeste DVD Spelers Hitachi en de Recorders besturen. Gelieve op P110 de details te bekijken hoe met andere merken te werken.

VOORZIJDE

LUIDSPREKER LED LUIDSPREKER AAN/UIT SCHAKEL AAR

ACHTERZIJDE

Ⓐ Aan/Uit schakelaar
B Volume omhoog, Volume omlaag toetsen
© Zender omhoog, Zender omlaag toetsen
D MENU knop
E De TV/AV toets
⑤ Netsnoer Ingang
G S-VHS Ingang
© Video input
① Audio Uitgang
J Hoofdtelefoon
© Audio Lijn Uitgangen

L Subwoofer uit
M Scart 3 (EXT-3)
N PC Geluid ingang
O Antenne
P Scart 2 (EXT-2)
® Scart 1 (EXT-1)
S HDMI ingang (EXT-6)
⑦ Component Audio Uitgang
① Component Video (YPbPr) Ingangen

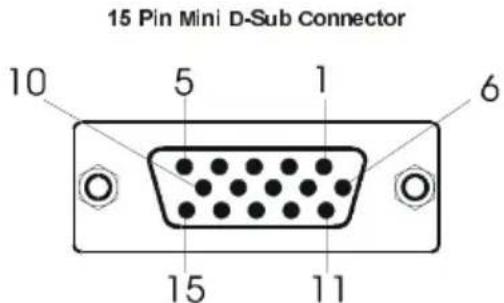

VGA input

Voorbereiding

Voor de ventilatie moet u een ruimte van minstens 10 cm vrijlaten om het toestel. Om gebeurlijke fouten en onveilige situaties te verhinderen, gelieve geen voorwerpen te plaatsen bovenop het toestel.

Gebruik dit apparaat in tropische en/of gematigde klimaten.

Functions

• Kleurentelevisie met afstandsbediening.
• 100 zenders van VHF, UHF banden of kabelkanalen kunnen vooraf worden ingesteld.
• Hij kan kabelkanalen afstemmen.
• Bedienen van de TV is zeer gemakkelijk door zijn menu-gestuurd systeem.
• Hij heeft 3 Scart aansluitingen voor externe apparaten (zoals video, videospelletjes, audio apparaat, enz.)
  • 3DS Virtuele Surround Geluid
• Stereo geluidssysteem (Duits + Nicam).
• Volledige Teletekst functie Fastext (1000 Pagina's), TOP tekst.
  • Hoofdtelefoon verbinding.
• Directe kanaaltoegang.
  • A.P.S. (Automatisch Programmeersysteem).
• Alle zenders kunnen benoemd worden.
• Voorwaarts of achterwaarts automatisch afstemmen.
• Sleep-timer.
• Kinderslot.
• Automatisch geluid dempen indien er geen transmissie is.
• NTSC Playback.
• AV ingang en S-VHS ingang zijn beschikbaar.
• Hij heeft VGA schakelaar voor externe apparaten zoals computer.

• Hij heeft HDMI schakelaar voor Digitale Video en Audio. Deze verbinding is ook ontworpen om de Hoge Definitie signalen te ontvangen.

• Hij heeft PIP/ PAP / PAT FUNCTIES.
  • AVL (De Automatische Volumbeperking)
  • TV Beeld in PC

• Als er geen geldig signaal wordt gedetecteerd, schakelt de TV na 5 minuten automatisch over op standby.
• PLL (Kanaal Zoeken)
  • PC ingang (supporteert tot SXGA 1280 x 1024)
• De stereo PC Geluid ingang
• Plug&Play voor Windows 9X, ME, 2000, XP
• 3D Comb Filter
  • Audio Line Out aanpasbaar

De paneelfuncties

• 42-duim Plasmascherm.
• Hoge resolutie (1024x1024)
- Contrastverhouding(1000:typische 1)
- Helderheid (typische) 1200 CD/m2.
- Beeldschermkleur16.7 Miljoen.

Voorzorgsmaatregelen inzake veiligheid

BELANGRIJKE VEILIGHEIDS- INFORMATIE BIJ HET BEDIENEN VAN UW TV

Wat je mag en niet mag doen DEZE

Deze Televisie is ontworpen en vervaardigd om te beantwoorden aan de internationale veiligheidsnorm, maar zoals om het even welk elektromateriaal, moet ervoor gezorgd worden dat u de beste resultaten moet verkrijgen en de veiligheid moet verzekerd worden.

JA lees de handleiding voor u het toestel probeert te gebruiken.

Raadpleeg uw verdeler bij de minste twijfel inzake installatie, bediening of veiligheid van uw materiaal.

JA let op met glazen panelen of deuren van het toestel.

Deze TV is voorzien van een aangepaste stekker. Deze stekker mag niet worden afgesneden aangezien het een speciale radiostoringfilter kan bevatten, de verwijdering ervan kan leiden to verminderde prestaties. Als u de kabel wenst te verlengen, schaf u een gepaste veiligheid goedgekeurde uitbreidingskabel aan of raadpleeg uw verdeler.

Hou rekening met de fabrieks-instructies bij het aansluiten van uitbreidingskabels met de TV. Controleer de zekeringsclassificatie op de nieuwe stekker, deze zou moeten aangepast zijn aan een 5 Amp zekering die ofwel met ASTA ofwel met BSI (BS1 362) goedkeuring in overeenstemming is, deze zijn gemakkelijk identificeerbaar door de

of Symbolen. Bij de minste twijfel

omtrent de installatie van ee uitbreidingskabel, gelieve een bekwame technicus te raadplegen.

WAT NIET MAG

GA NIET VERDER met de bediening van het materiaal bij de minste twijfel over de normale werking of als het beschadigd is, schakel het uit, haal de stekker uit het contact en raadpleeg uw verdeler.

PLAATS GEEN met water gevulde vazen bovenop de TV kasten.

VERWIJDER NOOIT het vaste deksel aangezien dit u aan gevaarlijke spanningen kan blootstellen.

LAAT GEEN toestel ingeschakeld achter wanneer het onbeheerd is tenzij het specifiek ontworpen is voor onbeheerde bediening of als het toestel overschakelt op standby. Schakel uit met de schakelaar op het toestel en zorg ervoor dat iedereen in uw familie weet hoe dit gebeurt. Speciale maatregelen kunnen noodzakelijk zijn voor zieke of mindervalide personen.

GEBRUIK GEEN materiaal zoals persoonlijke stereo's of radio's die uw aandacht afleiden van de verkeersveiligheid voorschriften. Het is verboden televisie te kijken terwijl u rijdt.

BELEMMER DE ventilatie van het material niet, bijvoorbeeld met gordijnen of zacht meubilair. Het oververhitten zal schade veroorzaken en zal de levensduur van het materiaal inkorten.

GEBRUIK VOORLOPIGE standen en bevestig NOOIT poten of standen aan de TV met schroeven die niet werden meegeleverd - om volledige veiligheid te verzekeren gebruik altijd de standen die goedgekeurd werden door de fabricant met meegeleverde bevestigingen.

LAAT HET elektromateriaal niet blootstaan aan regen of vochtigheid.

ZEER BELANGRIJK

• Laat NIEMAND, vooral kindere, hun vingers in gaten, groeven of enige andere opening stoppen - dit zou in een fatale elektrische schok kunnen resulteren.
• NOOIT raden of risico-quotes nemen met elektrische toestellen - Voorkomen is beter dan genezen!

1. Stroomvoorziening

De ontvanger mag enkel met een 220-240V AC, 50 Hz stopcontact worden bediend. Verzeker je ervan dat je de correcte spanningsinstelling hebt geselecteerd.

2. Netsnoeren

Het netsnoer moet zo gelegd worden dat er niet kan op gelopen worden of dat het niet door objecten kan gekneld worden die erop of ertegen worden geplaatst. Besteed bijzondere aandacht aan het snoer bij de stekkeringang en het punt waar het de ontvanger verlaat.

3. Vochtigheid en Water

Gebruik dit materiaal niet in een vochtige plaats (vermijd badkamer, gootsteen in de keuken, en de nabijheid van een wasmachine). Stel dit materiaal niet aan regen of water bloot, aangezien dit gevaarlijk kan zijn en plaats geen voorwerpen die met vloeistoffen worden gevuld bovenop het toestel. Vermijd druipen of bespatten.

4. Reinigen

Alvorens te reinigen, sluit de ontvanger van de stroom af. Gebruik geen vloeibare of spray schoonmaakmiddelen. Gebruik een zachte en droge doek.

5. Ventilatie

De groeven en de openingen aan de ontvanger zijn bestemd voor ventilatie en om een betrouwbare werking te verzekeren. Om oververhitting te verhinderen, mogen deze openingen in geen enkel geval worden geblokkeerd of worden bedekt.

6. Bliksem

In geval van onweer en bliksem of wanneer u met vakantie gaat, haal dan de stekker uit het stopcontact.

7. Vervangingsstuk

Als vervangingsstukken vereist zijn, vergewis u ervan dat de diensttechnicus vervangingsdelen heeft gebruikt die door de fabrikant worden gespecificeerd of dezelfde specificaties als de originele hebben. Niet geoorloofde vervangingen kunnen brand, elektroschok, of andere gevaren teweegbrengen.

8. Onderhoud

Gelieve alle onderhoud aan gekwalificeerd personeel over te laten. Verwijder geen deksel aangezien dit in een elektrische schok kan resulteren.

9. Vuurhaarden

Plaats geen vuurhaarden op de apparaten.

WAARSCHUWING: Als het apparaat gedurende een lange tijd niet in gebruik is, ontkoppel deze van de stroom.

Instructies voor afvalverwijdering:

- De verpakking en de verpakkingshulpmiddelen zijn recupereerbaar en zouden hoofdzakelijk moeten worden gerecycleerd. De verpakkingsmaterialen, zoals foliezak, moeten uit de buurt van kinderen worden gehouden.

- De batterij, met inbegrip van deze die zware metaal-vrij is, mag niet met huishoudafval worden weggegooid. Zoek uit welke de wettelijke verordeningen zijn die in uw regio van toepassing zijn.

100 mm 100 mm 100 mm

De PLASMA TV is een zeer geavanceerd technisch product dat u fijne beelddetails geeft. Nu en dan, kunnen een paar niet-actieve pixels nog op het scherm blijven. Langdurige onbewegende beelden kunnen een permanent schaduweffect op het scherm veroorzaken, zelfs als het beeld veranderd is, duurt zijn invloed als spookbeeld voort. Dit spookeffect kan de gebruiker storen alhoewel het in de loop van tijd zal verminderen. Om dit te verhinderen, laat bijvoorbeeld teletekst pagina's niet gedurende een lange tijd stilstaan of laat geen beelden stilstaan op het scherm. Noteer dat dit de prestaties van uw product niet beïnvloedt.

"LAAT UW TV NIET OP STAND-BY OF IN WERKING ALS U HET HUIS VERLAAT"

Vóór Aanschakelen van uw TV

Stroomverbinding

Belangrijk: De televisie is ontworpen om op 220-240V AC, 50 Hz te werken.

- Na het uitpakken moet u de TV op de omringende kamertemperatuur laten komen alvorens u het toestel met de stroom verbindt.

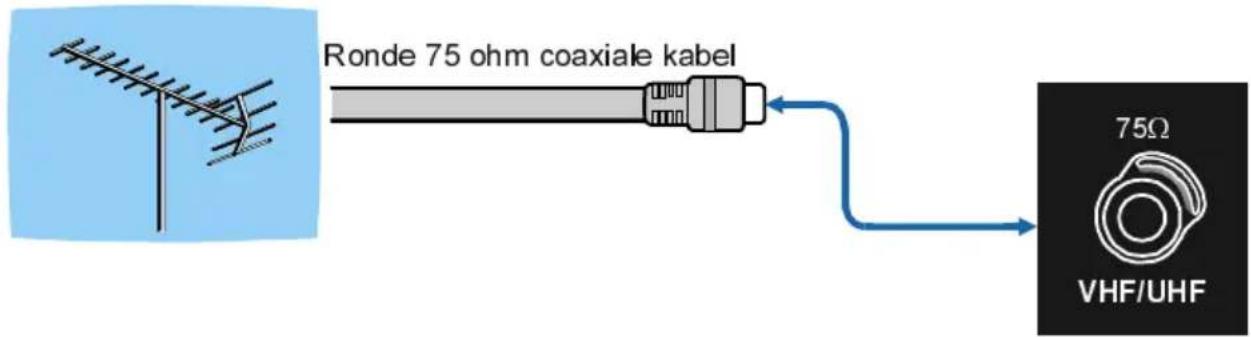

Verbindingen met Stopcontact van de Antenne ingang

75Ω VHF UHF ACHTERZUDE VAN DE TV KABEL TV

- Sluit de antenne of kabelstekker van de TV aan op het ingangs-stopcontact van de Antenne aan de achterzijde van de TV en sluit de kabelstekker die uit het stopcontact van de TV komt ook aan die zich bevindt op de apparaten (VCR, DVB enz.) op dit stopcontact.

Hoe de Andere Apparaten aansluiten

Belangrijk: Schakel de TV uit alvorens om het even welk extern apparaat aan te sluiten. De Stopcontacten voor externe verbindingen bevinden zich aan de achterkant van de TV. Voor verbinding van andere apparaten via Scart zie de handleidingen van de verwante apparaten.

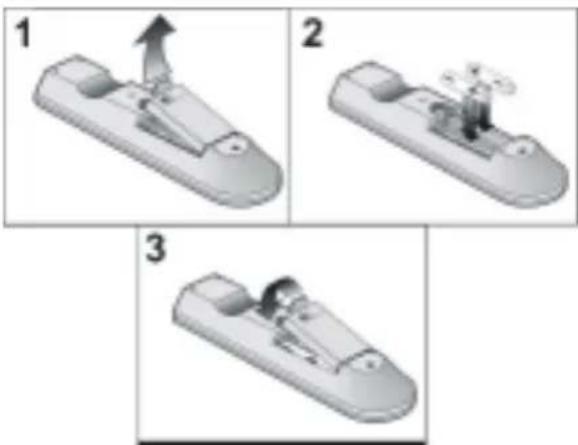

Batterijen in het afstandsbedieningsapparaat stoppen

- Verwijder het deksel van het batterij compartiment aan de achterzijde van de afstandsbediening door het aangeduide deel zachtjes neerwaarts te trekken.

- Stop twee AA/R6 of gelijkwaardige typebatterijen in het apparaat. Plaats de batterijen in de juiste richtingen.

• Vervang het batterijdeksel.

1 2 3

Opmerking: Verwijder de batterijen uit de Afstandsbediening wanneer ze voor een lange periode niet worden gebruikt. Als dat niet gebeurt, kan schade worden veroorzaakt door lekkage van de batterijen.

UIT/IN schakelen van de TV

Om de TV aan te schakelen:

Uw TV zal in twee fases aanschakelen:

1 - Sluit de stroomtoevoer aan op het systeem. Druk op de Aan/Uit schakelaar "①" rechts onderaan de TV. Dan schakelt de TV zich in reservestand en het led-lampje aan de voorzijde van de TV wordt Rood.

2 - Om de TV aan te schakelen vanuit stand-by modus:

Druk een cijfer-toets in op de afstandsbediening zodat een zendernummer geselecteerd wordt, of

Druk op "V" of de ∧" toets aan de onderkant van de TV of druk op "P" of „P+" toets aan de onderkant van de afstandsbediening, zodat de laatste uitgeschakelde stand wordt geselecteerd.

Door één van beide methods zal de TV ingeschakeld worden en zal het led-lampje groen kleuren.

Om de TV uit te schakelen:

• Druk op ⏻ | (reserve) toets op de

Afstandsbediening, zodat de TV op reservestand overschakelt en het GROENE LED LAMPJE ROOD wordt.

Om de TV volledig af te zetten, druk Uit/Aan schakelaar "①",

of

haal de stroomkabel uit het stopcontact.

Aanvankelijke Instellingen

Aanvankelijk APS (Automatisch Programmeersysteem)

Het volgende menu zal op het scherm worden getoond wanneer u uw TV voor het eerst aanzet. APS zoekt en sorteert alle kanalen en bewaart ze automatisch op uw TV, volgens de transmissie van zendersystemen in uw regio.

Auto Prog. Taal Land Dutch Nederland ANTENNEKABEL CHECKEN A.U.B. AUTOM. PROGRAMMEER SYSTEEM OK Amularen

Kies eerst en vooral Taal en Land door de ▲ / ▼ en ◀ / ▶ toetsen te ggebruiken.D Dit beïnvloedt de sotteeprocedure iin AABS.Oom APS te starten, druk de rode toets of „OK“.

Nadat APS is bleëindigd, zahde zederlijst op het scherm verschijnen. Inde zenderlijst zult u de zendernummers zien en de namen die aan de zenders zijn toegewezen.

Als u de plaatsen en / of de zendernamen van zenders niet goed vindt, kunt u ze via hett Zendermenu veranderen (Zie pagina 997)

Bedienen van de TW

U kunt uw TV bedienen zowel met de Afstandsbediening als met de toetsen op het toestel.

De toetsen op de TV bedienen

De instelling van het Volume en de zenderselectie kunnen worden uitgevoerd door de toetsen op het bedieningspaneel onderaan TV te gebruiken.

De Instelling van het Volume

Druk op de “-▲” toets om het volume te verminderen of op de “▲+” toets om het volume te verhogen, zodat een Volumeniveau glijder wordt getoond onderaan het scherm.

Zenderselectie

Druk op de “” toets om de volgende zender of op de “” toets om de vorige zender te selecteren.

In het Menu gaan

Druk op de "MENU" toets op het bedienings-paneel aan de onderzijde van de TV om in het menu te gaan.

De “ / ” en de “ + / - ” toetsen op de TV worden gebruikt als navigatietoetsen in het menu.

AV Stand

Druk op de "AV" toets op het bedieningspaneel aan de onderzijde van de TV om uw TV op de EXT standen te zetten.

Werken met de afstandsbediening

De Afstandsbediening van uw TV is ontworpen om alle functies van uw TV te bedienen. De functies zullen overeenkomstig het menusysteem van uw TV worden beschreven.

De functies van het menusysteem worden beschreven in het hoofdstuk Menusysteem.

De Instelling van het Volume

Druk op ▶ toets om het volume te verhogen. Druk op ▶ de toets om het vol- ume te verminderen. Een Volumeniveau glijder zal aan de onderzijde van het scherm worden getoond.

Zenderselectie

(Vorig of volgende zender)

• Druk op de "P-" toets om de vorige zender te selecteren.
• Druk op de "P+" toets om de volgende zender te selecteren.

Zenderselectie (directe toegang):

Druk op de cijfertoetsen van de Afstandsbediening om zenders tussen 0 en 9 te selecteren. De TV zal naar o geselecteerde zender overschakelen na een korte vertraging.

- Voor een twee cijfer zendernummer moet u het tweede cijfer intikken na het drukken van het eerste cijfer binnen 2 seconden.

Menusysteem

Uw TV is ontworpen met een menusysteem om gemakkelijke manipulatie van een multifunctioneel systeem toe te laten.

Druk op de □ toets om in het menu gaan. Druk de ◀ / ▶ toets om een menutitel te selecteren en dan ▲ / ▼ om een menupunt te selecteren en ◀ / ▶ of de "OK"-toets om het menupunt in te voeren.

• Druk op ■ toets om het menu te verlaten.
• Druk op toets om naar het vorige menu terug te keren.

Beeldmenu

Door op de ◀ / ▶ toets te drukken, selecteer het eerste pictogram. Het Beeldmenu verschijnt op het scherm.

Stand

Door op de ▲ / ▼ toets teddrukken, selecteert u Stand. Druk op de ◀ / ▶ toets om een van deze opies teekiezen Nalaturlijkijk, Dynamic en Cinema.

De beeldstand kan directwoordenveradeerd door op de toets te drukken.

Contrast

Door op ▲ / ▼ toets te dhukkem, selectteerruu Contrast. Druk op de ▶ toets om het contrast te verhogen. Druk op de ◀ toets om het contrast te werminderen. Heetnivouwavamhet Contrast kam tussen 00eren636 worden aangepast.

Helderheid

Door op dee ▲ / ▼ toetts te drukken, selecteert u Heldtenheid. Drukoppdele-toets om de heldtenheidtteverhogen.Dukkoppdele toets om de heldterheidtteverminideren Helet niveau van de Heldterheidkkantussen0 @ren 63 worden aangepast.

Scherpte

Door op de ▲ / ▼ toets te drukken, selecteert u de Scherpte. Druk op de ▶-toets om de scherpte te verhogen. Druk op de toets om de scherpte te verminderen. Het niveau van de scherpte kan tussen 0 en 31 worden aangepast.

Kleur

Door de ▲ / ▼ toets te drukken, selecteert u de Kleur. Druk de▶ toets om kleur te verhogen. Druk de◀ toets om kleur te

verminderen. Het niveau van de kleur kan tussen 0 en 99 worden aangepast.

Tint

Dit punt wordt getoond in het beeldmenu wanneer de TV een NTSC signaal ontvangt. Door op de ▲ / ▼ toets te drukken, selecteert u een tint. Druk op de▶ toets om de tint te verhogen. Druk op de◀ toets om de tint te verminderen. Het niveau van de tint kan worden aangepast tussen - 31 en 31.

Kleurtemp

Door op de ▲ / ▼ toets te drukken, selecteert u Kleurtemp. Druk op de◀ / ▶ toets om één van deze opties te kiezen: Koud, Normaal en Warm.

Ruisonderdrukking

Dit item wordt gebruikt om de beeldruis te verminderen en de beeldkwaliteit te verbeteren bij zwakke signalen.

Door op de ▲ / ▼ toets te drukken, selecteert u de Ruisonderdrukking. Druk op de ◀ / ▶ toets om het niveau van de Ruisonderdrukking op Uit, Laag, Gemiddeld of Hoog te zetten.

Filmmode

Films worden opgenomen met een verschillend aantal frames per seconde in vergelijking met normale televisiezenders.

Door op de ▲ / ▼ toets te drukken, selecteert u de Filmmode. Druk op de◀ / ▶ toets om deze mogelijkheden Aan of Uit te zetten. Zet deze mogelijkheden aan wanneer u naar films kijkt om de snelle actie-scènes duidelijk te zien.

3D Comb

3D Comb wordt gebruikt om de kleurtransities en kwaliteit van de afbeeldingen te verbeteren.

Als u op de ▲ / ▼ toets drukt, selecteert u 3D Comb.Druk op ◀ / ▶ toets om deze functie Aan of Uit te schakelen.

Reset

Door op de ▲ / ▼ toets te drukken, selecteert u Reset. Druk op de ◀ / ▶ toets of de "OK" toets om de beeldstanden terug te zetten op de fabrieksinstellingen.

Geluidsmenu

Door op de ◀ / ▶ toets te drukken, selecteert u het tweede pictogram. Het Geluidsmenu verschijnt op het scherm.

GELUID Volume 10 Equalizer 0 Balans Hoofdtelefoon Geluidsmode Stereo AVL Aan Effect Uit Dynamische Bas Uit 3DS Aan Subwoofer Uit

Volume

Door op dee ▲ / ▼ toets te ddrukken, selecteert u hrett Volumee. Drukk opdee ▶ toets om het Volumeniveau te vachoggen. Drukkop de ◀ toets oom h atet Volumeniveau te verminderen. Het miwau vanh het Volume kan tussem 0 en 63 worden aangepast.

Equalizer

Door op dee ▲ / ▼ toets teedrukken, selecteert U de Equalizer. Druk op dee ◀ / ▶ of de "OK" toets om in het Equalizer menu te gaan.

GELUID Equalizer Geluidsmode 120Hz 500Hz 1,5kHz 5kHz 10kHz Gebruiker 0 0 0 0 0 0

In het Equalizermenu kan de Geluidsmode in Gebruiker, Pop, Rock, Jazz, Vlak en Klassiek worden veranderd door de ◀ / ▶ toets te drukken. De Equalize menuinstellingen kunnen enkel worden veranderd wanneer de Geluidsmode op Gebruiker staat. Selecteer de gewenste frequentie via de ▲ / ▼ toets en verhoog of verminder de frequentie aan winst door op de ◀ / ▶ toets te drukken.

Druk op de 📌 toets om naar het vorige menu terug te keren.

Balans

Door op de ▲ / ▼ toets te drukken, selecteert u Balans. Druk op de toets om Balance te verhogen aan de rechterzijde. Druk op de toets om Balans aan o linkerzijde te verminderen. Het Balance niveau kan worden aangepast tussen - 31 en 31.

Hoofdtelefoon

Door op de ▲ / ▼ toets te drukken, selecteert u Hoofdtelefoon. Druk op de ◀/ ▶ of "OK" toets om in het hooftelefoon-menu te gaan.

GELUID Hoofdtelefoon Volume Geluidsmode Balans 10 Stereo 0

Volume

Door op dée ▲ / ▼ toets teedrukken, selecteert u Volume. Dukkoppdeletotetnom het Hkooffdtekefoon-Wolumeniveau tee verhogen. Dmuk oppdeletotetnom R KPK Volumeniveau tee veemmindeeren. Het Volumeniveau van de Hoofdteefoon kan tussen 0 en 63 worden aangepast.

Geluidsmode

Door op de ▲ / ▼ toets te drukken, selecteert u Geluidsmode. Druk op de ◀ / ▶- toets om de Geluidsmode te veranderen.

De Geluidsmode wordt gebruikt om de Geluidsmode van de Hoofdtelefoon te identificeren en kan gezet worden op mono, stereo, dual a of dual B volgens de transmissie.

Balans

Door op de ▲ / ▼ toets te drukken, selecteert u Balans. Druk op de▶ toets om Balans aan de rechterzijde te verhogen. Druk op de◀ toets om Balans aan de linkerzijde te verminderen. Het Balans niveau kan worden aangepast tussen - 31 en 31.

eDruk op de toets om naar het vorige menu terug te keren.

Geluidsmode

Door op de ▲ / ▼ toets te drukken, selecteert u Geluidsmode. Druk op de ◀ / ▶ toets om de stand te veranderen.

U kunt mono, Stereo, Dual A of de Dual B stand selecteren, enkel als het geselecteerde kanaal die stand ondersteunt.

Bij een tweetalige uitzending (Dubbel Geluid), kunt u originele of gesynchroniseerde taal selecteren gebruik makend van de optie stand.

AVL

De Automatische Volumbeperking (AVL) functie past het geluid aan om een bepaald outputniveau tussen zenders te verkrijgen, die verschillende geluidsdrempels hebben.

Het drukken van de◄ / ► toets zal deze mogelijkheid Aan of Uit zetten.

Effect

U kan deze mogelijkheid gebruiken om het correcte effect in of uit te schakelen. Als het huidige geluidssysteem mono is en het correcte effect ingeschakeld is, dan zal het geluid worden gehoord alsof het Stereo is. Als het huidige geluidssysteem Stereo is, zal het inschakelen van dit effect een groter ruimte-effect geven.

Het drukken van de ◀ / ▶ toets zal deze mogelijkheden aan of uit zetten.

Dynamische Bas

De Dynamische Bas wordt gebruikt om het Lage Toneneffect van de TV te verhogen.

Door op de ▲ / ▼ toets te drukken, selecteert u de Dynamische Bas. Door de ◆ / ▶ toets te drukken, zet u de Dynamische Bas laag, hoog of UIT. Het is ni aangeraden om Hoog te selecteren als u luistert op Hoge Volumeniveaus. Er is een subwooferoutput die een actieve subwoofer kan accepteren als u wenst om zeer Hoge Lage Tonen niveau's tot stand te brengen.

3DS

Deze mogelijkheid wordt gebruikt om de indruk te creëren dat het geluid uit de ruimte komt in plaats van uit de luidsprekers-set. Het drukken van ◀ / ▶ toetsen zal de mogelijkheden aan of uit zetten.

Subwoofer

Het is mogelijk om een externe, actieve subwoofer met het toestel te verbinden om een veel dieper Lage Toneneffect te geven.

Door op de ▲ / ▼ toets te drukken, selecteert u Subwoofer. De subwoofer kan Aan of Uit worden gezet.

Zet de Subwoofer op Aan wanneer u een externe subwoofer met het toestel verbindt.

Mogelijkheden-menu

Door op de ◀ / ▶ toets te drukken, selecteert u het derde pictogram. Het mogelijkheden-menu verschijnt op het scherm.

MOGELIJKHEDEN Sleep-timer Kinderslot Taal Ext-2 Out Standaard Zoom Blauw Beeld Achtergrond Menu OSD-tijd TXT Taal Schembeveiliging Uit Uit Nederland EXT - 1 Panoramic Aan Doorschijnend 30 sec West

Sleep-timer

Door op dee ▲ / ▼ toets te dorukken, selecteert u die Ssteptbiner. Detinierekkan worden geprogrammeerd tussen Uiteen2 2 uren in stappen van 100minintendooropplede ▲ / ▶ toets te dorukken. Alsdele lastapiptiener geactiveerd wordt, schaakelt de eTVT automatisch over op deeststandbymnodus aan lhett eëinde va and elegesetectede de tijdsduur.

Kinderslot

U kan deze mogelijkheid gebruikkenomtete verhinderen dat kinderen de TW-aanzetteer of zenders wijzigem of aaappasigene enz. uitvoeren zonder afstandsbediening.

De kinderslotmogelijkheid kean worden ingesteld door de ◀ / ▶ toets aan ofuitete zetten. Als hleetsysmbool Uit uit wordt geselecteerd, zal er geenverschilninde bediening van uw TVzijn Als het symbool Aan wordt geselecteerd, kandde TV verkel door de Afstandsbediening worden bediend. In dit geval zullen de toetsen van het bedieningspaneel, behalve de toets van de Stroom aan/uit, aan de onderzijde van de TV niet werken. Als één van deze toetsen wordt ingedrukt, zal het " Kinderslot Aan" op het scherm worden getoond.

Taal

Door op de ▲ / ▼ toets te drukken, selecteert u Taal. Door op de◀ / ▶ toets te drukken, kunt u de taal selecteren.

Ext-2 Out

Door op de ▲ / ▼ toets te drukken, selecteert u Ext-2 Out. U kunt Ext-2 Out op TV, EXT-1, EXT-3, EXT-4, EXT-5, EXT-6 of PC zetten door op de ◀ / ▶ toets te drukken.

Opmerking: Enkel audio-output is beschikbaar voor EXT-4, EXT-6 en PC. De andere opties hebben zowel audio als video-output.

Standaard Zoom

Door op de ▲ / ▼ toets te drukken, selecteert u de Standaard Zoom. U kunt Standaard Zoom op Panoramisch, 4:3 of 14:9 Zoom zetten door op de◀ / ▶ toets te drukken. Als er geen WSS of breedtehoogte (beeldgrootte) verhouding informatie is en de zoom-stand is geselecteerd als Auto door op de 📁 toets te drukken, dan zal de zoom-stand automatisch veranderen in de Standaard zoom instelling. Zie ook de Zoom Standen op pagina 101.

Blauw Beeld

U kunt de TV instellen om automatisch in het blauw scherm te veranderen als het signaal zwak of afwezig is, of wanneer en geen input van een extern apparaat is.

De mogelijkheden van het Blauw Beeld kunnen worden aan of uitgezet door op de ◀ / ▶ toets te drukken.

Achtergrond Menu

Door op de ▲ / ▼ toets te drukken, selecteert u Achtergrond Menu. U kunt de menu achtergrond in Doorschijnend of Niet-transparant veranderen door op de◀ / ▶ toets te drukken.

OSD-tijd

Door op de ▲ / ▼ toets te drukken, selecteert u de OSD-tijd. Druk op de ▲ / ▶ toets om de OSD-tijd te veranderen in 15 sec, 30 sec of 60 sec.

TXT Taal

Door op de ▲ / ▼ toets te drukken, selecteert u de TXT Taal. Druk de ◀ / ▶ toets om de TXT Taal te veranderen in West Oost, Cyrillisch, Turks/Grieks of Arabisch. Deze zal normaal ingesteld worden op West voor West-Europa.

Schermbeveiliging

Door op de ▲ / ▼ toets te drukken, v selecteert u de Schermbeveiliging. Druk op de ◀ / ▶ of "OK" toets om in het schermbeveiligingsmenu te gaan.

Dit menu heeft drie punten met betrekking tot het mogelijke probleem van beeldbehoud in de plasmabeeld panelen. Eerst worden twee punten (Schermdoekje, Omgekeerd) van dit menu gebruikt om de gevolgen te verwijderen nadat het probleem voorkwam en het laatste punt (Pixel omschakeling) wordt gebruikt om dit probleem te verhinderen.

Schermdoekje: Als OK wordt gedrukt op dit punt wordt het paneel gestuurd met volledig wit beeld gedurende één uur tenzij om het even welke gebruikerinstructie wordt ingegeven. Tijdens deze stand zal, als om het even welke gebruikerinstructie wordt ingegeven, het menu van de Schermbeveiliging op het scherm met benadrukt Schermdoekje worden getoond.

Omgekeerd: Als OK wordt gedrukt op dit punt zal de kleur van elk pixel van het getoonde beeld één uur worden omgekeerd tenzij om het even welke gebruikerinstructie wordt ingegeven.

Pixel omschakeling: Dit punt kan op Uit, 5, 10, 20, 40 min. of één uur worden gezet. Het gehele beeld wordt 2 pixels verplaatst in de richtingen van het hieronder getoonde beeld.

De tijjd ddein deze instelling wordt ingegeven, verwijst naar de tijd tussen het beeld dat wordt bewogen. Als u spelconsoles of gelijkardige gebruikt, stel dan in op 5 mins maar laat geen statische beelden op het scherm gedurende langere tijdsspannes.

Installatie menu

Door op de ◀ / ▶ toets te drukken, selecteert u het vierde pictogram. Installatie menu verschijnt op het scherm.

INSTELLEN Programma 1 Band C Kanaal 12 Kleursysteem AUTO Geluidssysteem BG Fijnafstemmen 0 Zoeken 224,25 VCR Uit Programma Opslaan

Programma

Door op de ▲ / ▼ toets te drukken, selecteert u de Programma. Druk oppde ◆ / ▶ toets om het Zendernummer te selecteren. Urukunbook een mummer wia decipijefet tots eropode afstandsbediening ingevem. Erzijn 1900 zenderopslag-mogelijkheden tussen © een 999.

Band

De band kan geselecteerd worden ofwel "C" of "S" door op de ◄/► toets te drukken.

Kanaal

Het ikamaall kan veeandbeddwordendoloropp de ◄ / ▶ ttoets teedrikkeenofoviavide d Cijfertoetsen.

Kleursysteem

Door op dee ▲ / ▼ ttoets teedrukken, selecteert u het Kleursysteem. Druk op de ◀ / ▶ ttoets com hbetklkeursystetermin in PARAL PAL60, SECAM of AUTO te veranderen.

Opmerking: In de EXT stand, kunt eveneens NTSC 3.58 en NTSC 4.43 kiezen.

Geluidssysteem

Door op de ▲ / ▼ toets te drukken, selecteert u het Geluidssysteem. Druk op de ◀ / ▶ toets om het geluidssysteem in B/G, D/K, I of L/L'/L' te veranderen.

Fijnafstemmen

Door op de ▲ / ▼ toets te drukken, selecteert u Fijnafstemmen. Druk op de ◀ / ▶ toets om het stemmen aan te passen.

Zoeken

Door op de ▲ / ▼ toets te drukken, selecteert u Zoeken. Druk op de◀ / ▶ toets om de zender zoeken te starten. Het zoeken zal ophouden als een signaal wordt gevonden. U kunt ook direct een frequentiewaarde ingeven door de cijfertoetsen te drukken.

• Dit punt kan in alle standen behalve EXT-4 en PC worden gezien.
• Als u naar een VCR bron kijkt vanaf één van deze standen, dan is het beter om de VCR-stand op „aan“ te zetten. Hiervoor, terwijl de pijl op dit punt staat, druk op de ◀ / ▶ toetsen om het op „aan“ te zetten.
• Als u naar een DVD wilt kijken, dan moet u dit punt „uit“ zetten.

Programma Opslaan

Door op de ▲ / ▼ toets te drukken, selecteert u Programma Opslaan. Druk op de ◀ / ▶ toets of "OK"-toets om de aanpassingen te bewaren. "Zender opgeslagen" zal worden getoond op het scherm.

Het zender-menu

Door op de ◀ / ▶ toets te drukken, selecteert u het vijfde pictogram. Het zender menu verschijnt op het scherm.

PROGRAMMA 01 ITV 11 C - 43 02 ZDF 12 C - 64 03 CH5 13 C - 68 04 C - 02 14 S - 40 05 C - 05 15 ---- 06 C - 06 16 ---- 07 C - 08 17 ---- 08 C - 21 18 ---- 09 C - 23 19 ---- 10 C - 35 20 ---- Naam Invogen Wissen APS

Door de pijl in vier richtingen te bewegen kunt u 20 zenders in de zelfde pagin bereiken. U kunt de pagina's scrollen naar boven of naar onder door op navigatietoetsen te drukken om alle zenders in de TV-stand te zien (behalve de AV-stand).

Als de cursor geactiveerd wordt, gebeurt de zenderselectie automatisch.

Naam:

Om de naam van een bepaalde zender te veranderen, selecteer de zender en druk op de RODE toets.

De eerste letter van de geselecteerde naam begint te knipperen. Druk op de ▲ / ▼ toets om de letter te veranderen en op d◀ / ▶ toets om de andere letters te selecteren Door op de RODE toets te drukken, kan u de naam bewaren.

Invoegen:

Selecteer de zender dat u wenst in te voegen via de navigatietoetsen. Druk op de GROENE toets. Verplaats door middle van de navigatietoetsen de geselecteerde zender naar een bepaalde zenderruimte en druk opnieuw op de GROENE toets.

Wissen:

Om een zender te verwijderen, druk op de GELE toets. Het drukken op de GELE toets wist opnieuw de geselecteerde zender van de zenderlijst, en de zenders schuiven één op.

APS (Automatisch

Programmeersysteem)

Als u op de BLAUWE toets drukt voor APS zal het volgende waarschuwingsscherm worden getoond.

PROGRAMMA Land Nederland WAARSCHUWING Alle vooral ingestekte programma's wordt gewist OK Anularen

Druk op de Blaawetotets non APSPSe te annuleren als w uwwbbestaandezeereheijst niet wilt uitvegen.

eOm APS woont te zetten, selecteer eets het land door op de ◀ / ▶ toets te drukken en druk dan de RODE toets of de "OK" toets.

APS is in werking... Nederland - B/G 055,25 Mhz Annuleran

Nadat APS wordt beëindigd, zal de zenderlijst op het scherm verschijnen.

Bron menu

Door op de ◀ / ► toets te drukken, selecteert het zesde pictogram. Het bron menu verschijnt op het scherm.

BRON : TV TV EXT - 1 EXT - 2 EXT - 3 EXT - 3S EXT - 4 EXT - 5 EXT - 5S EXT - 6 PC

In het brommenu, boeraadrukkeenbond door op de ▲ / ▼ toets te drukken en schakel over naar die stand door op de◀ / ▶ of OK toets te drukken.

PC modus

Installatie

• Zet de Computer en het scherm af alvorens om het even welke verbindingen te maken.
• Zet uw PC-resolutie correct alvorens met de TV te verbinden. Zie de lijst op pagina 109 voor ondersteunde standen.
• Gebruik een D-SUB kabel om de PC TV-ingang te connecteren met de RGB output terminal.

15 Pin Mini D-Sub Connector 10 5 1 6 15 11

- Haal de schroeven van de Schermkabel aan tot de schakelaars (vinger-gespannen alleen) veilig zijn vastgemaakt.

Menusysteem in PC modus

Druk op de toets. Het menu zal in het midden van het scherm worden getoond.

PC Beeld Positie Menu

Door op de ◀/▶ toets te drukken, selecteert u het eerste pictogram. Het PC Beeld Positie menu verschijnt op het scherm.

POSITIE PC-BEELD Auto Plaatsen H-Positie 50 V-Positie 50 Pixelfreq. 50 Fase 50 1024x768 H:48kHz V:60Hz

Auto plaatsen

Als u het beeldhorizontaalofverdicalaharaan een ongewenste positie voeplaatst, ggebruikt u dit punt om het beeldautomatischopede correcte plaats te zetten.

• Selecteer het Auto plaatsen punt door op de ▲ / ▼ toets te drukken en te gebruiken.
  • Druk op de ▶ of "OK" toets.

Waarschuwing : De autoppositie aanpassing wordt geadwissered oommet het volle scherm beeld uit te voeren voor de juiste aanpassing.

H (Horizontale) Positie

Dit punt verplaatst het beeld horizontaal naar rechts of links van het scherm.

- Selecteer het H-Positie punt door op de ▲ / ▼ toets te drukken.

- Gebruik de ◀ / ▶ toets om de waarde aan te passen.

V (Verticaal) Positie

Dit punt verplaatst het beeld verticaal naar de bovenkant of de onderkant van het scherm.

- Selecteer het V-Positie punt door op de ▲ / ▼ toets te drukken.

- Gebruik de ◀ / ▶ toets om de waarde aan te passen.

Pixelfreq.

Pixelfreq. aanpassingen corrigeren de storing die optreedt als verticale banden verschijnen in pixel intensieve presentaties zoals spreadsheets of paragrafen of tekst in kleinere fonts.

- Gebruik de ◀ / ▶ toets om de waarde aan te passen.

Fase

Afhankelijk van de resolutie en scan-frequentie die u in de TV invoert, kunt u een wazig of lawaaierig beeld op het scherm zien. In zo een geval kan u dit punt gebruiken om een duidelijk beeld door te krijgen met de trial & error methode.

- Gebruik de ◀/▶ toets om de waarde aan te passen.

Het PC Beeldmenu

Door op de ◀ / ▶ toets te drukken, selecteert u het tweede pictogram. Het PC Beeldmenu verschijnt op het scherm.

Contrast, Hekkenheid een Kkelretemp aanpassingen im dit menuzijnidielelekaan de aanpassingen die inheltbeleldreenuvaran de TV worden gedefmiëend.

Als de Kleurtemp Manueel is, kunt u de R, G, B puntem ook aanpassen. DDe R, G, G, B passen de TW beeldkleuraam inir PE, nodus. U kunt dte TW kleurininuwvgegewenstelekleur veranderen: (Rood) R, (Groen) G, B (Blauw)

Selecteer Reset en druk op ◀ / ▶ of de "OK" toets om de beeldstandem teuggge zettele op de fabrieksimstellingen.

Geluidsmenu

Door op de ◀ / ▶ toets te drukken, selecteert u het derde pictogram. Het Geluidsmenu verschijnt op het scherm.

De punten in dit menu worden beschreven bij Geluidsmenu beginnend op pagina 93.

Mogelijkheden Menu

Door op de ◀ / ▶ toets te drukken, selecteert u het vierde pictogram. Het mogelijkheden menu verschijnt op het scherm.

De punten in dit menu worden beschreven bij het mogelijkheden menu beginnende op pagina 95.

Bron Menu

Door op de ◀ / ▶ toets te drukken, selecteert u het vijfde pictogram. Het bron men verschijnt op het scherm.

In bronmenu, benadruk een bron door op de ▲ / ▼ toets te drukken en over te schakelen naar die stand door te drukken op ◀ / ▶ of op de "OK" toets.

Geluid in PC modus

- Verbind de Audio In van de de PC Audio uitgang met het TV stopcontact PC audio in.

Andere Functies

TV Status

Het zender-nummer, Naam v/d zender, de Stand van Geluidsindicator en van de Zoom worden getoond rechtsboven op het scherm wanneer een nieuwe zender wordt ingegeven of als op de toets wordt gedrukt.

Mute indicator

Wordt geplaatst links bovenaan het scherm wanneer toegelaten.

Om mute te annuleren, zijn er twee alternatieven; de eerste is het drukken op de

toets en de tweede is het verhogen/ verminderen van het Volume-niveau.

PIP en PAP standen

Druk op de toets om naar de PIP stand over te schakelen.

In de PIP Stand, wordt een klein beeld (PIP beeld) getoond op het hoofd-beeld. De modi zijn 1 grootte en 2 posities voor het PIP venster. U kan de toets gebruiken om de PIP positie veranderen. De Breedtehoogteverhouding van het PIP venster wordt vastgelegd en 4:3.

Als de PIP stand wordt ingegeven, is het standaard actieve venster het PIP venster en het actieve venster wordt vermeld door een groen kader eromheen. Het actieve venster kan worden veranderd door op de "Gele" toets te drukken. Statusinfo OSD behoort tot actief venster. De plaats van de status OSDs is dezelfde voor beide vensters.

Voor PIP beeldbeperkingen, zie lijst op pagina 111.

Druk tweemaal op de toets om naar de PAP stand over te schakelen.

In de PAP Stand, worden twee beelden met gelijke grootte getoond op het scherm. De Breedtehoogte-verhouding van de vensters worden vastgelegd.

Als u overschakelt op PAP Stand, wordt het Hoofdvenster in PIP Stand getoond aan de rechterzijde van het scherm. Het actieve venster kan worden veranderd door op de "Gele" toets te drukken.

De bron beperkingen van PAP Stand zijn dezelfde als in de PIP Stand.

Stilstaand beeld

U kunt het beeld op het scherm bevriezer door op de 📁 toets te drukken. Bij PIP en PAP lay-outs; enkel het hoofd-beeld kan worden bevroren.

Zoom-standen

De Zoom-stand kan worden veranderd door op de toets te drukken. U kunt schermgrootte instellen volgens de breedtehoogte-verhouding. Selecteer de meest optimale uit de volgende ZOOM-standen.

Opmerking: U kunt enkel 4:3 en FULL kiezen in PC modus.

Auto:

Als een WSS signaal (Breedscherm signaal), dat de breedtehoogte-verhouding van het beeld toont, is inbegrepen in he uitzendingssignaal of het signaal van een extern apparaat, verandert de TV automatisch de ZOOM-stand volgens het WSS signaal.

- Als de AUTO-stand niet correct functioneert wegens een slechte WSS signaalkwaliteit of wanneer u de ZOOM-stand manueel wenst te veranderen in een andere ZOOM-stand.

Full:

Dit rekt de linker en rechter zijden van een normaal beeld gelijkvormig uit (4:3 breedtehoogte-verhouding) om het brede scherm van de TV te vullen.

- Voor 16:9 breedtehoogte-verhouding beelden die in een normaal beeld zijn gedrukt (4:3 breedtehoogte-verhouding), gebruikt u de Full stand om het beeld in zijn originele vorm te herstellen.

16:9 Zoom:

Dit zoomt het brede beeld omhoog (16:9 breedtehoogte-verhouding ) op het Full scherm.

Dit zoomt het brede beeld omhoog (16:9 breedtehoogte-verhouding) met ondertitels op het Fullscherm.

Gebruiken om een normaal beeld te bekijken (4:3 breedtehoogte-verhouding) aangezien dit zijn originele vorm is.

Dit zoomt het brede beeld omhoog (14:9 breedtehoogte-verhouding ) naar de hogere en lagere grenzen van het scherm.

Dit rekt de linker en rechter kanten van een normaal beeld uit (4:3 breedtehoogteverhouding ) om het scherm te vullen zonder het beeld onnatuurlijk te doen lijken.

De boven- en onderzijde van het beeld worden lichtjes afgesneden.

Teletekst

Teletekst is een informatiesystem dat tekst weergeeft op uw TV scherm. Bij gebruik van het Teletekst informatiesysteem kan u een informatie-pagina bekijken over een onderwerp dat in de inhoudstafel (index) beschikbaar is.

Om Teletekst te bedienen

• Selecteer een TV post waar de Teletekst wordt overgebracht.
• Druk op de toets. Gewoonlijk wordt de inhoudstafel (index) getoond op het scherm.

Om een pagina te selecteren in het Teletekst menu.

- Druk op de gepaste cijfer-toetsen voor het vereiste Teletekst paginanummer.

Het geselecteerde paginanummer wordt weergegeven in de linker bovenhoek van het scherm. De teletekst pagina teller zoekt tot het geselecteerde paginanummer gevonden is. De gewenste pagina verschijnt dan op het scherm.

- Druk op de ▲ toets om het scherm van de Teletekst voorwaarts te bewegen met één pagina.

- Druk op de ▼ toets om het scherm van de Teletekst achterwaarts te bewegen met één pagina.

Om de Index pagina te selecteren

- Om het paginanummer van de index (over het algemeen pagina 100) te selecteren, druk op de toets.

Om Teletekst te selecteren met een TV Zender

• Druk op de toets. De tekst wordt nu toegevoegd over de zender op het scherm.
• Druk opnieuw op de foets om op de Teletekst pagina terug te komen.

Om Tekst met dubbele grootte te selecteren

• Druk op de toets om de bovenste helft van de informatiepagina in dubbele hoogtetekst te tonen.
• Druk op de toets opnieuw om de onderste helft van de informatiepagina in dubbele hoogtetekst te tonen.
• Druk nogmaals op de toets voor de Fullpagina van een normale hoogte tekst.

Om "verborgen informatie" weer te geven Informatie

• Eenmaal drukken op de toets zal de antwoorden op een quiz of een spelpagina weergeven.
• Tweemaal drukken op de _toets zal opnieuw de weergegeven antwoorden verbergen.

Om de Automatische Pagina Verandering te stoppen

De teletekstpagina die u hebt geselecteerd, kan meer informatie bevatten dan wat op het scherm staat; de rest van de informatie zal na een tijdspanne worden getoond.

• Druk op de 📄 toets om de automatische paginaverandering tegen te houden.
  • Druk opnieuw op de toets om de

volgende pagina te tonen.

Om een Subcode pagina te selecteren

De Subcode pagina's zijn onderafdelingen van lange Teletekst pagina's die slechts met één sectie terzelfdertijd op het scherm kunnen worden getoond.

• Selecteer de vereiste Teletekst pagina.
• Druk op de 📄 toets.
• Selecteer het vereiste subcode paginanummer door op vier cijfertoetsen (b.v. 0001) te drukken.
• Als de geselecteerde subcode pagina niet in een korte tijdsspanne wordt getoond, druk op de toets. De TV-zender zal worden getoond op het scherm.
• Het Teletekst paginanummer zal links bovenaan het scherm worden getoond wanneer de geselecteerde pagina wordt gevonden.
• Druk op de 📄 toets om de geselecteerde Teletekst pagina te tonen.

PAT (Beeld en Tekst)

- Druk op de rode () toets om de zender en Teletekst tezelfdertijd te zien. Het scherm zal in twee delen worden verdeeld. De Teletekst zal aan de linkerkant van het scherm worden getoond.

Om Teletekst te verlaten

- Druk op de toets. Het scherm zal overschakelen op de TV stand.

Om de tijd te tonen

• Tijdens het bekijken van een TV-zender met Teletekst transmissie druk op de toets. De huidige tijdsinformatie, die van Teletekst wordt gecapteerd, zal worden getoond op het scherm.
• Als de bekeken zender geen Teletekst transmissie heeft, zal geen informatie worden getoond.

Fastext

Uw TV ondersteunt het 1000 pagina Teletekst systeem. Als het pagina-nummer van gelijk welk van de 1000 pagina's in het geheugen wordt ingegeven, zal het systeem niet zoeken naar de gevraagde pagina; in plaats daarvan zal het de pagina automatisch tonen. Als de gevraagde pagina niet in het geheugen aanwezig is, zal het systeem zoeken naar het gevraagde pagina-nummer en zal het de 1000 pagina's met inbegrip van de gevraagde pagina in het geheugen bewaren nadat het gevonden is.

• Druk op de ▲ toets om het Teletekst scherm voorwaarts te bewegen met één pagina tegelijkertijd.
• Druk op de ▼ toets om het Teletekst scherm achteruit te bewegen met één pagina tegelijkertijd.

Voor Fastext

De onderwerpen-rubriek voor de informatie kan een bepaalde kleur hebben.

- Druk op een gepaste RODE, GROENE, GELE of BLAUWE toets om de relevante pagina snel te bereiken.

Voor TOP tekst

De TOP tekststand zal automatisch worden geactiveerd volgens de transmissie.

• Als de TOP teksttransmissie aanwezig is, zullen de kleur gecodeerde toetsen in een status-rij verschijnen.
• Als de TOP teksttransmissie niet aanwezig is, zal de statusrij niet verschijnen.

De onderwerpen-rubriek voor informatie kan in een gekleurd venster aanwezig zijn.

In TOP stand zullen de ▲ of ▼ instructies de volgende of respectievelijk vorige pagina ophalen. Als de TOP teksttransmissie niet beschikbaar is, zal bij gebruik van deze instructies, wraparound voorkomen. Zo zal bijvoorbeeld pagina 100 groter zijn dan pagina 199.

Aansluiten Randapparatuur

Er is een brede waaier van audio e videoapparatuur die met uw TV kan worden aangesloten.

Het volgende aansluitingsschema toont u aan waar de verschillende (Facultatieve) apparatuur aan de achterkant van de TV moet worden aangesloten.

Hoge Definitie

Uw Hitachi Plasma Televisie kan de Hoge Definitie beelden van apparaten zoals een Hoge Definitie Satelliet ontvanger of DVD Speler weergeven. Deze apparaten moeten via het HDMI stopcontact (EXT-6) of het Component Stopcontact worden aangesloten (EXT-4). Deze stopcontacten kunnen ofwel 720p of 1080i signalen aanvaarden.

Via de Scart

PLASMA TV heeft 3 Scart aansluitingen. Als u randapparatuur wil aansluiten (b.v. video, decoder, enz.) die Scart aansluitingen hebben met de TV, gebruikt u SCART 1. SCART 2 of SCART 3.

Als een extern apparaat via de Scar aansluitingen wordt aangesloten, zal de TV automatisch in de AV stand worden geschakeld.

- De Digital Set Top Box apparaten niet aansluiten via Scart 1. Gebruik de Scart 2 of Scart 3 aansluiting.

Via Antenne Input

Als u randapparatuur met uw TV wenst te connecteren, zoals videorecorders of decoders, maar het apparaat dat u wilt verbinden heeft geen Scart aansluiting, dan kan u het met de Antenne ingang van de T verbinden.

Als de VCR met de Antenne ingang wordt verbonden, wordt voorgesteld om zender 0 te gebruiken.

Decoder

Kabel TV bidet u een brede keuze van zenders aan. De meesten van hen zijn gratis, de overige worden door de kijker betaald. Dit betekent dat u bij de uitzendende organisatie zult moeten laten registreren welke zenders u wenst te ontvangen. Deze organisatie zal u een overeenkomstige decoder-eenheid leveren om de zenders te decoderen.

Voor verdere informatie gelieve u te wenden tot uw verdeler. Zie ook het boekje dat met uw decoder wordt geleverd.

Sluit een decoder op een antenne aansluiting op de TV aan

- Verbind de antenne-kabel.

Een decoder aansluiten zonder een antenneaansluiting op de TV

- Sluit de decoder op de TV aan met een Scart kabel op SCART 1.

TV en Videorecorder

- Verbind de antenne-kabels.

De betere beeldkwaliteit kan worden verkregen als u ook een Scart kabel met Scart aansluitingen verbindt.

Playback NTSC

Deze optie kan u gebruiken door ;

• NTSC VCR speler te connecteren met een Scart aansluiting aan de achterkant van de TV.
• NTSC VCR te connecteren met de RCA aansluitingen aan de achterkant van de TV.

Vervolgens, druk op de toets om de aangewezen bron te selecteren.

Kopiëer Faciliteit

Bron selectie voor VCR opname.

• Selecteer het mogelijkheden menu.
• Selecteer Ext-2 Out door op de XX/XX toets te drukken.
• Selecteer een bron om het beeld uit die bron te kopieren.

Zoek en sla het testsignaal van de videorecorder op

• Sluit de antenne-kabel van het antenne-stopcontact van uw videorecorder af.
• Schakel uw TV aan en schakel de videorecorder op het testsignaal. (Zie het boekje voor uw videorecorder.)
• Ga in het Installatie menu en selecteer zoeken.
• Zoek het testsignaal van uw videorecorder net zoals u de TV signalen gezocht en opgeslagen hebt. Sla het testsignaal op onder het zendernummer 0.
  -Vervang de antenne-kabel in het antenne-stopcontact van uw videorecorder zodra u het testsignaal hebt opgeslagen.

Camera en Camcorder

Om te connecteren met de AV-ingang

Sluit uw camera of camcorder aan op de AV ingang (EXT-5) aan de achterkant van de TV.

- Sluit uw apparatuur aan op de TV via de VIDEO (gele), AUDIO R (rode) en AUDIO L(witte) ingangen. U moet de contacten op de ingang aansluiten met gebruikmaking van dezelfde kleur.

Aansluiting op de S-VHS ingang

Sluit uw camera en camcorder aan op de S-VHS ingang aan de achterzijde van de TV.

- Sluit uw apparatuur op de TV aan via de S-VHS ingangen en audio ingangen van AV ingangen door S-VHS kabels te gebruiken.

Aansluiten van de Decoder op de VideoRecorder

Sommige videorecorders hebben een speciale Scart aansluiting voor decoder.

- Verbind een Scart kabel met de Scart aansluiting van uw decoder en met de speciale Scart aansluiting van uw videorecorder. Verwijs naar het boekje van uw videorecorder.

- Om uw videorecorder op de TV aan te sluiten, verwijs naar de TV en de Videosectie van de Recorder.

Als u meer apparatuur wilt aansluiten op uw TV, raadpleegt u de verdeler.

Koptelefoon aansluiten

Gebruik het stopcontact van de stereo Hoofdtelefoon aan de achterkant van het TV, om Hoofdtelefoons aan te sluiten.

De Subwoofer verbinden

Gebruik het stopcontact van de Subwoofer om een externe, actieve subwoofer met het toestel te verbinden om een veel dieper Lage Toneneffect te geven.

Antenne aansluiting

Openlucht Antenne aansluiting

Ronde 75 ohm coaxiale kabel 75Ω VHF/UHF

Achterzijde van de TV

Aansluiten Randapparatuur

HOOFDTELEFOON

Verzorgen van het Scherm

Maak het scherm schoon met een lichtjes vochtige, zachte doek. Gebruik geen schurende oplosmiddelen aangezien zij de beschermdeklaag van de TV kunnen beschadigen.

Zwakke beeldkwaliteit

Hebt u het correcte TV-systeem geselecteerd ? Staan uw TV-toestel of huis-antenne te dicht bij niet-geaard audiomateriaal of neonlichten, enz. ?

Bergen of hoge gebouwen kunnen dubbele beelden of spookbeelden veroorzaken. Soms kunt u de beeldkwaliteit verbeteren door de richting van de antenne te veranderen.

Is het beeld of Teletekst onherkenbaar ? Controleer of u de correcte frequentie hebt ingegeven.

De beeldkwaliteit kan verminderen wanneer twee randapparaten terzelfdertijd met de TV zijn verbonden. In zo een geval, ontkoppelt u dan één van de randapparaten.

Geen beeld

Is de antenne behoorlijk aangesloten? Zijn de stekkers stevig aangesloten op het antenne-stopcontact? is de antenne-kabel beschadigd ? Zijn er geschikte stekkers gebruikt om de antenne aan te sluiten? Als u twijfelt, raadpleeg uw verdeler.

Geen beeld betekent dat uw TV geen transmissie ontvangt. Heeft u op de juiste toetsen van de afstandsbediening gedrukt ? Probeer het nog een keer.

Geluid

U kunt geen geluid horen. Onderbrak misschien het geluid, door op de toets te drukken ?

Het geluid komt alleen uit één van de luidsprekers. Is de Balans naar één richting extreem ingesteld ? Zie Geluidsmenu.

Afstandsbediening

Uw TV reageert niet meer op de afstandsbediening. Misschien zijn de batterijen leeg. Indien ja, dan kan u de lokale toetsen aan de onderzijde van de TV nog gebruiken.

Hebt u het verkeerde menu geselecteerd?

Druk op de ■ toets om op de TV-stand terug te komen of druk op de ● toets om naar het vorige menu terug te keren.

Geen oplossing:

Schakel uw Televisie uit en aan. Als dit niet werkt, contacteer het service-personeel; doe nooit een poging om het zelf te herstellen.

Specifications

TV UITZENDING

Aanduiding op het scherm

RF ANTENNE INGANG

75 ohm (unbalanced)

WERKENDE SPANNING

220-240V AC, 50 Hz.

AUDIO

Duits+Nicam Stereo

GELUIDSUITGANG VERMOGEN (Wrms.) (% 10 THD)

2 × 10

STROOMVERBRUIK (w) (max.)

360 w

< 3 W (Stand-by)

PANEEL

16:9 beeld, 42" (106 cm zichtbaar) Scherm Grootte

AFMETINGEN (mm)

AFMETINGEN (mm)
D	L	H	Gewicht (kg)(zonder stand)
96	1045	727	35.5

Bijlage A: PC ingang Typische Beeld Standen

Het beeld heeft een maximale resolutie van 1280x 1024, verticaal sync. frequentie bereik van Hz 56-85 en een horizontaal sync. frequentie bereik van KHz 30-69.

De volgende lijst is een illustratie van enkele typische videobbeeldstanden.

Stand	HorizontaalVerticaalHor. (kHz)Ver. (Hz)		Frequentie Reso
1640	40031.570
2640	48031.560
3*84	848031.060
4640	48037.972
5640	48037.575
6640	48043.385
7800	60035.256
8800	60037.960
9800	60048.172
10800	60046.975
11800	60053.785
1210	2476848.460
1310	2476856.570
1410	2476860.075
1510	2476868.785
1611	5286467.575
1712	80102464.060
18*12	8076847.860
19*12	8076856.170

* Enkel beschikbaar in de standen Full en PAP, niet in 4:3 stand.

Bijlage B: DVD Speler selectie

U kan deze Afstandsbediening gebruiken om het geselecteerde merk van de DVD speler te bedienen door de volgende toetsen op de Afstandsbediening gelijktijdig in te drukken.

Merken van DVD Speler	Druk		Merken van DVD Speler	Druk
Hitachi	INFO	1	RCA	INFO	9
Pioneer	INFO	2	Mitsubishi	INFO	0
Panasonic	INFO	3	Onkyo	INFO	INDEX
Toshiba	INFO	4	Zenith	INFO	MIX
Philips	INFO	5	Orion	INFO	SUB PAGE
JVC	INFO	6	Shinco	INFO	UPDATE
Samsung	INFO	7	Skyworth	INFO	REVEAL
Sony	INFO	8	Bubuko	INFO	TV/TEXT

Voorbeeld

Om de HITACHI DVD speller te bediemem, dhuk opde Infotoetssemhoudddezzein, gevoatglddoor de "1" toets.

INFO toets TELETEKST toets SUB-PAGINA toets INDEX toets AANPASSING toets MENG toets WEERGAVE toets HITACHI

Opmerking: Niet alle modellen van de vermelde merken kunnen bediend worden met deze afstandsbediening.

(X: Niet beschikbaar, o: Beschikbaar)

HITACHI

Inspire the Next

Hitachi, Ltd.
