Producttype	ADSL/SDSL-router
Merk	Siemens
Model	Efficient 5890
Afmetingen (ongeveer)	25 x 15 x 4 cm
Gewicht (ongeveer)	0,5 kg
Voeding	12V gelijkstroom, 1A (externe adapter)
Aansluitingen	5x Ethernet 10/100 (RJ-45), 1x DSL (RJ-11/RJ-45)
Protocollen	DHCP, NAT, DNS, TCP/IP, WINS
Firewall	Drie beveiligingsniveaus: Minimum, Medium, Maximum
Wachtwoordbeveiliging	Standaard gebruikersnaam: superuser, wachtwoord: admin
Webinterface	Toegankelijk via 192.168.254.254 (standaard) of publiek IP
Ondersteunde besturingssystemen	Windows, Mac OS
LED-indicaties	PWR, TEST, WAN, LAN (groen)
Resetknop	Ja, aan achterzijde (paperclip)
Stroomverbruik (typisch)	Ongeveer 10 Watt
Gebruikstemperatuur	0-40°C
Onderhoud	Stroom uitschakelen, resetten indien nodig

Veelgestelde vragen - Efficient 5890 SIEMENS

Hoe sluit ik de Siemens Efficient 5890 router aan?

Sluit de telefoonkabel (RJ-11/RJ-45) aan op de DSL-poort van de router. Verbind uw computer via een Ethernet-kabel met een van de 5 LAN-poorten. Zet de router aan met de aan/uit-knop. De LED's PWR, TEST, WAN, en LAN moeten na korte tijd groen branden.

Hoe stel ik Windows in voor de router?

Ga naar Configuratiescherm > Netwerk en Internetverbindingen > LAN-verbinding > Eigenschappen. Selecteer Internet Protocol (TCP/IP) en kies 'Automatisch IP-adres laten toewijzen' en 'Automatisch DNS-serveradres laten toewijzen'. Klik op OK.

Hoe krijg ik toegang tot de webinterface van de router?

Typ in uw browser het IP-adres 192.168.254.254 (standaard) of het tweede publieke IP-adres. Gebruik gebruikersnaam 'superuser' en wachtwoord 'admin'. Na het inloggen moet u het wachtwoord wijzigen.

Wat is de standaard gebruikersnaam en wachtwoord?

Gebruikersnaam: superuser, wachtwoord: admin. Na de eerste login wordt u gevraagd het wachtwoord te wijzigen.

Hoe reset ik de router naar de fabrieksinstellingen?

Houd met een paperclip de resetknop (tussen MGMT en WAN-poort) ingedrukt tot de TEST-LED oranje brandt en de WAN- en LAN-LED’s uitgaan. Laat los, de router start op met standaardinstellingen.

Hoe open ik poorten in de firewall?

Ga naar Firewall Scripts in het menu. Voeg regels toe zoals: 'remote ipfilter insert input accept -p tcp -sp 20:21 internet' en 'remote ipfilter insert input accept -p tcp -dp 20:21 internet' (voorbeeld voor FTP). Pas het script aan en voer uit.

Hoe configureer ik NAT voor privé IP-adressen?

Klik op Command Line Interface en voer 'rem setipoptions lanconfig off internet' in. Ga naar Easy Setup, vink NAT enabled aan, stel LAN-IP (bv. 10.0.0.1) en subnetmasker in. Reboot de router en voer 'ipconfig /release' en 'ipconfig /renew' uit op de pc.

Wat moet ik doen als de router geen verbinding maakt met internet?

Controleer de kabels. Zet de router 5 seconden uit en weer aan. Controleer of de WAN-LED groen brandt. Voer 'ipconfig' uit in een opdrachtprompt en ping de standaard gateway. Als dat lukt, ping 194.151.228.18. Neem bij problemen contact op met KPN via 0800-0403.

Hoe stel ik een Mac OS X 10.3 of hoger in voor de router?

Ga naar Systeemvoorkeuren > Netwerk. Selecteer 'Ingebouwd Ethernet' bij 'Toon'. Klik op 'Configureer' en kies 'Via DHCP' bij 'Configureer IPv4'. Klik op 'Pas nu toe' en herstart de computer.

Kan ik meerdere computers aansluiten op de router?

Ja, u kunt maximaal 4 computers direct aansluiten op de Ethernet-poorten. Voor meer computers gebruikt u een extra switch of hub. Met NAT kunt u meerdere privé IP-adressen gebruiken.

GEBRUIKSAANWIJZING Efficient 5890 SIEMENS

Gebruiksaanwijzing ten behoeve van Zakelijk SDSL van KPN

Inhoudsopgave

1. Aansluiten van de router....4
   2 Instellingen van Windows voor een Zakelijk SDSL-verbinding .... 5
   2.1 Windows XP 5
   2.2 Windows 2000....7
   2.3 Windows 95/98....9
   3 Instellingen van Internet Explorer 12
   3.1 Windows XP 12
   3.2 Windows 95/98/2000 17
   4 Instellingen van Apple Macintosh voor een Zakelijk SDSL-verbinding.... 21
   4.1 Mac OS 8 en 9....21
   4.2 Mac OS X tot 10.2 23
   4.3 Mac OS 10.3 en hoger....25
2. Toegang tot de router.... 27
3. Wijzigen intern IP-adres router (NAT) 30
4. Koppelen van publieke en privé IP-adressen 37
5. Het openen van poorten op de firewall....38
6. Eerste hulp bij storingen....41
7. Diagnostics 42
8. Resetten router naar standaardinstellingen 43

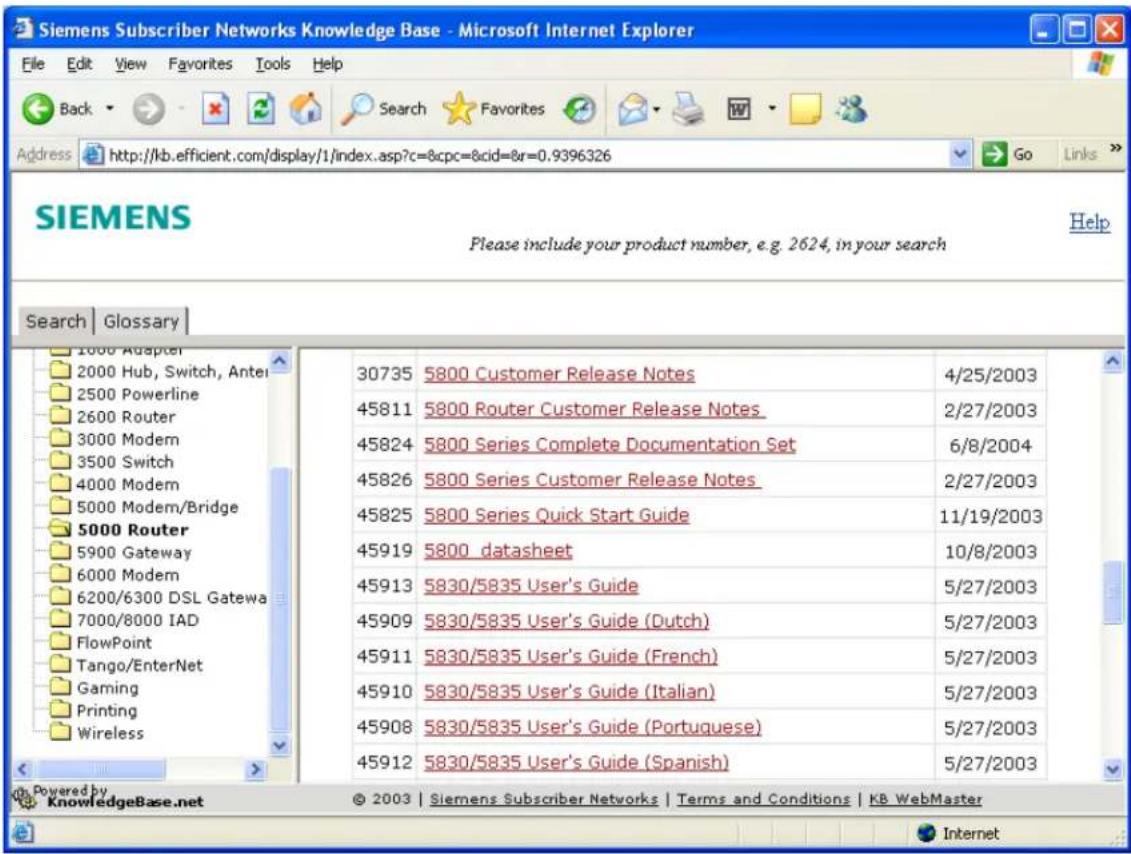

9. Additionele documentatie....44

Voorwoord:

Dit document beschrijft het gebruik van Zakelijk SDSL met de Siemens Efficient 5890 router op basis van SDSL.

In dit document staat beschreven:

• het aansluiten en instellen van computers om verbinding te maken met het internet;
• het configureren van de Efficient router voor gebruik van applicaties of toepassingen op uw netwerk.

Om gebruik te maken van Zakelijk SDSL hoeft u geen extra software te installeren. Door de computer aan te sluiten op de router en Windows en Internet Explorer te configureren kunt u direct gebruikmaken van het internet.

De router wordt met de volgende standaardinstellingen geleverd:

• authenticatie is ingesteld;
• de router ontvangt automatisch een uniek, vast, publiek IP-adres vanuit KPN;
• de router zal via het DHCP-protocol automatisch de resterende publieke IP-adressen uitdelen aan de computers die via de Ethernet-poorten zijn aangesloten.

De objecten die aangeklikt of geselecteerd moeten worden op de computer staan in dit document aangemerkt door [ ]. Waardes die u in moet typen staan met apostroffen aangemerkt, deze dient u zonder de apostroffen in te voeren.

Overzicht serveradressen:

E-mail

Inkomende e-mail (alleen te gebruiken voor een Zakelijk SDSL-mailbox): pop.kpn.-officedsl.nl

Uitgaande e-mail (voor alle Zakelijk SDSL -klanten beschikbaar): smtp.kpn-officedsl.nl

DNS

Primaire DNS server: 194.151.228.18

Alternatieve DNS server: 194.151.228.34

1. Aansluiten van de router

• Om een computer aan te sluiten op de router heeft u een Ethernet-kabel (Straight-UTP met RJ-45 plug) nodig. Sluit de kabel enerzijds aan op de netwerkkaart van uw computer, sluit het andere einde aan op een van de Ethernet- poorten van de router. Deze staan op de router aangegeven als 10/100 ETHERNET/LAN nummer 1 t/m 5.
• De telefoonkabel (met RJ-11 of RJ-45 plug) waarop het Zakelijk SDSL-signaal binnenkomt, moet worden aangesloten op de DSL-poort.

Indien deze correct zijn aangesloten, gaan er op de voorkant van de router het PWR, TEST, WAN, en LAN lampje groen branden.

Indien u de router wilt aansluiten op een netwerk met meer dan vier computers, dient u gebruik te maken van een additionele HUB, switch of router. Deze kunt u direct op de SpeedStream aansluiten met een Ethernet-kabel (straight-UTP met RJ-45 plug) op een van de Ethernet-poorten. Voor het testen en/of configureren van de Zakelijk SDSL-verbinding is het aan te raden de computer direct op de SpeedStream aan te sluiten.

2 Instellingen van Windows voor een Zakelijk SDSL-verbinding

2.1 Windows XP

Deze instellingen gaan uit van publieke IP-adressen en DHCP (de standaardinstellingen van de Zakelijk SDSL-router). DHCP (Dynamic Host Configuration Protocol) is een protocol waarmee een router automatisch IP-adressen uitdeelt aan de computers in uw netwerk. In de netwerkinstellingen van de computers op uw netwerk stelt u in dat het netwerk gebruikmaakt van DHCP.

Ga naar Start, dan naar [ Configuratiescherm ] (Control Panel), [ Netwerk en Internetverbindingen ] (Network and Internet Connections). Klik met de rechter muisknop op de gebruikte netwerkaansluiting [ LAN-verbinding ] (Local Area Connection) en selecteer dan [ Eigenschappen ] (Properties).

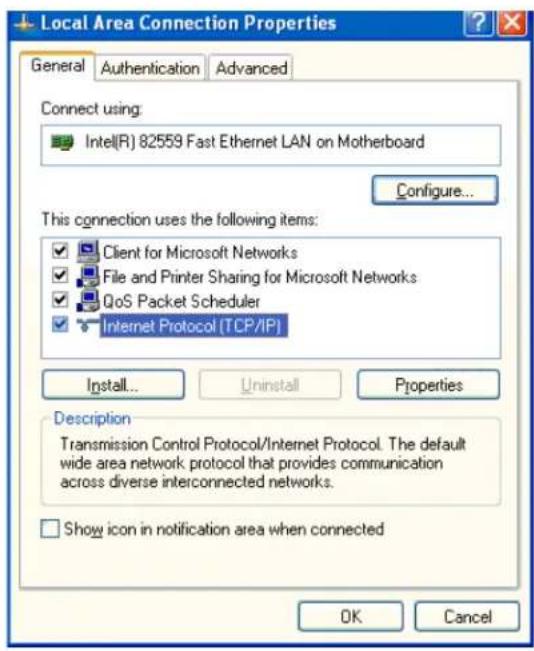

Selecteer hier het [ Internet Protocol (TCP/IP) ] en klik vervolgens op [ Eigenschappen ] (Properties).

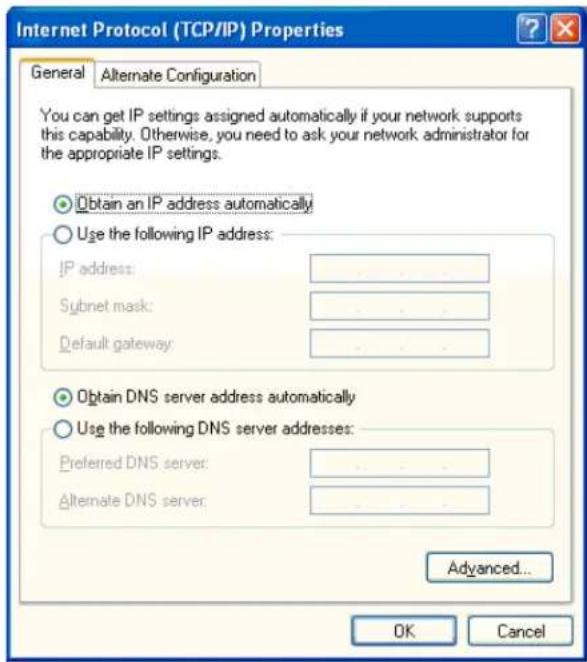

Selecteer [ Automatisch IP adres laten toewijzen ] (Obtain an IP address automatically) en [ Automatisch DNS server adres laten toewijzen ] (Obtain DNS server address automatically).

Druk nu op [OK] en nogmaals op [OK]. De netwerkinstellingen zijn nu geconfigureerd. U dient nu alleen nog Internet Explorer in te stellen zoals staat beschreven in hoofdstuk 3.1.

2.2 Windows 2000

Deze instellingen gaan uit van publieke IP-adressen en DHCP (de standaardinstellingen van de Zakelijk SDSL-router). DHCP (Dynamic Host Configuration Protocol) is een protocol waarmee een router automatisch IP-adressen uitdeelt aan de computers in uw netwerk.

Klik op het bureaublad op het icoontje van [Deze computer] (My computer)

Klik vervolgens op [ Configuratiescherm ] (Control Panel) en ga dan naar [ Netwerk en Inbelverbindingen ] (Network and Dial-up Connections). Klik met de rechter muisknop op de gebruikte netwerkaansluiting [ LAN-verbinding ] (Local Area Connection) en selecteer dan [ Eigenschappen ] (Properties).

Druk nu op [OK] en nogmaals op [OK]. De netwerkinstellingen zijn nu geconfigureerd, u dient u alleen nog Internet Explorer in te stellen zoals staat beschreven in hoofdstuk 3.2.

2.3 Windows 95/98

Deze instellingen gaan uit van publieke IP-adressen en DHCP (de standaardinstellingen van de Zakelijk SDSL-router). DHCP (Dynamic Host Configuration Protocol) is een protocol waarmee een router automatisch IP-adressen uitdeelt aan de computers in uw netwerk.

Klik op het bureaublad op het icoontje van [Deze computer] (My computer)

Klik vervolgens op [ Configuratiescherm ] (Control Panel) en ga dan naar [ Netwerk ] (Network).

Selecteer hier het Internet Protocol [ TCP/IP -> ] waar de naam van uw netwerkkaart achter staat (let op: dit is niet de Dial-Up Adapter) en klik vervolgens op [ Eigenschappen ] (Properties).

kpn sluit je aan

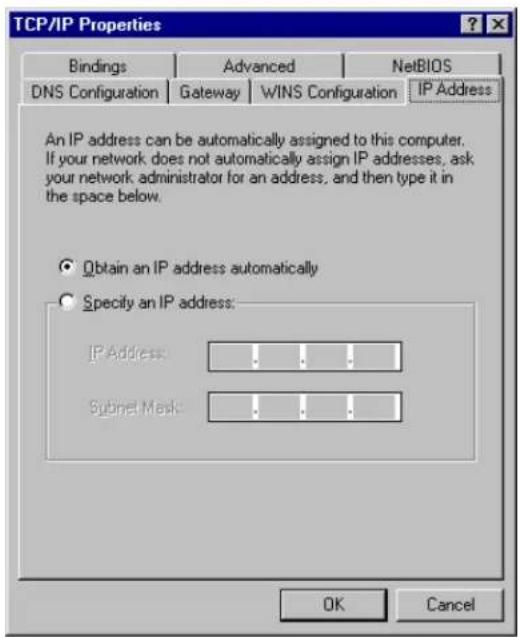

Ga naar het tabblad [IP-adres] (IP address) en selecteer hier [Automatisch een IP adres verkrijgen] (Obtain an IP address automatically).

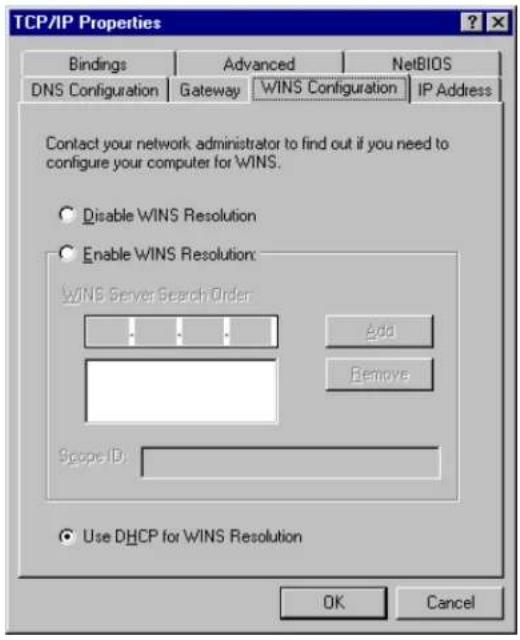

Ga naar het tabblad [ WINS-configuratie ] (WINS Configuration) en selecteer onderaan [ DHCP voor WINS-omzetting gebruiken ] (Use DHCP for WINS Resolution).

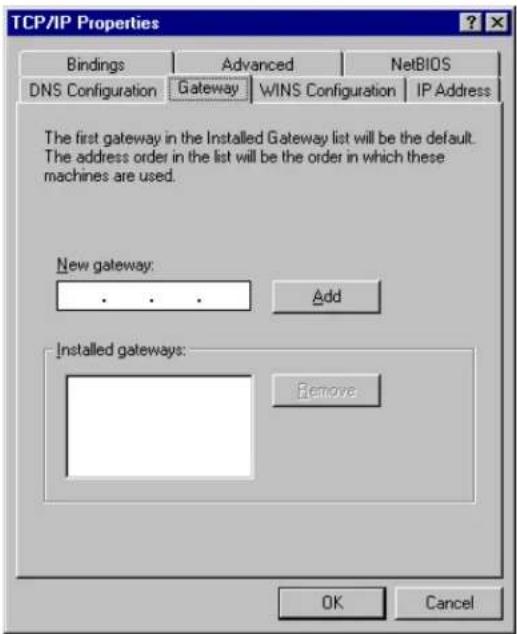

Bij het tabblad Gateway moet de lijst van [Geïnstalleerde gateways] (Installed gateways) leeg zijn. Selecteer zonodig elke geïnstalleerde gateway die er staat en druk bij elke geïnstalleerde gateway op [Verwijderen] (Remove).

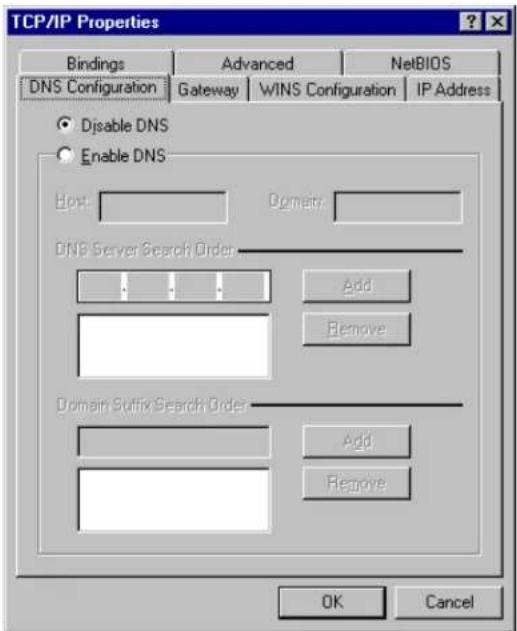

Selecteer onder het tabblad DNS de optie [DNS uitschakelen] (Disable DNS). Druk nu op [OK] en nogmaals op [OK]. De netwerkinstellingen zijn nu geconfigureerd. U dient nu alleen nog Internet Explorer in te stellen zoals staat beschreven in hoofdstuk 3.2.

Zakelijk SDSL van KPN maakt gebruik van de standaardinstellingen van Microsoft Internet Explorer. Indien deze zijn gewijzigd door gebruik van een andere internetverbinding moet Internet Explorer worden ingesteld op de volgende wijze.

Dubbelklik op het icoontje [ Internet Explorer ] op het bureaublad om Internet Explorer te openen.

Internet Explorer

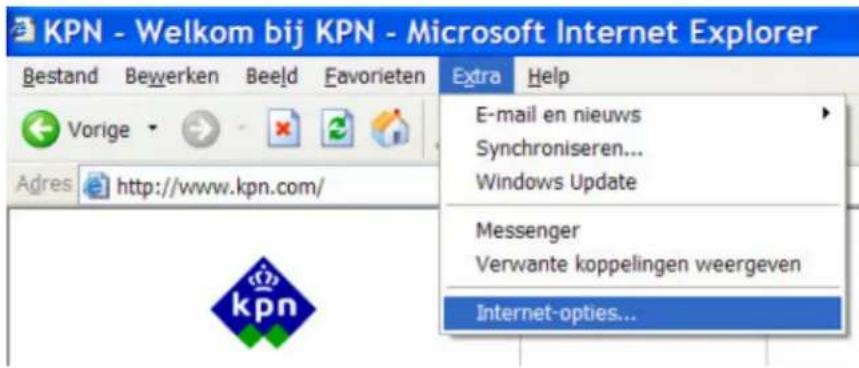

Klik op [Extra] (Tools) en vervolgens op [Internet-opties] (Internet Options).

Klik vervolgens op het tabblad [ Verbindingen ] (Connections).

Selecteer de optie [ Nooit een verbinding kiezen ] (Never dial a connection).

Klik vervolgens rechtsonder op [ LAN-instellingen ] (LAN Settings).

Zorg dat hier alle vakjes staan uitgevinkt zoals afgebeeld op het plaatje.

kpn sluit je aan

Klik vervolgens op [OK] om terug te gaan naar het tabblad verbindingen

Klik op [ Toepassen ].

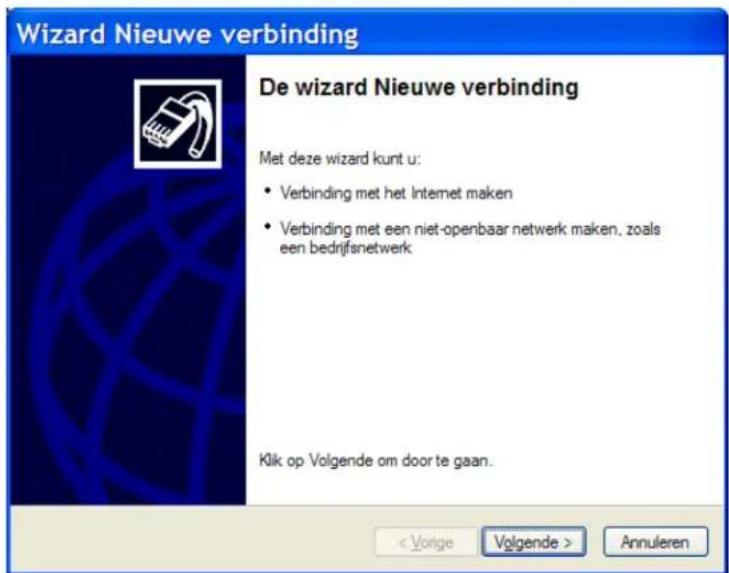

Klik vervolgens rechtsboven op [Instellingen...] (Setup) om de Wizard Nieuwe verbinding te openen.

Klik op de knop [Vølgende > ] (Next).

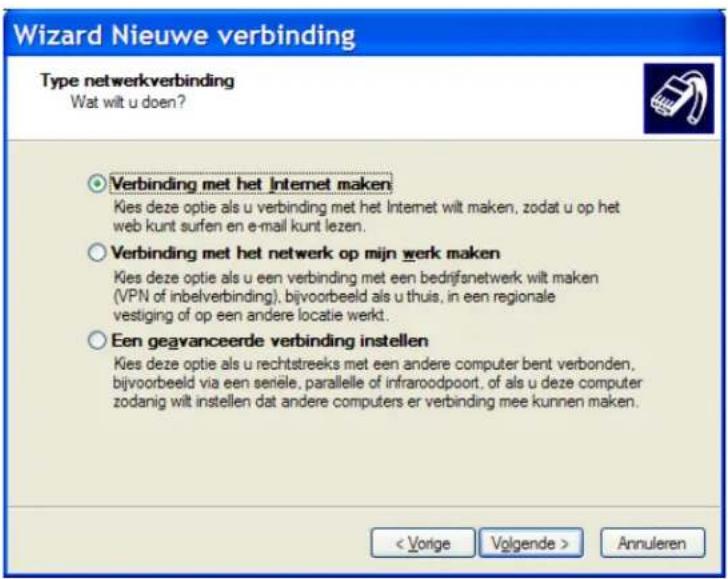

Selecteer de optie [ Verbinding met het internet maken ] (Connect to the Internet).

Klik op [Volgende > ] (Next)

Selecteer de optie [ Ik wil handmatig een verbinding instellen ] (Set up my connection manually)

Klik op [Volgende > ] (Next)

Klik op [Vølgende > ] (Next).

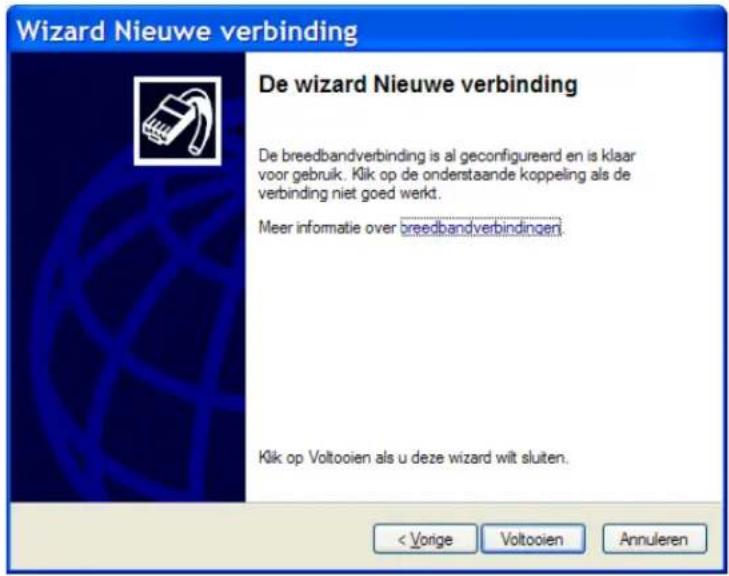

Klik op [ Voltooien ] (Finish) om de wizard af te sluiten.

Internet Explorer is nu ingesteld om gebruik te maken van Zakelijk SDSL.

Indien u de stappen in hoofdstuk 2.1 heeft doorlopen, bent u nu verbonden met het internet.

kpn sluit je aan

3.2 Windows 95/98/2000

Zakelijk SDSL van KPN maakt gebruik van de standaardinstellingen van Microsoft Internet Explorer. Indien deze zijn gewijzigd door gebruik van een andere internetverbinding moet Internet Explorer worden ingesteld op de volgende wijze.

Internet

Explorer

Dubbelklik op het icoontje van [ Internet Explorer ] op het bureaublad om Internet Explorer te openen.

Klik op [Extra] (Tools) en vervolgens op [Internet-opties] (Internet Options).

Klik vervolgens op het tabblad [ Verbindingen ] (Connections).

kpn sluit je aan

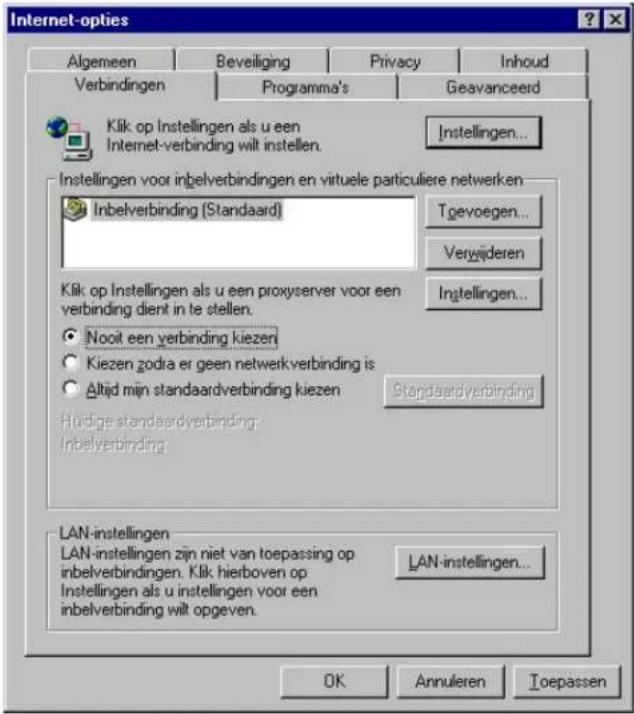

Selecteer de optie [ Nooit een verbinding kiezen ] (Never dial a connection) en klik op [ Toepassen ] (Apply).

Klik vervolgens op [Instellingen...] (Setup) om de Wizard Internet-verbinding te openen.

Selecteer de optie [ Ik wil mijn Internet-verbinding handmatig instellen of ik wil een verbinding maken via een LAN-netwerk ] (Set up my connection manually...).

Klik op [Volgende > ] (Next).

kpn sluit je aan

Selecteer de optie [ Ik maak verbinding via een LAN-netwerk ] (I connect through a local area network).

Klik op [Volgende > ] (Next)

Zorg dat hier alle vakjes staan uitgevinkt zoals afgebeeld op het plaatje. Klik op [ Volgende > ] (Next).

Internet Explorer is nu ingesteld om gebruik te maken van Zakelijk SDSL.

Indien u de stappen in hoofdstuk 2 heeft doorlopen, bent u nu verbonden met het internet.

4 Instellingen van Apple Macintosh voor een Zakelijk SDSL-verbinding

4.1 Mac OS 8 en 9

Deze instellingen gaan uit van publieke IP-adressen en DHCP (de standaardinstellingen van de Zakelijk SDSL-router). DHCP (Dynamic Host Configuration Protocol) is een protocol waarmee een router automatisch IP-adressen uitdeelt aan de computers in uw netwerk. In de netwerkinstellingen van de computers op uw netwerk stelt u in dat het netwerk gebruikmaakt van DHCP.

Ga via het Apple-menu naar [ Regelpanelen ] (Control Panels), en klik op [ TCP/IP ].

Neem de instellingen over zoals deze hieronder staan ingevuld. Sluit dit scherm. Er wordt dan gevraagd of u de instellingen wilt toepassen en opslaan. Klik op [Ja] (Yes).

Herstart de computer eenmaal. Als deze is opgestart, bent u in principe verbonden met het internet.

4.2 Mac OS X tot 10.2

Deze instellingen gaan uit van publieke IP-adressen en DHCP (de standaardinstellingen van de Zakelijk SDSL router). DHCP (Dynamic Host Configuration Protocol) is een protocol waarmee een router automatisch IP-adressen uitdeelt aan de computers in uw netwerk. In de netwerkinstellingen van de computers op uw netwerk stelt u in dat het netwerk gebruikmaakt van DHCP.

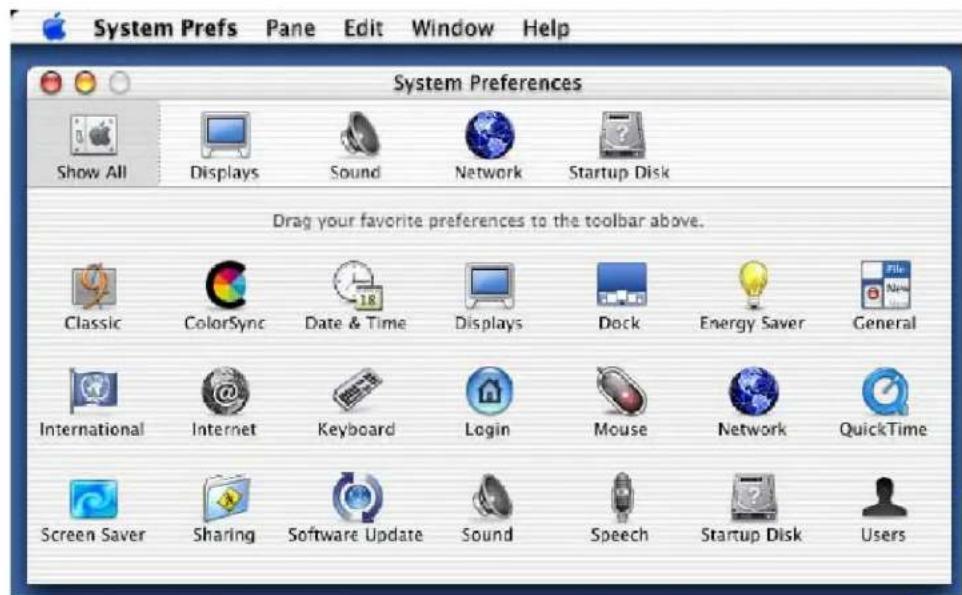

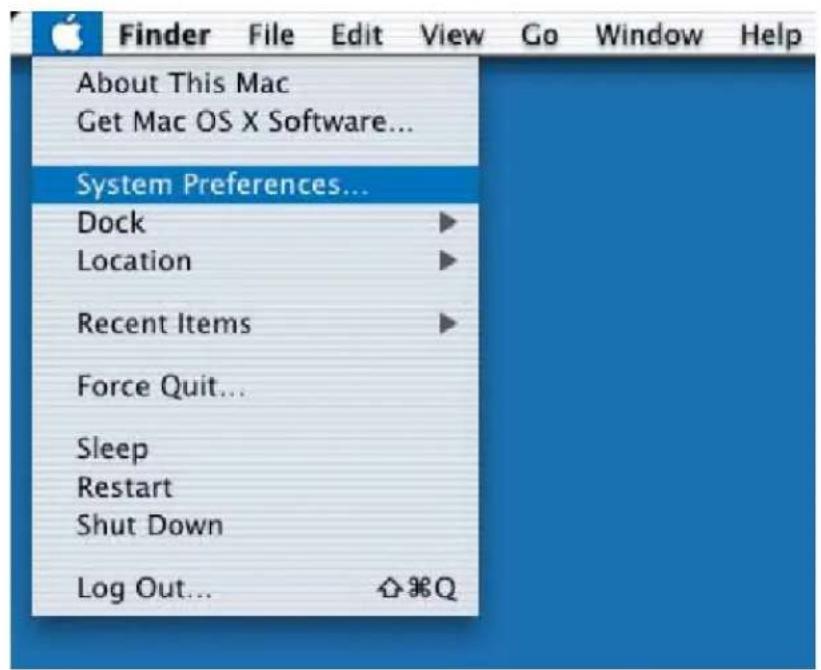

Ga via het Apple-menu naar [ Systeemvoorkeuren ] (System Preferences).

Klik op [Netwerk] (Network).

kpn sluit je aan

Neem de instellingen over zoals deze hieronder staan ingevuld. Klik op [ Toepassen ] (Apply now).

Herstart de computer eenmaal. Als deze is opgestart, bent u in principe verbonden met het internet.

4.3 Mac OS 10.3 en hoger

Deze instellingen gaan uit van publieke IP-adressen en DHCP (de standaardinstellingen van de Zakelijk SDSL router). DHCP (Dynamic Host Configuration Protocol) is een protocol waarmee een router automatisch IP-adressen uitdeelt aan de computers in uw netwerk. In de netwerkinstellingen van de computers op uw netwerk stelt u in dat het netwerk gebruikmaakt van DHCP.

Ga via het Apple-menu naar [ Systeemvoorkeuren ] (System Preferences).

Klik op [Netwerk] (Network).

kpn sluit je aan

Selecteer bij 'Toon' de optie [ Ingebouwd Ethernet ] (Built in Ethernet).

Klik op [ Configureer ] (Configure).

Selecteer bij 'Configureer IPv4:' [ Via DHCP ].

Klik op [ Pas nu toe ] (Apply now).

Herstart de computer eenmaal. Als deze is opgestart, bent u in principe verbonden met het internet.

kpn sluit je aan

5. Toegang tot de router

Indien de router en computer correct zijn aangesloten en een geldig IP-adres is verkregen op de pc kan het webinterface van de router worden benaderd door in de adresbalk van Internet Explorer het volgende in te tikken:

• X.X.X.X (het tweede adres uit de door KPN toegewezen publieke IP-reeks)
• 192.168.254.254 (indien router nog niet aan de DSL-lijn is aangesloten)

Voor alle configuraties geldt dat het username/password voor de eerste login is:

Username: superuser

Password: admin

Dit scherm kan per Windows-versie en/of webbrowser-versie er iets anders uitzien.

Na succesvolle login zal gevraagd worden dit te veranderen waarbij het standaard password (admin) niet geaccepteerd wordt. Let op dat de gebruikersnaam en het wachtwoord niet kwijtraken anders is een reset van de router de enige oplossing. Hierbij gaan alle niet standaardinstellingen verloren.

Klik op [APPLY] en log opnieuw in met het nieuwe wachtwoord.

Klik vervolgens op [OK].

Vervolgens verschijnt de Home-pagina van de router. Aan de linkerzijde ziet u het menu met de verschillende configuratie opties.

6. Wijzigen intern IP-adres router (NAT)

Uit de publieke IP-reeks die door KPN beschikbaar wordt gesteld, zijn drie adressen in gebruik, een voor de router en twee voor routering van de gehele reeks. Indien u het standaardpakket van 8 IP-adressen afneemt, betekent dit dat u 5 pc's kunt aansluiten op basis van de publieke IP-adressen. Indien u het uitgebreide pakket van 16 IP-adressen afneemt betekent dit dat u 13 pc's kunt aansluiten. Om meer pc's aan te sluiten dan vanuit de publieke reeks IP-adressen beschikbaar zijn, dient u NAPT te configureren.

Hierbij wordt gebruikgemaakt van privé-adressen aan LAN--zijde. Afhankelijk van wat u reeds gebruikt op uw netwerk of wilt gebruiken, kan er een keuze gemaakt worden uit de volgende reeks van IP-adressen:

• 10.0.0.0 - 10.255.255.255
• 172.16.0.0 - 172.31.255.255
• 192.168.0.0 - 192.168.255.255

In de volgende uitleg is gekozen voor de reeks 10.0.0.0 met een subnet masker van 255.255.255.0 (/24) en de gateway is 10.0.0.1.

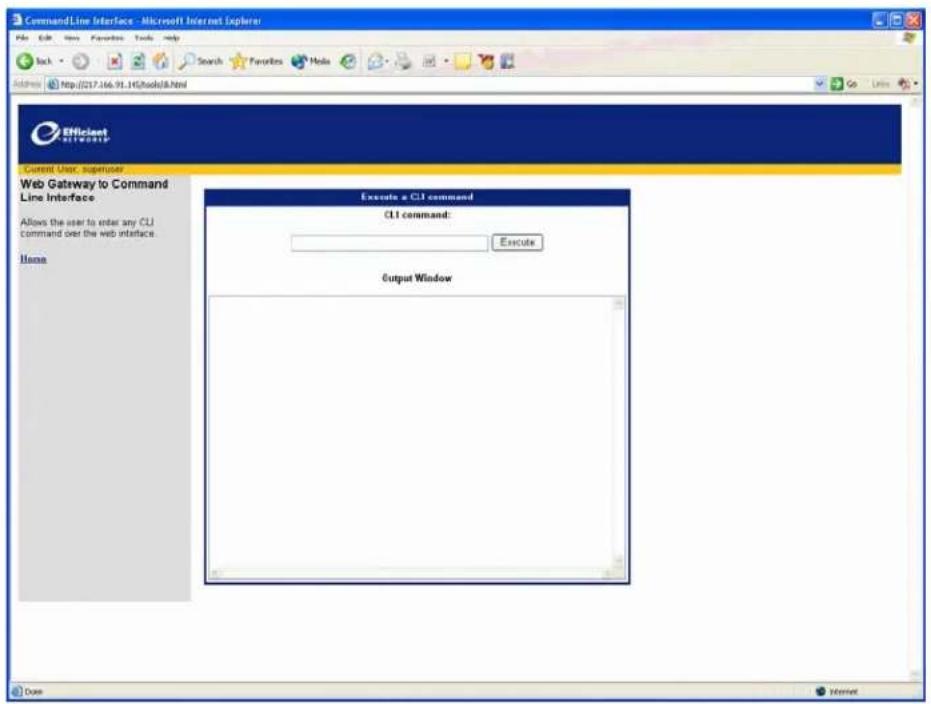

Klik in het hoofdmenu op [ Command Line Interface ]

Type in de CLI balk het volgende commando in: rem setipoptions lanconfig off internet Klik op [execute]

Dit commando zorgt ervoor dat de WAN IP-instellingen niet automatisch gekopieerd worden naar de LAN-zijde.

LET OP! Bij uit/aan schakelen (reboot) blijven deze instellingen bewaard, bij een reset NIET!

De router heeft het commando geaccepteerd als er bovenaan de melding 'Request complete for' verschijnt.

Klik op [Home], vervolgens op [Easy Setup] en daarna op [NEXT].

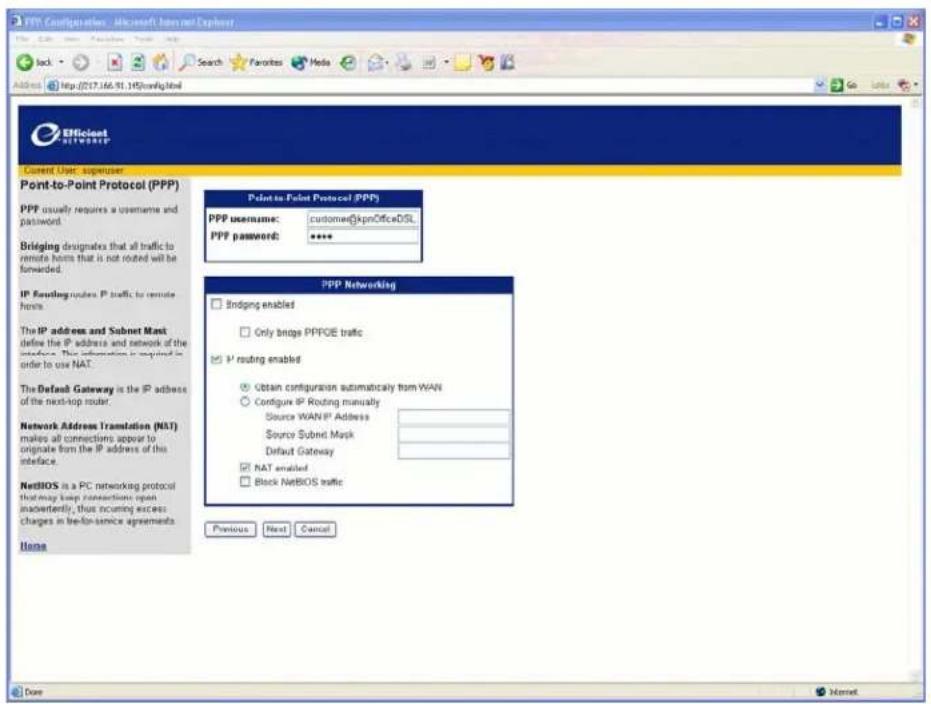

Vink de optie NAT enabled aan.

Klik op [ NEXT ].

kpn sluit je aan

Type de volgende DNS-serveradressen in

Type hier het LAN IP-adres in met het subnet masker dat u de router wilt toewijzen.

De router zal herstarten en vervolgens bereikbaar zijn op het zojuist ingestelde LAN-adres.

Het IP-adres van de pc dient vernieuwd te worden door het commando 'ipconfig /release' en een 'ipconfig /renew' te doen in een DOS-prompt. Het DOS-prompt is te bereiken door in Windows naar [ Start ] en dan naar [ Uitvoeren ] (Run) te gaan en hier het commando 'cmd' (Windows XP/2000) in te voeren en daarna op [ OK ] te klikken. Indien u gebruikmaakt van Windows 95 of 98 zult u de pc eenmaal opnieuw op moeten starten.

Indien gekozen is voor DHCP krijgen de pc's/laptops vanzelf een IP-adres. Indien niet voor DHCP is gekozen, zullen de pc's/laptops geconfigureerd moeten worden met een statisch IP-adres en gateway. Dit dient voor alle pc's/laptops te gebeuren.

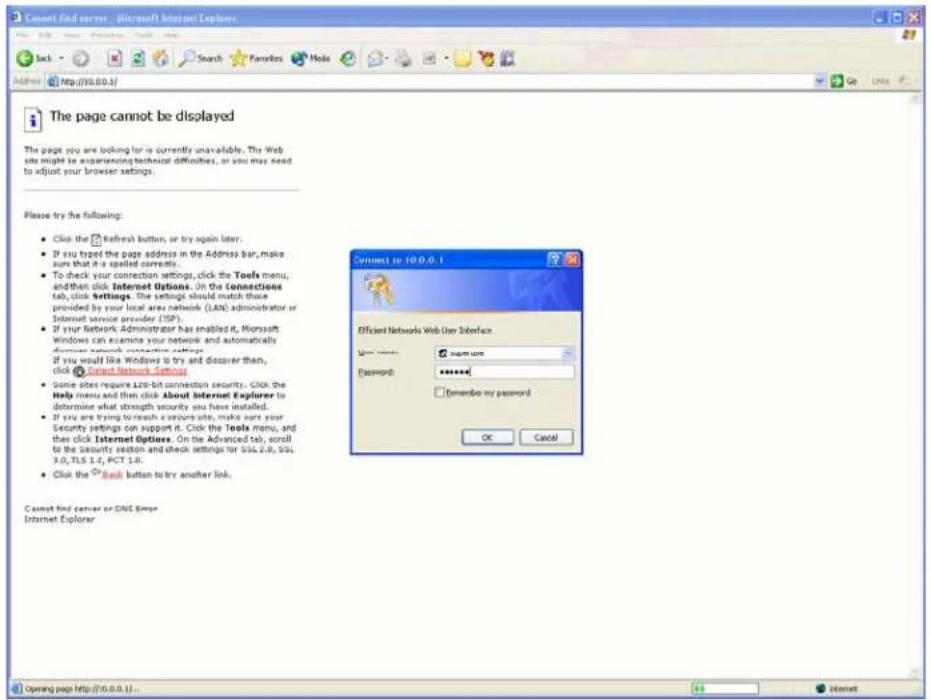

Vervolgens is de router te bereiken op het zojuist ingestelde LAN-adres 10.0.0.1 Er dient opnieuw te worden ingelogd.

Indien succesvol zal de Home-pagina van de router weer verschijnen.

De DHCP-settings staan nu op 19 uit te delen adressen. Indien gewenst kan dit groter gezet worden:

De router is nu geconfigureerd voor gebruik op een netwerk met een reeks van 253 privé IP-adressen.

7. Koppelen van publieke en privé IP-adressen

Indien u gebruikmaakt van NAT, zoals in hoofdstuk 6 staat beschreven, en u heeft een server en/of pc die direct vanaf het internet bereikbaar moet zijn, dient u een statische hostmapping aan te maken. Op het privé IP-adres zal de server alleen vanaf het internetnetwerk benaderbaar zijn. Niet vanaf het internet. Om deze wel benaderbaar te maken, dient een publiek adres van de router te worden gekoppeld naar het privé IP-adres van de server. Hieronder wordt beschreven hoe een statische hostmapping gemaakt wordt. Er wordt van uitgegaan dat de LAN-zijde al geconfigureerd is met een privé IP-adresrange zoals staat beschreven in hoofdstuk 6 op pagina 30!

LET OP dat in de firewall de door de server gebruikte poorten wel doorlaat. Zie voor meer informatie hoofdstuk 8!

• 10.0.0.0 - 10.255.255.255
• 172.16.0.0 - 172.31.255.255
• 192.168.0.0 - 192.168.255.255

Ga vanuit het hoofdmenu naar [ command Line Interface ].

Voer voor elke server het volgende commando in:

system addhostmapping 'privé IP-adres' 'privé IP-adres' 'publiek IP-adres'

voorbeeld: publiek adres 217.166.91.154 wordt gekoppeld aan privé IP-adres 10.0.0.2

system addhostmapping 10.0.0.2 10.0.0.2 217.166.91.154

Om de NAT-mappings te bekijken, kan het volgende commando ingevoerd worden:

system list

Met het commando: system delhostmapping 'privé IP-adres' 'privé IP-adres' 'publiek IP-adres' kan een mapping weggehaald worden.

8. Het openen van poorten op de firewall

De router staat standaard ingesteld met de firewall op het hoogste 'High' niveau. Voor bepaalde applicaties is het nodig om een poort op de firewall te openen. Indien een applicatie die toegang tot het internet vereist geen verbinding kan maken, is het waarschijnlijk nodig om de gebruikte poorten te openen voor verkeer vanaf het internet of het niveau van de firewall te verlagen.

De router kent een drietal niveaus:

• Minimum: al het inkomend verkeer wordt toegestaan
• Medium : de meest gangbare poorten staan open
• Maximum : alle poorten staan gesloten

Om een bepaald poortnummer open te zetten, is het noodzakelijk om het script aan te passen ten behoeve van het specifieke poortnummer. In het volgende voorbeeld is gekozen om het Maximun niveau aan te passen voor gebruik van een FTP server (poort 20/21).

Ga vanuit het hoofdmenu naar [ Firewall Scripts ].

Voeg aan het bestand MAXSEC de volgende regel toe:

#

Titel regel (voor eigen gebruik)

#

remote ipfilter insert input accept -p 'protocol' -sp 'poortnummer of reeks' internet remote ipfilter insert input accept -p 'protocol' -dp 'poortnummer of reeks' internet

protocol: hier moet worden gespecifeerd of het een tcp of udp poort betreft

-sp: regel voor source port

-dp: regel voor destination port

poortnummer: indien het een enkel poort betreft, kan hier het poortnummer worden opgegeven. Indien het een reeks betreft, specificeert u het eerste en laatste poortnummer gescheiden door een dubbele punt.

Hieronder staat een voorbeeld voor het open zetten van poort 20 en 21 (t.b.v. FTP)

#

FTP accepted

#

remote ipfilter insert input accept -p tcp -sp 20:21 internet

remote ipfilter insert input accept -p tcp -dp 20:21 internet

LET OP! dit dient boven de onderstaande regels te staan:

#

Indien de wijzigingen aan het script correct zijn uitgevoerd, zal er in het output window de zojuist toegevoegde regels verschijnen.

9. Eerste hulp bij storingen

Mocht internet op uw computer niet meer functioneren dan kan dit meerdere oorzaken hebben. Voordat u contact opneemt met KPN om een storing te melden, kunt u het volgende proberen:

1. Controleer of alle kabels correct zijn aangesloten zoals beschreven in hoofdstuk 1.
2. Schakel de router uit met de stroomknop op de achterkant van de router. Laat deze ongeveer 5 seconden uit en schakel hierna de stroom weer aan. De router zal opnieuw proberen verbinding te maken. Dit duurt ongeveer twee minuten. Let hierbij op het WANT en WANR lampje op de voorkant van de router. Deze moeten in het begin snel gaan knipperen waarna zij vrijwel constant groen zullen branden. Indien deze lampjes niet gaan branden, heeft u waarschijnlijk te maken met een storing op het DSL-signaal. Controleer of de telefoonkabel met het DSL-signaal correct is aangesloten op de router en of het reguliere telefoonsignaal van de lijn werkt. Indien dit niet het geval is, kunt u contact opnemen met KPN om een storing te melden op het onderstaande nummer.
3. Indien het DSL- lampje groen brandt dan heeft de router een verbinding met het Zakelijk SDSL- netwerk. De router heeft ongeveer 10-15 minuten nodig om online te komen. Indien uw computers nog steeds geen toegang tot het internet kunnen krijgen, kunt u het beste de computer opnieuw opstarten. Indien de computers niet direct op de router zijn aangesloten, dient u ook de daartussenin verbonden apparatuur zoals andere routers of servers opnieuw op te starten.

4. Als u na het opstarten van de computer nog steeds geen internetverbinding kunt maken, kunt u de volgende testen uitvoeren:

5. Klik op [ Start ] en daarna op [ Uitvoeren ] (Run).

6. Type hier 'cmd' (Windows XP/2000) of 'command' (Windows 95/98) in en klik op [OK]. U komt dan uit in de MS-DOS prompt.
7. Hier typt u het volgende commando in 'ipconfig' (Windows XP/2000) of 'winipcfg' (Windows 95/98) en druk op Enter. Noteer het IP-adres van de Standaard Gateway (Default Gateway).
8. Type hier het commando 'ping (gevolgd door het IP van de Standaard Gateway)' in en druk op Enter. Indien u een antwoord krijgt, is de computer in principe goed verbonden. U kunt dan de volgende stap uitvoeren. Indien u een time-out krijgt, is er een probleem met de connectie op uw netwerk naar de router toe. Controleer de bekabeling en vervang eventueel de gebruikte Ethernet-kabel of de netwerkkaart.
9. Type hier het commando 'ping 194.151.228.18' in en druk op Enter. Indien u een antwoord van 194.151.228.18 krijgt, is de computer in principe goed verbonden met het internet. U kunt dan de volgende stap uitvoeren. Indien u een time-out bij een opdracht krijgt, is er een probleem met de connectie naar het internet. Neem contact op met KPN om een storing te melden op het onderstaande nummer.
10. Type hier het commando 'ping ns4.kpn.net' in en druk op Enter. Indien u een antwoord van 194.151.228.18 krijgt, is de computer goed verbonden met het internet. Controleer of de instellingen van Internet Explorer staan ingesteld zoals beschreven in hoofdstuk 3.
11. Indien u een time-out bij een opdracht krijgt, is er een probleem met de connectie naar de DNS-server. Type het commando 'ipconfig /all' (Windows XP/2000) of 'winipcfg /all' (Windows 95/98) in en druk op Enter. Controleer of de DNS-serveradressen staan ingesteld op 194.151.228.18 en 194.151.228.34.

Melden storing: voor het melden van een storing of voor technische ondersteuning kunt u contact opnemen met de Business Servicedesk van KPN. Deze afdeling is 24 uur per dag bereikbaar via het gratis telefoonnummer 0800-0403.

10. Diagnostics

Om te verifiëren of de werking van de router en de connectie naar het internet functioneren, kan een diagnostics test gedaan worden. Login op de router en klik op [ Diagnostics ]. Selecteer hier [ Interface information ] en klik op [ Execute ].

SIEMENS

Controleer of voor elk onderdeel de state opened staat of er bij de ATM-VC/1 connection to internet staat genoteerd. Indien dit niet het geval is, raadpleeg hoofdstuk 9 voor eerste hulp bij storingen of eventueel hoofdstuk 11 voor een reset van de router. Indien u hierna nog steeds niet gebruik kunt kamen van het internet kunt u contact opnemen met de Business Servicedesk van KPN via het gratis telefoonnummer 0800-0403.

11. Resetten router naar standaardinstellingen

Om terug te keren naar de default settings dient de router aangezet te worden en de PWR LED groen te zijn. Houd met een pen of paperclip de reset button op de achterkant van de router tussen het MGMT en WAN-poortje onder de router ingedrukt tot het TEST lampje oranje brandt en de vier WAN en LAN- lampjes uitgaan (laat de reset button nu los anders volgt er geen reset default). De router zal nu booten en teruggaan naar de standaard settings. Indien alle kabels correct zijn aangesloten, zouden vervolgens de volgende lampjes moeten gaan branden:

• PWR groen
• TEST groen
• WANT groen
  • WANR groen
• LANT groen
  • LANR groen

De router zal vanzelf weer verbinding met het internet maken maar heeft hier een aantal minuten voor nodig. Om dit te versnellen, moet er worden ingelogd op de router.

De router is nu bereikbaar op het 192.168.254.254 adres om in te loggen zie hoofdstuk 5. Het IP-adres van de pc dient wel vernieuwd te worden door het commando 'ipconfig /release' en een 'ipconfig /renew' te doen in een DOS-prompt. Het DOS-prompt is te bereiken door in Windows naar [ Start ] en dan naar [ Uitvoeren ] (Run) en hier het commando 'cmd' (Windows XP/2000) in te typen. Klik daarna op [ OK ]. Indien u gebruikmaakt van Windows 95 of 98 zult u de pc eenmaal opnieuw op moeten starten.

Nadat u bent ingelogd op de router moet u de Easy Setup eenmaal doorlopen. Vanuit het hoofdmenu selecteert u de optie [ Easy Setup ] hierna klikt u driemaal op next tot u uitkomt op de 'LAN IP Configuration'. Voer als IP-adres het tweede publieke IP-adres in uit uw reeks en als Subnet Mask 255.255.255.248 (8 IP-adressen) of 255.255.255.240 (16 IP adressen). Klik op [ Save and Reboot ] om de router opnieuw op te starten en een verbinding te laten maken. Hierna zal de router in zijn publieke reeks opstarten en is het nodig om het IP-adres te vernieuwen zoals hierboven staat beschreven.

Als er gebruikgemaakt wordt van NAPT dienen de stappen in hoofdstuk 6 nog doorlopen te worden omdat deze settings verloren gaan bij een reset default.

Hier wijzigt u het IP-adres van de router naar het tweede publieke adres uit uw reeks en klik daarna op [ Save and Reboot ]. De router zal dan opstarten in de publieke reeks.

Voor uitgebreide informatie over de verschillende producten en diensten van Zakelijk SDSL kunt u terecht op onze website. Hier vindt u onder andere de veelgestelde vragen, de technische handleidingen voor uw router en informatie over de additionele diensten die worden geleverd in combinatie met Zakelijk SDSL zoals e-mail, webspace, Back-up Online en Wi-Fi.

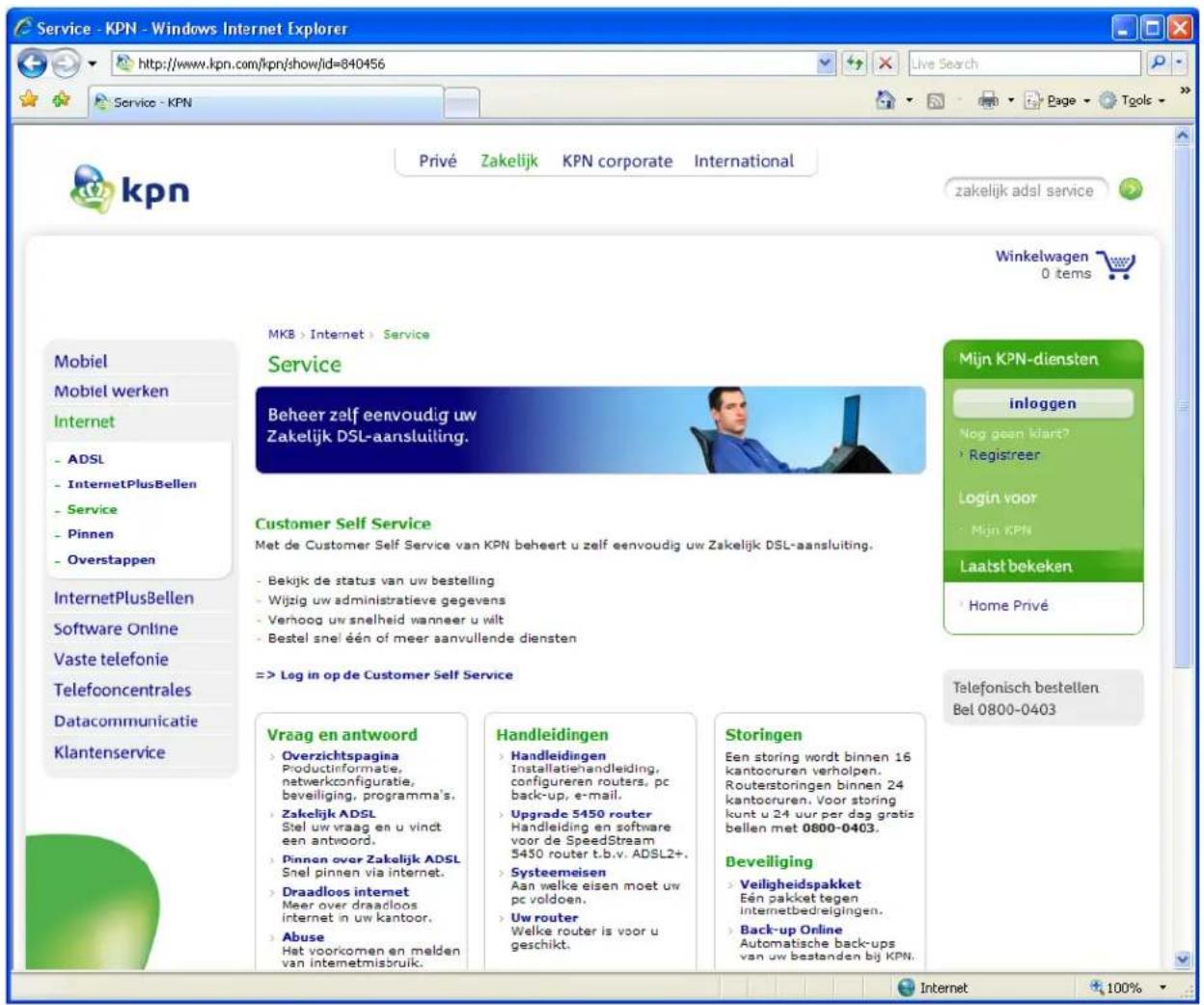

Ga naar www.kpn.com, en vul het trefwoord 'Zakelijk SDSL service' in.

Op deze pagina vindt u de verschillende serviceonderdelen zoals hierboven staan beschreven.

Voor uitgebreide technische informatie over uw Efficient router kunt u terecht op http://kb.efficient.com

Klik op [ 5000 Router ] voor een overzicht van alle documentatie voor de Siemens Efficient 5890.
