GEBRUIKSAANWIJZING BHI631SS BAUMATIC

60 cm Touch control inductie zone kookplaat

Gebruiksaanwijzing

Gebruiksaanwijzing voor uw Baumatic

BHI 631 SS

60 cm Touch control inductie zone kookplaat

Baumatic®

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

GS 24/06/11

Inhoud

Informatie

milieu

4

Belangrijke

veiligheidsinformatie

5-8

Specificaties

8-10

Product

en

inbouw

afmetingen

8

E

l

e

k

t

r

i

s

c

h

e

g

e

Keramische

kookplaat

layout

9

C

o

n

t

r

o

l

e

p

a

n

e

e

Gebruik van uw keramische kookplaat

10-17

V

o

o

r

e

e

r

s

t

e

g

e

D

r

u

k

c

o

n

t

r

o

l

e

s

A

a

n

z

e

t

t

e

n

k

o

o

k

Aanzetten zone en instellen vermogen

11

Uitzetten

zone

-

langzaam

11

Uitzetten

zone

-

onmiddelijk

11

-

U

i

t

z

e

t

t

e

n

v

a

n

R

e

s

t

w

a

r

m

t

e

i

n

d

P

a

n

s

e

n

s

o

r

Kookgerei geschikt voor een inductieplaat

13

T

i

m

e

r

v

a

n

d

e

p

Veiligheidsslot

14

Veiligheid cut-off functie

15

H

e

r

r

o

e

p

f

u

n

c

t

i

Controle ventilator

15

-

16

R

i

c

h

t

l

i

j

n

e

n

p

l

Schoonmaak en onderhoud

17-18

Reinigen van de keramische plaat

17

N

a

e

l

k

g

e

b

r

u

i

k

S

c

h

o

o

n

m

a

a

k

t

a

b

Gebruik schraper voor kookplaat

18

Gebruik reinigingsmiddel voor keramische plaat

18

Installatie

19-24

P

o

s

i

t

i

e

U

i

t

p

a

k

k

e

n

a

p

p

a

Installatie apparaat

20-

22

Elektrische connectie

22

-

23

Aansluiten hoofd stroomkabel

2

3

Verwisselen hoofd stroomkabel

23

-

2

Mijn apparaat werkt niet correct

24-26

E

r

r

o

r

c

o

d

e

s

Contact gegevens

27

Informatie milieu

Opmerking: Voordat u een oud apparaat weggooit, schakel het apparaat en de stroomtoevoer uit. Snijd de stekker van de stroomkabel. Verwijder de kabel tot achter het apparaat om misbruik te voorkomen, dit moet gedaan worden door een competent persoon.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze.

Belangrijke veiligheidsinformatie

Uw veiligheid is zeer belangrijk voor Baumatic. Lees daarom deze instructies zorgvuldig door voordat u het apparaat gaat installeren of gebruiken. Als u onzeker bent over deze gebruiksaanwijzingen, neem dan contact op met Baumatic Customer Services.

Algmene informatie

• Dit apparaat is ontworpen voor huishoudelijk gebruik en voor het koken en bakken van gerechten.
  o BELANGRIJK: Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.
• Bepaalde types vinyl of laminaat zijn erg gevoelig voor schade of verkleuring veroorzaakt door temperaturen die onder bovenstaande richtlijn liggen.
• Schade die veroorzaakt wordt door het apparaat niet volgens bovenstaande richtlijn te installeren de verantwoordelijkheid van de eigenaar.
  o Garantie op dit apparaat zijn voor elektrische en mechanische defecten zoals beschreven in de garantie voorwaarden van Baumatic.
• Het gebruik van dit apparaat voor andere doeleinden of in andere omgevingen niet beschreven in deze gebruiksaanwijzing en zonder toestemming van Baumatic Ltd maakt uw garantie ongeldig.
• Gebruik dit apparaat nooit om er voorwerpen op te zetten of om het apparaat te gebruiken als een werkplek.
• Het is niet toegestaan om modificaties aan dit apparaat uit te voeren.
• Plaats nooit vlambare materialen of vloeistoffen dischtbij op of het apparaat. Bepaalde voorwerpen gemaakt van aluminium, plastic of clingfilm mogen niet met het apparaat in aanraking komen.
• Reparaties mogen alleen worden uitgevoerd door monteurs van Baumatic of geauthoriseerde monteurs.

Kinder Veiligheid

○ Baumatic adviseerd dat babies en kleine kinderen het apparaat nooit aanraken of erbij in de buurt komen.
- Mochten kleine kinderen zich in de keuken bevinden, houdt u deze dan altijd onder supervisie.

Algemene Veiligheid

√ Dit apparaat moet worden geinstalleerd en aangesloten worden door een gekwalificeerd persoon.
√ Controleer dat de unit waar u het apparaat gaat inbouwen voldoet aan de relevante richtlijnen.
- Als u scheuren, barsten of krassen ziet op de keramische plaat van dit apparaat, verwijder dan onmiddelijk de stroomtoevoer om kans op elektrische schok te voorkomen.

Gedurende gebruik

√ Verwijder alle beschermfolie en stickers van het apparaat voordat u deze voor de eerste keer gebruikt.
√ Wees altijd voorzichtig als u het apparaat gebruikt en voorkom brandwonden.
○ Laat de stroomkabel nooit in contact komen met de hete plaat of heet kookgerei.
- Als vet en olie oververhit raken kunnen deze zeer snel vlam vatten. Laat daarom dit apparaat nooit alleen als u met vet of olie kookt.
√ Schakel het apparaat altijd uit na elk gebruik.
○ BELANGRIJK: Deze keramische inductieplaat voldoet aan de huidige regelgeving voor elektro-magnetische interferentie en is ontworpen om geen storing aan andere elektronische apparatuur te geven zolang zij ook voldoen aan deze regelgeving.
Omdat de plaat magnetische velden creeert in de directe omgeving moeten hart implantaties of pacemakers ook voldoen aan deze regelgeving. Als u niet zeker bent controleer dit met de fabricant of met uw dokter. In dit geval kan Baumatic alleen conformiteit garanderen voor haar eigen product.

- Als een voorwerp gemaakt van metaal (zoals een deksel van een pan, mes, vork of lepel) geplaatst wordt op een kookzone die aanstaat, kan het voorwerp heet worden.

Reinigen

o Reining de plaat regelmatig.

o BELANGRIJK: Voordat u begint met reinigingswerkzaamheden, schakel de stroomtoevoer uit en controleer dat het apparaat voldoende is afgekoeld.

- Wees voorzichtig als u het apparaat reinigt volgens de aanwijzingen.

- Gebruik nooit een stoom reiniger of hogedruk reiniger om dit apparaat te reinigen.

Installatie

Dit apparaat moet correct worden geïnstalleerd door een gekwalificeerd persoon en uitsluitend volgens deze instructies.

Baumatic Ltd. Kan geen verantwoordelijkheid nemen voor schade of persoonlijke verwondingen, aan een persoon of eigendom dat het gevolg is van het niet correct installeren van dit apparaat.

Voorkom schade aan uw apparaat

- Het keramische glas kan beschadigen door er voorwerpen op te laten vallen.

- De hoeken van het keramische glas kunnen beschadigt raken door het stoten van pannen of andere voorwerpen.

- Ijzer en aluminium kookgerei met beschadigde bodems kunnen krassen veroorzaken op het keramisch glas als deze geschoven worden.

- Schuif pannen nooit over het glas maar til deze op en zet voorzichtig neer.

- Zet kookzones nooit aan zonder er kookgerei met inhoud (niet leeg) op geplaatst te hebben.

- Vloeistoffen of etenswaar met een hoog suikergehalte kunnen schade veroorzaken aan het glas als deze hiermee in contact komen. Veeg resten onmiddelijk weg, echter is het mogelijk dat schade ontstaat.

Dit toestel is in overeenstemming met de vereisten van de EG richtlijn

- 2006/95/CE Algemeen reglement / Laagspanning

- 1935/2004/CE 90/128/EEC Dit apparaat is geschikt om in contact komen met voedsel

- 2004/108/CE Elektromagnetische compatibiliteit

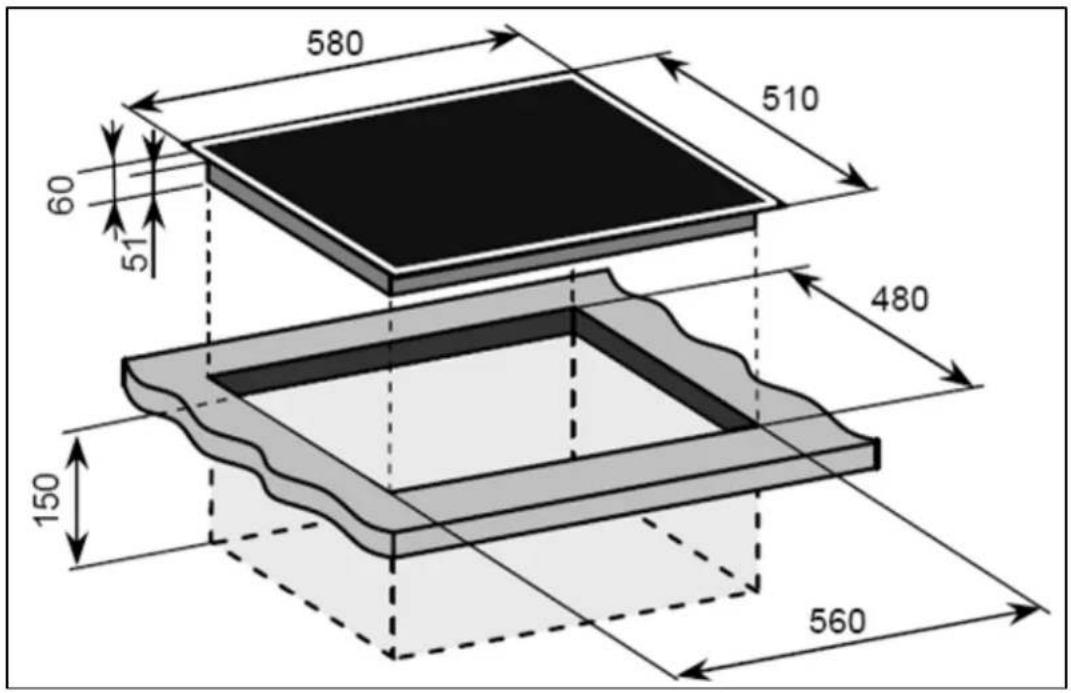

Specifications

580 510 60 51 480 150 560

Afmetingen apparaat:

Inbouw

afmetingen:

Diepte: 510

Breedte: 580

Hoogte: 60 mm

mm

mm

Hoogte: 150 mm

Diepte:	480	mm
Breedte:	560	mm

• 2 x 2.30 kW inductie zones (∅ 200 mm)
  ○ 2 x 1.40 kW inductie zones (∅ 160 mm)
  o Controle knoppen aan de voorkant
  o Gescheiden timer voor elke zone
  o Geintegreerde pan detectie
• 4 Onafhankelijke inductie generators
  o 4 Onafhankelijke restwarmte indicatoren
• Herroep functie

- Veiligheidsslot

Standaard accessoires

- Schraper voor keramische plaat

Electrische gegevens

Netvoeding:

220 - 240 Vac 50 - 60 Hz

Voeding connectie: 35 A

Max Aansluitwaarde: 7.40 kW

Hoofd voedingskabel: 3 core x 6 mm² (niet bijgeleverd)

Voor toekomstige referentie noteer de volgende informatie welke u kunt vinden op het waarde plaatje; dit bevindt zich onder uw apparaat en op uw factuur.

Model Nummer

Serie Nummer

Datum van aankoop

Keramische kookplaat layout

B A A C B

A) 2.30 kW inductie zone (∅ 200 mm)

B) 1.40 kW inductie zone (∅ 160 mm)

C) Controle paneel

Gebruik van uw keramische kookplaat

Voor eerste gebruik

BELANGRI JK: Reinig het oppervlak van de plaat (zie hoofdstuk "Reiniging en onderhoud").

• Zet een kookzone per keer aan voor een periode van 5 minuten. Dit helpt om nieuwe geuren te verwijderen en mogelijk vocht, dat zich kan vormen gedurende transport, op de elementen te verdampen.
• Schakel slechts een kookzone per keer in.
• U moet een pan, halfvol met water, op de kookzone plaatsen, anders zal de zone niet aangaan.

Druk controle knoppen

○ Alle functies worden uitegvoerd met behulp van druk controle knoppen wilke zich op het controle panel van het apparaat bevinden.
- Elke druk controle knop heeft een visueel display.

Aanzetten apparaat

• Als het apparaat wordt aangesloten aan de stroomtoevoer zullen kook zone indicatoren voor 1 seconde aan gaan en weer uit. Het apparaat staat nu in stand-by mode.
  o Druk de ON/OFF knop (A) in.
  ○ Alle kook zone indicatoren gaan nu branden.

Aanzetten zone en instellen vermogen

o Druk de kook zone plus knop (B) in van de kook zone die u wilt gebruiken.
o Stel vervolgens het gewenste vermogen in voor de geselecteerde zone door de plus (B) en min (C) knoppen te gebruiken.
○ Beginnende bij level 1 zal het vermogen elke 0.4 seconden oplopen. Als u level 9 bereikt heeft kunt het vermogen niet hoger instellen.
- Als de kook zone indicator het gewenste vermogen laat zien, laat de plus en min knoppen los en de zone zal beginnen met het verhitten van de pan.

BELANGRIJK: de kook zone zal automatisch uitgaan na een periode van tijd als er wel een vermogen is geselecteerd maar er geen pan op de zone geplaatst is.

Uitzetten zone - langzaam

o Druk de kook zone plus knop (B) in van de kook zone die u uit wilt zetten.
o Druk nu de min knop (C) in en houdt deze ingedrukt totdat de kook zone indicator "0" bereikt.
o Na enkele seconden zal de kook zone uitgaan.
- Een knipperend "H" symbool verschijnt in de kook zone indicator totdat de temperatuur van de zone onder 60°C komt (zie hoofdstuk "restwarmte indicator" voor verdere informatie).

Uitzetten zone - onmiddelijk

o Druk de kook zone plus knop (B) in van de kook zone die u uit wilt zetten.

o Druk de plus (B) en min (C) knoppen tegelijkertijd in.
- De zone zal onmiddelijk uitgaan.
- Een knipperend "H" symbool verschijnt in de kook zone indicator totdat de temperatuur van de zone onder 60°C komt (zie hoofdstuk "restwarmte indicator" voor verdere informatie).

Uitzetten van de plaat

Als u alle kookzones heeft uitgezet moet u de kookplaat uitzetten.

o Druk de ON/OFF knop (A) in.
- Het is mogelijk om de kookplaat op ieder gewenst moment uit te zetten door de ON/OFF knop (A) in te drukken.

Restwarmte indicator

- Nadat een kookzone is uitgezet zal de corresponderende indicator de letter "H" laten zien. Dit betekent dat de temperatuur van de zone nog hoger is dan 60°C en daarom verwondingen kan veroorzaken.

o BELANGRIJK: De restwarmte indicator zal niet werken als de hoofdstroom toevoer niet werkt (bijv een stroomstoring).

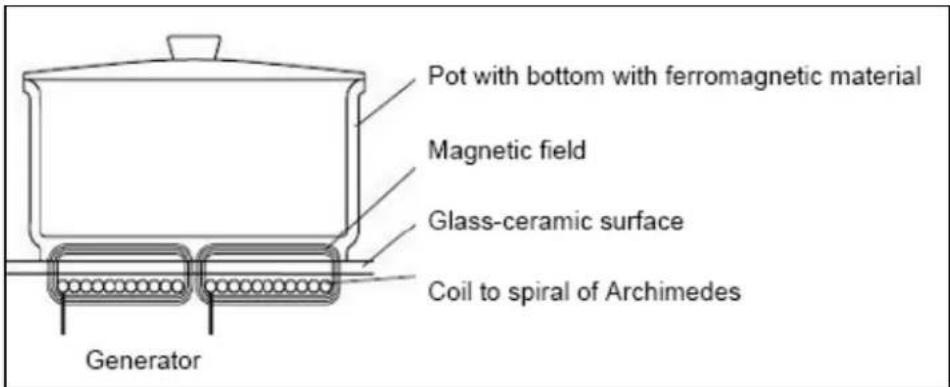

Pan sensor

Elke zone heeft een sensor zodat de aanwezigheid van een pan gemerkt wordt.

• De sensor merkt dat een pan op een kook zone geplaatst is. De sensor voorkomt date en kook zone aan kan gaan zonder dat er een pan op geplaatst is. De kook zone zal automatisch uitgaan als de pan wordt weggenomen.
• De beste transformatie van hitte krijgt u als de pan en de kook zone dezelfde afmeting hebben.
• De methode van inductie koken transformeert op een snelle manier de benodigde energie voor het koken direct naar de pan zodat de plaat zelf koud blijft maar de pan warm wordt. Het resultaat is een snelle, accurate en kost – efficiente manier van koken.

o Controleer altijd dat uw pannen geschikt zijn voor gebruik op een inductoe kookplaat (controleer de instructies van de fabricant).

Kookgerei geschikt voor een inductie plaat

Ondrestaande table laat zien welk kookgerei geschikt is voor gebruik op een inductie kookplaat:-

Kookgerei	Geschikt
Staal, geemailleerd staal Ja
Gietijzer	Ja
Roestvrijstaal Ja (indien	aangegeven bij de fabrikant)
Aluminium, koper, geelkoper Nee
Glas, keramiek, porcelain Nee

- De bodems van de pannen moeten zo plat en dik mogelijk zijn.

o Bepaalde types kookgerei kunnen resulteren in geluiden die gemaakt worden wanneer u deze op de inductie plaat gebruikt. Dit betekent niet dat er een problem met het apparaat is.

o BELANGRIJK: Plaats alle pannen altijd in het midden van de inductie zone die u gebruikt.

Timer van de plaat

U kookplaat is uitgerust met een timer die, wanneer de geprogrammeerde tijd voorbij is, de kook zone automatisch zal uitschakelen.

o Druk de relevante plus knop (B) in voor de zone waar u de timer wilt instellen. Gebruik de plus en min knoppen om een vermogen te selecteren voor de kook zone.

o Druk vervolgens de timer knop (D) in en gebruik de plus en min knoppen om een tijd te selecteren tussen 1 tot 99 minuten.

- Als de geprogrammerde tijd bereikt is zal de geselcteerde zone uitgaan en zal ere en signaal klinken. Druk elke gewenste knop in om het signaal te stoppen.

- U kunt deze timer functie toepassen voor elke zone separaat door bovenstaande stappen te herhalen.

BELANGRI JK: Blijf altijd aanwezig als het apparaat in gebruik is.

Uw kookplaat heeft ook een count-down timer alarm welke niet de kook zones controleert.

• He timer alarm kan worden geactiveerd als de kook zones uit zijn door de plus en min knoppen te gebruiken.
• U kunt een count-down tijd instellen tussen 1-99 minuten. Er zal een alarm klinken als de tijd bereikt is. Zet het alarm uit door op elke gewenste knop te drukken.
• Als u de ON/OFF knop (A) indrukt tijdens een count-down zal het alarm automatisch uitgaan.

Veiligheidsslot

• De hele plaat kan op slot gezet worden als deze niet in gebruik is door bij de zone rechtsvoor de plus knop in te drukken, hierna de min knop en vervolgens weer de plus knop.
  ○ Alle kook zone indicatoren laten nu een "L" zien (locked - op slot)
• Bovenstaand moet binnen 10 seconden gebeuren en geen andere knoppen mogen worden ingedrukt. De kookplaat zal in deze functie blijven tot deze ontsloten is, zelfs als de plaat in de tussentijd aan en uit wordt gezet.
• Om de plaat te ontsluiten drukt u bij de zone rechtsvoor de plus en min knoppen tegelijkertijd in. Het "L" symbool zal can de indicatoren verdwijnen.
• Nadat u de plaat uitzet zal het kinderslot activeren. Om dit definitief te deactiveren drukt u bij de zone rechtsvoor de plus en min knoppen tegelijkertijd in, gevolgd door het indrukken van de min knop.
• Als u deze stappen in de juiste orde volgt en binnen 10 seconden zal het veiligheidsslot gedeactiveerd worden.

Veiligheid cut-off functie

- Afhankelijk van het ingestelde vermogen zal elke kook zone uitgaan na een maximale ingestelde tijd al ser geen veranderingen zijn, zoals het aanpassen van vermogen.

- In principe is het koken met inductie ontzettend veilig. De elektronische sensoren die zich bij elke zone onder de keramische zone bevinden monitoren de temperatuur.

- Verdere sensoren monitoren de temperatuur van het elektronica tegen oververhitting. De software kan het vermogen verlagen of alle kook zones uitzetten al ser een te hoge temperatuur geregistreerd wordt.

- In additie zal de sensor in het controle paneel alle elementen uitzetten als het een kamertemperatuur hoger dan 95°C registreert. Mocht dit gebeuren dank an het apparaat alleen weer worden aangezet als de kamertemperatuur onder 95°C valt.

Herroep functie

- De herroep functie laat u geprogrammerde functies snel herroepen als het apparaat bijvoorbeeld per ongeluk is uitgeschakeld bij de hoofd knop.

o Mocht het apparaat per ongeluk zijn uitgeschakeld dan heeft u 6 seconden om deze weer aan te zetten. Deze functie werkt alleen als u tenminste een kook zone geactiveerd had. Ter bevestiging hoort u een acoustisch signaal.

- Als het apparaat binnen 6 seconden weer wordt ingeschakeld zal het automatisch het ingestelde vermogen van alle kook zones en alle geprogrammeerde timers terughalen.

Controle ventilator (geintegreerd koelen van de generator)

• Het koelen van de plaat is geintegreerd binnen de plastic behuizing van het inductie hitte element. De ventilator wordt geopereerd door de temperatuur die gemeten wordt.
• De ventilator zal aangaan als een bepaalde temperatuur limiet bereikt is en zal schakelen naar een grotere snelheid als de tweede temperatuur limiet bereikt is.
• De lage snelheid begint bij 45°C en de hogere snelheid begint bij 55°C.

Richtlijnen plaat

• De eerste paar keren dat de kookplaat gebruikt wordt kan deze een branderige, zure lucht afgeven. Dit zal complete verdwijnen na het apparaat enkele malen gebruikt te hebben.
• De kookplaat is uitgerust met kookzones van verschillende diameter en vermogen.
• De posities waar de hitte vanuit zullen stralen zijn duidelijk aangegeven op de plaat. De pannen moeten precies op deze posities geplaatst worden voor efficiente verhitting. Gebruik alleen pannen met dezelfde diameter als de kook zones waarop u deze gebruikt.
• Gebruik geen pannen met een ruwe onderkant om krassen op het keramische oppervlak te voorkomen.
• Zorg ervoor dat de onderkant van de pannen schoon en droog zijn voor gebruik.
  o Koude pannen moeten een bodem hebben die concaaf is. Door de warmte zetten deze uit en zullen plat op de plaat liggen. Zo kan de hitte gemakkelijker getransformeerd worden.
• De beste dikte voor de bodems van de pannen is 2 – 3 mm voor geemailleerd staal en en 4 – 6 mm voor roestrvrij staal.
• Als bovenstaand niet gevolgd wordt resulteert dit in een groot verlies van hitte en energie welke zich kan verspreiden over de plaat, het frame en naastbijgelegen keuken units.

• Waar mogelijk gebruik een deksel tijdens het koken zodat er gekookt kan worden op een lagere temperatuur.
  o Kook groentes, aardappelen enz. in zo weinig mogelijk water om kooktijden te reduceren.

• Vloeistoffen of etenswaar met een hoog suikergehalte kunnen schade veroorzaken aan het glas als deze hiermee in contact komen. Veeg resten onmiddelijk weg, echter is het mogelijk dat schade ontstaat.
  o BELANGRIJK: De keramische plaat is zeer sterk maar kan wel breken of beschadigd raken, vooral al ser scherpe of zware voorwerpen met kracht op vallen.
  ○ GEBRUIK HET APPARAAT NIET ALS HET OPPERVLAK BREEKT OF SCHEURT. NEEM ONMIDDELIJK CONTACT OP MET BAUMATIC CUSTOMER CARE.

Schoonmaak en onderhoud

Maak alleen schoon als het apparaat geheel is afgekoeld.

De stroomtoevoer van het apparaat moet uitgeschakeld zijn voordat u met schoonmaak werkzaamheden begint.

Reinigen van de keramische plaat

Resten van schoonmaakmiddelen die op de plaat blijven liggen zullen schade aan de plaat veroorzaken. Verwijder deze resten met een beetje warm water en wasmiddel.

Schuurmiddelen en scherpe voorwerpen veroorzaken schade aan de plaat. Reining met warm water en beetje wasmiddel.

Alhoewel het gemakkelijker is om sommige resten te verwijderen als het oppervlakte warm is, moet u goed uitkijken dat u zich niet verbrand.

Na elk gebruik

• Neem het apparaat af met een vochtige doek.
  o Droog het apparaat met een schone, zachte doek.

Schoonmaak tabel

Type vervuiling Onmiddelijk verwijderen?		Verwijderen als het apparaat is afgekoeld?	Wat gebruik ik om het vuil te verwijderen?
Suiker of etenswaar/vloeistoffen die suiker bevatten	Ja	Nee	Keramische schraper
Folie of plastic Ja Nee	Keramische		schraper
Vet spetters Nee Ja Keramische			schraper
Metaal verkleuringen Nee Ja Keramische			schraper
Water spetters of water ringen	Nee	Ja	Keramische schraper

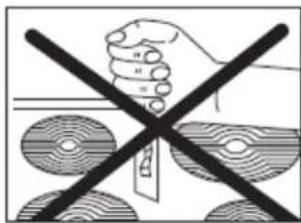

Gebruik keramische schraper

Uw apparaat komt met een schraper. Volg onderstaande richtlijnen als u de schraper gebruikt:

o Plaats de schraper op de keramische plaat met een hoek.

- Verwijder de vervuiling door het lemmet voorzichtig over de keramische plaat te bewegen.

- Neem de plaat vervolgens af met een vochtige doek geweekt in warm water en zeep.

o Droog het apparaat met een schone, zachte doek.

Gebruik reinigingsmiddel voor de plaat

Het is mogelijk om reinigingsmiddel/conditioner te krijgen dat speciaal voor keramische platen is.

Volg de instructies van de fabricant van het reinigingsmiddel altijd op. Controleer ook dat het middel geschikt is voor uw apparaat.

Installatie

De installatie moet gedaan worden door een erkend elektrisch installateur.

Positie

Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.

Dit apparaat is geklassificeerd in klasse 3 en moet daarom ingebouwd worden in een inbouw unit of een keukenblad van tenminste 600 mm en een dikte van 45 mm waarbij de volgende afstanden geobserveerd worden:

• 700 mm tussen de bovenkant van de plaat en de onderkant van een horizontaal oppervlak boven de plaat.
• 50 mm zone rondom het apparaat en tussen de bovenkant van de plaat en ontvlambare materialen.
• 55 mm tussen de achterkant van het apparaat en de achterwand.
• Als de plaat zo gepositioneerd wordt dat het tegen het einde van de linker- of rechterkant van het keukenblad komt, moet ere en ruimte van tenminste 150 mm zijn tussen de plaat en het einde van het werkblad.

o BELANGRIJK: Onder het apparaat moet een scheiding gemaakt worden of aanwezig zijn van goed insulerend materiaal (bijv. hout). Er moet een ruimte van tenminste 50 mm aanwezig zijn tussen de onderkant van het apparaat en de bovenkant van deze scheiding.

o BELANGRIJK: Zorg ervoor dat er een gat van 5mm zit onder de onderkant van het keukenblad aan de voorkant van de plaat voor ventilatie benodigdheden.

Uitpakken van het apparaat

Als u het apparaat uitpakt controleer dan dat het volgende aanwezig is:

1 Baumatic kookplaat
1 Keramische schraper
1 Gebruiksaanwijzing
1 Baumatic guarantie kaart
4 Beugels
4 Schroeven

Installatie apparaat

580 510 60 51 480 150 560

o Maak een gat in het keukenblad volgens bovenstaand diagram.
- Als de plaat wordt geinstalleerd zonder een oven die eronder zit moet er een afscheidingspaneel geplaatst worden tussen de onderkant van de plaat en de onderliggende unit met een afstand van tenminste 10 mm.
- Als de plaat wordt geinstalleerd boven een oven moet ere en afscheidingspaneel geplaatst worden met een minimum afstand van 15 mm en volg de instructies van de fabricant van de oven op met betrekking tot lucht circulatie.

- De hitte die geproduceerd wordt door de oven moet minder zijn dan 60°C (gemeten aan de rechtervoorkant van de plaat), anders kan de hitte het controle paneel beschadigen.

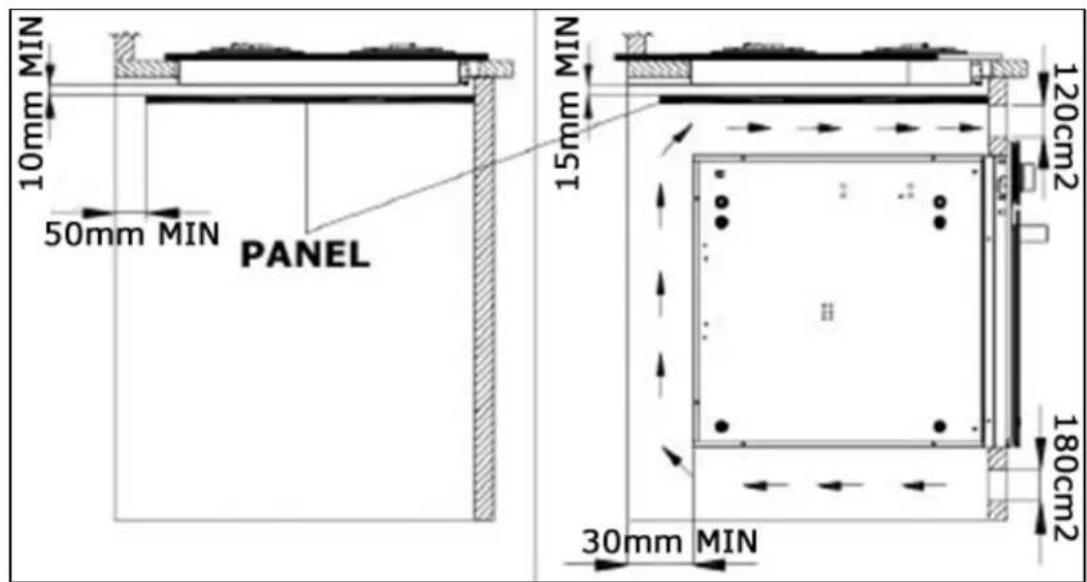

o BELANGRIJK: Volg de ventilatie benodigdheden op zoals aangegeven in onderstaand diagram.

o Draai de plaat voorzichting om en leg deze op een zachte ondergrond.

o Plaats de afdicht strip (bijgevoegd) rond de rand van het apparaat.

o Verwijder de bescherming aan beide kanten.

○ Laat geen gaten in het afdichten en zorg ervoor dat de strip elkaar niet overlapt.

o BELANGRIJK: Gebruik geen kit om het apparaat in te sealen. Hierdoor wordt het moeilijk om de plaat later te verwijderen, vooral als er onderhoud nodig is.

A B C min. 30 max. 40

(A) Afdicht strip
(B) Beugel
(C) Schroef

• Plaats een beugel (B) over het gat in elke hoek aan de onderkant van de plaat. Plaats vervolgens een schroef (C) door het gat en de beugel (B). Draai de schroef niet helemaal vast, maar genoeg zodat de beugels op hun plaats blijven. BELANGRIJK: Draai de schroeven niet volledig vast!
• Draai nu de plaat weer om en laat deze voorzichtig zakken in het gat dat u gemaakt heeft.
  ○ Aan de onderkant van de plaat moet u nu de beugels (B) vinden en deze zo draaien zodat ze onder het keukenblad en onderkant van de plaat zitten.
  o Draai nu de schroeven (C) volledig vast zodat de plaat secuur is.

Electrische connectie

Voordat u het apparaat aansluit, controleer dat de netspanning op het waarde plaatje overeenkomt met de netspanning in uw huis.

Waarschuwing: Dit apparaat moet geaard zijn.

- Dit apparaat moet worden aangesloten op een 35A connectie met zekeringen. Laat 3mm ruimte tussen de contacten en plaats het naast het apparaat in een gemakkelijk te bereiken positie. Plaats het niet boven het apparaat en niet verder van het apparaat dan 1.25 m.

• Er moet altijd toegang zijn, zelfs als de plaat is geinstalleerd en operationeel.
  o Kabel type: H05 RRF 3 core x 6 mm² (niet bijgeleverd).

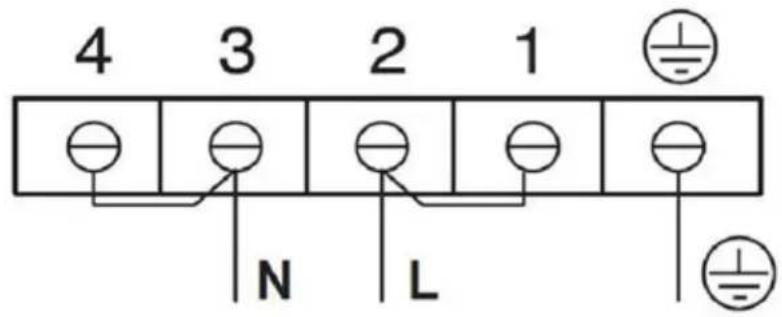

Aansluiten hoofd stroomkabel

- Het terminal blok bevindt zich aan de onderkant van de plaat. Verwijder het kapje door de schroeven los te draaien.

220 - 240 V \~ H05V2V2-F 3x2,5mm²

• Sluit de koperen connecties aan zoals aangegeven in het diagram. Controleer dat deze stevig zijn vastgedraaid.
• Als u de kookplaat aanzet en slechts 2 zones werken kan dit betekenen dat de connectie schroeven niet goed zijn vastgedraaid. Controleer dit eerst alvorens Baumatic Customer Care te bellen.
  o BELANGRIJK: Dit apparaat mag niet worden aangesloten met een stekker en stopcontact!
• De stroomkabel kan gerold worden, maar zorg ervoor dat deze niet dubbel slaat of vast komt te zitten. Controleer dat de kabel niet in contact kan komen met hete delen van het apparaat.

Verwisselen hoofdkabel

Als de kabel beschadigt raakt moet deze door een goed type vervangen worden.

Verwissel de kabel door onderstaande instructies te volgen:

• Schakel de stroomtoevoer van het apparaat uit.
• Open de stroomterminal aan de onderkant van de plaat.
• Open de terminal door de schroeven te verwijderen.

o Verwissel de kabel met een van dezelfde lengte en specificaties.

- De “groen-gele” aarde draad moet aan de terminal aangesloten worden. Deze moet 10mm langer zijn dan de live en neutrale draden.

De "blauwe" neutrale draad moet worden aangesloten op de terminal (N) – De live draad moet aangesloten worden op de terminal (L).

Mijn apparaat werkt niet correct

- De kook zones werken niet of gaan niet aan.

* Er zijn meer dan 10 seconden verstreken nadat u het apparaat heeft aangezet. Zet het apparaat nogmaals aan door de ON/OFF knop in te drukken.

* Het veiligheidsslot is geactiveerd (zie hoofdstuk "vergrendelen van de plaat" voor informatie om het slot te deactiveren).

* De veiligheids temperatuur sensor heeft het apparaat automatisch uitgezet. Druk de ON/OFF knop in om het apparaat te resetten.

* Controleer dat de stroomtoevoer naar het apparaat correct is en werkt. Controleer de stoppen in uw meterkast.

- De restwarmte indicator gaat niet aan nadat ik een kook zone heb uitgezet.

* De kook zone heeft slechts een korte tijd aangestaan; daarom is de temperatuur niet boven de 60°C gekomen.

* BELANGRIJK: Als u vermoedt dat de kook zone warmer is dan 60°C en de restwarmte indicator gaat niet aan, neem dan contact op met Baumatic Customer Care.

- Ik hoor een bromgeluid als ik een kook zone selecteer.

* Dit is normaal; Het geluid zal verdwijnen zodra de kook zone warm wordt.

- De kook zones zijn verkleurd.

* Dit kan veroorzaakt zijn door verbrande etensresten. Dit heeft geen effect op de werking van uw apparaat. Zorg er echter voor dat de schoonmaak instructies gevolgd worden met regelmaat.

- Er werken slechts 2 kook zones

* Controleer dat de elektrische connectie correct gedaan is en de schroeven volledig vast zitten.

Error codes

De onderstaande codes verschijnen in de display als de ere en problem is met de plaat:

Error code	Beschrijving	Mogelijke oorzaak	Oplossing
E2 Over verhitting van de inductie generatoren.		/	Laat het apparaat afkoelen.
ER03 & constant signaal	Constant gebruik van de controle knoppen; Controle unit schakelt naar 10 seconden uit.	Water of kookgerei op het glas boven de controle unit.	Reinig het oppervlak van het apparaat.
ER25	Tweede vermogen van de stroom unit te hoog (primair>300V). Controle unit schakelt het apparaat uit en een signaal zal klinken.	Verkeerde aansluiting.	Sluit apparaat correct aan.
ER33 Water op het glas boven het controle paneel.			Schoonmaken.
ER47	Communicatie problem tussen TC en inductie.	Geen of foute communicatie.	Controleer dat de connectie kabel correct is aangesloten.
U400	Tweede vermogen van de stroom unit te hoog (primair>300V). Controle unit schakelt het apparaat uit en een signaal zal klinken.	Verkeerde aansluiting.	Sluit apparaat correct aan.
“H” knippert	Hete pan op de controle kaart; kapotte verzgeling.		Wacht tot de controle kaart naar de normale temperatuur

BELANGRIJK: Als er een andere error code verschijnt in de display schakel dan onmiddelijk het apparaat uit en neem contact op met Baumatic Customer Care. Gebruik het apparaat niet meer.

BELANGRI JK: Als u vermoedt dat uw apparaat niet correct functioneert, verwijder dan de

stroomtoevoer en neem contact op met Baumatic Customer Care.

PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN!

Mocht een monteur gevraagd worden om het apparaat te repareren terwijl het apparaat nog onder garantie is en de monteur vindt dat het probleem niet veroorzaakt is door een fout van het apparaat, dan kunt u de kosten voor de monteur in rekening gebracht krijgen.

Het apparaat moet toegankelijk wezen voor een monteur om reparaties uit te voeren. Als uw apparaat zodanig geïnstalleerd is dat de monteur schade voorziet aan het apparaat of uw keuken, dan zal de monteur de reparatie niet uitvoeren.

Dit is inclusief situaties waarbij het apparaat is ingetegeld, met kit afgewerkt, of met plinten aan de voorkant is afgewerkt. Ook als de installatie niet is geschied volgens de instructies van Baumatic Ltd.

Wij verwijzen u naar de garantie voorwaarden welke u vindt op de garantie kaart bij dit apparaat.

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]
