Type product	Domino barbeque grill plaat
Merk	Baumatic
Model	BBQ340SS
Afmetingen (H x B x D)	510 mm x 340 mm x 45 mm
Inbouwafmetingen (B x D)	270 mm x 490 mm
Gewicht	Ca. 5 kg
Voeding	220-240 V ~ 50/60 Hz, 13 A, 2.40 kW
Aansluitkabel	3 x 1,5 mm² (niet meegeleverd)
Type grill	Lavastenen grill met thermostaatregeling
Bediening	Draaiknop vooraan, instelbaar van 1 tot 10
Indicatie	LED-display toont werking
Materiaal	Glazen oppervlak met aluminium zijbanden
Functies	Thermostatische regeling, geschikt voor binnen- en buitengebruik
Onderhoud	Reinigen met warm water en mild wasmiddel; geen schuurmiddelen
Veiligheid	Gebruik nooit bij beschadigd oppervlak; stroom uitschakelen voor reiniging
Installatie	Inbouw in keukenblad; minimale afstand 50 mm tot brandbare materialen
Meegeleverd	Lavastenen, tray, 4 steunen, 4 schroeven, gebruiksaanwijzing, garantiekaart
Garantie	Volgens garantievoorwaarden Baumatic (zie meegeleverde kaart)
Reparatie	Alleen door geautoriseerde monteur; zelf repareren niet toegestaan

Veelgestelde vragen - BBQ340SS BAUMATIC

Hoe installeer ik de Baumatic BBQ340SS?

Maak een uitsparing in het aanrecht volgens de inbouwmaten (270 mm breed, 490 mm diep). Plaats de bijgeleverde afdichtstrip rond de rand. Bevestig de 4 steunen aan de onderkant met de schroeven, laat ze los. Plaats het apparaat in de opening en draai de steunen zodat ze onder het blad vallen. Draai de schroeven vast. Zorg voor ventilatiegaten voor en achter.

Hoe maak ik de grillplaat schoon?

Laat het apparaat volledig afkoelen en schakel de stroom uit. Gebruik een zachte doek met warm water en een beetje afwasmiddel. Gebruik geen schuurmiddelen of scherpe voorwerpen. Droog na met een zachte doek. Voor het glazen oppervlak en aluminium banden eveneens met een mild sopje.

Wat moet ik doen als het glazen oppervlak gebarsten is?

Schakel onmiddellijk de stroom uit en gebruik het apparaat niet meer. Neem contact op met Baumatic klantenservice voor reparatie of vervanging. Gebruik nooit een beschadigde plaat vanwege risico op elektrische schokken.

Hoe sluit ik de BBQ340SS elektrisch aan?

Zorg dat de spanning overeenkomt (220-240 V). Het apparaat moet geaard worden. Gebruik een 3-aderige kabel van 1,5 mm² (niet meegeleverd). Sluit de groen/gele draad aan op de aardklem, blauw op N en bruin op L. De aardedraad moet 10 mm langer zijn dan de andere.

Wat moet ik voor het eerste gebruik doen?

Reinig de plaat met warm water en afwasmiddel. Verhit de grill enkele minuten om productieresten weg te branden. Plaats de lavastenen in de tray en zet het rooster erop. U kunt nu de thermostaat instellen.

Zijn er veiligheidsvoorschriften?

Het apparaat moet worden geïnstalleerd door een gekwalificeerd persoon. Houd kinderen en huisdieren uit de buurt. Gebruik geen stoomreiniger. Laat het apparaat nooit onbeheerd achter met heet vet of olie. Schakel na gebruik altijd uit.

Hoe gebruik ik de lavastenen?

Plaats de lavastenen in de meegeleverde tray. Zet de tray op de grillplaat. Draai de knop naar de gewenste stand (1-10). De stenen worden heet en geven gelijkmatige warmte af. Na gebruik laten afkoelen.

Wat zijn de exacte afmetingen van de BBQ340SS?

Het apparaat is 510 mm hoog, 340 mm breed en 45 mm diep. De inbouwuitsparing moet 270 mm breed en 490 mm diep zijn. Houd rekening met een vrije ruimte van 50 mm rondom en 700 mm boven de plaat.

Wat is de garantieperiode?

De garantie wordt verstrekt volgens de voorwaarden op de garantiekaart die bij het apparaat wordt geleverd. Voor details, neem contact op met Baumatic klantenservice. Bewaar de aankoopbon.

Het apparaat werkt niet; wat nu?

Controleer of de stroom is ingeschakeld en de stekker goed zit. Als het display niet brandt, controleer de zekering. Neem bij aanhoudende problemen contact op met Baumatic klantenservice. Probeer nooit zelf te repareren.

GEBRUIKSAANWIJZING BBQ340SS BAUMATIC

30 cm domino barbeque grill plaat

Gebruiksaanwijzing

Gebruiksaanwijzing voor uw Baumatic

BBQ340SS

30 cm domino barbeque grill plaat

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

GS 27/06/11

Inhoud

Informatie milieu

Belangrijke veiligheidsinformatie 5-7

S

p

e

c

i

f

i

c

a

t

i

e

s

Product

en

inbouw

afmetingen

8

8

10

10

E

l

e

c

t

r

i

s

c

h

e

g

e

B

a

r

b

e

q

u

e

p

l

a

a

t

Gebruik

van

uw

barbeque

plaat

V

o

o

r

e

e

r

s

t

e

g

e

Aanzetten grill en instellen vermogen

10

Gebruik

van

lava

stenen

P

l

a

a

t

r

i

c

h

t

l

i

j

n

Schoonmaak

en

onderhoud

Reinigen

van

de

barbeque

plaat

N

a

e

l

k

g

e

b

r

u

i

k

Reinigen

controle

paneel

Reinigen glazen oppervlak en aluminium banden

11

I

n

s

t

a

l

l

a

t

i

e

P

o

s

i

t

i

o

n

e

r

i

n

g

Uitpakken

van

het

apparaat

12

Installatie

van

het

apparaat

Electrische

connecties

16

Verwisselen

hoofdkabel

16-17

Mijn apparaat werkt niet correct 17

C

o

n

t

a

c

t

g

e

g

e

v

e

Opmerking: Voordat u een oud apparaat weggooit, schakel het apparaat en de stroomtoevoer uit. Snijd de stekker van de stroomkabel. Verwijder de kabel tot achter het apparaat om misbruik te voorkomen, dit moet gedaan worden door een competent persoon.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze.

Belangrijke veiligheidsinformatie

Uw veiligheid is zeer belangrijk voor Baumatic. Lees daarom deze instructies zorgvuldig door voordat u het apparaat gaat installeren of gebruiken. Als u onzeker bent over deze gebruiksaanwijzingen, neem dan contact op met Baumatic Customer Services.

General Information

• Dit apparaat is ontworpen voor huishoudelijk gebruik en voor het grillen en barbequen van gerechten.
  o BELANGRIJK: Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.
• Bepaalde types vinyl of laminaat zijn erg gevoelig voor schade of verkleuring veroorzaakt door temperaturen die onder bovenstaande richtlijn liggen.
• Schade die veroorzaakt wordt door het apparaat niet volgens bovenstaande richtlijn te installeren de verantwoordelijkheid van de eigenaar.
  o Garantie op dit apparaat zijn voor elektrische en mechanische defecten zoals beschreven in de garantie voorwaarden van Baumatic.
• Het gebruik van dit apparaat voor andere doeleinden of in andere omgevingen niet beschreven in deze gebruiksaanwijzing en zonder toestemming van Baumatic Ltd maakt uw garantie ongeldig.
• Gebruik dit apparaat nooit om er voorwerpen op te zetten of om het apparaat te gebruiken als een werkplek.
• Het is niet toegestaan om modificaties aan dit apparaat uit te voeren.
• Plaats nooit vlambare materialen of vloeistoffen dischtbij op of het apparaat. Bepaalde voorwerpen gemaakt van aluminium, plastic of clingfilm mogen niet met het apparaat in aanraking komen.
• Reparaties mogen alleen worden uitgevoerd door monteurs van Baumatic of geauthoriseerde monteurs.

Kinder Veiligheid

○ Baumatic adviseerd dat babies en kleine kinderen het apparaat nooit aanraken of erbij in de buurt komen.
- Mochten kleine kinderen zich in de keuken bevinden, houdt u deze dan altijd onder supervisie.

Algemene Veiligheid

√ Dit apparaat moet worden geinstalleerd en aangesloten worden door een gekwalificeerd persoon.
√ Controleer dat de unit waar u het apparaat gaat inbouwen voldoet aan de relevante richtlijnen.
Als u merkt dat err op het oppervlak krassen, scheurtjes of gaten zitten sluit dan onmiddelijk de stroomtoevoer af, anders is het mogelijk dat u een electrische schok krijgt.

Gedurende gebruik

√ Verwijder alle beschermfolie en stickers van het apparaat voordat u deze voor de eerste keer gebruikt.
√ Wees altijd voorzichtig als u het apparaat gebruikt en voorkom brandwonden.
○ Laat de stroomkabel nooit in contact komen met de hete plaat of heet kookgerei.
- Als vet en olie oververhit raken kunnen deze zeer snel vlam vatten. Laat daarom dit apparaat nooit alleen als u met vet of olie kookt.
Schakel de grill altijd uit na elk gebruik.

Reinigen

o Reining de plaat regelmatig.

o BELANGRIJK: Voordat u begint met reinigingswerkzaamheden, schakel de stroomtoevoer uit en controleer dat het apparaat voldoende is afgekoeld.

- Wees voorzichtig als u het apparaat reinigt volgens de aanwijzingen.

- Gebruik nooit een stoom reiniger of hogedruk reiniger om dit apparaat te reinigen.

Installatie

Dit apparaat moet correct worden geïnstalleerd door een gekwalificeerd persoon en uitsluitend volgens deze instructies.

○ Baumatic Ltd. Kan geen verantwoordelijkheid nemen voor schade of persoonlijke verwondingen, aan een persoon of eigendom dat het gevolg is van het niet correct installeren van dit apparaat.

- Als dit apparaat in een caravan of camper gebruikt wordt, moeten de N721 richtlijnen gevolgd worden.

○ Baumatic Ltd. Raadt aan om dit apparaat niet op boten te installeren.

Dit toestel is in overeenstemming met de vereisten van de EG richtlijn.

• 2006/95/CE Algemeen reglement / Laagspanning
• 1935/2004/CE 90/128/EEC Dit apparaat is geschikt om in contact komen met voedsel
• 2004/108/CE Elektromagnetische compatibiliteit

Specifications

Afmetingen apparaat

Hoogte:	510	mm
Breedte:	340	mm
Diepte:	45	mm

Afmetingen inbouw

Diepte:	490	mm
Breedte:	270	mm

○ 1 x 2.40 kW Lava steen grill
o Bediening voorkant
o Glazen oppervlak met aluminium side bands

Electrische gegevens

Netvoeding:

220 - 240 Vac 50 - 60 Hz

Voeding connectie: 13 A

Aansluitwaarde: 2.40 kW

Hoofd voedingskabel: 3 core x 1.5 mm² (not supplied)

Voor toekomstige referentie noteer de volgende informatie welke u kunt vinden op het waarde plaatje; dit bevindt zich onder uw apparaat en op uw factuur.

Model Number

Serial Number

Barbeque plaat layout

Gebruik van uw barbeque plaat

Voor eerste gebruik

BELANGRI JK: Reinig het oppervlak van de plaat (zie hoofdstuk "Reiniging en onderhoud").

• Voordat u het rooster voor de eerste keer gebruikt, controleer dat deze goed gepositioneerd is en correct geplaatst is op de plaat.
• Controleer altijd dat de rubberen voetjes waar deze op ligt heel zijn en in de juiste positie.

Aanzetten grill en instellen vermogen

- Om het element aan te zetten draait u de knop met de klok mee om de thermostat in te stellen. Deze kan ingesteld worden tussen 1 – 10.

• De LED display gaat aan om te laten zien dat het element in werking is.
• Om de plaat uit te zetten draait u de knop naar de "0" positie.

Gebruik van lava stenen

• Plaats de lava steen in de bijgeleverde tray en gooi de verpakking weg.
• Als de steen gepositioneerd is, kunt het element aanzetten.

Plaat richtlijnen

• Voor de eerste paar keer dat u de plaat gebruikt kunt u een branderige, zure lucht ruiken. Ditz al verdwijnenen na regelmatig gebruik.
  o BELANGRIJK: Het oppervlakte van de barbeque is zeer sterk, echter kan het wel breken of beschadigd raken. Dit kan vooral gebeuren door er scherpe of harde voorwerpen op te laten vallen.
  ○ GEBRUIK HET APPARAAT NOOIT ALS HET OPPERVLAK SCHEURT OF BREEKT. NEEM IN DIT GEVAL METEEN CONTACT OP MET BAUMATIC CUSTOMER CARE.

Maak alleen schoon als het apparaat geheel is afgekoeld. De stroom toevoer van het apparaat moet uitgeschakeld zijn voordat u met schoonmaak werkzaamheden begint.

Reinigen van de barbeque plaat

Resten van schoonmaakmiddelen die op de plaat blijven liggen zullen schade aan de plaat veroorzaken. Verwijder deze resten met een beetje warm water en wasmiddel.

Schuurmiddelen en scherpe voorwerpen veroorzaken schade aan de plaat. Reining de plaat met warm water en beetje wasmiddel.

Alhoewel het gemakkelijker is om sommige resten te verwijderen als het oppervlakte warm is, moet u goed uitkijken dat u zich niet verbrand!

- VOOR EERSTE GEBRUIK: Verhit het element voor een paar minuten om resten die gedurende het produktie process zijn achtergebleven af te branden.

Na elk gebruik

• Neem het apparaat af met een vochtige doek.
  o Droog het apparaat vervolgens met een schone, zachte doek.

Reinigen controle paneel

- Gebruik alleen warm water met een beetje wasmiddel en droog vervolgens met een schone, zachte doek.

Reinigen glazen oppervlak en aluminium banden.

- Reinig met een zachte doek en warm water met een beetje wasmiddel. Drogen met een zachte, droge doek.

Installatie

Installatie van dit apparaat moet worden uitgevoerd door een gekwalificeerd persoon.

Positionering

Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.

Dit apparaat is geklassificeerd in klasse 3 en moet daarom ingebouwd wordenin een inbouw unit of een keukenblad van tenminste 600 mm waarbij de volgende afstanden geobserveerd worden:

• 700 mm tussen de bovenkant van de plaat en de onderkant van een horizontal oppervlak boven de plaat.
• 50 mm zone rondom het apparaat en tussen de bovenkant van de plaat en ontvlambare materialen.

Uitpakken van het apparaat

Als u het apparaat uitpakt controleer dan dat het volgende aanwezig is:

1 Baumatic plaat
1 Gebruiksaanwijzing
1 Baumatic guarantie kaart
4 Steunen
4 Schroeven

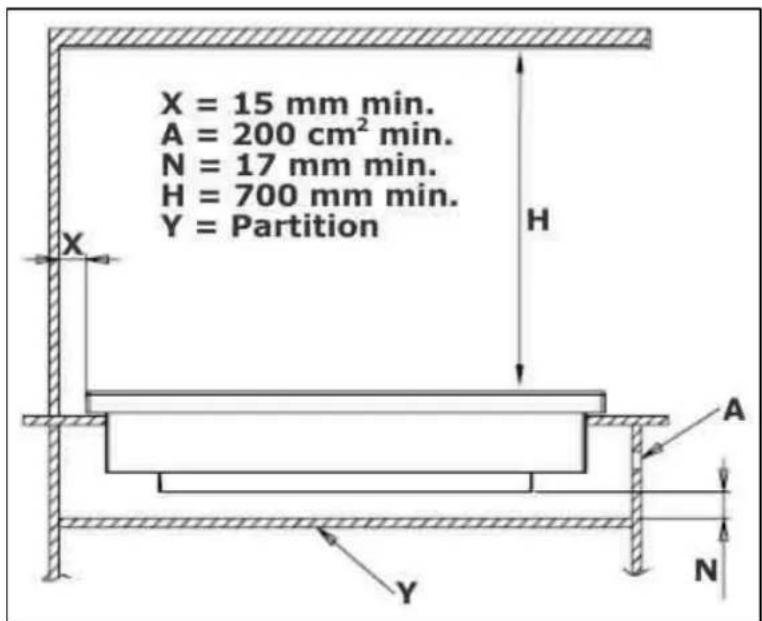

Installatie van het apparaat

o Maak een gat in het keukenblad zoals aangegeven in bovenstaand diagram.

○ BELANGRIJK: Onder dit apparaat moet een scheiding gemaakt worden van isolerend material (bijv hout). Er moet een ruimte

van tenminste 17mm zijn tussen de onderkant van het apparaat en deze afscheiding.

○ BELANGRI JK: Zorg ervoor dat er een gat van 5mm zit onder de onderkant van het keukenblad aan de voorkant van de plaat voor ventilatie benodigdheden. Het ventilatie gat aan de achterkant van de unit onder de plaat moet ook worden uitgevoerd (zie diagram).

o Draai de plaat voorzichting om en leg deze op een zachte ondergrond.

o Plaats de afdicht strip (bijgevoegd) rond de rand van het apparaat.
o Verwijder de bescherming aan beide kanten.
○ Laat geen gaten in het afdichten en zorg ervoor dat de strip elkaar niet overlapt.

o BELANGRIJK: Gebruik geen kit om het apparaat in te sealen. Hierdoor wordt het moeilijk om de plaat later te verwijderen, vooral als er onderhoud nodig is.

(B) Steun (C) Schroef

- Gebruik de steun die past bij de dikte van uw keukenblad.

- Plaats een steun (B) over het gat in elke hoek aan de onderkant van de plaat. Plaats vervolgens een schroef (C) door het gat en de steun (B). Draai de schroef niet helemaal vast, maar genoeg zodat de steunen op hun plaats blijven.

o BELANGRI JK: Draai de schroeven niet volledig vast!

- Draai nu de plaat weer om en laat deze voorzichtig zakken in het gat dat u gemaakt heeft. - Aan de onderkant van de plaat moet u nu de steunen (B) vinden en deze zo draaien zodat ze onder het keukenblad en onderkant van de plaat zitten.

o Draai nu de schroeven (C) volledig vast zodat de plaat secuur is.

Electrische connectie

Voordat u het apparaat aansluit, controleer dat de netspanning op het waarde plaatje overeenkomt met de netspanning in uw huis.

Waarschuwing: Dit apparaat moet geaard zijn.

MAINS	LIVE	L
POWER	EARTH
SUPPLY	NEUTRAL	N

- Als u de stroomkabel moet verwisselen, zorg er dan voor dat de aarde (goen/geel) altijd 10mm langer is dan bruin en blauw.

○ Zorg ervoor dat de temperatuur van de hoofdkabel niet boven de 50°C komt.

- Als de kabel beschadigt raakt moet deze door een goed type vervangen worden. Deze zijn verkrijgbaar via Baumatic.

○ Kabel type: H05 RRF 3 core x 1.5 mm ^4

Verwisselen hoofdkabel

Als de kabel beschadigt raakt moet deze door een goed type vervangen worden.

Verwissel de kabel door onderstaande instructies te volgen:

- Schakel de stroomtoevoer van het apparaat uit.

- Open de stroomterminal aan de onderkant van de plaat.

- Open de terminal door de schroeven te verwijderen.

- Verwissel de kabel met een van dezelfde lengte en specificaties.

- De "groen-gele" aarde draad moet aan de terminal aangesloten worden. Deze moet 10mm langer zijn dan de live en neutrale draden.

- De "blauwe" neutrale draad moet worden aangesloten op de terminal (N) – De live draad moet aangesloten worden op de terminal (L).

Mijn apparaat werkt niet correct

BELANGRIJK: Als u vermoedt dat uw apparaat niet correct functioneert, verwijder dan de stroomtoevoer en neem contact op met Baumatic Customer Care.

PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN!

Mocht een monteur gevraagd worden om het apparaat te repareren terwijl het apparaat nog onder garantie is en de monteur vindt dat het probleem niet veroorzaakt is door een fout van het apparaat, dan kunt u de kosten voor de monteur in rekening gebracht krijgen.

Het apparaat moet toegankelijk wezen voor een monteur om reparaties uit te voeren. Als uw apparaat zodanig geïnstalleerd is dat de monteur schade voorziet aan het apparaat of uw keuken, dan zal de monteur de reparatie niet uitvoeren.

Dit is inclusief situaties waarbij het apparaat is ingetegeld, met kit afgewerkt, of met plinten aan de voorkant is afgewerkt. Ook als de installatie niet is geschied volgens de instructies van Baumatic Ltd.

Wij verwijzen u naar de garantie voorwaarden welke u vindt op de garantie kaart bij dit apparaat.

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]

Grindzuigerstraat 22

1333 MS ALMERE

Nederland

[phone]

www.baumatic.nl
