GEBRUIKSAANWIJZING Instant 310 Douwe Egberts

Het symbool geeft aan dat de automaat niet als normaal afval mag worden opgeruimd, maar verwerkt moet worden volgens de bepalingen van de Europese Richtlijn 2002/96/CE (Waste Electrical and Electronics Equipments - WEEE) en de daarvan afgeleide nationale wetgevingen, om eventuele negatieve gevolgen voor de omgeving en voor de menselijke gezondheid te voorkomen. Voor de juiste afvalverwerking van de automaat kunt u contact opnemen met het verkooppunt waar u de automaat gekocht heeft ofwel met onze klantendienst.

Het verpakkingsmateriaal dient op een milieuvriendelijke wijze te worden weggegooid.

Copyright © Alle rechten voorbehouden. Niets uit deze gebruiksaanwijzing mag worden vertaald, gekopieerd of verveelvoudigd, in enige vorm of op enige wijze, zonder voorafgaande schriftelijke toestemming van N&W Global Vending SpA.

N&W Global Vending SpA geeft geen verklaringen of waarborgen met betrekking tot de inhoud van deze uitgave en doet uitdrukkelijk afstand van alle hierin geïmpliceerde garanties. N&W Global Vending SpA behoudt zich het recht voor om zonder voorafgaande kennisgeving de inhoud van deze gebruiksaanwijzing te herzien en te wijzigen. Dit document komt overeen met het origineel dat gebruikt wordt voor vertalingen. (= EN-conform).

Uitgegeven door N&W Global Vending SpA Via Roma 24, 24030 Valbrembo (BG) - Italy.

Onderdeelnr: 595216300 Uitgegeven in week 26, 2011.

INHOUDSOPGAVE

Inleiding.... 1

Veiligheid 2

Onderdelen van de machine 7

- Voorkant van de machine.... 7

- Bedieningsmodule.... 7

- Behuizing van de machinet 8

Kannenpaneel (Multibrew).... 9

Kortingslot.... 10

Navigatietoetsen.... 11

- Toetsen voor het instellen 13

Overzicht van functies 14

Verkort kiezen.... 22

Extra mogelijkheden 25

- Meervoudige uitgifte 25

- Enkelvoudige verkoop 25

Reiniging en onderhoud

Algemene aanwijzingen.... 26

Onderhoudsschema 27

- Schema voor de kleine verzorgingsbeurt.... 27

- Schema voor de grote verzorgingsbeurt en periodiek onderhoud 28

Kleine verzorgingsbeurt

Openen de machine 29

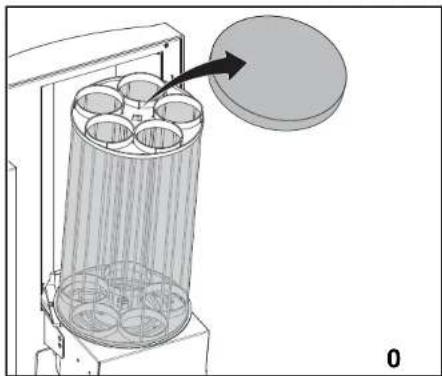

Laden van koppen 29

Voorbereiding voor het vullen van containers 30

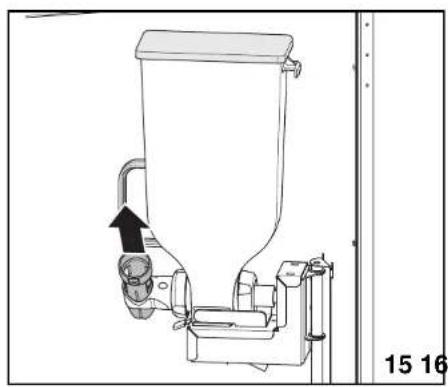

Bijvullen van de instant-ingredientcontainers 30

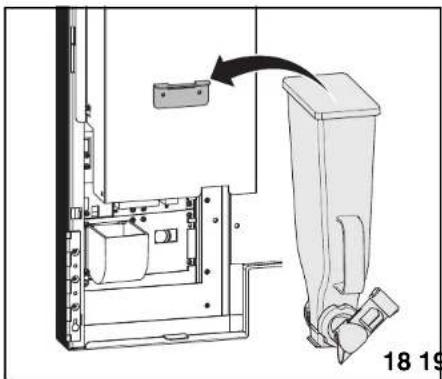

Ingrediëntcontainer in zijkant.... 31

Reinigen van de lekbak 33

Reinigen van de bodemplaat.... 34

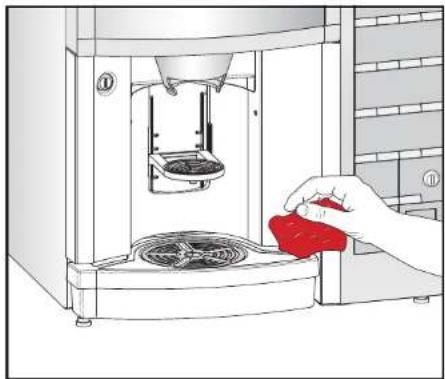

Reinigen van het koppenplateau 34

Reinigen van binnen- en buitenkant 35

Monteren van de gereinigde onderdelen 35

Spoelen van de machine 36

Laatste controle / machine testen.... 37

Grote verzorgingsbeurt

Hygiëneset 38

Openen de machine 38

Laden van koppen 38

Voorbereiding voor het vullen van containers.... 39

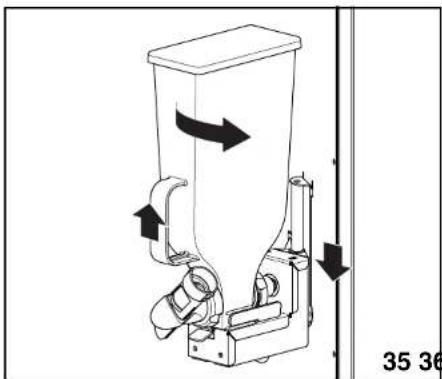

Verwijderen en vullen van de ingrediëntcontainer in de zijkant... 39

Bijvullen van de instant-ingredient-containers 41

Uitschakelen van de machine 41

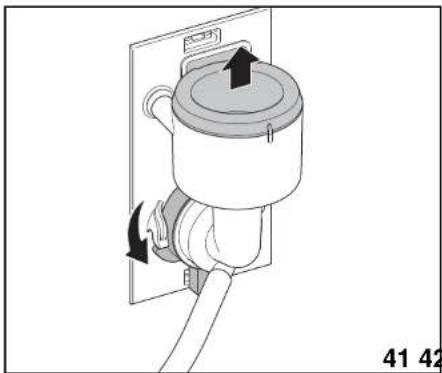

Reinigen van de componenten van het uitgiftesysteem

van instant-ingredienten 42

Reinigen van de ventilatie-labyrinthen 42

Verwijderen van de uitgifteslangen 43

Verwijderen van de uitgiftekop 43

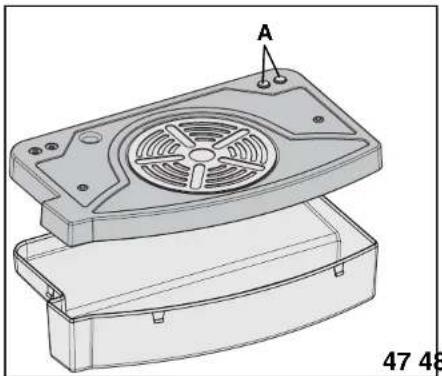

Reinigen van de lekbak 44

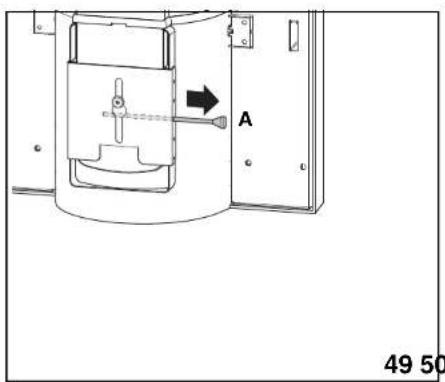

Reinigen van de bodemplaat 44

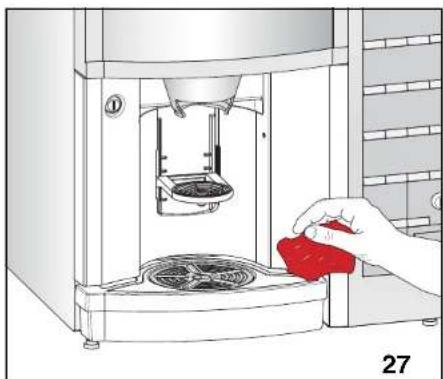

Reinigen van het koppenplateau 45

Reinigen van de binnen- en de buitenkant 45

Montage van gereinigde onderdelen 46

Spoelen en laatste controle 46

Incidentele verzorging

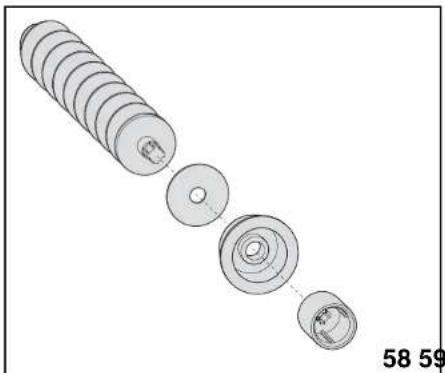

Reinigen van de instant-ingredientcontainers.... 47

Extra mogelijkheden

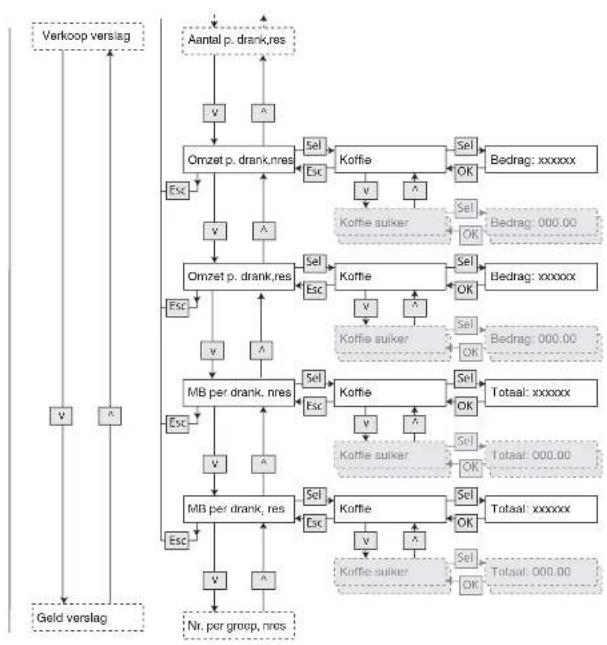

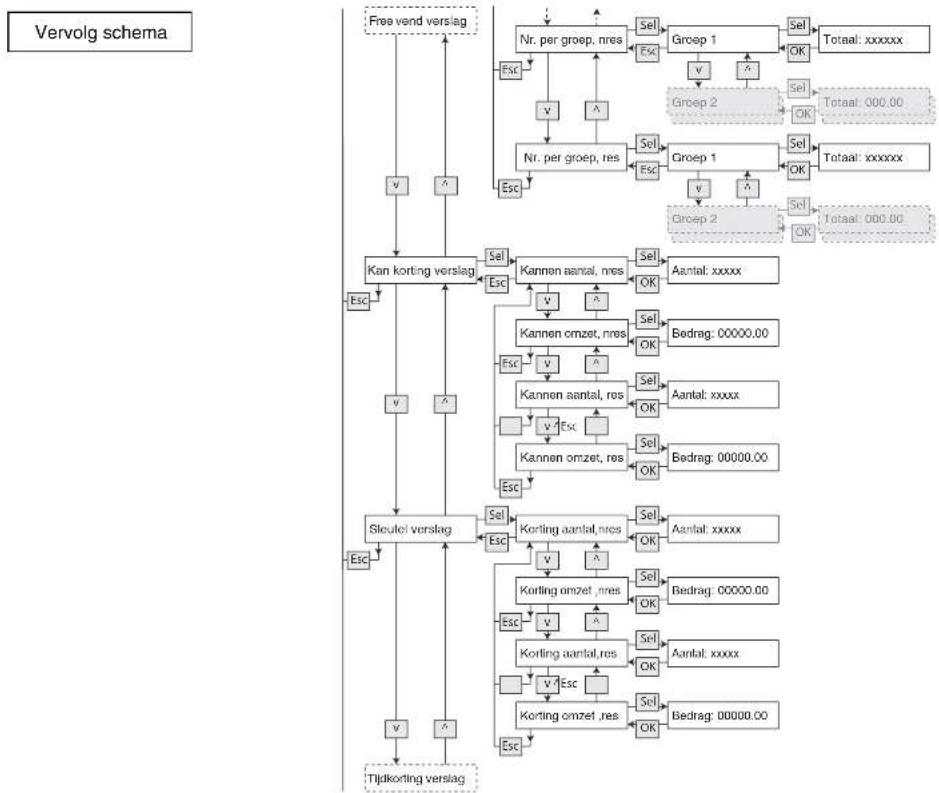

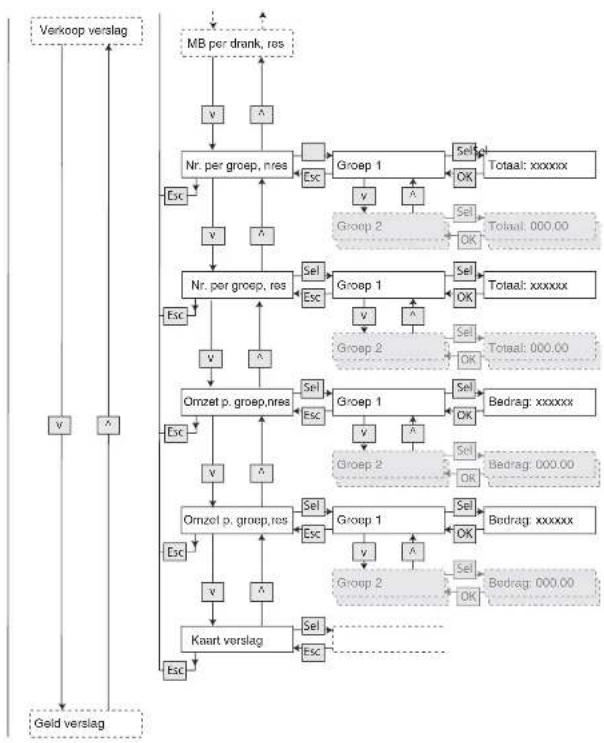

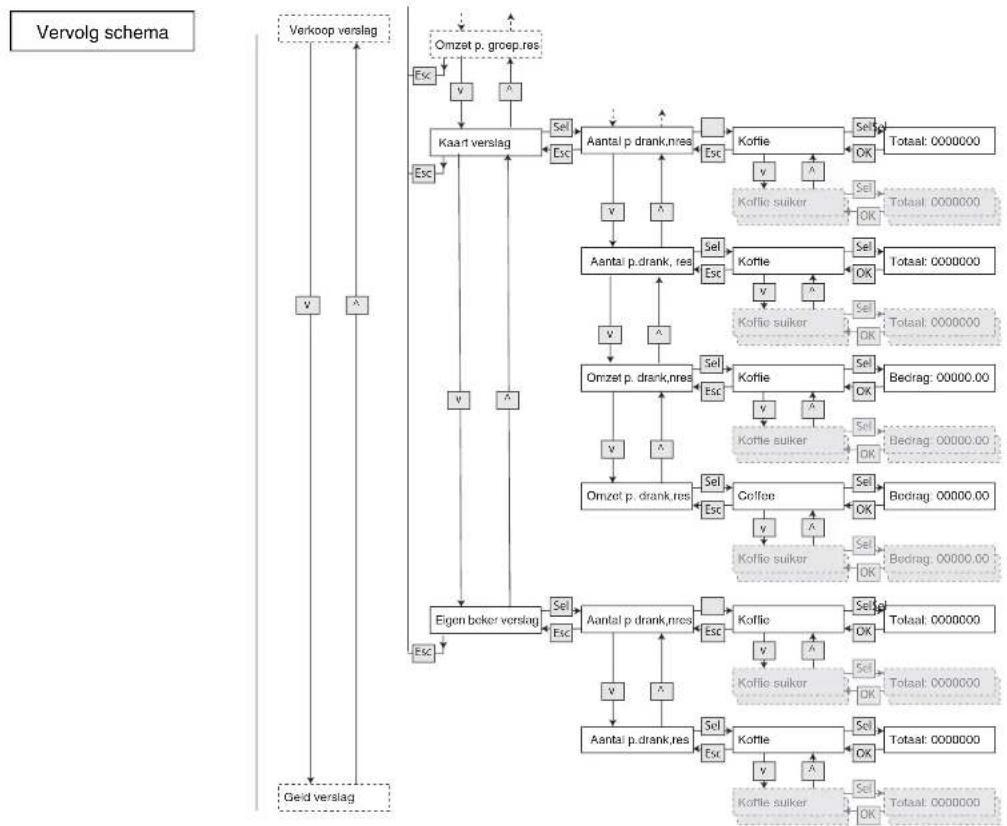

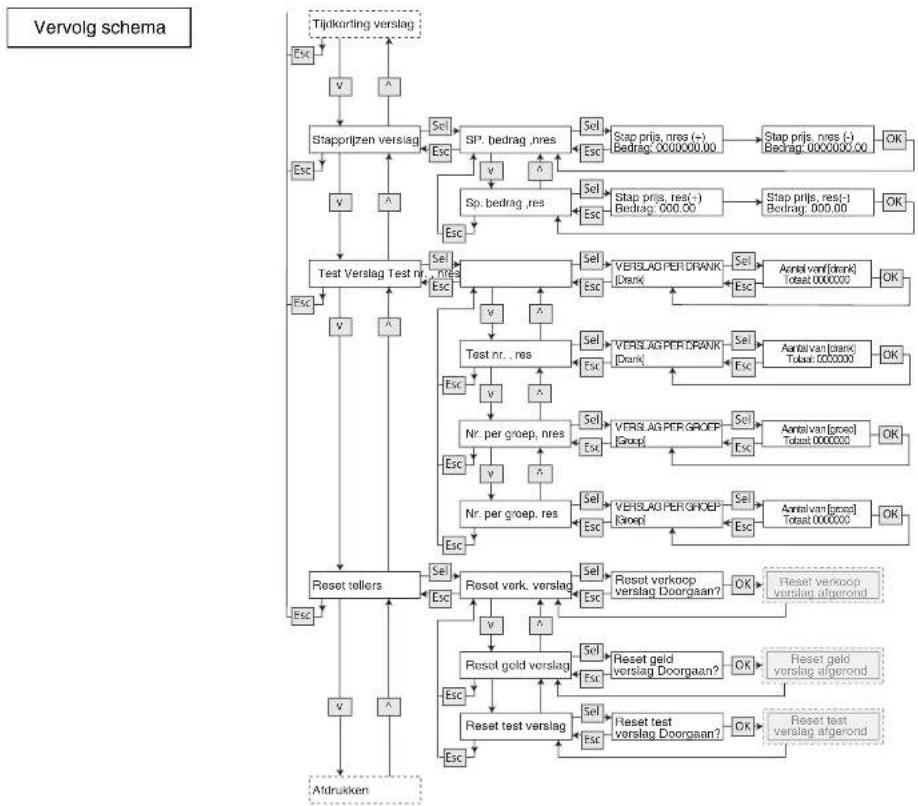

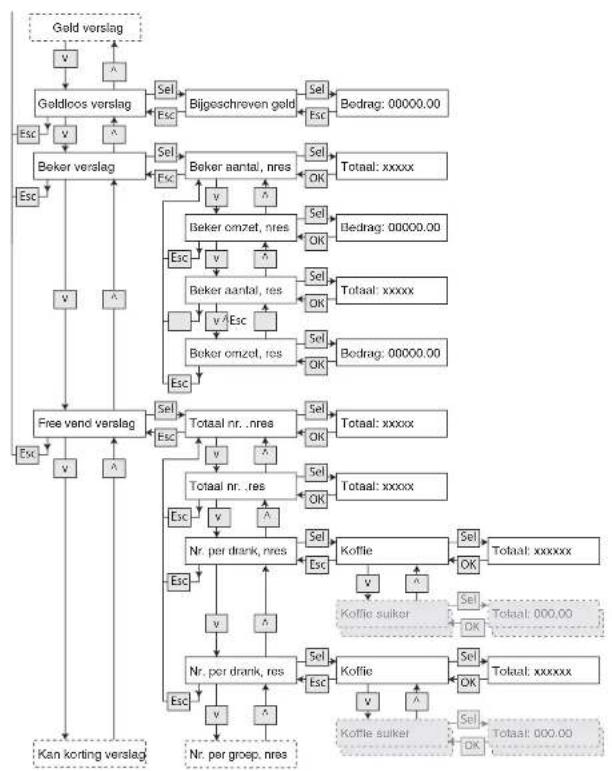

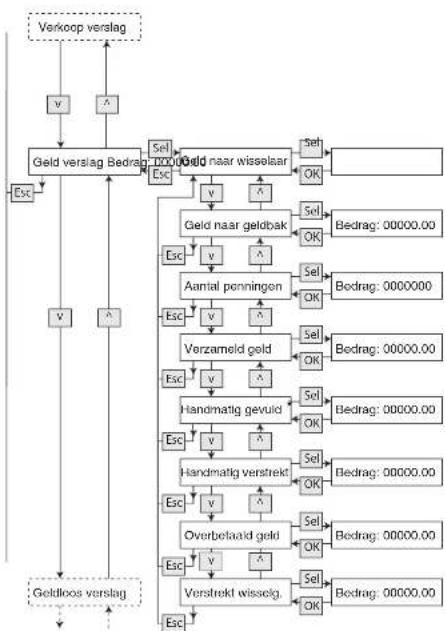

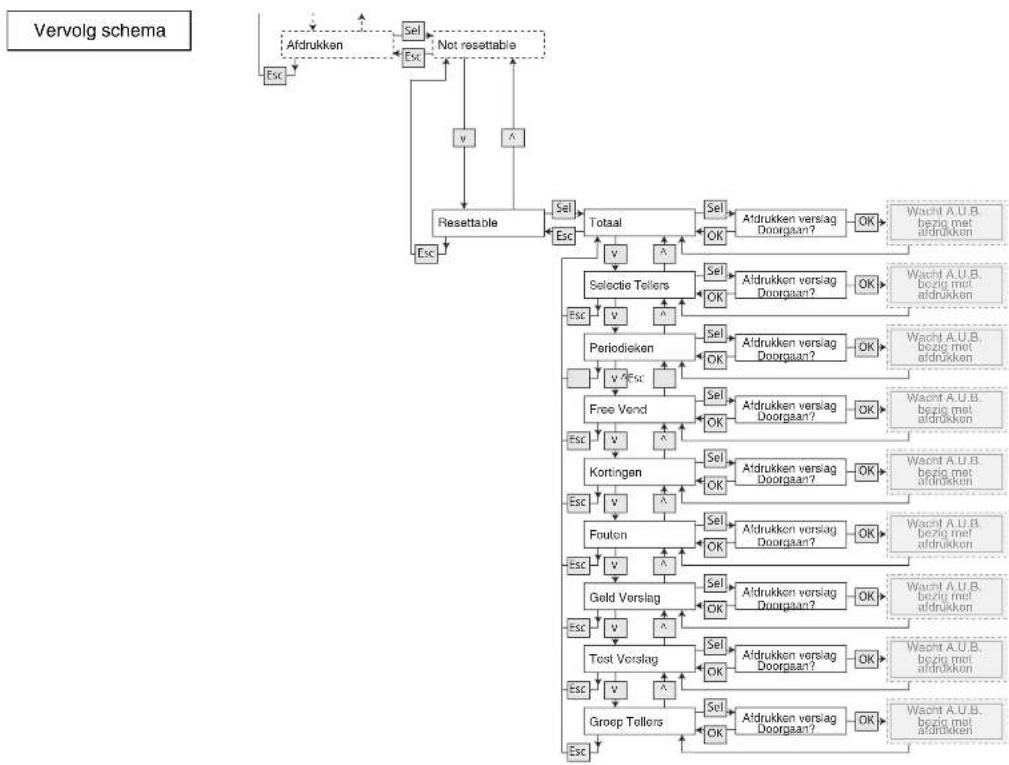

Oproepen en nulstellen van tellers 49

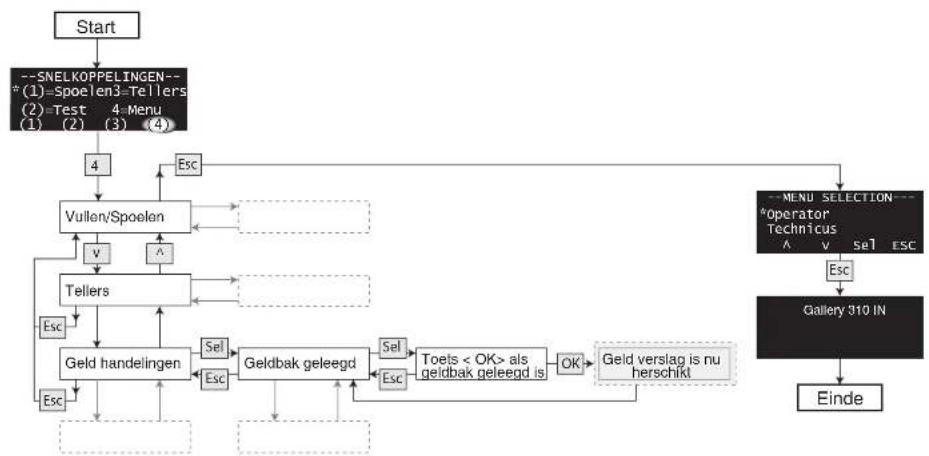

Geldbak leegmaken 60

Handmatig vullen met wisselgeld 61

Prijzen wijzigen 62

Inhoudsopgave

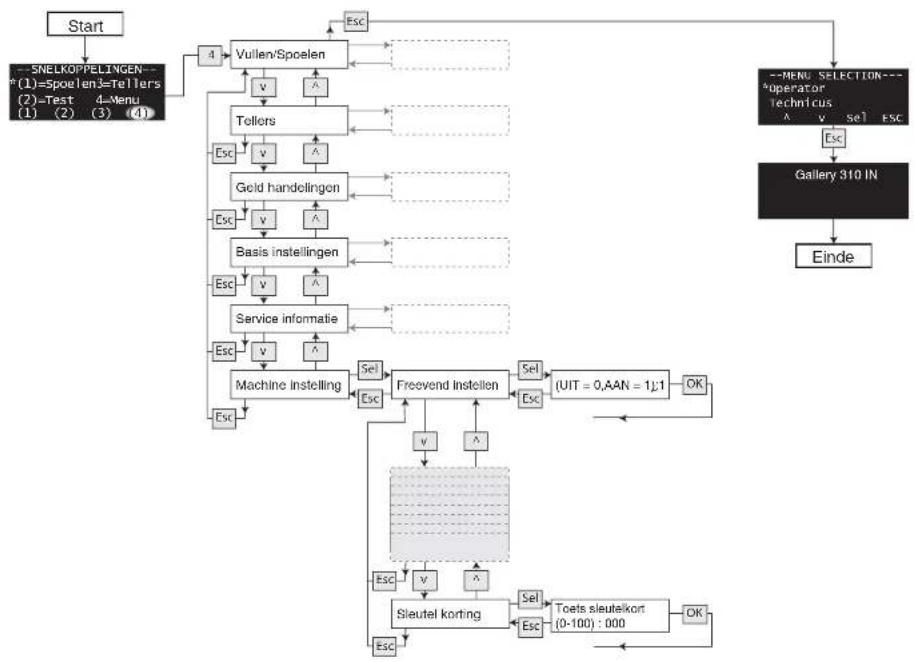

Instellen van gratis verkoop en Sleutelkorting.... 63

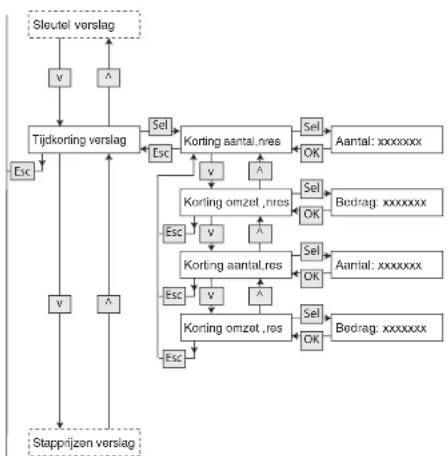

Tijdkorting.... 64

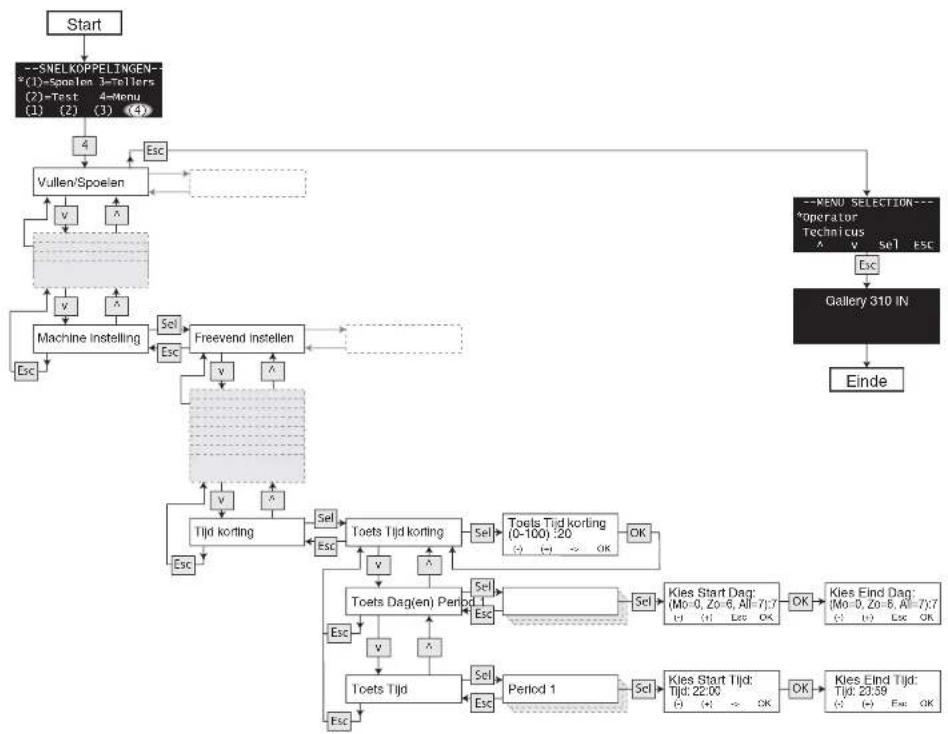

Instellen van tijdkorting.... 66

Sluimerperiodes 67

Instellen van sluimerperiodes.... 69

Displaymelding en problemoplossing

Displaymeldingen.... 70

Probleemoplossing.... 72

INLEIDING

Om de machine aan de specifieke eisen van de cliënt te kunnen laten voldoen kunnen er in de machine verschillende functies worden geprogrammeerd.

De machine geeft de volgende dranken uit: - warme instant dranken - sheet water of - warme en/of koude instant dranken - sheet water

Gebruik uitsluitend de voor drankenautomaten bedoelde instant-ingredienten.

De machine kan worden geleverd met directe keuzetoetsen. Alle interactie met de machine, zoals de drankenkeuze, het activeren van spoelfuncties, het ophalen van gegevens en het instellen van de machine, vindt plaats via de directe keuzetoetsen

Alle onderdelen die grondig gereinigd moeten worden, zijn in een blauwe kleur ontworpen. Alle actieve onderdelen worden geleverd in een groene kleur.

De fabrikant aanvaardt geen aansprakelijkheid wanneer de machine wordt gebruikt voor de doeleinden waarvoor de machine niet is ontworpen.

Deze gebruiksaanwijzing is van toepassing op diverse versies van de machine. Daardoor is het mogelijk dat u aanwijzingen vindt voor bedieningselementen waarmee uw machine niet is uitgerust.

De fabrikant is niet aansprakelijk voor automaten die gebruikt zijn voor andere toepassingen dan de in deze bedieningshandleiding aangegeven toepassingen.

Lees, voordat u de machine in gebruik neemt, het hoofdstuk 'Veiligheid'

Deze technische documentatie hoort bij de machine en dient bij verplaatsing of verkoop van altijd bij de machine te blijven.

Het toestel kan gebruikt worden door kinderen en door personen met beperkte fysieke, zintuigelijke en geestelijke vermogens onder toezicht van de personen verantwoordelijk voor hun veiligheid of na een specifieke opleiding voor het gebruik van de machine.

Wie verantwoordelijk is voor kinderen dient te voorkomen dat zij met het toestel spelen.

Veiligheid

VEILIGHEID

• Lees voor installatie en gebruik de aanwijzingen in deze handleiding zorgvuldig door en zorg dat u ze begrijpt. De aanwijzingen bevatten belangrijke informatie over het veilig installeren, gebruiken en onderhouden van de machine.
• Deze handleiding beschrijft de handelingen die nodig zijn om de machine te vullen en te onderhouden. Deze handelingen worden uitgevoerd in delen van de machine die toegankelijk zijn met de sleutel; ander gereedschap is niet nodig.

• De machine mag niet blootgesteld worden aan vorst tijdens het gebruik, opslag en vervoer.

• Als het kan vriezen op de plaats waar de machine staat, dan mag de stroomvoorziening van de machine niet uitgeschakeld worden.

• Als er kans op vorstschade bestaat, dan moet de service-technicus de boiler, slangen en ventielen controleren en zonodig vervangen, voordat hij de machine weer aansluit, en hij moet vervolgens controleren of de machine goed functioneert.

• De machine mag niet buitenshuis opgesteld worden.

• De machine mag uitsluitend door daarvoor opgeleide servicetechnici geprogrammeerd, gerepareerd en geïnstalleerd worden, als ze bekend zijn met de veiligheids- en hygiënische aspecten van de machine.
  •Voorkom dat veiligheidsvoorzieningen worden uitgeschakeld of overbrugd.
• De machine moet op het waterleidingnet en het electriciteitsnet aangesloten worden conform de plaatselijke voorschriften.
• De machine moet waterpas worden opgesteld.

• De machine moet aangesloten worden op een veilig lichtnet met een goedgekeurde wandcontactdoos met randaarde en een goedgekeurde geaarde stekker. Een aardlekschakelaar wordt aanbevolen. Voor het aansluiten dient een geaarde wandcontactdoos te worden gebruikt, die voldoet aan de geldende voorschriften.

• Als de machine op een standaard basiskast van N&W wordt geplaatst, moet de machine met een steun aan de muur worden bevestigd.

• Na het plaatsen van het automaat moet de netstekker toegankelijk zijn.

Raak een stekker nooit aan met natte handen, of steek nooit een natte stekker in een wandcontactdoos.

De door de machine geserveerde dranken zijn zeer heet! Houd han- den (en andere lichaamsdelen) uit de buurt van het uitgiftecomparti- ment terwijl de dranken worden be- reid en geserveerd om brandwonden te voorkomen.

- Een beschadigd netsnoer mag alleen door bevoegd servicetechnicus worden vervangen.

Veiligheid

•Probeer nooit meerdere bekers achtereen te vullen door op de keuzetoets voor kannen te drukken. Dit kan gevaar voor brandwonden opleveren.
-Alleen bevoegd en bekwaam personeel mag de machine reinigen, vullen en instellen.
- De machine mag niet met water afgespoten worden en is ook niet geschikt om in de buurt van waterspuit-installaties (bijv. voor het reinigen) opgesteld te worden.
-Gebruik alleen originele vervangings-onderdelen.
•Volg de plaatselijke voorschriften op!
- Regelmatige reiniging van de machine is uit functioneel en hygiënisch oogpunt een vereiste.

Let bij het reinigen op scherpe ran- den. Er bestaat gevaar voor ver- wondingen!

- Gebruik voor het reinigen van de machine uitsluitend de voor de voedselindustrie goedgekeurde reinigingsmiddelen.

Reinig de binnen- en buitenkant van de machine met een vochtige doek. Vermijd spatten!

- Controleer na reiniging of alle onderdelen weer op de juiste wijze zijn geïnstalleerd.

- Elke machine heeft een eigen serienummer, aangegeven op het typeplaatje aan de achterzijde van de machine. Dit plaatje is het enige plaatje dat door de fabrikant als identificatie van de machine wordt erkend. De technische gegevens van de machine staan op het typeplaatje.

Wanneer de speciale gele sleutel in de gleuf van de deursleutel wordt gestoken, wordt de stroomtoevoer naar de machine hersteld.

De deur kan alleen gesloten worden als de sleutel uit de deurschakelaar genomen is.

Wanneer de stroom wordt ingeschakeld, wees voorzichtig dat u geen bewegende onderdelen of elektrische componenten aanraakt.

Deurschakelaar:

Als de deur wordt geopend, verhindert een speciale schakelaar dat spanningvoerende of bewegende onderdelen bereikbaar zijn.

Elke handeling, waarbij het nodig is om de machine in te schakelen met geopende deur, mag uitsluitend uitgevoerd worden door gekwalificeerd personeel, dat bekend is met de specifieke risico's van een dergelijke situatie.

De machine mag ingeschakeld worden door gekwalificeerd personeel, door de speciale gele service sleutel in de deurschakelaar te steken.

De machine moet altijd uitgeschakeld worden, voordat begonnen wordt met onderhouds- of reparatiewerkzaamheden van spanningvoerende of bewegende onderdelen.

De machine kan zijn voorzien van LED's. Wanneer u de deur opent, staar dan niet naar de LED's, want dat kan schadelijk voor uw ogen zijn.

Technische gegevens

TECHNISCHE GEGEVENS

De technische gegevens van de machine worden vermeld op het typeplaatje.

De machine is alleen geschikt voor gebruik binnenshuis.

Afmetingen van de ma- Hoogte: 930 mm (-0 mm / +10 mm)

chine

Breedte: 540 mm

Diepte: 515 mm (behuizing), 615 mm (cabinet+door)

Gewicht (Netto/Bruto): 90,5 kg / ca. 99,5 kg

Elektrische aansluiting Voeding: 230 V +10 %/-15 %, 50 Hz.

Bedrading: Eén fase + nul + aarde (IEC-norm)

Bruin = fasedraad

Blauw = nuldraad

De machine moet worden geaard! Bovendien verdient het aanbeveling een aardlekschakelaar te installeren.

Stroomverbruik: 2130W - 2830W

Aansluitsnoer: Ca. 1,8 - 3,5 m (afhankelijk van plaatselijk geldende voorschriften)

Zekering: Transformator, primair: 2A

Wateraansluiting	Wateraansluiting:	De machine moet in overeenstemming met de ter plaatse geldende voorschriften op het drinkwatersysteem worden aangesloten.
	Min. tegendrukMax. druk:	zonder koeleenheid: 0,8 bar (0,08 MPa)met koeleenheid: 1,5 bar (0,15 MPa)zonder koeleenheid: 10 bar (1,0 MPa)met koeleenheid: 8 bar (0,8 MPa).
	Slangkoppeling:	Sluit de waterleiding aan op de 3/4" waterinlaatklep. Gebruik een slang die bestand is tegen de waterdruk en geschikt is voor levensmiddelen (min. inwendige doorsnede 6 mm).

4 Gallery 310 IN 06.2011

Technische gegevens

Wij raden aan om buiten de machine op een toegankelijke plaats een waterkraan aan te brengen. Laat water uit het leidingnet stromen tot het water helder is en geen sporen van vuil bevat.

Inhoud boiler 3,2 l

Volumes Bekers: Ca. 345 bekers bij 150 ml

Ca. 300 bekers bij 180 ml

Lekbak: Ca. 1 l

Standaard instant- ingrediëntcontainer: 80 mm = 3 l, 60 mm = 2 l

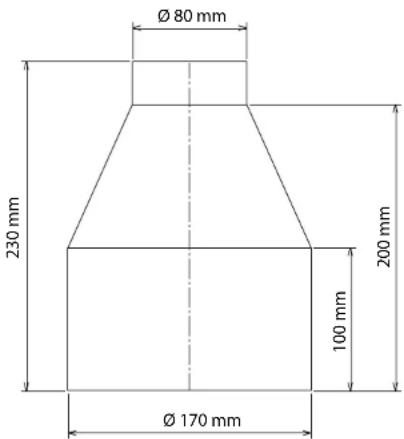

Pot afmetingen

Ø 80 mm 230 mm 200 mm 100 mm Ø 170 mm

Overige vereisten

Omgevingstemperatuur:

Min. 4°C - max. 36°C (-2/+0) bij 80% RH

06.2011 Gallery 310 IN 5

Technische gegevens

Geluidsproductie: Het geluidsdrukniveau met A-waarde ligt onder 70 dB.

Veranderingen in technische gegevens en ontwerp voorbehouden.

1 2 3 4 5 6 7 1

Onderdelen van de machine

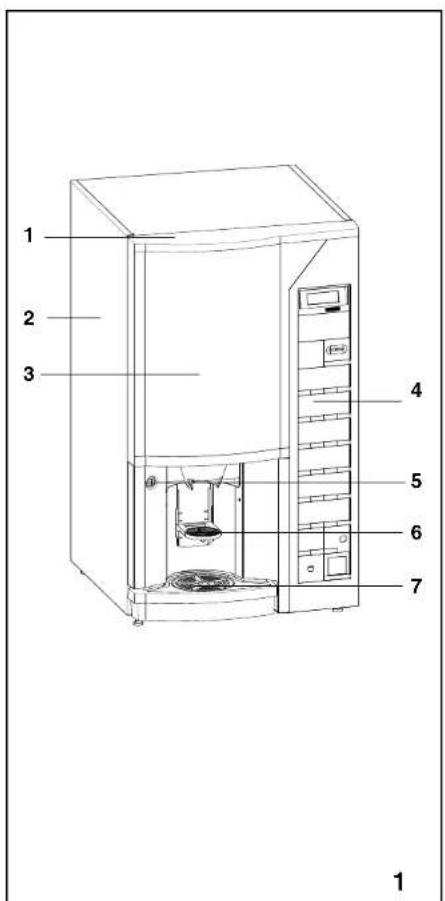

Voorkant van de machine (afb. 1.):

1 Deur
2 Behuizing
3 Reclamepaneel
4 Bedieningsmodule
5 Deurslot
6 Koppenplateau
7 Kannenplateau

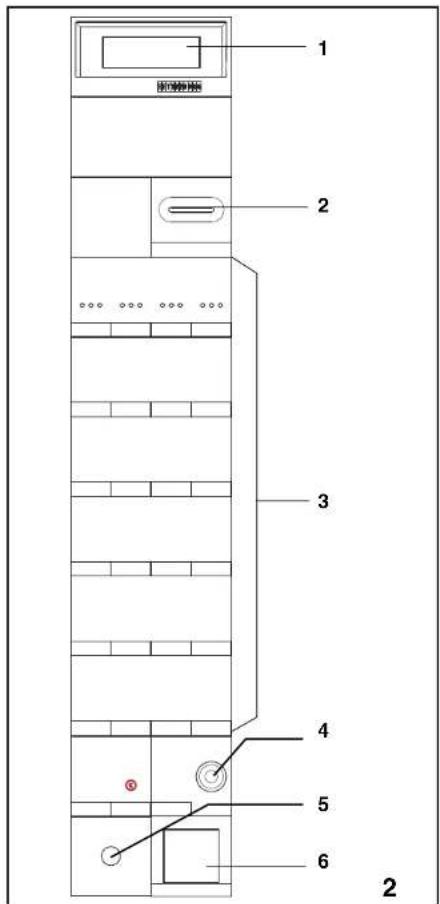

Bedieningsmodule (afb. 2):

1 Display
2 Betaalpaneel
3 Keuzepaneel
4 Kannenpaneel/Kortingslot
5 Optische interface
6 Muntretourbakje

Productpresentatie

1 2 3 4 5 6 2

06.2011 Gallery 310 IN 7

Produktpresentatie

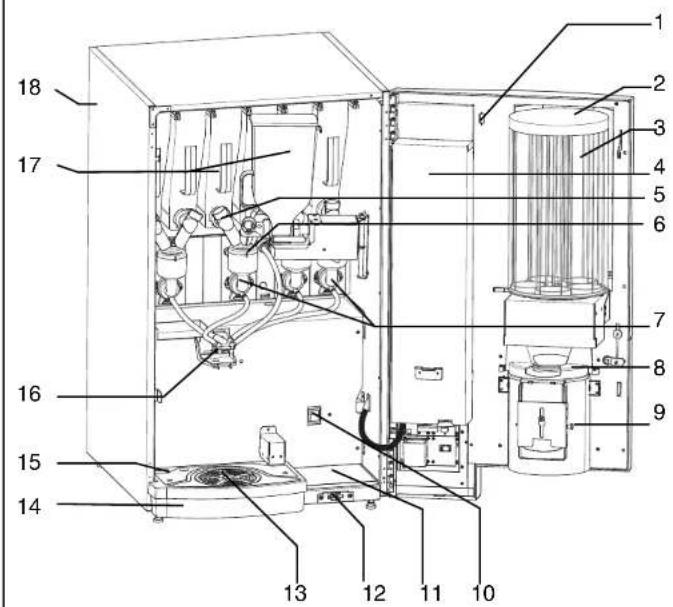

Behuizing van de machinet (afb. 3):

1 RS232-stekkeraansluiting
16 Uitgiftekop
2 Deksel voor koppentoren
17 Instant- ingrediëntcontainers
3 Koppentoren/ koppenmagazijn
18 Behuizing
4 Afdekking voor betaalsysteem/CPU-kaart/SPC (selectiepaneel-circuit)-kaart
5 Uitgiftemondstukken
6 Mengtrechterdeksel
7 Mengtrechter met mixerhuis
8 Koppenvanger
9 Borgpen voor koppenplateau
10 Hoofdschakelaar
11 Bodemplaat
12 Deurschakelaar
13 Druiprooster
14 Lekbak
15 Kannenplateau

8 Gallery 310 IN 06.2011

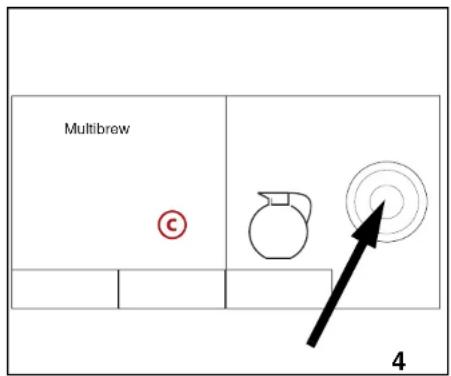

Bereiden van een kan: (afb. 4)

• Steek de sleutel in het kannenslot en draai de sleutel rechtsom.
  In het display verschijnt een aantal, bijvoorbeeld '4'.
• Plaats een kan op het kannenplateau.
• Druk één of meerdere malen op de kannentoets voor het gewenste aantal uitgiftes.

Bij elke druk wordt het op de teller getoonde aantal met één verhoogd, totdat het maximum aantal wordt bereikt (15 of lager, ingesteld door de technicus bij installatie).

Als het maximum aantal is bereikt en de kannentoets nogmaals wordt ingedrukt, begint de teller weer bij het oorspronkelijk ingestelde aantal.

• Als de machine niet op gratis uitgifte is ingesteld, plaats dan een kaart met voldoende saldo, of werp voldoende geld in voor het gewenste aantal dranken.
• Druk op de keuzetoets van de gewenste drank in.

De teller wordt na elke uitgifte met één verlaagd. Als 'optimised multibrew' (geoptimaliseerde multibrew) actief is, verschijnt een oplopende balk.

- Verwijder de kan nadat het ingestelde aantal uitgiftes is geserveerd.

- Om de kannenfunctie te stoppen, draai de sleutel linksom en haal hem uit het kannenslot.

Het zetten van een kan kan direct wordt stopgezet door de noodstoptoets in te drukken © (indien aanwezig).

Kannen van transparant materiaal, zoals glas, kunnen niet door de kannensensor worden waar-genomen.

Bediening

Het gebruik van het kortingslot: (afb. 5)

Met behulp van het kortingslot kunnen dranken met een voorgeprogrammeerde korting worden geserveerd. Het kortingslot kan zowel bij bekers als bij kannen worden gebruikt.

Wanneer u één of meerdere uitgiftes met korting wilt:

- Steek de sleutel in het kortingslot en draai de sleutel naar rechts.

In bekers te serveren dranken: (afb. 6)

-Plaats een beker op het bekerplateau.
•Druk op de keuzetoets van de gewenste drank in.
-Verwijder na uitgifte de beker.
- Beëindig de uitgifte met korting door de sleutel terug te draaien en uit het slot te nemen.

In een kan te serveren dranken: (afb. 7)

• Plaats een kan op het kannenplateau en druk op de kannentoets diverse malen in, totdat het display het gewenste aantal uitgiftes toont.
  •Druk op de keuzetoets van de gewenste drank in.
  •Verwijder na uitgifte de kan.
• Beëindig de uitgifte met korting door de sleutel terug te draaien en uit het slot te nemen.

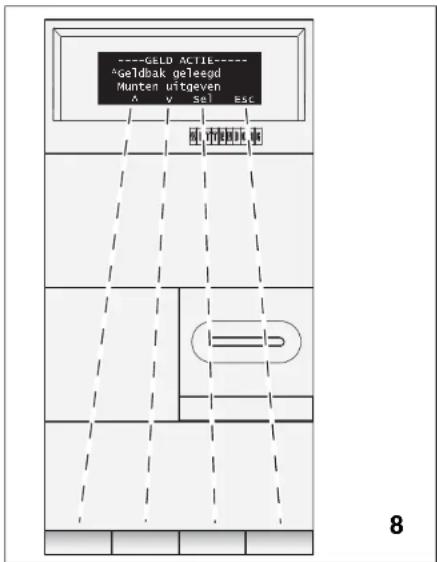

----GELD ACTIL---- *Geldbak geleegd Muncen uitgeven A V Sel ESC 8

Navigatietoetsen

De vier voorkeuzetoetsen worden gebruikt als navigatietoetsen voor het uitlezen van verkoopgegevens, instellingen van bijv. prijzen en voor het activeren van service functies (afb. 8).

Opmerking: De Operator-functie start door de deur te openen. (Zie ook het schema "Overzicht van functies" op pagina 14.)

Bediening

Gebruik van de navigatietoetsen

Deze tabel toont hoe de vier voorkeuzetoetsen gebruikt worden als navigatietoetsen.

Display	Toets	Functie
		‘Op’-toets [^]Druk op deze toets om een stap omhoog te gaan
		‘Neer’-toets [v]Druk op deze toets om een stap naar beneden te gaan
		‘Sel’-toets’Druk op deze toets om:•een stap naar rechts te gaan, of•kies een functie, bijv. spoelen.
		‘Esc’ / ‘OK’-toets•Druk op deze toets om: een stap naar links te gaan, of•spring naar boven in een rij, bijv. van “Omzet per drank” naar “Totaal omzet”.

Bediening

De functies van de toetsen kunnen variëren. De 'Sel'-toets kan bijv. een 'OK'-toets worden om een handeling te bevestigen. De werkelijke functies zijn steeds zichtbaar op de onderste regel van het display.

Alternatieve functies van de navigatietoetsen:

Display	Toets	Functie
		‘OK’-toetsDruk op deze toets om een handeling te bevestigen, bijv. tellers op nul zetten.
		‘Esc’-toetsDruk op deze toets om een functie te verlaten zonder deze te activeren, bijv. tellerstanden niet op nul zetten.

Bediening

Toetsen voor het instellen

In functies, waar instellingen verricht worden, bijv. prijsinstellingen, veranderen de functies van de vier voorkeuzetoetsen dienovereenkomstig.

Deze tabel toont hoe de vier voorkeuzetoetsen gebruikt worden om getallen in te voeren of te wijzigen.

Display	Toets	Functie
		‘Minus’-toets [-]Druk op deze toets om een getalwaarde te verlagen in stappen van één.
		‘Plus’-toets [+]Druk op deze toets om een getalwaarde te verhogen in stappen van één.
		‘Volgende’-toets [>]Druk op deze toets om naar het volgende cijfer te gaan, bijv. in prijsinstel-functies.
		‘OK’-toets [OK]Druk op deze toets om de gewijzigde systeem-instellingen op te slaan.

Bediening

Overzicht van functies

Dit schema geeft een totaalbeeld van de functies in de menus (vers. 7.4).

Men kan de functies starten, en daarmee in de menus komen, door de machinedeur te openen.

Alle functies zijn bereikbaar door met de vier voorkeuzetoetsen in de menus te navigeren.

De menu's voor de gebruiker en/of de technicus zijn beveiligd met een wachtwoord om onbedoeld en onbevoegd gebruik te voorkomen.

Op verzoek van de klant moet een wachtwoord worden ingevoerd om - de menu's voor de gebruiker te openen, of - de menu's voor de technicus te openen.

(Zie de uitleg op vorige bladzijden).

Operator menu - version 7.4

Operator
	Vullen/Spoelen	Spoelen
			Machine spoelen
			Rinse With Stop FB1
			Spoelen Water
	Tellers	Verkoop verslag
			Totaal aantal ,nres
			Totale omzet ,nres
			Totaal aantal ,res
			Totale omzet ,res
			Aantal p drank,nres
			Aantal p.drank,res
			Omzet p. drank,nres
			Omzet p. drank,res
			MB per drank, nres
			MB per drank, res
			Nr. per groep, nres
			Nr. per groep, res
			Omzet p. groep,nres
			Omzet p. groep,res
			Kaart verslag
			Aantal p drank,nres
			Aantal p.drank,res
			Omzet p. drank,nres
			Omzet p. drank,res
			Eigen beker verslag
			Aantal p drank,nres
			Aantal p.drank,res

Verder op volgende blad

Bediening

Vervolg schema
	Geld verslag
	Geld naar wisselaar
	Geld naar geldbak
	Aantal penningen
	Verzameld geld
	Handmatig gevuld
	Handmatig verstrekt
	Overbetaald geld
	Verstrekt wisselg.
	Geldloos verslag
	Bijgeschreven geld
	Beker verslag
	Beker aantal, nres
	Beker omzet, nres
	Beker aantal, res
	Beker omzet, res
	Free vend verslag
	Totaal nr.,nres
	Totaal nr.,res
	Nr. per drank, nres
	Nr. per drank, res
	Nr. per groep, nres
	Nr. per groep, res
	Kan korting verslag
	Kannen aantal, nres
	Kannen omzet, nres
	Kannen aantal, res
	Kannen omzet, res
	Sleutel verslag
	Korting aantal,nres
	Korting omzet ,nres
	Korting aantal,res
	Korting omzet ,res

Verder op volgende blad

Bediening

Vervolg schema

Tijdkorting verslag

Korting aantal,nres

Korting omzet ,nres

Korting aantal,res

Korting omzet ,res

Stapprijzen verslag

SP. bedrag ,nres

SP. bedrag ,res

Test verslag

Test nr. ,nres

Test nr. ,res

Nr. per groep, nres

Nr. per groep, res

Reset Tellers

Reset verk. verslag

Reset geld verslag

Reset Test Verslag

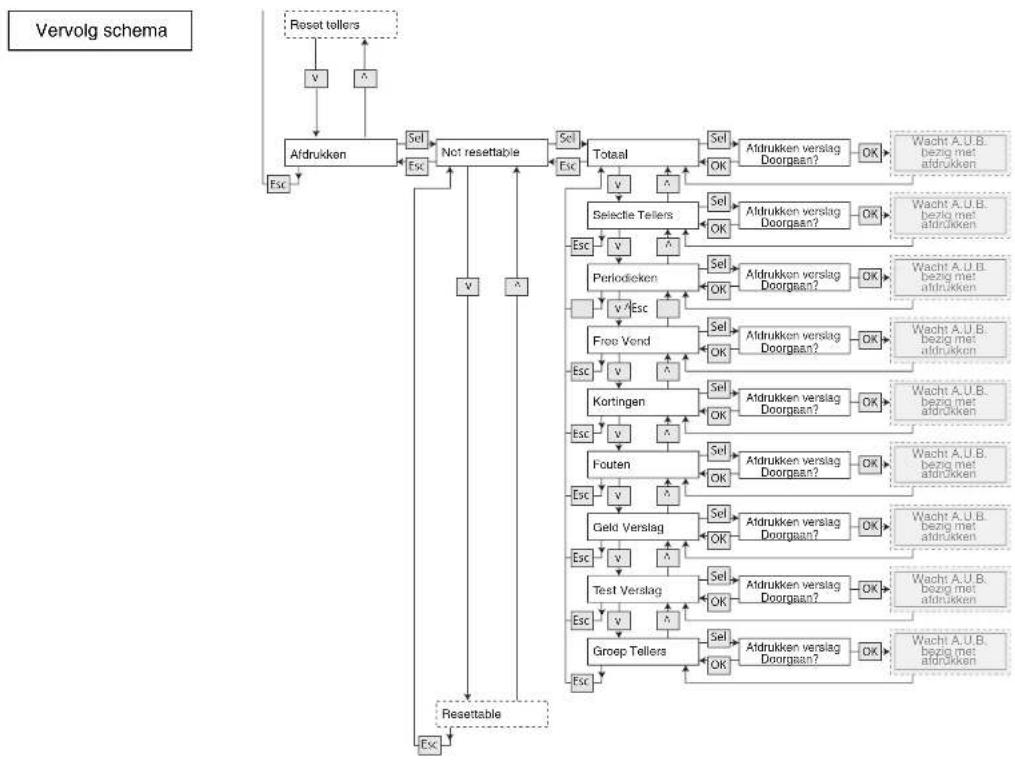

Afdrukken

Non Resetable

Resetable

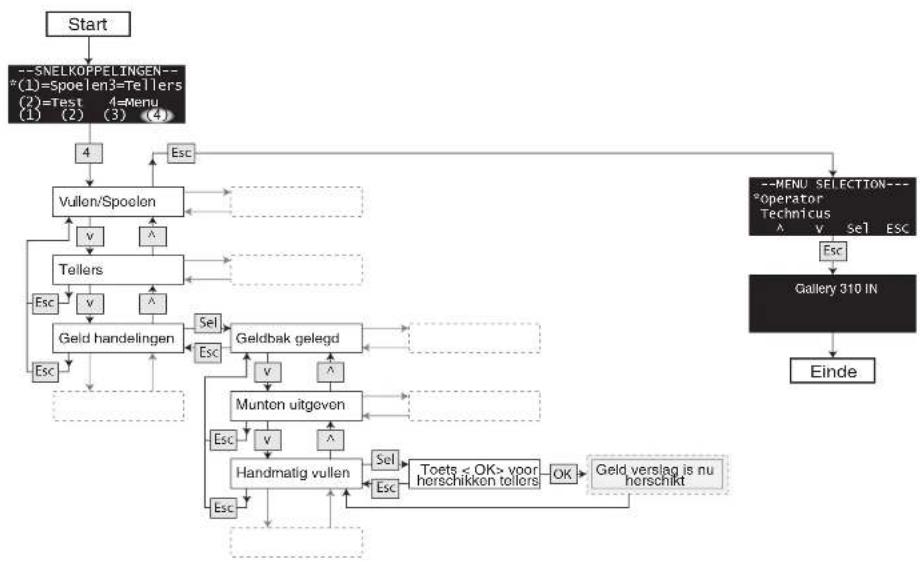

Geld handelingen

Geldbak geleegd

Munten uitgeven

Handmatig vullen

Reset Buisinhoud

Basis instellingen

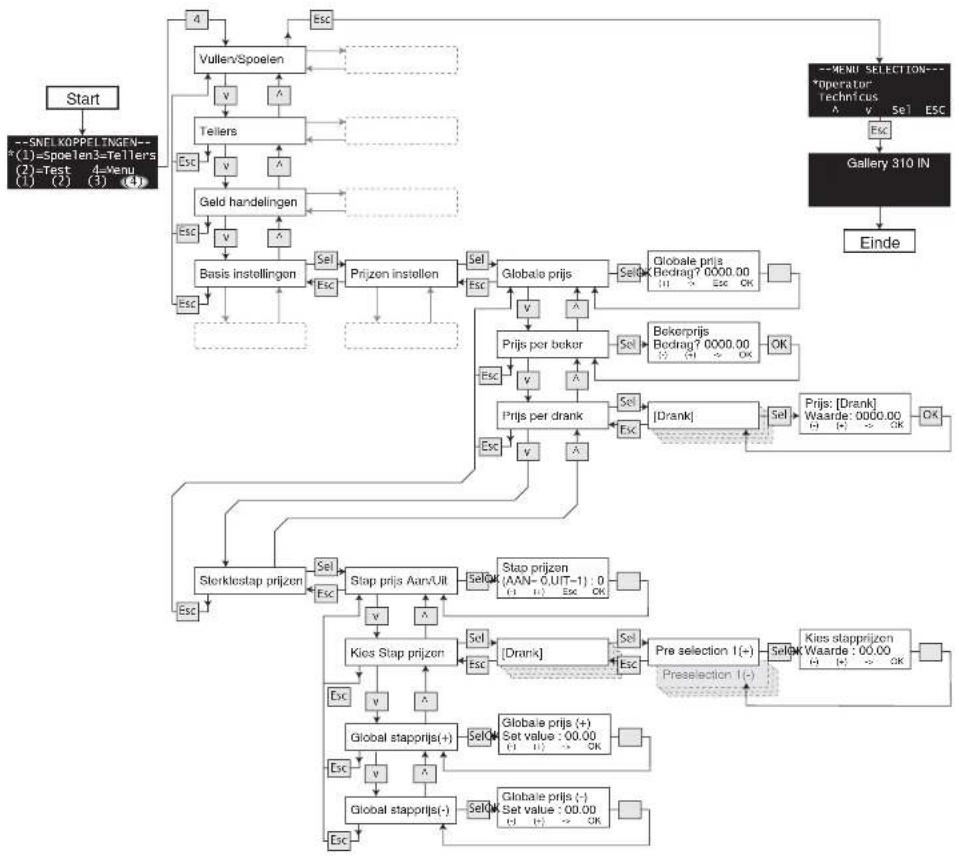

Prijzen instellen

Globale prijs

Prijs per beker

Prijs per drank

Sterktestap prijzen

Dosering instellen

Drankje Aan/Uit

Wijzig groep

Verder op volgende blad

Tweede sel. On/Off

Bediening

Vervolg schema	Service informatie
		Voorvallen logboek
		Reset logboek
		Programma versies
		Toon menufile ver.
	Machine instelling
		Freevend instellen
		Bliep instellen
		Klok in display
		Temp. in display
		Klok instellen
		Sleutel korting
		Tijd korting
			Toets Tijd korting
			Toets Dag(en)
			Toets Tijd
		Machine Info
			Machine Code
			Operator Code
			Toon Install. Datum
			Toets Install Datum

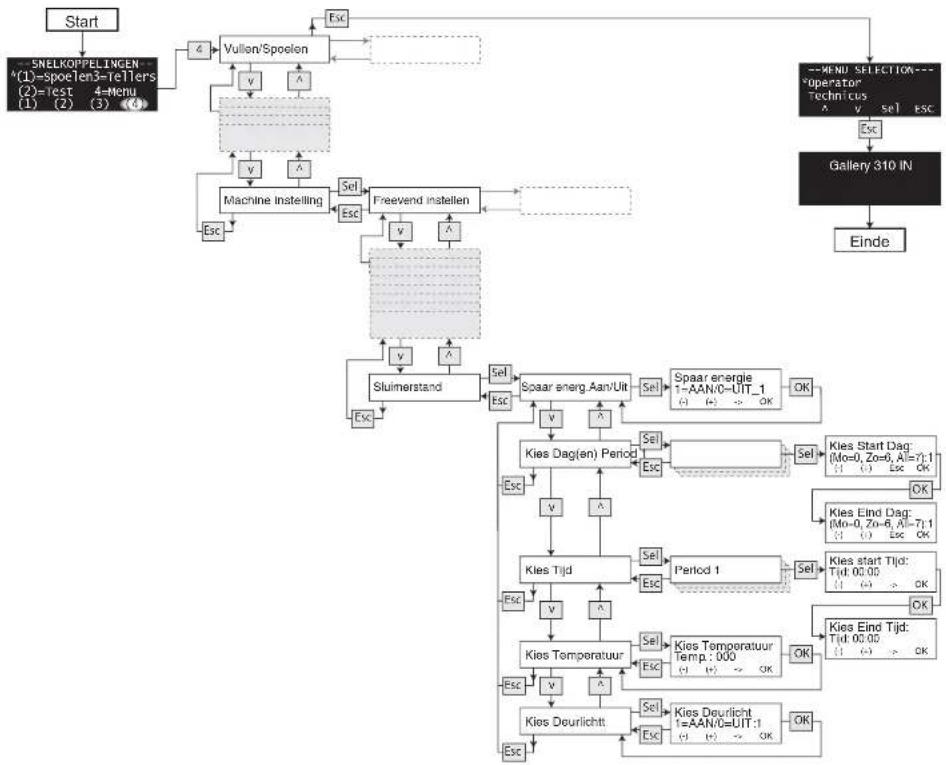

		Sluimerstand
			Spaar energ.Aan/Uit
			Kles Dag(en)
			Kles Tijd
			Kles Temperatuur
			Kles Deurlicht
		Set Tellers Aan/Uit
		Zelftest instelling
		Gr. tellers aan/uit
		100% korting modus
		Use EVA-DTS events
	Test
		Complete selecties

Verder op volgende blad

Bediening

Vervolg schema

Verder op volgende blad

Bediening

Vervolg schema	Deur open
		Terminal Mode
		Configurator Mode
	Kies baud rate
	Betaal systeem
		Single/Multi vend
		Betaalsys. kiezen
		Max Krediet
		Max wisselgeld
		Koopplicht
		Munten blokkeren
		Wisselg.< blokkeren
		Audit unit Ext/Int
		Exact wissel eq.
		Exact wissel offset
		Keyboard blokkeren
		Prijs modus
		Prijs als index
		Zero vend modus
		Zero vend index
		Opwaarderen
		Direct wisselen
		Currency code(auto)
		Currency code(man)
		Muntvalidator
		Decimale punt pos.
		Freevend tellr.mode
		Delayed Paymentmode
		Kies Cash Sale
		Sessie Compl. Modus
		Autom GeldAudit Res
		Prijslijst Start Nr

Verder op volgende blad

Bediening

Vervolg schema

Kan-knop instellen
	Startinstelling
	Min aantal
	Max aantal
	Methode
	Korting
	Optimised multibrew
Wissel cfg bestand
	Kies taal-bestand
	Kies recept-bestand
	Kies menu-bestand
Diagnostics/Test
	Algemene functies
		Wittlink test
		Voll. uitgifte test
		Test aankoop
	Beker functies
		Sensor test
		Bekeruitgifte test
		Start beker toren
	Klant interface
		Knop/Sleutel test
		Display test
		Voorkeuze led test
		Deurlicht test
		Test Init. tekst
		Munt retour motor

Verder op volgende blad

Bediening

Vervolg schema	Water/energie/verw.
		Water sensors
		Waterpomp aan/uit
		Verwarming aan/uit
		Ventilator aan/uit
		Test Uitgiftearm
		Test mixer nr. X
		Test alle mixers
		Test ventiel nr. X
		Test alle ventielen
		Test IN motor nr.X
		Test alle IN motors
	Sigma brewer 1
		Brewer positions
		Move piston forward
		Move piston back
Change password
GSM settings

Bediening

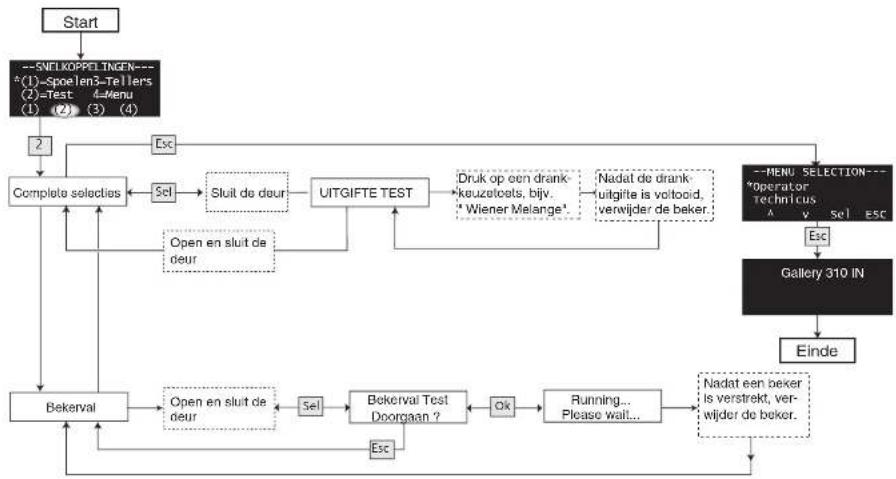

Verkort kiezen

Sommige functies zijn bereikbaar via sneltoetsen.

Verkort kiezen houdt in dat bepaalde, veelgebruikte functies in één stap bereikbaar zijn, terwijl dit anders verschillende stappen door het Operator menu gevergd zou hebben.

Sneltoetsen zijn beschikbaar voor de volgende functies:

• Spoel funkcie, zie "Spoelen van de machine" op pagina 36.
• Test funktionie, zie "Laatste controle / machine testen" op pagina 37 ^1) .

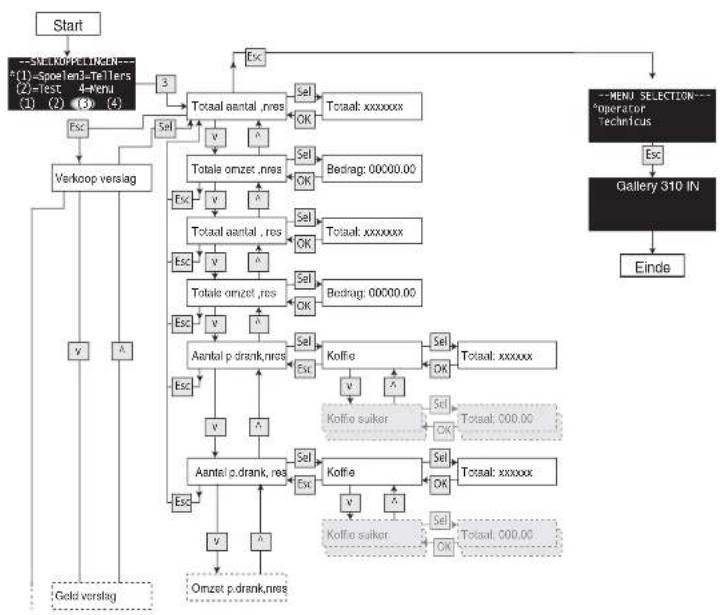

• Teller functie, zie "Oproepen en nulstellen van tellers" op pagina 49.
• Menu, zie "Overzicht van functies" op pagina 14.

Het gebruik van de sneltoetsen:

Stap Actie	Display
1 •Open en sluit de deur.•Wacht en raadpleeg het display.
2	• Als het display het volgende selectievenster met sneltoetsen toont, gaat u naar stap 3.
	•Als het display het volgende selectievenster met sneltoetsen toont, gaat u naar stap 4
3
	Wenst U .. ga naar
	een spoelfunctie te kiezen	Stap 5
	tellers uit te lezen	Stap 8
	naar de menufuncties te gaan	Stap 9
	naar de verkoopmodus terug te gaan Stap 6
4
	Wenst U .. ga naar
	een spoelfunctie te kiezen	Stap 5
	een testfunctie te kiezen	Stap 7
	tellers uit te lezen	Stap 8
	naar de verkoopmodus te gaan	Stap 9

Wenst U .. ga naar
een spoelfunctie te kiezen	Stap 5
een testfunctie te kiezen	Stap 7
tellers uit te lezen	Stap 8
naar de verkoopmodus te gaan	Stap 9

Bediening

Stap Actie	Display
5	Druk op “1”en, indien open, sluit de deur omrechtstreeks naar de spoelfuncties tegaan.Van hieruit kan men een van debeschikbare spoelfuncties kiezen.
6	Druk op “2”Als de deur gesloten is, keert de machineterug naar de verkoopmodus.
7	Druk op “2”en, indien open, sluit de deur omrechtstreeks naar de testfuncties tegaan.Van hieruit kan men een van debeschikbare testfuncties kiezen.

Bediening

Stap Actie	Display
8	Druk op “3”en, indien open, sluit de deur omrechtstreeks de tellers uit te lezen.Van hieruit kunt u een van debeschikbare tellers kiezen.
9	Druk op “4”en, indien open, sluit de deur omrechtstreeks naar de menu-keuzes tegaan.Van hieruit kunt u een van de menu’skiezen.

Extra mogelijkheden

Extra mogelijkheden

De machine kan ingesteld worden op meervoudige of enkelvoudige uitgifte.

Meervoudige uitgifte

- De machine kan ingesteld worden om meerdere dranken na elkaar te kiezen, waarbij slechts één betaaltransactie plaatsvindt met munten of met een kaart.

Enkelvoudige verkoop

- De machine kan ingesteld worden op wisselgeld teruggave / kaart vrijgave na elke gekozen drank.

Reiniging en onderhoud

Algemene aanwijzingen

• Alle punten uit de onderhoudsschemas dienen in de volgende frequentie uitgevoerd te worden: Kleine verzorgingsbeurt: Telkens als bijvullen met ingrediënten nodig is. Grote verzorgingsbeurt: Eenmaal per week. Incidentele routines: Eenmaal per maand.

• Gebruik uitsluitend reinigingsmiddelen, toegelaten voor de voedingsmiddelen-industrie en aanbevolen door de leverancier van deze machine.

• Gebruik geen agressieve, bijtende of schurende reinigingsmiddelen.

- Het niet nauwgezet uitvoeren van het hier vermelde onderhoudsschema heeft een negatieve invloed op de betrouwbaarheid van de machine en kan de garantie doen vervallen. Het is bovendien in strijd met de HACCP-richtlijnen, waarvoor de leveranciers van de machine en de ingrediënten niet aansprakelijk kunnen worden gesteld.

- Lees voor het uitvoeren van de individuele taken de corresponderende gedeelten van de gebruiksaanwijzing.

Zorg ervoor, dat na het reinigen alle componenten op de juiste manier worden geïnstalleerd.

Spuit de machine nooit schoon, maar neem binnen- en buitenkant af met een vochtige doek.

Onderhoudsschema

Schema voor de kleine verzorgingsbeurt

Interval Soort onderhoud / controle Gereedschap / benodigdheden
Regelmatig:Telkens als bijvullen met ingrediënten nodig is.	Openen van de deurLaden van koppenBijvullen van de instant-ingredientcontainersReinigen van de lekbakReinigen van het koppenplateauReinigen van de binnen- en buitenkant van de machineMonteren van de gereinigde onderdelenDoorspoelen van de machineLaatste controle	1 emmer warm water (60-80°C) met reinigingsmiddel1 emmer schoon en warm (min. 40°C) waterZachte doeken of papieren tissuesIngrediënten

Reiniging en onderhoud

Schema voor de grote verzorgingsbeurt en periodiek onderhoud

Interval Soort onderhoud / controle Vervangingsset (hygiëneset)
Grote verzorging:Eenmaal per week.	Openen van de deurLaden van koppenBijvullen van de instant-ingredientcontainersUitschakelen van de machineReinigen van de opvangschal en de componenten van het uitgiftesysteem van instant-ingredientenReinigen van de ventilatie-labyrinthenVerwijderen van het uitgiftekopReinigen van de lekbakReinigen van de bodemplaatReinigen van het koppenplateauReinigen van de binnen- en buitenkant van de machineMonteren van de gereinigde onderdelenDoorspoelen en laatste controle	MengtrechterdekselsInstant-ingredient mixerhuizen met mixers en dichtingsringenVentilatie-labyrinthenUitgiftekop met uitgifteleidingen en -slangenKoppenplateau.----Alle hierboven genoemde onderdelen, de lekbakjes, evenals de instant-ingredient-containers zijn vaatwasser bestendig (maximaal 30 minuten bij 60^ , maximaal 30 seconden bij 80^ ).
Incidenteel:Eenmaal per maand	Reinigen van de instant-ingredientcontainers

Kleine verzorgingsbeurt

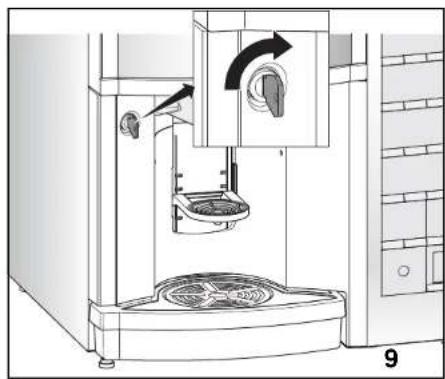

- Draai de deursleutel rechtsom in het slot (afb. 9) en open de deur.

Raak geen bewegende delen en elektrische componenten aan als de netspanning van de machine is ingeschakeld!

Reik nooit onder de koppenautomaat om koppen omhoog te duwen.

Om ervoor te zorgen dat de koppen probleemloos worden uitgegeven, mogen alleen antistatisch behandelde koppen van goede kwaliteit worden gebruikt die geschikt zijn voor het gebruik in automaten.

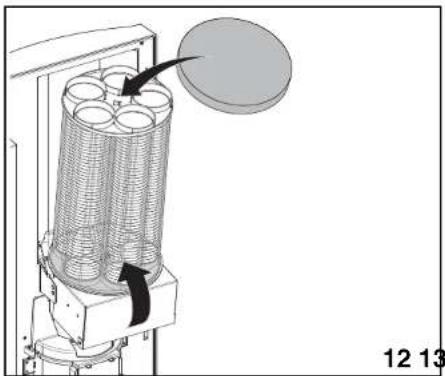

•Druk op de vergrendeling van de koppenautomaat en klap de automaat naar voren (afb. 10).

•Verwijder het deksel (afb. 11).

- Open de plastic zak met koppen aan de onderkant (verwijder deze niet).

Raak de koppen om hygiënische redenen niet aan.

Kleine verzorgingsbeurt

- Controleer de koppen op beschadigingen en vul de koppentoren voldoende.

Gooi, indien nodig, koppen weg.

•Trek de plastic zak eraf.
- Plaats het deksel terug en kantel de koppenautomaat weer terug (afb. 12).

Voorbereiding voor het vullen van containers

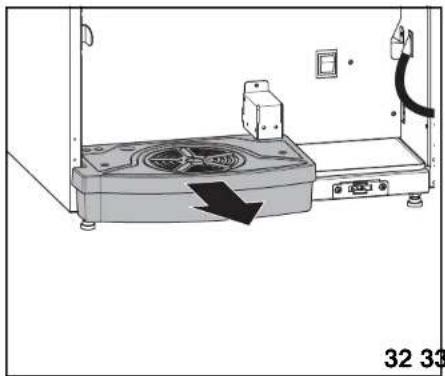

• Verwijder de lekbak en plaats deze buiten de machine, zodat de lekbak gereinigd kan worden (afb. 13).
• Trek de bodemplaat (afb. 14) iets naar voren, zodat deze niet vuil wordt.

Bijvullen van de instant-ingredient- containers

Controleer het niveau van de instant-ingredientencontainers dagelijks.

Vul bij wanneer dit nodig is.

De instant-ingredientcontainers zijn van een etiket voorzien om te voorkomen dat de ingrediënten in de verkeerde containers terecht komen.

Kleine verzorgingsbeurt

Ingrediëntcontainer in zijkant ^1

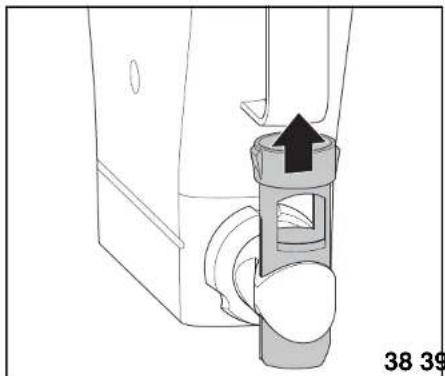

- Duw het uitgiftepijpje omhoog om het uitlaatmondstuk van de container te sluiten (afb. 15).

- Pak de steun voor de container, til deze iets omhoog en draai hem samen met de container naar buiten (afb. 16).

- Druk op de groene ontgrendelingshendel op de steun voor de container (afb. 17) en verwijder de container.

Kleine verzorgingsbeurt

• Hang de container aan de steun op de afdekking van het selectiepaneel (afb. 18).
• Verwijder het deksel en vul de container met een ingrediënt.
  -Plaats het deksel weer terug.
  -Plaats deze container niet terug tot alle gereinigde onderdelen terug zijn geplaatst.

- Sluit het uitgiftemondstuk door het uitgiftepijpje omhoog te drukken van de betreffende container (afb. 19).

- Neem de container bij het handvat en trek hem naar voren tot aan het eind van de geleiderail (afb. 20). De deksel klapt automatisch open.

Indien nodig kunt u de container verwijderen. Til de container op terwijl u hem naar voren over de eindstop van de geleiderails trekt. Plaats de container opeen egale en schone ondergrond.

- Vul de container met ingrediënten, druk het lichtjes naar beneden en plaats/druk de container terug op zijn plaats.

32 Gallery 310 IN 06.2011

Kleine verzorgingsbeurt

Reinigen van de lekbak

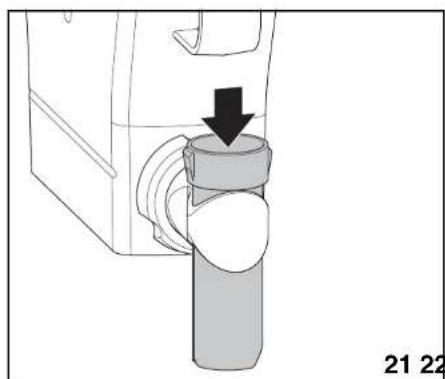

• Open het uitgiftemondstuk door het uitgiftepijpje omlaag te drukken (afb. 21).
• Herhaal deze procedure voor alle te vullen containers.

- Verwijder het deksel en leeg de lekbak (afb. 22).

• Verwijder het rooster (A) van het deksel voor de lekbak (B) (afb. 23).
  •Reinig het rooster (A), het deksel voor de lekbak (B) en de lekbak (C) in warm water met reinigingsmiddel. Droog alle onderdelen af (afb. 23).

Droog de sensor in het deksel af (D) (afb. 23).

Kleine verzorgingsbeurt

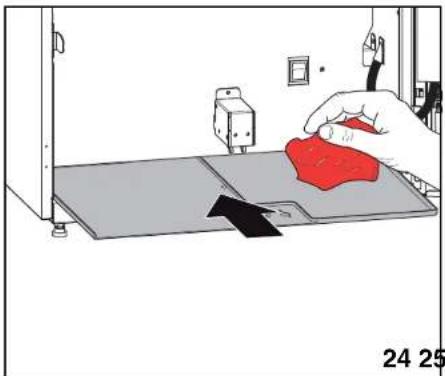

Reinigen van de bodemplaat

•Veeg de bodemplaat schoon.

- Duw de bodemplaat terug (afb. 24).

Reinigen van het koppenplateau

•Uitnemen van het koppenplateau: Neem het koppenplateau in uw rechterhand. Verwijder met uw linkerhand de borgpen (A) aan de achterkant van het koppenstation (afb. 25).

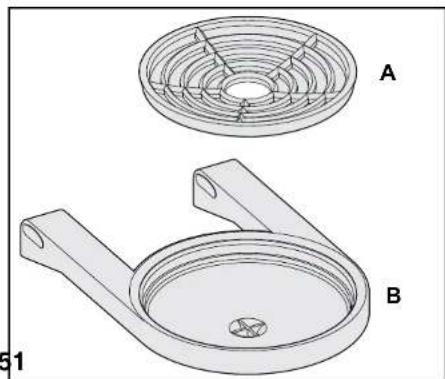

- Demonteer het koppenplateau (afb. 26). Reinig het rooster (A) en lekbakje (B) van het koppenplateau met heet water en reinigingsmiddel. Droog de onderdelen af.

Het complete koppenplateau is vaatwasserbestendig.

Reinigen van binnen- en buitenkant

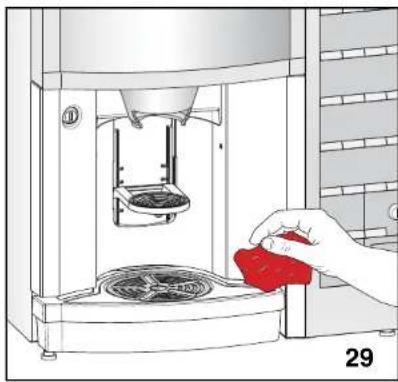

- Reinig de deur en de binnen- en buitenkant van de behuizing, en tenslotte de onderkant met een schone, vochtige doek (afb. 27).

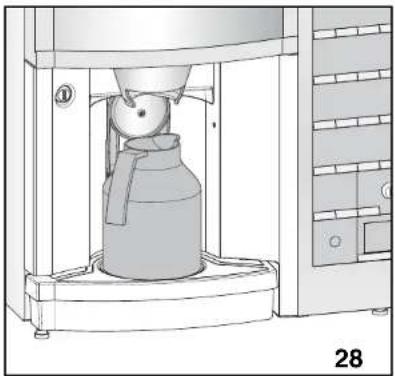

Monteren van de gereinigde onder- delen

• Monteer alle onderdelen.
• Plaats de ingrediëntcontainer van de zijkant van de kast terug in de houder ^1 .
• Til de houder met container omhoog en draai deze terug naar de oorspronkelijke positie.
• Duw het uitgiftepijpje omlaag om het uitlaatmondstuk van de bovenstaand vermelde container te openen.

Kleine verzorgingsbeurt

-Plaats de lekbak terug.

Zorg dat de sensoren in het deksel zich onder de betreffende contactveren bevinden als u de lekbak terugplaatst.

- Sluit de deur.

Kleine verzorgingsbeurt

Spoelen van de machine

•Houd een lege kan (min. 1.5 l) bij de hand om straks op het bekerplateau te plaatsen (afb. 28). ^1
• Raadpleeg het display en volg het schema om de machine te spoelen.

- Reinig de buitenkant van de machine met behulp van een vochtige doek (afb. 29).

•Voer een uitgiftetest uit door:

• op de keuzetoets voor 'Wiener Melange' te drukken, of
• de optie "Test" te kiezen in het operator menu zoals afgebeeld in bovenstaand diagram. In dat geval wordt de drank niet meegeteld in het Verkoop Verslag See "Oproepen en nulstellen van tellers" op pagina 49).

Er bestaat verbrandings- gevaar door heet water.

06.2011 Gallery 310 IN 37

Kleine verzorgingsbeurt

Grote verzorgingsbeurt

- Om bij het reinigen en bijvullen van de machine tijdwinst te boeken, verdient het aanbeveling een hygiëneset gereed te houden die bestaat uit:

• mengtrechterdeksels.
• instant-ingredient mixerhuis met mixerwielen en dichtingsringen.
• ventilatie-labyrinthen
• uitgiftekop met uitgifteleidingen en slangen
• koppenplateau

Openen de machine

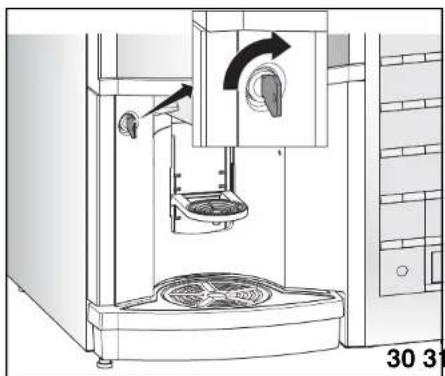

- Draai de deursleutel rechtsom in het slot (afb. 30) en open de deur.

Raak geen bewegende delen en elektrische componenten aan als de netspanning van de machine is ingeschakeld!

Laden van koppen

Reik nooit onder de koppen-auto-maat om koppen omhoog te du-wen.

Om ervoor te zorgen dat de koppen probleemloos worden uitgegeven, mogen alleen antistatisch behandelde koppen van goede kwaliteit worden gebruikt die geschikt zijn voor het gebruik in automaten.

- Laad de koppen (afb. 31). Zie "Laden van koppen" op pagina 29.

Grote verzorgingsbeurt

Voorbereiding voor het vullen van containers

- Verwijder de lekbak en plaats deze buiten de machine, zodat de lekbak kan worden gereinigd (afb. 32)

- Trek de bodemplaat (afb. 33) iets naar voren.

Verwijderen en vullen van de ingrediëntcontainer in de zijkant ^1

- Duw het uitgiftepijpje omhoog om het uitlaatmondstuk van de container te sluiten (afb. 34).

Grote verzorgingsbeurt

- Pak de steun voor de container, til deze iets omhoog en draai hem samen met de containernaar buiten (afb. 35).

- Duw op de groene ontgrendelingshendel op de containerhouder en verwijder de container (afb. 36).

- Hang de container aan de steun op de afdekking voor het selectiepaneel (afb. 37).

• Vul de container, zie "Kleine verzorgingsbeurt".

- Plaats deze container niet terug totdat alle gereinigde onderdelen terug zijn geplaatst.

Grote verzorgingsbeurt

Bijvullen van de instant-ingredient- containers

- Sluit de uitgiftemondstukken door de uitgiftepijpjes omhoog te drukken van de betreffende container (afb. 38).

• Vul de instant-ingredient containers één voor één volgens de aanwijzingen voor Kleine verzorgingsbeurt (afb. 39).
  •Veeg de plank onder de instantingrediëntcontainer af met een schone, vochtige doek.
• Laat het uitlaatmondstuk gesloten en duw de container terug op zijn plaats.

Uitschakelen van de machine

• Schakel de machine uit met de hoofdschakelaar (afb. 40).
• Laat alle onderdelen, die gedemonteerd zijn, tenminste 15 minuten weken in een emmer met warm water en reinigingsmiddel ^1

Grote verzorgingsbeurt

Reinigen van de componenten van het uitgiftesysteem van instant- ingrediënten

• Verwijder de mixtrechterkappen door deze naar boven toe af te pakken (afb. 41).
  •Maak de borgring los door de ontkoppelingshendel linksom te draaien en trek de mengtrechter uit de machine. Laat de slang zitten (afb. 41).

• Verwijder de dichtingsring (afb. 42).
- Trek het mixerwiel los (afb. 42).
- Herhaal deze procedure totdat alle mengtrechters zijn verwijderd.

Reinigen van de ventilatie-labyrinthen

• Neem het kleine handvat van de ventilatie-labyrinthen vast en trek het gehele labyrinth eruit (afb. 43).
• Neem de kamer en het deksel van elkaar (afb. 43).
• Laat beide componenten van de ventilatie-labyrinthen weken in warm water met een reinigingsmiddel.
• Spoel de onderdelen af in schoon warm water, droog ze en plaats ze in omgekeerde volgorde terug.

Grote verzorgingsbeurt

Verwijderen van de uitgifteslangen

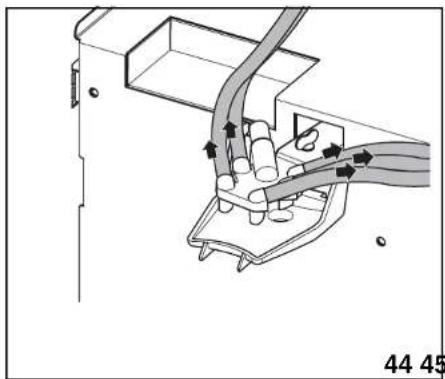

-Verwijder de uitgifteslangen van de uitgiftekop (afb. 44).

- Haak het druiprooster uit en verwijder dit met de aftapslang onder de uitgiftekop (afb. 45).

Verwijderen van de uitgiftekop

- Draai de vleugelmoer los en til de uitgiftekop eraf (afb. 46).

Grote verzorgingsbeurt

Reinigen van de lekbak

• Verwijder het deksel van de lekbak. Leeg de lekbak.
• Reinig de lekbak en zijn onderdelen (afb. 47) (zie Kleine verzorgingsbeurt).

Droog altijd de sensor (A) in het deksel af (afb. 47).

Reinigen van de bodemplaat

• Verwijder de bodemplaat uit de machine (afb. 48).
  •Reinig de bodemplaat.

A 49 50

Reinigen van het koppenplateau

- Verwijder het koppenplateau (A) (afb. 49) (zie Kleine verzorgingsbeurt).

- Reinig het rooster (A) en lekbakje (B)(afb. 50) (zie Kleine verzorgingsbeurt).

Grote verzorgingsbeurt

Reinigen van de binnen- en de buitenkant

• Reinig de deur, de binnen- en de buitenkant van de behuizing en de bodem met een schone, vochtige doek (afb. 51).
• Spoel alle onderdelen die in de week hebben gestaan, grondig af met warm en schoon water.
• Droog alle onderdelen af met een droge doek.

Grote verzorgingsbeurt

Montage van gereinigde onderdelen

Controleer of er geen vuil of reinigingsmiddel op de onderdelen is achtergebleven.

•Monteer alle onderdelen in omgekeerde volgorde.
•Monteer alle containers terug op hun plaats en open de uitgiftemondstukken van de instant-ingredientcontainers door de uitgiftepijpjes omlaag te drukken (afb. 52).

• Plaats de ingrediëntcontainer van de zijkant van de kast terug in de houder ^1 .
• Til de houder met de container omhoog en draai deze terug naar de oorspronkelijke positie (afb. 53).
• Duw het uitgiftepijpje omlaag om het uitlaatmondstuk van de bovenstaand vermelde container te openen.

Spoelen en laatste controle

•Zet de hoofdschakelaar aan (afb. 54).
- Spoel de machine twee maal door (zie Kleine verzorgingsbeurt).
• Reinig de buitenkant van de machine met een schone vochtige doek
•Voer een uitgiftetest uit:
- door op een keuzetoets te drukken, b.v. koffie met melk en suiker, of
- door gebruik te maken van de functie "uitgiftetest", zie "Laatste controle / machine testen" op pagina 37.

Incidentele verzorging

55 56 57

Reinigen van de instant- ingrediëntcontainers

• Sluit het uitgiftemondstuk door het uitgiftepijpje omhoog te drukken.

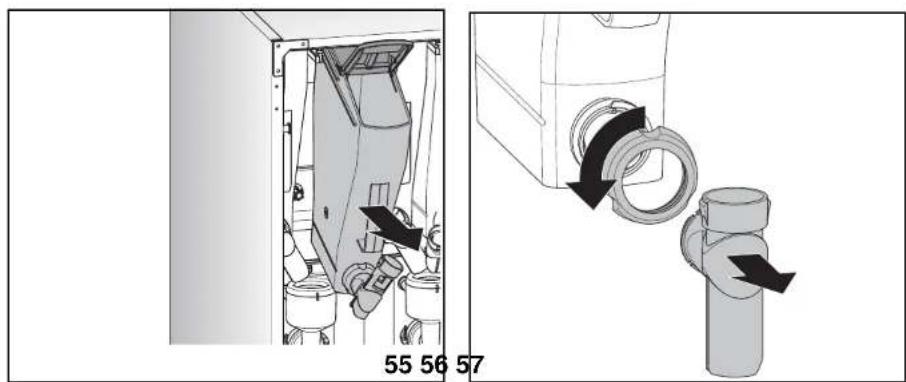

• Neem de container bij het handvat en trek hem naar voren (afb. 55) tot aan het eind van de geleiderail. Trek de containers naar boven en trek ze over de aanslagen naar voren. Het deksel klapt automatisch open.

•Giet het ingrediënt uit de container in een plastic zak of in een schone container.

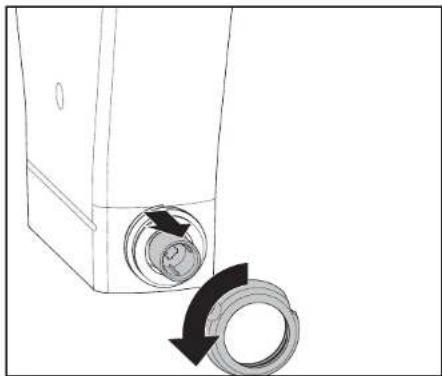

- Draai de borgmoer aan de voorkant van de container los en verwijder het uitgiftepijpje (afb. 56).

- Draai de borgmoer aan de achterkant van de container los en verwijder het doseersysteem (afb. 57).

Incidentele verzorging

• Demonteer het doseersysteem (afb. 58):

• koppeling
• afdichtbus
• wormwiel voor ingrediënten
• viltring

Alle onderdelen van de instant-ingredientcontainers zijn vaatwasser-bestendig, behalve de viltring.

• Laat alle componenten, behalve de viltring, weken in warm water met een reinigingsmiddel.
• Spoel alle onderdelen goed af onder schoon heet water.
  •Laat alle componenten volledig drogen.
• Monteer de instant-ingredientcontainer in omgekeerde volgorde.

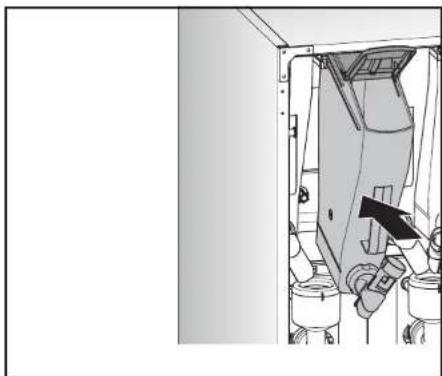

• Zet de container terug op de oorspronkelijke plaats (afb. 59).
  • Vul de container met het instant- ingrediënt.
• Herhaal deze procedure voor alle containers.

Controleer of het geopende uiteinde van het uitgiftepijpje naar onderen is gericht.

De containers moeten altijd op hun oorspronkelijke plaats worden teruggezet.

Oproepen en nulstellen van tellers

Volg dit schema om tellers te controleren en op nul te zetten.

De omzet en aantallen verkochte dranken zijn uitleesbaar voor alle dranken tezamen en voor de verschillende dranken afzonderlijk.

Extra mogelijkheden

Verder op volgende blad

Extra mogelijkheden

Verder op volgende blad

50 Gallery 310 IN 06.2011

Extra mogelijkheden
Vervolg schema

Verder op volgende blad

Extra mogelijkheden

Verder op volgende blad

52 Gallery 310 IN 06.2011

Extra mogelijkheden

Vervolg schema

* Alleen van toepassing bij BDV en MDB/ICP muntmechanismen.

Verder op volgende blad

Extra mogelijkheden

Verder op volgende blad

54 Gallery 310 IN 06.2011

Extra mogelijkheden

    F["Nr. per groep, nres"] --> G["Esc"]
    G --> H["Groep 1"]
    H --> I["Sel"]
    I --> J["Totaal: xxxxxx"]

    F --> K["Av"]
    K --> L["Groep 2"]
    L --> M["Sel"]
    M --> N["Totaal: 000.00"]

    F --> O["Av"]
    O --> P["Groep 1"]
    P --> Q["Sel"]
    Q --> R["Totaal: xxxxxx"]

    F --> S["Av"]
    S --> T["Groep 2"]
    T --> U["Sel"]
    U --> V["Totaal: 000.00"]

    C --> W["Esc"]
    W --> X["Kannen aantal, nres"]
    X --> Y["OK"]
    Y --> Z["Aantal: xxxxx"]

    C --> AA["Esc"]
    AA --> AB["Kannen omzet, nres"]
    AB --> AC["OK"]
    AC --> AD["Bedrag: 00000.00"]

    C --> AE["Esc"]
    AE --> AF["Kannen aantal, res"]
    AF --> AG["OK"]
    AG --> AH["Aantal: xxxxx"]

    C --> AI["Esc"]
    AI --> AJ["Kannen omzet, res"]
    AJ --> AK["OK"]
    AK --> AL["Bedrag: 00000.00"]

    D --> AM["Esc"]
    AM --> AN["Korling aantal, nres"]
    AN --> AO["OK"]
    AO --> AP["Aantal: xxxxx"]

    D --> AQ["Esc"]
    AQ --> AR["Korling omzet, res"]
    AR --> AS["OK"]
    AS --> AT["Bedrag: 00000.00"]

    D --> AU["Esc"]
    AU --> AV["Korling aantal, res"]
    AV --> AW["OK"]
    AW --> AX["Aantal: xxxxx"]

    D --> AY["Esc"]
    AY --> AZ["Korling omzet, res"]
    AZ --> BA["OK"]
    BA --> BB["Bedrag: 00000.00"]

    D --> BC["Tijdkorting verslag"]

Verder op volgende blad

Extra mogelijkheden

Vervolg schema

Verder op volgende blad

56 Gallery 310 IN 06.2011

Extra mogelijkheden

    B --> W["Esc"]
    W --> X["Tap prijs, nres (-) Bedrag: 000000.00"]
    X --> Y["OK"]

    D --> Z["Esc"]
    Z --> AA["Sap prijs, res(-) Bedrag: 000.00"]
    AA --> AB["OK"]

    F --> AC["Esc"]
    AC --> AD["Test Verslag Test nr."]
    AD --> AE["Esc"]
    AE --> AF["Test nr., res"]
    AF --> AG["Nr. per groep, nres"]
    AG --> AH["Esc"]
    AH --> AI["Nr. per groep, res"]
    AI --> AJ["Esc"]

    G --> AK["Esc"]
    AK --> AL["VerISLAD PER DRANK [Drank"]]
    AL --> AM["Esc"]
    AM --> AN["Acstal van [drank"] Totaal: 000000]
    AN --> AO["OK"]

    H --> AP["Esc"]
    AP --> AQ["VerISLAG PER DRANK [Drank"]]
    AQ --> AR["Esc"]
    AR --> AS["Astal van [drank"] Totaal: 000000]
    AS --> AT["OK"]

    J --> AU["Esc"]
    AU --> AV["VerISLAD PER GROEP [Group"]]
    AV --> AW["Esc"]
    AW --> AX["Astal van [groep"] Totaal: 000000]
    AX --> AY["OK"]

    K --> AZ["Esc"]
    AZ --> BA["VerISLAD PER GROEP [Group"]]
    BA --> BB["Esc"]
    BB --> BC["Astal van [groep"] Totaal: 000000]
    BC --> BD["OK"]

    M --> BE["Esc"]
    BE --> BF["Reset verk. verslag"]
    BF --> BG["Esc"]
    BG --> BH["Reset verkoop verslag Doorgaan?"]
    BH --> BI["OK"]

    N --> BJ["Esc"]
    BJ --> BK["Reset geld verslag Doorgaan?"]
    BK --> BL["OK"]

    O --> BM["Esc"]
    BM --> BN["Reset test verslag Doorgaan?"]
    BN --> BO["OK"]

    P --> BP["Esc"]
    BP --> BQ["Reset test verslag doorgaan?"]
    BQ --> BR["OK"]

    Q --> BS["Esc"]
    BS --> BT["Reset verk. verslag doorgaan?"]
    BT --> BU["OK"]

    R --> BV["Esc"]
    BV --> BW["Reset verk. verslag doorgaan?"]
    BW --> BX["OK"]

    S --> BY["Esc"]
    BY --> BZ["Reset test verslag doorgaan?"]
    BZ --> CA["OK"]

    T --> CB["Esc"]
    CB --> CC["Reset verk. verslag doorgaan?"]
    CC --> CD["OK"]

    U --> CE["Esc"]
    CE --> CF["Reset verk. verslag doorgaan?"]
    CF --> CG["OK"]

    U --> CH["Esc"]
    CH --> CI["Reset verk. verslag doorgaan?"]
    CI --> CJ["OK"]

    U --> CK["Esc"]
    CK --> CL["Reset verk. verslag doorgaan?"]
    CL --> CD

Verder op volgende blad

Extra mogelijkheden

Verder op volgende blad

58 Gallery 310 IN 06.2011

Extra mogelijkheden

Extra mogelijkheden

• Open de deur van de machine.
• Steek sleutel in het slot van de geldbak en draai rechtsom.

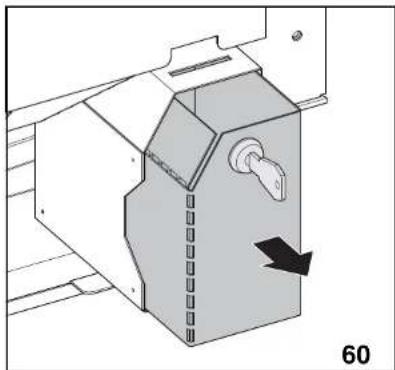

• Neem de geldbak uit en ledig deze (afb. 60).
  •Kijk op het display en volg het schema om het verwijderde bedrag electronisch te registreren.

Het bedrag wordt geregistreerd onder "Verzameld geld" (Zie "Oproepen en nulstellen van tellers" op pagina 49).

Handmatig vullen met wisselgeld

Deze procedure geldt alleen voor BDV en MDB/ICP muntmechanismen.

Werp wisselgeld in de machine door de muntgleuf.

Volg het schema om het ingeworpen bedrag te registreren als wisselgeld.

Het ingeworpen bedrag wordt geregistreerd als "Handolmmatig bijgevuld" (Zie "Oproepen en nulstellen van tellers" op pagina 49).

Extra mogelijkheden

* Alleen van toepassing bij BDV en MDB/ICP muntmechanismen.

Extra mogelijkheden

Prijzen wijzigen

Volg dit schema om de prijs van een drank te wijzigen.

Zie het hoofdstuk "Toetsen voor het instellen" op pagina 12 voor een uitleg over de Plus (+), Minus (-), Volgende (->) en Save (OK) toetsen.

Instellen van gratis verkoop en Sleutelkorting

Volg dit schema om

• gratis verkoop in of uit te schakelen, of
• Sleutelkorting in te stellen of te wijzigen

Extra mogelijkheden

Extra mogelijkheden

Tijdkorting

De functie tijdkorting wordt gebruikt voor het instellen van periodes waarin drankjes met korting worden verkocht.

Gedurende de ingestelde periodes wordt op de drankjes een kortingspercentage gegeven.

Per week kunnen zeven verschillende kortingsperiodes worden geprogrammeerd.

Voor elke periode moet een startdag, starttijd, stopdag en stoptijd worden geprogrammeerd.

De start- en stopdagen worden weergegeven door oplopende getallen: (Maandag=0, Dinsdag=1, enz.) en alle dagen van de week (ALL=7).

Dit betekent:

• Voor een kortingsperiode die langer duurt dan tot middernacht zijn twee periode-instellingen nodig. Zie Correcte scenario 1, Periode 1 en 2.

• Als u elke dag van de week gedurende dezelfde periode een tijdkorting wilt toepassen bijv. van 10 uur 's morgens tot 2 uur 's middags (10:00 tot 14:00), is één periode-instelling van ALL als start- en einddag voldoende. Dient een tijdkorting slechts geldig te zijn op enkele dagen van de week, bijvoorbeeld Zaterdag en Zondag, dan dient u voor elk van deze dagen afzonderlijk de periode in te stellen. Zie Correcte scenario 2 op de volgende pagina.

• Binnen een periode kan de 'starttijd' niet later zijn dan de 'stoptijd'. Zie Foutieve scenario op de volgende pagina.

• Eén periode kan geen dagen bevatten van verschillende weken: het is niet mogelijk om een periode van Maandag tot Maandag in te stellen.

Correcte scenario 1:

- De machine dient van Maandag tot Vrijdag van 22:00 tot 06:00 uur een korting te geven. Bovendien geldt de tijdkorting ook gedurende het gehele weekend. Om deze combinatie in te stellen, zijn drie periode-instellingen nodig:

Periode 1
Set start day ALL=7 Set start time 22:00
Set end day ALL=7 Set end time 23:59
Resultaat: Tussen 22:00 uur en middernacht op dezelfde dag wordt een tijdkorting gegeven.
Periode 2
Set start day ALL=7 Set start time 00:00
Set end day ALL=7 Set end time 06:00
Resultaat:Tussen middernacht en 06:00 uur op dezelfde dag wordt een tijdkorting gegeven.
Periode 3
Set start day Sa=5 Set start time 06:00
Set end day Su=6 Set end time 23:59
Resultaat: Gedurende het gehele weekend wordt een tijdkorting gegeven.

Correcte scenario 2:

- Op Zaterdag en Zondag dient tussen 10:00 en 14:00 uur een tijdkorting te worden gegeven. Voor elke dag dient een afzonderlijke periode te worden ingesteld:

Periode 1
Set start day Sa=5 Set start time 10:00
Set end day Sa=5 Set end time 14:00
Periode 2
Set start day Su=6 Set start time 10:00
Set end day Su=6 Set end time 14:00
Resultaat: Op Zaterdag en Zondag is tussen 10:00 en 14:00 uur een tijdkorting van toepassing.

06.2011 Gallery 310 IN 65

Extra mogelijkheden

Foutieve scenario:

Periode 1
Set start day Al=7		Set start time 22:00
Set end day	All=7	Set end time	06:00
Resultaat: Er wordt geen tijdkorting gegeven omdat de 'stoptijd niet vroeger kan zijn dan de 'starttijd' voor dezelfde dag of 'ALL'. In dit geval dient u een tijdkorting tot middernacht en een korting tussen middernacht en later in te stellen. (Zie Correcte scenario 1, Periode 1 en 2)

Extra mogelijkheden

Instellen van tijdkorting

- Volg dit schema om het kortingspercentage en één of meer tijdperiodes (maximaal zeven) in te stellen waarin deze korting van toepassing is.

Als de kortingstoets tijdens een actieve tijdkortingsperiode wordt ingedrukt, wordt het hogere percentage van de twee toegepast.

Sluimerperiodes

Om elektrische energie te besparen als de machine niet in gebruik is, kunt u deze functie gebruiken om de watertemperatuur in de boiler te verlagen en de deurverlichting uit te schakelen.

De sluimerfunctie wordt in- of uitgeschakeld in 'Kies toestand'.

Per week kunt u 7 sluimerperiodes programmeren.

U dient voor elke periode een startdag, starttijd, stopdag en stoptijd te programmeren. De start- en stopdagen worden weergegeven door oplopende getallen: (Maandag=0, Dinsdag=1, enz.) en alle dagen van de week (ALL=7).

Dit betekent:

• Voor een sluimerperiode die langer duurt dan tot middernacht zijn twee periode-instellingen nodig. Zie Correcte scenario: Periode 1 en 2.
• Als periodes elkaar overlappen, wordt de machine uitgeschakeld als een van deze periodes actief is. Zie Correcte scenario: Periode 3.
• Een periode kan geen dagen bevatten van verschillende weken: het is niet mogelijk om een periode van Maandag tot Maandag in te stellen.
• Binnen een periode kan de 'starttijd' niet later zijn dan de 'stoptijd'. Zie Foutieve scenario 2.
• De twee foutieve scenario's 1 en 2 beschrijven instellingen die leiden tot ongewenste resultaten.

Correcte scenario

De machine dient van Maandag tot Vrijdag in gebruik te zijn van 07:00 tot 22:00 uur. De rest van de week en tijdens het weekend bevindt de machine zich in de sluimerstand. Drie periodes moeten als volgt worden ingesteld:

Periode 1
Kies Start Dag ALL=7 Kies Start Tijd 22:00
Kies Eind Dag ALL=7 Kies Eind Tijd 23:59
Resultaat: De machine wordt elke dag 'uitgeschakeld' van 22:00 uur tot middernacht op dezelfde dag.
Periode 2
Kies Start Dag ALL=7 Kies Start Tijd 00:00
Kies Eind Dag ALL=7 Kies Eind Tijd 07:00
Resultaat: De machine wordt 'uitgeschakeld' van middernacht 00:00 tot 07:00 uur 's morgens op dezelfde dag.
Periode 3
Kies Start Dag Fr=4 Kies Start Tijd 22:00
Kies Eind Dag $u=6 Kies Eind Tijd 23:59
Resultaat: De machine wordt 'uitgeschakeld' van vrijdag 22:00 uur tot zondagavond 23.59 uur.

Foutief scenario 1:

Periode 1
Kies Start Dag Mo=0	Kies Start Tijd	22:00
Kies Eind Dag Fr=4 Kies Eind Tijd 07:00
Resultaat: De machine wordt 'uitgeschakeld' op maandag 22:00 uur tot vrijdag 07:00 uur, hetgeen niet de bedoeling was.

Foutief scenario 2:

Periode 1
Kies Start Dag All=7	Kies Start Tijd 22:00
Kies Eind Dag All=7	Kies Eind Tijd 07:00
Resultaat: De machine wordt niet ‘uitgeschakeld’ omdat de stoptijd niet vroeger kan zijn dan de starttijd op dezelfde dag of ‘ALL’.

Extra mogelijkheden

De temperatuur tijdens de sluimerperiode wordt ingesteld bij 'set temperature'.

Het in- of uitschakelen van de deurverlichting tijdens een sluimerperiode wordt ingesteld bij 'set doorlight'.

Als een keuzetoets wordt ingedrukt tijdens een sluimerperiode, verlaat de machine de sluimerstand en keert terug in de verkoopmodus. Als het water in de boiler de 'nominale temperatuur' heeft bereikt, is de machine gereed voor het uitgeven van drankjes en kan een drankje worden geselecteerd.

Als de keuzetoetsen langer dan 10 minuten na het afgeven van de laatste drankjes niet worden ingedrukt, en de sluimerperiode is nog steeds van kracht, dan keert de machine terug in de sluimerstand.

Instellen van sluimerperiodes

- Volg dit schema om én of meer sluimerperiodes te definiëren (maximaal zeven periodes).

- Het instellen van een periode betekent dat tijdschemas voor de machine worden gemaakt, waarop de watertemperatuur in de boiler verlaagd wordt naar een andere 'Set temperature' waarde, en waarbij de deurverlichting wordt uitgeschakeld, als 'Kies Deurlicht' AAN is.

De temperatuur mag nooit lager ingesteld worden dan 65 °C.

Extra mogelijkheden

Displaymeldingen en probleemoplossing

Displaymeldingen

Als de machine een van de volgende displaymeldingen geeft, volg dan de aanwijzingen onder Mogelijke oplossing. Als dit het probleem niet oplost, neem dan contact op met de servicedienst.

Als een displaymelding verschijnt die hier niet wordt genoemd, neem dan contact op met de servicedienst..

Displaymelding Mogelijke oplossing
Bodemplat vol	•Leeg en reinig de bodemplaat. Veeg de bodemplaat droog.
Schoonmaken verlopen	• De spoelperiode is verstreken. Reinig de machine en gebruik een van de spoelfuncties. Zie “Spoelen van de machine” op pagina 36.
Lekbak vol	•Leeg en reinig de lekbak. Veeg de sensor droog.
Sluimerstand	• De sluimerstand is actief. Met een druk op een keuzeknop keert de machine terug naar de verkoopmodus. Als het water voldoende is verhit, is de machine gereed voor het uitgeven van drankjes.• Als het keuzepaneel 10 minuten niet wordt aangeraakt, keert de machine terug naar de sluimerstand.
Buiten bedrijf	•Zet de machine uit en aan.
Beker wegnemen A.U.B	•Verwijder het kopje van het koppenplateau.
Kan wegnemen A.U.B.	•Verwijder de kan van het kannenplateau.
Temperatuur laag	•Wacht tot het water voldoende is verhit (maximaal 13 minuten).

Displaymeldingen en probleemoplossing

Displaymelding Mogelijke oplossing
Water niveau laag	• Draai de waterkraan open.• Ontkalk de waterinlaatklep.• Verwijder verontreinigingen uit het waterfilter. Indien nodig vervangen.• Verwijder verontreinigingen uit de wateraansluiting.
Uitgifte-arm fout	• Schakel de machineuiten weer aan.• Verwijder geblokkeerde beker.• Reinig het aftakkingsleidingssysteem, zoals uitgiftekop, slangen en mengtrechters.
Bekerval mislukt	• Plaats bekers in het bekermagazijn.• Verwijder de vastzittende beker uit de bekerring.
Bekers op, zet beker	• Plaats bekers in het bekermagazijn.

Displaymeldingen en probleemoplossing

Probleemoplossing

Als de machine niet goed functioneert, en geen displaymelding geeft, controleer dan onderstaande punten, voordat u de servicedienst in- roept.

Probleem Mogelijke oplossing
Munten worden niet goed geaccepteerd	•Druk op de muntteruggaveknop.•Raadpleeg de handleiding van de leverancier.
Smaak van drankje niet goed	•Verkeerde ingrediënten. Gebruik de juiste ingrediënten, d.w.z. de juiste creamer voor koffie en thee. Gebruik uitsluitend voor machines aanbevolen ingrediënten.•Controleer of onderdelen schoon zijn. Indien nodig vervangen en spoelen.•Zorg dat containers op de juiste plaats zijn aangebracht.•Zorg dat slangen van ingrediëntcontainers op de juiste plaats in de uitgiftekop zijn aangebracht.
Ingrediënten zijn vochtig en klonteren samen in de containers	•Zuig met een stofzuiger vanaf de buitenkant het rooster aan de achterzijde van de machine schoon of verwijder de ventilator en reinig de kast vanaf de binnenzijde van de machine.•Controleer de mengtrechters op verstoppingen. Indien nodig onderdelen verwijderen en opnieuw installeren.
Er lekt vloeistof uit de machine	•Zorg dat de bakken, containers, mengtrechters en uitgifteslangen zich op de juiste plaats bevinden.•Controleer of de sensoren van de lekbak of bodemplaat vuil zijn. Indien nodig reinigen.
Vloeistof onderin machine	•Een of meer slangen van de uitgiftekop zitten niet op hun plaats.•Afdichting mixerhuis ontbreekt.

Displaymeldingen en probleemoplossing

Probleem Mogelijke oplossing
Machine geeft drankjes gratis uit	•Controleer de prijzen. Indien nodig opnieuw instellen.•Schakel gratis uitgifte uit.
Machine werkt niet	• Controleer het netsnoer en sluit dit indien nodig correct aan.• Controleer de zekeringen buiten de machine. Indien nodig vervangen.• Controleer of lekbak of bodemplaat vol zijn. Legen en senso-ren schoonvegen en drogen.•Zorg dat de deur goed gesloten is.
Mengsysteem loopt over	• Mengtrechter(s) verstopt. Verstopte onderdelen vervangen of reinigen. Controleer of zij op de goede plaats zijn aange-bracht.• Lek in mengsysteem. Controleer of dichtingsring in meng-trechter is geplaatst.
Machine geeft geen drankjes uit	• Controleer of mengtrechters verstopt zijn. Eventueel reinigen.
Er wordt alleen water uitgegeven, geen ingrediënt	• Zorg dat het (de) containermondstuk(ken) open is (zijn).• Controleer of ingrediëntcontainers leeg zijn. Indien nodig bij-vullen.• Zorg dat containers zich op de juiste plaats bevinden.•Zorg dat de container een containerkoppelstuk bevat.• Controleer of de mengtrechters verstopt zijn. Reinigen en terugplaatsen.
De hoeveelheid van het drankje is niet voldoende of de uitgifteslang heeft een knik	• Vervang of reinig verstopte onderdelen. Installeer een slang met de juiste lengte.
De lekbak zit vol water of vloeibaar	•Bak legen.

Displaymeldingen en probleemoplossing

Probleem Mogelijke oplossing
Er wordt te weinig of geen water uitgegeven	•Zorg dat waterleidingen niet verstopt zijn.
De machine geeft geen bekers.	• Controleer het bekermechanisme en het bekermagazijn. Zo nodig vastzittende bekers verwijderen en bekers bijvullen.
Drank wordt uitgegeven, maar er verschijnen geen bekers en geen meldingen	•Lenzen van de bekersensor zijn vervuild, veeg deze af.
De machine schakelt niet uit als de lekbak vol is.	• Controleer of de sensoren in de lekbak vervuild zijn. Indien nodig, reinigen.

Nederlands De machine beschreven op het identificatieplaatje is conform de wetsbepalingen van de Europese Richtlijnen die hiernaast vermeld worden en latere amendementen en aanvullingen

Norme armonizzate / Specifiche tecniche	Harmonised standards Technical specifications
CEI EN 60335-1 : 2002 + A11:20005 +A1:2005 + A12:2006 + A2:2006
CEI EN 60335-2-75 : 2004 + A1:2005 + A11:2006
EN 50366:2003 + A1:2006
EN ISO 11201 and EN ISO 3744
EN 55014-1 + A1+ A2
EN 55022 + A1 + A2
EN 55014-2 + A1
EN 61000-3-2
EN 61000-3-3 + A1
EN 61000-4-2 + A1 + A2
EN 61000-4-3 + A1 + A2
EN 61000-4-4 + A1
EN 61000-4-5 + A1
EN 61000-4-6 + A1
EN 61000-4-11 + A1
