GEBRUIKSAANWIJZING Cafitesse 120 Next Generation Douwe Egberts
230VAC/50Hz, 16A uitvoering
Max. opgenomen vermogen : 3,15 kW
Wandcontactdoos met randaarde,
max 1 meter afstand tot de machine
400V 3N\~/50Hz, 16A uitvoering
Max. opgenomen vermogen : 9,45 kW
Perilex of CEE-Form wandcontactdoos,
max 1 meter afstand tot de machine
Drinkwateraansluiting (conform NEN1006) :
(voorbeeld rechts)
• 15 mm leiding
• Muurplaat 1/2" inwendig, max. 1 meter
afsland tot de machine (1)
- Controleerbare keerklep (2)
- Stopkraan (3)
• Dynamische druk min. 1 bar bij 10 liter/min
Statische druk max. 8 bar non-shock
Overig :
- Minimaal 30 cm afstand tussen
wateraansluitpunt en wandcontactdoos. - De wandcontactdoos mag niet onder het wateraansluitpunt geplaatst zijn.
- Plaats de apparatuur op een aparte electra groep.
- Houd achter de machine ± 10 cm ruimte vrij voor ventilatie.
Afmetingen (hxbxd) :
* met kit, airport verhoging
benodigde ruimte (hxbxd) en gewicht
C110:1200×460×620-ca.31kg
C120 : 1300 x 460 x 620 - ca 34 kg



mei 2013. Wijzigingen voorbehouden. Alle maten in mm.
Om de apparatuur in bedrijf te kunnen stellen, is het noodzakelijk dat de aansluitpunten voor plaatsing op de juiste manier zijn aangelegd.

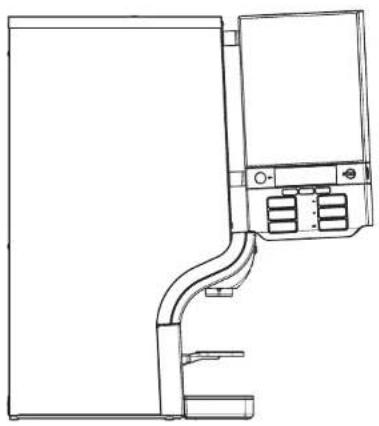

In de tekening vindt u de relevante informatie. De benodigde ruimte voor ventilatie, het bijvullen van de machine en service werkzaamheden is aangegeven door middel van het grijze vlak.
- In verband met service aan de koffiemachine adviseren wij U om de machine te plaatsen op een werkblad niet hoger dan 900 mm van de vloer.
- De wandcontactdoos en stopkraan dienen in dezelfde ruimte als de apparatuur en eenvoudig bereikbaar te zijn.
- Onze installatietechnicus draagt zorg voor de installatie van de automaat vanaf de wandcontactdoos en het wateraansluitpunt.
- Voor eventuele doorvoeropeningen in werkbladen dient u zelf zorg te dragen.
- De apparatuur is alleen geschikt voor gebruik binnenshuis. (1\~32 °C, tot 80% RH)
- Raadpleeg de Cafitesse verpakking voor het bewaaradvies.
Voor meer informatie kunt u contact opnemen met de technische helpdesk op telefoonnummer 030-2978012. Voor gedetailleerde informatie over de apparatuur verwijzen we graag naar de brochure.

DOUWE EGBERTS
PROFESSIONAL
Cafitesse 110/120 NG
Aansluitvoorwaarden

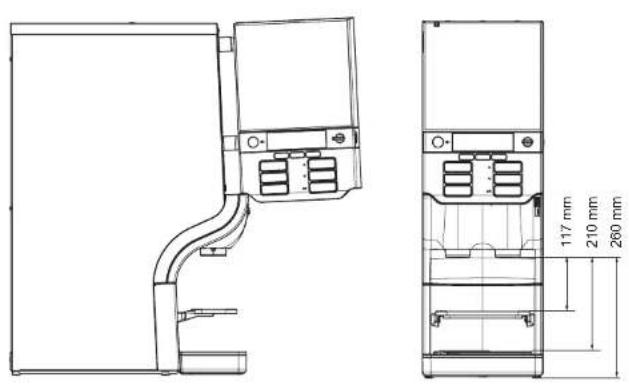

Op dit blad vindt u aanvullende maatvoering met betrekking tot uitloophoogten.
Cafitesse 110NG Cafitesse 120NG
