GEBRUIKSAANWIJZING calorMATIC 340f VAILLANT
Voor de gebruiker en de installateur

Bedienings- en installatiehandleiding calorMATIC 340f

Aanwijzingen bij de documentatie .. 4
Bewaren van de documenten 4
Gebruikte symbolen 4
Veiligheid 5
Gebruiksaanwijzing 6
1 Overzicht toestel 6
2 Overzicht display ..... 7
3 Toestelbeschrijving 8
4 Bediening.... 8
4.1 Werkmodi instellen 9
4.2 Dag en tijd instellen.... 12
4.3 Verwarmingstijden instellen...... 13
4.4 Kamertemperatuur instellen..... 16
4.5 Speciale functies activeren ..... 17
4.6 Infoniveau 19
4.7 Vervangen van de batterijen ..... 20
5 Fabrieksgarantie en aansprakelijkheid .....22
6 Recycling en afvoer .....25
Inhoudsopgave
Installatiehandleiding ..... 26
7 Aanwijzingen bij installatie en gebruik 26
7.1 CE-markering
7.2 Gebruik conform de voorschriften....27
8 Veiligheidsaanwijzingen en voorschriften....28
8.1 Veiligheidsaanwijzingen 29
8.2 Voorschriften 29
9 Montage....30
9.1 Montageplaats 30
9.2 Ontvanger monteren.... 31
9.3 Kamer(klok)thermostaat monteren.... 32
10 Elektrische installatie ..... 34
610.1 Ontvanger aansluiten.... 34
11 Inbedrijfstelling ..... 35
11.3 Overdracht aan de gebruiker ..... 42
12 Verhelpen van storingen ..... 43
13 Technische gegevens .....44
14 Vaillant fabrieksservicedienst. .45
Aanwijzingen bij de documentatie
Aanwijzingen bij de documentatie
De volgende aanwijzingen zijn een wegwijzer door de volledige documentatie.
In combinatie met deze installatiehandleiding en gebruiksaanwijzing zijn nog andere documenten van toepassing.
Voor schade die ontstaat door het niet naleven van deze handleidingen, kan Vaillant niet aansprakelijk gesteld worden.
Bewaren van de documenten
Overhandig deze gebruiksaanwijzing en installatiehandleiding aan de gebruiker van de installatie. Deze bewaart de handleiding, zodat hij hem indien nodig meteen bij de hand heeft.
Gebruikte symbolen
Neem bij de installatie van het toestel a.u.b. goed nota van de veiligheidsaanwijzingen in deze handleiding!

Gevaar!
Onmiddellijk gevaar voor lijf en leven!

Attentie!
Mogelijk gevaarlijke situatie voor product en omgeving!
Aanwijzingen bij de documentatie, veiligheid

Aanwijzing! Nuttige informatie en aanwijzingen.
- Symbool voor een noodzakelijke handeling
Veiligheid
De kamer(klok)thermostaat moet worden geïnstalleerd door een erkend installateur die verantwoordelijk is voor het naleven van de bestaande normen en voorschriften.
Voor schade die ontstaat door het niet naleven van deze handleiding, kan Vaillant niet aansprakelijk gesteld worden.
1 Overzicht toestel
Gebruiksaanwijzing
1 Overzicht toestel

Afb. 1.1 Overzicht toestel
Legenda
1 Display
2 Instelknop (draai en klik)
I Infotoets
F Toets speciale functies
P Programmeertoets/installateurniveau
2 Overzicht display

Afb. 2.1 Overzicht display
Legenda
1 Installateurniveau en service-/diagnoseniveau
2 Infoniveau
3 Programmering tijdprogramma
4 Multifunctionele weergave
5 Dagen van de week
6 Actuele temperatuur
7 Bedrijfsfuncties
8 Speciale functies
9 Symbool CV-circuit
10 Symbol warmwater
3 Toestelbeschrijving, 4 Bediening
3 Toestelbeschrijving
De calorMATIC 340f is een kamer(klok)thermostaat met week- verwarmingsprogramma voor aansluiting op modulerende Vaillant CV-toestellen. De verbinding tussen de kamer(klok)thermostaat en het CV- toestel geschiedt draadloos. Met de calorMATIC 340f kunt u de kamertemperatuur met verwarmingprogramma's bepalen. Bovendien kunt u speciale functies zoals de partyfunctie instellen alsmede de tijdgeregelde aansturing van een warmwaterboiler.
4 Bediening
Het principe van de bediening is gebaseerd op drie toetsen en een instelknop (Vaillant bedieningsconcept „draai en klik“). In de basisweergave worden op het display de actuele werkmodus (b.v.© en ⚙) of, indien geactiveerd, de betreffende speciale functie weergegeven alsmede de actuele kamertemperatuur, de huidige dag, de huidige tijd en het symbool voor CV-circuit, wanneer er warmte wordt gevraagd.
4.1 Werkmodi instellen
Tabel 4.1 geeft een overzicht van de werkmodi die u kunt instellen.
- Als de kamer(klok)thermostaat zich in de basisweergave bevindt, drukt u één keer op de instelknop. Op het display knippert het symbool van de ingestelde werkmodus.
- Draai de instelknop tot op het display de gewenste werkmodus verschijnt.
Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.
4 Bediening
| Symbool Betekenis | ||
| Verwarming Warmwater | ||
![]() | Automatisch:De werking van het CV-circuit wisselt volgens het op de kamer(klok)thermostaat opgegeven tijdprogramma tussen de werkmodi Verwarmen ⚙ en Afkoelen Ⓠ | De werking van de warmwaterboiler wisselt volgens het op de klokthermostaat opgegeven tijdprogramma tussen Opwarmen en UIT.Het symbool voor warmwater verschijnt, wanneer het tijdvenster actief is. |
![]() | Verwarmen:Het CV-circuit werkt onafhankelijk van het op de kamer(klok)thermostaat ingestelde tijdprogramma volgens de gewenste kamertemperatuur. | |
OFF | Afkoelen:Het CV-circuit werkt onafhankelijk van het op de kamer(klok)thermostaat ingestelde tijdprogramma volgens de afkoeltemperatuur „ECO“.Uit:Het CV-circuit is uit, voor zover de vorstbeveiligingsfunctie (afhankelijk van de kamertemperatuur <5 °C) niet is geactiveerd. | |
| De warmwaterboiler wordt onafhankelijk van een ingesteld tijdprogramma niet opgewarmd. Het symbool voor warmwater wordt niet weergegeven. | ||
Tabel 4.1 Werkmodi
4 Bediening
4.2 Dag en tijd instellen
Voor het instellen van de huidige tijd en huidige dag van de week in de basisweergave moeten de volgende stappen worden uitgevoerd:
- Druk op de instelknop tot een dag begint te knipperen.
- Draai de instelknop tot de huidige dag van de week knippert.
- Druk op de instelknop. De urenweergave begint te knipperen.
- Draai de instelknop naar de gewenste urenweergave.
- Druk op de instelknop. De minutenweergave begint te knipperen.
- Draai de instelknop tot de gewenste minutenweergave verschijnt.
Na ca. 5 seconden springt de weergave weer terug naar de basisweergave. Wanneer op het installateurniveau de jaarkalender is geactiveerd, kunt u na de tijd op dezelfde manier ook dag, maand en jaar instellen. Zodoende is een automatische omschakeling naar zomer-/wintertijd mogelijk.
4.3 Verwarmingstijden instellen
De kamer(klok)thermostaat is uitgerust met een basisprogramma (zie tab. 4.2).
| Tijdvenster | Dag/weekblok | Starttijd | Eindtijd |
| H 1 MO - FR 6:00 22:00 | |||
| H 2 --- | |||
| H 3 --- | |||
| H 1 SA 7:30 | 23:30 | ||
| H 2 --- | |||
| H 3 --- | |||
| H 1 SU | 7:30 22:00 | ||
| H 2 --- | |||
| H 3 --- | |||
Tabel 4.2 In de fabriek ingesteld basisprogramma Verwarming
Het in de fabriek ingestelde basisprogramma kunt u aanpassen aan uw individuele wensen.
4 Bediening
Het instellen van de gewenste tijden geschiedt in vijf stappen:
- Programmeertoets P indrukken
- Tijdprogramma selecteren (verwarmen of warm water)
- Tijdvenster selecteren
- Dag of weekblok selecteren
- Starttijd vastleggen
- Eindtijd vastleggen
Per dag kunt u drie tijdvensters definiëren.
In de volgende tabel zijn de verschillende stappen nogmaals ter verduidelijking vermeld:
| Display Noodzakelijkte stappen | |
![]() | Druk op deprogrammeertoets P - decursor (zwarte driehoek)markeert de te wijzigenwaarde (III), die bovendienknippert.Draai aan de instelknoptot het waterkraansymboolverschijnt. |
Bediening 4
| Display Noodzakelijke stappen | |
![]() | Druk op de instelknop.De cursor markeert de te wijzigen waarde (H1), die bovendien knippert.Selecteer het gewenste tijdvenster door de instelknop te draaien.Instelwaarden: H1, H2, H3 |
| Display Noodzakelijkte stappen | |
| Druk op de instelknop- de cursor markeert de weergave van het weekblok, dat bovendien knippert.Selecteer een blokprogramma of een afzonderlijke dag door de instelknop te draaien.Instelwaarden:MO - SUMO - FRSA - SUMO = maandagTU = dinsdagWE = woensdagTH = donderdagFR = vrijdagSA = zaterdagSU = zondag | |
4 Bediening
| Display Vereiste | stappen |
![]() | Druk op de instelknop - de cursor markeert de starttijd, de weergave voor de uren knippert.Selecteer een starttijd door de instelknop te draaien.Voor de instelling van de minuten drukt u opnieuw op de instelknop. |
![]() | Druk op de instelknop - de cursor markeert de eindtijd; de weergave voor de uren knippert.Selecteer een eindtijd door de instelknop te draaien.Voor de instelling van de minuten drukt u opnieuw op de instelknop. |
Tabel 4.3 Tijdvenster instellen
Indien gewenst kunt u de kamer(klok)thermostaat omschakelen van weekprogramma naar dagprogramma.
- Druk in de basisweergave gedurende ca. 10 sec. op de toets F.
Bij de programmering van de tijdvensters worden nu geen dagen meer weergegeven.
4.4 Kamertemperatuur instellen In de basisweergave wordt de actuele kamertemperatuur weergegeven.
De gewenste kamertemperatuur kunt u direct vanuit de basisweergave instellen. Ook de afkoeltemperatuur „ECO“ kunt u in de basisweergave instellen of wijzigen.
Gewenste kamertemperatuur direct instellen
- Draai de instelknop (display in de basisweergave).
De weergave van de actuele temperatuur verdwijnt, het zon-symbool verschijnt op het werkmodusniveau en de gewenste kamertemperatuur op het multifunctionele niveau (b.v. TEMP 20 °C).
- Door de instelknop te draaien kunt u de gewenste kamertemperatuur direct (na ca. 1 sec.) op de gewenste waarde instellen.
Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.
Afkoeltemperatuur „ECO“ instellen
- Druk zo vaak op de instelknop tot de weergave ECO samen met een gewenste waarde op het multifunctionele niveau verschijnt. De afkoeltemperatuur verschijnt en begint te knipperen.
- Draai de instelknop tot de gewenste afkoeltemperatuur verschijnt (b.v. ECO 15.0 °C).
Na ca. 5 seconden springt de weergave weer terug naar de basisweergave.
4.5 Speciale functies activeren
U komt met de toets F bij de speciale functies. U kunt de volgende functies activeren:
4 Bediening
| Display Noodzakelijke stappen | |
| Quick-VetoMet de functie Quick-Veto kunt u de kamertemperatuur voor een korte tijd wijzigen (tot het volgende tijdvenster). Druk één keer op de toets F voor speciale functies - op het display verschijnt het Quick-Veto-symbool en de gewenste Quick-Veto-kamertemperatuur. Draai de instelknop tot de gewenste Quick-Veto-kamertemperatuur verschijnt. Na ca. 10 sec. springt de weergave weer terug naar de basisweergave: de functie is geactiveerd. Om de functie eerder te deactiveren, hoeft u alleen op de toets F te drukken. | |
| Display Noodzake | lijke stappen |
| PartyfunctieAls u de partyfunctie activeert,wordt de verwarmingsfaseook na de volgende afkoelfasevoortgezet. Druk twee keer opde toets F voor speciale functies- op het display knippert ca. 10sec. het partysymbool, daarna isde functie geactiveerd.Deze functie wordt automatischgedeactiveerd bij hetbereiken van de volgendeverwarmingsfase.Als u de functie eerder wiltdeactiveren, hoeft u alleen detoets F in te drukken. De functiekan alleen worden geactiveerd inde werkmodus Automatisch ⏻. | |
| Display Noodzakelijke stappen | |
| VakantiefunctieDoor de vakantiefunctie wordt de kamer(klok)thermostaat uitgeschakeld, de vorstbeveiligingsfunctie blijft echter in werking. Druk drie keer op de toets F voor speciale functies - op het display knippert het symbool vakantiefunctie. Draai de instelknop tot het gewenste aantal vakantiedagen verschijnt. Na 10 sec. is de functie geactiveerd en de werkmodus wordt gedurende de geselecteerde periode op OFF resp. Uit gezet (zie hoofdst. 4.1). Als u de functie eerder wilt deactiveren, hoeft u alleen de toets F in te drukken. | |
Tabel 4.4 Speciale functies
Gebruiksaanwijzing calorMATIC 340f
4.6 Infoniveau
Als u op de Info-toets drukt komt u op het infoniveau. Het Info-symbol verschijnt op het display zodra u het infoniveau hebt opgeroepen. Als u meerdere keren op de toets drukt, wordt achtereenvolgens de volgende informatie weergegeven:
- naam van de kamer(klok)thermostaat (VRT 340f)
- gewenste Quick-Veto-kamertemperatuur (indien geactiveerd)
- ingestelde gewenste kamertemperatuur (b.v. TEMP 20,0 °C)
NL; BE _NL
4 Bediening
- actuele afkoeltemperatuur (b.v. ECO 15,0 °C)
- dag/maand/jaar (indien jaarkalender geactiveerd)
- ingestelde tijdprogramma's voor verwarming (ieder afzonderlijk tijdvenster per dag)
4.7 Vervangen van de batterijen
De thermostaat controleert zelfstandig de laadtoestand van de batterijen, waarbij de normale levensduur ca. 1,5 jaar is. Ca. 4 weken voordat de batterij helemaal leeg is, verschijnt BATT op de multifunctionele weergave van de basisweergave. Het batterijvak bevindt zich aan de achterkant van de klokthermostaat.
Voor het vervangen van de batterijen moet u de klokthermostaat van de wandsokkel nemen.
- Druk de vergrendelhaakjes voorzichtig met een schroevendraaier opzij (afb. 4.1) en trek de klokthermostaat naar voren toe eraf.

Afb. 4.1 Vergrendelhaakjes losmaken
Bediening 4

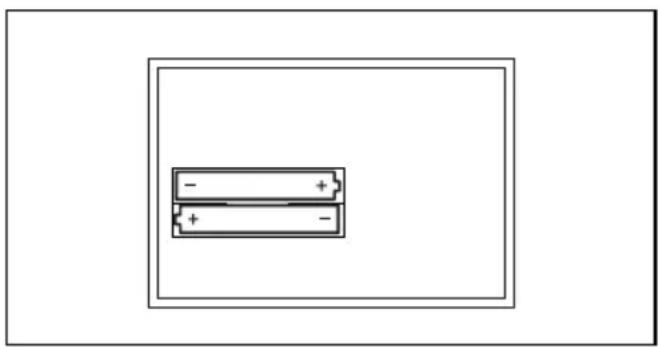

- Vervang nu de batterijen (2x AAA-LR03; afb. 4.2). Let er daarbij op, dat de polen van de batterijen goed liggen.

Afb. 4.2 Vervangen van de batterijen
Als de batterijen niet op tijd worden vervangen, gaat de klokthermostaat naar de werkmodus „Verwarmen“ ⚙, om bevriezen van de installatie te voorkomen.
5 Fabrieksgarantie en aansprakelijkheid
5 Fabrieksgarantie en aansprakelijkheid
Nederland
Fabrieksgarantie wordt verleend alleen indien de installatie is uitgevoerd door een door Vaillant BV erkende installateur conform de installatievoorschriften van het betreffende product.
De eigenaar van een Vaillant product kan aanspraak maken op fabrieksgarantie die conform zijn aan de algemene garantie-bepalingen van Vaillant BV.
Garantiewerkzaamheden worden uitsluitend door de servicedienst Vaillant BV of door een door Vaillant BV aangewezen installatiebedrijf uitgevoerd.
Eventuele kosten die gemaakt zijn voor werkzaamheden aan een Vaillant product gedurende de garantieperiode komen alleen in aanmerking voor vergoeding indien vooraf toestemming is verleend aan een door Vaillant BV aangewezen installatiebedrijf en als het conform de algemene garantiebepalingen een werkelijk garantiegeval betreft.
België
De producten van de NV Vaillant zijn gewaarborgd tegen alle materiaal- en constructiefouten voor een periode van twee jaar vanaf de datum vermeld op het aankoopfactuur dat u heel nauwkeurig dient bij te houden.
Fabrieksgarantie en aansprakelijkheid 5
De waarborg geldt alleen onder de volgende voorwaarden :
- Het toestel moet door een erkend gekwalificeerd vakman geplaatst worden, onder zijn volledige verantwoordelijkheid, en zal erop letten dat de normen en installatievoorschriften nageleefd worden.
-
Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat de waarborg van toepassing zou blijven. De originele onderdelen moeten in het Vaillant-toestel gemonteerd zijn, zoniet wordt de waarborg geannuleerd.
-
Teneinde de waarborg te laten gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertien dagen na de installatie!
De waarborg wordt niet toegekend indien de slechte werking van het toestel het gevolg is van een slechte regeling, door het gebruik van een niet overeenkomstige energie, een verkeerde of gebrekkige installatie, de nietnaleving van de gebruiks aanwijzing die bij het toestel gevoegd is, door het niet opvolgen van de normen betreffende de installatievoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, bevriezing,
5 Fabrieksgarantie en aansprakelijkheid
elke normale slijtage of elke handeling van overmacht. In dit geval zullen onze prestaties en de geleverde onderdelen aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de na-verkoop-dienst, wordt deze steeds opgemaakt op de naam van de persoon die de oproep heeft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk akkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne laste neemt. Het factuurbedrag zal contant betaald moeten worden aan de fabriekstechnicus die het werk heeft uitgevoerd.
Het herstellen of vervangen van onder- delen tijdens de garantieperiode heeft geen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook gevraagd wordt. Voor elk verschil, zijn enkel de Tribunalen van het district waar de hoofdzetel van de vennootschap gevestigd is, bevoegd.
Om alle functies van het Vaillant toestel op termijn vast te stellen en om de toe-gelaten toestand niet te veranderen, mag bij onderhoud en herstellingen enkel nog originele Vaillant onderdelen gebruikt worden.
6 Recycling en afvoer
Zowel uw Vaillant kamer(klok)thermostaat calorMATIC 340f als de bijbehorende transportverpakking bestaan voor het grootste deel uit recyclebaar materiaal.
Toestel
Uw Vaillant kamer(klok)thermostaat calorMATIC 340f alsmede alle toebehoren horen niet thuis bij het huishoudelijk afval. Zorg ervoor dat het oude toestel en eventueel aanwezige toebehoren op een correcte manier worden afgevoerd.
Verpakking
Het afvoeren van de transportverpakking kunt u het beste overlaten aan de installateur die het toestel geïnstalleerd heeft.
7 Aanwijzingen bij installatie en gebruik
Installatiehandleiding
7 Aanwijzingen bij installatie en gebruik
De montage, de elektrische aansluiting, de instellingen in het toestel en de eerste inbedrijfstelling mogen alleen door een erkend installateur worden uitgevoerd!
Controleer de montageplaats vóór de installatie van het toestel op een mogelijke functiebelemmering van de draadloze transmissie door elektrische toestellen of gebouwinvloeden. Als de draadloze transmissie wordt belemmerd, moet u een andere montageplaats kiezen.
7.1 CE-markering
Met de CE-markering wordt aangegeven dat de kamer(klok)thermostaat calorMATIC 340f in combinatie met Vaillant CV-toestellen voldoet aan de fundamentele vereisten van de richtlijn betreffende de elektromagnetische compatibiliteit (richtlijn 89/336/EEG) en de laagspanningsrichtlijn (richtlijn 73/23/EEG).
Aanwijzingen bij installatie en gebruik 7
7.2 Gebruik conform de voorschriften
De kamer(klokt)hermostaat calorMATIC 340f is gebouwd volgens de huidige stand van de techniek en de erkende veil igheidsvoorschriften. Toch kunnen er bij ondeskundig of oneigenlijk gebruik (levens)gevaarlijke situaties ontstaan voor de gebruiker of derden resp. beschadigingen aan het toestel en andere voorwerpen. De kamer(klok)thermostaat calorMATIC 340f dient voor de besturing van een CV-installatie afhankelijk van kamer en tijd met en zonder warmwaterbereiding in combinatie met een modulerend CV-toestel van Vaillant. De verbinding tussen de kamer(klok)thermostaat en het CV-toestel geschiedt draadloos.
Een ander of daarvan afwijkend gebruik is niet conform de voorschriften. Voor schade die hieruit voortvloeit, kan de fabrikant/leverancier niet aansprakelijk gesteld worden. Uitsluitend de gebruiker is hiervoor verantwoordelijk.
Tot het gebruik conform de voorschriften horen ook het in acht nemen van de gebruiksaanwijzing, de installatiehandleiding en alle andere geldende documenten alsmede het naleven van de inspectie- en onderhoudsvoorschriften.
7 Aanwijzingen bij installatie en gebruik, 8 Veiligheidsaanwijzingen en voorschriften

Attentie!
Elk misbruik is verboden.
8 Veiligheidsaanwijzingen en voorschriften
Het toestel moet worden geïnstalleerd door een erkend installateur die verantwoordelijk is voor het naleven van de bestaande normen en voorschriften. Voor schade die ontstaat uit het niet naleven van deze handleiding, kan Vaillant niet aansprakelijk gesteld worden.
Veiligheidsaanwijzingen en voorschriften 8
8.1 Veiligheidsaanwijzingen

Gevaar!
Levensgevaar door elektrocutie aan spanningsvoerende aansluitingen.
Vóór werkzaamheden aan het toestel de elektriciteitstoevoer uitschakelen en tegen opnieuw inschakelen beveiligen.
Kamer(klok)thermostaat alleen in spanningsloze toestand uit de wandbehuizing nemen resp. van de sokkel trekken.
8.2 Voorschriften
Gebruik voor de bedraging normale in de handel verkrijgbare leidingen
- Minimale doorsnede van de leidingen: 0,75 mm ^2
Nederland
De regelaar mag alleen in droge ruimtes geïnstalleerd worden.
De elektrische installatie dient uitgevoerd te worden conform de NEN 1010 (Veiligheidsbepalingen voor laagspanningsinstallaties).
8 Veiligheidsaanwijzingen en voorschriften, 9 Montage
België
In België moeten bij de installatie de geldende ARAB-AREI-voorschriften in acht worden genomen.
9 Montage
9.1 Montageplaats
Monteer de kamer(klok)thermostaat zo, dat de kamertemperatuur zonder belemmeringen kan worden geregistreerd (vermijden van opgestuwde warmte, geen installatie op koude muren enz.). De gunstigste montageplaats is meestal op een binnenwand in de huiskamer op een hoogte van ca. 1,5 m. Daar moet de kamer(klok)thermostaat de circulerende lucht in de kamer kunnen registreren, niet gehinderd door meubels, gordijnen of andere voorwerpen. De montageplaats moet zo worden gekozen,
dat noch trek van deuren of ramen noch warmtebronnen zoals radiatoren, open haard, TV-toestel of zonnestralen de kamer(klok)thermostaat direct kunnen beïnvloeden. In de kamer waarin de kamer(klok)thermostaat is aangebracht, moeten alle radiatorkranen volledig zijn geopend.
9.2 Ontvanger monteren
De verbinding van de ontvanger met het CV-toestel geschiedt via een steekverbinding met vier aansluitingen.
- Verwijder het blinddeksel (1) op de voorkant van de schakelkast van het CV-toestel en zet de ontvanger (2) zo op de vrijgekomen montageschacht,
dat de pennen aan de achterkant van het bovendeel in de opname- openingen passen.
- Druk de ontvanger in de montageschacht tot deze vastklikt.
9 Montage

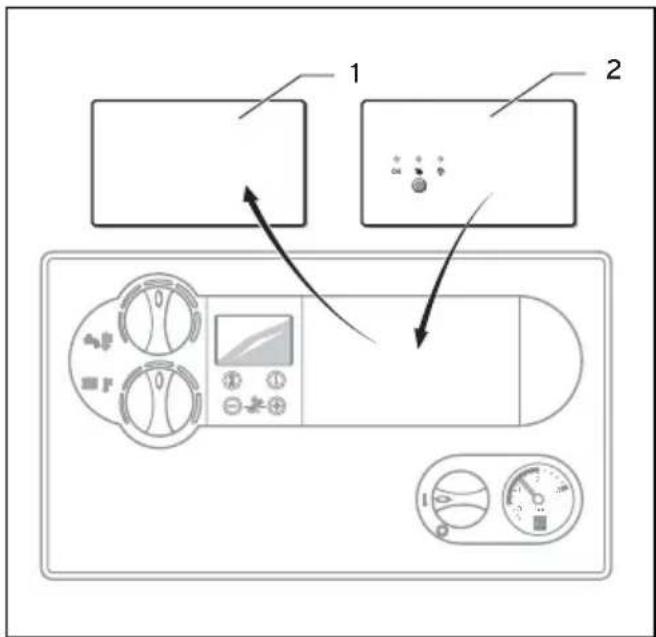

Afb. 9.1 CV-toestel en ontvangermontage in de schakelkast
9.3 Kamer(klok)thermostaat monteren
Controleer de montageplaats vóór de installatie van het toestel op een mogelijke functiebelemmering van de draadloze transmissie door elektrische toestellen of gebouwinvloeden. Als de draadloze transmissie wordt belemmerd, moet u een andere montageplaats kiezen.
- Trek de kamer(klok)thermostaat (1) van de wandsokkel (3) af.
- Boor twee bevestigingsgaten (2) met een diameter van 6 mm (overeenkomstig afb. 9.2) en plaats de meegeleverde pluggen.
Montage 9
- Bevestig de wandsokkel met de beide meegeleverde schroeven aan de wand.
- Plaats de meegeleverde batterijen in het batterijvak, dat zich aan de achterkant van de klokthermostaat bevindt (afb. 9.2, pos. 4). Let er daarbij op, dat de polen van de batterijen goed liggen.

Afb. 9.2 Montage van de kamer(klok)thermostaat
10 Elektrische installatie
10 Elektrische installatie
De elektrische aansluiting mag alleen door een erkend installateur worden uitgevoerd.

Gevaar!
Levensgevaar door elektrocutie aan spanningsvoerende aansluitingen. Vóór werkzaamheden aan het toestel de elektriciteitstoevoer uitschakelen en beveiligen tegen opnieuw inschakelen.
10.1 Ontvanger aansluiten
De aansturing van het CV-toestel geschiedt via een 4-polige steekverbinding.
Nadat de ontvanger correct in de voorkant van de schakelkast is geplaatst, is de kamer(klok)thermostaat gereed voor gebruik.
Neem ook de handleiding van het CV-toestel in acht.
Op het CV-toestel mag de brug tussen de aansluitklemmen 3 en 4 niet worden verwijderd.
Inbedrijfstelling 11
11 Inbedrijfstelling
Om de installatieparameters optimaal op de aanwezige situatie af te stemmen, is het nodig enkele van deze installatieparameters in te stellen.
Deze installatieparameters zijn samengevat op één bedieningsniveau en mogen alleen worden ingesteld door een erkend installateur.
Het service-/diagnoseniveau is eveneens voor de installateur bedoeld en biedt hem ondersteuning bij de service.
De ontvanger is uitgerust met drie status-LED's die de volgende informatie over het systeem leveren:
11 Inbedrijfstelling
| LED Weergave | Toestand | Functie | |
| groen | OK | aan Normale functie | |
| uit Fout (b.v. geen spanningsvoorziening of fout zie rode LED)Geen radiosignaal | |||
| knipperend Geen draadloze verbinding met de zender gedurende meer dan een uur (b.v. slechte verbinding, batterij van de zender zwak ...)Werking in vorstbeveiligingsfunctie:- warmwaterfunctie ingeschakeld- instelpunt voor verwarmingsfunctie: 50 °C | |||
| rood | uit![]() | Normale functie | |
| knipperend Handmodus:- warmwaterfunctie ingeschakeld- instelpunt voor verwarmingsfunctie: 50 °C (De handmodus wisselt automatisch naar de normale modus, wanneer weer een correcte draadloze verbinding met de zender tot stand is gebracht. | |||
| geel knipperend Draadloze verbinding met de zender is weer tot stand gebracht | |||
Tabel 11.1 Statusweergaven van de ontvanger
Schakel bij storingen met de toets
om van Automatisch naar Handbediening. In de handbediening is de warmwaterbereiding vrijgegeven en de gewenste aanvoerwaarde voor de verwarming bedraagt 50 °C. De handbediening blijft behouden tot het volgende radiosignaal wordt ontvangen.
Met de toets P komt u op het installateurniveau.
- Druk gedurende ca. 10 sec. op de toets P. Op het display verschijnen het schroefsleutel-symbool en de eerste parameter.
- Druk op de instelknop. Zo kunt u alle installatieparameters achtereenvolgens oproepen.
- Draai de instelknop, om de gewenste waarden in te stellen.
Als u op de toets P drukt, springt de weergave terug naar de basisweergave.
11 Inbedrijfstelling
De volgende installatieparameters kunt u oproepen en wijzigen.
| Display Instellen | door deinstelknop te draaien |
| AfkoeltemperatuurFabrieksinstelling: 15 °CInstelbereik: 5 ... 30 °C | |
| Correctie actuelekamertemperatuurAanpassing van deweergegeven waarde in hetbereik van max. +/- 3 °CFabrieksinstelling: 0 °C |
| Display Instellen | door deinstelknop te draaien |
| Tweepunts-/analogeregelingOmschakeling tweepunts-/analoge regelingDe kamer(klok)thermostaat is in de fabriek uitgevoerda als tweepuntsregeling (instelwaarde 0). Door de parameter op 1 te zetten kan de kamer(klok)thermostaat worden omgeschakeld naar analoge regeling. |
Inbedri
| Display Instellen | door deinstelknop te draaien |
| Regelgedrag/trajectaanpassingVoor de optimale aanpassingaan de kamergrootte resp.radiatorconfiguratieFabrieksinstelling: 0Instelbereik: -5 ... +5(positieve waarden: tragerschakelgedrag van dekamer(klok)thermostaat;negatieve waarden:verhoogd schakelgedrag vande kamer(klok)thermostaat) |
| Display Instellen | door de instelknop te draaien |
![]() | Instelwaarde dagVoor de activering van de jaarkalender |
![]() | Instelwaarde maandVoor de activering van de jaarkalender |
![]() | Instelwaarde jaarVoor de activering van de jaarkalender |
Tabel 11.2 Installatieparameters
11 Inbedrijfstelling
11.2 Service-/diagnoseniveau
U komt op het service-/diagnoseniveau met de toets P en de instelknop.
- Druk gedurende ca. 3 sec. gelijktijdig op de toets P en de instelknop. In de eerste stap wordt een warmtevraag van 50 °C geactiveerd, om de transmissie naar het CV-toestel te testen. Daarna kunt u alle testmogelijkheden oproepen door de instelknop te draaien of deze in te drukken. Als u op de toets P drukt, springt de weergave terug naar de basisweergave.
De volgende tests kunnen worden opgeroepen:
| Instelknop Test Testprocedure | ||
| Ca. 3 sec. indrukken en op toets P drukken | Warmtevraag Er word | dt een instelwaarde van 50 °C gesimuleerd. Brander op het CV-toestel treedt in werking, de pomp start (alleen tot de max. aanvoertemperatuurbegrenzing van het CV-toestell!). |
| Indrukken Draadloze transmissie | Weergave RF On | |
| Indrukken Dis | playtest Alle displaye | lementen worden weergegeven. |
| Indrukken Soft | wareversie De softw | areversie wordt weergegeven. |
11 Inbedrijfstelling
Reset naar fabrieksinstelling
- Om de kamer(klok)thermostaat weer terug te zetten naar de fabrieksinstelling, drukt u gedurende 15 sec. op de toets P.
11.3 Overdracht aan de gebruiker
De gebruiker van de kamer(klok)thermostaat moet uitleg krijgen over het gebruik en de werking van zijn kamer(klok)thermostaat.
• Overhandig de gebruiker de voor hem bestemde handleidingen en toestelpapieren, zodat hij deze kan bewaren.
- Neem samen met de gebruiker de gebruiksaanwijzing door en beantwoord eventueel zijn vragen.
- Wijs de gebruiker vooral op de veiligheidsaanwijzingen waarvan hij goed nota dient te nemen.
- Wijs de gebruiker erop, dat de handleidingen in de buurt van de kamer(klok)thermostaat moeten worden bewaard.
12 Verhelpen van storingen
De kamer(klok)thermostaat geeft de volgende foutmeldingen aan:
| Foutmelding Betekenis Verhelpen van storing | ||
| RF Err Geen draadloze verbinding met de radio-ontvanger op het CV-toestel | Controleer de montageplaats | |
| BATT Batterij bijna leeg, vervangen noodzakelijk | Vervang de batterijen. | |
Tabel 12.1 Foutmeldingen
| Benaming Eenheid Zender Ontvanger | |||
| Werkspanning V 3V (2xAAA) 24 | |||
| Toegestane omgevingstemperatuur max. °C 50 | 50 | ||
| Levensduur batterij maanden ca. 18 | |||
| Transmissiefrequentie MHz 868,35 868,35 | |||
| Zendvermogen | mW | 0,5 | |
| Opgenomen stroom | mA | ≤1 (standby) | ≤15 (standby) |
| Minimale doorsnede van de aansluitleidingen | mm ^2 | 0,75 | |
| Beschermklasse | IP 20 | IP 20 | |
| Beschermklasse voor regeltoestel | III | III | |
| Afmetingen | |||
| Hoogte/breedte/diepte | mm | 97/146/27 | 85/148/30 |
Het Serviceteam dient ter ondersteuning van de installateur en is tijdens kantoor-uren te bereiken op nummer
(020) 565 92 20.
België
Klantendienst
Vaillant NV-SA
Golden Hopestraat 15
1620 Drogenbos
Tel: 02 / 334 93 52
Installatiehandleiding calorMATIC 340f
NL; BE _NL
N.V. Vaillant S.A.
Rue Golden Hopestraat 15 ■ B-1620 Drogenbos ■ Tel. 02/334 93 00
Fax 02/334 93 19 www.vaillant.be info@vaillant.be
Vaillant BV
Postbus 23250 ■ 1100 DT Amsterdam ■ Telefoon 020 / 565 92 00
Telefax 020 / 696 93 66 www.vaillant.nl info@vaillant.nl


OFF
