Type product	Vaatwasser
Merk	ASKO
Model	D5554 XXL
Afmetingen (h x b x d)	857-915 x 596 x 550 mm
Gewicht	53 kg
Aantal couverts	15
Energie-efficiëntieklasse	A
Jaarlijks energieverbruik	342 kWh
Jaarlijks waterverbruik	2940 liter
Geluidsniveau	44 dB(A)
Droogefficiëntieklasse	A
Programma's	Auto, Intensief, Normaal, Dagelijks, Kort, Extra kort, Kwetsbare vaat, Eco, Bovenkorf, Onderkorf, Gemengde vaat, Afspoelen/Drogen, Afspoelen, Tijd programma
Opties	Hoge temperatuur, Lang drogen, Turbo, Uitgestelde start (1-24 uur)
Waterontharder	Ja, instelbaar (0-9 °dH)
Kinderslot	Ja (knopblokkering)
Geschikt voor 3-in-1 tabletten	Ja (TAB functie)
Aansluiting water	Koud of warm (max. 70 °C)
Waterdruk	0,03-1,0 MPa
Overloopbeveiliging	Ja
Binnenverlichting	Ja
Type inbouw	Ingebouwd
Materialen kuip	Roestvrij staal
Filters	Groffilter en fijnfilter, reinigbaar
Sproeiarmen	3 (boven, midden, onder)
Bestekkorf	Ja, met deksel

Veelgestelde vragen - D5554 XXL ASKO

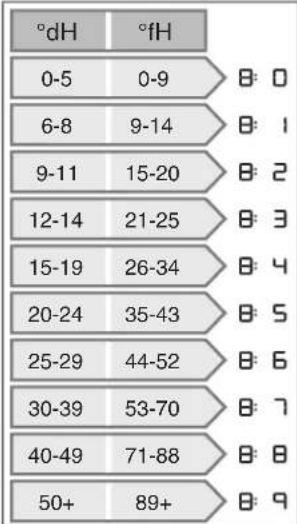

Hoe stel ik de waterhardheid in?

Open het instellingenmenu: schakel de vaatwasser uit met de hoofdschakelaar, houd de hoofdschakelaar ingedrukt tot het display oplicht, druk binnen 5 seconden op programmakiezer en Lang drogen. Gebruik de programmakiezer om de waterhardheid in te stellen van B:0 (zacht) tot B:9 (hard). Druk op Start/Stop om op te slaan en te verlaten.

Wat betekent foutmelding F10?

F10 geeft aan dat er te veel water in de vaatwasser is. Dit duidt op een storing in de watertoevoer of afvoer. Neem contact op met de serviceafdeling.

Hoe reinig ik de filters?

Draai de hendel linksom om het groffilter te verwijderen. Haal het leidingdeel omhoog en maak het fijnfilter los. Reinig beide filters onder stromend water. Plaats in omgekeerde volgorde terug en zorg dat de randen goed aansluiten.

Kan ik 3-in-1 tabletten gebruiken?

Ja, activeer de TAB-optie in het instellingenmenu. Hierbij wordt de dosering van spoelglansmiddel en zout aangepast. Let op de instructies op de verpakking van het tablet.

Hoe activeer ik het kinderslot?

Open het instellingenmenu (zie vraag 1) en stel het kinderslot (knopblokkering) in op Aan. Druk op Start/Stop om op te slaan. Om tijdelijk te deactiveren, druk gelijktijdig op Hoge temperatuur en Lang drogen.

Hoe lang duurt het Normaal programma?

Het Normaal programma duurt ongeveer 3 uur en 5 minuten bij aansluiting op koud water (15°C) en 2 uur en 50 minuten bij warm water (60°C).

Waarom heeft mijn vaatwasser vlekken op het servies?

Mogelijke oorzaken: onjuiste dosering vaatwasmiddel, te weinig zout of spoelglansmiddel, verkeerde waterhardheid instelling, of de vaat is niet goed geladen. Controleer deze instellingen en pas ze aan.

Hoe vervang ik het zout?

Draai de deksel van het zoutvak los, plaats de trechter, giet eerst ongeveer 1 liter water, voeg daarna maximaal 1,5 kg zout toe. Veeg overtollig zout weg en sluit de deksel stevig. Draai meteen een Normaal programma op hoge temperatuur.

Wat is de beste manier om de vaatwasser te laden?

Plaats vuile oppervlakken naar binnen en naar beneden. Bestek in de bestekmand met handvatten omlaag, messen horizontaal of in messenhouder. Bovenkorf voor glazen en kopjes, onderkorf voor borden en pannen. Zorg dat sproeiarmen vrij kunnen draaien.

Hoe sluit ik de vaatwasser aan op warm water?

U kunt de vaatwasser aansluiten op warm water tot maximaal 70°C. Dit verkort programmatijden en verlaagt elektriciteitsverbruik. Gebruik de meegeleverde toevoerslang en sluit aan op de warmwaterleiding.

GEBRUIKSAANWIJZING D5554 XXL ASKO

HartelijkdankdatuvoorditkwaliteitsproductvanASKOhebtgekozen.

Wijhopendatdemachinejarenlangaanuwwensenenverwachtingenzalvoldoen.

Scandinavischdesigniseencombinatievanhelderelijnen, alledaagsefunctionaliteiten hoogstaandekwaliteit. Ditzijndehoofdkenmerkenvanalonzeproductenenderedendat onzeproductenwereldwijdzogeliefdzijn.

Omoptimaalprofijtvanuwnieuwevaatwassertehebben, radenwijuaandeze bedieningshandleidingtelezenvoordatudemachinegaatgebruiken.De bedieningshandleidingbevatookinformatieoverhoeuhetmilieukuntbeschermen.

Inhoudsopgave

	3Voor de eerste afwas		29Zout
Lees de bedieningshandleiding	3	Vul zout bij	29
Wees voorzichtig met bepaalde materialen	3		30Foutmeld
Waterhardheid controleren	3		31Probleme
Programmalijst	3	Energielabel	34Informati
	4	Veiligheidsinstructies
Algemeen	4	Doseningen tijdens tests	34
Installatie	4	Laden van de vaatwasser	34
Winteropslag/Transport	4	Informatie op energielabel	36Technisc
Overloopbeveiliging	4	Technische gegevens	36
Reiniging	4		37Installati
Verpakkingsmateriaal	4	Veiligheidsinstructies	37
Verwijdering	4	Transportbescherming voor de
	5	Kindveiligheid	37
Kindveiligheid en vaatwassen	5	Instellingen	38
Kinderslot activeren (knopblokkering)		Afvoeraansluiting	38
	5	Aansluiting op watertoevoer	38
	6	Onderdelen vaatwasser Elektrische aansluiting	38
	7	Korven van de vaatwasser	39Onderho
	10	Bedieningspaneel	40Beknopt
	11	Doseerbakje
	12	Economisch vaatwassen
	13	Breekbare vaat
	14	Vaatwassen
De korven op de juiste manier beladen	14
Voeg vaatwasmiddel toe	15
Kies een programma	15
Opties kiezen	18
Druk op Start/Stop en sluit de	deur
Na het vaatwassen	19
	20	Instellingen
	24	Statuslamp
	25	Onderhoud en reiniging
	28	Spoelglansmiddel

Voor de eerste afwas

Lees de bedieningshandleiding

Lees de bedieningshandleiding voordat u de vaatwasser gaat gebruiken, met name de hoofdstukken Veiligheidsinstructies, Kindveiligheid en Vaatwassen.

Wees voorzichtig met bepaalde materialen

Lees het hoofdstuk Breekbare vaat voordat u serviesgoed afwast met ongeglazuurde decoratie of ander plastic, houten of kristallen serviesgoed dat een speciale betekenis voor u heeft.

Waterhardheid controleren

Neem contact op met uw plaatselijke waterleidingbedrijf voor informatie over de waterhardheid. Dit is belangrijk voor het doseren van de waterontharder (zie het hoofdstuk Instellingen). Voordat u begint met afwassen, moet u eventueel ook het zout bijvullen (zie het hoofdstuk Zout). Nadat u de waterontharder heeft gedoseerd, kunt u uitgaan van de doseringen vaatwasmiddel en spoelglansmiddel voor zacht water.

Programmalijst

Bij sommige vaatwassers worden programmalijsten in diverse talen geleverd. Maak de programmalijst in de gewenste taal vast aan de bovenzijde van de deur.

• Lees de Gebruiksaanwijzing en bewaar deze veilige plaats.
• Gebruik de vaatwasser nooit voor enig ander dan in deze bedieningshandleiding omschreven
  opDeeroverloopbeveiliging pompt water naar buiten en slu de watertoevoer af wanneer het waterniveau van de vaatwasser boven het normale niveau stijgt. Indien de isverloopbeveiliging geactiveerd wordt, sluit dan de
  tendvatertoevoer af en bel de servicedienst.

- Laad de vaatwasserdeur of de korven uitsluit met vaat.

- Laat de deur van de vaatwasser nooit open om struikelen te voorkomen.

- Gebruik alleen vaatwasmiddelen voor de vaatwasser!

- Plaats messen en andere scherpe voorwerpen dusdanig dat ze niemand kunnen verwonden schade aan de vaatwasser kunnen toebrengen.

- De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysie of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze personen moeten instructies ontvangen over het gebruik van de machine van een persoon die verantwoordelijk voor hun veiligheid.

- Houd kinderen onder toezicht om ervoor dat ze niet met de vaatwasser spelen.

- Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

- Deze vaatwasser is bestemd voor huishoudelijk daarmee vergelijkbaar gebruik, zoals:

- in keukens (voor personeel) in winkels, kantoren en andere werkomgevingen.

- boerderijen.

- - voor gasten in hotels, motels en andere overnachtingsgelegenheden.

- Plaats nooit serviesgoed met oplosmiddelresten in de vaatwasser, want hierdoor ontstaat er risico op ontploffing. Daarnaast mag er geen vaat met as, was of smeermiddelen in de vaatwasser worden afgewassen.

Installatie

Zie het hoofdstuk Installatie.

Winteropslag/Transport

• Bewaar de vaatwasser op een plek waar de temperatuur boven het vriespunt blijft.
• Vermijd transport over grote afstanden in zeer koude weersomstandigheden.
• Verplaats de vaatwasser rechtop of liggend op de achterzijde.

Overloopbeveiliging

Reiniging staan

Wanneer u de rand rond de deur reinigt, gebruik d'enkel een licht vochtige doek. Spuit geen water rondo de deurrand! Het vocht kan in het slot dringen, dat elektrische onderdelen bevat.

of Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Verwijdering

- Wanneer de vaatwasser het eind van zijn levensdui heeft bereikt en moet worden verwijderd, moet de is vaatwasser onmiddellijk onbruikbaar worden gemaakt. Trek de voedingskabel uit en knip deze porge zo kort mogelijk af.

- De vaatwasser is gemaakt en gelabeld voor recycling.

- Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe uw vaatwasser of correcte wijze kan worden gerecycled.

Kindveiligheid en vaatwassen

• Maak voor alle lange/scherpe voorwerpen gebruik van de messenhouder.
• U dient altijd de deur te sluiten en het progr onmiddellijk te starten zodra u het vaatwasmidde heeft toegevoegd.
• Houd kinderen uit de buurt van de vaatwasser wanneer de deur open is. Er kan nog vaatwas in de machine zitten!
• Laat kinderen niet met de vaatwasser spelen of gebruiken. Wees vooral alert wanneer de deur is.

WAARSCHUWING!

Kinderen moeten onder toezicht blijven -amma vaatwasmiddel is bijtend!

Bewaar vaatwasmiddel en spoelglansmiddel buiten bereik van kinderen! Als iemand vaatwasmiddel inslikt, laat deze persoon dan onmiddellijk een of twee glaz smiddel melk of water drinken. Laat de persoon niet overgev Waarschuw een arts! Als iemand wasmiddel in de og deze krijgt spoel dan met ruim water (gedurende minimaal open 15 minuten).

Kinderslot activeren (knopblokkering)

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten (zie het hoofdstuk Instellingen).

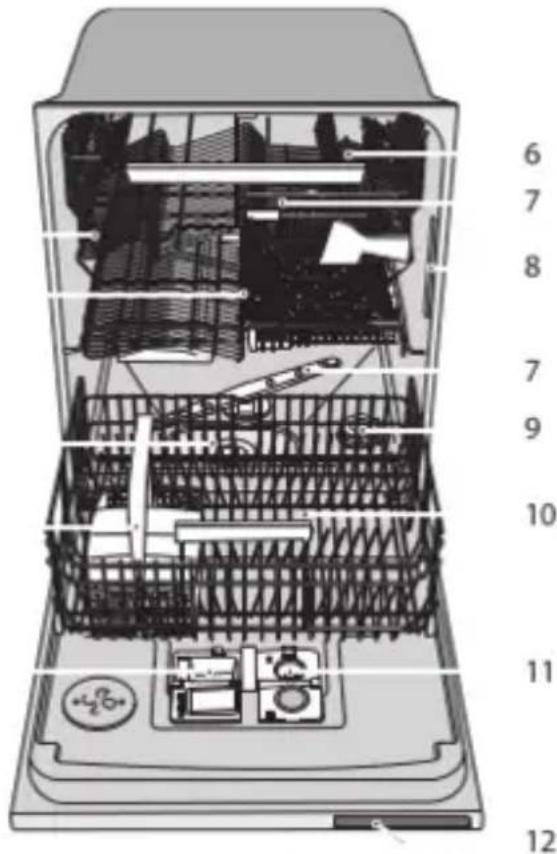

Onderdelen vaatwasser*

1. Binnenverlichting
2. Middelste korf
3. Filters
4. Bestekkorf
5. Wasmiddelbakje

6. Bovenste korf

7. Sproeiarmen

8. Serienummerplaatje
9. Zoutvak
10. Onderste korf
11. SpoelglansmiddeIbakje
12. Bedieningspaneel

Korven van de vaatwasser*

Bovenste korf

1

1

2

3

4

1. Wijnglasrek
2. Handgreep
3. Mesbescherming
4. Sproeiarm
5. Sluithendel voor bovenste korf

Omhoogbrengen van de bovenste korf

1. Trek de bovenste korf naar voren.
2. Pak de bovenste korf aan beide kanten beet en b deze omhoog.

Omlaagbrengen van de bovenste korf

5

1. Trek de bovenste korf naar voren.
2. Trek de beide grendels (5) aan weerszijden uit om bovenste korf omlaag te brengen.

Middelste korf

1

2

1. Draadmand voor kopjes, kleine glazen of schaaltjes
2. Bestekkorf voor opscheplepels, gardes, keerspanen, serveerbestek en soortgelijke voorwerpen
3. Sproeibuizen
4. Handgreep

De draadmand kan vervangen worden door een andere bestekkorf.

3

4

Beschermkap

De twee korven die in de middelste korf zijn geplaatst kunnen worden verwijderd om meer ruimte te creëren tussen de bovenste en onderste korven als er grote voorwerpen moeten worden afgewassen.

LET OP!

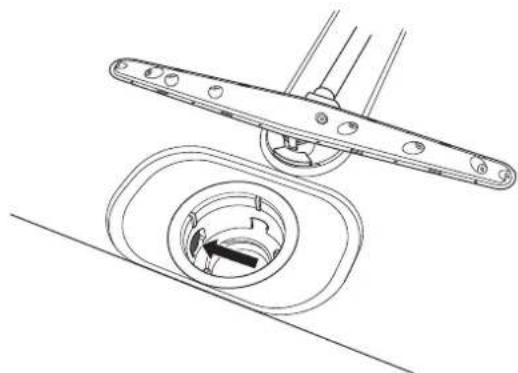

Plaats de bijgeleverde beschermkap als de draadmand met de sproeibuizen of de gehele middelste korf verwij derd wordt. Vergeet niet de beschermkap te verwijderen bij het terugplaatsen van de draadmand met de sproei buizen of de gehele middelste korf.

Korven van de vaatwasser*

Onderste korf

1. Neerklapbare bordensteun links
2. Neerklapbare bordensteun rechts
3. Voorsteun voor bordensteun (gebruikt voor borden met een diameter groter dan 25 cm)
4. Handgreep

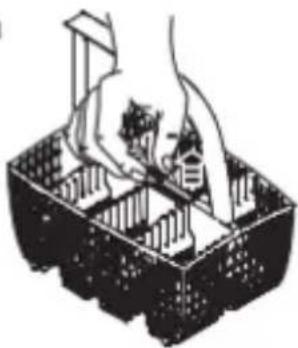

Bestekkorf

a

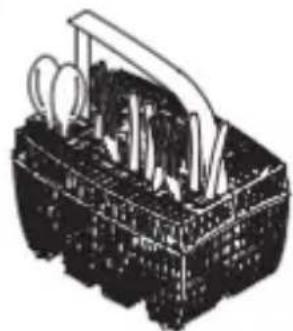

Bestekkorf met deksel

a

Plaatsing deksel bestekkorf (in bovenste korf)

Het deksel van de bestekkorf kan worden verwijderd en bijvoorbeeld als een extra bestekkorf in de l worden gebruikt (zie onderstaand).

a

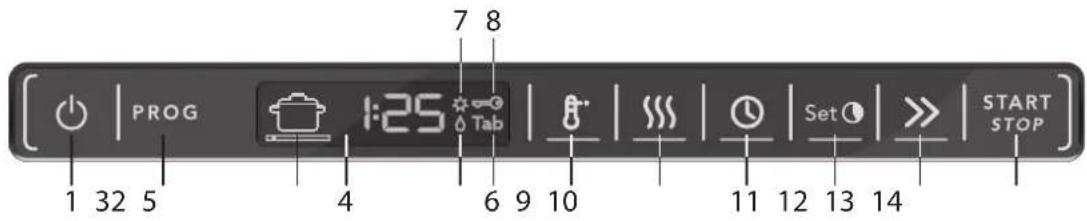

Het paneel is voorzien van aanraaktoetsen met hoorbare feedback (zie het hoofdstuk Instellingen).

3. Programmasymbool

4. Display

1. Spoelglansmiddelindicator
2. TAB 3-in-1 / alles-in-één vaatwasmiddel)
3. Zoutindicator

Kinderslot (knopblokkering)8.Hoofdschakelaar1. Hoge temperatuur9.Programmakiezer2.

Lang drogen10.

1. Uitgestelde start
2. Kies tijd (voor het programma Tijd programma)
3. Turbo
4. Start/Stop

LET OP!

• De aanraaktoetsen reageren alleen als de deur open is. Wacht na het openen van de deur even voordat u de aanraaktoetsen indrukt.
• Twee minuten nadat de laatste toets is ingedrukt, schakelt de paneelverlichting over op de energiebesparende stand. Sluit de deur en open deze weer of druk de hoofdschakelaar in om het paneel weer te activeren.
• Houd de aanraaktoetsen schoon en vetvrij. Veeg ze af met een droge of enigszins vochtige doek. Gebruik nooit schoonmaakmiddelen, omdat deze krassen op het oppervlak kunnen veroorzaken. Gebruik de hoofdschakelaar om de vaatwasser uit te schakelen voordat u de aanraaktoetsen schoonmaakt. Zo voorkomt u dat de knoppen per ongeluk worden geactiveerd.

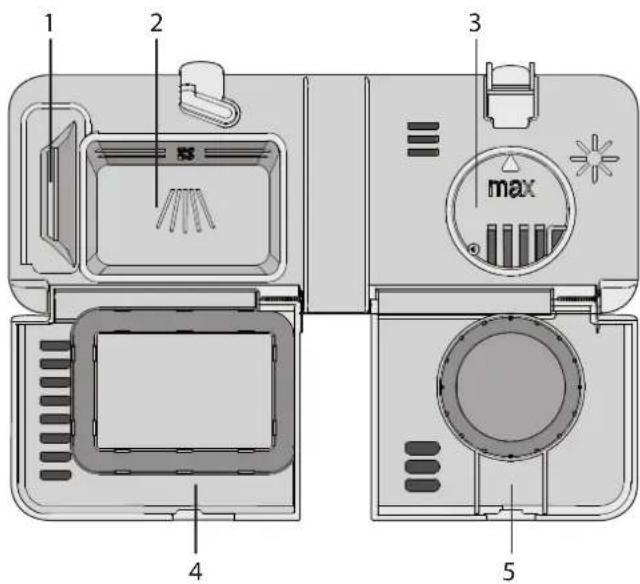

Doseerbakje

1. Voorwasmiddelbakje
2. Hoofdwasmiddelbakje
3. Spoelglansmiddelbakje
4. Deksel vaatwasmiddelbakje
5. Deksel spoelglansmiddelbakje

Economisch vaatwassen

Draai de vaatwasprogramma's uitsluitend bij volledige lading

Wacht met het starten van een programma totdat de vaatwasser vol is, zo bespaart u energie. Gebruik het Afspoelen programma om de vaat te spoelen en te ontdoen van nare geurtjes terwijl u wacht tot de vaatwasser helemaal vol is.

Draai de programma's op een lagere temperatuur

Indien de vaat slechts licht vervuild is, kunt u voor sommige programma's een lagere temperatuur selecteren. Zie ook het hoofdstuk Opties kiezen in het gedeelte Vaatwassen.

Kies een programma met Kort drogen

Kies Kort drogen om energie te besparen. U krijgt een beter droogresultaat als u de deur op een kier laat staan zodra het programma klaar is.

Spoel niet af met stromend water

Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

Kies een groen vaatwasmiddel

Lees de milieuverklaring op de verpakking!

Aansluiten op koud water...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluiten op warm water (max. 70 °C)

Indien u stadsverwarming, zonne-energie of geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt u de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Breekbare vaat

Sommig serviesgoed is niet vaatwasserbestendig. Dit kan diverse oorzaken hebben. Sommige materialen kunnen niet tegen de hoge temperatuur, andere kunnen door het vaatwasmiddel beschadigd worden.

Breekbare decoratie

Porselein met decoraties op het glazuur (het voorwerp voelt ruw aan) mag niet in de vaatwasser worden afgewassen.

Kristal / glas

Plaats de voorwerpen dusdanig dat deze elkaar niet raken tijdens het vaatwassen. Gebruik de laagst mogelijke wastemperatuur en het kortste programma. Selecteer Kort drogen. Antieke en zeer breekbare voorwerpen mogen niet in de vaatwasser worden afgewassen.

Op glas dat op hoge temperatuur in de vaatwasser wordt afgewassen, kan na verloop van tijd een grijze waas ontstaan die niet meer kan worden verwijderd. Was breekbare glazen af op een lage temperatuur en met een geringe dosis vaatwasmiddel.

Zilver

Zilveren en roestvrijstalen voorwerpen mogen niet in contact met elkaar komen, omdat het zilver daardoor kan verkleuren.

Bestek met gelijmde handvaten

Sommige lijmsoorten zijn niet vaatwasserbestendig. De handvaten kunnen dan losraken.

Hout

Houten voorwerpen mogen alleen in de vaatwasser worden afgewassen wanneer ze als vaatwasserbestendig zijn geëtiketteerd.

Aluminium

Aluminium kan zijn glans verliezen als het in een vaatwasser wordt afgewassen. Aluminium pannen van goede kwaliteit kunnen echter wel in een vaatwasser worden afgewassen, ook al zullen ze iets van hun glans verliezen.

Plastic voorwerpen

Was geen plastic voorwerpen af, die niet bestand zijn tegen hoge temperaturen.

Vaatwassen

Hieronder volgen stapsgewijs instructies om u te hMiddelste korf

optimale resultaten met uw vaatwasser te verkrijge De draadmand met sproeibuizen van de middelste ko

1 De korven op de juiste manier beladen

is geschikt voor lage voorwerpen zoals kopjes, kleine glazen of kommen. De bestekmand van de middelste korf biedt plaats aan soeplepels, gardes, serveerbestek water dergelijke.

Spoel het serviesgoed niet af met stromend water voordat u het in de vaatwasser plaatst. Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

Zie het hoofdstuk Breekbare vaat als u voorwerpen wilt afwassen, die mogelijk breekbaar zijn.

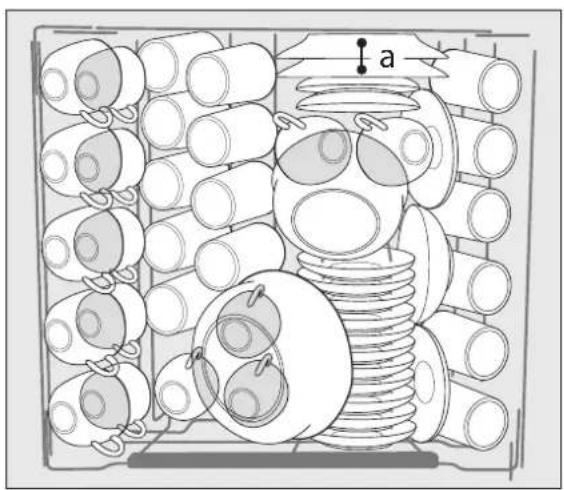

Bovenkorf

Plaats glazen, kopjes, schalen, borden en schotels in de bovenste korf. Wijnglazen plaatst u in het wijnglazenrek en messen in de messenhouder aan de rechterkant (indien aanwezig).

LET OP!

Zorg dat alle vuile oppervlakken naar binnen en naar beneden wijzen!

Doe geen kommen of kopjes

bestekkorf!

De twee korven die in de middelste korf zijn geplaat kunnen worden verwijderd om meer ruimte te creëren tussen de bovenste en onderste korven als er grote voorwerpen moeten worden afgewassen.

LET OP!

Plaats de bijgeleverde beschermkap als de draadmand met de sproeibuizen of de gehele middelste korf verwijderd wordt. Vergeet niet de beschermkap te verwijderen bij het terugplaatsen van de draadmand met de sproeibuizen of de gehele middelste korf. Zie het hoofdstuk Korven van de vaatwasser.

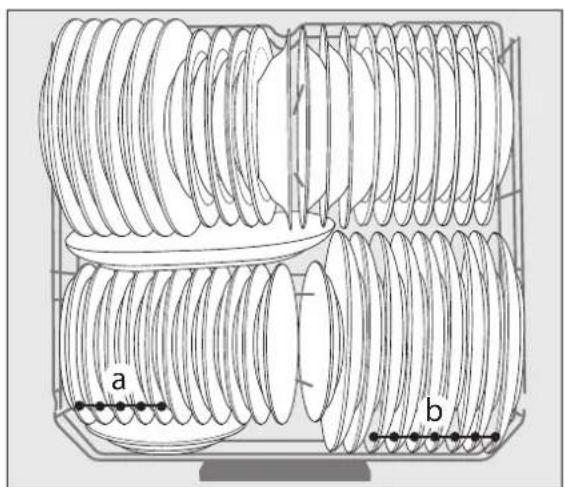

Onderste korf

Plaats borden, schalen, dienbladen, pannen en bestek (in de bestekmand) in de onderste korf. Doe de neerklapbare bordensteunen omlaag bij het afwassen van pannen.

Vaatwassen

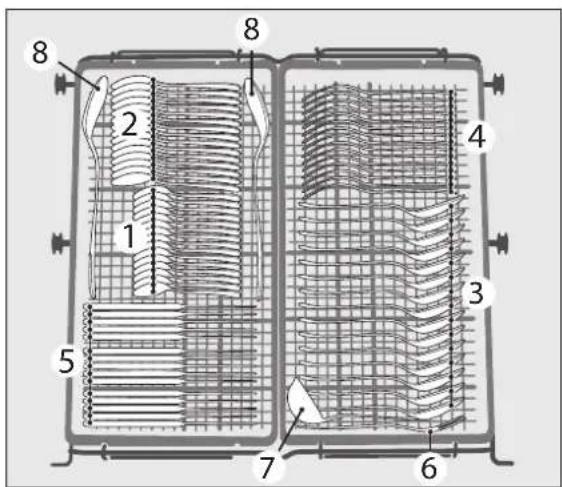

Bestekkorf

Plaats het bestek met de handvatten naar beneden,

behalve messen, en verdeel het bestek zo goed mogelijk. Zorg ervoor dat lepels niet in elkaar v bestekmand wordt in de onderste korf geplaatst.

LET OP!

Gebruik alleen vaatwasmiddelen voor de vaatwasser! Afwasmiddel mag niet gebruikt worden, omdat het daarbij gevormde schuim een effectieve werking van de vaatwasser belemmert.

WAARSCHUWING!

Messen en andere voorwerpen met scherpe punt moeten ofwel met de punten naar beneden in bestekmand worden geplaatst ofwel horizontaal in andere korven.

Vaatwastabletten

Breek de tablet in twee stukken als het deksel van vak moeilijk dicht gaat. Als het deksel te strak zit correct open kan gaan, is het mogelijk dat de afgift het vaatwasmiddel niet correct plaatsvindt.

Plaats geen bestek dat van verschillende materialen

gemaakt is - zoals zilver en roestvrij staal - op plek (kans op verkleuring).

De bestekmand heeft een neerklapbaar gedeelte midden voor kleine of smalle voorwerpen, zoals hulpstukken van elektrische mixers.

LET OP!

Hezegetbruik van vaatwastabletten wordt niet aangeraden voor korte programma's (korter dan 75 nminuten). Gebruik daarvoor liever poeder of een vloeibaar vaatwasmiddel.

2 Controleer dat de sproeiarmen kunnen draaien

3-in-1 / alles-in-eén vaatwasmiddel

vrijes de aanwijzingen voor deze producten aandachtig door. Mocht er nog iets onduidelijk zijn, neem dan contact op met de fabrikant van het reinigingsmiddel.

Voeg vaatwasmiddel toe

4 Druk op de hoofdschakelaar totdat het display gaat branden

De hoeveelheid toe te voegen vaatwasmiddel hangt af van de waterhardheid.

Houd u aan de aanwijzingen op de verpakking vaatwasmiddel. Deze vaatwasser bevat een waterontharder, dus gebruik een dosering vaatwasmiddel en spoelglansmiddel die geschikt is zacht water.

Te veel vaatwasmiddel kan leiden tot minder effectief

afwassen en is ook belastender voor het milieu.

Doe het vaatwasmiddel in het vaatwasmiddelvak.

één vak voor de voorwas en één voor de hoo het hoofdstuk Doseerbakje). Als u geen tabletten gebruikt, doe dan een kleine hoeveelheid vaatwasmiddel in het voorwasvak. Neem contact met de fabrikant van het vaatwasmiddel als u v hebt over het vaatwasmiddel.

van kies een programma

Druk een of meerdere keren op de programmakiezer totdat het symbool voor het voor door u gewenste programma op het display weergegeven wordt.

Er is Auto programma

De vaatwasser kan meten hoe vervuild de vaat is e stelt het waterverbruik en de temperatuur daarop af. Wanneer de vaatwasser pas is geïnstalleerd, moet he Programma vijfmaal worden gedraaid voordat het ragen astellen compleet is en de beste resultaten oplevert.

WAARSCHUWING!

Kinderen moeten onder toezicht blijven - vaatwasmiddel is bijtend!

Vaatwassen

Tijd programma

Het programma past zich aan de opgegeven bedrijfsduur of eindtijd aan. Bij dit programma is belangrijk de juiste tijd te kiezen voor de vervuilingsgraad van de vaat.

Licht vuile vaat0:30-1:15

Voor het instellen van de programmatijd zie het hoofdstuk Opties kiezen.

Intensief programma

Programma voor zeer vuile vaat zoals pannen, braadpannen en ovenschalen. Als er na deze va ruimte over is in de vaatwasser, kunt u borden dergelijke toevoegen.

Normaal programma

Gebruik dit programma voor normaal vuile vaat, ook serviesgoed met opgedroogde resten, zoals borden, dienbladen, kopjes, glazen enz.

Dagelijks programma

Een programma dat geschikt is voor de dagelijkse. Dit programma kan ook opgedroogde etensresten verwijderen, maar is niet geschikt voor de verbran- etensresten op bijvoorbeeld ovenschalen.

Kort programma

Dit programma wordt gebruikt voor licht vuile glaz serviesgoed, bijvoorbeeld koffiekopjes.

Extra kort programma

Een kort programma van ongeveer 15 minuten m acceptabele resultaten voor de zeer licht vervuilde

Kwetsbare vaat

Als de vaat niet erg vuil is, kunt u kiezen voor K vaat. Dit programma is bedoeld voor glaswerk en porselein dat even tevoren gebruikt is en waarvoor een krachtig programma nodig is.

Dit programma kan gebruikt worden voor breekbare vaat. Selecteer Kort drogen als u extra voorzichtig w zijn. Zie ook het hoofdstuk Breekbare vaat.

Eco programma

Gebruik deze mogelijkheid als u energie wilt besparer Voor normaal vuile vaat.

Bovenkorv

Als er alleen kopjes en glazen in de bovenste korf at nog die hoeten worden afgewassen, kunt u dit programma gebruiken. Licht vuile vaat kan ook in de onderste geplaatst worden.

Onderkorf

Maar u alleen borden en bestek in de onderste korf afwassen, kunt u dit programma gebruiken. Licht vuile vaat kan ook in de bovenste korf geplaatst worden.

Gemengde vaat

Dit vaat was programma wordt gebruikt voor licht vervuilde vaat in de bovenkorf en zwaar vervuilde va de onderkorf. Dit programma heeft een extra voor en heeft een langere programmatijd dan Onderkorf.

Afspoelen/Drogen

ZEN programma heeft een spoelgang met verwarmen e drogen. Dit programma is geschikt als u bijvoorbeeld jam wilt maken en de schone glazen potten wilt sp en verwarmen.

Afspoelen

Dit programma wordt gebruikt om serviesgoed te spoelen terwijl u wacht tot de vaatwasser helemaal \ is.

Vaatwassen

Programmatabel

	Opties	Programsen	Hoofdwas (°C)	Aantal spoelingen	Eind-spoeltemperatuur (°C)	Verbruikswaarden1)
						Koud water2)		Heet water3)
						Afwastijd (circa uur:minuten)	Energie (circa kWh)	Afwastijd (circa uur:minuten)	Energie (circa kWh)	Waterverbruik (liter)
Auto										13-240,7-1,01:4
										11-190,4-1,20:3
Intensief programma	-	2	55	3	60	3:20	1,4	3:00	0,7	18
Normaal programma4)	-	0	60	2	60	3:05	1,2	2:50	0,8	11
Normaal programma	8	2	65	3	65	2:30	1,5	2:15	0,9	18
Dagelijks programma	-	1	60	2	65	1:40	1,3	1:30	0,8	13
Kort programma	-	0	30	2	-	0:20	0,2	0:20	0,1	10
Extra kort programma	-	0	30	2	-	0:15	0,2	0:15	0,1	10
Kwetsbare vaat	-	1	40	2	50	1:40	0,9	1:25	0,2	14
Eco	-	1	55	2	55	2:40	1,0	2:20	0,6	13
Bovenkory	-	1	55	2	60	2:25	1,2	2:05	0,6	14
Onderkory	-	1	55	2	60	2:25	1,2	2:05	0,6	14
Gemengde vaat	-	2	55	2	60	2:50	1,2	2:30	0,6	16
Afspoelen/Drogen	###	0	-	1	50	0:45	0,5	0:40	0,4	4
Afspoelen	-	0	-	1	-	0:06	0,01	0:06	0,01	4

1) Het verbruik verschilt afhankelijk van factoren zoals de watertoevoertemperatuur, de omgevingstemperatuur, de hoeveelheid serviesgoed en de geselecteerde
opties.
2) Aansluiten op koud water, circa 15 °C.
3) Aansluiten op heet water, circa 60 °C.
4) De prestatiegegevens voor het energielabel zijn op basis van dit programma. Deze programmaselectie voldoet ook aan de vereisten voor het Zwaan-ecokeurmerk.

Vaatwassen

Opties kiezen

Om een optie te kiezen, drukt u op één optieknoppen. Het veld onder de knop licht als deze optie geactiveerd wordt. De beschikbare hangen af van het gekozen programma. Wanneer programma heeft opgestart, worden de door u g opties opgeslagen voor de volgende keer dat u hetzelfde programma wilt gebruiken. Een uitzonderd is de optie Uitgestelde start.

Hoge temperatuur

Activeer deze optie voor betere vaatwasresultaten. machine maakt dan gebruik van een hogere temperatuur voor de hoofdwas. Deze optie kan worden geactiveerd als de optie Turbo is gesele

Als u de lagere temperatuur wilt gebruiken, druk opnieuw totdat het veld onder de knop wordt uitgeschakeld.

U kunt de temperatuur als volgt variëren:

#

#

10

[NO TEXT]

#

Eco

图

[Non-Text]

图

55 °C/ 70 °CIntensief programme: stellen.

60 °C/ 65 °CNormaal 2. Druk op Start/Stop . De vaatwasser telt met hele dreh af en start na de gekozen startvertraging.

60 °C/ 65 °CDagelijks Houd Start/Stop drie seconden ingedrukt als u de op programma. Uitgestelde start wilt annuleren.

30 °C/ 60 °CKort programma:

30 °C/ 60 °CExtra kort programma: Vergeet niet op de Start/Stop-toets te drukken om h 40 °C/ 50 °CKwetsbare vaatprogramma te starten.

55 °C/ 60 °CEco programma: Set Kies tijd

55 °C/ 65 °CBovenkorv: Druk meerdere keren op de optieknop of houd deze ingedrukt om de door u gewenste programmatijd in 1 stellen voor Tijd programma. U kunt een programmatij kiezen tussen 30 minuten en 3 uur.

55 °C/ 65 °CGemengde veat: Turbo

van Lang drogen

Als u de optie Lang drogen activeert, wordt het op resultaat verbeterd door een hogere temperatuur bij de laatste spoelbeurt en een langere droogfase. Hierdoor neemt het energieverbruik iets toe. Deze optie kan in combinatie met alle programma's worden gebruikt, behalve Auto programma, Tijd programma, Afspoelen/Drogen en Afspoelen. Deze optie kan niet worden geactiveerd als de optie Turbo is geselecteerd. Indien u een programma met Kort drogen wilt, druk opnieuw totdat het veld onder de knop wordt uitgeschakeld.

iet ctoord.Uitgestelde start

Als van Uitgestelde start kiest, zal de vaatwasser 1-24 nadat u op de knop Start/Stop hebt gedrukt, starten.

1. Druk eenmaal op de knop om Uitgestelde start t activeren. Druk meerdere keren op de knop of ho deze ingedrukt om het door u gewenste aantal ur

ogramma: stellen. 2. Druk op Start/Stop . De vaatwasser telt met hele ogramma: uren af en start na de gekozen startvertraging.

Houd Start/Stop drie seconden ingedrukt als u de op rogramma. Uitgestelde start wilt annuleren.

limia. LET OP!

programma: Vergeet niet op de Start/Stop-toets te drukken om h programma te starten.

Set Kies tijd

Druk meerdere keren op de optieknop of houd deze ingedrukt om de door u gewenste programmatijd in 1 stellen voor Tijd programma. U kunt een programmatij kiezen tussen 30 minuten en 3 uur.

vaat: Turbo

Deze optie verkort de programmatijd, maar verbruikt meer energie en water. Deze functie kan worden gekozen bij de programma's Intensief programma, Normaal programma, Dagelijks programma, Bovenkorv, Onderkorf en Gemengde vaat.

7 Druk op Start/Stop en sluit de del

Op het display wordt driemaal knipperend de resterende tijd aangegeven ten teken dat het programma opgestart is. Sluit de deur goed, anders start de vaatwasser niet. Op het display staat als de deur openstaat.

Vaatwassen

LET OP!

Als de machine niet start binnen 2 minuten m laatste knop is ingedrukt, wordt op het display wederom het laatst uitgevoerde programma weergegeven.

Resterende tijd

Nadat u een programma en opties heeft geselecteerd. Als het vaatwasprogramma niet voltooid was, gaat het geeft het display aan hoe lang het programma de vorige onderbroken programma verder zodra de stroomtoevoer keer duurde. De resterende tijd wordt geactualiseerd hersteld is. nadat het water voor de eindspoeling verwarmd is.

Dit kan per geval enigszins verschillen afhankelijk de temperatuur van het instromende water, de hoeveelheid vaat, de omgevingstemperatuur en and factoren.

LET van OP!

Tijdens het drogen wordt het programma onderbroken Indien de stroom wordt uitgeschakeld of de deur lang dan 2 minuten geopend blijft.

LET OP!

Bij de eerste keer dat een programma wordt kan de weergegeven resterende tijd misleidend omdat de vaatwasser een schatting van de tijd. Wanneer u het programma een tweede keer d' zal de vaatwasser de resterende tijd berekenen basis van de vorige duur van het programma.

Na het vaatwassen

ge! un, Als het programma is beëindigd, verschijnt "End" zijn, op het display.

Oaakt het einde van het programma aan te geven, w aak ook een zoemtoon afgegeven. Zie het hoofdstuk in stellingen, waar beschreven wordt hoe deze functie kan worden veranderd.

Een programma stoppen of wijzigen

Als u van programma wilt veranderen nadat de vaatwasser gestart is, open dan de deur en h

Om het einde van het programma aan te geven, ga ook een statuslampje branden. Zie het hoofdstuk Statdelamp.

knop Start/Stop gedurende drie seconden ingedru Gebruik meer vaatwasmiddel als de deksel van vaatwasmiddeldoseerbakje open is gegaan. Kies vervolgens een ander programma, druk op Start en sluit de deur.

.Wanneer de machine klaar is, verbruikt deze alleen stand-bystroom. Als u de stroom geheel wilt uitschakelen, zet de vaatwasser dan uit met behulp do hoofdschakelaar. Draai de waterkraan elke keer na gebruik dicht.

Instellingen

Om het instellingenmenu te openen:

1. Open eerst de deur. Schakel de vaatwasser uit met de hoofdschakelaar (ingedrukt houden). knop los.
   Houd de hoofdschakelaar ingedrukt totdat het display oplicht.2.
   Druk binnen vijf seconden op de programmakiezer en de knop Lang drogen en houd deze
   Laat de knoppen los wanneer op het display wordt weergegeven.4.

PROG +

TIPS!

Druk zorgvuldig op de symbolen om te voorkomen dat u per ongeluk een andere knop act het nogmaals als u het instellingenmenu de eerste keer niet kunt openen.

Drukken om de ingestelde waarde op te slaan en verde

Huidige instelling.

te gaan naar de volgende instelling.

Huidige ingestelde waarde.

Drukken om door de ingestelde waarden te bladeren.

U kunt nu de volgende instellingen veranderen:

knop

(Uit)

(Aan)

Kinderslot

(knopblokkering)

BeschrijvingInstellingenOptiesDruk op de

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten.

Druk tegelijkertijd op Hoge temperatuur en Lang drogen om de toetsvergrendeling tijdelijk te deactiveren wanneer u de vaatwasser wilt starten. De toetsvergrendeling wordt na 2 minuten automatisch weer ingeschakeld.

Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende Als u geen andere instellingen wilt wijzigen, houdt u Start/Stop ingedrukt om door het hele inste te bladeren.

(Uit)

Zoemervolume

De vaatwasser geeft een zoemtoon af bij het einde van een programma of bij een storing.

(Laag)

(Hoog)

Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PROG	3: 0 (Uit)		Met dit geluid wordt elke ingedrukte toets bevestigd.
	3: 1 (Laag)
	3: 2
	3: 3
	3: 4 (Hoog)
START STOP	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PROG	5:- 1 (Laag)	LCD-contrast	Voor het bijstellen van het contrast van het display op het paneel.
	5: 0
	5: 1
	5: 2
	5: 3 (Hoog)
START STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PROG	6: 0 (Uit)		Dosering spoelglansmiddel.Spoelglansmiddel
	6: 1 (Lage dosering)
	6: 2
	6: 3
	6: 4
	6: 5
	6: 6 (Hoge dosering)
START STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRO	☐ (Uit)	TAB(3-in-1/alles-in-eén vaatwas middel)	Deze optie kan geactiveerd worden bij gebruik van een 3-in-1/alles-in-eén vaatwasmiddel. Het vaatwas-programma past zich automatisch aan om iedere keer voor de best mogelijke afwas- en droogresultaten te zorgen. Wanneer u deze optie deactiveert, keert de vaatwasser terug naar de normale functie voor alle programma.Wanneer deze optie geactiveerd wordt, hoeft er geen spoelglansmiddel te worden toegevoegd, aangezien het spoelglansmiddel bij deze optie geblokkeerd is. Ook wordt een kleinere hoeveelheid zout aan de waterontharder toegevoegd.LET OP!Om goede vaatwasresultaten te kunnen behalen, is het essentieel om te controleren welk vaatwas-middel of alles-in-eén product het best aan uw wensen voldoet! Lees de instructies op de verpakking van het vaatwasmiddel zorgvuldig voor informatie over het gebruik. Houd u altijd aan de gebruiksaanwijzing of de informatie op de verpakking van het vaatwasmiddel!
	☐ (Aan)
START STOP	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRC	B: □(Zacht water)	Waterhardheid	Als uw vaatwasser is uitgerust met een wateronthar-der, moet u deze instelling wellicht wijzigen afhanke-lijk van de waterhardheid. Neem contact op met u plaatselijke waterleidingbedrijf voor informatie over de waterhardheid. Waterhardheid wordt weergege-ven in de volgende schalen: De Duitse schaal voo waterhardheid (°dH) en de Franse schaal voor wa-terhardheid (°fH). 0=lage waterhardheid.
	B: 1
	B: 2
	B: 3
	B: 4
	B: 5
	B: 6
	B: 7
	B: 8
	B: 9(Hard water)
STARTSTOP	Druk op Start/Stop om het instellingenmenu te verlaten.

Statuslamp

Het statuslampje onder op de vaatwasser geeft informatie weer door middel van 3 verschillende kleuren. Stel het statuslampje zodanig in dat het duidelijk zichtbaar is door de doorzichtige plastic strip in te drukken of uit te trekken.

Blauw

Meer laden. Het programma is gestart, maar u kunt nog wel meer vaat laden.

Rood

Niet laden. U moet geen vaat meer laden (kans op slechter vaatwasresultaat).

Knipperend rood

Dit betekent een storing. Zie ook de hoofdstukken Foutmeldingen en Problemen verhelpen.

Groen

Leeghalen. Het vaatwasprogramma is voltooid. Standbylamp gedurende twee uur.

Onderhoud en reiniging

De kuip van de vaatwasser is gemaakt van roestvrij Draai de hendel eenmaal linksom.

staal en blijft door normaal gebruik schoon. Maar als u

hard water heeft, kan er kalkaanslag in de vaatwasser

optreden. Als dit gebeurt, draai dan het Normaal

programma programma op hoge temperatuur en met

twee eetlepels citroenzuur in het vaatwasmiddelvak

(zonder vaat in de machine).

Sproeiarm

1x

Leidingdeel

1. Breng het leidingdeel recht omhoog met de hende Haal het groffilter los om het leidingdeel te reinige

2. Verwijder en reinig het fijnfilter.

3. Plaats in omgekeerde volgorde terug. Zorg ervoor dat de randen goed aansluiten wanneer u het fijnfi terugplaatst.

Fijnfilter Groffilter

Groffilter

Het groffilter houdt grotere voedselresten tegen, die niet door de afvoerpomp kunnen. Leeg indien nodig het groffilter.

1. Breng het groffilter met de hendel omhoog.

2. Leeg het groffilter. Denk eraan het filter terug te plaatsen!

3. Vergrendel het filter op zijn plaats door de hendel rechtsom in de stopstand te draaien. De hendel di recht uit de vaatwasser te steken.

Fijnfilter

Resten die zich op het fijnfilter verzamelen, worden automatisch bij iedere afwasbeurt weggespoeld.

Daarnaast moeten echter zowel het fijnfilter als het bijbehorende leidingdeel enkele malen per jaar gereinigd worden.

1x

LET OP!

De vaatwasser mag niet worden gebruikt zonder het filter op zijn plaats!

Het vaatwasser kan minder efficiënt worden als het groffilter verkeerd geplaatst wordt.

Onderhoud en reiniging

Afvoerpomp

U kunt de pomp bereiken vanaf de binnenkant van de vaatwasser. vergeet niet om het montagestuk weer terug te plaatsen

1. Sluit de vaatwasser van de elektriciteit af door stekker uit het wandstopcontact te trekken!
2. Verwijder het groffilter en leidingdeel.
3. Verwijder het kleine gele montagestuk aan de linkerkant van de onderafvoer (zie onderstaande afbeelding).

LET OP!

van de vergeet niet om het montagestuk weer terug te plaatsen.

1. Door uw vinger in het gat te steken, kunt u het pomprotorblad draaien en zo eventueel vastzittende resten losmaken.
2. Plaats het montagestuk en de filters terug.
3. Sluit de machine weer aan.

Wanneer de vaatwasser niet start en een zoemend geluid maakt, is de overloopbeveiliging geactiveerd.

• Draai de waterkraan dicht.
• Verwijder de stekker uit het stopcontact
• Dan dient u contact op te nemen met de service-afdeling.

Onderste sproeiarm

Openingen en lagers kunnen soms verstopt raken.

1. Trek de onderste sproeiarm recht omhoog om de: los te maken.
2. Verwijder eventuele resten met een naald of iets dergelijks. De sproeiarmen hebben ook openingen aan de onderkant.

Onderhoud en reiniging

Bovenste sproeiarm

1. Trek de korf eruit.
2. Draai de lagers van de sproeiarm los, zoals afgebeeld om de sproeiarm van de bovenste kort los te maken.

1. Reinig de bovenste sproeiarm op dezelfde manier als de onderste sproeiarm.
2. Plaats de sproeiarm terug en draai de lagers van de sproeiarm weer stevig vast.

Reinigen van de middelste korf

1. Trek de korf eruit.
2. Controleer de gaten in de sproelbuis.

Deur

Wanneer u de rand van de deur reinigt, gebruik dan alleen een licht bevochtigde doek (indien nodig met een beetje schoonmaakmiddel).

WAARSCHUWING!

Gebruik geen spuitbus of iets vergelijkbaars rondom de deurvergrendeling. Dit ter voorkoming dat water in de deurvergrendeling doordringt en in contact komt met de elektrische onderdelen.

Het drogen gaat sneller als u spoelglansmiddel Wanneer het spoelglansmiddel moet worden bij gaat het bovenstaande symbool op het display

Spoelglansmiddel bijvullen

Het spoelglansmiddel wordt als volgt bijgevuld:

1. Open het deksel van het spoelglansmiddelv

1. Vul voorzichtig spoelglansmiddel bij. Vul het spoelglansmiddel slechts bij tot het aangegeven niveau max.

1. Veeg eventueel gemorste resten spoelglansmiddel rond het vakje weg.
2. Doe de deksel stevig dicht.

LET OP!

Na het bijvullen, kan het enige tijd duren voordat het symbool weer uitgaat.

Selecteer een dosis

Het doseerbakje voor spoelglansmiddel kan worden gehrijkt gesteld tussen 0 (uit) en 6.

Verhoog de dosering spoelglansmiddel:

- Als er watervlekken op het serviesgoed zitten.

Verlaag de dosering spoelglansmiddel:

- Als er een kleverige witte of blauwe film op het serviesgoed zit. - Als er strepen op het serviesgoed zitten. - Opeenhoping van schuim. Als u zeer zacht water heeft, kunt u het spoelglansmiddel verdunnen met 50:50 water.

Stel de dosering in

Het hoofdstuk Instellingen beschrijft het instellen van de dosering van het spoelglansmiddel.

Zout

Als het zout op is, draai dan de deksel los en vi zoutvak met zout. U hebt alleen de eerste keer wat

Wanneer het zout moet worden bijgevuld, gaat bovenstaande symbool op het display branden.

hetodig! Veeg het deksel af en draai het stevig vast. het Normaal programma programma op hoge temperatuur, zodat alle eventuele zout uit de vaatwass wordt gespoeld.

Vul zout bij

Voordat u een vaatwasser gaat gebruiken met een waterontharder, moet u het zoutbakje met zout vullen. Gebruik grofkorrelig zout of een speciaal zout voor vaatwassers.

LET OP!

Vul het zout bij net voordat u een programma draait. Ter voorkoming van roestvlekken moet de vaatwasser onmiddellijk na het bijvullen van zout worden doorgespoeld.

Ga de eerste keer als volgt te werk:

Deksel zoutvak

1. Draai de deksel los zoals afgebeeld.

2. Plaats de bij de vaatwasser geleverde trechter LET hop! vulgat van het zoutvak. Giet allereerst ongeveer 1 l water naar binnen. Na het

3. Voeg vervolgens zout toe, maximaal 1,5 kg, symbol weer uitgaat. het vak vol is.

4. Veeg overtollig zout weg, zodat de deksel weer stevig kan worden vastgedraaid.

5. Draai het Normaal programma programma op temperatuur, zodat alle eventuele zout uit de vaatwasser wordt gespoeld.

WAARSCHUWING!

Nooit vaatwasmiddel in het zoutbakje doen. Dit zal (waterontharder onherstelbaar beschadigen!

Foutmeldingen

		ActieType foutDisplay
F: 10	Te veel water	Dan dient u contact op te nemen met de sce-afdeling.
F: 11	Storing waterafvoer	Zie "Mogelijke oorzaken" in het hoofdstuk Problemen verhelpen.
F: 12		Controleer of de waterkraan openstaat.Storing bi
F:40		Doe de kraan dicht en bel de servicedienstLe

Zet de machine uit met behulp van de hoofdschakelaar en zet deze vervolgens weer aan, zodat de het display verdwijnt.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
		Verwijder de armen en reinig deze.De spr
		Controleer of de vaat de sproeiarmen niet blokkeert.
	een beperkt houdbaar product.	Vermijd grote verpakkingen.Oud vaatwasmiddel
	Onjuiste dosis vaatwasmiddel.	Doseer afhankelijk van de waterhard-heid. Als u veel te veel of veel te wein vaatwasmiddel gebruikt, zullen de vaat-wasresultaten tegenvallen.
	Vaatwasprogramma te zwak.	Kies een hogere temperatuur of een krachtiger programma.
	Vaat onjuist geladen.	Bedek porselein niet met grote schalen of soortgelijke voorwerpen Zet geen zeer hoge glazen in de hoeken van de korven.
	Glazen en kopjes zijn tijdens het gramma omgevallen.	Plaats- de vaat zodanig dat deze goed blijft staan.
	Het filter is niet correct geplaats	Draai het filter stevig vast. Zie het hoofdstuk Onderhoud en reiniging.
	De waterontharder lekt zout.Vlekke	Cordfolevarasof opethedekerwsvegoedhet zoutvak goed is aangedraaid. Neem anders contact op met de serviceafdeling.
		Zie het hoofdstuk Instellingen.Onjuist ingeste
	Onjuiste dosering spoelglansmiddel.	Zie de hoofdstukken Spoelglansmiddel en Instellingen.
		Vul zout bij. Zie het hoofdstuk Zout.Zoutva
	Een te hoge temperatuur en/of te Waasekristal af op een lage temperatuur vaatwasmiddel kan intekeningen veroor- met een bescheiden dosis vaatwas-zaken op kristal. Dit kan helaas middel. Neem contact op met de fabri-verholpen, maar alleen voorkomen kant van het vaatwasmiddel.
op het serviesgoed.	Dosering spoelglansmiddel te hoog	Verlaatij een doeverige Zwittedeof hooftdstak-film ken Spoelglansmiddel en Instellingen. Als u zeer zacht water heeft, is het wel licht aan te raden het spoelglansmiddel te verdunnen met 50:50 water.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
Vlekken op roestvrij staal of zilverdeepaalde voedingsmiddelen zoals mosterd, mayonaise, citroen, azijn, en dressings kunnen vlekken verken op roestvrij staal als u ze zitten.	Spoel deze soorten voedingsmiddelen afzoals u de vaatwasser niet onmiddellijk dazr- Waarom niet het Afspoelen programmog gebruiken.
	Alle roestvrij stalen voorwerpen vlekken op zilveren voorwerpen zaken, indien deze met elkaar inijdontachet vaatwassen. komen tijdens het vaatwassen. Alumini- um kan ook vlekken op de vaat veroor- zaken.
Vlekken na het wassen.	Lippenstift en thee kunnen moeilijk wassen zijn. Gebruikte een vaatwasmiddel met een bleekmiddel.
Ratelend geluid tijdens het vaatwaaservaat is niet goed geladen sproeiarmen draaien niet.	Controleer of het serviesgoed stevig staat. Laat de sproeiarmen ronddraaien om te controleren of deze kunnen draaien.
De vaatwasser start niet.	U bent vergeten de hoofdschakelaat te schakelen. Houdn de hoofdschakelaar ingedrukt totdat het display oplicht.
		Controleer dit.De deur is niet goed geslotte
	veerd.	Controleer dit.Er is een zekering/onderbreker
		Controleer dit.De stekker zit niet in het s
		Controleer dit.De waterkraan is dicht.
		Controleer dit.Overloop/lekken.
	Er klinkt een zoemend geluid (de Drafvoerde waterkraan dicht. Trek de pomp) uit de vaatwasser, dat niet stektept uit het stopcontact en bel de wanneer de stroom wordt uitgezeterviedienst.
	Let erop dat de optie Uitgestelde hostart Start/Stop drie seconden inge- niet wordt geselecteerd.
1 minuut verschijnt op het displayet programma duurt langer dan wacht.	Gven actie. De volgende keer dat het programma wordt gebruikt, wordt de gecorrigeerde tijd weergegeven.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
	Verstopte afvoerslang.Er blijft water	Maak de vaatverslang aanter bij de aansluiting op de sifon van de gootsteen. Controleer of er geen vuil vastzit. Is het kegelvormige deel van de opening van de leiding afgesneden op een binnendiameter van ten minste 14 mm?
	Knik in de afvoerslang.	Controleer of er geen knikken of scherpe bochten in de slang zitten.
		Reinig het groffilter en het fijnfilter.De filter
	Vuil in de afvoerpomp.	Reinig de afvoerpomp. Zie het hoofdstuk Onderhoud en reiniging.
Vieze geur in de vaatwasser.	Vuil rond de afdichtingen en in ken	Reinig met een afwasborstel en een weinig schuimend schoonmaakmiddel.
	Er zijn gedurende lange tijd pro- ma's geselecteerd met een lage ratuur.	Danai circa eenmaal per maand ook een programma met een hogere tempera-tuur.
		Activeer de optie Lang drogen.Droogvermoge
		Laad de vaatwasser volledig.De vaatwasser
	Spoelglansmiddel moet worden bij vuld of de dosering is te laag	deal spoelglansmiddel bij of verhoog de dosenijd. spoelglansmiddel. Zie de hoofdstukken Spoelglansmiddel en In-stellingen.
		Zet de deur een stukje open zodra het programma klaar is.
	De korven zijn niet juist geplaats	Detrolegaat of niet doorven correct horizon-taal geplaatst zijn en dat de wateraan-sluiting van de middelste korf aansluit op de desbetreffende sproebuis.
		Controleer of de vaat niet zodanig ge-plaatst is dat de korven niet op hun ple zitten.
De aanraaktoetsen reageren niet worden ingedrukt.	dls hebt de aanraaktoetsen te sn openen van de deur ingedrukt.	Wachat leven en probeer het dan nog-maals.
	Vuil op de aanraaktoetsen.	Veeg af met een droge of enigszins vochtige doek.
	[6Kx3] als dit symbool op het display ver plicht.schijnt, staat de deur niet ver genoeg	Zet de deur verder open totdat het dis-play verplicht.
		Zie het hoofdstuk Instellingen.Kinderslot (kno)

Informatie voor testinstituut

Energielabel

EN 50242Europese teststandaard:

15Aantal standaard plaatsinstellingen:

Normaal programma, geen optiesVaatwasprogramma's:

Koud water 15 °CAansluiting:

IEC 60704-2-3Testmethode voor geluidsmeting:

Doseringen tijdens tests

Conform EN 50242Vaatwasmiddel:

7,5 gramVoorwas:

30 gramHoofdwas:

Conform EN 50242Spoelglansmiddel:

5Dosering spoelglansmiddel:

Laden van de vaatwasser

Controleer of de bovenkorf in de laagste stand staat. Zie het hoofdstuk Korven van de vaatwasser.

eia
b gehakt

Informatie voor testinstituut

Vergeet niet de beschermkap van de middelste korf, helemaal achterin de machine, terug te plaatsen. Zie Korven van de vaatwasser.

Technische informatie

Informatie op energielabel

Informatieblad, conform Gedelegeerde Verordening (EU) nr. 1059/2010 van de Commissie.

ASKO

	D5554Modelbenaming:
Aantal standaard plaatsinstellingen:	151) AEnergie-efficiëntieklasse:
Jaarlijks energieverbruik (AE)	342 kWh per 2) jaar
	1,20 kWhEnergieverbruik van de standaard reinigingscyclus
(E):
Stroomverbruik
o :	0,95 WUit-modus (P
1 :	0,95 WStand by-modus (P
Jaarlijks waterverbruik (AW)	2940 liter per 3) jaar
Droogefficiëntieklasse:	A4)
Vaatwasprogramma's:	Normaal programma, geen 5) pties
1 :	185 minutenProgrammatijd voor de standaard reinigingscyclus:
	OneindigDuur van de stand by-modus (T
	44 dB(A) re 1 pWGeluidsniveau:
	Ingebouwd productConstructie:

1) Conform standaard, EN 50242.

2) Op basis van 280 standaard reinigingscycli met een koudwateraansluiting en verbruik overeenkomstig de

energiebesparende modus. Het daadwerkelijke energieverbruik hangt af van hoe de machine wordt gebruikt.

3) Op basis van 280 standaard reinigingscycli. Het daadwerkelijke waterverbruik hangt af van hoe de machine wordt gebruikt.

4) Op een schaal van G (minst efficiënt) tot A (meest efficiënt).

5) Dit vaatwasprogramma is de standaard reinigingscyclus die wordt gebruikt voor de informatie op het energie- label. Het programma is bedoeld voor normaal vuile vaat en is het meest effectieve programma wat energie- en waterverbruik betreft.

Technische gegevens

Hoogte:	857-915 mm
Breedte:	596 mm
Diepte:	550 mm
Gewicht:	53 kg
Waterdruk:	0,03-1,0 MPa
	0,3-10 kp/cm2
	3-100 N/cm2
Elektrische aansluiting:	Zie typeplaat
Nominaal vermogen:	Zie typeplaat

1) Het gewicht kan verschillen door verschillen in de specificatie.

Installatie

Het is belangrijk dat u de onderstaande instructies en

aanwijzingen goed doorleest en opvolgt. Voer de

installatie en aansluiting uit volgens de afzonderlijke

installatiehandleiding.

WAARSCHUWING!

Draai de watertoevoer dicht waneer u bezig bent me de installatie van de vaatwasser!

Veiligheidsinstructies

- Aansluitingen op elektriciteit, water en afvoer moeten

door een erkende vakman worden uitgevoerd. WAARSCHUWING!

- De aanleg van elektriciteit, water en afvoer moet.

werkzaamheden moet de stekker uit het stopcontac

worden uitgevoerd door een gekwalificeerd persoon.

orden getrokken of moet de stroom worden geschakeld!

• Volg altijd de geldende voorschriften op voor wat

geschakeld!

afvoer en elektriciteit.

- Een onjuiste of gebrekkige installatie kan leiden to

hsportbescherming voor de deur

hoger verbruik van energie, water en vaatwasmiddel,

geet niet de transportbescherming voor de deur te vijderen bij het uitpakken van de vaatwasser.

wat kan leiden tot hogere kosten en slechte verg

vijderen bij het uitpakken van de vaatwasser.

vaatwasresultaten. Volg de aanwijzingen om het

geluid van de machine te beperken.

- Wees voorzichtig tijdens de installatie! Draag

veiligheidshandschoenen! Zorg dat er altijd iemand is om u te helpen!

- Plaats een waterdichte beschermende schaal op de

vloer onder de vaatwasser om schade door waterlekkage te voorkomen.

- Voordat u de vaatwasser op zijn plaats schroeft,

dient u deze te testen door het Afspoelen

programma te draaien. Controleer of de vaatwasser

zich met water vult en dit weer afvoert. Controleer ook of er geen aansluitingen lekken.

2x

Installatie

Instellingen

• De afmetingen van uitsparing en aansluiting wo gegeven in de afzonderlijke installatiehandleiding. Controleer voordat u met de installatie begint afmetingen juist zijn.
• Zorg voor een stevige ondergrond waarop de vaatwasser wordt geplaatst. Stel de voetjes af, de vaatwasser waterpas staat. Draai de borgm vast.

Afvoeraansluiting

Zie de afzonderlijke installatiehandleiding voor de benodigde gegevens.

De afvoerslang mag worden uitgeschoven tot max 3 m (de totale lengte van de afvoerslang mag zijn dan 4,5 m). Eventuele koppelingen en aansluitbuizen moeten een binnendiameter hebben minimaal 14 mm. Idealiter moet de afvoerslang worden vervangen door een nieuwe slang zonder koppelingen.

Geen enkel onderdeel van de afvoerslang mag meer pre dan 950 mm boven de onderkant van de vaatwasser uitkomen. De slang mag niet direct naar een afvoerput of iets dergelijks geleid worden. In dat geval kan de slang als een sifon fungeren en de vaatwasser legen. De afvoer van de slang moet altijd minimaal 350 mm boven de onderkant van de vaatwasser zijn. Zorg ervoor dat de afvoerkabel niet geknikt is.

LET OP!

De slang moet worden bevestigd op dezelfde hoogte als de onderkant van het aanrecht.

Aansluiting op watertoevoer

Gebruik uitsluitend de bij de vaatwasser geleverde toevoerslang. Gebruik geen oude slangen of andere reservetoevoerslangen.

De toevoerleiding moet worden voorzien van een afsluitkraan. De afsluitkraan moet goed toegankelijk zijn, zodat het water kan worden afgesloten als de vaatwasser verplaatst moet worden.

Als de aansluiting gereed is, moet de afsluitkraan geopend worden en de druk enige tijd gehandhaafd blijven. Controleer of alle aansluitingen dicht zijn.

Aansluiten op koud water...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluiten op warm water (max. 70 °C)

Indien u stadsverwarming, zonne-energie of orden geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt of alle de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Elektrische aansluiting

Informatie over de elektrische aansluiting vindt u op typeplaatje. Deze specificatie moet overeenkomen met de stroomvoorziening.

Vaatwassers met een stekker moeten op een geaard stopcontact worden aangesloten.

Deal wandcontactdoos moet buiten het installatiegebied worden mee geplaatst, zodanig dat deze na het plaatsen van de vaatwasser eenvoudig toegankelijk is. Maak een gebruik van een verlengsnoer!

chter LET OP!

Reparaties en onderhoud op het gebied van veiligheid

moer prestaties moeten door een gekwalificeerd persoon waterden uitgevoerd.

uitkomen. De slang mag niet direct naar een afvoerput of iets dergelijks geleid worden. In dat geval kan de slang als een sifon fungeren en de vaatwasser legen.

De afvoer van de slang moet altijd minimaal 350 mm boven de onderkant van de vaatwasser zijn.

Zorg ervoor dat de afvoerkabel niet geknikt is.

Onderhoud

Lees het hoofdstuk Problemen verhelpen voordat u contact opneemt met de serviceafdeling. Noteer de informatie op het typeplaatje aan de rechterzijde binnen in de vaatwasser. Noteer het typenummer (1) en serienummer (2).

Beknopte handleiding

Korven beladen

Spoel het serviesgoed niet af met stromend voordat u het in de vaatwasser plaatst. Vo alleen even de grote voedselresten voordat vaatwasser laadt.

4 Druk op de hoofdschakelaar totdat het display gaat branden

Voeg vaatwasmiddel toe

Het vaatwasmiddelbakje heeft een kleiner bakje voor de voorwas en een ander bakje voor of hoofdwas.

5 Kies een programma en gewenste opties

3 Controleer dat de sproeiarmen vrij kunnen draaien

Druk op Start/Stop en sluit de del
