Producttype	Vaatwasser
Merk	ASKO
Model	D5434 XL
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	ca. 50 kg
Vermogen	220-240 V, 50 Hz
Vermogen opgenomen	2000 W
Capaciteit	14 couverts
Energieklasse	A+
Programma's	Intensief, Normaal, Eco, Snel, Glas, Voorweken
Droogsysteem	Condensdroging met Turbo Droog
Geluidsniveau	44 dB(A)
Waterverbruik per cyclus	9 liter (Eco-programma)
Energieverbruik per cyclus	0,86 kWh (Eco-programma)
Korfuitrusting	3 korven (boven, onder, besteklade)
Uitgestelde start	Ja, tot 24 uur
Waterstop	AquaStop (lekbeveiliging)
Kinderbeveiliging	Ja, toetsenblokkering
Zelfreinigend filter	Ja, automatisch reinigend filter
Onderhoud	Reinig filters en sproeiarmen regelmatig
Reserveonderdelen	Beschikbaar via ASKO service
Reparatie-index	7,5 / 10

Veelgestelde vragen - D5434 XL ASKO

Hoe stel ik het programma in op mijn ASKO D5434 XL?

Druk op de aan/uit-knop en selecteer het gewenste programma via de programmakeuzeknop. Het display toont de duur. Sluit de deur en het programma start automatisch.

Wat moet ik doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, de watertoevoer open staat en de stekker in het stopcontact zit. Als het probleem aanhoudt, controleer dan de zekering of raadpleeg de foutcode in de handleiding.

Hoe reinig ik het filter van de D5434 XL?

Draai het filter in de bodem van de vaatwasser los en verwijder het. Spoel het af onder stromend water en plaats het terug. Doe dit regelmatig voor optimale prestaties.

Kan ik de uitgestelde start gebruiken?

Ja, druk op de uitgestelde start-knop en stel de gewenste tijd in (maximaal 24 uur). Het programma start dan op het ingestelde tijdstip.

Wat is de capaciteit van de D5434 XL?

De vaatwasser heeft een capaciteit van 14 couverts, geschikt voor een gemiddeld huishouden.

Welke afmetingen heeft de inbouwvaatwasser?

De afmetingen zijn 85 x 60 x 60 cm (hoogte, breedte, diepte). Houd rekening met een uitsparing van minimaal 82-85 cm hoogte.

Wat betekent de foutcode E15?

Foutcode E15 duidt op een waterlek. De waterstop is geactiveerd. Controleer op lekkages en schakel de machine uit. Neem contact op met de servicedienst.

Heeft de D5434 XL een kinderslot?

Ja, druk op de kinderslot-knop (indien aanwezig) of houd de startknop 3 seconden ingedrukt om het bedieningspaneel te vergrendelen.

Hoeveel water verbruikt de eco-stand?

Het eco-programma verbruikt ongeveer 9 liter water per cyclus, wat energiezuinig is.

Waar vind ik het serienummer van mijn ASKO D5434 XL?

Het serienummer staat op het typeplaatje aan de zijkant van de deur of in de deurrand. Dit nummer is nodig voor service.

GEBRUIKSAANWIJZING D5434 XL ASKO

HartelijkdankdatuvoorditkwaliteitsproductvanASKOhebtgekozen.

Wijhopendatdemachinejarenlangaanuwwensenenverwachtingenzalvoldoen.

Scandinavischdesigniseencombinatievanhelderelijnen, alledaagsefunctionaliteiten

hoogstaandekwaliteit. Ditzijndehoofdkenmerkenvanalonzeproductenenderedendat

onzeproductenwereldwijdzogeliefdzijn.

Omoptimaalprofijtvanuwnieuwevaatwassertehebben, radenwijuaandeze

bedieningshandleidingtelezenvoordatudemachinegaatgebruiken.De

bedieningshandleidingbevatookinformatieoverhoeuhetmilieukuntbeschermen.

Inhoudsopgave

	3Voor de eerste afwas		26Zout
Lees de bedieningshandleiding	3	Vul zout bij	26
Wees voorzichtig met bepaalde materialen	3		27Foutmeld
Waterhardheid controleren	3		28Probleme
Programmalijst	3	Energielabel	31Informatie
	4	Veiligheidsinstructies
Algemeen	4	Doseningen tijdens tests	31
Installatie	4	Laden van de vaatwasser	31
Winteropslag/Transport	4		32Technische
Overloopbeveiliging	4	Informatie op energielabel	32
Reiniging	4	Technische gegevens	32
Verpakkingsmateriaal	4		33Installati
Verwijdering	4	Veiligheidsinstructies	33
	4	Enkele installatiemogelijkheden	34
	5	Kindveiligheid
Kindveiligheid en vaatwassen	5	Stel de hoogte af en schuif de vaatwasser op de juiste plek	34
Gebruik het kinderslot	5	Afvoeraansluiting	35
Kinderslot activeren (knopblokkering)		Aansluiting op watertoevoer	35
	5	Elektrische aansluiting	36
	6	Onderdelen vaatwasser
		Aidichtship bevestigen (op vakplade vaatwasser)
	7	Korvenafdkplade vaatwasser	36
	9	Bedieningspaneel	37Onderho
	10	Doseerbakje	40Beknopt
	11	Economisch vaatwassen
	12	Breekbare vaat
	13	Vaatwassen
De korven op de juiste manier beladen	13
Voeg vaatwasmiddel toe	13
Kies een programma	14
Opties kiezen	16
Druk op Start/Stop	16
Na het vaatwassen	17
	18	Instellingen
	22	Onderhoud en reiniging
	25	Spoelglansmiddel

Voor de eerste afwas

Lees de bedieningshandleiding

Lees de bedieningshandleiding voordat u de vaatwasser gaat gebruiken, met name de hoofdstukken Veiligheidsinstructies, Kindveiligheid en Vaatwassen.

Wees voorzichtig met bepaalde materialen

Lees het hoofdstuk Breekbare vaat voordat u serviesgoed afwast met ongeglazuurde decoratie of ander plastic, houten of kristallen serviesgoed dat een speciale betekenis voor u heeft.

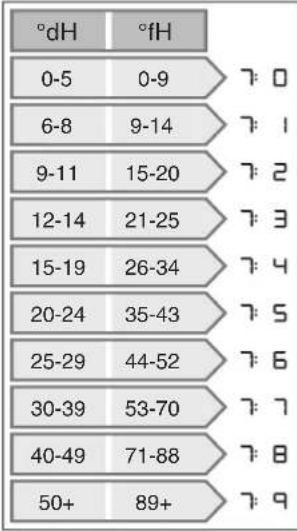

Waterhardheid controleren

Neem contact op met uw plaatselijke waterleidingbedrijf voor informatie over de waterhardheid. Dit is belangrijk voor het doseren van de waterontharder (zie het hoofdstuk Instellingen). Voordat u begint met afwassen, moet u eventueel ook het zout bijvullen (zie het hoofdstuk Zout). Nadat u de waterontharder heeft gedoseerd, kunt u uitgaan van de doseringen vaatwasmiddel en spoelglansmiddel voor zacht water.

Programmalijst

Bij sommige vaatwassers worden programmalijsten in diverse talen geleverd. Maak de programmalijst in de gewenste taal vast aan de bovenzijde van de deur.

• Lees de Gebruiksaanwijzing en bewaar deze veilige plaats.
• Gebruik de vaatwasser nooit voor enig ander dan in deze bedieningshandleiding omschreven
  opDeerverloopbeveiliging pompt water naar buiten en slu de watertoevoer af wanneer het waterniveau van de vaaltwasser boven het normale niveau stijgt. Indien de isverloopbeveiliging geactiveerd wordt, sluit dan de
  endvatertoevoer af en bel de servicedienst.

- Laad de vaatwasserdeur of de korven uitsluit met vaat.

- Laat de deur van de vaatwasser nooit open om struikelen te voorkomen.

- Gebruik alleen vaatwasmiddelen voor de vaatwasser!

- Plaats messen en andere scherpe voorwerpen dusdanig dat ze niemand kunnen verwonden schade aan de vaatwasser kunnen toebrengen.

- De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysie of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze personen moeten instructies ontvangen over het gebruik van de machine van een persoon die verantwoordelijk voor hun veiligheid.

- Houd kinderen onder toezicht om ervoor dat ze niet met de vaatwasser spelen.

- Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

- Deze vaatwasser is bestemd voor huishoudelijk daarmee vergelijkbaar gebruik, zoals:

- in keukens (voor personeel) in winkels, kantoren en andere werkomgevingen.

- boerderijen.

- - voor gasten in hotels, motels en andere overnachtingsgelegenheden.

- Plaats nooit serviesgoed met oplosmiddelresten in de vaatwasser, want hierdoor ontstaat er risico op ontploffing. Daarnaast mag er geen vaat met as, was of smeermiddelen in de vaatwasser worden afgewassen.

Installatie

Zie het hoofdstuk Installatie.

Winteropslag/Transport

• Bewaar de vaatwasser op een plek waar de temperatuur boven het vriespunt blijft.
• Vermijd transport over grote afstanden in zeer koude weersomstandigheden.
• Verplaats de vaatwasser rechtop of liggend op de achterzijde.

Overloopbeveiliging

Reiniging staan

Wanneer u de rand rond de deur reinigt, gebruik d'enkel een licht vochtige doek. Spuit geen water rondo de deurrand! Het vocht kan in het slot dringen, dat elektrische onderdelen bevat.

of Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Verwijdering

- Wanneer de vaatwasser het eind van zijn levensdui heeft bereikt en moet worden verwijderd, moet de is vaatwasser onmiddellijk onbruikbaar worden gemaakt. Trek de voedingskabel uit en knip deze porge zo kort mogelijk af.

- De vaatwasser is gemaakt en gelabeld voor recycling.

- Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe uw vaatwasser of correcte wijze kan worden gerecycled.

Kindveiligheid

Kindveiligheid en vaatwassen

Gebruik het kinderslot

• Maak voor alle lange/scherpe voorwerpen gebruik(alleen bepaalde modellen)
  van de messenhouder.
  Er is een kinderslot gemonteerd om te voorkomen d
• U dient altijd de deur te sluiten en het programma kinderen de deur van de vaatwasser openen. Om het onmiddellijk te starten zodra u het vaatwasmiddel kinderslot in te schakelen, drukt u de deurklink in e heeft toegevoegd. draait u met behulp van een schroevendraaier het
• Houd kinderen uit de buurt van de vaatwasserschroefgat (linkerbovenhoek) naar de verticale stand. wanneer de deur open is. Er kan nog vaatwaemiddel om de deur te openen, draait u de witte, plastic in de machine zitten! deurklink (zoals hieronder afgebeeld) naar links, terwijl
• Laat kinderen niet met de vaatwasser spelen of deze deurgreep omhoogdrukt. Resetten door het gebruiken. Wees vooral alert wanneer de deur seerdeefgat terug in de horizontale stand te draaien. is.

Vergrendeld

Open

WAARSCHUWING!

Kinderen moeten onder toezicht blijven - vaatwasmiddel is bijtend!

Bewaar vaatwasmiddel en spoelglansmiddel buiten bereik van kinderen! Als iemand vaatwasmiddel inslikt, laat deze persoon dan onmiddellijk een of twee glazen melk of water drinken. Laat de persoon niet overgeven. Waarschuw een arts! Als iemand wasmiddel in de ogen krijgt, spoel dan met ruim water (gedurende minimaal 15 minuten).

Kinderslot activeren (knopblokkering)

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten (zie het hoofdstuk Instellingen).

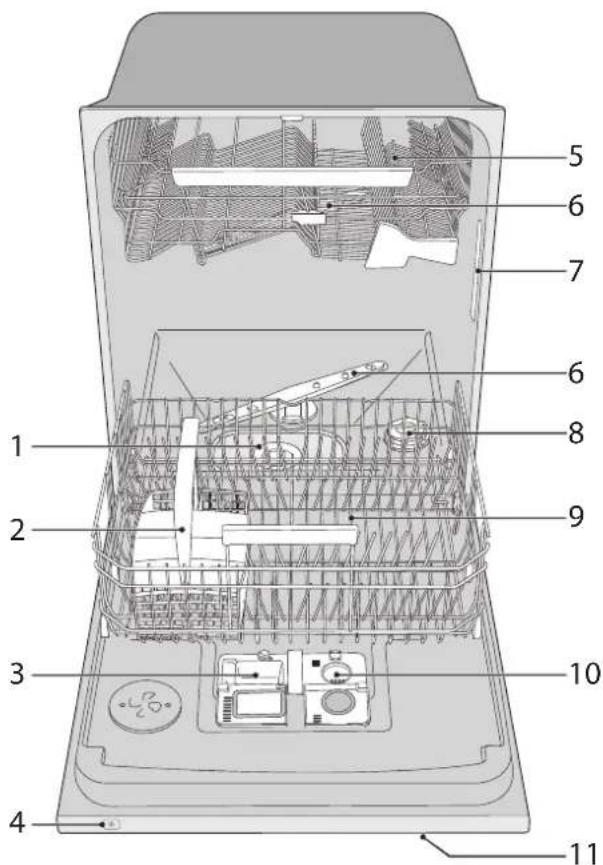

Onderdelen vaatwasser*

Serienummerplaatje7.Filters1.

Zoutvak8.Bestekkorf2.

Onderste korf9.Wasmiddelbakje3.

Spoelglansmiddelbakje10.Hoofdschakelaar4.

Bedieningspaneel11.Bovenste korf5.

Sproeiarmen6.

Korven van de vaatwasser*

Bovenste korf

1. Neerklapbare bordensteun
2. Voorsteun voor bordensteun (gebruikt voor borden met een diameter groter dan 25 cm)
3. Handgreep

Bestekkorf

Korven van de vaatwasser*

Bestekkorf met deksel

a

Plaatsing deksel bestekkorf (in bovenste korf)

Het deksel van de bestekkorf kan worden verwijderd en bijvoorbeeld als een extra bestekkorf in de l worden gebruikt (zie onderstaand).

a

Het paneel is voorzien van aanraaktoetsen met hoorbare feedback (zie het hoofdstuk Instellingen).

Lang drogen9.Programmakiezer1.

1. TAB 3-in-1 / alles-in-eén vaatwasmiddel)

2. Hoge temperatuur

LET OP!

- Houd de aanraaktoetsen schoon en vetvrij. Veeg ze af met een droge of enigszins vochtige doek. Gebruik nooit schoonmaakmiddelen, omdat deze krassen op het oppervlak kunnen veroorzaken. Gebruik de hoofdschakelaar om de vaatwasser uit te schakelen voordat u de aanraaktoetsen schoonmaakt. Zo voorkomt u dat de knoppen per ongeluk worden geactiveerd.

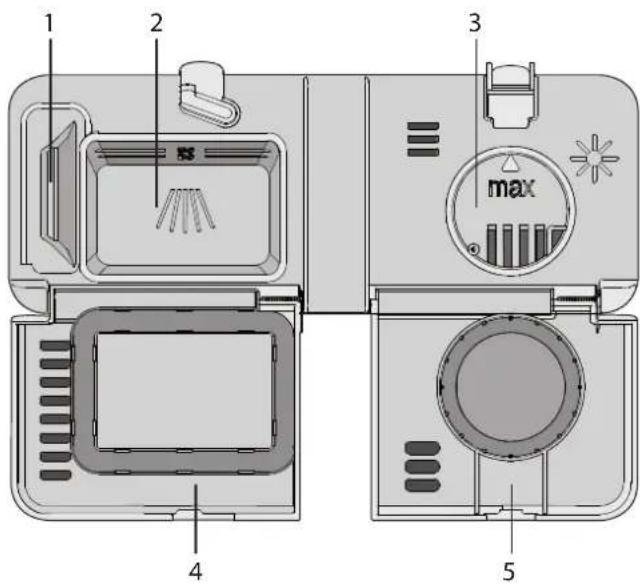

Doseerbakje

1. Voorwasmiddelbakje
2. Hoofdwasmiddelbakje
3. Spoelglansmiddelbakje
4. Deksel vaatwasmiddelbakje
5. Deksel spoelglansmiddelbakje

Economisch vaatwassen

Draai de vaatwasprogramma's uitsluitend bij volledige lading

Wacht met het starten van een programma totdat de vaatwasser vol is, zo bespaart u energie. Gebruik het Afspoel programma programma om de vaat te spoelen en te ontdoen van nare geurtjes terwijl u wacht tot de vaatwasser helemaal vol is.

Draai de programma's op een lagere temperatuur

Indien de vaat slechts licht vervuild is, kunt u voor sommige programma's een lagere temperatuur selecteren. Zie ook het hoofdstuk Opties kiezen in het gedeelte Vaatwassen.

Kies een programma met Kort drogen

Kies Kort drogen om energie te besparen. U krijgt een beter droogresultaat als u de deur op een kier laat staan zodra het programma klaar is.

Spoel niet af met stromend water

Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

Kies een groen vaatwasmiddel

Lees de milieuverklaring op de verpakking!

Aansluiten op koud water...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluiten op warm water (max. 70 °C)

Indien u stadsverwarming, zonne-energie of geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt u de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Breekbare vaat

Sommig serviesgoed is niet vaatwasserbestendig. Dit kan diverse oorzaken hebben. Sommige materialen kunnen niet tegen de hoge temperatuur, andere kunnen door het vaatwasmiddel beschadigd worden.

Breekbare decoratie

Porselein met decoraties op het glazuur (het voorwerp voelt ruw aan) mag niet in de vaatwasser worden afgewassen.

Kristal / glas

Plaats de voorwerpen dusdanig dat deze elkaar niet raken tijdens het vaatwassen. Gebruik de laagst mogelijke wastemperatuur en het kortste programma. Selecteer Kort drogen. Antieke en zeer breekbare voorwerpen mogen niet in de vaatwasser worden afgewassen.

Op glas dat op hoge temperatuur in de vaatwasser wordt afgewassen, kan na verloop van tijd een grijze waas ontstaan die niet meer kan worden verwijderd. Was breekbare glazen af op een lage temperatuur en met een geringe dosis vaatwasmiddel.

Zilver

Zilveren en roestvrijstalen voorwerpen mogen niet in contact met elkaar komen, omdat het zilver daardoor kan verkleuren.

Bestek met gelijmde handvaten

Sommige lijmsoorten zijn niet vaatwasserbestendig. De handvaten kunnen dan losraken.

Hout

Houten voorwerpen mogen alleen in de vaatwasser worden afgewassen wanneer ze als vaatwasserbestendig zijn geëtiketteerd.

Aluminium

Aluminium kan zijn glans verliezen als het in een vaatwasser wordt afgewassen. Aluminium pannen van goede kwaliteit kunnen echter wel in een vaatwasser worden afgewassen, ook al zullen ze iets van hun glans verliezen.

Plastic voorwerpen

Was geen plastic voorwerpen af, die niet bestand zijn tegen hoge temperaturen.

Vaatwassen

Hieronder volgen stapsgewijs instructies om u te høstekkorf

optimale resultaten met uw vaatwasser te verkrijgeplaats het bestek met de handvatten naar beneden,

1 De korven op de juiste manier beladen

behalve messen, en verdeel het bestek zo goed mogelijk. Zorg ervoor dat lepels niet in elkaar vallen. bestekmand wordt in de onderste korf geplaatst. water

Spoel het serviesgoed niet af met stromend

voordat u het in de vaatwasser plaatst. Verwijde

even de grote voedselresten voordat u de vaatwasser

laadt.

Zie het hoofdstuk Breekbare vaat als u voorwerpe afwassen, die mogelijk breekbaar zijn.

Messen en andere voorwerpen met scherpe punten moelen ofwel met de punten naar beneden in de bestekmand worden geplaatst ofwel horizontaal in andere korven.

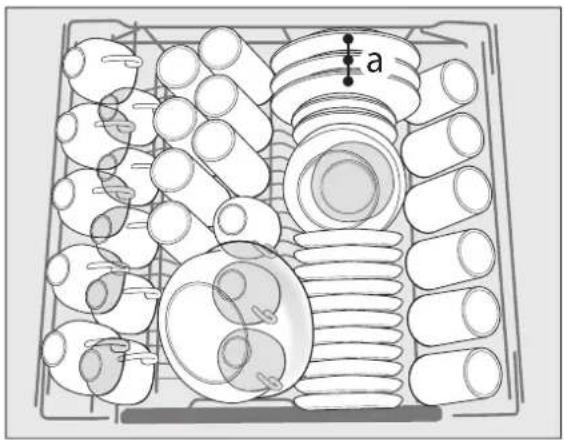

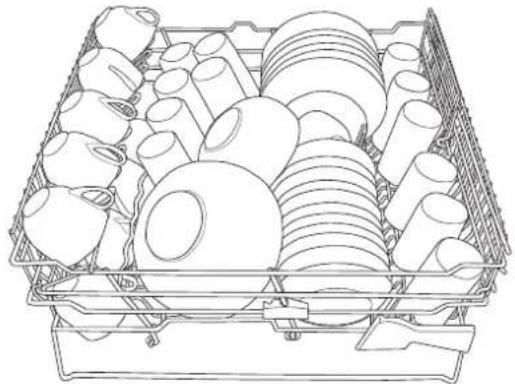

Bovenkorf

Plaats glazen, kopjes, schalen, borden en schotelsplaats geen bestek dat van verschillende materialen de bovenste korf. Wijnglazen plaatst u in het gemaakt is - zoals zilver en roestvrij staal - op de wijnglazenrek en messen in de messenhouder aanplede (kans op verkleuring).

rechterkant (indien aanwezig).

LET OP!

Zorg dat alle vuile oppervlakken naar binnen beneden wijzen!

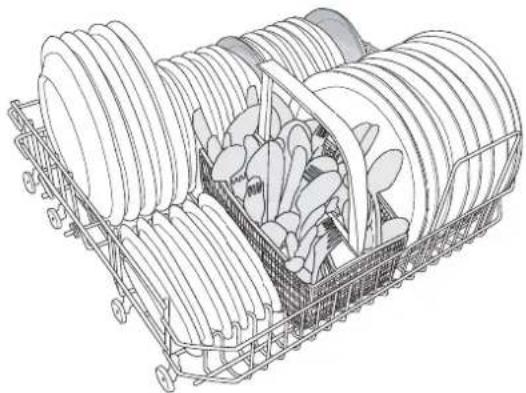

Plaats borden, schalen, dienbladen, pannen (in de bestekmand) in de onderste korf. neerklapbare bordensteunen omlaag bij het van pannen.

De bestekmand heeft een neerklapbaar gedeelte in het midden voor kleine of smalle voorwerpen, zoals hulpstukken van elektrische mixers.

naar

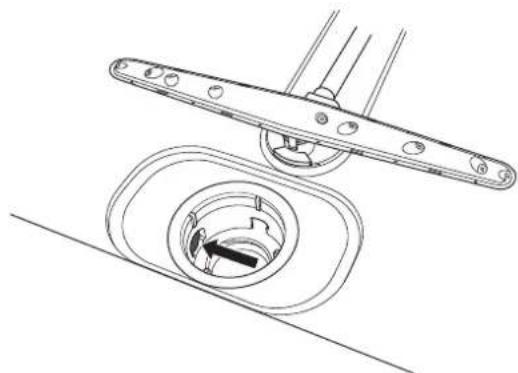

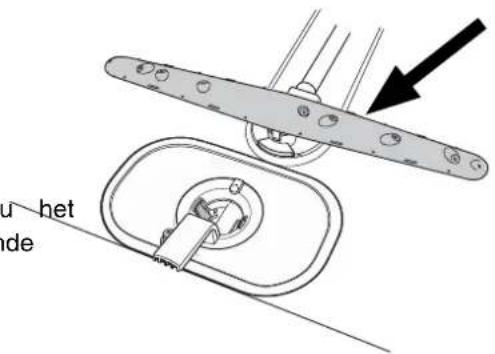

Controleer dat de sproeiarmen vrij kunnen draaien

C

Voeg vaatwasmiddel toe

De hoeveelheid toe te voegen vaatwasmiddel hangt af van de waterhardheid.

Houd u aan de aanwijzingen op de verpakking van vaatwasmiddel. Deze vaatwasser bevat een waterontharder, dus gebruik een dosering vaatwasmiddel en spoelglansmiddel die geschikt is voor zacht water.

Te veel vaatwasmiddel kan leiden tot minder effectief afwassen en is ook belastender voor het milieu.

en bestek het vaatwasmiddel in het vaatwasmiddelvak. Er is Doe deéén vak voor de voorwas en één voor de hoofdwa: afwassenet hoofdstuk Doseerbakje). Als u geen tabletten

gebruikt, doe dan een kleine hoeveelheid vaatwasmiddel in het voorwasvak. Neem contact op met de fabrikant van het vaatwasmiddel als u vrager hebt over het vaatwasmiddel.

WAARSCHUWING!

Kinderen moeten onder toezicht blijven - vaatwasmiddel is bijtend!

Vaatwassen

LET OP!

Gebruik alleen vaatwasmiddelen voor de vaatwass. Afwasmiddel mag niet gebruikt worden, omdat he daarbij gevormde schuim een effectieve werking de vaatwasser belemmert.

Vaatwastabletten

Breek de tablet in twee stukken als het deksel vak moeilijk dicht gaat. Als het deksel te strak correct open kan gaan, is het mogelijk dat de het vaatwasmiddel niet correct plaatsvindt.

LET OP!

Het gebruik van vaatwastabletten wordt niet aangeraden voor korte programma's (korter dan minuten). Gebruik daarvoor liever poeder of een vloeibaar vaatwasmiddel.

3-in-1 / alles-in-eén vaatwasmiddel

Lees de aanwijzingen voor deze producten aanda door. Mocht er nog iets onduidelijk zijn, neem contact op met de fabrikant van het reinigingsmi

4 Druk op de hoofdschakelaar en sluit de deur

Kies een programma

Druk een of meerdere keren op de programmakiezer totdat het symbool voor het door u gewenste programma oplicht.

Aut Automatisch programma

De vaatwasser kan meten hoe vervuild de vaat is het stelt het waterverbruik en de temperatuur daarop af. Wanneer de vaatwasser pas is geïnstalleerd, moet het programma vijfmaal worden gedraaid voordat het afstellen compleet is en de beste resultaten oplevert.

Intensief programma

afgeanva voor zeer vuile vaat zoals pannen, braadpannen en ovenschalen. Als er na deze vaat n ruimte over is in de vaatwasser, kunt u borden en dergelijke toevoegen.

75 Normaal programma

Gebruik dit programma voor normaal vuile vaat, maar ook serviesgoed met opgedroogde resten, zoals borden, dienbladen, kopjes, glazen enz.

Eco programma

Gebruik deze mogelijkheid als u energie wilt besparer voor normaal vuile vaat.

Kort programma

Dit programma wordt gebruikt voor licht vuile glazen serviesgoed, bijvoorbeeld koffiekopjes.

Afspoel programma

Dit programma wordt gebruikt om serviesgoed te spoelen terwijl u wacht tot de vaatwasser helemaal is.

Vaatwassen

Programmatabel

Programma	Op-ties	Voor-wassen	Hoofdwas (°C)	Aantal spoelingen	Eind-spoeltem-peratuur (°C)	Verbruikswaarden1)
						Koud water2)		Heet water3)
						Afwastijd (circa uur:minuten)	Energie (circa kWh)	Afwastijd (circa uur:minuten)	Energie (circa kWh)	Waterverbruik (liter)
Aut										13-260,7-1,01:4
Intensief programma	-	2	55	3	60	3:15	1,3	3:00	0,7	18
Normaal programma4)	-	0	60	2	60	2:55	1,0	2:35	0,7	11
Normaal programma	8*	2	65	3	65	2:30	1,6	2:20	1,0	20
Eco Eco programma	-	1	55	2	55	2:40	1,0	2:20	0,6	12
Kort programma	-	0	30	2	-	0:20	0,2	0:20	0,1	10
Afspoel programma	-	0	-	1	-	0:06	0,01	0:06	0,01	3

1) Het verbruik verschilt afhankelijk van factoren zoals de watertoevoertemperatuur, de omgevingstemperatuur, de hoeveelheid serviesgoed en de geselecteerde
opties.
2) Aansluiten op koud water, circa 15 °C.
3) Aansluiten op heet water, circa 60 °C.
4) De prestatiegegevens voor het energielabel zijn op basis van dit programma.

Vaatwassen

Opties kiezen

Om een optie te kiezen, drukt u op één optieknoppen. Het veld naast de knop licht als deze optie geactiveerd wordt. De beschikbare hangen af van het gekozen programma. Wanneer programma heeft opgestart, worden de door u g opties opgeslagen voor de volgende keer dat u hetzelfde programma wilt gebruiken. Een uitzonderd is de optie Uitgestelde start.

van Uitgestelde start

Als u Uitgestelde start kiest, zal de vaatwasser 1-24 op nadles u op de knop Start/Stop hebt gedrukt, starten. 1u Druk eenmaal op de knop om Uitgestelde start te kozactiveren. Druk meerdere keren op de knop of ho deze ingedrukt om het door u gewenste aantal ur ing in te stellen.

1. Druk op Start/Stop . De vaatwasser telt met hele uren af en start na de gekozen startvertraging. Houd Start/Stop vijf seconden ingedrukt als u de opt Uitgestelde start wilt annuleren.

LET OP!

Hoge temperatuur

Activeer deze optie voor betere vaatwasresultaten. machine maakt dan gebruik van een hogere temperatuur voor de hoofdwas.

Vergeet niet op de Start/Stop-toets te drukken om h programma te starten.

U kunt de temperatuur als volgt variëren:

Eco

7 Druk op Start/Stop

55	°C/	70	°CIntensief programma	Op het display wordt driemaal knipperend de resterende tijd aangegeven ten teken dat het programma opgestart is. Sluit de deur goed, anders start de vaatwasser niet. Op het display staat als de deur openstaat.
60	°C/	65	°CNormaal programma
30	°C/	60	°CKort programma
55	°C/	60	°CEco programma:

LET OP!

Lang drogen

Als de machine niet start binnen 2 minuten nadat ( laatste knop is ingedrukt, wordt op het display

Als u de optie Lang drogen activeert, wordt het laatste k droogresultaat verbeterd door een hogere temperatuur wederom bij de laatste spoelbeurt en een langere droogfase.

Hierdoor neemt het energieverbruik iets toe. Deze optie kan in combinatie met alle programma's worden gebruikt, behalve Automatisch programma.

Indien u een programma met Kort drogen wilt, druk dan totdat het veld naast de knop wordt uitgeschakeld.

Vaatwassen

Resterende tijd

Wilt u meer vaat laden?

Nadat u een programma en opties heeft geselecte Open de deur. De vaatwasser stopt automatisch. Voe geeft het display aan hoe lang het programma dene vorigaat toe, sluit de deur en de vaatwasser gaat keer duurde. Nadat u de vaatwasser heeft aangezet het programma.

laat het display zien hoe lang het programma r De resterende tijd wordt geactualiseerd nadat het voor de eindspoeling verwarmd is.

Als duurt de stroom naar de vaatwasser wordt water uitgeschakeld door middel van de hoofdschakelaar of door een stroomstoring

Dit kan per geval enigszins verschillen afhankelijk de temperatuur van het instromende water, de hoeveelheid vaat, de omgevingstemperatuur en and factoren.

Als het vaatwasprogramma niet voltooid was, gaat het onderbroken programma verder zodra de stroomtoevoer hersteld is.

Zolang het programma draait, wordt de tijd afgeteld en

wordt de resterende programmatijd op het display weergegeven. De resterende tijd wordt weergegeve als bijvoorbeeld 1:15, dat wil zeggen dat het pro nog 1 uur en 15 minuten duurt.

Tijdens het drogen wordt het programma onderbroken indien de stroom wordt uitgeschakeld of de deur lang gramma dan 2 minuten geopend blijft.

LET OP!

8 Na het vaatwassen Als het programma is be brakt-on het display

Bij de eerste keer dat een programma wordt g kan de weergegeven resterende tijd misleidend z omdat de vaatwasser een schatting van de tijd. Wanneer u het programma een tweede keer dr zal de vaatwasser de resterende tijd berekenen basis van de vorige duur van het programma.

zijn Om het einde van het programma aan te geven, w maakt ook een zoemtoon afgegeven. Zie het hoofdstuk aait instellingen, waar beschreven wordt hoe deze functie van worden veranderd.

Een programma stoppen of wijzigen

Wanneer de machine klaar is, verbruikt deze alleen stand-bystroom. Als u de stroom geheel wilt

Om niet per ongeluk op een knop te drukken daarmee het huidige programma te stoppen, mo knop Start/Stop gedurende vijf seconden ingedruk entschakelen, zet de vaatwasser dan uit met behulp t de hofdschakelaar. Draai de waterkraan elke keer na gebruik dicht. houden als u van programma wilt veranderen nadat de vaatwasser is gestart. Gebruik meer vaatwasmiddel als de deksel van het vaatwasmiddeldoseerbakje open is gegaan. Kies vervolgens een ander programma en druk op Start/Stop.

Instellingen

Om het instellingenmenu te openen:

Schakel de vaatwasser uit met de hoofdschakelaar. Wacht ongeveer vijf seconden.1.

1. Druk vervolgens opnieuw op de hoofdschakelaar. Wacht totdat de nummers in het rechterdisp schijnen voordat u verder gaat naar de volgende stap.

PROG +

1. Druk binnen vijf seconden op de programmakiezer en houd deze ingedrukt (een hoorbaar si vestigt het indrukken van de knop) en druk daarna direct op Lang drogen zonder de prog los te laten.

2. Houd de knoppen ingedrukt totdat de symbolen voor de programma's Automatisch programma e programma beginnen te knipperen.

TIPS!

Druk zorgvuldig op de symbolen om te voorkomen dat u per ongeluk een andere knop act het nogmaals als u het instellingenmenu de eerste keer niet kunt openen.

START STOP

Drukken om de ingestelde waarde op slaan en verder te gaan naar de vol instelling.

Huidige instelling.

PROG

Display

Huidige ingestelde waarde.

Drukken om door de ingestelde waard bladeren.

U kunt nu de volgende instellingen veranderen:

knop

(Uit)

(Aan)

Kinderslot

(knopblokkering)

BeschrijvingInstellingenOptiesDruk op de

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten.

Druk tegelijkertijd op Hoge temperatuur en Lang drogen om de toetsvergrendeling tijdelijk te deactiveren wanneer u de vaatwasser wilt starten. De toetsvergrendeling wordt na 2 minuten automatisch weer ingeschakeld.

Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende Als u geen andere instellingen wilt wijzigen, houdt u Start/Stop ingedrukt om door het hele inste te bladeren.

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRC	2: 0 (Uit)	Zoemervolume	De vaatwasser geeft een zoemtoon af bij het eindel van een programma of bij een storing.
	2: 1 (Laag)
	2: 2
	2: 3
	2: 4 (Hoog)
STAI STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PRC	3: 0 (Uit)		Met dit geluid wordt elke ingedrukte toets bevestigd.
	3: 1 (Laag)
	3: 2
	3: 3
	3: 4 (Hoog)
STAI STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PROG	4:- 1 (Laag)		Voor het bijstellen van het contrast van het display
	4: 0
	4: 1
	4: 2
	4: 3 (Hoog)
STAI STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PROG	5: 0 (Uit)		Dosering spoelglansmiddel.Spoelglansmiddel
	5: 1 (Lage dosering)
	5: 2
	5: 3
	5: 4
	5: 5
	5: 6 (Hoge dosering)
START STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRO	6: 0 (Uit)	TAB(3-in-1/alles-in-eén vaatwasmiddel)	Deze optie kan geactiveerd worden bij gebruik van een 3-in-1/alles-in-eén vaatwasmiddel. Het vaatwas-programma past zich automatisch aan om iedere keer voor de best mogelijke afwas- en droogresultaten te zorgen. Wanneer u deze optie deactiveert, keert de vaatwasser terug naar de normale functie voor alle programma.Wanneer deze optie geactiveerd wordt, hoeft er geen spoelglansmiddel te worden toegevoegd, aangezien het spoelglansmiddel bij deze optie geblokkeerd is. Ook wordt een kleinere hoeveelheid zout aan de waterontharder toegevoegd.
	6: 1 (Aan)
			LET OP!Om goede vaatwasresultaten te kunnen behalen, is het essentieel om te controleren welk vaatwas-middel of alles-in-eén product het best aan uw wensen voldoet! Lees de instructies op de verpakking van het vaatwasmiddel zorgvuldig voor informatie over het gebruik. Houd u altijd aan de gebruiksaanwijzing of de informatie op de verpakking van het vaatwasmiddel!
START STOP	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRC	☐ (Zacht water)	Waterhardheid	Als uw vaatwasser is uitgerust met een waterontharder, moet u deze instelling wellicht wijzigen afhankelijk van de waterhardheid. Neem contact op met u plaatselijke waterleidingbedrijf voor informatie over de waterhardheid. Waterhardheid wordt weergegeven in de volgende schalen: De Duitse schaal voor waterhardheid ( ° dH) en de Franse schaal waterhardheid ( ° fH). 0=lage waterhardheid.
	1
	2
	3
	3
	5
	6
	7
	8
	9(Hard water)
START STOP [STWD]	Druk op Start/Stop om het instellingenmenu te verlaten.

Onderhoud en reiniging

De kuip van de vaatwasser is gemaakt van roestvrij staal en blijft door normaal gebruik schoon. Maar als u hard water heeft, kan er kalkaanslag in de vaatwasser optreden. Als dit gebeurt, draai dan het Normaal programma programma op hoge temperatuur en met twee eetlepels citroenzuur in het vaatwasmiddelvak (zonder vaat in de machine).

Groffilter

Het grofilter houdt grotere voedseiresten tegen, die niet door de afvoerpomp kunnen. Leeg indien nodig het grofilter.

1. Breng het groffilter met de hendel omhoog.

2. Leeg het groffilter. Denk eraan het filter terug te plaatsen!

3. Draai de hendel eenmaal linksom.

1. Breng het leidingdeel recht omhoog met de hendel. Haal het groffilter los om het leidingdeel te reinigen.

2. Verwijder en reinig het fijnfilter.

3. Plaats in omgekeerde volgorde terug. Zorg ervoor dat de randen goed aansluiten wanneer u het fijnfilter terugplaatst.

Onderhoud en reiniging

Afvoerpomp

U kunt de pomp bereiken vanaf de binnenkant vaatwasser.

1. Sluit de vaatwasser van de elektriciteit af door stekker uit het wandstopcontact te trekken!
2. Verwijder het groffilter en leidingdeel.
3. Verwijder het kleine gele montagestuk aan de linkerkant van de onderafvoer (zie onderstaande afbeelding).

LET OP!

van de vergeet niet om het montagestuk weer terug te plaatsen.

1. Door uw vinger in het gat te steken, kunt u het pomprotorblad draaien en zo eventueel vastzittende resten losmaken.
2. Plaats het montagestuk en de filters terug.
3. Sluit de machine weer aan.

Wanneer de vaatwasser niet start en een zoemend geluid maakt, is de overloopbeveiliging geactiveerd.

• Draai de waterkraan dicht.
• Verwijder de stekker uit het stopcontact
• Dan dient u contact op te nemen met de service-afdeling.

Onderste sproeiarm

Openingen en lagers kunnen soms verstopt raken.

1. Trek de onderste sproeiarm recht omhoog om de: los te maken.
2. Verwijder eventuele resten met een naald of iets dergelijks. De sproeiarmen hebben ook openingen aan de onderkant.

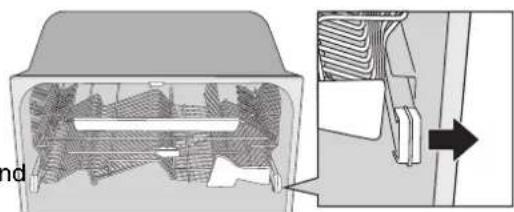

Bovenste sproeiarm

De bovenste korf moet worden verwijderd om de bovenste sproeiarm te kunnen losmaken.

1. Verwijder de bovenste korf en draai de korfvergrendeling op elke rail naar buiten (zie afbeelding). De korf kan nu worden verwijderd.

1. Maak de bovenste sproeiarm los op dezelfde man als de onderste sproeiarm en reinig deze.

Onderhoud en reiniging

Deur

Wanneer u de rand van de deur reinigt, gebruik dan alleen een licht bevochtigde doek (indien nodig met een beetje schoonmaakmiddel).

WAARSCHUWING!

Gebruik geen spuitbus of iets vergelijkbaars rondom de deurvergrendeling. Dit ter voorkoming dat water in de deurvergrendeling doordringt en in contact komt met de elektrische onderdelen.

Het drogen gaat sneller als u spoelglansmiddel Wanneer het spoelglansmiddel moet worden bij gaat het bovenstaande symbool op het display

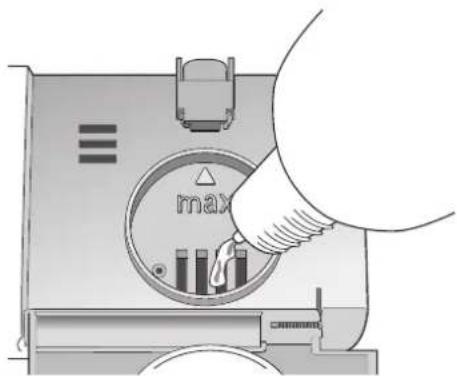

Spoelglansmiddel bijvullen

Het spoelglansmiddel wordt als volgt bijgevuld:

1. Open het deksel van het spoelglansmiddelv

1. Vul voorzichtig spoelglansmiddel bij. Vul het spoelglansmiddel slechts bij tot het aangegeven niveau max.

1. Veeg eventueel gemorste resten spoelglansmiddel rond het vakje weg.
2. Doe de deksel stevig dicht.

LET OP!

Na het bijvullen, kan het enige tijd duren voordat het symbool weer uitgaat.

Selecteer een dosis

Het doseerbakje voor spoelglansmiddel kan worden gehrijkt gesteld tussen 0 (uit) en 6.

Verhoog de dosering spoelglansmiddel:

- Als er watervlekken op het serviesgoed zitten.

Verlaag de dosering spoelglansmiddel:

- Als er een kleverige witte of blauwe film op het serviesgoed zit. - Als er strepen op het serviesgoed zitten. - Opeenhoping van schuim. Als u zeer zacht water heeft, kunt u het spoelglansmiddel verdunnen met 50:50 water.

Stel de dosering in

Het hoofdstuk Instellingen beschrijft het instellen van de dosering van het spoelglansmiddel.

Zout

Als het zout op is, draai dan de deksel los en vu zoutvak met zout. U hebt alleen de eerste keer wat Wanneer het zout moet worden bijgevuld, gaat bovenstaande symbool op het display branden.

hetodig! Veeg het deksel af en draai het stevig vast. het Normaal programma programma op hoge temperatuur, zodat alle eventuele zout uit de vaatwass wordt gespoeld.

Vul zout bij

Voordat u een vaatwasser gaat gebruiken met een waterontharder, moet u het zoutbakje met zout vullen. Gebruik grofkorrelig zout of een speciaal zout voor vaatwassers.

LET OP!

Vul het zout bij net voordat u een programma draait. Ter voorkoming van roestvlekken moet de vaatwasser onmiddellijk na het bijvullen van zout worden doorgespoeld.

Ga de eerste keer als volgt te werk:

Deksel zoutvak

1. Draai de deksel los zoals afgebeeld.

2. Plaats de bij de vaatwasser geleverde trechter LET hop! vulgat van het zoutvak. Giet allereerst ongeveer 1 l water naar binnen. Na het

3. Voeg vervolgens zout toe, maximaal 1,5 kg, symbol weer uitgaat. het vak vol is.

4. Veeg overtollig zout weg, zodat de deksel weer stevig kan worden vastgedraaid.

5. Draai het Normaal programma programma op temperatuur, zodat alle eventuele zout uit de vaatwasser wordt gespoeld.

WAARSCHUWING!

Nooit vaatwasmiddel in het zoutbakje doen. Dit zal (waterontharder onherstelbaar beschadigen!

Foutmeldingen

		ActieType foutDisplay
F: 10	Te veel water	Dan dient u contact op te nemen met de sce-afdeling.
F: 11	Storing waterafvoer	Zie "Mogelijke oorzaken" in het hoofdstuk Problemen verhelpen.
F: 12		Controleer of de waterkraan openstaat.Storing bi
F:40		Doe de kraan dicht en bel de servicedienstLe

Zet de machine uit met behulp van de hoofdschakelaar en zet deze vervolgens weer aan, zodat de het display verdwijnt.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
		Verwijder de armen en reinig deze.De spr
		Controleer of de vaat de sproeiarmen niet blokkeert.
	een beperkt houdbaar product.	Vermijd grote verpakkingen.Oud vaatwasmiddel
	Onjuiste dosis vaatwasmiddel.	Doseer afhankelijk van de waterhard-heid. Als u veel te veel of veel te wein vaatwasmiddel gebruikt, zullen de vaat-wasresultaten tegenvallen.
	Vaatwasprogramma te zwak.	Kies een hogere temperatuur of een krachtiger programma.
	Vaat onjuist geladen.	Bedek porselein niet met grote schalen of soortgelijke voorwerpen Zet geen zeer hoge glazen in de hoeken van de korven.
	Glazen en kopjes zijn tijdens het gramma omgevallen.	Plaats- de vaat zodanig dat deze goed blijft staan.
	Het filter is niet correct geplaats	Draai het filter stevig vast. Zie het hoofdstuk Onderhoud en reiniging.
	De waterontharder lekt zout.Vlekke	Cordfolevarasof opethedekerwsvegoedhet zoutvak goed is aangedraaid. Neem anders contact op met de serviceafdeling.
		Zie het hoofdstuk Instellingen.Onjuist ingeste
	Onjuiste dosering spoelglansmiddel.	Zie de hoofdstukken Spoelglansmiddel en Instellingen.
		Vul zout bij. Zie het hoofdstuk Zout.Zoutva
	Een te hoge temperatuur en/of te Waasekristal af op een lage temperatuur vaatwasmiddel kan intekeningen veroor- met een bescheiden dosis vaatwas-zaken op kristal. Dit kan helaas middel. Neem contact op met de fabri-verholpen, maar alleen voorkomen kant van het vaatwasmiddel.
op het serviesgoed.	Dosering spoelglansmiddel te hoog	Verlaatij een doeverige Zwittedeof hooftdstak-film ken Spoelglansmiddel en Instellingen. Als u zeer zacht water heeft, is het wel licht aan te raden het spoelglansmiddel te verdunnen met 50:50 water.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
Vlekken op roestvrij staal of zilverdeepaalde voedingsmiddelen zoals mosterd, mayonaise, citroen, azijn, en dressings kunnen vlekken verken op roestvrij staal als u ze zitten.	Spoel deze soorten voedingsmiddelen afzoals u de vaatwasser niet onmiddellijk data- Waarom niet het Afspoel program- te programa na gebruiken.
	Alle roestvrij stalen voorwerpen vlekken op zilveren voorwerpen zaken, indien deze met elkaar inijdontachet vaatwassen. komen tijdens het vaatwassen. Alumini- um kan ook vlekken op de vaat veroor- zaken.
Vlekken na het wassen.	Lippenstift en thee kunnen moeilijk wassen zijn. Gebruikte een vaatwasmiddel met een bleekmiddel.
Ratelend geluid tijdens het vaatwaaservaat is niet goed geladen sproeiarmen draaien niet.	Controleer of het serviesgoed stevig staat. Laat de sproeiarmen rondraaien om te controleren of deze kunnen draaien.
De vaatwasser start niet.	te schakelen.	op de hoofdschakelaar te drukken.U bent
		Controleer dit.De deur is niet goed geslot
	veerd.	Controleer dit.Er is een zekering/onderbreker
		Controleer dit.De stekker zit niet in het s
		Controleer dit.De waterkraan is dicht.
		Controleer dit.Overloop/lekken.
	Er klinkt een zoemend geluid (de Drafvoerde waterkraan dicht. Trek de pomp) uit de vaatwasser, dat niet stektept uit het stopcontact en bel de wanneer de stroom wordt uitgezet servicedienst. de hoofdschakelaar.
	Let erop dat de optie Uitgestelde hostart Start/Stop vijf seconden ingedrukt niet wordt geselecteerd. als u de optie Uitgestelde start wilt annu- leren.
1 minuut verschijnt op het displayet programma duurt langer dan wacht.	Geem actie. De volgende keer dat het programma wordt gebruikt, wordt de gecorrigeerde tijd weergegeven.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
	Verstopte afvoerslang.Er blijft water	Maak de vaatverslang onder.bij de aansluiting op de sifon van de gootsteen. Controleer of er geen vuil vastzit. Is het ke-gelvormige deel van de opening van de leiding afgesneden op een binnendiame-ter van ten minste 14 mm?
	Knik in de afvoerslang.	Controleer of er geen knikken of scherpe bochten in de slang zitten.
		Reinig het groffilter en het fijnfilter.De filter
	Vuil in de afvoerpomp.	Reinig de afvoerpomp. Zie het hoofdstuk Onderhoud en reiniging.
Vieze geur in de vaatwasser.	Vuil rond de afdichtingen en in ken	Reinig met een afwasborstel en een weinig schuimend schoonmaakmiddel.
	Er zijn gedurende lange tijd pro ma's geselecteerd met een lage ratuur.	Daima circa eenmaal per maand ook een programma met een hogere tempera-tuur.
		Activeer de optie Lang drogen.Droogvermoge
		Laad de vaatwasser volledig.De vaatwasser
	Spoelglansmiddel moet worden bij vuld of de dosering is te laag	dau spoelglansmiddel bij of verhoog de dogestijd. spoelglansmiddel. Zie de hoofdstukken Spoelglansmiddel en In-stellingen.
		Zet de deur een stukje open zodra het programma klaar is.
	De korven zijn niet juist geplaats	Cdetolegaataf niide doorven correct horizon-taal zijn geplaatst.
		Controleer of de vaat niet zodanig ge-plaatst is dat de korven niet op hun ple zitten.
De aanraaktoetsen reageren niet worden ingedrukt.	Als hebt de aanraaktoetsen te sne openen van de deur ingedrukt.	Wacht leven en probeer het dan nog-maals.
	Vuil op de aanraaktoetsen.	Veeg af met een droge of enigszins vochtige doek.
		Zie het hoofdstuk Instellingen.Kinderslot (kno)

Informatie voor testinstituut

Energielabel

EN 50242Europese teststandaard:

13Aantal standaard plaatsinstellingen:

Normaal programma, geen optiesVaatwasprogramma's:

Koud water 15 °CAansluiting:

IEC 60704-2-3Testmethode voor geluidsmeting:

Doseringen tijdens tests

Conform EN 50242Vaatwasmiddel:

7,5 gramVoorwas:

25 gramHoofdwas:

Conform EN 50242Spoelglansmiddel:

5Dosering spoelglansmiddel:

Laden van de vaatwasser

Technische informatie

Informatie op energielabel

Informatieblad, conform Gedelegeerde Verordening (EU) nr. 1059/2010 van de Commissie.

ASKO

	D5434Modelbenaming:
Aantal standaard plaatsinstellingen:	131)
	A+Energie-efficiëntieklasse:
Jaarlijks energieverbruik (AE)	295 kWh per 2) jaar
	): 1,04 kWhEnergieverbruik van de standaard reinigingscyclus (E
Stroomverbruik
o ):	0,12 WUit-modus (P
i ):	0,75 WStand by-modus (P
Jaarlijks waterverbruik (AW)	2990 liter per 3) jaar
Droogefficiëntieklasse:	A4)
Vaatwasprogramma's:	Normaal programma, geen 5) opties
	175 minutenProgrammatijd voor de standaard reinigingscyclus:
l ):	OneindigDuur van de stand by-modus (T
	46 dB(A) re 1 pWGeluidsniveau:

1) Conform standaard, EN 50242.

2) Op basis van 280 standaard reinigingscycli met een koudwateraansluiting en verbruik overeenkomstig de energiebesparende modus. Het daadwerkelijke energieverbruik hangt af van hoe de machine wordt gebruikt.

3) Op basis van 280 standaard reinigingscycli. Het daadwerkelijke waterverbruik hangt af van hoe de machine wordt gebruikt.

4) Op een schaal van G (minst efficiënt) tot A (meest efficiënt).

5) Dit vaatwasprogramma is de standaard reinigingscyclus die wordt gebruikt voor de informatie op het energie- label. Het programma is bedoeld voor normaal vuile vaat en is het meest effectieve programma wat energie- en waterverbruik betreft.

Technische gegevens

	847-905 mmHoogte:
Breedte:	600 mm
Diepte:	596 mm
Gewicht:	67 kg
Waterdruk:	0,03-1,0 MPa
	0,3-10 kp/cm2
	3–100 N/cm2
Elektrische aansluiting:	Zie typeplaatje.
Nominaal vermogen:	Zie typeplaatje.

1) Het gewicht kan verschillen door verschillen in de specificatie.

©

Installatie

Enkele installatiemogelijkheden

De vaatwasser is bestemd voor vrijstaande installatie, maar kan ook onder een werkblad worden geplaatst. Controleer of er een luchtopening is van 3 mm rond de vaatwasser.

Stel de hoogte af en schuif de vaatwasser op de juiste plek

Vrijstaand

1. Maak de onderzetters (indien van toepassing) vast aan de vaatwasser.

1. Zorg voor een stevige ondergrond waarop de vaatwasser wordt geplaatst. Stel de hoogte van de vaatwasser af met behulp van de vier stalen voetjes, zodat de vaatwasser waterpas staat. De vaatwasser mag niet verder hellen dan 5 mm.
2. Zet de stalen voetjes vast met behulp van de borgmoeren.

Stalen voetjes

Ingebouwd

1. Maak de onderzetters (indien van toepassing) vast aan de vaatwasser.

1. Begin met het meten van de hoogte van de vloer tot de onderkant van het werkblad.
2. Meet de hoogte vanaf de vloert tot aan de bovenrand van de vaatwasser.
3. Stel alle voetjes: draai rechtsom om de vaatwasser hoger te stellen en linksom voor lager.
4. Controleer dat er een luchtopening is van minimaal 3 mm tussen de onderkant van het werkblad en de bovenkant van de vaatwasser.
5. Draai de borgmoeren (borgmoer) op de achterste voetjes aan.
6. Schuif de vaatwasser op zijn plek.

- Trek de afvoer - en toevoerslangen aan wanneer de machine op zijn plek wordt geschoven.

- Controleer de slangen op knikken en scherpe bochten en controleer of er iets is dat de slangen kan beschadigen.

Installatie

1. Als de stalen voetjes goed gesteld zijn, draai de twee rubberen voetjes vast tegen de vloer. rubberen voetjes voorkomen nu dat de machine omvalt.

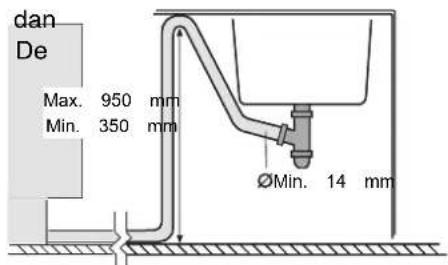

Wanneer de afvoerslang wordt aangesloten op een aansluitnippel op de sifon van de gootsteen (zie afbeelding 1), zorg er dan voor dat de slang wordt bevestigd op dezelfde hoogte als de onderkant van de gootsteen. Anders kan er afwaswater uit de gootsteen in de vaatwasser lopen. De afvoerslang wordt in de kegelvormige aansluitleiding op de sifon van de gootsteen gestoken. De kegelvormige leiding moet een inwendige diameter hebben van minimaal 14 mm. Voor andere aansluitalternatieven, zie de afbeeldingen 2 en 3.

De afvoerslang mag worden uitgeschoven tot maximaal 3 m (de totale lengte van de afvoerslang mag niet zijn dan 4,5 m). Eventuele koppelingen en aansluitbuizen moeten een binnendiameter hebben van minimaal 14 mm. Idealiter moet de afvoerslang echter worden vervangen door een nieuwe slang zonder koppelingen.

Geen enkel onderdeel van de afvoerslang mag meer dan 950 mm boven de onderkant van de vaatwasser uitkomen. De slang mag niet direct naar een afvoerput of iets dergelijks geleid worden. In dat geval slang als een sifon fungeren en de vaatwasser De afvoer van de slang moet altijd minimaal boven de onderkant van de vaatwasser zijn. Zorg ervoor dat de afvoerkabel niet geknikt is.

LET OP!

De slang moet worden bevestigd op dezelfde als de onderkant van het aanrecht.

Afbeelding 1

Afbeelding 2

asser Afbeelding 3

Aansluiting op watertoevoer

legen.

350 mm Gebruik uitsluitend de bij de vaatwasser geleverde toevoerslang. Gebruik geen oude slangen of andere reservetoevoerslangen.

De toevoerleiding moet worden voorzien van een afsluitkraan. De afsluitkraan moet goed toegankelijk zijn, zodat het water kan worden afgesloten als de voogdewasser verplaatst moet worden.

Als de aansluiting gereed is, moet de afsluitkraan geopend worden en de druk enige tijd gehandhaafd blijven. Controleer of alle aansluitingen dicht zijn.

Aansluiten op koud water...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Installatie

Aansluiten op warm water (max. 70 °C)

Indien u stadsverwarming, zonne-energie of geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Elektrische aansluiting

Informatie over de elektrische aansluiting vindt u op typeplaatje. Deze specificatie moet overeenkomen met de stroomvoorziening.

Vaatwassers met een stekker moeten op een geaard stopcontact worden aangesloten.

De wandcontactdoos moet buiten het installatiegebied worden geplaatst, zodanig dat deze na het plaatsen van de vaatwasser eenvoudig toegankelijk is. Maak geen gebruik van een verlengsnoer!

1. Schroef de afdekplaat terug op zijn plek. Stel de afdekplaat zo af, dat de rubberen afdichting net c vloer raakt.

Plaats de plastic sokkel weer terug.

LET OP!

Reparaties en onderhoud op het gebied van veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.

Afdichtstrip bevestigen (op afdekplaat vloersokkel)

(Niet voor alle modellen)

Wijzigen draairichting deur:

1. Verwijder de plastic sokkel door deze met de vingers van beide handen vast te pakken onder de plastic sokkel (A) en vervolgens omhoog en naar buiten te tillen.

1. Draai de twee schroeven van de afdekplaat (B) los.
2. Lijm de meegeleverde rubberen afdichting (C) op de onderkant van de afdekplaat (tegen de vloer).

Onderhoud

Lees het hoofdstuk Problemen verhelpen voordat u contact opneemt met de serviceafdeling. Noteer de informatie op het typeplaatje aan de rechterzijde binnen in de vaatwasser. Noteer het typenummer (1) en serienummer (2).

Notities

Notities

Beknopte handleiding

Korven beladen

Spoel het serviesgoed niet af met stromend voordat u het in de vaatwasser plaatst. Vo alleen even de grote voedselresten voordat vaatwasser laadt.

4 Druk op de hoofdschakelaar en sluit de deur

5 Kies een programma en gewenste opties

Voeg vaatwasmiddel toe

Het vaatwasmiddelbakje heeft een kleiner bakje voor de voorwas en een ander bakje voor hoofdwas.

6 Druk op Start/Stop

3 Controleer dat de sproeiarmen vrij kunnen draaien
