Producttype	Inbouwvaatwasser
Afmetingen (B x D x H)	60 x 60 x 85 cm
Gewicht	50 kg
Energieverbruik per cyclus	0,95 kWh
Waterverbruik per cyclus	9 liter
Geluidsniveau	44 dB
Capaciteit	14 couverts
Aantal programma's	6
Programma's	Intensief, Eco, Glas, Snel, Spoelen, Voorweken
Droogsysteem	Turbodroging
Veiligheid	Kinderslot, Waterstop
Onderhoud	Filters reinigen, sproeiarmen controleren
Reserveonderdelen	Beschikbaar via ASKO-service
Reparatie-index	8,5/10
Merk	ASKO
Model	D5544 XL
Kleur	RVS (roestvrij staal)
Deurscharnieren	Verstelbaar
Energielabel	A++
Watertoevoer	Koud water

Veelgestelde vragen - D5544 XL ASKO

Hoe stel ik de waterontharder in?

Raadpleeg de handleiding voor de juiste instelling op basis van de waterhardheid in uw regio. Gebruik het waterhardheidsteststrookje.

Welke programma's zijn beschikbaar?

De ASKO D5544 XL heeft 6 programma's: Intensief, Eco, Glas, Snel, Spoelen en Voorweken.

Heeft de vaatwasser een kinderslot?

Ja, de vaatwasser is voorzien van een kinderslot. Activeer het via het bedieningspaneel om onbedoeld openen te voorkomen.

Hoe vaak moet ik het filter reinigen?

Reinig het filter na elke wasbeurt voor optimale prestaties. Controleer het groffe filter en het fijne filter op etensresten.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals sproeiarmen en filters zijn verkrijgbaar via de ASKO-service of erkende onderdelenleveranciers.

Wat is het verbruik van de vaatwasser?

Het energieverbruik is 0,95 kWh per cyclus en het waterverbruik is 9 liter per cyclus, wat resulteert in een A++ energielabel.

Hoe plaats ik de vaatwasser correct?

Zorg voor een vlakke ondergrond en sluit de watertoevoer en afvoer correct aan. Raadpleeg de installatie-instructies in de handleiding voor waterdichte aansluitingen.

Wat doe ik bij een foutmelding?

Noteer de foutcode en raadpleeg het foutopsporingsgedeelte van de handleiding. Vaak is het filter of de watertoevoer de oorzaak.

Heeft de vaatwasser een droogfunctie?

Ja, het beschikt over Turbodroging voor optimale droogresultaten, vooral bij glaswerk.

Welk vaatwastablet moet ik gebruiken?

Gebruik all-in-one tabletten voor het beste resultaat. U kunt ook apart zout en glansmiddel toevoegen voor hard water.

GEBRUIKSAANWIJZING D5544 XL ASKO

HartelijkdankdatuvoorditkwaliteitsproductvanASKOhebtgekozen.

Wijhopendatdemachinejarenlangaanuwwensenenverwachtingenzalvoldoen.

Scandinavischdesigniseencombinatievanhelderelijnen, alledaagsefunctionaliteiten

hoogstaandekwaliteit. Ditzijndehoofdkenmerkenvanalonzeproductenenderedendat

onzeproductenwereldwijdzogeliefdzijn.

Omoptimaalprofijtvanuwnieuwevaatwassertehebben, radenwijuaandeze

bedieningshandleidingtelezenvoordatudemachinegaatgebruiken.De

bedieningshandleidingbevatookinformatieoverhoeuhetmilieukuntbeschermen.

Inhoudsopgave

	3Voor de eerste afwas		27Zout
Lees de bedieningshandleiding	3	Vul zout bij	27
Wees voorzichtig met bepaalde materialen	3		28Foutmeld
Waterhardheid controleren	3		29Probleme
Programmalijst	3	Energielabel	32Informatie
	4	Veiligheidsinstructies
Algemeen	4	Doseningen tijdens tests	32
Installatie	4	Laden van de vaatwasser	32
Winteropslag/Transport	4	Informatie op energielabel	33
Overloopbeveiliging	4	Technische gegevens	33
Reiniging	4		34Installati
Verpakkingsmateriaal	4	Veiligheidsinstructies	34
Verwijdering	4	Transportbescherming voor de
	5	Kindveiligheid	34
Kindveiligheid en vaatwassen	5	Instellingen	35
Kinderslot activeren (knopblokkering)		Afvoeraansluiting	35
	5	Aansluiting op watertoevoer	35
	6	Onderdelen vaatwasser
	7	Korven van de vaatwasser	36Onderho
	9	Bedieningspaneel	40Beknopt
	10	Doseerbakje
	11	Economisch vaatwassen
	12	Breekbare vaat
	13	Vaatwassen
De korven op de juiste manier beladen	13
Voeg vaatwasmiddel toe	13
Kies een programma	14
Opties kiezen	17
Druk op Start/Stop en sluit de	deur
Na het vaatwassen	18
	19	Instellingen
	23	Onderhoud en reiniging
	26	Spoelglansmiddel

Voor de eerste afwas

Lees de bedieningshandleiding

Lees de bedieningshandleiding voordat u de vaatwasser gaat gebruiken, met name de hoofdstukken Veiligheidsinstructies, Kindveiligheid en Vaatwassen.

Wees voorzichtig met bepaalde materialen

Lees het hoofdstuk Breekbare vaat voordat u serviesgoed afwast met ongeglazuurde decoratie of ander plastic, houten of kristallen serviesgoed dat een speciale betekenis voor u heeft.

Waterhardheid controleren

Neem contact op met uw plaatselijke waterleidingbedrijf voor informatie over de waterhardheid. Dit is belangrijk voor het doseren van de waterontharder (zie het hoofdstuk Instellingen). Voordat u begint met afwassen, moet u eventueel ook het zout bijvullen (zie het hoofdstuk Zout). Nadat u de waterontharder heeft gedoseerd, kunt u uitgaan van de doseringen vaatwasmiddel en spoelglansmiddel voor zacht water.

Programmalijst

Bij sommige vaatwassers worden programmalijsten in diverse talen geleverd. Maak de programmalijst in de gewenste taal vast aan de bovenzijde van de deur.

• Lees de Gebruiksaanwijzing en bewaar deze veilige plaats.
• Gebruik de vaatwasser nooit voor enig ander dan in deze bedieningshandleiding omschreven
  opDeeroverloopbeveiliging pompt water naar buiten en slu de watertoevoer af wanneer het waterniveau van de vaaltwasser boven het normale niveau stijgt. Indien de isverloopbeveiliging geactiveerd wordt, sluit dan de
  tendvatertoevoer af en bel de servicedienst.

- Laad de vaatwasserdeur of de korven uitsluit met vaat.

- Laat de deur van de vaatwasser nooit open om struikelen te voorkomen.

- Gebruik alleen vaatwasmiddelen voor de vaatwasser!

- Plaats messen en andere scherpe voorwerpen dusdanig dat ze niemand kunnen verwonden schade aan de vaatwasser kunnen toebrengen.

- De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysie of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze personen moeten instructies ontvangen over het gebruik van de machine van een persoon die verantwoordelijk voor hun veiligheid.

- Houd kinderen onder toezicht om ervoor dat ze niet met de vaatwasser spelen.

- Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

- Deze vaatwasser is bestemd voor huishoudelijk daarmee vergelijkbaar gebruik, zoals:

- in keukens (voor personeel) in winkels, kantoren en andere werkomgevingen.

- boerderijen.

- - voor gasten in hotels, motels en andere overnachtingsgelegenheden.

- Plaats nooit serviesgoed met oplosmiddelresten in de vaatwasser, want hierdoor ontstaat er risico op ontploffing. Daarnaast mag er geen vaat met as, was of smeermiddelen in de vaatwasser worden afgewassen.

Installatie

Zie het hoofdstuk Installatie.

Winteropslag/Transport

• Bewaar de vaatwasser op een plek waar de temperatuur boven het vriespunt blijft.
• Vermijd transport over grote afstanden in zeer koude weersomstandigheden.
• Verplaats de vaatwasser rechtop of liggend op de achterzijde.

Overloopbeveiliging

Reiniging staan

Wanneer u de rand rond de deur reinigt, gebruik d'enkel een licht vochtige doek. Spuit geen water rondo de deurrand! Het vocht kan in het slot dringen, dat elektrische onderdelen bevat.

of Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Verwijdering

- Wanneer de vaatwasser het eind van zijn levensdui heeft bereikt en moet worden verwijderd, moet de is vaatwasser onmiddellijk onbruikbaar worden gemaakt. Trek de voedingskabel uit en knip deze porge zo kort mogelijk af.

- De vaatwasser is gemaakt en gelabeld voor recycling.

- Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe uw vaatwasser of correcte wijze kan worden gerecycled.

Kindveiligheid en vaatwassen

• Maak voor alle lange/scherpe voorwerpen gebruik van de messenkorf of messenhouder.
• U dient altijd de deur te sluiten en het progr onmiddellijk te starten zodra u het vaatwasmidde heeft toegevoegd.
• Houd kinderen uit de buurt van de vaatwasser wanneer de deur open is. Er kan nog vaatwas in de machine zitten!
• Laat kinderen niet met de vaatwasser spelen of gebruiken. Wees vooral alert wanneer de deur is.

WAARSCHUWING!

Kinderen moeten onder toezicht blijven -amma vaatwasmiddel is bijtend!

Bewaar vaatwasmiddel en spoelglansmiddel buiten bereik van kinderen! Als iemand vaatwasmiddel inslikt, laat deze persoon dan onmiddellijk een of twee glaz smiddel melk of water drinken. Laat de persoon niet overgev Waarschuw een arts! Als iemand wasmiddel in de og deze krijgt spoel dan met ruim water (gedurende minimaal open 15 minuten).

Kinderslot activeren (knopblokkering)

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten (zie het hoofdstuk Instellingen).

Onderdelen vaatwasser*

Serienummerplaatje7.Messenkorf1.

Zoutvak8.Filters2.

Onderste korf9.Bestekkorf3.

Spoelglansmiddelbakje10.Wasmiddelbakje4.

Bedieningspaneel11.Bovenste korf5.

Sproeiarmen6.

Korven van de vaatwasser*

Bovenste korf

1. Neerklapbare bordensteun
2. Voorsteun voor bordensteun (gebruikt voor borden met een diameter groter dan 25 cm)
3. Handgreep

Messenkorf

Korven van de vaatwasser*

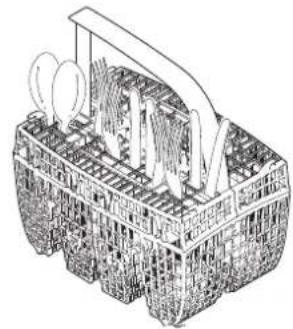

Bestekkorf met deksel

a

Plaatsing deksel bestekkorf (in bovenste korf)

Het deksel van de bestekkorf kan worden verwijderd en bijvoorbeeld als een extra bestekkorf in de l worden gebruikt (zie onderstaand).

a

Het paneel is voorzien van aanraaktoetsen met hoorbare feedback (zie het hoofdstuk Instellingen).

3. Programmasymbool

4. Display

1. Spoelglansmiddelindicator

2. TAB 3-in-1 / alles-in-één vaatwasmiddel)

3. Zoutindicator

Kinderslot (knopblokkering)8.Hoofdschakelaar1. Hoge temperatuur9.Programmakiezer2.

Lang drogen10.

1. Uitgestelde start

2. Kies tijd (voor het programma Tijd programma)

3. Start/Stop

LET OP!

• De aanraaktoetsen reageren alleen als de deur open is. Wacht na het openen van de deur even voordat u de aanraaktoetsen indrukt.
• Twee minuten nadat de laatste toets is ingedrukt, schakelt de paneelverlichting over op de energiebesparende stand. Sluit de deur en open deze weer of druk de hoofdschakelaar in om het paneel weer te
• Houd de aanraaktoetsen schoon en vetvrij. Veeg ze af met een droge of enigszins vochtige doek. Gebruik nooit schoonmaakmiddelen, omdat deze krassen op het oppervlak kunnen veroorzaken. Gebruik de hoofdschakelaar om de vaatwasser uit te schakelen voordat u de aanraaktoetsen schoonmaakt. Zo voorkomt u dat de knoppen per ongeluk worden geactiveerd.

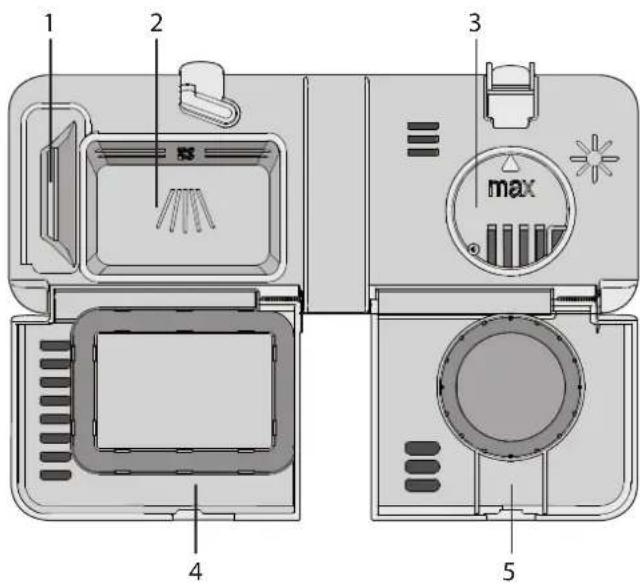

Doseerbakje

1. Voorwasmiddelbakje
2. Hoofdwasmiddelbakje
3. Spoelglansmiddelbakje
4. Deksel vaatwasmiddelbakje
5. Deksel spoelglansmiddelbakje

Economisch vaatwassen

Draai de vaatwasprogramma's uitsluitend bij volledige lading

Wacht met het starten van een programma totdat de vaatwasser vol is, zo bespaart u energie. Gebruik het Afspoelen programma om de vaat te spoelen en te ontdoen van nare geurtjes terwijl u wacht tot de vaatwasser helemaal vol is.

Draai de programma's op een lagere temperatuur

Indien de vaat slechts licht vervuild is, kunt u voor sommige programma's een lagere temperatuur selecteren. Zie ook het hoofdstuk Opties kiezen in het gedeelte Vaatwassen.

Kies een programma met Kort drogen

Kies Kort drogen om energie te besparen. U krijgt een beter droogresultaat als u de deur op een kier laat staan zodra het programma klaar is.

Spoel niet af met stromend water

Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

Kies een groen vaatwasmiddel

Lees de milieuverklaring op de verpakking!

Aansluiten op koud water...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluiten op warm water (max. 70 °C)

Indien u stadsverwarming, zonne-energie of geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt u de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Breekbare vaat

Sommig serviesgoed is niet vaatwasserbestendig. Dit kan diverse oorzaken hebben. Sommige materialen kunnen niet tegen de hoge temperatuur, andere kunnen door het vaatwasmiddel beschadigd worden.

Breekbare decoratie

Porselein met decoraties op het glazuur (het voorwerp voelt ruw aan) mag niet in de vaatwasser worden afgewassen.

Kristal / glas

Plaats de voorwerpen dusdanig dat deze elkaar niet raken tijdens het vaatwassen. Gebruik de laagst mogelijke wastemperatuur en het kortste programma. Selecteer Kort drogen. Antieke en zeer breekbare voorwerpen mogen niet in de vaatwasser worden afgewassen.

Op glas dat op hoge temperatuur in de vaatwasser wordt afgewassen, kan na verloop van tijd een grijze waas ontstaan die niet meer kan worden verwijderd. Was breekbare glazen af op een lage temperatuur en met een geringe dosis vaatwasmiddel.

Zilver

Zilveren en roestvrijstalen voorwerpen mogen niet in contact met elkaar komen, omdat het zilver daardoor kan verkleuren.

Bestek met gelijmde handvaten

Sommige lijmsoorten zijn niet vaatwasserbestendig. De handvaten kunnen dan losraken.

Hout

Houten voorwerpen mogen alleen in de vaatwasser worden afgewassen wanneer ze als vaatwasserbestendig zijn geëtiketteerd.

Aluminium

Aluminium kan zijn glans verliezen als het in een vaatwasser wordt afgewassen. Aluminium pannen van goede kwaliteit kunnen echter wel in een vaatwasser worden afgewassen, ook al zullen ze iets van hun glans verliezen.

Plastic voorwerpen

Was geen plastic voorwerpen af, die niet bestand zijn tegen hoge temperaturen.

Vaatwassen

Hieronder volgen stapsgewijs instructies om u te hønderste korf

optimale resultaten met uw vaatwasser te verkrijgeplaats borden, schalen, dienbladen, pannen en bestek

1 De korven op de juiste manier beladen

Spoel het serviesgoed niet af met stromend water voordat u het in de vaatwasser plaatst. Verwijder alleen even de grote voedselresten voordat u de vaatwasser laadt.

Zie het hoofdstuk Breekbare vaat als u voorwerpen wilt afwassen, die mogelijk breekbaar zijn.

Bovenkorf en bestekmand

Plaats glazen, kopjes, schalen, borden en schotels in de bovenste korf. Wijnglazen plaatst u in het wijnglazenrek (indien aanwezig). Plaats scherpe messen in de speciale messenkorf bovenin de vaatwasser of in de messenhouder aan de rechterkant (indien aanwezig). Best

LET OP!

Zorg dat alle vuile oppervlakken naar binnen en beneden wijzen!

Plaats het bestek met de handvatten naar beneden, behalve messen, en verdeel het bestek zo goed mogelijk. Zorg ervoor dat lepels niet in elkaar vallen. bestekmand wordt in de onderste korf geplaatst.

WAARSCHUWING!

Messen en andere voorwerpen met scherpe punten moeten ofwel met de punten naar beneden in de bestekmand worden geplaatst ofwel horizontaal in andere korven.

Plaats geen bestek dat van verschillende materialen gemaakt is - zoals zilver en roestvrij staal - op de plek (kans op verkleuring).

De bestekmand heeft een neerklapbaar gedeelte in het midden voor kleine of smalle voorwerpen, zoals hulpstukken van elektrische mixers.

2 Controleer dat de sproeiarmen vrij kunnen draaien

3 Voeg vaatwasmiddel toe De hoeveelheid toe te voegen hangt af van de waterhardheid.

Houd u aan de aanwijzingen op de verpakking van vaatwasmiddel. Deze vaatwasser bevat een waterontharder, dus gebruik een dosering vaatwasmiddel en spoelglansmiddel die geschikt is voor zacht water.

Vaatwassen

Te veel vaatwasmiddel kan leiden tot minder effectief afwassen en is ook belastender voor het milieu. Au

Doe het vaatwasmiddel in het vaatwasmiddelvak. één vak voor de voorwas en één voor de hoof het hoofdstuk Doseerbakje). Als u geen tabletten gebruikt, doe dan een kleine hoeveelheid vaatwasmiddel in het voorwasvak. Neem contact met de fabrikant van het vaatwasmiddel als u hebt over het vaatwasmiddel.

Auto programma

De vaatwasser kan meten hoe vervuild de vaat is e stelt het waterverbruik en de temperatuur daarop af. Wanneer de vaatwasser pas is geïnstalleerd, moet he programma vijfmaal worden gedraaid voordat het afstellen compleet is en de beste resultaten oplevert.

WAARSCHUWING!

Kinderen moeten onder toezicht blijven - vaatwasmiddel is bijtend!

LET OP!

Gebruik alleen vaatwasmiddelen voor de vaatwasse Afwasmiddel mag niet gebruikt worden, omdat het daarbij gevormde schuim een effectieve werking van de vaatwasser belemmert.

Vaatwastabletten

Breek de tablet in twee stukken als het deksel vak moeilijk dicht gaat. Als het deksel te strak correct open kan gaan, is het mogelijk dat de het vaatwasmiddel niet correct plaatsvindt.

LET OP!

Het gebruik van vaatwastabletten wordt niet aangeraden voor korte programma's (korter dan minuten). Gebruik daarvoor liever poeder of een vloeibaar vaatwasmiddel.

3-in-1 / alles-in-één vaatwasmiddel

Lees de aanwijzingen voor deze producten aanda door. Mocht er nog iets onduidelijk zijn, neem contact op met de fabrikant van het reinigingsm

4 Druk op de hoofdschakelaar totdat het display gaat branden

Kies een programma

Druk een of meerdere keren op de programmakiezer totdat het symbool voor het door u gewenste programma op het display weergegeven wordt.

Tijd programma

Het programma past zich aan de opgegeven bedrijfsduur of eindtijd aan. Bij dit programma is het belangrijk de juiste tijd te kiezen voor de vervuilingsgraad van de vaat.

Licht vuile vaat0:30-1:15

Voor het instellen van de programmatijd zie het hoofdstuk Opties kiezen.

zit en niet

afgifte Intensief programma

Programma voor zeer vuile vaat zoals pannen, braadpannen en ovenschalen. Als er na deze vaat n ruimte over is in de vaatwasser, kunt u borden en dergelijke toevoegen.

Normaal programma

Gebruik dit programma voor normaal vuile vaat, maar ook serviesgoed met opgedroogde resten, zoals ontig worden, dienbladen, kopjes, glazen enz.

Dagelijks programma

Een programma dat geschikt is voor de dagelijkse van Dit programma kan ook opgedroogde etensresten verwijderen, maar is niet geschikt voor de verbrande etensresten op bijvoorbeeld ovenschalen.

Kort programma

Dit programma wordt gebruikt voor licht vuile glazen serviesgoed, bijvoorbeeld koffiekopjes.

Vaatwassen

Extra kort programma

Een kort programma van ongeveer 15 minuten metebruik deze mogelijkheid als u energie wilt besparer acceptabele resultaten voor de zeer licht vervuilde Vaat. normaal vuile vaat.

Eco programma

Kwetsbare vaat

Als de vaat niet erg vuil is, kunt u kiezen voor Dit Kypelprogramma heeft een spoelgang met verwarmen e vaat. Dit programma is bedoeld voor glaswerk endrogen. Dit programma is geschikt als u bijvoorbeeld porselein dat even tevoren gebruikt is en waarvojamdusilt maken en de schone glazen potten wilt sp geen krachtig programma nodig is. en verwarmen.

Afspoelen/Drogen

Dit programma kan gebruikt worden voor breekbare vaat. Selecteer Kort drogen als u extra voorzichtig wilt zijn. Zie ook het hoofdstuk Breekbare vaat.

Afspoelen

Dit programma wordt gebruikt om serviesgoed te spoelen terwijl u wacht tot de vaatwasser helemaal is.

Vaatwassen

Programmatabel

	Opties	Programsen	hoofdwas (°C)	Aantal spoelingen	Eind-spoeltem-peratuur (°C)	Verbruikswaarden1)
						Koud water2)		Heet water3)
						Afwastijd (circa uur:minuten)	Energie (circa kWh)	Afwastijd (circa uur:minuten)	Energie (circa kWh)	Waterverbruik (liter)
Auto										13-260,7-1,01:4
Tijd programma	-	0-2	max. 65	2-3	max. 65	0:30-3:00	0,6-1,6	0:30-3:00	0,4-1,2	10-19
Intensief programma	-	2	55	3	60	3:15	1,3	3:00	0,7	18
Normaal programma4)	-	0	60	2	60	2:55	1,0	2:35	0,7	11
Normaal programma	8	2	65	3	65	2:30	1,6	2:20	1,0	20
Dagelijks programma	-	1	60	2	65	1:40	1,3	1:30	0,9	14
Kort programma	-	0	30	2	-	0:20	0,2	0:20	0,1	10
Extra kort programma	-	0	30	2	-	0:15	0,2	0:15	0,1	10
Kwetsbare vaat	-	1	40	2	50	1:40	0,9	1:25	0,2	15
Eco programma	-	1	55	2	55	2:40	1,0	2:20	0,6	12
Afspoelen/Drogen	333	0	-	1	50	0:45	0,5	0:40	0,4	3
Afspoelen	-	0	-	1	-	0:06	0,01	0:06	0,01	3

1) Het verbruik verschilt afhankelijk van factoren zoals de watertoevoertemperatuur, de omgevingstemperatuur, de hoeveelheid serviesgoed en de geselecteerde
opties.
2) Aansluiten op koud water, circa 15 °C.
3) Aansluiten op heet water, circa 60 °C.
4) De prestatiegegevens voor het energielabel zijn op basis van dit programma.

Vaatwassen

Opties kiezen

Om een optie te kiezen, drukt u op één optieknoppen. Het veld onder de knop licht als deze optie geactiveerd wordt. De beschikbare hangen af van het gekozen programma. Wanneer programma heeft opgestart, worden de door u g opties opgeslagen voor de volgende keer dat u hetzelfde programma wilt gebruiken. Een uitzonderd is de optie Uitgestelde start.

Hoge temperatuur

Activeer deze optie voor betere vaatwasresultaten. machine maakt dan gebruik van een hogere temperatuur voor de hoofdwas.

Als u de lagere temperatuur wilt gebruiken, druk opnieuw totdat het veld onder de knop wordt uitgeschakeld.

U kunt de temperatuur als volgt variëren:

#

#

10

#

55 °C/ 70 °CIntensief

60 °C/ 65 °CNormaal

60 °C/ 65 °CDagelijks

30 °C/ 60 °CKort program

30 °C/ 60 °CExtra kort

40 °C/ 50 °CKwetsbare

55 °C/ 60 °CEco program

van de Uitgestelde start

Als u Uitgestelde start kiest, zal de vaatwasser 1-24 op nadles u op de knop Start/Stop hebt gedrukt, starten. 1u Druk eenmaal op de knop om Uitgestelde start te kozactiveren. Druk meerdere keren op de knop of ho deze ingedrukt om het door u gewenste aantal ur ing in te stellen.

1. Druk op Start/Stop . De vaatwasser telt met hele uren af en start na de gekozen startvertraging. Houd Start/Stop drie seconden ingedrukt als u de op Uitgestelde start wilt annuleren.

LET OP!

Vergeet niet op de Start/Stop-toets te drukken om h programma te starten.

Set Ⓞ Kies tijd

Druk meerdere keren op de optieknop of houd deze gegebruik om de door u gewenste programmatijd in 1 stellen voor Tijd programma. U kunt een programmatij keren tussen 30 minuten en 3 uur.

Druk op Start/Stop en sluit de deu

Op het display wordt driemaal knipperend de mla: resterende tijd aangegeven ten teken dat het programma opgestart is. Sluit de deur goed, anders programma: start de vaatwasser niet. Op het display staat als dat: deur openstaat.

LET: OP!

Als de machine niet start binnen 2 minuten nadat ( laatste knop is ingedrukt, wordt op het display wederom het laatst uitgevoerde programma

Lang drogen

Als u de optie Lang drogen activeert, wordt het wederem ho droogresultaat verbeterd door een hogere temperatuur bij de laatste spoelbeurt en een langere droogfase. Hierdoor neemt het energieverbruik iets toe. Deze optie kan in combinatie met alle programma's worden gebruikt, behalve Auto programma, Tijd programma, Afspoelen/Drogen en Afspoelen.

Indien u een programma met Kort drogen wilt, druk dan opnieuw totdat het veld onder de knop wordt uitgeschakeld.

Vaatwassen

Resterende tijd

Wilt u meer vaat laden?

Nadat u een programma en opties heeft geselectearen de deur. De vaatwasser stopt automatisch. Voe geeft het display aan hoe lang het programma dene vorigaat toe, sluit de deur en de vaatwasser gaat keer duurde. De resterende tijd wordt geactualiseerdet het programma.

nadat het water voor de eindspoeling verwarmd

Dit kan per geval enigszins verschillen afhankelijk de temperatuur van het instromende water, de hoeveelheid vaat, de omgevingstemperatuur en and factoren.

Als de stroom naar de vaatwasser wordt uitgeschakeld door middel van de

hoofdschakelaar of door een stroomstoring

Als het vaatwasprogramma niet voltooid was, gaat het onderbroken programma verder zodra de stroomtoevoer hersteld is.

LET OP!

Bij de eerste keer dat een programma wordt kan de weergegeven resterende tijd misleidend omdat de vaatwasser een schatting van de tijd Wanneer u het programma een tweede keer dan zal de vaatwasser de resterende tijd berekenen basis van de vorige duur van het programma.

LET OP! gebruikt,

zijn Tijdens het drogen wordt het programma onderbroken d maakt. Indien de stroom wordt uitgeschakeld of de deur lang draaat dan 2 minuten geopend blijft.

Een programma stoppen of wijzigen

Als u van programma wilt veranderen nadat de

Na het vaatwassen

Als het programma is beëindigd, verschijnt "End" op het display.

vaatwasser gestart is, open dan de deur en houmde het einde van het programma aan te geven, w knop Start/Stop gedurende drie seconden ingedrukt. ook een zoemtoon afgegeven. Zie het hoofdstuk Gebruik meer vaatwasmiddel als de deksel van hetstellingen, waar beschreven wordt hoe deze functie vaatwasmiddeldoseerbakje open is gegaan. Kies kan worden veranderd.

vervolgens een ander programma, druk op Start/en sluit de deur.

wanneer de machine klaar is, verbruikt deze alleen stand-bystroom. Als u de stroom geheel wilt uitschakelen, zet de vaatwasser dan uit met behulp de hoofdschakelaar. Draai de waterkraan elke keer na gebruik dicht.

Instellingen

Om het instellingenmenu te openen:

1. Open eerst de deur. Schakel de vaatwasser uit met de hoofdschakelaar (ingedrukt houden). knop los.
   Houd de hoofdschakelaar ingedrukt totdat het display oplicht.2.
   Druk binnen vijf seconden op de programmakiezer en de knop Lang drogen en houd deze
   Laat de knoppen los wanneer op het display wordt weergegeven.4.

PROG +

TIPS!

Druk zorgvuldig op de symbolen om te voorkomen dat u per ongeluk een andere knop act het nogmaals als u het instellingenmenu de eerste keer niet kunt openen.

Drukken om de ingestelde waarde op te slaan en verde

Huidige instelling.

te gaan naar de volgende instelling.

Huidige ingestelde waarde.

Drukken om door de ingestelde waarden te bladeren.

U kunt nu de volgende instellingen veranderen:

knop

(Uit)

(Aan)

Kinderslot

(knopblokkering)

BeschrijvingInstellingenOptiesDruk op de

U kunt het kinderslot (knopblokkering) inschakelen om te voorkomen dat kinderen de vaatwasser aanzetten.

Druk tegelijkertijd op Hoge temperatuur en Lang drogen om de toetsvergrendeling tijdelijk te deactiveren wanneer u de vaatwasser wilt starten. De toetsvergrendeling wordt na 2 minuten automatisch weer ingeschakeld.

Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende Als u geen andere instellingen wilt wijzigen, houdt u Start/Stop ingedrukt om door het hele inste te bladeren.

(Uit)

Zoemervolume

De vaatwasser geeft een zoemtoon af bij het einde van een programma of bij een storing.

(Laag)

(Hoog)

Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PROG	3: 0 (Uit)		Met dit geluid wordt elke ingedrukte toets bevestigd.
	3: 1 (Laag)
	3: 2
	3: 3
	3: 4 (Hoog)
START STOP	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PROG	5:- 1 (Laag)	LCD-contrast	Voor het bijstellen van het contrast van het display op het paneel.
	5: 0
	5: 1
	5: 2
	5: 3 (Hoog)
START STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende
PROG	6: 0 (Uit)		Dosering spoelglansmiddel.Spoelglansmiddel
	6: 1 (Lage dosering)
	6: 2
	6: 3
	6: 4
	6: 5
	6: 6 (Hoge dosering)
START STO	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRO	☐ (Uit)	TAB(3-in-1/alles-in-eén vaatwas middel)	Deze optie kan geactiveerd worden bij gebruik van een 3-in-1/alles-in-eén vaatwasmiddel. Het vaatwas-programma past zich automatisch aan om iedere keer voor de best mogelijke afwas- en droogresultaten te zorgen. Wanneer u deze optie deactiveert, keert de vaatwasser terug naar de normale functie voor alle programma.Wanneer deze optie geactiveerd wordt, hoeft er geen spoelglansmiddel te worden toegevoegd, aangezien het spoelglansmiddel bij deze optie geblokkeerd is. Ook wordt een kleinere hoeveelheid zout aan de waterontharder toegevoegd.LET OP!Om goede vaatwasresultaten te kunnen behalen, is het essentieel om te controleren welk vaatwas-middel of alles-in-eén product het best aan uw wensen voldoet! Lees de instructies op de verpakking van het vaatwasmiddel zorgvuldig voor informatie over het gebruik. Houd u altijd aan de gebruiksaanwijzing of de informatie op de verpakking van het vaatwasmiddel!
	☐ (Aan)
START STOP	Druk op Start/Stop om de ingestelde waarde op te slaan en verder te gaan naar de volgende

Instellingen

knop			BeschrijvingInstellingenOptiesDruk op de
PRC	B: □(Zacht water)	Waterhardheid	Als uw vaatwasser is uitgerust met een waterontharder, moet u deze instelling wellicht wijzigen afhankelijk van de waterhardheid. Neem contact op met u plaatselijke waterleidingbedrijf voor informatie over de waterhardheid. Waterhardheid wordt weergegeven in de volgende schalen: De Duitse schaal voo waterhardheid (°dH) en de Franse schaal waterhardheid (°fH). 0=lage waterhardheid.
	B: 1
	B: 2
	B: 3
	B: 4
	B: 5
	B: 6
	B: 7
	B: 8
	B: 9(Hard water)
START STOP	Druk op Start/Stop om het instellingenmenu te verlaten.

Onderhoud en reiniging

De kuip van de vaatwasser is gemaakt van roestvrij staal en blijft door normaal gebruik schoon. Maar als u hard water heeft, kan er kalkaanslag in de vaatwasser optreden. Als dit gebeurt, draai dan het Normaal programma programma op hoge temperatuur en met twee eetlepels citroenzuur in het vaatwasmiddelvak (zonder vaat in de machine).

Groffilter

Het groffilter houdt grotere voedselresten tegen, die niet door de afvoerpomp kunnen. Leeg indien nodig het groffilter.

1. Breng het groffilter met de hendel omhoog.
2. Leeg het groffilter. Denk eraan het filter terug te plaatsen!

Resten die zich op het fijnfilter verzamelen, worden automatisch bij iedere afwasbeurt weggespoeld. Daarnaast moeten echter zowel het fijnfilter als het bijbehorende leidingdeel enkele malen per jaar gereinigd worden.

1. Draai de hendel eenmaal linksom.

1. Breng het leidingdeel recht omhoog met de hendel. Haal het grofilter los om het leidingdeel te reinigen.
2. Verwijder en reinig het fijnfilter.
3. Plaats in omgekeerde volgorde terug. Zorg ervoor dat de randen goed aansluiten wanneeru het fijnfilter terugplaatst.

1. Vergrendel het filter op zijn plaats door de hendel rechtsom in de stopstand te draaien. De hendeldient recht uit de vaatwasser te steken.

De vaatwasser mag niet worden gebruikt zonder het filter op zijn plaats!

Het vaatwasser kan minder efficiënt worden als het groffilter verkeerd geplaatst wordt.

Onderhoud en reiniging

Afvoerpomp

U kunt de pomp bereiken vanaf de binnenkant vaatwasser.

1. Sluit de vaatwasser van de elektriciteit af door stekker uit het wandstopcontact te trekken!
2. Verwijder het groffilter en leidingdeel.
3. Verwijder het kleine gele montagestuk aan de linkerkant van de onderafvoer (zie onderstaande afbeelding).

LET OP!

van de Vergeet niet om het montagestuk weer terug te plaatsen.

1. Door uw vinger in het gat te steken, kunt u het pomprotorblad draaien en zo eventueel vastzittende resten losmaken.
2. Plaats het montagestuk en de filters terug.
3. Sluit de machine weer aan.

Wanneer de vaatwasser niet start en een zoemend geluid maakt, is de overloopbeveiliging geactiveerd.

• Draai de waterkraan dicht.
• Verwijder de stekker uit het stopcontact
• Dan dient u contact op te nemen met de service-afdeling.

Onderste sproeiarm

Openingen en lagers kunnen soms verstopt raken.

1. Trek de onderste sproeiarm recht omhoog om de: los te maken.
2. Verwijder eventuele resten met een naald of iets dergelijks. De sproeiarmen hebben ook openingen aan de onderkant.

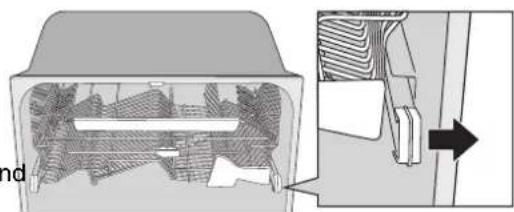

Bovenste sproeiarm

De bovenste korf moet worden verwijderd om de bovenste sproeiarm te kunnen losmaken.

1. Verwijder de bovenste korf en draai de korfvergrendeling op elke rail naar buiten (zie afbeelding). De korf kan nu worden verwijderd.

1. Maak de bovenste sproeiarm los op dezelfde man als de onderste sproeiarm en reinig deze.

Onderhoud en reiniging

Deur

Wanneer u de rand van de deur reinigt, gebruik dan alleen een licht bevochtigde doek (indien nodig met een beetje schoonmaakmiddel).

WAARSCHUWING!

Gebruik geen spuitbus of iets vergelijkbaars rondom de deurvergrendeling. Dit ter voorkoming dat water in de deurvergrendeling doordringt en in contact komt met de elektrische onderdelen.

Het drogen gaat sneller als u spoelglansmiddel Wanneer het spoelglansmiddel moet worden bij gaat het bovenstaande symbool op het display

Spoelglansmiddel bijvullen

Het spoelglansmiddel wordt als volgt bijgevuld:

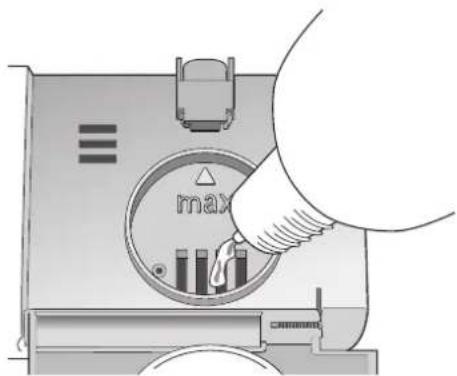

1. Open het deksel van het spoelglansmiddelv

1. Vul voorzichtig spoelglansmiddel bij. Vul het spoelglansmiddel slechts bij tot het aangegeven niveau max.

1. Veeg eventueel gemorste resten spoelglansmiddel rond het vakje weg.
2. Doe de deksel stevig dicht.

LET OP!

Na het bijvullen, kan het enige tijd duren voordat het symbool weer uitgaat.

Selecteer een dosis

Het doseerbakje voor spoelglansmiddel kan worden gehrijkt gesteld tussen 0 (uit) en 6.

Verhoog de dosering spoelglansmiddel:

- Als er watervlekken op het serviesgoed zitten.

Verlaag de dosering spoelglansmiddel:

- Als er een kleverige witte of blauwe film op het serviesgoed zit. - Als er strepen op het serviesgoed zitten. - Opeenhoping van schuim. Als u zeer zacht water heeft, kunt u het spoelglansmiddel verdunnen met 50:50 water.

Stel de dosering in

Het hoofdstuk Instellingen beschrijft het instellen van de dosering van het spoelglansmiddel.

Zout

Als het zout op is, draai dan de deksel los en vi zoutvak met zout. U hebt alleen de eerste keer wat

Wanneer het zout moet worden bijgevuld, gaat bovenstaande symbool op het display branden.

hetodig! Veeg het deksel af en draai het stevig vast. het Normaal programma programma op hoge temperatuur, zodat alle eventuele zout uit de vaatwass wordt gespoeld.

Vul zout bij

Voordat u een vaatwasser gaat gebruiken met een waterontharder, moet u het zoutbakje met zout vullen. Gebruik grofkorrelig zout of een speciaal zout voor vaatwassers.

LET OP!

Vul het zout bij net voordat u een programma draait. Ter voorkoming van roestvlekken moet de vaatwasser onmiddellijk na het bijvullen van zout worden doorgespoeld.

Ga de eerste keer als volgt te werk:

Deksel zoutvak

1. Draai de deksel los zoals afgebeeld.

2. Plaats de bij de vaatwasser geleverde trechter LET hop! vulgat van het zoutvak. Giet allereerst ongeveer 1 l water naar binnen. Na het

3. Voeg vervolgens zout toe, maximaal 1,5 kg, symbol weer uitgaat. het vak vol is.

4. Veeg overtollig zout weg, zodat de deksel weer stevig kan worden vastgedraaid.

5. Draai het Normaal programma programma op temperatuur, zodat alle eventuele zout uit de vaatwasser wordt gespoeld.

WAARSCHUWING!

Nooit vaatwasmiddel in het zoutbakje doen. Dit zal (waterontharder onherstelbaar beschadigen!

Foutmeldingen

		ActieType foutDisplay
F: 10	Te veel water	Dan dient u contact op te nemen met de sce-afdeling.
F: 11	Storing waterafvoer	Zie "Mogelijke oorzaken" in het hoofdstuk Problemen verhelpen.
F: 12		Controleer of de waterkraan openstaat.Storing bi
F:40		Doe de kraan dicht en bel de servicedienstLe

Zet de machine uit met behulp van de hoofdschakelaar en zet deze vervolgens weer aan, zodat de het display verdwijnt.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
		Verwijder de armen en reinig deze.De spr
		Controleer of de vaat de sproeiarmen niet blokkeert.
	een beperkt houdbaar product.	Vermijd grote verpakkingen.Oud vaatwasmiddel
	Onjuiste dosis vaatwasmiddel.	Doseer afhankelijk van de waterhard-heid. Als u veel te veel of veel te wein vaatwasmiddel gebruikt, zullen de vaat-wasresultaten tegenvallen.
	Vaatwasprogramma te zwak.	Kies een hogere temperatuur of een krachtiger programma.
	Vaat onjuist geladen.	Bedek porselein niet met grote schalen of soortgelijke voorwerpen Zet geen zeer hoge glazen in de hoeken van de korven.
	Glazen en kopjes zijn tijdens het gramma omgevallen.	Plaats- de vaat zodanig dat deze goed blijft staan.
	Het filter is niet correct geplaats	Draai het filter stevig vast. Zie het hoofdstuk Onderhoud en reiniging.
	De waterontharder lekt zout.Vlekke	Cordfolevarasof opethedekeriewiesgoedhet zoutvak goed is aangedraaid. Neem anders contact op met de serviceafdeling.
		Zie het hoofdstuk Instellingen.Onjuist ingeste
	Onjuiste dosering spoelglansmiddel.	Zie de hoofdstukken Spoelglansmiddel en Instellingen.
		Vul zout bij. Zie het hoofdstuk Zout.Zoutva
	Een te hoge temperatuur en/of te Waasekristal af op een lage temperatuur vaatwasmiddel kan intekeningen veroor- met een bescheiden dosis vaatwas-zaken op kristal. Dit kan helaas middel. Neem contact op met de fabri-verholpen, maar alleen voorkomen kant van het vaatwasmiddel.
op het serviesgoed.	Dosering spoelglansmiddel te hoog	Verlaatij een doeverige Zwittedeof hooftdstak-film ken Spoelglansmiddel en Instellingen. Als u zeer zacht water heeft, is het wel licht aan te raden het spoelglansmiddel te verdunnen met 50:50 water.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
Vlekken op roestvrij staal of zilverdeepaalde voedingsmiddelen zoals mosterd, mayonaise, citroen, azijn, en dressings kunnen vlekken verdera- waarom niet het Afspoelen pro-gen op roestvrij staal als u ze zitten.		Spoel deze soorten voedingsmiddelen afzoals u de vaatwasser niet onmiddellijk dera- Waarom niet het Afspoelen pro-gemlang geatuiken.
		Alle roestvrij stalen voorwerpen k Zilveren en roestvrijstalen voorwerpen vlekken op zilveren voorwerpen verogen niet met elkaar in contact komen zaken, indien deze met elkaar intijdontachet vaatwassen. komen tijdens het vaatwassen. Alumini- um kan ook vlekken op de vaat veroor- zaken.
Vlekken na het wassen.	Lippenstift en thee kunnen moeilijk Gebruikte een vaatwasmiddel met een wassen zijn.
Ratelend geluid tijdens het vaatwaaservaat is niet goed geladen sproeiarmen draaien niet.		Controleer of het serviesgoed stevig staat. Laat de sproeiarmen ronddraaien om te controleren of deze kunnen draaien.
De vaatwasser start niet.	U bent vergeten de hoofdschakelaat houdn de hoofdschakelaar ingedrukt te schakelen.
		Controleer dit.De deur is niet goed geslot
	veerd.	Controleer dit.Er is een zekering/onderbreker
		Controleer dit.De stekker zit niet in het s
		Controleer dit.De waterkraan is dicht.
		Controleer dit.Overloop/lekken.
	Er klinkt een zoemend geluid (de Drafvoerde waterkraan dicht. Trek de pomp) uit de vaatwasser, dat ni stektept uit het stopcontact en bel de wanneer de stroom wordt uitgezet serviedienst.
	Let erop dat de optie Uitgestelde Hostart Start/Stop drie seconden inge- niet wordt geselecteerd.
1 minuut verschijnt op het displayet programma duurt langer dan wacht.		Geem actie. De volgende keer dat het programma wordt gebruikt, wordt de gecorrigeerde tijd weergegeven.

Problemen verhelpen

		ActieMogelijke oorzakenProbleem
	Verstopte afvoerslang.Er blijft water	Maak de vaatverslang onder bij de aansluiting op de sifon van de gootsteen. Controleer of er geen vuil vastzit. Is het ke-gelvormige deel van de opening van de leiding afgesneden op een binnendiame-ter van ten minste 14 mm?
	Knik in de afvoerslang.	Controleer of er geen knikken of scherpe bochten in de slang zitten.
		Reinig het groffilter en het fijnfilter.De filter
	Vuil in de afvoerpomp.	Reinig de afvoerpomp. Zie het hoofdstuk Onderhoud en reiniging.
Vieze geur in de vaatwasser.	Vuil rond de afdichtingen en in ken	Reinig met een afwasborstel en een weinig schuimend schoonmaakmiddel.
	Er zijn gedurende lange tijd pro ma's geselecteerd met een lage ratuur.	Daai circa eenmaal per maand ook een programma met een hogere tempera-tuur.
		Activeer de optie Lang drogen.Droogvermog
		Laad de vaatwasser volledig.De vaatwasser
	Spoelglansmiddel moet worden bij vuld of de dosering is te laag	aal spoelglansmiddel bij of verhoog de dogestijd. spoelglansmiddel. Zie de hoofdstukken Spoelglansmiddel en In-stellingen.
		Zet de deur een stukje open zodra het programma klaar is.
	De korven zijn niet juist geplaats	Detrolegaataf niet doorven correct horizon-taal zijn geplaatst.
		Controleer of de vaat niet zodanig ge-plaatst is dat de korven niet op hun ple zitten.
De aanraaktoetsen reageren niet worden ingedrukt.	als het de aanraaktoetsen te sn openen van de deur ingedrukt.	Wacht leven en probeer het dan nog-maals.
	Vuil op de aanraaktoetsen.	Veeg af met een droge of enigszins vochtige doek.
	als dit symbool op het dis-puy verplicht.schijnt, staat de deur niet ver genoeg open.	Zet de deur verder open totdat het dis-puy verplicht.
		Zie het hoofdstuk Instellingen.Kinderslot (kno)

Informatie voor testinstituut

Energielabel

EN 50242Europese teststandaard:

13Aantal standaard plaatsinstellingen:

Normaal programma, geen optiesVaatwasprogramma's:

Koud water 15 °CAansluiting:

IEC 60704-2-3Testmethode voor geluidsmeting:

Doseringen tijdens tests

Conform EN 50242Vaatwasmiddel:

7,5 gramVoorwas:

25 gramHoofdwas:

Conform EN 50242Spoelglansmiddel:

5Dosering spoelglansmiddel:

Laden van de vaatwasser

Technische informatie

Informatie op energielabel

Informatieblad, conform Gedelegeerde Verordening (EU) nr. 1059/2010 van de Commissie.

ASKO

	D5544Modelbenaming:
Aantal standaard plaatsinstellingen:	131)
	A+Energie-efficiëntieklasse:
Jaarlijks energieverbruik (AE)	295 kWh per 2) jaar
	1,04 kWhEnergieverbruik van de standaard reinigingscyclus
(E):
Stroomverbruik
o):	0,95 WUit-modus (P
1):	0,95 WStand by-modus (P
Jaarlijks waterverbruik (AW)	2990 liter per 3) jaar
Droogefficiëntieklasse:	A4)
Vaatwasprogramma's:	Normaal programma, geen δ1) pties
	175 minutenProgrammatijd voor de standaard reinigingscyclus:
1):	OneindigDuur van de stand by-modus (T
	46 dB(A) re 1 pWGeluidsniveau:
	Ingebouwd productConstructie:

1) Conform standaard, EN 50242.

2) Op basis van 280 standaard reinigingscycli met een koudwateraansluiting en verbruik overeenkomstig de

energiebesparende modus. Het daadwerkelijke energieverbruik hangt af van hoe de machine wordt gebruikt.

3) Op basis van 280 standaard reinigingscycli. Het daadwerkelijke waterverbruik hangt af van hoe de machine wordt gebruikt.

4) Op een schaal van G (minst efficiënt) tot A (meest efficiënt).

5) Dit vaatwasprogramma is de standaard reinigingscyclus die wordt gebruikt voor de informatie op het energie- label. Het programma is bedoeld voor normaal vuile vaat en is het meest effectieve programma wat energie- en waterverbruik betreft.

Technische gegevens

Hoogte:	817-875 mm
Breedte:	596 mm
Diepte:	550 mm
Gewicht:	52 kg 1)
Waterdruk:	0,03-1,0 MPa
	0,3-10 kp/cm 2
	3-100 N/cm 2
Elektrische aansluiting:	Zie typeplaatje.
Nominaal vermogen:	Zie typeplaatje.

1) Het gewicht kan verschillen door verschillen in de specificatie.

Installatie

Het is belangrijk dat u de onderstaande instructies en aanwijzingen goed doorleest en opvolgt. Voer de installatie en aansluiting uit volgens de afzonderlijke installatiehandleiding.

Veiligheidsinstructies

• Aansluitingen op elektriciteit, water en afvoer moeten door een erkende vakman worden uitgevoerd.
• De aanieg van elektriciteit, water en afvoer moet worden uitgevoerd door een gekwalificeerd persoon.

WAARSCHUWING!

Draai de watertoevoer dicht waneer u bezig bent met de installatie van de vaatwasser!

WAARSCHUWING!

Bij werkzaamheden moet de stekkeruit het stopcontact worden aetrokken of moet de stroom worden

Installatie

Instellingen

• De afmetingen van uitsparing en aansluiting wo gegeven in de afzonderlijke installatiehandleiding. Controleer voordat u met de installatie begint afmetingen juist zijn.
• Zorg voor een stevige ondergrond waarop de vaatwasser wordt geplaatst. Stel de voetjes af, de vaatwasser waterpas staat. Draai de borgm vast.

Afvoeraansluiting

Zie de afzonderlijke installatiehandleiding voor de benodigde gegevens.

De afvoerslang mag worden uitgeschoven tot max 3 m (de totale lengte van de afvoerslang mag zijn dan 4,5 m). Eventuele koppelingen en aansluitbuizen moeten een binnendiameter hebben minimaal 14 mm. Idealiter moet de afvoerslang worden vervangen door een nieuwe slang zonder koppelingen.

Geen enkel onderdeel van de afvoerslang mag meer pre- dan 950 mm boven de onderkant van de vaatwasser uitkomen. De slang mag niet direct naar een afvoerput of iets dergelijks geleid worden. In dat geval kan de slang als een sifon fungeren en de vaatwasser legen.

De afvoer van de slang moet altijd minimaal 350 mm boven de onderkant van de vaatwasser zijn.

Zorg ervoor dat de afvoerkabel niet geknikt is.

LET OP!

De slang moet worden bevestigd op dezelfde hoogte als de onderkant van het aanrecht.

Aansluiting op watertoevoer

Gebruik uitsluitend de bij de vaatwasser geleverde toevoerslang. Gebruik geen oude slangen of andere reservetoevoerslangen.

De toevoerleiding moet worden voorzien van een afsluitkraan. De afsluitkraan moet goed toegankelijk zijn, zodat het water kan worden afgesloten als de vaatwasser verplaatst moet worden.

Als de aansluiting gereed is, moet de afsluitkraan geopend worden en de druk enige tijd gehandhaafd blijven. Controleer of alle aansluitingen dicht zijn.

Aansluiten op koud water...

Indien u olie of elektriciteit gebruikt om uw huis te verwarmen.

Aansluiten op warm water (max. 70 °C)

Indien u stadsverwarming, zonne-energie of orden geothermische energie gebruikt om uw huis te verwarmen. Met een aansluiting op warm water kunt of alle de programmatijden verkorten en het elektriciteitsverbruik van de vaatwasser verlagen.

Elektrische aansluiting

Informatie over de elektrische aansluiting vindt u op typeplaatje. Deze specificatie moet overeenkomen met de stroomvoorziening.

Vaatwassers met een stekker moeten op een geaard stopcontact worden aangesloten.

Deal wandcontactdoos moet buiten het installatiegebied worden mee geplaatst, zodanig dat deze na het plaatsen van de vaatwasser eenvoudig toegankelijk is. Maak een gebruik van een verlengsnoer!

chter LET OP!

Reparaties en onderhoud op het gebied van veiligheid

moer prestaties moeten door een gekwalificeerd persoon vorderen uitgevoerd.

afvoerput an de legen.

50 mm

[Non-Text]

Onderhoud

Lees het hoofdstuk Problemen verhelpen voordat u contact opneemt met de serviceafdeling. Noteer de informatie op het typeplaatje aan de rechterzijde binnen in de vaatwasser. Noteer het typenummer (1) en serienummer (2).

Notities

Notities

Notities

Beknopte handleiding

Korven beladen

Spoel het serviesgoed niet af met stromend voordat u het in de vaatwasser plaatst. Ve alleen even de grote voedselresten voordat vaatwasser laadt.

4 Druk op de hoofdschakelaar totdat het display gaat branden

Voeg vaatwasmiddel toe

Het vaatwasmiddelbakje heeft een kleiner bakje voor de voorwas en een ander bakje voor of hoofdwas.

5 Kies een programma en gewenste opties

3 Controleer dat de sproeiarmen vrij kunnen draaien

Druk op Start/Stop en sluit de del
