| Type product | Video-projecteur LCD |
| Resolutie | XGA (1024 x 768) |
| Helderheid | 3000 ANSI lumen |
| Contrastverhouding | 2000:1 |
| Lampvermogen | 230 W |
| Levensduur lamp (normaal/eco) | 3000 / 5000 uur |
| Afmetingen (B x D x H) | 306 x 230 x 105 mm |
| Gewicht | 3,6 kg |
| Stroomverbruik | 280 W (stand-by < 1 W) |
| Ingangen | HDMI, VGA, Composite, S-Video, Audio |
| Uitgangen | VGA, Audio, RS-232C |
| Keystone-correctie | Verticaal: ±30° |
| Zoom | Handmatig, 1.2x |
| Luidspreker | 8 W mono |
| Beeldformaat | 4:3 (native), 16:9 ondersteund |
| Projectieafstand | 1,0 – 10,0 m |
| Onderhoud | Filter reinigen, lamp vervangen |
| Veiligheid | Automatische uitschakeling, oververhittingbeveiliging |
| Vervangbare onderdelen | Lamp, luchtfilter |
| Handleiding | Gratis download op notice-facile.com |
Veelgestelde vragen - CPX985W HITACHI
Gebruikersvragen over CPX985W HITACHI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Projector in PDF-formaat gratis! Vind uw handleiding CPX985W - HITACHI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CPX985W van het merk HITACHI.
GEBRUIKSAANWIJZING CPX985W HITACHI
Lees voor het gebruik alstublieft deze handleiding aandachtig door, om volledig profijt te hebben van de uitgebreide mogelijkheden.
BRUKERHÅNDBOK
GEBRUIKSAANWIJZNG – Afzonder Band
Lees voor gebruik de Veiligheidsinstructies aandachtig door zodat u het apparaat op de juiste wijze behandelt. Bewaar de Veiligheidsinstructies samen met de GEBRUIKSAANWIJZNG voor het geval u deze in de toekomst nogmaals nodig hebt.
SIKKERHETSINSTRUKSJONER
BRUKERHÅNDBOK – Separate Håndbok
Waarschuwingssymbolen
In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.
WAARSCHUWING
Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukken kan veroorzaken.
LET OP
Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letsel te voorkomen.
Toegepaste symbolen
Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.
Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).
Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).
WAARSCHUWING
Gebruik de projector nooit indien deze niet juist werkt.
Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok. In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.
* Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.
Trek de stekker uit het stopcontact.
Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
* Zet de projector niet in de badkamer.
* Stel de projector niet aan regen of vocht bloot.
* Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
* Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
Breng geen wijzigingen in de projector aan.
In de projector zijn hoge spanningen aanwezig. Wijzigingen kunnen resulteren in brand of een elektrische schok.
* Maak nooit de behuizing open.
* Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.
Niet demonteren.
Stel de projector niet aan stoten of schokken bloot.
Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.
Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
WAARSCHUWING
Zet de projector niet op een onstabiele ondergrond.
Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.
* Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
* Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
* Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
Wees voorzichtig, de projector geeft veel hitte af.
Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.
* Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
* Zet de projector niet op een metalen tafeltje.
* Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
* Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
* Gebruik de projector niet met de ventilatieopeningen naar beneden gekeerd.
* Leg geen tafelkleed e.d. over de projector.
* Zet de projector niet op een vloerkleed of bed.
Kijk nooit in de lens of de openingen wanneer de lamp brandt.
Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Gebruik de projector op de juiste stroomvoorziening.
Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok. De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
* Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.
Sluit het netsnoer zorgvuldig aan.
Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.
* Raak het netsnoer niet met natte handen aan.
* Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
* Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.
NEDERLANDS - 3
WAARSCHUWING
Behandel de lichtbronlamp voorzichtig.
Bij een verkeerde behandeling van de lamp kan deze ontploffen.
* Aangezien de lamp van glas is, mag u deze niet bekrassen of aan sterke schokken blootstellen.
* Voordat u de lamp vervangt, schakelt u de projector uit en trekt dan het netsnoer uit het stopcontact. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Wanneer de lamp staat onder hoge druk heet is, kan deze bij verkeerde behandeling ontploffen.
* De lamp heeft een beperkte levensduur. Zie de gebruiksaanwijzing voor nadere bijzonderheden. Neem contact op met uw dealer of servicecentrum voor een vervangingslamp. Gebruik de oude lamp niet opnieuw. De lamp zou kunnen ontploffen.
Behandel het netsnoer en de aansluitkabels voorzichtig.
Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.
Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).
* Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
* Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
* Leg het netsnoer niet in de buurt van een verwarming.
* Zorg dat het netsnoer niet te sterk gebogen wordt.
* Probeer nooit zelf reparaties aan het netsnoer uit te voeren.
Behandel de batterij van de afstandsbediening voorzichtig.
Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.
* Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
* Zorg dat de batterij niet in water of vuur terechtkomt.
* Vermijd omgevingen met een hoge temperatuur of open vuur.
* Pak de batterij niet met een metalen pincet vast.
* Bewaar de batterij op een donkere, koele en droge plaats.
* Zorg dat u de batterij niet kortsluit.
* Probeer de batterij niet op te laden, te demonteren of te solderen.
* Stel de batterij niet aan harde schokken of stoten bloot.
* Gebruik uitsluitend de batterij vermeld in de gebruiksaanwijzing.
* Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
* Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
* Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.
LET OP
Wees voorzichtig wanneer u de projector vervoert.
Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.
* Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje dicht.
* Let op dat u de projector niet aan een harde stoot of schok blootstelt.
* Vervoer de projector in de draagtas, indien deze is bijgeleverd, overeenkomstig de aanwijzingen voor het gebruik van de draagtas.
Zet niets bovenop de projector.
Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Houd de projector uit de buurt van vochtige of stoffige plaatsen.
Wanneer u de projector in een vochtige of stoffige ruimte, of in een ruimte met vettige rook e.d. zet, kan dit resulteren in brand of een elektrische schok.
* Zet de projector niet in de keuken, bij een luchtbevochtigingsapparaat of op een andere plaats met hoge vochtigheid of vettige rook.
Vermijd opstelling in een omgeving met hoge temperaturen.
De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.
Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
* Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
* Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.
Trek de stekker uit het stopcontact.
Laat uw dealer iedere twee jaar het inwendige van de projector schoonmaken.
Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).
* Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.
OPMERKINGEN
Stel de afstandsbediening niet aan schokken bloot.
Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.
* Laat de afstandsbediening niet vallen.
* Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.
Verzorging van de lens.
* Wanneer de projector niet gebruikt wordt, moet u het lenskapje dichtschuiven om krassen op de lens te voorkomen.
* Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
* Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.
Maak het luchtfilter na iedere 100 gebruiksuren schoon.
Wanneer het luchtfilter verstopt raakt met stof e.d., toont de projector de melding "CONTROLEER LUCHTSTROOM" of wordt de projector automatisch uitgeschakeld, om oververhitting van de inwendige onderdelen te voorkomen. In dat geval moet het luchtfilter worden schoongemaakt.
* Schakel de projector niet in wanneer het luchtfilter niet is aangebracht.
* Als het luchtfilter beschadigd is of kwijtgeraakt, moet u een nieuw luchtfilter bestellen. Zie gebruiksaanwijzing voor de gegevens van het vereiste filter.
Verzorging van de projector-behuizing en de afstandsbediening.
Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.
* Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
* Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
* Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
* Vermijd langdurig contact met rubber of vinyl.
OPMERKINGEN
Vermijd sterke lichtstralen.
Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.
Vermijd hoogfrequentstoringen.
Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.
* Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.
Betreffende de weergavekwaliteit.
De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.
*Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.
Schakel de apparatuur in de juiste volgorde in en uit.
Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.
* Schakel eerst de projector in en dan de computer of videorecorder.
* Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.
Zorg dat u uw ogen niet te zeer belast.
Het verdient aanbeveling regelmatig een rustpauze in te lassen.
Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
*Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.
Aansluiten op een notebook-computer
Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).
Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.
Vloeibare-kristallen Projector
GEBRUIKSAANWIJZING
Hartelijk dank voor de aanschoop van deze Liquid Crystal Projector.
WAARSCHUWING • Lees de bijgevoegde "VEILIGHEIDSINSTRUCTIES" en deze "GEBRUIKSAANWIJZING" aandachtig door zodat u het apparaat op de te wijze bedient en behandelt. Bewaar de documentatie op een veilige plaats r het geval u deze in de toekomst nogmaals nodig hebt.
OPMERKINGEN • De informatie in deze gebruiksaanwijzing kan zonder voorafgaande kennisgeving worden gewijzigd. • De fabrikant kan niet aansprakelijk worden gesteld voor eventuele fouten in deze gebruiksaanwijzing. • Deze documentatie mag niet worden verveelvuldigd, of elektronisch opgeslagen of overgedragen, zonder voorafgaande schriftelijke toestemming.
HANDELSMERKEN : PS/2, VGA en XGA zijn wettig gedeponeerde handelsmerken van International Business Machines Corporation. Apple, Mac en ADB zijn wettig gedeponeerde handelsmerken van Apple Computer, Inc. VESA en SVGA zijn handelsmerken van de Video Electronics Standard Association. Windows is een wettig gedeponeerd handelsmerk van Microsoft Corporation. Eventuele andere productnamen zijn de handelsmerken of de wettig gedeponeerde handelsmerken van de betreffende ondernemingen.
INHOUDSOPGAVE
Pagina
KENMERKEN....2
ALVORENS GEBRUIK ......2

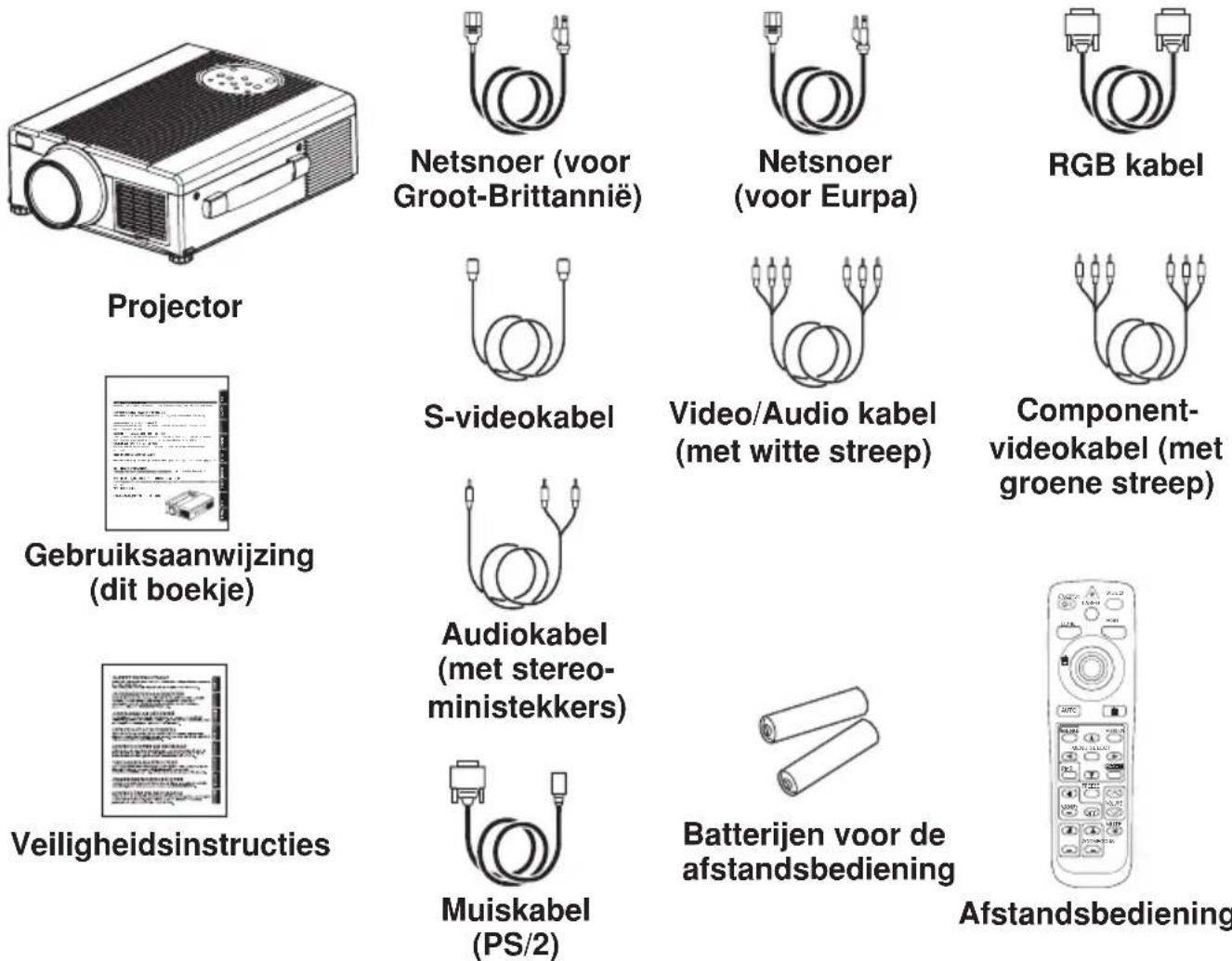

Inhoud van de verpakkingsdoos......2

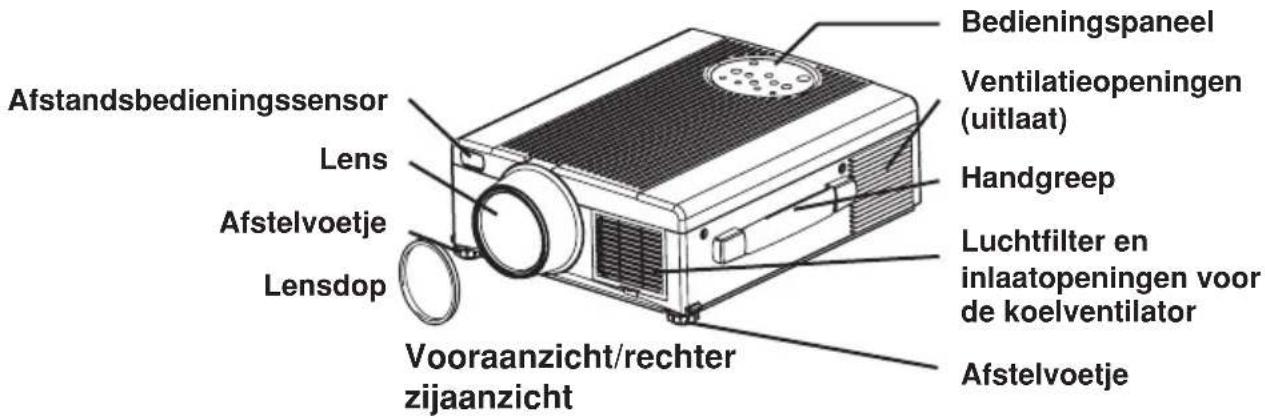

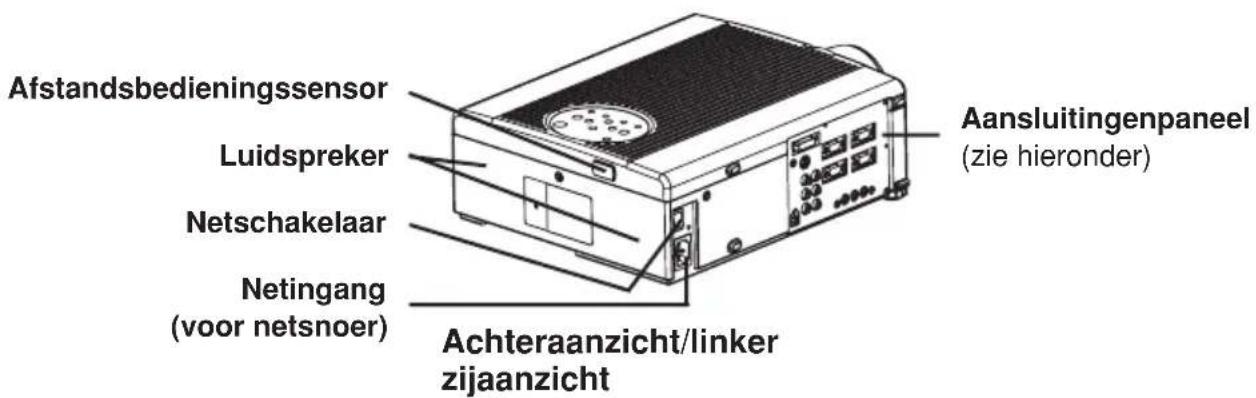

Benaming van de onderdelen....3
Aanbrengen van de batterijen ....5
INSTALLATIE 6
Installatie van de projector en het scherm......6
Afstellen van de projectiehoek......6

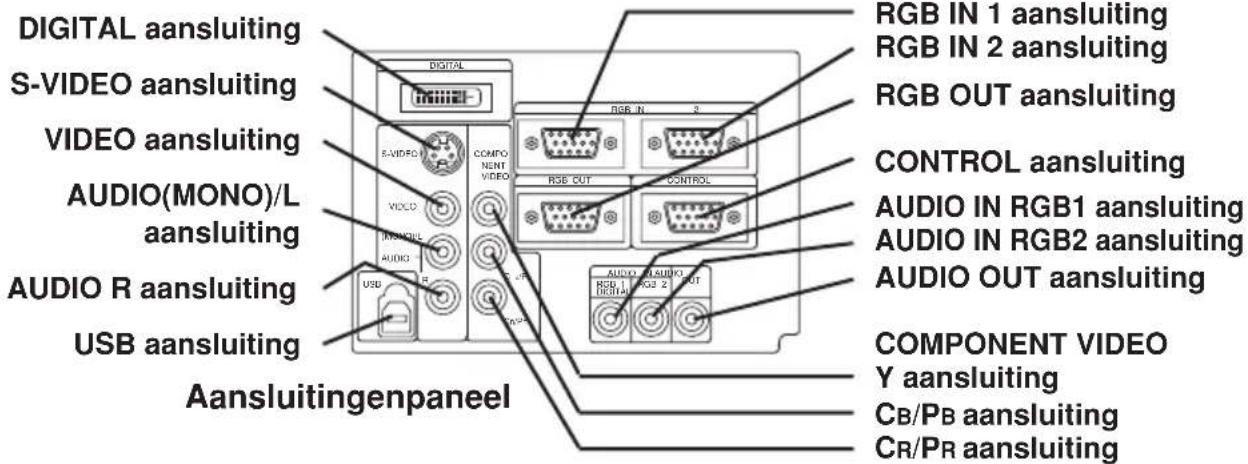

Aansluiten van de signaalkabels .....7
Aansluiten van het netsnoern....7
Voorbeeld van een systeem-setup......8
Plug & Play....8
BEDIENING....9
Inschakelen 9
Uitschakelen....9
Basisbediening 10
"Setup" menu....12
"Input" menu....13

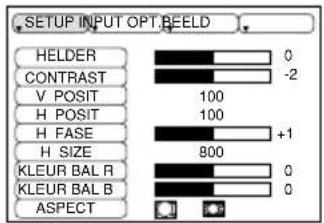

"Beeld" menu....14
"Options" menu....15
"No Signal" men 16
ONDERHOUD ....17
Lamp....17
Onderhoud van het luchtfilter .....19
Overig onderhoud....19
Pagina
VERHELPEN VAN STORINGEN ......20
OSD melding ....20
Indicatormelding 21
Symptoom 22
Tabel 2. Aansluiten van de signaalkabels...7
Tabel 3. Basisbediening .....10
Tabel 4. "Setup" menu.....12
Tabel 5. "Input" menu....13
Tabel 6. "Beeld" menu....14
Tabel 7. "Options" menu.....15
BETREFFENDE REGELGEVING), zie het eind van eind van deze gebruiksaanwijzing.
Met deze liquid crystal projector kunt u alle mogelijke beelden van een computer en van
NTSC/PAL/SECAM videosignalen op een beeldscherm projecteren. Het apparaat neemt weinig plaats in maar levert uitstekende beelden van groot formaat.
Heldere beeldweergaveDe UHB projectielamp en een optisch systeem met hoge lichtopbrengst garanderen een fraai helder beeld.
Extra uitvergroting voor een deel van het beeld
Interessante delen van het beeld kunnen worden uitvergroot om alle details duidelijk te zien.
Vervormingscorrectie
Snelle correctie voor vervormingsvrije beelden.
ALVORENS GEBRUIK
Inhoud van de verpakkingsdoos
Controleer of u de projector en de onderstaande accessoires in de verpakkingsdoos aantreft. Neem contact op met uw dealer als er iets ontbreekt.
OPMERKINGEN • Bewaar het originele verpakkingsmateriaal voor het geval het apparaat nogmaals vervoerd moet worden.
Benaming van de onderdelen
Bedieningspaneel
(zie pagina 9 "BEDIENING")
Benaming van de onderdelen (vervolg)
Deze functies werken wanneer de muisbesturingsfunctie geactiveerd is. Houd er rekening mee dat bij gebruik van de POSITION, BLACK ON en MENU ON functies de muisbesturingsfunctie uitgeschakeld wordt.
WAARSCHUWING • De laser-aanwijzer dient alleen ter vervanging van een aanwijsstok. Richt de laserstraal nooit op personen en zorg dat er niemand recht in kijkt. De laserstraal kan schade aan het netvlies veroorzaken.
OPMERKINGEN Voorkom storingen
• Voorkom stoten van de afstandsbediening. Laat deze niet vallen.
- Zet geen zware dingen op de afstandsbediening.
- Laat de afstandsbediening niet nat worden en leg deze niet op natte plekken.
- Leg de afstandsbediening niet in de buurt van de koelventilator van de projector.
- Haal de afstandsbediening niet zelf uit elkaar als er zich een storing voordoet. Breng de afstandsbediening naar een servicecentrum.
Aanbrengen van de batterijen
Plaatsen van de AA-formaat batterijen in de
afstandsbediening.
1 Verwijder het deksel van de batterijhouder.
Druk op het knopje terwijl u het deksel omhoogtilt.
2 Plaats de batterijen in de houder.
Zorg dat de batterijen met de polen in de juiste richting worden geplaatst.
3 Sluit het deksel van de batterijhouder.
LET OP • Gebruik uitsluitend de voorgeschreven batterijen in deze afstandsbediening. Gebruik niet tegelijk een oude en een nieuwe batterij. Dit om barsten of lekkage van de batterijen met mogelijk letsel tot gevolg te voorkomen.
- Zorg dat de batterijen met de plus en min in de juiste richting gekeerd in de batterijhouder worden geplaatst. Indien de batterijen verkeerd geplaatst zijn, kunnen deze lekken of barsten met mogelijk letsel of milieuvervuiling tot gevolg.
- Neem bij het weggooien van de lege batterij de plaatselijke voorschriften in acht.
- Houd de batterij buiten het bereik van kinderen en huisdieren.
- Haal de batterijen uit de afstandsbediening wanneer u deze langere tijd niet zult gebruiken.
OPMERKINGEN Vervang de batterijen wanneer u merkt dat het gebruik van de afstandsbediening problematisch wordt.
Installatie van de projector en het scherm
Zie de onderstaande afbeelding en tabel voor de schermgrootte en de projectieafstand.
De projectie-afstanden in de onderstaande table voor een volledig beeldformaat (1024 x 768 beeldpunten).
a: Afstand van de projector tot het scherm. (±10%) b: Hoogte van de hartlijn van de lens tot aan de onderkant van het projectiescherm. (±10%)
Tabel 1. Installatiereferentie
LET OP • Zet de projector op een geschikte plaats overeenkomstig de aanwijzingen in de bijgevoegde "VEILIGHEIDSINSTRUCTIES" en deze gebruiksaanwijzing.
- Plaats de vloeibare kristallen projector normaliter horizontaal voor gebruik. Door gebruik van de projector met de lens omhoog, omlaag of naar de zikant gericht, kan de hitte niet worden afgevoerd waardoor het toestel te heet wordt met mogelijk beschadiging tot gevolg. Let vooral op dat door de plaats van het toestel de ventilatie-openingen niet worden geblokkeerd.
- Plaats de LCD-projector niet in een ruimte met veel rook. De rookneerslag kan zich afzetten op vitale onderdelen (LCD-paneel, lens enz.) van het apparaat.
Afstellen van de projectiehoek
Gebruik het de afstelvoeten aan de onderkant van de projector om de projectiehoek in te stellen. De hoek kan tussen 0° en 9° worden ingesteld.
- Til de voorzijde van de projector omhoog. Druk op de knop voor het afstelvoetje en stel de gewenste projectiehoek in.
- Laat de knop los om de gemaakte instelling te vergrendelen.
- Draai aan de schroef van de stelvoetjes om de hoogte nauwkeurig af te stellen. Forceer de stelvoetjes niet. Dit om beschadiging van de stelvoetjes of een foutieve werking van de vergrendeling te voorkomen.
Instelbereik van de projectiehoek, van 0° tot ongeveer 9°
LET OP • Zorg dat u de projector met uw handen vasthoudt wanneer u de knop voor het afstelvoetje indrukt. De projector kan anders omkantelen of uw gers kunnen klemgedrukt worden, met mogelijk letsel tot gevolg.
Aansluiten van de signaalkabels
Zie de onderstaande table voor aansluiten elk aansluiting van de projector aan op de elk apparatuur.
Tabel 2. Aansluiten van de signaalkabels
| Functie Aansluiting Kabel | ||
| Analoge RGB ingang | RGB IN 1 | Bijgeleverde RGB kabel of los verkrijgbare RGB kabel met D-sub 15-pins krimpaansluiting en inch-draad schroeven |
| RGB IN 2 | ||
| Analoge RGB uitgang RGB | OUT | |
| Digitale RGB ingang DIGITAL | Los verkrijgbare RGB kabel met inch-draad schroeven | |
| Audio-ingang (vanaf de computer) | AUDIO IN [RGB 1] / [DIGITAL] (gekoppeld aan RGB IN 1 of DIGITAL) | Bijgeleverde audiokabel met stereo-ministekkers |
| AUDIO IN [RGB 2] (gekoppeld aan RGB IN 2) | ||
| PS/2 muisbesturing | CONTROL | Bijgeleverde PS/2 muiskabel |
| ADB muisbesturing Los verkrijgbare ADB muiskabel | ||
| Serie muisbesturing Los verkrijgbare serie muiskabel | ||
| RS-232C communicatie | Los verkrijgbare RS-232C kabel | |
| USB muisbesturing | USB | Los verkrijgbare USB kabel |
| S-video-ingang | S-VIDEO | Bijgeleverde S-videookabel met mini DIN 4-pins stekker |
| Video-ingang | VIDEO | Bijgeleverde video/audiokabel |
| Component-video-ingang | COMPONENT VIDEO Y | Bijgeleverde component-videookabel |
| COMPONENT VIDEO CB/PB | ||
| COMPONENT VIDEO PR/CB | ||
| Audio-ingang (vanaf de videoapparatuur) | AUDIO (MONO)/L | Bijgeleverde video/audiokabel of los verkrijgbare audiokabel met tulpstekkers |
| AUDIO R | ||
| Audio-uitgang | AUDIO OUT | Los verkrijgbare audiokabel met stereo-ministekkers |
LET OP • Een verleerde aansluiting kan resulteren in brand of een elektrische schok. Lees deze gebruiksaanwijzing en de afzonderlijke "VEILIGHEIDSINSTRUCTIES".
- Schakel alle apparaten uit alvorens deze aan te sluiten, behalve in geval van de USB kabel.
- De kabels moeten soms gebruikt worden met de ferrietkern aangebracht aan de projectorzijde. Gebruik de kabels die bij de projector worden geleverd of de voorgeschreven kabels.
OPMERKINGEN
- Voor u de gewenste aansluitingen gaat maken, dient u de handleidingen van de aan te en en dient u te controleren of de projector geschikt is voor deze apparatuur.
- Zorg ervoor dat de schroeven van de stekkers vast zitten.
- Voor sommige functies hebt u de los verkrijgbare Mac-adapter nodig.
- Om de digitale RGB ingang te kunnen kiezen, is het mogelijk dat er diverse instellingen op de computer nodig zijn. Zie de handleiding van de computer voor nadere bijzonderheden.
- Sommige computers hebben meerdere weergaveschermfuncties. Het is mogelijk dat niet al deze functies met deze projector gebruikt kunnen worden.
- Raadpleeg het hoofdstuk “TECHNICAL” voor de pen-toewijzingen van de stekkers en de RS-232C communicatie gegevens.
- Wanneer de DIGITAL aansluiting wordt gebruikt, is het mogelijk dat de RGB OUT aansluiting niet werkt.
Aansluiten van het netsnoern
Gebruik het juiste netsnoer van de bijgeleverde snoeren overeenkomstig het land waar u het apparaat gebruikt. Sluit het netsnoer op de netingang van de projector aan en dan op het stopcontact.
LET OP • Behandel het netsnoer overeenkomstig de aanwijzingen in de VEILIGHEIDSINSTRUCTIES n deze gebruiksaanwijzing.
- Sluit het netsnoer stevig aan. Gebruik een degelijk stopcontact zodat een goede verbinding wordt verkregen.
Voorbeeld van een systeem-Setup
OPMERKINGEN • Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display). Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.
Plug & Play
Deze projector is VESA DDC 1/2B compatibel. Het Plug & Play aansluiten en direct gebruik is mogelijk met een computer die ook VESA DDC (Display Data Channel) compatibel is.
Voor gebruik van deze functie moet de bijgeleverde RGB kabel met de RGB IN 1 aansluiting (DDC 1/2B compatibel) worden verbonden of een los verkrijgbare RGB kabel met de DIGITAL aansluiting (DDC 2B compatibel). Bij een andere aansluitmethode is het mogelijk dat plug & play niet werkt.
OPMERKINGEN • Plug & Play duidt op de directe bediening die geboden wordt door een computer, compleet met beeldweergave-apparaat, randapparatuur en een hiervoor geschikt besturingssysteem.
- Deze projector wordt als een plug & play monitor herkend. Gebruik de standaard displaystuurprogramma's.
- Bij sommige computers is het mogelijk dat plug & play niet werkt. Plug & play werkt niet met Apple computers.
NEDERLANDS - 8
Inschakelen
- Controleer of het netsnoer juist is aangesloten.
- Zet de netschakelaar op [ | ]. Het apparaat komt in de ruststand te staan en de POWER indicator licht oranje op.
- Druk op de STANDBY/ON ①oets op het bedieningspaneel van het apparaat of op de afstandsbediening. Het opwarmen begint en de POWER indicator knippert groen.
- De POWER indicator stopt met knipperen en licht continu groen op wanneer het apparaat bedrijfsklaar is. Verwijder de lensdop.
- Druk op de ZOOM toets om de schermgrootte in te stellen.
- Druk op de FOCUS toets om de beeldscherpte in te stellen.
Uitschakelen
- Druk de STANDBY/ON toets op het bedieningspaneel van de projector of op de afstandsbediening ongeveer 2 seconden in. De projectorlamp gaat uit en het afkoelen van de lamp begint. De POWER indicator knippert oranje tijdens het afkoelen van de lamp. Indrukken van de STANDBY/ON toets heeft geen effect wanneer de POWER indicator knippert.
- De projector komt in de ruststand te staan wanneer het afkoelen is voltooid. De POWER indicator stopt dan met knipperen en licht oranje op. Controleer of de indicator oranje oplicht en zet dan de netschakelaar op [O].
- De POWER indicator is uit wanneer de projector is uitgeschakeld. Breng de lensdop aan.
WAARSCHUWING • Lees deze gebruiksaanwijzing en de afzonderlijke "VEILIGHEIDSINSTRUCTIES" aandachtig door alvorens u het apparaat in gebruik neemt. Zorg ervoor dat u het apparaat op veilige wijze gebruikt.
OPMERKINGEN • Met uitzondering van noodgevallen mag u het apparaat niet uitschakelen wanneer de POWER indicator oranje is, want dit kan resulteren in een kortere levensduur van de projectorlamp.
- Om storingen te voorkomen, mag u de projector alleen in/uitschakelen wanneer de computer of videorecorder uitgeschakeld is. Wanneer een RS-232C kabel is aangesloten, moet de computer worden ingeschakeld voordat de projector wordt ingeschakeld.
Basisbediening
De basisbediening die is aangegeven in Tabel 3 wordt uitgevoerd op het met de bijgeleverde afstandsbediening of bedieningspaneel van de projector. Onderdelen aangegeven met een (*) kunnen vanaf het bedieningspaneel van de projector bediend worden.
Tabel 3. Basisbediening
| Onderdeel Beschrijving | |
| INPUT SELECT | Kiezen van het ingangssignaal (*): Druk op de INPUT toets.RGB IN 1 →RGB IN 2 →DIGITAL→ VIDEO → S-VIDEO → COMPONENT VIDEO (→ RGB IN 1)Kiezen van de RGB ingang: Druk op de RGB toets.VIDEO/S-VIDEO/COMPONENT VIDEO →RGB IN 1/RGB IN 2/DIGITALRGB IN 1 → RGB IN 2 → DIGITAL (→ RGB IN 1)Kiezen van de VIDEO/S-VIDEO ingang: Druk op de VIDEO toets.RGB IN 1/RGB IN 2/DIGITAL →VIDEO/S-VIDEO/COMPONENT VIDEOVIDEO → S-VIDEO → COMPONENT VIDEO (→ VIDEO)• Bij het wijzigen van het ingangssignaal wordt het gekozen ingangssignaal ongeveer 3 seconden aangegeven. |
| POSITION | Inschakelen/uitschakelen van de beeldpositie-instelfunctie: Druk op de POSITION toets.Het [Pictogram verschijnt wanneer de beeldpositie-instelfunctie wordt ingeschakeld.Instellen van de beeldpositie: Druk in de beeldpositie-instelstand op de , , , en ▼ toetsen.Deze functie is alleen geldig in de MAGNIFY stand, bij ontvangst van een videosignaal.Wanneer ongeveer 10 seconden geen bedieningshandeling wordt verricht, zal het [Pictogram doven en komt de POSITION functie automatisch te vervallen..De , , en ▼ toetsen kunnen gebruikt worden als muisbesturingstoetsen.Zie blz. 4. |
| RESET (*) | Initialiseren van elk onderdeel: Kies een onderdeel en druk dan op de RESET toets.Initialiseren van de beeldpositie-instelling: Druk op de RESER toets in de POSITION stand. Deze functie is alleen geldig bij ontvangst van een RGB ingangssignaal.Niet geldig voor VOLUME, TAAI en H FASE.De RESET toets kan gebruikt worden als muisbesturingstoets. Zie blz. 4. |
| MAGNIFY | Inschakelen van de vergrotingsfunctie: Druk op de MAGNIFY bets.Verplaatsen van het vergrote gebied: Gebruik de beeldpositie-instelfunctie in de MAGNIFY stand.Uitschakelen van de vergrotingsfunctie: Druk op de MAGNIFY □toets terwijl de vergrotingsfunctie is ingeschakeld.Uitschakelen van de vergrotingsfunctie: Druk op de MAGNIFY bets.De vergrotingsfunctie vervalt bij gebruik/instellen van de AUTO, de ASPECT , de INPUT SELECT of VIDEO, of wanneer het ingangssignaal wordt veranderd. |
| FREEZE | Inschakelen/uitschakelen van de stilstaand-beeld functie: Druk op de FREEZE toets. Het [II] pictogram verschijnt en het beeld wordt stilgezet.De stilstaand-beeld functie vervalt bij gebruik/instellen van de POSITION, VOLUME, MUTE, AUTO, BLANK ON/OFF en MENU ON/OFF functie, of wanneer het ingangssignaal wordt veranderd.Vergeet niet om stilstaand-beeld functie ook weer uit te schakelen. |
OPMERKINGEN • Gebruik de afstandsbediening binnen een bereik van ongeveer 5 meter vanaf de sensor op de voorzijde van de projector en binnen een hoek van 30° naar links en rechts. Sterk licht of obstakels kunnen de werking van de afstandsbediening storen.
Onderdelen aangegeven met een (*) kunnen vanaf het bedieningspaneel van de projector bediend worden.
Tabel 3. Basisbediening (vervolg)
| Onderdeel Beschrijving | |
| VOLUME | Volume-instelling: Druk op de VOLUME 📧 / 🕒 toets. |
| MUTE (*) | Inschakelen/Uitschakelen van de dempingsfunctie: Druk op de MUTE toets. Er is geen geluid wanneer de dempingsfunctie is ingeschakeld. |
| AUTO | Automatische instelling bij RGB ingangssignaal: Druk op de AUTO toets. De horizontale positie (H POSIT), verticale positie (V POSIT), klokfase (H FASE) en het horizontale (H SIZE) formaat worden automatisch ingesteld. Gebruik met het venster op maximale grootte in het applicatiedisplay.Automatische instelling bij VIDEO ingangssignaal: Druk op de AUTO toets. Het juiste signaaltype overeenkomstig het ingangssignaal wordt automatisch gekozen. Alleen geldig wanneer in het "Input" menu AUTO is ingesteld voor VIDEO.• De instelling vereist ongeveer 10 seconden. Het is mogelijk dat de functie bij sommige ingangssignalen niet juist werkt. |
| BLANK ON/OFF | Inschakelen/uitschakelen van de blancofunctie: Druk op de BLANK toets. Bij gebruik van de blancofunctie is er geen beeld. De schermkleur is de kleur die is ingesteld in BLANCO in het "BEELD" menu. |
| MENU ON/OFF (*) | Menu-display start/stop: Druk op de MENU toets.• Het menu-display komt automatisch te vervallen wanneer er ongeveer 10 seconden geen bediening wordt uitgevoerd. |
| MENU SELECT | Kiezen van het menutype: Druk op de MENU SELECT toets.Hiermee kan het normale menu of het enkelvoudige menu worden gekozen. In het enkelvoudige menu wordt alleen het gekozen onderdeel aangegeven en de andere onderdelen worden aangegeven met de 📚 en toetsen evenals bij het normale menu.• Alleen geldig wanneer het SETUP menu gebruikt wordt. Druk op de MENU SELECT toets na het kiezen van onderdelen zoals "BRIGHTNESS".• De MENU SELECT toets kan gebruikt worden als muisbesturingstoets. Zie blz. 4.Normaal menu Enkelvoudig menu |
| P.IN P. MODE | Kiezen van de instelling voor de P.IN P. weergave: Druk op de PinP toets.Klein → Groot → P.IN.P uit (→ Klein)• Geldt alleen voor een RGB IN 1, RGB IN 2 of DIGITAL ingangssignaal. |
| ZOOM | Schermgrootte instellen: Druk op de ZOOM 📄toets. |
| FOCUS | Scherpstelling: Druk op de FOCUS 📄toets. |
"Setup" menu
De volgende instellingen zijn mogelijk wanneer SETUP wordt gekozen bovenaan in het menu. Een gedeelte van het "Setup" menu is verschillend voor de RGB ingang en de VIDEO/S-VIDEO ingang. Gebruik de 📞 toetsen om een onderdeel te kiezen en begin dan met de instelling. Gebruik het enkelvoudige menu om het menu kleiner te maken (zie Tabel 3, MENU SELECT).
RGB IN 1 RGB IN 2 DIGITAL
| Onderdeel Beschrijving | RGB IN 1 RGB IN 2 | DIGITAL | VIDEO S-VIDEO COMPONENT | |
| HELDER | Instelling: DonkerLicht | √ | √ | √ |
| CONTRAST | Instelling: Zwak↔ Sterk | √ | √ | √ |
| V POSIT | Instelling: Omlaag↔ Omhoog | √ | - | - |
| H POSIT | Instelling: LinksRechts | √ | - | - |
| H FASE | Instelling: LinksRechts• Afstellen om flikkering te verminderen. | √ | - | - |
| H SIZE | Instelling: KleinGroot• Het beeld wordt niet juist weergegeven als de horizontale afmeting te groot is. In dat geval drukt u op de RESET toets om de horizontale afmeting te initialiseren. | √ | - | - |
| SCHERPTE | Instelling: Zacht↔ Helder | - | - | √ |
| KLEUR | Instelling: LichtDonker | - | - | √ |
| TINT | Instelling: Rood↔ Groen• Alleen geldig wanneer NTSC of NTSC 4.43 signalen worden ontvangen. | - | - | √ |
| KLEUR BAL R | Instelling: LichtDonker | √ | √ | √ |
| KLEUR BAL B | Instelling: LichtDonker | √ | √ | √ |
| ASPECT | Kiezen van de breedte-hoogteverhouding:4:3[□]↔16:9[□]Kiezen van de weergave-instelling:Druk op detoets terwijl 16:9[□] is geselecteerd.Midden→Omlaag→Omhoog (→Midden) | √ | √ | - |
| Kiezen van de breedte-hoogteverhouding:4:3[□]↔16:9[□]↔4:3 klein[□]Kiezen van de weergave-instelling: Druk op detoets terwijl 16:9[□]/4:3 klein[□] is geselecteerd.Midden→Omlaag→Omhoog (→Midden)• Het is mogelijk dat het "4:3 klein" formaat niet juist wordt weergegeven bij sommige ingangssignalen. | - | - | √ | |
"Input" menu
De volgende functies beschikbaar wanneer INPUT wordt gekozen in het menu. Gebruik de en toetsen om een onderdeel te kiezen en start en stop de bediening met de en toetsen. De functies die zijn aangegeven met (**) werken alleen in de video-ingangsstand en niet in de RGB ingangsstand, behalve bij een P.IN P venster in de RGB ingangsstand.
Tabel 5. "Input" menu
| SETUP INPUT OPT BEELD | |
| AUTO | UITVOEREN |
| RGB | ANNULEREN |
| VIDEO | |
| VIDEO N.R. | |
| PROGRESSI | |
| ZWART UITB | |
| Onderdeel | Beschrijving |
| AUTO | Automatische instelling bij RGB ingang: Kies UITVOEREN met de toets. De horizontale positie (H POSIT), verticale positie (V POSIT), klokfase (H FASE) en het horizontale (H SIZE) formaat worden automatisch ingesteld. Gebruik met het venster op maximale grootte in het applicatiedisplay.Automatische instelling bij VIDEO/S-VIDEO ingang: Kies UITVOEREN met de toets. Het juiste signaaltype overeenkomstig het ingangssignaal wordt automatisch gekozen. Alleen geldig wanneer in het "Input" menu AUTO is ingesteld voor VIDEO.• De instelling vereist ongeveer 10 seconden. Het is mogelijk dat de functie bij sommige ingangssignalen niet juist werkt. Het probleem kan vaak verholpen worden door op de AUTO toets te drukken.• Deze functie is hetzelfde als de AUTO functie bij de basisbediening. |
| RGB | Weergeven van de RGB ingangsfrequentie: Geeft de frequentie van het horizontale en verticale synchronisatiesignaal voor de RGB ingang aan.• Alleen geldig bij RGB ingang. |
| VIDEO (**) | Kiezen van het videosignaaltype: Kies het videosignaaltype met de en toetsen. Kies NTSC, PAL SECAM, NTSC4.43, M-PAL of N-PAL overeenkomstig het ingangssignaal. Wanneer AUTO is ingesteld, wordt de AUTO functie (Automatische instellingsfunctie voor video-ingangssignaal) gebruikt, behalve bij een N-PAL ingangssignaal.• Gebruik deze functie wanneer het beeld onstabiel is (het beeld is onregelmatig of er zijn geen kleuren) bij een VIDEO/S-VIDEO ingangssignaal.• De Automatische instellingsfunctie neemt ongeveer tien seconden in beslag. Het is mogelijk dat deze functie bij sommige ingangssignalen niet juist werkt. Indrukken van de AUTO toets kan het probleem soms verhelpen, behalve bij een N-PAL ingangssignaal.• Bij een COMPONENT VIDEO ingangssignaal zal deze functie niet werken en wordt het signaaltype automatisch bepaald. Zie het onderdeel HDTV van het OPT. menu voor een HDTV signaal. |
| VIDEO N.R. (**) | Inschakelen/uitschakelen van de ruisonderdrukkingsfunctie: Kies SCHK.IN/SCHK.UIT met de / toetsen. Wanneer SCHK.IN wordt ingesteld, is de ruisonderdrukkingsfunctie ingeschakeld en wordt de ruis in het video-ingangssignaal verminderd. |
| PROGRESSI. (**) | Kiezen van de progressieffunctie: Kies met de en toetsen de functie die geschikt is voor het ingangssignaal. Bij de TELEVISIE functie en de CINEMA functie wordt het interlaced videosignaal omgezet in een progressief signaal. Bij de CINEMA functie wordt de omzetting aangepast aan het 2-3 pull-down systeem.• Gebruik deze functie om de resolutie te verhogen bij een interlaced video-ingangssignaal, behalve een HDTV signaal. |
| ZWART UITB (**) | Inschakelen/uitschakelen van de zwartverbeteringsfunctie: Kies SCHK.IN/SCHK.UIT met de / toetsen. Wanneer SCHK.IN wordt ingesteld, is de zwartverbeteringsfunctie ingeschakeld en wordt de contrastverhouding van het video-ingangssignaal versterkt door verhoging van het zwartingsniveau. |
"Beeld" menu
De volgende instellingen zijn mogelijk wanneer BEEID wordt gekozen in het menu. Gebruik de en toetzen om een onderdeel te kiezen en begin dan met de instelling.
Tabel 6. "Beeld" menu
| Onderdeel | Beschrijving |
| KEYSTONE | Instelling: Verkleinen van de onderkant van het beeld ➔ ⇌ Verkleinen van de bovenkant van het beeld ➔• Wanneer deze functie is ingeschakeld, is het mogelijk dat het beeld bij sommige ingangssignalen niet naar behoren kan worden gereproduceerd. |
| BLANCO | Kiezen van de kleur van het blanco scherm:Kies de kleur met de ☑ on toetsen.• Het beeld verdwijnt wanneer de BLANK mood op BLANK ON wordt gezet of als er geen signaal is. Het volledige scherm krijgt de gekozen kleur. |
| SPIEGEL | Start/stop bediening: Druk op de ☑ of toets.Kiezen van de spiegelstatus: Kies de spiegelstatus met de ☑ toetsen. |
| OPSTARTEN | Start/stop bediening: Druk op de ☑ of toets.Instellen van het beginscherm: Kies SCHK.IN met de toets.Wissen van het beginscherm: Kies SCHK.UIT met de toets.• Als SCHK.UIT gekozen is, ziet u een leeg blauw scherm wanneer er geen signaal is. |
| P. IN P. | Start/stop bediening: Druk op de ☑ of toets.Kiezen van de positie van het inzetbeeld: Druk op de ☑ of toets.☐ ☑ ⇌ ☑ ☐ ☑ ⇌ ☑ ☐ ☑ ⇌ ☑ ( ☑ ⇌ ☑ ☐ )• Geldt alleen voor een RGB IN 1, RGB IN 2 of DIGITAL ingangssignaal. |
"Options" menu
De volgende instellingen zijn mogelijk wanneer OPT. wordt gekozen in het menu. Gebruik de an toetsen om een onderdeel te kiezen en begin dan met de instelling. De functies die zijn aangegeven met (**) werken alleen in de video-ingangsstand en niet in de RGB ingangsstand, behalve bij een P.IN P venster in de RGB ingangsstand.
Tabel 7. "Options" menu
| Onderdeel Beschrijving | |
| VOLUME | Volume-instelling: Volume verlagen ⇌Volume verhogen ☑ |
| MENU KLEUR | Kiezen van de menu-achtergrond: Gebruik de en toetsen. |
| TAAL | Start/stop bediening: Druk op de of toets.Kiezen van de menutaal: Gebruik de en toetsen. |
| AUTO UIT | Start/stop bediening: Druk op de of toets.AUTO OFF instellen: Stel 1~99 minuten in met de en toetsen.Het systeem komt automatisch in de ruststand te staan wanneer er gedurende de ingestelde tijd geen signaal wordt ontvangen.AUTO OFF annuleren: Kies ANNULE (0 min.) met de toets.When "ANNULE" is ingesteld, zal het systeem niet in de ruststand schakelen, ook wanneer er geen signaal wordt ontvangen. |
| SYNC ON G | Start/stop bediening: Druk op de of toets.SYNC ON G geldig: Kies SCHK.IN met de toets.SYNC ON G ongeldig: Kies SCHK.UIT met de toets.Wordt misschien niet juist weergegeven bij sommige ingangssignalen waarvoor SYNC ON G geldt. In zulke gevallen maakt u de signaalverbinding los zodat geen signaal wordt ontvangen, schakelt dan SYNC ON G uit en sluit daarna het signaal weer opnieuw aan. |
| HDTV (***) | Kiezen van de HDTV functie: Kies met de toetsen de functie, 1035i of 1080i, die geschikt is voor het ingangssignaal. |
"No Signal" menu
U kunt dezelfde instellingen maken als bij gebruik van de "BEEID" en "OPT." menu's als u de MENU toets indrukt tijdens weergave van het "GEEN INGANGSSIGNAAL OP ***" of "SYNC IS BUITEN BEREIK OP ***" bericht wanneer er geen signaal wordt ontvangen.
Tabel 8. "No Signal" menu
| Onderdeel Beschrijving | |
| VOLUME | Volume-instelling: Volume verlagen ⇌ Volume verhogenWanneer deze functie wordt gebruikt, wordt de audio-ingangsfunctie automatisch omgeschakeld naar video. De audio-ingangsfunctie kan omgeschakeld worden door de DISK PAD tijdens de weergave van de volume-instelbalk naar links en rechts te bewegen. De volume-instelbalk wordt weergegeven wanneer op de VOLUME of VOLUME toets wordt gedrukt. |
| KEYSTONE | Keystone-instelling: Verkleinen van de onderkant van het beeld ⇌ Verkleinen van de bovenkant van het beeld |
| BLANCO | Kiezen van de kleur van het blanco scherm: Kies de kleur met de en toetsen.Wanneer de blanco-functie wordt ingeschakeld tijdens BLANK ON, of wanneer er geen signaal is, of wanneer een niet-standaard signaal wordt ontvangen, wordt het beeld leeg gemaakt en verschijnt een scherm in de gekozen kleur. |
| SPIEGEL | Start/stop bediening: Druk op de of toets.Kiezen van de spiegelstatus: Kies de spiegelstatus met de en toetsen. |
| OPSTARTEN | Start/stop bediening: Druk op de of toets.Instellen van het beginscherm: Kies SCHK.IN met de toets.Wissen van het beginscherm: Kies SCHK.UIT met de toets.Als SCHK.UIT gekozen is, ziet u een leeg blauw scherm wanneer er geen signaal is. |
| MENUKLEUR | Kiezen van de menu-achtergrond: Gebruik de en toetsen. |
| TAAL | Start/stop bediening: Druk op de of toets.Kiezen van de menutaal: Gebruik de en toetsen. |
| AUTO UIT | Start/stop bediening: Druk op de of toets.AUTO OFF instellen: Stel 1~99 minuten in met de en toetsen.Het systeem komt automatisch in de ruststand te staan wanneer er gedurende de ingestelde tijd geen signaal wordt ontvangen.AUTO OFF annuleren: Kies ANNULE (0 min.) met de toets.When "ANNULE" is ingesteld, zal het systeem niet in de ruststand schakelen, ook wanneer er geen signaal wordt ontvangen. |
| SYNC ON G | Start/stop bediening: Druk op de of toets.SYNC ON G geldig: Kies SCHK.IN met de toets.SYNC ON G ongeldig: Kies SCHK.UIT met de toets.Wordt misschien niet juist weergegeven bij sommige ingangssignalen waarvoor SYNC ON G geldt. In zulke gevallen maakt u de signaalverbinding los zodat geen signaal wordt ontvangen, schakelt dan SYNC ON G uit en sluit daarna het signaal weer opnieuw aan. |
Lamp
HOOG SPANNING HOGE TEMPERATVUR HOGE DRUK
Neem contact op met uw dealer voor de aanschaf van een nieuwe lamp.
Zie "Los verkrijgbare onderdelen" in tabel 12 voor het modelnummer van de los verkrijgbare lamp.
Schakel de projector uit en trek de stekker uit het stopcontact voordat u de lamp vervangt. Wacht ongeveer 45 minuten totdat de lamp volledig is afgekoeld. De lamp kan ontploffen indien deze erg heet is en dan wordt aangeraakt.
WAARSCHUWING • Gooi de gebruikte lamp weg overeenkomstig de plaatselijke voorschriften.
- Aangezien de lamp van glas is, mag u deze niet bekrassen of aan sterke schokken blootstellen.
- Gebruik oude lampen niet opnieuw -- de lampen kunnen ontploffen.
- Als de lamp ontploft is (u hoort het geluid van een ontploffing), trekt u de stekker uit het stopcontact en neemt dan contact op met uw dealer om de lamp te laten vervangen. De lamp is afgedekt door een voorglas, maar het kan in zeldzame gevallen voorkomen dat de reflector en de binnenkant van de projector beschadigd worden door glassplinters, waardoor u letsel kunt oplopen.
Lamp
Reflector
Glas aan
voorkant
Levensduur van de lamp
De lamp van de projector heeft een beperkte levensduur. Het beeld wordt donkerder en de tinten zwakker wanneer de lamp bijna versleten is.
Vervang de lamp als de LAMP indicator rood oplicht of als het VERVANG LAMP bericht verschijnt wanneer de projector wordt ingeschakeld. Zie tabel 9 op blz. 20 en tabel 10 op blz. 21.
OPMERKINGEN • De LAMP indicator licht ook rood op als de lampeenheid erg heet is.
Alvorens u de lamp vervangt, moet u de projector uitschakelen, ongeveer 20 minuten wachten en dan de projector weer inschakelen. Als de LAMP indicator nog steeds rood oplicht, moet u de lamp vervangen.
Vervangen van de lamp
- Schakel de projector uit, trek de stekker uit het stopcontact en wacht minimaal 45 minuten om de lamp te laten afkoelen.
- Leg een nieuwe lamp gereed.
- Controleer of de projector voldoende is afgekoeld en draai deze vervolgens ondersteboven.
- Draai de schroef aangegeven in de afbeelding los en verwijder dan het lampdeksel.
- Draai de twee schroeven los en verwijder voorzichtig de lamp terwijl u deze bij de handgrepen vasthoudt. Raak niet de binnenkant van het lamphuis aan want dit kan resulteren in een ongelijkmatige kleur.
- Monteer de nieuwe lamp en draai de twee schroeven zorgvuldig vast. Duw tegelijk de tegenovergestelde kant van de ingeschroefde lamp geleidelijk naar binnen.
- Breng het lampdeksel aan en draai de schroef stevig vast.
- Draai de projector weer voorzichtig om.
LET OP • Zorg dat de schroeven weer stevig worden vastgedraaid. Schroeven die niet stevig zijn vastgedraaid kunnen letsel veroorzaken.
- Gebruik de projector niet wanneer het lampdeksel niet is aangebracht.
Terugstellen van de lamptimer
Stel de lamptimer terug nadat u de lamp hebt vervangen. Als u de lamp vervangt wanneer de LAMP indicator rood oplicht of het VERYANG LAMP bericht is verschenen, moet u de volgende bedieningsprocedure uitvoeren binnen 10 minuten nadat de projector is ingeschakeld. De projector zal automatisch worden uitgeschakeld indien meer dan 10 minuten verstrijken.
- Schakel het apparaat in en druk de RESET toets ongeveer drie seconden in. Het "LAMP xxxx hr" bericht verschijnt op de lamptimer onder aan het scherm.
- Druk op de MENU toets van de afstandsbediening of op de RESET toets op het bedieningspaneel van de projector terwijl de lamptimer wordt getoond. Het ‘LAMP xxxx □ →0 ■CANCEL’ bericht zal dan verschijnen.
- Druk op de toets en kies 0, en wacht dan tot de timer-aanduiding is verdwenen.
OPMERKINGEN
- Stel de lamptimer niet terug zonder dat u de lamp vervangt. Stel de
lamptimer altijd terug wanneer u de lamp vervangt. De berichtenfunctie van de projector zal niet juist werken als de lamptimer niet op het juiste tijdstip is teruggesteld.
Onderhoud van het luchtfilter
Het luchtfilter moet na ongeveer iedere 100 gebruiksuren worden schoongemaakt zoals hieronder wordt beschreven.
- Schakel de projector uit en trek de stekker uit het stopcontact.
- Maak het luchtfilter met een stofzuiger schoon.
LET OP • Schakel de projector uit en trek de stekker uit het stopcontact alvorens u met het onderhoud begint. Lees de afzonderlijke
"VEILIGHEIDSINSTRUCTIES" aandachtig door zodat het onderhoud correct wordt uitgevoerd.
- Vervang het luchtfilter indien de verontreinigingen niet verwijderd kunnen worden of als het filter beschadigd is. Neem in dat geval contact op met uw dealer. Zie "Los verkrijgbare onderdelen" in tabel 12 voor het modelnummer van het los verkrijgbare luchtfilter.
- Gebruik het apparaat niet wanneer het luchtfilter niet is aangebracht.
- Wanneer het luchtfilter verstopt is wordt de projector automatisch uitgeschakeld om te voorkomen dat de temperatuur in het inwendige te hoog oploopt.
Overig onderhoud
Onderhoud in het inwendige van het apparaat
Om veiligheidsredenen moet u het inwendige van het apparaat iedere 2 jaar door uw dealer laten controlleren en schoonmaken. U mag dit onderhoud niet zelf uitvoeren.
Schoonmaken van de lens
Maak de lens voorzichtig met een lensreinigingsdoekje schoon. Raak de lens niet met uw vingers aan.
Schoonmaken van de behuizing en de afstandsbediening
Gebruik een zachte doek. Voor het verwijderen van hardnekkig vuil kunt u de doek met water bevochtigen, of met een mild zeepsopje. Wrijf na het schoonmaken met een zachte, droge doek na.
LET OP • Schakel de projector uit en trek de stekker uit het stopcontact alvorens u met het onderhoud begint. Lees de afzonderlijke
"VEILIGHEIDSINSTRUCTIES" aandachtig door zodat het onderhoud correct wordt uitgevoerd.
- Gebruik geen reinigingsmiddelen of chemicaliën (bijv. benzeen of verfverdunner), anders dan de hierboven vermelde middelen.
- Gebruik geen reinigingssprays.
- Klop niet tegen de apparatuur en wees voorzichtig dat deze ook niet op andere wijze wordt beschadigd.
OSD melding
De onderstaande meldingen kunnen bij het inschakelen van het apparaat op het scherm verschijnen. Neem in dat geval de vereiste maatregelen.
Tabel 9. OSD melding
| Melding Beschrijving | |
| VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HETVERVANGENVAN DE LAMP.*1) | Het links hiernaast aangegeven bericht verschijnt wanneer de lamp langer dan 1300 uur is gebruikt.De lamp is bijna versleten.De projector wordt automatisch uitgeschakeld wanneer het einde van de gebruiksduur van de lamp is bereikt. Schaf een nieuwe lamp aan.Zorg dat u de lamptimer terugstelt nadat de lamp is vervangen. |
| VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HETVERVANGENVAN DE LAMP.DE STROOM WORDTNA ** URENUITGESCHAKELD.*1) | De lamp kan nog ** uur gebruikt worden.De projector wordt automatisch na ** uur uitgeschakeld.Vervang de lamp zoals beschreven in P.17~18"Lamp".Zorg dat u de lamptimer terugstelt nadat de lamp is vervangen. |
| VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HET VERVANGENVAN DE LAMP.DE STROOM WORDTNA 0 UREN UITGESCHAKELD. | Het einde van de gebruiksduur van de lamp is bereikt. De projector zal spoedig uitgeschakeld worden.Schakel de projector meteen uit en vervang de lamp zoals beschreven in P.17~18 "Lamp".Zorg dat u de lamptimer terugstelt nadat de lamp is vervangen. |
| GEEN INGANGSSIGNAALOP *** | Er is geen ingangssignaal gevonden.Controleer de ingangsaansluitingen en de signaalbronnen. |
| SYNC IS BUITEN BEREIKOP *** | De horizontale of verticale frequentie van het ingangssignaal is niet binnen het voorgeschreven bereik.Controleer de technische gegevens van de apparatuur en de signaalbron. |
OPMERKINGEN *1) Deze melding zal automatisch na ongeveer 3 minuten verdwijnen. De melding verschijnt telkens wanneer het apparaat wordt ingeschakeld.
Indicatormelding
De POWER indicator, LAMP indicator en TEMP indicator branden of knipperen zoals hieronder is aangegeven. Neem de vereiste maatregelen.
Tabel 10. Indicatormelding
| POWER indicator | LAMP indicator | TEMP indicator | Beschrijving |
| Licht oranje op | Brandt niet | Brandt niet | De ruststand is ingesteld. |
| Knippert groen | Brandt niet | Brandt niet | Opwarmen. Even wachten a.u.b. |
| Licht groen op | Brandt niet | Brandt niet | Aan. Het apparaat is bedrijfsklaar. |
| Knippert oranje | Brandt niet | Brandt niet | Afkoelen. Even wachten a.u.b. |
| Licht rood op | Licht rood op | Brandt niet | De lamp brandt niet.De temperatuur in het inwendige van het apparaat is misschien te hoog. Schakel het apparaat uit, wacht 20 minuten om het apparaat te laten afkoelen en controleer of de inlaat of uitlaat geblokkeerd is, het luchtfilter vuil is of de omgevingstemperatuur hoger dan 35°C is. En schakel dan weer in. Vervang de lamp als hetzelfde probleem opnieuw optreedt. |
| Licht rood op | Knippert rood | Brandt niet | Er is geen lamp of lampdeksel aanwezig, of de onderdelen zijn niet juist aangebracht. Schakel het apparaat uit en laat het 45 minuten afkoelen. Controleer of de lamp en het lampdeksel juist bevestigd zijn en schakel het apparaat weer in. Neem contact op met uw dealer als hetzelfde probleem opnieuw optreedt. |
| Licht rood op | Brandt niet | Knippert rood | De koelventilator werkt niet.Schakel het apparaat uit en laat het 20 minuten afkoelen. Controleer de ventilator op vreemde bestanddelen en schakel het apparaat daarna weer in.Neem contact op met uw dealer als hetzelfde probleem opnieuw optreedt. |
OPMERKINGEN *1) Wanneer de temperatuur in het inwendige te hoog oploopt, zal de projector om veiligheidsredenen automatisch worden uitgeschakeld en gaat de indicator uit. Zet de netschakelaar op [O] en wacht dan 20 minuten om het apparaat te laten afkoelen.
Symptoom
In veel gevallen zijn het echter geen storingen. Raadpleeg de onderstaande tabel voor nadere bijzonderheden.
Tabel 11. Symptoom
| Symptomen | Voorbeelden van storingen | Te controleren punten Pagina | |
| De projector kan niet worden ingeschakeld. | •De hoofdschakelaar staat in de uit-stand. | •Schakel de projector in met de hoofdschakelaar. | 8,9 |
| •Het netsnoer is niet aangesloten. | •Steek de stekker in een gewoon wandstopcontact. | ||
| Geen video of audio. | •De ingangsbron is niet juist gekozen. | •Kies de juiste ingangsbron op de projector of de afstandsbediening. | 10 |
| •Er komen geen signalen binnen. | •Zorg dat de ingangsaansluitingen in orde zijn. | 7,8 | |
| Er is wel beeld, maar geen geluid. | •De projector is niet juist aangesloten. | •Zorg dat de ingangsaansluitingen in orde zijn. | 7,8 |
| •Het volume staat in de minimumstand | •Druk op de VOLUME toets van de afstandsbediening of breng het menu op het scherm en stel de geluidssterkte hoger in. | 11,15 | |
| •De geluiddemping is ingeschakeld. | •Schakel de demping uit met een druk op de MUTE toets. | 11 | |
| Wel video maar geen audio. | •De projector is niet juist aangesloten. | •Corrigeer de aansluitingen. | 7,8 |
| •De helderheidsregelaar is volledig rechtsom gedraaid. | •Kies HELDER met de MENU toets en druk dan op de toets. | 12 | |
| •Lensdop is bevestigd. | •Verwijder de lensdop. | 9 | |
| De kleurkwaliteit is niet goed; fletse kleuren. | •De kleurverzadiging en de tint zijn niet goed ingesteld. | •Stel via het menu de beeldweergave bij. | 12 |
| Het beeld is te donker. | •De helderheid en het contrast zijn niet goed ingesteld. | •Stel via het menu de beeldweergave bij. | 12 |
| •De projectielamp is bijna versleten. | •Vervang de projectielamp door een nieuwe. | 17 | |
| Het beeld is wazig. | •De scherpte of de zijn niet goed ingesteld. | •Stel via het menu de scherpte of de bij. | 9,12 |
| Onderwerp Technische gegevens | |||
| Productnaam LCD (vloeibare kristallen) | |||
| LCD-paneel | Paneelgrootte 3,3 cm | (1,3 type) | |
| Aandrijfsysteem | TFT actieve matrix | ||
| Aantalbeeldpunten | 786.432 beeldpunten (1024 horizontaal x 768 verticaal) | ||
| Lens Zoomlens F = 1,7-2,3 f = 49,0-64,0 mm | |||
| Lamp 250 W UHB | |||
| Luidspreker 1,2 W + 1,2W (Stereo) | |||
| Stroomvoorziening 100 - 120 V wisselstroom, 4,5 A / 220 -240 V wisselstroom, 2,2 A | |||
| Stroomverbruik 400W | |||
| Temperatuurbereik | 0-35°C (bedrijfstemperatuur) | ||
| Afmetingen 289 (B) x 124 (H) x 350 (D) mm | |||
| Gewicht (massa) 6,4 kg | |||
| RGB signaalingang | RGB IN | 1 | Video: Analoog 0,7 Vp-p, 75 Ωafgesloten (positief)H/V sync.: TTL niveau (positief/negatief)Samengestelde sync.: TTL niveauD-sub 15-pin krimp-aansluiting |
| 2 | |||
| DIGITAL | TMDS, gelijkstroom: 150~1200 mV / wisselstroom: 1,56 Vp-pTTL niveau (positief/negatief) | ||
| AUDIO IN | RGB1 | 200 mVrms, 50 kΩ(max. 3,0 Vp-p)Stereo ministekkerbus | |
| DIGITAL | |||
| RGB2 | |||
| Video-signaalingang | VIDEO 1,0 Vp-p, 75 Ωafgesloten Cinch-aansluiting | ||
| S-VIDEO | Helderheidssignaal: 1,0 Vp-p, 75 ΩafgeslotenKleursignaal: 0,286 Vp-p (burst-signaal), 75 ΩafgeslotenMini DIN 4-pins aansluiting | ||
| COMPONENT VIDEO | Y 1,0 | Vp-p, 75 Ωafgesloten (positief) | |
| CB/CR | 0,7 Vp-p, 75 Ω afgesloten (positief) | ||
| PB/PR | 1,0 Vp-p, 75 Ω afgesloten (positief) | ||
| AUDIO | L | 200 mVrms, 50 kΩof (max. 3,0 Vp-p)Cinch-aansluiting | |
| R | |||
| Signaaluitgang | RGB OUT | Video: Analoog 0,7 Vp-p, 75 Ωuitgangsimpedantie (positief)H/V sync.: TTL niveau (positief/negatief)Samengestelde sync.: TTL niveauD-sub 15-pin krimp-aansluiting | |
| AUDIO OUT | 200 mVrms, uitgangsimpedantie 1 kΩ(max. 3,0 Vp-p)Stereo ministekkerbus | ||
| Besturings-functies | CONTROL | D-sub 15-pins krimp-aansluiting | |
| USB | USB aansluiting (type B) | ||
| Los verkrijgbare onderdelen | Lamp: DT00341Luchtfilter: MU00832* Raadpleeg uw dealer voor andere onderdelen. | ||
OPMERKINGEN • Wijzigingen in de technische gegevens, zonder voorafgaande kennisgeving, voorbehouden.
Als er een storing in het apparaat optreedt, dient u eerst het hoofdstuk "VERHELPEN VAN STORINGEN" (P.20) te raadplegen en de aanbevolen controles uit te voeren. Indien dit het probleem niet verhelpt, moet u contact opnemen met uw dealer of servicecentrum. Indien reparatie mogelijk is en u het apparaat laat repareren, zullen u hiervoor kosten in rekening worden gebracht.
Dimension Diagram
Unit : mm
- BRUKERHÅNDBOK
- SIKKERHETSINSTRUKSJONER
- Waarschuwingssymbolen
- WAARSCHUWING
- LET OP
- Toegepaste symbolen
- Gebruik de projector nooit indien deze niet juist werkt.
- Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
- Breng geen wijzigingen in de projector aan.
- Stel de projector niet aan stoten of schokken bloot.
- Zet de projector niet op een onstabiele ondergrond.
- Wees voorzichtig, de projector geeft veel hitte af.
- Kijk nooit in de lens of de openingen wanneer de lamp brandt.
- Gebruik de projector op de juiste stroomvoorziening.
- Sluit het netsnoer zorgvuldig aan.
- Behandel de lichtbronlamp voorzichtig.
- Behandel het netsnoer en de aansluitkabels voorzichtig.
- Behandel de batterij van de afstandsbediening voorzichtig.
- Wees voorzichtig wanneer u de projector vervoert.
- Zet niets bovenop de projector.
- Houd de projector uit de buurt van vochtige of stoffige plaatsen.
- Vermijd opstelling in een omgeving met hoge temperaturen.
- Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Laat uw dealer iedere twee jaar het inwendige van de projector schoonmaken.
- OPMERKINGEN
- Stel de afstandsbediening niet aan schokken bloot.
- Verzorging van de lens.
- Maak het luchtfilter na iedere 100 gebruiksuren schoon.
- Verzorging van de projector-behuizing en de afstandsbediening.
- Vermijd sterke lichtstralen.
- Vermijd hoogfrequentstoringen.
- Betreffende de weergavekwaliteit.
- Schakel de apparatuur in de juiste volgorde in en uit.
- Zorg dat u uw ogen niet te zeer belast.
- Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Aansluiten op een notebook-computer
- Vloeibare-kristallen Projector
- GEBRUIKSAANWIJZING
- INHOUDSOPGAVE
- KENMERKEN....2
- ALVORENS GEBRUIK ......2
- INSTALLATIE 6
- BEDIENING....9
- ONDERHOUD ....17
- VERHELPEN VAN STORINGEN ......20
- Extra uitvergroting voor een deel van het beeld
- Vervormingscorrectie
- ALVORENS GEBRUIK
- Inhoud van de verpakkingsdoos
- Benaming van de onderdelen
- OPMERKINGEN Voorkom storingen
- Aanbrengen van de batterijen
- Installatie van de projector en het scherm
- Afstellen van de projectiehoek
- Aansluiten van de signaalkabels
- Aansluiten van het netsnoern
- Voorbeeld van een systeem-Setup
- Plug & Play
- Inschakelen
- Uitschakelen
- Basisbediening
- "Setup" menu
- "Input" menu
- "Beeld" menu
- "Options" menu
- "No Signal" menu
- Lamp
- HOOG SPANNING HOGE TEMPERATVUR HOGE DRUK
- WAARSCHUWING • Gooi de gebruikte lamp weg overeenkomstig de plaatselijke voorschriften.
- Levensduur van de lamp
- OPMERKINGEN • De LAMP indicator licht ook rood op als de lampeenheid erg heet is.
- Vervangen van de lamp
- Terugstellen van de lamptimer
- Onderhoud van het luchtfilter
- Overig onderhoud
- Onderhoud in het inwendige van het apparaat
- Schoonmaken van de lens
- Schoonmaken van de behuizing en de afstandsbediening
- OSD melding
- Indicatormelding
- Symptoom
- Dimension Diagram
Merk : HITACHI
Model : CPX985W
Categorie : Projector
