CPX2WF - Projector HITACHI - Gratis gebruiksaanwijzing en handleiding

Producttype	Video-projecteur
Merk	Hitachi
Model	CPX2WF
Resolutie	1024 x 768 (XGA)
Helderheid	2500 ANSI-lumen (geschat)
Contrastverhouding	2000:1 (typisch)
Lamptype	UHP-lamp
Lamp levensduur	2000-4000 uur (normale modus)
Projectieafstand	0,9 - 10,7 m (voor 60-300 inch scherm)
Zoom	Handmatig, 1,2x
Focus	Handmatig
Keystone-correctie	Automatisch en handmatig (verticaal)
Ingangen	Computer (RGB), Video, S-Video, USB, SD-kaart, LAN (10/100Base-T), draadloos (IEEE 802.11b/g)
Uitgangen	Audiouitgang (3,5 mm)
Luidspreker	Ingebouwd, 1x 8W
Afstandsbediening	Infrarood, met muis- en toetsenbordfuncties
Netwerkfuncties	Draadloos (Ad-Hoc/Infrastructuur), LAN, e-mailmeldingen, SNMP, planning
PC-vrije presentatie	Ondersteunt JPEG, BMP, PNG, MPEG4 van USB/SD
Gewicht	Ongeveer 2,9 kg
Afmetingen (B x D x H)	306 x 86 x 218 mm (zonder uitsteeksels)
Stroomverbruik	310 W (maximaal)
Stroomvoorziening	AC 100-240 V, 50/60 Hz
Veiligheid	Kensington-sleuf, wachtwoordbeveiliging, toetsenblokkering
Onderhoud	Lamp en luchtfilter vervangbaar; filterperiodiek reinigen
Garantie	Raadpleeg dealer

Veelgestelde vragen - CPX2WF HITACHI

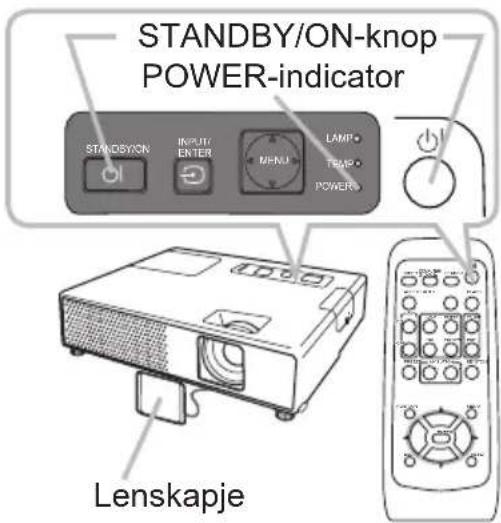

Hoe kan ik de projector inschakelen?

Druk op de STANDBY/ON-knop op de projector of de afstandsbediening. De POWER-indicator wordt groen knipperend en blijft branden zodra de lamp volledig is ingeschakeld. Zorg dat het lenskapje is verwijderd.

Hoe sluit ik een computer aan op de projector?

Sluit de RGB-kabel aan op de COMPUTER IN-poort van de projector en de computer. Druk op de COMPUTER/STORAGE-knop op de afstandsbediening om de juiste ingang te selecteren. Zet de projector en computer aan.

Wat moet ik doen als het beeld vervormd is?

Gebruik de KEYSTONE-knop voor trapeziumcorrectie. U kunt kiezen voor automatische correctie of handmatig aanpassen met de pijltoetsen. Zorg dat de projector waterpas staat.

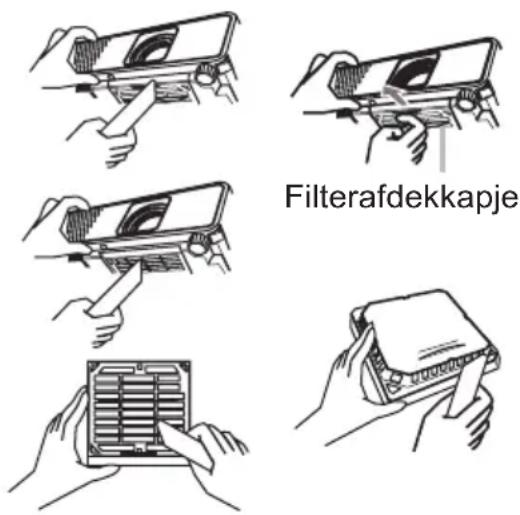

Hoe reinig ik het luchtfilter?

Schakel de projector uit en haal de stekker uit het stopcontact. Verwijder het filterafdekkapje en neem het filter eruit. Maak het schoon met een stofzuiger of spoel het af met water (laat het volledig drogen). Plaats het filter terug en reset de filtertijd via het menu OPT. > FILTERTIJD.

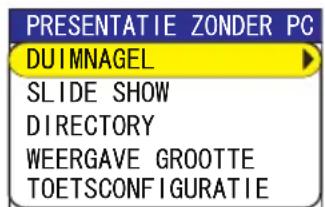

Kan ik presentaties houden zonder computer?

Ja, de projector heeft een PRESENTATIE ZONDER PC-functie. Plaats een USB-stick of SD-kaart met JPEG-, BMP-, PNG- of MPEG4-bestanden. Selecteer de MIU-ingang en kies de gewenste modus (bijv. diashow).

Hoe stel ik de draadloze verbinding in?

Plaats de meegeleverde draadloze netwerkkaart in de SD-sleuf. Ga naar het MIU-menu en selecteer LIVE MODUS. Configureer de netwerkinstellingen zoals SSID en WEP/WPA via het menu of een webbrowser.

Wat betekent de knipperende LAMP-indicator?

Een knipperende LAMP-indicator duidt op een lampfout of dat de lamp aan vervanging toe is. Schakel de projector uit, laat hem afkoelen en vervang de lamp. Reset de lamptijd via OPT. > LAMPTIJD.

Hoe kan ik het volume aanpassen?

Druk op de VOLUME-knop op de afstandsbediening. Gebruik de pijltoetsen ▲/▼ om het volume te verhogen of te verlagen. Druk nogmaals op VOLUME om het dialoogvenster te sluiten.

Kan ik de projector aan het plafond monteren?

Ja, maar raadpleeg uw dealer voor een speciale installatie. U kunt de SPIEGEL-instelling in het menu INSTELLING aanpassen (bijv. H&V:INVERT) voor een juiste beeldoriëntatie bij plafondmontage.

Hoe reset ik alle instellingen naar fabriekswaarden?

Ga naar het menu OPT. > SPEC.INST.W. > FABRIEKSRESET. Bevestig de reset. Houd er rekening mee dat alle aanpassingen, inclusief lamp- en filtertijd, worden gewist.

GEBRUIKSAANWIJZING CPX2WF HITACHI

Gebruiksaanwijzing (gedetailleerd)

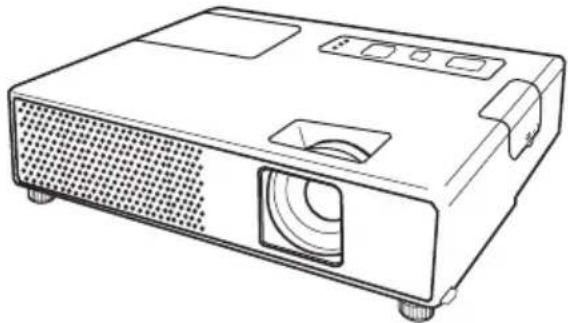

Gebruikershandleiding

Bedankt voor de aankoop van deze projector.

⚠ WAARSCHUWING ▶ Voor gebruik van dit product, lees alle handleidingen voor dit product. Verzeker u ervan de “Veiligheidshandleiding” eerst te lezen. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

Over deze gebruiksaanwijzing

Verschillende symbolen worden in deze gebruiksaanwijzing gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.

⚠ WAARSCHUWING

Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of zelfs dood door incorrect gebruik.

▲OPGELET

Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of fysieke beschadiging door incorrect gebruik.

Gelieve de pagina's te raadplegen dit symbool volgend.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

ERKENNING HANDELSMERK

• Mac is een geregistreerd handelsmerk van Apple Computer, Inc.
• VESA en SVGA zijn handelsmerken van Video Electronics Standard Association.
- Windows is een geregistreerd handelsmerk van Microsoft Corporation.

Alle andere handelsmerken zijn eigendom van de betreffende eigenaars.

Contents

Over deze gebruiksaanwijzing .. 1

Contents 2

Projector eigenschappen . . . . 3

Voorbereidingen .... 3

Inhoud van de verpakking .....3

Bevestigen van het lenskapje .....3

Vervanging van het filterafdekkapje voor ondersteboven gebruik.....3

Namen onderdelen ..... 4

Projector 4

Bedieningspaneel .....5

Afstandsbediening....5

Instellen 6

Voorzieningen ....6

Uw apparaten aansluiten....8

Gebruik van een USB opslag .....10

Gebruik van een SD kaart.....10

De voeding aansluiten....11

Gebuik van veiligheidssleuf.....11

Afstandsbediening ..... 12

Batterijen plaatsen....12

Over het afstandsbedieningssignaal . . .12

Veranderen van de frequentie van het afstandsbedieningssignaal . . . .13

Gebruik als een simpele PC muis & toetsenbord .....13

Voeding aan/uit....14

De netvoeding inschakelen .....14

De projector uitzetten .....14

Bediening 15

Het volume aanpassen .....15

Het geluid tijdelijk uitzetten .....15

Selectie van een input-signaal ....15

Het zoeken van een input-signaal . .16

Selecteren van een aspect-ratio . . .16

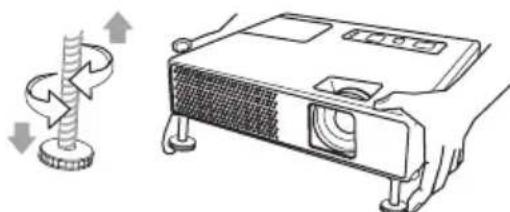

De neiging van de projector instellen . .17

Aanpassen van zoom en focus . . . .17

De automatische instelling gebruiken .....18

Aanpassen van de positie .....18

Corrigeren Van Trapeziumvervorming ..19

Gebruik van de vergrotingsfaciliteit ..19

Het beeld stil zetten....20

Tijdelijk een zwart beeld .....20

Gebruik van de menu-functie ....21

SNELMENU 22

ASPECT, AUTO KEYST. ⏻ UITVOEREN, KEYSTONE ⏻, FOTO MODUS, HELDER, CONTRAST, KLEUR, TINT, SCHERPTE, STIL FUNC., SPIEGEL, RESET, FILTERTIJD, TAAL, Ga Naar Geavanceerd Menu...

Menu FOTO 24

HELDER, CONTRAST, GAMMA, KLEURTEMP., KLEUR, TINT, SCHERPTE, GEHEUGEN

Menu BEELD 27

ASPECT, OVERSCAN, V POSIT, H POSIT, H FASE, H SIZE, AUTOM. AANPAS. UITVOEREN

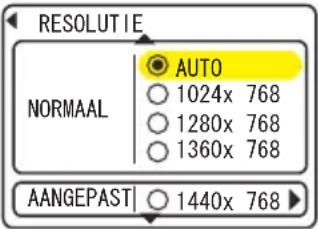

Menu INPUT 29

PROGRESSI., VIDEO N.R., KLROMVANG, VIDEO FORMAT, STILZETTEN, COMPUTER-IN, RESOLUTIE

Menu INSTELLING ..... 32

AUTO KEYST. ⚠ UITVOEREN, KEYSTONE, STIL FUNC., SPIEGEL, VOLUME, AUDIO

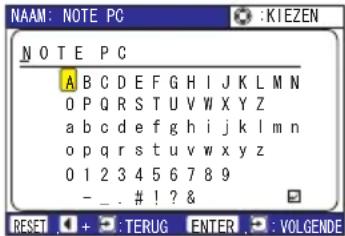

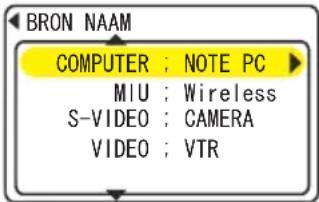

Menu SCHERM 34

TAAL, POS. MENU, BLANCO, OPSTARTEN, Mijn Scherm, Mijn Sch. Vast, MELDING, BRON NAAM

Menu OPT. 38

AUTOM. ZOEKEN, AUTO KEYST. ⚠, AUTOM.INSCHK., AUTO UIT, LAMPTIJD, FILTERTIJD, MIJN KNOP, SPEC.INST.W., VEILIGHEID

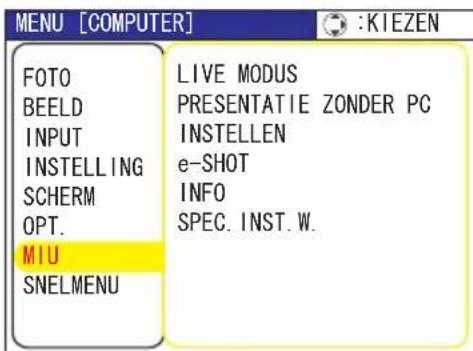

Menu MIU 49

LIVE MODUS, PRESENTATIE ZONDER PC, INSTELLEN, e-SHOT, INFO, SPEC.INST.W.

Onderhoud.... 55

Lamp 55

Luchtfilter....57

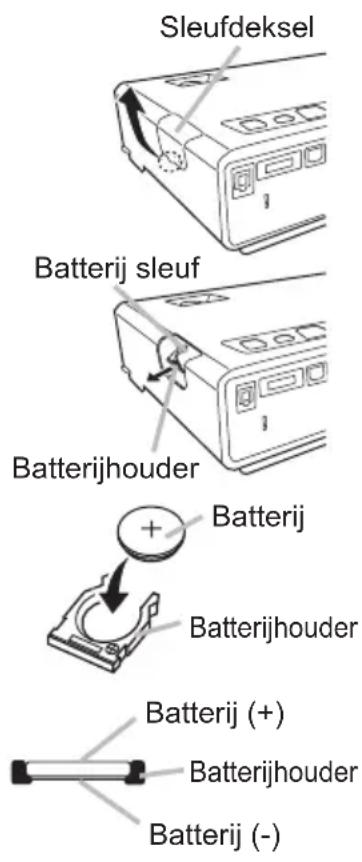

Interne klok batterij .....58

Andere Verzorging.....59

Storingen verhelpen ..... 60

Samenhangende berichten .....60

Informatie over de indicator lampen . . .61

De projector uitschakelen .....62

Resetten van alle instellingen .....62

Verschijnselen die gemakkelijk aangezien worden als defecten. . . .63

Deze projector heeft een mogelijkheid om verschillende beeldsignalen op een scherm te projecteren. Deze projector vereist slechts een minimale ruimte voor installatie en geeft een groot geprojecteerd beeld zelfs van een korte afstand.

Deze projector kan ook een voordeel geven aan mobiele gebruikers en anderen door het aanbieden van IEEE802.11g en IEEE802.11b draadloos netwerk en 10BASE-T/100BASE-TX vast netwerk communicatie en een speciale functie genaamd "PRESENTATIE ZONDER PC". Zelfs zonder een PC, kan deze projector beelden op een scherm herproduceren met JPEG, Bitmap, PNG en MPEG4 bestanden van een SD Geheugenkaart of USB geheugen.

Voorbereidingen

Inhoud van de verpakking

Gelieve te bekijken de "Inhoud van de verpakking" in de "Bedienungsanleitung (beknopt)" dat een boek is. Uw projector zou samen moeten komen met de onderdelen daar getoond. Neem onmiddellijk contact op met uw dealer als er iets ontbreekt.

OPMERKING • Bewaar de originele verpakkingsmaterialen voor toekomstige verzendingen. Verzeker u ervan de originele verpakkingsmaterialen te gebruiken bij het verplaatsen van de projector. Wees extra voorzichtig met de lens.

Bevestigen van het lenskapje

Om te voorkomen dat u het lenskapje kwijtraakt, gelieve het lenskapje aan de projector vast te maken met het bijgesloten touwtje.

1. Bevestig het touwtje aan de ring van het lensafdekkapje.

Haal een kant van het touwtje door de ring van het lensafdekkapje en maak een lus aan het einde, en haal de andere kant van het touwtje door de lus. Maak geen knoop in het touwtje aan beide kanten.

2 Bevestig het touwtje aan de ring van het lensafdekkapje.

Haal de andere kant van het touwtje door de ring van de projector en maak de lus daar. Haal het lensafdekkapje met de ene kant van het touwtje door de lus.

Vervanging van het filterafdekkapje voor ondersteboven gebruik

Voor de ondersteboven geinstalleerde projector, gelieve het filterafdekkapje met het bijgesloten

filterafdekkapje voor ondersteboven gebruik te vervangen, om de noodzakelijke ventilatie ruimte te behouden. Gelieve te verwijzen naar "Luchtfilter" (57) voor de manier waarop een filterafdekkapje te ontkoppelen en vastkoppelen.

⚠ WAARSCHUWING ▶ Neem contact op met uw dealer voor een speciale installatie zoals ophangen aan een plafond.

Namen onderdelen

Projector

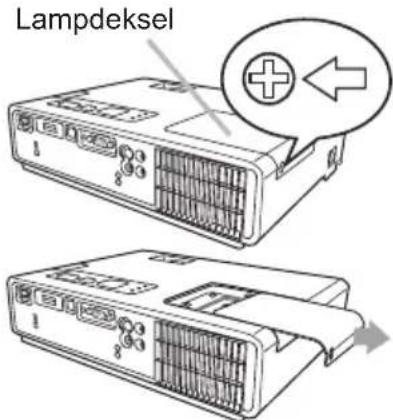

(1) Lampdeksel (55) De lamp unit zit binnen.
(2) Focus ring (17)
(3) Zoom ring (17)
(4) Bedieningspaneel (5)
(5) SD kaart sleuf deksel (10)
(6) Elevator knobs (x 2) (17)
(7) Afstelvoetje (x 2) (17)
(8) Lens (14, 59)
(9) Lenskapje (3)
(10) Inlaat-ventilatoren
(11) Filterafdekkapje 57) De luchtfilter en inlaat-ventilator zitten binnen.
(12) Luidsprekers (33)
(13) Uitlaat-ventilatoren
(14) Netaansluiting (11)
(15) LAN-poort (8)
(16) USB STORAGE-poort (8)
(17) USB-poort (8)
(18) COMPUTER IN-poort (8)
(19) VIDEO-poort (8)
(20) S-VIDEO-poort (8)
(21) Veiligheidssleuf (11)
(22) Schutdown-schakelaar (62)
(23) AUDIO OUT-poort (8)
(24) AUDIO IN-poort (8)

⚠ WAARSCHUWING ▶ HEET!: Raak het gedeelte rond de lampdeksel en de uitlaat-ventilatoren niet aan tijdens gebruik of direct na gebruik, omdat dat te heet is.

Kijk niet in de lens of ventilatoren terwijl de lamp aan is, omdat het sterke licht niet goed is voor uw ogen.
▶ Hanteer de elevator-knoppen niet zonder de projector vast te houden, omdat de projector kan vallen.

⚠OPGELET ▶ Behoud normale ventilatie om te voorkomen dat de projector te heet wordt. Bedek, blokkeer of dicht de ventilatoren niet af. Plaats niets dat kan plakken of worden opgezogen door de ventilatoren, rond de inlaat-ventilatoren. Maak het luchtfilter periodiek schoon.

- Gebruik niet de veiligheidssleuf om te voorkomen dat de projector valt, omdat het niet daarvoor is ontworpen.

- Gebruik de schutdown-schakelaar alleen als de projector niet is uitgedaan volgens de normale procedure, omdat drukken op de schakelaar de activiteit van de projector stopt zonder deze af te koelen.

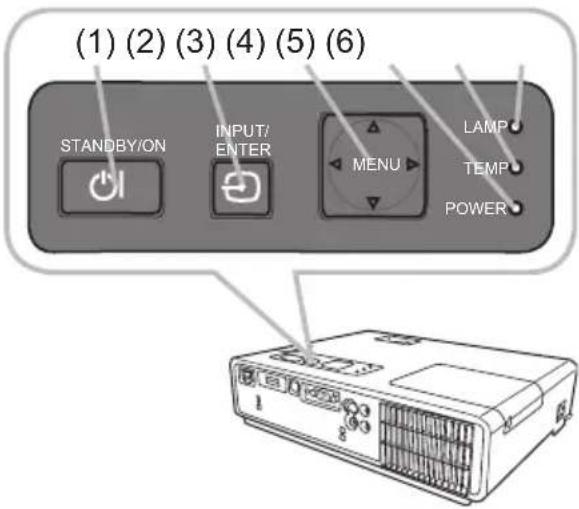

Bedieningspaneel

(1) STANDBY/ON-knop (14)
(2) INPUT/ENTER-knop (15, 21)
(3) MENU-knop (21)
Het bevat vier pijltoetsen.
(4) POWER-indicator (14, 61)
(5) TEMP-indicator (61)
(6) LAMP-indicator (61)

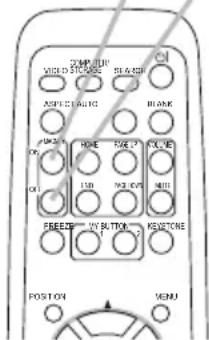

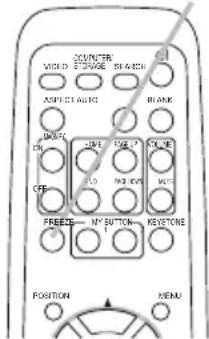

Afstandsbediening

(1) VIDEO-knop (16)
(2) COMPUTER/STORAGE-knop (15)
(3) SEARCH-knop (16)
(4) STANDBY/ON-knop (14)
(5) ASPECT-knop (16)
(6) AUTO-knop (18)
(7) BLANK-knop (20)
(8) MAGNIFY - ON-knop (19)
(9) MAGNIFY - OFF-knop (13, 19)
(10) HOME-knop (13)
(11) END-knop (13)
(12) PAGE UP-knop (13)
(13) PAGE DOWN-knop (13)
(14) VOLUME-knop (15)
(15) MUTE-knop (13, 15)
(16) FREEZE-knop (20)
(17) MY BUTTON - 1-knop (☐40)
(18) MY BUTTON - 2-knop (☐40)
(19) KEYSTONE-knop (19)
(20) POSITION-knop (18)
(21) MENU-knop (21)
(22) ▲/▼/◄/► met de pijltoetsen (13, 21)
(23) ENTER-knop (13, 21)
(24) ESC-knop (13, 21)
(25) RESET-knop (13, 21)

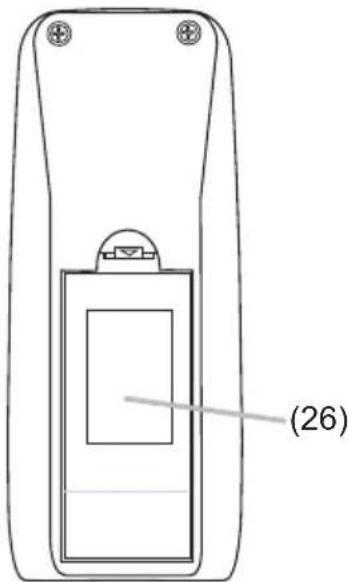

(26) Batterijdeksel (12)

Achterkant van de afstandsbediening

Installeer de projector volgens de omgeving en de wijze waarop de projector zal worden gebruikt.

Voorzieningen

Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen. De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 × 768.

(a) De schermgrootte (diagonaal)
(b) Projectie afstand (± 10%)
(c) Schermhoogte (±10%)

Op een horizontale oppervlakte

Opgehangen aan het plafond

• Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren.
• Consulteer met uw dealer vóór een speciale installatie zoals het ophangen aan een plafond.

▶Plaats de projector in een stabiele horizontale valt of wordt omgegooid zou het letsel en/ofjector kunnen veroorzaken. Het gebruik van een ou vervolgens kunnen resulteren in brand en/of een

positie. Als de projector valt of wordt omgegooid zou het letsel en/of beschadiging aan de projector kunnen veroorzaken. Het gebruik van een beschadigde projector zou vervolgens kunnen resulteren in brand en/of een electrische schok.

• Plaats de projector niet op een onstabiel, schuin of vibrerend oppervlak zoals een bewegende of hellende standaard.
• Plaats de projector niet in een positie waarbij de zijkant/voorkant/achterkant naar boven wijst.
• Consulteer met uw dealer vóór een speciale installatie zoals het ophangen aan een plafond.

▶Plaats de projector op een koele plek, en let erop dat er voldoende ventilatie is. De hoge temperatuur van de projector zou brand, brandwonden en/of slecht functioneren van de projector kunnen veroorzaken.

• Stop de ventilatoren van de projector niet vol, blokkeer en bedek ze niet op andere manieren.
• Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren.

- Plaats de projector niet op iets metaals of iets dat niet tegen hitte kan.

- Plaats de projector niet op een vloerbedekking, kussens of bedding.

- Plaats de projector niet in direct zonlicht of vlakbij hete objecten zoals een verwarming.

- Plaats niets vlakbij de lens of ventilatoren van de projector, of bovenop de projector.

- Plaats niets dat kan worden opgezogen of dat plakt aan de ventilatoren aan de onderkant van de projector. Deze projector heeft ook enkele inlaatventilatoren aan de onderkant.

▶Plaats de projector niet op een plek waar het nat kan worden. Nat worden van de projector of het inbrengen van een vloeistof in de projector zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet in een badkamer of buiten.

- Plaats niets waar vloeistof in zit vlakbij de projector.

⚠ OPGELET ▶ Vermijd het plaatsen van de projector op een rokerige, vochtige of stoffige plek. Plaatsing van de projector op een dergelijke plek zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet vlakbij bevochtigingsapparaten, rookruimtes of een keuken.

▶Pas de richting van de projector aan om te voorkomen dat licht direct in contact komt met de afstandsbedieningssensor van de projector.

Uw apparaten aansluiten

Voor het aansluiten, gelieve de handleidingen van alle aan te sluiten apparaten en dit product te lezen. Verzeker u ervan dat het mogelijk is dat alle apparaten kunnen worden aangesloten op dit product, en bereid de noodzakelijke kabels voor het aansluiten voor. Gelieve te verwijzen naar de volgende illustraties over het aansluiten van hen.

OPMERKING • De SD kaart sleuf zit aan de zijde tegenovergesteld aan de lampdeksel van de projector. Gelieve de “Gebruik van een SD kaart” (10) te bekijken.
- Om een signaal weer te geven van LAN, USB OPSLAG of SD KAART, selecteer het ingangsignaal op "MIU". (15)
- De COMPUTER IN-poort kan ook een component-signaal ondersteunen. Voor meer informatie, gelieve de beschrijving van het COMPUTER IN onderdeel van het INPUT menu (30) te bekijken.

⚠ WAARSCHUWING ▶ Demonteer niet en maak geen aanpassingen aan de projector en hulpstukken.

▶ Wees voorzichtig om de kabels niet te beschadigen, en gebruik geen beschadigde kabels.

⚠ OPGELET ▶ Zet alle apparaten uit en haal de stekker uit het stopcontact voordat ze worden aangesloten op de projector. Het aansluiten van een apparaat in gebruik zou extreem harde geluiden of andere abnormaliteiten kunnen genereren die zouden kunnen resulteren in slecht funtioneren of beschadiging aan het apparaat en de projector.

- Gebruik een passend hulpstuk of anders ontworpen kabels. Neem contact op met uw dealer over kabels die geen hulpstuk zijn, omdat zij van een specieke lengte zouden kunnen moeten zijn of voorzien van een kern. Voor kabels met een kern aan slechts een kant, verbind de kant met de kern aan de projector. - Zorg er voor dat de apparaten op de juiste poorten zijn aangesloten. Een onjuiste verbinding kan resulteren in een slecht functioneren of schade aan het apparaat en de projector.

Uw apparaten aansluiten (vervolg)

OPMERKING • Lees de handleidingen van de apparaten vóór het aansluiten aan de projector, verzeker u ervan dat het mogelijk is dat alle apparaten kunnen worden aangesloten op deze projector. Voor het aansluiten aan een PC, controleer het signaalniveau, de signaaltiming, en de resolutie.

• Bepaalde signalen hebben wellicht een adapter nodig om met de projector te communiceren.
• Bepaalde PCs hebben meerdere schermweergave-modi die bepaalde signalen zouden kunnen bevatten welke niet worden ondersteund door deze projector.
• Hoewel de projector signalen met resolutie omhoog tot UXGA (1600x1200) kan weergeven, zal het signaal worden geconverteerd naar de paneelresolutie van de projector voordat het wordt weergegeven. Het beste weergave-resultaat zal worden bereikt als de resoluties van het input-signaal en het projectorpaneel identiek zijn.
• Bij het verbinden, verzeker u ervan dat de vorm van de connector van de kabel past in de poort waarmee deze wordt verbonden. En verzeker u ervan de schroeven op de connectoren met schroeven vast te draaien.
• Bij het verbinden van een laptop PC met de projector, verzeker u ervan om de externe RGB-output van de PC te activeren. (Stel de laptop PC in op CRT weergave of op simultaan LCD en CRT-weergave.) Voor details over hoe dit wordt gedaan, gelieve te verwijzen naar de instructie handleiding van de corresponderende laptop PC.
• Als de beeldresolutie van een computer wordt veranderd afhankelijk van een input, kan de automatische aanpassingsfunctie enige tijd duren en niet worden voltooid. In dat geval is het mogelijk dat u niet het selectievakje om "JA/NEE" voor de nieuwe resolutie te selecteren in Windows ziet. Vervolgens zal de resolutie naar het origneel teruggaan. Het zou aan te raden zijn om andere CRT of LCD monitoren te gebruiken om de resolutie te veranderen.
• In bepaalde gevallen, zou deze projector niet een juist beeld of enig beeld op het scherm kunnen weergeven. Bijvoorbeeld, automatische aanpassing zou niet correct kunnen functioneren bij bepaalde input-signalen. Een input-signaal of composite suny of sync op G zou deze projector kunnen verwaaren, en de project zou daarom niet een juist beeld kunnen weergeven.

Over Plug-and-Play mogelijkheid

Plug-and-Play is een systeem bestaand uit een computer, het besturingssysteem en de externe uitrusting (i.e.apparaten voor weergave). Deze projector is te gebruiken met een VESA DDC B. Plug-and-Play kan worden gebruikt door deze projector te verbinden aan een computer die compatibel zijn met VESA DDC (display data channel).

• Neem uw voordeel van deze functie door het verbinden van een RGB-kabel aan de COMPTER IN-poort (DDC 2B compatibel). Plug-and-Play zou niet correct kunnen werken als een ander soort verbinding wordt geprobeerd.
• Gelieve gebruik te maken van standaard drivers in uw computer omdat deze projector een Plug-and-Play monitor is.

Gebruik van een USB opslag

Om beelden te bekijken die zijn opgeslagen op een USB opslag, zoals een USB geheugen stick, plaats het apparaat in de USB STORAGE poort.

Voor het verwijderen van de USB opslag, verzeker u ervan de VERWIJDER procedure uit te voeren met het SPEC.INST.W. menu onder het MIU menu. (54)

Gebruik van een SD kaart

Om beelden te zien van een SD Geheugenkaart (SD kaart), plaats de kaart in de SD kaart sleuf. Als de draaloze netwerk functie is vereist, laad de interne klok batterij (58) en plaats de bijgesloten Draadloze Netwerk kaart (SD kaart) in het SD kaart-slot.

Plaatsen van een SD kaart

1. Verzeker u ervan het netsnoer niet aan de projector is aangesloten.
2. Verwijder de deksel van het SD kaart-slot. Het kan worden aanbevolen om de hoek een beetje omhoog te duwen om het van de projector te verwijderen.
3. Plaats langzaam de SD kaart in zijn geheel in het SD kaart-slot. Verzeker u ervan dat de schuine hoek van de SD kaart wordt geplaatst aan de rechterkant van het SD kaart-slot, bij het plaatsen.
4. Vervang de SD kaart-slot deksel. Het wordt aanbevolen om de deksel zijwaarts naar de projector te glijden.

Gebruik van het sleuf deksel slot voor veiligheid

Gebruik van het bijgesloten sleuf deksel slot kan voorkomen dat de SD kaart-slot deksel wordt geopend.

1. Open de twee plaatjes van het sleuf deksel slot om de toppen van de twee plaatjes bij elkaar te zetten, en plaats de toppen vervolgens in de slotholte van de SD kaart-slot deksel.
2. Plaats de body van de twee plaatjes samen. Vervolgens, haak een padlock of combinatie slot in de holte van het sleuf deksel slot.

Verwijderen van de SD kaart

Bij het verwijderen van de "draadloze netwerk kaart", schakel de projector uit en haal het netsnoer uit het stopcontact.

Aan de andere kant, bij het verwijderen van de "SD Geheugenkaart", verzeker u ervan de VERWIJDER procedure uit te voeren met het SPEC.INST.W. menu onder het MIU menu.(54)

OPMERKING • Bij gebruik van de projector met een vaste LAN, gelieve de Draadloze netwerk kaart te verwijderen.

BELANGRIJKE OPMERKING • Om te voldoen aan FCC RF blootstelling overeenstem mingsvereisten, moet de antenne die wordt gebruikt voor deze zender worden geinstalleerd met een afstand van tenminste 20 cm van alle personen en moet deze niet worden bijgeplaatst of bediend in combinatie met een andere antenne of zender.

- Bij gebruik van een draadloze netwerkkaart, gelieve u te verzekeren om de deksel van de SD kaart sleuf op de bovenkant van de projector te leggen om de kaart van electrostatische ontlading invloed te beschermen.

De voeding aansluiten

1. Sluit de connector van het netsnoer aan op de AC-ingang van de projector.
2. Stop het netsnoer in het stopcontact. Binnen een paar seconden na de stroomtoevoer verbinding, zal de POWER-indicator oplichten en oranje gaan branden.

Gelieve te herinneren dat wanneer de AUTOM.INSCHK. functie is geactiveerd (38), de verbinding van stroomtoevoer de projector aan zal doen gaan.

⚠ WAARSCHUWING ▶ Wees extra voorzichtig tijdens het aansluiten van het netsnoer. Onjuiste of foutieve aansluitingen kunnen leiden tot BRAND en/of ELEKTRISCHE SCHOKKEN.

• Gebruik alleen het netsnoer die bij de projector geleverd zijn. Is het snoer beschadigd, neem dan contact op met uw leverancier en vraag om een nieuw snoer.
• Stop het netsnoer alleen in stopcontacten die voldoen aan het specifieke voltage.
  Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.
  Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
  • Wijzig het netsnoer niet.

Gebuik van veiligheidssleuf

Dit product heeft de veiligheidssleuf voor het Kensington slot. Voor details, zie de handleiding van het veiligheidsgereedschap.

⚠ WAARSCHUWING ▶ Gebruik niet het veiligheidsstangetje en de veiligheidssleuf om te voorkomen dat de projector valt, omdat het niet daarvoor is ontworpen.

OPMERKING • De veiligheidssleuf is geen alles-omvattende diefstal preventiemaatregel. Het is bedoeld om te worden gebruikt als een extra diefstal preventiemaatregel.

Afstandsbediening

Batterijen plaatsen

Gelieve de batterijen te plaatsen voor gebruik van de afstandsbediening. Als de afstandsbediening slecht begint te functioneren, probeer de batterijen te vervangen. Als u de afstandsbediening gedurende een langere periode niet gebruikt, verwijder dan de batterijen uit de afstandsbediening en bewaar deze op een veilige plek.

1. Houd het hoek gedeelte van de batterijdeksel vast, verwijder het.

2. Aligneer en stop de twee AA batterijen in de afstandsbedining volgens plus en min-gaten zoals in de afstandsbediening staat aangegeven.

3. Plaats het klepje weer op de batterijhouder en klik het klepje erop. Volg hierbij de pijl.

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen, scheuren of lekken van de batterij, en dat kan leiden tot vuur letsel en/of vervuiling van de omgeving.
- Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten battereijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen niet door elkaar.
- Houd de batterij buiten het bereik van kinderen en huisdieren.
- Laad een batterij niet op, maak geen kortsluiting, en soldeer of demonteer hem niet.
- Stop een batterij niet in vuur of water. Houd de batterijen op een donkere, koele en droge plek.
- Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddelijk goed af met water.
- Houdt u aan de lokale wetten bij het weggooien van de batterij.

Over het afstandsbedieningssignaal

De afstandsbediening werkt met de afstandsbedieningssensor van de projector. Deze projector heeft een afstandsbedieningssensor aan de voorkant.

De sensor voelt het signaal binnen het volgende bereik als de sensor actief is:

60 graden (30 graden aan de linkerkant en rechterkant van de afstandsbedieningssensor) binnen ongeveer 3 meter.

OPMERKING • Het afstandsbedieningssignaal gereflecteerd in het scherm of iets dergelijks zou beschikbaar kunnen zijn. Als het moeilijk is om het signaal direct naar de sensor te zenden, probeer om het signaal te laten reflecteren.

• De afstandsbediening gebruikt infraroodlicht om signalen door te sturen naar de projector (Klasse 1 LED), gebruik daarom de afstandsbediening in een omgeving waar geen obstakels staan die het afstandsbedieningssignaal naar de projector zouden kunnen blokkeren.
• Het kan zijn dat de afstandsbediening niet correct werkt als sterk licht (zoals direct zonlicht) of licht van extreem dichtbij (zoals van een fluorescentielamp) op de afstandsbedieningssensor van de projector schijnt. Pas de positie van projector aan om dit licht te vermijden.

Veranderen van de frequentie van het afstandsbedieningssignaal

Het hulpstuk de afstandsbediening heeft de twee keuzes van signaalfrequentie Modus 1:NORMAAL en Modus 2:HOOG. Als de afstandsbediening niet juist functioneert, probeer de signaalfrequentie te veranderen.

Om de Modus in te stellen, gelieve simultaan gedurende ongeveer 3 seconden te blijven drukken op de combinatie van twee knoppen hieronder aangegeven.

(1) Stel Modus 1 in: NORMAAL... MUTE en RESET knoppen
(2) Stel Modus 2 in:HOOG... MAGNIFY OFF en ESC knoppen Gelieve te herinneren dat de AFST.B. FREQUENTIE in het onderdeel SPEC.INST.W. in het menu OPT (42) van de te bedienen projector dient te worden ingesteld op dezelfde modus als de afstandsbediening.

Gebruik als een simpele PC muis & toetsenbord

De bijgesloten afstandsbediening werkt als een simpele muis en toetsenboord van de PC, als de USB poort van de projector (B type) is verbonden met de USB poort van de PC (A type).

(1) HOME toets: Druk op de HOME knop.
(2) END toets: Druk op de END knop.
(3) PAGE UP toets: Druk op de PAGE UP knop.
(4) PAGE DOWN toets: Druk op de PAGE DOWN knop.
(5) Linker muisknop: Druk op de ENTER knop.
(6) Beweeg pointer: Gebruik de pijltoetsen ▲, ▼, ◀ en ▶.
(7) ESC toets: Druk op de ESC knop.
(8) Rechter muisknop: Druk op de RESET knop.

⚠ OPGELET ▶ Onjuist gebruik van de simpele muis & keyboard functie zou uw apparaten kunnen beschadigen. Terwijl u deze functie gebruikt, gelieve dit product alleen te verbinden aan een PC. Wees er zeker van de handleidingen van uw PC te controleren voor het verbinden van dit product aan de PC.

OPMERKING • Als de simpele muis & toesenbord functie van dit product niet correct werkt, gelieve het volgende te controleren.

• Als de muiskabel deze projector verbindt met een PC met een ingebouwd aanwijsapparaat (bijvoorbeeld de TrackBall) zoals een notebook PC, open BIOS instelling menu, selecteer dan de externe muis en schakel het ingebouwde aanwijsapparaat uit, omdat het ingebouwde aanwijsapparaat voorrang zou kunnen hebben bij deze functie.
• Windows 95 OSR 2.1 of hoger is vereist voor deze functie. En ook deze functie zou niet kunnen werken afhankelijk van de configuraties van de PC en de muis-drivers.
• U kunt geen dingen doen zoals het drukken op twee knoppen in een keer (bijvoorbeeld, drukken op twee knoppen op hetzelfde moment om de muis pointer diagonaal te bewegen).
• Deze functie wordt alleen geactiveerd als de projector juist werkt. Deze functie is niet beschikbaar terwijl de lamp aan het opwarmen is (de POWER-indicator knippert groen), en tijdens het aanpassen van het volume en weergave, corrigeren voor keystone, inzoomen op het scherm, gebruik van de BLANCO functie, of weergave van het menu scherm.

Voeding aan/uit

De netvoeding inschakelen

1. Verzeker u ervan dat de POWER-indicator oranje gaat branden en de lenskapje is verwijderd.
2. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.

De projectie-lamp zal oplichten en de POWER-indicator zal in groen beginnen te knipperen. Als de stroom volledig aan is, stopt de indicator met knipperen en blijft hij groen branden.

Om een beeld weer te geven, selecteer een input-signaal volgens paragraaf "Selectie van een input-signaal" (15).

De projector uitzetten

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.
2. Druk opnieuw op de STANDBY/ON-knop terwijl de bericht verschijnt. De projectorlamp dooft en het POWER-indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWER-indicator met knipperen en blijft oranje branden.
3. Bevestig de lenskapje, nadat de POWER-indicator oranje gaat branden.

Schakel de projector niet aan voor ongeveer 10 minuten nadat hij is uitgezet. Te snel opnieuw aanzetten van de projector zou de levensduur van sommige onderdelen van de projector kunnen verkorten.

⚠ WAARSCHUWING ▶ Een fel licht wordt uitgezonden als het apparaat aanstaat. Kijk niet in de lens van de projector of binnen in de projector via andere openingen van de projector.

▶ Raak het gedeelte rond de lampdeksel en de uitlaat-ventilatoren niet aan tijdens gebruik of direct na gebruik, omdat dat te heet is.
▶ Verwijder het netsnoer voor volledige scheiding.

OPMERKING • Schakel eerst de projector in en pas daarna de op de projector aangesloten apparatuur. Zet de stroom van de projector uit, nadat alle verbonden apparaten uit zijn gezet.

• Deze projector heeft de functie die de projector automatisch kan laten aan/uit-schakelen. Gelieve te verwijzen naar de AUTOM.INSCHK(38) en AUTO UIT(39) onderdelen van het OPT. menu.
• Gebruik de shutdown-shakelaar(62) alleen als de projector niet is uitgeschakeld volgens de normale procedure.

Bediening

Het volume aanpassen

1. Druk op de VOLUME-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen om u te helpen bij het aanpassen van het geluid.
2. Gebruik de pijltoetsen ▲/▼ om het volume te regelen. Om de dialoog te sluiten en de bediening af te ronden, druk opnieuw op de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.
3. Als is geselecteerd voor het AUDIO onderdeel van het INSTELLING menu (33), zal de volume aanpassing worden uitgeschakeld voor het MIU signaal.

VOLUME

Het geluid tijdelijk uitzetten

1. Druk op de MUTE-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen waarin wordt aangegeven dat u het geluid heeft uitgezet.
   Om het geluid weer aan te zetten, druk op de MUTE-knop of de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.
2. Als ✗ is geselecteerd voor het AUDIO onderdeel van het INSTELLING menu (33), is het geluid altijd uitgezet.

MUTE

Selectie van een input-signaal

1. Druk op de INPUT/ENTER-knop van de projector. Elke keer dat u op de knop drukt, schakelt de projector haar input-poort zoals hieronder.

1. Druk op de COMPUTER/STORAGE-knop van de afstandsbediening. Elke keer dat u op de knop drukt, schakelt de projector haar RGB-input poort zoals hieronder.

- Als de COMPUTER/STORAGE knop is ingedruk om te schakelen van een signaal van de VIDEO of S-VIDEO poort, als SCHK.IN is geselecteerd voor het AUTOM. ZOEKEN onderdeel in het OPT. menu (38), zal de projector de COMPUTER IN poort eerst controleren. Als er geen input bij de poort wordt gevonden, zal de projector andere poorten in de volgorde hierboven controleren.

COMPUTER /STORAGE

Selectie van een input-signaal (vervolg)

1. Druk op de VIDEO-knop van de afstandsbediening om de input-poort vor het videosignaal te selecteren. Elke keer dat u op de knop drukt, schakelt de projector de video-input poort zoals hieronder.

S-VIDEO ← VIDEO

- Als gedrukt is op de VIDEO knop om te schakelen van een signaal van de COMPUTER IN poort of een MIU signaal, als SCHK.IN is geselecteerd voor het AUTOM. ZOEKEN onderdeel in het OPT. menu (38), zal de projector de S-VIDEO poort eerst controleren. Als geen input wordt gevonden bij de poort, zal de projector de VIDEO poort controleren.

VIDEO

Het zoeken van een input-signaal

1. Druk op de SEARCH-knop van de afstandsbediening. De projector zal beginnen met het onderzoeken van de input-poorten om een input-signaal te vinden. Als een input is gevonden, zal de projector stoppen met zoeken en het beeld tonen. Als er geen signaal wordt gevonden, zal de projector teruggaan naar de geselecteerde status voor de actie.

SEARCH

Selecteren van een aspect-ratio

1. Druk op de ASPECT-knop van de afstandsbediening. Elke keer dat u op de knop drukt, schakelt de projector naar de volgende modus voor aspect-ratio.

○ Voor een PC of MIU signaal

NORMAAL → 4:3 → 16:9 → KLEIN

ASPECT

○ Voor een video signaal, s-video signaal of component video signaal

4:3 → 16:9 → 14:9 → KLEIN

○ Voor geen signaal

4:3 (vast)

• De ASPECT knop werkt niet als er geen juist signaal is ingesteld.
• De modus NORMAAL houdt de originele aspect-ratio van het signaal.
• Het uitvoeren van de automatische aanpassing initialiseert de aspect-ratio instelling.

De neiging van de projector instellen

Als de plek waar de projector moet staan enigszins ongelijk is van rechts-naar-

links, gebruik de afstelvoetjes om de projector horizontaal te plaatsen.

Met het voetje kunt u ook de projector kantelen om met een juiste hoek op het scherm te projecteren, door de voorkant van de projector binnen 11 graden te verhogen.

Deze projector heeft 2 afstelvoetjes en 2 elevator-knoppen. Een afstelvoetje is aan te passen door de elevator-knop aan dezelfde kant omhoog te trekken.

1. Terwijl u de projector vasthoudt, trek de elevator-knop omhoog om het afstelvoetje los te maken.
2. Positioneer de voorkant van de projector in de gewenste hoogte.
3. Laat de elevator-knoppen los om het afstelvoetje te vergrendelen.
4. Nadat u er zeker van bent dat het afstelvoetje is vergrendeld, zet de projector zachtjes neer.
5. Indien noodzakelijk, kan het afstelvoetje handmatig worden gedraaid om meer preciese aanpassingen te maken. Houd de projector vast bij het draaien van het voetje.

Om een afstelvoetje los te maken, trek de elevator-knop aan dezelfde kant omhoog.

Om fijne aanpassingen te maken, draai het voetje.

⚠ OPGELET ▶ Gebruik de elevator-knoppen niet zonder de projector vast te houden, omdat de projector op de grond kan vallen.

Kantel de projector niet anders dan het omhoog brengen van de voorkant binnen 11 graden met het aanpasbare voetje. Een kanteling van de projector van meer dan de restrictie zou slecht functioneren kunnen veroorzaken of de levensduur kunnen verkorten van onderdelen, of de projector zelf.

Aanpassen van zoom en focus

1. Gebruik de zoom ring om het schermformaat aan te passen.
2. Gebruik de focus-ring om het beeld scherp te stellen.

De automatische instelling gebruiken

1. Druk op de AUTO-knop van de afstandsbediening. Drukken op deze knop voert het volgende uit.

○ Voor een PC signaal

De verticale positie, de horizontale positie, de horizontale fase, de aspect en de horizontale grootte zullen automatisch worden aangepast. En de aspect-ratio zal automatisch ingesteld worden op standaard. Zorg ervoor dat het applicatievenster is gesteld op de maximale grootte voor gebruik van deze functie. Een donker beeld zou wel incorrect kunnen worden ingesteld. Gebruik een licht beeld bij het instellen.

○ Voor een MIU signaal

De aspect-ratio zal automatsich in standaard worden ingesteld.

○ Voor een video signaal, s-video signaal of component video signaal

Het video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.

Deze functie is alleen beschikbaar als de AUTO is geselecteerd voor het onderdeel VIDEO FORMAT in menu INPUT (30). De verticale positie, horizontale positie, en aspect-ratio zullen automatisch worden ingesteld op standaard. Voor een component-video signaal, zal ook de horizontale fase automatisch in standaard worden ingesteld.

- De automatische aanpassingsoperatie duurt ongeveer 10 seconden. Gelieve erop te letten dat het bi sommige input niet correct zou kunnen functioneren. Als deze functie wordt uitgevoerd voor een video signaal, iets extras zoals een lijn zou kunnen verschijnen buiten een beeld.

Aanpassen van de positie

1. Druk op de POSITION-knop van de afstandsbediening. The "POSITION" indication will appear on the screen.
2. Gebruik de pijltoetsen ▲/▼/◄/► om de positie van het beeld aan te passen.

Indien u de actie wilt resetten, druk dan op de RESET-knop van de afstandsbediening gedurende de actie.

Om de actie af te ronden, druk opnieuw op de POSITION-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

POSITION

• De POSITION knop werkt niet voor een MIU signaal.
• Als deze functie wordt uitgevoerd bij een video-signaal, s-video-signaal of component video-signaal, zou een bepaald beeld zoals een extra lijn kunnen verschijnen naast het beeld.
• Als deze functie wordt uitgevoerd bij een video-signaal, s-video-signaal, of component video-signaal, hangt het bereik van deze aanpassing af van de OVERSCAN in de BEELD menu (27) instelling. Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.

Corrigeren Van Trapeziumvervorming

1. Druk op de KEYSTONE-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen om u te helpen de distortie te corrigeren.
2. Gebruik de pijltoetsen ▲/▼ om de bediening AUTOM. of HANDLEIDING te selecteren, en druk op de knop ▶ om het volgende uit te voeren.

1) AUTOM. voert een automatische verticale keystone correctie uit.
2) HANDLEIDING geeft een dialoog voor keystone correctie weer. Gebruik de ▲/▼ knoppen voor aanpassing.

Om het dialoog te sluiten en de actie af te ronden, druk opnieuw op de KEYSTONE-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

• Het aanpasbare bereik zal variëren afhankelijk van inputs.
  Bij sommige input, zou deze functie niet goed kunnen werken.
• Als V:INVERT of H&V:INVERT is geselecteerd onder het SPIEGEL onderdeel in het INSTELLING menu, als de het projector-scherm afloopt of naar beneden helt, zou deze functie niet juist kunnen werken.
• Als de zoom-aanpassing is ingesteld op de TELE (telefoto focus), zou de automatische keystone distortie correctie excessief kunnen zijn. Deze zou moeten worden gebruikt als de zoom-aanpassing is ingesteld op de volle WIDE (wijde-hoek focus) wanneer ook mogelijk.
• Als de projector horizontaal is geplaatst (ongeveer ± 0^ ), dan zou de automatische keystone distortie correctie niet kunnen werken.
• Als de projector afloopt tot vlakbij ±30 graden of meer, dan zou deze functie niet goed kunnen werken.
• Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (47).

KEYSTONE

Gebruik van de vergrotingsfaciliteit

1. Druk op de ON-knop van MAGNIFY op de afstandsbediening. De "MAGNIFY"-indicatie zal op het scherm verschijnen (hoewel de indicatie na enkele seconden zal verdwijnen bij geen bediening), en de projector zal de MAGNIFY modus binnen gaan.

2. Gebruik de pijltoetsen ▲/▼ om het zoom-niveau aan te passen. Om het zoom-gebied te bewegen, druk op de POSITION-knop in de modus MAGNIFY, gebruik vervolgens de pijltoetsen ▲/▼/◄/► om het gebied te bewegen. En om het zoom-gebied vast te stellen, druk opnieuw op de POSITION-knop.

Om de MAGNIFY modus te verlaten en het scherm te herstellen naar normaal, druk op de OFF-knop van MAGNIFY op de afstandsbediening.

• De projector verlaat automatisch de MAGNIFY modus als het input-signaal verandert, of als een actie voor het veranderen van de weergave-conditie (automatische aanpassing, etc.) wordt uitgevoerd.
• Hoewel in de modus MAGNIFY de keystone distortie conditie kan variëren, het zal worden hersteld als de projector de modus MAGNIFY verlaat.

OPMERKING • Het zoom-niveau kan fijn worden aangepast. Kijk goed naar het scherm om het gewenste niveau te vinden.

MAGNIFY ON/OFF

Het beeld stil zetten

1 Druk op de FREEZE-knop van de afstandsbediening.

- De "FOTO" indicatie zal op het scherm verschijnen (hoewel de indicatie niet zal verschijnen als de SCHK.IN is geselecteerd voor het MELDING onderdeel van menu SCHERM (37)), en de projector zal de modus FOTO ingaan.

Om de modus FOTO te verlaten en het beeld naar normaal te herstellen, druk opnieuw op de FREEZE-knop.

• De projector verlaat automatisch de FOTO modus als op de projector of afstandsbediening de knoppen STANDBY/ON,
  SEARCH, COMPUTER/STORAGE, VIDEO, BLANK, AUTO, VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY en MY BUTTON1/2 (behalve als GEHEUGEN of FOTO MODUS zijn toegewezen) (40) worden ingedrukt.
• Als de projector een stilstaand beeld voor langere tijd blijft projecteren, zou het kunnen zijn dat het LCD paneel bedrukt is. Laat de projector niet te lang in de modus FOTO staan.

Tijdelijk een zwart beeld

1 Druk op de BLANK-knop van de afstandsbediening.

- Het zwarte scherm zal worden weergegeven in paats van het scherm van het input-signaal. Gelieve het onderdeel BLANCO van het menu SCHERM te raadplege (34).

Om het blanco scherm te verwijderen en terug te keren naar het scherm van het input-signaal, druk opnieuw op de BLANK-knop.

- De projector keert automatisch terug naar het ingangssignaal scherm als een van de knoppen van de projector of knoppen van de afstandsbediening (behalve ASPECT, POSITION,

MAGNIFY of FREEZE knop, ook behalve MY BUTTON1/2 als AUTO KEYST. of GEHEUGEN of FOTO MODUS is toegewezen aan deze knoppen (40) wordt ingedrukt.

FREEZE

BLANK

OPMERKING • Het geluid is niet verbonden met de blanco scherm-functie. Indien noodzakelijk, stel het volume of mute eerst in.

Gebruik van de menu-functie

Deze projector heeft de volgende menus: FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPT., MIU en SNELMENU. SNELMENU bevat de functies die vaak worden gebruikt, en de andere menus zijn onderverdeeld in de desbetreffende toepassing. Elk van deze menus kan op dezelfde manier worden bediend. De algemene bediening van deze menus is als volgt.

1. Druk op de MENU knop van de afstandsbediening of de projector. Het geavanceerd MENU, of SNELMENU dat voorrang heeft bij het net aanzetten, zal verschijnen. Terwijl de projector elk menu toont, werk de INPUT/ENTER knop van de projector als de

ENTER knop en de MENU knop van de projector werkt als pijltoetsen.

Bij het SNELMENU

1. Als u wilt veranderen naar het geavanceerd MENU, selecteer dan "Ga Naar Geavanceerd Menu..."
2. Gebruik de cursor-knoppen ▲/▼ om een te bedienen onderdeel te selecteren.
3. Gebruik de cursor-knoppen ◀/► om het onderdeel te bedienen.

Bij het geavanceerd MENU

1. Gebruik de cursor-knoppen ▲/▼ om een menu te selecteren.

SNELMENU

Geavanceerd Menu

Als u wilt veranderen naar het SNELMENU, selecteer het SNELMENU. Druk vervolgens op de ▶ pijltoets, of de ENTER knop om een onderdeel te selecteren. Het lagere laag menu van het geselecteerde onderdeel zal verschijnen.

1. Gebruik de cursor-knoppen ▲/▼ om een te bedienen onderdeel te selecteren. Druk vervolgens op de ▶ pijltoets, of de ENTER knop om verder te gaan. De bedieningsdisplay van het geselecteerde onderdeel zal verschijnen.

2. Gebruik de cursor-knoppen ▲/▼ om het onderdeel te bedienen. Enkele functies kunnen niet worden uitgevoerd als een zekere input-poort is geselecteerd, of als een zeker input-signaal wordt weergegeven.

Als u de actie wilt resetten, druk op de RESET-knop van de afstandsbediening tijdens de actie. Let er op dat bepaalde onderdelen (bijv. TAAL, H FASE, VOLUME) niet kunnen worden gereset. In het Geavanceerd Menu, wanneer u wilt terugkeren naar de eerdere weergave, druk op de ◀ pijltoets, of de ESC knop van de afstandsbediening.

1. Druk opnieuw op de MENU-knop van de afstandsbediening om het menu te sluiten en de actie af te ronden.

Zelfs als u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.

SNELMENU

In de onderstaande tabel ziet u welke instellingen u in het SNELMENU kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Raadpleeg de beschrijving van ASPECT in het menu BEELD (27).
AUTO KEYST.UITVOEREN	Gebruik van de ►knop voert de automatische keystone functie uit.Raadpleeg de beschrijving van AUTO KEYST.UITVOEREN in menu INSTELLING (32).
KEYSTONE	Met de ◀/► knoppen wordt de verticale keystone distortie gecorrigeerd.Zie het onderdeel KEYSTONE van paragraaf menu INSTELLING.(32)
FOTO MODUS	Met de knoppen ◀/► schakelt de modus voor het beeldtype.De modi van beeldtype zijn combinaties van een GAMMA-modus en een KLEURTEMP.modus. Kies een passende modus conform de geprojecteerde bron.
		KLEURTEMP. GAMMA
	NORMAAL MIDDEN TANDAARD #1 STANDAARD
	CINEMA LAAG STANDAARD #2 STANDAARD
	DYNAMISCH HOOG STANDAARD #3 STANDAARD
	BORD(ZWART)	HI-HELDERH-1 STANDAARD #4 STANDAARD
	BORD(GROEN)	HI-HELDERH-2 STANDAARD #4 STANDAARD
	WIT BORD MIDDENTANDAARD #5 STANDAARD
	Als de combinatie van GAMMA en KLEURTEMP. van de vooraf-toegewezen modi hierboven, dan is de weergave op het menu voor de FOTO MODUS “AANGEPAST”. Gelieve de onderdelen GAMMA (24) en KLEURTEMP. (25) van het menu FOTO te raadplegen.Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.

(vervolgd op volgende pagina)

SNELMENU (vervolg)

Onderdeel Beschrijving
HELDER	Pas de helderheid aan met de ◀/► knoppen.Raadpleeg de beschrijving van HELDER in het menu FOTO (24).
CONTRAST	Pas het contrast aan met de ◀/► knoppen.Raadpleeg de beschrijving van CONTRAST in het menu FOTO (24).
KLEUR	Pas de algehele kleur aan met de ◀/► knoppen.Raadpleeg de beschrijving van KLEUR in het menu FOTO (25).
TINT	Pas tint aan met de ◀/► knoppen.Raadpleeg de beschrijving van TINT in het menu FOTO (25).
SCHERPTE	Pas de scherpte aan met de ◀/► knoppen.Raadpleeg de beschrijving van SCHERPTE in het menu FOTO (25).
STIL FUNC.	Met de knoppen ◀/► wordt de modus voor stil functie aan/uit-geschakeld.Raadpleeg de beschrijving van STIL FUNC in het menu INSTELLING (33).
SPIEGEL	Met de knoppen ◀/► wordt de modus voor de spiegel status geschakeld.Raadpleeg de beschrijving van SPIEGEL in het menu INSTELLING (33).
RESET	Door dit onderdeel uit te voeren worden alle onderdelen van het SNELMENU, behalve FILTERTIJD en TAAL, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de knop ▲ wordt reset uitgevoerd.
FILTERTIJD	Door dit onderdeel uit te voeren wordt de filtertijd, dat de gebruiksduur van het luchtfilter meet, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de ▲ knop wordt reset uitgevoerd.Raadpleeg FILTERTIJD in het menu OPT. (39).
TAAL	Gebruik van de ◀/► knoppen verandert de weergave-taal.Raadpleeg het onderdeel TAAL in menu SCHERM (34).
Ga Naar Geavanceerd Menu...	Selecteer “Ga naar Geavanceerd Menu...” in het menu, en druk op de ► of ENTER knop om het menu van FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPT., of MIU te gebruiken.

Menu FOTO

In de onderstaande tabel ziet u welke instellingen u in het menu FOTO kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen, en druk op de ▶ pijltoets of ENTER knop om het onderdeel uit te voeren. Voer het vervolgens uit verwijzend naar de volgende tabel.

MENU [COMPUTER]		:KIEZEN
FOTO	HELDER	+0
BEELD	CONTRAST	+0
INPUT	GAMMA	STANDAARD-1
INSTELLING	KLEURTEMP.	HOOG
SCHERM	KLEUR	+0
OPT.	TINT	+0
MIU	SCHERPTE	4
SNELMENU	GEHEUGEN	OPSLAAN-1

Onderdeel Omschrijving
HELDER	Pas de helderheid aan met de ▲/▼ knoppen.Licht ⇔ Donker
CONTRAST	Pas het contrast aan met de ▲/▼ knoppen.Sterk ⇔ Zwak
GAMMA	Selecteer een gamma modus met de ▲/▼ knop.#1 STANDAARD ⇔ #1 AANGEPAST ⇔ #2 STANDAARD ⇔ #2 AANGEPAST ⇔ #3 STANDAARDF5 AANGEPAST ⇔ #5 STANDAARD ⇔ #4 AANGEPAST ⇔ #4 STANDAARD ⇔ #3 AANGEPASTOm AANGEPAST aan te passen.Door selectie van een modus waarAANGEPAST in de naam voorkomt envervolgens te drukken op de ▶ knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij de aanpassing van de modus.Deze functie is te gebruiken als u de helderheid van bepaalde kleurtonen wilt veranderen.Kies een onderdeel met de ◀/▶ knoppen, en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen)Koppeling ⇔ Grijsschaal(15 stappen)De acht balanshefbomen corresponderen met acht kleurtonen van het testpatroon behalve de donkerste aan de linkerkant. Als u de 2ndkleurtoon van links op het testpatroon wilt aanpassen (Grijsschaal(9 stappen)), gebruik dan de balanshefboom “1”. De donkerste kleurtoon aan de linkerkant kan niet worden bediend door de aanpassingsbalanshefboom.• Als deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.

Menu FOTO (vervolg)

Onderdeel Omschrijving
KLEURTEMP.	Selecteer een kleurtemperatuur met de ▲/▼ knoppen.Om AANGEPAST aan te passen.Door selectie van een modus waar AANGEPAST in de naam voorkomt en vervolgens te drukken op de ►knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij het aanpassen van AFWIJKING en VERSTERKING van de geselecteerde modus.AFWIJKING aanpassingen veranderen de kleurintensiteit voor de hele kleurtonen van het testpatroon.VERSTERKING aanpassingen hebben met name effect op de kleurintensiteit van de heldere kleurtonen van het testpatroon.Kies een onderdeel met de ◀/►knoppen en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen)→Koppeling ⇔ Grijsschaal(15 stappen)• Als deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.
KLEUR	Pas de algehele kleur aan met de ▲/▼ knoppen.Sterk ⇔ Zwak• Dit onderdeel kan alleen worden geselecteerd voor een video-signaal, s-video of component video-signaal.
TINT	Pas tint aan met de ▲/▼knoppen.Groenachtig ⇔ Roodachtig• Dit onderdeel kan alleen worden geselecteerd voor een video-signaal, s-video of component video-signaal.
SCHERPTE	Pas de scherpte aan met de ▲/▼ knoppen.Sterk ⇔ Zwak• Er zou enig lawaai kunnen zijn en/of het scherm zou voor een moment kunnen flikkeren als een aanpassing wordt gemaakt. Dit is geen storing.

(vervolgd op volgende pagina)

Menu FOTO (vervolg)

Onderdeel Omschrijving

GEHEUGEN

Deze projector heeft 4 geheugenposities voor aangepassingsinstellingen (voor al de onderdelen in het FOTO menu). Door selectie van een functie met de ▲/▼ knoppen en te drukken op de ▶ of ENTER-knop wordt elke functie uitgevoerd.OPENEN1, OPENEN2, OPENEN3, OPENEN4Uitvoeren van een OPENEN functie laadt de data van het geheugen verbonden met het betreffende nummer ingesloten in de naam van de functie, en past het beeld automatisch aan afhankelijk van de instellingen.• De OPENEN functies waarvan het verbonden geheugen geen instellingen bevatten worden overgeslagen.• Onthoud dat de huidige aangepaste conditie verloren zal gaan bij het openen van instellingen. Als u de huidige instellingen wilt behouden, gelieve deze op te slaan voordat u een OPENEN functie uitvoert.• Er zou enig lawaai kunnen zijn en het scherm zou voor een moment kunnen flikkeren als instellingen worden geopend. Dit is geen storing.• De OPENEN functies kunnen ook worden uitgevoerd door de MY MEMORY-knop die kan worden ingesteld door het MIJN KNOP onderdeel in menu OPT. [IMAGE]OPSALAN1, OPSALAN2, OPSALAN3, OPSALAN4Uitvoeren van een OPSALAN functie slaat de huidige aanpassingsintellingen op in het geheugen verbonden met het betreffende nummer ingesloten in de naam van de functie.• Onthoud dat de huidige instellingen opgeslagen in het geheugen verloren zullen gaan door het opslaan van nieuwe instellingen in het geheugen.

Menu BEELD

In de onderstaande tabel ziet u welke instellingen u in het menu BEELD kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen, en druk op de ▶ pijltoets of ENTER knop om het onderdeel uit te voeren. Voer het vervolgens uit verwijzend naar de volgende tabel.

FOTO	ASPECT	4:3
BEELD	OVERSCAN	5
INPUT	V POSIT	25
INSTALLING	H POSIT	142
SCHERM	H FASE	16
OPT.	H SIZE	1344
MIU	AUTOM.AANPAS.	UITVOEREN
SNELMENU

Onderdeel Beschrijving
ASPECT	Met de knoppen ▲/▼ schakelt de aspect-ratio modus.Voor een PC of MIU signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ KLEINVoor een Video-signaal, S-video-signaal of component video-signaal4:3 ⇔ 16:9 ⇔ 14:9 ⇔ KLEINBij geen signaal4:3 (vast)· Dit onderdeel kan alleen worden geselecteerd voor een juist signaal.· De NORMALE modus houdt de originele aspect-ratio instelling.· Uitvoeren van de automatische aanpassing initialiseert de aspect-ratio instelling.
OVERSCAN	Pas de overscan-verhouding aan met de ▲/▼ knoppen.Groot (Het verkleint het beeld) ⇔ Klein (Het vergroot het beeld)· Dit onderdeel kan alleen worden geselecteerd voor een video, s-video, en component signaal.· Bij een te grote aanpassing, is het mogelijk dat enige vervorming zal optreden in het geprojecteerde beeld. Verlaag in dat geval de ingestelde waarde.
V POSIT	Pas de verticale positie aan met de ▲/▼ knoppen.Omhoog ⇔ Omlaag· Dit onderdeel kan niet worden geselecteerd voor een MIU signaal.· Over-aanpassing van de verticale positie zou ruis kunnen veroorzaken op het scherm. Als dit gebeurt, reset de verticale positie naar de default instelling. Als V POSIT is geselecteerd zal het drukken op de RESET-knop de V POSIT naar de default instelling resetten.· Als deze functie wordt uitgevoerd op een video signaal, s-video signaal, of component video signaal, het bereik van deze aanpassing hangt af van de OVERSCAN (boven) instelling. Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.
H POSIT	Pas de horizontale positie aan met de ▲/▼ knoppen.Links ⇔ Rechts· Dit onderdeel kan niet worden geselecteerd voor een MIU signaal.· Over-aanpassing van de horizontale positie zou ruis kunnen veroorzaken op het scherm. Als dit gebeurt, reset de horizontale positie naar de default instelling. Als H POSIT is geselecteerd zal het drukken op de RESET-knop de H POSIT naar de default instelling resetten.· Als deze functie wordt uitgevoerd op een video signaal, s-video signaal, of component video signaal, het bereik van deze aanpassing hangt af van de OVERSCAN (boven) instelling. Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.

Menu BEELD (vervolg)

Onderdeel Beschrijving
H FASE	Pas de horizontale fase aan om flikkeringen te verwijderen met de ▲/▼ knoppen.Rechts ⇔ Links• Dit onderdeel kan alleen worden geselecteerd voor een computer signaal of component-video signaal.
H SIZE	Pas de horizontale grootte aan met de ▲/▼ knoppen.Groot ⇔ Klein• Dit onderdeel kan alleen worden geselecteerd bij een RGB-signaal.• Bij een te grote aanpassing, wordt het beeld mogelijk niet goed weergegeven. In een dergelijk geval, gelieve de aanpassing te resetten door te drukken op de RESET knop gedurende deze bediening.
AUTOM.AANPAS.UITVOEREN	Selectie van dit onderdeel voert de automatische aanpassing faciliteit uit.Voor een PC signaalDe verticale positie, de horizontale positie, de horizontale fase, de aspect en de horizontale grootte (41) zullen automatisch worden aangepast. En de aspect-ratio zal automatisch ingesteld worden op standaard.Let erop dat u het applicatievenster op maximale grootte zet voordat u deze functie uitvoert. Donkere beelden zouden nog steeds incorrect kunnen worden aangepast. Gebruik een licht beeld bij aanpassing.Voor een MIU signaalDe aspect-ratio zal automatsich in standaard worden ingesteld.Voor een video signaal, s-video signaal of component video signaalHet video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.Deze functie is alleen beschikbaar als AUTO. wordt geselecteerd voor het onderdeel “VIDEO FORMAT” van het menu INPUT (30). De verticale positie, horizontale positie, en aspect-ratio zullen automatisch worden ingesteld op standaard. Voor een component-video signaal, zal ook de horizontale fase automatisch in standaard worden ingesteld.• De automatische selectie actie duurt ongeveer 10 seconden.Houd er ook rekening mee dat het bij sommige input niet correct zou kunnen functioneren.

Menu INPUT

In de onderstaande tabel ziet u welke instellingen u in het menu INPUT kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen, en druk op de ▶ pijltoets of ENTER knop om het onderdeel uit te voeren. Voer het vervolgens uit verwijzend naar de volgende tabel.

FOTO	PROGRESSI.	FILM
BEELD	VIDEO N.R.	GEMIDDELD
INPUT	KLROMVANG	AUTO
INSTALLING	VIDEO FORMAT
SCHERM	STILZETTEN	SCHK.UIT
OPT.	COMPUTER-IN
MIU	RESOLUTIE
SNELMENU

Onderdeel Beschrijving
PROGRESSI.	Met de ▲/▼ knoppen wordt de progressieve modus geschakeld.TELEVISIE ⇔ FILM ⇔ SCHK. UITDeze functie wordt alleen uitgevoerd voor een interlaced signaal van een video, s-video of component video van 525i (480i) of 625i (576i) signaal.Als TELEVISIE of FILM wordt geselecteerd, zal het beeld op het scherm scherp zijn. FILM is toepasbaar voor het 2-3 Pull-down conversie systeem. Maar deze zouden een zeker defect (bijvoorbeeld, kantige lijn) van het beeld bij een snel bewegend object kunnen veroorzaken. In een dergelijk geval, gelieve SCHK.UIT te slecteren, zelfs als het beeld op het scherm de scherpte kan verliezen.
VIDEO N.R.	Gebruik van de knoppen ▲/▼ schakelt de geluidsreductie-modus:HOOG ⇔ GEMIDDELD ⇔ LAAGDeze functie werkt alleen voor een video, s-video of component video van 525i (480i) of 625i (576i) signaal.Als deze functie in te grote mate wordt toegepast, kan dat leiden tot een zekere verslechtering van het beeld.
KLROMVANG	Met de ▲/▼ knoppen wordt de kleuromvangmodus geschakeld.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑↑↑↑Dit onderdeel kan alleen worden geselecteerd voor een computer signaal, component-video signaal of een MIU signaal.Dit onderdeel kan alleen worden geslecteerd voor een computer signaal, component-video signaal of een signaal van de USB STORAGE poort.De bediening AUTO zou niet goed kunnen werken bij sommige signalen. In een dergelijk geval zou het goed kunnen zijn een passende modus te selecteren behalve AUTO.

(vervolgd op volgende pagina)

Menu INPUT (vervolg)

Onderdeel Beschrijving
VIDEO FORMAT	Stel het video format in voor de s-video-poort en video-poort.(1) Gebruik de ◀/► knoppen om de input-poort te selecteren.(2) Met de ▲/▼ knoppen wordt de modus voor video-formaat geschakeld.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAM⇨ N-PAL ⇔ M-PAL ⇔ NTSC4.43⇨Deze optie werkt alleen bij een video-signaal van de VIDEO-poort of de S-VIDEO-poort.De modus AUTO selecteert automatisch de optimale modus.De AUTO-optie zou bij sommige signalen niet goed kunnen werken. Als het beeld onstabiel wordt (bijv. een onregelmatig beeld, missende kleuren), kies dan de modus die bij het input-signaal past.
STILZETTEN	Met de ▲/▼ knoppen wordt de stilzetten functie aan/uit-gezet.SCHK. IN ⇔ SCHK. UITDit onderdeel kan alleen worden uitgevoerd bij een computer signaal met een verticale frequentie van 50 tot 60 Hz.Bij SCHK. IN worden bewegende beelden vloeiender weergegeven.Deze functie kan leiden tot een zekere verslechtering van het beeld. Kies in dergelijke gevallen SCHK. UIT.
COMPUTER-IN	Stel het computer ingangssignaal type voor de poorten van COMPUTER in.Gebruik de ▲/▼ knoppen om het computer ingangssignaal type te selecteren.AUTO ⇔ SYNC OP G UITSync op Groen signaal kan worden ondersteund, als AUTO is geselecteerd.Als de AUTO is geselecteerd, zou het beeld vervormd kunnen zijn bij bepaalde ingangssignalen. In een dergelijk geval, verwijder de signaalconnector eerst en selecteer SYNC OP G UIT van het menu, en verbind vervolgens het signaal opnieuw.Component signaal kan worden ondersteund door COMPUTER IN poort, als AUTO is geselecteerd voor de COMPUTER IN poort.

(vervolgd op volgende pagina)

Menu INPUT (vervolg)

Onderdeel Beschrijving
RESOLUTIE	De resolutie voor de COMPUTER IN ingangssignalen kunnen worden ingesteld op deze projector.(1) In het menu INPUT selecteer RESOLUTIE met de ▲/▼ knoppen en druk op de ▶ knop.Het menu RESOLUTIE zal worden weergegeven.(2) In het menu RESOLUTIE selecteer de resolutie die u wilt weergeven met de ▲/▼ knoppen.Selectie van AUTO zal een resolutie passend bij het ingangssignaal instellen.(3) Drukken op de ▶ of ENTER knop bij selectie van een NORMAAL resolutie zal de horizontale en verticale posities, klokfase en horizontale afmeting automatisch aanpassen en automatisch een aspect-ratio selecteren.De INFO dialoog (42) zal worden weergegeven.(4) Om een aangepaste resolutie in te stellen gebruik de ▲/▼ knoppen om AANGEPAST te selecteren en het AANGEPAST RESOLUTIE VENSTER zal worden weergegeven. Stel de horizontaal (HORZ) en verticaal (VERT) resoluties in met de ▲/▼/◀/▶ knoppen.Hoewel niet alle resoluties zijn gegarandeerd.(5) Om de instelling te bewaren plaats de cursor op het meest-rechtse cijfer en druk op de ▶ knop.De horizontale en verticale posities, klokfase en horizontale afmeting zullen automatisch worden aangepast en een aspect-ratio zal automatisch worden geselecteerd.(6) Om terug te gaan naar de eerdere resolutie zonder de veranderingen te bewaren plaats de cursor op de meest-linkse cijfer en druk op de ◀ knop.Het scherm zal terugkeren naar het menu RESOLUTIE de eerdere resolutie weergevend.• Voor sommige foto’s, zou deze functie niet goed kunnen werken.

Menu INSTELLING

In de onderstaande tabel ziet u welke instellingen u in het menu INSTELLING kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen, en druk op de ▶ pijltoets of ENTER knop om het onderdeel uit te voeren. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
AUTO KEYST.UITVOEREN	Selectie van dit onderdeel voert de Automatische keystone correctie uit. De projector corrigeert zelf automatisch de verticale keystone distortie te wijten aan de (voorwaartse/achterwaartse) ingestelde hoek. Deze functie zal slechts een keer worden uitgevoerd als geselecteerd in het Menu. Als de schuinte van de projector wordt veranderd, voer deze functie opnieuw uit.Het aanpasbare bereik zal variëren afhankelijk van inputs. Bij sommige input, zou deze functie niet goed kunnen werken.Als V:INVERT of H&V:INVERT is geselecteerd onder het SPIEGEL onderdeel in het INSTELLING menu, als de het projector-scherm afloopt of naar beneden helt, zou deze functie niet juist kunnen werken.Als de zoom-aanpassing is ingesteld op de TELE (telefoto focus), zou deze functie excessief kunnen zijn. Deze zou moeten worden gebruikt als de zoom-aanpassing is ingesteld op de volle WIDE (wijde-hoek focus) wanneer ook mogelijk.Als de projector horizontaal is geplaatst (ongeveer ± 0^ ), dan zou deze functie niet kunnen werken.Als de projector afloopt tot vlakbij ± 30 graden of meer, dan zou deze functie niet goed kunnen werken.Deze functie zal onbeschikbaar zijn als Transitie Detector aan is(47).
KEYSTONE	Met de ▲/▼ knoppen wordt de verticale keystone distortie gecorrigeerd.Bovenkant van beeld krimpen ⇔ Onderkant van beeld krimpenHet aanpasbare bereik van deze functie zal varieren met het soort van ingangssignaal. Bij sommige input, zou deze functie niet goed kunnen werken.Deze functie zal onbeschikbaar zijn als Transitie Detector aan is(47).

(vervolgd op volgende pagina)

Menu INSTELLING (vervolg)

Onderdeel Beschrijving
STIL FUNC.	Met de ▲/▼ knoppen wordt de fluister-modus aan/uit-gezet.NORMAAL ⇔ STIL FUNC.• Als STIL FUNC. wordt geselecteerd, worden de akoestische muziek en de helderheid van het scherm gereduceerd.
SPIEGEL	Selecteer de spiegelstatus met de ▲/▼ knoppen. NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERTAls Transitie Detector is SCHK.IN en SPIEGEL status is veranderd, Transitie Detector Alarm 47) zal worden weergegeven als de projector wordt herstart nadat de stroomschakelaar is uitgeschakeld.
VOLUME	Met de ▲/▼ knoppen wordt het volume aangepast.Hoog ⇔ Laag
AUDIO	Allocateert een audio-poort voor een MIU signaal.(1) Druk op de▼knop om het selecteren te beginnen.(2) Gebruik de◄/►knoppen om een Audio poort voor een MIU signaal.AUDIO IN ⇔ ✗ ⇔ MIU• Deze instelling is alleen effectief als een MIU signaal is geselecteerd.

Menu SCHERM

In de onderstaande tabel ziet u welke instellingen u in het menu SCHERM kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen, en druk op de ▶ pijltoets of ENTER knop om het onderdeel uit te voeren. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
TAAL	Met de ▲/▼ knoppen wordt de OSD (On Screen Display) taal veranderd. ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPANOL ⇔ ITALIANO
POS. MENU	Pas de menupositie aan met de ▲/▼/◄/► knoppen. Om de actie te stoppen, druk op de MENU-knop van de afstandsbediening of voer voor ongeveer 10 seconden geen actie uit.
BLANCO	Selecteer een type van het BLANCO scherm met de ▲/▼ knoppen. Het zwarte scherm is het scherm voor de faciliteit van een tijdelijk zwart beeld (20). Het wordt weergegeven door op de BLANK knop te drukken.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZWART
	Mijn Scherm
	ORIGINEEL
	BLAUW, WIT, ZWART

	Eigenschap
Mijn Scherm	Scherm kan worden geregistreerd met het Mijn Scherm onderdeel (36).
ORIGINEEL	Scherm vooraf ingesteld als het standaard scherm.
BLAUW, WIT, ZWART	Egale schermen in elke kleur.

(vervolgd op volgende pagina)

Menu SCHERM (vervolg)

Onderdeel Beschrijving
OPSTARTEN	Met de knoppen ▲/▼ schakelt de modus voor het opstart-scherm. Het OPSTARTEN-scherm is het scherm dat wordt weergegeven als er geen signaal is of als er een ongeldig signaal is.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHK.UIT
	Mijn Scherm
	ORIGINEEL
	SCHK.UIT Egaal zwart scherm.
	• Om nabeeld te vermijden, zullen Mijn Scherm of het scherm ORIGINEEL na enkele minuten veranderen naar het BLANCO scherm (34). Als ook het BLANCO scherm het Mijn Scherm of ORIGINEEL is, zal in plaats daarvan het egale zwarte scherm worden gebruikt.• Als de SCHK.IN is geselecteerd voor het Mijn Scherm PASWOORD of onderdeel VEILIGHEID in het menu OPT. (44), wordt OPSTARTEN vastgesteld op Mijn Scherm.

(vervolgd op volgende pagina)

Menu SCHERM (vervolg)

Onderdeel Beschrijving
Mijn Scherm	Dit onderdeel geeft u de mogelijkheid om een beeld vast te zetten als een Mijn Scherm beeld dat kan worden gebruikt als het BLANCO scherm en OPSTARTEN scherm. Geef het beeld weer dat u wilt vastzetten vóór het uitvoeren van de volgende procedure.1. Door selectie van dit onderdeel wordt een dialoog, genaamd “Mijn Scherm”,weergegeven. Het zal u vragen of ubegint met het vastzetten van een beeld van het huidige scherm.Gelieve te wachten totdat het vast te zetten beeld wordt weergegeven, en druk op de ENTER knop van de afstandsbediening als het beeld wordt weergeven. Het beeld zal stil gezet worden en het kader voor vastzetten zal verschijnen.Om het uitvoeren te stoppen, druk op de RESET of ESC knop.2. Met de ▲/▼/◄/► knoppen wordt depositie van het kader aangepast.Gelieve het kader te bewegen naar de plaats van het beeld dat u wilt gebruiken.Het kader zou mogelijk niet kunnen worden verschoven bij sommige input-signalen.Om registratie te starten, druk op de ENTER knop.Om het scherm te herstellen en terug te keren naar het eerdere venster, druk op de RESET of ESC knop.Als de registratie is afgerond, worden het geregistreerde beeld en de volgende melding enkele seconden weergegeven:“Mijn Scherm registratie afgesloten.”Als de registratie niet is gelukt, wordt de volgende melding weergegeven:“Er is een capture-fout opgetreden. Probeer opnieuw.”• Deze functie kan niet worden geselecteerd als de SCHK.IN is geselecteerd voor het onderdeel Mijn Sch. Vast hieronder).• Deze functie kan niet worden geselecteerd als de SCHK.IN is geselecteerd voor het Mijn Scherm PASWOORD van het onderdeel VEILIGHEID in het menu OPT. 44).
Mijn Sch. Vast	Met de ▲/▼ knoppen wordt de Mijn Scherm vast functie aan/uit-gezet.SCHK.IN ⇔ SCHK.UITAls SCHK.IN is geselecteerd, kan het onderdeel Mijn Scherm niet worden uitgevoerd. Gebruik deze functie om het huidige Mijn Scherm te beschermen.• Deze functie kan niet worden geselecteerd als de SCHK.IN is geselecteerd voor het Mijn Scherm PASWOORD van het onderdeel VEILIGHEID in het menu OPT. 44).

(vervolgd op volgende pagina)

Menu SCHERM (vervolg)

Onderdeel Beschrijving
MELDING	Met de ▲/▼ knoppen wordt de melding-functie aan/uit-gezet.SCHK.IN ⇔SCHK.UITAis SCHK.IN wordt geselecteerd, werken de volgende meldingen. “BEZIG...” terwijl automatisch wordt aangepast “GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“Zoeken...” terwijl een input wordt gezocht “BEZIG MET ZOEKEN...” als een input-signaal is gevonden De indicatie van het inputsignaal bij verandering De indicatie van de aspect-ratio bij verandering De indicatie van de FOTO MODUS weergegeven bij verandering De indicatie van de GEHEUGEN weergegeven bij verandering De aanduiding “FOTO” en “||” wanneer u het beeld stilzet door op de FREEZE Knop te drukken.• Wanneer SCHK.UIT is geselecteerd, moet u niet vergeten dat u het beeld heeft stilgezet. Anders zou u kunnen denken dat er iets mis is met uw toestel (20).
BRON NAAM	Elk inputpoort voor deze projector kan een naam worden gegeven.(1) Gebruik de ▲/▼ knoppen in het menu SCHERM om BRON NAAM te selecteren en druk op de ▶knop. Het menu BRON NAAM zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen in het menu BRON NAAM om de te benamen poort te selecteren en druk op ▶knop. De rechterkant van het menu is leeg totdat een naam is gespecificeerd. Het BRON NAAM vernster zal worden weergegeven.(3) De huidige naam zal op de eerste regel worden weergegeven. Gebruik de ▲/▼/◀/▶knoppen en de ENTER of INPUT-knop om karakters te selecteren en in te voeren. De RESET-knop kan worden gebruikt om 1 karakter per keer te wissen. De naam kan een maximaal van 16 karakters hebben.(4) Om een reeds ingevoerd karakter te veranderen, druk op de ▲knop terwijl de cursor op de [A-N] rij staat om de cursor te bewegen naar de naam weergegeven op de eerste lijn en gebruik de ◀/▶knoppen on het te veranderen karakter te selecteren. Op het moment dat een karakter in de naam is geselecteerd gebruik de ▼knop om de cursor te bewegen terug naar beneden naar het gebied van karakterinvoering om karakters te selecteren en in te voeren zoals hierboven beschreven.(5) Selecteer □en druk op de ENTER en INPUT-knoppen nadat u invoering van text heeft voltooid.Om terug te keren naar de eerdere naam zonder de veranderingen te bewaren druk simultaan op de ESC of ◀knop en de INPUT-knop.

Menu OPT.

In de onderstaande tabel ziet u welke instellingen u in het menu OPT. kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼, en druk de pijltoets ▶ of de ENTER-knop om het onderdeel uit te voeren, behalve voor de onderdelen LAMPTIJD en FILTERTIJD. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
AUTOM. ZOEKEN	Met de knoppen ▲/▼ schakelt de automatische signaal zoek functie aan/uit.SCHK.IN ⇔SCHK.UITAls SCHK.IN is geselecteerd, worden bij het niet vinden van geen ingangssignaal automatisch de input-poorten gecontroleerd in de volgende volgorde. Het zoeken wordt gestart vanaf de huidige poort. Als er vervolgens een input wordt gevonden, zal de projector stoppen met zoeken en het beeld weergeven.
AUTO KEYST.	Gebruik van de knoppen ▲/▼ schakelt de automatische keystone functie aan/uit.SCHK.IN ⇔SCHK.UITSCHK.IN : Automatische keystone distortie correctie zal worden uitgevoerd bij het veranderen van de schuinte van de projector.SCHK.UIT : Deze functie is uitgeschakeld. Gelieve de AUTO KEYST.UITVOEREN:uit te voeren in het INSTELLING Menu voor automatische keystone distortie correctie.Als de projector is opgehangen aan het plafond zal deze faciliteit niet juist functioneren en selecteer daarom SCHK.UIT.Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (47).
AUTOM.INSCHK.	Gebruik van de knoppen ▲/▼ schakelt AUTOM.INSCHK. functie aan/uit.SCHK.IN ⇔SCHK.UITIndien ingesteld op de SCHK.IN, zal de lamp in de projector automatisch worden aangedaan zonder de gewone procedure (14), alleen als de projector is voorzien van stroom nadat de stroom was uitgedaan terwijl de lamp aan was.Deze functie werkt niet zolang de stroom aan de projector wordt voorzien terwijl de lamp uit is.Nadat de lamp was aangedaan met een AUTOM.INSCHK. functie, als geen input of bediening wordt gevonden gedurende ongeveer 30 minuten, zal de projector worden uitgeschakeld, ook al is de AUTO UIT functie (39) uitgeschakeld.

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving
AUTO UIT	Met de ▲/▼ knoppen wordt de tijd, waarmee afgeteld wordt voor het automatisch uitzetten van de projector, aangepast.Lang (max. 99 minuten) ⇔ Kort (min. 0 minuten = SCHK.UIT) Als de tijd op 0 is ingesteld, wordt de projector niet automatisch uitgezet.Als de tijd is ingesteld op 1 tot 99, en als de verlopen tijd met geen-signaal of een niet-passend signaal de ingestelde tijd bereikt, zal de projector lamp worden uitgeschakeld.Als op één van de knoppen van de projector of de afstandsbediening wordt gedrukt of één van de commando's (behalve pak-commando's) wordt verstuurd naar de LAN poort gedurende de correspondentie-tijd, zal de projector automatisch worden uitgeschakeld.Gelieve de paragraaf “De projector uitzetten” te raadplegen (14).
LAMPTIJD	De lamptijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als de gebruikstijd van de lamp.Drukken op de RESET-knop of de ►knop geeft een venster weer.Om de lamptijd te resetten, selecteer RESET met de ▲knop.RESET ⇔ ANNULEREN• Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.• Over vervanging van de lamp, gelieve de paragraaf “Lamp” (55) te bekijken.
FILTERTIJD	De filtertijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als gebruikstijd van het luchtfilter.Drukken op de RESET-knop of de ►knop geeft een venster weer.Om de filtertijd te resetten, selecteer RESET met de ▲knop.RESET ⇔ ANNULEREN• Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juiste indicatie over het luchtfilter.• Over verzorging van het luchtfilter, gelieve de paragraaf “Luchtfilter” (57) te bekijken.

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving
MIJN KNOP	Dit onderdeel is om een van de volgende functies toe te wijzen aan de MY BUTTON 1 en 2 op de afstandsbediening. (5)Kies eerst 1 of 2 uit het menu MIJN KNOP met de ◀/► knop.Vervolgens, gebruik van de knoppen ▲/▼ stelt een van de volgende functies in op de gekozen knop.COMPUTER: Stelt poort in op COMPUTER IN.MIU : Stelt de poort in op MIU.S-VIDEO: Stelt poort in op S-VIDEO.VIDEO: Stelt poort in op VIDEO.e-SHOT: Geeft het e-SHOT menu weer (52).INFO: Geeft een venster weer van INPUT/MIU INFO (42, 53).Als een signaal wordt gevonden, wordt het venster als hieronder getoond.INPUT INFO ⇒ MIU INFO ⇒ SCHK.UITAls geen signaal wordt gevonden, wordt het venster als hieronder getoond.MIU INFO ⇔ SCHK.UITAUTO KEYST⚠ UITVOEREN:Voert de automatische Voert de automatische keystone distortie correctie uit (32).GEHEUGEN:Opent een van opgeslagen aanpassingsinstellingen (26).Als de huidige aanpassing niet is opgeslagen in het geheugen wordt een venster weergegeven.Als geen data is opgeslagen in geheugen, wordt een dialoog weergegeven. Ala u de huidige aanpassing wilt behouden, gelieve op de ◀ knop te drukken om te stoppen. Anders zal de huidige aangepaste conditie verloren gaan bij het openen.FOTO MODUS: Verandert de FOTO MODUS (22).FILTERRESET:Geeft de filtertijd reset confirmatie-dialoog weer (39).VOLUME+: Stelt het volume omhoog.VOLUME-: Stelt het volume omlaag.
SPEC.INST.W.	Door selectie van dit onderdeel wordt het menu SPEC.INST.W. weergegeven.Selecteer een onderdeel met de ▲/▼ knoppen, en druk op de ►knop of de ENTER knop om het onderdeel uit te voeren.VENT.SNELH. ⇔ AUTOM.REGEL. ⇔ GEEST ⇔ FILTERMELDING ⇔ TOETSENSLOTFABRIEKSRESET ⇔ INFO ⇔ AFST.B. FREQUENTIEVENT.SNELH.Met de ▲/▼ knoppen wordt de rotatiesnelheid van koelventilatoren geschakeld. De HOOG is de modus voor gebruik in de bergen etc.De projector maakt meer geluid als HOOG wordt geselecteerd.HOOG ⇔ NORMAAL

Menu OPT. (vervolg)

Onderdeel Beschrijving

SPEC.INST.W.(vervolg)

AUTOM.REGEL.Gebruik van de ▲/▼ knoppen zet de automatische aanpassing aan/uit.Wanneer SCHK.UIT is geselecteerd, zal automatische aanpassing zijn uitgeschakeld, alhoewel een grove instelling automatisch uitgevoerd kan worden afhankelijk van de basisinstelling.FIJN ⇔ SNEL ⇔ SCHK.UITFIJN: Fijn tuning inclusief H.SIZE aanpassing.SNEL: Sneller tuning, instelling H.SIZE voor eerder vastgestelde data voor het ingangssignaal.Afhankelijk van de condities, zoals input, signaalkabel naar de unit, omgeving rond de unit, etc., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHK.UIT om de automatische aanpassing uit te schakelen, en pas handmatig aan.GEEST1. Selecteer een kleurelement van geest met de ◀/►knoppen.2. Pas het geselecteerde element aan met de ▲/▼knoppen om geest te laten verdwijnen.FILTERMELDINGGebruik de ▼/▲ knop om de timer in te stellen voor het interval om de melding te tonen voor het schoonmaken van het luchtfilter.50h ⇔ 100h ⇔ 200h ⇔ 300h ⇔ SCHK.UITNa selectie van “50h”, “100h”, “200h” of “300h”, zal de melding “HERINNERING *** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE” verschijnen nadat de timer de intervaltijd bereikt die is ingesteld in het menu (60) Als “SCHK.UIT” is gekozen, zal de melding voor het schoonmaken van het luchtfilter niet verschijnen.Gelieve het luchtfilter periodiek te controleren en schoon te maken, zelfs zonder een melding. Als het luchtfilter verstopt raakt met stof of iets anders, zal de interne temperatuur stijgen, dat slecht functioneren zou kunnen veroorzaken, of de levensduur van de projector verkorten.Het wordt aangeraden over het algemeen “100h” te kiezen. Wees voorzichtig met de bedieningsomgeving van de projector en de conditie van het luchtfilter, met name als de “200h”, “300h” of “SCHK.UIT” is gekozen.

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving

SPEC.INST.W.(vervolg)

TOETSENSLOTDoor de ▲/▼ toetsen te gebruiken kunt u het toetsenslot aan/uit zetten.Wanneer SCHK.IN is geselecteerd, zullen de toetsen op de projectorzelf niet werken, met uitzondering van de STANDBY/ON-knop.SCHK.IN ⇔ SCHK.UITDeze functie kunt is bedoeld om misbruik of gebruik per abuis te voorkomen. Deze functie heeft geen effect op de afstandsbediening.AFST.B. FREQUENTIEGebruik de ▲/▼ knop om de instelling te veranderen van de afstandsbedieningssensor van de Projector.1:NORMAAL ⇔ 2:HOOGOnderdelen met een vinkje staan aan. De fabrieksinstelling is voor zowel 1:NORMAAL en 2:HOOG om aan te zijn. Als de afstandsbediening niet correct functioneert stel deze in op of alleen 1 of alleen 2 (13).Geen van beiden kan worden uitgesteld op hetzelfde moment.INFODoor selectie van dit onderdeel wordt een dialoog met de naam “INPUT INFO” weergegeven.Het toont informatie over de huidige input. De “STILZEITEN” melding betekent dat de functie van frame slot werkt.Dit onderdeel kan niet worden geselecteerd bij geen signaal en sync buiten bereik.FABRIEKSRESETDoor selectie van RESET met de ▲ knop wordt deze functie uitgevoerd. Met deze functie, worden alle onderdelen in het gehele menu collectief teruggezet in de initiele instellingen. Let erop dat de onderdelen LAMPTIJD, FILTERTIJD, TAAL, MIU en VEILIGHEID niet worden gereset.RESET ⇔ ANNULEREN

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID

Deze projector heeft veiligheid functies. Gebruikersregistratie is vereist voor gebruik van de veiligheid functies. Gelieve contact op te nemen met uw locale dealer.1. Gebruik van Veiligheid Faciliteiten1.1 Invoeren van het Paswoord1.1-1 Gebruik de ▲/▼ knoppen in het menu OPT. om VEILIGHEID te selecteren en druk op de ▶knop. Het VOER PASWOORD IN venster wordt weergegeven. Het fabrieksinstelling PASWOORD is 2805. Dit paswoord kan worden veranderd (1.2 Veranderen van PASWOORD).• Het wordt sterk aanbevolen het fabrieksinstelling PASWOORD zo snel mogelijk te veranderen.1.1-2 Gebruik de ▲/▼/◄/► knoppen om het geregistreerde PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het VOER PASWOORD IN VENSTER en druk op de ►knop om het VEILIGHEID menu weer te geven. Als een incorrect PASWOORD wordt ingevoerd zal het VOER PASWOORD IN VENSTER opnieuw worden getoond. Als een incorrect PASWOORD 3 keer wordt ingevoerd zal de projector uitschakelen. Daarna zal de projector uitschakelen elke keer als een incorrect PASWOORD wordt ingevoerd.1.2 Veranderen van PASWOORD1.2-1 Gebruik van de ▲/▼ knoppen in het VEILIGHEID menu om VEILIGH. PASW. VERANDER te selecteren en druk op de ►knop om het VOER NIEUW PASWOORD IN VENSTER weer te geven.1.2-2 Gebruik de ▲/▼/◄/► knoppen om het nieuwe PASWOORD in te voeren.1.2-3 Beweeg de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN VENSTER en druk op de ►knop om het OPNIEUW NIEUW PASWOORD VENSTER, voer opnieuw hetzelfde PASWOORD in.1.2-4 Beweeg de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD VENSTER en druk op de ►knop en het NOTEER NIEUW PASWOORD VENSTER zal gedurende ongeveer 20 seconden worden weergegeven, gelieve een notitie te maken van het PASWOORD gedurende dit moment. Drukken op de ENTER-knop zal de NOTEER NIEUW PASWOORD VENSTER sluiten.• Gelieve niet uw PASWOORD te vergeten.

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID (vervolg)

1.3 Als u uw PASWOORD bent vergeten1.3-1 Volg de procedure in 1.1-1 om het VOERPASWOORD IN VENSTER weer te geven.1.3-2 Terwijl het VOER PASWOORD IN VENSTERwordt weergegeven, druk op en houd vastde RESET knop gedurende ongeveer 3seconden of druk op en houd vast de INPUTen ▶ knoppen van de projector gedurendeongeveer 3 seconden.De 10 cijferige Code Gevraagd zal worden weergegeven.• Als er geen toetsgebruik gedurende ongeveer 55 seconden is terwijl deGevraagde Code wordt weergegeven zal het menu sluiten. Als dit gebeurtherhaal het proces vanaf 1.3-1.1.3-3 Neem contact op met uw dealer met de 10-cijferige Code Gevraagd.Uw PASWOORD zal worden gestuurd nadat uw gebruikersregistratieinformatie is bevestigd.2. Gebruik van de Mijn Scherm PASWOORD FunctieDe Mijn Scherm PASWOORD functie kan worden gebruikt om toegang teverbieden naar de Mijn Scherm functie en te voorkomen dat het huidigegeregistreerde Mijn Scherm beeld wordt overschreven.2.1 Inschakelen Mijn Scherm PASWOORD Funcite2.1-1 Gebruik de ▲/▼ knoppen in het menuVEILIGHEID om Mijn Sch. Vast te selecterenen druk op de ▶ knop om de Mijn SchermPASWOORD schk.in/schk.uit menu weer tegeven.2.2 Instellen van het PASWOORD2.2-1 Geef het Mijn Scherm PASWOORD schk.in/schk.uit menu weer met de procedure in 2.1-1.2.2-2 Gebruik de ▲/▼ knoppen in het Mijn SchermPASWOORD schk.in/schk.uit menu om SCHK.IN te selecteren.Het VOER PASWOORD IN VENSTER (klein) zalworden weergegeven.2.2-3 Gebruik de ▲/▼/◄/► knoppen om hetPASWOORD in te voeren. Beweeg decursor naar de rechterkant van het VOERPASWOORD IN VENSTER (klein) en drukop de ▶ knop om het CONTROLEERPASWOORD VENSTER weer te geven, voerhetzelfde PASWOORD opnieuw in.

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID (vervolg)

2.2-4 Beweeg de cursor naar de rechterkant van het CONTROLEER PASWOORD VENSTER en druk op de ▶ knop om het PASWOORD gedurende ongeveer 20 seconden weer te geven, gelieve een notitie te maken van het PASWOORD te maken op dit moment.Drukken op de ENTER-knop zal terugkeren naar Mijn Scherm PASWOORD aan/uit menu.Als een PASWOORD is ingesteld voor Mijn Scherm:De Mijn Scherm registratie functie (en menu) zal onbeschikbaar zijn.De Mijn Sch. Vast functie (en menu) zal onbeschikbaar zijn.De OPSTARTEN instelling zal worden vastgezet op Mijn Scherm (en het menu zal onbeschikbaar zijn).Uitschakelen van het Mijn Scherm PASWOORD zal normale bediening van beide functies toestaan.Gelieve niet uw Mijn Scherm PASWOORD te vergeten.2.3 Het PASWOORD uitzetten2.3-1 Volg de procedure 2.1-1 om het Mijn Scherm PASWOORD schk.in/schk.uit menu weer te geven.2.3-2 Selecteer SCHK.UIT om het VOER PASWOORD IN VENSTER (groot) weer te geven. Voer het geregistreerde PASWOORD in en het scherm zal terugkeren naar het Mijn Scherm schk.in/schk. menu.Als een incorrect PASWOORD wordt ingevoerd zal het menu sluiten. Als dit gebeurt herhaal het proces vanaf 2.3-1.2.4 Als u uw PASWOORD bent vergeten2.4-1 Volg de procedure 2.1-1 om het Mijn Scherm PASWOORD schk.in/schk.uit menu weer te geven.2.4-2 Selecteer SCHK.UIT om het VOERPASWOORD IN VENSTER (groot) weer te geven. De 10-cijferige Code Gevraagd zal worden weergegeven binnen het VENSTER.2.4-3 Neem contact op met uw dealer met de 10-cijferige Code Gevraagd. Uw PASWOORD zal worden gestuurd nadat uw gebruikersregistratie informatie is bevestigd.3. Gebruik van de PIN LOCK FunctiePIN LOCK is een functie dat bediening van de projector voorkomt als er geen geregistreerde Code is ingevoerd.3.1 Registreren van de PIN Code3.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om PIN LOCK te selecteren en druk op de ▶ knop of ENTER-knop om het PIN LOCK schk.in/schk.uit menu weer te geven.

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID (vervolg)

3.1-2 Gebruik de ▲/▼ knoppen in het PIN LOCK schk.in/schk.uit menu om SCHK.IN te selecteren en het PIN VENSTER zal worden weergegeven.3.1-3 Voer een 4-delige PIN Code in met de ▲,▼,◀,▶, COMPUTER/STORAGE en INPUT-knoppen.Een BEVESTIGINGSVENSTER zal verschijnen.Voer opnieuw dezelfde PIN Code in. Dit zal de PIN Code registratie voltooien.Als er geen toetsgebruik is gedurende 55 seconden terwijl het PINVENSTER of het BEVESTIGINGSVENSTER worden getoond zal het menu sluiten. Indien noodzakelijk herhaal het proces vanaf 3.1-1.Daarna, elke keer dat de projector wordt herstart nadat de AC stroom is uitgeschakeld zal het PIN MENU worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt na het invoeren van de geregistreerde PIN Code. Als een incorrecte PIN Code is ingevoerd zal het PINVENSTER opnieuw worden weergegeven.Als 3 keer een incorrecte PIN Code is ingevoerd zal de projector uitschakelen. Daarna zal de projector uitschakelen elke keer als een incorrecte PIN Code wordt ingevoerd. De projector zal ook uitschakelen als er geen toetsgebruik is gedurende 5 minuten terwijl het PINVENSTER wordt weergegeven.Deze functie zal alleen activeren als de projector wordt gestart nadat de AC stroom is uitgeschakeld.Gelieve niet uw PIN Code te vergeten.3.2 Uitschakelen van de PIN LOCK Functie.3.2-1 Volg de procedure 3.1-1 om het PIN LOCK schk.in/schk.uit menu weer te geven. Gebruik de ▲/▼ knoppen om SCHK.UIT te selecteren en het PIN VENSTER zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK functie uit te schakelen.Als een incorrect PASWOORD wordt ingevoerd zal het menu sluiten.3.3 Als u uw PIN Code bent vergeten3.3-1 Terwijl het PIN MENU wordt getoond, druk op en houd vast de RESET knop gedurende 3 seconden of druk op en houd de INPUT en ►knoppen gedurende 3 seconden vast.De 10-cijferige Code gevraagd zal worden weergegeven.Als ongeveer 5 minuten voorbij zijn gegaan nadat de PIN MENU wordt getoond zal de projector worden uitgeschakeld.3.3-2 Neem contact op met uw dealer met de 10-cijferige Code Gevraagd. Uw PASWOORD zal worden gestuurd nadat uw gebruikersregistratie informatie is bevestigd.

(vervolgd op volgende pagina)

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID (vervolg)

4. Gebruik van de Transitie Detector FunctieTerwijl de Transitie Detector functie AAN is, als de stroomschakelaar de projector begint te voorzien van stroom, zou deze als hieronder kunnen reageren.• Transitie Detector alarm hieronder getoond zou kunnen verschijnen op het scherm, als de projector is verplaatst of geherinstalleerd.• Transitie Detector alarm zou op het scherm kunnen verschijnen, als de SPIEGEL instelling is veranderd.• Keystone aanpassingsfaciliteit is verboden zolang de Transitie Detector Functie AAN is.4.1 Inschakelen van de Transitie Detector Functie4.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om TRANSITIE DETECTOR te selecteren en druk op de ▶ of de ENTER knop om de TRANSITIE DETECTOR aan/uit menu weer te geven. Selecteer SCHK.IN en de huidige hoek en spiegel instelling zal worden opgenomen.• Deze faciliteit zou niet correct kunnen functioneren als de projector niet in een stabiele positie is als SCHK.IN wordt geselecteerd.4.1-2 Als deze functie is ingesteld op SCHK.IN als de verticale hoek van de projector of spiegel instelling waarin de projector is aangezet anders is dan de eerder opgenomen instelling zal het Transitie Detector Alarm worden weergegeven en de projector zal niet het input-signaal weergeven.Zet de Transitie Detector uit in het VEILIGHEID menu om het ingangssignaal wee rte geven. Als het Transitie Detector ALARM wordt getoond gedurende ongeveer 5 minuten zal de lamp uitschakelen. Deze functie zal alleen activeren als de projector wordt gestart na het uitschakelen van de AC stroom.4.2 Instellen van het Transitie Detector PASWOORD4.2-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om TRANSITIE DETECTOR te selecteren en druk op de ▶ of de ENTER knop om de TRANSITIE DETECTOR aan/uit menu weer te geven.4.2-2 Gebruik de ▲/▼ knoppen van de TRANSITIE DETECTOR aan/uit menu en selecteer SCHK.IN. De VOER PASWOORD IN VENSTER (klein) zal worden weergegeven.4.2-3 Gebruik de ▲/▼/◄/► knoppen om een PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het VOER PASWOORD IN VENSTER (klein) en druk op de ▶ knop om het CONTROLEER PASWOORD VENSTER weer te geven, voer hetzelfde PASWOORD opnieuw in.4.2-4 Beweeg de cursor naar de rechterkant van het CONTROLEER PASWOORD VENSTER en druk op de ▶ knop om het PASWOORD gedurende ongeveer 20 seconden weer te geven, gelieve een notitie te maken van het PASWOORD te maken op dit moment.Drukken op de ENTER knop zal terugkeren naar de TRANSITIE DETECTOR aan/uit menu.• Gelieve niet uw Transitie Detector PASWOORD te vergeten.

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID (vervolg)

4.3 Uitzetten van Transitie Detector4.3-1 Volg de procedure in 4.1-1 om de TRANSITIE DETECTOR aan/uit menu weer te geven.4.3-2 Selecteer SCHK.UIT om de VOER PASWOORD IN VENSTER (groot) weer te geven. Voer het geregistreerde PASWOORD en het scherm zal terugkeren naar het TRANSITIE DETECTOR aan/uit menu. Als een onjuist PASWOORD wordt ingevoerd zal het menu sluiten. Indien noodzakelijk herhaal het proces vanaf 4.3-1.4.4 Als u uw PASWOORD bent vergeten4.4-1 Volg de procedure in 4.1-1 om de TRANSITIE DETECTOR aan/uit menu weer te geven.4.4-2 Selecteer SCHK.UIT om het VOER PASWOORD IN VENSTER (groot) weer te geven. De 10-cijferige Code Gevraagd zal worden weergegeven binnen het VENSTER.4.4-3 Neem contact op met uw dealer met de 10-cijferige Code Gevraagd. Uw PASWOORD zal worden gestuurd nadat uw gebruikersregistratie informatie is bevestigd.

Menu MIU

Houd er rekening mee dat incorrecte netwerkinstellingen op deze projector problemen op het netwerk kunnen veroorzaken. Verzeker u ervan met uw netwerkbeheerder te consulteren voor het verbinden aan een bestaand toegangspunt op uw netwerk.

Selecteer "MIU" uit het hoofdmenu om toegang te krijgen voor de volgende functies.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

Zie de Gebruiksaanwijzing - Netwerk Functies voor details over MIU bediening.

OPMERKING • De standaard fabrieksinstelling voor DHCP is SCHK.UIT.Als uw netwerk DHCP heeft ingeschakeld, en het noodzakelijk is om IP-ADRES,SUBNETMASKER en STANDAARD GATEWAY automatisch in te stellen, gelieve DHCPop SCHK.IN in te stellen. (2.5.2 Network Settings (Netwerk Instellingen) van deGebruiksaanwijzing - Netwerk Functies)• Als u SNTP niet gebruikt (2.5.7 Date/Time Settings (Datum/Tijd Instellingen) vande Gebruiksaanwijzing - Netwerk Functies), dan moet u de DATUM EN TIJD (51)gedurende de initiele installatie instellen.

Onderdeel Beschrijving
LIVE MODUS	Selectie van dit onderdeel stelt de projector in op de “LIVE MODUS”.In de “LIVE MODUS”, geeft de projector de beelden van de PC via netwerk weer, ondersteund door “MIU Live Viewer”. (1.1 LIVE MODUS van de Gebruiksaanwijzing - Netwerk Functies)In de Live Modus, de melding “Waiting for connection” zal worden getoond totdat de “MIU Live Viewer” begint met het verzenden van data van de computer.
PRESENTATIE ZONDER PC	Selectie van dit onderdeel geeft het PRESENTATIE ZONDER PC menu weer.Van het Presentatie zonder PC geheugen, de databron van de projector kan worden veranderd naar een SD Geheugenkaart of USB geheugen, de mogelijkheid inschakelen van een presentatie zonder een PC.(1.2 PRESENTATIE ZONDER PC van de Gebruiksaanwijzing - Netwerk Functies)

(vervolgd op volgende pagina)

Menu MIU (vervolg)

Onderdeel Beschrijving
INSTELLEN	Selectie van dit onderdeel geeft het MIU-INSTELLEN menu weer.Gebruik van de ▲/▼ knoppen om een onderdeel te selecteren, en de ▶ of ENTER-knop van de afstandsbediening om het onderdeel uit te voeren.
	DHCP (Dynamic Host Configuration Protocol)	Gebruik de ▲/▼ knoppen om DHCP in/uit te schakelen.SCHK.IN ⇔SCHK,UITSelecteer SCHK.UIT als in het netwerk DHCP niet aan staat.Als de “DHCP” instelling verandert naar “SCHK. IN”, dan duurt het even om het IP-adres van de DHCP server te krijgen.Zelfs als de ‘DHCP’ instelling is ingesteld op “SCHK. IN”, de Auto IP Functie van de projector wijst de projector een IP-adres toe in het geval dat de projector niet een IP-adres van de server zou kunnen krijgen.
	IP-ADRES	Gebruik de ▲/▼/◄/►knoppen om het IP-ADRES in te voeren. Deze is beschikbaar zo lang als DHCP is ingesteld op SCHK.UIT.Het IP-ADRES is een nummer dat deze projector indentificeert op het netwerk. U kunt niet twee apparaten met hetzelfde IP-ADRES gebruiken op hetzelfde netwerk.Het IP-ADRES “0.0.0.0” is verboden.
	SUBNETMASKER	Gebruik de knoppen ▲/▼/◄/► om hetzelfde SUBNETMASKER van uw PC in te voeren. Deze functie is beschikbaar zo lang als DHCP is ingesteld op SCHK.UIT.Het SUBNETMASKER "0.0.0.0" is verboden.
	STANDAARD GATEWAY	Gebruik de ▲/▼/◄/►knoppen om het STANDAARD GATEWAY adres in te voeren (een knooppunt van een computernetwerk dat dient als een toegangspunt tot een ander netwerk).Deze functie is beschikbaar zo lang als DHCP is ingesteld op SCHK.UIT.

Menu MIU (vervolg)

Onderdeel Beschrijving

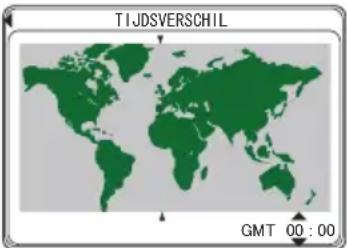

INSTELLEN (vervolg)	TIJDSVERSCHIL	Gebruik de ▲/▼ knoppen om het TIJDSVERSCHIL in te voeren. Stel hetzelfde TIJDSVERSCHIL in als dat ingesteld op uw PC. Indien onzeker, consulteer met uw IT manager.Gebruik de ◀ knop om terug te keren naar het menu na instellen van het TIJDSVERSCHIL.
	DATUM EN TIJD	Gebruik de ▲/▼/◄/►knoppen om het Jaar (laatste 2 cijfers), Maand, Datum, Uur en Minuut in te voeren.De projector zal deze instelling overschrijven en de DATUM EN TIJD informatie ophalen uit de Tijdserver als SNTP is ingeschakeld.(☐ 2.5.7 Date/Time Settings (Datum/Tijd Instellingen) van de Gebruiksaanwijzing - Netwerk Functies)
	MODUS	Gebruik de ▲/▼ knoppen om de modus van het netwerk communicatie systeem te selecteren.Selecteer het volgens de instelling van uw PC.ADHOC ⇔ INFRASTRUCTUUR
	KNL	Gebruik de ▲/▼ knoppen om het kanaal van de draadloze LAN te selecteren tijdens gebruik.Selecteer het volgens de instelling van uw PC.Kanalen 1 tot 11 zijn beschikbaar.De beschikbare kanalen verschillen van land tot land.Bovendien, een draadloze netwerkkaart zou wellicht noodzakelijk kunnen zijn vanwege de standaard.
	ENCRYPTION	Gebruik de ▲/▼ knoppen om de te gebrijken encryptie-methode te selecteren.WPA2-PSK(AES)WPA-PSK(AES) ⇌ WPA-PSK(TKIP) ⇌ WEP 128bit ⇌ WEP 64bit ⇌ SCHK UIT

Menu MIU (vervolg)

Onderdeel Beschrijving
INSTELLEN (vervolg)	SNELHEID	Gebruik de ▲/▼ knoppen om de overdrachtsnelheid te selecteren.(M: Mbps: Megabits per seconde)AUTO⇔54M⇔48M⇔36M⇔24M⇔18M↔↔↔↔1M⇔2M⇔5.5M⇔6M⇔9M⇔11M⇔12M• De modus AUTO selecteert automatisch de optimale snelheid.• Overdrachtsnelheden kunnen veranderen door de Netwerk-situatie.
	NETWERK MODUS	Gebruik de ▲/▼ knoppen om de Netwerk modus te selecteren.DRAADLOOS ⇔ BEDRAAD • NETWERK MODUS zal worden ge-initialiseerd als de stroom wordt aangedaan met de Aan/uit-schakelaar.• DRAADLOOS zal worden ingeschakeld als de draadloze netwerkkaart is geplaatst.• BEDRAAD zal worden ingeschakeld als de draadloze netwerkkaart niet is geplaatst.
e-SHOT	Selectie van dit onderdeel geeft het e-SHOT menu weer.Plaats de SD Geheugenkaart of USB geheugen in de projector voordat u de e-SHOT functie gebruikt.(10) De applicatie software “PJTransfer” is vereist om beeld(en) op te slaan in de projector.Gebruik de ▲/▼ knoppen om een onderdeel te selecteren dat een stilstaand beeld is door de e-SHOT (4.7 e-SHOT (Stilstaand Beeld Overdracht) Weergave van de Gebruiksaanwijzing - Netwerk Functies) en de ► of ENTER-knop om het beeld weer te geven.• Onderdelen zonder beeld kunnen niet worden geselecteerd.• De beeldnamen zijn elk weergegeven in 16 karakters of minder.Om het weergegeven beeld te schakelenGebruik de ▲/▼ knoppen.Om terug te keren naar het menuDruk op de ◀ of ESC-knop van de afstandsbediening.Om het weergegeven beeld te wissen en het bronbestand op de SD Geheugenkaart of USB geheugen(1) Druk op de RESET-knop van de afstandsbediening tijdens het weergeven van een beeld om in het e-SHOT - RESET menu weer te geven.(2) Druk op de ENTER knop op de afstandsbediening of de INPUT knop op de projector om het wissen uit te voeren.Om het wissen te stoppen, druk op de ESC knop op de afstandsbediening of de ◀ knop op de projector.

Menu MIU (vervolg)

Onderdeel Beschrijving
INFO	Selectie van dit onderdeel toont het MIU-INFO venster voor bevestiging van de netwerkinstellingen.
	MIU INFONAAM projectorIP-ADRES 192.168.1.10 NETWERK MODUS DRAADLOSSUBNETMASKER 255.255.255.0 BEDIENING LIVESTANDAARD GATEWAY 0.0.0.0 USB GEHEUGENTIJDSVERSCHIL GMT +00:00 SD KAART DRAADLOSSDATUM EN TIJD 2000/1/1 0:00 SNELHEID 12 MMODUS ADHOC SSID wirelessKNL 11ENCRYPTIE WEP 128 bit MAC ETHERNET 00-00-87-56-AC-DAMAC DRAADLOOS 00-00-10-02-00-62
	• Alleen de eerste 16 karakters van de projectnaam worden getoond.• Niets (blanco) wordt getoond in het “NAAM” en “SSID” veld totdat u deze onderdelen instelt. Voor het instellen, gelieve te verwijzen naar 2.5.2 Network Settings (Netwerk Instellingen) van Gebruiksaanwijzing - Netwerk Functies.• De batterij voor de ingebouwde klok zou op kunnen zijn als de klok tijd verliest, zelfs in het geval dat de DATUM EN TIJD juist zijn ingesteld. Vervang de batterij op passende wijze. (58)• MAC draadloos zal niet worden getoond als de NETWORK MODUS is ingesteld op de BEDRAAD zelfs als de draadloze netwerkkaart wordt gebruikt.• IP-ADRES, SUBNETMASKER, STANDAARD GATEWAY geeft “0.0.0.0” weer bij de volgende conditie.(1) Als de NETWERK MODUS is ingesteld op de DRAADLOOS en de draadloze netwerkkaart wordt niet gebruikt.(2) DHCP is SCHK.IN en projector krijgt geen adres van DHCP server.• Niets (blanco) wordt getoond in het “KNL”, “SNELHEID” en “MAC DRAADLOOS” veld in geval van ofwel het niet plaatsen van een draadloze netwerkkaart ofwel selectie van de “BEDRAAD” modus in NETWERK MODUS.• De werkelijke prestatie en instelling zal worden getoond in het “KNL” en “SNELHEID” veld, in plaats van de ingestelde waarde in het MIU INSTELLING menu.

Menu MIU (vervolg)

Onderdeel Beschrijving

SPEC.INST.W.

Selectie van dit onderdeel geeft het SPEC.INST.W. menu weer.Gebruik van de ▲/▼ knoppen om een onderdeel te selecteren, en de ▶ of ENTER-knop van de afstandsbediening om het onderdeel uit te voeren.VERWIJDER ALLES, VERWIJDER SD KAART, VERWIJDER USBKies één van de volgende onderdelen “VERWIJDER ALLES”, “VERWIJDER SD KAART” of “VERWIJDER USB”, dat overeenkomt met de media dat uit de projector wordt gehaald, als u de SD Geheugenkaart of USB geheugen verwijdert. Gebruik de ▲ knop om de procedure uit te voeren om de media te verwijderen.UITVOEREN ⇌ ANNULERENDe “GELUKT” melding zal worden getoond als de media klaar is om te worden verwijderd.Als de “MISLUKT” melding wordt getoond, gelieve de verwijder procedure opnieuw te proberen enkele minuten later.Bij het verwijderen van de draadloze netwerk kaart, schakel de projector uit en haal het netsnoer uit het stopcontact.Zolang als de media gereed is om te worden verwijderd of geen media is geplaatst, zal de “GELUKT” melding worden weergegeven als de verwijder procedure wordt uitgevoerd.MIU HERSTARTGebruik de ▲ knop om de netwerk communicatie te herstarten. De netwerk communicatie zal een keer worden afgesloten en herstart.UITVOEREN ⇌ ANNULERENNa selectie van de UITVOEREN, zou het MIU menu niet kunnen worden bediend voor ongeveer 20 seconden.Als DHCP is SCHK.IN, kan het IP-adres worden veranderd.

Onderhoud

Lamp

Een lamp heeft een eindige levensduur. Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering van beelden of een slechte kleurtoon kunnen veroorzaken. Houd er rekening mee dat elke lamp een andere levensduur heeft, en sommige kunnen al kort nadat u ze in gebruik heeft genomen, springen of doorbranden. Voorbereiden van een nieuwe lamp en snelle vervanging wordt aangeraden. Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer.

Typenummer : DT00781 / DT00821

De lamp vervangen

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
2. Voorbereiden van een nieuwe lamp. Als de projector aan het plafond is bevestigd, of als de lamp kapot, vraag dan uw dealer om de lamp te vervangen.

In het geval u deze zelf vervangt,

1. Maak de schroef (gemenkeerd met pijl) van de lampdeksel los en schuif de lampdeksel naar de zijkant om het te verwijderen.

2. Maak de 2 schroeven (gemarkkeerd met pijl) van de lamp los, en til de lamp langzaam op aan de handvat. Het zou het makkelijk kunnen maken om de lamp eruit te nemen een beetje aan de kant van het bedieningspaneel van de projector.

3. Plaats de nieuwe lamp, en maak de 2 schroeven, die eerder waren losgemaakt, weer stevig vast om het op zijn plaats vast te zetten. Maak de schroef ① eerst vast, vervolgens schroef ②.

4. Schuif de lampdeksel terug op zijn plaats en maak de schroef van de lampdeksel goed vast.

5. Zet de projector aan, en reset de lamptijd met de functie LAMPTIJD in het menu OPT..

(1) Druk op de MENU-knop om het menu weer te geven. (2) Wijs naar "Ga Naar Geavanceerd Menu..." in het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.

(3) Wijs naar "OPT." in de linker kolom van het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.

(4) Wijs naar "LAMPTIJD" met de ▼/▲ knop, druk vervolgens op de ▶ knop. Een dialoog zal verschijnen.

(5) Druk op de ▲ knop om "RESET" te selecteren in de dialoog. Het voert het resetten van de LAMPTIJD uit.

⚠OPGELET ▶ Raak geen enkel binnengedeelte van de projector aan, terwijl de lamp er wordt uitgenomen.

OPMERKING • Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.

Lamp (vervolg)

Lampwaarschuwing

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

⚠ WAARSCHUWING

▶ De projector maakt gebruik van een kwikhoudende lamp kan springen met een luide knal of doorbranden, indien t, wordt vastgepakt als hij heet is of over zijn levensduur bee dat elke lamp een andere levensduur heeft en sommige uit gebruik heeft genomen, springen of doorbranden. Wanneer bovendien mogelijk dat glasscherven in de lampbehuizing budend gas uit de ventilatieopeningen van de projector uittreedt.

glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

▶ Over het weggooien van een lamp: Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten.

• Voor informatie over reclycing van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten).
• Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada).

Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

• Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas de delen binnen in de projector kunnen beschadigen, of verwondingen kunnen veroorzaken bij het vastpakken ervan, probeer dus niet de projector te reinigen of de lamp zelf te vervangen.
• Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.
• Zet, voordat u de lamp vervangt, de projector uit en haal het netsnoer uit het stopcontact, wacht vervolgens tenminste 45 minuten opdat de lamp voldoende is afgekoeld. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

• Maak nooit los behalve de genoemde (gemarkkeerd met een pijl) schroeven.
• Open niet het klepje van de lamp, wanneer de projector is opgehangen van boven. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

• Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Bij het vervangen van de lamp, let er op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

• Gebruik alleen de lamp van het gespecificeerde type.

• Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.
• Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.
• Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Luchtfilter

Gelieve periodiek het luchtfilter te controleren en schoon te maken. Indien de indicatoren of een melding aandringen dat u het luchtfilter vervangt, doe dit dan zo snel mogelijk. Vervang het luchtfilter als het beschadigd of te vies is. Om een nieuw luchtfilter voor te bereiden, neem contact op met uw dealer en vertel het luchtfiltertypenummer.

Typenummer = MU03602

Als u de lamp vervangt, gelieve het luchtfilter te vervangen. Een luchtfilter van het gespecificeerde type zal bijgesloten zijn bij de vervangingslamp voor deze projector.

Het luchtfilter schoonmaken

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2. Gebruik een stofzuiger voor en rond de afdekkap luchtfilter.
3. Terwijl u de projector met één hand ondersteunt, gebruik uw andere hand om de afdekkap luchtfilter naar voren te trekken in de richting van de pijl.

4. Gebruik een stofzuiger voor de filterventilator van de projector. En maak het luchtfilter dat is ingested op een kant van het luchtfilter schoon door een stofzuiger te gebruiken vanaf de andere kant van het luchtfilter. Gelieve het luchtfilter te vervangen als het beschadigd of te vies is. Als het luchtfilter is ingesteld, breng zijn halve maan gesneden deel naar het opgezwollen deel van het filterafdekkapje.

5. Plaats de filter-unit terug in de projector.

6. Zet de projector aan en reset de filtertijd met de functie FILTERTIJD in het SNELMENU.

Het luchtfilter is andersom ingesteld
Opgezwollen deel

Luchtfilter Filterafdekkapje

(1) Druk op de MENU-knop om het menu weer te geven.
(2) Wijs naar "FILTERTIJD" met de ▼/▲ knop, druk vervolgens op de ▶ knop. Een dialoog zal verschijnen.
(3) Druk op de ▲ knop om "RESET" te selecteren in de dialoog. Het voert het resetten van de filtertijd uit.

⚠ WAARSCHUWING ▶ Voor verzorging van het luchtfilter, verzeker u ervan dat het netsnoer niet in het stopkontant zit, laat vervolgens de projector voldoende afkoelen.

▶Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en de afdekkap luchtfilter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶ Het luchtfilter zou periodiek moeten worden schoongemaakt. Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.

OPMERKING • Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfilter.

- De projector zou de de melding als "CONTROLEER LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.

Interne klok batterij

Opraken van de batterij zorgt ervoor dat de klok niet correct werkt. Als de klok niet correct loopt of is gestopt, gelieve de batterij volgens de volgende procedures te vervangen.

Voor de klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

1. Zet de projector uit, en haal het netsnoer uit het stopcontact. Laat de projector voldoende afkoelen.
2. Nadat u zich ervan heeft verzekerd dat de projector voldoende is afgekoeld, trek de sleufdeksel naar voren, een beetje drukkend op de zijde, en haal het van de projector af.
   3 Verwijder de batterijhouder.
   Houd de baterijhouder opening vast met uw nagel of iets anders en haal de batterijhouder langzaam uit de batterij sleuf.
3. Haal de oude batterij uit de batterijhouder.

4. Vervang met een nieuwe batterij.
   Vervang de batterij alleen met een HITACHI MAXELL, Onderdeel No.CR2032. Gebruik van een andere batterij zou kunnen resulteren in een risico van vuur of explosie. Plaats een nieuwe batterij in de batterijhouder. Gelieve u zich ervan te verzekeren dat de + naar boven wijst. Plaast de batterijhouder langzaam in de batterij sleuf totdat u een klik hoort.

5. Sluit de sleufdeksel.

Zet de sleufdeksel terug door de procedure van het verwijderen van de deksel omgekeerd uit te voeren.

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen van de batterij. Laad niet op, demonteer niet en gooi niet in vuur.

Onjuist gebruik kan ook resulteren in het scheuren of lekken, en dat kan leiden tot vuur, letsel en/of vervuiling van de omgeving.

• Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten batterijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen door elkaar.
• Let erop dat plus en min-gaten juist zijn gealigneerd bij het plaatsen van een batteij.
• Houd een batterij buiten het bereik van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Maak geen kortsluiting en soldeer een batterij niet.
• Stop een batterij niet in vuur of water. Houd batterijen op een donkere, koele en droge plek.
• Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddellijk goed af met water.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

OPMERKING • De tijd van de interne klok zal worden gereset als de batterij wordt verwijderd. Gelieve de tijd opnieuw te configureren via het menu of een web browser na vervanging van de batterij.

(2.5.7 Date/Time Settings van de Gebruiksaanwijzing - Netwerk functies)

Andere Verzorging

Binnen in de projector

Om er voor te zorgen dat uw projector veilig gebruikt kan worden, moet u hem ongeveer een keer per jaar laten schoonmaken en controleren door uw lokale dealer.

Onderhoud van de lens

Als de lens onvolkomen, vies of beslagen is, zou dat verslechtering van de weergave-kwaliteit kunnen veroorzaken. Gelieve voor de lens te zorgen, voorzichtig zijnd met het hanteren.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Als u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes de lens af met een lens schoonmaakdoek die in de winkel verkrijgbaar is. Raak de lens nooit met uw hand aan.

Onderhoud van de behuizing en de afstandsbediening

Onjuist onderhoud kan een negatieve invloed hebben, zoals verkleuring, verbladderen van verf, enz.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes af met gaasweefsel of zachte doek.

Als de projector heel vies is, bevochtig een zachte doek met water of een neutraal reinigingsmiddel verdund met water, en wrijf zacht na de doek goed gewringd te hebben. Vervolgens, wrijf zacht met een zachte, droge doek.

⚠ WAARSCHUWING ▶ Vóór het schoonmaken, let erop dat het netsnoer niet in het stopcontact zit, en laat vervolgens de projector voldoende afkoelen. Schoonmaken bij hoge temperatuur van de projector zou een brandwond en/of slecht funtioneren van de projector kunnen veroorzaken.

▶ Probeer nooit zelf de binnenkant van de projector schoon te maken. Dit is zeer gevaarlijk.
▶Vermijd het bevochtigen van de projector of inbrengen van vloeistoffen in de projector. Het zou kunnen resulteren in brand, een electrische schok, en en/of slecht functioneren van de projector.
- Plaats niets met water, schoonmaakmiddel of chemicaliën vlakbij de projector.
- Gebruik geen aërosol of spuitbussen.

⚠ OPGELET ▶Gelieve de projector op de juiste manier schoon te maken conform het volgende. Onjuist schoonmaken zou niet alleen beschadiging kunnen veroorzaken maar ook een negatieve invloed als verkleuring, afbladderen van verf, etc.

• Gebruik geen schoonmaakmiddel of chemicaliën anders dan zoals aangegeven in deze handleiding.
  ▶ Wrijf of veeg niet met harde voorwerpen.

Storingen verhelpen

Als er zich een abnormale omstandigheid zou voordoen, stop onmiddellijk met het gebruik van de projector.

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale omstandigheden voordoen zoals rook, een vreemde lucht, overmatig geluid, beschadigde buitenkant of elementen of kabels, penetratie van vloeistof of andere vreemde materie, enz. In dergelijke gevallen dient u onmiddellijk de stroom uit te schakelen en de stekker uit het stopkontact te halen. Nadat u er zeker van bent dat de rook of lucht gestopt is, dient u contact op te nemen met uw dealer of service-bedrijf.

Anders als er zich een probleem voordoet met de projector, worden de volgende controles en maatregelen aanbevolen voor het aanvragen van reparatie.

Als dit het probleem niet oplost, gelieve contact op te nemen met uw dealer of service bedrijf. Zij zullen u vertellen welke garantie conditie van toepassing is.

Als een bepaald bericht verschijnt, controleer en behandel het volgens de volgende tabel. Hoewel deze meldingen automatisch zullen verdwijnen na enkele minuten, zal het elke keer als de stroom wordt aangedaan weer verschijnen.

Bericht Beschrijving
GEEN INGANGSSIGNAAL***	Er is geen ingangssignaal. Controleer a.u.b. de verbinding van de signaalingang en de status van de signaalbron.
SYNC IS BUITEN BEREIK***fH **kHz fV **Hz	De horizontale en verticale frequentie van het input-signaal is niet binnen het gespecificeerde bereik. Controleer a.u.b. de specificaties van dit apparaat of de specificaties van de signaalbron.
CONTROLEER LUCHTSTROOM	De interne temperatuur is AAN het stijgen. Haal a.u.b. de spanning van het apparaat en geef het apparaat ongeveer 20 minuten de tijd om af te koelen. Schakel, nadat u de volgende punten heeft gecontroleerd, de voeding opnieuw in. Wordt de ventilatieopening geblokkeerd? Is het luchtfilter vuil? Is de omgevingstemperatuur hoger dan 35 graden? Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT.SNELH. in.
HERINNERING*** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE FILTER-ONDERHOUD IS ESSENTIEEL OM DE WAARSCHUWINGSMELDING TE VERWIJDEREN, RESET DE FILTER-TIMER ZIE HANDLEIDING VOOR VERDERE INFORMATIE	Even een waarschuwing vooraf als u het luchtfilter gaat schoonmaken. Schakel onmiddellijk de netvoeding UIT en reinig het luchtfilter op de manier zoals is beschreven in de paragraaf “Luchtfilter” van deze handleiding. Vergeet niet om, wanneer u het luchtfilter heeft gereinigd, de filtertimer te resetten (57).

Informatie over de indicator lampen

Als LAMP, TEMP en POWER indicatoren anders opereren dan normaal, controleer en behandel he volgens de volgende tabel.

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Brandt Oranje	Uitgeschakeld	Uitgeschakeld	De projector staat standby.Gelieve de paragraaf “Voeding AAN/UIT” te raadplegen.
Knippert Groen	Uitgeschakeld	Uitgeschakeld	De projector is aan het opwarmen.Wacht alstublieft.
Brandt Groen	Uitgeschakeld	Uitgeschakeld	De projector staat aan.U kunt normale acties uitvoeren.
Knippert Oranje	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen.Wacht alstublieft.
Knippert Rood	(discreet)	(discreet)	De projector is aan het afkoelen. Er is een fout opgetreden.Wacht alstublieft tot de POWER-indicator stopt met knipperen, en voer vervolgens de juiste maatregel uit om het op te lossen. U kunt hiervoor gebruik maken van de item-beschrijvingen hieronder.
Knippert Rood of Brandt Rood	Brandt Rood	Uitgeschakeld	De lamp gaat niet aan en er is een mogelijkheid dat het interne deel oververhit is geraakt.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als hetzelfde probleem zich voordoet na deze behandeling, dient u de lamp te vervangen. Hiervoor kunt u de paragraaf “Lamp” raadplegen.
Knippert Rood of Brandt Rood	Knippert Rood	Uitgeschakeld	Het lampafdekkapje is niet op de juiste manier aangebracht.Zet de stroom uit, en laat de eenheid voor tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de manier waarop het lampafdekkapje is bevestigd. Na het uitvoeren van enige noodzakelijk onderhoud, zet de stroom opnieuw aan.Als dezelfde indicatie wordt getoond na de behandeling, neem contact op met uw dealer of service bedrijf.
Knippert Rood of Brandt Rood	Uitgeschakeld	Knippert Rood	De koelingsventilator werkt niet.Zet de stroom uit en laat de projector tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er niks van buitenaf in de ventilator is vast komen te zitten, enz. en zet vervolgens het apparaat opnieuw aan. Als hetzelfde bericht wordt getoond na deze behandeling dient u contact op te nemen met uw dealer of service-bedrijf.

(vervolgd op volgende pagina)

Informatie over de indicator lampen (vervolg)

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Knippert Rood of Brandt Rood	Uitgeschakeld	Brandt Rood	Het is mogelijk dat de temperatuur binnenin de behuizing te hoog is opgelopen.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT.SNELH. in.
Brandt Groen	Knipperen gelijktijdig Rood		Het is tijd om het luchtfilter schoon te maken.Schakel onmiddellijk de stroom uit en maak het luchtfilter schoon of vervang deze. Hiervoor kunt u de paragraaf “Luchtfilter” raadplegen. Na het schoonmaken of veranderen van het luchtfilter, gelieve er op te letten de filter timer te resetten. Schakel na de behandeling de stroom weer AAN.
Brandt Groen	Knipperen afwisselend Rood		Er is een mogelijkheid dat het interne gedeelte te koud is geworden.Gelieve het apparaat te gebruiken binnen de gebruikstemperatuurparameters (5°C tot 35°C). Na de behandeling, zet de stroom weer op AAN.
Knippert Groen gedurende ong. 3 seconden	Uitgeschakeld	Uitgeschakeld	Tenminste 1 “Power ON “ schema wordt opgeslagen in de projector.(Gelieve te verwijzen naar de Gebruiksaanwijzing-Netwerk Functies: Schema Instellingen voor meer informatie.)

OPMERKING • Als het interne deel oververhit raakt, om veiligheidsredenen, wordt de projector automatisch uitgeschakeld, en de indicator lampen zouden ook uit kunnen gaan. In een dergelijk geval, haal het netsnoer uit het stopcontact, en wacht tenminste 45 minuten. Nadat de projector voldoende is afgekoeld, dient u de bevestiging van de lamp en lampdeksel te controleren, en schakel vervolgens het apparaat opnieuw aan.

De projector uitschakelen

Alleen als de projector niet kan worden uitgedaan volgens de normale procedure (14), gelieve de aan/uit-schakelaar in te drukken met een pin of iets dergelijks, en haal de stekker uit het stopcontact. Voor het opnieuw aan te zetten, wacht opnieuw 10 minuten om de projector te laten afkoelen.

Resetten van alle instellingen

Als het moeilijk is om foute instellingen te corrigeren, kan de FABRIEKSRESET functie van het SPEC.INST.W. onderdeel in het OPT. menu (42) alle instellingen resetten (behalve TAAL, FILTERTIJD, LAMPTIJD, FILTERMELDING, MIU en etc.) naar de standaard fabrieksinstelling.

Verschijnselen die gemakkelijk aangezien worden als defecten

Over het verschijnsel dat wordt aangezien als machine-defect, controleer en behandel het volgens de volgende tabel.

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Het apparaat krijgt geen spanning.	Het netsnoer zit niet in het stopcontact.Sluit op de juiste wijze het netsnoer aan.	11
	De hoofdstroom is onderbroken gedurend het gebruik door bijvoorbeeld een stroomstoring (blackout), enz.Gelieve de stekker uit het stopkontact te halen, en laat de projector tenminste 10 minuten afkoelen, schakel vervolgens opniew de stroom in.	11, 14
	Of er is geen lamp en/of geen lamp-afdekkapje, of ze zijn beiden niet op de juiste manier bevestigd.Gelieve de projector uit te zetten en het netsnoer uit het stopcontact te halen, en laat vervolgens de projector tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de bevestiging van de lamp en het lamp-afdekkapje, en zet vervolgens het apparaat weer aan.	55
Geen geluid of beeld.	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	8
	Signaal-bron werkt niet op de juiste manier.Stel de signaal-bron component op de juiste manier in. Hiervoor kunt u de gebruiksaanwijzing van de bron-component raadplegen.	-
	De ingangsomschakelingen zijn verkeerd ingesteld.Selecteer het ingangssignaal en de juiste instellingen.	15, 16
Er wordt geen geluid geproduceerd.	De bedrading is niet correct aangesloten.Sluit de audiokabels op de juiste manier aan.	8
	De geluidsweergave is tijdelijk uitgeschakeld (MUTE).Schakel de geluidsweergave weer in met de MUTE of VOLUME-knop op de afstandsbediening.	15
	Het volume staat heel erg laag.Zet het volume op een hoger niveau via het menu of met de afstandsbediening.	15
	De AUDIO-instelling is niet correct.Stel de AUDIO correct in het INSTELLING menu in.	33
Foto’s worden niet getoond.	Het lens-afdekkapje is bevestigd.Haal het lenskapje eraf.	14
	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	8

(vervolgd op volgende pagina)

Verschijnselen die gemakkelijk aangezien worden als defecten (vervolg)

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Foto's worden niet getoond. (vervolg)	De helderheid staat op een heel laag niveau.Zet HELDER op een hoger niveau met de menu-functie of de afstandsbediening.	23, 24
	De computer kan de projector niet als plug-and-play monitor vinden.Controleer of de computer een plug-and-play monitor kan vinden met een andere plug-and-play monitor.	9
	Het BLANCO scherm wordt weergegeven.Druk op de BLANK-knop van de afstandsbediening.	20
De videoweergave wordt stilgezet.	De FOTO functie is ingeschakeld.Druk op de FREEZE-knop toets om de normale weergave te herstellen.	20
De kleuren vervagen geleidelijk.	De kleur-instellingen zijn niet correct.Voer beeldaanpassingen uit door de instellingen van KLEURTEMP, KLEUR, TINT en/of KLROMVANG te veranderen, met de menu-functies.	23, 25, 29
	KLROMVANG instelling is niet beschikbaarVerander de KLROMVANG instelling naar AUTO, RGB, SMPTE240, REC709 of REC601.	29
Het beeld ziet er donker uit.	De helderheid en/of contrast staan op een heel erg laag niveau.Zet de HELDER en/of CONTRAST-instellingen op een hoger niveau, gebruik makend van de menu-functie.	23, 24
	De FLUISTER-funcite staat aan.Selecteer NORMAAL voor het onderdeel STIL FUNC. in het menu INSTELLING.	23, 33
	De lamp nadert het einde van zijn productieve levensduur.Vervang de lamp.	55
Het beeld is onscherp.	Of de focus-instellingen en/of de horizontale fase-instellingen staan niet goed.Pas de focus met de focus ring aan, en/of H FASE met de menu-functie.	17, 28
	De lens is vies of wazig.Maak de lens schoon. Hiervoor kunt u de paragraaf “Onderhoud Van De Lens” raadplegen.	59

OPMERKING • Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Technische gegevens

Onderwerp Technische gegevens
Productnaam		LCD (vloeibare kristallen)
LCD-paneel	Paneelgrootte	1,6 cm (0,63 type)
	Aandrijfsysteem	TFT actieve matrix
	Aantalbeeldpunten	786.432 beeldpunten (1024 horizontaal x 768 verticaal)
Lens		Zoomlens F=1,8 ~ 1,9 f=16,4 ~ 19,7 mm
Lamp		160W UHB190W UHP
Luidspreker 1 W x1
Stroomvoorziening		AC100-120V wisselstroom, 2,8A, AC220-240V wisselstroom, 1,4AAC100-120V wisselstroom, 3,4A, AC220-240V wisselstroom, 1,7A
Stroomverbruik		250 W310 W
Temperatuurbereik 5 ~ 35°C (bedrijfstemperatuur)
Afmetingen		274 (B) x 65 (H) x 205 (D) mm* Exclusief uitstekende onderdelen. Gelieve het volgende figuur te raadplegen.
Gewicht (massa) 1,8 kg
Poorten		Computer input poortAudio input/output poortCOMPUTER IN AUDIO IN ......Stereo mini x1......D-sub 15 pin mini x1AUDIO OUT ......Stereo mini x1Video input poorts-AnderenS-VIDEO ......S-video x1USB STORAGE ......USB-A x1VIDEO ......video x1SD kaart ......SD kaart-slot x1USB ......USB-B x1LAN ...... RJ45 x1
Los verkrijgbare onderdelen		Lamp:DT00781DT00821Luchtfilter: MU03602* Overleg alstublieft met uw dealer.

[eenheid: mm]

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekerde is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

Trek de
stekker uit het stopcontact.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.

Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.

- Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.

- Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.

- Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.

- Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn. Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

• Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.
• Gebruik geen luchtbevochtiger in de buurt van de projector.

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

• Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk.
• Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.
• Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.
• Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.
• Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Vermijd Magnetische velden.

Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)

Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.

Veiligheidsmaatregelen (vervolg)

LET OP

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Trek de stekker uit het stopcontact.

Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

• Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Over hulponderdelen.

De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.

• Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
• Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

• Schakel eerst de projector in en dan de computer of videorecorder.
• Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten.

Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada)

Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type.

- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Projector

CPX2/CPX6

Gebruiksaanwijzing - Netwerk Functies

Deze handleiding is alleen bedoeld om de Netwerk Functies uit te leggen.

⚠ WAARSCHUWING • Lezes de 'Gebruiksaanwijzing-Veiligheidshandleiding' en deze handleidingen aandachtig door zodat u het apparaat correct kunt gebruiken. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

ERKENNING HANDELSMERK

- Windows is een geregistreerd handelsmerk van Microsoft Corporation. Alle andere handelsmerken zijn eigendom van de betreffende eigenaars.

Inhoud

OPGELET 3

1. Hoofdfuncties.... 5

1.1 LIVE MODUS 5
1.2 PRESENTATIE ZONDER PC 6

2. Verbinding uitrusting en netwerk instellingen 8

2.1 Vereiste uitrusting 8
2.2 Netwerk verbinding met de "One-Click" communicatie functie ..... 8
2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – ...... 10

2.3.1 Verbinding uitrusting 10
2.3.2 Netwerk instellingen 11
2.3.3 "Internet-opties" instelling 14
2.3.4 Controleer verbinding 15

2.4 Handmatige netwerk connectie instelling - Draadloze LAN - ...... 16

2.4.1 Voorbereiding voor draadloze LAN verbinding 16
2.4.2 Instellen van draadloze LAN verbinding 17

2.5 Configuratie en Bediening van de projector via een web browser 19

2.5.1 Network Information (Netwerk Informatie) 22
2.5.2 Network Settings (Netwerk Instellingen) 23
2.5.3 Port Settings (Poort Instellingen) 25
2.5.4 Mail Settings (Mail Instellingen) 26
2.5.5 Alert Settings (Alert Instellingen) 27
2.5.6 Schedule Settings (Schema Instellingen) 29
2.5.7 Date/Time Settings (Datum/Tijd Instellingen) 31
2.5.8 Security Settings (Veiligheid Instellingen) 33
2.5.9 Projector Control (Projector Bediening) 35
2.5.10 Projector Status (Projector Status) 38
2.5.11 Network Restart (Netwerk Herstart) 38
2.5.12 Logoff 38

2.6 Gebruik van de Web [Remote Control] 39

3. Gebruik van Projector software - Basis - 41

3.1 Gebruik van "MIU Live Viewer" 41

3.1.1 Installatie van "MIU Live Viewer" 41
3.1.2 Software Installatie Procedure 42
3.1.3 Uitleg van "MIU Live Viewer" 43
3.1.4 Gebruik van "MIU Live Viewer" – Basis – 47

3.2 Gebruik van "PRESENTATIE ZONDER PC" – Basis – 50

4. Gebruik van de projector - Geavanceerd - 52

4.1 Gebruik van "MIU Live Viewer" – Geavanceerd – 52

4.1.1 Verbind meerdere PCs aan een projector (Multiple PC verbinding) 52

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – ...... 54

4.2.1 Duimnagel Modus 55
4.2.2 Volledig Scherm Modus 57
4.2.3 Slide Show Modus 59
4.2.4 Directory Boom Structuur 61
4.2.5 "PRESENTATIE ZONDER PC" fout-meldingen 64

4.3 Speellijst 65

4.4 E-mail Berichten 66
4.5 Projector Management met SNMP 68
4.6 Gebeurtenis Programming 69
4.7 e-SHOT (Stilstaand Beeld Overdracht) Weergave 72
4.8 Commando Bediening via het Netwerk 73

5. Storingen verhelpen 75

[Restrictie in termen van plaatsen of uithalen van de geheugenkaart en draadloze netwerkkaart] Haal de geheugenkaart en de draadloze netwerkkaart er niet uit terwijl de stroom is ingeschakeld. De geheugenkaart kan er worden uitgehaald alleen terwijl de kaart toegang LED uit is. Kies een van de volgende onderdelen "VERWIJDER ALLES", "VERWIJDER SD KAART" of "VERWIJDER USB", dat overeenkomt met de media dat uit de projector wordt gehaald, als u de SD kaart of USB geheugen verwijdert. Het onderdeel kan worden gevonden in het menu "MIU → SPEC.INST.W (MIU Menu van de Gebruiksaanwijzing - Gebruikershandleiding)

OPGELET

■ De bijgesloten IEEE802.11b/g draadloze netwerkkaart gebruikt de 2.4GHz radio frequentie band. U heeft geen radio-licentie nodig om deze kaart te gebruiken, maar u zou bewust moeten zijn van het volgende:

• GEBRUIK NIET VLAKBIJ HET VOLGENDE!

• Magnetrons
• Industriele, wetenschappelijke of medische apparaten
  • Aangwezen laag vermogen radiostations
  • Terreinen van radiostations

Gebruik van de draadloze netwerkkaart als hierboven zou kunnen resulteren in radio storing, dat op haar beurt zou kunnen resulteren in een afname van communicatie-snelheid en zelfs volledig verlies van communicatie.

• Afhankelijk van de locatie waar u de draadloze netwerkkaart probeert te gebruiken, er zou storing met de radiogolven kunnen zijn, dat zou kunnen resulteren in een afname van communicatie-snelheid en zelfs volledig verlies van communicatie. Met name, gelieve er bewust van te zijn dat gebruik van de draadloze netwerkkaart in locaties met versterkt staal, andere metalen en beton storing zou kunnen veroorzaken met radio-communicatie.
• Beschikbare Kanalen

De draadloze netwerkkaart gebruikt de 2.4GHz radio frequentie-band, maar afhankelijk van het land of regio waar u zich bevindt, zou u slechts een paar kanalen kunnen gebruiken. Gelieve naar volgende tabel te verwijzen om te bevestigen waar en met welke kanalen u de bijgesloten IEEE802.11b/g draadloze netwerkkaart zou kunnen gebruiken. Gelieve u dealer te raadplegen over de landen die niet zijn opgenomen in de tabel.

Land of Regio Beschikbare Kanalen
Japan 1 tot 11
VS 1 tot 11
Taiwan 1 tot 11
Canada 1 tot 11
GB, Spanje, Duitsland, Italie, Oostenrijk, Zwitserland, Belgie, Zweden, Nederland, Portugal, Denemarken, Finland, Griekenland, Noorwegen, Frankrijk, Ierland, Luxemburg, IJsland	1 tot 11

- U mag niet de draadloze netwerkkaart meenemen naar landen die niet zijn opgenomen hierboven omdat er een mogelijkheid is dat gebruik van de draadloze netwerkkaart zou kunnen leiden tot een overtreding van de gevestigde radio-wetten.

CE 0560 ⚠

De fabrikant (Gemtek) verklaart hierbij dat deze uitrusting (SD draadloze netwerkkaart), model SD-Link11g in overeenstemming is met de essentiele vereisten en andere relevante voorzieningen van Richtlijn 1999/5/EC.

1. Hoofdfuncties

1.1 LIVE MODUS (Beelden projecteren van een PC)

De MIU (Multi Information processing Unit) schakelt "Draadloze presentatie" in door LIVE MODUS te kiezen.

De LIVE MODUS geeft u een mogelijkheid om eenzelfde beeld weer te geven dat wordt getoond op de PC door het netwerk, door gebruik te maken van een applicatie programma "MIU Live Viewer". (Fig.1.1.a)

De "MIU Live Viewer" vangt het PC scherm beeld en stuurt het naar de projector door de vaste LAN of draadloze LAN verbinding. (Verwijs naar onderdeel 3 voor details.)

Fig. 1.1.a "MIU Live Viewer" zendt een vastgezet beeld uit naar de projector via een draadloze LAN verbinding

Een projector kan worden verbonden met ten hoogste 4 PCs die "MIU Live Viewer" gebruiken. (52)

1.2 PRESENTATIE ZONDER PC (Geef de beelden opgeslagen op SD Geheugenkaart/USB geheugen weer.)

De MIU schakelt "PRESENTATIE ZONDER PC" in door het kiezen van ZONDER PC functie. (Fig. 1.2.a) De ZONDER PC functie schakelt het weergeven van beelden die zijn opgeslagen op de SD Geheugenkaart of USB geheugen in. De "PRESENTATIE ZONDER PC" heeft 4 types van weergave modi.

1) Duimnagel Modus: Weergave duimnagels van opgeslagen beelden in SD Geheugenkaart of USB geheugen. (Van nu af aan, wordt het genoemd "geheugenkaart" als SD Geheugenkaart en USB geheugen gecombineerd.)
2) Volledige Scherm Modus: Weergave geselecteerd beeld of film in de volledige scherm modus.
3) Slide Show Modus: Weergave beelden als slide show modus met zekere interval.
4) Directory Boom Structuur: Weergave bestanden en folders die zijn opgeslagen in geheugenkaart als directory boom weergave.

• SD Geheugenkaart
• USB Geheugen (USB flash geheugen, USB harde schijven en USB geheugenkaart lezers)

OPMERKING • USB geheugenlezer (adapter) wordt niet ondersteund (als de adapter erkent als meerdere apparaten zijn verbonden).

- De ondersteunde formatten zijn FAT 12, FAT 16(FAT) en FAT 32. NTFS wordt niet ondersteund.

- USB hub wordt niet ondersteund.

Fig. 1.2.a "PRESENTATIE ZONDER PC"

"PRESENTATIE ZONDER PC" kan worden bediend met de IR Afst.b. of de knoppen op de projector (54).

U kunt ook bedienen met de Web afstandsbediening, als getoond in Fig. 1.2.b, die selectie van beelden mogelijk maakt, schakelen van pagina's en schakelen van weergave-modi. Web afstandsbediening schakelt ook de modus tussen "LIVE MODUS" en "PRESENTATIE ZONDER PC". (39)

1.2 PRESENTATIE ZONDER PC (Geef de beelden opgeslagen op SD Geheugenkaart/USB geheugen weer.) (Vervolg)(Vervolg)

Fig. 1.2.b Web [Remote Control]

OPMERKING • Er zijn verschillende benaming limitaties voor de folders en bestanden.

(1) Alphanumerieke en Japanse karakters worden ondersteund als de taalinstelling Japans is.
(2) Alphanumerieke en Latijn-1 karakters worden ondersteund als de taalinstelling NIET Japans is.

- De bestanden zouden niet kunnen worden binnen gegaag afhankelijk van het type USB harde schijf, USB geheugen en USB kaartlezer.

- Het wordt aanbevolen om een externe stroomtoevoer kabel te gebruiken als de USB harde schijf drive de stroomkabel heeft.

2. Verbinding uitrusting en netwerk instellingen

2.1 Vereiste uitrusting

De volgende uitrusting is vereist voor verbinding tussen 1 projector en 1 PC.

Verbinding tussen 1 projector en meerdere PCs is beschreven in paragraaf 4.1.

Projector

PC: 1 set ("MIU Live Viewer" installatie is vereist voor "LIVE MODUS" gebruik.)

IEEE802.11b/g draadloze LAN uitrusting is vereist.

Afhankelijk van het type van draadloze netwerkkaart en PC die u gebruikt, de projector zou niet juist kunnen communiceren met uw PC, zelfs als de PC die u gebruikt is uitgerust met ingebouwde draadloze LAN functie.

Om communicatie problemen te verwijderen, gelieve een Wi-Fi gecertificeerde draadloze netwerkkaart aan te schaffen.

LAN kabel (vereist voor vast verbinding)*1

SDIO Wi-Fi LAN kaart (vereist voor draadloze verbinding)*2

SD Geheugenkaart of USB geheugen (vereist voor "PRESENTATIE ZONDER PC")

*1: Als een projector en een PC zijn verbonden, gebruik een CAT-5 (of hoger) LAN kabel.

*2: Toegangspunt is vereist als de draadloze LAN verbinding wordt gebruikt als Infrastructuur modus.

2.2 Netwerk verbinding met de "One-Click" communicatie functie

Deze paragraaf legt uit hoe een netwerk verbinding te maken met de "One-Click" communicatie functie. Deze functie maakt het proces van het maken van een netwerk verbinding tussen een PC en de projector makkelijker en vereist geen ingewikkelde instellingen als IP-adres en SSID.

* Deze functie kan niet worden gebruikt als meerdere PCs of meerdere projectors worden verbonden.
* Het systeem van Windows2000 Professional Service Pack 4 of Windows XP en de beheerder authoriteit zijn vereist om de "One-Click-Communicatie" functie te gebruiken. (met beheerder authoriteit)
* Deze functie werkt alleen als de network instellingen van de projector hetzelfde zijn als de standaard fabrieksinstellingen.
* Deze functie zou niet kunnen werken bij sommige draadloze LAN drivers.

Als "One-Click" communicatie niet kan verbinden, zet de verbinding handmatig op.

(10, 16 en verwijs naar de Gebruiksaanwijzingen van uw PC en draadloze apparaten.)

[Vaste LAN verbinding]

1) Als projector netwerk instellingen zoals IP-adres en subnetmasker worden veranderd, dan moet de projector worden gereset naar de standaard netwerk instellingen.

① Druk op de MENU knop op de afstandsbediening of de ▲/▼/◄/► knop op het numeriek toetsenbord. Vervolgens zal het OSD menu worden weergegeven. Als SNELMENU wordt weergegeven, verander het menu naar Geavanceerd Menu.

2.2 Netwerk verbinding met de "One-Click" communicatie functie (Vervolg)

② Selecteer het "MIU" menu met de ▲/▼ knoppen.

③ Druk op de RESET knop van afstandsbediening. Vervolgens zal RESET Menu worden weergegeven.

④ Druk op de ▲ knop om de netwerk instellingen te resetten.

OPMERKING • SSID, WEP Toets zal worden ingesteld op standaard fabrieksinstellingen. • Als u deze onderdelen wilt instellen, gelieve de Web browser opnieuw in te stellen (19).

2) Verbind een PC en de projector met een LAN kabel om het voor communicatie voor te bereiden.

* In geval van verbinding met een bestaand netwerk, neem contact op met uw netwerkbeheerder.

3) Start "MIU Live Viewer" en het venster in Fig. 2.2.a zal verschijnen. (41)

Fig. 2.2.a "MIU Live Viewer" hoofdvenster

2.2 Netwerk verbinding met de "One-Click" communicatie functie (Vervolg)

4) Klik de [One-Click] knop in Fig. 2.2.a, dan zal de projector worden gevonden. En de vastzetten start knop ▶wordt geactiveerd, vervolgens zal de werkelijke tijd weergave automatisch worden gestart.

[Draadloze LAN verbinding]

1) Als de projector netwerk instellingen zoals IP adres en subnetmasker worden veranderd, moet de projector worden gereset naar de standaard netwerkinstellingen. (8)
2) In het geval dat een IEEE802.11b/g draadloos LAN apparaat is ingebouwd in de PC, maak de LAN geldig en de andere netwerk-verbindingen ongeldig. Als er geen draadloos LAN apparaat is ingebouwd in de PC, verbind een IEEE802.11b/g draadloos LAN apparaat en installeer de apparaat driver op de PC. (Verwijs naar de gebruiksaanwijzing voor draadloos LAN apparaat details.)
3) Start "MIU Live Viewer" op, vervolgens verschijnt het venster (Fig. 2.2.a).
4) Klik de [One-Click] knop in Fig. 2.2.a, dan zal de projector worden gevonden. En de vastzetten start knop wordt geactiveerd, vervolgens zal de werkelijke tijd weergave automatisch worden gestart.

2.3 Handmatige netwerk verbinding instellingen - Vaste LAN -

De netwerk verbinding zal handmatig moeten worden opgezet als het IP-adres of SSID moeten worden ingesteld op iets anders dan de standaard fabrieksinstellingen.

Deze paragraaf legt uit hoe de netwerk verbinding handmatig op te zetten.

2.3.1 Verbinding uitrusting

Als eerste, verbind projector en PC met vaste LAN verbinding om de PC instelling en verbinding status te controleren. De volgende paragraaf legt de PC instellingen uit. Verbind de projector met een LAN kabel om het voor te bereiden voor communicatie met de PC.

* Neem contact op met uw netwerkbeheerder bij verbinding aan een bestaand netwerk.

Tenslotte, doe de projector aan. Dit voltooit de verbinding van uitrusting.

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)(Vervolg)

2.3.2 Netwerk instellingen

Deze paragraaf legt netwerk verbinding instellingen voor Windows XP en Internet Explorer uit.

1) Log in in Windows XP met beheerder authoriteit. (*)
2) Open het "Configuratiescherm" van het "Start" menu.
3) Open "Netwerk- en Internet-verbindingen" in het "Configuratiescherm".(Fig.
2.3.2.a)

* Een account met beheerder authoriteit is een account die toegang heeft tot alle functies.

Fig. 2.3.2.a "Netwerk- en Internet-verbindingen" venster

4) Open "Netwerkverbindingen". (Fig. 2.3.2.b)

Fig. 2.3.2.b "Netwerkverbindingen" venster

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)(Vervolg)

5) Als meer dan 1 bruikbaar netwerk apparaat bestaat, stel alleen het apparaat in dat u wilt gebruiken als "Geldig" en de rest van de apparaten als "Ongeldig". (In dit geval, "LAN-verbinding" zou moeten worden geselecteerd.)
6) Open het "Eigenschappen voor LAN-verbinding" venster. (Fig. 2.3.2.c)

Fig. 2.3.2.c "Eigenschappen voor LAN-verbinding" venster

7) Stel "TCP/IP" in als het gebruikte protocol en open het "Eigenschappen voor Internet-protocol (TCP/IP)" venster.

Fig. 2.3.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" venster

8) Stel het "IP-adres", "Subnetmasker" en "Standaard-gateway" voor de PC in.

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)(Vervolg)

[Over IP-adressen]

Netwerk adres van PC IP-adres zou normaal kunnen zijn met degene van de projector maar het PC totale IP-adres zou niet moeten worden overlapt met andere genetwerkte uitrustingen.

Bijvoorbeeld, de intiële instellingen van de projector zijn als volgt:

IP-adres: 192.168.1.10

Subnetmasker: 255.255.255.0

Daarom, specificeer het IP-adres van de PC als volgt:

IP-adres: 192.168.1.xxx (een decimaal nummer zou moeten worden ingevoerd op de plek van xxx)

Subnetmasker: 255.255.255.0

Selecteer een nummer van 1 tot 254 voor "xxx" dat geen overlap heeft met andere netwerk apparaten. In dit geval, omdat de projector het IP-adres "192.168.1.10" heeft, zou het xxx deel van het IP-adres van de PC moeten worden gespecificeerd als een nummer van 1 tot 254 maar niet 10 omdat het wordt gebruikt door de projector.

Het IP-adres van de projector kan worden veranderd met de configuratie utiliteit.

(19)

* "0.0.0.0" kan niet worden ingesteld als IP-adres.

Als het netwerk een DHCP server heeft, is het mogelijk voor de projector om automatisch te worden toegewezen aan een IP-adres.

Als de projector en de PC op hetzelfde netwerk zijn (bijv. het netwerk adres is hetzelfde), kan de standaard gateway leeg worden gelaten.

* DHCP is een afkorting van "Dynamic Host Configuration Protocol", en zijn functie is om voor de noodzakelijke netwerk instellingen te zorgen zoals IP-adressen van de DHCP server tot netwerk klanten. Servers uitgerust met DHCP functie worden DHCP servers genoemd.

* Als de projector en PC op andere netwerken zijn is het noodzakelijk om de standaard gateway in te stellen. Neem contact op met uw netwerkbeheerder voor meer informatie.

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)(Vervolg)

2.3.3 "Internet-opties" instelling

1) Klik "Internet-opties" in "Netwerk- en Internet-verbindingen" venster (Fig. 2.3.3.a) om het "Eigenschappen voor Internet" venster te openen. (Fig. 2.3.3.b)

Fig. 2.3.3.a "Netwerk- en Internet-verbindingen" venster

Fig. 2.3.3.b "Eigenschappen voor Internet" venster

2) Klik de "Verbindingen" tab en klik dan de [LAN-instellingen] knop om de "LAN-instellingen" te openen. (Fig. 2.3.3.c)

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)(Vervolg)

Fig. 2.3.3.c "LAN-instellingen" venster

3) Haal het vinkje weg uit alle vakjes in het "LAN-instellingen" venster. (Fig. 2.3.3.c)

2.3.4 Controleer verbinding

1) Start de browser op de PC en specificeer de volgende URL, klik vervolgens de "Go" knop.

URL: http://projector IP-adres/

Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 is, zal de URL zijn URL: http://192.168.1.10/

2) Als het scherm in Fig. 2.3.4 verschijnt na het invoeren van uw ID en paswoord was de verbinding succesvol. Als verbinding mislukt controleer of de kabelverbindingen en instellingen juist zijn geconfigureerd.

2.4 Handmatige netwerk connectie instelling - Draadloze LAN -

Door installatie SD-Link11g kaart, PC en projector kunnen communiceren in zowel AD-HOC en INFRASTRUCTUUR modi.

Handmatig opzetten van een draadloze LAN verbinding.

2.4.1 Voorbereiding voor draadloze LAN verbinding

Fig. 2.4.1.a Communicatie zonder een toegangspunt (Ad-Hoc)

Fig. 2.4.1.b Communicatie met een toegangspunt (INFRASTRUCTURE)

* [Ad-Hoc] modus is een draadloze LAN communicatie methode die geen toegangspunt om te communiceren vereist.
* [INFRASTRUCTURE] modus is een draadloze LAN communicatie methode die een toegangspunt om te communiceren vereist. Deze modus is efficienter voor grotere aantallen van uitrusting.
Neem contact op met uw netwerkbeheerder bij verbinding met een bestaand netwerk.

Ten eerste, plaats de SD draadloze netwerk kaart in de SD kaart sleuf (Gebruik van een SD kaart van de Gebruiksaanwijzing - Gebruikershandleiding).

Vervolgens, maak voorbereidingen voor de PC voor draadloze communicatie. Als de PC een ingebouwd IEEE802.11b/g draadloos LAN apparaat heeft, maak de LAN geldig en alle andere netwerk verbindingen ongeldig. Als de PC geen ingebouwd draadloos LAN apparaat heeft, verbindt een IEEE802.11b/g draadloos LAN apparaat aan de PC en installeer de drivers voor het apparaat. (Verwijs naar de gebruiksaanwijzing van het draadloze LAN apparaat voor details.)

2.4 Handmatige netwerk connectie instelling – Draadloze LAN – (Vervolg)(Vervolg)

2.4.2 Instellen van draadloze LAN verbinding

Gebruik van de standaard Windows XP draadloze LAN utiliteit.

De initiele instellingen van de Draadloze LAN van de projector zijn als volgt:

Bediening verbinding : Ad-Hoc
SSID : wireless
Kanaal : 1knl
Encryptie kwalificatie : Geen
Communicatie snelheid : AUTOM.
IP-adres : 192.168.1.10

* Deze instellingen kunnen worden veranderd. Gebruik de configuratie utiliteit of menu om ze te veranderen. (19)

1) Open "Netwerkverbindingen". (Fig. 2.4.2.a)

Fig. 2.4.2.a "Netwerkverbindingen"

2) Stel de "Draadloze netwerkverbinding" in op "Geldig" en alle andere netwerk apparaten op "Ongeldig".
3) Open het "Eigenschappen voor Draadloze netwerkverbinding" venster. (Fig. 2.4.2.b)

Fig. 2.4.2.b "Eigenschappen voor Draadloze netwerkverbinding" venster (1)

2.4 Handmatige netwerk connectie instelling – Draadloze LAN – (Vervolg)(Vervolg)

4) Stel "TCP/IP" in als het gebruikte protocol en open het "Internet Protocol (TCP/IP) Properties" venster. Stel het IP-adres en andere instellingen op dezelfde manier in zoals zij zijn ingesteld voor vaste LAN verbinding. (12)

5) Klik de "Draadloze netwerken" tab. (Fig. 2.4.2.c)

Fig. 2.4.2.c "Eigenschappen voor Draadloze netwerkverbinding" venster (2)

6) Controleer "Draadloos netwerk automatisch configureren" in het "Eigenschappen voor Draadloze netwerkverbinding" venster.

7) Klik de [Toevoegen] knop onder "Voorkeursnetwerken" in het "Eigenschappen voor Draadloze netwerkverbinding" venster (Fig. 2.4.2.c) om het "Eigenschappen voor draadloos netwerk" venster te openen. (Fig. 4.2.d)

Fig. 4.2.d "Eigenschappen voor draadloos netwerk" venster

2.4 Handmatige netwerk connectie instelling – Draadloze LAN – (Vervolg)(Vervolg)

8) Stel elk onderdeel als volgt in.

Netwerknaam (SSID): wireless

Gegevenscodering: Uitgeschakeld (Standaard instelling is niet ingeschakeld.)

* Deze uitleg is voor standaard projector instellingen. Als een toegangspunt of data encryptie wordt gebruikt, zullen de instellingen anders dienen te worden geconfigureerd. (Verwijs naar de gebruiksaanwijzingen van de PC en het draadloze LAN apparaat voor details.)

* Neem contact op met uw netwerkbeheerder bij het verbinden met een bestaand netwerk.

2.5 Configuratie en Bediening van de projector via een web browser

U kunt de projector aanpassen of bedienen via een netwerk van een web browser op een PC die is verbonden aan hetzelfde netwerk.

OPMERKING • Internet Explorer 5.5 or hoger is veriest.

• Als JavaScript niet ingeschakeld is in uw web browser configuratie, moet u JavaScript inschakelen om projector web pagina's goed te gebruiken. Zie de Help files voor uw web browser voor details over hoe u JavaScript kunt inschakelen.
• Als de projector wordt losgekoppeld van het netwerk gedurende ong. 50 seconden, zal het systeem automatisch uitloggen. Gelieve opnieuw inte loggen om bedieningen te continueren via een web browser.
• Nadat u bent ingelogd, zal een klein wit venster verschijnen achter het hoofdvenster bediening. Gelieve dit kleine, witte venster niet te sluiten. Als dit venster wordt gesloten, zal het systeem automatisch uitloggen na een bepaalde tijd zelfs als er geen bediening wordt uitgevoerd.

Het kleine, witte venster zal sluiten als het hoofdvenster bediening is gesloten.

- Het kleine, witte venster zou kunnen worden beschouwd als een pop-up en worden geblokkeerd als u Windows XP Service Pack 2 of andere beveiligingssoftware gebruikt.

Als Service Pack 2 het venster blokkeert zal de volgende melding verschijnen: "Er wordt een pop-up geblokkeerd. Klik hier als u deze pop-up of extra opties wilt weergeven..."

Gelieve "Pop-ups tijdelijk toestaan" of "Pop-ups van deze website altijd toestaan..." te selecteren om het venster open te laten gaan.

- Het wordt aanbevolen dat alle web browser updates worden geïnstalleerd. Het wordt met name aanbevolen dat alle gebruikers van Internet Explorer op een Microsoft Windows versie eerder dan Windows XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren of de web browser interface zou niet correct kunnen worden weergegeven.

En bij gebruik van een oudere versie van Internet Explorer, zal de browser tijdens bediening na 50 seconden uitlogggen.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

Bij con guratie of bediening van de projector via een web browser, zijn een ID en paswoord vereist. Er zijn twee types IDs, Beheerder IDs en Gebruiker IDs. De volgende diagram beschrijft de verschillen tussen gebruiker en beheerder IDs.

Onderdeel Bediening		Beheerder ID	Gebruiker ID
Network Information	Toont de huidige netwerk con guratie instellingen van de projector.	√	√
Network Settings	Toont en con gureert de netwerk instellingen.	√ N/A
Port Settings	Toont en con gureert de communicatie-poort instellingen.	√ N/A
Mail Settings	Toont en con gureert de e-mail adressering instellingen.	√ N/A
Alert Settings	Toont en con gureert de storing & waarschuwing berichten.	√ N/A
Schedule Settings	Toont en con gureert de programmering instellingen.	√ N/A
Date/Time Settings	Toont en con gureert de tatum en instellingen.	tijd √ N/A
Security Settings	Toont en con gureert de paswoorden en andere veiligheidsinstellingen.	√ N/A
Projector Control Bedient de projector. √ √
Remote Control Bedient de projector met IR Afst.b. √ √
Projector Status	Toont en con gureert de huidige projector status.	√	√
Network Restart	Herstart de netwerk-verbinding van de projector.	√ N/A

Hieronder staan de standaard fabrieksinstellingen voor de beheerder IDs, gebruiker IDs en paswoorden.

Onderdeel ID Paswoord
Beheerder ID Administrator
Gebruiker ID User

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

Verwijs naar het volgende voor configuratie of bediening van de projector via een web browser.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10/] in de adresbalk in van de web browser en het scherm in Fig. 2.5.a zal worden getoond.

2) Voer uw ID en paswoord in en klik [Logon].

Fig. 2.5.b "Login met beheerder ID" Fig. 2.5.c "Login met gebruiker ID"

3) Klik de gewenste bediening of configuratie onderdeel van het hoofdmenu aan de linkerkant van het scherm (Fig. 2.5.b of Fig. 2.5.c).

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.1 Network Information (Netwerk Informatie)

Alle schermfoto's weergegeven in deze handleiding zijn schermen van een login met een beheerder ID.

Er zijn functies die alleen bij beheerder worden getoond en niet met een gebruiker ID. Verwijs naar de beschrijvingen in elke tabel.

Toont de huidige netwerk configuratie instellingen van de projector.

Onderdeel Bediening
DHCP Toont de DHCP configuratie instellingen.
IP Address Toont het huidige IP adres.
Subnet Mask Toont het Subnetmasker.
Default Gateway Toont de Standaard Gateway.
MAC Ethernet Geeft het Ethernet MAC adres weer.
MAC Wireless	Geeft het draadloze LAN MAC adres weer. OPMERKING · MAC draadloos zal niet worden getoond als de NETWERK MODUS is ingesteld op de BEDRAAD zelfs als de draadloze netwerkkaart wordt gebruikt. (Menu MIU van de Gebruiksaanwijzing - Gebruikershandleiding)
Firmware Date	Toont de netwerk firmware tijdsstempel. Deze informatie wordt alleen getoond als is ingelogd met een beheerder ID.
Firmware Version	Toont het netwerk firmware versie-nummer. Deze informatie wordt alleen getoond als is ingelogd met een beheerder ID.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.2 Network Settings (Netwerk Instellingen)

Toont en configureert netwerk instellingen.

Onderdeel Bediening
Network Mode
IP Configuration Configureert netwerk instellingen.
DHCP ON Schakelt DHCP in.
DHCP OFF Schakelt DHCP uit.
IP Address Configureert het IP-adres als DHCP is uitgeschakeld.
Subnet Mask Configureert de Subnetmasker als DHCP is uitgeschakeld.
Default Gateway	Configureert de Standaard Gateway als DHCP is uitgeschakeld.
Projector Name	Configureert de Projector naam.De lengte van de Projector Naam kan tot 64 alphanumerieke karakters zijn. Nummers ‘0-9’ en alphabet ‘a-z’, ‘A-Z’ en symbolen kunnen worden gebruikt.
sysLocation (SNMP)	Configureert de locatie waarnaar moet worden verwezen bij gebruik van SNMP.De lengte van de sysLocatie kan tot 255 alphanumeric karakters zijn. Alleen nummers ‘0-9’ en alphabet ‘a-z’, ‘A-Z’ kunnen worden gebruikt.
sysContact (SNMP)	Configureert de contact informatie waarnaar moet worden verwezen bij gebruik van SNMP.De lengte van de sysContact kan tot 255 alphanumeric karakters zijn. Alleen nummers ‘0-9’ en alphabet ‘a-z’, ‘A-Z’ kunnen worden gebruikt.
DNS Server Address Configureert het DNS server adres.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.2 Network Settings (Vervolg)Vervolg))

Onderdeel Bediening
Wireless Mode Gebruikt om "AD-HOC" of "Infrastructure" modi te selecteren.
CH(Communication channel)	Gebruikt om een kanaal tussen “1” en “11” te selecteren. • Afhankelijk van het land waarin u zich bevindt zouden de kanalen kunnen verschillen.Bovendien, afhankelijk van het land of region waar u zich bevindt zou het noodzakelijk kunnen zijn om een draadloze netwerkkaart te gebruiken die overeenkomt met de standaarden in het respectievelijke land of regio.
Speed(Communication speed)	Gebruikt om de communicatie snelheid te selecteren.
Encryption Gebruikt om de data encryptie methode te selecteren.
WEP Key	Gebruikt om een WEP Toets in te voeren. Voer een 10 karakter sleutel in voor “64bit” WEP of een 26 karakter sleutel voor “128bit” WEP. Alleen nummers van “0” tot “9” en letters van “a” tot “f” kunnen worden gebruikt.Voer de series van twee karakters paar in. Het zal worden gewist door 0, als de totale lengt oneven is.
WPA Passphrase	Gebruikt om een WPA paswoordzin in te voeren tussen 8 en 63 karakters. Alleen letters, nummers en de volgende symbolen kunnen worden gebruikt.!"#%&'()*+,-./[\]^_^~
SSID	Gebruikt om een SSID van een maximale lengte van 32 karakters in te stellen. Alleen letters, nummers en de volgende symbolen kunnen worden gebruikt.!"#%&'()*+,-./[\]^_^{}~

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
- De WEP Toets, WPA paszin en SSID instellingen zullen niet worden ingesteld als ongeldige karakters worden gebruikt.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.3 Port Settings (Poort Instellingen)

Toont en configureert de communicatie-poort instellingen.

Onderdeel Bediening
Network Control Port1 (Port:23)	Configureert de commando bedieningspoort 1 (Poort:23).
Port open Klik het [Enable] selectievakje om poort 23 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
Network Control Port2 (Port:9715)	Configureert de commando bedieningspoort 2 (Poort:9715).
Port open Klik het [Enable] selectievakje om poort 9715 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
SNMP Port Configureert de SNMP poort
Port open Klik het [Enable] selectievakje om SNMP te gebruiken.
Trap address Configureert de bestemming van de SNMP Trap in IP-format.
SMTP Port Configureert de SMTP poort.
Port open	Klik het [Enable] selectievakje om de e-mail functie te gebruiken.

Klik de [Apply] knop om de instellingen te bewaren.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

Onderdeel Bediening
Send mail	Klik het [Enable] selectievakje om de e-mail functie te gebruiken. Configureert de condities voor het verzenden van email onder [Alert Settings].
SMTP Server IP Address	Configureert het adres van de mail server in IP-format.OPMERKING • Het adres staat niet alleen IP-adres toe maar ook domeinnaam als de geldige DNS server is ingesteld in de Netwerk Instellingen. De maximale lengte van host of domeinnaam is tot 255 karakters.
Sender E-mail address	Configureert het e-mail adres van de verzender.De lengte van het e-mail adres van de verzender kan tot 255 alfanumerieke karakters zijn.
Recipient E-mail address	Configureert de e-mail adressen van tot 5 ontvangers. U kunt ook [TO] of [CC] voor elk adres specificeren. De lengte van de e-mail adressen van de ontvangers kan tot 255 alfanumerieke karakters zijn.

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • U kunt bevestigen of de mail instellingen correct werken met de [Send Test Mail] knop. Gelieve aan te zetten Send mail instelling voor het klikken op [Send Test Mail].

- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.5 Alert Settings (Alert Instellingen)

Toont en configureert storing & waarschuwing berichten.

Alert Onderdeel Bediening
Cover Error De lampdeksel	is niet juist vast gezet.
Fan Error De koelventilator	werkt niet.
Lamp Error	De lamp licht niet op, en er is een mogelijkheid dat het interne deel te heet is geworden.
Temp Error Er is een mogelijkheid dat het interne deel te heet wordt.
Air Flow Error De interne te temperatuur stijgt
Lamp Time Error Lamptijd	voorbij.
Cold Error Er is een mogelijkheid dat het interne deel overgekoeld raakt.
Filter Error Filtertijd voorbij.
Other Error	Andere fout.Als deze fout wordt weergegeven, gelieve contact op te nemen met uw dealer.
Schedule Execution Error	Schema Uitvoering fout. (29)
Lamp Time Alarm Lamptijd	boven Alarmtijd instelling.
Filter Time Alarm Filtertijd	boven Alarmtijd instelling.
Transition Detector Alarm	Transitie Detector Alarm. (OPT. Menu van de Gebruiksaanwijzing - Gebruikershandleiding)
“CHANGE THE LAMP” is displayed.	“CHANGE THE LAMP” wordt weergegeven.
Cold Start	De hoofdstroom schakelaar is ingeschakeld.(uit → standby modus)
Authentication Failure	De SNMP toegang wordt gevonden van de ongeldige SNMP omgeving.

Verwijs naar "Gebruiksaanwijzing – Storingen verhelpen" voor verdere gedetailleerde uitleg van Fout behalve Other Error en Schedule Execution Error.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.5 Alert Settings (Vervolg)

De Alert Onderdelen worden hieronder getoond.

Instelling Onderdelen Bediening
Alarm Time	Configureert de tijd om te waarschuwen.(Alleen Lamp Time Alarm en Filter Time Alarm)
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten in te schakelen.
Send Mail	Klik het [Enable] selectievakje om e-mail berichten in te schakelen.(Behalve Cold Start en Authentication Failure)
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure)
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure)

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De trigger van Filter Error e-mail hangt af van de FILTERMELDING instellingen in het SPEC.INST.W. menu dat de periode van Filter Melding op het projector scherm definieert. De e-mail zal worden gestuurd als de filtertijd overschrijdt 50, 100, 200 of 300 uren gebaseerd op de configuratie. Geen notificatie e-mail zal worden gestuurd als de configuratie is SCHK.UIT. OPT. Menu van de Gebruiksaanwijzing - Gebruikershandleiding)

• Lamp Time Alarm wordt gedefinieerd als een grens for e-mail notificatie (herinnering) van de lamp timer. Als het lamp uur deze grens overschreid, die is geconfigureerd door de Web pagina, zal de e-mail worden verzonden.
• Filter Time Alarm wordt gedefinieerd als een grens for e-mail notificatie (herinnering) van de filter timer. Als het filter uur deze grens overschreid, zal de e-mail worden verzonden.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.6 Schedule Settings (Schema Instellingen)

Onderdeel Bediening
Daily	Configureert het dagelijkse programmering.
Sunday	Configureert de Zondag programmering.
Monday	Configureert de Maandag programmering.
Tuesday	Configureert de Dinsdag programmering.
Wednesday	Configureert de Woensdag programmering.
Thursday	Configureert het Donderdag programmering.
Friday	Configureert het Vrijdag programmering.
Saturday	Configureert de Zaterdag programmering.
Specific date No.1	Configureert de gespecificeerde datum (No.1) programmering.
Specific date No.2	Configureert de gespecificeerde datum (No.2) programmering.
Specific date No.3	Configureert de gespecificeerde datum (No.3) programmering.
Specific date No.4	Configureert de gespecificeerde datum (No.4) programmering.
Specific date No.5	Configureert de gespecificeerde datum (No.5) programmering.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.6 Schedule Settings (Vervolg)

De dagelijkse en wekelijkse gebeurtenis onderdelen worden hieronder getoond.

Onderdeel Dagelijkse & Wekelijkse Beschrijving
Schedule	Klik het [Enable] selectievakje om de dagelijkse programmering in te schakelen.
Schedule List	Toont de huidige dagelijkse programmering.

De specifieke datum gebeurtenis onderdelen zijn hieronder getoond.

Onderdeel Specifieke datum (No.1-5) Beschrijving
Schedule	Klik het [Enable] selectievakje om de gespecificeerde datum (No.1-5) programmering in te schakelen.
Date (Month/Day) Configureert de Maand en datum.
Schedule List	Toont de huidige especificeerde datum (No.1-5) programmering.

Klik de [Apply] knop om de instellingen te bewaren.

Om additionele functies en acties toe te voegen klik de [Add] knop en stel de volgende onderdelen in.

Onderdeel Bediening
Time Configureert de tijd om commando's uit te voeren.
Command[Parameter]	Configureert de commando's die dienen te worden uitgevoerd.
Power Configureert de parameters van netvoeding bediening.
Input Source Configureert de parameters voor input schakelen.
Display Image	Configureert de parameters voor weergave van overdracht beeld data.

Klik de [Register] knop om nieuwe commando's toe te voegen aan de Programmering Lijst.

Klik de [Delete] knop om commando's uit de Programmering Lijst te verwijderen.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.7 Date/Time Settings (Datum/Tijd Instellingen)

Toont en configureert de datum en tijd instellingen.

Onderdeel Bediening
Current Date Configureert de huidige datum in jaar/maand/dag format.
Current Time Configureert de huidige tijd in uur:minuut:seconde format.
Daylight Savings Time	Klik het [ON] selectievakje om daglicht bewaar tijd in te schakelen en stel de volgende onderdelen in.
Start Configureert de datum en tijd de daglicht bewaar tijd begint.
Month Configureert de maand de daglicht bewaartijd begint (1~12).
Week	Configureert de week van de maand de daglicht bewaartijd begint (First, 2, 3, 4, Last).
Day	Configureert de dag van de week de daglicht bewaartijd begint (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
Time [hour] Configureert het uur de daglicht bewaartijd begint (0 ~ 23).
Time [minute]	Configureert de minuut de daglicht bewaartijd begint (0 ~ 59).
End Configureert de datum en tijd de daglicht bewaartijd stopt.
Month Configureert de maand de daglicht bewaartijd stopt (1 ~ 12).
Week	Configureert de week van de maand de daglicht bewaartijd stopt (First, 2, 3, 4, Last).
Day	Configureert de dag van de week de daglicht bewaartijd stopt (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
Time [hour] Configureert het uur de daglicht bewaartijd stopt (0 ~ 23).
Time [minute] Configureert de minuut de daglicht bewaartijd stopt (0 ~ 59).

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.7 Date/Time Settings (Vervolg)

Onderdeel Bediening
Time difference
SNTP	Configureert het tijdsverschil. Stel hetzelfde tijdsverschil in als dat ingesteld op uw PC. Indien onzeker, raadpleeg uw IT manager.
SNTP Server IP Address	Configureert het SNTP server adres in IP-format.OPMERKING • Het adres staat niet alleen IP adres toe maar ook domeinnaam als de geldige DNS server is ingesteld in de Netwerk Instellingen. De maximale lengte van host of domeinnaam is tot 255 karakters.
Cycle	Configureert de interval waarbij datum and tijd informatie wordt opgehaald van de SNTP server (hours:minutes).

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.

• Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
• De projector zal achterhalen Datum en Tijd informatie van de tijd server en overschrijft de tijdsinstellingen als SNTP is ingeschakeld.
• De tijd van de Interne Klok zou niet accuraat kunnen worden behouden.
  Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.8 Security Settings (Veiligheid Instellingen)

Toont en configureert paswoorden en andere veiligheidsinstellingen.

Onderdeel Bediening
Administrator authority		Configureert de Beheerder ID en het Paswoord.
	Administrator ID	Configureert de Beheerder ID.De lengte van de text kan tot 32 alfanumerieke karakters zijn.
	Administrator Password	Configureert het Beheerder Paswoord.De lengte van de text kan tot 255 alfanumerieke karakters zijn.
	Re-enter Administrator Password	Gebruikt om te her-invoeren het paswoord hierboven voor verificatie.
User authority		de Gebruiker ID en het Paswoord.
	User ID	Configureert de Gebruiker ID.De lengte van de text kan tot 32 alfanumerieke karakters zijn.
	User Password	Configureert het Gebruiker Paswoord.De lengte van de text kan tot 255 alfanumerieke karakters zijn.
	Re-enter User Password	Gebruikt om het paswoord voor verificatie hierboven opnieuw in te voeren.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.8 Security Settings (Vervolg)

Onderdeel Bediening
Network Control	Configureert het Verificatie Paswoord voor de commando bediening.
Authentication Password	Configureert het Verificatie Paswoord.De lengte van de text kan tot 32 alfanumerieke karakters zijn.
Re-enter Authentication Password	Gebruikt om het paswoord voor verificatie hierboven opnieuw in te voeren.
SNMP	Configureert de gemeenschapnaam als SNMP wordt gebruikt.
Community name	Configureert de gemeenschapnaam.De lengte van de text kan tot 64 alfanumerieke karakters zijn.
FTP Configureert de FTP gebruiker en paswoord.
User	Configureert de gebruikersnaam. De lengte van de text kan tot ten hoogste 32 alphanumerieke karakters zijn.
Password	Configureert het paswoord. De lengte van de text kan tot ten hoogste 32 alphanumerieke karakters zijn.
Re-enter Password	Gebruik om opnieuw in te voeren het paswoord hierboven tet verificatie.

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Alleen nummers '0-9' en alphabet 'a-z', 'A-Z' kan worden gebruikt.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.9 Projector Control (Projector Bediening)

De onderdelen getoond in de tabel hieronder kunnen worden uitgevoerd met het [Projector Control] menu.

Selecteer een onderdeel met de omhoog en omlaag pijltoetsen op de PC.

De meest onderdelen hebben een submenu.

Verwijs naar de tabel hieronder voor details.

OPMERKING • De instellingswaarde zou niet kunnen overeenkomen met de werkelijke waarde als de gebruiker de waarde handmatig verandert. In dat geval, gelieve te verversen de pagina door te klikken op de [Refresh] knop.

Bedient de projector.

Onderdeel Bediening
Main
Power Schakelt netvoeding Aan/Uit.
Input Source Selecteert de input bron.
Picture Mode Selecteert de Foto Modus instelling.
Blank On/Off Schakelt Blanco Aan/Uit.
Mute Schakelt Mute Aan/Uit.
Freeze Schakelt Foto Aan/Uit.
Magnify	Bedient de Magnify instelling.Bij sommige ingangssignaal bronnen, zou het kunnen stoppen “MAGNIFY” zelfs als het niet de maximale instellingswaarde bereikt.Het variabele bereik:• Voor een computer, component of MIU signaal 0-48• Voor een video of s-video signaal 0-16
Brightness Past de Helder instelling aan.
Contrast Past de Contrast instelling aan.
Gamma Selecteert de Gamma instelling.
Color Temp Selecteert de Kleurtemp. instelling.
Color Past de Kleur instelling aan.
Tint Past de Tint instelling aan.
Sharpness Past de Scherpte instelling aan.
MyMemory Save Slaat de Geheugen data op.
MyMemory Recall	Herinnert de Geheugen data.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.9 Projector Control (Vervolg)

Onderdeel Bediening
Aspect Selecteert de Aspect instelling.
Over Scan Past de Overscan instelling aan.
V Position Past de V Posit aan.
H Position Past de H Posit aan.
H Phase Past de H Fase aan.
H Size Past de H Size aan.
Auto Adjust Execute Voert Autom.Aanpas. uit.
Input
Progressive Selecteert de Progressi. instelling.
Video NR Selecteert de Video N.R. instelling.
Color Space Selecteert de Klromvang.
C-Video Format	Selecteert de Video Format instelling.
S-Video Format	Selecteert de S-video format instelling.
Frame Lock	Schakelt de Stilzetten functie Aan/Uit.
Computer in	Selecteert de computer ingangssignaaltype.
Setup
Auto Keystone Execute	Voert de automatische keystone distortie correctie uit.
Keystone Past de Verticale Keystone instelling aan.
Whisper Selecteert de Stil Func. modus.
Mirror Selecteert de Spiegel status.
Volume Past de Volume instelling aan.
Audio-MIU Wijst de Audio-MIU input terminal toe.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.9 Projector Control (Vervolg)

Onderdeel Bediening
Screen
Language Selecteert de Taal for the OSD.
Menu Position V Past het verticale Pos. Menu aan.
Menu Position H Past het horizontale Pos. Menu aan.
Blank Selecteert de Blanco modus.
Startup Selecteert de Opstarten scherm modus.
MyScreen Lock Schakelt Mijn Scherm Vast functie Aan/Uit.
Message Schakelt de Melding functie Aan/Uit.
Option
Auto Search Schakelt de automatische zoekfunctie Aan/Uit.
Auto Keystone	Schakelt de automatische keystone distortie correctie functie aan/uit.
Auto on Schakelt de Autom.inschk. functie aan/uit.
Auto off	Configureert de timer om de projector uit te schakelen als geen signaal wordt gevonden.
My Button-1	Wijst de functies voor de Mijn Knop1 knoppen op de bijgesloten afstandsbediening toe.
My Button-2	Wijst de functies voor de Mijn Knop2 knoppen op de bijgesloten afstandsbediening toe.
Remote Freq. Normal Schakelt Afstand Frequentie Normaal in/uit.
Remote Freq. High Schakelt Afstand Frequentie Hoog in/uit.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

2.5.10 Projector Status (Projector Status)

Toont en configureert de huidige projector status.

Onderdeel Bediening
Error Status Geeft de huidige fout status weer.
Lamp Time Geeft de gebruikstijd voor de huidige lamp weer.
Filter Time Geeft de gebruikstijd voor het huidige filter weer.
Power Status Geeft the huidige aan/uit-status weer.
Input Status Geeft de huidige input-signaal bron weer.
Blank On/Off Geeft de huidige Blanco Schk.In/Schk.Uit status weer.
Mute Geeft de huidige Mute	Aan/Uit status weer.
Freeze Toont de huidige Foto status.

2.5.11 Network Restart (Netwerk Herstart)

Herstart de netwerk connectie van de projector.

Onderdeel Bediening
Restart	Herstart de netwerk connectie van de projector om de nieuwe configuratie instellingen te activeren.

OPMERKING • Herstarten vereist u te her-inloggen om de projector verder te bedienen of configureren via een web browser. Wacht 10 seconden of langer na het klikken op de [Restart] knop om opnieuw in te loggen om de projector verder te bedienen of te configureren via een web browser.

2.5.12 Logoff

Als de [Logoff] knop is geklikt, wordt het login scherm weergegeven(21: Fig. 2.5.a).

2.6 Gebruik van de Web [Remote Control]

U kunt uw Web browser gebruiken om de projector van een afstand te bedienen nadat de projector juist is geconfigureerd en verbonden met uw PC via het draadloze netwerkkaart of via vaste LAN.

OPMERKING • Probeer niet de projector te bedienen met de IR afstandsbediening en via uw Web browser op hetzelfde moment. Als u dit probeert kan dit resulteren in operationele fouten.

Open de Web browser om met de projector te communiceren. Internet Explorer 5.5 of latere browsers zijn te gebruiken.

Stel de URL in op "http://(projector IP-adres)/".

Voorbeeld: http://192.168.1.10/

(De voorbeeld URL hierboven is het standaard IP-adres van de projector.)

Voer uw ID en paswoord in als gevraagd en klik [Logon], en het venster getoond in Fig. 2.6.a zal verschijnen.

Fig. 2.6.a Utiliteit selectie venster voor Web [Remote Control]

2.6 Gebruik van de Web [Remote Control] (Vervolg)(Vervolg)

Klik [Remote Control] aan de linkerkant van dit venster om de Web [Remote Control] weer te geven zoals getoond in Fig. 2.6.b.

Dezelfde bediening is toegewezen aan de gebundelde afstandsbediening. De pijltoetsen ▲/▼/◄/► op de afstandsbediening worden getoond als [UP]/[DOWN]/[LEFT]/[RIGHT] knoppen op de web afstand.

Elk van de volgende knoppen activeert de corresponderende modus.

• [LIVE MODE]
• [THUMBNAIL]
• [SLIDE SHOW]
• [DIRECTORY]

Fig. 2 .6.b Web Remote Control

OPMERKING • Web Afstandsbediening ondersteunt de herhaal functie niet indien het herhaaldelijk wordt ingedukt.

• Omdat de automatische herhaal functie niet beschikbaar is, klik de knop het noodzakelijk aantal keer om uw vraag te bereiken.
• Als u de knop continu indrukt, zullen sommige commando's niet worden verstuurd. Wacht een ogenblik, en Klik opnieuw.
• Als de [POWER] knop is ingedrukt, een melding venster komt naar boven om de bediening te bevestigen. Als u het wilt uitschakelen, druk op [OK], druk anders op [Annuleren].
• De [PAGE DOWN] en [PAGE UP] knoppen van de Web [Remote Control] kunnen niet worden gebruikt om de muisfuncties te emuleren.

3. Gebruik van Projector software – Basis –

3.1 Gebruik van "MIU Live Viewer"

Deze paragraaf legt uit hoe de "MIU Live Viewer" software te gebruiken.

3.1.1 Installatie van "MIU Live Viewer"

Om "LIVE MODUS" te gebruiken, moet de brijgesloten "MIU Live Viewer" software worden geinstalleerd op elke PC die zal worden gebruikt met de projector.

Minimale PC Hardware en Software Vereisten

• BS : Windows 2000 Professional Service Pakket 4,
Windows XP Home Edition/Professional
- Grafische Interface : DirectX 6.1a of hoger;
Video RAM 4MB of meer (8MB aanbevolen)
• CPU : Pentium III (600MHz of hoger aanbevolen)
- Display : VGA 640x480 of hoger (XGA 1024x768 aanbevolen)
65,536 simultane kleuren of hoger

OPMERKING • Stel resolutie van de PC die moet worden verbonden aan de projector op XGA of minder in.

• Schermen zouden niet juist kunnen worden weergegeven in bepaalde gevallen, bijvoorbeeld, schermen die zijn ingesteld op hoger dan 1024x768 resolutie zouden alleen kunnen weergeven het 1024x768 deel van het scherm.
• Beelden zouden niet juist kunnen worden verzonden door problemen met BS versies of netwerk adapter drivers.

Het wordt zeer aanbevolen dat het BS en de drivers worden ge-update naar de laatste versies.

• Geheugen : 64MB of hoger
  (128MB of meer bij gebruik van Windows XP)
• Beschikbare Harde Schijf Ruimte : 10MB of meer
• Web browser : Internet Explorer® (5.5 of hoger)
• CD-ROM drive

• PC kaart sleuf (PCMCIA Type-II) interface, een IEEE802.11b/g draadloze LAN PC kaart of USB Interface en een IEEE802.11b/g draadloze LAN USB adapter.

OPMERKING • Niet vereist voor PCs met ingebouwde 802.11g draadloze LAN apparaten.

- Afhankelijk van het type van draadloze netwerkkaart en PC die u gebruikt, zou de projector niet goed kunnen communiceren met uw PC, zelfs als de PC die u gebruikt is uitgevoerd met ingebouwde draadloze LAN functionaliteit. Zouden er communicatie problemen voor komen, gelieve een Wi-Fi gecertificeerde draadloze netwerkkaart aan te schaffen.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

3.1.2 Software Installatie Procedure

1) Zet de PC aan.
2) Sluit alle andere open applicaties.
3) Plaats de bijgesloten CD-ROM in de CD-ROM drive van de PC.
4) Na een moment, de "Welcome to the InstallShield Wizard for MIU Utility" dialoog getoond aan de rechterkant zal verschijnen. Klik [Next].

OPMERKING Als de "Welcome to the InstallShield Wizard for MIU Utility" dialoog niet verschijnt, ga als volgt verder:

(1) Klik op de [Start] knop van de werkbalk en selecteer [Uitvoeren].
(2) Type "E:\software\setup.exe" en klik vervolgens [OK].
Als uw CD-ROM drive niet drive E van uw PC is, dient u de E te vervangen met de letter van de drive toegewezen aan uw CD-ROM drive.

Als de software al is geïnstalleerd, zal het worden ge-desinstalleerd. Klik de [Annuleren] knop om de desinstallatie te stoppen. Als u per abuis de software desinstalleerd, herinstalleer volgens de procedure hierboven.

5) Het licentie overeenkomst venster verschijnt. Als u het accepteert, druk op de [Yes].
6) Als de "Choose Destination Location" dialoog verschijnt. Klik [Next].

OPMERKING • De "C:\Program Files\MIU_Utility" folder zal worden gemaakt en het programma zal in die folder worden geïnstalleerd. Als u het in een andere folder wilt installeren, klik [Browse] en selecteer een andere folder.

7) Bevestig de programma folder naam. Als "MIU_Utility" acceptabel is, klik [Next] om verder te gaan. Zo niet, voer de gewenste folder naam in en klik vervolgens [Next].

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

8) Het hardware installatie venster verschijnt. Druk op de "Continue" in ieder geval.
9) Na een moment, zal installatie voltooien en de "InstallShield Wizard Complete" dialoog getoond aan de rechterkant zal verschijnen. Klik [Finish].

Dit voltooit de software installatie. Dan herstart uw PC automatisch.

(1) Om te bevestigen dat de software juist is geïnstalleerd, klik de [Start] knop op de taakbalk, selecteer "All Programs" en selecteer vervolgens de "MIU Utility" folder.
(2) "MIU Live Viewer" zal verschijnen in die folder als de installatie successvol was.

Dubbel klik "MIU_LiveViewer.exe" om te starten. Het scherm getoond in Fig. 3.1.3.a zal verschijnen.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

["MIU Live Viewer" venster: Fig. 3.1.3.a]

1) "File" menu
Geeft bestand menu weer.
2) "Help" menu
Geeft "MIU Live Viewer" informatie weer.
3) Stop-knop
Stop werkelijke tijd weergave.
4) Vastzetten startknop
Start de real time weergave.

OPMERKING • Beelden zouden niet correct kunnen worden weergegeven als de start/stop knoppen herhaaldelijk zijn geklikt.

5) Minimalisatie knop
Sluit het "MIU Live Viewer" venster en geeft "MIU Live Viewer" weer als een ikoon in de taakbak.
6) [Option] knop
Geeft het "Options" venster weer.
7) [Refresh] knop
Vernieuwt de huidige PC netwerk instelling.
8) [Exit] knop
Stopt "MIU Live Viewer" programma.
9) [Find] knop
Zoekt naar te verbinden projectoren.
10) [One-Click] knop
Verbind projector en PC zonder netwerk instellingen op de PC te configureren.
11) "Enable Device"
Geeft lijst van te verbinden projectoren weer.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

["Options" venster]

["General" tab, Fig. 3.1.3.b]

Gebruik de bedieningsbalk om de hoeveelheid van de te gebruiken CPU kracht in te stellen voor vastzetten van het PC scherm.

Low (ver links) : Stel in deze positie als grote hoeveelheden van CPU bronnen noodzakelijk zijn voor applicaties anders dan "MIU Live Viewer". Deze instelling is niet passend voor weergave van frequent veranderende patronen door de afname in de scherm vernieuwing ratio.

High (ver rechts) : Stel in deze positie als voor "MIU Live Viewer" grote hoeveelheden van CPU bronnen noodzakelijk zijn. De scherm vernieuwing ratio voor "MIU Live Viewer" neemt toe, maar de snelheid van andere andere applicaties neemt af.

2) MultiPC Mode

Stel het aantal van PCs in die moeten worden verbonden met de projector, van 1 tot 4 PCs.

3) Cursor Emulation

Vink dit vakje aan als de weergave cursor van de PC (pointer) niet wordt weergegeven op het output-scherm. Haal het vinkje weg als twee cursors (PC en projector) worden weergegeven.

4) Optimize Performance

Stel het optimalisering type in. U kunt kiezen uit optimalisering transmissie snelheid of beeldkwaliteit door de radio knop te klikken.

Transmission speed: Optimaliseert de snelheid van transmissie.

Image quality: Optimaliseert de beeldkwaliteit.

3. Gebruik van Projector software - Basis -

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

[lcoon in taakbalk]

Om de "MIU Live Viewer" icoon weer te geven in de taakbalk, klik de verklein knop in het "MIU Live Viewer" venster. Een icoon met een gele verlichting markering zal worden weergegeven indien verbonden, en een icoon met een rode x zal worden weergegeven indien de verbinding is verbroken. (Fig. 3.1.3.d toont terwijl de communicatie is verbroken.)

Fig. 3.1.3.d Icon in taakbalk

Dubbel klik de "MIU Live Viewer" icoon in de taakbslk om het "MIU Live Viewer" venster weer te geven.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

3.1.4 Gebruik van "MIU Live Viewer" - Basis -

Deze paragraaf legt de basis uit van gebruik van "MIU Live Viewer" functies.

- Voor het starten van "MIU Live Viewer", stel de projector in op "LIVE MODUS" met een van de volgende methods.

1) Van de Web [Remote Control]

(1) Klik [LIVE MODE] knop.

2) Van het projector menu

(1) Open het projector menu door te drukken op ofwel de ▲/▼/◄/► knoppen van de projector of de MENU knop van de IR afstandsbediening.
(2) Selecteer het "MIU" menu met de afstandsbediening of de knoppen van de projector.
(3) Selecteer "LIVE MODUS" in het "MIU" menu, en druk op de ▶ knop van de projector of de ENTER knop van de afstandsbediening.

- Na het instellen van de projector in "LIVE MODUS".

1) Start "MIU Live Viewer". Als "MIU Live Viewer" niet is geïnstalleerd, installeer het volgens de procedure in paragraaf 3.1.1, installatie van "MIU Live Viewer".

Fig.3.1.4.a "MIU Live Viewer" hoofdscherm

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

2) Start Web Afstandsbediening 📄39), en klik [LIVE MODE] knop van de Web Afstandsbediening om de projector modus te veranderen naar "MIU Live Viewer". Na het veranderen, zal het scherm van de output monitor verbonden met de projector volledig blauw worden.
3) Voer de volgende bedieningen op de "MIU Live Viewer" uit.

(1) Klik de [Find] knop om te verbinden projectoren te zoeken. Als geen projectoren worden gevonden en weergegeven op de "Enable Device" tab, probeer opnieuw te zoeken na te hebben verwezen naar paragraaf 2.

Te verbinden projectoren, die worden gevonden na zoeken, zullen worden weergegeven zoals in dit plaatje is getoond.

(2) Als een te verbinden projector wordt gevonden na het uitvoeren van de procedure in (1) hierboven, klink op de projector om het te selecteren.

Klik de regel waarop de projector wordt weergegeven om het te verbinden en het IP-adres van de projector zal worden getoond in de ruimte aan de rechterkant van de vastzet start knop.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

(3) Klik de vastzetten startknop.

Als een een beeld van het PC scherm wordt weergegeven door de projector na het volgen van de procedure hierboven dan is de verbinding gelukt. De "One-Click" communicatie functie (8) kan worden gebruikt als een eenvoudigere methode voor verbinding aan de projector. Dit is alleen het basis gebruik van de "MIU Live Viewer". Verwijs naar paragraaf 4.1 voor uitleg van geavanceerd gebruik van de "MIU Live Viewer".

3.2 Gebruik van "PRESENTATIE ZONDER PC" - Basis -

Leg de basis uit over hoe te gebruiken "Presentatie ZONDER PC".

1) Sla JPEG beeldbestanden op in de basis directory op de SD Geheugenkaart of USB geheugen. Plaats de SD Geheugenkaart in de SD kaart sleuf van de projector of plaats het USB geheugen in de USB STORAGE poort van de projector. (Gebruik een USB opslag of Gebruik van een SD kaart van de Gebruiksaanwijzing - Gebruikershandleiding).
2) Open het OSD menu van de MENU knop op de afstandsbediening of ▲/▼/◄ /► knop van het numerieke toetsenbord.
3) Selecteer het PRESENTATIE ZONDER PC onderdeel in het MIU Menu. En druk op de ENTER knop op de afstandsbediening of ▶ knop op het numerieke toetsenbord. Vervolgens verschijnt het PRESENTATIE ZONDER PC Menu.

4) Selecteer DUIMNAGEL in het PRESENTATIE ZONDER PC Menu. En druk op de ENTER knop op de afstandsbediening of ▶ knop van het numerieke toetsenbord. Vervolgens verschijnt duimnagel.

Het "DUIMNAGEL" scherm (Fig.3.2.a) zou moeten verschijnen na het voltooien van de procedure hierboven. Dit is alleen het basis gebruik van "PRESENTATIE ZONDER PC", Verwijs naar paragraaf 4.2 voor uitleg van geavanceerd gebruik van "PRESENTATIE ZONDER PC"

Fig.3.2.a Duimnagel Modus

3.2 Gebruik van "PRESENTATIE ZONDER PC" – Basis – (Vervolg)

U kunt ook "Presentatie ZONDER PC" activeren vanaf de Web Afstandsbediening.

1) Sla JPEG beeldbestanden op in de basis directory op de SD Geheugenkaart of USB geheugen. Plaats de SD Geheugenkaart in de SD kaartsleuf van de projector of plaats het USB geheugen in de USB STORAGE poort van de projector (Gebruik van een USB opslag of Gebruik van een SD kaart van de Gebruiksaanwijzing - Gebruikershandleiding).
2) Verbinding als netwerk verwijst naar paragraaf 2 en start de Web Afstandsbediening.
3) Klik op de [THUMBNAIL] knop op de Web Afstandsbediening om de projector modus te veranderen naar "Presentatie ZONDER PC". Vervolgens verschijnt duimnagel.

Om de SD kaart of USB geheugen te verwijderen,

4) Verzeker u ervan de VERWIJDER procedure uit te voeren met het SPEC. INST.W. onderdeel in het MIU menu (Menu MIU van de Gebruiksaanwijzing - Gebruikershandleiding). Als een fout venster verschijnt in de procedure, gelieve de procedure opnieuw uit te voeren na even te hebben gewacht.

5) Als u de SD draadloze netwerk kaart verwijdert, verzeker u ervan de projector uit te schakelen.

6) Verwijder de SD kaart of USB Geheugen. Voor verwijderen van de SD kaart, verwijder de SD kaart sleuf deksel eerst, and plaats daarna de deksel terug.

⚠ Opgelet • Haal de geheugenkaart er niet uit terwijl hij wordt binnen gegaan.

• SDHC (4GB etc) SD Geheugenkaart wordt niet ondersteund. TOT 2GB.
• Sommige SD Geheugenkaarten en/of USB geheuges zullen niet correct werken.
• Veiligheid USB geheugen wordt niet ondersteund.

4. Gebruik van de projector – Geavanceerd –

4.1 Gebruik van "MIU Live Viewer" – Geavanceerd –

Deze paragraaf legt uit hoe meerdere PCs te verbinden.

4.1.1 Verbind meerdere PCs aan een projector (Multiple PC verbinding)

Een projector kan worden verbonden met ten hoogste 4 PCs om meerdere scherm beelden weer te geven.

Fig.4.1.1.a Multiple PC verbinding voorbeeld

De volgende uitrusting is vereist voor multiple PC verbindingen.

• 2 tot 4 PCs ("MIU Live Viewer" moet worden geinstalleerd op alle PCs.)
• 1 Projector
• CAT-5 (of groter) LAN kabel: Vereiste hvh*
• Ethernet hub

* Alle PCs moeten draadloze communicatie beschikbaar hebben om te worden verbonden aan de projector met een draadloze LAN verbinding, en de SD-Link11g kaart moet verbonden zijn met de projector. Een draadloos toegangspunt is noodzakelijk voor [INFRASTRUCTURE] modus verbinding. (16)

4.1 Gebruik van "MIU Live Viewer" – Geavanceerd – (Vervolg)

[Verbinding]

1) Verbind alle PCs en de projector met LAN kabels en hub zoals getoond in Fig. 4.1.1.a.
2) Start "MIU Live Viewer" op elke PC. Controleer het IP-adres van elke PC en bevestig dat er geen overlap is van de IP-adressen (xxx in [192.168.1.xxx] is anders voor elke PC).
3) Klik de [Find] knop in "MIU Live Viewer" en zoek voor te verbinden projectoren.
4) Als de projector is gevonden, klik op de [Option] knop in "MIU Live Viewer". Vervolgens open "General" tab en selecteer het aantal PCs dat moet worden verbonden als "MultiPC Mode". Na selectie, klik de [Close] knop.

5) Klik de vastzetten startknop.

6) Herhaal stappen 3) tot 5) op alle PCs.

* Weergave scherm prioriteit

Weergave prioriteit wordt automatisch besloten gebaseerd op de volgorde waarin PCs zijn verbonden met de projector. Prioriteit wordt besloten voor verschillende modi zoals getoond in Fig. 4.1.1.b. (De lage nummers hebben prioriteit.)

Fig. 4.1.1.b Prioriteit in elke modus

Gedetailleerde condities en specificaties voor prioriteit zijn als volgt.

a) De PC die later wordt verbonden heeft de hoogste prioriteit.
b) Als "MultiPC Mode" (2 tot 4 PCs) wordt veranderd naar 1 PC modus, de PC waarmee de verandering is gemaakt heeft de hoogste prioriteit.
c) "MultiPC Mode" instellingen kunnen vrij worden veranderd zelfs als de PC aan het communiceren is.
d) Als het aantal van geselecteerde PCs kleiner is dan het aantal van verbonden PCs, worden lagere prioriteit PC schermen niet getoond, maar verbindingen met projector worden vastgehouden.
Als meer dan 5 PCs zijn verbonden met de projector, de verbinding van lagere prioriteit PC verbindingen wordt afgebroken.

OPMERKING • Als Multi PC wordt geselecteerd en de scherm resolutie van een van de verbonden PCs wordt veranderd, zal de PC de hoogste prioriteit worden gegeven en de modus (1 tot 4PCs) ingesteld op de PC zal effectief worden op de projector.

- In "MultiPC Mode" (2 tot 4 PCs), de beeld resolutie van elk scherm is 1/4 van het origineel, dus kleine letters of regels zouden moeilijk te lezen kunnen zijn. Het wordt aanbevolen om zo groot mogelijke letters te gebruiken.

4.2 Gebruik van "PRESENTATIE ZONDER PC" - Geavanceerd -

"Presentatie ZONDER PC" leest beeld data van geheugenkaarten geplaatst in SD CARD sleuf of USB STORAGE poort sleuf en voert het volgende uit. SD Geheugen en SD draadloze netwerkkaart kan niet worden geplaatst op hetzelfde moment.

• Duimnagel Modus (55)
• Volledige Scherm Modus (57)
• Slide Show Modus (59)
• Directory Boom Structuur (61)

Fig. 4.2.a Duimnagel Modus

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

De volgende foto en video bestandsoorten kunnen worden weergegeven met "PRESENTATIE ZONDER PC".

• JPEG (.jpeg, .jpg) * Maar niet progressief ge-encodeerde JPEGs.
• Bitmap (.bmp) * 16bit modus en gecomprimeerde bitmap wordt niet overgekomen.
• PNG (.png) * Interlace PNG wordt niet overeengekomen.
• MPEG4 (.mp4) * Alleen bit resolutie ratio's van 1Mbps of minder in Simpel Profiel worden ondersteund.
  Alleen resoluties van VGA of minder worden ondersteund. Alleen AAC audio format wordt ondersteund.

4.2.1 Duimnagel Modus

Fig.4.2.1 toont Duimnagel modus. U kunt weergeven de duimnagel van het OSD menu met afstandsbediening of numeriek toetsenbord, of door klikken [THUMBNAIL] knop in de Web Afstandsbediening. Verwijs naar 3.2 Gebruik van "PRESENTATIE ZONDER PC" - Basis - in detail.

Fig. 4.2.1 Duimnagel Modus

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

De volgende acties kunnen worden uitgevoerd terwijl u in de duimnagel weergave modus bent.

▲/▼/◄/►Afstandsbediening en projector knoppen		Beweegt cursor.
PAGE UP	PAGE DOWN	Schakelt pagina's.
Afstandsbediening
ENTER	Afstandsbediening	Geeft geselecteerd beeld weer in volledig scherm.
INPUT	Projector knoppen
MENU	Afstandsbediening Geeft het “PRESENTATIE ZONDER PC” menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Duimnagel Modus toont 12 beelden op 1 pagina als maximum.

• Het is niet mogelijk de input poort te veranderen met de INPUT knop als DUIMNAGEL, SLIDE SHOW, of DIRECTORY wordt weergegeven.
• Geeft het projector OSD Menu weer voor verandering op de ingangspoort.
• Selecteer een van de beelden in de meest-rechtse kolom en druk op de knop om het duimnagel menu te selecteren.
• Fout-iconen zullen worden weergegeven in plaats van een beeld duimnagel als er een probleem is.

Dit bestand is beschadigd of van een niet-ondersteund formaat.

Dit bestand is opgenomen in de speellijst (65), maar het werkelijke bestand bestaat niet of kan niet worden gevonden.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

Volledig Scherm Modus (Fig.4.2.2) toont een volledige beeld weergave.

Om een volledig scherm weergave te maken, druk op de ENTER knop op afstandsbediening of de INPUT knop op Numeriek toesenbord of klik [ENTER] knop in de Web Afstandsbediening als beeldbestand is geselecteerd op Duimnagel Modus of Directory Boom Structuur.

De volgende acties kunnen worden uitgevoerd terwijl u in de volledig scherm weergave modus bent.

◄/►of▲/▼(Geselecteerd op TOETSCONFIGURATIE menu 58)	• Roteert beeld 90 graden richting de klok of anders. Op het moment dat het beeld is geroteerd, behoudt he het weergave beeld ook al wordt het geschakeld. (Duimnagel of Slide Show Modus) Om terug te keren naar het orgineel, roteert het beeld 360 graden of wis de speellijst op de geheugenkaart. (65)• Beweegt de slide naar voren of naar achteren.
ENTERAfstandsbedieningINPUTProjector knop	(van Duimnagel Modus) Geeft duimnagel weer.
MENUAfstandsbediening Geeft het “PRESENTATIE ZONDER PC” menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Het is niet mogelijk de input poort te veranderen met de INPUT knop als DUIMNAGEL, SLIDE SHOW, of DIRECTORY wordt weergegeven.
- Geeft het projector OSD Menu weer voor verandering van de input poort.
- Beelden zouden niet juist kunnen worden weergegeven aan het begin of einde van MP4 bestand weergave.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

Beelden kunnen worden weergegeven bij verschillende groottes.

1) Selecteer "WEERGAVE GROOTTE" in het "PRESENTATIE ZONDER PC" menu.
2) Druk op de ENTER knop van de afstandsbediening of de ▶ knop van de projector.

3) Het "WEERGAVE GROOTTE" menu zal verschijnen.

4) Selecteer uw gewenste weergave grootte.

- WERKELIJK: Geeft het beeld op zijn orginele grootte weer.

Geeft het beeld in het midden van het scherm weer als zijn orginele grootte kleiner is dan de grootte van het scherm. Geeft alleen het midden van het beeld weer als de orginele grootte van het beeld groter is dan de grootte van het scherm.

• NORMAAL: Geeft het gehele beeld op de grootst mogelijke grootte weer, de orginele aspect-ratio van het beeld handhavend.
- VOLLEDIG: Geeft het beeld op de volle grootte van het scherm weer. De aspect-ratio van het beeld zal worden veranderd naar de scherm aspect-ratio.

Animatie bestanden worden altijd gespeeld in VGA modus als hun resolutie groter is dan VGA.

Animatie bestanden worden altijd gespeeld in het midden van het scherm als hun resolutie kleiner is dan VGA.

U kunt de KEY configuratie selecteren van 2 vooraf ingestelde patron toegewezen aan de ▲/▼/◄/► toetsen in Duimnagel Modus.

1) Selecteer "TOETSCONFIGURATIE" in het "PRESENTATIE ZONDER PC" menu.
2) Druk op de ▶ knop.
3) Het "TOETSCONFIGURATIE" menu zal verschijnen.

4) Selecteer een toetsconfiguratie.

- patroon A : ◀ : eerder beeld ▶ : volgende beeld

▲ : roteer rechts ▼ : roteer links

• patroon B : ◀ : roteer links ▶ : roteer rechts

▲ : eerder beeld ▼ : volgende beeld

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

4.2.3 Slide Show Modus

U kunt de Slide show spelen met het projector Menu. Selecteer SLIDE SHOW in het PRESENTATIE ZONDER PC Menu en drukt op de ENTER / ▶ knop van de afstandsbediening of ▶ knop op het Numerieke toetsenbord. Vervolgens zal de Slide show starten.

U kunt ook de Slide show afspelen door te klikken de [SLIDE SHOW] knop op de Web Afstandsbediening.

Slide Show Modus (Fig.4.2.3) geeft een volledig scherm weer en schakelt de beelden volgens de Weergave tijd. Weergave tijd kan worden ingesteld door de Speellijst (verwijs naar paragraaf 4.3) en menu.

Volgen van bedieningen kan toegankelijk zijn terwijl de Slide show wordt weergegeven.

ENTER	Afstandsbediening	Schakelt naar duimnagel weergave modus.
INPUT	Projector knop
MENU	Afstandsbediening	Geeft het “PRESENTATIE ZONDER PC” menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Het is niet mogelijk de input poort te veranderen met de INPUT knop als DUIMNAGEL, SLIDE SHOW, of DIRECTORY wordt weergegeven.
- Geeft het projector OSD Menu weer voor verandering van de input poort.
- Beelden zullen worden weergegeven als ze zijn opgenomen in de speellijst.
- Beelden die niet opgenomen zijn in de speellijst zullen niet worden getoond in de duimnagel weergave modus (65)
- Als de "START #", "STOP #", "INTERVAL", en "MODUS" zijn ingesteld via het duimnagel menu, zullen deze instellingen een hogere prioriteit hebben dan de speellijst instellingen.
- Schrap het "slidemode.txt" bestand van de directory om de prioriteit te resetten.
- Terwijl de SLIDE SHOW modus is ingesteld op EEN KEER, de laatste slide van de presentatie zullen worden vastgehouden op het scherm tot ofwel de ENTER knop op de afstandsbediening ofwel INPUT knop op de projector wordt gedrukt.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

U kunt de Slide show afspelen met de door u gewenste configuratie. Configureer de SLIDE SHOW onderdelen in DUIMNAGEL.

1) START # : Stelt het begin van de slide show in.
2) STOP # : Stelt het einde van de slide show in.
3) INTERVAL : Stelt de weergave tijd voor de gehele slide show.
4) MODUS : Selecteer de slide show weergave modus. EEN KEER: Speelt de slide show een keer. EINDELOOS: Herhaalt de slideshow oneindig.

5) SPELEN: Speelt de slide show. Als de intervaltijd kort is zoals binnen een paar seconden en de beelden zijn opgeslagen in een diepe laag van de directory zoals de 9de of 10de laag of er zijn veel beelden opgeslagen, dan zou het enkele seconden langer kunnen duren dan de ingestelde intervaltijd.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

4.2.4 Directory Boom Structuur

U kunt de directory weergeven met het projector Menu. Selecteer DIRECTORY op PRESENTATIE ZONDER PC Menu. En druk op de ENTER / ▶ knop op afstandsbediening of ▶ knop op het Numerieke toetsenbord. Vervolgens zal directory worden weergegeven.

U kunt de directory weergeven door klikken op de [DIRECTORY] knop op de Web Afstandsbediening.

In de Directory Boom Structuur (Fig.4.2.4) worden alle folders en bestanden (inclusief niet-ondersteunde format bestanden) op de geheugenkaart weergegeven als een boom structuur.

Het preview beeld wordt getoond in de linker boven hoek van de directory boom structuur. In geval van een filmbestand, een beginbeeld wordt weergegeven als preview. Geen preview wordt weergegeven als een folder of niet-ondersteund format bestand wordt geselecteerd.

Als het weer te geven bestand wordt geselecteerd en de ENTER knop op afstandsbediening wordt gedrukt, verandert het in het volledig scherm beeld. Als de directory wordt geselecteerd en de ENTER knop op afstandsbediening wordt gedrukt, schakelt het in de duimnagel thumbnail weergave van de geselecteerde folder.

U kunt ook het volledige scherm beeld of duimnagel weergave weergeven door te klikken op de [ENTER] knop op de Web Afstandsbediening.

Fig. 4.2.4 Directory Boom Structuur

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

De volgende acties kunnen worden uitgevoerd terwijl u in de directory weergave modus bent.

▲/▼ Beweegt het geselecteerde onderdeel naar boven of beneden.
► Opent de gesloten folder.
◄ Sluit de folder.
PAGE UP PAGE DOWN Afstandsbediening	Schakelt pagina's als de gehele directory boom structuur niet kan worden weergegeven.
ENTER Afstandsbediening INPUT Toetsschijf	Geeft een geselecteerd bestand weer als een preview in volledig scherm. Het niet-ondersteunde format bestand kan niet worden geopend. Als de preview wordt weergegeven en Enter knop wordt ingedrukt, het keert terug naar de directory boom structuur.Als de directory (folder) wordt geselecteerd, schakelt het in Duimnagel Modus.
MENU Afstandsbediening	Geeft het menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Het is niet mogelijk de input poort te veranderen met de INPUT knop als DUIMNAGEL, SLIDE SHOW, of DIRECTORY wordt weergegeven.

• Geeft het projector OSD Menu weer voor verandering van de input poort.
• Alleen alpha-numerieke karakters kunnen worden gebruikt voor directory en bestand namen.
• Met deze Directory Boom Structuur is het mogelijk om 10 lagen diep te tonen. De bestanden en folders die dieper dan de 10de laag liggen kunnen niet worden getoond. Sommige bestanden en directories worden niet getoond als er te veel zijn. In dit geval, verwijder bepaalde bestanden in de directory of sommige directories van de geheugenkaart.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

[Bestand information]

De bestand informatie weergave toont de volgende informatie.

Beeldbestand (stilstaand beeld)

• File format ("JPEG Image", "PNG Image" of "BMP Image")
• Time stamp (Creatie datum)
• File size (Grootte van bestand)
• Image size (Resolution van bestand)

Film bestand (bewegend beeld)

• File format ("MP4 Movie")
• Time stamp (Creatie datum)
• File size (Grootte van bestand)
• Movie size (Resolution van bestand)
• Movie time (Lengte van video)

Niet-ondersteund format bestand

• File format ("File")
• Time stamp (Creatie datum)
• File size (Grootte van bestand)

Directory

• File format ("Directory")
• Time stamp (Moment dat de directory wordt gemaakt)

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

4.2.5 "PRESENTATIE ZONDER PC" fout-meldingen

Fout melding wordt weergegeven bij een specifieke conditie terwijl "PRESENTATIE ZONDER PC" modus. Het verschijnt aan de onderkant en het grijze gedeelte van het scherm.

Fout-melding Details fout Weergave modus
File is not found.	Weer te geven bestand bestaat niet.	Volledig Scherm Modus (van Duimnagel Modus) en Slide Show Modus
Illegal Playlist file.	Er is een probleem met het speellijst bestand. (Bestand is meer dan 64kB in grootte, meer dan 1022 karakters per zin in bestand of lijnvoeding code slecht functioneren)	Slide Show Modus

4.3 Speellijst

De speellijst is een DOS format text bestand die de volgorde bepaalt waarin stilstaande beeld bestanden or bewegende beeld bestanden zullen worden weergegeven in de duimnagel of slide show weergave modi.

De bestandnaam van de speellijst is [imagelistdir.txt]. Het is gemaakt in een folder als "PRESENTATIE ZONDER PC" modus wordt gebruikt om weer te geven elke directory waarin een speellijst bestand niet bestaat. De speellijst bestand is gemaakt in de weergegeven directory.

OPMERKING • De speellijst kan niet worden overschreven nadat het is gemaakt. Hierdoor, beelden die zijn opgeslagen op de kaart nadat de speellijst is gemaakt zullen niet worden weergegeven. Om de nieuw toegevoegde bestanden te kunnen zien of verwijder de speellijst of voeg de bestanden handmatig toe.

Het speellijst bestand is aan te passen op een PC. Weergave tijd en rotatie informatie voor slide show weergave modus kunnen worden ingesteld in het speellijst bestand. Bovendien, beelden kunnen niet weer te geven worden gemaakt door de regel waarop zij verschijnen uit het speellijst bestand te wissen. Nieuw toegevoegde bestanden kunnen weer te geven worden gemaakt door hun bestand naam en pad toe te voegen aan de speellijst.

[Voorbeeld van toevoegen van beeld bestanden aan de speellijst] (Padnaam/padnaam/.../betand naam, weergave tijd, rotatie informatie)

images/photo1/img001.jpg

images/photo1/img002.jpg, 2000

images/photo1/img003.jpg, 500, rot1

images/photo1/img004.jpg

images/photo1/img005.jpg, 500, rot2

Het nummer na de bestand extensie is de slide show weergave tijd. Het kan worden ingesteld op een waarde tussen 0 en 999900 (ms) in minimum incrementen van 100 ms. Het nummer na de weergave tijd is de rotatie informatie. rot1 roteert het beeld 90 graden met de klom mee, rot2 180 graden en rot3 270 graden. (Als geen rotatie informatie is gespecificeerd of rot0 is gespecificeerd wordt het beeld niet geroteerd.)

Weergave tijd en rotatie informatie zou moeten worden gescheiden met een komma (“,“).

⚠ Opgelet • Het maximale karakters teogestaan op 1 regel van de speellijst is 1024, inclusief regelvoedingen. Als het aantal karakters 1024 overschreidt zal de speellijst ongeldig zijn en een fout veroorzaken.

• De maximale bestand-grootte van de speellijst is 64kB. Als de bestand-grootte 64kB overschreidt zal de speellijst ongeldig zijn.
• De speellijst kan tot 999 beeld bestanden registreren. Als de speellijst 999 bestanden overschreidt is het alleen mogelijk om de eerste 999 bestanden te gebruiken.
• Verwijder de bestaande speellijst om nieuw toegevoegde beelden weer te geven te maken.

4.4 E-mail Berichten

De projector kan een bericht sturen naar de gespecificeerde e-mail addressen als de projector een zekere conditie opmerkt dat onderhoud vereist of een fout opmerkt.

OPMERKING • Tot vijf e-mail adressen kunnen worden gespecificeerd.

- De projector zou een e-mail niet kunnen verzenden als de projector plotseling voeding verliest.

Mail instellingen (26)

Om de e-mail bericht functie te gebruiken, gelieve de volgende onderdelen door een web browser te configureren.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10/] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om de SMTP Poort te openen.
5) Klik de [Apply] knop om de instellingen te bewaren.
6) Klik [Mail Settings] en configureer elk onderdeel. Verwijs naar het [Mail Settings] onderdeel in "Configuratie en Bediening van de projector via een web browser" voor verdere informatie.
7) Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Klik de [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mail instellingen correct zijn. De volgende mail zal worden gestuurd naar de gespecificeerde adressen.

Onderwerp-regel : Test Mail

Text : Send Test Mail

Date

Time

IP Address

MAC Address

4.4 E-mail Berichten (Vervolg)

Mail instellingen (Vervolg)

8) Klik [Alert Settings] op het hoofdmenu om de E-mail Berichten instellingen te configureren.
9) Selecteer en configureer elk meling onderdeel. Verwijs naar "Alert Settings" in "Configuratie en Bediening van de projector via een web browser" voor verdere informatie.
10) Klik de [Apply] knop om de instellingen te bewaren.

Storing/Waarschuwing e-mails worden als volgt geformat:

Onderwerp-regel : <Mail titel> <Projector naam>
Text : <Mail text>
Date <Storing/Waarschuwing datum>
Time <Storing/Waarschuwing tijd>
IP Address <IP-adres van Projector>
MAC Address <MAC-adres van Projector>

4.5 Projector Management met SNMP

De SNMP (Simple Network Management Protocol) maakt het mogelijk de projector informatie te managen, wat een fout of waarschuwing status is, van de computer of het netwerk. De SNMP management software zal vereist zijn op de computer om deze functie te gebruiken.

OPMERKING • Het wordt aangeraden dat de SNMP functies worden uitgevoerd door een netwerk beheerder.

- SNMP management software moet worden geinstalleerd op de computer om de projector via SNMP te monitoren.

SNMP instellingen (25)

Configureer de volgende onderdelen via een web browser om SNMP te gebruiken.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10/] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om de SNMP Poort te openen. Stel het IP-adres in om de SNMP Trap te verzenden als een Storing/Waarschuwing optreedt.
5) Klik [Security Settings] in het hoofdmenu.
6) Klik [SNMP] en stel de Gemeenschapnaam in op het scherm dat wordt getoond.
7) Configureer de instellingen voor Trap transmissie van Storingen/Waarschuwingen. Klik [Alert Settings] in het hoofdmenu en selecteer het te configureren Storing/Waarschuwing onderdeel.
8) Klik het [Enable] selectievakje om de SNMP trap voor Storingen/Waarschuwingen weg te zenden. Maak het [Enable] selectievakje leeg als SNMP trap transmissie niet is vereist.
9) Klik de [Apply] knop om de instellingen te bewaren.

4.6 Gebeurtenis Programmering

De programmering functie maakt het mogelijk om geprogrammeerde gebeurtenissen in te stellen inclusief aanschakelen / uitschakelen. Het maakt een "zelf-bedienende" projector mogelijk.

OPMERKING • U kunt de volgende bedieningsacties programmeren: Power ON/OFF, Input Source en Transferred Image Display.

• De stroom aan/uit gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die oip hetzelfde moment worden gedefinieerd.
• Er zijn 3 types van Programmering, 1) daily 2) weekly 3) specific date. (70)
• De prioriteir voor geprogrammeerde gebeurtenissen is als volgt 1) daily 2) weekly 3) specific date.
• Tot vijf specifieke data zijn beschikbaar voor geprogrammeerde acties. Prioriteit wordt gegeven aan die met de lagere nummers als meer dan een actie is geprogrammeerd voor dezelfde datum en tijd (bijv., 'Specific day No. 1' heeft prioriteit over 'Specific day No. 2' en zo verder.
• Verzeker u ervan dat de datum en tijd is ingesteld voordat u de programmering acties inschakelt. (71)

4.6 Gebeurtenis Programmering (Vervolg)

Schema Instellingen (29)

Schema instellingen kunnen worden geconfigureerd van een web browser.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10/] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Schedule Settings] in het hoofdmenu en selecteer het vereiste programmering onderdeel. Bijvoorbeeld, als u het commando elke Zondag wilt uitvoeren, gelieve de [Sunday] te selecteren.
4) Klik het [Enable] selectievakje om programmering in te schakelen.
5) Voer de datum (maand/dag) in voor specifieke datum schematisering.
6) Klik de [Apply] knop om de instellingen op te slaan.
7) Klik [Add] om nieuwe gebeurtenis te creeeren. Na configuren van de tijd, commando en parameters, klik [Register] om een nieuwe gebeurtenis toe te voegen. Om terug te keren naar de eerdere pagina, klik [Cancel] knop.
8) Klik de [Delete] knop als u een programmering wilt verwijderen.

Er zijn drie types van programmering.

1) Daily: Voert een gespecificeerde actie uit op een gespecificeerde tijd elke dag.
2) Sunday \~ Saturday: Voert een gespecificeerde actie uit op een gespecificeerde tijd op een gespecificeerde dag van de week.
3) Specific Date: Voert een gespecificeerde actie uit op een gespecificeerde datum en tijd.

OPMERKING • In de standby modus zal de power-indicator groen knipperen gedurende ong. 3 seconden als tenminste 1 "Power ON" schema is opgeslagen.

- Als de schema functie wordt gebruikt, moet de stekker van de projector in het stopcontact zitten en de power indicator moet oranje of groen oplichten. Als de stekker van de projector niet in het stopcontact zit of de breker in de kamer schakelt, zal de schema functie niet werken.

4.6 Gebeurtenis Programmering (Vervolg)

Datum/Tijd Instellingen (31)

De Datum/Tijd instelling kan worden aangepast via een web browser.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10/] in de adresbalk van de web browser in. Voer de Beheerder ID en Paswoord in en klik [Logon].
2) Klik [Date/Time Settings] in het hoofdmenu en configureer elk onderdeel. Verwijs naar het [Date/Time Settings] onderdeel in "Configuratie en Bediening van de projector via een web browser" voor verdere informatie.
3) Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De batterij voor de ingebouwde klok zou leeg kunnen zijn als de klok tijd verliest zelfs als de Datum en Tijd correct zijn ingesteld. Vervang de batterij door het volgen van de instructie voor vervanging van de batterij.

(Interne klok batterij van de Gebruiksaanwijzing - Gebruikershandleiding)

- De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

4.7 e-SHOT (Stilstaand Beeld Overdracht) Weergave

De projector kan een stilstaand beeld weergeven van een SD Geheugenkaart of USB geheugen dat is verstuurd via het netwerk. (Fig.4.7)
        D["2005: A stacked bar + B stacked bar"]
        E["2006: A stacked bar + B stacked bar"]
        F["2007: A stacked bar + B stacked bar"]
    end
    subgraph B
        G["2005: A stacked bar + B stacked bar"]
        H["2006: A stacked bar + B stacked bar"]
        I["2007: A stacked bar + B stacked bar"]
    end
    subgraph C
        J["2005: A stacked bar + B stacked bar"]
        K["2006: A stacked bar + B stacked bar"]
        L["2007: A stacked bar + B stacked bar"]
    end

Fig.4.7 Stilstaand Beeld Versturen

e-SHOT transmissie vereist een exclusieve applicatie voor uw PC. U kunt het downloaden van de Hitachi web site (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Verwijs naar de handleiding van de applicatie voor instructies.

Om het gestuurde beeld weer te geven, selecteer het e-SHOT onderdeel in het MIU menu. Voor meer informatie, gelieve te bekijken de beschrijving van het e-SHOT onderdeel van het MIU menu. (MIU menu van de Gebruiksaanwijzing - Gebruikershandleiding)

OPMERKING • Ondersteunde bestandtypes zijn JPEG, Bitmap en PNG.

• Het is mogelijk om de beeldbestanden tot 4 in het maximum te alloceren.
• Het beeldbestand kan ook worden weergegeven door de schema functie van de web browser te gebruiken. Verwijs naar 4.6 Gebeurtenis Programmering voor details.

4.8 Commando Bediening via het Netwerk

U kunt de projector configureren en bedienen via het netwerk met commando's.

Communicatie Poort

De volgende twee poorten zijn toegewezen voor de commando bediening.

TCP #23

TCP #9715

Commando Bediening Instellingen (25)

Configureer de volgende onderdelen van een web browser als commando bediening wordt gebruikt.

oorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10/] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en het Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.

4) Klik het [Enable] selectievakje om [Network Control Port1 (Port: 23)] te openen om TCP #23 te gebruiken. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.
5) Klik het [Enable] selectievakje om [Network Control Port2 (Port: 9715)] te openen om TCP #9715 te gebruiken. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.
6) Klik de [Apply] knop om de instellingen te bewaren.

4.8 Commando Bediening via het Netwerk (Vervolg)

Commando Bediening Instellingen (Vervolg)

Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.

7) Klik [Security Settings] in het hoofdmenu.
8) Klik [Network Control] en voer het gewenst verificatie paswoord in. * Zie OPMERKING.
9) Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Het Authenticatie Paswoord zal hetzelfde voor [Network Control Port1 (Port: 23)], [Network Control Port2 (Port: 9715)].

Met betrekking de commando details (format en protocol), gelieve de User's Manual – Technical te bekijken.

1. Storingen verhelpen

Probleem Waarschijnlijke Oorzaak Dingen om te Controleren					Referentie Pagina Nummer
Geen beeld			De projector is niet aangezet.	Is de lamp van de projector aan?	*14
			De ingangsbron van de projector is niet geschakeld naar MIU.	Is de projector geschakeld naar MIU?	*15
Draadloos / Bedraad	“LIVE MODUS”	De projector waar u een verbinding mee wilt maken is niet gevonden in de lijst van beschikbare projectoren	De netwerk instellingne van de PC en/of projector zijn niet correct geconfigureerd.	Controleer de netwerk instellingen van zowel de PC als de projector. Als u de instellingen van de projector verandert, schakel de netvoeding van de projector uit en doe het dan opnieuw aan.Als u de projector alleen in STANDBY stroom modus zet en dan opnieuw aan, zouden de nieuwe instellingen niet van kracht worden.	8, 10, 16
			Zwak radio signaal	Beweeg de PC en projector dichter bij elkaar.Radiogolven zullen niet gaan door beton of metaal (stalen deuren, etc.).	-
		Kan niet communiceren	De Projector is niet in “LIVE MODUS”.	Controleer de modus in het “MIU” menu om er zeker van te zijn dat het in de juiste modus is.	47
		Het geprojecteerde beeld is erg langzaam vergeleken met dat van de PC.	De projector kan niet dynamische beelden zoals PowerPoint® animaties bij volledige snelheid weergeven.	Probeer het vastzetten resultaat prioriteitsniveau te verhogenHet zou de snelheid een beetje kunnen verbeteren.	45
			“Optimize Performance” is ingesteld op "Image quality".	Probeer in te stellen“Optimize Performance” op “Transmission speed”.	45

(vervolgd op volgende pagina) * Gebruiksaanwijzing - Gebruikershandleiding

1. Storingen verhelpen (Vervolg)

Probleem Waarschijnlijke Oorzaak Dingen om te Controleren					Referentie Pagina Nummer
Draadloos / Bedraad	"LIVE MODUS"	Veel interferentie inde beelden	"Optimize Performance" is ingesteld op "Transmission speed".	Probeer in te stellen "Optimize Performance" op "Image quality".	45
		Twee cursors verschijnen	Zowel de cursor van de PC als projector worden op hetzelfde moment weergegeven.	Schakel de optie "Cursor Emulation" in "MIU Live Viewer" uit.	45
		Geen cursor verschijnt	Sommige PCs geven geen cursor weer in "MIU Live Viewer".	Schakel de pijltoets Emulatie van MIU Live Viewer optie aan.	45
ZONDER PC	Geen informatie wordt getoond nadat het massageheugen apparaat is ingesteld op weergave of directory weergave modi.		De modus instelling is niet vernieuwd nadat de het apparaat is ingesteld.	Selecteer of duimnagel of directory modi opnieuw, of geef opnieuw het "PRESENTATIE ZONDER PC " menu weer.	50, 61
Draadloos	Kan niet communiceren		De draadloze netwerkkaart is niet geplaatst in de projector of de geheugenkaart is nog steeds geplaatst.	Plaats de draadloze netwerkkaart die geleverd werd met uw projector in de module.	*10
			There is een andere projector dichtbij met dezelfde draadloze instelling.	Probeer de SSID en het IP-adres te veranderen.	24 *50
Vaste LAN	Kan niet communiceren		De PC en/of netwerk instellingen van de projector zijn niet juist geconfigureerd.	Controleer zowel de PC als de netwerk instellingen van de projector.	11-13
			De draadloze netwerkkaart is geplaatst in de projector.	Verwijder de SD draadloze netwerkkaart uit de projector (u kunt niet gebruiken zowel draadloze en vaste LAN verbindingen op hetzelfde moment).	*54
Anders- Informatie van de projector naar de PC is niet correct of incomplete- De projector reageert niet- Beeld op het scherm is bevoren			Communicatie tussen de projector en PC werkt niet correct.De MIU functie van de projector werkt niet correct.	Probeer "MIU HERSTART" te gebruiken in "MIU" in het "SPEC.INST.W." menu.	*54

* Gebruiksaanwijzing - Gebruikershandleiding

1. Specifications

Onderdeel	Specificaties
Bestand format	JPEG: Maar niet progressief ge-encodeerde JPEGs. Bitmap: 16bit modus en gecomprimeerde bitmap wordt niet overgekomen. PNG: Interlace PNG wordt niet overeengekomen. MPEG4: Alleen bit resolutie ratio's van 1Mbps of minder in Simpel Profiel worden ondersteund. Alleen resoluties van VGA of minder worden ondersteund. Alleen AAC audio format wordt ondersteund.
Bedieningssoftware Toegewezen PC applicatie en Web browser
Corresponderend protocol	TCP/IP, DHCP client and HTTP server
Netwerk	Draadloze LAN (IEEE802.11b/g) (Ad-Hoc en INFRASTRUCTURE modi) Ethernet (100Base-TX/10Base-T)
Veiligheid WEP(64/128bit), WPA-PSK/PSK2(TKIP/AES), SSID
PC applicatie operationele omgeving	BS: Windows® XP Home Edition/ Professional Windows® 2000 Professional Service Pack 4 CPU: Pentium III 600MHz of meer wordt aanbevolen. Grootte geheugen: 64MB of meer 128MB of meer in geval van XP Graphic I/F: DirectX 6.1a of later Video RAM: 4MB vereist (8MB aanbevolen) HDD: 10MB CD-ROM drive Web browser: Internet Explorer 5.5 of later
SD Geheugenkaart SD Geheugenkaart (Ondersteunde kaarten zijn nog niet bevestigd.)
Draadloze netwerkkaart C-guys SD-Link11g
USB	USB1.0 host massa opslag klasse SBC/BOT type De volgende USB geheuges kunnen niet worden gelezen/ geschreven. - USB flash geheugen - USB kaart lezer (Ondersteunde kaarten zijn nog niet bevestigd.)

Als er zich een probleem voordoet met de uitrusting, gelieve de "5. Storingen verhelpen" (75) paragraaf eerst te lezen en alle voorgestelde controle punten te bekijken. Daarna, gelieve contact op te nemen met uw dealer of service bedrijf, als het probleem nog steeds heeft. Zij zullen u vertellen welke garantie conditie van toepassing is.

Projector

CPX2/CPX6
