Type product	Vloeibare-kristallen projector
Model	CP-X940WB
Merk	Hitachi
Beeldschermtechnologie	3 lagen LCD-panelen, TFT actieve matrix
Resolutie	1024 x 768 pixels (XGA)
Lens	Zoomlens F=1,7~2,0, f=38~49 mm
Lamp	UHB lamp 160W, levensduur ca. 2000 uur (indicatief)
Helderheid	Helder beeld door efficiënt optisch systeem (exacte waarde niet vermeld)
Voeding	100-120V AC, 2,9A of 220-240V AC, 1,3A
Stroomverbruik	260W

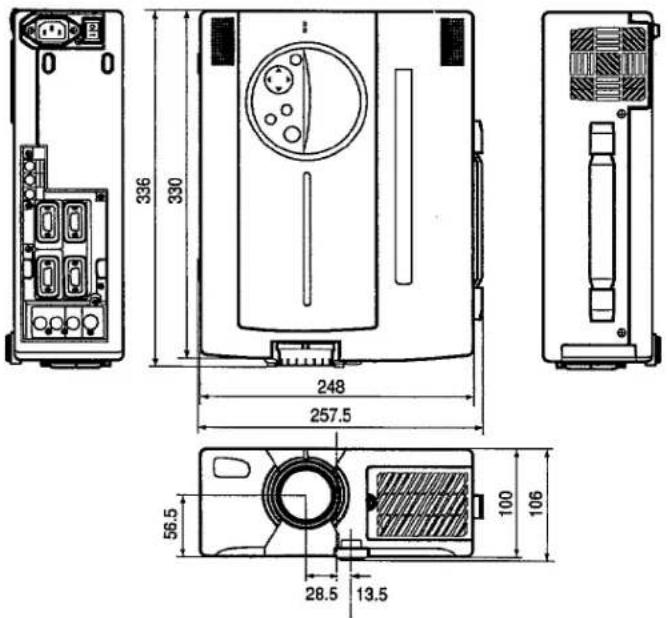

Afmetingen (B x H x D)	248 x 100 (excl. voetjes) x 330 mm (excl. lens)
Gewicht	4,5 kg
Luidspreker	2 x 1W (stereo)
Video-ingangen	S-Video (Mini DIN 4-pins), Composite (RCA), Audio (RCA)
RGB-ingangen	2x D-sub 15-pins (vrouwelijk), Audio (stereo mini-jack)
Bedieningsaansluiting	D-sub 15-pins (mannelijk) voor RS-232C, muis, ADB, serieel
Afstandsbediening	Met laserwijzer (klasse 2), batterijen LR6 (alkaline) meegeleverd
Kenmerken	Automatische instelling, zoom/focus handmatig, muisemulatie, stilstaand beeld, vergroting, DDC1/2B
Ondersteunde videosignalen	NTSC, PAL, SECAM, NTSC 4.43, M-PAL, N-PAL (automatisch of handmatig)
Ondersteunde computerresoluties	VGA tot SXGA (1280x1024) met compressie/vergroting
Veiligheid	Netsteker aarden, niet in vochtige omgeving, niet in lens kijken, laser klasse 2
Onderhoud	Luchtfilter reinigen elke 100 uur; lamp vervangen na ca. 1700-2000 uur; interne reiniging om de 2 jaar aanbevolen
Accessoires	Afstandsbediening, netsnoer, RGB-kabel, video/audiokabel, MAC-adapter, Mvis-kabel (3x), handleiding

Veelgestelde vragen - CP-X940WB HITACHI

Hoe schakel ik de projector in?

Zet de MAIN POWER schakelaar op I (aan). De ON indicator licht oranje op. Druk vervolgens op de STANDBY/ON toets. De indicator knippert groen tijdens het opwarmen en blijft daarna continu groen branden.

Wat moet ik doen als er geen beeld is?

Controleer of de juiste ingangsbron is geselecteerd via de INPUT toets. Zorg dat de lensdop is verwijderd. Controleer of de helderheid en het contrast correct zijn ingesteld. Controleer de aansluitingen van het brontoestel.

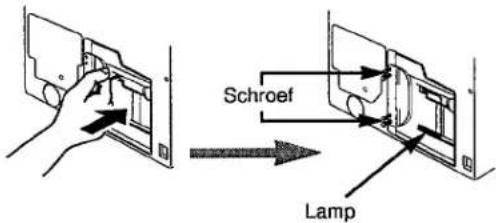

Hoe vervang ik de lamp?

Schakel de stroom uit en trek de stekker uit het stopcontact. Wacht minstens 45 minuten tot de lamp is afgekoeld. Verwijder de lampafdekking, los de schroeven en trek de lamp eruit. Plaats een nieuwe lamp (type DT00236) en zet de schroeven vast. Plaats de afdekking terug en reset de gebruiksduur via de RESET toets.

Kan ik de projector op een computer aansluiten?

Ja, sluit de computer aan op de RGB IN aansluiting (D-sub 15-pins) met de meegeleverde RGB-kabel. Gebruik de INPUT toets om RGB1 of RGB2 te selecteren. De projector ondersteunt resoluties tot 1280x1024.

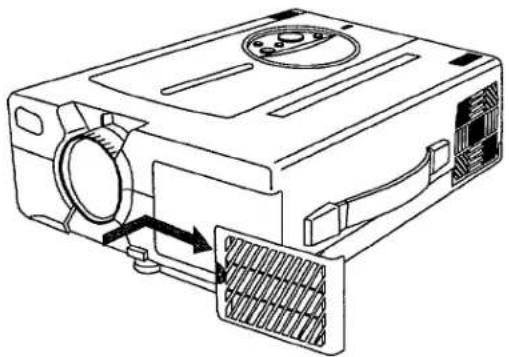

Hoe reinig ik de luchtfilter?

Schakel de projector uit en trek de stekker eruit. Verwijder de afdekking van het voorfilter. Reinig het filter met een stofzuiger of was het met een mild schoonmaakmiddel en laat het goed drogen. Plaats het filter terug. Reinig elke 100 gebruiksuren.

Wat betekent de knipperende LAMP indicator?

Als de LAMP indicator rood knippert, is de lamp bijna versleten of de lampdeur is niet goed gesloten. Vervang de lamp en reset de lamp-timer. Als de indicator rood brandt, is de lamp mogelijk oververhit; schakel de projector 45 minuten uit en probeer opnieuw.

Hoe gebruik ik de laserwijzer op de afstandsbediening?

Druk op de LASER toets om de laserstraal in te schakelen. Richt de laser niet in de ogen van personen. De laser is klasse 2 en kan oogletsel veroorzaken. Houd de afstandsbediening uit de buurt van kinderen.

Kan ik het beeld stilzetten?

Ja, druk op de FREEZE toets op de afstandsbediening om het beeld te bevriezen. Druk nogmaals om de functie uit te schakelen. Het stilstaande beeld kan worden gecombineerd met de MAGNIFY functie.

Wat is de automatische instelfunctie?

Selecteer AUTO in het SETUP menu voor V POSIT, H POSIT, H FASE en H SIZE. De projector stelt deze parameters automatisch in. Dit duurt ongeveer 10-15 seconden. Werkt niet bij stilstaand beeld of vergroting.

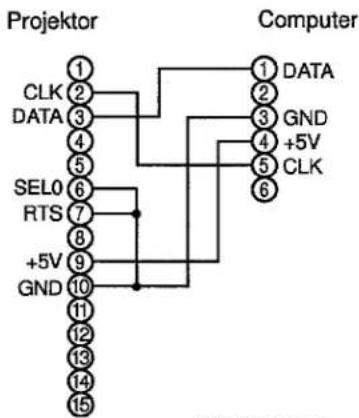

Hoe kan ik de muisemulatie gebruiken?

Sluit de projector via de bedieningsaansluiting aan op de muispoort van de computer. Schakel de projector en computer in, selecteer de juiste ingangsbron en druk op de MOUSE ON toets. Gebruik het DISK PAD om de muis te bedienen. Bij sommige computers moet de interne muis worden uitgeschakeld.

GEBRUIKSAANWIJZING CP-X940WB HITACHI

Hartelijk bedankt voor de aanschaf van deze hitachi Vloeibare-kristallen Projektor.

Voor een juist gebruik van dit toestel verzoeken wij u deze gebruiksaanwijzing aandachtig door te lezen. Bewaar de gebruiksaanwijzing goed voor eventueel later gebruik.

Deze vloeibare-kristallen projektor is geschikt voor projektie van diverse computersignalen en NTSC/PAL/SECAM videosignalen.

Kenmerken

(1) Helder beeld

Uitermate efficiënte optisch systeem met een UHP/UHB lamp zodat de beelden altijd scherp zijn.

(2) Hoge resolutie

Drie afzonderlijke "liquid crystal" panelen voor de R, G en B signalen garanderen optimale scherpte.

(3) Gemakkelijk draagbaar door kom-pakt formaat en licht gewicht.

(4) RGB uitgangsaansluiting

(5) RS-232C communicatie

(6) Muise mulatie

(7) Handmatige zoom- en scherpstelfuncties

(8) Voldoet aan de VESA DDC1/2B specificaties

(9) Automatische instelfunctie

Inhoudsopgave Bladzijed

Alvorens gebruik....2

In houd van de Verzenddoos ...7

Benaming en funkcie van de onderdelen....7

Plaatsing 11

Basisbediening ....12

Instellingen en funkties......15

Aansluiting op de videosignaal ingangsaansluitingen ....19

Aansluiting op de RGB- signaalaansluiting ....19

Aansluiting op de bediening- ssignaalaansluiting .....22

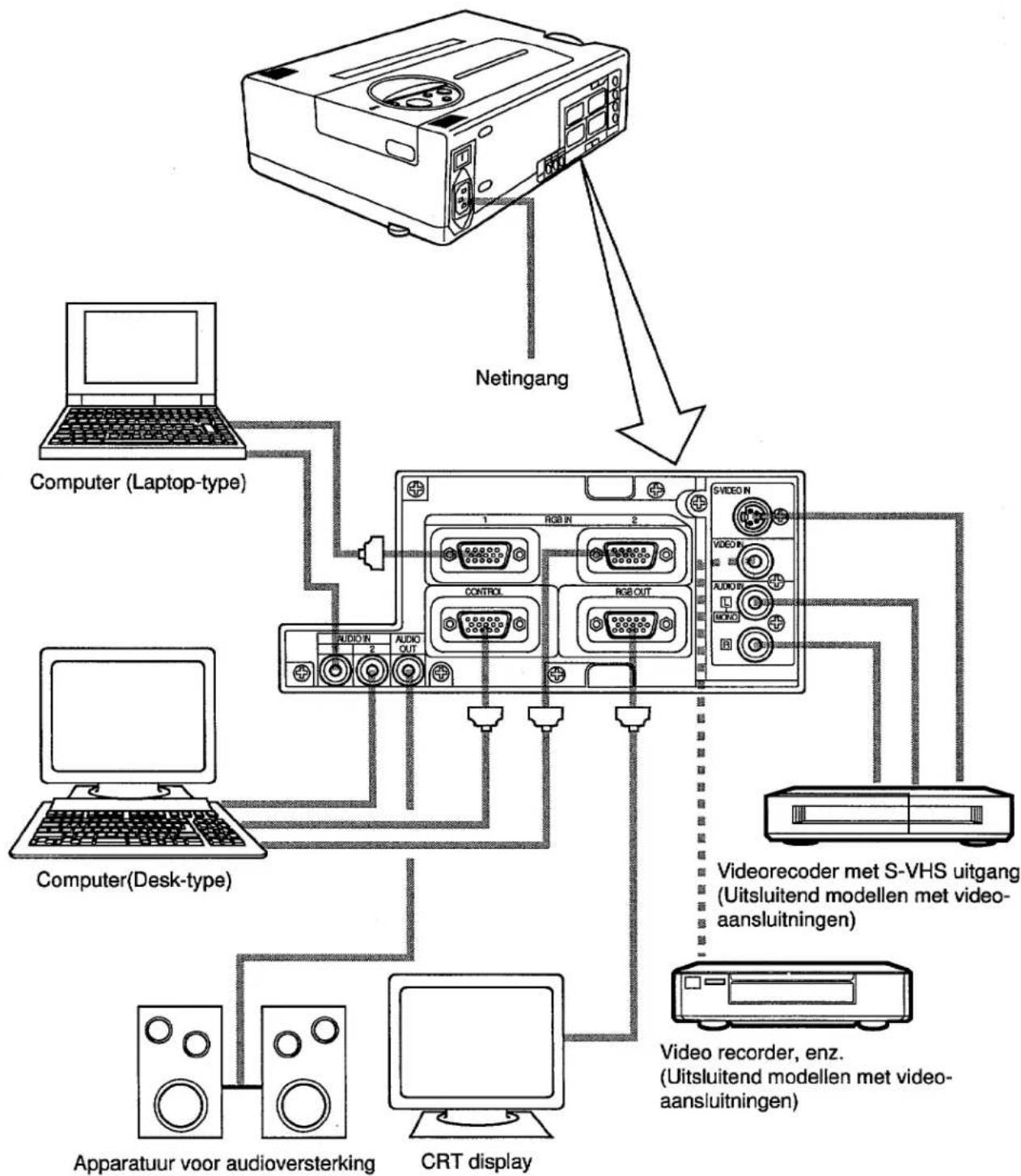

Voorbeeld van systeem- aansluitingen....27

Reinigen van de luchtfilter ...28

Lamp....29

Overzicht van de indikaties..31

Oplossen van problemen.....32

Op het toestel en in de gebruiksaanwijzing zult u symbolen aantreffen welke informatie geven voor een juist en veilig gebruik, welke dienen om te voorkomen dat het toestel gevaar kan opleveren voor gebruikers of materiaal.

Waarschuwing

Dit teken waarschuwt tegen een potentieel gevaarlijke situatie die persoonlijk letsel met mogelijk zelfs dodelijke afloop kan veroorzaken.

Let op

Dit teken wijst op een potentieel gevaarlijke situatie die persoonlijk letsel of materiële schade kan veroorzaken.

Voorbeelden van gebruikte symbolen

Een △ symbool geeft een belangrijke waarschuwing of voorzorg aan. De aard van de waarschuwing wordt in de driehoek van het symbool aangegeven (het symbool hier links geeft een kans op elektrische schok aan).

Het ⊙ symbool geeft een "verboden" handeling aan. De aard van de betreffende handeling wordt in of in de buurt van het symbool aangegeven (het symbool hier links duidt op een verbod tot demontage).

Het ● symbool geeft een handeling aan die u beslist moet uitvoeren. De aard van de betreffende handeling wordt in of in de buurt van het symbool aangeven (het symbool hier links geeft aan dat de stekker uit het stopkontakt moet worden getrokken).

[Veiligheidsvoorschriften]

Waarschuwing

■ Plaats het toestel niet op een instabiele plaats.

Als het toestel op een instabiele plaats, zoals een wankel tafeltje of sterk hellend oppervlak, wordt geplaatst, kan het vallen en daardoor letsel veroorzaken.

■ De behuizing van het toestel niet openen.

Open de behuizing van het toestel niet, Binnenin het toestel bevinden zich onderdelen

onder hoogspanning waardoor u een gevaarlijke elektrische schok kunt oplopen. Raadpleeg uw dealer voor bijstellingen of reparatie in het inwendige

Kans op ele- Niet demon- ktrische schok teren

■ Niet aan het toestel knutselen.

Probeer niet aan het toestel te knutselen. Dit kan brand, elektrische schok, enz. veroorzaken.

Niet demon- teren

■ Het toestel niet in een vochtige omgeving gebruiken.

Gebruik het toestel niet in een vochtige omgeving zoals de badkamer. Dit kan een elektrische schok, brand, enz. veroorzaken.

Niet in buurt van vocht gebruiken

■ Niet direkt in de lens kijken als de lamp is ingeschakeld.

Kijk niet direkt in de lens als de lamp is ingeschakeld. Het sterke lichtschijnsel kan uw gezichtsvermogen beschadigen.

Let in het bijzonder goed op als er zich kinderen in de buurt bevinden.

■ Gebruik alleen de voorgeschreven netspanning met dit toestel.

Gebruik alleen de voorgeschreven netspanning voor voeding van dit toestel. Gebruik van andere voeding kan brand, elektrische schok, enz. veroorzaken.

⚠ Waarschuwing

In geval van een afwijking.

• Indien u een vreemde geur of rook waarneemt, schakel het toestel dan onmiddellijk uit en trek de stekker uit het stopkontakt. Blijft u het toestel toch gebruiken, dan kan dit brand, elektrische schok enz. veroorzaken. Kontroleer vervolgens of het toestel de oorzaak van de rookontwikkeling was, en raadpleeg uw dealer voor reparatie indien noodzakelijk. Probeer nooit zelf het toestel te herstellen.
• Het toestel blyven gebruiken in geval van een

defekt zoals geen of abnormaal beeld of guluid kan gevaarlijk zijn en de kans op elektrische schok of zelfs brand vergroten.

Schakel in een dergelijk geval het toestel daarom altijd uit, trek de stekker uit het stopkontakt, en raadpleeg uw dealer voor reparati

- Indien er water of vocht in het stekker uit het toestel terecht komt, schakel het stopkontakt toestel dan onmiddellijk uit, trek de stekker uit het stopkontakt, en raadpleeg uw dealer. Voortgezet gebruik kan de kans op elektrische schok of brand vergroten.

Trek de stekker uit het stopkontakt

■ Zorg dat er geen voorwerpen in het toestel terecht-komen.

• Steek geen metalen of brandbare voorwerpen in het toestel via het ventilatierooster, enz. Dit kan een elektrische schok, brand, enz. veroorzaken.
• Indien er iets in het toestel terecht is gekomen, schakel het dan onmiddellijk uit en trek de stekker uit het stopkontakt. Blijft u het toestel toch gebruiken, dan kan dit brand, elektrische schok enz. veroon in het bijzonder goed op als het toes binnen het bereik van kinderen bev

Trek de stekker uit het stopkontakt

■ Wanneer de lamp brandt zal de temperatuur hoog oplopen, dus u mag geen voorwerpen voor de lens plaatsen.

■ Stel het toestel niet aan schokken bloot.

Als het toestel gevallen is of als de behuizing beschadigd is schakel het dan uit, trek de stekker uit het stopkontakt, en neem kontakt op met uw dealer. Blijft u het toestel toch gebruiken, dan kan dit brand, elektrische schok enz. veroorzaken.

Trek de stekker uit het stopkontakt

■ Geen vocht bevattende voorwerpen op het toestel plaatsen

Plaats geen bloemenvaas, bloempot, glas water, medicijnflesje of andere vocht bevattende voorwerpen op het toestel. Gemorste vloeistof kan in het toestel terecht komen en brand, elektrische schok, enz. veroorzaken.

■ Ga voorzichtig met het netsnoer om.

- Het netsnoer niet afknellen of beschadigen. Probeer het niet te buigen of te forceren. Plaats geen zware voorwerpen op het snoer, houd het uit de buurt van hittebronnen, en trek niet aan het snoer. Beschadiging van het netsnoer kan brand, elektrische schok, enz. veroorzaken.

• Niet aan het snoer trekken.
- Geen zware voorwerpen op het snoer plaatsen.
• Het snoer niet beschadigen.
- Het snoer uit de buurt van verwarming-selementen houden.

- Het toestel niet op het netsnoer plaatsen. Het netsnoer kan hierdoor beschadigen hetgeen brand, elektrische schok, enz. kan veroorzaken. Let op, indien het snoer onder het tapijt loopt, niet per ongeluk toch een zwaar voorwerp op het snoer te plaatsen.

- Als het snoer beschadigd is (kerndraden blootgelegd, ontkoppeld, enz.), laat het dan vervangen door uw dealer. Een beschadigd snoer kan brand, elektrische schok, enz. veroorzaken.

• Kontroleer of de stekker schoon is en goed sluitend in het stopkontakt past. Een vuile of slecht passende stekker kan brand, elektrische schok, enz. veroorzaken.
• De buitenkant van het netsnoer moet worden geaard.

Dit nalaten kan een elektrische schok tot gevolg hebben.

⚠ Waarschuwing

■ Kijk niet rechts trees in de laserstraal.

• De laserwijzer van de afstandsbediening stuurt een laserstraal via de laseropening uit.
• Kijk niet rechistreeks in de laseropeiong en richt de laserstraal nooit naar personen.

De laserstraal is van klasse 2 en kan onder andere oogletsel veroozaken indien u de bovengenoemde waarschuwingen niet opvolgt.

Let vooral op indien er kleine kinderen in de buurt zijn.

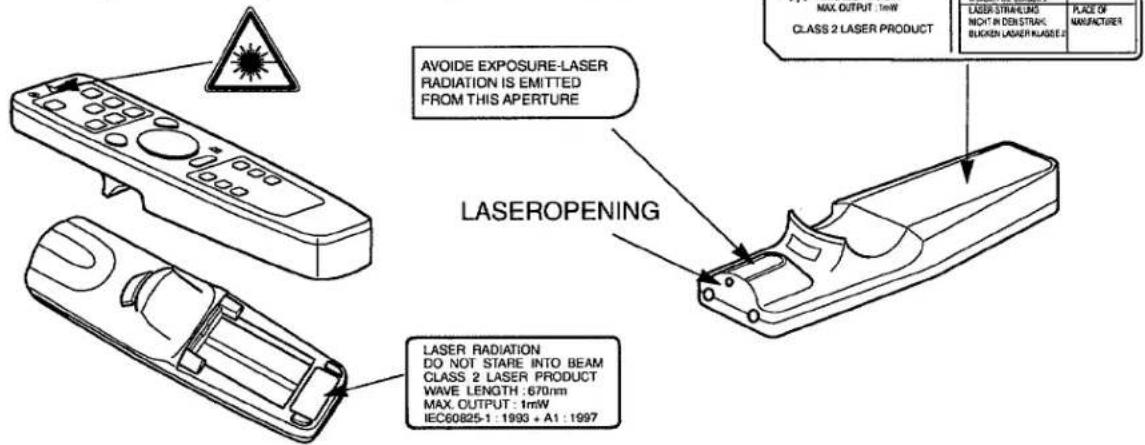

- De drie volgende labels zijn waarschuwingslabels voor de laserstraal.

Let op

■ Ga niet op het toestel staan en plaats geen zware voorwerpen op het toestel.

• Ga niet op het toestel staan. Let goed op als er zich kinderen in de buurt bevinden. Het toestel kan hierdoor beschadigd worden of omvallen met persoonlijk letsel ten gevolg.
• Plaats geen zware voorwerpen op het toestel. Het toestel kan hierdoor beschadigen of omvallen met persoonlijk letsel ten gevolg.

■ Het ventilatierooster niet blokkeren.

Het ventilatierooster niet blokkeren. Als de ventilatie geblokkeerd is kan de temperatuur binnenin het toestel sterk oplopen met brand als gevolg.

Gebruik het toestel niet op een van de volgende wijzen: ondersteboven, op z'n zijkant, in een slecht geventileerde, afgesloten positie, op een tapijt of andere zachte ondergrond, of afgedekt met een doek. Plaats het toestel zodanig dat de ventilatieroosters zich tenminste 30 cm van de muur bevinden.

■ Reiniging

Let op de stekker altijd uit het stopkontakt te trekken alvorens reiniging van het toestel.

Trek de stekker uit het stopkontakt

■ Plaats het toestel niet op een vochtige of stoffige plaats.

• Plaats het toestel niet op een vochtige of stoffige plaats. Dit kan brand, elektrische schok, enz. veroorzaken.
• Plaats het toestel niet op een plaats waar het blootstaat aan stoom of walmen, zoals in de buurt van het gasfornuis of een luchtbevochtiger. Dit kan brand, elektrische schok, enz. veroorzaken.

■ Vergrendel de zwenkwieltjes van de tafel.

Als het toestel op een tafel met zwenkwieltjes wordt geplaatst, zet deze dan vast om te voorkomen dat de tafel verschuift met de kans dat het toestel omvalt en beschadigd wordt of letsel veroorzaakt.

■ Ga voorzichtig met het netsnoer om.

• Plaats het netnsoer niet in de buurt van een vewarmingselement. De mantel van het snoer kan hierdoor smelten, hetgeen brand, elektrische schok, enz. kan veroorzaken.
• De stekker niet met natte handen in het stopkontakt stekken of eruit verwijderen. U kunt hierdoor een elektrische schok oplopen.
• Trek niet aan het snoer om de stekker uit het stopkontakt te verwijderen.

Het netsnoer kan hierdoor

beschadigd worden, hetgeen brand, elektrische schok, enz. kan veroorzaken. Trek altijd aan de stekker zelf.

■ Gebruik van de batterijen

• Gebruik alleen de voor dit toestel voorgeschreven batterijen. Gebruik nooit oude en nieuwe batterijen tegelijk. Dit kan brand of letsel, tengevolge van barsten of lekkage van de batterijen, veroorzaken.
• Let op de richting van de en polen bij het plaatsen van de batterijen. Als de batterijen met verkeerde polariteit worden geplaatst, dan kan dit beschadigin veroorzaken tengevolge van barste batterijen, lekkage van batterij-vlo

■ Als het toestel voor langere tijd niet gebruikt wordt.

Als het toestel voor langere tijd niet gebruikt wordt, trek dan altijd de stekker uit het stopkontakt. Dek de lens af om te voorkomen dat deze beschadigd wordt.

Trek de stekker uit het stopkontakt

■ Wees voorzichtig tijdens transport van het toestel.

Alvorens transport van het toestel, altijd eerst de dop op de lens doen, en kontroleren of alle snoeren, inclusief het netsnoer, zijn ontkoppeld. Als het netnsoer nog is aangesloten, dan kan dit beschadigd worden, hetgeen brand, elektrische schok, enz. kan veroorzaken.

Trek de stekker uit het stopkontakt

Let op

■ Voorzorgen voor het vervangen van de lamp

- Schakel voor het vervangen van de lamp de spanning van de projector beslist uit en trek de stekker van het netsnoer uit het stopcontact. Voorkom brandwonden bij het vervangen van de lamp en wacht daarom ongeveer 45 minuten zodat de lamp goed is afgekoe

Trek de stekker uit het stopkontakt

• Gooi een gebruikte lamp op de juiste, milieuvriendelijke wijze weg.
• De lamp is van glas. Wees daarom voorzichtig en stoot niet en maak geen krassen.
• Gebruik geen oude lamp. Een oude lamp zou kunnen barsten of ontploffen.
• Indien u denkt dat de lamp gebroken of ontploft is (u hoorde een ploffend geluid), moet u de stekker van het netsnoer uit het stopcontact trekken en de plaats van aankoop voor het vervangen van de lamp raadplegen.
• Het kan echter mogelijk zijn dat de reflector en het interieur van de projector zijn beschadigd door stukjes glas. U moet de lamp daarom door een erkend vakman laten vervangen zodat letsel door stukjes glas wordt voorkomen.
• Na het vervangen van de lamp moet u de gebruikstijd van de lamp terugestellen. Stel niet terug wanneer de lamp niet wordt vervangen.

■ Reinig het interieur van het toestel tenminste eens in de twee jaar.

Vraag uw handelaar het interieur van het toestel tenminste één keer in de twee

jaar te reinigen. Langdurig te veel stof in het toestel kan namelijk brand veroorzaken. Reinig bij voorkeur

voordat een periode met veel regen start. Raadpleeg uw handelaar omtrent de kosten voor het reinigen.

[Algemene voorzorgen]

■ Plaats het toestel niet waar het erg warm kan worden.

Indien het toestel in het direkte zonlicht of in de nabijheid van een verwarmingselement wordt geplaatst, kan de temperatuur erg oplopen hetgeen de ombouw of interne onderdelen kan beschadigen.

Volume.

Regel het volume af zodat het anderen in de nabijheid niet nodeloos stoort. Let erop dat geluid 's nachts verder draagt en dat u daardoor anderen in uw omgeving zelfs bij een laag volume kunt storen.

■ Reinigen van de lens

Gebruik een in de handel verkrijgbaar lensreinigingsdoekje (voor fotocamera's en brillen) voor het schoonmaken van de lens. Pas op de lens niet met een hard voorwerp te bekrassen.

■ Reinigen van de ombouw

• In de ombouw van het toestel is veel plastiek verwerkt. Gebruik daarom geen oplosmiddelen als wasbenzine, thinner, enz voor het reinigen van de ombouw, daar deze de afwerking kunnen aantasten. Vermijd chemische reinigingsmiddelen.
• Neem bij gebruik van een chemisch reinigingsdoekje goed de voorzorgen van het doekje in acht.
• Spuit geen insecticide of andere middelen op het toestel. Breng de ombouw niet voor langere tijd in kontakt met een rubber of plastiek voorwerp. Dit kan de afwerking van de ombouw aantasten.
• Verwijder stof van de ombouw en het bedieningspaneel door het voorzichtig met een zacht doekje weg te vegen. In geval van hardnekkig vuil kan de ombouw worden gereinigd met een goed uitgeknepen doekje gedrenkt in een oplossing van een mild schoonmaakmiddel.

■ Ontspan uw ogen regeelmatig als u voor langere tijd naar het projektiebeeld kijkt.

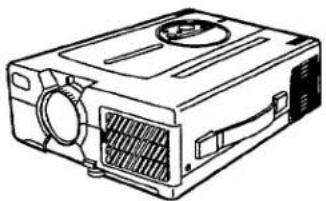

Inhoud van de verzenddoos

Controleer of de volgende voorwerpen in de doos zitten.

Batterijen voor de afstandsbediening

Gebruiksaanwijzing

Netsnoer 110V-VS 220-UK, Europa

MAC adapter met instelschakelaar

Mvis kabel×3

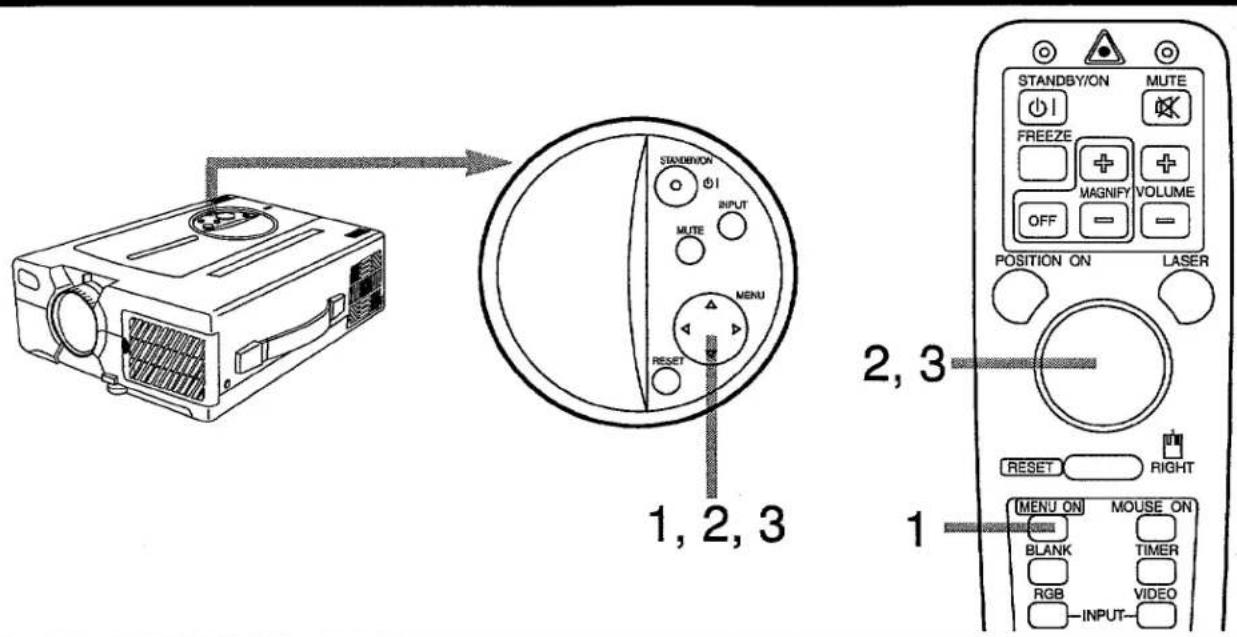

Benaming en funktion van de onderdelen

Hoofdtoestel

In-/uitschakeltoets (STANDBY/ON) Deze toets schakelt het toestel in en uit. In de uitgeschakelde stand staat het toestel "standby". (Zie blz. 12-13)

Mutetoets (MUTE)

Voor het tijdelijk dempen van het geluid. (Druk met het geluid gedempt nogmaals op deze toets om het geluid weer met normaal volume weer te geven.)

Terugsteltoets (RESET)

Stelt alle funkties terug in de basi sstand. (Zie blz. 15)

Licht op of knippert indien de lamp niet werkt.(Zie blz. 31)

Knippert als het toestel standby staat en licht op tijdens gebruik. (Zie blz. 31)

Bronsignaalkeuzetoets (INPUT)

Deze toets kiest het bronsignaal. Met elke druk op de toets zal het gekozen bronsignaal in de hieronder getoonde volgorde veranderen. (Zie blz. 12)

MENU toets

Beeldinstellingen.

Zie blz. 15-18 voor details.

Temperatuurindikator (TEMP)

Licht op of knippert indien de temperatuur in de projector te hoog is of de ventilator niet juist functioneert. (Zie blz. 31)

Zoomregelaar (ZOOM)

Deze toets regelt het beeldformaat. (Zie blz. 12)

Afstandsbedieningssensor

- De afstandsbediening is bruikbaar binnen een berik van circa 5 meter van de sensor op de voorzijde van het toestel, met een hoek van circa 30^irc naar links en rechts.

Luidspreker

FOCUS ring

Deze toets regelt de scherpstelling. (Zie blz. 12)

Luidspreker

Koelventilator (uitlaat)

Handgreep

Koelventilator (inaat)

Benaming en funktion van de onderdelen(vervolg)

Benaming en funktion van de onderdelen(vervolg)

Zender van Afstandsbediening

STANDBY/ON toets

Dit is de in- en uitschakeltoets. Druk de toets in de "OFF" stand om het toestel standby te schakelen. (Zie blz. 12, 13)

Stilstaand beeldtoets (FREEZE)

Als u op deze toets drukt, wordt er een stilstaand beeld weergegeven (door het beeld te 'bevriezen'). (Zie blz 14)

Vergrotingstoets (MAGNIFY)

Als u op deze toets drukt, wordt een gedeelte van het beeld uitvergroot. (Zie blz 14)

POSITION ON toets

Door eerst op de POSITION ON toets te drukken kunt u het beeld verplaatsen door het DISK PAD aan te raken. (Uitsluitend RGB signaalingang)

Met het tegenlicht geactiveerd kunt u POSITION bedienen. *1

DISK PAD

①Met de MENU ON toets opgelicht kunt u menu-onderdelen kiezen of instellen. (Zie blz. 15)

②Wanneer de in-beeldmenu's zijn verwijderd werkt de DISK PAD als cursortoetsen, vergelijkbaar met een computermuis.

③Met de POSITION ON toets opgelicht kunt u het beeld verplaatsen. *2

MENU ON toets

Voor het tonen van de in-beeldmenu's. Voor het inschakelen van het tegenlicht.

(Zie blz. 15-18)

Met het tegenlicht geactiveerd kunt u het MENU bedienen.

BLANK ON toets

①Druk op BLANK om een blanco scherm te tonen.

②Het blanco scherm verdwijnt wanneer u nogmaals op BLANK drukt. (Zie blz.18)

INPUT SELECT toets

Voor het kiezen van de ingangsbron.

(Zie blz. 12)

MUTE toets

Voor het tijdelijk dempen van het geluid. (Druk met het gelud gedempt nogmaals op deze toets om het geluid weer met normaal volume weer te geven.)

VOLUME toetsen

Voor het instellen van het volume. Het volume wordt verlaagd of verhoogd door respectievelijk op de "-" of "+" toets te drukken.

LASER toets

Met deze toets schakelt u de laserwijzer in en uit. U kunt de laserwijzer als "aanwijsstok" gebruiken (tijdens presentaties). (Zie blz. 10)

MOUSE LEFT toets

De MOUSE LEFT toets werkt als linkermuistoets van een computermuis. (De toets is aan de onderkant.) (Zie blz. 22)

RESET/RIGHT toets

Met in-beeldmenu's getoond kunt u met deze toets de menu-onderdelen naar de fabrieksinstellingen terugstellen. Met de muisfunctie geactiveerd, werkt deze toets als rechtermuistoets van een computermuis. (Zie blz. 22) Na het verplaatsen van het beeld (POSITION ON) wordt de fabrieksinstelling voor de positie met deze toets geactiveerd.

MOUSE ON toets

Met deze toets wordt de muisfunctie geactiveerd. (Zie blz. 22) Met de menu's geopend, een blanco schem getoond of wanneer de positieicoon wordt getoond, kunt u met deze toets deze displays en het tegenlicht uitschakelen.

TIMER ON/OFF toets

Voor het tonen van de ingestelde tijd voor het aftellen. Zie blz. 18, "TIMER" van het menu voor het instellen van de minuten voor de timer.

\*1 POSITION ON icon

Wanneer u op de POSITION ON toets drukt, wordt het tegenlicht ingeschakeld en deze icoon getoond.

Met de icoon getoond kunt u de positie instellen.

Deze icoon wordt tijdens de videofunctie getoond maar u kunt dan POSITION niet bedienen.

U kunt tevens DISK PAD bedienen wanneer het tegenlicht van de MENU ON of POSITION ON toets is ingeschakeld en de POSITION ON of MENU icoon niet wordt getoond.

Voor het tonen van de icoon of MENU bij het starten van de bediening.

Wanneer u op de MOUSE ON toets drukt, zal MENU MODE of POSITION ON stoppen.

Benaming en funktion van de onderdelen(vervolg)

Plaatsen van de batterijen

Plaats de bijgeleverde batterijen LR6 (alkaline) in de afstandsbediening.

① Verwijder de klep van het batterijvak.

Druk licht op de klep en schuif de klep tegelijk in de richting van de pijl.

② Plaats de batterijen op de afgebeelde wijze in het batterijvak.

③ Breng de klep weer op z'n plaats aan.

Let op

Voorzorgen aangaande de batterijen

• Gebruik alleen de voor dit toestel voorgeschreven batterijen. Gebruik nooit oude en nieuwe batterijen tegelijk. Dit kan brand of letsel, tengevolge van barsten of lekkage van de batterijen, veroorzaken.
• Let op de richting van de en polen bij het plaatsen van de batterijen. Als de batterijen met verkeerde polariteit worden geplaatst, dan kan dit beschadiging veroorzaken, tengevolge van barsten van de batterijen, lekkage van batterij-vloeistof, enz.

Let op

Voorzorgen aangaande de afstandsbediening

• De afstandsbediening niet aan schokken blootstellen zoals hem bijvoorbeeld laten vallen.
• De afstandsbediening niet nat laten worden of op een vochtig voorwerp plaatsen. Dit kan storing veroorzaken.
• Verwijder de batterijen uit de afstandsbediening als deze voor langere tijd niet gebruikt wordt.
• Vernieuw de batterijen als de effektiviteit van de afstandsbediening afneemt.

Let op

Waarschuwingen voor gebruik van de laserwijzer

• De laserwijzer van de afstandsbediening stuurt een laserstraal via de laseropening uit. U kunt de laserwijzer als "aanwijsstok" tijdens presentaties gebruiken.
• Kijk niet rechistreeks in de laseropeiong en richt de laserstraal nooit naar personen.
  De laserstraal is van klasse II en kan onder andere oogletsel veroozaken indien u de bovengenoemde waarschuwingen niet opvolgt.
  Let vooral op indien er kleine kinderen in de buurt zijn.
• De drie volgende labels zijn waarschuwingslabels voor de laserstraal.

Voorbeeld van plaatsing van projektor t.o.v. scherm

Bepaald het beeldformaat en de projektieafstand op de hieronder getoonde wijze.

Bovenaanzicht

Zijaanzicht

a: Afstand van projektor tot het scherm. (tolerantie : ±10%) Dit scherm is scherm van volledig formaat (1024 beeldpunten X 768 beeldpunten)

Installatie van de vloeibare kristallen projector

Plaats de vloeibare kristallen projector normaliter horizontaal voor gebruik. Door gebruik van de projector met de lens omhoog, omlaag of naar de zikant gericht, kan de hitte niet worden afgevoerd waardoor het toestel te heet wordt met mogelijk beschadiging tot gevolg.

Let vooral op dat door de plaats van het toestel de ventilatie- openingen niet worden geblokkeerd.

Gebruik van de stelvoeten

De projektiepositie kan worden bijgeregeld met de stelvoeten op het onderpaneel van de projektor.

1. Til de projector op en druk op de toets van de afsteller om de vergrendeling te ontgrendelen.
2. Stel de hoek van de projector in en ontgrendel de toets van de afsteller en zet goed vast.
3. Draai de stelvoeten om de hoek ietwat bij te stellen.

• Voorkom dat de projektor valt met mogelijk letsel tot gevolg en ontgrendel derhalve de stelvoeten niet als u de projektor niet ondersteund.
• Voorkom beschadiging en forceer de stelvoeten niet terwijl u deze verdraait.
• Zet de afsteller goed vast.
• Voer geen onnodige druk op de bovenkant uit wanneer u de projector optilt. De projector wordt anders mogelijk beschadigd of u zou uw vingers kunnen bezeren.

Basisbediening

1 Schakel de spanning in met de MAIN POWER schakelaar. [ I: AAN]

- De ON indikator zal oranje oplichten.

2 Druk op de STANDBY/ON toets.

• De bedrijfsindicator zal knipperen (groen) tijdens het opwarmen en zal vervolgens continu blijven branden (groen).
• De spanning kan niet met een druk op de STANDBY/ON toets worden ingeschakeld indien u na het uitschakelen binnen 60 seconden probeert de spanning weer in te schakelen. De lamp moet namelijk eerst afkoelen.

3 Verwijder de lensdop.

4 Stel het beeldformaat in met gebruik van de ZOOM regelaar van de projectielens.

5 Stel de lens scherp met de FOCUS ring.

6 Schakel alle overige aangesloten apparatuur aan.

Zie blz. 19\~27 voor aansluiting van de brontoestellen.

7 Druk op de INPUT toets of INPUT SELECT (VIDEO of RGB) toets om de bron te kiezen waarvan u de signalen op het scherm wilt projekteren. Voorbeeld van aand op het scherm

- De gekozen sinaalingang wordt ongeveer 3 seconden rechtsonder op het scherm getoond.

Voorbeeld van aanduiding op het scherm

RGB1

Basisbediening (vervolg)

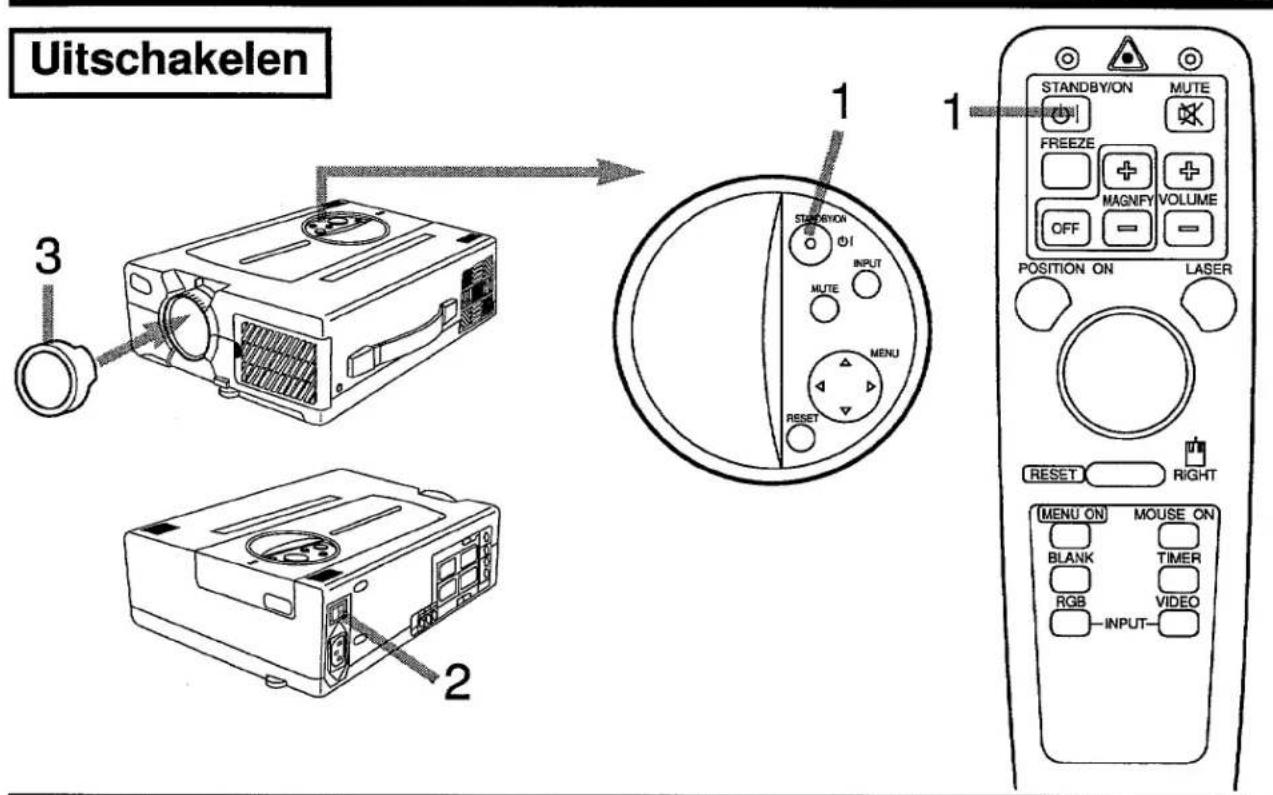

1 Druk 1 sekonde op de STANDBY/ON toets.

• De bedrijfsindicator zal oranje knipperen en vervolgens uit gaan. Na ongeveer een minuut zal de ventilator stoppen en een oranje lichtje zal gaan branden.
• Druk kort op de STANDBY/ON toets (korter dan 1 sekonde) om de projektor niet in de standbyfunktie te schakelen.

2 Schakel de hoofdspanning uit met de MAIN POWER switch. [○:UIT]

3 Plaats de lensdop.

• De ventilator werkt ongeveer 1 minuut na het uitschakelen van de lamp zodat de temperatuur in de projector wordt verlaagd.
• Schakel de hoofdspanning niet de MAIN POWER schakelaar uit wanneer de lamp brandt. De lamp wordt anders mogelijk beschadigd.

PLUG & PLAY

Deze projector voldoet aan de VESA DDC1/2B specificaties. PLUG & PLAY is een systeem met inbegrip van een computer, periferieën (bijvoorbeeld projectors) en een bedieningssysteem.

Dit systeem werkt wanneer deze projector met een DDC (Display Data Channel) computer is verbonden die met voor Plug & Play compatabile software werkt.

(Uitsluitend RGB 1)

Stilstaand beeldfunctie (FREEZE)

Deze functie kan een stilstaand beeld weergeven (door het beeld te 'bevriezen'). Deze functie kan worden gebruikt in combinatie met de vergrotingsfunctie (MAGNIFY Function).

1 Druk op de FREEZE toets.

Het weergegeven beeld stopt. In de rechterbenedenhoek van het scherm zal ongeveer 3 seconden lang een teken verschijnen als u de FREEZE functie inschakelt.

[OM HET STILSTAANDE BEELD WEER LOS TE LATEN]

2 Druk op de FREEZE toets.

De stilstaand beeld functie wordt geannuleerd. Terwijl een teken ongeveer 3 seconden lang onderin beeld verschijnt wanneer FREEZE weer opgeheven wordt.

Let op

• Als u op de FREEZE toets drukt, kunnen FREEZE en RELEASE om en om gebruikt worden.
• Daarbij moet u bedenken dat het stilstaande beeld (FREEZE) ook opgeheven wordt wanneer er een bronkeuzetoets wordt ingedrukt, of wanneer gedurende de weergave van het stilstaande beeld de weergave modus (display mode) van de personal computer wordt omgeschakeld.
• De POSITION ON icoon wordt niet getoond tijdens weergave van een stilstaand beeld. Het is tevens onmogelijk het beeld over het scherm te laten rollen met de DISK PAD.
• Wanneer er als ingangssignaal een stilbeeld ontvangen wordt en de stilsaand beeld functie aan staat, moet u niet vergeten de stilstaand beeld functie te annuleren.

Vergrotingsfunctie (MAGNIFYING)

Het is mogelijk om een gedeeltelijk uitvergroot beeld te laten zien. Deze functie kan gebruikt worden in combinatie met de FREEZE functie.

1 Druk op de vergrotingstoets + (MAGNIFY +). • Hierdoor vergroot u het centrale deel van het beeld 2 maal.

[OM DE VERGROTINGSFACTOR TE VERANDEREN]

2 Druk op de vergrotingstoets + (MAGNIFY +). • Als u op deze toets drukt, wordt er een grotere vergrotingsfactor toegepast (Tot ongeveer 4 maal).

3 Druk op de vergrotingstoets - (MAGNIFY -).

- Als u op deze toets drukt, wordt het vergrote deel van het beeld weer kleiner (Tot ongeveer 1,1 maal).

[OM HET WEERGEGEVEN GEBIED TE VERSCHUIVEN]

4 Druk op de POSITION ON toets.

5 Druk boven, beneden, links of rechts op de 'MUIS'-schijf. - Het uitvergrote deel van het beeld verschuift in de door u aangegeven richting.

6 Druk op de vergroting uit stoets (MAGNIFY OFF).

Let op

De Vergrotingsfunctie (MAGNIFY) wordt opgeheven als een bronkeuzetoets wordt ingedrukt, of wanneer de weergave modus (display mode) van de personal computer tijdens het gebruik van de functie wordt omgeschakeld.

Instellingen en funkties

1 Druk op de MENU (▲ ▼ ◀ ▶) toetsen of de MENU ON/OFF toets.

- De in-beeldmenu's verschijnen op het scherm.

2 Kies het in te stellen menu met de MENU ( ◀ ▶ ) toetsen of de DISK PAD.

- Het groene menu wordt gekozen.

3 Kies het in te stellen onderdeel met de MENU (▲ ▼ ◀ ▶) toetsen of de DISK PAD.

- Het groene onderdeel kan worden ingesteld.

Het menuscherm dooft indien er ongeveer 5 tot 10 minuten geen bediening wordt uitgevoerd.

Geheugenfunktie

Afzonderlijke instellingen voor de VIDEO, RGB1 en RGB2 signaalbronnen zijn in het geheugen programmeerbaar. De instellingen blijven in het geheugen bewaard na uitschakeling.

Weer terugstellen naar de fabrieksinstellingen

- Terugstellen van de menu-onderdelen (SETUP, INPUT, BEELD, OPT.)

(1)Kies het menu dat u terug wilt stellen.
(2)Druk op de RESET toets.
(3)Kies DEFAULT (ANNULEREN zal de instellingen niet terugstellen). (Het hier rechts afgebeelde display verschijnt.)

- Terugstellen van de ingestelde onderdelen (VOLUME, HELDER, etc.)

(1)Kies het onderdeel dat u naar de fabrieksinstelling terug wilt stellen.

(2)Druk op de RESET toets.

Instellingen en funkties (vervolg)

SET UP

Het SET UP menu wordt gebruikt voor het instellen van parameters voor het beeld en voor het verplaatsen van het beeld.

RGB signaalingang

VIDEO signaalingang

Instelbaar onderdeel	Details	Stilstaand beeld	Vergroting	Stilstaand beeld & Vergroting
VOLUME	Verlagen ↔ Verhogen	○	○	○
HELDER	Donkerder ↔ Lichter	○	○	○
CONTRAST	Lager ↔ Hoger	○	○	○
SCHERPTE	Zachter ↔ Scherper	×	○	×
KLEUR	Minder ↔ Meer	×	○	×
TINT	Rood ↔ Groen	×	○	×
V POSIT	Verhogen of verlagen van beeld. Of automatische bediening	×	×	×
H POSIT	Naar links of rechts verplaatsen van beeld. Of automatische bediening	×	×	×
H FASE	Verminderen van beeldtrillingen. Of automatische bediening	×	○	×
H SIZE	Verbreden of versmallen van het horizontale formaat van beeld. Of automatische bediening	×	×	×
KLEUR BAL (KLEURBALANS)	voor rood ↔ voor blauw	○	○	○

○: de handeling is mogelijk. ×: de handeling is niet mogelijk.

Gebruik van het SET UP menu

1. Balkdisplay onderdelen (VOLUME, HELDER (helderheid) enz.)

Verplaats de groene cursor naar het onderdeel dat u wilt instellen en beweeg vervolgens de MENU toetsen op het toestel of de DISK PAD op de afstandbediening naar links of rechts om de lengte van de staafdiagrammen te regelen. Sommige onderdelen kunnen niet worden ingesteld tijdens stilstaand beeld of uitvergroting. (Raadpleegt u alstublieft de tabel hierboven.)

1. Numerieke display onderdelen (V POSIT, H POSIT enz.)

Gebruik ofwel de handmatige bediening of de automatische set-up. Sommige onderdelen kunnen niet worden ingesteld tijdens stilstaand beeld of uitvergroting. (Raadpleegt u alstublieft de tabel hierboven.)

Handmatige bediening

Regel keuzeonderdelen met de hand.

(1) Gebruik de MENU toetsen op het toestel of de DISK PAD op de afstandsbediening om de groene cursor naar het nummer van het onderdeel dat u wilt bijstellen te brengen.
(2) Met de groene cursor op het nummer, kunt u via de MENU toetsen op het toestel of de DISK PAD op de afstandsbediening de waarde laten toe- of afnemen.

Instellingen en funkties (vervolg)

Automatische instelfunctie

De projector zal automatisch vier onderdelen instellen (V POSIT, H POSIT, H FASE, H SIZE, Witbalans). Wanneer AUTO geselecteerd is (de cursor wordt vanaf Handmatige bediening naar rechts bewogen), zal het AUTO bevestigingsscherm zoals hier beneden is afgebeeld verschijnen.

Als u de cursor naar boven verschuift en AUTO kiest terwijl het AUTO bevestigingsscherm wordt getoond zoals rechtsboven afgebeeld, zal de projector zichzelf automatisch instellen.

Het wordt zoals rechtsonder afgebeeld.

Als ANNULEREN drie seconden lang gekozen wordt, of als de RESET toets op het toestel of op de afstandsbediening ingedrukt wordt, zal de groene cursor terugkeren naar de waarde voor het geselecteerde onderdeel (Handmatige bediening).

Tijdens de Automatische instelling

Het woord zal groen knipperen in de rechter benedenhoek van het scherm.

Wanneer de automatische instelling voltooid is, zal het woord verdwijnen.

De automatische aanpassing van de witbalans wordt geannuleerd door de ingangsaansluiting om te schakelen of het ingangssignaal te wijzigen.

AUTO

• Met het startscherm getoond (GEEN INGANGSSIGNAAL of SYNC IS BUITEN BEREIK wordt getoond), kunnen geen andere onderdelen dan VOLUME van het SETUP menu worden ingesteld.
• De TINT kan niet met een PAL / SECAM videosignaalingang worden ingesteld.
  • TINT, KLEUR en SCHERPTE kunnen niet met een RGB signaalingang worden ingesteld.
  • V POSIT, H POSIT, H FASE en H SIZE kunnen niet met een VIDEO signaalingang worden ingesteld.
• De Automatische set-up heeft ongeveer 10 tot 15 seconden nodig.
• In sommige gevallen zal de Automatische set-up niet normaal functioneren, afhankelijk van het type computer waarop het toestel is aangesloten en het ontvangen signaal.
• Met sommige beelden kan de Automatische set-up niet naar behoren functioneren. Probeer de Automatische set-up niet met animaties of donkere beelden.
• Voer de automatische instelling uit wanneer het programma op de computer ingesteld is voor het maximale display.
• Na de automatische instelling kan het scherm een beetje donkerder worden vanwege de automatische instelling van het signaalniveau.
• De automatische instelling zal niet functioneren tijdens stilstaand beeld, uitvergroting of terwijl het beginscherm weergegeven wordt (GEEN INGANGSSIGNAAL of SYNC IS BUITEN BEREIK).

INPUT

Het INPUT menu wordt gebruikt voor het kiezen van de ingangsbron.

Instelbaar onderdeel	Details
RGB 1	Kiezen van de RGB 1 aansluiting.
RGB 2	Kiezen van de RGB 2 aansluiting.
VIDEO	Kiezen van de VIDEO aansluiting.
SYST	Kiezen van het videosignaalsysteem. Kies AUTO onder normale omstandigheden.Kies de juiste ingangssigssignaalfunctie (NTSC, PAL, SECAM, NTSC 4.43, M-PAL of N-PAL) wanneer het beeld (video) niet juist is (geen kleur). De Automatische set-up functie biedt geen ondersteuning voor N-PAL signalen, daarvoor dient u zelf N-PAL te kiezen.

Instellingen en funkties (vervolg)

BEELD

Het BEELD menu wordt gebruikt voor de beeldinversie.

Instelbaar onderdeel	Details
SPIEGEL	Voor horizontale of vertikale inversie van het beeld.NORMAL - niet omgekeerd.H:INVERT Horizontale inversieV:INVERT Vertikale inversieH&V:INVERT Horizontale en vertikale inversie.
BLANCO	Hiermee kiest u de kleur uit het signaal die doorzichtig moet worden.Zie "BLANK ON toets" op pagina 9.Met het startscherm getoond, zal het scherm na 5 minuten blanco worden.
TONEN	Kiezen van de snelheid voor het onthullen. Zie "BLANK ON toets" op pagina 9.
BERICHT	In-of uitschakelen van de aanduidingen op het beeld.(VOLUME, Display voor ingangskeuze)

OPT. (OPTIONEEL)

Met het OPT menu kunt u de communicatiefunctie, etc. instellen.

Instelbaar onderdeel	Details
COM. SWELH	Kiezen van de transmissiesnelheid voor data. (vijf soorten)
COM. BITS	Kiezen van het data formaat voor transmissie.7N1...7 data bits, No parity, 1 stop bit.8N1...8 data bits, No parity, 1 stop bit.
TIMER	Instellen van de minuten voor de timer. (0~99)
TAAL	Kiezen van de taal voor het in-beeldmenu.(Engels, Frans, Deuits, Spaans, Italiaans, Noors, Nederlands)
AUTO UIT	Spanning wordt na een bepaalde tijd (aantal minuten) na het staren van het startscherm (GEEN INGANGSSIGNAAL of SYNC IS BUITEN BEREIK)uitgeschakeld.Ingestelde tijd : 1 t/m 99 (min.), 0 : niet ingesteld
OPSTARTEN	Instellen/annuleren van het srartscherm dat wordt getoond bij het inschakelen van de spanning, of wanneer er geen ingang wordt herkend of synch buiten het bereik is.

Aansluiting op de videosignaal-ingangsaansluitingen

1. Ingangssignaal

S-VIDEO signaal		Luminantiesignaal 1.0Vp-p, 75Ω afsluitimpedantie Chrominantiesignaal 0.286Vp-p (burst signaal), 75 afsluitimpedantie
VIDEO signaal		1.0Vp-p, 75Ω afsluitimpedantie
AUDIO signaal	Ingang	200mVrms, 20kΩ lager (MAX 3.0Vp-p)
	Uitgang	0~200mVrms, 1kΩ

De video-ingangsaansluitingen hebben prioriteit in de volgende volgorde.

①S-VIDEO ingangsaansluiting ②RCA-tulpstekker ingangsaansluiting

Er wordt uitsluitend een audiosignaal via de RGM audio-uitgangsaansluitingen uigestuurd, ookal wordt een videosignaal getoond.

Aansluiting op de RGB-signaalaansluiting

1. In- en uitgangssignaal

Videosignaal		Analoog 0.7Vp-p 75Ω afsluitimpedantie (Positieve poalariteit)
Horizontaal sync signaal		TTL niveau (Positieve/negatieve poalariteit)
Vertikaal synd signaal		TTL niveau (Positieve/negatieve poalariteit)
Samengesteld sync signaal		TTL niveau
AUDIO signaal	Ingang	200mVrms, 20kΩ lager (MAX 3.0Vp-p)
	Uitgang	0~200mVrms, 1kΩ

2. In- en uitgangssignaalaansluiting

1	Videosignaal (Rood)	9	Niet aangesloten
2	Videosignaal (Groen)	10	Aarde
3	Videosignaal (Blauw)	11	Niet aangesloten
4	Niet aangesloten	12	DDC (Display Data Channel) (uitsluitend RGB1)
5	Niet aangesloten	13	Horizontaal/Samengesteld sync signaal
6	Aarde (voor R)	14	Vertikaal sync signaal
7	Aarde (voor G)	15	DDC (Display Data Channel) (uitsluitend RGB1)
8	Aarde (voor B)

f/ D-sub 15-pins vrouwelijke aansluiting (Vrouwtje)

Let op

Gebruik uitsluitend de gespecificeerde RGB kabel. Bepaalde RGB kabels werken namelijk niet met DDC (Display Data Channel). Met andere kabels zijn de pennen ⑫ ⑮ niet altijd aangesloten.

Aansluiting op de RGB-signaalaansluiting (vervolg)

1. Voorbeeld van computersignaal

Resolutie H X V	fH (kHz)	fV (Hz)	Standaard Type	Note 1	Note 2	Note 3	Display beeldpunten
640 X 400	24,8	56,4		NEC PC9800		Vergroot	1024 X 640
640 X 350	37,9	85,1	VESA	VGA-1		Vergroot	1008 X 560
640 X 400	37,9	85,1	VESA	VGA-2		Vergroot	1008 X 640
720 X 400	37,9	85,0	VESA	TEKST		Vergroot	1008 X 640
640 X 480	31,5	59,9	VESA	VGA-3		Vergroot	1024 X 768
640 X 480	35,0	66,7		Mac 13" functie	SW 1 ON SW 2 ON	Vergroot	1024 X 768
640 X 480	37,9	72,8	VESA	VGA-3(72Hz)		Vergroot	1024 X 768
640 X 480	37,5	75,0	VESA	VGA-3(75Hz)		Vergroot	1024 X 768
640 X 480	43,3	85,0	VESA	VGA-3(85Hz)		Vergroot	1024 X 768
800 X 600	35,2	56,3	VESA	SVGA (56Hz)		Vergroot	1000 X 750
800 X 600	37,9	60,3	VESA	SVGA (60Hz)		Vergroot	1000 X 750
800 X 600	48,1	72,2	VESA	SVGA (72Hz)		Vergroot	1000 X 750
800 X 600	46,9	75,0	VESA	SVGA (75Hz)		Vergroot	1000 X 750
800 X 600	53,7	85,1	VESA	SVGA (85Hz)		Vergroot	1000 X 750
832 X 624	49,7	74,5		Mac 16" functie	SW 2 ON SW 4 ON	Vergroot	1024 X 768
1024 X 768	48,4	60,0	VESA	XGA (60Hz)			1024 X 768
1024 X 768	56,5	70,1	VESA	XGA (70Hz)			1024 X 768
1024 X 768	60,0	75,0	VESA	XGA (75Hz)			1024 X 768
1152 X 768	67,5	75,0	VESA	SXGA (75Hz)		Gecomprimeerd	1008 X 756
1280 X 960	60,0	60,0	VESA	SXGA (60Hz)		Gecomprimeerd	1024 X 768
1280 X 1024	64,0	60,0	VESA	SXGA (60Hz)		Gecomprimeerd	960 X 768
1280 X 1024	80,0	75,0	VESA	SXGA (75Hz)		Gecomprimeerd	960 X 768

Opmerking 1: Signaalfunctie
Opmerking 2: Voor de resolutiefunctie is een MAC adapter vereist.
Deze projector is compatibel met de 13 inch en 16inch functie.
MAC 13" functie = schakelaar 1 en schakelaar 2 op ON gedrukt.
MAC 16" functie = schakelaar 2en schakelaar 4 op ON gedrukt.
Opmerking 3: Displayfunctie

Pure electrical connector diagram without any text, numbers, or symbols

(Bijvoorbeeld de 16 inch functie)

Let op

- De signalen van bepaalde ingangsbronnen worden mogelijk niet juist getoond omdat de ingangsbron niet kompatibel met deze projektor is.

- Bepaalde ingangsbronnen kunnen niet met de "display beeldpunten" voor volledig formaat worden getoond.

Aansluiting op de RGB-signaalaansluiting (vervolg)

4. Basisinstelling voor de signalen

De volgende instellingen voor de signalen zijn bij het verlaten van de fabriek ingesteld. U moet voor bepaalde computertypen mogelijk andere instellingen maken. Zie de aanwijzingen op blz. 15 en 16 hiervoor.

Computer/signal quelle	DATA-VSYNC (Zeilen)
	a	b	c	d
VGA-1 (85Hz)	3	60	350	32
VGA-2 (85Hz)	3	41	400	1
PC-9800	8	25	400	7
TEKST	3	42	480	1
VGA-3	2	33	480	10
Mac 13" functie	3	39	480	3
VGA-3 (72Hz)	3	28	480	9
VGA-3 (75Hz)	3	16	480	1
VGA-3 (85Hz)	3	25	480	1
SVGA (56Hz)	2	22	600	1
SVGA (60Hz)	4	23	600	1

Computer/signal quelle	DATA-VSYNC (Zeilen)
	a	b	c	d
SVGA (72Hz)	6	23	600	37
SVGA (75Hz)	3	21	600	1
SVGA (85Hz)	3	27	600	1
Mac 16" functie	3	39	624	1
XGA (60Hz)	6	29	768	3
XGA (70Hz)	6	29	768	3
XGA (75Hz)	3	28	768	1
SXGA (1152 X 864, 75Hz)	3	32	864	1
SXGA (1280 X 960, 60Hz)	3	36	960	1
SXGA (1280 X 1024, 60Hz)	3	38	1024	1
SXGA (1280 X 1024, 75Hz)	3	38	1024	1

Aansluiting op de bedieningssignaalaansluiting

1. Bedieningssignaal-aansluting

Pinnummer	RS-232C	Muis
		PS/2	ADB	Serieel
1
2		CLK
3		DATA	DATA
4
5
6	SELO	SELO		SELO
7	RTS	RTS	RTS	RTS
8
9		+5V	+5V
10	GND	GND	GND	GND
11
12
13	RDP
14	TDP			TD
15

D-sub 15-pin shrink-aansluiting (Mannetje)

Let op

Schakel de spanning van zowel de projektor als computer uit alvorens de toestellen aan te sluiten. Verbind de computer middels een geschikte kable met de bedieningsaansluiting van de projektor. Zie de gebruiksaanwijzing van de beide toestellen alvorens de verbinding te maken.

2. Muisemulatie

(1) Verbind de projector en de muisaansluiting van de computer door gebruik te maken van een geschikte kabel, terwijl de projector en de computer zijn uitgeschakeld zodat de muisemulator niet werkt.
(2) Zet de hoofdschakelaar van de projector aan en druk op de STANDBY/ON toets. De indicator zal oplichten. (de ON indicator licht groen op)
(3) Druk op de INPUT toets van de projector of de RGB toets van de afstandsbedieningszender en kies de ingangsaansluiting.
(4) Schakel de computer in.
(5) Activeer de muisfunctie Stel de computer terug (met "reset" van de software of de "reset" schakelaar) wanneer u de muisfunctie niet kunt activeren.
(6) Zie blz. 8 voor gebruik van de afhankelijk van de druk die u op DISK PAD uitoefent. Let op : De muis kan niet worden bediend wanneer het startscherm of menuscherm wordt getoond.

Let op

• Bij bepaalde notebook computers die een interne wijzer hebben, werkt de muisemulatie niet wanneer de interne wijzer niet is uitgeschakeld. U moet in dat geval de BIOS instelling zodanig veranderen dat de interne wijzer is uitgeschakeld. Zie de gebruiksaanwijzing van de hardware voor het uitschakelen van de interne wijzer met BIOS.
• Met bepaalde computers kan de muisfunctie niet worden geactiveerd zonder een utiliteitsprogramma. Zie in dat geval de handleidingen van de computer.

Aansluiting op de bedieningssignaalaansluiting (vervolg)

PS/2 kabel

Mini DIN 6 pin

PS/2 kabel
Mac (ADB) muis

Mini DIN 4 pin

ADB kabel
Seriële muis

Seriële kabel

Let op

Communicatie via RS-232C is niet mogelijk met gebruik van een seriële muiskabel. U moet de RS-232C kabel kopen.

Aansluiting op de bedieningssignaalaansluiting (vervolg)

3. Communicatie

(1) Verbind de projektor en de computer middels een geschikte kabel.

(2) Schakel de computer in en schakel de projektor pas in nadat de computer is gestart.

(3)Kies de datasnelheid (COM.SNELH) en het dataformaat (COM.BITS) van projector. (Zie blz. 18)

(4)Start de communicatie.

D-sub 9 pin S aanslviting

RS232C kabel (Referentie)

4. Bedieningscommandocodo

Bedieningscommandotabel

	Projektor→PC			PC→Projektor
Onderdeel	Responscode			Vraagcode		Instelcode			Fabrieksinstellingcode
	1ste	2ste	data	1ste	2ste	1ste	2ste	data	1ste	2ste
MUIS	11h	05h	+1	20h	05h	31h	05h	+1	40h	05h
COMMUNICEREN	11h	06h	+1	20h	06h	31h	06h	+1	40h	06h
POWER	11h	11h	+1	20h	11h	31h	11h	+1	—
SPIEGEL	11h	14h	+1	20h	14h	31h	14h	+1	40h	14h
INPUT	11h	21h	+1	20h	21h	31h	21h	+1	40h	21h
(VIDEO)SYST	12h	22h	+2	20h	22h	32h	22h	+2	40h	22h
VOLUME	11h	23h	+1	20h	23h	31h	23h	+1	40h	23h
MUTE	11h	24h	+1	20h	24h	31h	24h	+1	40h	24h
HELDER	13h	31h	+3	20h	31h	33h	31h	+3	40h	31h
CONTRAST	13h	32h	+3	20h	32h	33h	32h	+3	40h	32h
KLEUR	13h	33h	+3	20h	33h	33h	33h	+3	40h	33h
TINT	13h	34h	+3	20h	34h	33h	34h	+1	40h	34h
SCHERPTE	13h	35h	+3	20h	35h	33h	35h	+1	40h	35h
H FASE	13h	37h	+3	20h	37h	33h	37h	+1	40h	37h
H POSIT	14h	38h	+4	20h	38h	34h	38h	+4	40h	38h
H SIZE	14h	36h	+4	20h	36h	34h	36h	+4	40h	36h
V POSIT	14h	3Ah	+4	20h	3Ah	34h	3Ah	+4	40h	3Ah
KLEUR BAL	13h	3Bh	+3	20h	3Bh	33h	3Bh	+3	40h	3Bh
AUTOMATISCHE INSTELLING	11h	3Ch	+1	20h	3Ch	31h	3Ch	+1	40h	3Ch
BLANKO	11h	41h	+1	20h	41h	31h	41h	+1	40h	41h
TONEN	11h	42h	+1	20h	42h	31h	42h	+1	—
MAGNIFY	11h	15h	+1	20h	15h	—			40h	15h
	16h	15h	+6	—		36h	15h	+6	—
FREEZE	11h	16h	+1	20h	16h	31h	16h	+1	40h	16h

Aansluiting op de bedieningssignaalaansluiting (vervolg)

Bedieningsdatatabel

Onderdeel	Datacode
MUIS	00h=stop muisemulatie. 01~7Fh=start muisemulatie en stel 7N1, 1200bps in.
COMMUNICEREN	0Xh=8N11Xh=7N1X0h=1200bps, X1h=2400bps, X2h=4800bps, X3h=9600bps, X4h=19200bps
POWER	3Eh=spanning uit (Standbyfunctie), 3Fh=spanning in
SPIEGEL	00h=normaal, 01h=H:inversie, 02h=V:inversie, 03h=H&V:inversie
INPUT	11h=VIDEO, 21h=RGB1, 22h=RGB2
(VIDEO)SYST	00h 00h=Auto, 00h 01h=NTSC, 00h 04h=NTSC4,4300h 02h=PAL, 00h 03h=SECAM, 00h 05h=M-PAL, 00h 06h=N-PAL
VOLUME	00h (min) ~ 24h (max)
MUTE	00h=damping uit, 01h=damping in
HELDER	00h 00h 00h (donker) ~ 00h 00h 24h (helder)
CONTRAST	00h 00h 00h (zwakker) ~ 00h 00h 24h (sterker)
KLEUR	00h 00h 00h (minder) ~ 00h 00h 24h (meer)
TINT	00h 00h 00h (rood) ~ 00h 00h 24h (groen)
SCHERPTE	00h 00h 00h (zacht) ~ 00h 00h 24h (scherp)
H FASE	00h 00h 00h ~ 00h 00h 1Fh
H POSIT	00h 00h 4Fh 00h (links) ~ 00h 00h 17h 05h (rechts)
H SIZE	00h 00h 06h 06h (smaller) ~ 00h 00h 04h 0Ch (breder)
V POSIT	00h 00h 03h 00h (omhoog) ~ 00h 00h 00h 06h (omlaag)
KLEUR BAL	00h 00h 00h (voor rood) ~ 00h 00h 24h (voor blauw)
AUTOMATISCHE INSTELLING	00h (Automatische instelling wordt uitgevoerd.), 07h (Automatische instelling is klaar.)
TONEN	0Xh=blanko scherm uit1Xh=blanko scherm aanbit0 0=blauw uit, 1=blauw aan, bit1 0=groen uit, 1=groen aanbit2 0=rood uit, 1=rood aan, bit3 0=geen verandering, 1=verandering
BLANKO	X1h=onthullen omlaag, X4h=onthullen naar rechts, X=0 (langzaam) ~ 7 (snel)
MAGNIFY	(1) Antwoord codes wanneer de vraagcode en de vooringestelde code gegeven worden (Aantal data bytes = 1) 00h = normale weergave, 01h = vergrote weergave(2) Wanneer de vergroting ingesteld wordt door codes in te stellen (Aantal databytes = 6)Eerste en tweede data byte: horizontale startpositie van de vergroting (linkerkant)00h 00h (links) - 3 Ch 05h (rechts),derde en vierde data byte: verticale startpositie van de vergroting (bovenkant)00h 00h (boven) - 0Dh 04h (onder),vijfde en zesde databyte: horizontale vergrotingsfactor beeldpunt numerieke informatie64h 00h (groot) - 20h 06h (klein)
FREEZE	00h = normale weergave, 01h = stilstaand beeld

Let op

Indien de PC een ongedefinieerd commando of verkeerde datacodes stuurt, kan de projektor de bediening mogelijk niet uitvoeren.

Een commando bestaat uit 2 commando-bites en wordt gevolgd door data-bites.

1-ste bite toont het soort commando en de lengte.

"0xH": Fout-respons Projektor stuurt naar PC.

"1xH": Commandorespons Projektor stuurt naar PC.

"2xH": Vraagcommando PC stuart naar projektor.

"3xH": Instelcommando PC stuart naar projektor.

"4xH": Fabrieksinstellingcommando PC stuart naar projektor.

"5xH" - "FxH" Gereserveerd

"x" toont de lengte van data-bites.

2-de bite toont de commandocode "yy" zoals in de commandotabel aangegeven.

De datatabel toont de data-bite.

Aansluiting op de bedieningssignaalaansluiting (vervolg)

Procedure voor het krijgen van de projektorstatus

(1) PC stuart het "20H"+"yyH" commando naar de projektor.
(2) Projektor geeft het "1xH"+"yyH" + data-bites.

Procedure voor het instellen van de projektorstatus

(1) PC stuart het "3xH" + "yyH" + data-bites commando naar de projektor.
(2) Projektor verandert van status.
(3) Projektor geeft het "1xH"+"yyH" + data-bites die de status tonen.

Let op

• (3) Data-bites is niet altijd hetzelfde als (1) data-bites.
Indien de projektor niet naar de status van (1) data-bites kan schakelen, zal de projektor de juiste status instellen en geeft deze nieuwe ingestelde data-bites of de projektor antwoordt met een fout "0xH" + "yyhH" + data-bites als (1).
- Wanneer uitsluitend de spanningsregeling wordt gebruikt, zal het versturen van de ingestelde code en ontvangen van de antwoordcode ongeveer 2 - 140 seconden duren.

Procedure voor het krijgen van de projektorstatus

(1) PC stuart het "40H"+"yyH" commando naar de projektor.
(2) Projektor schakelt naar fabrieksinstellingen.
(3) Projektor geeft het "1xH"+"yyH"+ data-bites die de fabrieksinstellingen tonen.

Voorbeeld van commandofout

Iniden de projector geen commando van de PC kan ontvangen, zal een foutcode "00H"+"yyH" terug worden gestuurd. (Wanneer een commandocode "2xH", "3xH" of "4xH"+"yyH"+data van de PC naar de projector wordt gestuurd.)

Voorbeeld van datafout

Wanneer de projector geen commando van de PC kan ontvangen, zal een futcode met data "00H" + "yyH" + data onveranderd worden teruggestuurd.(Wanneer een commandocode "2xh", "3xH" of "4xH" + "yyH" + data van de PC naar de projector wordt gestuurd.)

Wanneer de data langer is dan de vereiste lengte van de datacode, dan zal de projector het teveel negeren. Wanneer de data korter is dan de vereiste lenget van de datacode, dan zal de projector de hierboven getoonde foutcode terugsturen.

Voorbeeld van "framing" fout

Stuart de projector een foutcode "70H" +"70H" tot maximaal 10 keer uit met intervallen van 1 seconden totdat een antwoord wordt ontvangen.

Interval van commando-bites en data-bites

Nadat commandocode "2xH", "3xH" of "4xH" van de PC werd verstuurd, zal de projector indien het commando of de data niet met 500ms worden gestuurd een foutcode "70H" + "70H" terugsturen. Er wordt een framing fout veronderstelt indien er vervolgens binnen 1 seconde geem antwoord wordt ontvangen.

Let op

• Het interval van commando-bites en data-bites moet hoger dan 1mS en lager dan 500mS zijn. Indien het lager dan 1mS is, zal een framing fout worden geconstateerd.
• Nadat de projector een antwoordcode heeft teruggestuurd, zal voor het versturen van het volgende commando van de PC een interval van 40ms of langer tussen de antwoordcode en de andere code worden aangebracht.

Voorbeeld van systeem-aansluitingen

Aansluiting van brontoestellen.

Reinigen van de luchtfilter

Reinig het filter ongeveer na iedere 100 uren.

1 Schakel de projektor uit met de MAIN POWER schakelaar en trek de stekker uit het stopkontakt.

2 Verwijder de afdekking van het voorfilter.

3 Reinig de luchtfilter met een stofzuiger.

- Was het luchtfilter indien vuil met een oplossing van water en een mild schoonmaakmiddel. Droog goed na.

4 Bevestig het luchtfilter op de afdekking.

Let op

• Als de luchtfilter verzadigd raakt met stof en vuil zal een beschermingscircuit het toestel automatisch uitschakelen.
• Niet gebruiken zonder luchtfilter.

De lamp heeft een beperkte levensduur.

Het beeld zal donkerder worden of de kleuren zijn niet natuurgetrouw wanneer de lamp bijna op is.

Het voortzatten van het gebruik van een lamp die bijna op is, kan een onjuiste werking veroorzaken.

Vervang de lamp daarom direct indien nodig.

Ter referentie voor het vervangen van de lamp zal de indicator oplichten of een mededeling op het display worden getoond wanneer u de spanning inschakelt. Zie blz. 31.

U moet de lamp nu vervangen. Raadpleeg de plaats van aankoop.

Let op

De LAMP indikator licht tevens op als de lamp oververhit raakt. Schakel in dat geval de projektor uit en laat de lamp 45 minuten afkoelen. Schakel het toestel vervolgens weer aan. Raadpleeg uw dealer als de LAMP indikator nu nog steeds rood oplicht.

1. Vervangen van de lamp

Optionele lamp : CP-X938WZ / CP-X940WB : Lamp-unit DT00236

CP-X940W/E : Lamp-unit DT00205

HOOGSPANNING HOGE TEMPERATUUR HOGE DRUK

Schakel de spanning uit, trek de stekker uit het stopcontact en wacht tenminste 45 minuten zodat de lamp is agekoeld alvorens de lamp te vervangen.

Lamp staat onder hoge druk wanneer heet en kan ontploffen bij een verkeerde behandeling.

Let op

• Gooi een gebruikte lamp op de juiste, milieuvriendelijke wijze weg.
• De lamp is van glas. Wees daarom voorzichtig en stoot niet en maak geen krassen.
• Gebruik geen oude lamp. Een oude lamp zou kunnen barsten of ontploffen.
• Indien u denkt dat de lamp gebroken of ontploft is (u hoorde een ploffend geluid), moet u de stekker van het netsnoer uit het stopcontact trekken en de plaats van aankoop voor het vervangen van de lamp raadplegen.
• Het kan echter mogelijk zijn dat de reflector en het interieur van de projector zijn beschadigd door stukjes glas. U moet de lamp daarom door een erkend vakman laten vervangen zodat letsel door stukjes glas wordt voorkomen.

1 Schakel de hoofdspanning uit en trek de stekker van het netsnoer uit het stopcontact.

2 Verwijder de lampafdekking.

• De lamp zou brandwonden kunnen veroorzaken wanneer de lamp heet is. Wacht minimaal 45 minuten totdat de lamp afgekoeld is.
• Los de schroef en verwijder de afdekking.

3 Los de twee schroeven en trek aan de hendel om de lamp te verwijderen.

• U zou uw vingers kunnen bezeren indien de schroefjes niet geheel zijn gelost.
• Steek uw hand na het verwijderen van de lamp niet in de behuizing. (In het toestel zijn optische onderdelen. De kleuren zullen bijvoorbeeld

mogelijk niet juist zijn wanneer u deze onderdelen met uw handen heeft aangeraakt.)

Lamp (vervolg)

4 Vervang de lamp door een nieuwe en bevestig weer met de twee schroeven.

- Zet de lampschroeven stevig vast. Losse schroeven kunnen leiden tot slecht contact voor de aansluiting en dat kan weer tot storingen leiden.

5 Plaats de lampafdekking terug en bevestig met de schroef.

• Voorkom brandwonden en plaats de lampafdekking en zet met de schroefjes vast.
• Schakel de spanning niet in wanneer de afdekking van de lamp is verwijderd.

• Na het vervangen van de lamp moet u de gebruikstijd van de lamp terugestellen. Stel niet terug wanneer de lamp niet wordt vervangen.
• Reset het toestel niet zonder de lamp te vervangen, daar dit de lamp kan beschadigen.

2. Terugestellen van de gebruikstijd vande lamp.

Als u de lamp heeft vervangen nadat de vervangingstijd voor de lamp verstreken is, dient u de hieronder beschreven procedure uit te voeren binnen 10 minuten nadat u de stroom heeft ingeschakeld. De stroom zal automatisch worden uitgeschakeld als de periode van 10 minuten verstreken is.

1) Druk 3 seconden op de RESET toets van de projector of 3 seconden op de TIMER toets van de afstandsbediening zodat de totale gebruikstijd van de lamp wordt getoond.
- Het volgende display verschijnt onder op het scherm wanneer de totale gebruikstijd van lamp 1700 uren is.
2) Druk wanneer de gebruikstijd van de lamp wordt getoond op de RESET toets van de projector of de MENU ON toets van de afstandsbediening.
3) Kies "0" van het scherm met de MENU ( Ⓞ ) toets of DISK PAD.

Overzicht van de indikaties

In-beeld display

De volgende indikaties worden in het beeld getoond.

VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HET VERVANGENVAN DE LAMP.	De lamp is lange tijd in gebruik. Het verdient aanbeveling de lamp te vervangen door een nieuwe. De lamp zal automatisch uitgeschakeld worden wanneer de tijd voor vervanging is aangebroken. *1
VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HET VERVANGENVAN DE LAMP.DE STROOM WORDT NA 20UREN UITGESCHAKELD.	De totale gebruiksduur van de lamp zal in * uur de tijd voor vervanging van de lamp overschrijden. De lamp zal automatisch uitgeschakeld worden wanneer de tijd voor vervanging is aangebroken. Vervang de lamp door een nieuwe voor deze tijd aanbreekt. *1De asterisk (*) geeft het aantal uur aan dat nog resteert voor de lamp automatisch uitgeschakeld zal worden.
CHANGE THE LAMPknippert.	De totale gebruiksduur van de lamp heeft de tijd voor vervanging van de lamp overschreden. De lamp zal ongeveer 10 minuten nadat dit begint te knipperen automatisch uitgeschakeld worden. Vervang de lamp door een nieuwe. *2
GEEN INGANGSSIGNAAL	Er is geen bronsignaal. (Zie blz. 19 en 20)
SYNC IS BUITEN BEREIK	De horizontale fekwentie van het bronsignaal valt buiten het bereik van de projektor en kan niet worden verwerkt. (Zie blz. 20 en 21)

*1 Deze mededeling dooft na 3 minuten.
Deze mededeling zal weer verschijnen bij het weer inschakelen van het toestel.
*2 Het is mogelijk de stroom weer in te schakelen, maar de stroom zal na ongeveer 10 minuten uitgeschakeld worden.

Indikatorlampjes

De ON en LAMP indikators kunnen diverse indikaties geven door in een bepaalde kleur op te lichten of te knipperen.

ON indikator	LAMP indikator	TEMP indikator	Significato	Rimedio
Licht oranje op	Dooft	Dooft	Standby-stand	——
Knippert groen	Dooft	Dooft	Toestel warmt op	——
Licht groen op	Dooft	Dooft	Toestel in werking*1	——
Knippert oranje	Dooft	Dooft	Toestel koelt af	——
Licht rood op	Lyser rød	Dooft	Lamp werkt nie*2	Koel projektor door 45 minuten uit te schakelen. De lamp is mogelijk defect indien de indicator opgelicht blijft. U moet de lamp vervangen.
Licht rood op	Knippert rood	Dooft	Er is geen lamp aangebracht of de lamp-deur is open.	Breng de lamp stvig aan of sluit de lamp-deur..
Licht rood op	Dooft	Knippert rood	Koelventilator funktioneert niet juist	Raadpleeg onderhoudspersoneel.
Knippert rood	Knippert rood	Dooft	De totale gebruiksduur van de lamp heeft de lamp vervangingstijd overschreden.	Raadpleeg onderhoudspersoneel.

Schakel het toestel uit als de LAMP indikator oplicht of knippert. Raadpleeg uw dealer als het probleem hierdoor niet wordt opgelost.

*1 : Wanneer de koelventilator stopt en het binnenwerk heet wordt, zal de stroom automatisch worden uitgeschakeld om het toestel af te laten koelen. (Het indicatorlampje gaat uit.) U moet in dat geval de spanning met de schakelaar uitschakelen en het toestel af laten koelen alvorens de spanning weer in te schakelen. De lamp licht vervolgens op. Raadpleeg de plaats van aankoop indien de lamp niet oplicht door de automatische uitschakeling.
*2 : Wanneer de temperatuur binnenin het toestel stijgt als gevolg van het feit dat de ventilatieopeningen geblokkeerd zijn, kan de lamp om veiligheidsoverwegingen uitgaan, waarbij de LAMP indicator rood zal worden. In een dergelijk geval dient u de hoofdschakelaar uit te zetten, te wachten tot het toestel afgekoeld is (ongeveer 45 minuten) en dan de hoofdschakelaar weer aan te zetten.

Oplossen van problemen

Kontroleer het onderstaande overzicht alvorens, in geval van een probleem, een defekt te concluderen. Raadpleeg uw dealer als het probleem niet kan worden opgelost.

Probleem	Mogelijke oorzaak	oplossing	Biz.
Inschakelen van toestel lukt niet.	De hoofdspanning is niet ingeschakeld.Het netsnoer is niet aangesloten.Er zijn nog geen 60 seconden verstreken na het uitschakelen van de spanning.Temperatuur in projektor te hoog.	Schakel in met de MAIN POWER schakelaar.Steek de stekker in het stopkontakt.Wacht na het uitschakele van de spanning tenminste 60 seconden alvorens de spanning weer in te schakelen.Blokkeer de ventilatie-openingen niet.Reinig het luchtfilter.Gebruilket de projector or temperaturen van 35°C of lager.	P.12P.8P.12P.5P.28
Geen beeld en geluid.	Het gekozen bronsignaal klopt niet.Het brontoestel is verkeerd aangesloten.	Kies het juiste signaal met de bronsignaalkeuzetoets van de projektor of afstandsbediening.Sluit de kabel juist aan.	P.7, 9, 12, 17P.8, 27
Alleen beeld en geen geluid.	Het brontoestel is verkeerd aangesloten.Het volume is geheel omlaag gedraaid.De geluidsonderukking is ingesteld.	Sluit de kabel juist aan.Verhoog het volume met de VOL toets.Druk op de MUTE toets.	P.8, 27P.9, 16P.7, 9
Alleen geluid en geen beeld.	Het brontoestel is verkeerd aangesloten.De helderheid is op maximaal donker ingesteld.Lensdop is bevestigd.	Sluit de kabel juist aan.Druk op de MENU toets, kies onderwerp HELDER, en druk op de ☑ toets.Verwijder de lensdop.	P.8, 27P.16P.12
Zwakke kleuren en verkeerde kleurtoon.	De kleuren en kleurtoon zijn verkeerd ingesteld.	Stel de kleuren en kleurtoon juist in.	P.16
Beeld is te donker.	De helderheid en het kontrast zijn verkeerd ingesteld.De lamp is versleten.	Stel de helderheid en het kontrast juist in.Vernieuw de lamp.	P.16P.29
Beeld is niet helder.	Scherpstelling of H.PHASE niet juist.	Stel scherp of stel H.PHASE in.	P.12, 16
LAMP indikator licht rood op.	Probleem met de lamp.	Schake het toestel 45 minuten uit, en schakel het vervolgens weer in.	P.31
Afstansbedie-ningsmuis werkt niet.	Kabel werd aangesloten nadat de spanning was ingeschakeld.RGBsignaal kan niet worden gekozen.	Voer de handelingen beslist in de vogende volgorde uit : (1)Sluit kabel aan.(2)Schakel projector in. (3)Schakel PC in.Voer een RGBsignaal in en kies de vereiste ingangsbron zodat de overeenkomende aanduiding wordt getoond.	P.22

Door de inherente eigenschappen van een vloeibare-kristallen beeld kan het gebeuren dat er een helder punt in het beeld zichtbaar is. Dit is normaal en duidt niet op een defekt.

Technische gegevens

- Technische gegevens onder voorbehoud.

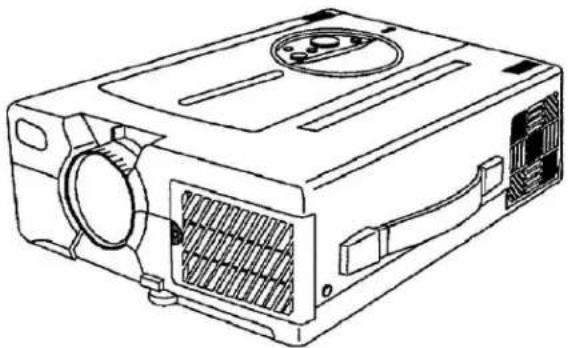

Produktnaam		Vloeibare-kristallen projektor
Model		CP-X938WZ / CP-X940W/E/WB
Displaysysteem		3 lagen vloeibare-kristallen panelen, 3 primaire kleuren sluitersysteem
Vloeibare-kristallen paneel	Paneelformaat	23mm
	Asndrijfsysteem	TFT aktieve matrix
	Aantal beeldpunten	786.432beeldpunten (V768 × H1024)
Lens		Zoomlens F=1,7 ~ 2,0 f=38 ~ 49mm
Lamp		CP-X940W/E : UHP lamp 150W, CP-X938WZ / CP-X940WB : UHB lamp 160W
Luidspreker		1W+1W (stereo)
Spanningsvereisten		100 ~ 120V wisselstroom, 2,9A/220 ~ 240V wisselstroom, 1,3A
Stroomverbruik		260W
Bruikbaar temperatuursbereik		0 ~ 35°C	Bewaring Temperatur bereik	-20 ~ 60°C
Afmetingen (W × H × D)		248mm × 100mm (exclusief voetjes voor afstellen) × 330mm (exclusief lens)248mm × 106mm (inclusief voetjes voor afstellen) × 336mm (inclusief lens)
Gewicht		4,5kg
In- en uit-gangsaan-sluiting	Videosignaal ingangsaansluiting	S VIDEO : Mini DIN 4-pins aansluitingVIDEO : RCA-tulpstekker aansluitingAUDIO : RCA-tulpstekker aansluiting
	RGB-signaal ingangsaansluiting	RGB signaal : D-sub 15 -pins vrounelijke aansluiting (Vrouwtje)AUDIO : Stereo ministekker
	Bedieningesaansluiting	D-sub 15-pins vrounelijke aansluiting (Mannetje)
Accessoires		Afstansbediening ......1 MAC adapterkabel ......1Netsnoer......3 Video/Audio kabel ......1(Cp-X938WZ / CP-X940W/WB) Mvis kabel ......32(CP-X940E) Gebruiksaanwijzing ......1Batterijen LR6 (alkaline) ......2RGB kabel ......1

Afmetingen

Alle getoonde afmetingen in millimeters.

HITACHI

Hitachi, Ltd. Tokyo, Japan
