Producttype	Videoprojector (LCD)
Resolutie	XGA (1024 x 768)
Lichtbron	200W UHB-lamp
Invoerpoorten	RGB IN1, RGB IN2, VIDEO, S-VIDEO, COMPONENT VIDEO, AUDIO IN1/2/3, USB, SD-kaart, LAN, RS-232C
Uitvoerpoorten	RGB OUT, AUDIO OUT
Ondersteunde videosignalen	NTSC, PAL, SECAM, component (SD/HD)
Stroomvoorziening	Netstroom (specifiek voltage zie typeplaatje)
Beeldverhouding	4:3 (standaard), 16:9, 14:9, normaal, klein
Traditionele keystone-correctie	Automatisch en handmatig (verticaal)

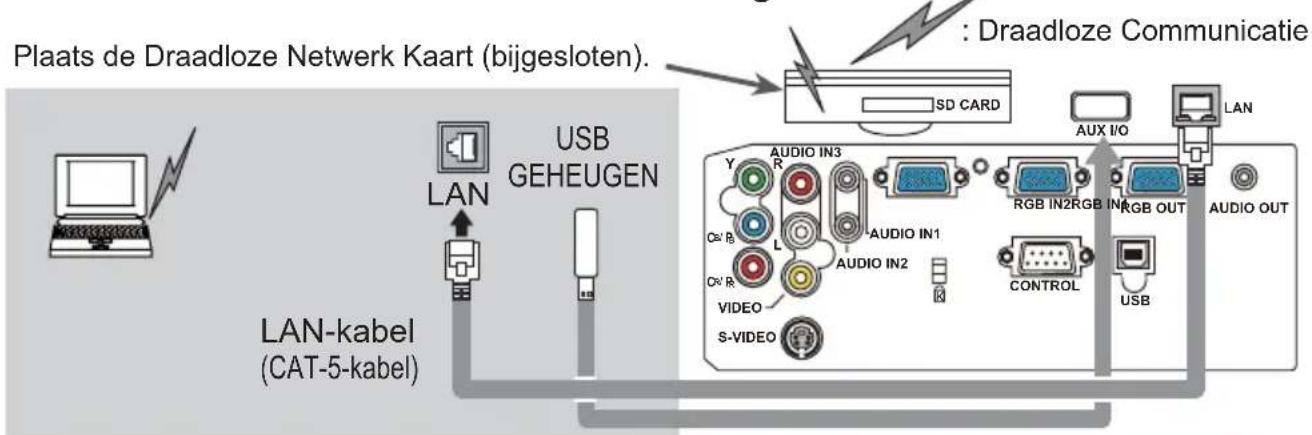

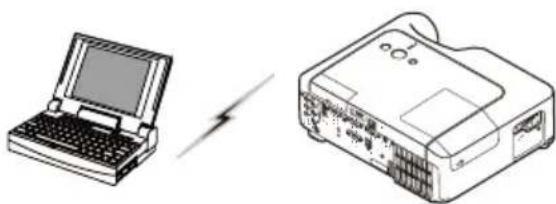

Netwerkfuncties	Draadloos LAN (IEEE802.11g), Ethernet (100Base-TX/10Base-T), e-mailwaarschuwingen, schemaplanning

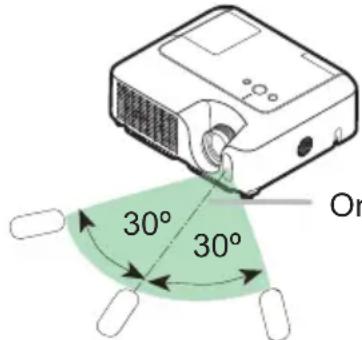

Afstandsbediening	Infrarood, frequentieschakelbaar, bereik 3 meter
Luchtfilter	Reinigbaar en vervangbaar, filtertimer
Veiligheidsvoorzieningen	Automatische uitschakeling bij oververhitting, anti-diefstalbeugel
Ondersteunde bestandsformaten (USB/SD)	JPEG, PNG, BMP, MPEG4
Geluidsniveau	Stille modus (STIL FUNC.) voor gereduceerd akoestisch geluid
Beeldinstellingen	Helderheid, contrast, gamma, kleurtemperatuur, scherpte, tint, kleur

Veelgestelde vragen - CP-X268AWF HITACHI

Hoe vervang ik de lamp van de projector?

Schakel de projector uit en trek de stekker uit het stopcontact. Wacht minimaal 45 minuten tot de lamp is afgekoeld. Verwijder het lampdeksel en vervang de lamp door een type dat geschikt is voor de CP-X268AWF. Let op: de lamp bevat kwik en moet volgens de plaatselijke wetgeving worden afgevoerd.

Hoe maak ik het luchtfilter schoon?

Schakel de projector uit en trek de stekker eruit. Verwijder het filter en maak het schoon met een stofzuiger of zachte borstel. Gebruik geen water. Plaats het filter terug en reset de filtertimer via het menu OPT. > FILTERTIJD.

Waarom krijg ik geen beeld?

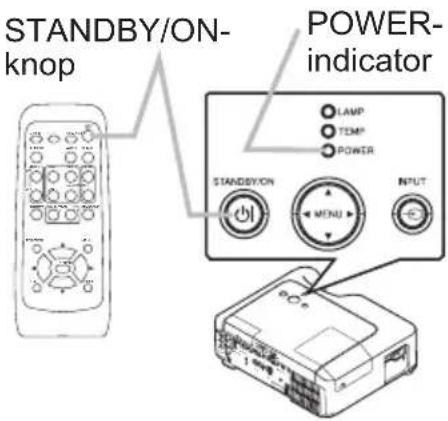

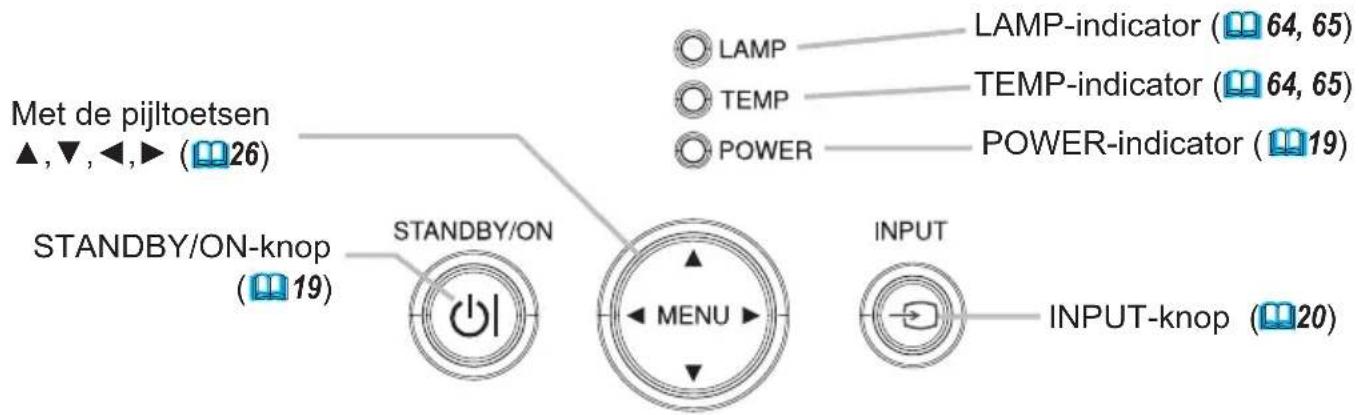

Controleer of de lamp brandt (POWER-indicator groen). Zorg dat de juiste invoerbron is geselecteerd via INPUT of de afstandsbediening. Controleer de kabelverbindingen en of de aangesloten apparatuur is ingeschakeld. Als het probleem aanhoudt, raadpleeg het hoofdstuk 'Storingen verhelpen' in de handleiding.

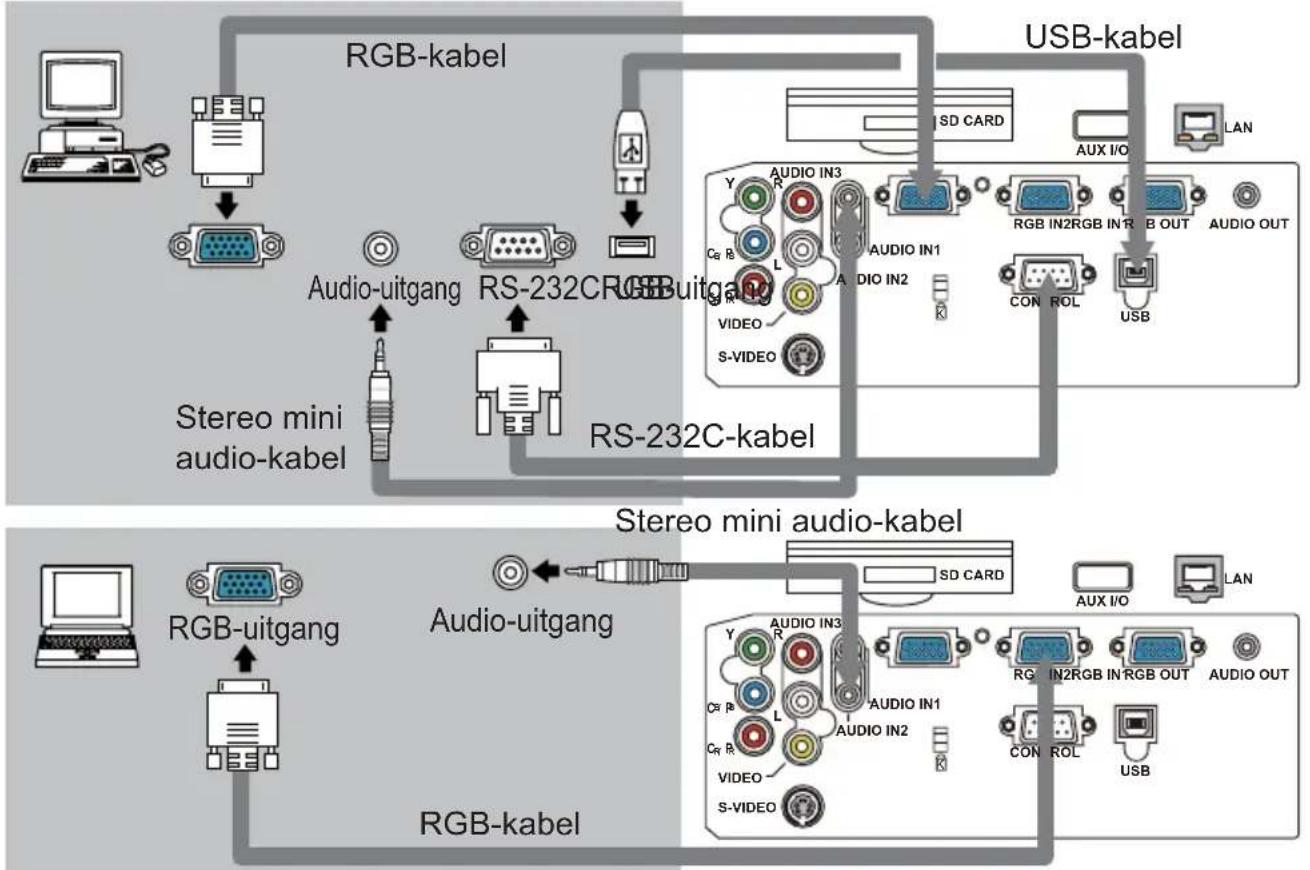

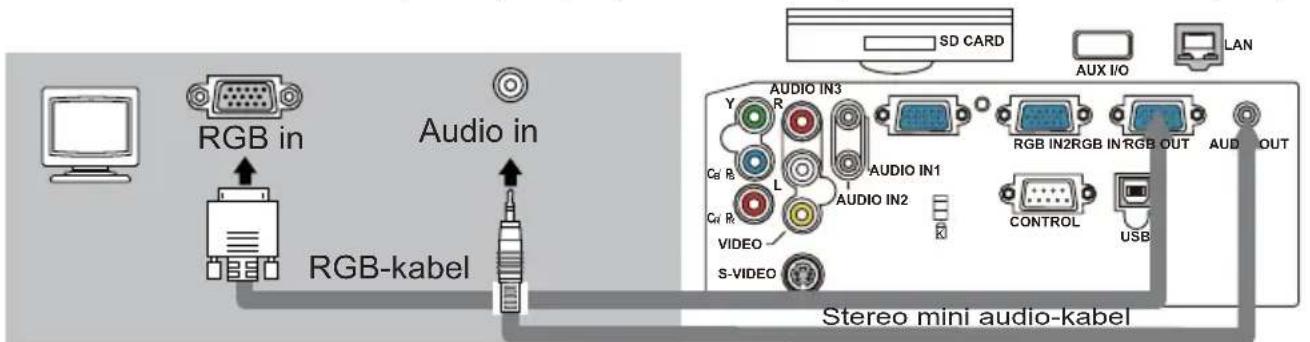

Hoe sluit ik een laptop aan?

Gebruik een RGB-kabel om de laptop aan te sluiten op de RGB IN1 of RGB IN2 poort. Activeer de externe weergave op de laptop (meestal via een functietoets zoals Fn+F4). Selecteer de juiste ingang op de projector met de RGB knop.

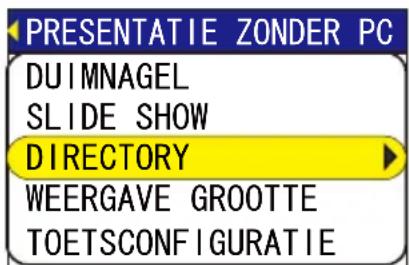

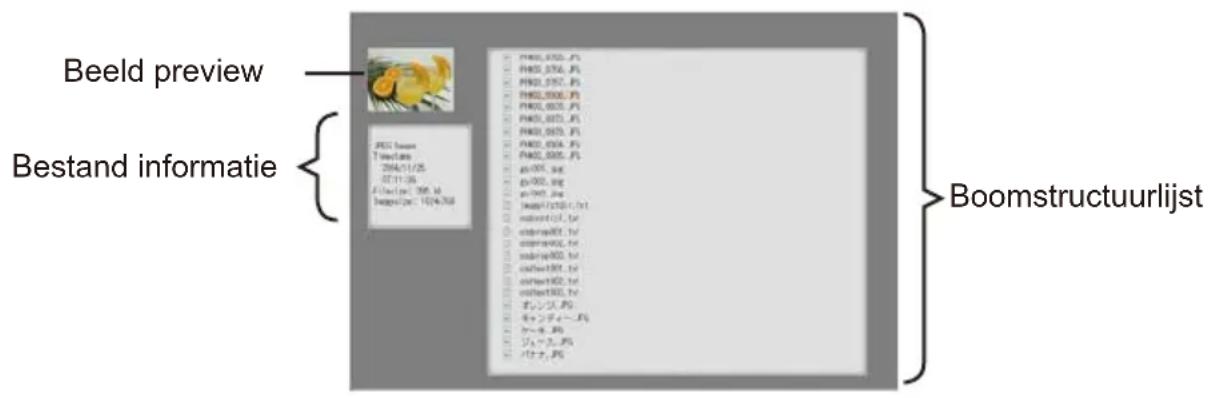

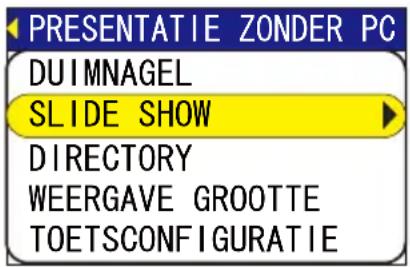

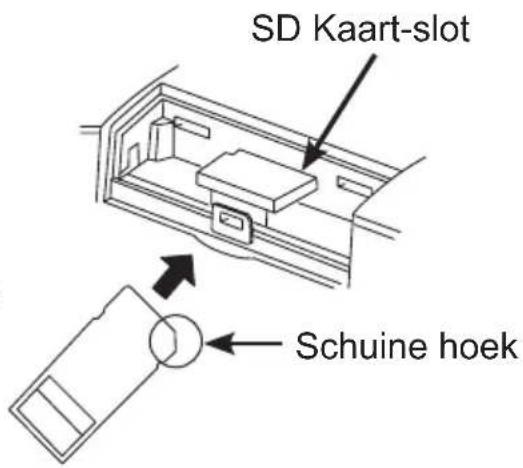

Hoe gebruik ik een USB-stick of SD-kaart?

Plaats de USB-stick in de USB-poort of de SD-kaart in het SD-slot. Druk op INPUT en kies MIU (Multifunctioneel Interface Unit). Navigeer via het menu om bestanden weer te geven in de modus 'PRESENTATIE ZONDER PC'.

Wat moet ik doen als de beeldkwaliteit slecht is?

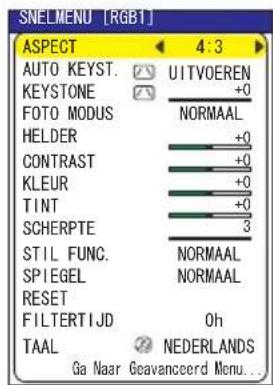

Pas de FOTO MODUS aan via het snelmenu (bijv. NORMAAL, CINEMA, DYNAMISCH). Verander de helderheid, het contrast en de scherpte in het menu FOTO. Controleer of de lens schoon is en of de projector correct is gericht en gefocust.

Hoe stel ik de automatische uitschakeling in?

Ga naar het menu OPT. en selecteer AUTOM.INSCHK. of AUTO UIT. Stel de gewenste tijd in (bijv. 10 minuten). De projector schakelt dan uit als er geen signaal wordt gedetecteerd.

Kan ik de projector aan het plafond monteren?

Ja, voor plafondmontage moet u een specifieke montagekit gebruiken. Neem contact op met uw dealer voor installatie. Let op: de lamp en ventilator kunnen heet worden; zorg voor voldoende ventilatie.

Hoe reset ik de projector naar de fabrieksinstellingen?

Ga naar het menu OPT. en kies SPEC.INST.W. > ALLEEN (of 'RESET'). Bevestig de reset. Alle gebruikersinstellingen worden teruggezet naar de standaardwaarden.

Waarom piept de projector of werkt de afstandsbediening niet?

Controleer de batterijen van de afstandsbediening en of de sensor niet wordt geblokkeerd. Stel de frequentie van de afstandsbediening in (druk op MUTE en RESET tegelijk). Zorg dat de projector niet in direct zonlicht staat.

GEBRUIKSAANWIJZING CP-X268AWF HITACHI

Gebruiksaanwijzing - Gebruikershandleiding

Bedankt voor de aankoop van deze projector.

⚠ WAARSCHUWING ▶ Lezes de 'Gebruiksaanwijzing-Veiligheidshandleiding' en deze handleidingen aandachtig door zodat u het apparaat correct kunt gebruiken. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

Over deze gebruiksaanwijzing

Verschillende symbolen worden in deze gebruiksaanwijzing gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.

⚠ WAARSCHUWING Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of zelfs dood door incorrect gebruik.

⚠OPGELET Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of fysieke beschadiging door incorrect gebruik.

Gelieve de pagina's te raadplegen dit symbool volgend.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

• De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
• Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

ERKENNING HANDELSMERK

• VGA en XGA zijn geregistreerde handelsmerken van de International Business Machines Corporation.
• Apple en Mac zijn geregistreerde handelsmerken van Apple Computer, Inc.
• VESA en SVGA zijn handelsmerken van Video Electronics Standard Association.

- Windows is een geregistreerd handelsmerk van Microsoft Corporation. Alle andere handelsmerken zijn eigendom van de betreffende eigenaars.

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken.

Bovendien bestaat de kans op brand of een elektrische schok.

• Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
• Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
• Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
• Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Trek de stekker uit het stopcontact.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

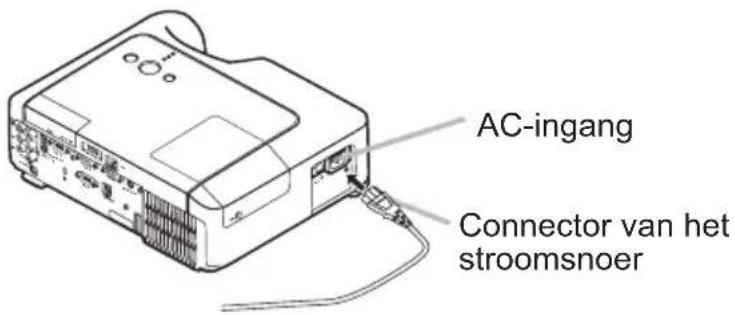

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.

- Gebruik geen luchtbevochtiger in de buurt van de projector.

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

- Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk. - Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.

- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.

- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.

- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Vermijd Magnetische velden.

Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)

Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.

Veiligheidsmaatregelen (vervolg)

LET OP

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

Trek de stekker uit het stopcontact.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

• Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofsoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Over hulponderdelen.

De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.

• Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
• Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

• Schakel eerst de projector in en dan de computer of videorecorder.
• Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten.

Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada)

Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type.

- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GÉBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Contents

Over deze gebruiksaanwijzing .. 1

Contents 2

Inhoud van de verpakking . . . 3

Hoe het Sleufdekselslot te gebruiken . . . 3

Projector eigenschappen .... 4

Voorbereidingen 4

Bevestigen van het lenskapje ..... 4

Namen onderdelen ..... 5

Projector 5

Bedieningsknoppen 7

Afstandsbediening 7

Instellen 8

Voorzieningen 9

De neiging van de projector instellen . .10

Gebruik van het Veiligheidsstangetje ..11

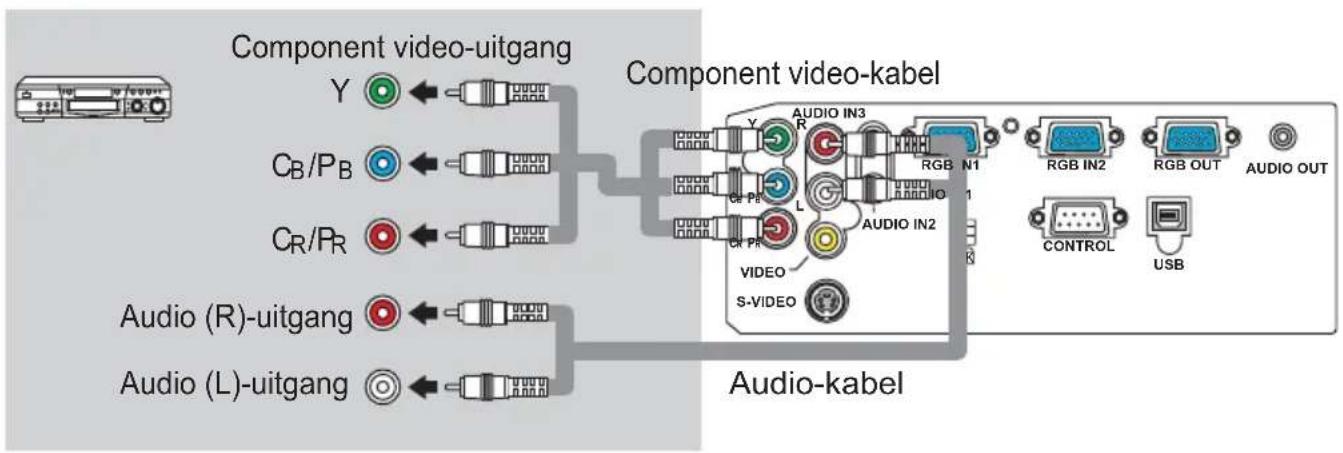

Uw apparaten aansluiten ..... 1 2

De voeding aansluiten ..... 1 5

Plaatsen van een SD Kaart en USB

Geheugen 16

Afstandsbediening ..... 17

Batterijen plaatsen ..... 1 7

Gebruik van de afstandsbediening . . . . 1 8

Voeding aan/uit ..... 19

De netvoeding inschakelen ..... 1 9

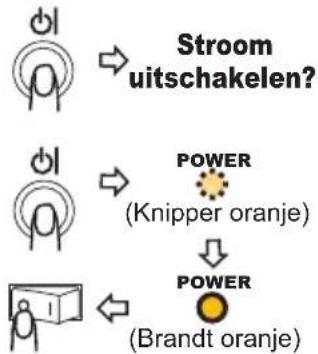

De projector uitzetten 19

Bediening 20

Het volume aanpassen. . . . . . . . . . 2 0

Het geluid tijdelijk uitzetten. . . . . . . 2 0

Selectie van een input-signaal ....20

Het zoeken van een input-signaal .... 2 1

Selecteren van een aspect-ratio . . .21

Aanpassen van zoom en focus . . . . 2 1

De automatische instelling gebruiken ... 2 2

Aanpassen van de positie ..... 2 2

Corrigeren Van Trapeziumvervorming. . . . . 2 3

Gebruik van de vergrotingsfaciliteit....23

Het beeld stil zetten ..... 2 4

Tijdelijk een zwart beeld ..... 2 4

Bediening van het computerscherm . . . 2 5

Multifunctionele instellingen . . 2 6

Gebruik van de menu-functie ..... 2 6

SNELMENU 27

ASPECT, AUTO KEYST. UITVOEREN, KEYSTONE, FOTO MODUS, HELDER, CONTRAST, KLEUR, TINT, SCHERPTE, STIL FUNC., SPIEGEL, RESET, FILTERTIJD, TAAL, Ga NaarGeavanceerd Menu...

Menu FOTO 29

TAAL, POS. MENU, BLANCO, OPSTARTEN, Mijn Scherm, Mijn Sch. Vast, MELDING, BRON NAAM

Menu OPT. 42

AUTOM. ZOEKEN, AUTO KEYST., AUTOM.INSCHK., AUTO UIT, LAMPTIJD, FILTERTIJD, MIJN KNOP, SPEC.INST.W., VEILIGHEID

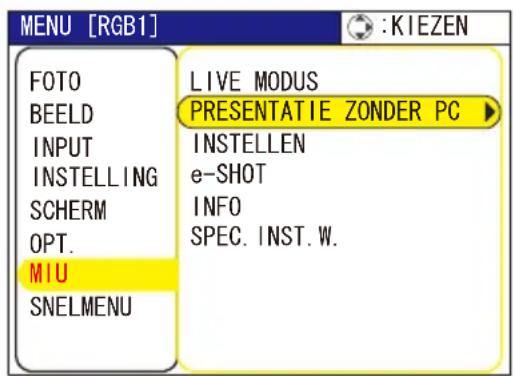

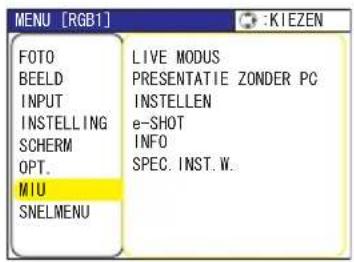

Menu MIU 52

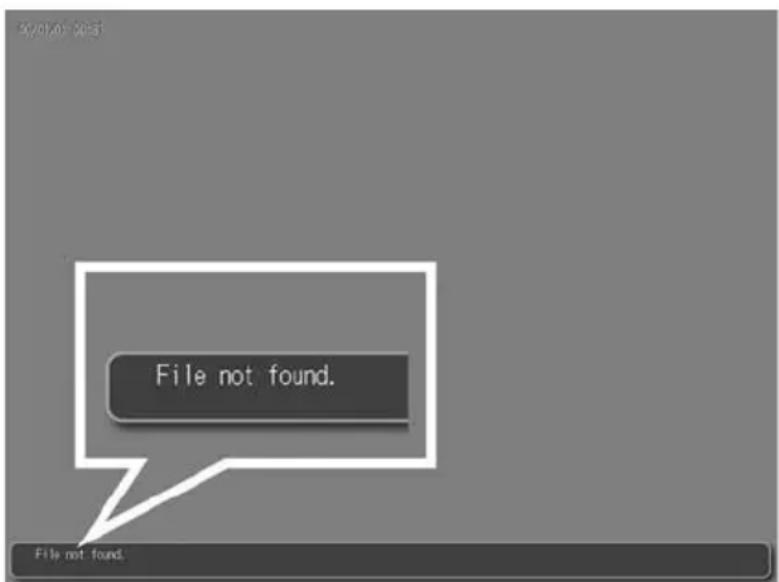

LIVE MODUS, PRESENTATIE ZONDER PC, INSTELLEN, e-SHOT, INFO, SPEC.INST.W.

Onderhoud. 57

L a m p 57

Luchtfilter 59

Vervanging Interne Klok batterij . . .61

Andere Verzorging 62

Storingen verhelpen ..... 6 3

Samenhangende berichten .....6 3

Informatie over de indicator lampen . . . 6 4

Verschijnselen die gemakkelijk aangezien worden als defecten . . . . 6 6

Garantie en service ..... 6 9

Inhoud van de verpakking

(1) Projector
(2) Afstandsbediening met twee AA batterijen
(3) Netsnoer
(4) RGB-kabel
(5) Audio/Video-kabel
(6) Tas
(7) Gebruiksaanwijzing
(8) Lensafdekkapje, Drukknop en Touwtje
(9) Draadloze Netwerk Kaart
(10) Sleuf dekselslot
(11) Applicatie CD

OPMERKING • Bewaar de originele verpakking voor eventuele toekomstige verzendingen. Voor verplaatsing van de projector dient u het orginele verpakkingsmateriaal te gebruiken. Wees met name voorzichtig met het lensgedeelte.

Hoe het Sleufdekselslot te gebruiken

Open het Sleufdekselslot, en plaats het in de Sluitende sleuf.

Sluit de Sleufdekselslot langzaam, en bevestig de Pad lock of Combinatie-slot aan het Sleufdekselslot.

Projector eigenschappen

Deze projector wordt gebruikt om zowel verschillende computersignalen als NTSC/PAL/SECAM, component (SD/HD) video-signalen op een scherm te projecteren. Het vereist slechts een kleine ruimte voor installatie en geeft een groot beeld van korte afstand.

○ Hoge Helderheid

De nieuw ontwikkelde 200W UHB (Ultra High Brightness) lamp geeft een beeld op een scherm met hogere helderheid. Het beeld kan helder en duidelijk worden gehouden ook bij gebruik in kamers met hoge verlichtingssterkte.

○ Laag geluid

De STIL FUNC. modus kan worden gebruikt om het akoestisch geluid te reduceren en een stiller gebruik te realiseren. Het is perfect voor gebruik in kamers met een lage verlichtingssterkte waar laag geluid belangrijker is dan helderheid.

○ Rijke Connectiviteit

Deze projector heeft een verscheidenheid van I/O-poorten. Hij kan makkelijk worden verbonden aan vele signaalbronnen zoals PC, DVD en dergelijken. De rijke connectiviteit voorziet u van meer mogelijkheden om uw presentatie indrukwekkend te maken.

○ Compacte Behuizing

Ook al heeft deze projector vele eigenschappen, hij is bijzonder compact en dun, wat u meer flexibiliteit en mogelijkheden geeft om hem te gebruiken waar u wilt.

Voorbereidingen

Bevestigen van het lenskapje

Om te voorkomen dat u het lenskapje kwijtraakt, gelieve deze aan de projector vast te maken met het touwtje.

1. Bevestig het touwtje aan de ring van het lenskapje.

2. Plaats het touwtje tussen de pootjes van de drukknop.

3. Druk de drukknop in de daarvoor bestemde opening in het apparaat.

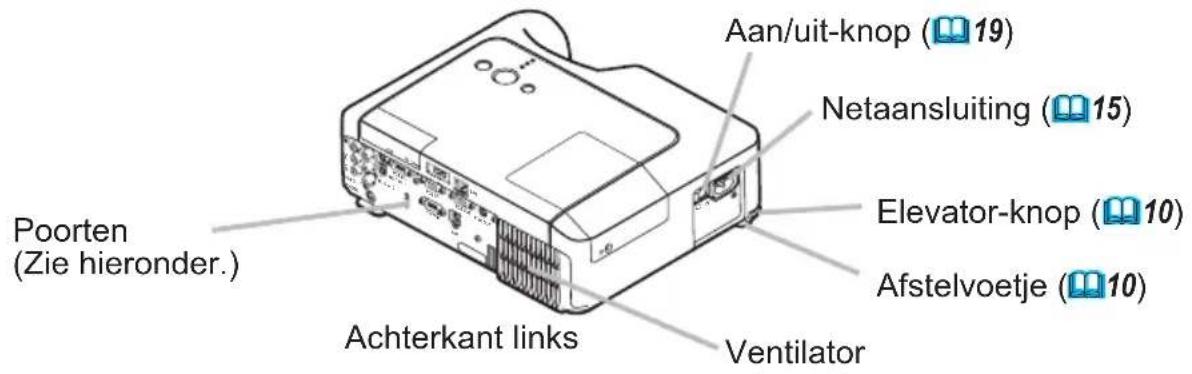

Namen onderdelen

Projector

⚠ WAARSCHUWING ▶ Raak de lamp en ventilatoren van de projector niet aan tijdens gebruik of direct na gebruik. (★) Het zou een brandwond kunnen veroorzaken.

OPMERKING (*) Over de Restart-schakelaar: Deze Projector wordt bediend door een interne microprocessor. In zekere exceptionele omstandigheden, kan de projector niet correct functioneren en dient de microprocessor te worden gereset. In een dergelijk geval, gelieve de Restart schakelaar in te drukken met een Cocktailprikker of iets dergelijks en voordat u de projector opnieuw aanzet, laat deze voor tenminste 10 minuten zonder bediening afkoelen. Druk alleen op de Restart-schakelaar in deze exceptionele omstandigheden.

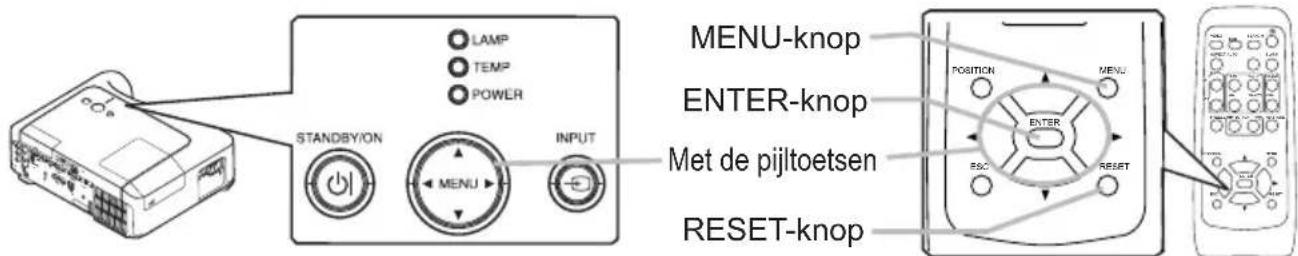

Bedieningsknoppen

OPMERKING • INPUT-knop functioneert als ENTER-knop indien de projector in de PRESENTATIE ZONDER PC modus staat. Gebruik de RGB-knop of VIDEO-knop van de afstandsbediening om de input-poort te veranderen. Als het projector menu wordt weergegeven, kunt u de input-poort veranderen met de INPUT-knop.

Afstandsbediening

Instellen

⚠ WAARSCHUWING ▶ Plaats de projector in een stabiele horizontale positie. Een val of het omkeren van de projector zou schade en/of beschadiging kunnen veroorzaken. Het gebruik van de beschadigde projector zou kunnen resulteren in brand en/of een electrische schok.

• Plaats de projector niet op een onstabiel, schuin of vibrerend oppervlak zoals een bewegende of hellende standaard.
• Plaats de projector niet in een positie waarbij de zijkant/voorkant/achterkant naar boven wijst, behalve bij verzorging van het luchtfilter.

▶Plaats de projector op een koele plek, en let erop dat er voldoende ventilatie is. De hoge temperatuur van de projector zou brand, een brandwond en/of slecht functioneren van de projector kunnen veroorzaken.

- Stop de ventilatoren van de projector niet vol, en blokkeer en bedek ze niet.

- Houd een ruimte van 30 cm of meer tussen de zijden en andere objecten zoals muren.

- Plaats de projector niet op iets metaals of iets dat niet tegen hitte kan.

- Plaats de projector niet op een vloerbedekking, kussen of bedding.

- Plaats de projector niet in direct zonlicht of naast een heet object zoals een verwarming.

- Plaats niets voor de lens of ventilatoren van de projectoren. Plaats niets op de projector.

- Plaats niets dat kan worden opgezogen op dat plakt aan de onderkant van projector. Deze projector heeft ook enkele inlaat-ventilatoren aan de onderkant.

▶Plaats de projector niet op een plek waar het nat wordt. Bevochtigen van de projector of het inbrengen van een vloiestof zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet in een badkamer of buiten.

- Plaats niets waar vloeistof in zit vlakbij de projector.

⚠OPGELET ▶Vermijd een rokerige, vochtige of stoffige plek. Plaatsing van de projector op een dergelijke plek zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet vlakbij een bevochtigingsapparaat, rookruimte of een keuken.

▶Pas de richting van de projector aan om te voorkomen dat licht direct in contact komt met de afstandsbedieningssensor van de projector.

Voorzieningen

Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.

De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024×768

(a) De schermgrootte (diagonaal)
(b) De afstand van de projector tot aan het beeldscherm (±10%)
(c) De hoogte van het scherm (±10%)

(a) Schermgrootte[inch (m)]	Een 4:3 scherm Een 16:9 scherm
	(b) Projectie-afstand[m (inch)]		(c) Schermhoogte[cm (inch)]		(b) Projectie-afstand[m (inch)]		(c) Schermhoogte[cm (inch)]
	min.	max.	omlaag omhoog		min.	max.	omlaag omhoog
30 (0,8) 0	9 (34) 1,1 (41)		5 (2)	41 (16)	1,0 (38) 1,	1 (45)	-1 (0) 39	(15)
40 (1,0) 1	2 (46) 1,4 (56) 6 (2) 55		(22) 1,3 (50)	1,5 (61) -2	(-1) 51 (20)
50 (1,3) 1	5 (58) 1,8 (70) 8 (3) 69		(27) 1,6 (63)	1,9 (76) -2	(-1) 64 (25)
60 (1,5) 1	8 (70) 2,1 (84) 9 (4) 82		(32) 1,9 (76)	2,3 (91) -2	(-1) 77 (30)
70 (1,8) 2	1 (81) 2,5 (98) 11 (4) 96		(38) 2,3 (89)	2,7 (107)	-3 (-1) 90 (35)
80 (2,0)	2,4 (93)	2,8 (112)	12 (5)	110 (43)	2,6 (102)	3,1 (122)	-3 (-1)	103 (41)
90 (2,3)	2,7 (105)	3,2 (126)	14 (5)	123 (49)	2,9 (115)	3,5 (138)	-4 (-1)	116 (46)
100 (2,5)	3,0 (117)	3,6 (140)	15 (6)	137 (54)	3,2 (127)	3,9 (153)	-4 (-2)	129 (51)
120 (3,0)	3,6 (140)	4,3 (169)	18 (7)	165 (65)	3,9 (153)	4,7 (184)	-5 (-2)	154 (61)
150 (3,8)	4,5 (176)	5,4 (211)	23 (9)	206 (81)	4,9 (192)	5,8 (230)	-6 (-2)	193 (76)
200 (5,1)	6,0 (235)	7,2 (282)	30 (12)	274 (108)	6,5 (256)	7,8 (307)	-8 (-3)	257 (101)
250 (6,4)	7,5 (294)	9,0 (353)	38 (15)	343 (135)	8,1 (320)	9,8 (384)	-10 (-4)	322 (127)
300 (7,6)	9,0 (352)	10,8 (423)	46 (18)	411 (162)	9,8 (384)	11,7 (461)	-12 (-5)	386 (152)

De neiging van de projector instellen

⚠ OPGELET ▶ Als u op de elevator-knoppen klikt zonder de projector vast te houden, kan de projector op de grond vallen, kantelen, uw vingers breken en mogelijkkerwijs leiden tot een defect. Om te voorkomen dat u de projector beschadigd of zichzelf verwond, moet u altijd de projector goed vasthouden, als u de elevator-knoppen gebruikt voor het instellen van de elevatorvoer.

▶Neig de projector niet naar rechts of links. Neig hem ook niet meer dan 30 graden achterwaarts of voorwaarts. Meer dan deze range zou kunnen resulteren in slecht functioneren, en zou de levensduur van onderdelen kunnen verkorten.
▶ Behalve bij het hellen door de aanpassing van het stelvoetje, plaats de projector horizontaal.

Met de draaipootjes van de projector kunt u de projector stabiel op een niet geheel vlakke ondergrond plaatsen of het beeld horizontaal stellen. Met de pootjes kunt u het beeld maximaal 9 graden verdraaien.

1. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, druk dan op de elevatorknoppen en houd deze ingedrukt terwijl u de projector vasthoudt. De elevatorknoppen en afstelvoetjes zitten aan beide zijden.
2. Stel de projector iets hoger of lager in, tot u de gewenste hoogte heeft bereikt en laat aansluitend de elevator-knoppen los.
   Als u de elevator-knoppen weer loslaat, zal de elevatorvoet deze positie vergrendelen.
3. Met de draaipootjes van de projector kunt u desgewenst ook de verticale positie van het geprojecteerde beeld fijn aanpassen.

Gebruik van het Veiligheidsstangetje

⚠ WAARSCHUWING ▶ Gebruik niet het veiligheidsstangetje om te voorkomen dat de projector valt. Laten vallen of omstoten van de projector zou beschadiging of verwonding kunnen veroorzaken.

⚠OPGELET ▶ Het veiligheidsstangetje is geen alles-omvattende diefstal preventiemaatregel. Het is bedoeld om te worden gebruikt als een extra diefstal preventiemaatregel.

Een commerciële anti-diefstalketting of draad kan worden bevestigd aan het veiligheidsstangetje op de projector.

1 Hoe te bevestigen

- Een anti-diefstalketting of draad kan worden bevestigd als getoond in de illustratie. (Anti-diefstalkettingen of draden van tot 10 mm in diameter kunnen worden gebruikt)

Anti-diefstalketting of draad [apart verkocht]

Uw apparaten aansluiten

⚠ OPGELET ▶ Zet alle apparaten uit voordat ze worden aangesloten op de projector. Het proberen aansluiten van een apparaat in gebruik zou extreem harde geluiden of andere abnormaliteiten kunnen genereren die zouden kunnen resulteren in slecht funtioneren en/of beschadiging aan het apparaat en/of de projector.

▶ Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Sommige kabels moeten voorzien worden van een kern. Een te lange kabel kan het beeld verslechteren. Gelieve contact met uw dealer op te nemen voor details. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.
Zorg er voor dat u de apparaten op de juiste uitgang aansluit. Als u het apparaat op de verkeerde uitgang heeft aangesloten, kan dit resulteren in een defect en/of schade veroorzaken aan het apparaat en/of projector.

OPMERKING • vergeet niet, wanneer u een laptop op de projector wilt aansluiten, de externe RGBbeelduitgang van de laptop te activeren (stel de laptop in voor weergave via een CRT-monitor of gelijktijdige weergave via het LCD en een CRT-monitor). Meer informatie hierover vindt u in de handleiding van de laptop.

• Zorg ervoor dat de schroeven van de stekkers vast zitten.
• Sommige computers kunnen een meervoudige-weergave schermmodus hebben. Enkele van deze soorten modus zijn niet compatibel met deze projector.
• Voor enkele RGB signal modi, is de optionele Mac adapter nodig.

- Als de beeldresolutie wordt veranderd op een computer kan, afhankelijk van de input, de automatische aanpassingsfunctie enige tijd in beslag nemen en wellicht niet worden afgerond. In dat geval is het mogelijk dat u niet het selectievakje in Windows ziet om "JA/NEE" voor de nieuwe resolutie te selecteren. In een dergelijk geval zal de resolutie teruggaan naar dat van het orgineel. Het wordt aangeraden om andere CRT of LCD monitoren te gebruiken om de resolutie te veranderen.

Plug-and-Play mogelijkheid

Plug-and-Play is een systeem bestaand uit de computer, het besturingssysteem en de externe uitrusting (i.e.apparaten voor weergave).

Deze projector is te gebruiken met een VESA DDC 2B.Plug-and-Play kan worden bereikt door deze projector te verbinden aan computers die compatibel zijn met VESA DDC (display data channel).

- Gelieve voordeel te nemen van deze functie door het verbinden van het hulpstuk RGB-kabel aan de RGB IN 1 poort (DDC 2B compatibel). Plug-and-Play zou niet correct kunnen werken als een ander soort verbinding wordt geprobeerd.

- Gelieve gebruik te maken van standaard drivers in uw computer omdat deze projector een Plug-and-Play monitor is.

Voorbeelden van een verbinding met een computer

* In de standaard instelling, de AUDIO IN1-poort is de audiopoort voor de RGB IN1, en de AUDIO IN2-poort is de audiopoort voor de RGB IN2-poorten. Om de instellingen te veranderen, verwijs naar "menu INSTELLING", "AUDIO" (38).
    subgraph_SSDs["RGB-kabel"]
        A["Computer"] --> B["Analog"]
        B --> C["Analog"]
        C --> D["RS-232C-RGBuitgang"]
        D --> E["Audio-uitgang"]
        E --> F["Stereo mini audio-kabel"]
    end

    subgraph_Audio_kabels["USB-kabel"]
        G["USB"] --> H["SD CARD"]
        H --> I["AUX I/O"]
        I --> J["LAN"]
        J --> K["RGB IN2RGB IN1 RGB OUT AUDIO OUT"]
        K --> L["CON ROL"]
        L --> M["USB"]
        M --> N["Audio IN1"]
        N --> O["L AUDIO IN2"]
        O --> P["VIDEO S-VIDEO"]
        P --> Q["Audio In3"]
        Q --> R["Y AUDIO IN3"]
        R --> S["Cg R"]
        S --> T["L AUDIO IN2"]
        T --> U["RS-232C-kabel"]
    end

    style SSDs fill:#f9f,stroke:#333
    style Audio_kabels fill:#ccf,stroke:#333

Verbinden met een computer (output) en een luidspreker met versterker (output)

Verbinden aan een Netwerk en USB Geheugen

⚠ OPGELET ▶ Voor de veiligheid, verbindt de LAN-poort niet aan een netwerk dat excessieve spanning zou kunnen hebben.

Voorbeelden van een verbinding met een VCR/DVD-speler

* In de default instelling, is de AUDIO IN3 L/R-poort de audiopoort voor de VIDEO, S-VIDEO en COMPONENT VIDEO-poorten. Om de instellingen te veranderen, verwijs naar "menu INSTELLING", "AUDIO" (38).

De voeding aansluiten

⚠ WAARSCHUWING ▶ Wees extra voorzichtig tijdens het aansluiten van het netsnoer. Onjuiste of foutieve aansluitingen kunnen leiden tot BRAND en/of ELEKTRISCHE SCHOKKEN.

• Gebruik alleen het netsnoer die bij de projector geleverd zijn. Is het snoer beschadigd, neem dan contact op met uw leverancier en vraag om een nieuw snoer.
• Stop het netsnoer alleen in stopcontacten die voldoen aan het specifieke voltage.
• Wijzig het netsnoer niet. Verbreek nooit de aardverbinding van de drie-pinsstekker.

1. Sluit de connector van het netsnoer aan op de AC-ingang van de projector.
2. Stop het netsnoer in het stopcontact.

Plaatsen van een SD Kaart en USB Geheugen

Bij gebruik van de projector met een draadloze LAN gelieve de bijgesloten Draadloze Netwerk Kaart te plaatsen.

Bij gebruik van een commerciele SD Geheugenkaart om beelden te bekijken plaats de SD Geheugenkaart op dezelfde manier.

En bij gebruik van een USB GEHEUGEN om beelden te bekijken plaats het USB GEHEUGEN in de USB-poort. (13)

Zie Gebruiksaanwijzing – Netwerk Functie voor informatie over gebruik van elk type Kaart. Deukie

1. Verzeker u ervan dat de aan/uit-schakelaar UIT is.

2. Verwijder de deksel van het SD Kaart-slot ① Til de deksel een beetje omhoog met een vingernagel of iets dergelijks in het kleine deukje in het midden van de voorkant van de deksel.

② Trek de deksel naar voren en verwijder het in het geheel van de projector.

1. Plaats de SD Kaart Plaats langzaam de SD Kaart in zijn geheel in het SD Kaart-slot. Verzeker u ervan dat de schuine hoek van de SD kaart naar rechts wijst (AUX I/O poort kant) van de projector bij het plaatsen.

2. Vervang de SD Kaart-slot deksel. Vervang de deksel door de procedrue gebruikt om de deksel te verwijderen om te keren.

OPMERKING • Bij gebruik van de projector met een vaste LAN, gelieve de Draadloze Netwerk-kaart te verwijderen. • Selecteer de "VERWIJDER MEDIA" in MIU menu voordat de SD Kaart of USB Geheugen wordt verwijderd.

OPMERKING • De LED gaat naar beneden bij sommige USB Geheugen. Verwijder het USB Geheugen nadat het binnen gaan volledig is voltooid.

BELANGRIJKE OPMERKING • Om te voldoen aan FCC RF blootstelling overeenstemmingsvereisten, moet de antenne die wordt gebruikt voor deze zender worden geinstalleerd met een afstand van tenminste 20 cm van alle personen en moet deze niet worden bijgeplaatst of bediend in combinatie met een andere antenne of zender.

Afstandsbediening

Batterijen plaatsen

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen van de batterij. Laad niet op, demonteer niet en gooi niet in vuur. Onjuist gebruik kan ook resulteren in het scheuren of lekken, en dat kan leiden tot vuur, letsel en/of vervuiling van de omgeving.

• Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten batterijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen door elkaar.
• Let erop dat plus en min-gaten juist zijn gealigneerd bij het plaatsen van een batteij.
• Houd een batterij buiten het bereik van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Maak geen kortsluiting en soldeer een batterij niet.
• Stop een batterij niet in vuur of water. Houd batterijen op een donkere, koele en droge plek.
• Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddellijk goed af met water.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

1. Verwijder het klepje van de batterijhouder.
2. Verwijder, aan de achterkant van de afstandsbediening, het klep van de batterijhouder. Volg hierbij de pijl.
3. Stop de batterijen erin. • Aligneer en stop de twee AA batterijen in de afstandsbedining volgens plus en min-gaten zoals in de afstandsbediening staat aangegeven.
4. Maak het klepje van de batterijhouder weer dicht. Plaats het klepje weer op de batterijhouder en klik het klepje erop. Volg hierbij de pijl.

Gebruik van de afstandsbediening

⚠ OPGELET ▶ Wees voorzichting in uw gebruik van de afstandsbediening.

• Laat de afstandsbediening niet vallen en stel deze niet bloot aan ander physieke schokken.
• Zorg er voor dat de afstandsbediening niet nat wordt en plaats deze niet op natte plekken. Als dit toch gebeurt kan dit leiden tot een defect.
• Als u de afstandsbediening gedurende een langere periode niet gebruikt, verrwijder dan de atterijen uit de afstandsbediening en bewaar deze op een veilige plek.
• Vervang de batterijen als u merkt dat de afstandsbediening niet goed werkt.
• Als sterk licht, zoals direct zonlicht of licht van extreem dichtbij (zoals bijvoorbeeld van een fluorescentielamp), op de afstandsbedieningssensor van de projector schijnt, kan het zijn dat de afstandsbediening niet meer reageert. Verander dan de richting van de projector, om ervoor te zorgen dat het licht niet direct op de afstandsbedieningssensor van de projector schijnt.

De signaalinstellingen voor de afstandsbedieningszender en de afstandsbedieningssensor van de projector kunnen worden veranderd. Als de afstandsbediening niet correct functioneert probeer de signaalinstelling te veranderen.

Veranderen van de signaalinstelling voor de afstandsbedieningszender

(1)Instelling 1 (FREQ.: NORMAAL)

Druk sumultaan op en houd ingedrukt de MUTE en RESET-knoppen gedurende ongeveer 3 seconden.

(2)Instelling 2 (FREQ.: HOOG)

Druk sumultaan op en houd ingedrukt de MAGNIFY OFF en ESC-knoppen gedurende ongeveer 3 seconden.

- Instelling 1 is de standaard fabrieksinstelling.

- Als de batterijen uit de afstandsbediening zijn verwijderd, gebruiker-gespecificeerde instellingen worden opgeslagen voor ongeveer een halve dag. Als de batterijen langer dan een halve dag zijn verwijderd uit de afstandsbediening, zal de afstandsbediening worden gereset naar Instelling 1.

Veranderen van de signaalinstelling voor de afstandsbedieningssensor van de projector Schakel tussen Instelling 1 en 2 met het SPEC.INST.W./AFST.B. FREQUENTIE onderdeel gevonden in het OPT. MENU. (45)

Als de afstandsbediening niet correct lijkt te functioneren, probeer de instellingen voor de afstandsbediening en de afstandsbedieningssensor van de projector te veranderen.

De afstandsbediening zal niet correct functioneren als de instellingen van de afstandsbedieningszender en de instellingen van de afstandsbedieningssensor van de projector niet hetzelfde zijn.

De afstandsbediening werkt met de afstandsbedieningssensor van de projector.

• Het bereik van de afstandsbedieningssensor is 3 meter in een hoek van 60 graden (30 graden aan de linkerkant en 30 graden aan de rechterkant van de afstandsbedieningssensor).
• Het kan ook mogelijk zijn om het signaal via het geprojecteerde beeld te reflecteren naar het apparaat. Als het onhandig is om de afstandsbediening rechtstreeks op het apparaat te richten kunt u deze mogelijkheid proberen.
• Daar de afstandsbedieningssensor infraroodlicht gebruikt om signalen door te sturen naar de projector (Klasse 1 LED), dient u er voor te zorgen dat er tussen de afstandsbediening en de afstands bedieningssensor van de projector geen obstakels staan die het uitgangssignaal kunnen onderbreken.

Voeding aan/uit

⚠ WAARSCHUWING ▶ Als het apparaat aanstaat, wordt er een fel licht uitgezonden. Kijk niet in de lens of ventilatieopeningen van de projector.

OPMERKING • Schakel de voeding AAN/UIT in de juiste volgorde. Schakel eerst de projector in en pas daarna de op de projector aangesloten apparatuur. Schakel de projector pas uit nadat u eerst de erop aangesloten apparatuur heeft uitgeschakeld.

De netvoeding inschakelen

1. Zorg ervoor dat het netsnoer goed is aangesloten op de projector en het stopcontact.
2. Verwijder het lenskapje, en zet de AAN/UIT-knop in de AAN-positie.

De power-indicator zal oranje gaan branden. Wacht vervolgens enkele seconden omdat de knoppen gedurende enkele seconden niet zouden kunnen functioneren.

(1) Als AUTOM.INSCHK. in het menu OPT. is ingesteld op SCHK.IN:(42)

De lamp zal alleen automatisch aan gaan als de stroomschakelaar is ingeschakeld nadat de stroom was uitgezet met de stroomschakelaar de laatste keer. Daarna zal de POWER-indicator beginnen te knipperen in het groen. Als de opstartprocedure volledig is doorlopen, stopt de indicator met knipperen en licht groen op.

(2) Als AUTOM.INSCHK. in het menu OPT. is ingesteld op SCHK. UIT gelieve stap 3 te bekijken.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.

Om een beeld weer te geven, selecteer een input-signaal volgens paragraaf "Selectie van een input-signaal" (20).

De projector uitzetten

Gelieve extra op de hieronder aangegeven twee punten te letten op als u dit doet:

(1) Gelieve in dit geval de projector niet binnen tenminste 10 minuut opnieuw aan te zetten. Het negeren hiervan zou de levensduur van de lamp kunnen verkorten.
(2) Raak de lamp en ventilatoren van de projector niet aan tijdens gebruik of direct na gebruik. (5★) Het zou een brandwond kunnen veroorzaken.
(3) Verwijder het SD Geheugen of USB geheugen voor de aan/uit-schakelaar uit te schakelen.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.

Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.

1. Druk opnieuw op de STANDBY/ON-knop van de projector of de afstandsbediening terwijl het bericht zichtbaar is.

De projectorlamp dooft en het POWER-indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWER-indicator met knipperen en blijft oranje branden.

1. Controleer of de POWER-indicator oranje gaat branden, zet de AAN/UIT-schakelaar in de OFF positie. De POWER-indicator zal uit gaan. Bevestig het lenskapje.

Bediening

Het volume aanpassen.

1. Druk op de VOLUME-knop van de afstandsbediening Een dialoog zal op het scherm verschijnen om u te helpen bij het aanpassen van het geluid.
   2 Gebruik de pijltoetsen ▲/▼ om het volume te regelen.

- Om de dialoog te sluiten en de bediening af te ronden, druk opnieuw op de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

Het geluid tijdelijk uitzetten.

1. Druk op de MUTE-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen waarin wordt aangegeven dat u het geluid heeft uitgezet.

Om het geluid weer aan te zetten, druk op de MUTE-knop of de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

Selectie van een input-signaal

1 Druk op de INPUT-knop van de projector.

Elke keer dat u op de knop drukt, schakelt de projector haar input-poort zoals hieronder.

1. Druk op de RGB-knop van de afstandsbediening om een input-poort voor het RGB-signaal te selecteren.

Elke keer dat u op de knop drukt, schakelt de projector haar RGB-input poort zoals hieronder.

RGB IN1 → RGB IN2 → MIU

↑

- Als de RGB-knop is ingedrukt (bij het verwisselen van VIDEO naar RGB-signalen) als SCHK.IN is geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPT. zal de projector de RGB IN1-poort eerst controleren. Als er geen input wordt gevonden bij deze poort, zal de projector de RGB IN2 poort controleren.

Selectie van een input-signaal (vervolg)

1. Druk op de VIDEO-knop van de afstandsbediening om de input-poort vor het videosignaal te selecteren. Elke keer dat u op de knop drukt, schakelt de projector de video-input poort zoals hieronder.

- Als de VIDEO-knop is ingedrukt (bij het verwisselen van RGB naar VIDEO-signalen) als SCHK.IN is geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPT. zal de projector de COMPONENT VIDEO-poort eerst controleren. Als er geen input wordt gevonden bij deze poort, zal de projector de andere poorten controleren in de bovenstaande volgorde.

Het zoeken van een input-signaal

1. Druk op de SEARCH-knop van de afstandsbediening. De projector zal beginnen met het onderzoeken van de input-poorten om een input-signaal te vinden.

Vervolgens zal de projector, als een input is gevonden, stoppen met zoeken en het beeld tonen. Als er geen signaal wordt gevonden, zal de projector teruggaan naar de geselecteerde status voor de actie.

Selecteren van een aspect-ratio

1. Druk op de ASPECT-knop van de afstandsbediening. Elke keer dat u op de knop drukt, schakelt de projector naar de volgende modus voor aspect-ratio.

○ Voor een RGB- of MIU-signaal

NORMAAL → 4:3 → 16:9 → KLEIN

↑

○ Voor een video-signaal, s-video of component video-signaal

4:3 → 16:9 → 14:9 → KLEIN

↑

○ Bij geen signaal

4:3 (vast)

• De modus NORMAAL houdt de originele aspect-ratio van het signaal.
• Het uitvoeren van de automatische aanpassing initialiseert de aspect-ratio instelling.

Aanpassen van zoom en focus

1. Gebruik de zoom ring om het schermformaat aan te passen.
2. Gebruik de focus-ring om het beeld scherp te stellen.

De automatische instelling gebruiken

1. Druk op de AUTO-knop van de afstandsbediening.

○ Bij een RGB-signaal

De verticale positie, de horizontale positie, de horizontale fase, de aspect en de horizontale grootte zullen automatisch worden aangepast. En de aspect-ratio zal

automatisch ingesteld worden op standaard. Zorg ervoor dat het applicatievenster is gesteld op de maximale grootte voor gebruik van deze functie.Een donker beeld zou wel incorrect kunnen worden ingesteld. Gebruik een licht beeld bij het instellen.

○ Bij een video-signaal of s-video signaal

Het video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.

Deze functie is alleen beschikbaar als in het menu INPUT voor onderdeel VIDEO FORMAT de AUTO-modus is geselecteerd (35). Voor een component video-signaal wordt het signaal-type automatisch geidentificeerd, onafhankelijk van deze functie.

○ Voor een video-signaal, s-video of component video-signaal

De verticale positie, horizontale positie, en aspect-ratio zullen automatisch worden ingesteld op standaard.

○ Bij een component videosignaal

De horizontale fase zal automatisch worden ingesteld op standaard.

- De automatische aanpassingsoperatie duurt ongeveer 10 seconden. Gelieve erop te letten dat het bi sommige input niet correct zou kunnen functioneren.

Aanpassen van de positie

1. Druk op de POSITION-knop van de afstandsbediening. The "POSITION" indication will appear on the screen.
2. Gebruik de pijltoetsen ▲/▼/◄/► om de positie van het beeld aan te passen.

Indien u de actie wilt resetten, druk dan op de RESET-knop van de afstandsbediening gedurende de actie.

Om de actie af te ronden, druk opnieuw op de POSITION-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

- Als deze functie bij een videosignaal wordt uitgevoerd, kan iets extra zoals een lijn buiten een beeld verschijnen.

Corrigeren Van Trapeziumvervorming

1. Druk op de KEYSTONE-knop van de afstandsbediening. Druk op de KEYSTONE-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen om u te helpen de distortie te corrigeren.

1. Gebruik de pijltoetsen ▲/▼ om de bediening AUTOM of HANDMATIG te selecteren, en druk op de knop ▶ om het volgende uit te voeren.

1) AUTO voert een automatische verticale keystone correctie uit.
2) HANDLEIDING geeft een venster voor verticale keystone correctie weer. Gebruik de knoppen ▲/▼ voor aanpassing.

Om het dialoog te sluiten en de actie af te ronden, druk opnieuw op de KEYSTONE-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

• Het instelbereik voor de correctie hangt mede af van het soort input. Bij sommige ingangssignalen (input) is het mogelijk dat deze functie niet goed werkt.
• Als V: INVERT of H&V: INVERT is geselecteerd onder het onderdeel SPIEGEL van het menu INSTELLING, als het projectorscherm afloopt of als de projector naar beneden helt, de AUTO KEYST. functie zou niet correct kunnen werken.
• Als u de zoomfactor hebt ingesteld op TELE is deze correctie mogelijk overbodig. Deze functie werkt het beste met de zoomfactor WIDE. Stel deze factor, indien mogelijk, in.
• Als de verticale graden bijna 0 graden zijn, zou de automatische keystone distortie niet kunnen werken.
• Als de verticale graden bijna ±30 graden zijn, zou de automatische keystone distortie niet goed kunnen werken.
• Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (50).

Gebruik van de vergrotingsfaciliteit

1. Druk op de ON-knop van MAGNIFY op de afstandsbediening.

De "MAGNIFY"-indicatie zal op het scherm verschijnen (hoewel de indicatie na enkele seconden zal verdwijnen bij geen bediening), en de projector zal de MAGNIFY modus binnen gaan.

1. Gebruik de pijltoetsen ▲/▼ om het zoom-niveau aan te passen.

Om het zoom-gebied te bewegen, druk op de POSITION-knop in de modus MAGNIFY, gebruik vervolgens de pijltoetsen ▲/▼/◄/► om het gebied te bewegen. En om het zoom-gebied vast te stellen, druk opnieuw op de POSITION-knop.

Om de MAGNIFY modus te verlaten en het scherm te herstellen naar normaal, druk op de OFF-knop van MAGNIFY op de afstandsbediening.

- De projector verlaat automatisch de MAGNIFY modus als het input-signaal verandert, of als een actie voor het veranderen van de weergave-conditie (automatische aanpassing, etc.) wordt uitgevoerd.

- Hoewel in de modus MAGNIFY de keystone distortie conditie kan variëren, het zal worden hersteld als de projector de modus MAGNIFY verlaat. 23

Het beeld stil zetten

1 Druk op de FREEZE-knop van de afstandsbediening.

* De "FOTO" indicatie zal op het scherm verschijnen, en de projector zal de modus FOTO ingaan.

Om de modus FOTO te verlaten en het beeld naar normaal te herstellen, druk opnieuw op de FREEZE-knop.

• De projector verlaat automatisch de modus FOTO als het input-signaal verandert, of als wordt gedrukt op één van de knoppen van de projector of de afstandsbediening zoals STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION, MENU, MAGNIFY of MY BUTTON.
• Als de projector een stilstaand beeld voor langere tijd blijft projecteren, zou het kunnen zijn dat het LCD paneel bedrukt is. Laat de projector niet te lang in de modus FOTO staan.

Tijdelijk een zwart beeld

1 Druk op de BLANK-knop van de afstandsbediening.

- Het zwarte scherm zal worden weergegeven in paats van het scherm van het input-signaal. Gelieve het onderdeel BLANCO van het menu SCHERM te raadplege (39).

Om het blanco scherm te verwijderen en terug te keren naar het scherm van het input-signaal, druk opnieuw op de BLANK-knop.

- De projector keert automatisch terug naar het input-signaal scherm als een van de knoppen van de projector of de afstandsbedieningsknoppen wordt ingedrukt of een van de commando's (behalve neem-commando's) wordt verzonden vanaf de CONTROL poort.

Bediening van het computerscherm

⚠ OPGELET ▶ Verkeerd gebruik van de muis/toetsenbord kan uw apparaat beschadigen.

• Bij gebruik van deze functie, gelieve alleen met een computer te verbinden.
• Vóór het aansluiten, lees de handleidingen van de computer die u zal verbinden.

OPMERKINGEN • Als u deze afstandsbediening gebruikt, kan het zijn dat het niet mogelijk is om laptops en andere computers te bedienen met het ingebouwde aanwijsapparaat (bijvoorbeeld de TrackBall). In dit geval moet u voor het aansluiten naar de BIOS gaan (systeemset-up) en de externe muis selecteren en vervolgens het aanwijsapparaat uitschakelen. Het kan ook zijn dat de muis niet werkt als de computer niet over het vereiste hulpprogramma beschikt. Kijk in de gebruiksaanwijzing van de hardware voor meer informatie.

- De USB-aansturing kan gebruikt worden met Windows 95 OSR 2.1 of hoger. Het kan zijn dat u de afstandsbediening niet kunt gebruiken, afhankelijk van de configuratie van uw computer en het stuurprogramma van de muis.

- De USB-aansturing kan alleen gebruikt worden voor de hier bovenstaande functies. U kunt geen twee knoppen tegelijk indrukken (bijvoorbeeld twee knoppen tegelijk indrukken om de muisaanwijzer diagonaal te verplaatsen).

- Deze functie is niet beschikbaar tijdens het opwarmen van de lamp (de POWER indicator knippert groen), het instellen van het volume en het scherm, het corrigeren van de trapeziumvervorming, het inzoomen op het scherm, het gebruik van de BLANCO-functie of het weergeven van het menuscherm.

USB-muis en keyboard bediening.

1. Sluit de USB-terminal van de projector aan op de computer en gebruik hierbij een USB-kabel.

Beschikbare functies Afstandsbediening
Move Pointer (muisaanwijzer) Gebruik de ▲, ▼, ◀, ► knoppen
Klik op de linkermuisknop	Druk op de ENTER-knop
Klik op de rechtermuisknop Druk op de RESET-knop
Druk op de HOME-toets van het toetsenbord	Druk op de HOME-toets
Druk op de END-toets van het toetsenbord	Druk op de END-toets
Druk op de PAGE UP-toets van het toetsenbord	Druk op de PAGE UP-toets
Druk op de PAGE Down-toets van het toetsenbord	Druk op de PAGE DOWN-toets
Druk op de ESC-toets van het toetsenbord	Druk op de ESC-toets

Multifunctionele instellingen

Gebruik van de menu-functie

Deze projector heeft de volgende menus: FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPT., MIU en SNELMENU. SNELMENU bevat de functies die vaak worden gebruikt, en de andere menus zijn onderverdeeld in de desbetreffende toepassing. Elk van deze menus kan op dezelfde manier worden bediend. De algemene bediening van deze menus is als volgt.

1. Druk op de MENU-knop van de afstandsbediening of één van de pijltoetsen van de projector. Het geavanceerd MENU of SNELMENU zal verschijnen.

Bij het SNELMENU

1. Als u wilt veranderen naar het geavanceerd MENU, selecteer dan "Ga Naar Geavanceerd Menu"
2. Gebruik de cursor-knoppen ▲/▼ om een te bedienen onderdeel te selecteren.
3. Gebruik de cursor-knoppen ◀/► om het onderdeel te bedienen.

Bij het geavanceerd MENU

1. Gebruik de cursor-knoppen ▲/▼ om een menu te selecteren. Als u wilt veranderen naar het SNELMENU, selecteer het SNELMENU. Druk vervolgens op de pijltoets ▶ van de projector of afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan.

De display van het geselecteerde menu zal activeren.

1. Gebruik de cursor-knoppen ▲/▼ om een te bedienen onderdeel te selecteren. Druk vervolgens op de cursor-knop ▶ of de ENTER-knop om verder te gaan. De bedieningsdisplay van het geselecteerde onderdeel zal verschijnen.
2. Gebruik de cursor-knoppen ▲/▼ om het onderdeel te bedienen.

- Als u de actie wilt resetten, druk op de RESET-knop van de afstandsbediening tijdens de actie. Let erop dat de onderdelen waarvan de functies simultaan worden uitgevoerd met de bediening (ex. TAAL, H FASE, VOLUME etc.) niet worden gereset.

- Bij het geavanceerd MENU, als u wilt terugkeren naar de eerdere weergave, druk op de pijltoets ◀ van de projector of afstandsbediening, of de ESC-knop van de afstandsbediening.

1. Druk opnieuw op de MENU-knop van de afstandsbediening om het menu te sluiten en de actie af te ronden.

Zelfs als u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.

- Enkele functies kunnen niet worden uitgevoerd als een zekere input-poort is geselecteerd, of als een zeker input-signaal wordt weergegeven.

SNELMENU

In de onderstaande tabel ziet u welke instellingen u in het SNELMENU kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ op de projector of de afstandsbediening. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Raadpleeg de beschrijving van ASPECT in het menu BEELD (32).
AUTO KEYST. UITVOEREN	Gebruik van de ►knop voert de automatische keystone functie uit.Zie het onderdeel AUTO KEYST. UITVOEREN in het menu INSTELLING (37).Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (50).
KEYSTONE	Voer de KEYSTONE aanpassing uit met de ◀/► knoppen.Raadpleeg de beschrijving van KEYSTONE in het menu INSTELLING (37).Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (50).
FOTO MODUS	Met de knoppen ◀/► schakelt de modus voor het beeldtype. De modi van beeldtype zijn combinaties van een GAMMA-modus en een KLEURTEMP.modus. Kies een passende modus conform de geprojecteerde bron.NORMAAL ⇔ CINEMA ⇔ DYNAMISCHWIT BORD ⇔ BORD(GROEN) ⇔ BORD(ZWART)NORMAAL: (KLEURTEMP. = MIDDEN STANDAARD) + (GAMMA = #1 STANDAARD)CINEMA: (KLEURTEMP. = LAAG STANDAARD) + (GAMMA = #2 STANDAARD)DYNAMISCH: (KLEURTEMP. = HOOG STANDAARD) + (GAMMA = #3 STANDAARD)BORD(ZWART): (KLEURTEMP. = HI-HELDERH-1STANDAARD) + (GAMMA = #4 STANDAARD)BORD(GROEN): (KLEURTEMP. = HI-HELDERH-2 STANDAARD) + (GAMMA = #4 STANDAARD)WIT BORD: (KLEURTEMP. = MIDDEN STANDAARD) + (GAMMA = #5 STANDAARD)• Als de combinatie van GAMMA en KLEURTEMP. van de vooraf-toegewezen modi hierboven, dan is de weergave op het menu voor de FOTO MODUS “AANGEPAST”. Gelieve de onderdelen GAMMA (29) en KLEURTEMP. (30) van het menu FOTO te raadplegen.• Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.
HELDER	Pas de helderheid aan met de ◀/► knoppen.Raadpleeg de beschrijving van HELDER in het menu FOTO (29).

SNELMENU (vervolg)

Onderdeel Beschrijving
CONTRAST	Pas het contrast aan met de ◀/► knoppen.Raadpleeg de beschrijving van CONTRAST in het menu FOTO (29).
KLEUR	Pas de algehele kleur aan met de ◀/► knoppen.Raadpleeg de beschrijving van KLEUR in het menu FOTO (30).
TINT	Pas tint aan met de ◀/► knoppen.Raadpleeg de beschrijving van TINT in het menu FOTO (30).
SCHERPTE	Pas de scherpte aan met de ◀/► knoppen.Raadpleeg de beschrijving van SCHERPTE in het menu FOTO (30).• Er zou enig lawaai kunnen zijn als een aanpassing wordt gemaakt.Dit is geen storing.
STIL FUNC.	Met de knoppen ◀/► wordt de modus voor stil functie aan/uit-geschakeld.Raadpleeg de beschrijving van STIL FUNC in het menu INSTELLING (37).
SPIEGEL	Met de knoppen ◀/► wordt de modus voor de spiegel status geschakeld.Raadpleeg de beschrijving van SPIEGEL in het menu INSTELLING (38).Als Transitie Detector is SCHK.IN en SPIEGEL status wordt veranderd, Transitie Detector Alarm (50) zal worden weergegeven als de projector wordt herstart nadat de stroomschakelaar is uitgeschakeld.
RESET	Door dit onderdeel uit te voeren worden alle onderdelen van het SNELMENU, behalve FILTERTIJD en TAAL, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de knop ▲ wordt reset uitgevoerd.
FILTERTIJD	Door dit onderdeel uit te voeren wordt de filter timer, die de gebruiksduur van het luchtfilter meet, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de ▲ knop wordt reset uitgevoerd.Raadpleeg FILTERTIJD in het menu OPT. (43).
TAAL	Gebruik van de knoppen ◀/► selecteert het TAAL onderdeel om te schakelen in het taalmenu. Raadpleeg de beschrijving van TAAL in het menu SCHERM (39).~Opmerking~Als PRESENTATIE ZONDER PC of e-SHOT wordt gebruikt, is het niet waarschijnlijk dat de taal correct wordt veranderd.
Ga Naar Geavanceerd Menu...	Selecteer “Ga Naar Geavanceerd Menu” en druk op de knop ▶ of de ENTER-knop om het FOTO, BEELD, INPUT, INSTELLING, SCHERM of OPT. menu te gebruiken.

Menu FOTO

In de onderstaande tabel ziet u welke instellingen u in het menu FOTO kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

MENU [RGB1]		:KIEZEN
FOTO	HELDER	+0
BEELD	CONTRAST	+0
INPUT	GAMMA	STANDAARD 1
INSTEILLING	KLEURTEMP.	MIDDEN
SCHERM	KLEUR	+0
OPT.	TINT	+0
MIU	SCHERPTE	3
SNELMENU	GEHEUGEN	OPSLAAN 1

Onderdeel Omschrijving
HELDER Pas de helderheid aan met de ▲/▼ knoppen.: Licht ⇔ Donker
CONTRAST Pas het contrast aan met de ▲/▼ knoppen.: Sterk ⇔ Zwak
GAMMA	Selecteer een GAMMA modus met de ▲/▼ knop.#1 STANDAARD ⇔ #1 AANGEPAST ⇔ #2 STANDAARD ⇔ #2 AANGEPAST ⇔ #3 STANDAARDF5 AANGEPAST ⇔ #5 STANDAARD ⇔ #4 AANGEPAST ⇔ #4 STANDAARD ⇔ #3 AANGEPASTOm AANGEPAST aan te passen.Door selectie van de modus AANGEPAST en vervolgens te drukken op de ▶ knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij de aanpassing van de modus.Deze functie is te gebruiken als u de helderheid van bepaalde kleurtonen wilt veranderen.Kies een onderdeel met de ◀/▶ knoppen, en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen) →Koppeling ⇔ Grijsschaal(15 stappen)De acht balanshefbomen corresponderen met acht kleurtonen van het testpatroon behalve de donkerste aan de linkerkant. Als u de 2ndkleurtoon van links op het testpatroon wilt aanpassen (Grijsschaal(9 stappen)), gebruik dan de balanshefboom “1”. De donkerste kleurtoon aan de linkerkant kan niet worden bediend door de aanpassingsbalanshefboom.• Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.

Menu FOTO (vervolg)

Onderdeel Omschrijving
KLEURTEMP.	Selecteer een kleurtemperatuur met de ▲/▼ knoppen.→HOOG STANDAARD ⇌ HOOG AANGEPAST ⇌ MIDDEN STANDAARD ⇌ MIDDEN AANGEPAST←→LAAG STANDAARD ⇌ LAAG AANGEPAST ⇌ HI-HELDERH-1 STANDAARD ⇌ HI-HELDERH-1 AANGEPAST←→HI-HELDERH-2 STANDAARD ⇌ HI-HELDERH-2 AANGEPAST←Om AANGEPAST aan te passen.Door selectie van AANGEPAST en vervolgens te drukken op de ►knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij het aanpassen van AFWIJKING en/of VERSTERKING in de modus AANGEPAST.AFWIJKING aanpassingen veranderen de kleurintensiteit voor de hele kleurtonen van het testpatroon.VERSTERKING aanpassingen hebben met name effect op de kleurintensiteit van de heldere kleurtonen van het testpatroon.Kies een onderdeel met de ◀/►knoppen en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen)→↑——Koppeling ⇌ Grijsschaal(15 stappen)• Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.
KLEUR	Pas de algehele kleur aan met de ▲/▼ knoppen.Sterk ⇌ Zwak• Dit onderdeel kan alleen worden geselecteerd voor een video-signaal, s-video of component video-signaal.
TINT	Pas tint aan met de ▲/▼knoppen.Groenachtig ⇌ Roodachtig• Dit onderdeel kan alleen worden geselecteerd voor een video-signaal, s-video of component video-signaal.
SCHERPTE	Pas de scherpte aan met de ▲/▼knoppen.Sterk ⇌ Zwak• Er zou enig lawaai kunnen zijn en/of het scherm zou voor een moment kunnen flikkeren als een aanpassing wordt gemaakt. Dit is geen storing.

Menu FOTO (vervolg)

Onderdeel Omschrijving

GEHEUGEN

Door selectie van de modus GEHEUGEN met de ▲/▼ knoppen en vervolgens te drukken op de ▶knop of de ENTER-knop wordt elke functie uitgevoerd.Deze projector heeft 4 genummerde geheugenposities voor aangepaste instellingen.Drukt u op OPENEN1, OPENEN2, OPENEN3, of OPENEN4, dan worden de gegevens uit het betreffende nummer geladen en wordt het beeld automatisch aangepast overeenkomstig de instellingen.Drukt u op OPSLAAN1, OPSLAAN2, OPSLAAN3, of OPSLAAN4, dan worden de huidige instellingen onder het betreffende nummer opgeslagen.• De huidige aanpassingsdata van de onderdelen in het menu FOTO worden opgeslagen.• Er zou enig lawaai kunnen zijn en/of het scherm zou voor een moment kunnen flikkeren als data naar het geheugen wordt geladen. Dit is geen storing.Als de huidige instellingen niet worden opgeslagen in het geheugen wordt het volgende venster weergegeven.Om de opgeslagen aanpassingsinstellingen te laden druk op de MY BUTTON-knop.Als er geen opgeslagen aanpassingsinstellingen zijn wordt het volgende venster weergegeven.GEEN OPG. DATA~Opmerking~U dient de GEHEUGEN functie aan de MIJN KNOP toe te wijzen (43).

Menu BEELD

In de onderstaande tabel ziet u welke instellingen u in het menu BEELD kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

FOTO	ASPECT	4:3
BEELD	OVERSCAN	5
INPUT	V POSIT	25
INSTEILLING	H POSIT	142
SCHERM	H FASE	16
OPT.	H SIZE	1344
MIU	AUTOM. AANPAS. UITVOEREN
SNELMENU

Onderdeel Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Voor een RGB- of MIU-signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ KLEINVoor een video-signaal, s-video of component video-signaal4:3 ⇔ 16:9 ⇔ 14:9 ⇔ KLEINBij geen signaal4:3 ⇔ 16:9•De modus NORMAAL houdt de originele aspect-ratio van het signaal.
OVERSCAN	Pas de overscan-verhouding aan met de ▲/▼ knoppen.Groot (Het verkleint het beeld) ⇔ Klein (Het vergroot het beeld)• Dit onderdeel kan alleen worden geselecteerd voor een video, s-video, en component signaal.• Bij een te grote aanpassing, is het mogelijk dat enige vervorming zal optreden in het geprojecteerde beeld. Verlaag in dat geval de ingestelde waarde.
V POSIT	Pas de verticale positie aan met de ▲/▼ knoppen.Omhoog ⇔ Omlaag• Over-aanpassing van de verticale positie zou ruis kunnen veroorzaken op het scherm. Als dit gebeurt, reset de verticale positie naar de default instelling. Als V POSIT is geselecteerd zal het drukken op de RESET-knop de V POSIT naar de default instelling resetten.Voor een video-signaal, s-video of component video-signaalHet aan te passen bereik voor V POSIT hangt af van de OVERSCAN instelling.Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.
H POSIT	Pas de horizontale positie aan met de ▲/▼ knoppen.Links ⇔ Rechts• Over-aanpassing van de horizontale positie zou ruis kunnen veroorzaken op het scherm. Als dit gebeurt, reset de horizontale positie naar de default instelling. Als H POSIT is geselecteerd zal het drukken op de RESET-knop de H POSIT naar de default instelling resetten.Voor een video-signaal, s-video of component video-signaalHet aan te passen bereik voor H POSIT hangt af van de OVERSCAN instelling.Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.
H FASE	Pas de horizontale fase aan om flikkeringen te verwijderen met de ▲/▼ knoppen.Rechts ⇔ Links• Dit onderdeel kan alleen worden geselecteerd bij een RGB signaal of een component video signaal.

Menu BEELD (vervolg)

Onderdeel Beschrijving
H SIZE	Pas de horizontale grootte aan met de ▲/▼ knoppen.Groot ⇔ Klein• Dit onderdeel kan alleen worden geselecteerd bij een RGB-signaal.• Bij een te grote aanpassing, wordt het beeld mogelijk niet goed weergegeven. Zet in dat geval de aanpassing terug op de beginwaarden door gedurende de aktie op de RESET-knop te drukken.
AUTOM.AANPAS.UITVOEREN	Selectie van dit onderdeel voert de automatische aanpassing faciliteit uit.Bij een RGB-signalDe verticale positie, de horizontale positie, de horizontale fase, de aspect en de horizontale grootte zullen automatisch worden aangepast. En de aspect-ratio zal automatisch ingesteld worden op standaard.Let erop dat u het applicatievenster op maximale grootte zet voordat u deze functie uitvoert. Donkere beelden zouden nog steeds incorrect kunnen worden aangepast. Gebruik een licht beeld bij aanpassing.Bij een video-signaal of s-video-signaalHet video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.Deze functie is alleen beschikbaar als AUTO. wordt geselecteerd voor het onderdeel “VIDEO FORMAT” van het menu INPUT. Voor een component video signaal, wordt het signaaltype automatisch geselecteerd onafhankelijk van deze functie.Voor een video-signaal, s-video of component video-signaalDe verticale positie, horizontale positie, en aspect-ratio zullen automatisch worden ingesteld op standaard.Bij een component videosignaalDe horizontale fase zal automatisch worden ingesteld op standaard.• De automatische selectie actie duurt ongeveer 10 seconden.Houd er ook rekening mee dat het bij sommige input niet correct zou kunnen functioneren.

Menu INPUT

In de onderstaande tabel ziet u welke instellingen u in het menu INPUT kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
PROGRESSI.	Met de ▲/▼ knoppen wordt de progressieve modus geschakeld.TELEVISIE ⇔ FILM ⇔ SCHK. UITDeze functie werkt alleen bij een interlaced signaal van een VIDEO-, S-VIDEO- of COMPONENT VIDEO-ingangssignaal van 525i (480i) of 625i (576i).Als de TELEVISIE of FILM wordt geselecteerd, zal het beeld op het scherm scherper zijn. De modus FILM is toepasbaar voor het 2-3 Pull-down systeem naar de conversie. Maar deze zouden een zeker defect kunnen veroorzaken van het beeld bij een snel bewegend object (bijvoorbeeld, kantige lijn). In een dergelijk geval, gelieve SCHK.UIT te slecteren, zelfs als het beeld op het scherm scherpte kan verliezen.
VIDEO N.R.	Gebruik van de knoppen ▲/▼ schakelt de geluidsreductie-modus:HOOG ⇔ GEMIDDELD ⇔ LAAGDeze functie werkt alleen bij een VIDEO-input, een S-VIDEO of COMPONENT VIDEO-input met 525i(480i) of 625i(576i) signaal.Als deze functie in te grote mate wordt toegepast, kan dat leiden tot een zekere verslechtering van het beeld.
KLROMVANG	Selecteer een kleuromvangmodus met de ▲/▼ knoppen.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑Dit onderdeel kan alleen geselecteerd worden voor een RGB-signaal of een component video-signaal (behalve signalen van SCART RGB vanuit de component video-poort).De modus AUTO selecteert automatisch de optimale modus.De bediening AUTO zou niet goed kunnen werken bij sommige signalen. In een dergelijk geval zou het goed kunnen zijn een passende modus te selecteren behalve AUTO.

Menu INPUT (vervolg)

Onderdeel Beschrijving
COMPONENT	Selecteer een functie voor de COMPONENT VIDEO-poort met de ▲/▼ knoppen.COMPONENT ⇔ SCART RGBAls de SCART RGB is geselecteerd, de COMPONENT VIDEO-poort functie als een poort voor een SCART RGB signaal input en VIDEO-poort functie als een poort voor SCART RGB sync input. Een SCART-adapter en SCART-kabel realiseren een SCART RGB-input voor de projector.Neem voor details contact op met uw dealer.
VIDEO FORMAT	Stel het video format in voor de s-video-poort en video-poort.(1) Gebruik de ◀/► knoppen om de input-poort te selecteren.(2) Met de ▲/▼ knoppen wordt de modus voor video-formaat geschakeld.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAM N-PAL ⇔ M-PAL ⇔ NTSC4.43Deze optie werkt alleen bij een video-signaal van de VIDEO-poort of de S-VIDEO-poort.De modus AUTO selecteert automatisch de optimale modus.De AUTO-optie zou bij sommige signalen niet goed kunnen werken. Als het beeld onstabiel wordt (bijv. een onregelmatig beeld, missende kleuren), kies dan de modus die bij het input-signaal past.
STILZETTEN	Met de ▲/▼ knoppen wordt de stilzetten functie aan/uit-gezet.SCHK. IN ⇔ SCHK. UITDit onderdeel kan alleen gebruikt worden bij een RGB-signaal met een verticale frequentie van 50 tot 60 Hz.Bij SCHK. IN worden bewegende beelden vloeiender weergegeven.Deze functie kan leiden tot een zekere verslechtering van het beeld. Kies in dergelijke gevallen SCHK. UIT.
RGB IN	Stel het RGB ingangssignaaltype in voor het RGB-poort.(1) Gebruik de ◀/► knoppen om het in te stellen RGB-poort te selecteren.RGB1-RGB2 (2) Gebruik de ▲/▼ knoppen om het RGB ingangssignaaltype te selecteren.SYNC ON G SCHK.IN ⇔ SYNC ON G SCHK.UITSelectie van SCHK.IN schakelt de SYNC OP G modus in. De SYNC OP G modus staat ontvangst van SYNC OP G toe.In de SYNC OP G modus, zou het beeld bij sommige signalen vervormd kunnen zijn. In een dergelijk geval, verwijder de signaalconnector zodat geen signaal wordt ontvangen en schakel SYNC OP G uit, verbindt vervolgens opnieuw het signaal.

Menu INPUT (vervolg)

Onderdeel Beschrijving

RESOLUTIE*2

De resolution voor de RGB1 en RGB2 ingangssignalen kunnen worden ingesteld op deze projector.(1) In het menu INPUT selecteer RESOLUTIE met de ▲/▼ knoppen en druk op de ▶ knop.Het menu RESOLUTIE zal worden weergegeven.(2) In het menu RESOLUTIE selecteer de resolutie die u wilt weergeven met de ▲/▼ knoppen.Selectie van AUTO zal een resolutie passend bij het ingangssignaal instellen.(3) Drukken op de ▶ of Enter knop bij selectie van een STANDAARD resolutie zal de horizontale en verticale posities, klokfase en horizontale afmeting automatisch aanpassen en automatisch een aspect-ratio selecteren. De INFORMATIE dialoog (45) zal worden weergegeven.(4) Om een aangepaste resolutie in te stellen gebruik de ▲/▼ knoppen om AANGEPAST te selecteren en het AANGEPAST RESOLUTIE VENSTER zal worden weergegeven. Stel de horizontaal (HORZ) en verticaal (VERT) resoluties in met de ▲/▼/◀/▶ knoppen.*1(5) Om de instelling te bewaren plaats de cursor op het meest-rechtse cijfer en druk op de ▶ knop.De horizontale en verticale posities, klokfase en horizontale afmeting zullen automatisch worden aangepast en een aspect-ratio zal automatisch worden geselecteerd. Nadat het INFORMATIE (45) venster is weergegeven gedurende ongeveer 10 seconden zal het scherm terugkeren naar het RESOLUTIE menu de veranderde resolutie weergevend.(6) Om terug te gaan naar de eerdere resolutie zonder de veranderingen te bewaren plaats de cursor op de meest-linkse cijfer en druk op de ◀ knop.Het scherm zal terugkeren naar het menu RESOLUTIE de eerdere resolutie weergevend.

*1 Niet alle resoluties zijn gegarandeerd.
*2 Voor sommige foto's, zou deze functie niet goed kunnen werken.

Menu INSTELLING

In de onderstaande tabel ziet u welke instellingen u in het menu INSTELLING kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
AUTO KEYST. UITVOEREN	Selectie van dit onderdeel voert de Automatische keystone distortie correctie uit. De projector corrigeert zelf automatisch de verticale keystone distortie te wijten aan de (voorwaartse/achterwaartse) ingestelde hoek.Deze functie zal slechts een keer worden uitgevoerd als geselecteerd in het Menu. Als de schuinte van de projector wordt veranderd, wordt deze functie opnieuw uitgevoerd.Mogelijk werkt deze functie ook niet goed als u V:INVERT of H&V: INVERT hebt gekozen onder SPIEGEL, als het projectorscherm schuin staat of als de projector voorover helt.Als u de zoomfactor hebt ingesteld op TELE is deze correctie mogelijk overbodig. Deze functie werkt het beste met de zoomfactor WIDE. Stel deze factor, indien mogelijk, in.Als de verticale graden bijna 0 graden zijn, zou de automatische keystone distortie niet kunnen werken.Als de verticale graden bijna ±30 graden zijn, zou de automatische keystone distortie niet goed kunnen werken.Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (50).
KEYSTONE	Met de ▲/▼ knoppen wordt de keystone distortie gecorrigeerd.Hoger in de data ⇔ I Lager in de dataHet instelbare bereikt van deze functie varieert al naargelang het type ingangssignaal. Bij bepaalde signalen werkt deze functie wellicht niet goed.Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (50).
STIL FUNC.	Met de ▲/▼ knoppen wordt de fluister-modus aan/uit-gezet.NORMAAL ⇔ STIL FUNC.Als STIL FUNC. wordt geselecteerd, worden de akoestische muziek en de helderheid van het scherm gereduceerd.

Menu INSTELLING (vervolg)

Onderdeel Beschrijving
SPIEGEL	Selecteer de spiegelstatus met de ▲/▼ knoppen. NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERTAls Transitie Detector is SCHK.IN en SPIEGEL status is veranderd, Transitie Detector Alarm (50) zal worden weergegeven als de projector wordt herstart nadat de stroomschakelaar is uitgeschakeld.
VOLUME	Met de ▲/▼ knoppen wordt het volume aangepast.Hoog ⇔ Low
AUDIO	Alloceert de audio-poorten.Kies een foto input-poort met de knoppen ▲/▼ (1), selecteer vervolgens de audio-poort die moet worden vergrendeld met de input-poort met de knoppen ◀/► (2). Als uit wordt geselecteerd, werken alle audio-poorten niet voor de input-poort.(1) RGB1 ⇔ RGB2 ⇔ MIU ⇔ COMPONENT ⇔ S-VIDEO ⇔ VIDEO(2) 1 ⇔ 2 ⇔ 3 ⇔ ×M is een afkorting van MIU.

Menu SCHERM

In de onderstaande tabel ziet u welke instellingen u in het menu SCHERM kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
TAAL	Met de ▲/▼ knoppen wordt de OSD (On Screen Display) taal veranderd.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL ⇔ ITALIANONORSK ⇔ NEDERLANDS ⇔ PORTUGUÊS ⇔ 日本語简体中文 ⇔ 繁體中文 ⇔ SVENSKA ⇔ PYCCKIÏNSUOMI ⇔ POLSKI ⇔ TÜRKÇE
POS. MENU	Pas de menpositie aan met de ◀/►/▲/▼ knoppen.Om de actie te stoppen, druk op de MENU-knop van de afstandsbediening of voer voor ongeveer 10 seconden geen actie uit.
BLANCO	Selecteer een type van het BLANCO scherm met de ▲/▼ knoppen.Het zwarte scherm is het scherm voor de faciliteit van een tijdelijk zwart beeld (24). Het wordt weergegeven door te drukken op de BLANK-knop van de afstandsbediening.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZwartVoor Mijn Scherm kunt u een gewenst scherm registreren, en het ORIGINEEL is het aanwezige standaard scherm. BLAUW, WIT en ZWART zijn schermen zonder patroon (egaal) in de kleur.Om nabeeld te vermijden, zullen Mijn Scherm en het scherm ORIGINEEL na enkele minuten veranderen naar het scherm ZWART.Zie voor Mijn Scherm ook onderdeel Mijn Scherm in deze tabel.(40).

Menu SCHERM (vervolg)

Onderdeel Beschrijving
OPSTARTEN	Met de knoppen ▲/▼ schakelt de modus voor het opstart-scherm.Het OPSTARTEN-scherm is het scherm dat wordt weergegeven als er geen signaal is of als er een ongeldig signaal is.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHK.UITVoor Mijn Scherm kunt u een door u gewenst scherm registreren, en het ORIGINEEL is het aanwezige standaard scherm. Als SCHK.UIT is geselecteerd wordt het scherm ZWART gebruikt.Om te voorkomen dat er een nabeeld blijft, zullen Mijn Scherm en de ORIGINEEL-schermen na enkele minuten naar een BLANCO scherm veranderen. Als het BLANCO scherm ook Mijn Scherm of ORIGINEEL is, zal het naar het ZWART scherm veranderen.Voor het Mijn Scherm, gelieve het onderdeel Mijn Scherm hieronder te raadplegen. Voor het BLANCO scherm, gelieve het onderdeel BLANCO te raadplegen (39).Deze functie zal onbeschikbaar zijn en bevestigd aan Mijn Scherm als Mijn Scherm PASWOORD in het Menu VEILIGHEID aan is.
Mijn Scherm	Dit onderdeel functioneert voor het vastzetten van Mijn Scherm van het blanco scherm en het opstart-scherm. Gelieve uit te voeren met weergave van de input inclusief het beeld dat u wilt vastzetten.1. Door selectie van dit onderdeel wordt een dialoog, genaamd “Mijn Scherm”, weergegeven. Het zal u vragen of u begint met het vastzetten van het beeld van het huidige scherm.Gelieve te wachten totdat het vast te zetten beeld wordt weergegeven, en druk op de ENTER-knop van de afstandsbediening als het beeld wordt weergeven. Het beeld zal stil gezet worden en het kader voor vastzetten verschijnt. Om deze actie te stoppen, druk op de RESET-knop of ESC-knop van de afstandsbediening.2. Met de ◀/►/▲/▼ knoppen wordt de positie van het kader aangepast. Gelieve het kader te bewegen naar de plaats van het beeld dat u wilt gebruiken. Het raam zou mogelijk niet kunnen worden verschoven bij sommige input-signalen. Om registratie te beginnen, druk op de ENTER-knop van de afstandsbediening. Om het scherm te herstellen en terug te keren naar de eerdere dialoog, druk op de RESET-knop of ESC-knop van de afstandsbediening.Registratie duurt enkele minuten. Als de registratie is afgerond, worden het geregistreerde beeld en de melding “Mijn Scherm registratie afgesloten” enkele seconden weergegeven. Als de registratie niet is gelukt, wordt de melding “Er is een capture-fout opgetreden. Probeer opnieuw.” weergegeven.Deze functie zal onbeschikbaar zijn als Mijn Scherm Paswoord in het Menu Veiligheid aan is.OPMERKING: De KEYSTONE kan niet worden aangepast tijdens het gebruik van de Mijn Scherm functie.
Mijn Sch. Vast	Met de ▲/▼ knoppen wordt de Mijn Scherm vast functie aan/uit-gezet.SCHK.IN ⇔ SCHK.UITAls SCHK.IN is geselecteerd, kan het onderdeel Mijn Scherm niet worden uitgevoerd. Gebruik deze functie om het huidige Mijn Scherm te beschermen.Deze functie zal onbeschikbaar zijn als Mijn Scherm Paswoord in het Menu Veiligheid aan is.

Menu SCHERM (vervolg)

Onderdeel Beschrijving
MELDING	Met de ▲/▼ knoppen wordt de melding-functie aan/uit-gezet.SCHK.IN ⇔SCHK.UITAls SCHK.IN wordt geselecteerd, werken de volgende meldingen.“BEZIG...” terwijl automatisch wordt aangepast“GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“Zoeken....” terwijl een input wordt gezocht.“BEZIG MET ZOEKEN....” als een input-signaal is gevonden.De indicatie van het inputsignaal bij verandering.De indicatie van de aspect-ratio bij verandering.De indicatie van het GEHEUGEN weergegeven bij veranderen.De indicatie van de FOTO MODUS weergegeven bij veranderen.De aanduiding “FOTO” en “||” wanneer u het beeld stilzet door op de FREEZE Knop te drukken.• Wanneer SCHK.UIT is geselecteerd, moet u niet vergeten dat u het beeld heeft stilgezet. Anders zou u kunnen denken dat er iets mis is met uw toestel (24).

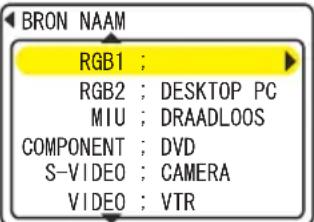

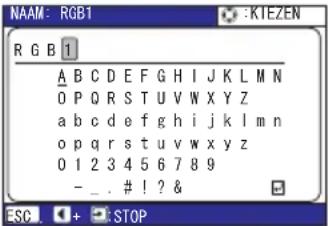

BRON NAAM	Elk inputpoort voor deze projector kan een naam worden gegeven.(1) Gebruik de ▲/▼ knoppen in het menuSCHERM om BRON NAAM te selecteren en druk op de ▶knop.Het menu BRON NAAM zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen in het menu BRON NAAM om het te benamen poort te selecteren en druk op ▶knop.Het BRON NAAM vernster zal worden weergegeven.(3) De huidige naam zal op de eerste regel worden weergegeven. Gebruik de ◀/▶/▲/▼en ENTER of INPUT-knoppen om karakters te selecteren en in te voeren. De RESET-knop kan worden gebruikt om 1 karakter per keer te wissen.De naam kan een maximaal 16 karakters hebben.(4) Om een reeds ingevoerd karakter te veranderen, druk op de ▲knop terwijl de cursor op de [A-N] rij staat om de cursor te bewegen naar de naam weergegeven op de eerste lijn en gebruik de ◀/▶knoppen on het te veranderen karakter te selecteren. Op het moment dat een karakter in de naam is geselecteerd gebruik de▼knop om de cursor te bewegen terug naar beneden naar het gebied van karakterinvoering om karakters te selecteren en in te voeren zoals hierboven beschreven.(5) Selecteer ▼en druk op de ENTER en INPUT-knoppen nadat u invoering van text heeft voltooid.Om terug te keren naar de eerdere naam zonder de veranderingen te bewaren druk simultaan op de ESC of ◀knop en de INPUT-knop.BRON NAAM MENU*Rechterkant van het menu is blanco totdat een naam is gespecificeerd.

Menu OPT.

In de onderstaande tabel ziet u welke instellingen u in het menu OPT. kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ op de projector of afstandsbediening, en druk de pijltoets ▶ op de projector of afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan, behalve voor de onderdelen LAMPTIJD en FILTERTIJD. Voer het vervolgens uit verwijzend naar de volgende tabel.

MENU [RGB1]		: KIEZEN
FOTO	AUTOM. ZOEKEN	SCHK. UIT
BEELD	AUTO KEYST.	SCHK. UIT
INPUT	AUTOM. INSCHK.	SCHK. UIT
INSTEERING	AUTO UIT	Omin
SCHERM	LAMPTIJD	Oh
OPT.	FILTERTIJD	Oh
MIU	MIJN KNOP
SNELMENU	SPEC. INST.W.
	VEILIGHEID

Onderdeel Beschrijving
AUTOM. ZOEKEN	Met de knoppen ▲/▼ schakelt de automatische signaal zoek functie aan/uit.SCHK.IN ⇔ SCHK.UITAls SCHK.IN is geselecteerd, worden bij het niet vinden van geen ingangssignaal automatisch de input-poorten gecontroleerd in de volgende volgorde. Het zoeken wordt gestart vanaf de huidige poort. Als er vervolgens een input wordt gevonden, zal de projector stoppen met zoeken en het beeld weergeven.RGB IN1 ⇒ RGB IN2 ⇒ MIU ⇒ COMPONENT VIDEO ⇒ S-VIDEO ⇒ VIDEO↑
AUTO KEYST.	Gebruik van de knoppen ▲/▼ schakelt de automatische keystone functie aan/uit.SCHK.IN ⇔ SCHK.UITSCHK.IN : Automatische keystone distortie correctie zal worden uitgevoerd bij het veranderen van de schuinte van de projector.SCHK.UIT : Deze functie is uitgeschakeld. Gelieve de AUTO KEYST. UITVOEREN uit te voeren in het INSTELLING Menu voor automatische keystone distortie correctie.Als de projector is opgehangen aan het plafond zal deze faciliteit niet juist functioneren en selecteer daarom SCHK.UIT.Deze functie zal onbeschikbaar zijn als Transitie Detector aan is (50).
AUTOM.INSCHK.	Gebruik van de knoppen ▲/▼ schakelt AUTOM.INSCHK. functie aan/uit.SCHK.IN ⇔ SCHK.UITBij instelling van SCHK.IN, zal de lamp alleen automatisch worden aangedaan als de stroomschakelaar wordt aangezet nadat de laatste keer de stroom was uitgeschakeld met de stroomschakelaar. De lamp zal niet automatisch worden aangedaan als de stroomschakelaar wordt aangezet als de lamp was uitgeschakeld volgens de volgende procedures.De lamp was uitgedaan met een afstandsbediening, projector-knop, of stroom uitschakelen commando.De lamp was uitgedaan met een AUTO UIT functie (43).De lamp was aangedaan met een AUTOM.INSCHK. functie en was uitgeschakeld ongeveer 30 minuten nadat geen signaal was gevonden.Als geen input wordt gevonden nadat de stroom aan is gedaan en AUTO UIT-tijd is ingesteld op 0, zal de projector worden uitgeschakeld nadat ongeveer 30 minuten verlopen zijn.Als geen input wordt gevonden nadat de stroom aan is gedaan en AUTO UIT-tijd is ingesteld op 1 tot 99, zal de projector worden uitgeschakeld als de tijd is verlopen en de ingestelde tijd wordt bereikt.Als een van de knoppen van de projector of de afstandsbedieningsk noppen wordt ingedrukt of een van de commando’s (behalve neem-commando’s) wordt verzonden vanaf de CONTROL poort gedurende de corresponderende tijd, de projector zal niet worden uitgeschakeld.

Menu OPT. (vervolg)

Onderdeel Beschrijving
AUTO UIT	Met de ▲/▼ knoppen wordt de tijd, waarmee afgeteld wordt voor het automatisch uitzetten van de projector, aangepast.Lang (max. 99 minuten) ⇌ Kort (min. 0 minuten = SCHK.UIT) Als de tijd op 0 is ingesteld, wordt de projector niet automatisch uitgezet.Als de tijd is ingesteld op 1 tot 99, en als de verlopen tijd met geen-signaal of een niet-passend signaal de ingestelde tijd bereikt, zal de projector lamp worden uitgeschakeld.Als een van de knoppen van de projector of de afstandsbedieningsk noppen wordt ingedrukt of een van de commando's (behalve neem-commando's) wordt verzonden vanaf de CONTROL poort gedurende de corresponderende tijd, de projector zal niet worden uitgeschakeld.Gelieve de paragraaf “De projector uitzetten” te raadplegen (19).
LAMPTIJD	De lamptijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als de gebruikstijd van de lamp.Door de RESET-knop van de afstandsbediening of de knop ▶ van de projector voor ongeveer 3 seconden in te drukken verschijnt een dialoog. Om de lamptijd te resetten, selecteer RESET met de ▲ knop.RESET ⇌ ANNULEREN• Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.• Over vervanging van de lamp, gelieve de paragraaf “Lamp” (57, 58) te bekijken.
FILTERTIJD	De filtertijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als gebruikstijd van het luchtfilter.Door de RESET-knop van de afstandsbediening of de knop ▶ van de projector voor ongeveer 3 seconden in te drukken verschijnt een dialoog. Om de filtertijd te resetten, selecteer RESET met de ▲ knop.RESET ⇌ ANNULEREN• Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juiste indicatie over het luchtfilter.• Over verzorging van het luchtfilter, gelieve de paragraaf “Luchtfilter” (59, 60) te bekijken.
MIJN KNOP	Stelt de toegewezen functie voor de MIJN KNOP1 en 2-knoppen in op de bijgesloten afstandsbediening.RGB1: Stelt poort in op RGB1.RGB2: Stelt poort in op RGB2.MIU: Stelt poort in op MIU.COMPONENT: Stelt poort in op COMPONENT.S-VIDEO: Stelt poort in op S-VIDEO.VIDEO: Stelt poort in op VIDEO.e-SHOT: Geeft het e-SHOT menu weer (53).INFO: Geeft INPUT INFO weer (45).AUTO KEYST. UITVOEREN: Voert de automatische KEYSTONE correctie uit (37).GEHEUGEN: Slaat GEHEUGEN-instellingen op (31).FOTO MODUS: Verandert de FOTO modus (27).FILTER RESET: Geeft het filtertijd reset bevestigingsvenster weer (43).VOLUME+: Stelt het volume omhoog.VOLUME-: Stelt het volume omlaag.

Menu OPT. (vervolg)

Onderdeel Beschrijving

SPEC.INST.W.

Door selectie van dit onderdeel wordt het menu SPEC.INST.W. weergegeven.Selecteer een onderdeel met de ▲/▼knoppen, en druk op de ▶ knop of de ENTER-knop van de afstandsbediening om verder te gaan.VENT.SNELH. ⇌ AUTOM.REGEL. ⇌ GEEST ⇌ FILTERMELDING ⇌ TOETSENSLOTVENT.SNELH.Met de ▲/▼knoppen wordt de rotatiesnelheid van koelventilatoren geschakeld. De HOOG is de modus voor gebruik in de bergen etc.De projector maakt meer geluid als HOOG wordt geselecteerd.HOOG ⇌ NORMAALAUTOM.REGEL.Gebruik van de ▲/▼knoppen zet de automatische aanpassing aan/uit.Wanneer SCHK.UIT is geselecteerd, zal automatische aanpassing zijn uitgeschakeld, alhoewel een grove instelling automatisch uitgevoerd kan worden afhankelijk van de basisinstelling.SCHK.IN ⇌ SCHK.UIT• Afhankelijk van de condities, zoals input, signaalkabel naar de unit, omgeving rond de unit, etc., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHK.UIT om de automatische aanpassing uit te schakelen, en pas handmatig aan.GEEST1. Selecteer een kleurelement van geest met de ◀/►knoppen.2. Pas het geselecteerde element aan met de ▲/▼knoppen om geest te laten verdwijnen.FILTERMELDINGGebruik de ▼/▲knop om de timer in te stellen voor het interval om de melding te tonen voor het schoonmaken van het luchtfilter.50h ⇌ 100h ⇌ 200h ⇌ 300h ⇌ SCHK.UITNa selectie van “50h”, “100h”, “200h” of “300h”, zal de melding “HERINNERING *** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE” verschijnen nadat de timer de intervaltijd bereikt die is ingesteld in het menu. (63) Als “SCHK.UIT” is gekozen, zal de melding voor het schoonmaken van het luchtfilter niet verschijnen.• Gelieve het luchtfilter periodiek te controleren en schoon te maken, zelfs zonder een melding. Als het luchtfilter verstopt raakt met stof of iets anders, zal de interne temperatuur stijgen, dat slecht functioneren zou kunnen veroorzaken, of de levensduur van de projector verkorten.• Het wordt aangeraden over het algemeen “100h” te kiezen. Wees voorzichtig met de bedieningsomgeving van de projector en de conditie van het luchtfilter, met name als de “200h”, “300h” of “SCHK.UIT” is gekozen.TOETSENSLOTDoor de ▲/▼toetsen te gebruiken kunt u het toetsenslot aan/uit zetten.Wanneer SCHK.IN is geselecteerd, zullen de toetsen op de projector zelf niet werken, met uitzondering van de STANDBY/ON-knop.SCHK.IN ⇌ SCHK.UIT• Deze functie kunt is bedoeld om misbruik of gebruik per abuis te voorkomen. Deze functie heeft geen effect op de afstandsbediening.

Menu OPT. (vervolg)

Onderdeel Beschrijving

SPEC.INST.W.

AFST.B. FREQUENTIEGebruik de ▲/▼ knop om de instelling te veranderen van de afstandsbedieningssensor van de Projector (18).1:NORMAAL ⇔ 2:HOOGOnderdelen met een vinkje staan aan. De fabrieksinstelling is voor zowel 1:NORMAAL en 2:HOOG om aan te zijn. Als de afstandsbediening niet correct functioneert stel dit in op of alleen 1 of alleen 2 zoals beschreven in Afstandsbediening Instellingen (18).Geen van beiden kan worden uitgesteld op hetzelfde moment.INFODoor selectie van dit onderdeel wordt een dialoog met de naam “INPUT INFO” weergegeven.Het toont informatie over de huidige input.[IMAGE]• De “STILZEITEN” melding betekent dat de functie van frame slot werkt.• De melding “SCART RGB” betekent dat de COMPONENT VIDEO-poort werkt als een een SCART RGB-input poort. Gelieve het onderdeel “COMPONENT” in deze tabel te raadplegen. (35)• Dit onderdeel kan niet worden geselecteerd bij geen signaal en sync buiten bereik.FABRIEKSRESETDoor selectie van RESET met de ▲ knop wordt deze functie uitgevoerd. Met deze functie, worden alle onderdelen in het gehele menu collectief teruggezet in de initiele instellingen. Let erop dat de onderdelen LAMPTIJD, FILTERTIJD, TAAL en VEILIGHEID niet worden gereset.RESET ⇔ ANNULEREN

Menu OPT. (vervolg)

Onderdeel Beschrijving
VEILIGHEID	Deze projector heeft veiligheid functies. Gebruikersregistratie is vereist voor gebruik van de veiligheid functies. Gelieve contact op te nemen met uw locale dealer.1. Gebruik van Veiligheid Faciliteiten1.1 Invoeren van het Paswoord1.1-1 Gebruik de ▲/▼ knoppen in het menu OPT. om VEILIGHEID te selecteren en druk op de ►knop. Het VOER PASWOORD IN venster wordt weergegeven. Het fabrieksinstelling PASWOORD is 3046. Dit paswoord kan worden veranderd (1.2 Veranderen van PASWOORD).OPMERKING: Het wordt sterk aanbevolen het fabrieksinstelling PASWOORD zo snel mogelijk te veranderen. VOER PASWOORD IN VENSTER
	1.1-2 Gebruik de ▲/▼/◄/► knoppen om het geregistreerde PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het VOER PASWOORD IN VENSTER en druk op de ►knop om het VEILIGHEID menu weer te geven. Als een incorrect PASWOORD wordt ingevoerd zal het VOER PASWOORD IN VENSTER opnieuw worden getoond. Als een incorrect PASWOORD 3 keer wordt ingevoerd zal de projector uitschakelen. Daarna zal de projector uitschakelen elke keer als een incorrect PASWOORD wordt ingevoerd. Menu VEILIGHEID
	1.2 Veranderen van PASWOORD1.2-1 Gebruik van de ▲/▼ knoppen in het VEILIGHEID menu om VEILIGH. PASW. VERANDER te selecteren en druk op de ►knop om het VOER NIEUW PASWOORD IN VENSTER weer te geven. 1.2-2 Gebruik de ▲/▼/◄/► knoppen om het nieuwe PASWOORD in te voeren. VOER NIEUW PASWOORD IN VENSTER1.2-3 Beweeg de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN VENSTER en druk op de ►knop om het OPNIEUW NIEUW PASWOORD VENSTER, voer opnieuw hetzelfde PASWOORD in. 1.2-4 Beweeg de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD VENSTER en druk op de ►knop en het NOTEER NIEUW PASWOORD VENSTER zal gedurende ongeveer 20 seconden worden weergegeven, gelieve een notitie te maken van het PASWOORD gedurende dit moment. Drukken op de ENTER-knop van de afstandsbediening of de INPUT-knop van de projector zal het NOTEER NIEUW PASWOORD VENSTER sluiten. [NOTEER NIEUW PASWOORD VENSTER
	OPMERKING: Gelieve niet uw PASWOORD te vergeten.

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID

1.3 Als u uw PASWOORD bent vergeten1.3-1 Volg de procedure in 1.1-1 om het VOERPASWOORD IN VENSTER weer te geven.1.3-2 Terwijl het VOER PASWOORD IN VENSTERwordt weergegeven, druk op en houd vastde RESET-knop van de afstandsbedieninggedurende ongeveer 3 seconden of druk open houd vast de INPUT en ▶ knoppen van deprojector gedurende ongeveer 3 seconden.De 10 cijferige Code Gevraagd zal worden weergegeven.OPMERKING: Als er geen toetsgebruik gedurende ongeveer 55 secondenis terwijl de Gevraagde Code wordt weergegeven zal het menu sluiten. Als dit gebeurt herhaal het proces vanaf 1.3-1.1.3-3 Neem contact op met uw dealer met de 10-cijferige Code Gevraagd.Uw PASWOORD zal worden gestuurd nadat uw gebruikersregistratieinformatie is bevestigd.2. Gebruik van de Mijn Scherm PASWOORD FunctieDe Mijn Scherm PASWOORD functie kan worden gebruikt om toegang te verbieden naar de Mijn Scherm functie en te voorkomen dat het huidige geregistreerde Mijn Scherm beeld wordt overschreven.2.1 Inschakelen Mijn Scherm PASWOORD Funcite2.1-1 Gebruik de ▲/▼ knoppen in het menuVEILIGHEID om Mijn Sch. Vast te selecterenen druk op de ▶ knop om de Mijn SchermPASWOORD schk.in/schk.uit menu weer tegeven.2.2 Instellen van het PASWOORD2.2-1 Geef het Mijn Scherm PASWOORD schk.in/schk.uit menu weer met de procedure in 2.1-1.2.2-2 Gebruik de ▲/▼ knoppen in het Mijn SchermPASWOORD schk.in/schk.uit menu om SCHK.IN te selecteren.Het VOER PASWOORD IN VENSTER (klein) zalworden weergegeven.2.2-3 Gebruik de ▲/▼/◄/► knoppen om hetPASWOORD in te voeren. Beweeg decursor naar de rechterkant van het VOERPASWOORD IN VENSTER (klein) en drukop de ▶ knop om het CONTROLEERPASWOORD VENSTER weer te geven, voerhetzelfde PASWOORD opnieuw in. Mijn SchermPASWOORD schk.in/schk.uit menuVOER PASWOORD INVENSTER (klein)CONTROLEERPASWOORD VENSTER

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID

2.2-4 Beweeg de cursor naar de rechterkant van hetCONTROLEER PASWOORD VENSTER en druk opde ►knop om het PASWOORD gedurende ongeveer20 seconden weer te geven, gelieve een notitie temaken van het PASWOORD te maken op dit moment.Nadat het PASWOORD is weergegeven gedurendeongeveer 20 seconden zal het scherm teruggaan naarhet Mijn Scherm PASWOORD aan/uit menu.Drukken op de ENTER-knop van de afstandsbediening of de INPUT-knopvan de projector zal het PASWOORD venster sluiten.Als een PASWOORD is ingesteld voor Mijn Scherm:De Mijn Scherm registratie functie (en menu) zal onbeschikbaar zijn.De OPSTARTEN instelling zal worden vastgezet op Mijn Scherm (en hetmenu zal onbeschikbaar zijn).Uitschakelen van het Mijn Scherm PASWOORD zal normale bediening vanbeide functies toestaan.OPMERKING : Gelieve niet uw Mijn Scherm PASWOORD te vergeten.2.3 Het PASWOORD uitzetten2.3-1 Volg de procedure 2.1-1 om het Mijn Scherm PASWOORD schk.in/schk.uit menu weer te geven.2.3-2 Selecteer SCHK.UIT om het VOER PASWOORD IN VENSTER (groot)weer te geven. Voer het geregistreerde PASWOORD in en het schermzal terugkeren naar het Mijn Scherm schk.in/schk. menu.Als een incorrect PASWOORD wordt ingevoerd zal het menu sluiten. Als ditgebeurt herhaal het proces vanaf 2.3-1.2.4 Als u uw PASWOORD bent vergeten2.4-1 Volg de procedure 2.1-1 om het Mijn Scherm PASWOORD schk.in/schk.uit menu weer te geven.2.4-2 Selecteer SCHK.UIT om het VOER PASWOORDIN VENSTER (groot) weer te geven. De10-cijferige Code Gevraagd zal wordenweergegeven binnen het VENSTER.2.4-3 Neem contact op met uw dealer metde 10-cijferige Code Gevraagd. UwPASWOORD zal worden gestuurd nadat uwgebruikersregistratie informatie is bevestigd.3. Gebruik van de PIN LOCK FunctiePIN LOCK is een functie dat bediening van de projector voorkomt als ergeen geregistreerde Code is ingevoerd.3.1 Registreren van de PIN Code3.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEIDmenu om PIN LOCK te selecteren en druk op de►knop of ENTER-knop om het PIN LOCK schk.in/schk.uit menu weer te geven.3.1-2 Gebruik de ▲/▼ knoppen in het PIN LOCKschk.in/schk.uit menu om SCHK.IN te selecterenen het PIN VENSTER zal worden weergegeven. PASWOORD VENSTERVOER PASWOORD INVENSTER (groot)PIN LOCK schk.in/schk.uit menu

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID

3.1-3 Voer een 4-delige PIN Code in met de ▲/▼/◀/▶ RGB en INPUT-knoppen.Een BEVESTIGINGSVENSTER zal verschijnen.Voer opnieuw dezelfde PIN Code in. Dit zal de PIN Code registratie voltooien.OPMERKING: Als er geen toetsgebruik is gedurende 55 seconden terwijl het PINVENSTER of het BEVESTIGINGSVENSTER worden getoond zal het menu sluiten. Indien noodzakelijk herhaal het proces vanaf 3.1-1.Daarna, elke keer dat de projector wordt herstart nadat de stroomschakelaar uit is gezet zal het PINVENSTER worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt na het invoeren van de geregistreerde PIN Code. Als een incorrecte PIN Code is ingevoerd zal het PINVENSTER opnieuw worden weergegeven.Als 3 keer een incorrecte PIN Code is ingevoerd zal de projector uitschakelen. Daarna zal de projector uitschakelen elke keer als een incorrecte PIN Code wordt ingevoerd. De projector zal ook uitschakelen als er geen toetsgebruik is gedurende 5 minuten terwijl het PINVENSTER wordt weergegeven.Deze functie zal alleen activeren als de projector wordt gestart nadat de stroomschakelaar is uitgezet.OPMERKING : Gelieve niet uw PIN Code te vergeten.3.2 Uitschakelen van de PIN LOCK Functie.3.2-1 Volg de procedure 3.1-1 om het PIN LOCK schk.in/schk.uit menu weer te geven. Gebruik de ▲/▼ knoppen om SCHK.UIT te selecteren en het PIN VENSTER zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK functie uit te schakelen.Als een incorrect PASWOORD wordt ingevoerd zal het menu sluiten.3.3 Als u uw PIN Code bent vergeten3.3-1 Terwijl het PINVENSTER wordt weergegeven, druk op en houd de RESET-knop gedurende drie seconden vast of druk en houdt de INPUT en ▶ knoppen gedurende drie seconden vast.De 10-cijferige Code Gevraagd zal worden weergegeven.OPMERKING: Als er geen toetsgebruik is gedurende ongeveer 5 minuten terwijl de Code Gevraagd wordt weergegeven zal de projector uitschakelen.3.3-2 Neem contact op met uw dealer met de 10-cijferige Code Gevraagd. Uw PASWOORD zal worden gestuurd nadat uw gebruikersregistratie informatie is bevestigd. PINVENSTERBEVESTIGINGSVENSTER (PINVENSTER)

Menu OPT. (vervolg)

Onderdeel Beschrijving

4. Gebruik van de Transitie Detector Functie

Terwijl de Transitie Detector functie AAN is, als de stroomschakelaar de projector begint te voorzien van stroom, zou deze als hieronder kunnen reageren.

• Transitie Detector alarm hieronder getoond zou kunnen verschijnen op het scherm, als de projector is verplaatst of geherinstalleerd.
• Transitie Detector alarm zou op het scherm kunnen verschijnen, als de SPIEGEL instelling is veranderd.
• Keystone aanpassingsfaciliteit is verboden zolang de Transitie Detector Functie AAN is.

4.1 Inschakelen van de Transitie Detector Functie

4.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om Transitie Detector te selecteren en druk op de ►knop of ENTER-knop om het Transitie Detector schk.in/schk. menu weer te geven. Selecteer SCHK.IN en de huidige hoek en spiegel instelling zal worden opgenomen.

OPMERKING: Deze faciliteit zou niet correct kunnen functioneren als de projector niet in een stabiele positie is als SCHK.IN wordt geselecteerd.

4.1-2 Als deze functie is ingesteld op SCHK.IN als de verticale hoek van de projector of spiegel instelling waarin de projector is aangezet anders is dan de eerder opgenomen instelling zal het Transitie Detector Alarm worden weergegeven en de projector zal niet het input-signaal weergeven.

Transitie Detector schk.in/schk.uit menu

<>

De projector is verplaatst van een eerder geinstalleerde positie.

Als u opnieuw een vierkant beeld op het scherm wilt hebben, schakel Transitie Detector uit via Menu.

Transitie Detector ALARM

VEILIGHEID

Zet de Transitie Detector uit in het VEILIGHEID menu om het input-signaal weer te geven. Als het Transitie Detector alarm wordt weergegeven gedurende ongeveer 5 minuten zal de lamp uitschakelen.

Deze functie zal alleen activeren als de projector wordt gestart nadat de stroomschakelaar uit was gedaan.

4.2 Instellen van het Transitie Detector PASWOORD

4.2-1 Gebruik de ▲/▼ knoppen in het menu VEILIGHEID om Transitie Detector te seleteren en druk op de ▶ of de ENTER-knop om het Transitie Detector schk. in/schk.uit menu weer te geven.

4.2-2 Gebruik de ▲/▼ knoppen in het Transitie Detector schk. in/schk. menu om SCHK.IN te selecteren. Het VOER PASWOORD IN VENSTER (klein) zal worden weergegeven.

4.2-3 Gebruik de ▲/▼/◄/► knoppen om een PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het VOER PASWOORD IN VENSTER (klein) en druk op de ►knop om het CONTROLEER PASWOORD VENSTER weer te geven, voer hetzelfde PASWOORD opnieuw in.

4.2-4 Beweeg de cursor naar de rechterkant van het CONTROLEER PASWOORD VENSTER en druk op de ▶ knop om het PASWOORD gedurende ongeveer 20 seconden weer te geven, gelieve een notitie te maken van het PASWOORD te maken op dit moment. Nadat het PASWOORD is weergegeven gedurende ongeveer 20 seconden zal het scherm teruggaan naar het Transitie Detector aan/uit menu. Drukken op de ENTER-knop van de afstandsbediening of de INPUT-knop van de projector zal het PASWOORD VENSTER sluiten.

VOER PASWOORD IN VENSTER (klein)

OPMERKING : Gelieve niet uw Transitie Detector PASWOORD te vergeten.

Menu OPT. (vervolg)

Onderdeel Beschrijving

VEILIGHEID

4.3 Uitzetten van Transitie Detector4.3-1 Volg de procedure in 4.1-1 om het Transitie Detector schk.in/schk.menu weer te geven.4.3-2 Selecteer SCHK.UIT om het VOER PASWOORD IN VENSTER (groot)weer te geven. Voer het geregistreerde PASWOORD in en het schermzal terugkeren naar het Transitie Detector schk.in/schk. menu.Als een incorrect PASWOORD wordt ingevoerd zal het menu sluiten. Indiennoodzakelijk herhaal het proces vanaf 4.3-1.4.4 Als u uw PASWOORD bent vergeten4.4-1 Volg de procedure in 4.1-1 om het Transitie Detector schk.in/schk.uitmenu weer te geven.4.4-2 Selecteer SCHK.UIT om het VOERPASWOORD IN VENSTER (groot) weer tegeven. De 10-cijferige Code Gevraagd zalworden weergegeven binnen het VENSTER.4.4-3 Neem contact op met uw dealer metde 10-cijferige Code Gevraagd. UwPASWOORD zal worden gestuurd nadat uwgebruikersregistratie informatie is bevestigd. VOER PASWOORD INVENSTER (groot)

Menu MIU

Selecteer [MIU] uit het hoofdmenu om toegang te krijgen voor de volgende functies.

OPMERKING • De standaard fabrieksinstelling voor DHCP is “SCHK. UIT”. Als uw netwerk DHCP aan heeft staan, en automatsich [IP ADDRESS], [SUBNET MASK] en [DEFAULT GATEWAY] moet instellen, gelieve [DHCP] in te stellen op “SCHK.IN”. (Gebruiksaanwijzing – Netwerk Functies) • Als u SNTP niet gebruikt (Gebruiksaanwijzing – Netwerk Functies), dan moet u de DATUM EN TIJD gedurende de initiele installatie instellen. Gelieve te verwijzen naar onderdeel DATUM EN TIJD in de volgende lijst.

OPMERKING Neem contact op met uw netwerk-administrator voor het verbinden met een bestaand toegangspunt aan uw netwerk. Incorrecte netwerkinstellingen op deze projector zouden onnodige problemen op het netwerk kunnen veroorzaken.

Funksjon Anvisning
LIVE MODUS	Geef het scherm weer dat verschijnt op de PC via Netwerk.Druk op de ► knop of de ENTER-knop om het LIVE MODUS Menu weer te geven.Zie [LIVE MODE] in [Gebruiksaanwijzing – Netwerk Functies] voor meer informatie.
PRESENTATIE ZONDER PC	Maak een presentatie zonder een PC.De data in de geheugenkaart worden weergegeven.Druk op de ► knop of ENTER-knop om het PRESENTATIE ZONDER PC Menu weer te geven.Zie [PC-LESS PRESENTATION] in [Gebruiksaanwijzing – Netwerk Functies] voor meer informatie.

Menu MIU (vervolg)

Onderdeel Beschrijving
e-SHOT	e-SHOT weergave:Gebruik de ▲/▼ knoppen om een onderdeel te selecteren en de ▶ of ENTER knoppen om het beeld weer te geven.Beeld1Beeld2 Beeld3Beeld4Bestandnamen van geregistreerde beelden worden weergegeven met 16 karakters of minder.Voorbeeld: DEMONSTRATION-01Als een beeld wordt weergegeven, kunt u de ▲/▼ knoppen gebruiken om door de beelden heen te bladeren. Gebruik de ◀ of ESCknoppen om terug te keren naar het menu.Drukken op de RESET-knop van de afstandsbediening terwijl een beeld wordtweergegeven zal het RESET menu weergeven.Het weergegeven beeld kan worden uitgewist van het RESET menu met de ENTER-knop van de afstandsbediening of DE INPUT-knop van de projector.Als u het beeld niet wilt uitwissen, gebruik de ESC-knop van de afstandsbediening of duw op de ◀ en de INPUT-knoppen van de projector op hetzelfde moment.~Opmerking~Onderdelen zonder beeld kunnen niet worden geselecteerd.Beelden kunnen worden verandered met de ▲/▼ knoppen terwijl de beeld-data worden gedownload.Plaats de SD geheugenkaart of USB geheugen in de projector voordat u de e-SHOT functie gebruikt.Japanse bestandsnaam wordt alleen correct weergegeven als de taal van de projector is ingesteld op Japans.En, de karakters anders dan alphanumeriek karakter worden niet correct weergegeven in Japanse modus. (Ç, ä etc.)
INSTELLEN	Verander de Netwerkinstellingen.Druk op de ▶ knop of ENTER-knop om het MIU INSTELLEN Menu weer te geven.DHCP (Dynamic Host Configuration Protocol)DHCP SCHK.IN/SCHK.UIT:Gebruik de ▲/▼ knoppen om DHCP in/uit te schakelen.SCHK.IN ⇔ SCHK,UITSelecteer SCHK.UIT als in het netwerk DHCP niet aan staat.

Menu MIU (vervolg)

Onderdeel Beschrijving
INSTELLEN	IP-ADRESHet IP-ADRES invullen:Gebruik de ▲/▼/◄/► knoppen om het IP-ADRES in te voeren. Deze is beschikbaar zo lang als DHCP is ingesteld op “SCHK.UIT”.~Opmerking~Het IP-ADRES is een nummer dat deze projector indentificeert op het netwerk. U kunt niet twee apparaten met hetzelfde IP-ADRES gebruiken op hetzelfde netwerk.SUBNETMASKERInvoeren van het SUBNETMASKER:Gebruik de knoppen ▲/▼/◄/► om hetzelfde SUBNETMASKER van uw PC in te voeren.Deze functie is beschikbaar zo lang als DHCP is ingesteld op “SCHK.UIT”.STANDAARD GATEWAYInvoeren van de STANDAARD GATEWAY:Gebruik de ▲/▼/◄/► knoppen om het STANDAARD GATEWAY adres in te voeren (een knooppunt van een computernetwerk dat dient als een toegangspunt tot een ander netwerk).Deze functie is beschikbaar zo lang als DHCP is ingesteld op “SCHK.UIT”.TIJDSVERSCHILInvoeren van het TIJDSVERSCHIL:Gebruik de ▲/▼ knoppen om het TIJDSVERSCHIL in te voeren.Stel hetzelfde TIJDSVERSCHIL in zoals op uw PC. Indien onzeker, consulteer uw netwerkbeheerder.Gebruik de ◀ knop om terug te keren naar het menu na instellen van het TIJDSVERSCHIL.DATUM EN TIJDInvoeren van DATUM EN TIJD:Gebruik de ▲/▼/◄/► knoppen om het Jaar (laatste 2 cijfers), Maand, Datum, Uur en Minuut in te voeren.

Menu MIU (vervolg)

Onderdeel Beschrijving

INSTELLEN

MODUSSelecteer de communicatie verbindingbedieningsmethode om te gebruiken tussen de PC en projector.Laat het bij uw PC instellingen passen.Gebruik de ▲/▼ knoppen om de te gebruiken MODUS te selecteren.ADHOC ⇔ INFRASTRUCTUURKNLSelecteer het kanaal bij gebruik van een draadloze LAN-connectie.(Kanalen 1 tot 11 zijn beschikbaar)*De beschikbare kanalen zijn verschillend afhankelijk van een land. Bovendien, draadloze LAN kaart zou vereist kunnen zijn door de standaard.ENCRYPTIESelecteer de encryptie-methode.Gebruik de ▲/▼ knoppen om de te gebrijken encryptie-methode te selecteren.WPA2-PSK(AES)WPA-PSK(AES) ⇌ WPA-PSK(TKIP) ⇌ WEP 128bit ⇌ WEP 64bit ⇌ SCHK.UITSNELHEIDGebruik de ▲/▼ knoppen om de overdrachtsnelheid te selecteren.AUTO ⇌ 54 ⇌ 48 ⇌ 36 ⇌ 24 ⇌ 18 ⇌ 12 ⇌ 11 ⇌ 9 ⇌ 6 ⇌ 5.5 ⇌ 2 ⇌ 1 (Mbps)↑De modus AUTO selecteert automatisch de optimale snelheid.Overdrachtsnelheden kunnen veranderen door de Netwerk-situatie.Mbps : Megabits per secondeNETWERK MODUSSelecteer de Nerwerk modus.Gebruik de ▲/▼ knoppen om de Netwerk modus te selecteren.DRAADLOOS ⇌ BEDRAAD~Opmerking~NETWERK MODUS zal worden ge-initialiseerd als de stroom wordt aangedaan met de Aan/uit-schakelaar.DRAADLOOS zal worden ingeschakeld als Draadloze Netwerk kaart is geinstalleerd.BEDRAAD zal worden ingeschakeld als de Draadloze Netwerk kaart niet is geinstalleerd.

Menu MIU (vervolg)

Onderdeel Beschrijving
INFO	INFO weergave:Gebruik de ► of ENTER knoppen om netwerkinformatie te zien en instellingen te bevestigen.Zie [INFORMATION] in [Gebruiksaanwijzing – Netwerk Functies] voor meer informatie.~Opmerking~Alleen de eerste 16 karakters van de projectnaam worden getoond.Alleen de eerste 32 karakters van de SSID worden weergegeven.De batterij voor de ingebouwde klok zou op kunnen zijn als de klok tijd verliest, zelfs in het geval dat de DATUM EN TIJD juist zijn ingesteld. Vervang de batterij door de instructies voor vervanging van de batterij te volgen. (61)MAC DRAADLOOS zal niet worden weergegeven als NETWERK MODUS is BEDRAAD zelfs als draadloos LAN SD kaart is geplaatst.IP-ADRES, SUBNETMASKER, STANDAARD GATEWAY geeft “0.0.0.0” weer bij de volgende conditie.(1) NETWERK MODUS is DRAADLOOS en draadloos LAN SD kaart is niet geplaatst.(2) DHCP is SCHK.IN en projector krijgt geen adres van DHCP server.
SPEC.INST.W.	MIU HERSTARTKies de HERSTART en druk op de knop ►.Gebruik vervolgens de knop ▲ om uit te voeren.Netwerk zal een keer afsluiten bij keuze van herstart.Als DHCP als aan is geselecteerd, zou het IP-adres kunnen veranderen.Na selectie van HERSTART zou het NETWERK menu niet kunnen worden bediend gedurende ong. 20 seconden.VERWIJDER MEDIAVerwijder SD KAART en USB geheugen veilig. Kies de madie en druk op de knop ►.Gebruik vervolgens de knop ▲ om uit te voeren.~Opmerking~Verzeker u ervan deze procedure uit te voeren voordat u de SD Kaart en USB Geheugen verwijdert.

Onderhoud

Lamp

WAARSCHUWING HOOGSPANNING HOGE TEMPERATUUR HOGE DRUK
►De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.
►Over het weggooien van een lamp · Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over reclying van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.
Haal de stekker uit het stopcontact.	Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.Zet, voordat u de lamp vervangt, de projector uit en haal het netsnoer uit het stopcontact, wacht vervolgens tenminste 45 minuten opdat de lamp voldoende is afgekoeld. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.
	Maak nooit los behalve de genoemde (gemarkeerd met een pijl) schroeven.Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.
	Gebruik alleen de lamp van het gespecificeerde type.Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Lamp (vervolg)

Een lamp heeft een eindige levensduur. Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering van beelden of een slechte kleurtoon kunnen veroorzaken. Houd er rekening mee dat elke lamp een andere levensduur heeft, en sommige kunnen al kort nadat u ze in gebruik heeft genomen, springen of doorbranden. Voorbereiden van een nieuwe lamp en snelle vervanging wordt aangeraden.

Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer

Typenummer = DT00751

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
   2 Voorbereiden van een nieuwe lamp.
2. Als de projector aan het plafond is bevestigd, of als de lamp kapot, vraag dan uw dealer om de lamp te vervangen.

In het geval u deze zelf vervangt,

1. Maak de schroef (gemarkeerd met pijl) van de lampdeksel los en schuif de lampdeksel naar de zijkant om het te verwijderen.

2. Maak de 2 schroeven (gemarkkeerd met pijl) van de lamp los, en til de lamp langzaam op aan de handvatten.

3. Plaats de nieuwe lamp, en maak de twee schroeven, die eerder waren losgemaakt, weer stevig vast om het op zijn plaats vast te zetten.

4. Schuif de lampdeksel terug op zijn plaats en maak de schroef van de lampdeksel goed vast.

5. Zet de projector aan, en reset de lamptijd met de functie LAMPTIJD in het menu OPT. (43).

(1) Druk op de MENU-knop om het menu weer te geven. Gelieve alleen als het SNELMENU is verschenen, de volgende stap (2) uit te voeren.

(2) Wijs naar "Ga Naar Geavanceerd Menu..." in het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.

(3) Wijs naar "OPT." in de linker kolom van het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.

(4) Wijs naar "LAMPTIJD" met de ▼/▲ knop, druk vervolgens op de ▶ knop. Een dialoog zal verschijnen.

(5) Druk op de ▲ knop om "RESET" te selecteren in de ▲ knop om "RESET" te selecten dialoog. Het voert het resetten van de LAMPTIJD uit.

OPMERKING • Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.

Luchtfilter

⚠ WAARSCHUWING ▶ Voordat u onderhoud pleegt, verzeker u ervan dat de aan/uit-schakelaar uit is en dat de stekker niet in het stopcontact zit, laat vervolgens de projector voldoende afkoelen. Onderhoud bij een hoge temperatuur van de projector zou kunnen resulteren in een electrische schok, een verbranding en/of slecht funtioneren van de projector.

▶Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en de afdekkap luchtfilter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶ Het luchtfilter zou periodiek moeten worden schoongemaakt. Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.

OPMERKING • Gelieve het luchtfilter te vervangen als deze kapot is of erg lang gebruikt, en ook als u de lamp vervangt.

• Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfilter. (43)
• De projector zou de de melding als "CONTROLEER LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.

Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.

Als de indicatoren of een melding u aangeeft dat het luchtfilter dient te worden schoongemaakt, maak dan het luchtfilter zo snel mogelijk schoon. Gelieve hetGelieve h luchtfilter periodiek te controleren en schoon te maken, zelfs zonder een melding.

Gelieve het luchtfilter te vervangen indien deze beschadigd of te vies is.

Voorbereiding van een nieuw luchtfilter wordt aangeraden.

Om een nieuw luchtfilter voor te bereiden, neem contact op met uw dealer en vertel het luchtfiltertypenummer.

Gelieve ook het luchtfilter te vervangen als u de lamp vervangt. Een luchtfilter van het gespecificeerde type zal bijgesloten zijn bij de vervangingslamp voor deze projector.

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.

2. Als de projector aan het plafond is bevestigd, gebruik eerst de stofzuiger voor en rond de afdekkap luchtfilter, om te voorkomen dat stof of iets dergelijks binnendringt.

3. Terwijl u de projector met één hand ondersteunt, gebruik uw andere hand om de afdekkap luchtfilter naar voren te trekken in de richting van de pijl. Verwijder het luchtfilter.

Luchtfilter (vervolg)

1. Maak het luchtfilter en het filterafdekkapje schoon met een stofzuiger. Gelieve het luchtfilter te vervangen indien deze beschadigd of te vies is.

2. Plaats het luchtfilter terug in de orginele positie. Maak het luchtfilter goed vast door te drukken op elk van de zes plekken. Verzeker u ervan dat er geen stof of vuil achterblijft nadat de afdekkap op zijn plek is. Als er stof of vuil achterblijft, gebruik dan een stofzuiger om het te verwijderen bij het plaatsen van de afdekkap luchtfilter op het luchtfilter. Bevestig opnieuw de afdekkap luchtfilter aan de projector door de afdekkap luchtfilter in lijn te zetten met de groeven op de projector. Druk de afdekkap luchtfilter omlaag totdat het stevig op zijn plek vastklikt, terwijl u de handgreep vasthoudt.

3. Zet de projector aan en reset de filtertijd met de functie FILTERTIJD in het menu OPT.(43).

(1) Druk op de MENU-knop om het menu weer te geven. Gelieve als het SNELMENU is verschenen, naar de volgende stap (2) te springen.
(2) Wijs naar "OPT." in de linker kolom van het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.
(3) Wijs naar "FILTERTIJD" met de ▼/▲ knop, druk vervolgens op de ▶ knop. Een dialoog zal verschijnen.
(4) Druk op de ▲ knop om "RESET" te selecteren in de dialoog. Het voert het resetten van de FILTERTIJD uit.

Vervanging Interne Klok batterij

Opraken van de batterij zorgt ervoor dat de klok niet correct werkt. Als de klok niet correct loopt of is gestopt, gelieve de batterij volgens de volgende procedures te vervangen.

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen van de batterij. Laad niet op, demonteer niet en gooi niet in vuur. Onjuist gebruik kan ook resulteren in het scheuren of lekken, en dat kan leiden tot vuur, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten batterijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen door elkaar.
- Let erop dat plus en min-gaten juist zijn gealigneerd bij het plaatsen van een batteij. Als de batterij omgekeerd in de batterijhouder is geplaatst, kan het moeilijk zijn om het te verwijderen.
- Houd een batterij buiten het bereik van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
- Maak geen kortsluiting en soldeer een batterij niet.
- Stop een batterij niet in vuur of water. Houd batterijen op een donkere, koele en droge plek.
- Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddellijk goed af met water.
- Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Voor de klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

1. Zet de projector uit, en haal het netsnoer uit het stopcontact. Laat de projector voldoende afkoelen.
2. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, draai de projector langzaam om, zodat de onderkant naar boven wijst.
3. Verwijder de batterijdeksel.
4. Draai de batterijdeksel in de richting aangegeven met "OPEN" met iets zoals een munt. Vervolgens zal de batterijdeksel naar boven komen. Terwijl u de batterijdeksel verwijdert, pak zijn knop vast.
5. Haal de oude batterij eruit.
   Druk het metalen klauwtje van de batterijhouder. Vervolgens zal de batterij naar boven komen. Verwijder de batterij.
6. Plaats een nieuwe batterij.
   Vervang de batterij alleen met HITACHI MAXELL, Onderdeel No.CR2032. Gebruik van een andere batterij zou een risico van vuur of explosie kunnen veroorzaken.
   Plaats een nieuwe batterij in de batterijhouder volgens het mingat zoals in de batterijhouder staat aangegeven, zodat de zijde gemarkeerd met + naar boven wijst. En druk de batterij volledig in de batterijhouder om hem volledig vast te zetten.
7. Sluit de batterijdeksel.
8. Plaats de batterijdeksel weer op zijn plek, en draai het vervolgens om vast te zetten in de richting aangegeven als “CLOSE” met iets als een munt

Als de batterij omgekeerd in de batterijhouder is geplaatst, volg de procedure hieronder om het te verwijderen en op de juiste wijze opnieuw te plaatsen.

1. Verwijder de batterijdeksel zoals beschreven in de stappen 1 tot 3 hierboven.
2. Draai de projector opnieuw om, zodat de bovenkant van de projector naar boven wijst.
3. Tijdens het optillen van de kant van de projector het dichtst bij de lens, druk op het metalen klauwtje van de batterijhouder. De batterij zal uit de houder vallen, dus wees voorzichtig om het niet te verliezen.
4. Draai de projector nog een keer om, zodat de bovenkant naar boven wijst, en plaats de batterij opnieuw op de juiste wijze.

OPMERKING • De tijd van de interne klok zal worden gereset als de batterij wordt verwijderd.

Gelieve de tijd opnieuw te configureren via het menu of een web browser na vervanging van de batterij.

(Gelieve te verwijzen naar 📄 54 en Gebruiksaanwijzing-Netwerk Functies: Date/Time Settings voor meer informatie.)

Andere Verzorging

⚠ WAARSCHUWING ▶ Vóór het schoonmaken, let erop dat de aan/uit-schakelaar uit is en het netsnoer niet in het stopcontact zit, en laat de projector vervolgens voldoende afkoelen.

Schoonmaken bij hoge temperatuur van de projector zou een brandwond en/of slecht funtioneren van de projector kunnen veroorzaken.

▶ Probeer nooit zelf de binnenkant van de projector schoon te maken. Dit is zeer gevaarlijk.
▶Vermijd het bevochtigen van de projector of inbrengen van vloeistoffen in de projector. Het zou kunnen resulteren in brand, een electrische schok, en en/of slecht functioneren van de projector.
- Plaats geen container met water, schoonmaakmiddel of chemicaliën vlakbij de projector.
- Gebruik geen aërosol of spuitbussen.

⚠ OPGELET ▶ Gelieve de projector op de juiste manier schoon te maken conform het volgende. Onjuist schoonmaken zou niet alleen beschadiging kunnen veroorzaken maar ook een negatieve invloed als verkleuring, afbladderen van verf, etc.

• Gebruik geen schoonmaakmiddel of chemicaliën, anders dan hieronder aangegeven.
• Wrijf of veeg niet met harde voorwerpen.

Binnen in de projector

Om er voor te zorgen dat uw projector veilig gebruikt kan worden, moet u hem ongeveer een keer per jaar laten schoonmaken en controleren door uw lokale dealer.

Onderhoud van de lens

Als de lens onvolkomen, vies of beslagen is, zou dat verslechtering van de weergave-kwaliteit kunnen veroorzaken. Gelieve voor de lens te zorgen, voorzichtig zijnd met het hanteren.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Als u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes de lens af met een lens schoonmaakdoek die in de winkel verkrijgbaar is. Raak de lens nooit met uw hand aan.

Onderhoud van de behuizing en de afstandsbediening

Onjuist onderhoud kan een negatieve invloed hebben, zoals verkleuring, verbladderen van verf, enz.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes af met gaasweefsel of zachte doek.
   Verwijder hardnekkiger vuil met een met water of een neutraal reinigingsmiddel licht bevochtigde zachte doek. Wrijf het oppervlak vervolgens met een zachte, droge doek na.

Storingen verhelpen

Als het apparaat aanstaat kunnen meldingen zoals hieronder worden weergegeven. Als een van die meldingen wordt weergegeven op het scherm, gelieve dan te reageren op de manier zoals hieronder is beschreven. Als dezelfde melding wordt weergegeven na behandeling, of als een andere melding verschijnt, neem dan contact op met uw dealer of service-bedrijf.

Ook al zullen deze meldingen na een paar minuten automatisch verdwijnen, ze zullen elke keer als de stroom wordt ingeschakeld opnieuw verschijnen.

Bericht Beschrijving
GEEN INGANGSSIGNAAL***	Er is geen ingangssignaal.Controleer a.u.b. de verbinding van de signaalingang en de status van de signaalbron.
SYNC IS BUITEN BEREIK****fH **kHz fV **Hz	De horizontale en verticale frequentie van het input-signaal is niet binnen het gespecificeerde bereik.Controleer a.u.b. de specificaties van dit apparaat of de specificaties van de signaalbron.
CONTROLEER LUCHTSTROOM	De interne temperatuur is AAN het stijgen.Haal a.u.b. de spanning van het apparaat en geef het apparaat ongeveer 20 minuten de tijd om af te koelen.Schakel, nadat u de volgende punten heeft gecontroleerd, de voeding opnieuw in.Wordt de ventilatieopening geblokkeerd?Is het luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35 graden?Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT.SNELH. in.
HERINNERING*** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE FILTER-ONDERHOUD IS ESSENTIEEL OM DE WAARSCHUWINGSMELDING TE VERWIJDEREN, RESET DE FILTER-TIMER ZIE HANDLEIDING VOOR VERDERE INFORMATIE	Even een waarschuwing vooraf als u het luchtfilter gaat schoonmaken.Schakel onmiddellijk de netvoeding UIT en reinig het luchtfilter op de manier zoals is beschreven in de paragraaf “Luchtfilter” van deze handleiding (59). Vergeet niet om, wanneer u het luchtfilter heeft gereinigd, de filtertimer te resetten(43).

Informatie over de indicator lampen

In de onderstaande tabel wordt uitgelegd wat het inhoud als de POWER indicator, de LAMP indicator en de TEMP indicator branden en knipperen. Volg a.u.b de instructies op die in de tabel staan. Neem, als hetzelfde bericht na het verhelpen van een storing direct opnieuw wordt weergegeven of direct een ander bericht wordt weergegeven, contact op met uw leverancier of onderhoudsdienst.

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Brandt Oranje	Uitgeschakeld	Uitgeschakeld	De projector staat standby.Gelieve de paragraaf “Voeding AAN/UIT” te raadplegen.
Knippert Groen	Uitgeschakeld	Uitgeschakeld	De projector is aan het opwarmen.Wacht alstublieft.
Brandt Groen	Uitgeschakeld	Uitgeschakeld	De projector staat aan.U kunt normale acties uitvoeren.
Knippert Oranje	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen.Wacht alstublieft.
Knippert Rood	(discreet)	(discreet)	De projector is aan het afkoelen. Er is een fout opgetreden.Wacht alstublieft tot de POWER-indicator stopt met knipperen, en voer vervolgens de juiste maatregel uit om het op te lossen. U kunt hiervoor gebruik maken van de item-beschrijvingen hieronder.
Knippert Rood of Brandt Rood	Brandt Rood	Uitgeschakeld	De lamp gaat niet aan en er is een mogelijkheid dat het interne deel oververhit is geraakt.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als hetzelfde probleem zich voordoet na deze behandeling, dient u de lamp te vervangen. Hiervoor kunt u de paragraaf “Lamp” raadplegen.
Knippert Rood of Brandt Rood	Knippert Rood	Uitgeschakeld	Het lampafdekkapje is niet op de juiste manier aangebracht.Zet de stroom uit, en laat de eenheid voor tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de manier waarop het lampafdekkapje is bevestigd. Na het uitvoeren van enige noodzakelijk onderhoud, zet de stroom opnieuw aan. Als dezelfde indicatie wordt getoond na de behandeling, neem contact op met uw dealer of service bedrijf.

Informatie over de indicator lampen (vervolg)

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Knippert Rood of Brandt Rood	Uitgeschakeld	Knippert Rood	De koelingsventilator werkt niet.Zet de stroom uit en laat de projector tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er niks van buitenaf in de ventilator is vast komen te zitten, enz. en zet vervolgens het apparaat opnieuw aan. Als hetzelfde bericht wordt getoond na deze behandeling dient u contact op te nemen met uw dealer of service-bedrijf.
Knippert Rood of Brandt Rood	Uitgeschakeld	Brandt Rood	Het is mogelijk dat de temperatuur binnenin de behuizing te hoog is opgelopen.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT.SNELH. in.
Brandt Groen	Knipperen gelijktijdig Rood		Het is tijd om het luchtfilter schoon te maken.Schakel onmiddellijk de stroom uit en maak het luchtfilter schoon of vervang deze. Hiervoor kunt u de paragraaf “Luchtfilter” raadplegen. Na het schoonmaken of veranderen van het luchtfilter, gelieve er op te letten de filter timer te resetten. Schakel na de behandeling de stroom weer AAN.
Brandt Groen	Knipperen afwisselend Rood		Er is een mogelijkheid dat het interne gedeelte te koud is geworden.Gelieve het apparaat te gebruiken binnen de gebruikstemperatuurparameters (5°C tot 35°C). Na de behandeling, zet de stroom weer op AAN.
Knippert Groen gedurende ong. 3 seconden	Uitgeschakeld	Uitgeschakeld	Tenminste 1 “Power ON “ schema wordt opgeslagen in de projector.(Gelieve te verwijzen naar de Gebruiksaanwijzing-Netwerk Functies: Schema Instellingen voor meer informatie.)

OPMERKING • Als het interne gedeelte oververhit is geraakt, wordt uit veiligheidsoverwegingen de spanningsbron uitgeschakeld en de indicatorlampen zouden ook uit kunnen worden gezet. In een dergelijk geval, druk op de “O” (OFF) kant van de aan/uit-schakelaar, en wacht tenminste 45 minuten. Nadat de projector voldoende is afgekoeld, dient u de bevestiging van de lamp en lampdeksel te controleren, en schakel vervolgens het apparaat opnieuw aan.

Verschijnselen die gemakkelijk aangezien worden als defecten

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale omstandigheden voordoen zoals rook, een vreemde lucht, overmatig geluid, beschadigde buitenkant of elementen of kabels, penetratie van vloeistof of andere vreemde materie, enz. In dergelijke gevallen dient u onmiddellijk de stroom uit te schakelen en de stekker uit het stopkontact te halen. Nadat u er zeker van bent dat de rook of lucht gestopt is, dient u contact op te nemen met uw dealer of service-bedrijf.

1. Voordat u om reparatie vraagt, gelieve eerst de situatie te onderzoeken gebruik makend van de volgende tabel. Deze actie lost soms het probleem op. Als de situatie niet kan worden gecorrigeerd,
2. De microprocessor van de projector zou mogelijk moeten worden gereset. Gelieve op de Restart

schakelaar te drukken met een cocktailprikker of iets dergelijks en de projector zal opnieuw opstarten.

1. Een bepaalde instelling kan fout zijn. Gelieve de functie FABRIEKSRESET van het menu SPEC.INST.W in het menu OPT.(45) te gebruiken om alle instellingen naar de fabrieksinstellingen te resetten.

Vervolgens, indien het probleem niet is opgelost na onderhoud, neem contact op met uw dealer of service-bedrijf.

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Het apparaat krijgt geen spanning.	Het netsnoer zit niet in het stopcontact.Sluit op de juiste wijze het netsnoer aan.	15
	De aanschakelaar staat niet op de aan positie.Zet de aanschakelaar op [ | ] (Aan).	19
	De hoofdstroom is onderbroken gedurend het gebruik door bijvoorbeeld een stroomstoring (blackout), enz.Schakel de netvoeding UIT en laat de projector vervolgens ongeveer 2 minuten afkoelen, en zet vervolgens de netvoeding weer aan.	19
	Of er is geen lamp en/of geen lamp-afdekkapje, of ze zijn beiden niet op de juiste manier bevestigd.Zet alstublieft de stroom uit en laat de unit tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de bevestiging van de lamp en het lamp-afdekkapje, en zet vervolgens het apparaat weer aan.	64, 65
Geen geluid of beeld.	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	13, 14
	Signaal-bron werkt niet op de juiste manier.Stel de signaal-bron component op de juiste manier in. Hiervoor kunt u de gebruiksaanwijzing van de bron-component raadplegen.	-
	De ingangsomschakelingen zijn verkeerd ingesteld.Selecteer het ingangssignaal en de juiste instellingen.	20, 21

Verschijnselen die gemakkelijk aangezien worden als defecten (vervolg)

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Er wordt geen geluid geproduceerd.	De bedrading is niet correct aangesloten.Sluit de audiokabels op de juiste manier aan.	13, 14
	De geluidsweergave is tijdelijk uitgeschakeld (MUTE).Schakel de geluidsweergave weer in met de MUTE of VOLUME-knop op de afstandsbediening.	20
	Het volume staat heel erg laag.Zet het volume op een hoger niveau via het menu of met de afstandsbediening.	20
	De AUDIO instelling is niet correct.Stel het onderdeel AUDIO in het INSTELLEN menu correct in.	38
Foto's worden niet getoond.	Het lens-afdekkapje is bevestigd.Haal het lenskapje eraf.	19
	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	13, 14
	De helderheid staat op een heel laag niveau.Zet HELDER op een hoger niveau met de menu-functie of de afstandsbediening.	27
	De computer kan de projector niet als plug-and-play monitor vinden.Controleer of de computer een plug-and-play monitor kan vinden met een andere plug-and-play monitor.	12
	Het BLANCO scherm wordt weergegeven.Druk op de BLANK-knop van de afstandsbediening.	24
De videoweergave wordt stilgezet.	De FOTO functie is ingeschakeld.Druk op de FREEZE-knop toets om de normale weergave te herstellen.	24
De kleuren vervagen geleidelijk.	De kleur-instellingen zijn niet correct.Voer beeldaanpassingen uit door de instellingen van KLEURTEMP, KLEUR, TINT en/of KLROMVANG te veranderen, met de menu-functies.	28, 30, 34
	KLROMVANG instelling is niet beschikbaarVerander de KLROMVANG instelling naar AUTO, RGB, SMPTE240, REC709 of REC601.	34

Verschijnselen die gemakkelijk aangezien worden als defecten (vervolg)

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Het beeld ziet er donker uit.	De helderheid en/of contrast staan op een heel erg laag niveau.Zet de HELDER en/of CONTRAST-instellingen op een hoger niveau, gebruik makend van de menu-functie.	27, 28
	De FLUISTER-funcite staat aan.Selecteer NORMAAL voor het onderdeel STIL FUNC. in het menu INSTELLING.	28, 37
	De lamp nadert het einde van zijn productieve levensduur.Vervang de lamp.	57, 58
Het beeld is onscherp.	Of de focus-instellingen en/of de horizontale fase-instellingen staan niet goed.Pas de focus met de focus ring aan, en/of H FASE met de menu-functie.	21, 32
	De lens is vies of wazig.Maak de lens schoon. Hiervoor kunt u de paragraaf “Onderhoud Van De Lens” raadplegen.	62

OPMERKING • Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Garantie en service

Als er zich een probleem voordoet, raadpleeg dan eerst "Fehlersuche" en loop de aangegeven punten door. Als het probleem niet opgelost kan worden, neem dan contact op met uw dealer of servicebedrijf. Zij zullen u informeren welke garantie-regeling van toepassing is.

Technische gegevens

Technische gegevens

OPMERKING • Wijzigingen in de technische gegevens, zonder voorafgaande kennisgeving, voorbehouden.

Onderwerp Technische gegevens
Productnaam LCD (vloeibare kristallen)
LCD-paneel	Paneelgrootte	1,6 cm (0,63 type)
	Aandrijfsysteem	TFT actieve matrix
	Aantalbeeldpunten	786.432 beeldpunten (1024 horizontaal x 768 verticaal)
Lens Zoomlens F=1,7 ~		1,9 f=18,9 ~ 22,6mm
Lamp 200W UHB
Luidspreker 1W x 1
Stroomvoorziening		AC100-120V wisselstroom, 3,5A, AC220-240V wisselstroom, 1,5A
Stroomverbruik 330W
Temperatuurbereik 5 ~ 35°C (bedrijfstemperatuur)
Afmetingen		306 (B) x 106 (H) x 249 (D) mm(Exclusief uitstekende onderdelen)• Gelieve het volgende figuur te raadplegen.
Gewicht (massa) 3,3 kg
Poorten		RGB input: RGB-INGANG1 .. D-sub 15pin mini x1 RGB-INGANG2 .. D-sub 15pin mini x1 RGB output: RGB-UITGANG .. D-sub 15pin mini x1 Audio input: AUDIO-INGANG 1 .... Stereo mini x1 AUDIO-INGANG 2 .... Stereo mini x1 AUDIO-INGANG 3 ....RCA x2 Audio output: AUDIO-UITGANG .... Stereo mini x1 Video input: COMPONENT VIDEO (Y, CB/PB, CR/PR)...... RCA x3 S-Video ......Mini DIN x1 Video ...... RCA x1 Communicatie-poort: CONTROL...... D-sub 9pin x1 USB ......USB(B) x1 LAN (Vast)...... RJ-45 x1 LAN (Draadloos)....SD CARD sleuf x1 Geheugen-poort: AUX I / O......USB(A) x1
Los verkrijgbare onderdelen	Lamp DT00751
	Luchtfilter NJ22222
	Overige • Overleg alstublieft met uw dealer.

Technische gegevens (vervolg)

Projector

CP-X268A

Gebruiksaanwijzing - Netwerk Functies

Deze handleiding is alleen bedoeld om de Netwerk Functies uit te leggen. Verwijs naar de Gebruiksaanwijzing en Veiligheidshandleiding van de projector voor informatie over veiligheid en andere bedieningen.

⚠ WAARSCHUWING • Lees de Gebruiksaanwijzing zorgvuldig door om u zich ervan te verzekeren dat uw projector juist is ingesteld voor gebruik van de netwerk functies.

- Bewaar deze handleidingop een veilige plek, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

• De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
• Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

ERKENNING HANDELSMERK

- Windows is een geregistreerd handelsmerk van Microsoft Corporation. Alle andere handelsmerken zijn eigendom van de betreffende eigenaars.

Inhoud

OPGELET 3

1. Hoofdfuncties.... 5

1.1 Beelden projecteren van een PC ("LIVE MODUS") 5
1.2 Beelden weergeven opgeslagen op SD geheugenkaarten en USB geheugen ("PRESENTATIE ZONDER PC") 6

2. Verbinding uitrusting en netwerk instellingen 8

2.1 Vereiste uitrusting 8
2.2 Netwerk verbinding met de "One-Click" communicatie functie... 8
2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – ... 10
2.3.1 Verbinding uitrusting 10
2.3.2 Netwerk instellingen 11
2.3.3 "Internet Options" instelling 14
2.3.4 Controleer verbinding 15

2.4 Handmatige netwerk verbinding instellingen – Voor draadloze LAN verbinding – 16

2.4.1 Voorbereiding voor draadloze LAN verbinding 16

2.4.2 Instellen van draadloze LAN verbinding 17

2.5 Configuratie en Bediening van de projector via een web browser ... 19

2.6 Gebruik van de Web [Remote Control] 42

3. Gebruik van Projector software - Basis - 44

3.1 Gebruik van "MIU Live Viewer" 44
3.1.1 Installatie van "MIU Live Viewer" 44
3.1.2 Software Installatie Procedure 45
3.1.3 Uitleg van "MIU Live Viewer" 46
3.1.4 Gebruik van "MIU Live Viewer" – Basis – 50
3.2 Gebruik van "PRESENTATIE ZONDER PC" – Basis – ...... 52

4. Gebruik van de projector - Geavanceerd - 54

4.1 Gebruik van "MIU Live Viewer" – Geavanceerd – 54

4.1.1 Verbind meerdere PCs aan een projector (Multiple PC verbinding) 54

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – ... 56

4.2.1 Duimnagel weergave modus 57

4.2.2 Volledig scherm weergave modus 59

4.2.3 Slide show weergave modus 61

4.2.4 Directory weergave modus 63

4.2.5 "PRESENTATIE ZONDER PC" fout-meldingen 66

4.3 Speellijst 67

4.4 Storing & Waarschuwing Bericht via E-mail 68

4.5 Projector Management via SNMP 70

4.6 Bediening van de Projector via Programmering 71

4.7 e-Shot (Stilstaand Beeld Overdracht) Weergave 74

4.8 Commando Bediening via het Netwerk 75

5. Storingen verhelpen 80

Restricties op verwijdering en plaatsing van SD Geheugenkaarten, SDIO Wi-Fi LAN kaarten en USB geheugen. Voer de passende "VERWIJDER MEDIA", "VERWIJDER USB", "VERWIJDER SD KAART" of "VERWIJDER ALLES" functies uit voor verwijderen van de SD Geheugenkaarten of USB Geheugen. Schakel de stroom van de projector uit voor het verwijderen van de SDIO Wi-Fi LAN kaart. (Let er op dat de LED op de kaart niet aan is.)

! OPGELET

■De bijgesloten 802.11g SDIO Wi-Fi LAN kaart gebruikt de 2,4GHz radiofrequentie band. Een radio-licensie is niet noodzakelijk voor het gebruik van deze kaart, maar gelieve te letten op de volgende informatie met betrekking tot gebruik van de SDIO Wi-Fi LAN kaart:

• GEBRUIK NIET VLAKBIJ HET VOLGENDE!

• Magnetrons
• Industriele, wetenschappelijke of medische apparaten
  • Aangwezen laag vermogen radiostations
  • Terreinen van radiostations

Gebruik van de SDIO Wi-Fi LAN kaart valkbij elk van hierboven zou kunnen resulteren in radio interferentie, dat op haar beurt zou kunnen resulteren in een verlaging van snelheid of zelfs een compleet verlies van Wi-Fi communicatie.

• Sommige locaties zouden kunnen interfereren met radiogolven gebruikt door de SDIO Wi-Fi LAN kaart dat zou kunnen resulteren in een verlaging van snelheid of zelfs een compleet verlies van Wi-Fi communicatie. Gebieden die versterkt staal, andere metalen of beton bevatten zouden met name kunnen interfereren met de radiogolven gebruikt door de SDIO Wi-Fi LAN kaart.
• Beschikbare Kanalen

De SDIO Wi-Fi LAN kaart gebruikt de 2,4GHz radiofrequentie band, maar de kanalen die beschikbaar zijn om te gebruiken zouden beperkt kunnen zijn afhankelijk van het land of regio waarin de kaart wordt gebruikt. Gelieve naar de volgende tabel van locaties te verwijzen voor gebruik met de bijgesloten 802.11g SDIO WiFi LAN kaart. Gelieve contact op te nemen met uw dealer voor informatie over landen die niet zijn opgenomen in de volgende tabel.

Land of Regio Beschikbare Kanalen
Japan 1 tot 11
VS 1 tot 11
Taiwan 1 tot 11
Canada 1 tot 11
GB, Spanje, Duitsland, Italie, Oostenrijk, Zwitserland, Belgie, Zweden, Nederland, Portugal, Denemarken, Finland, Griekenland, Noorwegen, Frankrijk, Ierland, Luxemburg, IJsland	1 tot 11

- De SDIO Wi-Fi LAN kaart mag niet worden meegebracht naar landen niet opgenomen in de tabel hierboven omdat er een mogelijkheid is dat gebruik van de SDIO Wi-Fi LAN kaart in die landen een overtreding van de gevestigde radiowetten zou kunnen zijn.

GemTek Technology Co., Ltd., de producent van de SDIO Wi-Fi LAN kaart certificeert hierbij dat deze SDIO Wi-Fi LAN kaart, model SD-Link11g, in overeenstemming is met de essentiele vereisten en andere relevante voorzieningen van Verklaring 1999/5/EC.

1. Hoofdfuncties

1.1 Beelden projecteren van een PC ("LIVE MODUS")

"LIVE MODUS" is een van de hoofdfuncties in het menu MIU. "LIVE MODUS" laat het beeld op het scherm van een PC vastzetten en sturen naar de projector voor weergave door een vaste of draadloze LAN verbinding. (Fig. 1.1.a).

Beelden op het scherm van een PC worden vastgezet met de MIU (Multi Image Unit) toepassingsgerichte hardware en "MIU Live Viewer" toepassingsgerichte software. (paragraaf 3.4)

Fig. 1.1.a "MIU Live Viewer" zendt een vastgezet beeld uit naar de projector via een draadloze LAN verbinding

Een projector kan worden verbonden met ten hoogste 4 PCs die "MIU Live Viewer" gebruiken. (☐ paragraaf 4.1)

1.2 Beelden weergeven opgeslagen op SD geheugenkaarten en USB geheugen ("PRESENTATIE ZONDER PC")

"PRESENTATIE ZONDER PC" is een andere van de hoofdfuncties van het menu MIU dat de projector beelden laat weergeven die zijn opgeslagen op SD Geheugenkaarten of USB geheugen. (Fig.1.2.a) Er zijn 4 "PRESENTATIE ZONDER PC" weergave modi.

1) Duimnagel weergave modus: Geeft duimnagels van verschillende beelden simultaan weer.
2) Volledig scherm weergave modus: Geeft 1 foto of bewegend beeld in volledig scherm weer.
3) Slide show weergave modus: Geeft verschillende beelden bij vastgestelde intervallen weer.
4) Directory weergave modus: Geeft een lijst van inhoudsopgaves en bestanden opgeslagen in geheugen weer.

[Ondersteunde geheugen-soorten]

- SD Geheugenkaart (SD Kaart)

USB geheugenkaart lezers)

USB Geheugen (USB flash geheugen, U

Fig. 1.2.a "PRESENTATIE ZONDER PC"

"PRESENTATIE ZONDER PC" kan worden bediend met de IR Afst.b. of de knoppen op de projector (paragraaf 4.2, Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd).

De Web [Remote Control] getoond in Fig 1.2.b kan ook worden gebruikt om "PRESENTATIE ZONDER PC" te bedienen voor selectie van beelden, schakelen van pagina's en schakelen van weergave modi. De Web [Remote Control] kan ook worden gebruikt om "LIVE MODUS" en "PRESENTATIE ZONDER PC" te schakelen.

1.2 Beelden weergeven opgeslagen op SD geheugenkaarten en USB geheugen ("PRESENTATIE ZONDER PC") (Vervolg)

Fig. 1.2.b Web [Remote Control]

OPMERKING • Bestand en inhoudsopgave namen zijn als volgt beperkt in "PRESENTATIE ZONDER PC".

(1) Als de taalinstelling van de projector in ingesteld op Japans: Alleen alpha-numerieke en Japanse karakters worden ondersteund.
(2) Als de taalinstelling van de projector niet is ingesteld op Japans: Alleen alpha-numerieke en Latin-1 karakters worden ondersteund.

2. Verbinding uitrusting en netwerk instellingen

2.1 Vereiste uitrusting

De volgende uitrusting is vereist voor verbinding tussen 1 projector en 1 PC.

Verbinding tussen 1 projector en meerdere PCs is beschreven in paragraaf 4.1.

Projector

PC ("MIU Live Viewer" moet worden geïnstalleerd om "LIVE MODUS" te gebruiken.) De PC zal een IEEE802.g draadloos LAN apparaat voor draadloze verbindingen nodig hebben.

De projector zou niet juist kunnen communiceren met bepaalde types van draadloze LAN apparaten of PCs, zelfs als de PC is voorzien van een ingebouwde draadloze LAN.

Verzeker u ervan Wi-Fi gecertificeerde draadloze LAN apparaten te gebruiken om communicatie-problemen te voorkomen.

LAN kabel (vereist voor vast verbinding)*1

SDIO Wi-Fi LAN kaart (vereist voor draadloze verbinding)*2

SD Geheugenkaart of USB geheugen (vereist voor "PRESENTATIE ZONDER PC")

*1: CAT-5 LAN kabel

*2: Een toegangspunt is vereist als de draadloze LAN verbinding wordt gebruikt in [INFRASTRUCTURE] modus.

2.2 Netwerk verbinding met de "One-Click" communicatie functie

Deze paragraaf legt uit hoe een netwerk verbinding te maken met de "One-Click" communicatie functie. Deze functie maakt het proces van het maken van een netwerk verbinding tussen een PC en de projector makkelijker en vereist geen ingewikkelde instellingen als IP-adres en SSID.

* Deze functie kan niet worden gebruikt als meerdere PCs of meerdere projectors worden verbonden.
* Windows 2000 Professional Service Pakket 4 of Windows XP (met beheerder authoriteit) is vereist om de "One-Click" communicatie functie te gebruiken.
* Deze functie zou niet kunnen werken bij sommige draadloze LAN drivers. Als "One-Click" communicatie niet kan verbinden, zet de verbinding handmatig op. (10, 16 en verwijs naar de Gebruiksaanwijzingen van uw PC en draadloze apparaten.)

[Vaste LAN verbinding]

1) Als projector netwerk instellingen zoals IP-adres en subnetmasker worden veranderd, dan moet de projector worden gereset naar de standaard netwerk instellingen.

① Druk op de MENU knop van de afstandsbediening of de ▲/◄/►/▼ knoppen van de projector.

Het menu zal worden weergegeven. Als het SNELMENU wordt weergegeven, schakel naar het Geavanceerd menu.

② Selecteer het "MIU" menu met de ▲/▼ knoppen.

2.2 Netwerk verbinding met de "One-Click" communicatie functie (Vervolg)

③ Druk op de RESET knop van de afstandsbediening en het "RESET" menu zal worden weergegeven.

④ Druk op de ▲ knop om de netwerk instellingen te resetten.

OPMERKING • De SSID en WEP KEY zullen worden gereset naar standaard fabrieksinstellingen.

- Deze onderdelen kunnen opnieuw worden ingesteld via een Web browser (19).

2) Verbind een PC en de projector met een LAN kabel om het voor communicatie voor te bereiden.

* Neem contact op met uw netwerk beheerder bij verbinding aan een bestaand netwerk.

3) Start "MIU Live Viewer" en het venster in Fig. 2.2.a zal verschijnen.

(paragraaf 3.1, Met "MIU Live Viewer")

Fig. 2.2.a "MIU Live Viewer" hoofdvenster

2.2 Netwerk verbinding met de "One-Click" communicatie functie (Vervolg)

4) Klik op de "One-Click" knop getoond in Fig. 2.2.a en de projector zal worden gevonden. Klik vervolgens de vastzetten startknop ▶ om de real time weergave te beginnen.

[Draadloze LAN verbinding]

1) Als de projector netwerk instellingen zoals IP adres en subnetmasker worden veranderd, moet de projector worden gereset naar de standaard netwerkinstellingen. (9)
2) Als de PC een ingebouwd 802.11b/g draadloos LAN apparaat heeft, maak de LAN geldig en alle andere netwerk verbindingen ongeldig. Als de PC geen ingebouwd draadloos LAN apparaat heeft, verbind een 802.11b/g draadloos LAN apparaat aan de PC en installeer de drivers voor het apparaat. (verwijs naar de gebruiksaanwijzing voor het draadloze LAN apparaat voor details.)
3) Start "MIU Live Viewer" en het venster in Fig. 2.2.1 zal verschijnen..
4) Klik de "One-Click" knop getoond in Fig. 2.2.a en de projector zal worden gevonden. Klik vervolgens op de vastzetten startknop ▶ om de real time weergave te beginnen.

2.3 Handmatige netwerk verbinding instellingen - Vaste LAN -

De netwerk verbinding zal handmatig moeten worden opgezet als het IP-adres of SSID moeten worden ingesteld op iets anders dan de standaard fabrieksinstellingen.

Deze paragraaf legt uit hoe de netwerk verbinding handmatig op te zetten.

2.3.1. Verbinding uitrusting

Ten eerste, verbind de projector en PC met een vaste LAN verbinding om de PC instellingen en de verbinding te controleren. De volgende paragraaf legt de PC instellingen uit.

Verbind de projector met een LAN kabel om het voor te bereiden voor communicatie met de PC.

* Neem contact op met uw netwerkbeheerder bij verbinding aan een bestaand netwerk.

Tenslotte, doe de projector aan. Dit voltooit de verbinding van uitrusting.

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)

2.3.2. Netwerk instellingen

Deze paragraaf legt netwerk verbinding instellingen voor Windows XP en Internet Explorer uit.

1) Log in in Windows XP met beheerder authoriteit. (*)
2) Open het "Control Panel" van het "Start" menu.
3) Open "Network and Internet Connections" in het "Control Panel".(Fig. 2.3.2.a)
* Een account met beheerder authoriteit is een account die toegang heeft tot alle functies.

5) Als meer dan 1 bruikbaar netwerk apparaat bestaat, stel alleen het apparaat in dat u wilt gebruiken als "valid" en de rest van de apparaten als "invalid". (In dit geval, "Local Area Connection" zou moeten worden geselecteerd.)
6) Open het "Local Area Connection Properties" venster. (Fig. 2.3.2.c)

7) Stel "TCP/IP" in als het gebruikte protocol en open het "Internet Protocol (TCP/IP) Properties" venster.

8) Stel het "IP address", "Subnet mask" en "Default gateway" voor de PC in.

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)

[Over IP-adressen]

De delen van het netwerk adres van het IP-adres van de PC zouden hetzelfde moeten zijn als die van de projector maar het totale IP-adres van de PC zou geen overlap moeten hebben met andere netwerk apparaten.

Bijvoorbeeld, de intiële instellingen van de projector zijn als volgt:

IP-adres: 192.168.1.10

Subnetmasker: 255.255.255.0

Daarom, specificeer het IP-adres van de PC als volgt:

IP-adres: 192.168.1.xxx (een decimaal nummer zou moeten worden ingevoerd op de plek van xxx)

Subnetmasker: 255.255.255.0

Selecteer een nummer van 1 tot 254 voor "xxx" dat geen overlap heeft met andere netwerk apparaten. In dit geval, omdat de projector het IP-adres "192.168.1.10" heeft, zou het xxx deel van het IP-adres van de PC moeten worden gespecificeerd als een nummer van 1 tot 254 maar niet 10 omdat het wordt gebruikt door de projector.

Het IP-adres van de projector kan worden veranderd met de configuratie utiliteit.

(paragraaf 2.5)

Als het netwerk een DHCP server heeft, is het mogelijk voor de projector om automatisch te worden toegewezen aan een IP-adres.

Als de projector en de PC op hetzelfde netwerk zijn (bijv. het netwerk adres is hetzelfde), kan de standaard gateway leeg worden gelaten.

* DHCP is een afkorting van "Dynamic Host Configuration Protocol", en zijn functie is om voor de noodzakelijke netwerk instellingen te zorgen zoals IP-adressen van de DHCP server tot netwerk klanten. Servers uitgerust met DHCP functie worden DHCP servers genoemd.

* Als de projector en PC op andere netwerken zijn is het noodzakelijk om de standaard gateway in te stellen. Neem contact op met uw netwerkbeheerder voor meer informatie.

2.3 Handmatige netwerk verbinding instellingen – Vaste LAN – (Vervolg)

2.3.3 "Internet Options" instelling

1) Klik "Internet Options" in "Network and Internet Connections" venster (Fig. 2.3.3.a) om het "Internet Properties" venster te openen. (Fig. 2.3.3.b)

3) Haal het vinkje weg uit alle vakjes in het "Local Area Network (LAN) Settings" venster. (Fig. 2.3.3.c)

2.3.4 Controleer verbinding

1) Controleer of de PC en projector correct zijn verbonden door een Web browser op de PC te starten en de volgende URL in te voeren.

URL: http://projector IP-adres/

Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 is, zal de URL zijn URL: http://192.168.1.10/

2) Als het scherm in Fig. 2.3.4 verschijnt na het invoeren van uw ID en paswoord was de verbinding succesvol. Als verbinding mislukt controleer of de kabelverbindingen en instellingen juist zijn geconfigureerd.

Fig. 2.3.4 "Logon Menu"

2.4 Handmatige netwerk verbinding instellingen - Voor draadloze LAN verbinding -

Installeren van de SD-Link11g SDIO Wi-Fi kaart laat de projector en PC communiceren in zowel [AD-HOC] en [INFRASTRUCTURE] modi. Handmatig opzetten van een draadloze LAN verbinding.

2.4.1 Voorbereiding voor draadloze LAN verbinding

Fig. 2.4.1.a Communicatie zonder een toegangspunt (AD-HOC)

Fig. 2.4.1.b Communicatie met een toegangspunt (INFRASTRUCTURE)

* [AD-HOC] modus is een draadloze LAN communicatie methode die geen toegangspunt om te communiceren vereist.
* [INFRASTRUCTURE] modus is een draadloze LAN communicatie methode die een toegangspunt om te communiceren vereist. Deze modus is efficienter voor grotere aantallen van uitrusting.
Neem contact op met uw netwerkbeheerder bij verbinding met een bestaand netwerk.

Eerst, plaats de SDIO Wi-Fi LAN kaart in de SD Kaart sleuf (16:CP-X268A Gebruiksaanwijzing - Gebruikershandleiding).

Vervolgens, maak voorbereidingen voor de PC voor draadloze communicatie. Als de PC een ingebouwd 802.11b/g draadloos LAN apparaat heeft, maak de LAN geldig en alle andere netwerk verbindingen ongeldig. Als de PC geen ingebouwd draadloos LAN apparaat heeft, verbindt een 802.11b/g draadloos LAN apparaat aan de PC en installeer de drivers voor het apparaat. (Verwijs naar de gebruiksaanwijzing van het draadloze LAN apparaat voor details.)

2.4 Handmatige netwerk verbinding instellingen -Voor draadloze LAN verbinding - (Vervolg)

2.4.2 2.4.2 Instellen van draadloze LAN verbinding

Gebruik van de standaard Windows XP draadloze LAN utiliteit.

De initiele instellingen van de Draadloze LAN van de projector zijn als volgt:

Bediening verbinding : AD-HOC

SSID : draadloos

Kanaal : 1knl

Encryptie kwalificatie : Geen

Communicatie snelheid : AUTOM.

IP-adres : 192.168.1.10

* Deze instellingen kunnen worden veranderd. Gebruik de configuratie utiliteit of menu om ze te veranderen. (paragraaf 2.5)

1) Open "Network Connections". (Fig. 2.4.2.a)

2.4 Handmatige netwerk verbinding instellingen -Voor draadloze LAN verbinding - (Vervolg)

4) Stel "TCP/IP" in als het gebruikte protocol en open het "Internet Protocol (TCP/IP) Properties" venster. Stel het IP-adres en andere instellingen op dezelfde manier in zoals zij zijn ingesteld voor vaste LAN verbinding. (12)

5) Klik de "Wireless Networks" tab. (Fig. 2.4.2.c)

7) Klik de "Add" knop onder "Geprefereerde netwerken" in het "Wireless Network Connection Properties" venster (Fig. 2.4.2.c) om het "Wireless Network Properties" venster te openen. (Fig. 4.2.d)

2.4 Handmatige netwerk verbinding instellingen -Voor draadloze LAN verbinding - (Vervolg)

8) Stel elk onderdeel als volgt in.

* Deze uitleg is voor standaard projector instellingen. Als een toegangspunt of data encryptie wordt gebruikt, zullen de instellingen anders dienen te worden geconfigureerd. (Verwijs naar de gebruiksaanwijzingen van de PC en het draadloze LAN apparaat voor details.)

* Neem contact op met uw netwerkbeheerder bij het verbinden met een bestaand netwerk.

2.5 Configuratie en Bediening van de projector via een web browser

U kunt de projector aanpassen of bedienen via een netwerk van een web browser op een PC die is verbonden aan hetzelfde netwerk.

OPMERKING • Internet Explorer 5.5 or hoger is veriest.

- Als JavaScript niet ingeschakeld is in uw web browser configuratie, moet u JavaScript inschakelen om projector web pagina's goed te gebruiken. Zie de Help files voor uw web browser voor details over hoe u JavaScript kunt inschakelen.

- Als er geen bedieningen worden uitgevoerd via een web browser gedurende ong. 50 seconden zal het systeem automatisch uitloggen. Gelieve opnieuw in te loggen om bedieningen te continueren via een web browser.

- Nadat u bent ingelogd, zal een klein wit venster verschijnen achter het hoofdvenster bediening. Gelieve dit kleine, witte venster niet te sluiten. Als dit venster wordt gesloten, zal het systeem automatisch uitloggen na een bepaalde tijd zelfs als er geen bediening wordt uitgevoerd.

Het kleine, witte venster zal sluiten als het hoofdvenster bediening is gesloten.

- Het kleine, witte venster zou kunnen worden beschouwd als een pop-up en worden geblokkeerd als u Windows XP Service Pack 2 of andere beveiligingssoftware gebruikt.

Als Service Pack 2 het venster blokkeert zal de volgende melding verschijnen: "Pop-up blocked. To see this pop-up or additional options click here..."

Gelieve “Temporarily Allow Pop-ups” of “Always Allow Pop-ups From This Site...” te selecteren om het venster open te laten gaan.

- Het wordt aanbevolen dat alle web browser updates worden geïnstalleerd. Het wordt met name aanbevolen dat alle gebruikers van Internet Explorer op een Microsoft Windows versie eerder dan Windows XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren of de web browser interface zou niet correct kunnen worden weergegeven.

En bij gebruik van een oudere versie van Internet Explorer, zal de browser tijdens bediening na 50 seconden uitlogggen.

2.5 Configuratie en Bediening van de projector via een web browser (Vervolg)

Bij configuratie of bediening van de projector via een web browser, zijn een ID en paswoord vereist. Er zijn twee types IDs, Beheerder IDs en Gebruiker IDs. De volgende diagram beschrijft de verschillen tussen gebruiker en beheerder IDs.

Onderdeel Bediening		Beheerder ID	Gebruiker ID
Network Information	Toont de huidige netwerk configuratie instellingen van de projector.	√	√
Network Settings	Toont en configureert de netwerk instellingen.	√ N/A
Port Settings	Toont en configureert de communicatie-poort instellingen.	√ N/A
Mail Settings	Toont en configureert de e-mail adressering instellingen.	√ N/A
Alert Settings	Toont en configureert de storing & waarschuwing berichten.	√ N/A
Schedule Settings	Toont en configureert de programmering instellingen.	√ N/A
Date/Time Settings	Toont en configureert de tatum en tijd instellingen.	√ N/A
Security Settings	Toont en configureert de paswoorden en andere veiligheidsinstellingen.	√ N/A
Projector Control Bedient de projector. √ √
Remote Control Bedient de projector met IR Afst.b. √		√
Projector Status	Toont en configureert de huidige projector status.	√	√
Network Restart	Herstart de netwerk-verbinding van de projector.	√ N/A

Hieronder staan de standaard fabrieksinstellingen voor de beheerder IDs, gebruiker IDs en paswoorden.

Onderdeel ID Paswoord
Administrator ID Beheerder
User ID Gebruiker

Verwijs naar het volgende voor configuratie of bediening van de projector via een web browser.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10]
in de adresbalk in van de web browser en het scherm in Fig. 2.5.a zal worden getoond.
2) Voer uw ID en paswoord in en klik [Logon].

Fig. 2.5.a "Logon Menu"

Als de login succesvol is zal of Fig.2.5.b of Fig.2.5.c worden getoond.

Fig. 2.5.b "Login met beheerder ID"

Fig. 2.5.c "Login met gebruiker ID"

3) Klik de gewenste bediening of configuratie onderdeel van het hoofdmenu aan de linkerkant van het scherm (Fig. 2.5.b of Fig. 2.5.c).

Network Information

Alle schermfoto's weergegeven in deze handleiding zijn schermen van een login met een beheerder ID.

Er zijn functies die alleen bij beheerder worden getoond en niet met een gebruiker ID. Verwijs naar de beschrijvingen in elke tabel.

Toont de huidige netwerk configuratie instellingen van de projector.

Onderdeel Bediening
DHCP Toont de DHCP configuratie instellingen.
IP Address Toont het huidige IP adres.
Subnet Mask Toont het Subnetmasker.
Default Gateway Toont de Standaard Gateway.
MAC Ethernet Geeft het Ethernet MAC adres weer.
MAC Wireless Geeft het draadloze LAN MAC adres weer.
Firmware Date	Toont de netwerk firmware tijdsstempel. Deze informatie wordt alleen getoond als is ingelogd met een beheerder ID.
Firmware Version	Toont het netwerk firmware versie-nummer. Deze informatie wordt alleen getoond als is ingelogd met een beheerder ID.
Wireless CH Geeft het draadloze LAN standaard kanaal weer.
SD Card Status Geeft de SD kaart sleuf status weer.
Wireless Speed	Geeft de draadloze LAN verbindingssnelheid weer.OPMERKING • Als [AD-HOC] draadloze modus is geselecteerd, zal de snelheidswaarde niet correct zijn totdat de projector verbinding maakt met de draadloze LAN.
USB Status Geeft USB-A poort status weer.
USB Power Geeft USB-A poort stroomstatus weer.

Network Settings

Toont en configureert netwerk instellingen.

Onderdeel Bediening
NETWORK MODE
IP Configuration Configureert netwerk instellingen.
DHCP ON Schakelt DHCP in.
DHCP OFF Schakelt DHCP uit.
IP Address Configureert het IP-adres als DHCP is uitgeschakeld.
Subnet Mask Configureert de Subnetmasker als DHCP is uitgeschakeld.
Default Gateway	Configureert de Standaard Gateway als DHCP is uitgeschakeld.
Projector Name Configureert de Projector naam.
SysLocation (SNMP)	Configureert de locatie waarnaar moet worden verwezen bij gebruik van SNMP.
SysContact (SNMP)	Configureert de contact informatie waarnaar moet worden verwezen bij gebruik van SNMP.
DNS Server Address Configureert het DNS server adres.

Network Settings (Vervolg)

Onderdeel Bediening
Wireless LAN Configureert	draadloze instellingen.
Mode	Gebruikt om [AD-HOC] of [INFRASTRUCTURE] modi te selecteren.
CH(Communication channel)	Gebruikt om een kanaal tussen “1” en “11” te selecteren.\( OPMERKING \cdot De kanalen die beschikbaar zijn om te gebruiken zouden beperkt kunnen zijn afhankelijk van het land of de regio waarin de SDIO Wi-Fi LAN kaart wordt gebruikt. Draadloze LAN kaarten die conform zijn aan de locale standaarden zouden vereist kunnen zijn in sommige landen of regio’s.
Speed(Communication speed)	Gebruikt om de communicatie snelheid te selecteren.
Encryption Gebruikt om	de data encryptie methode te selecteren.
WEP Key	Gebruikt om een WEP key in te voeren. Voer een 10 karakter sleutel in voor “64bit” WEP of een 26 karakter sleutel voor “128bit” WEP. Alleen nummers van “0” tot “9” en letters van “a” tot “f” kunnen worden gebruikt.
WPA Passphrase	Gebruikt om een WPA paswoordzin in te voeren tussen 8 en 63 karakters. Alleen letters, nummers en de volgende symbolen kunnen worden gebruikt.!"#%&'()*+,-./[¥]^_`~
SSID	Gebruikt om een SSID van een maximale lengte van 32 karakters in te stellen. Alleen letters, nummers en de volgende symbolen kunnen worden gebruikt.!"#%&'()*+,-./[¥]^_`{}~

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.

Port Settings

Toont en configureert de communicatie-poort instellingen.

Onderdeel Bediening
Network Control Port1 (Port:23)	Configureert de commando bedieningspoort 1 (Poort:23).
Port open Klik het [Enable] selectievakje om poort 23 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
Network Control Port2 (Port:9715)	Configureert de commando bedieningspoort 2 (Poort:9715).
Port open Klik het [Enable] selectievakje om poort 9715 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
SNMP Port Configureert de	SNMP poort
Port open Klik het [Enable] selectievakje om SNMP te gebruiken.
Trap address Configureert de bestemming van de SNMP Trap in IP-format.
SMTP Port Configureert de	SMTP poort.
Port open	Klik het [Enable] selectievakje om de e-mail functie te gebruiken.

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. De netwerk connectie moet worden herstart als de configuratie instellingen zijn veranderd. De netwerk connectie kan worden herstart met [Network Restart] in het hoofdmenu.

Mail Settings

Onderdeel Bediening
Send Mail	Klik het [Enable] selectievakje om de e-mail functie te gebruiken. Configureert de condities voor het verzenden van email onder [Alert Settings].
SMTP Server IP Address	Configureert het adres van de mail server in IP-format.
Sender E-mail address	Configureert het e-mail adres van de verzender.De lengte van het e-mail adres van de verzender kan tot 255 alfanumerieke karakters zijn.
Recipient E-mail address	Configureert de e-mail adressen van tot 5 ontvangers. U kunt ook [TO] of [CC] voor elk adres specificeren. De lengte van de e-mail adressen van de ontvangers kan tot 255 alfanumerieke karakters zijn.

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • U kunt bevestigen of de mail instellingen correct werken met de [Send Test Mail] knop.

- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.

Alert Settings

Toont en configureert storing & waarschuwing berichten.

Onderdeel Bediening
Cover Error Configureert Deksel Fout bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Fan Error Configureert Ventilator Fout bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail. De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.

Alert Settings (Vervolg)

Onderdeel Bediening
Lamp Error Configureert Lamp Fout bericht instellingen.
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Temp Error Configureert Temp Fout bericht instellingen.
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van deronderwerp-regel kan tot 255 alfanumerieke karakters zijn.
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Air Flow Error Configureert Luchtstroming Fout bericht instellingen.
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van denonderwerp-regel kan tot 255 alfanumerieke karakters zijn.
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.

Alert Settings (Vervolg)

Onderdeel Bediening
Lamp Time Error Configureert Lamptijd Fout bericht instellingen.
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Cool Error Configureert Koeling Fout bericht instellingen.
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van deronderwerp-regel kan tot 255 alfanumerieke karakters zijn.
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Filter Error Configureert Filter Fout bericht instellingen.
SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van denonderwerp-regel kan tot 255 alfanumerieke karakters zijn.
Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.

Alert Settings (Vervolg)

Onderdeel Bediening
Other Error Configureert A		Andere Fout bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail. De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail. De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Schedule Execution Error		Configureert Programmering Uitvoering Fout bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail. De lengthe van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail. De lengthe van de text kan tot 1024 alphanumerieke karakters zijn.
Lamp Time Alarm Configureert Lamptijd Alarm bericht instellingen.
	Alarm Time Configureert de lamptijd om te melden.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail. De lengthe van de onderwerp-regel kan tot 1024 alphanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail. De lengthe van de text kan tot 1024 alphanumerieke karakters zijn.

Alert Settings (Vervolg)

Onderdeel Bediening
Filter Time Alarm Configureert Filtertijd Alarm bericht instellingen.
	Alarm Time Configureert de filtertijd om te melden.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel kan tot 255 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Transition Detector Alarm		Configureert Transitie Detector Alarm bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel kan tot 265 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
“CHANGE THE LAMP” is displayed		Configureert meldning instellingen voor als “VERVANG LAMP” wordt getoond.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
	Send Mail	Klik het [Enable] selectievakje om de e-mail berichten voor dit onderdeel in te schakelen.
	Mail Subject	Configureert de onderwerp-regel van de te verzenden e-mail.De lengte van de onderwerp-regel can tot 255 alfanumerieke karakters zijn.
	Mail Text	Configureert de text van de te verzenden e-mail.De lengte van de text kan tot 1024 alphanumerieke karakters zijn.
Cold Start Configureert Koude Start bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.
Authentication Failure Configureert Verificatie Storing bericht instellingen.
	SNMP Trap	Klik het [Enable] selectievakje om SNMP Trap berichten voor dit onderdeel in te schakelen.

Schedule Settings

Onderdeel Bediening
Daily		Configureert het dagelijkse programmering.
		Schedule Klik het [Enable] selectievakje om de dagelijkse programmering in te schakelen.
		Schedule List Toont de huidige dagelijkse programmering.
Sunday		Configureert de Zondag programmering.
		Schedule Klik het [Enable] selectievakje om de Zondag programmering in te schakelen.
		Schedule List Toont de huidige Zondag programmering.
Monday		Configureert de Maandag programmering.
		Schedule Klik het [Enable] selectievakje om de Maandag programmering in te schakelen.
		Schedule List Toont de huidige Maandag programmering.
Tuesday		Configureert de Dinsdag programmering.
		Schedule Klik het [Enable] selectievakje om de Dinsdag programmering in te schakelen.
		Schedule List Toont de huidige Dinsdag programmering.
Wednesday		Configureert de Woensdag programmering.
		Schedule Klik het [Enable] selectievakje om het Woensdag programmering in te schakelen.
		Schedule List Toont het huidige Woensdag programmering.
Thursday		Configureert het Donderdag programmering.
		Schedule Klik het [Enable] selectievakje om de Donderdag programmering in te schakelen.
		Schedule List Toont het huidige Donderdag programmering.
Friday		Configureert het Vrijdag programmering.
		Schedule Klik het [Enable] selectievakje om de Vrijdag programmering in te schakelen.
		Schedule List Toont de huidige Vrijdag programmering.
Saturday		Configureert de Zaterdag programmering.
		Schedule Klik het [Enable] selectievakje om de Zaterdag programmering in te schakelen.
		Schedule List Toont de huidige Zaterdag programmering.

Schedule Setting (Vervolg)

Onderdeel Bediening
Specific date No1		Configureert de gespecificeerde datum (No.1) programmering.
		Schedule Klik het [Enable] selectievakje om de gespecificeerde datum (No.1) programmering in te schakelen.
		Month/Day Configureert de Maand en datum.
		Schedule List Toont de huidige especificeerde datum (No.1) programmering.
Specific date No.2		Configureert de gespecificeerde datum (No.2) programmering.
		Schedule Klik het [Enable] selectievakje om de gespecificeerde datum (No.2) programmering in te schakelen.
		Month/Day Configureert de Maand en datum.
		Schedule List Toont de huidige especificeerde datum (No.2) programmering.
Specific date No.3		Configureert de gespecificeerde datum (No.3) programmering.
		Schedule Klik het [Enable] selectievakje om de gespecificeerde datum (No.3) programmering in te schakelen.
		Month/Day Configureert de Maand en datum.
		Schedule List Toont de huidige especificeerde datum (No.3) programmering.
Specific date No.4		Configureert de gespecificeerde datum (No.4) programmering.
		Schedule Klik het [Enable] selectievakje om de gespecificeerde datum (No.4) programmering in te schakelen.
		Month/Day Configureert de Maand en datum.
		Schedule List Toont de huidige especificeerde datum (No.4) programmering.
Specific date No.5		Configureert de gespecificeerde datum (No.5) programmering.
		Schedule Klik het [Enable] selectievakje om de gespecificeerde datum (No.5) programmering in te schakelen.
		Month/Day Configureert de Maand en datum.
		Schedule List Toont de huidige especificeerde datum (No.5) programmering.

Klik de [Apply] knop om de instellingen te bewaren.

Schedule Setting (Vervolg)

Om additionele functies en acties toe te voegen klik de [Add New] knop en stel de volgende onderdelen in.

Onderdeel Bediening
Time Configureert de tijd om commando's uit te voeren.
Command	Configureert de commando's die dienen te worden uitgevoerd.
Power Parameter Configureert de parameters van netvoeding bediening.
Input Source Parameter	Configureert de parameters voor input schakelen.
Display Image Parameter	Configureert de parameters voor weergave van overdracht beeld data.

Klik de [Register] knop om nieuwe commando's toe te voegen aan de Programmering Lijst.

Klik de [Delete] knop om commando's uit de Programmering Lijst te verwijderen.

Date/Time Settings

Toont en configureert de datum en tijd instellingen.

Onderdeel Bediening
Current Date Configureert	de huidige datum in jaar/maand/dag format.
Current Time Configureert	de huidige tijd in uur:minuut:seconde format.

Date/Time Settings (Vervolg)

Onderdeel Bediening
Daylight Savings Time	Klik het [ON] selectievakje om daglicht bewaar tijd in te schakelen en stel de volgende onderdelen in.
Start Configureert de datum en tijd de daglicht bewaar tijd begint.
Month Configureert de maand de daglicht bewaartijd begint (1~12).
Week	Configureert de week van de maand de daglicht bewaartijd begint (First, 2, 3, 4, Last).
Day	Configureert de dag van de week de daglicht bewaartijd begint (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
Hour Configureert het uur de daglicht bewaartijd begint (0 ~ 23).
Minute	Configureert de minuut de daglicht bewaartijd begint (0 ~ 59).
End Configureert de datum en tijd de daglicht bewaartijd stopt.
Month Configureert de maand de daglicht bewaartijd stopt (1 ~ 12).
Week	Configureert de week van de maand de daglicht bewaartijd stopt (First, 2, 3, 4, Last).
Day	Configureert de dag van de week de daglicht bewaartijd stopt (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
Hour Configureert het uur de daglicht bewaartijd stopt (0 ~ 23).
Minute Configureert de minuut de daglicht bewaartijd stopt (0 ~ 59).
Time difference	Configureert het tijdsverschil (hours:minutes).Stelt hetzelfde tijdsverschil in als degene ingesteld op uw PC. Indien niet zeker, consulteer uw netwerk beheerder.
SNTP	Klik het [ON] selectievakje om datum en tijd informatie op te halen van de SNTP server en stel de volgende onderdelen in.
SNTP Server IP Address	Configureert het SNTP server adres in IP-format.
Cycle	Configureert de interval waarbij datum and tijd informatie wordt opgehaald van de SNTP server (hours:minutes).

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. De netwerk connectie moet worden herstart als de configuratie instellingen zijn veranderd. De netwerk connectie kan worden herstart met [Network Restart] in het hoofdmenu.

• Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
• Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
• De projector zal datum en tijd informatie ophalen van de Tijdserver en tijd instellinge overschrijven als SNTP is ingeschakeld.
• De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

Security Settings

Toont en configureert paswoorden en andere veiligheidsinstellingen.

Onderdeel Bediening
Administrator authority		Configureert de Beheerder ID en het Paswoord.
		Administrator ID	Configureert de Beheerder ID.De lengte van de text kan tot 32 alfanumerieke karakters zijn.
		Administrator Password	Configureert het Beheerder Paswoord.De lengte van de text kan tot 255 alfanumerieke karakters zijn.
		Re-enter Administrator Password	Gebruikt om het paswoord voor verificatie hierboven opnieuw in te voeren.
User authority		Configureert de Gebruiker ID en het Paswoord.
		User ID	Configureert de Gebruiker ID.De lengte van de text kan tot 32 alfanumerieke karakters zijn.
		User Password	Configureert het Gebruiker Paswoord.De lengte van de text kan tot 255 alfanumerieke karakters zijn.
		Re-enter User Password	Gebruikt om het paswoord voor verificatie hierboven opnieuw in te voeren.

Security Settings (Vervolg)

Onderdeel Bediening
Network Control	Configureert het Verificatie Paswoord voor de commando bediening.
Authentication Password	Configureert het Verificatie Paswoord.De lengte van de text kan tot 16 alfanumerieke karakters zijn.
Re-enter Authentication Password	Gebruikt om het paswoord voor verificatie hierboven opnieuw in te voeren.
SNMP	Configureert de gemeenschapnaam als SNMP wordt gebruikt.
Community Name	Configureert de gemeenschapnaam.De lengte van de text kan tot 64 alfanumerieke karakters zijn.

Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. De netwerk connectie moet worden herstart als de configuratie instellingen zijn veranderd. De netwerk connectie kan worden herstart met [Network Restart] in het hoofdmenu.

Projector Control

De onderdelen getoond in de tabel hieronder kunnen worden uitgevoerd met het [Projector Control] menu.

Selecteer een onderdeel met de omhoog en omlaag pijltoetsen op de PC.

De meest onderdelen hebben een submenu.

Verwijs naar de tabel hieronder voor details.

Bedient de projector.

Onderdeel Bediening
Main
Power Schakelt netvoeding Aan/Uit.
Input Source Selecteert de input bron.
Picture Mode Selecteert de Foto Modus instelling.
Blank On/Off Schakelt Blanco Aan/Uit.
Mute Schakelt Mute Aan/Uit.
Freeze Selecteert de Foto instelling.
Magnify Bedient de Magnify instelling.
Brightness Past de Helder instelling aan.
Contrast Past de Contrast instelling aan.
Gamma Selecteert de Gamma instelling.
Color Temp Selecteert de Kleurtemp instelling.
Color Past de Kleur instelling aan.
Tint Past de Tint instelling aan.
Sharpness Past de Scherpte instelling aan.
MyMemory Recall	Haalt de Geheugen data op.
MyMemory Save	Bewaart de Geheugen data.

Projector Control (Vervolg)

Onderdeel Bediening
Aspect Selecteert de Aspect instelling.
Over Scan Selecteert de Overscan instelling.
V Position Past de V Posit aan.
H Position Past de H Posit aan.
H Phase Past de H Fase aan.
H Size Past de H Size aan.
Auto Adjust Voert Autom.Aanpas. uit.
Input
Progressive	Selecteert de Progressi. instelling.
Video NR	Selecteert de Video N.R. instelling.
Color Space	Selecteert de Klromvang.
Component	Selecteert de Component terminal instelling.
C-Video Format	Selecteert de Video Format instelling.
S-Video Format	Selecteert de S-video format instelling.
Frame Lock Schakelt Stilzetten in/uit.
RGB in-1	Selecteert het RGB1 ingangssignaaltype.
RGB in-2	Selecteert het RGB2 ingangssignaaltype.
Setup
Auto Keystone Execute	Voert de automatische keystone distortie correctie uit.
Keystone Past de Keystone instelling aan.
Whisper Selecteert de Vent.Snelh. (Normaal of Stil Func.)
Mirror Selecteert de Spiegel status.
Volume Past de Volume instelling aan.
Audio-RGB1 Wijst de Audio-RGB1 input terminal toe.
Audio-RGB2 Wijst de Audio-RGB2 input terminal toe.
Audio-Video Wijst de Audio-Video input terminal toe.
Audio-S-Video Wijst de Audio-S-Video input terminal toe.
Audio-Component	Wijst de Audio-Component input terminal toe.
Audio-MIU	Wijst de Audio-MIU input terminal toe.

Projector Control (Vervolg)

Onderdeel Bediening
Screen
Language Selecteert de	Taal for the OSD.
Menu Position V Past het verticale Pos. Menu aan.
Menu Position H Past het horizontale Pos. Menu aan.
Blank Selecteert de Blanco modus.
Startup Selecteert de Opstarten scherm modus.
MyScreen Lock Schakelt Mijn Sch. Vast Aan/Uit.
Message Schakelt de Melding functie Aan/Uit.
Option
Auto Search Schakelt de automatische zoekfunctie Aan/Uit.
Auto Keystone	Schakelt de automatische keystone distortie correctie functie aan/uit.
Auto on Schakelt de Autom.inschk. functie aan/uit.
Auto off	Configureert de timer om de projector uit te schakelen als geen signaal wordt gevonden.
My Button-1	Wijst de functies voor de MY BUTTON1 knoppen op de bijgesloten afstandsbediening toe.
My Button-2	Wijst de functies voor de MY BUTTON2 knoppen op de bijgesloten afstandsbediening toe.
Auto Adjust Schakelt Automatische Aanpassing in/uit.
Remote Freq. Normal Inschakelen/uitschakelen
Remote Freq. High	Inschakelen/uitschakelen

Projector Status

Toont en configureert de huidige projector status.

Onderdeel Bediening
Error Status Geeft de huidige fout status weer.
Lamp Time Geeft de gebruikstijd voor de huidige lamp weer.
Filter Time Geeft de gebruikstijd voor het huidige filter weer.
Power Status Geeft the huidige aan/uit-status weer.
Input Status Geeft de huidige input-signaal bron weer.
Blank On/Off Geeft de Blanco Aan/Uit status weer.
Mute Geeft de huidige Mute	Aan/Uit status weer.
Freeze Geeft de huidige Foto Aan/Uit status weer.

Network Restart

Herstart de netwerk connectie van de projector.

Item Bediening
Restart	Herstart de netwerk connectie van de projector om de nieuwe configuratie instellingen te activeren.

OPMERKING • Herstarten vereist u om opnieuw in te loggen voor verdere bediening of om de projector via een web browser te configureren.

Logoff

Als loguit is geklikt, wordt het login scherm weergegeven (21 : Fig. 2.5.a).

2.6 Gebruik van de Web [Remote Control]

U kunt uw Web browser gebruiken om op afstand de projector te bedienen nadat de projector juist is configureerd en verbonden met uw PC via een draadloze of vaste LAN verbinding.

OPMERKING • Probeer niet de projector te bedienen met de IR afstandsbediening en via uw Web browser op hetzelfde moment. Als u dit probeert kan dit resulteren in operationele fouten.

Open de Web browser om met de projector te communiceren. Internet Explorer 5.5 of latere browsers zijn te gebruiken.

Stel de URL in op "http://(projector IP-adres)/".

Voorbeeld: http://192.168.1.10/

(De voorbeeld URL hierboven is het standaard IP-adres van de projector.)

Voer uw ID en paswoord in als gevraagd en klik [Logon], en het venster getoond in Fig. 2.6.a zal verschijnen.

Fig. 2.6.a Utiliteit selectie venster voor Web [Remote Control]

2.6 Gebruik van de Web [Remote Control] (Vervolg)

Klik [Remote Control] aan de linkerkant van dit venster om de Web [Remote Control] weer te geven zoals getoond in Fig. 2.6.b.

De Web [Remote Control] kan worden gebruikt om dezelfde acties uit te voeren als de IR afstandsbediening bijgesloten bij de projector. De UP/LEFT/RIGHT/DOWN knoppen op de Web [Remote Control] corresponderen met de ▲/◄/►/▼ knoppen van de IR afstansdsbediening.

Elk van de volgende knoppen activeert de corresponderende modus.

• LIVE MODE (LIVE MODUS)
• THUMBNAIL (DUIMNAGEL)
• SLIDE SHOW (SLIDE SHOW)
- DIRECTORY (DIRECTORY)

Fig. 2 .6.b Web [Remote Control]

OPMERKING • De knoppen kunnen niet blijvend worden ingedrukt om commando's te herhalen maar moeten herhaaldelijk worden geklikt.

- Als de knoppen continu worden geklikt zouden sommige commando's niet juist kunnen worden verzonden.

Wacht een tijdje voordat u opnieuw klikt.

- Een bevestigingsmelding zal verschijnen als de [POWER] knop is geklikt. Klik op [OK] om de projector uit te schakelen of [CANCEL] om de projector aan te laten.

- De [PAGE DOWN] en [PAGE UP] knoppen van de Web [Remote Control] kunnen niet worden gebruikt om de muisfuncties te emuleren.

3. Gebruik van Projector software – Basis –

3.1 Gebruik van "MIU Live Viewer"

Deze paragraaf legt uit hoe de "MIU Live Viewer" software te gebruiken.

3.1.1. Installatie van "MIU Live Viewer"

Om "LIVE MODUS" te gebruiken, moet de brijgesloten "MIU Live Viewer" software worden geinstalleerd op elke PC die zal worden gebruikt met de projector.

Minimale PC Hardware en Software Vereisten

• BS : Windows 2000 Professional Service Pakket 4, Windows XP Home/Professional
- Grafische Interface : DirectX 6.1a of hoger; Video RAM 4MB of meer (8MB aanbevolen)
• CPU : Pentium III (600MHz of hoger aanbevolen)
- Display : VGA 640x480 of hoger (XGA 1024x768 aanbevolen) 65,536 simultane kleuren of hoger

OPMERKING • Stel resolutie van de PC die moet worden verbonden aan de projector op XGA of minder in.

• Schermen zouden niet juist kunnen worden weergegeven in bepaalde gevallen, bijvoorbeeld, schermen die zijn ingesteld op hoger dan 1024x768 resolutie zouden alleen kunnen weergeven het 1024x768 deel van het scherm.
• Beelden zouden niet juist kunnen worden verzonden door problemen met BS versies of netwerk adapter drivers.

Het wordt zeer aanbevolen dat het BS en de drivers worden ge-update naar de laatste versies.

- Geheugen : 64MB of hoger (128MB of meer bij gebruik van Windows XP)

- Beschikbare Harde Schijf Ruimte : 10MB of meer

- Web browser : Internet Explorer® (5.5 of hoger)

- CD-ROM drive

• PC kaart sleuf (PCHCIA Type-II) interface, een IEEE802.11g draadloze LAN PC kaart of USB Interface en een IEEE802.11g draadloze LAN USB adapter.

OPMERKING • Niet vereist voor PCs met ingebouwde 802.11g draadloze LAN apparaten.

- De projector zou niet juist kunnen communiceren met bepaalde soorten van draadloze LAN apparaten of PCs, zelfs als de PC is uitgerust met ingebouwde draadloze LAN.

Verzeker u ervan Wi-Fi gecertificeerde draadloze LAN apparaten te gebruiken om communicatie problemen te voorkomen.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

3.1.2. Software Installatie Procedure

1) Zet de PC aan.
2) Sluit alle andere open applicaties.
3) Plaats de bijgesloten CD-ROM in de CD-ROM drive van de PC.
4) Na een moment, de "Welcome to the InstallShield Wizard for MIU Utility" dialoog getoond aan de rechterkant zal verschijnen. Klik "Next".

OPMERKING Als de "Welcome to the InstallShield Wizard for MIU Utility" dialoog niet verschijnt, ga als volgt verder:

(1) Klik op de "Start" knop van de werkbalk en selecteer "Run".
(2) Type "E:\software\setup.exe" en klik vervolgens "OK".
Als uw CD-ROM drive niet drive E van uw PC is, dient u de E te vervangen met de letter van de drive toegewezen aan uw CD-ROM drive.

Als de software al is geïnstalleerd, zal het worden ge-desinstalleerd. Klik de "Cancel" knop om de desinstallatie te stoppen. Als u per abuis de software desinstalleerd, herinstalleer volgens de procedure hierboven.

5) Als de "Choose Destination Location" dialoog verschijnt. Klik "Next".

OPMERKING • De "C:\Program Files\MIU_Utility" folder zal worden gemaakt en het programma zal in die folder worden geïnstalleerd.

- Als u het in een andere folder wilt installeren, klik "Browse" en selecteer een andere folder.

6) Bevestig de programma folder naam. Als "MIU_Utility" acceptabel is, klik "Next" om verder te gaan. Zo niet, voer de gewenste folder naam in en klik vervolgens "Next".

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

7) Na een moment, zal installatie voltooien en de "InstallShield Wizard Complete" dialoog getoond aan de rechterkant zal verschijnen. Klik "Finish".

Dit voltooit de software installatie.

(1) Om te bevestigen dat de software juist is geïnstalleerd, klik de "Start" knop op de taakbalk, selecteer "All Programs" en selecteer vervolgens de "MIU Utility" folder.

(2) "MIU Live Viewer" zal verschijnen in die folder als de installatie successvol was.

Dubbel klik "LiveViewer.exe" om te starten. Het scherm getoond in Fig. 3.1.3.a zal verschijnen.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

["MIU Live Viewer" venster: Fig. 3.1.3.a]

1) "File" knop
Geeft bestand menu weer.
2) "Help" knop
Geeft "MIU Live Viewer" informatie weer.
3) Stop-knop
Verbreekt verbinding van projector.
4) Vastzetten startknop
Start de real time weergave.

\~OPMERKING\~

Beelden zouden niet correct kunnen worden weergegeven als de start/stop knoppen herhaaldelijk zijn geklikt.

5) Minimalisatie knop

Sluit het "MIU Live Viewer" venster en geeft "MIU Live Viewer" weer als een ikoon in de taakbak.

6) "Option" knop

Geeft het "Options" venster weer.

7) "Refresh" knop

Vernieuwt de huidige PC netwerk instelling.

8) "Exit" knop

Stopt "MIU Live Viewer" programma.

9) "Find" knop

Zoekt naar te verbinden projectoren.

Verbind projector en PC zonder netwerk instellingen op de PC te configureren.

11) "Enable Device"

Geeft lijst van te verbinden projectoren weer.

OPMERKING • Als er slechts een PC is verbonden, zal het laatste weergegeven beeld op het scherm blijven tot het weggaan uit de "LIVE MODUS" of uitzetten van de projector.

Deze eigenschap maakt het mogelijk om bestanden op de PC voor te bereiden zonder dat ze op het scherm worden geprojecteerd als communicatie met de projector is uitgeschakeld.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

["Options" venster]

["General" tab, Fig. 3.1.3.b]

Gebruik de bedieningsbalk om de hoeveelheid van de te gebruiken CPU kracht in te stellen voor vastzetten van het PC scherm.

Low (ver links) : Stel in deze positie als grote hoeveelheden van CPU bronnen noodzakelijk zijn voor applicaties anders dan "MIU Live Viewer". Deze instelling is niet passend voor weergave van frequent veranderende patronen door de afname in de scherm vernieuwing ratio.

High (ver rechts) : Stel in deze positie als voor "MIU Live Viewer" grote hoeveelheden van CPU bronnen noodzakelijk zijn. De scherm vernieuwing ratio voor "MIU Live Viewer" neemt toe, maar de snelheid van andere andere applicaties neemt af.

2) "MultiPC Mode"

Stel het aantal van PCs in die moeten worden verbonden met de projector, van 1 tot 4 PCs.

3) "Cursor Emulation"

Vink dit vakje aan als de weergave cursor van de PC (pointer) niet wordt weergegeven op het output-scherm. Haal het vinkje weg als twee cursors (PC en projector) worden weergegeven.

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

[JPEG tab]

"MIU Live Viewer" zet het beeld van het PC scherm vast, voert compressie uit naar een JPEG en stuurt het naar de projector. De bedieningsbalk in deze tab laat u de JPEG compressie ratio instellen.

Low (ver links, lage beeld kwaliteit): Hoge JPEG compressie. Deze instelling zal veroorzaken dat de scherm verversen interval toeneemt door de kleinere hoeveelheid data om te sturen, maar de beeldkwaliteit zal afnemen.

High (ver rechts, hoge beeldkwaliteit): Lage JPEG compressie. Deze instelling zal veroorzaken dat de scherm verversen interval afneemt door de grotere hoeveelheid data om te sturen, maar de beeldkwaliteit zal toenemen.

[lcoon in taakbalk]

Om de "MIU Live Viewer" icoon weer te geven in de taakbalk, klik de verklein knop in het "MIU Live Viewer" venster. Een icoon met een gele verlichting marking zal worden weergegeven indien verbonden, en een icoon met een rode x zal worden weergegeven indien de verbinding is verbroken. (Fig. 3.1.3.d toont de icoon bij verbinding.)

Fig. 3.1.3.d Icon in taakbalk

Dubbel klik de "MIU Live Viewer" icoon in de taakbslk om het "MIU Live Viewer" venster weer te geven.

3.1.4 3.1.4 Gebruik van "MIU Live Viewer" - Basis -

Deze paragraaf legt de basis uit van gebruik van "MIU Live Viewer" functies.

- Voor het starten van "MIU Live Viewer", stel de projector in op "LIVE MODUS" met een van de volgende methods.

1) Van de Web [Remote Control]

(1) Selecteer "LIVE MODUS".

2) Van het projector menu

(1) Open het projector menu door te drukken op ofwel de ▲/◄/►/▼ knoppen van de projector of de MENU knop van de IR afstandsbediening.

(2) Selecteer het "MIU" menu met de afstandsbediening of de knoppen van de projector.

(3) Selecteer "LIVE MODUS" in het "MIU" menu, en druk op de ▶ knop van de projector of de ENTER knop van de afstandsbediening.

- Na het instellen van de projector in "LIVE MODUS".

1) Start "MIU Live Viewer". Als "MIU Live Viewer" niet is geïnstalleerd, installeer het volgens de procedure in paragraaf 3.1.1, installatie van "MIU Live Viewer".

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

2) Start de Web [Remote Control] (paragraaf 2.6, Gebruik van de Web [Remote Control]), klik de "LIVE MODUS" knop en het projector output scherm zal naar blauw veranderen.

3) Volg de procedure hieronder om de projector te verbinden.

(1) Klik de "Find" knop om te verbinden projectoren te zoeken. Als geen projectoren worden gevonden en weergegeven op de "Enable Device" tab, probeer opnieuw te zoeken na te hebben verwezen naar paragraaf 2.2.

Te verbinden projectoren, die worden gevonden na zoeken, zullen worden weergegeven zoals in dit plaatje is getoond.

(2) Als een te verbinden projector wordt gevonden na het uitvoeren van de procedure in (1) hierboven, klink op de projector om het te selecteren.

Klik de regel waarop de projector wordt weergegeven om het te verbinden en het IP-adres van de projector zal worden getoond in de ruimte aan de rechterkant van de vastzet start knop.

Fig. 3.1.4.c Projector zoekresultaat (2)

3.1 Gebruik van "MIU Live Viewer" (Vervolg)

(3) Klik de vastzetten startknop.

Als een een beeld van het PC scherm wordt weergegeven door de projector na het volgen van de procedure hierboven dan is de verbinding gelukt. De "One-Click" communicatie functie (☐ paragraaf 2.2) kan worden gebruikt als een eenvoudigere methode voor verbinding aan de projector. Dit is alleen het basis gebruik van de "MIU Live Viewer". Verwijs naar paragraaf 4.1 voor uitleg van geavanceerd gebruik van de "MIU Live Viewer".

3.2 Gebruik van "PRESENTATIE ZONDER PC" - Basis -

Deze paragraaf legt het basis gebruik van "PRESENTATIE ZONDER PC" uit.

1) Sla JPEG beeld bestanden op in de stam directory van een SD Geheugenkaart of USB Geheugen. Plaats de SD Geheugenkaart in de SD sleuf van de projector of verbind het USB geheugen met de AUX I/O poort van de projector.

(16: Gebruiksaanwijzing – Gebruikershandleiding)

2) Verwijs naar paragraaf 3. voor informatie over netwerk verbindingen. Start de Web [Remote Control].

3) Klik de [THUMBNAIL] knop van de Web [Remote Control] om de projector modus te veranderen naar "PRESENTATIE ZONDER PC" modus en het "DUIMNAGEL" scherm zal verschijnen.

4) Gebruik de media verwijder functies onder "SPEC.INST.W." in het "MIU" menu voor het verwijderen van een SD Geheugenkaart of USB geheugen.

3.2 Gebruik van "PRESENTATIE ZONDER PC" – Basis (Vervolg) –

Het "DUIMNAGEL" scherm (Fig.3.2.a) zou moeten verschijnen na het voltooien van de procedure hierboven. Dit is alleen het basis gebruik van "PRESENTATIE ZONDER PC", Verwijs naar paragraaf 4.2 voor uitleg van geavanceerd gebruik van "PRESENTATIE ZONDER PC"

Fig.3.2.a Duimnagel weergave modus

U kunt "PRESENTATIE ZONDER PC" ook activeren vanuit het projector Menu.

1) Open het projector menu met de MENU knop van de IR afstandsbediening of de ▲/◄/►/▼ knoppen van de projector.
2) Selecteer "PRESENTATIE ZONDER PC" in het "MIU" menu, en druk op de ENTER knop van de IR afstandsbediening of de ▶ knop van de projector, en het "PRESENTATIE ZONDER PC" menu zal verschijnen.

3) Selecteer "DUIMNAGEL" in het "PRESENTATIE ZONDER PC" menu en druk op de ENTER knop van de IR afstandsbediening of de ▶ knop van de projector, en het "THUMBNAIL" scherm zal verschijnen.

⚠ Opgelet • Verwijder de geugenkaart niet terwijl het wordt binnen gegaan.
- SDHC (4GB etc.) SD Geheugenkaarten worden niet ondersteund. Alleen standaard SD Geheugenkaarten tot 2GB worden ondersteund.
- Sommige SD Geheugenkaarten of USB geheugen zouden niet juist kunnen werken.
- Beveiligd USB geheugen wordt niet ondersteund.

4. Gebruik van de projector – Geavanceerd –

4.1. Gebruik van "MIU Live Viewer" – Geavanceerd –

Deze paragraaf legt uit hoe meerdere PCs te verbinden.

4.1.1. Verbind meerdere PCs aan een projector (Multiple PC verbinding)

Een projector kan worden verbonden met ten hoogste 4 PCs om meerdere scherm beelden weer te geven.

Fig.4.1.1.a Multiple PC verbinding voorbeeld

De volgende uitrusting is vereist voor multiple PC verbindingen.

• 2 tot 4 PCs ("MIU Live Viewer" moet worden geinstalleerd op alle PCs.)
• 1 Projector
• CAT5 LAN kabel: Vereist qty*
• Ethernet hub

* Alle PCs moeten draadloze communicatie beschikbaar hebben om te worden verbonden aan de projector met een draadloze LAN verbinding, en de SD-Link11g kaart moet verbonden zijn met de projector. Een draadloos toegangspunt is noodzakelijk voor [INFRASTRUCTURE] modus verbinding. (16)

4.1. Gebruik van "MIU Live Viewer" – Geavanceerd – (Vervolg)

[Verbinding]

1) Verbind alle PCs en de projector met LAN kabels en hub zoals getoond in Fig. 4.1.1.a. Verbind de projector aan de output-monitor met een RGB kabel.
2) Start "MIU Live Viewer" op elke PC. Controleer het IP-adres van elke PC en bevestig dat er geen overlap is van de IP-adressen (xxx in [192.168.1.xxx] is anders voor elke PC).
3) Klik de "Find" knop in "MIU Live Viewer" en zoek voor te verbinden projectoren.
4) Als de projector gevonden is, klik de "Option" knop in "MIU Live Viewer". Open vervolgens de "General" tab en selecteer het aantal PCs om te verbinden "MultiPC Mode". Klik de "Close" knop na het instellen van het aantal PCs.
5) Klik de vastzetten startknop.
6) Herhaal stappen 3) tot 5) op alle PCs.

* Weergave scherm prioriteit

Weergave prioriteit wordt automatisch besloten gebaseerd op de volgorde waarin PCs zijn verbonden met de projector. Prioriteit wordt besloten voor verschillende modi zoals getoond in Fig. 4.1.1.b. (De lage nummers hebben prioriteit.)

Fig. 4.1.1.b Prioriteit in elke modus

Gedetailleerde condities en specificaties voor prioriteit zijn als volgt.

a) PCs die later zijn verbonden worden hogere prioriteit gegeven.
b) Als "MultiPC Mode" (naar 4 PCs) wordt veranderd naar 1 PC modus, de PC waarmee de verandering is gemaakt heeft de hoogste prioriteit.
c) "MultiPC Mode" instellingen kunnen vrij worden veranderd zelfs als de PC aan het communiceren is.
d) Als het aantal PCs onder "MultiPC Mode" lager is dan het aantal verbonden PCs, lagere prioriteit PC schermen worden niet weergegeven, maar verbindingen met projector worden nog steeds gehandhaafd.

Als meer dan 5 PCs zijn verbonden met de projector, de verbinding van lagere prioriteit PC verbindingen wordt afgebroken.

OPMERKING • Als de schermresolutie van een van de PCs wordt veranderd gedurende "MultiPC Mode", zal de veranderde PC top prioriteit worden gegeven, en de modus ingesteld op de PC zal worden getoond op de projector.

- In "MultiPC Mode", de werkelijke beeld resolutie van elk scherm is 1/4 van het origineel, dus kleine letters of regels zouden onleesbaar kunnen zijn.

Het wordt aanbevolen zo groot mogelijke letters te gebruiken. Gebruik van handleiding H.Fase aanpassing zou de beeldkwaliteit kunnen verbeteren.

4.2 Gebruik van "PRESENTATIE ZONDER PC" - Geavanceerd -

"PRESENTATIE ZONDER PC" modus leest beeld data van SD Geheugenkaarten of USB Geheugen en geeft het weer in een van de volgende weergave modi. SD Geheugenkaarten en SDIO Wi-Fi LAN kaarten kunnen niet op hetzelfde moment worden gebruikt (geplaatst in de projector).

• Duimnagel weergave modus (paragraaf 4.2.1)
• Volledig scherm weergave modus (paragraaf 4.2.2)
• Slide show weergave modus (paragraaf 4.2.3)
• Directory weergave modus (paragraaf 4.2.4)

Fig. 4.2.a Duimnagel weergave modus

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

De volgende foto en video bestandsoorten kunnen worden weergegeven met "PRESENTATIE ZONDER PC".

• JPEG (.jpeg, .jpg) * Maar niet progressief ge-encodeerde JPEGs.
• BMP (.bmp)
• PNG (.png)
• MPEG4 (.mp4) * Alleen bit resolutie ratio's van 1Mbps of minder in Simpel Profiel worden ondersteund.
  Alleen resoluties van VGA of minder worden ondersteund.
  Alleen AAC audio format wordt ondersteund.

4.2.1 Duimnagel weergave modus

Fig.4.2.1 toont de duimnagel weergave modus. Klik de [THUMBNAIL] knop in de Web [Remote Control] om te schakelen naar duimnagel weergave modus.

U kunt ook de duimnagel weergave modus openen met de afstandsbediening of de knoppen op de projector (53).

Fig. 4.2.1 Duimnagel weergave modus

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

De volgende acties kunnen worden uitgevoerd terwijl u in de duimnagel weergave modus bent.

▲/◄/►/▼Afstandsbediening en projector knoppen		Beweeg de pijltoets.
PAGE UP PAGE DOWNAfstandsbediening		Schakelt pagina's.
ENTER	Afstandsbediening	Geeft geselecteerd beeld in volledige scherm weergave modus weer.
INPUT	Projector knoppen
MENU	Afstandsbediening Geeft het “PRESENTATIE ZONDER PC” menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Duimnagel weergave modus toont een maximum van 12 beelden per pagina.

• Het is niet mogelijk de input poort te veranderen met de INPUT knop van de projector terwijl u in duimnagel, slide show of directory weergave modi bent.
• Open het projector-menu voordat u de input port verandert.
• Selecteer een van de beelden in de meest-rechtse kolom en druk op de knop om het duimnagel menu te selecteren.
• Fout-iconen zullen worden weergegeven in plaats van een beeld duimnagel als er een probleem is.

Dit bestand is beschadigd of van een niet-ondersteund formaat.

Dit bestand is opgenomen in de speellijst (67), maar het werkelijke bestand bestaat niet of kan niet worden gevonden.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

Volledig scherm weergave modus (Fig.4.2.2) geeft een beeld ter grootte van het volledige scherm weer. Om de volledig scherm weergave modus te selecteren, klik de [MENU] knop in de Web [Remote Control], selecteer [PC-LESS PRESENTATION] en dan [Full Screen] van het menu of klik [ENTER] als een duimnagel is geselecteerd in duimnagel weergave modus om het beeld weer te geven ter grootte van het volledige scherm.

De volgende acties kunnen worden uitgevoerd terwijl u in de volledig scherm weergave modus bent.

◀/▶of▲/▼(Geselecteerd op TOETSCONFIGURATIE menu60)	• Roteert beeld 90 graden met de klok mee of tegen de klok in. Op het moment dat het beeld is geroteerd, zal het geroteerd blijven zelfs als de weergave modus wordt veranderd (duimnagel of slide show weergave). Om het beeld terug te zetten in de originele orientatie, roteer het 360 graden of wis de speellijst van de geheugen kaart. (paragraaf 4.3)• Beweegt het beeld naar voren of achteren.
ENTERAfstandsbedieningINPUTProjector knop	Schakelt naar duimnagel weergave modus.
MENUAfstandsbediening	Geeft het “PRESENTATIE ZONDER PC” menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Het is niet mogelijk de input poort te veranderen met de INPUT knop van de projector terwijl u in duimnagel, slide show of directory weergave modi bent.

• Open het projector-menu voordat u de input port verandert.
• Beelden zouden niet juist kunnen worden weergegeven aan het begin of einde van MP4 bestand weergave.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

Beelden kunnen worden weergegeven bij verschillende groottes.

1) Selecteer "WEERGAVE GROOTTE" in het "PRESENTATIE ZONDER PC" menu.
2) Druk op de ENTER knop van de afstandsbediening of de ▶ knop van de projector.

3) Het "WEERGAVE GROOTTE" menu zal verschijnen.

4) Selecteer uw gewenste weergave grootte.

- WERKELIJK: Geeft het beeld op zijn orginele grootte weer.

Geeft het beeld in het midden van het scherm weer als zijn orginele grootte kleiner is dan de grootte van het scherm. Geeft alleen het midden van het beeld weer als de orginele grootte van het beeld groter is dan de grootte van het scherm.

• NORMAAL: Geeft het gehele beeld op de grootst mogelijke grootte weer, de orginele aspect-ratio van het beeld handhavend.
- VOLLEDIG: Geeft het beeld op de volle grootte van het scherm weer. De aspect-ratio van het beeld zal worden veranderd naar de scherm aspect-ratio.

Animatie bestanden worden altijd gespeeld in VGA modus als hun resolutie groter is dan VGA.

Animatie bestanden worden altijd gespeeld in het midden van het scherm als hun resolutie kleiner is dan VGA.

De ▲/▼/◄/► knoppen kunnen worden geconfigureerd in een van 2

vooringestelde patronen voor duimnagel en directory weergave modi.

1) Selecteer "TOETSCONFIGURATIE" in het "PRESENTATIE ZONDER PC" menu.
2) Druk op de ▶ knop.
3) Het "TOETSCONFIGURATIE" menu zal verschijnen.

4) Selecteer een toetsconfiguratie.

• patroon A : ◀ : roteer links ▶ : roteer rechts
  ▲ : eerder beeld ▼ : volgende beeld
  • patroon B : ◀ : eerder beeld ▶ : volgende beeld
  ▲ : roteer rechts ▼ : roteer links

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

4.2.3. Slide show weergave modus

Slide show weergave modus (Fig.4.2.3) geeft een veranderende series van beelden weer bij de grootte van het gehele scherm.

Om de slide show weergave modus te selecteren, klik op de [SLIDE SHOW] knop in het Web [Remote Control]. De weergave tijd kan worden ingesteld via de speellijst (paragraaf 4.3) of menu.

Fig. 4.2.3 Slide show weergave modus

De volgende acties kunnen worden uitgevoerd terwijl u in de slide show weergave modus bent.

ENTER	Afstandsbediening	Schakelt naar duimnagel weergave modus.
INPUT	Projector knop
MENU	Afstandsbediening	Geeft het “PRESENTATIE ZONDER PC” menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • Het is niet mogelijk de input poort te veranderen met de INPUT knop van de projector terwijl u in duimnagel, slide show of directory weergave modi bent.

• Open het projector-menu voordat u de input port verandert.
• Beelden zullen worden weergegeven als ze zijn opgenomen in de speellijst.
• Beelden die niet opgenomen zijn in de speellijst zullen niet worden getoond in de duimnagel weergave modus (67)
• Als de "START #", "STOP #", "INTERVAL", en "MODUS" zijn ingesteld via het duimnagel menu, zullen deze instellingen een hogere prioriteit hebben dan de speellijst instellingen.
• Schrap het "slidemode.txt" bestand van de directory om de prioriteit te resetten.
• Als "SLIDE SHOW" "MODUS" is ingesteld op "EEN KEER", de laaste slide van de slide show zal op het scherm blijven tot wordt gedrukt op de ENTER knop van de afstandsbediening of op de INPUT knop van de projector.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

Slide show weergave modus kan ook worden geactiveerd via het projector menu. Selecteer "SLIDE SHOW" in het "PRESENTATIE ZONDER PC" menu and druk op de ENTER knop van de afstandsbediening of de ▶ knop op de projector om de slide show te starten.

Slide show weergave opties kunnen worden geconfigureerd via het duimnagel menu op het "DUIMNAGEL" scherm.

1) START # : Stelt het begin van de slide show in.
2) STOP # : Stelt het einde van de slide show in.
3) INTERVAL : Stelt de weergave tijd voor de gehele slide show.
4) MODUS : Selecteer de slide show weergave modus. EEN KEER: Speelt de slide show een keer. EINDELOOS: Herhaalt de slideshow oneindig.
5) SPELEN: Speelt de slide show.

PRESENTATIE ZONDER PC MENU

SLIDE SHOW

START # 2

STOP # 65535

INTERVAL 123S

MODUS EEN KEER

SPELEN

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

4.2.4 Directory weergave modus

Directory weergave modus (Fig.4.2.4) toont een boomstructuurlijst van directories en bestanden, inclusief niet weer te geven bestanden, die worden opgeslagen op de geheugenkaart. Klik de [DIRECTORY] knop in de Web [Remote Control] om te schakelen naar directory weergave modus en de directory boom zal worden weergegeven. Een preview van de huidig geselecteerde beeld bestand is getoond aan de linkerkant bovenin het scherm in directory weergave modus. Voor video en animatie bestanden wordt het initiele raamwerk van het bestand weergegeven als een preview. Geen preview wordt weergegeven voor directories of niet weer te geven files. Weer te geven bestanden kunnen worden gespeeld door te drukken op ENTER als het bestand is geselecteerd.

Selecteren van een directory en drukken op de ENTER knop zal de bestanden in de directory in duimnagel weergave modus weergeven.

Fig. 4.2.4 Directory weergave modus

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

De volgende acties kunnen worden uitgevoerd terwijl u in de directory weergave modus bent.

▲/▼ Bewegen van geselecteerde onderdeel naar boven of beneden.
► Open de gesloten folder.
◄ Sluit de folder.
PAGE UP PAGE DOWN Afstandsbediening	Toon niet weergegeven deel als de boom weergave niet binnen het scherm past.
ENTER Afstandsbediening INPUT Toetsschijf	Speel weer te geven bestand. Terwijl directory is geselecteerd, wordt “DUIMNAGEL” scherm getoond. Het is niet mogelijk om niet wee rte geven bestanden te spelen. Klik “ENTER” tijdens spelen, zodra het terugkeert naar de directory weergave.
MENU Afstandsbediening	Geeft het menu weer.

* Deze acties kunnen niet worden uitgevoerd als het hoofdmenu van de projector wordt weergegeven.

OPMERKING • et is niet mogelijk de input poort te veranderen met de INPUT knop van de projector terwijl u in duimnagel, slide show of directory weergave modi bent.

• Open het projector-menu voordat u de input port verandert.
• Alleen alpha-numerieke karakters kunnen worden gebruikt voor directory en bestand namen.
• Directory weergave modus kan tot 10 lagen van directories tonen. Meer dan 10 lagen van bestanden en directories kunnen niet worden getoond.
  Als er te veel bestanden of directories zijn zullen sommige niet worden weergegeven. Als dit gebeurt schrap sommige van de bestanden of directories van de geheugenkaart.

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

Directory weergave modus kan ook worden geactiveerd via het projector menu. Selecteer "DIRECTORY" in het "PRESENTATIE ZONDER PC" menu en druk op de ENTER knop van de afstandsbediening of de ▶ knop van de projector om naar de directory weergave modus te schakelen.

[Bestand information]

De bestand informatie weergave toont de volgende informatie.

Weer te geven stilstaand beeld bestand

• Bestand format (JPEG, PNG en BMP)
• Tijdstempel (Creatie datum)
• Bestand grootte (Grootte van bestand)
• Beeld grootte (Resolution van bestand)

Weer te geven video bestand

• Bestand format (MP4)
• Tijdstempel (Creatie datum)
• Bestand grootte (Grootte van bestand)
• Video grootte (Resolution van bestand)
• Video tijd (Lengte van video)

Niet weer te geven bestand

• Bestand format (Directory: Directory, Niet weer te geven bestand: BestandFile)
• Tijdstempel (Creatie datum)
• Bestand grootte (Grootte van bestand)

4.2 Gebruik van "PRESENTATIE ZONDER PC" – Geavanceerd – (Vervolg)

4.2.5 "PRESENTATIE ZONDER PC" fout-meldingen

Fout-meldingen worden weergegeven voor specifieke condities in "PRESENTATIE ZONDER PC" modus. Fout-meldingen verschijnen aan de onderkant van het scherm in een blauw gebied.

Fout-melding Details fout Weergave modus
Bestand niet gevonden	Weer te geven bestand bestaat niet.	Volledig scherm weergave en slide show weergave
Illegale Speellijst bestand	Er is een probleem met het speellijst bestand. (Bestand is meer dan 64kB in grootte, meer dan 1022 karakters per zin in bestand of lijnvoeding code slecht functioneren)	Volledig scherm weergave en slide show weergave

4.3 Speellijst

De speellijst is een DOS format text bestand die de volgorde bepaalt waarin stilstaande beeld bestanden or bewegende beeld bestanden zullen worden weergegeven in de duimnagel of slide show weergave modi.

De bestandnaam van de speellijst is [imagelistdir.txt]. Het is gemaakt in een folder als "PRESENTATIE ZONDER PC" modus wordt gebruikt om weer te geven elke directory waarin een speellijst bestand niet bestaat. De speellijst bestand is gemaakt in de weergegeven directory.

OPMERKING • De speellijst kan niet worden overschreven nadat het is gemaakt. Hierdoor, beelden die zijn opgeslagen op de kaart nadat de speellijst is gemaakt zullen niet worden weergegeven. Om de nieuw toegevoegde bestanden te kunnen zien of verwijder de speellijst of voeg de bestanden handmatig toe.

Het speellijst bestand is aan te passen op een PC. Weergave tijd en rotatie informatie voor slide show weergave modus kunnen worden ingesteld in het speellijst bestand. Bovendien, beelden kunnen niet weer te geven worden gemaakt door de regel waarop zij verschijnen uit het speellijst bestand te wissen. Nieuw toegevoegde bestanden kunnen weer te geven worden gemaakt door hun bestand naam en pad toe te voegen aan de speellijst.

[Voorbeeld van toevoegen van beeld bestanden aan de speellijst] (Padnaam/padnaam/.../betand naam, weergave tijd, rotatie informatie)

images/photo1/img001.jpg

images/photo1/img002.jpg, 2000

images/photo1/img003.jpg, 500, rot1

images/photo1/img004.jpg

images/photo1/img005.jpg, 500, rot2

Het nummer na de bestand extensie is de slide show weergave tijd. Het kan worden ingesteld op een waarde tussen 0 en 999900 (ms) in minimum incrementen van 100 ms. Het nummer na de weergave tijd is de rotatie informatie. rot1 roteert het beeld 90 graden met de klom mee, rot2 180 graden en rot3 270 graden. (Als geen rotatie informatie is gespecificeerd of rot0 is gespecificeerd wordt het beeld niet geroteerd.)

Weergave tijd en rotatie informatie zou moeten worden gescheiden met een komma (“,“).

⚠ Opgelet • Het maximale karakters teogestaan op 1 regel van de speellijst is 1024, inclusief regelvoedingen. Als het aantal karakters 1024 overschreidt zal de speellijst ongeldig zijn en een fout veroorzaken.

- De maximale bestand-grootte van de speellijst is 64kB. Als de bestand-grootte 64kB overschreidt zal de speellijst ongeldig zijn.

- De speellijst kan tot 999 beeld bestanden registreren. Als de speellijst 999 bestanden overschreidt is het alleen mogelijk om de eerste 999 bestanden te gebruiken.

- Verwijder de bestaande speellijst om nieuw toegevoegde beelden weer te geven te maken.

4.4 Storing & Waarschuwing Bericht via E-mail

De projector kan automatisch een bericht verzenden naar gespecificeerde e-mail adressen als de projector onderhoud behoeft of een fout is opgetreden.

OPMERKING • Tot vijf e-mail adressen kunnen worden gespecificeerd.

- De projector zou een e-mail niet kunnen verzenden als de projector plotseling voeding verliest.

Mail instellingen

Om de e-mail functie van de projector te gebruiken, gelieve de volgende onderdelen via een web browser te configureren.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om de SMTP Poort te openen.
5) Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Een Netwerk Herstart is vereist nadat de SMTP Poort configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

6) Klik[Mail Settings] en configureer elk onderdeel. Verwijs naar het Mail Settings onderdeel in Configuratie en Bediening van de projector via een web browser voor verdere informatie.
7) Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Klik de [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mail instellingen correct zijn. De volgende mail zal worden gestuurd naar de gespecificeerde adressen.

Onderwerp-regel : Test Mail

Text : Send Test Mail

Mail Settings (Vervolg)

8) Configureer de Storing/Waarschuwing Berichten via E-mail instellingen. Klik [Alert Settings] in het hoofdmenu.
9) Selecteer en configureer elk meling onderdeel. Verwijs naar Alert Settings in Configuratie en Bediening van de projector via een web browser voor verdere informatie.
10) Klik de [Apply] knop om de instellingen te bewaren.

Storing/Waarschuwing e-mails worden als volgt geformat:

Onderwerp-regel :

Text :

Als SNMP is ingeschakeld, kan de projector Storing/Waarschuwing verzenden naar een gespecificeerde PC.

OPMERKING • Het wordt aangeraden dat de SNMP functies worden uitgevoerd door een netwerk beheerder.

- SNMP management software moet worden geinstalleerd op de computer om de projector via SNMP te monitoren.

SNMP instellingen (25)

Configureer de volgende onderdelen via een web browser om SNMP te gebruiken. Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om de SNMP Poort te openen. Stel het IP-adres in om de SNMP Trap te verzenden als een Storing/Waarschuwing optreedt.

OPMERKING • Een Netwerk Herstart is vereist nadat de SNMP Trap configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

5) Klik [Security Settings] in het hoofdmenu.
6) Klik [SNMP] en stel de Gemeenschapnaam in op het scherm dat wordt getoond.

OPMERKING • Een herstart van het Netwerk is vereist nadat de Gemeenschapnaam is veranderd.

- Klik [Network Restart] en configureer de volgende onderdelen.

7) Configureer de instellingen voor Trap transmissie van Storingen/Waarschuwingen. Klik [Alert Settings] in het hoofdmenu en selecteer het te configureren Storing/Waarschuwing onderdeel.
8) Klik het [Enable] selectievakje om de SNMP trap voor Storingen/Waarschuwingen weg te zenden. Maak het [Enable] selectievakje leeg als SNMP trap transmissie niet is vereist.
9) Klik de [Apply] knop om de instellingen te bewaren.

4.6 Bediening van de Projector via Programmering

De projector kan automatisch worden bediend via programmering.

OPMERKING • U kunt de volgende bedieningsacties programmeren: Power ON/OFF, Input Source en Transferred Image Display.

• Er zijn 3 types van Programmering, 1) daily 2) day of the week 3) specific date.
• De prioriteit voor geprogrammeerde acties is als volgt 1) specific date 2) day of the week 3) daily.
• Tot vijf specifieke data zijn beschikbaar voor geprogrammeerde acties.

Prioriteit wordt gegeven aan die met de lagere nummers als meer dan een actie is geprogrammeerd voor dezelfde datum en tijd (bijv., 'Specific day No. 1' heeft prioriteit over 'Specific day No. 2' en zo verder.

- Verzeker u ervan dat de datum en tijd is ingesteld voordat u de programmering acties inschakelt.

(34)Datum/Tijd Instellingen

De Datum/Tijd instelling kan worden aangepast via een web browser.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10] in de adresbalk van de web browser in. Voer de Beheerder ID en Paswoord in en klik [Logon].
2) Klik [Date/Time Settings] in het hoofdmenu en configureer elk onderdeel. Verwijs naar het Date/Time Settings onderdeel in Configuratie en Bediening van de projector via een web browser voor verdere informatie.
3) Klik de [Apply] knop om de instellingen te bewaren.

OPMERKING • Een Netwerk Herstart is vereist nadat de Daylicht Bewaartijd of SNTP configuratie instellingen zijn veranderd.

- De batterij voor de ingebouwde klok zou op kunnen zijn als de klok tijd verliest, zelfs in het geval dat de DATUM EN TIJD juist zijn ingesteld. Vervang de batterij door de instructies voor vervanging van de batterij te volgen.

(Gebruiksaanwijzing - Gebruikershandleiding : Vervanging Interne Klok batterij)

- De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

(32)Schema Instellingen

Schema instellingen kunnen worden geconfigureerd van een web browser.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Schedule Settings] in het hoofdmenu en selecteer het vereiste programmering onderdeel.
4) Klik het [Enable] selectievakje om programmering in te schakelen.
5) Voer de Datum (Month/Day) in voor specifieke datum programmering.
6) Klik [Add] en stel het uur, commando en parameters in en klik [Add This Schedule] als u een commando wilt toevoegen.
7) Klik de [Delete] knop als u een programmering wilt verwijderen.
8) Klik de [Apply] knop om de instellingen te bewaren.

Er zijn drie types van programmering.

1) Daily: Voert een gespecificeerde actie uit op een gespecificeerde tijd elke dag.
2) Sunday \~ Saturday: Voert een gespecificeerde actie uit op een gespecificeerde tijd op een gespecificeerde dag van de week.
3) Specific Date: Voert een gespecificeerde actie uit op een gespecificeerde datum en tijd.

OPMERKING • In de standby modus zal de power-indicator groen knipperen gedurende ong. 3 seconden als tenminste 1 "Power ON" schema is opgeslagen.

- Als de programmering functie is gebruikt, moet het netsnoer zijn verbonden met de projector en het stopcontact en de aan/uit-knop moeten zijn ingeschakeld, [ | ]. De programmering functie werkt niet als de aan/uit-knop is uitgeschakeld, [O] of de stroomonderbreker is uitgeschakeld. De power-indicator zal oranje of groen oplichten als de projector netvoeding ontvangt.

4.7 e-Shot (Stilstaand Beeld Overdracht) Weergave

De projector kan een stilstaand beeld weergeven dat is overgedragen via het netwerk.

e-Shot transmissie vereist een exclusieve applicatie voor uw PC. U kunt het downloaden van de Hitachi web site. Verwijs naar de handleiding van de applicatie voor instructies.

Ondersteunde bestand soorten zijn JPG, BMP en PNG.

4.8 Commando Bediening via het Netwerk

U kunt de projector configureren en bedienen via het netwerk met RS-232C commando's.

Communicatie Poort

De volgende twee poorten zijn toegewezen voor de commando bediening.

TCP #23

TCP #9715

OPMERKING • Commando bediening is niet beschikbaar via communicatie poort (TCP #9716) die wordt gebruikt voor de e-Shot transmissie functie.

Commando Bediening Instellingen (25)

Configureer de volgende onderdelen van een web browser als commando bediening wordt gebruikt.

oorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer [http://192.168.1.10] in de adresbalk van de web browser in.
2) Voer de Beheerder ID en het Paswoord in en klik [Logon].
3) Klik [Port settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om [Network Control Port (Port: 23)] te openen om TCP #23 te gebruiken. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.
5) Klik het [Enable] selectievakje om [Network Control Port (Port: 9715)] te openen om TCP #9715 te gebruiken. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.
6) Klik de [Apply] knop om de instellingen te bewaren.

Commando Bediening Instellingen (Vervolg)

Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.

7) Klik [Security Settings] in het hoofdmenu.
8) Klik [Network Control] en voer het gewenst verificatie paswoord in. * Zie OPMERKING1.
9) Klik de [Apply] knop om de instellingen te bewaren. * Zie OPMERKING2.

OPMERKING1 • Het Verificatie Paswoord zal hetzelfde zijn voor [Network Control Port1 (Port: 23)], [Network Control Port2 (Port: 9715)], en [Image Transfer Port (Port: 9716)].

OPMERKING2 • De nieuwe configuratie instellingen zijn geactiveerd na het herstarten van het netwerk. Herstart het netwerk als bepaalde configuratie instellingen zijn veranderd. De netwerk connectie kan worden herstart met [Network Restart] in het hoofdmenu.

Commando format

Commando formatten verschillen tussen verschillende communicatiepoorten.

TCP #23

U kunt de RS-232C commando's gebruiken zonder enige veranderingen. De antwoord data format is hetzelfde als de RS-232C commando's. Echter, het volgende antwoord zal worden teruggezonden in het geval van verificatie storing als verificatie is ingeschakeld.

Antwoord	Fout code
0x1F	0x04	0x00

TCP #9715

Verzend Data format

Het volgende formatteren is toegevoegd aan de Header (0x02), Data lengte (0x0D), Checksum (1 bit) en Connectie ID (1 bit) van de RS-232C commando's.

Header	Data lengte	RS-232C commando	Checksum	Connectie ID
0x02	0x0D 13 bits 1 bit 1 bit

Header→0x02, Vast

Data lengte→ RS-232C commando's bit lengte (0x0D, Vast)

RS-232C commando→ RS-232C commando's die beginnen met 0xBE 0xEF (13 bits)

Checksum→ Dit is de waarde om nul te maken bij toevoeging van de lagere 8 bits van de header tot de checksum.

Connectie ID→ Willekeurige waarde van 0 tot 255 (Deze waarde wordt toegevoegd aan de antwoord data)

Antwoord Data format

De connectie ID (de data is hetzelfde als de connectie ID data van de verzenden data format) is toegevoegd aan de RS-232C commando's antwoord data.

Antwoord	Connecte ID
0x06	1 byte

Antwoord	Connecte ID
0x15	1 byte

Antwoord	Fout code	Connecte ID
0x1C	2 bytes 1 byte

Antwoord	Data	Connecte ID
0x1D	2 bytes 1 byte

Antwoord	Status code	Connecte ID
0x1F	2 bytes 1 byte

Antwoord	Verificatie Fout code			Connecte ID
0x1F	0x04	0x00	1 byte

Automatische Connectie Onderbreking

De TCP connectie zal automatisch worden ontkoppeld nadat er geen communicatie is voor 30 seconden na tot stand te zijn gebracht.

Verificatie

De projector accepteert geen commando's zonder verificatie succes als verificatie is ingeschakeld. De projector gebruikt een challenge antwoord type verificatie met een MD5 (Message Digest 5) algorithme.

Als de projector een LAN gebruikt, zal een willekeurige acht bits worden teruggegeven als de verificatie is ingeschakeld. Verbindt deze ontvangen 8 bits en het verificatie paswoord en voer met deze data het MD5 algorithme uit en voeg dit toe aan de voorkant van te verzenden de commando's.

Volgend is een voorbeeld als het legitimatie paswoord is ingesteld op "paswoord" en de willekeurige acht bits zijn "a572f60c".

1) Selecteer de projector.
2) Ontvang de willekeurige acht bits "a572f60c" van de projector.
3) Verbind de willekeurige acht bits "a572f60c" en het legitimatie paswoord "paswoord" en het wordt "a572f60cpassword".
4) Voer met deze verbinding "a572f60cpassword" het MD5 algorithm uit. Het zal zijn "e3d97429adffa11bce1f7275813d4bde".
5) Voeg deze "e3d97429adffa11bce1f7275813d4bde" voor de commando's en zend de data.
Verzend "e3d97429adffa11bce1f7275813d4bde"+commando.
6) Als de zenddata correct is, zal de commando worden uitgevoerd en de antwoorddata zal worden teruggestuurd. Anders, zal een verificatiefout worden teruggestuurd.

1. Storingen verhelpen

Probleem Waarschijnlijke Oorzaak Dingen om te Controleren				Referentie Pagina Nummer
Geen beeld			De projector is niet aangezet.	Is de lamp van de projector aan?
			De ingangsbron van de projector is niet geschakeld naar MIU.	Is de projector geschakeld naar MIU?
Anders- Informatie van de projector naar de PC is niet correct of incomplete- De projector reageert niet- Beeld op het scherm is bevoren			Communicatie tussen de projector en PC werkt niet correct.De MIU functie van de projector werkt niet correct.	Probeer "MIU HERSTART" te gebruiken in "MIU" in het "SPEC.INST.W." menu.
Draadloos / Bedraad	"LIVE MODUS"	De projector waar u een verbinding mee wilt maken is niet gevonden in de lijst van beschikbare projectoren	De netwerk instellingne van de PC en/of projector zijn niet correct geconfigureerd.	Controleer de netwerk instellingen van zowel de PC als de projector. Als u de instellingen van de projector verandert, schakel de netvoeding van de projector uit en doe het dan opnieuw aan.Als u de projector alleen in STANDBY stroom modus zet en dan opnieuw aan, zouden de nieuwe instellingen niet van kracht worden.
			Zwak radio signaal	Beweeg de PC en projector dichter bij elkaar.Radiogolven zullen niet gaan door beton of metaal (stalen deuren, etc.).
		Kan niet communiceren	De Projector is niet in "LIVE MODUS".	Controleer de modus in het "MIU" menu om er zeker van te zijn dat het in de juiste modus is.

Probleem Waarschijnlijke Oorzaak Dingen om te Controleren					Referentie Pagina Nummer
Draadloos / Bedraad	"LIVE MODUS"	Het geprojecteerde beeld is erg langzaam vergeleken met dat van de PC.	De projector kan niet dynamische beelden zoals PowerPoint® animaties bij volledige snelheid weergeven.	Probeer het vastzetten resultaat prioriteitsniveau te verhogen Het zou de snelheid een beetje kunnen verbeteren.	48
			De compressie ratio die wordt gebruikt voor overzenden van beelden is te laag.	Probeer de beeld compressie in te stellen op “Rough”. De resolutie zal vallen in kwaliteit, maar het zou kunnen helpen om de snelheid te verbeteren.	49
		Veel interferentie in de beelden	De compressie ratio die wordt gebruikt voor overzenden van beelden is te hoog.	Probeer de beeld compressie in te stellen op “Fine”. • U kunt een val in snelheid ervaren.	49
		Twee cursors verschijnen	Zowel de cursor van de PC als projector worden op hetzelfde moment weergegeven.	Schakel de optie “Cursor Emulation” in “MIU Live Viewer” uit.	48
		Geen cursor verschijnt	Sommige PCs geven geen cursor weer in “MIU Live Viewer”.	Schakel de optie “Cursor Emulation” in “MIU Live Viewer” in.	48
ZONDER PC	Geen informatie wordt getoond nadat het massageheugen apparaat is ingesteld op weergave of directory weergave modi.		De modus instelling is niet vernieuwd nadat de het apparaat is ingesteld.	Selecteer of duimnagel of directory modi opnieuw, of geef opnieuw het “PRESENTATIE ZONDER PC ” menu weer.	53, 63
Draadloos	Kan niet communiceren		De SDIO Wi-Fi LAN kaart is niet geplaatst in de projector of de SD Geheugenkaart zit er nog steeds in.	Plaats de SDIO Wi-Fi LAN kaart die geleverd werd met uw in de SD sleuf.	*16
			There is een andere projector dichtbij met dezelfde draadloze instelling.	Probeer de SSID en het IP-adres te veranderen.	24 *54
Vaste LAN	Kan niet communiceren		De PC en/of netwerk instellingen van de projector zijn niet juist geconfigureerd.	Controleer zowel de PC als de netwerk instellingen van de projector.	11-13
			De SDIO Wi-Fi LAN kaart zit in de projector.	Verwijder de SDIO Wi-Fi LAN kaart uit de projector (u kunt niet zowel een draadloze als vaste LAN verbinding op hezelfde moment gebruiken).	*16

* Gebruiksaanwijzing - Gebruikershandleiding

1. Specifications

Onderdeel Specificaties
Product name Liquide crystal projector
Bestand format JPEG, PNG, BMP en MPEG4
Bedieningssoftware Toegewezen PC applicatie en Web browser
Corresponderend protocol	TCP/IP, DHCP client and HTTP server
Firmware BS μITORN4.0 compliance
Netwerk	Draadloze LAN (IEEE802.11g)(AD-HOC en INFRASTRUCTURE modi)Ethernet (100Base-TX/10Base-T)
Veiligheid WEP(64/128bit), WPA-PSK/PSK2(TKIP/AES), SSID
PC applicatie operationele omgeving	BS: Windows® XP Home Edition/ ProfessionalWindows® 2000 ProfessioneelCPU: Pentium III 600MHz of meer is suggested.Grootte geheugen: 64M bytes of meer128M bytes of meer voor XPGraphic I/F: DirectX 6.1 of laterVideo RAM: 4MB vereist (8MB aanbevolen)HDD: 10MBCD-ROM driveWeb browser: Internet Explorer 5.5 of later
SD kaart SD kaart (Ondersteunde kaarten zijn nog niet bevestigd.)
Draadloze LAN kaart C-guys SD-Link11g
USB	USB1.1 host massa opslag klasse SBC/BOT typeDe volgende USB geheuges kunnen niet worden gelezen/geschreven.- USB flash geheugen- USB kaart lezer(Ondersteunde kaarten zijn nog niet bevestigd.)

Als er zich een probleem voordoet met de uitrusting, verwijs eerst naar de "Storingen verhelpen" (80) paragraaf en loop door de aangegeven controlles. Als dit het probleem niet oplost, neem contact op met uw dealer of service bedrijf. Zij zullen u vertellen welke garantie-condities van toepassing zijn.

Projector

CP-X268A
