Producttype	Digitale piano
Merk	Casio
Model	PX-720C
Toetsen	88 gewogen hamertoetsen (Piano Touch-response)
Aanraakgevoeligheid	3 niveaus + uit
Geluidsbron	AHL (Acoustic & Hybrid)
Polyfonie (max.)	128 noten
Aantal tonen	18 ingebouwde tonen
Ritmes	120 vooraf ingestelde ritmes
Effecten	Nagalm (4 types), Chorus, DSP
Demo-nummers	10
Connectiviteit	USB Type B, 2 hoofdtelefoonuitgangen (6,3 mm), pedaalaansluiting, audio-ingang/uitgang
Luidsprekers	2 x 20 W (13 cm x 6 cm ovalen)
Voeding	Netadapter (AD-A12150LW)
Stroomverbruik	18 W
Automatische uitschakeling	Na ca. 4 uur zonder activiteit
Afmetingen (B x H x D)	1.322 x 759 x 286 mm (met standaard kast)
Gewicht	37 kg (met standaard kast)
Accessoires	Netadapter, partituurstandaard, sustainpedaal, handleiding
Repareerbaarheid	Reserveonderdelen beschikbaar via erkende servicecentra

Veelgestelde vragen - PX-720C CASIO

Hoe zet ik de Casio PX-720C aan?

Kan ik een koptelefoon aansluiten?

Welke soorten toetsenbordgevoeligheid zijn er?

Kan ik de PX-720C aansluiten op een computer?

Hoeveel tonen heeft de PX-720C?

Hoe kan ik de transpositie instellen?

Werkt de automatische uitschakeling?

Hoe reinig ik het toetsenbord?

Waar kan ik reserveonderdelen krijgen?

Hoe sluit ik een sustainpedaal aan?

GEBRUIKSAANWIJZING PX-720C CASIO

Bewaar a.u.b. alle informatie voor eventueel latere naslag.

Veiligheidsvoorzorgsmaatregelen

Zorg er voor eerst aandachtig de

"Voorzorgsmaatregelen ten behoeve van de veiligheid" te lezen voordat u de piano probeert te gebruiken.

Belangrijk!

Merk a.u.b. de volgende belangrijke informatie op alvorens dit product te gebruiken.

• Voordat u de los verkrijgbare AD-12 netadapter in gebruik neemt dient u eerst te controleren dat hij niet beschadigd is. Check het netsnoer zorgvuldig op breuken, barsten, ontblootte bedrading en andere ernstige beschadigingen. Laat kinderen nooit een netadapter gebruiken die ernstig beschadigd is.
• Dit product is niet bedoeld voor kinderen onder drie jaar.
• Gebruik enkel de CASIO AD-12 netadapter.
• De netadapter is geen stuk speelgoed.
• Haal de netadapter altijd uit het stopcontact voordat u dit product schoon maakt.

Dit merkteken is alleen van toepassing in de landen binnen de EU.

Manufacturer: CASIO COMPUTER CO.,LTD. 6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Monteren van de standaard......D-24

Uitpakken...... D-24

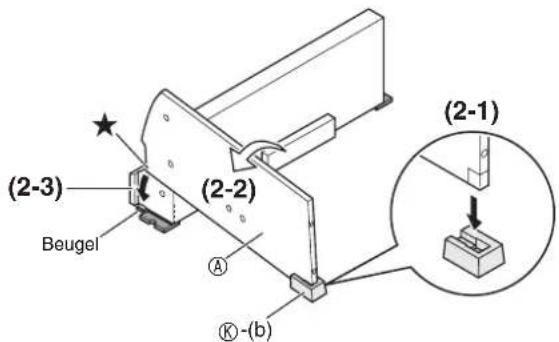

Monteren van de standaard....D-24

Aansluiten van de snoeren....D-29

Installeren van de bladmuziekstandaard......D-29

Algemene gids ...... D-2

TONE/SETTING toets ...... D-3

Het opslaan van instellingen en het gebruiken van de bedieningsvergrendeling...... D-3

Gebruiken van een netadapter ...... D-4

Aansluitingen ...... D-5

Aansluiten van de hoofdtelefoon D-5

Aansluiten van geluidsapparatuur of een versterker.... D-5

Meegeleverde en los verkrijgbare accessoires...... D-5

Spelen met verschillende tonen..... D-6

Selecteren en spelen van een toon ....D-6

Bijstellen van de helderheid van een toon ...... D-8

Lagen van twee tonen aanbrengen .... D-8

Gebruiken van effecten...... D-9

Gebruiken van de pedalen van de digitale piano...... D-9

Gebruiken van de metronoom ....D-10

Spelen van een pianoduet .... D-11

Weergeven van ingebouwde melodieën .... D-12

Weergeven van alle ingebouwde melodieën ..... D-12

Weergeven van een specifieke melodie in de muziekbibliotheek D-12

Oefenen met een melodie uit de muziekbibliotheek D-13

Opnemen en weergeven ...... D-14

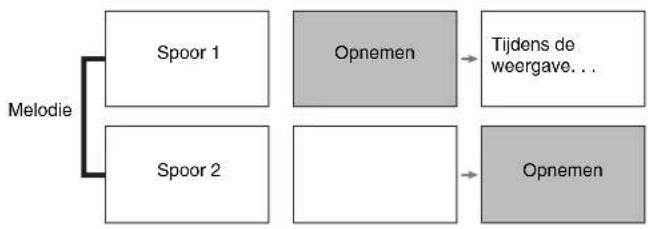

Sporen D-14

Opnemen op een specifiek spoor van een melodie .... D-15

Opnemen op een spoor terwijl u naar de weergave luistert van het andere spoor .... D-16

Weergeven van het geheugen van de digitale piano.... D-16

Wissen van opgenomen data .... D-17

Configureren van instellingen met het toetsenbord ...... D-18

Instellingen configureren met het toetsenbord .....D-18

Klaviertoetsen die gebruikt worden voor het configureren van instellingen ....D-19

Parameterlijst ....D-20

Toonselectie ....D-20

Helderheid (BRILLIANCE) ......D-20

Melodieselectie (SONG SELECT) .....D-20

Tempo (TEMPO) ......D-20

Maatslag van de metronoom (METRONOME BEAT)......D-20

Volume van de melodie ....D-20

Volume van de metronoom....D-20

Aanslagvolume (TOUCH RESPONSE) .....D-21

Klaviertoets (Transponeren) ......D-21

Stemmen van het keyboard (Stemmen) ......D-21

Zendkanaal ....D-22

Lokale sturing D-22

Bedieningspieptoon ....D-22

Terug ....D-22

Bedieningsvergrendeling ....D-22

Aansluiten op de MIDI aansluiting....D-23

Referentie D-30

Oplossen van moeilijkheden......D-30

Bedieningsvoorzorgsmaatregelen......D-32

Appendix...... A-1

Toonlijst...... A-1

Melodielijst A-1

MIDI Implementation Chart

Merk- en productnamen die in deze gebruiksaanwijzing worden gebruikt kunnen geregistreerde handelsmerken van anderen zijn.

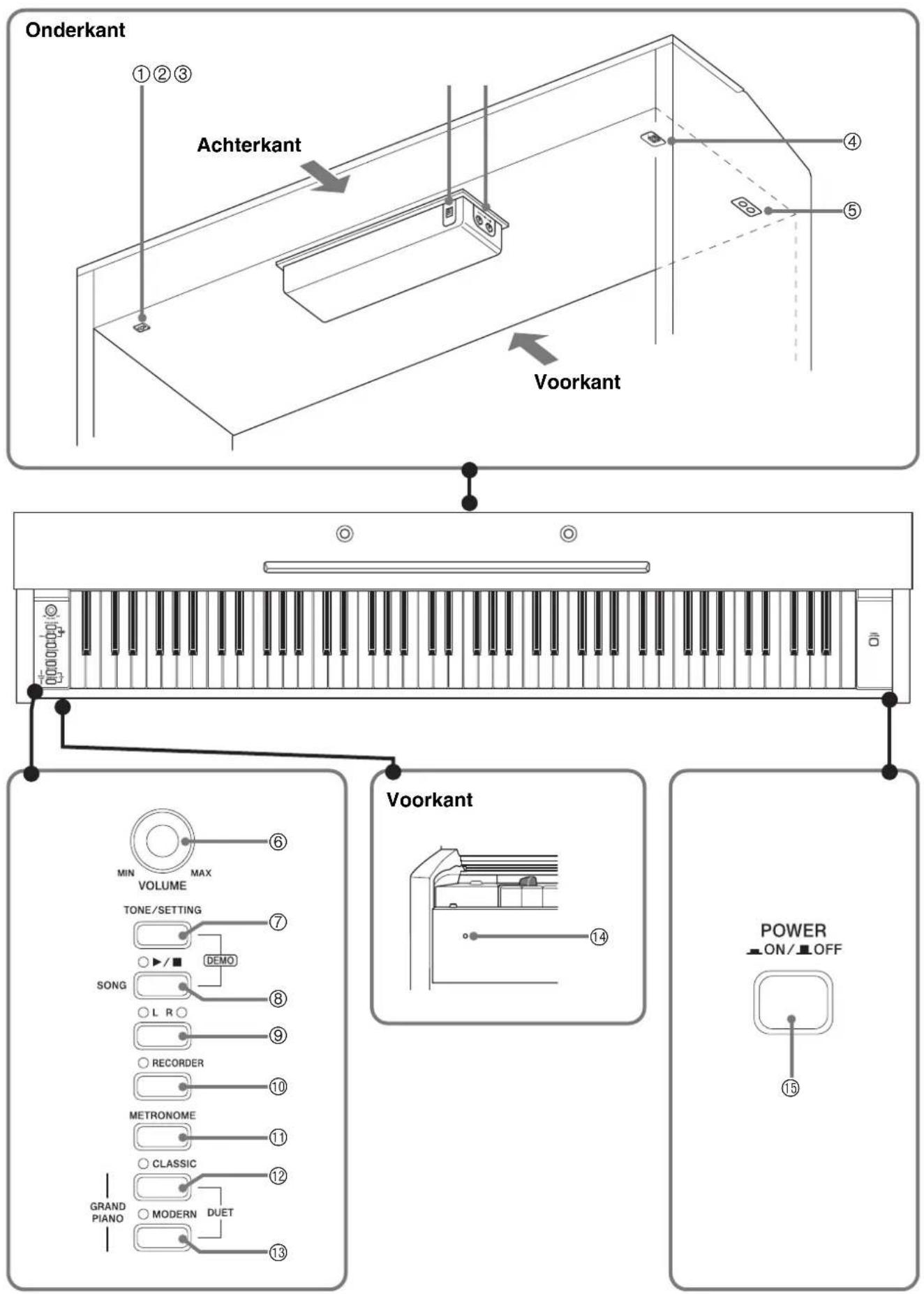

Algemene gids

LET OP

- Let er op dat het deksel volledig open staat wanneer u op het toetsenbord speelt. Als het deksel gedeeltelijk open staat kan het onverwacht dichtklappen waardoor u uw vingers kunt bezeren.

OPMERKING

- De hier aangegeven namen worden altijd vetgedrukt weergegeven wanneer ze in de tekst van deze gebruiksaanwijzing verschijnen.

① Pedaalaansluiting

② 12V gelijkstroomaansluiting (DC 12V)

③ Midi ingangs-/uitgangsaansluitingen (MIDI OUT/IN)

④ Luidsprekeraansluiting

⑤ Hoofdtelefoonaansluiting (PHONES)

⑥ Volumeregelaar (VOLUME)

⑦ Toon/instelling toets (TONE/SETTING)

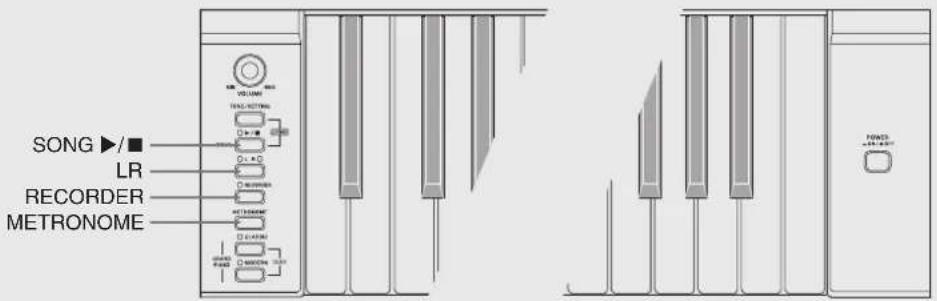

⑧ ▶■ melodietoets (SONG ▶/■)

⑨ LR toets (LR)

⑩ Recordertoets (RECORDER)

⑪ Metronoomtoets (METRONOME)

⑫ Klassieke vleugeltoets (GRAND PIANO (CLASSIC))

⑬ Moderne vleugeltoets (GRAND PIANO (MODERN))

⑭ Spanningindicator

⑮ Spanningtoets (POWER)

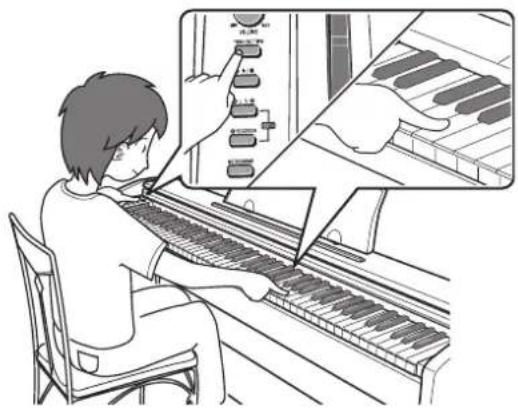

TONE/SETTING toets

De TONE/SETTING toets wordt gebruikt bij het configureren van een aantal verschillende instellingen van de digitale piano. Hieronder volgen de basisbedieningen van de TONE/SETTING toets.

- Houd om een instelling te veranderen de TONE/SETTING toets ingedrukt terwijl u op de klaviertoets drukt waaraan de instelling die u wilt selecteren toegewezen is.

Er is een bedieningsbevestigingstoon te horen telkens wanneer u een klaviertoets aanslaat om een instelling te configureren.

Voorbeeld:"Selecteren van een toon d.m.v. de klaviertoetsen" op pagina D-7.

- Zie "Configureren van instellingen met het toetsenbord" op pagina D-18 voor details aangaande de bediening en de instellingen.

Het opslaan van instellingen en het gebruiken van de bedieningsvergrendeling

Uw digitale piano stelt u in staat om de huidige instellingen op te slaan en de toetsen te vergrendelen ter bescherming tegen bedieningsfouten. Zie "Parameterlijst" op pagina D-20 voor details.

Stopcontact

Uw digitale piano werkt op de spanning van het lichtnet. Vergeet niet de spanning uit te schakelen wanneer u de digitale piano niet gebruikt.

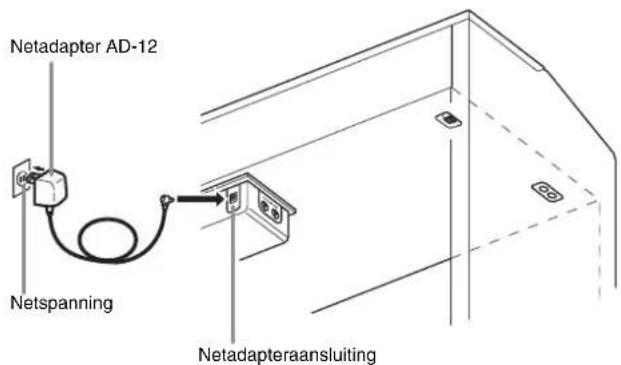

Gebruiken van een netadapter

Gebruik enkel de netadapter die gespecificeerd is voor het gebruik met deze digitale piano.

Gespecificeerde netadapter: AD-12

Onderkant

Merk de volgende belangrijke voorzorgsmaatregelen op om schade aan het netsnoer te voorkomen.

Tijdens het gebruik

• Trek nooit met geweld aan het snoer.
• Trek nooit herhaaldelijk aan het snoer.
• Draai het snoer nooit rond vlakbij de stekker of de aansluiting.
• Het netsnoer mag tijdens het gebruik niet strak gespannen staan.

Wanneer de piano wordt verplaatst

- Vergeet nooit de netadapter uit het stopcontact te trekken voordat u de digitale piano verplaatst.

Tijdens opslag

- Maak lussen in en een bundeltje van het netsnoer maar wind het snoer nooit om de netadapter.

BELANGRIJK!

• Vergeet niet de digitale piano uit te schakelen voordat u de netadapter in het stopcontact steekt of hem er uit trekt.
• De netadapter wordt warm na langdurig gebruik. Dit is normaal en duidt niet op een storing of defect.

BELANGRIJK!

- Stel het volume altijd in op een laag niveau d.m.v. de VOLUME regelaar telkens wanneer u iets aan gaat sluiten op de digitale piano. Stel het volume in op het gewenste niveau nadat u de aansluiting tot stand gebracht heeft.

Aansluiten van de hoofdtelefoon

Onderkant

Sluit de los verkrijgbare hoofdtelefoon aan op de PHONES aansluiting. Door de hoofdtelefoon aan te sluiten op de PHONES aansluiting wordt de weergave van de luidsprekers uitgeschakeld wat betekent dat u zelfs midden in de nacht kunt oefenen zonder de buren wakker te houden. Om uw gehoor te beschermen moet u er op letten dat het volumeniveau niet te hoog staat wanneer u de hoofdtelefoon gebruikt.

OPMERKING

- Let er op dat u de stekker van de hoofdtelefoon zover mogelijk in de PHONES aansluiting steekt. Als u dat niet doet, kunt u het geluid mogelijk van slechts één van beide kanten van de hoofdtelefoon horen.

Aansluiten van geluidsapparatuur of een versterker

U kunt geluidsapparatuur of een versterker aansluiten op de digitale piano en het geluid dan via externe luidsprekers weergeven om een krachtiger geluid van een betere kwaliteit te verkrijgen.

Aansluiten van geluidsapparatuur (Afbeelding ①)

Breng de aansluitingen m.b.v. in de handel verkrijgbare aansluitsnoeren (standaardstekker × 1, penstekker × 2) tot stand zoals aangegeven in Afbeelding ①. Ler er op dat het uiteinde van het snoer die u aansluit op de de digitale piano een standaard stereostekker is. Bij het gebruik van een standaard monostekker wordt slechts één van de twee stereo kanalen afgegeven. Gewoonlijk dient u de ingangskeuzeschakelaar van de geluidsapparatuur in te stellen op de aansluiting waarop de digitale piano aangesloten is (AUX IN, enz.). Stel het volume in d.m.v. de VOLUME regelaar van de digitale piano.

Aansluiten van een geluidsversterker (Afbeelding ②)

Sluit het aansluitsnoer* aan op een van de types versterkers die weergegeven worden in Afbeelding ②. Stel het volume in d.m.v. de VOLUME regelaar van de digitale piano.

* Digitale Piano: Stereo standaardstekker Versterker: Voert de signalen in voor het linker- en het rechterkanaal. Door één van beide stekkers niet aan te sluiten wordt slechts één van de twee stereo kanalen afgegeven.

Meegeleverde en los verkrijgbare accessoires

Gebruik enkel accessoires die gespecificeerd zijn voor het gebruik met deze digitale piano.

Het gebruik van niet erkende accessoires kan het gevaar op brand, elektrische schok en persoonlijk letsel met zich meebrengen.

Spelen met verschillende tonen

Selecteren en spelen van een toon

Deze digitale piano heeft 11 ingebouwde melodieën.

*U kunt deze tonen selecteren d.m.v. de

klaviertoetsen. De naam van de toon die toegewezen is aan elke klaviertoets is boven de toets vermeld.

Zie "Selecteren van een toon d.m.v. de klaviertoetsen" op pagina D-7 voor details aangaande deze tonen.

1. Druk op de POWER toets om de digitale piano in te schakelen.

BELANGRIJK!

- Wanneer u de piano inschakelt, wordt de spanning ingeschakeld om het systeem te initialiseren. Tijdens het initialiseren van het systeem knippert de LR toets gedurende ongeveer zes seconden om u te laten weten dat systeeminitialisatie plaats aan het vinden is.

1. Selecteer de gewenste toon.

2. Druk op een van de GRAND PIANO toetsen om te kiezen tussen een moderne klank (MODERN) of een klassieke klank (CLASSIC).

3. Er licht een indicator op boven de op dat moment geselecteerde toets.

4. Zie "Selecteren van een toon d.m.v. de klaviertoetsen" op pagina D-7 voor meer informatie betreffende het selecteren van andere tonen.

5. Stel het volumeniveau bij d.m.v. de VOLUME regelaar.

6. Probeer iets te spelen op de digitale piano.

OPMERKING

- Vleugeltonen (MODERN, CLASSIC) Uw digitale piano heeft in het totaal 11 ingebouwde melodieën. De MODERN en CLASSIC tonen zijn in stereo bemonsterde tonen (sampling tonen) die geselecteerd kunnen worden d.m.v. de GRAND PIANO toetsen. Probeer de GRAND PIANO tonen eens te gebruiken om bekend te raken met de gedistingeerde klanken en karakteristieken.

Toonnaam Karakteristieken
MODERN (modern)	Deze toon voorziet in heldere en harde vleugelklanken. Het volume en de klankkleur van deze toon reageert onmiddellijk op verschillen in de druk op de klaviertoetsen en heeft een relatief sterke nagalm. Deze toon is een goede keus voor een dynamisch en levendig spel.
CLASSIC (klassiek)	Dit is een natuurlijke pianotoon die goed lijkt op het geluid van een akoestische vleugel. Hoewel de nagalm en de andere effecten tot een minimum zijn gehouden wordt daardoor zojuist de invloed van de pianopedalen (akoestische resonantie) groter, voor een fijngevoeligere muzikale expressie. Deze toon is een goede keus voor lessen en oefensessies.

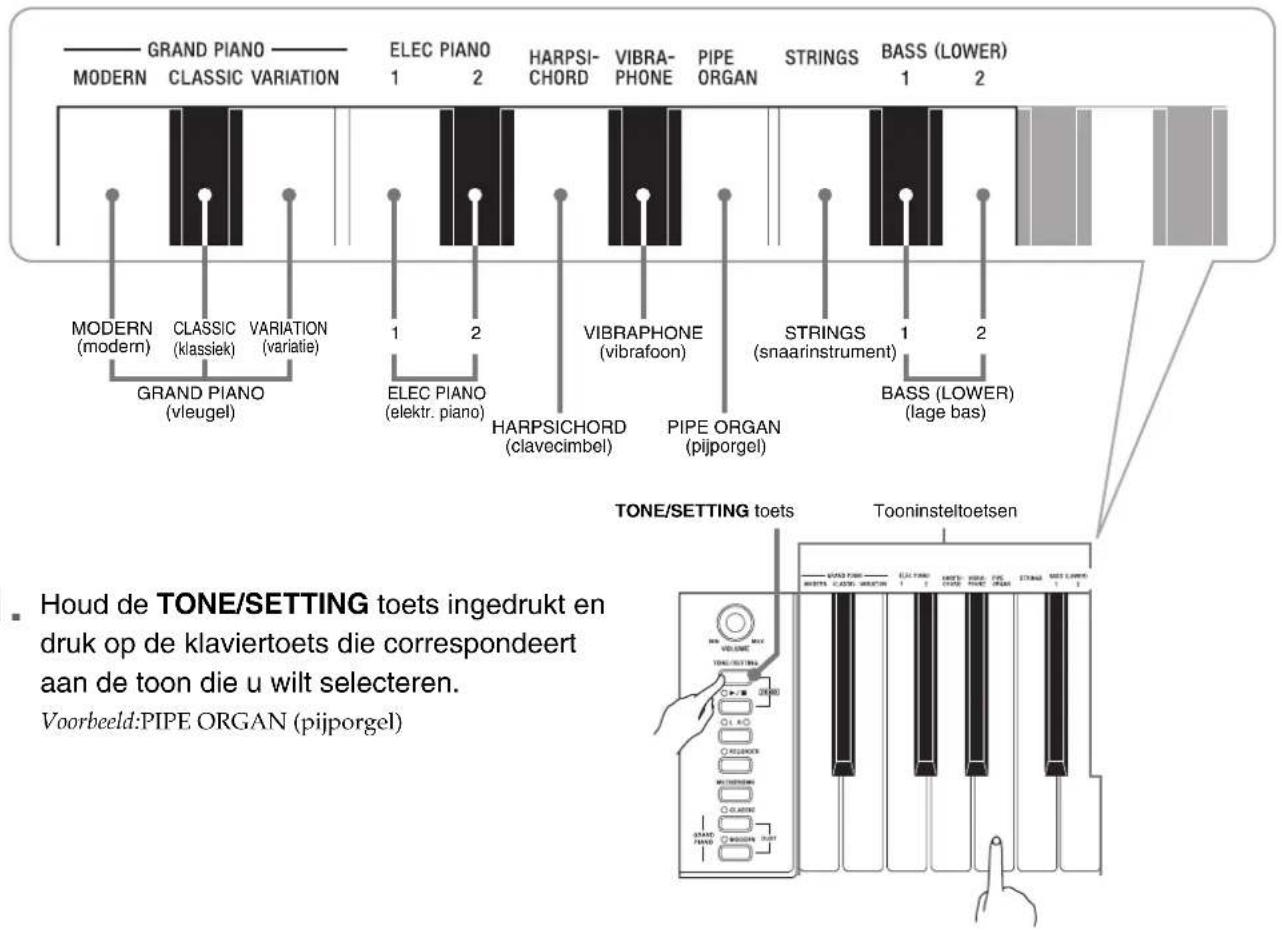

Selecteren van een toon d.m.v. de klaviertoetsen

Door een van de twee bastonen (BASS 1, BASS 2) te selecteren aan de rechterkant van de tooninsteltoetsen in stap 1 van de bovenstaande procedure wordt de geselecteerde bastoon toegewezen aan het lage bereik (linker kant) van het toetsenbord. Aan het hoge bereik (rechter kant) wordt de toon toegewezen die geselecteerd was toen u op de BASS 1 of BASS 2 toets drukte.

- De BASS 1 en BASS 2 toetsen laten u het toetsenbord in twee stukken splitsen met twee verschillende tonen.

OPMERKING

• Selecteer een andere toon dan BASS 1 of BASS 2 om opnieuw een enkele toon te verkrijgen bij het toetsenbord.
• U kunt BASS 1 of BASS 2 niet selecteren bij het opnemen naar Spoor 2.

Bijstellen van de helderheid van een toon

1. Houd de TONE/SETTING toets ingedrukt en stel tegelijkertijd de helderheidswaarde in d.m.v. de BRILLIANCE toetsen binnen het bereik lopende van -3 tot en met 3.

Voor dit type geluid:	Druk op deze klaviertoets:
Milder en teder	▼
Helderder en scherper	▲

OPMERKING

- Druk tegelijkertijd op ▼ en ▲ om de toon terug te stellen op de oorspronkelijke instelling.

Lagen van twee tonen aanbrengen

Volg de volgende procedure om lagen van twee tonen aan te brengen zodat die op hetzelfde moment klinken.

1. Houd de TONE/SETTING toets ingedrukt en druk op de klaviertoetsen die corresponderen aan de twee tonen die u wilt gebruiken voor het maken van lagen.

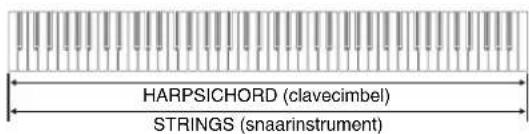

Voorbeeld: Om lagen te maken met HARPSICHORD en STRINGS.

1. Om de lagen van het toetsenbord ongedaan te maken, selecteer een andere toon door op de GRAND PIANO toets te drukken of door de procedure onder "Selecteren van een toon d.m.v. de klaviertoetsen" (pagina D-7) te volgen.

OPMERKING

• U kunt de GRAND PIANO toetsen (MODERN, CLASSIC) niet gebruiken bij het maken van lagen van twee tonen.
• U kunt met de BASS 1 of BASS 2 toon geen lagen maken met een andere toon.
• U kunt debewerking voor het maken van lagen niet uitvoeren bij het opnemen naar Spoor 2.

Gebruiken van effecten

Reverb. . . . Nagalm laat uw noten resoneren.

Chorus ... Zweving voegt meer ruimtelijkheid toe aan uw noten.

Configureren van de instellingen van de nagalm- en zwevingeffecten

1. Houd de TONE/SETTING toets ingedrukt en druk op de REVERB of CHORUS klaviertoets.

Voorbeeld:Selecteren van Nagalm 4

• Nagalmwaarde

Om dit te doen: Selecteer deze instelling:
Nagalmuitschakelen	OFF (Uit)
Nagalminschakelen	1: Kamer (room)2: Kleine zaal (Small Hall)3: Grote zaal (Large Hall)4: Stadium

- Zwevingwaarde

Om dit te doen: Selecteer deze instelling:
Zwevinguitschakelen	OFF (Uit)
Zwevinginschakelen	1: Lichte zweving(Light Chorus)2: Middelmatige zweving(Medium Chorus)3: Diepe zweving(Deep Chorus)4: Flanger (suisend effect)

Gebruiken van de pedalen van de digitale piano

Uw digitale piano is uitgevoerd met drie pedalen: demppedaal, zacht pedaal en sostenuto pedaal

Pedaalfuncties

• Demppedaal

Door het demppedaal in te trappen tijdens het spelen zullen de noten die u aanslaat voor een bijzonder lange tijd blijven nagalmen.

- Door dit pedaal tijdens de GRAND PIANO toon (MODERN, CLASSIC, VARIATION) in te trappen zullen de noten nagalmen (akoestische resonantie) op dezelfde wijze als het demppedaal van een akoestische vleugel. Het halverwege intrappen (gedeeltelijk intrappen) van het pedaal wordt ook ondersteund.

- Zacht pedaal

Door op dit pedaal te trappen tijdens het spelen worden de op het toetsenbord aangeslagen noten onderdrukt na het intrappen van het pedaal waardoor de noten zachter klinken.

- Sostenuto pedaal

Alleen de noten van de toetsen die aangeslagen zijn op het moment van het intrappen van dit pedaal worden aangehouden totdat het pedaal wordt losgelaten.

Gebruiken van de metronoom

1. Druk op de METRONOME toets.

• Hierdoor start de metronoom.
- De indicator boven de SONG ▶/■ toets knippert in het tempo van de maatslag van de metronoom.

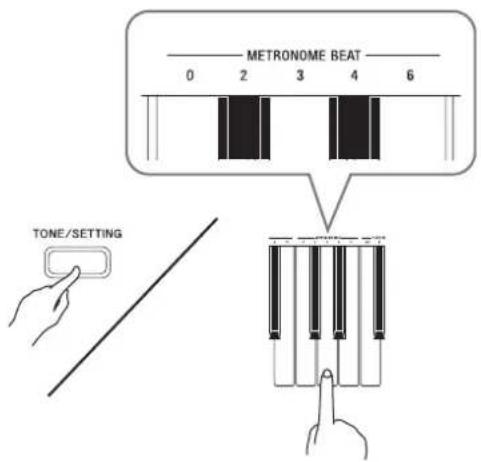

2. Houd om de maatslag te veranderen de TONE/SETTING toets ingedrukt terwijl u op de METRONOME BEAT toetsen drukt om een instelling te selecteren voor de maatslag.

- U kunt een maatslagwaarde van 0, 2, 3, 4 of 6 specificeren als de maatslag. Door 0 te specificeren als de instelling wordt een gewone klik weergegeven zonder klokgelui. Met deze instelling kunt u oefenen met een vaste maatslag.

3. Houd de TONE/SETTING toets ingedrukt en gebruik de TEMPO toetsen om een tempowaarde te specificeren binnen het bereik lopende van 20 tot en met 255 maatslagen per minuut.

• Telkens bij indrukken van de + of - toets wordt de tempowaarde met 1 verhoogd of verlaagd.
• U kunt een specifieke waarde invoeren d.m.v. de waarde invoertoetsen (0 tot en met 9). Zorg er voor de drie cijfers allemaal in te voeren.
  Voorbeeld: Druk op de toetsen 0, 9 en 6 om "96" in te voeren.

4. Druk op de METRONOME toets of op de SONG ▶/■ toets om de metronoom uit te schakelen.

OPMERKING

- Druk in stap 3 tegelijkertijd op de + en – toetsen om de instelling voor het tempo terug te stellen op het oorspronkelijke tempo van de momenteel geselecteerde melodie van de muziekbibliotheek. Door tegelijkertijd op + en – te drukken wordt de waarde van het tempo teruggesteld op 120.

Om het metronoomvolume in te stellen

OPMERKING

- U kunt de volgende procedure op elk moment uitvoeren ongeacht of de metronoom klinkt of niet.

1. Houd de TONE/SETTING toets ingedrukt en stel tegelijkertijd d.m.v. de METRONOME VOLUME toetsen een volumewaarde in binnen het bereik lopende van 0 tot en met 42.

• Zie "Klaviertoetsen die gebruikt worden voor het configureren van instellingen" op pagina D-19 voor details aangaande het gebruiken van de klaviertoetsen voor het maken van instellingen.
• Telkens bij indrukken van de ▼ of ▲ toets wordt de waarde van het metronoomvolume met 1 verhoogd of verlaagd.

OPMERKING

- Druk tegelijkertijd op ▼ en ▲ om terug te gaan naar de oorspronkelijke instelling.

Spelen van een pianoduet

U kunt de duetfunctie gebruiken om het toetsenbord van de piano in het midden te splitsen zodat twee personen een duet kunnen spelen. Het linker en het rechter toetsenbord hebben vrijwel hetzelfde bereik. Het linker pedaal werkt als het demppedaal voor het linker toetsenbord terwijl het rechter pedaal fungeert als het demppedaal voor het rechter toetsenbord. De duetfunctie is de perfecte manier om les te geven waarbij de leraar aan de linkerkant zit en de leerling dezelfde melodie speelt op het rechter toetsenbord.

Toetsenbord

Pedalen

OPMERKING

- Alleen het demppedaal voor het rechter toetsenbord ondersteunt half-pedaal bewerkingen.

1. U kunt een van de GRAND PIANO toetsen (MODERN of CLASSIC) indrukken om de gewenste pianotoon te selecteren voor het duet.

OPMERKING

- U kunt alleen de MODERN of CLASSIC toon gebruiken voor een duet.

1. Druk de MODERN en CLASSIC GRAND PIANO toetsen tegelijkertijd in.

- Hierdoor wordt de duetfunctie ingeschakeld en het toetsenbord gesplitst. De GRAND PIANO indicator knippert kortstondig om u te laten weten wanneer de duetfunctie ingeschakeld is.

1. Druk op de MODERN of CLASSIC GRAND PIANO toets om de duetfunctie uit te schakelen.

BELANGRIJK!

• De digitale piano zal de duetfunctie ook uitschakelen als u de TONE/SETTING toets en de klaviertoetsen voor de tooninstelling gebruikt om een toon te selecteren in stap 3.
• U kunt de duetfunctie niet gebruiken tijdens het opnemen.

Veranderen van de octaven van de toetsenborden

U kunt de bereiken van de linker en rechter toetsenborden veranderen in octaafeenheden van hun oorspronkelijke instellingen. Dit is bijvoorbeeld handig als het oorspronkelijke bereik niet genoeg is wanneer een persoon het gedeelte voor de linker hand en de andere persoon het gedeelte voor de rechter hand aan het spelen is.

1. Houd de MODERN en CLASSIC GRAND PIANO toetsen ingedrukt en druk op de C klaviertoets die u wilt plaatsen op C4 (midden C) van het linker toetsenbord.

Voorbeeld: Door op de klaviertoets van de meest linkse C te drukken wordt het hier onder gegeven bereik toegewezen.

1. Houd de MODERN en CLASSIC GRAND PIANO toetsen ingedrukt en druk op de C klaviertoets die u wilt plaatsen op C4 (midden C) van het rechter toetsenbord.

OPMERKING

- U kunt de klaviertoetsen terugstellen op hun oorspronkelijke bereiken door de duetfunctie eerst uit te schakelen en vervolgens weer in te schakelen.

Weergeven van ingebouwde melodieën

- Nadat u een ingebouwde melodie geselecteerd heeft, kan het enkele seconden duren voordat de melodiedata geladen is. Terwijl de data geladen wordt, werken de klaviertoetsen en andere toetsen niet. Als u iets op het toetsenbord speelt, zal de geluidsweergave worden stopgezet als de volgende procedure wordt uitgevoerd.

Weergeven van alle ingebouwde melodieën

Uw digitale piano is uitgevoerd met een muziekbibliotheek van 60 ingebouwde melodieën. U kunt alle 60 melodieën in volgorde spelen van het begin tot het einde.

1. Houd de TONE/SETTING toets ingedrukt en druk tegelijkertijd op de SONG ▶/■ toets.

2. Hierdoor wordt de herhaalde demonstratieweergave gestart van de ingebouwde melodieën in volgorde van 01 tot en met 60.

3. U kunt meespelen met een melodie op het toetsenbord terwijl de melodie wordt weergegeven. De toon die toegewezen is aan het toetsenbord is de toon die vooringesteld is voor de melodie die weergegeven wordt.

4. U kunt een specifieke melodie selecteren tijdens de demonstratieweergave Zie stap 2 van "Weergeven van een specifieke melodie in de muziekbibliotheek" voor details.

5. Druk nogmaals op de SONG ▶/■ toets om de weergave van de ingebouwde melodieën te stoppen.

OPMERKING

- De hierboven beschreven bewerkingen voor melodieselectie en weergeven en stoppen zijn alle mogelijke bewerkingen tijdens de weergave van demonstratiemelodieën.

Weergeven van een specifieke melodie in de muziekbibliotheek

1. Zoek het melodienummer van de gewenste melodie op in de melodielijst op pagina A-1.
2. Houd om van melodie te veranderen de TONE/SETTING toets ingedrukt terwijl u de SONG SELECT toetsen gebruikt om een bepaald melodienummer te specificeren.

• Telkens bij indrukken van de + of – toets wordt het melodienummer met 1 verhoogd of verlaagd.
• U kunt een specifiek melodienummer invoeren d.m.v. de waarde invoertoetsen (0 tot en met 9). Zorg er voor beide cijfers in te voeren.

Voorbeeld: Voer eerst 0 en daarna 8 in om melodie 08 te selecteren.

1. Druk op de SONG ▶/■ toets.

- Hierdoor wordt de weergave van de melodie gestart.

1. Druk nogmaals op de SONG ▶/■ toets om de weergave te stoppen.

- De weergave stopt automatisch wanneer het einde van de melodie bereikt is.

OPMERKING

• Door tegelijkertijd op de + en – toetsen te drukken wordt melodienummer 01 geselecteerd.
• U kunt het weergavetempo en het volume van de melodie instellen. Zie "Configureren van instellingen met het toetsenbord" op pagina D-18 voor meer informatie.

Oefenen met een melodie uit de muziekbibliotheek

U kunt het linkerhand of rechterhand gedeelte uitschakelen bij een melodie en zelf meespelen op de piano.

OPMERKING

- De muziekbibliotheek bevat een aantal duetten. Terwijl een duet geselecteerd is, kunt u de eerste pianotoon of de tweede pianotoon uitschakelen en meespelen met de melodie.

VOORBEREIDINGEN

• Selecteer de melodie waarmee u wilt oefenen en stel het tempo in. Zie "Configureren van instellingen met het toetsenbord" op pagina D-18.

• Een aantal melodieën bevat tussentijds tempoveranderingen om bepaalde muziekeffecten te produceren.

• Schakel d.m.v. de LR toets een gedeelte uit.

- Telkens bij indrukken van de LR toets wordt door de deelinstellingen gegaan zoals hieronder is aangegeven. De indicators boven de toets tonen welk deel uitgeschakeld is.

1. Druk op de SONG ▶/■ toets.

2. Hierdoor wordt de weergave gestart zonder het deel dat u uitschakelde in stap 1.

3. Speel het niet-weergegeven deel zelf op het toetsenbord.
4. Druk nogmaals op de SONG ▶/■ toets om de weergave te stoppen.

Opnemen en weergeven

U kunt de noten die u op de digitale piano speelt opslaan in het geheugen voor latere weergave.

Sporen

Een spoor is een opslagplaats van opgenomen data waarbij elke melodie voorzien is van twee sporen: Spoor 1 en Spoor 2. U kunt de twee sporen gescheiden van elkaar opnemen en daarna combineren zodat ze samen als een enkele melodie weergegeven worden.

Geheugencapaciteit

• U kunt ongeveer 5000 noten opnemen in het geheugen van de digitale piano.
• De RECORDING indicator knippert snel wanneer het geheugen vol dreigt te raken.
• Het opnemen stopt automatisch als het aantal noten in het geheugen het maximum overschreidt.

Opgenomen data

• Toetsenbordspel
- Gebruikte toon
- Pedaalbewerkingen
- Instellingen voor nagalm en zweving (alleen bij Spoor 1)
- Instelling van het tempo (alleen bij Spoor 1)
- Instelling van lagen (alleen bij Spoor 1)

Opslag van opgenomen data

• Door een nieuwe opname te starten wordt eventuele data gewist die eerder in het geheugen was opgenomen.
• Mocht de stroom uitvallen tijdens de opname dan zullen alle data van het spoor dat u aan het opnemen bent gewist worden.

BELANGRIJK!

- CASIO COMPUTER CO., LTD. draagt geen verantwoordelijkheid voor enige schade, verlies van winsten of eisen van derden die ontstaan uit het verlies van opgenomen data die verloren raakt door defecten, reparaties of om ongeacht welke andere reden.

Gebruiken van de RECORDER toets

Telkens bij indrukken van de RECORDER toets wordt naar de volgende optie voor opname gegaan in de hieronder getoonde volgorde.

Opnemen op een specifiek spoor van een melodie

Na het opnemen van een van de sporen van een melodie kunt u opnemen op het andere spoor terwijl u luistert naar de weergave van wat u op het eerste spoor opgenomen had.

1. Druk tweemaal op de RECORDER toets zodat de indicator gaat knipperen.

- Op dat moment gaat de L indicator knipperen om aan te geven dat de digitale piano klaar staat voor opname op Spoor 1.

1. Selecteer d.m.v. de LR toets het spoor waarop u wilt opnemen.

- Let er op dat de indicator voor het opnamespoor gaat knipperen. Spoor 1: L indicator Spoor 2: R indicator

Voorbeeld:Spoor 1 is geselecteerd

1. Selecteer de toon en de effecten (alleen bij Spoor 1) die u wilt gebruiken voor uw opname.

- Toon (pagina D-6) - Effect (pagina D-9)

OPMERKING

- Configureer de instellingen voor de maatslag en het tempo en druk daarna op de METRONOME toets als u wilt dat de metronoom klinkt tijdens het opnemen. Zie "Gebruiken van de metronoom" op pagina D-10 voor meer informatie.

1. Speel iets op het keyboard.

- Het opnemen begint automatisch.

1. Druk nogmaals op de SONG ▶/■ toets om de opname te stoppen.

- Hierdoor stoppen de indicators van de RECORDER toets en de LR toets met knipperen en blijven ze branden. - Drukopde SONGoels om het spoor dat u zojuist opgenomen heeft weer te geven.

1. Druk nadat u klaar bent met het opnemen of weergeven op de RECORDER toets zodat de corresponderende indicator uit gaat.

Opnemen op een spoor terwijl u naar de weergave luistert van het andere spoor

1. Druk op de RECORDER toets zodat de corresponderende indicator gaat branden.

1. Druk op de LR toets totdat alleen de indicator brandt van het spoor dat u wilt weergeven.

2. Druk op de RECORDER toets zodat de corresponderende indicator gaat knipperen.

- Hierdoor gaat de L indicator knipperen.

1. Selecteer d.m.v. de LR toets het spoor waarop u wilt opnemen.

- Let er op dat de indicator voor het opnamespoor gaat knipperen.

Voorbeeld: Om naar de weergave van Spoor 1 te luisteren terwijl u luistert naar Spoor 2

1. Selecteer de toon en de effecten (alleen bij Spoor 1) die u wilt gebruiken voor uw opname.

2. Druk op de SONG ▶/■ toets of speel iets op het toetsenbord.

- Hierdoor worden zowel de weergave van het opgenomen spoor als de opname van het andere spoor gestart.

1. Druk op de SONG ▶/■ toets om de opname te stoppen.

Weergeven van het geheugen van de digitale piano

1. Druk op de RECORDER toets zodat de corresponderende indicator gaat branden.

OPMERKING

- Wanneer een melodie opgenomen is op beide sporen, kunt u een spoor uitschakelen en alleen het andere spoor weergeven als u dat wenst. Of een spoor in- of uitgeschakeld is, wordt aangegeven door de indicators boven de LR toets. Telkens bij indrukken van de LR toets wordt door de verschillende instellingen voor spoor aan/uit gegaan.

1. Druk op de SONG ▶/■ toets.

- Hierdoor wordt de weergave gestart van de melodie die en/of het spoor dat u selecteert.

OPMERKING

- U kunt de instelling van het tempo veranderen terwijl een spoor weergegeven wordt.

- Druk nogmaals op de SONG ▶/■ toets om de weergave te stoppen.

Wissen van opgenomen data

De volgende procedure wist een specifiek spoor van een melodie uit.

BELANGRIJK!

- De onderstaande procedure wist alle data uit van het geselecteerde spoor. Merk op dat de wisbewerking niet ongedaan gemaakt kan worden. Controleer dat u de data in het geheugen van de digitale piano echt niet meer nodig heeft voordat u de volgende stappen uitvoert.

1. Druk op de RECORDER toets zodat de corresponderende indicator gaat branden.

2. Druk nogmaals op de RECORDER toets zodat de corresponderende indicator gaat knipperen.

1. Selecteer d.m.v. de LR toets het spoor dat u wilt uitwissen.

- Hierdoor gaat de indicator van het geselecteerde spoor knipperen.

1. Houd de RECORDER toets ingedrukt totdat de indicator van het spoor dat u wenst te wissen gaat knipperen en de indicator van het andere spoor uit is.

Voorbeeld:Om Spoor 2 te wissen

1. Druk op de LR toets.

2. Hierdoor wordt het geselecteerde spoor gewist en wordt weergavestandby ingeschakeld.

3. Druk om de wisbewerking te annuleren op de RECORDER toets in plaats van op de LR toets.

OPMERKING

- Van stap 4 zijn enkel de LR toets en de RECORDER toets van de digitale piano bedienbaar todat u in feite de wisbewerking in stap 5 uitvoert. Er kunnen geen andere toetsbewerkingen worden uitgevoerd.

Configureren van instellingen met het toetsenbord

Naast het selecteren van tonen en melodieën uit de muziekbibliotheek kunt u de TONE/SETTING toets gebruiken in combinatie met de klaviertoetsen om het effect, de aanslaggevoeligheid en andere instellingen te configuren.

Instellingen configureren met het toetsenbord

1. Zoek m.b.v. de "Parameterlijst" op pagina D-20 de instelling op die u wilt configureren en maak een notitie van de details.
2. Zie "Klaviertoetsen die gebruikt worden voor het configureren van instellingen" op pagina D-19 om de plaats op het toetsenbord te vinden voor het configureren van de gewenste instelling.
3. Houd de TONE/SETTING toets ingedrukt en druk op de klaviertoets die correspondeert aan de instelling die u wilt configureren.

- De digitale piano geeft een bedieningspieptoon weer nadat de instelling geconfigureerd is.

Voorbeeld: Om de transponeerinstelling met een halve toon te verlagen drukt u eenmaal op de ▼ klaviertoets

1. Laat de TONE/SETTING toets los om de instelprocedure te voltooien.

OPMERKING

- U kunt de digitale piano zodanig configureren dat geen bedieningspieptoon weergegeven wordt in stap 3. Voor details, zie "⑮ Bedieningspieptoon" onder "Parameterlijst" op pagina's D-20 - D-22.

Toetsenbordinstelling bedieningstypes

Er zijn drie types bediening die u kunt uitvoeren tijdens het configureren van de instellingen d.m.v. de klaviertoetsen: Type A, Type B en Type C.

Type A: Directe invoer

Voorbeeld:Aanslaan van de STRINGS klaviertoets om de STRINGS toon te selecteren

Type B: Verhogen of verlagen van een instellingen d.m.v. de + en - of ▼ en ▲ klaviertoetsen

• Door op een toets te drukken wordt de instelling versneld verhoogd of verlaagd.
• Druk tegelijkertijd op beide toetsen om terug te gaan naar de oorspronkelijke instelling.

Type C: Invoer van waarden d.m.v. de cijfertoetsen (0 tot en met 9)

Voorbeeld: Druk op de toetsen 1, 2 en 0 om "120" in te voeren.

OPMERKING

- U kunt er achter komen welk bedieningstype past bij elke instelling door het "Bedieningstype" in de "Parameterlijst" op pagina D-20 te controleren.

Klaviertoetsen die gebruikt worden voor het configureren van instellingen

- De nummers ① tot en met ⑰ corresponderen aan dezelfde nummers in de "Parameterlijst" op pagina D-20.

[Linker toetsenbord]

Parameterlijst

■Tonen

Parameter Instellingen		Bedieningstype (pagina D-18)	Omschrijving Opmerkingen
1 Toonselectie Zie	pagina D-6.Oorspronkelijke instelling:GRAND PIANO (MODERN)	A Wijst een toon	toe aan het toetsenbord.(pagina D-6)
2 Helderheid (BRILLIANCE)	-3 tot 0 tot 3Oorspronkelijke instelling: 0	B Specificeert de	helderheid van de noten.(pagina D-8)
3 Nagalm (REVERB)	Uit (OFF),1 tot en met 4Oorspronkelijke instelling: 2	A Specificeert de	nagalm van de noten.(pagina D-9)
4 Zweving (CHORUS)	Uit (OFF),1 tot en met 4Oorspronkelijke instelling: Uit	A Regelt de breedte	van de noten.(pagina D-9)	Zweving is niet beschikbaar tijd duetfunctie.Wanneer tonen gelaagd zijn, wordt zweving toegepast op de tweede toon die u selecteren voor het maken van lagen.Als zweving ingeschakeld wordt terwijl een bastoon geselecteerd is, wordt het effect alleen uitgeoefend op de bastoon. Zweving wordt niet op tonen in het hoge bereik uitgeoefend.

ens de

Melodie/metronoom

Parameter Instellingen		Bedieningstype (pagina D-18)	Omschrijving Opmerkingen
5 Melodieselectie (SONG SELECT)	01 tot en met 60 Oorspronkelijke instelling: 01	B (+/-)C (0 tot en met 9)	Selecteert een melodie uit de muziekbibliotheek. (pagina D-12)	• Gebruik altijd twee cijfers bij het invoeren van waarden d.m.v. de cijfertoetsen (0 tot en met 9).Voorbeeld:Druk op de toetsen 0 en 8 om “8” in te voeren (de voorafgaande nul is vereist).• Deze instelling kan niet worden veranderd tijdens het opnemen.
6 Tempo (TEMPO)	20 tot en met 255 Oorspronkelijke instelling: 120	B (+/-)C (0 tot en met 9)	Specificeert het tempo van melodieën uit de muziekbibliotheek, de metronoom, opname en weergave, enz. (pagina D-10)	• Gebruik altijd drie cijfers bij het invoeren van waarden d.m.v. de cijfertoetsen (0 tot en met 9).Voorbeeld:Druk op de toetsen 0, 9 en 0 om “90” in te voeren (de voorafgaande nul is vereist).• Door tijdens de opname tegelijkertijd op de + en – toetsen te drukken wordt een waarde van 120 ingesteld.
7 Maatslag van de metronoom (METRONOME BEAT)	0, 2, 3, 4, 6 Oorspronkelijke instelling: 4	A Specificeert de maatslag van de metronoom. (pagina D-10)		• De instelling voor de maatslag van de metronoom kan niet worden veranderd terwijl de weergave van een melodie van de muziekbibliotheek aan de gang is.
8 Volume van de melodie	00 tot en met 42 Oorspronkelijke instelling: 42	B Stelt het volumeniveau in van de weergave van de muziekbibliotheek.		• Deze instelling kan niet worden veranderd tijdens het opnemen.
9 Volume van de metronoom	00 tot en met 42 Oorspronkelijke instelling: 36	B Specificeert het volume van de metronoom. (pagina D-10)

■Toetsenbord

Parameter Instellingen		Bedieningstype (pagina D-18)	Omschrijving Opmerkingen
10 Aanslagvolume (TOUCH RESPONSE)	Uit (OFF), 1 tot en met 3 Oorspronkelijke instelling: 2	A Specificeert de relatieve aanslaggevoeligheid van de klaviertoetsen. Door een kleinere waarde in te stellen wordt een nog krachtiger geluid geproduceerd bij een lichtere aanslag.
11 Klaviertoets (Transponeren)	-12 tot 0 tot 12 Oorspronkelijke instelling: 0	B Verhoogt of verlaagt de toonschaal van de digitale piano in stappen van een halve toon.	• De transponeerinstelling kan niet worden geconfigureerd terwijl de weergave van de muziekbibliotheek aan de gang is en tijdens de duetfunctie.• Als de sleutel van de digitale piano verhoogd wordt, kunnen de hoogste noten in het bereik van een toon vervormd raken.
12 Stemmen van het keyboard (Stemmen)	-99 tot 0 tot 99 Oorspronkelijke instelling: 0	B Verhoogt of verlaagt de algehele toonhoogte van de digitale piano in stappen van 1 cent (100 cent = 1 halve toon) van de standaard toonhoogte A4 = 440 Hz.	• De instelling voor de toonhoogte kan niet worden veranderd terwijl de weergave van een melodie van de muziekbibliotheek aan de gang is.

■MIDI en overige instellingen

Parameter Instellingen		Bedieningstype (pagina D-18)	Omschrijving Opmerkingen
39Zendkanaal 01	tot en met 16 Oorspronkelijke instelling: 01	B Specificeert een van de MIDI kanalen (1 tot en met 16) als het zendkanaal dat gebruikt wordt voor het zenden van de MIDI boodschappen naar een extern toestel.
40Lokale sturing	Off (Uit), On (Aan) Oorspronkelijke instelling: Aan	A Wanneer de lokale sturing “Off” is, wordt de klankbron van de digitale piano uitgeschakeld waardoor geen geluid wordt geproduceerd door de digitale piano bij het aanslaan van klaviertoetsen. Schakel lokale sturing uit wanneer u alleen het aangesloten MIDI toestel wilt laten klinken.	• De instelling voor de lokale sturing kan niet worden veranderd terwijl de weergave van een melodie van de muziekbibliotheek aan de gang is.
45Bedieningspieptoon	Off (Uit), On (Aan) Oorspronkelijke instelling: Aan	A Het selecteren van “Off” schakelt het geluid van de bedieningspieptoon uit telkens wanneer een klaviertoets wordt aangeslagen terwijl de TONE/SETTING ingedrukt wordt.	• Deze instelling blijft behouden zelfs wanneer de digitale piano uitgeschakeld is.• De instelling voor de bedieningspieptoon kan niet worden veranderd terwijl de weergave van de muziekbibliotheek aan de gang is, terwijl de metronoom klinkt en tijdens het opnemen.
46Terug Off (Uit),	On (Aan) Oorspronkelijke instelling: Uit	A Wanneer “On” voor deze instelling is geselecteerd, onthoudt de digitale piano de huidige instellingen 1 en herstelt ze wanneer de piano opnieuw ingeschakeld wordt. Wanneer “Off” is geselecteerd, worden de instellingen 2 teruggesteld op hun oorspronkelijke instellingen telkens wanneer de digitale piano ingeschakeld wordt.	• De terug-instelling kan niet worden veranderd terwijl de weergave van de muziekbibliotheek aan de gang is, terwijl de metronoom klinkt, tijdens de duetfunctie en tijdens het opnemen.*1De volgende instellingen worden niet onthouden.• Duetfunctie• Melodie LR (deel) instelling• Lokale sturing*2Behalve voor de in/uit instelling van de bedieningspieptoon.
50Bedieningsver-grendeling	Off (Uit), On (Aan) Oorspronkelijke instelling: Uit	A Door “On” te selecteren voor deze instelling worden de toetsen van de digitale piano vergrendeld (behalve voor de spanningstoets en de toetsen die vereist zijn voor het ontgrendelen), zodat geen bediening kan worden uitgevoerd. Schakel de bedieningsvergrendeling in wanneer u wilt beveiligen tegen het onverhoeds bedienen van toetsen.	• De instelling voor de bedieningsvergrendeling kan niet worden veranderd terwijl de weergave van de muziekbibliotheek aan de gang is, terwijl de metronoom klinkt en tijdens het opnemen.

Aansluiten op de MIDI aansluiting

Wat is MIDI?

MIDI is een standaard voor digitale signalen en aansluitingen die het mogelijk maakt voor muziekinstrumenten, computers en andere apparaten, ongeacht de fabrikant, om data met elkaar uit te wisselen.

OPMERKING

- Bezoek voor details aangaande MIDI implementatie: http://world.casio.com/

MIDI aansluitingen

Door uw computer of een ander extern MIDI toestel aan te sluiten op de MIDI OUT/IN aansluitingen van de digitale piano wordt het mogelijk dat ze onderling MIDI boodschappen uitwisselen en dat noten van het toetsenbord opgenomen en weergegeven worden op het aangesloten toestel.

U kunt de procedure in "Configureren van instellingen met het toetsenbord" (pagina D-18) volgen om de MIDI instellingen te configureren. Zie pagina D-22 voor een omschrijving van de instellingen en informatie over hoe u ze kunt configureren.

Monteren van de standaard

Uitpakken

VOORBEREIDINGEN

• Voordat u begint met het monteren dient u eerst te controleren dat alle onderstaande onderdelen aanwezig zijn. U kunt de schroeven vinden in de plastic zak in het piepschuim verpakkingsmateriaal.
• Deze standaard bevat geen van de gereedschappen die nodig zijn voor de montage. Het wordt aan u overgelaten om een grote Philips (kruiskop) schroevendraaier klaar te leggen.

verpakkingsmateriaal (vereist voor het monteren van de standaard.).... ×1

Monteren van de standaard

LET OP

• De standaard zou moeten worden gemonteerd door twee personen die samenwerken.
• De standaard dient op een vlakke ondergrond te worden gemonteerd.
• Verwijder het kleefband niet dat het deksel van het toetsenbord op zijn plaats houdt totdat het monteren voltooid is. Als de kleefband verwijderd wordt, kan het deksel van het toetsenbord open en dicht slaan tijdens het monteren, waardoor er gevaar bestaat op persoonlijk letsel van uw handen en vingers.
• Denk erom dat uw vingers niet klem raken tussen de onderdelen terwijl u deze aan het monteren bent.
• Wanneer u de digitale piano op de vloer zet, let er dan op dat u het apparaat op iets zachts zet (een handdoek, een kussen, enz.). Plaats de digitale piano niet direct op de vloer.

• Wanneer u de digitale piano en de luidspreker ⑥ monteert op de zijpanelen ⑧ en ⑨ dient u het geheel op haar zijde te leggen.
• Denk eraan de volgende procedure te volgen bij het monteren van de standaard.

VOORBEREIDINGEN

• Verdeel voordat u met het monteren van de standaard begint eerst het piepschuim verpakkingsmateriaal ® in de delen zoals aangegeven in de hieronder getoonde afbeelding. Na het materiaal te hebben opgedeeld, zouden er zes delen moeten zijn die Ⓚ-(a), Ⓚ-(b) en Ⓚ-(c) heten en die u gaat gebruiken tijdens het monteren van de standaard.
• Als u om de een of andere reden geen verpakkingsmateriaal heeft, gebruik dan een tijdschrift of een ander dik voorwerp.

1. Plaats de digitale piano op de twee piepschuim delen Ⓚ-(a).

*Let er op dat de zijkanten van de beugels aan beide kanten van de digitale piano zich bevinden aan de bovenkant van de piepschuim delen.

1. Voer de volgende stappen uit om het zijpaneel Ⓐ te monteren aan de digitale piano.

BELANGRIJK!

- Bij het insteken van de hoek van het zijpaneel in de beugel aan de zijkant van de digitale piano in stap (2-3) hieronder, dient u op te letten dat de hoek (★) van het zijpaneel niet beschadigd raakt. Probeer nooit het zijpaneel in de beugel te steken zonder eerst het zijpaneel in een hoek te houden volgens de aanwijzingen in stap (2-2). Hierdoor ontstaat namelijk het gevaar op schade aan de hoek van het zijpaneel.

(2-1) Identificeer bij zijpaneel Ⓐ de hoek uitgevoerd met een metalen deel en steek die hoek in het piepschuim deel Ⓚ-(b).
(2-2) Houd het zijpaneel Ⓐ ietwat in een hoek zoals aangegeven door de pijl in de afbeelding.
(2-3) Houd het zijpaneel Ⓐ in een hoek en steek de tegenoverliggende hoek (★) voorzichtig in de beugel aan de zijkant van de digitale piano.

1. Houd het zijpaneel Ⓐ in een hoek en pas het zijpaneel tegen de zijkant van de digitale piano.

(3-1) Druk zijpaneel Ⓐ in de richting zoals aangegeven door de zwarte pijl in de afbeelding om het zijpaneel zodanig te passen dat er zo weinig mogelijk ruimte is tussen de bovenkant Ⓐ en de onderkant van het bovenpaneel van de digitale piano (★).
(3-2) Nadat de stukken goed tegen elkaar passen, dient u het zijpaneel ④ rechtop te zetten zodat deze stevig tegen de zijkant van de digitale piano geplaatst is.

BELANGRIJK!

- Bij het uitvoeren van stap (3-1) dient u er op te letten dat het zijpaneel Ⓐ zodanig geplaatst is dat de bovenrand zover reikt als de onderkant van het bovenpaneel van de digitale piano. Mocht dit niet het geval zijn dan kunt u het zijpaneel Ⓐ niet rechtop zetten in stap (3-2).

4. Voer de volgende stappen uit om het zijpaneel te monteren aan de digitale piano.

(4-1) Druk naar beneden op zijpaneel Ⓐ om er zeker van te zijn dat het zover als mogelijk in de beugel aan de zijkant van de digitale piano gestoken is. (4-2) Maak het zijpaneel Ⓐ vast aan de digitale piano d.m.v. de schroeven Ⓑ.

5. Steek piepschuim deel Ⓔ-(c) onder het zijpaneel Ⓔ zoals aangegeven in de afbeelding.

- Het piepschuim deel dient zich direct onder de twee schroefgaten (★) in het zijpaneel te bevinden.

6. Herhaal de stappen 2 tot en met 5 om zijpaneel Ⓑ te monteren aan de andere zijkant van de digitale piano.

7. Zet de luidspreker © op haar zijde zoals aangegeven in de afbeelding en bevestig zijpanelen Ⓐ en Ⓑ aan de luidspreker Ⓑ. Maak de zijpanelen vast d.m.v. vier schroeven Ⓓ.

- Plaats de schroefgaten van de luidspreker © tegenover de schroefgaten van de zijpanelen terwijl u de schroeven ® monteert. - Draai de schroeven aan een zijde van de luidspreker © gedeeltelijk vast en draai dan de schroeven aan de andere zijde geheel vast. - Draai vervolgens de schroeven geheel vast die u eerder gedeeltelijk had aangedraaid.

- U kunt de luidspreker © ook zodanig monteren dat deze naar de achterkant van de standaard wijst.

8. Overtuig u er van dat alle schroeven volledig aangedraaid zijn, verwijder het verpakkingsmateriaal en zet de standaard rechtop.

- Bedek na het rechtop zetten van de standaard elk van de acht schroeven die u heeft ingeschroefd met schroefdoppen Ⓔ.

9. Bevestig de beugels ① aan de pedaaleenheid ④ en bevestig ze tijdelijk met schroeven ⑥.

Als u van plan bent om de digitale piano tegen een muur te zetten, ga dan door naar stap 10 op pagina D-28.

1. Verwijder de schroeven die de hoekbeugels op hun plaats houden op de achterhoeken (de hoeken verwijderd van de pianist) van de zijpanelen.

1. Draai de hoekbeugels die u in stap 10 verwijderde om zoals aangegeven in de afbeelding en steek de beugels voor de pedaaleenheden①-(a) en ①-(b) tussen elk van de hoekbeugels en de zijpanelen ④ en ⑧.

- De hoekbeugels helpen om te voorkomen dat de standaard omvalt. Wanneer de standaard op een plaats los van de muur staat, dient u de hoekbeugels van richting te veranderen zoals aangegeven in de afbeelding. Door de hoekbeugels in hun oorspronkelijke stand te laten kan de standaard gemakkelijk naar achteren omvallen, hetgeen het gevaar op persoonlijk letsel met zich meebrengt.

1. Draai de schroeven ⑥ die u eerder tijdelijk had aangedraaid in stap 9 nu stevig aan.

- Bedek de schroefkoppen met de doppen Ⓙ.

1. Bevestig de hoekbeugels aan de standaard d.m.v. de schroeven die u verwijderde in stap 10.

BELANGRIJK!

- Druk naar beneden op de randen van de pedaaleenheid terwijl u de schroeven van de hoekbeugel aandraait.

- De zijpanelen zijn aan de binnenkant uitgevoerd met verbindingstukken die passen met de hoekbeugelschroeven. Mocht u problemen ondervinden bij het insteken van de schroeven in de schroefgaten van de verbindingsstukken, gebruik dan een schroevendraaier om het verbindingsstuk bij te draaien en de plaats van het schroefgat bij te stellen zodat de schroef er beter inpast. Zie de detailtekening (gemarkeerd met een ster) in de bovenstaande afbeelding.

Het verbindingsstuk en de schroef vastschroeven

(1) Draai de schroef ongeveer drie maal linksom rond om er zeker van te zijn dat de schroef zich in het midden van het verbindingsstuk bevindt.

(2) Draai de schroef langzaam rechtsom en controleer dat hij zonder weerstand vastdraait. Mocht u enige weerstand voelen dan betekent dit dat de schroef niet precies in het verbindingsstuk valt. Draai de schroef nogmaals linksom en let er op dat de schroef er nu wel goed inpast.

(3) Mocht u problemen ondervinden bij het inpassen van de schroef, gebruik dan een schroevendraaier om het verbindingsstuk 180 graden bij te draaien. Voer stappen (1) en (2) nogmaals uit en pas de schroef in het schroefgat aan de andere zijde.

*Als een schroef die niet goed past met geweld wordt ingeschroefd kan dit het schroefdraad van de schroef en van het verbindingsstuk beschadigen waardoor het onmogelijk wordt om de schroef vast te draaien.

De standaard tegen een muur plaatsen

- Voer de stappen 1 tot en met 9 uit te beginnen op pagina D-25.

1. Draai de beugelschroeven aan de onderkant van de zijpanelen Ⓐ en Ⓑ van de standaard los om een gat te maken tussen de zijpanelen en de hoekbeugels zoals aangegeven in de afbeelding.

1. Steek de beugels van de pedaaleenheid zoals aangegeven in de afbeelding in de gaten die u in stap 10 maakte.

1. Draai de schroeven ⑥ die u eerder tijdelijk had aangedraaid in stap 9 nu stevig aan.

- Bedek de schroefkoppen met de doppen Ⓙ.

1. Draai de schroeven die u verwijderde in stap 10 aan om de hoekbeugels aan de zijpanelen te bevestigen.

BELANGRIJK!

- Druk naar beneden op de randen van de pedaaleenheid terwijl u de schroeven van de hoekbeugel aandraait.

Aansluiten van de snoeren

1. Steek het snoer van de luidspreker © in de luidsprekerconnector aan de onderkant van de digitale piano.

2. Let er op dat de snoerstekker van de pedaaleenheid wijst in de richting van de pijl in de onderstaande afbeelding en steek de stekker in de pedaalconnector aan de onderkant van de digitale piano.

- Bevestig het pedaalsnoer met de klemmen ⑩ op twee plaatsen aan het zijpaneel ⑧.

• Bij het insteken in de connectoren die u er op te letten dat de stekker zover mogelijk ingeschoeven is.
• Druk voor het losmaken van het luidsprekersnoer op de hoek ( ) en trek de stekker eruit.

Installeren van de bladmuziekstandaard

1. Schuif de bladmuziekstandaard onder de twee bouten bovenop de digitale piano zoals aangegeven in de afbeelding en draai de bouten vervolgens aan.

Oplossen van moeilijkheden

Probleem	Oorzaak	Te nemen maatregel	Zie pagina
Er wordt geen geluid geproduceerd bij het aanslaan van een klaviertoets.	1. De VOLUME regelaar is ingesteld op “MIN”.2. De hoofdtelefoon is aangesloten op de digitale piano.3. MIDI lokale sturing is uitgeschakeld.	1. Draai de VOLUME regelaar meer in de richting van “MAX”.2. Trek de stekker van de hoofdtelefoon uit de digitale piano.3. Schakel de lokale sturinginstelling in.	D-6D-5D-22
De toonhoogte van de digitale piano is uitgeschakeld.	1. De instelling van de sleutel van de digitale piano is iets anders dan “0”.2. De toonschaal van de digitale piano is incorrect.	1. Verander de instelling van de sleutel naar “0” of schakel de spanning van de digitale piano uit en vervolgens weer in.2. Stel de toonschaal van de digitale piano bij of schakel de spanning van de digitale piano uit en vervolgens weer in.	D-21D-21
Er wordt geen geluid geproduceerd bij weergave van een ingebouwde melodie of een opgenomen melodie.	1. De VOLUME regelaar is ingesteld op “MIN”.2. De hoofdtelefoon is aangesloten op de digitale piano.	1. Draai de VOLUME regelaar meer in de richting van “MAX”.2. Trek de stekker van de hoofdtelefoon uit de digitale piano.	D-6D-5
Tijdens het spelen op de digitale piano, geeft de aangesloten externe MIDI klankbron geen geluid weer.	1. Het zendkanaal van de digitale piano is anders dan het zendkanaal van de externe MIDI klankbron.2. De instelling van het volume of de expressie van de externe klanbron is “0”.	1. Verander de zendkanaalinstellingen van de digitale piano en/of de externe MIDI klankbron zodat ze hetzelfde zijn.2. Stel de instellingen bij van het volume en de expressie van de externe klanbron.	D-22Gebruiksaan wijzing van de externe klankbron
De kwaliteit en het volume van een toon klinken ietwat anders afhankelijk van waar deze op het toetsenbord gespeeld wordt.	Dit is een onvermijdelijk resultaat van het digitale samplingproces,* en duidt verder niet op een storing.* Meerdere digitale monsters worden genomen voor het lage, het midden, en het hoge bereik van het oorspronkelijke muziekinstrument. Daardoor kan er zich een klein verschil voordoen in de toonkwaliteit en het toonvolume tussen de verschillende samplingbereiken.
Bij het indrukken van een toets wordt de weergegeven noot eventjes onderbroken of er is een subtiel verschil in hoe de effecten worden toegepast.	Dit gebeurt wanneer de geluiden van meerdere delen tegelijkertijd klinken terwijl lagen worden gebruikt, de duetfunctie fungeert, een ingebouwde melodie weergegeven wordt, een opname plaatsvindt, enz. Door onder dergelijke omstandigheden een toets in te drukken verandert de bij de toon ingebouwde effectinstelling waardoor de noten tijdelijk onderbroken kunnen worden of waardoor een subtiel verschil kan optreden in hoe de effecten worden toegepast.

Technische gegevens

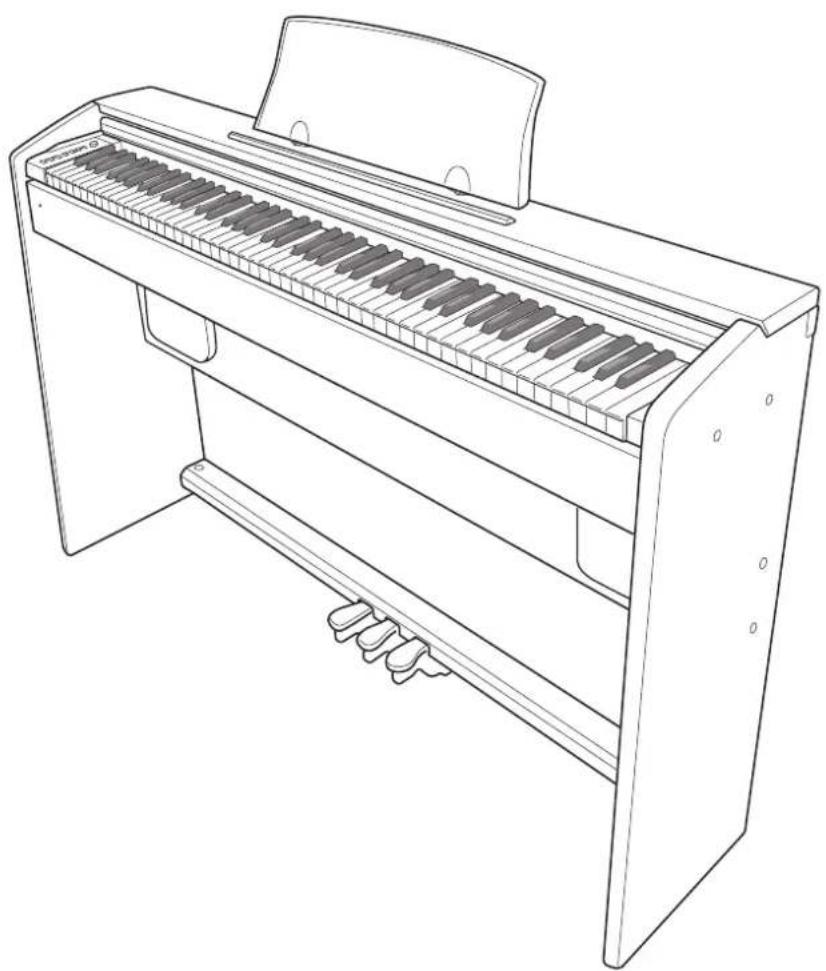

Model PX-720/PX-720C
Toetsenbord Piano toetsenbord	met 88 toetsen en met aanslaggevoeligheid
Maximale polyfonie 128 noten
Tonen 11	Lagen (exclusief bastonen)Splitsen (alleen bij bastonen in het lage bereik)
Effecten	Helderheid (-3 tot en met +3), nagalm (4 types), zweving (4 types), akoestische resonantie
Metronoom • Maatslagen: 0, 2,	3, 4, 6Tempobereik: 20 tot en met 255
Duet Instelbaar toonbereik (-1	tot en met +2 octaven)
Muziekbibliotheek • Aantal melodieën: 60Volume van de melodie: InstelbaarOnderdeel aan/uit: L (links), R (rechts)
Recorder • Functies: Real-time	opname en weergaveAantal melodieën: 1Aantal sporen: 2Capaciteit: Circa 5000 noten in het totaalBeveiliging van opgenomen data: Ingebouwd flash-geheugen
Pedalen Demppedaal, zacht pedaal en sostenuto pedaal
Overige functies • Aanslaggevoeligheidselectie: 3 types, uitTranspositie: 2 octaven (-12 tot en met 0 tot en met 12)Toonschaal: A4 = 440,0 Hz ±99 cents (variabel)Bedieningsvergrendeling
MIDI 16 kanalen multi-klankkleuren ontvangst
Ingangaansluitingen/uitgangsaansluitingen	PHONES aansluiting: Stereo standaardaansluiting × 2Uitgangsimpedantie: 170 ΩUitgangsspanning: 5,6 V (RMS) MAXSpanning: 12 V gelijkstroomMidi ingangs-/uitgangsaansluitingen (MIDI OUT/IN)Pedaalaansluiting
Luidspreker	φ 12 cm × 2 (uitgangsvermogen 8 W + 8 W)
Stroomvereisten	Netadapter: AD-12
Stroomverbruik	12 V --- 18 W
Afmetingen Digitale piano en standaard: 137,4 (B) × 29,8 (D) × 79,2 (H) cm
Gewicht	Digitale piano en standaard: Circa 32,0 kg

• Technische gegevens en ontwerp onder voorbehoud.

Bedieningsvoorzorgsmaatregelen

Zorg ervoor de volgende voorzorgsmaatregelen te lezen en in acht te nemen.

Plaats

Vermijd de volgende plaatsen voor dit product.

• Plaatsen die blootstaan aan het directe zonlicht en een hoge vochtigheid
• Plaatsen die blootstaan aan temperatuurextremen
• In de buurt van een radio, televisie, videodeck of tuner

De bovengenoemde toestellen veroorzaken geen storingen bij het product maar het product kan wel storing veroorzaken bij het beeld of het geluid van een toestel in de onmiddellijk omgeving.

■Onderhoud door de gebruiker

• Gebruik nooit benzeen, alcohol, verfverdunner of andere chemische reinigingsmiddelen om het product te reinigen.
• Veeg het product of het toetsenbord af met een zachte doek ietwat bevochtigd met een milde oplossing van water en een mild neutraal reinigingsmiddel. Wring overtollig water uit de doek voordat u het product gaat afvegen.

■Meegeleverde en los verkrijgbare accessoires

Gebruik enkel accessoires die gespecificeerd zijn voor het gebruik met dit product. Het gebruik van niet erkende accessoires kan het gevaar op brand, elektrische schok en persoonlijk letsel met zich meebrengen.

■Voeglijnen

Er kunnen lijnen zichtbaar zijn aan de buitenkant van het product. Er zijn "voeglijnen" die het resultaat zijn van het proces waarbij het plastic in een vorm wordt gegoten. Er zijn geen breuken of krassen.

■Etiquette aangaande muziekinstrumenten

Wees altijd bedacht op anderen wanneer u dit product gebruikt. Wees in het bijzonder 's avonds laat voorzichtig om het volume op een niveau te houden dat het geluid anderen niet stoort. Andere maatregelen die u kunt nemen wanneer u 's nachts laat speelt zijn het sluiten van het venster en het gebruik van een hoofdtelefoon.

• Het reproduceren van een gedeelte van of de gehele inhoud van deze handleiding is verboden. Onder de wetgeving op auteursrechten is het gebruik van deze handleiding behalve voor uw eigen persoonlijke gebruik verboden zonder toestemming van CASIO.
  • IN GEEN GEVAL ZAL CASIO VERANTWOORDELIJK KUNNEN WORDEN GESTELD VOOR ENIGE SCHADE (INCLUSIEF, ZONDER BEPERKINGEN, OP SCHADE DOOR HET VERLIES VAN WINSTEN, BEDRIJFSONDERBREKINGEN, VERLIES VAN INFORMATIE) DIE VOORKOMT UIT HET GEBRUIK OF HET ONVERMOGEN VAN HET GEBRUIK VAN DEZE HANDLEIDING OF DIT PRODUCT, ZELFS ALS CASIO INGELICHT IS OVER DE MOGELIJKHEID VAN DERGELIJKE SCHADE.
• De inhoud van deze handleiding kan veranderd worden zonder voorafgaande berichtgeving.

Toonlijst

Toonnaam	Programmaverandering	Bankkeuze MSB	Maximale polyfonie
GRAND PIANO (MODERN)	0	4	8
GRAND PIANO (CLASSIC)	0 49 64
GRAND PIANO (VARIATION)	0 50 128
ELEC PIANO 1 4 48 128
ELEC PIANO 2 5 48 64
HARPSICHORD 6 48 128
VIBRAPHONE 11 48 128
PIPE ORGAN 19 48 128
STRINGS 49 48 128
BASS 1 32 48 128
BASS 2 32 49 64

Melodielijst

Nr.	Melodienaam
01	Nocturne Op.9-2
6	02 Fantaisie-l'Inpromptu Op.66
	03 Étude Op.10-3 "Chanson de l'adieu"
	04 Étude Op.10-5 "Black Keys"
	05 Étude Op.10-12 "Revolutionary"
	06 Étude Op.25-9 "Butterflies"
	07 Prélude Op.28-7
	08 Valse Op.64-1 "Petit Chien"
	09 Valse Op.64-2
	10 Moments Musicaux 3
	11 Impromptu Op.90-2
	12 Marche Militaire 1 (Duet)
	13 Frühlingslied [Lieder Ohne Worte Heft 5]
	14 Fröhlicher Landmann [Album für die Jugend]
	15 Vor fremden Ländern und Menschen [Kinderszenen]
	16 Träumcrei [Kinderszenen]
	17 Tambourin
18	Menuet BWV Anh.114 [Clavierbüchlein der Anna Magdalena Bach]
	19 Inventio 1 BWV 772
	20 Inventio 8 BWV 779
	21 Inventio 13 BWV 784
	22 Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1]
	23 Le Coucou
	24 Gavotte
	25 Sonatina Op.36-1 1st Mov.
	26 Sonatine Op.20-1 1st Mov.
	27 Sonate K.545 1st Mov.
	28 Sonate K.331 3rd Mov. "Turkish March"
	29 Rondo K.485
	30 Für Elise
	31 Marcia alla Turca
	32 Sonate Op.13 "Pathétique" 1st Mov.
	33 Sonate Op.13 "Pathétique" 2nd Mov.
	34 Sonate Op.13 "Pathétique" 3rd Mov.
	35 Sonate Op.27-2 "Moonlight" 1st Mov.
	36 Rhapsodie 2
	37 Waltz Op.39-15 (Duet)
	38 Liebesträume 3
	39 Blumenlicd
	40 La Prière d'une Vierge
	41 Csikos Post
	42 Humoresque Op.101-7
	43 Melodic [Lyrische Stücke Heft 2]
	44 Sicilienne Op.78
	45 Bercuse [Dolly] (Duct)
	46 Arabesque 1
	47 La Fille aux Cheveux de Lin [Préludes]
	48 Passepied [Suite bergamasque]
	49 Gymnopédie 1
	50 Je Te Veux
	51 Salut d'Amour
	52 The Entertainer
	53 Maple Leaf Rag
	54 L'arabesque [25 Etüden Op.100]
	55 La Styrienne [25 Etüden Op.100]
	56 Ave Maria [25 Etüden Op.100]
	57 Le retour [25 Etüden Op.100]
	58 La chevaleresque [25 Etüden Op.100]
	59 No.13 [Études de Mécanisme Op.849]
	60 No.26 [Études de Mécanisme Op.849]

Function... Transmitted		Recognized Remarks
Basic Channel	Default Changed	1 - 161 - 16	1 - 161 - 16
Mode	Default Messages Altered	Mode 3X*****	Mode 3X*****
Note Number		21 - 108 0 - 127*****	0 - 127*1True voice	*1: Hangt af van de toon.
Velocity	Note ON Note OFF	O 9nH v = 1 - 127X 8nH v = 64	O 9nH v = 1 - 127X 9nH v = 0.8nH V =**	**: geen relatie
After Touch	Key's Ch's	X X	X O
Pitch Bender		X	O
Control Change	0,3216, 38710116171819646667767778808182839193100, 101120121	OXXXXXXXXOOXXXXXXXXOXXXXO	OOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOOO	Bank selectModulationData entryVolumePanExpressionDSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2DamperSostenutoSoft pedalVibrato rateVibrato depthVibrato delayDSP Parameter4*2DSP Parameter5*2DSP Parameter6*2DSP Parameter7*2Reverb sendChorus sendRPN LSB, MSB*3All sound offReset all controller
Program Change	:True #	O 0 - 127*****	O 0 - 127*****
System Exclusive		O	O	*4, *5
System Common	: Song Pos : Song Sel : Tune	XXXX	XXXX
System Real Time	: Clock : Commands	OO	XX
Aux Messages	: Local ON/OFF : All notes OFF : Active Sense : Reset	XXOX	XXOXX
Remarks		*2: Zie voor details “MIDI Implementation” op Casio’s homepage http://world.casio.com/.*3: Toonhoogtebuiging gevoeligheid, fijnstemmen, ruwweg stemmen, modulatiediepte, nul*4: Universele exclusieve boodschappen in real-time: hoofdvolume, hoofdbalans, hoofdfijnstemmen, Hoofd ruwweg stemmen, nagalmparameter, zwevingparameter, GMsysteemboodschap*5: Systeem-exclusieve boodschap van dit model• Zie voor details aangaande de voetnoten 3, 4 en 5 “MIDI Implementation” op Casio’s homepagehttp://world.casio.com/.

Dit kringloopteken geeft aan dat de verpakking voldoet aan de wetgeving betreffende milieubescherming in Duitsland.

CASIO®
