Type product	Inbouwvaatwasser
Afmetingen (H x B x D)	82 x 60 x 57 cm
Gewicht	45 kg
Energieklasse	E (nieuw EU-label)
Geluidsniveau	46 dB(A)
Aantal couverts	10
Aantal programma's	6
Waterverbruik per cyclus	10 liter
Energieverbruik per cyclus	0,98 kWh
Maximale belading	10 kg
Startuitstel	Ja, tot 24 uur
Halfvolle belading	Ja
Zelfreinigend filter	Ja
Kinderbeveiliging	Ja, knopvergrendeling
Overloopbeveiliging	Ja (AquaStop)
Waterontharder	Instelbaar
Mandjes	Verstelbaar bovenmand, bestekmand
Verlichting interieur	LED, aan/uit schakelbaar
Energie-efficiëntieklasse (oud)	A++
Droogresultaat	Klasse A
Wasresultaat	Klasse A
Reparatie-index	7,5/10
Garantie	2 jaar
Merk	Smeg
Model	PLA6045B

Veelgestelde vragen - PLA6045B SMEG

Hoe stel ik de waterhardheid in op mijn Smeg PLA6045B?

Druk op de Programma-knop totdat het display knippert. Draai aan de Plus-knop om de hardheid aan te passen (1-6). Bevestig met Start.

Wat moet ik doen als de vaatwasser niet start?

Controleer of de stekker is ingeschakeld, de deur goed gesloten is en de waterkraan open staat. Ook kan het nodig zijn het filter te reinigen.

Hoe reinig ik het filter van de vaatwasser?

Draai het filter los, spoel het af onder stromend water en verwijder eventuele etensresten. Plaats het filter terug en draag het vast tot het vastklikt.

Welk programma is het zuinigst?

Het Eco-programma verbruikt de minste energie en water. Het duurt langer maar is efficiënt voor normaal vervuilde vaat.

Kan ik de start van de vaatwasser uitstellen?

Ja, druk op Startuitstel en stel de gewenste vertraging in (1-24 uur). Sluit de deur om het programma te activeren.

Waarom blijft er water in de vaatwasser achter?

Controleer of de afvoerslang geknikt is of het filter verstopt. Reinig het filter en zorg dat de afvoerslang hoog genoeg hangt.

Heeft de Smeg PLA6045B een kinderslot?

Ja, druk tegelijkertijd de knopen Programma en Start in tot het sloticoon verschijnt. Herhaal dit om te ontgrendelen.

Wat betekenen de foutcodes op het display?

Foutcodes zoals E1 (watertoevoerfout) of E4 (overloop) worden uitgelegd in de handleiding. Schakel de machine uit, los het probleem op en zet hem weer aan.

Kan ik de vaatwasser aansluiten op een extern waterontharder?

Ja, maar de interne ontharder moet dan worden uitgeschakeld (stand 0). Raadpleeg de installatiehandleiding voor correcte aanpassing.

Hoe onderhoud ik de rubberen deurafdichting?

Reinig de afdichting regelmatig met een zachte doek en mild schoonmaakmiddel. Vermijd schurende middelen die het rubber kunnen beschadigen.

GEBRUIKSAANWIJZING PLA6045B SMEG

1. Beschrijving van het bedieningspaneel 60
2. Alarmen 72

Wij wensen u van harte te bedanken voor uw keuze voor dit product van ons.

Wij bevelen aan om alle instructies in deze gebruiksaanwijzing aandachtig door te lezen om op de hoogte te zijn van de meest geschikte voorwaarden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen is erop gebaseerd dat u stap voor stap alle functies van het apparaat leert kennen, de teksten zijn gemakkelijk te begrijpen en worden geïllustreerd met gedetailleerde afbeeldingen.

In deze eenvoudig te raadplegen gebruiksaanwijzing zult u de antwoorden kunnen vinden op al uw vragen met betrekking tot het gebruik van de vaatwasser.

Voor meer informatie omtrent het gebruik en onderhoud van de vaatwasser moet u het bijgesloten handboek aandachtig lezen.

INSTRUCTIES VOOR DE GEBRUIKER: u vindt er nuttig advies voor het gebruik van de wasprogramma's en alle functies van de vaatwasser.

1. Beschrijving van het bedieningspaneel

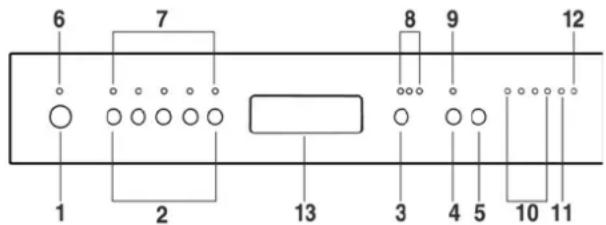

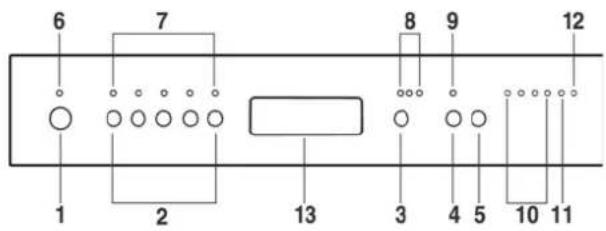

1.1 Het bedieningspaneel

Alle bedieningsorganen en controle-instrumenten van de vaatwasser zijn samengebracht op het bedieningspaneel aan de voorzijde.

1	DRUKKNOP ON/OFF
2	DRUKKNOP PROGRAMMAKEUZE (P1...P5)
3	DRUKKNOP UITSTEL PROGRAMMA (afhankelijk van de modellen)
4	DRUKKNOP WASSEN MET 1⁄2 BELADING(afhankelijk van de modellen)DRUKKNOP OPTIE "3/1" (afhankelijk van de modellen)
5	DRUKKNOP START/PAUZE
6	CONTROLELAMPJE INSCHAKELEN
7	CONTROLELAMPJE'SPROGRAMMA'S
8	CONTROLELAMPJE UITSTEL PROGRAMMA(afhankelijk van de modellen)
9	CONTROLELAMPJE WASSEN MET 1⁄2 BELADING(afhankelijk van de modellen)
10	CONTROLELAMPJE FASEN/PROGRAMMA
11	CONTROLELAMPJE ONTBREKEN ZOUT(afhankelijk van de modellen)
12	CONTROLELAMPJE ONTBREKEN GLANSMIDDEL(afhankelijk van de modellen)
13	WEGGEWERKTE HANDGREEP OPENING DE DEUR

Alleen voor de modellen AAA 12 couverts (zie energie-etiket)

PROGRAMMA SELECTIE			AARD EN GRAAD VAN VERVUILING VAN DE VAAT	AFWIKKELING PROGRAMMA	DUUR VERBRUIK
					MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
WEKEN		Davwal	PANNEN EN COUVERTS IN AFWACHTING VAN VOLTOOIIN BELADING	Koud voorwassen	15 6	0,03
KORT		Davwal	WEINIG VUILE VAAT MET "VERSE BEVUILING" ZONDER OPGEDROOGDE RESTEN	Wassen oop 38°C Koud spoelen Spoelen op 58°C	45 13	0,80
ECO		Davwal	WEINIG VUILE PANNEN EN COUVERTS MAAR MET OPGEDROOGDE RESTEN	Wassen oop 55°C Koud spoelen Spoelen op 68°C Drogen	100 14	1,20
DAGELIJKS		Davwal	NORMAAL VUILE VAAT MET NORMALE BEVUILING ZONDER OPGEDROOGDE RESTEN	Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	85 13	1,25
ZWAAR		Davwal	BIJZONDER VUILE PANNEN EN COUVERTS	Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	95 17	1,45
DELICAAT		Davwal	WEINIG VUILE COUVERTS	Koud voorwassen Wassen oop 45°C Koud spoelen Spoelen op 68°C Drogen	75 17	1,05
BIO (*)		Davwal	VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 50°C Koud spoelen Spoelen op 62°C Drogen	180 17	1,05
NORMAAL		Davwal	VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	90 17	1,30
SUPER		Davwal	BIJZONDER VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Voorwassen op 45°C Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	110 20	1,60

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

De HALVE BELADING - "3/1" (4) is optioneel voor alle programma's, uitgezonderd het weken.

(*) Referentieprogramma volgens de EN 50242 norm.
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2.
(2) De duur van de cyclus en het energieverbruik kunnen variëren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

Alleen voor de modellen AAB 12 couverts (zie energie-etiket)

PROGRAMMA SELECTIE			AARD EN GRAAD VAN VERVUILING VAN DE VAAT	AFWIKKELING PROGRAMMA	DUUR VERBRUIK
					MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
WEKEN		(enaud)	PANNEN EN COUVERTS IN AFWACHTING VAN VOLTOOIIN BELADING	Koud voorwassen	15 6	0,03
KORT		(enaud)	WEINIG VUILE VAAT MET "VERSE BEVUILING" ZONDER OPGEDROOGDE RESTEN	Wassen oop 38°C Koud spoelen Spoelen op 58°C	45 13	0,80
ECO		(enaud)	WEINIG VUILE PANNEN EN COUVERTS MAAR MET OPGEDROOGDE RESTEN	Wassen oop 52°C Koud spoelen Spoelen op 65°C Drogen	140 14	1,05
DAGELIJKS		(enaud)	NORMAAL VUILE VAAT MET NORMALE BEVUILING ZONDER OPGEDROOGDE RESTEN	Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	95 14	1,25
ZWAAR		(enaud)	BIJZONDER VUILE PANNEN EN COUVERTS	Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	95 17	1,45
DELICAAT		(enaud)	WEINIG VUILE COUVERTS	Koud voorwassen Wassen oop 45°C Koud spoelen Spoelen op 68°C Drogen	75 16	1,05
BIO (*)		(enaud)	VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 55°C Koud spoelen Spoelen op 68°C Drogen	160 17	1,05
NORMAAL		(enaud)	VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	100 17	1,30
SUPER			BIJZONDER VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Voorwassen op 45°C Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	110 20	1,60

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

De HALVE BELADING - "3/1" (4) is optioneel voor alle programma's, uitgezonderd het weken.

(*) Referentieprogramma volgens de EN 50242 norm.
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2.
(2) De duur van de cyclus en het energieverbruik kunnen variëren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

Alleen voor de modellen BAB 12 couverts (zie energie-etiket)

PROGRAMMA SELECTIE			AARD EN GRAAD VAN VERVUILING VAN DE VAAT	AFWIKKELING PROGRAMMA	DUUR VERBRUIK
					MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
WEKEN		[6C20]	PANNEN EN COUVERTS IN AFWACHTING VAN VOLTOOIIN BELADING	Koud voorwassen	12 7	0,02
KORT			WEINIG VUILE VAAT MET "VERSE BEVUILING" ZONDER OPGEDROOGDE RESTEN	Wassen oop 38°C Koud spoelen Spoelen op 58°C	45 15	0,87
ECO (*)		[3V26]	WEINIG VUILE PANNEN EN COUVERTS MAAR MET OPGEDROOGDE RESTEN	Wassen oop 55°C Koud spoelen Spoelen op 68°C Drogen	150 15	1,24
DAGELIJKS		[27C6]	NORMAAL VUILE VAAT MET NORMALE BEVUILING ZONDER OPGEDROOGDE RESTEN	Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	90 16	1,43
ZWAAR		[3X5K]	BIJZONDER VUILE PANNEN EN COUVERTS	Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	100 20	1,60
DELICAAT		[3X16]	WEINIG VUILE COUVERTS	Koud voorwassen Wassen oop 45°C Koud spoelen Spoelen op 68°C Drogen	80 20	1,20
BIO		[5647]	VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 55°C Koud spoelen Spoelen op 68°C Drogen	96 20	1,30
NORMAAL		[6624]	VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Koud voorwassen Wassen oop 65°C Koud spoelen Spoelen op 68°C Drogen	95 20	1,40
SUPER		[2Y78]	BIJZONDER VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	Voorwassen op 45°C Wassen oop 70°C 2 koude spoelbeurten Spoelen op 70°C Drogen	115 24	1,77

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

De HALVE BELADING - "3/1" (4) is optioneel voor alle programma's, uitgezonderd het weken.

(*) Referentieprogramma volgens de EN 50242 norm.
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2.
(2) De duur van de cyclus en het energieverbruik kunnen variëren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

TABEL VOOR CONTROLE-INSTITUTEN

Controlenorm EN 50242
Vergelijkbaar programma	(*) Programma BIO (P3+P1) - modellen AAA-AAB(*) Programma ECO (P3) - modellen BAB
Belading 12 couverts
Soort afwasmiddel B
Dosering afwasmiddel 30 g
Regeling glansspoelmiddel 5/6

1.2 Wasprogramma's

De vaatwasser is uitgerust met een bedieningspaneel, zoals beschreven in hoofdstuk "1. Beschrijving van het bedieningspaneel", waarmee alle handelingen noodzakelijk voor het inschakelen, uitschakelen en de programmering kunnen worden uitgevoerd.

Alvorens een wasprogramma te starten moet u controleren of:

•de waterkraan geopend is;

•er regeneratiezout in het reservoir aanwezig is;

•er voldoende afwasmiddel in het bakje is gedaan;

•de korven op de juiste wijze zijn beladen;

•de sproeiarmen vrij, onbelemmerd kunnen draaien;

•de deur van de vaatwasser goed is gesloten.

INSCHAKELEN

Met de ON/OFF (1) drukknop schakelt u de vaatwasser in en gaat het controlelampje (6) branden.

Ongeveer 2 seconden na deze handeling zullen de controlelampjes FASEN/PROGRAMMA (10) gaan branden.

PROGRAMMERING

Op dit model vaatwasser zijn alle programmeringshandelingen slechts mogelijk bij een gesloten deur. Bij een geopende deur blijven de controlelampjes PROGRAMMA'S (7) en de controlelampjes FASEN/PROGRAMMA (10) gedoofd.

SELECTIE VAN HET PROGRAMMA

Het programma kan worden geselecteerd met behulp van de bijbehorende drukknoppen (2).

Wanneer u de drukknop van het gewenste programma indrukt zal het bijbehorende controlelampje gaan branden ter bevestiging van de uitgevoerde handeling.

STARTEN VAN HET PROGRAMMA

Om de vaatwasser te starten moet u de drukknop START/PAUZE (5) enkele seconden lang indrukken tot het controlelampje van de eerste fase van het geselecteerde programma begint te knipperen (biep ter bevestiging).

De hier afgebeelde tijsduur, die tijdens de cyclus wordt aangepast, is "indicatief", want beïnvloed door de wasomstandigheden, zoals de hoevelheid en aard van de vaat, de aanvoertemperatuur van het water enz. Het is daarom normaal wanneer u tijdens de uitvoering van het programma aanpassingen ziet (toename of afname van de minuten) vooral tijdens de overgang van de ene naar de andere fase (bijvoorbeeld van het wassen naar het spoelen).

Het verloop van het programma zal worden weergegeven door de controlelampjes FASEN/PROGRAMMA (10) die een indicatie geven van de staat van de lopende cyclus.

Voorwassen

Het controlelampje van de lopende fase knippert, terwijl de controlelampjes met betrekking tot de eerdere en latere wasfasen blijven branden.

N.B. tijdens het verloop van programma's waarvoor geen voorwas is voorzien, zal het eerste controlelampje FASEN/PROGRAMMA (10) gedoofd blijven.

END VAN HET PROGRAMMA

Het eind van het programma wordt aangegeven door een kort geluidssignaal en het knipperen van alle

FASEN/PROGRAMMA (10) controlelampjes.

Wanneer u één van de toetsen PROGRAMMAKEUZE (2), indrukt, zullen de controlelampjes ophouden te knipperen en is de vaatwasser klaar om een nieuwe cyclus uit te voeren, hetzelfde gebeurt wanneer u de deur opent en weer sluit of wanneer u de machine uit- en weer inschakelt.

ONDERBREKING VAN HET PROGRAMMA

Om een lopend programma te onderbreken, moet u:

• het drkknopSTART/PAUZE (5), indrukken, het controlelampje van de lopende fase gaat uit;
• de druktoets ingedrukt houden tot de controlelampjes FASEN/PROGRAMMA (10) gaan branden (biep ter bevestiging).

WIJZIGEN VAN HET PROGRAMMA

Om een lopend programma te wijzigen moet u:

• het programma onderbreken (zie ONDERBREKING VAN HET PROGRAMMA");
• het nieuwe programma selecteren;
• de drukknSTART/PAUZE (5) nogmaals indrukken om het nieuwe programma te laten starten.

Om een lopend programma te annuleren moet u hem eerst onderbreken (zie "ONDERBREKING VAN HET PROGRAMMA").

Op dit punt moet u tegelijkertijd P1+P2 indrukken om de eerste drie programma-controlelampjes te doen branden.

Wanneer tijdens de werking de deur wordt geopend, zal bij het sluiten ervan het programma opnieuw moeten worden gestart zoals beschreven onder punt "STARTEN VAN HET PROGRAMMA". Het programma zal worden hervat vanaf het punt waarop het werd onderbroken.

Wanneer de temperatuur in de kuip de 50°C overschrijdt zal het programma na ongeveer 30 seconden worden hervat.

De wascyclus zal niet worden gestart als de deur van de vaatwasser niet of niet op de juiste manier gesloten is.

SELECTIE JE WASSEN MET HALVE BELADING (afhankelijk van de modellen) (beschikbaar in alle programma's met uitzondering van het weken programma)

Met drukknop WASSEN MET 12 BELADING (4) kunt u het wassen met slechts de bovenste korf selecteren.

Na het programma te hebben geselecteerd moet u als volgt te werk gaan:

- wanneer u drukknoop WASSEN MET 12 BELADING (4) éénmaal indrukt selecteert u de bovenste korf (het bijbehorende controlelampje gaat branden);

- wanneer u drukknoop voor de WASSEN MET ½ BELADING (4) nogmaals indrukt keert u terug naar de staat van het wassen bij volle belading (controlelampje gaat uit).

De optie 1/2 BELADING kan in alle programma's worden geselecteerd, met uitzondering dat van het "weken".

N.B.: bij de selectje ½ BELADING zal de duur van het programma worden gewijzigd.

In de door de HALVE BELADING bestemde korf kan een bestekcontainer worden geplaatst, terwijl de niet geselecteerde korfleeg moet blijven.

LET OP: het heeft geen zin om de niet-geselecteerde korf te laden omdat de waterstraal uitsluitend de ingestelde korf zal bereiken.

DRUKKNOP OPTIE "3/1" (afhankelijk van de modellen)

(beschikbaar in alle programma's met uitzondering van het weken programma)

Wanneer u de drukknop (4) indrukt wordt de optie "3/1" geactiveerd, wat wordt bevestigd door het gaan branden van het bijbehorende controlelampje. Deze optie is ontwikkeld voor het gebruik van vaatwasproducten (in poedervorm of als tabletten) die substanties bevatten die de regeneratiezouten en het glansmiddel vervangen, en die op de markt bekend staan onder de naam "3 in 1"; in dit geval zal de vaatwasser het product op optimale wijze gebruiken en het verbruik van zout en glansmiddel, dat eventueel al in de vaatwasser aanwezig is, vermijden.

Opmerking: bij selectie van de "3/1" drukknop is het normaal dat de controlelampjes zout/glansmiddel blijven branden wanneer de betreffende bakjes leeg zijn.

UITSTEL VAN HET PROGRAMMA (afhankelijk van de modellen) (beschikbaar in alle programma's met uitzondering van het weken programma)

Met de drukknop UITSTEL PROGRAMMA (3) kunt u de start van het wasprogramma met 3, 6 of 9 uur uitstellen. Met deze functie kunt u de vaatwasser gedurende de gewenste tijdspanne laten draaien.

Nadat u het uitstel heeft geselecteerd moet u het programma starten (zie de daaraan gewijde paragraaf).

De vaatwasser zal een voorwas afronden waarna de ingestelde "programma-uitstel" in werking zal treden (het controlelampje dat hoort bij resp. 3, 6 of 9 uur zal knipperen).

Wanneer u tijdens het lopende programma de geprogrammeerde start wenst te annuleren of te wijzigen moet u:

• de toetsSTART/PAUZE (5) enkele seconden lang ingedrukt houden tot de controlelampjes voor de FASEN/PROGRAMMA (10) gaan branden;
• de toedtSTEL PROGRAMMA (3) meerdere malen indrukken tot de geprogrammeerde start wordt geannulleerd (alle controlelampjes die het uitstel aangeven gaan uit);
• de START/PAUZE (5) drukknop indrukken om het programma te starten.

Wanneer u de geprogrammeerde start wenst in te stellen terwijl het programma reeds is gestart moet u als volgt te werk gaan:

Het programma dat u wenst uit te voeren is hetzefelde als het lopende programma:

• houd de tSTART/PAUZE (5) enkele seconden lang ingedrukt tot de controlelampjes voor de FASEN/PROGRAMMA (10) gaan branden;
• annuleer de lopende programma's (zie de daaraan gewijde paragraaf);
• selecteer nogmaals het programma;
• selecteer het uitstel;
• druk de START/PAUZE (5) drukknop in om het programma te starten.

Het programma dat u wenst uit te voeren verschilt van het lopende programma:

• houd de START/PAUZE (5) enkele seconden lang ingedrukt tot de controlelampjes voor de FASEN/PROGRAMMA (10) gaan branden;
• wijzig het programma;
• selecteer het uitstel;
• druk dSTART/PAUZE (5) drukknop im om het programma te starten. De vaatwasser zal het water afvoeren en opnieuw starten met het uitstel en het nieuwe programma.

OM ENERGIE TE BESPAREN! ... EN VOOR HET BEHOUD VAN HET MILIEU

• Probeer om de vaatwasser altijd volledig gevuld te gebruiken.
• Was de vaat niet onder stromend water.
• Gebruik het voor de aard van de vaat meest geschikte programma.
• Spoel niet vooraf eerst af.
• Sluit, indien mogelijk, de vaatwasser aan op een warmwaterleiding tot 60°C.

OM HET AFWASMIDDELVERBRUIK TE BEPERKEN! ... EN VOOR HET BEHOUD VAN HET MILIEU

De in de afwasmiddelen voor vaatwassers aanwezige fosfaten vormen een probleem voor het milieu. Om een overmatig afwasmiddel- en stroomverbruik te voorkomen, raden wij aan om:

• de delicate vaat te scheiden van vaat die beter bestand is tegen agressieve afwasmiddelen en hoge temperaturen;
• het afwasmiddel niet rechtstreeks op de vaat te gieten.

VERWIJDEREN VAN DE VAAT

Na beëindiging van het wasprogramma moet u tenminste 20 minuten wachten alvorens de vaat er uit te halen, om hem te laten afkoelen. Om te voorkomen dat eventuele in de bovenste korf achtergebleven waterdruppels op de nog in de onderste korf achtergebleven vaat vallen, wordt het aangeraden om eerst de onderste korf en daarna pas de bovenste korf leeg te halen.

REGELING VAN DE ONTHARDER

De vaatwasser is uitgerust met een inrichting die het mogelijk maakt om de regeling van de ontharder aan te passen aan de hardheid van het vulwater.

Afhankelijk van het model bevindt de keuzeschakelaar voor de regeling zich:

- in de kunststof ring op de rechterwand aan de binnenkant van de vaatwasser;

- in de ontharder, net onder de dop.

Beide kunnen worden ingesteld op 5 standen:

Vraag het waterleidingbedrijf om de informatie betreffende de hardheidsgraad van het water.

2. Alarmen

Bij een storing zal de vaatwasser de afwijking signaleren door het doen branden van een combinatie van de controlelampjes.

In het specifieke geval van een alarm zullen controlelampjes PROGRAMMA'S (7) gaan branden terwijl de controlelampjes voor de FASEN/PROGRAMMA (10) de code van de storing zullen aangeven:

CODE CONTROLELAMPJES FASEN BESCHRIJVING

E1		De overstromingsbeveiliging (indien aanwezig) is in werking getreden.
E2		Het systeem dat het waterniveau in de vaatwasser beperkt heeft ingegrepen (Veiligheidsgroep).
E3		De maximale hoeveelheid te vullen water.
E4		De temperatuursonde is niet aangesloten.
E5		De vaatwasser wordt niet gevuld met water.
E6		De machine is niet in staat om het water uit de kuip te pompen.
E7		De vaatwasser is niet in staat om de hoeveelheid ingenomen water precies te meten (alleen op modellen met turbinetta).
E8		Afwijking in het waterdistributiesysteem van de korven (indien aanwezig).
E9		De maximale hoeveelheid te vullen water is overschreden (alleen op modellen met turbinetta).

WAARSCHUWINGEN EN ADVIEZEN, LEIDRAAD VOOR HET GEBRUIK VAN DE MANDEN EN HET REINIGEN VAN DE VAATWASSER

1. Aanwijzingen voor veiligheid en gebruik 108
2. Installatie en inbedrijfstelling 112
3. Gebruiksinstructies 116
4. Schoonmak en onderhoud 129

Wij wensen u van harte te bedanken voor uw keuze voor dit product van ons.

Wij bevelen aan om alle instructies in deze gebruiksaanwijzing aandachtig door te lezen om op de hoogte te zijn van de meest geschikte voorwaarden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen is erop gebaseerd dat u stap voor stap alle functies van het apparaat leert kennen, de teksten zijn gemakkelijk te begrijpen en worden geïllustreerd met gedetailleerde afbeeldingen.

De hier verstrekte reinigingsadviezen stellen u in staat om de prestaties van uw vaatwasser altijd optimaal te houden.

In deze eenvoudig te raadplegen gebruiksaanwijzing zult u de antwoorden kunnen vinden op al uw vragen met betrekking tot het gebruik van de vaatwasser.

INSTRUCTIES VOOR DE INSTALLATEUR: deze instructies zijn bestemd voor de bevoegde installateur die is belast met de installatie, inbedrijfstelling en het uitproberen van het apparaat.

INSTRUCTIES VOOR DE GEBRUIKER: u vindt er nuttig advies voor het gebruik van de manden, sproeiers, bakjes en filters.

1. Aanwijzingen voor veiligheid en gebruik

DEZE HANDLEIDING IS EEN WEZENLIJK ONDERDEEL VAN HET APPARAAT: HIJ DIENT ALTIJD IN ZIJN GEHEEL SAMEN BIJ HET APPARAAT TE WORDEN BEWAARD. VÓÓR DE INGEBRUIKNEMING BEVELEN WIJ AAN OM DE IN DEZE HANDLEIDING OPGENOMEN AANWIJZINGEN AANDACHTIG DOOR TE LEZEN. DE INSTALLATIE MOET DOOR BEVOEGD PERSONEEL WORDEN UITGEVOERD MET INACHTNEMING VAN DE GELDENDE NORMEN. DIT APPARAAT IS BESTEMD VOOR EEN HUISHOUDELIJK GEBRUIK EN BEANTWOORDT AAN DE MOMENTEEL VAN TOEPASSING ZIJNDE RICHTLIJNEN 72/23 EEG, 89/336 (INCLUSIEF 92/31), MET INBEGRIP VAN HET VOORKOMEN EN ELIMINEREN VAN RADIOSTORINGEN. HET APPARAAT IS ONTWIKKELD VOOR DE VOLGENDE WERKZAAAMHEDEN: HET WASSEN EN DROGEN VAN DE VAAT; IEDER ANDER GEBRUIK DIENT ALS ONEIGENLIJK TE WORDEN BESCHOUWD. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR ENIG GEBRUIK DAT AFWIJKT VAN HETGEEN IS VOORZIEN.

HET TYPEPLAATJE MET DE TECHNISCHE GEGEVENS, HET SERIENUMMER EN DE MERKING IS ZICHTBAAR OP DE RAND AAN DE BINNENKANT VAN DE DEUR. HET PLAATJE OP DE RAND AAN DE BINNENKANT VAN DE DEUR MAG NOOIT WORDEN VERWIJDERD.

LAAT DE RESTEN VAN DE VERPAKKING NIET ONBEWAAKT IN DE HUISELIJKE OMGEVING LIGGEN. VERDEEL DE VERSCHILLENDE VAN DE VERPAKKING AFKOMSTIGE AFVALMATERIALEN EN BRENG ZE NAAR HET DICHTSBIJZIJNDE CENTRUM VOOR GESCHEIDEN AFVALINZAMELING.

DE AARDAANSLUITING IS VERPLICHT OP DE DOOR DE VEILIGHEIDSNORMEN VOOR ELEKTRISCHE INSTALLATIES VOORZIENE WIJZE. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR ENIG LETSEL AAN PERSONEN OF SCHADE AAN ZAKEN ALS GEVOLG VAN EEN ONTBREKENDE OF GEBREKKIGE AARDAANSLUITING.

BIJ PLAATSING VAN HET APPARAAT OP VLOEREN MET VLOERBEDEKKING MOET U CONTROLEREN OF DE OPENINGEN AAN DE ONDERZIJDE NIET WORDEN AFGESLOTEN.

SCHAKEL DE VAATWASSER NA IEDER GEBRUIK UIT OM STROOMVERSPILLING TE VOORKOMEN.

HET AFGEDANKTE APPARAAT MOET ONBRUIKBAAR WORDEN GEMAAKT. SNIJD, NA DE STEKER UIT HET STOPCONTACT TE HEBBEN GETROKKEN, DE VOEDINGSKABEL DOOR. MAAK DE VOOR KINDEREN GEVAARLIJKE DELEN (SLUITINGEN, DEUREN ENZ.) ONGEVAARLIJK.

DIT APPARAAT IS VOORZIEN VAN HET MERKTEKEN VOLGENS DE EUROPESE RICHTLIJN 2002/96/EG INZAKE AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATEN (AEEA).

DOOR ERVOOR TE ZORGEN DAT DIT PRODUCT OP DE JUISTE MANIER ALS AFVAL WORDT VERWERKT, HELPT U MOGELIJK NEGATIEVE CONSEQUENTIES VOOR HET MILIEU EN DE MENSELIJKE GEZONDHEID TE VOORKOMEN DIE ANDERS ZOUDEN KUNNEN WORDEN VEROORZAAKT DOOR ONJUISTE VERWERKING VAN DIT PRODUCT ALS AFVAL.

HET SYMBOL OP HET PRODUCT OF OP DE BIJBEHORENDE DOCUMENTATIE GEEFT AAN DAT DIT PRODUCT NIET ALS HUISHOUDELIJK AFVAL MAG WORDEN BEHANDELD. IN PLAATS DAARVAN MOET HET WORDEN AFGEGEVEN BIJ EEN VERZAMELPUNT VOOR RECYCLING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN. AFDANKING MOET WORDEN UITGEVOERD IN OVEREENSTEMMING MET DE PLAATSELIJKE MILIEUVOORSCHRIFTEN VOOR AFVALVERWERKING. VOOR NADERE INFORMATIE OVER DE BEHANDELING, TERUGWINNING EN RECYCLING VAN DIT PRODUCT WORDT U VERZOCHT CONTACT OP TE NEMEN MET HET STADSKANTOOR IN UW WOONPLAATS, UW AFVALOPHAALDIENST OF DE WINKEL WAAR U HET PRODUCT HEEFT AANGESCHAFT.

BIJ STORINGEN MOET U HET APPARAAT VAN HET ELEKRICITEITSNET LOSKOPPELEN EN DE WATERKRAAN SLUITEN.

GEBRUIK GEEN TIJDENS HET TRANSPORT BESCHADIGDE APPARATEN! RAADPLEEG, BIJ TWIJFEL, UW WEDERVERKOPER.

HET APPARAAT MOET WORDEN GEINSTALLEERD EN AANGESLOTEN OVEREENKOMSTIG DE DOOR DE FABRIKANT VERSTREKTE INSTRUCTIES OF DOOR BEVOEGD PERSONEEL.

HET APPARAAT MOET DOOR VOLWASSENEN WORDEN GEBRUIKT.ZORG ERVOOR DAT KINDEREN UIT DE BUURT BLIJVEN EN ER NIET MEE SPELEN. HOUD KINDEREN UIT DE BUURT VAN AFWASMIDDELEN EN DE GEOPENDE VAATWASSERDEUR. DE VERPAKKINGSMATERIALLEN (PLASTIC ZAKKEN, POLYSTYROL, METALEN DELEN ENZ.) MOETEN BUITEN HET BEREIK VAN KINDEREN WORDEN GEHOUDEN.

HOUD KINDEREN UIT DE BUURT VAN DE GEOPENDE VAATWASSER; IN HET APPARAAT ZOUDEN ZICH NOG RESTEN AFWASMIDDEL KUNNEN BEVINDEN DIE ONHERSTELBARE SCHADE AAN DE OGEN, DE MOND EN KEEL KUNNEN VEROORZAKEN, EN ZELFS TOT DE DOOD DOOR VERSTIKKING KAN LEIDEN.

GEBRUIK GEEN OPLOSMIDDELEN ZOALS ALCOHOL EN TERPENTINE IN HET APPARAAT DIE TOT ONTPLOFFINGEN KUNNEN LEIDEN.

PLAATS GEEN MET AS, WAS OF VERF BEVUILDE VAAT IN HET APPARAAT.

DE VAATWASSER KAN KANTELEN ALS GEVOLG VAN HET LEUNEN OF ZITTEN OP DE OPEN DEUR, MET ALLE RISICO'S VAN DIEN VOOR DE PERSONEN.

OM TE VOORKOMEN DAT U EROVER STRUIKELT MOET U DE DEUR VAN DE VAATWASSER NIET OPEN LATEN STAAN.

VERMIJD HET CONTACT MET HET VERWARMINGSELEMENT VLAK NA DE BEËINDIGING VAN EEN WASPROGRAMMA.

TIJDENS HET GEBRUIK VAN DE VAATWASSERS KAN HET VERWARMINGSELEMENT, OOK PLAATSELIJK, IETS BRUIN WORDEN. DIT IS EEN NORMAAL, MET DE WERKINGSWIJZE SAMENHANGEND VERSCHIJNSEL, DAT DE GOEDE WERKING VAN HET APPARAAT OP GEEN ENKELE WIJZE ZAL BEÍNVLOEDEN.

DRINK, NA BEËINDIGING VAN HET WASPROGRAMMA EN VOOR HET DROGEN, NIET VAN HET EVENTUEEL IN DE VAAT OF DE VAATWASSER ACHTERGEBLEVEN WATER.

MESSEN EN ANDER KEUKENGEREI MET SCHERPE PUNTEN MOETEN MET DE PUNT NAAR BENEDEN IN DE CONTAINER WORDEN GEZET OF HORIZONTAAL IN DE BOVENSTE KORF GELEGD, WAARBIJ U ERVOOR MOET OPLETTEN DAT U ZICH NIET VERWONDT EN DAT ZE NIET UIT DE CONTAINER NAAR BUITEN STEKEN.

MET ACQUASTOP UITGEVOERDE MODELLEN

ACQUASTOP IS EEN INRICHTING DIE BIJ LEKKAGES OVERSTROMINGEN VOORKOMT. NA DE INTERVENTIE VAN DE ACQUASTOP MOET EEN BEVOEGD TECHNICUS WORDEN GERAADPLEEGD OM DE OORZAAK VAN DE STORING OP TE SPOREN EN TE VERHELPEN. BIJ DE MET ACQUASTOP UITGEVOERDE MODELLEN BEVAT DE TOEVOERSLANG EEN ELEKTROMAGNETISCHE KLEP. SNIJD DE SLANG NIET DOOR EN LAAT DE ELEKTROMAGNETISCHE KLEP NIET IN HET WATER VALLEN. BIJ BESCHADIGING VAN DE TOEVOERSLANG MOET U HET APPARAAT LOSKOPPELEN VAN DE WATERLEIDING EN HET ELEKTRICITEITSNET.

ONMIDDELLIJK NA DE INSTALLATIE MOET HET APPARAAT KORT WORDEN UITGEPROBEERD OVEREENKOMSTIG DE HIERNA VERSTREKTE INSTRUCTIES. ALS HET APPARAAT NIET MOCHT FUNCTIONEREN MOET U HET VAN DE ELEKTRICITEITSNET LOSKOPPELEN EN DE DICHTSTBIJZIJNDE TECHNISCHE DIENST WAARSCHUWEN. PROBEER NIET OM HET APPARAAT TE REPAREREN.

DE VAATWASSER BEANTWOORDT AAN ALLE DOOR DE GELDENDE VEILIGHEIDSVOORSCHRIFTEN OPGELEGDE EISEN MET BETREKKING TOT ELEKTRISCHE APPARATEN. EVENTUELE TECHNISCHE CONTROLES MOGEN UITSLUITEND DOOR GESPECIALISEERD EN ERKEND PERSONEEL WORDEN UITGEVOERD: REPARATIES UITGEVOERD DOOR NIET ERKEND PERSONEEL, ZULLEN DE GARANTIE DOEN VERVALLEN EN KUNNEN EEN BRON VAN GEVAAR VOOR DE GEBRUIKER WORDEN.

De fabrikant kan niet aansprakelijk worden gesteld voor letsel aan personen of schade aan zaken als gevolg van het niet opvolgen van de bovenstaande voorschriften of als gevolg van werkzaamheden op ook een enkel deel van het apparaat of door het gebruik van niet-originele vervangingsonderdelen.

2. Installatie en inbedrijfstelling

Verwijder de polystyrol korfblokkeringen. Plaats het apparaat op de daarvoor bestemde. De vaatwasser kan met de zijkanten of de achterkant tegen meubels of wanden worden geplaatst. Als de vaatwasser naast een warmtebron wordt geplaatst moet een warmteïsolerende wand worden geplaatst om oververhitting en een slechte werking te voorkomen. Voor de stabilteit moeten de inbouwapparaten voor onderbouw of integratie uitsluitend onder ononderbroken werkbladen worden geplaatst en aan de ernaast geplaatste meubels worden vastgeschroefd. Om de inbouw te vergemakkelijken kunnen de toevoer- en afvoerslangen in alle richtingen worden gedraaid; zorg ervoor dat ze niet worden geknikt of afgeklemd en dat ze niet te strak gespannen komen te staan. Zorg ervoor dat u de borgring aandraait nadat u de buizen in de gewenste richting heeft gedraaid. Voor de passage van de buizen en de voedingskabel is een gat nodig van minimaal ∅ 8 cm.

Zet het apparaat waterpas op de grond met behulp van de regelbare voetjes. Dit is vereist voor de correcte werking van de vaatwasser.

Het is ten strengste verboden om de vaatwasser in te bouwen onder een glaskeramische kookplaat.

U kunt de vaatwasser inbouwen onder een traditionele kookplaat, op voorwaarde dat het werkblad van de keuken ononderbroken doorloopt, en dat zowel de vaatwasser als de kookplaat op correcte wijze zijn gemonteerd en vastgezet, zodat ze geen enkele gevaarlijke situatie kunnen creëren.

Aleen voor de vrijstaande modellen

• Het is ten strengste verboden om een kookplaat boven een vrijstaande vaatwasser te monteren.
• Wanneer het apparaat niet in een nis is geplaatst en dus vanaf een zijkant toegankelijk is, moet u, om veiligheidsredenen, de kant van het deurscharnier bekleden (gevaar voor verwondingen). De bekledingen zijn beschikbaar als accessoire bij de gespecialiseerde wederverkopers of de Technische Servicedienst.
• Voor het inbouwen van de vaatwasser moet u bij de erkende wederverkopers of bij de Technische Servicedienst de speciale kit aanschaffen.

Sommige modellen hebben een centrale regelbare voet achter die met behulp van een schroef onderaan de voorkant van het apparaat kan worden afgesteld.

2.1 Aansluiting op de waterleiding

Voorkom het risico van verstoppingen of beschadigingen: als de waterleiding nieuw is of langdurig ongebruikt gebleven, moet u, voordat u de aansluiting op de waterleiding uitvoert, controleren of het water helder is en zonder vervuiling om schade aan het apparaat te voorkomen. Gebruik voor de aansluiting van de vaatwasser op de waterleiding, uitsluitend nieuwe slangen; gebruik nooit oude of reeds gebruikte slangen.

AANSLUITING OP DE WATERKRAAN

Sluit de toevoerslang, na plaatsing van het bij de vaatwasser geleverde filter A, aan op een koudwaterkraan met een schroefdraad van 34 " gas. Draai de slang met de hand stevig vast en draai hem nog circa een kwartslag na met een tang.

Bij de met ACQUASTOP uitgeruste modellen is het filter al in de ring met schroefdraad aangebracht.

De vaatwasser kan worden gevuld met water van maximaal 60°C. Bij gebruik van warm water zal de wastijd met circa 20 minuten worden teruggebracht, hoewel de efficiëntie iets minder zal zijn. De aansluiting moet worden uitgevoerd op de warmwaterleiding van het huis en op dezelfde wijze als beschreven voor het koude water.

AANSLUITING OP DE AFVOER

Plaats de afvoerslang in een afvoerpijp met een minimum-diameter van 4 cm; de slang kan ook in de gootsteen worden gehangen met behulp van de bijgesloten slanghouder, waarbij er echter voor moet worden opgelet dat hij niet wordt geknikt of afgeklemd. Het is belangrijk dat de slang niet kan losraken en vallen. Om deze reden heeft de slanghouder een gat waarmee hij met behulp van een touwtje aan de pijp of kraan kan worden bevestigd.

Het vrije eind moet op een hoogte tussen de 30 en 100 cm worden aangebracht en mag nooit onder water staan. Horizontaal geplaatste verlengstukken mogen maximaal 3 m lang zijn en in dat geval moet de afvoerslang maximaal 85 cm van de grond af worden aangebracht.

2.2 Elektrische aansluiting en waarschuwingen

CONTROLEER OF DE SPANNINGS- EN FREQUENTIEWAARDEN VAN HET ELEKTRICITEITSNET OVEREENSTEMMEN MET DIE VERMELD OP HET TYPEPLAATJE VAN HET APPARAAT OP DE RAND AAN DE BINNENZIJDE VAN DE DEUR.

DE STEKKER AAN HET UITEINDE VAN DE VOEDINGSKABEL EN HET BIJBEHORENDE STOPCONTACT MOETEN VAN HETZELFDE TYPE ZIJN EN OVEREENSTEMMEN MET DE GELDENDE NORMEN MET BETREKKING TOT DE ELEKTRISCHE INSTALLATIES.

NA DE INSTALLATIE MOET DE STEKKER TOEGANKELIJK ZIJN.

TREK NOOIT AAN DE KABEL OM DE STEKKER UIT HET STOPCONTACT TE VERWIJDEREN.

DE BESCHADIGDE VOEDINGSKABELMOET WORDEN VERVANGEN DOOR DE FABRIKANT OF EEN ERKEND SERVICECENTRUM.

VERMIJD HET GEBRUIK VAN ADAPTERS OF AFLEIDINGEN DIE TOT OVERVERHITTING OF BRAND ZOUDEN KUNNEN LEIDEN.

WANNEER HET APPARAAT UITSLUITEND EEN VOEDINGSKABEL ZONDER STEKKER HEEFT:

MOET U, OP EEN GEMAKKELIJK BEREIKBARE PLAATS IN DE NABIJHEID VAN HET APPARAAT EEN MEERPOLIGE SCHEIDINGSINRICHTING MET EEN MINIMALE CONTACTOPENING VAN 3,5MM OP DE VOEDINGSLIJN ERVAN AANBRENGEN.

DE AANSLUITING OP HET ELEKTRICITEITSNET MAG UITSLUITEND WORDEN UITGEVOERD DOOR EEN GESPECIALISEERDE TECHNICUS, IN OVEREENSTEMMING MET HET ONDERSTAANDE SCHEMA EN DE GELDENDE WETTEN.

Om ieder risico te voorkomen moet een eventueel beschadigde voedingskabel worden vervangen door de fabrikant of een erkend servicecentrum.

BIJ REINIGING OF ONDERHOUD VAN HET APPARAAT:

VOORDAT U ONDERHOUD GAAT UITVOEREN OP HET APPARAAT MOET U DE STEKKER UIT HET STOPCONTACT VERWIJDEREN OF DE SPANNING ONDERBREKEN MET DE MEERPOLIGE SCHEIDINGSINRICHTING.

ALLEEN VOOR GROOT-BRITTANNIË:

DIT APPARAAT MOET WORDEN AANGESLOTEN OP EEN AARDVERBINDING.

Vervanging van de zekering

Wanneer het apparaat wordt geleverd met een BS 1363A 13A zekering in de stekker voor de aansluiting op het elektrische voedingsnet, moet u, bij vervanging van de zekering in dit type stekker een ASTA gekeurde zekering gebruiken van het type BS 1362 en als volgt te werk gaan:

1. Verwijder het deksel A en de zekering B.
2. Plaats de nieuwe zekering in het deksel.
3. Plaats beide weer terug in de stekker.

Het deksel van de zekering moet bij de vervanging van de zekering weer worden teruggeplaatst. Wanneer het deksel zoek mocht raken mag de stekker pas weer worden gebruikt nadat u een geschikt vervangingsonderdeel heeft gemonteerd.

De geschikte vervangingsonderdelen zijn herkenbaar aan het gekleurde insteekstuk of aan het opschrift in reliëf op de basis van de stekker die er de kleur van beschrijft.

U kunt de vervangingsdeksels voor de zekeringen bij de plaatselijke wederverkopers van elektriciteitsmateriaal vinden.

3. Gebruiksinstructies

Na de vaatwasser op correcte wijze te hebben geïnstalleerd zijn de volgende handelingen noodzakelijk om hem te kunnen gebruiken:

• Regeling van de ontharder;
  • Vullen met het regeneratiezout;
• Vullen met glansspoelmiddel en afwasmiddel.

3.1 Gebruik van de waterontharder

De hoeveelheid kalk in het water (hardheidsgraad van het water) is verantwoordelijk voor de witte vlekken op de opgedroogde vaat, die, na verloop van tijd mat zullen worden. De vaatwasser is uitgerust met een automatische ontharder die met gebruikmaking van hiervoor specifiek bestemd regeneratiezout, de hardheids-elementen uit het water onttrekt. De vaatwasser is in de fabriek afgesteld op een hardheidsgraad van 3 (gemiddelde hardheid 41-60°dF - 24-31°dH).

Bij gebruik van gemiddeld hard water zal het zout na ongeveer 20 wasbeurten moeten worden bijgevuld. Het reservoir van de ontharder heeft een capaciteit van ongeveer1,7 Kg grof zout. Sommige modellen zijn uitgerust met een venster voor het ontbreken van het zout. In deze modellen bevat de dop van het zoutreservoir een groene drijver die bij het verminderen van de zoutconcentratie in het water zal gaan zakken. Wanneer de groene drijver niet meer zichtbaar is door de doorzichtige dop moet het regeneratiezout worden bijgevuld. Het reservoir bevindt zich onderin de vaatwasser. Na de onderste korf te hebben verwijderd moet u de dop van het reservoir linksom losdraaien en het zout met behulp van de met de vaatwasser geleverde trechter toevoegen. Alvorens de dop weer vast te draaien moet u eventuele zoutresten bij de opening verwijderen.

• Bij de eerste inwerkingstelling van de vaatwasser dient u, afgezien van het zout, tevens een liter water in het reservoir te gieten.
• Controleer altijd na het vullen van het reservoir of de dop goed is afgesloten. Het mengsel van water en afwasmiddel mag het reservoir niet binnendringen daar dit werking van het regeneratiesysteem zal beïnvloeden. In dat geval is de garantie niet meer geldig.
• Gebruik uitsluitend regeneratiezout voor vaatwassers voor huishoudelijk gebruik. Vul, bij gebruik van zouttabletten, het reservoir niet volledig af.

• Gebruik geen keukenzout, omdat dit niet-oplosbare substanties bevat die na verloop van tijd het onthardingssysteem kunnen beschadigen.
• Vul, indien noodzakelijk, het zout bij vóór u het wasprogramma start; op deze wijze zal de overtollige zoutoplossing onmiddellijk door het water worden verwijderd; een langdurige aanwezigheid van zout water in de waskuip kan tot corrosievorming leiden.

Let ervoor op dat u het zout niet met het afwasmiddel verwisselt: de aanwezigheid van afwasmiddel in het zoutreservoir zal de ontharder beschadigen.

3.2 Gebruik van de doseerbakjes voor het glansspoelmiddel en het afwasmiddel

De doseerbakjes voor het afwasmiddel en het glansspoelmiddel bevinden zich aan de binnenkant van de deur: links dat van het afwasmiddel en rechts dat van het glansspoelmiddel.

Uitgezonderd het WEEK programma, moet het afwasmiddelbakje vóór iedere wasbeurt met een geschikte dosis afwasmiddel worden gevuld. Het glansspoelmiddel hoeft alleen maar worden bijgevuld indien nodig.

TOEVOEGING VAN HET GLANSSPOELMIDDEL

Het glansspoelmiddel zal het opdrogen van de vaat versnellen en de vorming van vlekken en kalkafzettingen voorkomen; het wordt automatisch tijdens de laatste spoelbeurt aan het water toegevoegd vanuit het doseerbakje aan de binnenkant van de deur.

• Open de deur.
• Draai de dop van het reservoir 14 slag linksom en verwijder hem.
• Vul het glansspoelmiddel bij tot het bakje vol is (circa 140 c.c.). Het venstertje naast de dop moet helemaal donker worden. Vul weer glansspoelmiddel bij als het venster lichter wordt of het controlelampje voor het ontbreken van het glansspoelmiddel gaat branden.
• Plaats de dop weer terug en draai hem rechtsom.
• Veeg het gemorste glansspoelmiddel met een doek af omdat dit tot schuimvorming kan leiden.

REGELING VAN DE DOSERING VAN HET GLANSSPOELMIDDEL

De vaatwasser wordt in de fabriek op een gemiddelde waarde afgesteld. De dosering kan echter worden geregeld met behulp van de regelknop op de doseerder, de dosis zal proportioneel zijn aan de stand van de regelknop.

• Voor de regeling van de dosering moet de dop van het reservoir ¼ slag linksom worden gedraaid en verwijderd.
• Draai vervolgens met een schroevendraaier de regelaar van de dosering in de gewenste stand.
• Plaats de dop weer terug en draai hem rechtsom vast.

- De hoeveelheid glansspoelmiddel moet worden verhoogd als de gewassen vaat mat is of ronde vlekken vertoont.

- Als de vaat daarentegen plakkerig aanvoelt of witte strepen vertoont moet de hoeveelheid glansspoelmiddel worden verminderd.

VULLEN MET AFWASMIDDEL

Om het deksel van het bakje te openen moet u drukknop P een weinig indrukken. Voeg het afwasmiddel toe en sluit het deksel zorgvuldig af.

Tijdens het wassen zal het bakje automatisch worden geopend.

• Wanneer u een programma met warme voorwas kiest (zie de programmatabel), moet u een extra hoeveelheid afwasmiddel in de holte G/H (afhankelijk van de modellen) doen.
• Gebruik uitsluitend specifieke afwasmiddelen voor vaatwassers. Het gebruik van afwasmiddelen van goede kwaliteit is van groot belang voor optimale wasresultaten.
• Bewaar het afwasmiddel in een gesloten verpakking op een droge plek om de vorming van klonten die de wasresultaten nadelig zullen beïnvloeden, te voorkomen. Eenmaal geopend zullen de afwasmiddelen niet al te lang bewaard kunnen blijven omdat het afwasmiddel aan efficiëntie zal inboeten.
• Gebruik geen afwasmiddel voor de handafwas omdat de hoge schuimproductie ervan de werking van de vaatwasser nadelig kan beïnvloeden.
• Zorg voor een goede dosering van het afwasmiddel. Te weinig afwasmiddel zal leiden tot een onvolledige verwijdering van het vuil, terwijl een teveel ervan de efficiëntie niet zal verhogen, maar slechts verspilling is.

- Er zijn vloeibare en afwasmiddelen in poedervorm in de handel, die onderling verschillen voor wat betreft hun chemische samenstelling en die fosfaten kunnen bevatten of niet, die in dat geval zijn vervangen door natuurlijke enzymen.

• Fosfaathoudende afwasmiddelen zijn voornamelijk actief tegen vetten en amide bij temperaturen van meer dan 60°C.
• De enzymen bevattende afwasmiddelen zijn ook al bij lagere temperaturen actief (vanaf 40 tot 55°C) en zijn biologisch beter afbreekbaar. Met dit type afwasmiddel kunnen bij lagere temperaturen dezelfde wasresultaten worden bereikt die anders pas bij programma's van 65°C mogelijk zouden zijn.

Voor het behoud van het milieu bevelen wij het gebruik aan van afwasmiddelen zonder fosfaten of chloor.

• Producten "3/1"

Voor het gebruik van afwasmiddelen met geïntegreerd zout en glansmiddel moet u op de pagina "Beschrijving van de bedieningsorganen" controleren of de vaatwasser is uitgerust met de "drukknop optie 3/1" en vervolgens de paragraaf waar het gebruik ervan wordt beschreven raadplegen.

Is dit niet het geval dan raden wij het gebruik aan van traditionele producten (gescheiden afwasmiddel, zout en glansmiddel), omdat de "3/1" producten met de traditionele wascycli problemen zouden kunnen veroorzaken, zoals aanslag van een witte patina, slechte droogresultaten, resten op de vaat.

De aanwezigheid van, ook vloeibaar afwasmiddel, in het glansspoelmiddelreservoir zal de vaatwasser beschadigen.

3.3 Waarschuwingen en algemene aanbevelingen

Vóór de eerste ingebruikneming van de vaatwasser verdient het aanbeveling om eerst de onderstaande aanbevelingen met betrekking tot de aard van de te wassen vaat en de plaatsing ervan te lezen.

Over het algemeen bestaan er geen beperkingen voor het wassen van de huishoudelijke vaat, maar in sommige gevallen moet met hun eigenschappen rekening worden gehouden.

Alvorens de vaat in de korven te plaatsen moet u:

• de grootste etensresten, zoals bijvoorbeeld botjes, graten enz. die de filter zouden kunnen verstoppen en de waspomp beschadigen, verwijderen;
• de pannen of koekenpannen met op de bodem verbrande etensresten laten weken om het vuil beter te laten loskomen; om ze vervolgens in de ONDERSTE KORF te zetten.

Gebruik voor een kleine vaat de "wassen met ½ belading" optie (indien aanwezig) om te bezuinigen op water en elektriciteit. In dit geval moet u uitsluitend de voor het wassen met de ½ belading geselecteerde korf vullen en moet de andere korf leeg blijven.

Om niet onnodig water te verspillen moet u de vaat vooraf niet onder stromend water wassen voordat u hem in de korven laadt.

Een correcte plaatsing van de vaat is een garantie voor goede wasresultaten.

LET OP!

• Controleer of de couverts goed stevig staan en niet kunnen omvallen en de draaiing van de sproeiarmen tijdens de werking niet belemmeren;
• plaats geen hele kleine voorwerpen in de korven die bij het vallen de sproeiarmen of de waspomp zouden kunnen blokkeren;
• vaat zoals bijv. kopjes, schotels, glazen, bekers en pannen moeten altijd met de opening naar beneden en met eventuele holle kanten schuin worden gezet om het weglopen van het water te bevorderen;
• de verschillende delen van de vaat niet in elkaar zetten omdat ze elkaar anders zouden afdekken;
• plaats glazen niet te dicht op elkaar omdat ze met elkaar in aanraking zouden kunnen komen en breken. Ook kunnen zich vlekken vormen.

CONTROLEER of de vaat met de vaatwasser kan worden gewassen.

Ongeschikte vaat voor het wassen in een vaatwasser:

• Houten pannen en couverts: kunnen beschadigd raken als gevolg van de hoge wastemperaturen;
• handwerkproducten: zijn slechts zelden geschikt om te worden gewassen in een vaatwasser. De relatief hoge watertemperaturen en het afwasmiddel kunnen ze beschadigen;
• plastic couverts: eventueel hittebestendige plastic couverts moeten in de bovenste korf worden gewassen;
• couverts en voorwerpen van koper, tin, zink en messing: hebben de neiging om vlekken te vormen;
• aluminium vaat: vaat van geanodiseerd aluminium kan verkleuren;
• glas en kristal: over het algemeen kunnen glazen en kristallen voorwerpen in de vaatwasser worden gewassen. Er bestaan echter glas- en kristalsoorten die na vele wasbeurten mat kunnen worden en hun transparantie verliezen; voor dit soort materiaal raden wij altijd aan om het minst agressieve programma van de programmatabel te kiezen;
• vaat met decoraties: de in de handel verkrijgbare gedecoreerde voorwerpen zijn over het algemeen goed tegen het wassen in de vaatwasser bestand ook al is het mogelijk dat de kleuren na frequente wasbeurten vervagen, Bij twijfel over de bestendigheid van de kleuren verdient het aanbeveling om ongeveer een maand lang een paar elementen per keer te wassen.

3.4 Gebruik van de korven

De vaatwasser heeft een capaciteit van 12 couverts inclusief het opdienservies.

LADINGEN VOLGENS NORM EN 50242 VOOR CONTROLE-INSTITUTEN

BOVENSTE KORF alleen voor de modellen AAA (zie energie-etiket)

De bovenste korf moet in de laagste stand worden gezet.

DE ONDERSTE KORF

De onderste korf ontvangt de maximale intensiteit van de werking van de onderste sproeiarm en is daarom bestemd voor de "moeilijkste" en vuilste vaat.

Alle mogelijke beladingscombinaties zijn toegestaan, op voorwaarde dat er bij de plaatsing van het servies, de pannen en de koekenpannen voor wordt gezorgd dat alle vuile oppervlakken worden blootgesteld aan de van onderen afkomstige waterstralen.

Om bij het laden van vaat van grote afmetingen de ruimte in de korf zo goed mogelijk te benutten zijn sommige modellen in 2 of 4 sectoren uitgerust met wegklapbare bordensupports.

Plaats de platte, diepe, dessert- en dienborden zorgvuldig rechtop. De pannen, koekenpannen en bijbehorende deksels moet ondersteboven worden geplaatst. Zorg er bij het plaatsen van de diepe en dessertborden altijd voor dat er vrije ruimte tussen blijft.

Laadvoorbeelden:

12 BELADING (alleen indien van toepassing)

BESTEKCONTAINER

Het bestek moet gelijkmatig over de container worden verdeeld, met het handvat naar beneden gericht waarbij u goed moet opletten dat u zich niet bezeert aan de lemmetten van de messen. De container is bestemd voor alle soorten bestek, uitgezonderd bestek waarvan de lengte de bovenste sproeiarm hindert. Spanen, houten lepels en keukenmessen kunnen in de bovenste korf worden gelegd, waarbij u ervoor moet opletten dat de punt van de messen niet buiten de korf uitsteekt.

De vaatwasser wordt geleverd met twee bestekcontainers. Met deze oplossing kunt er één te verwijderen om ruimte vrij te maken in de onderste korf, wanneer er niet veel bestek hoeft te worden gewassen, of wanneer u een halve belading programma gebruikt (bij de modellen waarop deze functie is voorzien).

De containers hebben een exclusief systeem met onderling onafhankelijke verschuifbare flappen, voor een hele serie van mogelijkheden om de beschikbare ruimte optimaal te kunnen benutten.

Verticale insteekstukken

Handeling voor het er uit trekken van de insteekstukken

BOVENSTE KORF

Het wordt aangeraden om de bovenste korf te vullen met klein of middelgroot serviesgoed, zoals bijvoorbeeld glazen, kleine borden, koffie- en theekopjes, platte schotels en lichte, hittebestendige plastic voorwerpen. Bij gebruik van de bovenste korf in de laagste stand kunnen er ook dienborden in worden geplaatst, mits slechts licht bevuilld.

Om de beschikbare ruimte zo goed mogelijk te benutten, is de bovenste korf uitgerust met twee plastic roosters die naar boven kunnen worden geklapt om ruimte te creëren voor hoge glazen, zoals bijvoorbeeld roemers.

De bovenste korf is (links) uitgerust met twee plastic roosters die naar boven kunnen worden geklapt om ruimte te creëren voor hoge glazen, zoals bijvoorbeeld roemers.

Rechts vinden we twee "bestekcontainer" roosters, bestemd voor messen en theelepeltjes, die, indien niet gebruikt, rechtop, vastgehaakt aan de korf kunnen blijven.

Om de voor de theelepeltjes bestemde ruimte te gebruiken, moet u het bijbehorende insteekstuk eruit trekken, zoals weergegeven in de illustraties.

alleen voor de modellen AAA (zie energie-etiket)

BELADING VAN DE BOVENSTE KORF

Laad de borden met de holle zijde naar voren; kopjes en holle recipienten moeten altijd met de opening naar beneden worden gezet. Aan de linkerkant van de mand kunt u op twee niveaus kopjes en glazen laden. In het midden kunt u borden en bordjes rechtop in de speciale supporten zetten.

Laadvoorbeelden:

12 BELADING (alleen indien van toepassing)

^1/2 BELADING alleen voor de modellen AAA (zie energie-etiket)

REGELING VAN DE BOVENSTE KORF

De bovenste korf kan in twee standen worden gezet, afhankelijk van de persoonlijke behoeften en de hoogte van de in de onderste korf geplaatste vaat. Ga hiervoor als volgt te werk.

Uittrekbare uitvoering:

• trek de rechter korfgeleider er uit;
• verwijder de blokkering door hem eerst los te maken zoals afgebeeld in de tekening;
• druk op de geleider om de wieltjes vrij te maken;
• plaats, afhankelijk van de gewenste regeling, het bovenste of onderste paar wieltjes in de geleider;
• plaats de blokkering weer terug in de oorspronkelijke stand.

Drukknop uitvoering:

• trek de korf volledig naar buiten en til de rechterkant naar boven. Nu zal het mogelijk zijn om grotere borden in de onderste korf te plaatsen.
• Om de oorspronkelijke stand weer te herstellen, dient u de bovenste korf nogmaals uit te trekken en op de hendel voor de vrijgave van de blokkering te drukken.

4. Schoonmak en onderhoud

Vóór iedere ingreep moet u de elektrische voeding van het apparaat loskoppelen.

4.1 Waarschuwingen en algemene aanbevelingen

Vermijd het gebruik van schurende of bijtende schoonmaakmiddelen.

De buitenoppervlakken en de contradeur van de vaatwasser moeten met regelmatige tussenpozen met een zachte met een normaal schoonmaakmiddel voor geverfde oppervlakken bevochtigde doek worden schoongemaakt. De pakkingen van de deur moeten met een vochtige spons worden schoongemaakt. Periodiek (één of twee keer per jaar) verdient het aanbeveling om al het vuil dat zich op de kuip en de afdichtingen heeft gevormd met een zachte doek en wat water te verwijderen.

SCHOONMAKEN VAN HET WATERTOEVOERFILTER

Het na de kraan geplaatste toevoerfilter voor het water A moet regelmatig worden schoongemaakt. Sluit de waterkraan, draai het uiteinde van de toevoerslang los, verwijder het filter A en maak hem voorzichtig onder een straal water schoon. Plaats het filter A weer in diens houder terug en draai de watertoevoerslang zorgvuldig vast.

SCHOONMAKEN VAN DE SPROEIARMEN

De sproeiarmen kunnen gemakkelijk worden verwijderd om de mondstukken periodiek te reinigen en mogelijke verstoppingen te voorkomen. Was ze onder een straal water en plaats ze weer zorgvuldig in hun houders terug en controleer of hun draaibeweging op geen enkele wijze wijze wordt belemmerd.

• Om de bovenste sproeiarm te verwijderen moet de stelring R worden losgedraaid.
• U kunt de onderste sproeiarm gemakkelijk verwijderen door hem in het midden vast te pakken en naar boven te trekken.
• Om de orbitaalsproeiarm te verwijderen moet u de langste arm beetpakken en de orbitaal arm naar boven trekken. Was de armen onder een straal water en plaats ze weer zorgvuldig in hun oorspronkelijke behuizing terug. Controleer vervolgens of de sproeiarmen vrij kunnen draaien. Als dit niet het geval mocht zijn moet u controleren of u ze goed heeft gemonteerd.

• Het verdient aanbeveling om regelmatig de centrale filter C te controleren en, indien noodzakelijk schoon te maken. Om de filter te verwijderen moet u de lipjes vastpakken, ze linksom draaien en naar boven trekken;
• druk van onderen tegen de centrale filter D om hem uit de microfilter te verwijderen;
• haal de twee delen waaruit het plastic filter bestaat, uit elkaar door op de door de pijl aangegeven plek op het filterlichaam te drukken;
• verwijder het centrale filter door hem naar boven te trekken.

• De filters moeten met een harde borstel onder een waterstraal worden schoongemaakt.
• Het is absoluut noodzakelijk dat de filters zorgvuldig worden schoongemaakt overeenkomstig de bovenstaande aanwijzingen: de vaatwasser kan niet functioneren als de filters verstopt zijn.
• Plaats de filters weer zorgvuldig terug in hun houders, om schade aan de waspomp te voorkomen.

ALS DE VAATWASSER LANGDURIG BUITEN GEBRUIK BLIJFT:

- Voer twee keer achter elkaar het weekprogramma uit.

• Trek de steker uit het stopcontact.
• Laat de deur op een kier om te voorkomen dat er zich vieze luchtjes in de waskuip vormen.
  • Vul de doseerder met glansspoelmiddel.
• Sluit de waterkraan.

ALVORENS DE VAATWASSER NA EEN LANGDURIGE PERIODE VAN STILSTAND IN GEBRUIK TE NEMEN:

• controleer of er zich geen bezinksel of roest in de slangen heeft gevormd, laat in dat geval het water een paar minuten lang uit de kraan stromen.
  • Steek de steker weer in het stopcontact.
• Breng de aanvoerslang weer aan en open de kraan.

KLEINE STORINGEN OPLOSSEN

In sommige gevallen is het mogelijk om zelf eventuele kleine storingen met behulp van de onderstaande instructies te verhelpen.

Controleer, als het programma niet start, of:

• de vaatwasser op het elekriciteitsnet is aangesloten;
• de levering van de elektrische stroom niet is onderbroken;
  •de waterkraan is geopend;
• de deur van de vaatwasser op correcte wijze is gesloten;

Controleer, als er water in de vaatwasser achterblijft, of:

•er geen knik in de afvoerslang zit;
- de sifon van de afvoer niet verstopt is;
- de filters van de vaatwasser niet verstopt zijn.

Controleer, als de vaat niet schoon wordt, of:

•er (voldoende) afwasmiddel is ingevoerd;
- er regeneratiezout in het speciale reservoir zit;
- de vaat op de juiste wijze is geplaatst;
- het geselecteerde programma geschikt was voor het type en de aard van vervuiling van de vaat;
- alle filters schoon zijn en op de juiste wijze in hun houders zijn geplaatst;
- de wateropeningen van de sproeiarmen niet verstopt zijn;
- de draaiing van de sproeiarmen niet ergens door werd belemmerd.

Controleer, als de vaat niet droog wordt of mat blijft, of:

• er glansspoelmiddel in het daarvoor bestemde reservoir zit;
  •de dosering ervan goed is ingesteld;
• de kwaliteit van het gebruikte afwasmiddel goed is en de eigenschappen er niet van verloren zijn gegaan (bijv. als gevolg van een onjuiste opslag, met geopende verpakking).

Controleer, als de vaat strepen, vlekken ... vertoont, of:

- de regeling van het glansspoelmiddel niet overmatig is.

Als er roestsporen zichtbaar zijn in de kuip:

• de kuip is van roestvrij staal en eventuele roestsporen moeten daarom van buitenaf afkomstig zijn (stukjes roest afkomstig van de waterleiding, pannen, bestek enz.). In de handel kunt u speciale producten vinden om deze vlekken te verwijderen;
• controleer of u de juiste hoeveelheid afwasmiddel gebruikt. Sommige afwasmiddelen kunnen agressiever zijn dan andere;
• controleer of u de dop van het zoutreservoir goed heeft afgesloten en de waterontharder goed is ingesteld.

Als, nadat u de bovenstaande aanwijzingen heeft opgevolgd, de storingen zich mochten blijven voordoen, zult u de dichtstbijzijnde technische dienst moeten raadplegen.

LET OP: de door niet bevoegd personeel op het apparaat uitgevoerde werkzaamheden vallen niet onder de garantie en zijn voor rekening van de gebruiker.

TECHNISCHE GEGEVENS

Breedte	597 ÷ 599 mm
Diepte, gemeten vanaf de buitenzijde van het bedleningspaneel	Vrijstaand: 600 mmGeïntegreerd: 590 mm - Volledig weggewerkt: 570 mm
Hoogte (afhankelijk van de modellen)	Vrijstaand: van 850 mm tot 870 mmvan 890 mm tot 910 mmGeïntegreerd en Volledig weggewerkt: van 820 mm tot 870 mmvan 860 mm tot 910 mm
Capaciteit	12 Standaardcouverts
Druk van het toevoerwater	min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Elektrische gegevens	Zie het typeplaatje

ATTENZIONE:Montare la porta e regolarlatensione della molilelaterali primadell'installazione.IMPORTANT:Doortemplate, donotolestroy. Fit door and adjust hinge tension before installation.ATTENTION:Apres montagede aporte, reglerlatension des ressortislateraux avant l'installation.

WICHTIG:

ATENÇÃO:

IMPORTANTE:

Waterstop-systemDe waterstop-veerling is meet een "waterstop-veerleem" ullgenst.Zou, door nettoorto verstering, de bührensteng lek reten, dan bloerget het system de watergrover.Hot opden van deze storing hunt u zien aan rode selder in het vesterste "A", Suit de waterlozen en voereg de stang in a'n gehoel logen een risque.

Dispostro de bloquee del aguaEl tubo de carga del agua se encuentre proveto de un dispositivo de seguided que bloquee el fujo del agua cuando al tubo de carga es detertes. En este caso, se observant een useful una marcha roje en la ventantilla "A" y asi necanto sonafuir du tubo de carga del agua.
