Type product	Inbouwvaatwasser
Energieklasse	A+
Geluidsniveau	44 dB(A)
Aantal couverts	14
Aantal programma's	6
Programma's	Intensief, Eco, 65°C, 50°C, Voorwas, Snel
Afmetingen (B x D x H)	60 x 60 x 85 cm
Gewicht	45 kg
Waterverbruik per cyclus	10 liter (Eco)
Jaarlijks energieverbruik	260 kWh
Droogsysteem	Condensdroging
Bediening	Elektronisch met display
Verstelbare bovenmand	Ja, in hoogte verstelbaar
AquaStop	Ja
Uitgestelde start	Ja, 1-24 uur
Zout- en glansmiddelindicatie	Ja
Filter	Zelfreinigend
Materiaal	Roestvrij staal
Garantie	2 jaar

Veelgestelde vragen - PLA 653 SMEG

Hoe start ik de vaatwasser Smeg PLA 653?

Druk op de aan/uit-knop, selecteer een programma met de programmakeuze en druk op start. Raadpleeg de handleiding voor details.

Wat betekent de foutcode E1 op het display?

Foutcode E1 duidt op een probleem met de watertoevoer. Controleer of de kraan open is en de slang niet geknikt is.

Hoe voeg ik zout toe aan de vaatwasser?

Open het deksel van het zoutreservoir onder de onderste mand, vul met speciaal vaatwassersout en sluit het deksel. Het lampje gaat uit na enkele minuten.

Hoe reinig ik het filter van de Smeg PLA 653?

Verwijder het onderste rek, draai het filter los (tegen de klok in), spoel het af onder stromend water en plaats het terug. Doe dit regelmatig.

Waarom blijven mijn glazen dof?

Dof glas kan komen door te weinig glansmiddel of te hard water. Stel de waterhardheid in en vul het glansmiddel bij.

Kan ik de vaatwasser inbouwen onder een aanrecht?

Ja, de Smeg PLA 653 is een inbouwmodel. Volg de montage-instructies in de handleiding voor correcte inbouw.

Wat is het energieverbruik per cyclus?

Het Eco-programma verbruikt ongeveer 0,9 kWh. Het jaarlijks verbruik is circa 260 kWh bij 280 wasbeurten.

Hoe stel ik de uitgestelde start in?

Druk herhaaldelijk op de toets voor uitgestelde start tot de gewenste tijd verschijnt (bijv. 3 uur). De start wordt uitgesteld.

Wat moet ik doen als de vaatwasser niet droogt?

Controleer of het spoelglansmiddel bijgevuld is en of het droogsysteem niet verstopt is. Kies een programma met hogere temperatuur.

Waar vind ik het serienummer van mijn Smeg PLA 653?

Het serienummer staat op het typeplaatje aan de zijkant van de deur of op de achterkant van het apparaat.

GEBRUIKSAANWIJZING PLA 653 SMEG

1. Aanwijzingen voor veiligheid en gebruik 92

2. Installatie en inbedrijfstelling 94

2.1 Aansluiting op de waterleiding 94
2.2 Elektrische aansluiting 95

1. Beschrijving van het bedieningspaneel 96

3.1 Het bedieningspaneel 96
3.2 Wasprogramma's 98

1. Gebruiksinstructies 100

Gebruik van de waterontharder 100

4.2 Gebruik van de doseerbakjes voor het glansspoelmiddel en het afwasmiddel 102

4.3 Waarschuwingen en algemene aanbevelingen 104

4.4 Gebruik van de korven 105

1. Schoonmak en onderhoud 108

5.1 Waarschuwingen en algemene aanbevelingen 108

Wij bedanken u dat u voor één van onze producten heeft gekozen.

Wij raden u aan om alle gebruiksinstructies in deze handleiding aandachtig door te lezen om op de hoogte te zijn van de beste omstandigheden voor een correct en veilig gebruik van uw vaatwasser.

De volgorde van de afzonderlijke paragrafen zal u helpen om stap na stap alle functies van het apparaat te leren kennen. de tekst is eenvoudig en verduidelijkt met gedetailleerde afbeeldingen.

U zult hier tevens praktische aanbevelingen vinden voor het gebruik van korven, sproeiarmen, bakjes, filters, wasprogramma's en de juiste instelling van de bedieningsorganen.

Met de hier verstrekte aanbevelingen voor het reinigen zullen de prestaties van uw vaatwasser ongetwijfeld gegarandeerd blijven.

In deze, eenvoudig te raadplegen handleiding, vindt u een antwoord op alle vragen die u mocht hebben betreffende het gebruik van uw nieuwe vaatwasser.

INSTRUCTIES VOOR DE INSTALLATEUR: deze instructies zijn bestemd voor de bevoegde installateur die is belast met de installatie, inbedrijfstelling en het uitproberen van het apparaat.

INSTRUCTIES VOOR DE GEBRUIKER: deze instructies omvatten de gebruiksinstructies, de beschrijving van de bedieningsorganen en de juiste schoonmaak- en onderhoudshandelingen van het apparaat.

1. Aanwijzingen voor veiligheid en gebruik

DEZE HANDLEIDING IS EEN WEZENLIJK ONDERDEEL VAN HET APPARAAT: HIJ DIENT ALTIJD IN ZIJN GEHEEL SAMEN BIJ HET APPARAAT TE WORDEN BEWAARD. VÓÓR DE INGEBRUIKNEMING BEVELEN WIJ AAN OM DE IN DEZE HANDLEIDING OPGENOMEN AANWIJZINGEN AANDACHTIG DOOR TE LEZEN. DE INSTALLATIE MOET DOOR BEVOEGD PERSONEEL WORDEN UITGEVOERD MET INACHTNEMING VAN DE GELDENDE NORMEN. DIT APPARAAT IS BESTEMD VOOR EEN HUISHOUDELIJK GEBRUIK EN BEANTWOORDT AAN DE MOMENTEEL VAN TOEPASSING ZIJNDE RICHTLIJNEN 72/23 EEG, 897336 (INCLUSIEF 92/31), MET INBEGRIP VAN HET VOORKOMEN EN ELIMINEREN VAN RADIOSTORINGEN. HET APPARAAT IS ONTWIKKELD VOOR DE VOLGENDE WERKZAAAMHEDEN: HET WASSEN EN DROGEN VAN DE VAAT; IEDER ANDER GEBRUIK DIENT ALS ONEIGENLIJK TE WORDEN BESCHOUWD. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR ENIG GEBRUIK DAT AFWIJKT VAN HETGEEN IS VOORZIEN.

HET TYPEPLAATJE MET DE TECHNISCHE GEGEVENS, HET SERIENUMMER EN DE MERKING IS ZICHTBAAR OP DE RAND AAN DE BINNENKANT VAN DE DEUR. HET PLAATJE OP DE RAND AAN DE BINNENKANT VAN DE DEUR MAG NOOIT WORDEN VERWIJDERD.

LAAT DE RESTEN VAN DE VERPAKKING NIET ONBEWAAKT IN DE HUISELIJKE OMGEVING LIGGEN. VERDEEL DE VERSCHILLENDE VAN DE VERPAKKING AFKOMSTIGE AFVALMATERIALEN EN BRENG ZE NAAR HET DICHTSBIJZIJNDE CENTRUM VOOR GESCHEIDEN AFVALINZAMELING.

DE AARDAANSLUITING IS VERPLICHT OP DE DOOR DE VEILIGHEIDSNORMEN VOOR ELEKTRISCHE INSTALLATIES VOORZIENE WIJZE. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR ENIG LETSEL AAN PERSONEN OF SCHADE AAN ZAKEN ALS GEVOLG VAN EEN ONTBREKENDE OF GEBREKKIGE AARDAANSLUITING.

BIJ AANSLUITING VAN HET APPARAAT OP HET ELEKTRICITEITSNET ZONDER GEBRUIK VAN EEN STEKKER, MOET EEN MEERPOLIGE SCHEIDINGSINRICHTING WORDEN AANGEBRACHT MET EEN MINIMALE CONTACTOPENING VAN 3 MM.

DE OP DE VOEDINGSKABEL AAN TE BRENGEN STEKER EN HET BIJBEHORENDE STOPCONTACT DIENEN VAN HETZELFDE TYPE TE ZIJN EN TE BEANTWOORDEN AAN DE GELDENDE NORMEN. CONTROLEER OF DE SPANNINGS- EN FREQUENTIEWAARDEN VAN HET NET OVEREENSTEMMEN MET DIE VERMELD OP HET TYPEPLAATJE. VERMIJD HET GEBRUIK VAN ADAPTERS OF AFLEIDINGEN. TREK NOOIT AAN DE KABEL OM DE STEKER UIT HET STOPCONTACT TE VERWIJDEREN.

- NA DE INSTALLATIE MOET DE STEKER TOEGANKELIJK BLIJVEN. - EEN BESCHADIGDE VOEDINGSKABEL MOET DOOR EEN BEVOEGD TECHNICUS WORDEN VERVANGEN.

BIJ PLAATSING VAN HET APPARAAT OP VLOEREN MET VLOERBEDEKKING MOET U CONTROLEREN OF DE OPENINGEN AAN DE ONDERZIJDE NIET WORDEN AFGESLOTEN.

SCHAKEL DE VAATWASSER NA IEDER GEBRUIK UIT OM STROOMVERSPILLING TE VOORKOMEN.

HET AFGEDANKTE APPARAAT MOET ONBRUIKBAAR WORDEN GEMAAKT. SNIJD, NA DE STEKER UIT HET STOPCONTACT TE HEBBEN GETROKKEN, DE VOEDINGSKABEL DOOR. MAAK DE VOOR KINDEREN GEVAARLIJKE DELEN (SLUITINGEN, DEUREN ENZ.) ONGEVAARLIJK. HET APPARAAT MOET NAAR EEN CENTRUM VOOR EEN GESCHEIDEN AFVALVERWERKING WORDEN GEBRACHT.

BIJ STORINGEN MOET U HET APPARAAT VAN HET ELEKRICITEITSNET LOSKOPPELEN EN DE WATERKRAAN SLUITEN. VERVOLGENS MOET U EEN BEVOEGD TECHNICUS RAADPLEGEN.

GEBRUIK GEEN TIJDENS HET TRANSPORT BESCHADIGDE APPARATEN! RAADPLEEG, BIJ TWIJFEL, UW WEDERVERKOPER. HET APPARAAT MOET WORDEN GEINSTALLEERD EN AANGESLOTEN OVEREENKOMSTIG DE DOOR DE FABRIKANT VERSTREKTE INSTRUCTIES OF DOOR BEVOEGD PERSONEEL..

HET APPARAAT MOET DOOR VOLWASSENEN WORDEN GEBRUIKT. ZORG ERVOOR DAT KINDEREN UIT DE BUURT BLIJVEN EN ER NIET MEE SPELEN. HOUD KINDEREN UIT DE BUURT VAN AFWASMIDDELEN EN DE GEOPENDE VAATWASSERDEUR. DE VERPAKKINGSMATERIALEN (PLASTIC ZAKKEN, POLYSTYROL, METALEN DELEN ENZ.) MOETEN BUITEN HET BEREIK VAN KINDEREN WORDEN GEHOUDEN. HOUD KINDEREN UIT DE BUURT VAN DE GEOPENDE VAATWASSER; IN HET APPARAAT ZOUDED ZICH NOG RESTEN AFWASMIDDEL KUNNEN BEVINDEN DIE ONHERSTELBARE SCHADE AAN DE OGEN, DE MOND EN KEEL KUNNEN VEROORZAKEN, EN ZELFS TOT DE DOOD DOOR VERSTIKKING KAN LEIDEN.

GEBRUIK GEEN OPLOSMIDDELEN ZOALS ALCOHOL EN TERPENTINE IN HET APPARAAT DIE TOT ONTPLOFFINGEN KUNNEN LEIDEN.

PLAATS GEEN MET AS, WAS OF VERF BEVUILDE VAAT IN HET APPARAAT.

DE VAATWASSER KAN KANTELEN ALS GEVOLG VAN HET LEUNEN OF ZITTEN OP DE OPEN DEUR, MET ALLE RISICO'S VAN DIEN VOOR DE PERSONEN.

De fabrikant kan niet aansprakelijk worden gesteld voor letsel aan personen of schade aan zaken als gevolg van het niet opvolgen van de bovenstaande voorschriften of als gevolg van werkzaamheden op ook een enkel deel van het apparaat of door het gebruik van niet-originele vervangingsonderdelen.

2. Installatie en inbedrijfstelling

Verwijder de polystyrol korfblokkeringen.

Plaats het apparaat op de daarvoor bestemde. De vaatwasser kan met de zijkanten of de achterkant tegen meubels of wanden worden geplaatst.

Als de vaatwasser naast een warmtebron wordt geplaatst moet een warmteïsolerende wand worden geplaatst om oververhitting en een slechte werking te voorkomen.

Voor de stabilteit moeten de inbouwapparaten voor onderbouw of integratie uitsluitend onder ononderbroken werkbladen worden geplaatst en aan de ernaast geplaatste meubels worden vastgeschroefd.

Om de inbouw te vergemakkelijken kunnen de toevoer- en afvoerslangen in alle richtingen worden gedraaid; zorg ervoor dat ze niet worden geknikt of afgeklemd en dat ze niet te strak gespannen komen te staan.

Zet het apparaat waterpas op de grond met behulp van de regelbare voetjes. Dit is vereist voor de correcte werking van de vaatwasser.

Sommige modellen hebben een centrale regelbare voet achter die met behulp van een schroef onderaan de voorkant van het apparaat kan worden afgesteld.

2.1 Aansluiting op de waterleiding

Voorkom het risico van verstoppingen of beschadigingen: als de waterleiding nieuw is of langdurig ongebruikt gebleven, moet u, voordat u de aansluiting op de waterleiding uitvoert, controleren of het water helder is en zonder vervuiling om schade aan het apparaat te voorkomen.

Gebruik voor de aansluiting van de vaatwasser op de waterleiding, uitsluitend nieuwe slangen; gebruik nooit oude of reeds gebruikte slangen.

AANSLUITING OP DE WATERKRAAN

Sluit de toevoerslang, na plaatsing van het bij de vaatwasser geleverde filter A, aan op een koudwaterkraan met een schroefdraad van 3/4" gas. Draai de slang met de hand stevig vast en draai hem nog circa een kwartslag na met een tang. Bij de met ACQUASTOP uitgeruste modellen is het filter al in de ring met schroefdraad aangebracht.

De vaatwasser kan worden gevuld met water van maximaal 60°C. Bij gebruik van warm water zal de wastijd met circa 20 minuten worden teruggebracht, hoewel de efficiëntie iets minder zal zijn. De aansluiting moet worden uitgevoerd op de warmwaterleiding van het huis en op dezelfde wijze als beschreven voor het koude water.

Plaats de afvoerslang in een afvoerpijp met een minimumdiameter van4 cm; de slang kan ook in de gootsteen worden gehangen met behulp van de bijgesloten slanghouder, waarbij er echter voor moet worden opgelet dat hij niet wordt geknikt of afgeklemd. Het is belangrijk dat de slang niet kan losraken en vallen. Om deze reden heeft de slanghouder een gat waarmee hij met behulp van een touwtje aan de pijp of kraan kan worden bevestigd.

Het vrije eind moet op een hoogte tussen de 30 en 100 cm worden aangebracht en mag nooit onder water staan.

Horizontaal geplaatste verlengstukken mogen maximaal 3 m lang zijn en in dat geval moet de afvoerslang maximaal 85 cm van de grond af worden aangebracht.

2.2 Elektrische aansluiting

Steek de steker in een passend stopcontact en in overeenstemming met de instructies van hfst. "1. Aanwijzingen voor veiligheid en gebruik".

3. Beschrijving van het bedieningspaneel

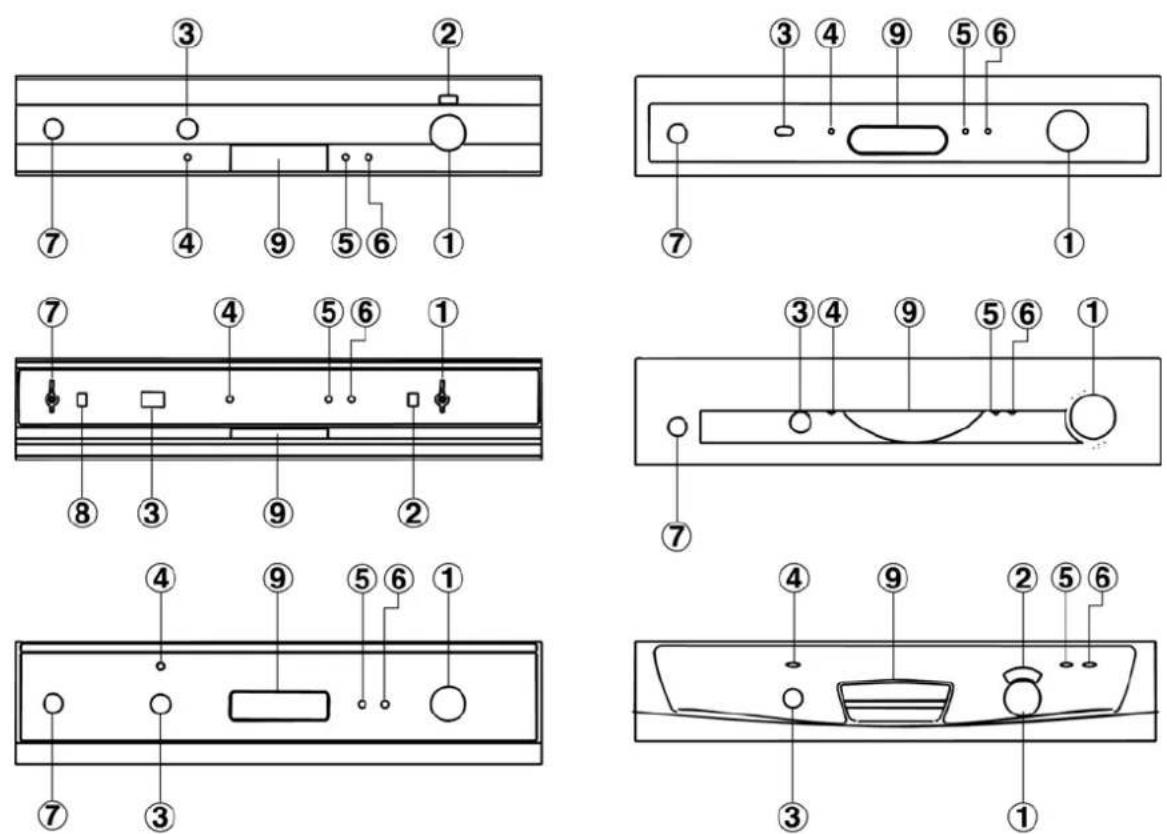

3.1 Het bedieningspaneel

Alle bedieningsorganen en controle-instrumenten van de vaatwasser zijn samengebracht op het bedieningspaneel aan de voorzijde waarvan de vormgeving per model kan verschillen.

1	KEUZESCHAKELAAR WASPROGRAMMA'S
2	INDICATIESCHIJF GESELECTEERD PROGRAMMA (alleen indien van toepassing)
3	AAN/UIT TOETS
4	CONTROLELAMPJE INSCHAKELING
5	CONTROLELAMPJE ZOUT BIJVULLEN (alleen indien van toepassing)
6	CONTROLELAMPJE GLANSSPOELMIDDEL BIJVULLEN (alleen indien van toepassing)
7	KEUZESCHAKELAAR GEPROGRAMMEERDE START MET UITSTEL VAN 1 TOT 12 UUR (alleen indien van toepassing)
8	INDICATIESCHIJF GEPROGRAMMEERDE START (alleen indien van toepassing)
9	WEGGEWERKTE HANDGREEP OPENING DEUR

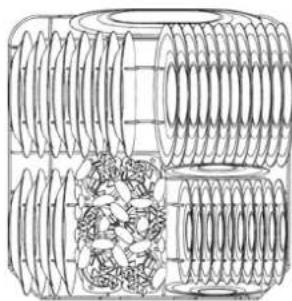

INSTELLING VAN HET WASPROGRAMMA

Om het voor de te wassen vaat meest geschikte programma te selecteren verwijzen wij naar de onderstaande tabel, waar u het meest geschikte wasprogramma kunt vinden afhankelijk van de aard en de mate van bevuiling van de vaat.

Als, via de voorgestelde tabel, het meest geschikte programma is bepaald, moet u de PROGRAMMAKEUZEKNOP (1) draaien om het gewenste programma in te stellen door de referentiewaarde met het programmanummer overeen te laten stemmen. Als de machine is uitgerust met de indicatieschijf voor de geselecteerde programma's zal deze het nummer van het "ingestelde" programma weergeven.

PROGRAMMATABEL (modellen met 4 programma's)

CYCLUS KEUZE-SCHAKELAAR	AARD EN MATE VAN VUILHEID VAN DE VAAT	HOEVEELHEID AFWASMIDDEL	AFWIKKELING PROGRAMMA DUUR VERBRUIK
		GRAM VOORWASSEN WASSEN KOUD			SPOELEN	WARM SPOELEN	DROGEN MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
WEKEN	1	PANNEN EN COUVERTS IN AFWACHTING OM DE LADING TE VOLTOOIIEN	—	KOUD	— — — —			6' 4		—
KRACHTIG 65°C	2	UITERST VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	30	KOUD	65°C 2 65°C JA 90' 22		1,55
NORMAAL 60°C (*) EN 50242	3	NORMAAL VUILE PANNEN EN COUVERTS	30	KOUD	60°C 1 65°C JA 80' 18 1,4
SPOELEN	4	TE SPOELEN EN TE DROGEN VAAT	—	—	—	1 65°C JA 45' 9 0,8

PROGRAMMATABEL (modellen met 5 programma's)

CYCLUS KEUZE-SCHAKELAAR		AARD EN MATE VAN VUILHEID VAN DE VAAT	HOEVEELHEID AFWASMIDDEL	AFWIKKELING PROGRAMMA DUUR VERBRUIK
				GRAM VOORWASSEN WASSEN KOUD		SPOELEN	WARM SPOELEN	DROGEN MINUUT (2)	WATER LITER (1)	ENERGIE KWh (2)
WEKEN	1	PANNEN EN COUVERTS IN AFWACHTING OM DE LADING TE VOLTOOIIEN	—	KOUD	— —	— —			6' 4		—
KRACHTIG 65°C	2	UITERST VUILE PANNEN EN COUVERTS MET OPGEDROOGDE RESTEN	30	KOUD	65°C 2	65°C JA 90' 22		1,55
NORMAAL 60°C (*) EN 50242	3	NORMAAL VUILE PANNEN EN COUVERTS	30	KOUD	60°C 1	65°C JA 80' 18 1,4
SPAARSTAND 60°C	4	WEINIG VUILE COUVERTS	30	—	60°C 1	65°C JA 76' 14		1,38
SPOELEN	5	TE SPOELEN EN TE DROGEN VAAT	—	—	—	1 65°C JA 45' 9 0,8

Gebruik het weken uitsluitend bij een gedeeltelijke belading.

(*) Referentieprogramma volgens de EN 50242 norm.
(一) Niet voorzien.
(1) Gemiddeld verbruik bij een regeling van de ontharder op niveau 2.
(2) De duur van de cyclus en het energieverbruik kunnen variëren afhankelijk van de temperatuur van het water en de omgeving en van het type en de hoeveelheid vaat.

De wascyclus zal niet worden gestart als de deur van de vaatwasser niet of niet op de juiste manier gesloten is.

TABEL VOOR CONTROLE-INSTITUTEN

Controlenorm EN 50242
Vergelijkbaar programma	(*) Keuzeschakelaar op 3
Belading 12 couverts
Soort afwasmiddel B
Dosering afwasmiddel 30 g

Regeling glansspoelmiddel Afhankelijk van de modellen 3/4 o 4/6

Alvorens een wasprogramma te starten moet u controleren of:

• de waterkraan geopend is;
• er regeneratiezout in het reservoir aanwezig is;
• er voldoende afwasmiddel in het bakje is gedaan;
• de korven op de juiste wijze zijn beladen;
• de sproeiarmen vrij, onbelemmerd kunnen draaien;
• de deur van de vaatwasser goed is gesloten.

ANNULERING VAN HET LOPENDE PROGRAMMA

Om het lopende programma te annuleren moet u de AAN/UIT (3) toets indrukken (zie hoofdstuk "3. Beschrijving van het bedienings").

Plaats de programmakeuzeschakelaar op WEKEN en wacht tot vaatwasser start. Als het programma is voltooid moet u de vaatwasser uitschakelen met de toets AAN/UIT (3).

WIJZIGING VAN HET PROGRAMMA

Om het lopende programma te wijzigen moet u de vaatwasser uitschakelen met de AAN/UIT (3) toets (zie hoofdstuk "3. Beschrijving van het bedienings").

Plaats de programmakeuzeschakelaar op het gewenste programma en start de vaatwasser weer door AAN/UIT (3) in te drukken.

De vaatwasser zal automatisch het nieuwe programma uitvoeren.

UITSTEL VAN HET PROGRAMMA

Het begin van het wasprogramma kan worden uitgesteld van 1 tot en met 12 uur. Op deze wijze kunt u de vaatwasser op het voor u handigste tijdstip laten werken.

Gebruik de keuzeschakelaar voor de UITGESTELDE START (7) (zie hoofdstuk "3. Beschrijving van het bedienings"). Stel het gewenste "uitstel" in door de referentiewijzer op het bewuste aantal uren te zetten. Vervolgens kunt u de gewone handelingen voor het instellen van het programma uitvoeren.

LET OP: draai de keuzeschakelaar altijd rechtsom.

OM ENERGIE TE BESPAREN! ... EN VOOR HET BEHOUD VAN HET MILIEU

• Probeer om de vaatwasser altijd volledig gevuld te gebruiken.
• Was de vaat niet onder stromend water.
- Gebruik het voor de aard van de vaat meest geschikte programma.
- Spoel niet vooraf eerst af.
- Sluit, indien mogelijk, de vaatwasser aan op een warmwaterleiding tot 60°C.
- Sluit, indien mogelijk het drogen uit en laat de deur op het eind van het wasprogramma open staan: ook de lucht en de restwarmte zullen de vaat perfect opdrogen.

OM HET AFWASMIDDELVERBRUIK TE BEPERKEN! ... EN VOOR HET BEHOUD VAN HET MILIEU

De in de afwasmiddelen voor vaatwassers aanwezige fosfaten vormen een probleem voor het milieu. Om een overmatig afwasmiddel- en stroomverbruik te voorkomen, raden wij aan om:

• de delicate vaat te scheiden van vaat die beter bestand is tegen agressieve afwasmiddelen en hoge temperaturen;
• het afwasmiddel niet rechtstreeks op de vaat te gieten.

Als het tijdens het wassen noodzakelijk mocht zijn om de deur te openen zult u 1 minuut moeten wachten alvorens het programma weer opnieuw te kunnen starten. Na de deur weer op correcte wijze te hebben gesloten, zal het wasprogramma weer op het punt waarop het werd onderbroken verder gaan.

Deze handeling zou kunnen leiden tot onregelmatigheden in het verloop van het programma.

BEËINDIGING

Na beëindiging van het wasprogramma zal de keuzeschakelaar, afhankelijk van het uitgevoerde programma, op een STOP waarde staan. Schakel de vaatwasser uit met de toets AAN/UIT (3) (zie hoofdstuk "3. Beschrijving van het bedienings").

VERWIJDEREN VAN DE VAAT

Na beëindiging van het wasprogramma moet u tenminste 20 minuten wachten alvorens de vaat er uit te halen, om hem te laten afkoelen. Om te voorkomen dat eventuele in de bovenste korf achtergebleven waterdruppels op de nog in de onderste korf achtergebleven vaat vallen, wordt het aangeraden om eerst de onderste korf en daarna pas de bovenste korf leeg te halen.

4. Gebruiksinstructies

Na de vaatwasser op correcte wijze te hebben geïnstalleerd zijn de volgende handelingen noodzakelijk om hem te kunnen gebruiken:

• Regeling van de ontharder;

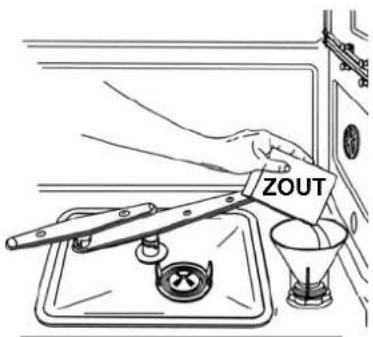

• Vullen met het regeneratiezout;
• Vullen met glansspoelmiddel en afwasmiddel.

4.1 Gebruik van de waterontharder

De hoeveelheid kalk in het water (hardheidsgraad van het water) is verantwoordelijk voor de witte vlekken op de opgedroogde vaat, die, na verloop van tijd mat zullen worden. De vaatwasser is uitgerust met een automatische ontharder die met gebruikmaking van hiervoor specifiek bestemd regeneratiezout, de hardheids-elementen uit het water onttrekt.

De vaatwasser is in de fabriek afgesteld op een hardheidsgraad van 3 (gemiddelde hardheid 41-60°dF - 24-31°dH).

Bij gebruik van gemiddeld hard water zal het zout na ongeveer 20 wasbeurten moeten worden bijgevuld. Het reservoir van de ontharder heeft een capaciteit van ongeveer 1,7 Kg grof zout. Het reservoir bevindt zich onderin de vaatwasser. Na de onderste korf te hebben verwijderd moet u de dop van het reservoir linksom losdraaien en het zout met behulp van de met de vaatwasser geleverde trechter toevoegen. Alvorens de dop weer vast te draaien moet u eventuele zoutresten bij de opening verwijderen.

• Bij de eerste inwerkingstelling van de vaatwasser dient u, afgezien van het zout, tevens een liter water in het reservoir te gieten.
• Controleer altijd na het vullen van het reservoir of de dop goed is afgesloten. Het mengsel van water en afwasmiddel mag het reservoir niet binnendringen daar dit werking van het regeneratiesysteem zal beïnvloeden. In dat geval is de garantie niet meer geldig.
• Gebruik uitsluitend regeneratiezout voor vaatwassers voor huishoudelijk gebruik. Vul, bij gebruik van zouttabletten, het reservoir niet volledig af.
• Gebruik geen keukenzout , omdat dit niet-oplosbare substanties bevat die na verloop van tijd het onthardingssysteem kunnen beschadigen.
• Vul, indien noodzakelijk, het zout bij vóór u het wasprogramma start; op deze wijze zal de overtollige zoutoplossing onmiddellijk door het water worden verwijderd; een langdurige aanwezigheid van zout water in de waskuip kan tot corrosievorming leiden.

Let ervoor op dat u het zout niet met het afwasmiddel verwisselt: de aanwezigheid van afwasmiddel in het zoutreservoir zal de ontharder beschadigen.

REGELING VAN DE ONTHARDER

De vaatwasser is uitgerust met een inrichting die het mogelijk maakt om de regeling van de ontharder aan te passen aan de hardheid van het vulwater.

Afhankelijk van het model bevindt de keuzeschakelaar voor de regeling zich:

- in de kunststof ring op de rechterwand aan de binnenkant van de vaatwasser;

• in de ontharder, net onder de dop.

Beide kunnen worden ingesteld op 5 standen:

Vraag het waterleidingbedrijf om de informatie betreffende de hardheidsgraad van het water.

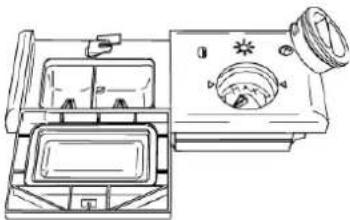

4.2 Gebruik van de doseerbakjes voor het glansspoelmiddel en het afwasmiddel

De doseerbakjes voor het afwasmiddel en het glansspoelmiddel bevinden zich aan de binnenkant van de deur: links dat van het afwasmiddel en rechts dat van het glansspoelmiddel.

Uitgezonderd het WEEK programma, moet het afwasmiddelbakje vóór iedere wasbeurt met een geschikte dosis afwasmiddel worden gevuld. Het glansspoelmiddel hoeft alleen maar worden bijgevuld indien nodig.

TOEVOEGING VAN HET GLANSSPOELMIDDEL

Het glansspoelmiddel zal het opdrogen van de vaat versnellen en de vorming van vlekken en kalkafzettingen voorkomen; het wordt automatisch tijdens de laatste spoelbeurt aan het water toegevoegd vanuit het doseerbakje aan de binnenkant van de deur.

• Open de deur.
• Draai de dop van het reservoir 1/4 slag linksom en verwijder hem.
• Vul het glansspoelmiddel bij tot het bakje vol is (circa 140 c.c.). Het venstertje naast de dop moet helemaal donker worden. Vul weer glansspoelmiddel bij als het venster lichter wordt of het controlelampje voor het ontbreken van het glansspoelmiddel gaat branden.
• Plaats de dop weer terug en draai hem rechtsom.
  • Veeg het gemorste glansspoelmiddel met een doek af omdat dit tot schuimvorming kan leiden.

REGELING VAN DE DOSERING VAN HET GLANSSPOELMIDDEL

De vaatwasser wordt in de fabriek op een gemiddelde waarde afgesteld. De dosering kan echter worden geregeld met behulp van de regelknop op de doseerder, de dosis zal proportioneel zijn aan de stand van de regelknop.

De dosis moet worden verhoogd als de gewassen vaat mat is of ronde vlekken vertoont.

• Voor de regeling van de dosering moet de dop van het reservoir 1/4 slag linksom worden gedraaid en verwijderd.
• Draai vervolgens met een schroevendraaier de regelaar van de dosering in de gewenste stand.
• Plaats de dop weer terug en draai hem rechtsom vast.

• De hoeveelheid glansspoelmiddel moet worden verhoogd als de gewassen vaat mat is of ronde vlekken vertoont.
• Als de vaat daarentegen plakkerig aanvoelt of witte strepen vertoont moet de hoeveelheid glansspoelmiddel worden verminderd.

Om het deksel van het bakje te openen moet u drukknop P een weinig indrukken. Voeg het afwasmiddel toe en sluit het deksel zorgvuldig af.

Tijdens het wassen zal het bakje automatisch worden geopend.

• Gebruik uitsluitend specifieke afwasmiddelen voor vaatwassers. Het gebruik van afwasmiddelen van goede kwaliteit is van groot belang voor optimale wasresultaten.
• Bewaar het afwasmiddel in een gesloten verpakking op een droge plek om de vorming van klonten die de wasresultaten nadelig zullen beïnvloeden, te voorkomen. Eenmaal geopend zullen de afwasmiddelen niet al te lang bewaard kunnen blijven omdat het afwasmiddel aan efficiëntie zal inboeten.
• Gebruik geen afwasmiddel voor de handafwas omdat de hoge schuimproductie ervan de werking van de vaatwasser nadelig kan beïnvloeden.
• Zorg voor een goede dosering van het afwasmiddel. Te weinig afwasmiddel zal leiden tot een onvolledige verwijdering van het vuil, terwijl een teveel ervan de efficiëntie niet zal verhogen, maar slechts verspilling is.
• Er zijn verschillende soorten afwasmiddel in de handel: vloeibaar, in poedervorm en als tabletten, die onderling verschillen voor wat betreft de chemische samenstelling en die fosfaten bevatten of niet, welke in het laatste geval zijn vervangen door natuurlijke enzymen. -Fosfaathoudende afwasmiddelen zijn voornamelijk actief tegen vetten en amide bij temperaturen van meer dan 60°C.
• De enzymen bevattende afwasmiddelen zijn ook al bij lagere temperaturen actief (vanaf 40 tot 55°C) en zijn biologisch beter afbreekbaar. Met dit type afwasmiddel kunnen bij lagere temperaturen dezelfde wasresultaten worden bereikt die anders pas bij programma's van 65°C mogelijk zouden zijn. Voor het behoud van het milieu bevelen wij het gebruik aan van afwasmiddelen zonder fosfaten of chloor.

De aanwezigheid van, ook vloeibaar afwasmiddel, in het glansspoelmiddelreservoir zal de vaatwasser beschadigen.

4.3 Waarschuwingen en algemene aanbevelingen

Vóór de eerste ingebruikneming van de vaatwasser verdient het aanbeveling om eerst de onderstaande aanbevelingen met betrekking tot de aard van de te wassen vaat en de plaatsing ervan te lezen.

Over het algemeen bestaan er geen beperkingen voor het wassen van de huishoudelijke vaat, maar in sommige gevallen moet met hun eigenschappen rekening worden gehouden.

Alvorens de vaat in de korven te plaatsen moet u:

• de grootste etensresten, zoals bijvoorbeeld botjes, graten enz. die de filter zouden kunnen verstoppen en de waspomp beschadigen, verwijderen;
• de pannen of koekenpannen met op de bodem verbrande etensresten laten weken om het vuil beter te laten loskomen; om ze vervolgens in de ONDERSTE KORF te zetten.

Om niet onnodig water te verspillen moet u de vaat vooraf niet onder stromend water wassen voordat u hem in de korven laadt.

Een correcte plaatsing van de vaat is een garantie voor goede wasresultaten.

LET OP!

• Controleer of de couverts goed stevig staan en niet kunnen omvallen en de draaiing van de sproeiarmen tijdens de werking niet belemmeren;
• plaats geen hele kleine voorwerpen in de korven die bij het vallen de sproeiarmen of de waspomp zouden kunnen blokkeren;
• vaat zoals bijv. kopjes, schotels, glazen, bekers en pannen moeten altijd met de opening naar beneden en met eventuele holle kanten schuin worden gezet om het weglopen van het water te bevorderen;
• de verschillende delen van de vaat niet in elkaar zetten omdat ze elkaar anders zouden afdekken;
• plaats glazen niet te dicht op elkaar omdat ze met elkaar in aanraking zouden kunnen komen en breken. Ook kunnen zich vlekken vormen.

CONTROLEER of de vaat met de vaatwasser kan worden gewassen.

Ongeschikte vaat voor het wassen in een vaatwasser:

•Houten pannen en couverts: kunnen beschadigd raken als gevolg van de hoge wastemperaturen;

- handwerkproducten: zijn slechts zelden geschikt om te worden gewassen in een vaatwasser. De relatief hoge watertemperaturen en het afwasmiddel kunnen ze beschadigen;

- plastic couverts: zijn niet hittebestendig en kunnen zich vervormen. Eventueel hittebestendige plastic couverts moeten in de bovenste korf worden gewassen;

•couverts en voorwerpen van koper, tin, zink en messing: hebben de neiging om vlekken te vormen;

- aluminium vaat: vaat van geanodiseerd aluminium kan verkleuren;

- glas en kristal: over het algemeen kunnen glazen en kristallen voorwerpen in de vaatwasser worden gewassen. Er bestaan echter glas- en kristalsoorten die na vele wasbeurten mat kunnen worden en hun transparantie verliezen; voor dit soort materiaal raden wij altijd aan om het minst agressieve programma van de programmatabel te kiezen;

•vaat met decoraties: de in de handel verkrijgbare gedecoreerde voorwerpen zijn over het algemeen goed tegen het wassen in de vaatwasser bestand ook al is het mogelijk dat de kleuren na frequente wasbeurten vervagen, Bij twijfel over de bestendigheid van de kleuren verdient het aanbeveling om ongeveer een maand lang een paar elementen per keer te wassen.

4.4 Gebruik van de korven

De vaatwasser heeft een capaciteit van 12 couverts inclusief het opdienservies.

DE ONDERSTE KORF

De onderste korf ontvangt de maximale intensiteit van de werking van de onderste sproeiarm en is daarom bestemd voor de "moeilijkste" en vuilste vaat. Alle mogelijke beladingscombinaties zijn toegestaan, op voorwaarde dat er bij de plaatsing van het servies, de pannen en de koekenpannen voor wordt gezorgd dat alle vuile oppervlakken worden blootgesteld aan de van onderen afkomstige waterstralen.

Om bij het laden van vaat van grote afmetingen de ruimte in de korf zo goed mogelijk te benutten zijn sommige modellen in 2 of 4 sectoren uitgerust met wegklapbare bordensupports.

Plaats de platte, diepe, dessert- en dienborden zorgvuldig rechtop. De pannen, koekenpannen en bijbehorende deksels moet ondersteboven worden geplaatst. Zorg er bij het plaatsen van de diepe en dessertborden altijd voor dat er vrije ruimte tussen blijft.

Laadvoorbeelden:

De bestekcontainer kan verschillende vormen hebben afhankelijk van de modellen en uit één of meer gescheiden vakken bestaan.

Het bestek moet gelijkmatig over de container worden verdeeld, met het handvat naar beneden gericht waarbij u goed moet opletten dat u zich niet bezeert aan de lemmetten van de messen.

De container is bestemd voor alle soorten bestek, uitgezonderd bestek waarvan de lengte de bovenste sproeiarm hindert.

Spanen, houten lepels en keukenmessen kunnen in de bovenste korf worden gelegd, waarbij u ervoor moet opletten dat de punt van de messen niet buiten de korf uitsteekt.

Het wordt aangeraden om de bovenste korf te vullen met klein of middelgroot serviesgoed, zoals bijvoorbeeld glazen, kleine borden, koffie- en theekopjes, platte schotels en lichte, hittebestendige plastic voorwerpen. Bij gebruik van de bovenste korf in de laagste stand kunnen er ook dienborden in worden geplaatst, mits slechts licht bevuilld.

Met vaste kopjeshouder

Om de ruimte in de korf optimaal te kunnen benutten zijn sommige modellen uitgerust met twee ophefbare plastic roosters.

Met dubbel plastic kopjesrooster

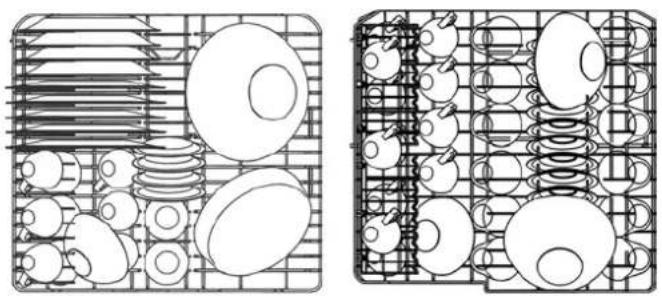

BELADING VAN DE BOVENSTE KORF

Plaats de vaat met de bovenkant naar voren gericht; kopjes en holle recipiënten moeten altijd met de opening naar beneden gericht worden geplaatst. Aan de linkerzijde van de korf kunnen op twee niveaus kopjes en glazen worden geplaatst. in het midden kunnen borden en schoteltjes verticaal in de speciale houders worden gezet.

Laadvoorbeelden:

De bovenste korf kan in twee standen worden gezet, afhankelijk van de persoonlijke behoeften en de hoogte van de in de onderste korf geplaatste vaat. Ga hiervoor als volgt te werk.

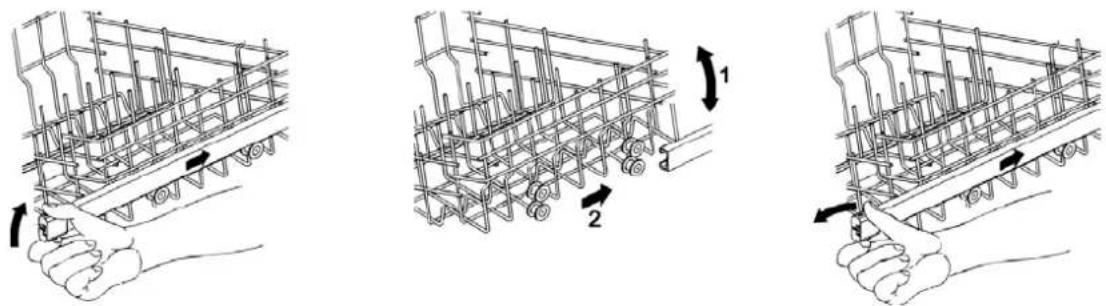

Uittrekbare uitvoering:

• trek de rechter korfgeleider er uit;
• verwijder de blokkering door hem eerst los te maken zoals afgebeeld in de tekening;
- druk op de geleider om de wieltjes vrj te maken;
- plaats, afhankelijk van de gewenste regeling, het bovenste of onderste paar wieltjes in de geleider;
- plaats de blokkering weer terug in de oorspronkelijke stand.

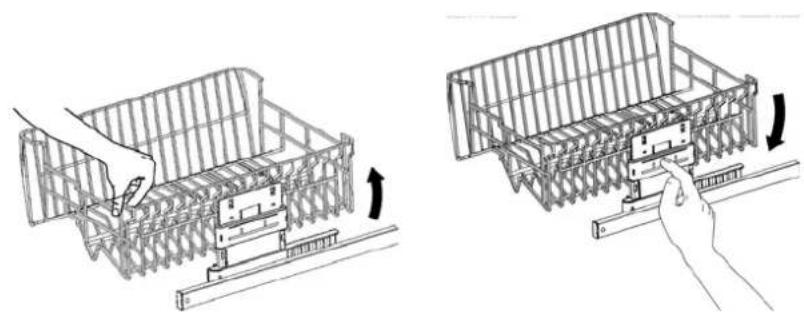

Drukknop uitvoering:

• trek de korf volledig naar buiten en til de rechterkant naar boven.
  Nu zal het mogelijk zijn om grotere borden in de onderste korf te plaatsen.
• Om de oorspronkelijke stand weer te herstellen, dient u de bovenste korf nogmaals uit te trekken en op de hendel voor de vrijgave van de blokkering te drukken.

5. Schoonmak en onderhoud

Vóór iedere ingreep moet u de elektrische voeding van het apparaat loskoppelen.

5.1 Waarschuwingen en algemene aanbevelingen

Vermijd het gebruik van schurende of bijtende schoonmaakmiddelen.

De buitenoppervlakken en de contradeur van de vaatwasser moeten met regelmatige tussenpozen met een zachte met een normaal schoonmaakmiddel voor geverfde oppervlakken bevochtigde doek worden schoongemaakt. De pakkingen van de deur moeten met een vochtige spons worden schoongemaakt. Periodiek (één of twee keer per jaar) verdient het aanbeveling om al het vuil dat zich op de kuip en de afdichtingen heeft gevormd met een zachte doek en wat water te verwijderen.

Het na de kraan geplaatste toevoerfilter voor het water A moet regelmatig worden schoongemaakt. Sluit de waterkraan, draai het uiteinde van de toevoerslang los, verwijder het filter A en maak hem voorzichtig onder een straal water schoon. Plaats het filter A weer in diens houder terug en draai de watertoevoerslang zorgvuldig vast.

SCHOONMAKEN VAN DE SPROEIARMEN

De sproeiarmen kunnen gemakkelijk worden verwijderd om de mondstukken periodiek te reinigen en mogelijke verstoppingen te voorkomen. Was ze onder een straal water en plaats ze weer zorgvuldig in hun houders terug en controleer of hun draaibeweging op geen enkele wijze wijze wordt belemmerd.

• Om de bovenste sproeiarm te verwijderen moet de stelring R worden losgedraaid.
• U kunt de onderste sproeiarm gemakkelijk verwijderen door hem in het midden vast te pakken en naar boven te trekken.

Om de orbitaalsproeiarm te verwijderen moet u de langste arm beetpakken en de ORBITAAL arm naar boven trekken.

Was de armen onder een straal water en plaats ze weer zorgvuldig in hun oorspronkelijke behuizing terug.

Controleer vervolgens of de sproeiarmen vrj kunnen draaien.

Als dit niet het geval mocht zijn moet u controleren of u ze goed heeft gemonteerd.

SCHOONMAKEN VAN DE FILTERGROEP

• Het verdient aanbeveling om regelmatig de centrale filter C te controleren en, indien noodzakelijk schoon te maken. Om de filter te verwijderen moet u de lipjes vastpakken, ze linksom draaien en naar boven trekken;
• druk van onderen tegen de centrale filter D om hem uit de microfilter te verwijderen;
• Haal de twee delen waaruit het plastic filter bestaat, uit elkaar door op de door de pijl aangegeven plek op het filterlichaam te drukken;
  • verwijder het centrale filter door hem naar boven te trekken.

• De filters moeten met een harde borstel onder een waterstraal worden schoongemaakt.
• Het is absoluut noodzakelijk dat de filters zorgvuldig worden schoongemaakt overeenkomstig de bovenstaande aanwijzingen: de vaatwasser kan niet functioneren als de filters verstopt zijn.
  -Plaats de filters weer zorgvuldig terug in hun houders, om schade aan de waspomp te voorkomen.

ALS DE VAATWASSER LANGDURIG BUITEN GEBRUIK BLIJFT:

• Voer twee keer achter elkaar het weekprogramma uit.
- Trek de steker uit het stopcontact.
- Laat de deur op een kier om te voorkomen dat er zich vieze luchtjes in de waskuip vormen.
• Vul de doseerder met glansspoelmiddel
- Sluit de waterkraan.

ALVORENS DE VAATWASSER NA EEN LANGDURIGE PERIODE VAN STILSTAND IN GEBRUIK TE NEMEN:

• controleer of er zich geen bezinksel of roest in de slangen heeft gevormd, laat in dat geval het water een paar minuten lang uit de kraan stromen.
  •Steek de steker weer in het stopcontact.
• Breng de aanvoerslang weer aan en open de kraan.

KLEINE STORINGEN OPLOSSEN

In sommige gevallen is het mogelijk om zelf eventuele kleine storingen met behulp van de onderstaande instructies te verhelpen.

Controleer, als het programma niet start, of:

• de vaatwasser op het elekriciteitsnet is aangesloten;
• de levering van de elektrische stroom niet is onderbroken;
• de waterkraan is geopend;
• de deur van de vaatwasser op correcte wijze is gesloten;

Controleer, als er water in de vaatwasser achterblijft, of:

• er geen knik in de afvoerslang zit;
• de sifon van de afvoer niet verstopt is;
• de filters van de vaatwasser niet verstopt zijn.

Controleer, als de vaat niet schoon wordt, of:

• er (voldoende) afwasmiddel is ingevoerd;
• er regeneratiezout in het speciale reservoir zit;
• de vaat op de juiste wijze is geplaatst;
- het geselecteerde programma geschikt was voor het type en de aard van vervuiling van de vaat;
- alle filters schoon zijn en op de juiste wijze in hun houders zijn geplaatst;
- de wateropeningen van de sproeiarmen niet verstopt zijn;
- de draaiing van de sproeiarmen niet ergens door werd belemmerd.

Controleer, als de vaat niet droog wordt of mat blijft, of:

• er glansspoelmiddel in het daarvoor bestemde reservoir zit;
• de dosering ervan goed is ingesteld;
- de kwaliteit van het gebruikte afwasmiddel goed is en de eigenschappen er niet van verloren zijn gegaan (bijv. als gevolg van een onjuiste opslag, met geopende verpakking).

Controleer, als de vaat strepen, vlekken ... vertoont, of:

• de regeling van het glansspoelmiddel niet overmatig is.

Als er roestsporen zichtbaar zijn in de kuip:

• de kuip is van roestvrij staal en eventuele roestsporen moeten daarom van buitenaf afkomstig zijn (stukjes roest afkomstig van de waterleiding, pannen, bestek enz.). In de handel kunt u speciale producten vinden om deze vlekken te verwijderen;
• controleer of u de juiste hoeveelheid afwasmiddel gebruikt. Sommige afwasmiddelen kunnen agressiever zijn dan andere;
• controleer of u de dop van het zoutreservoir goed heeft afgesloten en de waterontharder goed is ingesteld.

Als, nadat u de bovenstaande aanwijzingen heeft opgevolgd, de storingen zich mochten blijven voordoen, zult u de dichtstbijzijnde technische dienst moeten raadplegen.

LET OP: de door niet bevoegd personeel op het apparaat uitgevoerde werkzaamheden vallen niet onder de garantie en zijn voor rekening van de gebruiker.

TECHNISCHE GEGEVENS
Breedte	597 ÷ 599 mm
Diepte, gemeten vanaf de buitenzijde van het bedieningspaneel	Vrijstaand: 600 mmGeïntegreerd: 590 mm
Hoogte	Vrijstaand van 850 mm tot 870 mmGeïntegreerd van 820 mm tot 870 mm
Capaciteit	Standaardcouverts
Druk van het toevoerwater	Min. 50 – max. 900 Kpa (min. 0.5 – max. 9 bar)
Elektrische gegevens	Zie het typeplaatje

13
Solosualcunimodelli-Certainmodelsonly
Seulementsurcertainsmodèles-nurbeieinigeModellen Sóloenalgunosmodelos-alleenindienvantoepassing
