Type product	Autoradio met CD-speler en RDS-ontvanger
Merk en model	VDO Dayton MR 4000
Afmetingen (inbouw)	182 x 53 mm (standaard DIN)
Gewicht	ca. 1,5 kg
Voeding	12 V DC, min aan massa (carrosserie)
Zekering	Steekzekering 10 A
Frequentiebanden	FM, MW, LW (DAB optioneel via MD4000)
RDS-functies	AF, PTY, verkeersinformatie (TA), nieuws, TMC (met navigatie)
CD-speler	Voor 12 cm audio-CD's; geen 8 cm CD's gebruiken
CD-wisselaar	Aansluitbaar (type UART/DIGITAL), max. 1,7 m kabel bij CH0400
DAB-receiver	Optioneel via MD4000; DAB/FM automatische schakeling
Navigatie	Aansluitbaar (UART/DIGITAL), gesproken advies via voorluidsprekers
Telefoonintegratie	Stilschakeling (A1) en luidsprekerdoorverbinding (optioneel)
Luidsprekerimpedantie	4 ohm per kanaal
Vermogen (uitgang)	4 x 20 W RMS (typisch)
Diefstalbeveiliging	Afneembaar front met waarschuwingslampje
Onderhoud	Reinig contactpunten front met wattenstaafje; CD's schoon houden
Garantie	24 maanden (mits correct gebruik en aankoopbewijs)
Geluidsfuncties	Bass, treble, balans, fader, loudness, compressor, equalizer
Extra aansluitingen	Lijnuitgang (C1), navigatie (C2), CD-wisselaar/DAB (C3), draagbare speler (D)

Veelgestelde vragen - MR 4000 VDO DAYTON

Hoe installeer ik de VDO Dayton MR 4000 in mijn auto?

Zorg dat de negatieve accuklem los is. Schuif de metalen slede in de 182x53 mm opening. Sluit de voedingssteker A, luidsprekersteker B en eventuele extra stekers aan. Schuif de radio in de slede tot hij vastklikt. Sluit de accuklem weer aan. Zie de inbouwvoorschrift in de handleiding voor details.

Hoe verwijder ik het afneembare front?

Open het front (klep naar beneden). Schuif het front uit het metalen frame. Klap het metalen frame omhoog. Bewaar het front in de beschermhoes. Het rode waarschuwingslampje gaat knipperen als het contact uit is en het front verwijderd is.

Hoe stel ik de klok in?

Druk op MENU, ga naar 'Standaardinstellingen' en kies 'Klokinstelling'. U kunt de tijd manueel instellen (intern) of automatisch via RDS/GPS (als navigatie is aangesloten). Stel het uur en minuten in en kies het gewenste tijdformaat.

Waarom vindt mijn radio geen RDS-zenders?

Controleer of de antenne goed is aangesloten en de massaverbinding in orde is. Activeer 'RDS memo' in het radiomenu om de zenderlijst te laden. Als de ontvangst slecht is, schakel dan 'Handafstemming' in of pas de afstemstap aan (Europa vs. Amerika).

Hoe sluit ik een CD-wisselaar aan?

Gebruik de blauwe connector C3 (type UART/DIGITAL). Sluit de kabel aan op de wisselaar en bus C3' achterop de radio. Monteer de wisselaar volledig voordat u de radio weer aansluit. Bij een CH0400-wisselaar mag de kabel naar de MD4000 niet langer zijn dan 1,7 meter.

Hoe reset ik de autoradio?

Er is geen speciale resetknop. U kunt de zekering tijdelijk verwijderen (10A) om de instellingen te wissen. Of stel via het menu 'Standaardinstellingen' de opties terug naar fabriekswaarden. Raadpleeg het hoofdstuk 'Controlepunten bij storingen' voor problemen.

Wat moet ik doen als de zekering doorbrandt?

Trek de zekering F uit het zekeringblok aan de achterzijde van de radio. Vervang deze uitsluitend door een steekzekering van 10A met exact hetzelfde type. Gebruik nooit een zekering met een andere waarde, anders kan het apparaat beschadigd raken en vervalt de garantie.

Hoe gebruik ik de DAB-functie?

Sluit een DAB-receiver MD4000 aan via de blauwe connector C3. Activeer de DAB-stand. U kunt afstemmen op zendernaam (A-Z), handmatig zoeken of voorkeurzenders opslaan. DAB biedt storingsvrije ontvangst en extra functies zoals PTY en PAD. De DAB/FM-schakeling schakelt automatisch over bij slechte ontvangst.

Hoe pas ik het geluid aan?

Druk op MENU en ga naar 'Klankmenu'. U kunt bass, treble, balans en fader instellen. Kies een vooringestelde klankstijl of stel een eigen profiel in. Activeer Loudness voor versterking van lage en hoge tonen bij lagere volumes. Gebruik de compressor voor dynamisch volume.

Kan ik mijn telefoon aansluiten op de autoradio?

Ja, sluit de stilschakeldraad aan op connector A1. Als uw telefoon een luidsprekeraansluiting heeft, kunt u ook de gele steker F aansluiten op de luidsprekeruitgang van de telefoon. Stel in het submenu 'Standaardinstellingen' de opties 'Telefoon' en 'Telefoonsignaal' in (bijv. STIL voor onderdrukking, IN voor doorverbinden).

GEBRUIKSAANWIJZING MR 4000 VDO DAYTON

Enkele wetenswaardigheden 65

Bediening

Basisfuncties 67

De menu's 71

Menu 'informatie' 72

Menu 'klank' 73

Menu 'radio' 73

Menu 'CD' 74

Menu 'CD-wisselaar' 75

DAB-receivermenu 75

Submenu 'Standaardinstellingen' 76

Controlepunten bij storingen 77

Garantie en service 155

Dit boekje is gedrukt op kringlooppapier met een laag chloorgehalte, dat geschikt is voor hergebruik.

INBOUWVOORSCHRIFT

Als uw auto voorzien is van standaard ISO-connectors, kunt u de autoradio daar rechtstreeks op aansluiten (zie 'MONTAGE'). Heeft uw auto andere connectors, dan kunt u bij uw leverancier een geschikte adapterkabel verkrijgen, waarmee u de autoradio probleemloos kunt installeren (zie tabel op bijgevoegde installatiekaart). Als uw autotype niet in de tabel is opgenomen, kunt u de aansluiting ook zelf maken (zie 'VOORBEREIDING'). Er bevindt zich hoge spanning in het apparaat! Om een elektrische schok te voorkomen, het apparaat niet openen.

■ VOORBEREIDING

Het apparaat moet worden aangesloten op een auto-accu van 12V, min aan massa (carrosserie).

- Om kortsluiting te voorkomen, moet u voor het monteren en aansluiten van de autoradio de negatieve accuklem losmaken (fig. 1). Zie bijgevoegde installatiekaart.

AANSLUITINGEN VOOR DE VOEDING

• Bruine draad A8: Aansluiten op een massapunt op de carrosserie.
• Rode draad A7: Aansluiten op een geschakelde 12V-voedingsspanning van het contactslot.
• Gele/rode kabel A4: Aansluiten op een permanente 12V-voeding; dit is de hoofdvoeding. Deze verbinding moet geschikt zijn voor een stroom van 10 A.

EXTRA AANSLUITINGEN

Elektronische / gemotoriseerde antenne:

- Sluit de voeding voor een elektronische antenne of de stuurkabel van het relais van een automatische gemotoriseerde antenne aan op punt A5. Gebruik het bijgeleverde kleine contact. Gebruik dit aansluitpunt niet voor de directe voeding van de antennemotor!

Nachtverlichting: Als u de koplampen inschakelt, gaat het lampje boven de knop aan (ook als u de radio uitschakelt, blijft dit lampje branden). Door deze aansluiting wordt het display minder helder verlicht als de autoradio aanstaat.

- Sluit punt A6 aan op de bedrading van de dashboardverlichting. Gebruik het bijgeleverde kleine contact.

Telefoon: Als uw autotelefoon een signaal voor stilschakeling produceert, kan dit gebruikt worden om de geluidsweergave van de autoradio automatisch te onderdrukken. Is uw autotelefoon bovendien voorzien van een luidsprekeraansluiting, dan kan de geluidsweergave van de telefoon via de autoluidsprekers versterkt worden.

① Sluit de draad voor de stilschakeling aan op connector A1. Gebruik het bijgeleverde kleine contact. Bij sommige VW- en Opel/Vauxhall-modellen, wordt connector A1 gebruikt voor een snelheidsafhankelijke volumeregeling (GALA). Vraag uw VW- of Opel/Vauxhall-dealer om dit te wijzigen als u de schilschakelfunctie van de telefoon wenst te gebruiken.
② (facultatief) Sluit steker F (geel) aan op de luidsprekeruitgang van uw autotelefoon (fig. 9).
③ Zie in submenu 'STANDAARDINSTELLING' de opties 'Telefoon' en 'Telefoonsignaal'.

CONNECTOR B voor luidsprekers 4 x (fig. 3)

• Gebruik uitsluitend luidsprekers met een impedantie van 4 ohm.
• Geen luidsprekerdraden met massa verbinden!
• Geen booster/amplifier rechtstreeks op de luidsprekeruitgangen aansluiten!
• Geen luidsprekers via een externe fader aansluiten!
• Blauwe draad B1: Aansluiten op de luidspreker rechtsachter (+).
• Blauwe/zwarte draad B2: Aansluiten op de luidspreker rechtsachter (-).
• Grijze draad B3: Aansluiten op de luidspreker rechtsvoor (+).
• Grijze/zwarte draad B4: Aansluiten op de luidspreker rechtsvoor (-).
• Groene draad B5: Aansluiten op de luidspreker linksvoor (+).
• Groene/zwarte draad B6: Aansluiten op de luidspreker linksvoor (-).
• Witte draad B7: Aansluiten op de luidspreker linksachter (+).
• Witte/zwarte draad B8: Aansluiten op de luidspreker linksachter (-).

Zie submenu 'STANDAARDINSTELLING' voor het testen van de luidsprekeraansluitingen.

Attentie! Alle gesproken informatie van de navigatiecomputer (indien geïnstalleerd) komt uit de voorste luidsprekers. Om deze informatie te kunnen horen, moet u er daarom voor zorgen dat de voorste luidsprekers aanwezig en aangesloten zijn.

GELE CONNECTOR C1 voor lijnuitgang (fig. 4)

U kunt op deze autoradio een versterker met extra luidsprekers aansluiten:

• Zwarte draad (FRONT): Aansluiten op de kanalen linksvoor (wit) en rechtsvoor (rood) van de versterker.
• Zwarte draad (REAR): Aansluiten op de kanalen linksachter (wit) en rechtsachter (rood) van de versterker.
• Blauwe/gele draad: Aansluiten op aan/uit connector van de versterker.

GROENE CONNECTOR C2 voor een navigatiesysteem (fig. 5)

U kunt op deze autoradio een navigatiesysteem (type UART/DIGITAL) aansluiten. Neem voor informatie over de installatie contact op met uw leverancier.

BLAUWE CONNECTOR C3 voor een CD-wisselaar (fig. 6)

U kunt op deze autoradio een CD-wisselaar (type UART/DIGITAL) aansluiten (zie het montagevoorschrift van de CD-wisselaar). Gebruik zo nodig de in de illustratie genoemde kabel.

Sluit het apparaat pas weer aan als de CD-wisselaar volledig is gemonteerd.

BLAUWE CONNECTOR C3

voor een DAB-receiver (MD4000) (fig.6b)

U kunt een DAB-receiver (MD4000) op het apparaat aansluiten. Wilt u een DAB-receiver én een cd-wisselaar op het apparaat aansluiten, raadpleeg dan de losse installatiekaart. Sluit het apparaat alleen opnieuw aan nadat de DAB-receiver (MD4000) helemaal is geïnstalleerd.

Sluit u een cd-wisselaar van het type CH0400 aan, dan mag het verbindingssnoer naar de MD4000 niet langer zijn dan 1,7meter.

CONNECTORS D voor een draagbare speler (fig. 9)

Om de weergavemogelijkheden te vergroten, kunt u op deze autoradio een CD- of cassettespeler aansluiten. Kabel D moet op een uitgang van 750 mV worden aangesloten (meestal kunt u de hoofdtelefoonuitgang of, indien aanwezig, de lijnuitgang van de draagbare speler gebruiken).

① Sluit de stekers D aan op het Linker- (wit) en Rechterkanaal (rood) van de draagbare speler.
② Stel het volume van de draagbare speler op het gewenste niveau in (geldt alleen als deze op de hoofdtelefoonuitgang is aangesloten).

Als er een cd-wisselaar op de DAB-receiver is aangesloten, bevindt de functie 'AUXILIARY' zich in het submenu van de cd-wisselaar. De functie 'AUXILIARY' kunt u activeren met de CDC-knop. Doorloop de menulijst en activeer de AUXILIARY-functie.

- Uitgebreide informatie over dit menu kunt u vinden in het hoofdstuk 'Menubediening' in deze gebruiksaanwijzing.

METALEN SLEDE

① Schuif de metalen slede in de opening (182 x 53 mm) van dashboard of console (fig. 7). Zie bijgevoegde installatiekaart. Voor een optimale werking van de CD-speler dient de metalen slede horizontaal geplaatst te worden (tussen -10° and +45°).

② Bevestig de slede door de metalen lippen met een schroevendraaier naar buiten te drukken (fig. 8).

AANSLUITEN VAN DE RADIO (fig. 9)

Bij auto's van het merk Audi, Opel en Volkswagen dient u aansluitdraad A1 af te knippen of gebruik te maken van adapter EA6179/00.

Bij Volkswagens die na mei '98 zijn gefabriceerd, is adapter EA6266/00 noodzakelijk.

① Controleer of de negatieve accuklem losgekoppeld is.
② Sluit antennesteker E aan op de antennebus. Goede ontvangst is alleen mogelijk met een goede antenne. Zorg ervoor dat de antenne goed op de massa (autochassis) is aangesloten.
③ Sluit voedingssteker A aan op bus A'.
④ Sluit luidsprekersteker B aan op bus B'.
- (facultatief) Verwijder het beschermkapje van bus C'.
- (facultatief) Sluit de gele lijnuitgangssteker C1 aan op bus C1'.
- (facultatief) Sluit de blauwe CD-wisselaarsteker C3 aan op bus C3'.
- (facultatief) sluit de groene navigatiesteker C2 aan op bus C2'. De groene steker C2 past tussen de gele steker C1 en de blauwe steker C3. Om steker C2 op zijn plaats te houden, hebt u minstens één van deze aansluitingen nodig.

MONTEREN VAN DE RADIO

① Schuif de radio zó ver in de metalen slede tot de veren aan weerszijden van het apparaat in de openingen van de slede klikken (fig. 10).
② Sluit de negatieve accuklem weer aan (fig. 11). U bent nu klaar met monteren.

UITNEMEN VAN DE RADIO (fig. 12)

U kunt de radio ontgrendelen met de twee bijgeleverde U-vormige beugels:

① Verwijder het front, zie 'DIEFSTALBEVEILIGING', 'AFNEEMBAAR FRONT'.
② Klap het metalen frame weer omhoog.
③ Steek beide U-vormige beugels zó ver in de gaten aan de voorzijde van het apparaat tot ze vastklikken.
④ Trek de radio uit de metalen slede.

VERVANGEN VAN DE ZEKERING (fig. 9)

- Trek zekering F uit het zekeringblok aan de achterzijde van de radio.

Vervang door een steekzekering van 10A. Waarde en type van de nieuwe zekering moeten exact gelijk zijn omdat het apparaat anders niet goed beschermd is. Als u deze richtlijn niet in acht neemt, kan het apparaat beschadigd raken en komt de garantie te vervallen.

ONTSTORING

De meeste moderne auto's zijn voldoende ontstoord. Veroorzaakt uw auto toch storing, raadpleeg dan uw garage.

■ DIEFSTALBEVEILIGING

Ter voorkoming van diefstal is dit apparaat voorzien van de volgende beveiligingen:

AFNEEMBAAR FRONT

Neem het afneembare front met u mee als u de auto verlaat. Bewaar het in de beschermhoes. Bevestig het front altijd voordat u gaat rijden. Als u het front open laat (met of zonder het afneembare gedeelte), hoort u een waarschuwingssignaal.

① Open het front.
② Schuif het front uit het metalen frame.
③ Klap het metalen frame weer omhoog.

AANBRENGEN VAN HET FRONT

① Schuif het front in het metalen frame, te beginnen aan de linker- of rechterkant van het apparaat.
② Duw het front op zijn plaats (u moet een 'klik' horen).

Voor een goede verbinding tussen de autoradio en het afneembare front is het raadzaam de aansluitpunten regelmatig met een wattenstaafje schoon te maken.

WAARSCHUWINGSLAMPJE

Als u het contact van de auto uitzet en het afneembare front verwijdert, gaat het rode waarschuwingslampje knipperen.

- U kunt het waarschuwingslampje uitschakelen: Zie submenu 'STANDAARDINSTELLING', optie 'waarschuwlampje'.

WAARSCHUWINGSSTICKERS

- Plak de bijgeleverde 'Security'-stickers op de autoruiten.

IDENTIFICATIENUMMER

Dit apparaat heeft een uniek identificatienummer dat op de 'Security card' vermeld staat (zie bijgevoegde installatiekaart). Deze 'Security card' dient als eigendomsbewijs bij diefstal van het apparaat, bij verlies van het afneembare front of bij onderhoud of reparatie. Bewaar de 'Security card' niet in uw auto.

Veel FM-stations zenden naast het gewone radiosignaal ook digitale RDS-informatie uit. De voordelen van RDS-informatie zijn legio en hebben bij deze autoradio de volgende toepassingen gekregen: weergave van de zendernaam op het display; zenderkeuze volgens programmatype (PTY); automatische volgafstemming op hetzelfde programma (AF); luisteren naar verkeersinformatie, nieuwsbulletins en alarmmeldingen.

Met Digital Audio Broadcast kunnen meerdere programma's tegelijk op één frequentie worden verzonden door middel van compressie van digitale audiosignalen. In tegenstelling tot bestaande analoge AM- en FM-uitzendingen, treedt bij DAB geen interferentie op die het luisterplezier bij AM- en FM-uitzendingen af en toe verstoort. Zoals bekend kan het FM-signaal tijdens het rijden soms verstoord raken en wegvallen. Dit is het gevolg van het feit dat het FM-signaal door grote voorwerpen als bomen, gebouwen, bruggen en heuvels wordt teruggekaatst, een verschijnsel dat reflectie- of meerwegvervorming wordt genoemd. Door meerwegvervorming raakt de radio- ontvangst van het signaal verstoord.

DAB kent vele voordelen en voorkomt veel van de problemen die kenmerkend zijn voor analoge uitzendingen. De DAB-receiver is een digitaal apparaat met een computer die storing in het radiosignaal opspoort en het hoofdsignaal versterkt. Hierdoor ontstaat heldere ontvangst, ook in problematische en stedelijke gebieden. Het resultaat is een geluidskwaliteit die vergelijkbaar is met die van audio-cd's. Door het gebruik van een DAB-receiver kunt u ook profiteren van actuele, storingsvrije datadiensten en extra radioprogramma's.

DAB-programma's worden op één frequentie in een 'multiplex' uitgezonden. Hierdoor is het mogelijk een hele verzameling radiokanalen of -diensten op één en dezelfde frequentie uit te zenden. Een dergelijke verzameling kanalen en diensten worden een 'ensemble' genoemd.

De wat grotere DAB-radiozenders zenden meerdere 'ensembles' uit met een scala van programma's met voor elk wat wils. Het aantal programma's waaruit een 'ensemble' bestaat, varieert en is afhankelijk van de 'provider' en in sommige gevallen ook van het tijdstip of de dag van de week.

- GROTERE FUNCTIONALITEIT

Naast betere ontvangst- en geluidskwaliteit, biedt DAB de mogelijkheid extra informatie met een radioprogramma mee te sturen. Door deze extra informatie kunnen bijvoorbeeld programma's naar type worden gekozen (PTY ofwel 'programme type'). PTY rangschikt programma's in categorieën naar onderwerp en inhoud, zodat de gebruiker gemakkelijker kan kiezen tussen bijvoorbeeld een wetenschappelijk programma of een programma met populaire of klassieke muziek. De 30 voorkeurtoetsen maken het selecteren van een programma wel heel eenvoudig. Als PTY wordt ingeschakeld, zal de receiver een of meer van de gewenste programma's uitfilteren en selecteren. Daarnaast kunt u Programme Associated Data (PAD) ontvangen, waarbij informatie wordt verstrekt over de inhoud, de titel en de artiest van een bepaald programma.

DAB maakt gebruik van een intelligente, computergestuurde receiver. Dankzij de DAB/FM-schakeling kan automatisch worden geschakeld tussen DAB- en FM-uitzendingen wanneer de ontvangst verslechtert of de DAB-zone wordt verlaten.

AUDIO-CD'S

De CD-speler is geschikt voor CD's van 12 cm. Het is niet raadzaam CD's van 8 cm of met afwijkende afmetingen te gebruiken, ook niet met een adapter.

PLAATSEN VAN EEN AUDIO-CD

① Open het front.

② Schuif de Audio-CD (met de bedrukte zijde naar boven) in de sleuf. Het afspelen begint automatisch.

③ Klap het front weer omhoog.

UITWERPEN VAN EEN AUDIO-CD

① Werp de CD uit als het front open is.

② Neem de CD voorzichtig uit de speler en klap het front weer omhoog.

ZORG VOOR DE CD'S

- Maak geen vingerafdrukken op de CD's.

- Berg de CD's na gebruik meteen in het doosje op om te voorkomen dat ze beschadigd raken of vuil worden. Stel ze niet bloot aan hitte of direct zonlicht.

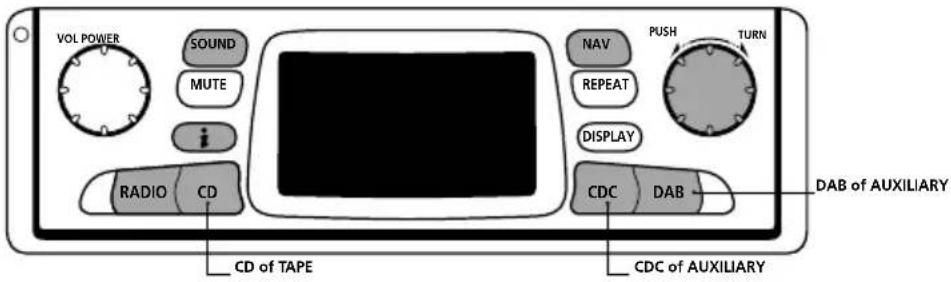

BEDIENING

Ook bij het bedienen van dit apparaat blijft de bestuurder verantwoordelijk voor zijn rijgedrag. Houd u aan de plaatselijke verkeersregels. Wat op de weg gebeurt, is belangrijker dan wat op het scherm te zien is!

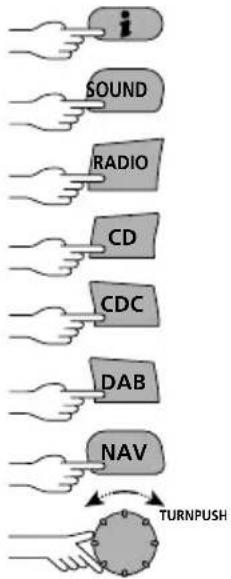

De verlichte toetsen geven toegang tot een reeks secundaire functies die in een menu worden weergegeven.

Het kiezen en bevestigen van deze functies gebeurt via de knop. Kijk alleen op het scherm als de verkeerssituatie dit toelaat. Ga veilig aan de kant van de weg staan als de bediening van het apparaat enige tijd vraagt.

LEGENDA: Druk de knop in. Draai aan de knop.

BASISFUNCTIONS

GELUID

• Aan/uit: Aan- of uitzetten van het apparaat.
  • Volume: Instellen van het volume. Zorg ervoor dat u het verkeer nog kunt horen (claxons, sirenes...).
• Geluidsonderdrukking (stilte): Onderdrukken van het geluid van het apparaat of opheffen van de geluidsonderdrukking.
• Bevestigen van de waarschuwing 'Houdt u zich altijd aan de geldige verkeersregels' (als een navigatiesysteem is aangesloten).

• Radiostand: Luisteren naar de radio.
• Afstemmethode: Kiezen van een van onderstaande afstemmethoden.

A-Z - Om af te stemmen op een stationsnaam

(bij een RDS-station op FM). De stations zijn alfabetisch gerangschikt. Als u een pieptoon hoort, dient u de lijst met stationsnamen bij te werken door 'RDS memo' te activeren.

←

• Om automatisch af te stemmen op een frequentie. Als 'Verkeer' geactiveerd is, zoekt de radio alleen naar stations die verkeersinformatie kunnenontvangen en uitzenden.
• Om handmatig af te stemmen op een frequentie (als 'Handafstemming' geactiveerd is). Door snel aan de knop te draaien, wordt 'snelafstemming' ingeschakeld. Druk op om snelafstemming uit te schakelen. Na 50 seconde of na het kiezen van een andere afstemmethode schakelt de radio terug naar het automatisch afstemmen op een frequentie.
• Om af te stemmen op een programmatype (als 'PTY afstemming' geactiveerd is). Als geen zender is gevonden of na het kiezen van een andere afstemmethode schakelt de radio terug naar het automatisch afstemmen op een frequentie.

◀P▶

- Om af te stemmen op een voorkeuzestation (preset).

- Activeren van de gekozen afstemmethode.

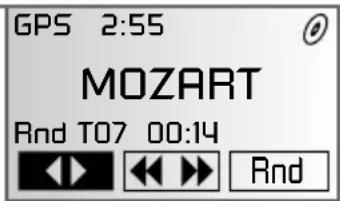

CD-SPELER

• CD-stand: Luisteren naar de geplaatste CD.
• Functieselectie: Kiezen van een van onderstaande CD-functies:

←

- Om een bepaald nummer te kiezen (vorig/volgend).

← | >

- Om vooruit/achteruittezoeken. Druk de knop ook in om het snelzoeken te stoppen.

Rnd

- Random: Om het in willekeurige volgorde afspelen van de nummers aan/uit te zetten.

- Functieactivering: Verplaatsen naar een ander gedeelte van de CD of aan/uitzetten van het afspelen in willekeurige volgorde.

CD-WISSELAAR (indien aangesloten)

• CD-wisselaarstand: Luisteren naar een in het magazijn geladen en in de CD-wisselaar geplaatste CD.
• Functieselectie: Kiezen van een van onderstaande CD-wisselaarfuncties:

- Om een bepaald nummer te kiezen (vorig/volgend).

• Om achteruit-/vooruittezoeken. Druk de knop ook in om het snelzoeken te beëindigen.
  0999 - Om een bepaalde CD te hieren.
  TURNPL knop ook in om het snelzoeken te

- Functieactivering: Verplaatsen naar een ander gedeelte van de CD of naar een andere CD.

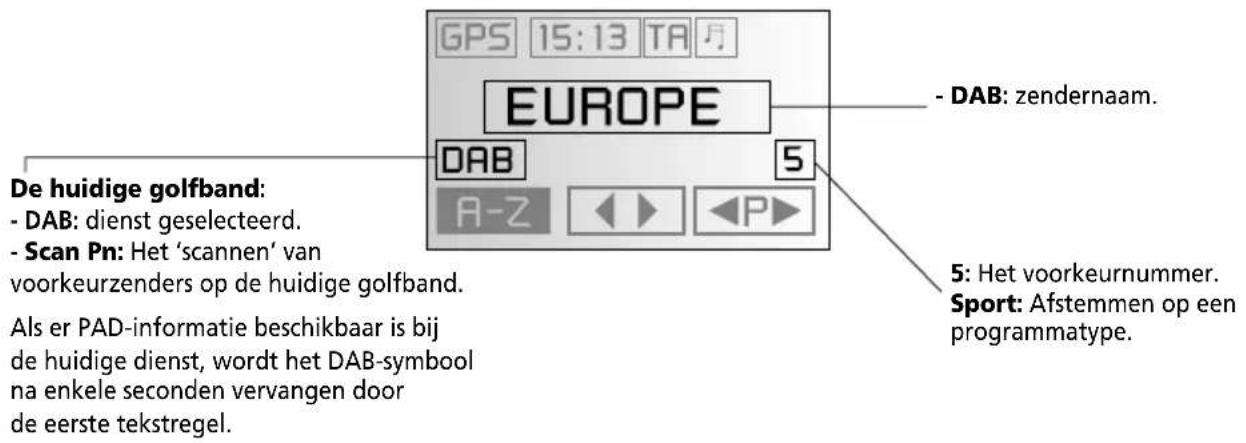

DAB-RECEIVER (MD4000 indien aangesloten)

• DAB-functie: luisteren naar DAB-dienst.
• Afstemming: kies een van de volgende afstemmethoden.

A-Z - Voor het afstemmen op zendernaam (DAB-dienst). De zenders worden alfabetisch gesorteerd.

• Voor het afstemmen op de volgende of vorige DAB-zender.
• Voor het afstemmen op een voorkeurzender uit de programmalijst.

- Activeren van de gekozen afstemmethode.

OVERIGE FUNCTIES

DISPLAY

- Weergave: Op het display weergeven van geselecteerde modus.

Voorkeuzenr: 5 Naam: EUROPE 1 Freq: 104.7 MHz PTY: Geen PTY Styl: Eigen

NAVIGATIE (indien aangesloten)

• Navigatiemenu: Schakel het navigatiemenu in als een navigatiesysteem is aangesloten en u het autocontact hebt ingeschakeld. Raadpleeg verder de gebruiksaanwijzing van het navigatiesysteem.
• Repeat: Herhaling van het laatste gesproken begeleidingsadvies. Tijdens een telefoongesprek (en als de telefoon op de autoradio is aangesloten) wordt het gesproken advies vervangen door pieptonen. Door op deze knop te drukken, kunt u het advies alsnog beluisteren.

Radioweergave:

DAB-weergave:

CD-weergave:

DE MENU'S

Gebruik de menu's voordat u wegrijdt.

BEDIENING VAN DE MENU'S

- Menu aan/uit: Oproepen/verlaten van een van onderstaande menu's:

• Informatiemenu.
• Klankmenu.
• Radiomenu (als reeds in radiostand).
• CD-menu (als reeds in CD-stand).
• CD-wisselaarmenu (als reeds in CD-wisselaarstand).
• DAB-menu (als een DAB-receiver MD4000 is aangesloten).
• Navigatiemenu (als er een navigatiesysteem is aangesloten).

- Selectie: Plaats de cursor op de gewenste optie. De volgende aanduidingen verschijnen op het scherm:

• OPTION: Opties in gestippelde letters kunnen niet gekozen worden.
• : Pijlen voor de opties geven aan dat er meer opties beschikbaar zijn dan op het scherm zijn weergegeven.
• √: Een vinkje geeft aan dat de functie geactiveerd is.

Om een naam in te voeren, kies dan de letters één voor één.

- Bevestiging: Bevestigen van de gekozen optie/letter.

De volgende menufuncties kunnen ook beschikbaar zijn:

- 'TERUG': Terugkeren naar het vorige scherm.

Deze functie verschijnt vaak wanneer de cursor op de menutitel geplaatst wordt.

• 'OK': Bevestigen van de ingevoerde naam.
• 'DELETE': Wissen van het laatst ingevoerde karakter.

Verkeer: Activeren om naar verkeersinformatie (TA) te luisteren wanneer die wordt uitgezonden (zelfs als u een CD beluistert of het geluid hebt onderdrukt). Het apparaat kan ook verkeersinformatie van andere stations ontvangen.

• Als u een pieptoon hoort: De radio is afgestemd op een station dat geen verkeersinformatie uitzendt. De radio zoekt automatisch naar een station dat dat wel doet.
• Als u met regelmatige tussenpozen een pieptoon hoort: U bevindt zich in een gebied waar een verkeersinformatie wordt uitgezonden. Schakel de verkeersfunctie uit of stem af op een ander TA-station.

Druk de knop in als u niet langer naar een bepaald verkeersbericht wilt luisteren (de verkeersfunctie blijft actief).

Transport: (alleen als een DAB-receiver MD4000 is aangesloten). Voor het luisteren naar 'transportberichten'.

- N.B.: met DAB kunt u specifiekere berichten ontvangen.

Waarschuwing: (alleen als een DAB-receiver MD4000 is aangesloten). Voor het luisteren naar 'waarschuwingen'.

Nieuws: Activeren om naar nieuwsbulletins te luisteren wanneer die worden uitgezonden (zelfs als u een CD beluistert of het geluid hebt onderdrukt). Het apparaat kan ook nieuwsbulletins van andere stations ontvangen. Nieuwsbulletins kunnen onderbroken worden door verkeersinformatie.

'Nieuws' is nog niet in alle landen ingevoerd. Druk de knop in als u niet langer naar een bepaald nieuwsbulletin wilt luisteren (de nieuwsfunctie blijft actief).

Weer: (alleen als een DAB-receiver MD4000 is aangesloten). Voor het luisteren naar specifieke 'weerberichten'.

Evenement: (alleen als een DAB-receiver MD4000 is aangesloten). Voor het luisteren naar berichten met specifieke 'gebeurtenissen'.

Speciaal Evenement: (alleen als een DAB-receiver MD4000 is aangesloten). Voor het luisteren naar berichten met specifieke 'speciale gebeurtenissen'.

Traffic Message Channel (TMC): Geldt alleen als er een navigatiesysteem is aangesloten. Is de radio afgestemd op een zender die TMC-informatie uitzendt, dan worden verkeersobstakels en andere TMC-informatie die voor vertraging zouden kunnen zorgen op het scherm weergegeven (zelfs bij CD-weergave of als de stilschakeling is ingeschakeld).

- Wordt de boodschap "TMC LOST Tune to next TMC station" weergegeven en hoort u pieptonen, dan was de radio nog niet afgestemd op een zender die TMC-informatie uitzendt.

Zoek een zender die TMC-berichten uitzendt.

Het apparaat zoekt alleen naar dit type zender.

TMC is nog niet in alle landen ingevoerd.

Info-volume: Instellen van het volume voor verkeersinformatie, nieuwsbulletins en alarmmeldingen in relatie tot het actuele volume.

Deze instelling wordt alleen gebruikt om het volume te verhogen als het laatst ingestelde volumeniveau van het gesproken begeleidingsadvies lager was dan het huidige volume.

Loudness: Activeren om de lage en hoge tonen bij lagere geluidsniveaus te versterken.

Klankinstellingen: Instellen van bass (lage tonen), treble (hoge tonen), balans (links-rechts) en fader (achter-voor). De instellingen voor bass en treble worden voor elke geluidsbron apart opgeslagen.

Klankstijlen: Kiezen van één van de vooringestelde klankstijlen. Kies 'Eigen' om uw eigen bass- en treble-instellingen te handhaven. De klankstijl wordt voor elke geluidsbron apart opgeslagen.

Klank-reset: Uitzetten van loudness, terugzetten van de klankinstellingen in de middenpositie en de klankstijl instellen op 'Eigen'.

Klank-configuratie: Voor het instellen van één van onderstaande functies.

GALA (Snelheidsafhankelijke volumeregeling als, een navigatiesysteem is aangesloten): Instellen van de (volume) compensatie van het omgevingslawaai bij hogere snelheden. Hoe hoger het nummer, hoe harder het volume. Leveller: hiermee wordt het volume van elke geluidsbron automatisch op hetzelfde niveau ingesteld. Loudness 1: Instellen van de versterking van de lage tonen in loudness. Loudness 2: Instellen van de versterking van de hoge tonen in loudness. Bassfrequentie: Selecteer de frequentiedrempel van de lage noten. Treblefrequentie: Selecteer de frequentiedrempel van de hoge noten.

▶ Standaardinstelling: Zie submenu 'STANDAARDINSTELLING'.

MENU 'RADIO'

VOER MENU IN Als radioweergave al is ingeschakeld.

RDS memo (alleen op FM): Activeren om de lijst met stationsnamen waarop u alfabetisch kunt afstemmen in het geheugen te laden. U hoort een pieptoon. Wacht tot de RDS zenders ingeladen zijn.

Autostore (alleen op FM en MW): Activeren om automatisch 10 FM-stations op de FM-AST-band vast te leggen of 10 MW-stations op de MW-AST-band. U hoort een pieptoon. Wacht tot de sterkste zenders zijn vastgelegd.

Scan: Activeren om kort naar elk station of elk voorkeuzestation op de huidige golfband te luisteren. Activeer 'scan' ook om deze functie uit te schakelen als u een station hoort dat u bevalt.

Band: Kiezen van de gewenste golfband.

Volgafstemming (alleen op FM): Activeren om de best mogelijke ontvangst te behouden. Het apparaat controleert doorlopend een lijst met Alternatieve Frequenties (AF) voor het betreffende radiostation en selecteert daaruit zelf de beste frequentie. Deactiveer deze functie alleen als u korte geluidsonderbrekingen hoort of als het apparaat automatisch op een ongewenst station afstemt.

Handafstemming: Activeren om handmatig op een frequentie af te stemmen als u het gewenste station met automatische afstemming niet kunt vinden.

Store Preset: Om de zender waar u naar luistert als voorkeurzender vast te leggen. Daarna kiest u de positie van deze zender in de voorkeurlijst. Legt u een FM-zender vast, dan wordt de functie Volgafstemming (aan/uit) ook vastgelegd. Volgafstemming is niet beschikbaar voor FM AST of MW AST. Het apparaat keert dan terug naar 'Store Preset'.

Zender oproepen (alleen op FM): Selecteer uit de lijst de naam van het station dat u wilt beluisteren.

Voorkeuze oproepen: Kies uit de lijst het voorkeuzestation dat u wilt beluisteren.

PTY afstemming (alleen op FM): Afstemmen op een station volgens het meegezonden programmatype (PTY). Kies het programmatype uit de lijst. PTY is nog niet in alle landen ingevoerd.

Radio-configuratie: Aanpassen van de volgende functies.

Afstemniveau: Kies 'LO' als u wilt dat bij het automatisch afstemmen op een frequentie alleen naar lokale stations (sterke stations) wordt gezocht. Kies 'DX' als u ook naar verafgelegen stations wilt zoeken. Afstemstap: Kies Europa voor alle continenten, behalve voor de Noord-, Midden- en Zuid- Amerika. Scantype: Kiezen tussen aftasten van frequenties ('FREQ') en voorkeuzestations ('VOORK').

▶ Standaardinstelling: Zie submenu 'STANDAARDINSTELLING'.

MENU 'CD'

VOER MENU IN Als CD-weergave al is ingeschakeld.

Scan: Activeren om het begin van alle nummers te beluisteren. Activeer 'scan' ook om deze functie uit te schakelen als u een nummer hoort dat u helemaal wilt beluisteren.

Nummerherhaling: Activeren om uw favoriete nummer te herhalen.

CD-titel: Toewijzen van een naam (maximaal 13 tekens) aan de CD die u beluistert. Het geheugen kan maximaal 50 titels bevatten. Als het vol is, dient u eerst een titel te wissen voordat u een nieuwe kunt opslaan.

▶ CD-configuratie: Aanpassen van de volgende functies.

Compression: hiermee wordt het volume van sterke passages automatisch zachter en dat van zachte passages harder. Compressieregeling: Instellen van de mate van volumeverhoging/-verlaging als compressie is ingeschakeld.

▶ Standaardinstelling: Zie submenu 'STANDAARDINSTELLING'.

CDC

VOER

MENU IN

Als CD-weergave al is ingeschakeld (CD-wisselaar).

Scan: Activeren om het begin van alle nummers te beluisteren. Activeer 'scan' ook om deze functie uit te schakelen als u een nummer hoort dat u helemaal wilt beluisteren.

Willekeurige volgorde: Activeren om de nummers op de CD in willekeurige volgorde af te spelen.

Nummerherhaling: Activeren om uw favoriete nummer te herhalen.

Kies CD: Kies de gewenste CD uit de lijst.

CD-titel: Toewijzen van een naam van maximaal 13 teken aan de CD die u beluistert. Het geheugen kan maximaal 50 titels bevatten. Als het vol is, dient u eerst een titel te wissen voordat u een nieuwe kunt opslaan.

Wisselaar-configuratie: Aanpassen van de volgende functies.

Compression: hiermee wordt het volume van sterke passages automatisch zachter en dat van zachte passages harder. Compressieregeling: Instellen van de mate van volumeverhoging/-verlaging als compressie is ingeschakeld. CD-keuze: Kiezen of u de CD's uit menu 'Kies CD' op nummer of op titel wilt selecteren.

Auxiliary: voor het inschakelen van een 'auxiliary'-bron.

▶ Standaardinstelling: Zie submenu 'STANDAARDINSTELLING'.

DAB-RECEIVERMENU MD4000 (indien aangesloten)

DAB

VOER MENU IN

Als de DAB-functie al actief is.

PAD Epslaan: voor het opslaan van de huidige PAD (Programme Associated Data).

PAD Oproepen: voor het oproepen van de opgeslagen PAD.

Scan Voorkeur: voor het scannen van frequenties of voorkeurzenders

Opslaam voorkeur: voor het opslaan van de huidige zender. Het voorkeurnummer wordt geselecteerd in de lijst met voorkeurnummers.

Herhaal voorkeur: voor het oproepen van een zender uit de lijst met voorkeurnummers.

Programme ligst: voor het tonen van alle opgeslagen programma's.

PTY zoekem: voor het selecteren van een programmatype (PTY) uit de PTY-lijst en om een PTY-zoekactie te starten.

DAB/FM Schakelaar: voor activeren van de automatische DAB/FM-schakeling.

Standaardinstel: voor het inschakelen van het menu met standaardinstellingen (Init).

Kies 'STANDAARDINSTELLINGEN' uit een van de vorige menu's.

Taal (als er geen navigatiesysteem is aangesloten): Kies een taal voor de schermteksten. Zie de gebruiksaanwijzing van het navigatiesysteem als wel een dergelijk systeem is aangesloten.

Telefoon: Kies 'STIL' om het geluid van de autoradio automatisch te onderdrukken wanneer u gebruik maakt van de autotelefoon. Kies 'IN' als u bovendien de stem van uw gesprekspartner via de autoluidsprekers wilt versterken. Kies 'GEEN' als geen autotelefoon op de autoradio is aangesloten.

Telefoonsignaal: Instellen overeenkomstig uw telefoon-stilschakelsignaal (meestal '0 V').

Pieptoon: Kiezen van het type bevestigingspieptoon.

Piepvolume: Instellen van het volume van de pieptonen.

Navigatievolume (als een navigatiesysteem is aangesloten): Instellen van het volume van het gesproken begeleidingsadvies.

▶ Klokinstelling: Instellen van de tijd.

Kloktype: Voor het kiezen van een interne klok (INT) of een klok die automatisch wordt bijgehouden via RDS of GPS (alleen als een navigatiesysteem is aangesloten).

Tijdformaat: Voor het kiezen van het gewenste tijdformaat.

Uur (bij intern kloktype): Instellen van het juiste uur.

Minuten (bij intern kloktype): Instellen van de minuten.

Zomertijd (bij GPS-kloktype): Eén uur vooruit-/achteruitzetten van de klok.

Tijdzone (bij GPS-kloktype): Bepalen van het tijdsverschil met Londen.

Scantijd: Kiezen van het aantal minuten dat een station of nummer moet worden afgetast.

On-off logic: Activeren om het gebruik van de autoradio tot één uur te beperken nadat u de contactsleutel verwijderd hebt.

Waarschuwlampje: Activeren om het knipperende rode lampje in te schakelen als het afneembare front is verwijderd.

Contrastinstelling: Instellen van het contrast van het scherm.

Luidsprekertest: Voor het testen van de aansluitingen en de positie van de luidsprekers. Schakel het apparaat uit om de test te beëindigen.

Systeeminstellingen: Voor servicedoeleinden.

CONTROLEPUNTEN BIJ STORINGEN

Het kan voorkomen dat uw apparaat niet naar behoren functioneert. Neem echter eerst de gebruiksaanwijzing en onderstaande aanwijzingen door voordat u het apparaat naar de reparateur brengt. Wellicht kunt u de storing zelf gemakkelijk verhelpen.

Verschijnsel Mogelijke oorzaak / oplossing Algemeen

Apparaat en display werken niet. • Controleer de zekeringen (van apparaat en auto) en de aansluitingen.
Het apparaat werkt wel, maar er is geen • Zet het volume harder.of slecht geluid. • Controleer de instelling van balans en fader.• Controleer de antenne (aansluiting).• Indien een autotelefoon aangesloten is,controleer dan de instelling ‘Telefoon’,zie submenu ‘STANDAARDINSTELLING’.
Het apparaat geeft geen geluid tijdens • Zet ‘Telefoon’ ‘UIT’ in submenuhet rijden, of op het display verschijnt ‘STANDAAR DINSTELLING’.‘TELEFOON IN/STIL’.
Het afneembare front voelt warm aan. Het apparaat produceert altijd enige warmte.
Op het display verschijnt ‘Temperatuur Een ingebouwd veiligheidsmechanisme zorgt te hoog’ en het volume wordt zachter. ervoor dat de temperatuur van het apparaatniet te hoog oploopt.• Wacht tot de boodschap ‘Temperatuur te hoog’ verdwijnt voordat u het volume harder zet.
Radio
De ontvangst is slecht. • Controleer of de antenne helemaaluitgetrokken en goed aangesloten is.• Controleer of de negatieve accuklem (bruine draad) met massa is verbonden (carrosserie).
Op het display verschijnt de frequentie De radio is niet afgestemd op een RDS-zender.(niet de naam van de zender).
Op het display verschijnt ‘ALARM’. Er wordt een alarmmelding uitgezonden.
U kunt de gewenste zender niet vinden • Controleer de tunerstandaard, optiemet automatische afstemming.	‘Afstemstap’ in menu ‘Radio’.De gezochte zender is te zwak:• Zoek de gewenste zender op methandmatige afstemming.• Controleer of de antenne helemaaluitgetrokken is.De functie ‘Verkeer’ staat aan: u kunt alleen zenders met verkeersinformatie opzoeken.• Schakel deze functie zo nodig uit.

België & Nederland & Luxemburg

Uw Garantiebewijs

Geachte Klant,

Gedurende 24 maanden na aankoop waarborgt VDO u gratis arbeidsloon en onderdelen, in alle landen waar VDO een officieele wederverkooper heeft.

Dit geldt voor alle elektronische consumentenapparaten van het merk VDO die voor reparatie in aanmerking komen en in een van deze landen bij een VDO wederverkoper werden aangekocht. Overigens doet dit garantiebewijs geen afbreuk aan de nationale wetgeving die er eventueel bestaat in het land van aankoop op het vlak van de garantieverplichting van VDO en haar handelspartners ten aanzien van de klant. Dit garantiebewijs dekt uw apparaat voor een periode van 24 maanden vanaf de datum van aankoop, op voorwaarde dat u het apparaat correct heeft gebruikt zoals omschreven in de gebruiksaanwijzing.

Wanneer u een beroep doet op de garantie, dan dient u volgende stukken over te leggen: de originele faktuur of kassabon, waarop de aankoopdatum en naam van de verkoper staan vermeld, en het type- en serienummer van het apparaat. U doet er dan ook goed aan deze stukken zorgvuldig te bewaren. De VDO garantie vervalt indien:

• één van bovengenoemde documenten op een of andere manier is veranderd of onleesbaar gemaakt;
• het type of serienummer op het product is gewijzigd, verwijderd, geschrapt of onleesbaar gemaakt;
• ingrepen zijn verricht door daartoe niet bevoegde reparatiewerkplaatsen of personen;
• de schade te wijten is aan een oorzaak vreemd aan het apparaat, zoals o.a. atmosferische ontladingen, brandschade, waterschade, onvoldoende of verkeerd onderhoud;
• het apparaat aanpassingen vereist om het te laten functioneren in een ander land dan waarvoor het is ontworpen, goedgekeurd, vrijgegeven en vervaardigd, alsmede indien een defect optreedt als gevolg van een dergelijke wijziging en/of aanpassing.

Mocht onverhoopt uw apparaat van het merk VDO niet goed functioneren of defect raken, neem dan contact op met uw wederverkoper of een geautorizeerde VDO reparatiewerkplaats. Om ongerief te voorkomen, raden wij u aan de gebruiksanwijzing zorgvuldig na te lezen alvorens u tot uw verkoper of de reparatiewerkplaats te wenden.

Voor verdere informatie kan u steeds terecht bij het "Consumenten Info Centrum" van:

Ekkersrijt 4611 - 5692 DR Son

Tel.: [phone]

Fax: [phone]

Ekkersrijt 4611 - 5692 DR Son

Tel.: [phone]

Fax: [phone]

Ekkersrijt 4611 - 5692 DR Son

Tél.: [phone]

Fax: [phone]

Danmark

Inden de tager Deres VDO produkt i brug,
