Producttype	Split-airconditioner
Merk	Haier
Model	AS12NS2HRA
Koelcapaciteit	3.5 kW (12.000 BTU/h)
Verwarmingscapaciteit	3.5 kW (12.000 BTU/h) (warmtepomp)
Energieklasse koelen	A++
Energieklasse verwarmen	A+
Koelmiddel	R32
Afmetingen binnenunit (BxHxD)	790 x 295 x 215 mm
Afmetingen buitenunit (BxHxD)	720 x 495 x 270 mm
Gewicht binnenunit	10 kg
Gewicht buitenunit	27 kg
Stroomvoorziening	220-240 V / 50 Hz
Bediening	Afstandsbediening (meegeleverd)
Luchtdebiet	10 m³/min (hoog)
Geluidsniveau binnenunit	22 - 42 dB(A)
Geluidsniveau buitenunit	52 dB(A)
Filter	Wasbaar fijnfilter (anti-allergeen)
Ontvochtiging	Ja, 1.2 l/u
Timer	24-uurs timer
Slaapmodus	Ja
Zelfreiniging	Ja (Anti-bacteriële coating)
Reparabiliteit	Reserveonderdelen beschikbaar via erkende service

Veelgestelde vragen - AS12NS2HRA HAIER

Hoe maak ik de filters van de Haier AS12NS2HRA schoon?

Schakel het apparaat uit en verwijder het voorpaneel. Neem het filter eruit en reinig het met een stofzuiger of lauwwarm water. Laat het volledig drogen voordat u het terugplaatst. Dit wordt aanbevolen elke 2 weken bij normaal gebruik.

Wat betekent de foutcode E1 op mijn airconditioner?

Foutcode E1 duidt op een probleem met de kamertemperatuursensor. Controleer of de sensor niet is losgeraakt of vuil is. Schakel het apparaat uit en start opnieuw. Als de fout aanhoudt, neem dan contact op met de service.

Kan ik de Haier AS12NS2HRA gebruiken als alleen ventilator?

Ja, druk op de Mode-knop op de afstandsbediening totdat 'Fan' wordt weergegeven. Hiermee circuleert de lucht zonder koeling of verwarming.

Hoe stel ik de timer in op de afstandsbediening?

Druk op de Timer-knop. Gebruik de pijltjestoetsen om de gewenste tijd in te stellen (1-24 uur). Druk nogmaals op Timer om te bevestigen. Het apparaat schakelt na de ingestelde tijd in of uit, afhankelijk van uw keuze.

Wat is het aanbevolen onderhoud voor de buitenunit?

Houd de buitenunit vrij van bladeren, vuil en sneeuw. Controleer periodiek de condensorbatterij op vervuiling. Laat een jaarlijkse onderhoudsbeurt uitvoeren door een erkende technicus.

Waarom koelt de airconditioner niet goed?

Controleer of de filter schoon is, of de gekoelde modus is geselecteerd, of de temperatuur laag genoeg is ingesteld en of er geen obstakels voor de luchtuitlaat zijn. Als het probleem aanhoudt, kan er een koelmiddellek zijn – neem contact op met een servicemonteur.

Heeft de Haier AS12NS2HRA een warmtepomp voor verwarming?

Ja, dit model is een split airconditioner met warmtepomp. Het kan zowel koelen als verwarmen. Selecteer 'Heat' in de modus van de afstandsbediening.

Kan ik de luchtstroomrichting aanpassen?

Ja, met de Swing-knop kunt u de lamellen automatisch laten bewegen. Druk herhaaldelijk om een vaste stand te kiezen. De horizontale richting kan handmatig worden aangepast.

Wat is de slaapmodus en hoe activeer ik deze?

Druk op de Sleep-knop. De slaapmodus verhoogt de temperatuur met 1°C na 1 uur en nog eens 1°C na 2 uur voor een comfortabele slaap. Het apparaat schakelt na 8 uur uit.

Waar vind ik reserveonderdelen voor de Haier AS12NS2HRA?

Reserveonderdelen zoals filters, afstandsbedieningen en printplaten zijn verkrijgbaar via de Haier service of erkende dealers. Raadpleeg de handleiding voor de juiste onderdeelnummers.

GEBRUIKSAANWIJZING AS12NS2HRA HAIER

- Gelieve deze gebruiksaanwijzing door te nemen alvorens de airconditioner te bedienen Houd deze gebruiksaanwijzing bij voor toekomstige vragen

Inhoud

ONDERDELEN EN FUNCTIES 1

WERKING 2

ONDERHOUD EN WAARSCHUWING 11

FOUTMELDING 14

Onderdelen en functies

Binnendeel Buitendeel

Het eigenlijke inlaatrooster in deze handleiding kan verschillen afhankelijk van het type product.

Display bord

1 Signaalontvanger ② Ruimte temp.display Bij ontvangst van het signaal van de afstandsbediening toont het display de set temp ③ COOL display

4 HEAT display

5 HEALTH display 6 DRY display

Buitenkant van de bediening

1. FAN SPEED knop Voor het instellen van de ventilatorsnelheid.
2. SWING knop links/rechts
3. DRY knop voor de ontvochtigingsmode
4. HEAT knop Voor de verwarmingsmode
5. COOL knop voor de koelmode
6. QUIET knop
7. Weergave van de status
8. Weergave van de werkingsmode
9. Signaal zender
10. Weergave signaal zending
11. TEMP weergave
12. Weergave ventilatorsnelheid en swing functie (L/R-B/O)
13. TIMER ON weergave TIMER OFF weergave KLOK weergave
14. ON / OFF knop
15. TEMP knop Voor het instellen van de gewenste temp.
16. SWING knop boven/onder
17. ECO knop spaarstand functie

Werking

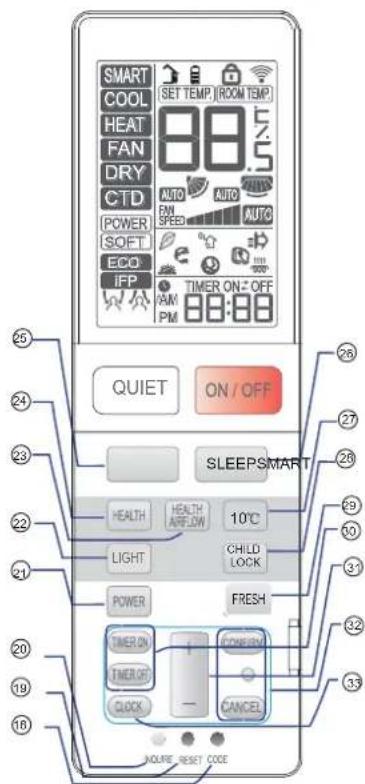

Binnenkant bediening

1. CODE knop Voor het instellen van de zendfrequentie. Keuze uit A of B.
2. RESET knop Wanneer de afstandsbediening niet normaal reageert, met een scherp voorwerp deze knop indrukken voor een reset
3. I NQUIRE knop Weergave van de buitentemperatuur en het opgenomen vermogen van de airconditioner (bv.

Het display toont "01", het opgenomen vermogen is 100W; "02", het opgenomen vermogen is 200W, enz.)

1. POWER knop
2. LIGHT knop Verlicht al dan niet het display
3. HEALTH AIRFLOW knop
4. HEALTH knop
5. SMART knop Voor de SMART mode (deze functie is niet beschikbaar in alle modellen)
6. SLEEP knop
7. 10 °C knop Stel de ruimtetemperatuur in op minimaal 10°C
8. CHILDLOCK knop Bij het indrukken zullen al de andere knoppen geblokkeerd zijn, druk nogmaals om te annuleren
9. FRESH knop
10. TIMER ON / OFF knop
11. HOUR knop Voor het instellen van de tijd of timer
12. CANCEL/CONFIRM knop Voor het bevestigen of annuleren van bedieningen
13. CLOCK knop

Volgende functies en weergaves zijn niet beschikbaar: ②

Laden van de batterij

1

Verwijder het dekseltje;

2

Plaats de batterijen zoals aangetoond. 2 R-03 batterijen, en houd rekening met "+"/"-";

3

Plaats het dekseltje terug

Klok instelling

Druk op de CLOCK-knop.

Druk op "+" of "-" om de juiste tijd in te stellen.

Elke druk zal de tijd met 1 minuut doen toe- of afnemen. Door het ingedrukt houden van de knop zal de tijd sneller veranderen.

3

Bevestig de tijd.

Druk op CONFIRM, "AM" en "PM" stoppen met knipperen en de klok begint te lopen.

Nota:

De afstand tussen zender en ontvanger mag de 7 m niet overschrijden en er mogen geen hindernissen zijn.

Indien er fluorescerende lampen in de ruimte hangen, kan het signaal gestoord worden, alsook door andere draadloze signalen. In dit geval zal de afstand korter moeten zijn.

Volledige display of wazige display duidt erop dat de batterijen leeg zijn. Vervang bijgevolg de batterijen. Bij slecht werken van de afstandsbediening kan men ook enkele minuten de batterijen uithalen, waarna deze terug te plaatsen.

Tip:

Bij langdurig niet gebruiken van de airconditioner, verwijder dan de batterijen.

Werking

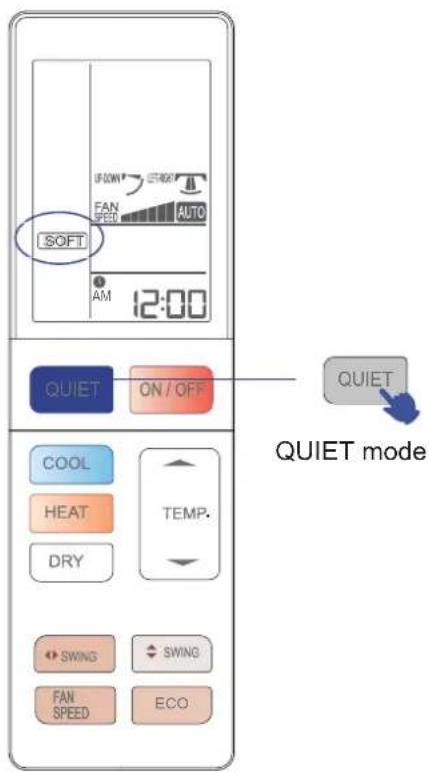

QUIET mode

Je kan deze functie gebruiken voor rust of om te lezen. Voor iedere druk wordt SOFT weergegeven. De airconditioner start in de SOFT-functie. In de SOFT-modus zal de ventilator op lage snelheid draaien. Druk nogmaals op SOFT, SOFT verdwijnt en de functie is geannuleerd.

COOL-, HEAT- en DRY-modus

Druk op de HEAT-knop op de afstandsbediening.

Druk op de DRY-knop op de afstandsbediening.

1. In de DRY-modus, wanneer de ruimtetemperatuur lager wordt dan de ingestelde temperatuur +2°C, zal de ventilatorsnelheid intermitterend op lage snelheid draaien. De afstandsbediening onthoudt steeds de laatst gekozen modus. Bij het uitschakelen van de AC, druk op de ON/OFF-knop en de AC start terug in de laatst gekozen modus.

Werking

△ Bij elke druk op de knop wordt de temperatuur met 0,5 °C verhoogd. ∇ Bij elke druk op de knop wordt de temperatuur met 0,5 °C verlaagd.

De AC zal starten om de ingestelde temperatuur te bereiken.

2 FAN-werking

Druk op de FAN SPEED-knop. Bij elke druk zal de ventilatorsnelheid aangepast worden naar laag, medium, hoog of auto-snelheid.

De AC zal bijgevolg werken op de ingestelde ventilatorsnelheid.

De temperatuur kan ingesteld worden per 0,5°C, echter het displaybord van het binnendeel kan enkel gehele getallen tonen. Bijgevolg zal, indien er een temperatuur wordt ingesteld van 24,5°C, op het displaybord 24°C getoond worden.

1 Boven/onder swing-functie

Bij elke druk op de "SWING"-knop zal de luchtstroom gericht worden zoals onderaan op het icoontje wordt weergegeven.

COOL/DRY:

2 Links/rechts swing functie

ledere druk op de " SWING" knop, zal de luchtstroom richten zoals onderstaande icoontjes

Oorspronkelijk stand

• Bij hoge vochtigheid kan er condenswater meegeblazen worden in de verticale flaps volledig naar links of rechts staan.
• Er wordt afgeraden om de horizontale flaps gedurende lange tijd naar boven of onder te richten, wederom is er kans op condens.
• Aangezien de koudelucht naar beneden zakt is het aangeraden om de horizontale flap te gebruiken om een optimale luchtverdeling te verkrijgen

HEALTH Werking HEALTH AIRFLOW Werking

De Water Ionen generator in de AC kan een grote hoeveelheid anionen genereren en zorgt voor een perfecte balans van anionen in de lucht alsook het elimineren van bacteriën in de ruimte en de lucht te zuiveren

Druk HEALTH knop

Bij het indrukken, verschijnt dit icoontje op de display en start de health functie.

Instellen van de Health air flow functie

1). Druk op de health air flow knop. Verschijnt op de display, richt de uitblaas naar boven en vermijd de uitblaas op personen.

2). Druk nogmaals op de health air flow knop. Verschijnt op de display, richt de uitblaas naar onder en vermijd de uitblaas op personen.

Annuleer de health air flow functie

Druk nogmaals, 📋 en het icoontje verdwijnt, de health functie stopt.

Druk nogmaals op de health air flow knop en de AC zal beginnen te werken volgens de laatst ingestelde mode.

Nota:

Het uitblaasliniaal kan niet manueel bediend worden. Indien deze toch manueel wordt opengetrokken, zal de werking niet correct zijn.

Wanneer de FAN van het binnendeel draait, is de health functie beschikbaar. (De functie is beschikbaar in iedere mode.) Wanneer de FAN van het binnendeel niet draait, zal de health lamp oplichten, maar zullen er geen anionen gegenereerd worden.

Nota:

1. Na het selecteren van de health air flow functie is de positie van het uitblaasliniaal vast.
2. In verwarming selecteert men mode.
3. In koeling selecteert men best mode.
4. Bij gebruik in koeling en ontvochtiging gedurende een lange tijd bij grote luchtvochtigheid is het mogelijk dat er condensdruppels vormen.
5. Selecteer steeds de meest geschikte positie van het uitblaasliniaal afhankelijk van de actuele mode.

Werking

POWER werking TIMER werking

POWER werking

Deze functie dient voor een snelle koeling.

Stel eerst de klok correct in zoals voorheen uitgelegd. Via deze functie is het mogelijk om de AC gedurende de dag aan of uit te schakelen.

1 Selecteer de gewenste mode

Selecteer de tijd voor TIMER ON

Afstandsbediening: "TIMER ON"

Selecteer de tijd voor TIMER OFF.

Afstandsbediening: "TIMER OFF"

2 Tijdsinstelling

1 min, bij het ingedrukt houden zal de tijd sneller stijgen of dalen. De tijden kunnen ingesteld worden over 24h.

3 Bevestig je instellingen door op confirm te drukken

Tip:

Tijdens de POWER mode in snelle koeling zal de ruimtetemperatuur niet homogeen verdeeld zijn.

Om de TIMER functie te annuleren druk enkele malen op cancel

Werking

SLEEP functie

Voor het slapen gaan kan men simpelweg op de SLEEP knop drukken voor een geruisloze en comfortabele nacht.

Druk SLEEP knop.

Werking Mode

1. In COOL, DRY mode

1 uur na het starten van de SLEEP mode zal de temp. met 1 °C stijgen t.o.v. de set temp. Na nog 1 uur stijgt de temp. weer met 1 °C. Zo zal de unit nog 6 uren draaien waarna hij stopt en dit opdat de temp. niet te laag is gedurende de nacht.

De temp. van de ruimte is lager dan de set temp. opdat de temp. niet te hoog is gedurende de nacht.

1. In SMART mode

De unit zal in dezelfde SLEEP mode werken als de mode die automatisch werd geselecteerd door de SMART functie.

Herstel na stroomuitval

Bij een eerste opstart zal de compressor pas draaien na 3 min. ter bescherming. Tevens na een stroomuitval zal het binnendeel opstarten maar de compressor pas 3 min. later.

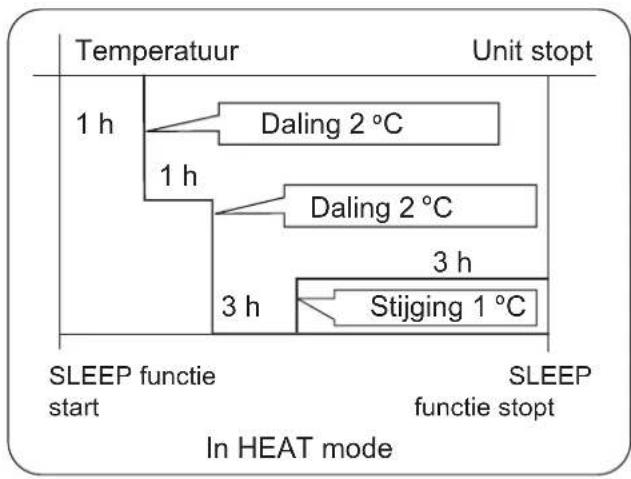

1. In HEAT mode

1 uur na de SLEEP functie start zal de temp. met 2 °C dalen t.o.v. set temp. Na nog 1 uur, zal de temp. weer 2 °C dalen. Na nog 3 uur zal de temp. stijgen met 1 °C. Vervolgens werkt de unit nog drie uren waarna deze stopt.

Operation

SMART Werking ECO Werking

(Deze functie is niet beschikbaar op sommige modellen) Slechts één druk op de knop voor een comfortabele ruimte temperatuur. Met de SMART functie zal de unit volledig automatisch werken en schakelen tussen de verschillende modes afhankelijk van de ruimte condities.

SMART start

Druk de ON/OFF knop, unit start. Druk de SMART knop, "SMART" wordt weergegeven op de display van de afstandsbediening.

Automatische aanpassing aan de buitencondities en dit in spaarstand

wordt weergegeven op de display van de afstandsbediening en de ECONOMY functie start.

Druk nogmaals op de economy knop en de functie wordt geannuleerd, het icoontje verdwijnt tevens op de display.

• SMART FRESH
• SMART Defrost • SMART FAN SPEED • SMART FAN HEALTH
• SMART DRY
• SMART SOFT • SMART Control temperature

of

ON / OFF

SMART stopt

Onderhoud

Slim gebruik van de Air Conditioner

Juiste kamertemperatuur	Lucht aanzuig of uitblaas niet hinderen
Sluit vensters en deuren voor gebruik	Efficient gebruik van de timer
If the unit is not to be used for a long time, turn off the power supply main switch.OFF	Use the louvers effectively

Gebruik volgende poetsproducten NIET

Water boven 40°C kan verkleuring of vervorming tot gevolg hebben.

Luchtfilter poetsen

1 Open het rooster door deze omhoog te trekken. 2 Verwijder de filter.

Duw het centrum van de filter omhoog tot deze loskomt en verwijder de filter neerwaarts.

3 Poets de filter.

Gebruik een stofzuiger voor het stof of was de filter met water, maar laat deze compleet drogen in de schaduw.

4 Plaats de filter terug.

Bevestig het filter correct, zodat de "FRONT" indicatie aan de voorzijde zit. Zorg ervoor dat het filter volledig vast zit achter de aanslag. Indien de rechter of linker filter niet degelijk vastzitten, kan dit defecten veroorzaken. 5 Plaats het rooster terug.

Vervangen van de luchtfilter

1. Open het rooster.

Open het rooster door gebruik te maken van het daartoe bestemde gereedschap, dat zich aan de rechterkant van de unit bevindt.

2. Verwijder de filter.

Schuif de knop iets omhoog om het filter los te maken, trek deze dan omlaag.

3. Plaats de nieuwe filter.

Plaats de luchtfilters in de rechter en linker filterframes.

4. Bevestig de standaard filter.

(Verplichte installatie)

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter moet naar buiten gericht zijn, en de zwarte zijde naar het apparaat. De groene kant van de bacteriedodende medium luchtfilter moet naar buiten gericht zijn, en de witte zijde naar het apparaat.

5. Sluit het rooster

Sluit het rooster degelijk.

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordt na een vaste tijd verzadigd. In een normaal gezin moet deze elke 6 maanden worden vervangen.
• Het bacteriedodende medium zuiveringsfilter kan lange tijd worden gebruikt zonder vervanging. Maar tijdens het gebruik moet u het stof regelmatig verwijderen.
• Bewaar het bacteriedodende medium op een koele en droge plaats, anders verliest het zijn sterilisatiefunctie.

Veiligheid

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoalsverbranies worden gevonden,toestel o.lijk uitschakelen en dewinkel ccarenOFF striktehandhaving		Gebruik eenappartgezekerd circals voeding	Controleer dejuisteaansluiting vandecondensafvoe
Sluit netsnoer aan ophet stopcontact volledig STRIKTEHANDHAVING	Gebruik het juiste voltage STRICTENFORCEMENT	1.Knip of verleng de voedingskabel niet2.Niet installeren op de plaats waar er eenmogelijkheid van brandbaar gas lekkagerond het apparaat.3.stel het niet bloot aan damp ofolie stoom. VERBODEN
Gebruik geen netsnoer ineen bundel. =VERBODEN	Zorg ervoor dat u hetnetsnoer niet eschadigd. VERBODEN	Steek geen voorwerpen inde luchtinlaat of-uitlaat. VERBODEN
Trek de voeding nietuit als het toestel werkt VERBODEN	Richt de luchtstroom niet direct oppersonen, vooral bij baby'sof ouderen VERBODEN	Probeer het toestel nietzelf te herstellen	Sluit deaardingskabelaan

OPGELET

VERBODEN

Neem af en toe verse lucht, vooral als het gastoestel op hetzelfde moment draait.

STRIKTE NALEVING

Bedien het toestel niet met natte handen.

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel.

VERBODEN

Controleer of het toestel degelijk vast staat.

VERBODEN

Giet geen water over het toestel om het te poetsen.

VERBODEN

VERBODEN

VERBODEN

Storingen

Alvorens de service te contacteren, controleer onderstaande punten.

	Fenomeen Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het niet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borrelend geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinde r	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2°C met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter proper Normaal dient deze om de 15 dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomit er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig- of uitblaasrooster.
• Laat kinderen niet spelen met de airconditioner en laat in geen geval kinderen op de buitenunit zitten.

Specificaties

- Het koudemiddelcircuit is lekdicht.

Het toestel heeft het volgende werkingsbereik:

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum: D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum: D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor(INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is, dient deze te worden vervangen door de fabrikant of een service dienst die bevoegd is om deze herstelling uit te voeren.
2. Indien de zekering op de PCB van de binnenunit stuk is, vervang deze dan met het type T. 3.15A/250V. Indien de buitenunit, vervang deze met het type T.25A/250V.
3. De aansluiting dient te gebeuren volgens de lokale richtlijnen.
4. Na installatie dient het netsnoer makkelijk bereikbaar te zijn.
5. De afvalbatterijen dienen correct gerecycleerd te worden.
6. Het toestel mag niet door kinderen of baby's zonder toezicht bediend worden.

8. Er dient te worden toegezien dat jonge kinderen niet met het toestel spelen.

1. Gelieve het juiste stopcontact te gebruiken dat past op het netsnoer.
2. Het netsnoer en de bedrading dienen te voldoen aan de lokale regelgeving. 11. Om het toestel te beschermen tegen beschadigingen, gelieve het toestel minstens dertig seconden uit te zetten alvorens de voeding weg te nemen.

Haier
