Producttype	Split airconditioner (wandmodel)
Merk	Haier
Model	AS24NS2HRA
Koelcapaciteit (geschat)	24000 BTU/h (ca. 7 kW)
Verwarmingscapaciteit (geschat)	24000 BTU/h (ca. 7 kW)
Voeding	220-240 V ~ 50 Hz
Werkingmodi	Koelen, Verwarmen, Ontvochtigen, Ventileren, Smart, Eco
Temperatuurinstelling	Stap van 0,5 °C (display toont gehele getallen)
Timer	Inschakel- en uitschakeltimer (24 uur)
Slaapmodus (SLEEP)	Automatische temperatuuraanpassing gedurende de nacht
ECO-modus	Energiebesparende werking
SMART-modus	Automatische modusselectie op basis van ruimtecondities
HEALTH-functie	Waterionengenerator voor luchtzuivering en bacteriebestrijding
HEALTH AIRFLOW	Richt de luchtstroom om directe blazen op personen te vermijden
QUIET-modus	Extra stille werking met lage ventilatorsnelheid
POWER-modus	Snelle koeling of verwarming
10 °C-verwarmingsfunctie	Minimale ruimtetemperatuur van 10 °C
Kinderslot (CHILDLOCK)	Blokkeert alle knoppen op de afstandsbediening
Swing-functie	Boven/onder en links/rechts luchtrichting instelbaar
Filter(s)	Wasbaar luchtfilter, fotokatalytisch luchtzuiveringsfilter, bacteriedodend mediumfilter
Filterreiniging	Om de 15 dagen reinigen; fotokatalytisch filter elke 6 maanden vervangen
Automatische herstart	Na stroomuitval start het toestel na 3 minuten opnieuw
Afstandsbediening	Infrarood, bereik tot 7 m, inclusief klokweergave
Koelmiddel	Niet gespecificeerd (lekdicht circuit)

Veelgestelde vragen - AS24NS2HRA HAIER

Hoe stel ik de klok in op de afstandsbediening?

Druk op de CLOCK-knop. Gebruik de + of - knop om de juiste tijd in te stellen (per minuut). Druk op CONFIRM om de tijd te bevestigen. 'AM' of 'PM' stopt met knipperen en de klok loopt.

Hoe gebruik ik de timer om het toestel automatisch in of uit te schakelen?

Zet eerst de klok correct. Druk op TIMER ON of TIMER OFF op de afstandsbediening. Stel de gewenste tijd in met + of -. Druk op CONFIRM om te bevestigen. Druk op CANCEL om de timer te annuleren.

Wat is de SLEEP-functie en hoe werkt deze?

De SLEEP-functie past de temperatuur tijdens de nacht aan voor een comfortabele slaap. In koelmodus verhoogt de temperatuur na 1 uur met 1 °C, na nog een uur nogmaals 1 °C, en werkt nog 6 uur voordat het toestel stopt. In verwarmingsmodus daalt de temperatuur 2 °C per uur en stopt na enkele uren.

Hoe reinig ik het luchtfilter van de binnenunit?

Open het inlaatrooster door het omhoog te trekken. Verwijder het filter door het centrum omhoog te duwen en neerwaarts te trekken. Reinig het filter met een stofzuiger of was het met water. Laat het volledig drogen in de schaduw voordat u het terugplaatst. Zorg dat de 'FRONT'-indicatie aan de voorzijde zit.

Het toestel blaast damp uit, is dat normaal?

Ja, tijdens koeling of ontvochtiging kan er tijdelijk damp uit de binnenunit komen door plotselinge afkoeling van de lucht. Dit is normaal en verdwijnt vanzelf.

Waarom start het toestel niet direct na uitschakelen?

Het toestel heeft een beschermingsfunctie die de compressor 3 minuten uitschakelt voordat deze opnieuw start. Dit geldt ook na een stroomuitval. Wacht enkele minuten voordat u het toestel opnieuw inschakelt.

Hoe schakel ik de HEALTH-functie in?

Druk op de HEALTH-knop op de afstandsbediening. Het icoontje verschijnt op het display en de waterionengenerator start. De functie werkt alleen als de ventilator van de binnenunit draait.

Wat is de POWER-modus en wanneer gebruik ik die?

De POWER-modus zorgt voor snelle koeling of verwarming. Druk op de POWER-knop; het toestel werkt dan op maximale capaciteit. Let op: de ruimtetemperatuur wordt niet homogeen verdeeld tijdens deze modus.

Hoe reset ik de afstandsbediening?

Gebruik een scherp voorwerp (zoals een paperclip) om de RESET-knop in te drukken. Dit herstelt de afstandsbediening naar de fabrieksinstellingen. Haal ook de batterijen er een paar minuten uit als de reset niet werkt.

Wat moet ik doen als er een foutmelding op het display verschijnt?

Controleer eerst of de stekker in het stopcontact zit en of de zekering niet is gesprongen. Reinig het luchtfilter en verwijder eventuele obstakels voor de luchtinlaat- en uitlaat. Als het probleem aanhoudt, schakel het toestel uit en neem contact op met de service.

GEBRUIKSAANWIJZING AS24NS2HRA HAIER

- Gelieve deze gebruiksaanwijzing door te nemen alvorens de airconditioner te bedienen Houd deze gebruiksaanwijzing bij voor toekomstige vragen

Inhoud

ONDERDELEN EN FUNCTIES 1

WERKING 2

ONDERHOUD EN WAARSCHUWING 11

FOUTMELDING 14

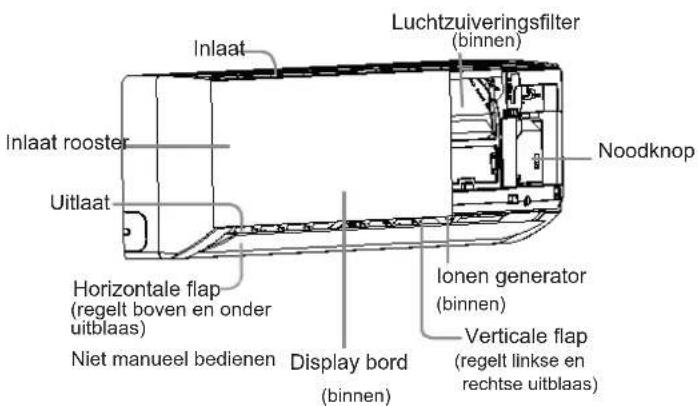

Onderdelen en functies

Binnendeel Buitendeel

Het eigenlijke inlaatrooster in deze handleiding kan verschillen afhankelijk van het type product.

Display bord

1 Signaalontvanger ② Ruimte temp.display Bij ontvangst van het signaal van de afstandsbediening toont het display de set temp ③ COOL display

4 HEAT display

5 HEALTH display 6 DRY display

Buitenkant van de bediening

1. FAN SPEED knop Voor het instellen van de ventilatorsnelheid.
2. SWING knop links/rechts
3. DRY knop voor de ontvochtigingsmode
4. HEAT knop Voor de verwarmingsmode
5. COOL knop voor de koelmode
6. QUIET knop
7. Weergave van de status
8. Weergave van de werkingsmode
9. Signaal zender
10. Weergave signaal zending
11. TEMP weergave
12. Weergave ventilatorsnelheid en swing functie (L/R-B/O)
13. TIMER ON weergave TIMER OFF weergave KLOK weergave
14. ON / OFF knop
15. TEMP knop Voor het instellen van de gewenste temp.
16. SWING knop boven/onder
17. ECO knop spaarstand functie

Werking

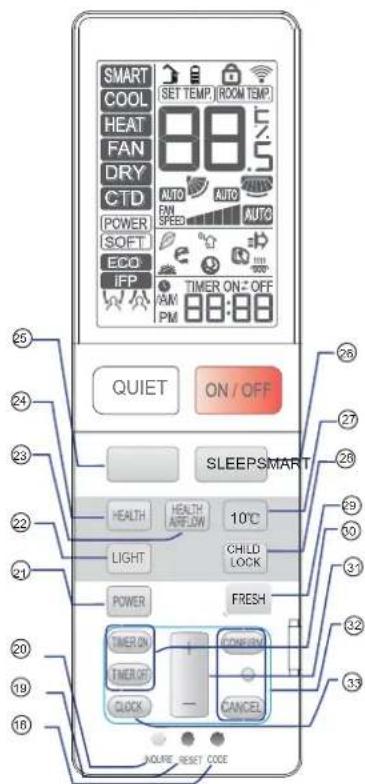

Binnenkant bediening

1. CODE knop Voor het instellen van de zendfrequentie. Keuze uit A of B.
2. RESET knop Wanneer de afstandsbediening niet normaal reageert, met een scherp voorwerp deze knop indrukken voor een reset
3. I NQUIRE knop Weergave van de buitentemperatuur en het opgenomen vermogen van de airconditioner (bv.

Het display toont "01", het opgenomen vermogen is 100W; "02", het opgenomen vermogen is 200W, enz.)

1. POWER knop
2. LIGHT knop Verlicht al dan niet het display
3. HEALTH AIRFLOW knop
4. HEALTH knop
5. SMART knop Voor de SMART mode (deze functie is niet beschikbaar in alle modellen)
6. SLEEP knop
7. 10 °C knop Stel de ruimtetemperatuur in op minimaal 10°C
8. CHILDLOCK knop Bij het indrukken zullen al de andere knoppen geblokkeerd zijn, druk nogmaals om te annuleren
9. FRESH knop
10. TIMER ON / OFF knop
11. HOUR knop Voor het instellen van de tijd of timer
12. CANCEL/CONFIRM knop Voor het bevestigen of annuleren van bedieningen
13. CLOCK knop

Volgende functies en weergaves zijn niet beschikbaar: ②

Laden van de batterij

1

Verwijder het dekseltje;

2

Plaats de batterijen zoals aangetoond. 2 R-03 batterijen, en houd rekening met "+"/"-";

3

Plaats het dekseltje terug

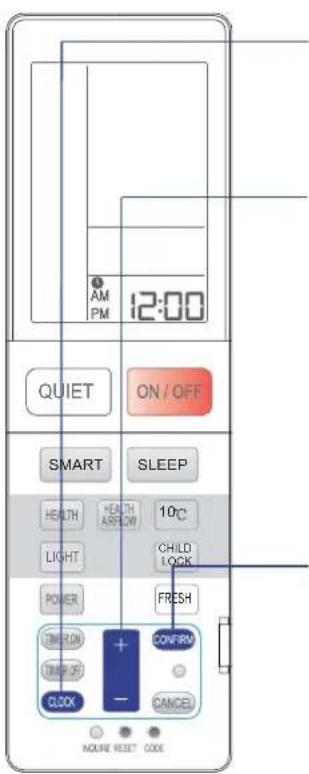

Klok instelling

Druk op de CLOCK-knop.

Druk op "+" of "-" om de juiste tijd in te stellen.

Elke druk zal de tijd met 1 minuut doen toe- of afnemen. Door het ingedrukt houden van de knop zal de tijd sneller veranderen.

Bevestig de tijd.

Druk op CONFIRM, "AM" en "PM" stoppen met knipperen en de klok begint te lopen.

Nota:

De afstand tussen zender en ontvanger mag de 7 m niet overschrijden en er mogen geen hindernissen zijn.

Indien er fluorescerende lampen in de ruimte hangen, kan het signaal gestoord worden, alsook door andere draadloze signalen. In dit geval zal de afstand korter moeten zijn.

Volledige display of wazige display duidt erop dat de batterijen leeg zijn. Vervang bijgevolg de batterijen. Bij slecht werken van de afstandsbediening kan men ook enkele minuten de batterijen uithalen, waarna deze terug te plaatsen.

Tip:

Bij langdurig niet gebruiken van de airconditioner, verwijder dan de batterijen.

Werking

QUIET-modus

Nederlands

Je kunt deze functie gebruiken om te ontspannen of te lezen. Bij elke druk wordt SOFT weergegeven. De airconditioner start in de SOFT-functie. In de SOFT-modus draait de ventilator op lage snelheid. Druk nogmaals op SOFT, SOFT verdwijnt en de functie is geannuleerd.

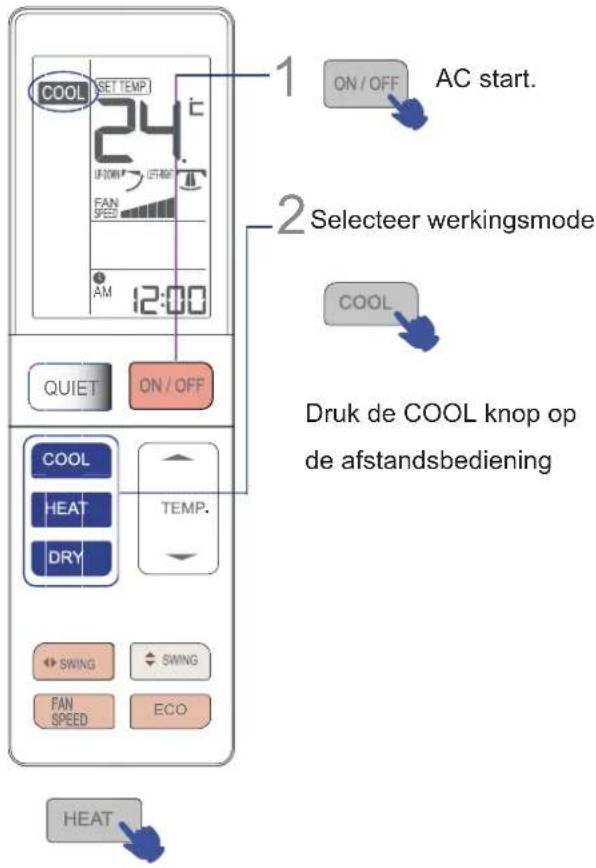

COOL-, HEAT- en DRY-modus

Druk op de HEAT-knop op de afstandsbediening.

Druk op de DRY-knop op de afstandsbediening.

1. In de DRY-modus, wanneer de ruimtetemperatuur lager wordt dan de ingestelde temperatuur +2°C, draait de ventilator met tussenpozen op lage snelheid. De afstandsbediening onthoudt steeds de laatst gekozen modus. Bij het uitschakelen van de airconditioner, druk op de ON/OFF-knop en de airconditioner start opnieuw in de laatst gekozen modus.

Werking

1. Druk op de TEMP-knop.

△ Bij elke druk op de knop wordt de temperatuur met 0,5 °C verhoogd. ∇ Bij elke druk op de knop wordt de temperatuur met 0,5 °C verlaagd.

De airconditioner start om de ingestelde temperatuur te bereiken.

2. FAN-werking

Druk op de FAN SPEED-knop. Bij elke druk wordt de ventilatorsnelheid aangepast naar laag, medium, hoog of automatische snelheid.

De airconditioner werkt vervolgens op de ingestelde ventilatorsnelheid.

De temperatuur kan worden ingesteld per 0,5 °C, maar het display van het binnendeel kan alleen gehele getallen tonen. Daarom wordt bij een ingestelde temperatuur van 24,5 °C op het display 24 °C getoond.

1. Boven/onder swing-functie

Bij elke druk op de "SWING" knop zal de luchtstroom zich richten zoals onderaan op het icoontje wordt weergegeven.

COOL/DRY:

2. Links/rechts swing functie

Bij elke druk op de "SWING" knop zal de luchtstroom zich richten zoals onderstaande icoontjes.

Oorspronkelijke stand

• Bij hoge vochtigheid kan er condenswater meegeblazen worden als de verticale flaps volledig naar links of rechts staan.
• Het wordt afgeraden om de horizontale flaps gedurende lange tijd naar boven of onder te richten, wederom is er kans op condens.
• Aangezien de koude lucht naar beneden zakt, is het aangeraden om de horizontale flap te gebruiken om een optimale luchtverdeling te verkrijgen.

HEALTH Werking HEALTH AIRFLOW Werking

De waterionengenerator in de AC kan een grote hoeveelheid anionen genereren en zorgt voor een perfecte balans van anionen in de lucht, alsook het elimineren van bacteriën in de ruimte en het zuiveren van de lucht.

Druk op de HEALTH knop.

Bij het indrukken verschijnt dit icoontje op de display en start de healthfunctie.

Instellen van de health air flow functie

1). Druk op de health air flow knop. Er verschijnt op de display, richt de uitblaas naar boven en vermijd de uitblaas op personen.

2). Druk nogmaals op de health air flow knop. Er verschijnt op de display, richt de uitblaas naar onder en vermijd de uitblaas op personen.

Schakel de health air flow functie uit

Druk nogmaals, 📋 en het icoontje verdwijnt, de health functie stopt.

Druk nogmaals op de health air flow knop en de AC zal beginnen te werken volgens de laatst ingestelde mode

Nota:

Het uitblaasliniaal kan niet manueel bedient worden, indien deze toch manueel wordt opengetrokken zal de werking niet correct zijn

Wanneer de FAN van het binnendeel draait is de health functie beschikbaar. (De functie is beschikbaar in iedere mode) Wanneer de FAN van het binnendeel niet draait zal de health lamp oplichten maar zullen er geen anionen gegenereerd worden.

Nota:

1. Na het selecteren van de health air flow functie is de positie van het uitblaasliniaal vast.
2. In verwarming selecteert men mode.
3. In koeling selecteert men best mode.
4. Gebruik in koeling en ontvochtiging gedurende een lange tijd bij grote luchtvochtigheid is het mogelijk dat er condensdruppels vormen.
5. Selecteer steeds de meest geschikte positie van het uitblaasliniaal afhankelijk van de actuele mode

Werking

POWER Werking TIMER Werking

POWER Werking

Deze functie dient voor een snelle koeling.

Stel eerst de klok correct in zoals voorheen uitgelegd. Via deze functie is het mogelijk om de AC gedurende de dag aan of uit te schakelen.

1 Selecteer de gewenste mode.

Selecteer de tijd voor TIMER ON.

Afstandsbediening: "TIMER ON"

Selecteer de tijd voor TIMER OFF.

Afstandsbediening: "TIMER OFF"

2 Tijdsinstelling

1 min, bij het ingedrukt houden zal de tijd sneller stijgen of dalen. De tijden kunnen ingesteld worden over 24h.

3 Bevestig je instellingen door op confirm te drukken.

Tip:

Tijdens de POWER mode in snelle koeling zal de ruimtetemperatuur niet homogeen verdeeld zijn.

Om de TIMER functie te annuleren druk enkele malen op cancel.

Werking

SLEEP functie

Voor het slapen gaan kan men simpelweg op de SLEEP knop drukken om een geruisloze en comfortabele nacht te hebben.

Druk op de SLEEP-knop.

Werking in de modus

1. In COOL- en DRY-modus

1 uur na het starten van de SLEEP-modus zal de temperatuur met 1 °C stijgen ten opzichte van de ingestelde temperatuur. Na nog een uur stijgt de temperatuur weer met 1 °C. Zo zal de unit nog 6 uur draaien waarna hij stopt, en dit om te voorkomen dat de temperatuur te laag wordt gedurende de nacht.

De temperatuur van de ruimte is lager dan de ingestelde temperatuur om te voorkomen dat de temperatuur te hoog wordt gedurende de nacht.

1. In SMART-modus

De unit zal in dezelfde SLEEP-modus werken als de modus die automatisch werd geselecteerd door de SMART-functie.

Herstel na stroomuitval

Bij een eerste opstart zal de compressor pas draaien na 3 minuten ter bescherming. Ook na een stroomuitval zal het binnendeel opstarten, maar de compressor pas 3 minuten later.

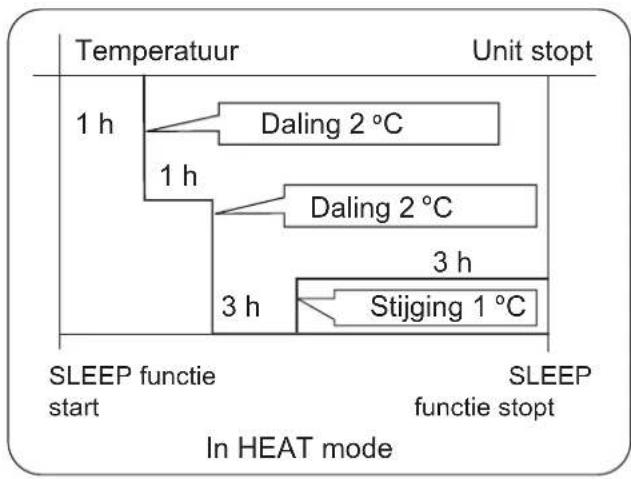

1. In HEAT-modus

1 uur na het starten van de SLEEP-functie zal de temperatuur met 2 °C dalen ten opzichte van de ingestelde temperatuur. Na nog een uur zal de temperatuur weer met 2 °C dalen. Na nog 3 uur zal de temperatuur met 1 °C stijgen. Vervolgens werkt de unit nog drie uur waarna deze stopt.

Werking

SMART-werking ECO-werking

(Deze functie is niet beschikbaar op sommige modellen) Slechts één druk op de knop voor een comfortabele ruimtetemperatuur. Met de SMART-functie zal de unit volledig automatisch werken en schakelen tussen de verschillende modi afhankelijk van de ruimtecondities.

SMART start

Druk op de ON/OFF knop, de unit start. Druk op de SMART knop, "SMART" wordt weergegeven op de display van de afstandsbediening.

Automatische aanpassing aan de buitencondities en dit in spaarstand.

Druk op de ECONOMY knop.

Dit wordt weergegeven op de display van de afstandsbediening en de ECONOMY functie start.

Druk nogmaals op de ECONOMY knop en de functie wordt geannuleerd, het icoontje verdwijnt tevens op de display.

• SMART FRESH
• SMART Defrost • SMART FAN SPEED • SMART FAN HEALTH
• SMART DRY
• SMART SOFT • SMART Control temperature

of

AAN / UIT

SMART stopt

Onderhoud

Slim gebruik van de Air Conditioner

Juiste kamertemperatuur	Lucht aanzuig of uitblaas niet hinderen
Sluit vensters en deuren voor gebruik	Efficient gebruik van de timer
If the unit is not to be used for a long time, turn off the power supply main switch. OFF	Use the louvers effectively

Afstandsbediening Binnenunit

Gebruik geen water voor het reinigen, gebruik een droge doek, gebruik geen glasvezeldoek of chemicaliën.

Poets de binnenunit met een zachte en droge doek. Bij hardnekkige vlekken gebruik je een neutraal schoonmaakmiddel verdund met water. Wring het water uit de doek voordat je veegt en verwijder het wasmiddel volledig.

Gebruik de volgende poetsproducten NIET:

Wasbenzine en thinner kunnen de buitenkant beschadigen.

Water boven 40°C kan verkleuring of vervorming veroorzaken.

Luchtfilter reinigen

1. Open het rooster door het omhoog te trekken. 2. Verwijder het filter: duw het centrum van het filter omhoog tot het loskomt en verwijder het filter neerwaarts. 3. Reinig het filter: gebruik een stofzuiger om het stof te verwijderen, was het filter met water en laat het volledig drogen in de schaduw. 4. Plaats het filter terug: bevestig het filter correct, zodat de "FRONT"-indicatie aan de voorzijde zit. Zorg ervoor dat het filter volledig vastzit achter de aanslag. Als de rechter- of linkerfilter niet goed vastzit, kan dit defecten veroorzaken. 5. Plaats het rooster terug.

Vervangen van de luchtfilter

1. Open het rooster

Open het rooster met behulp van het daartoe bestemde gereedschap dat zich aan de rechterkant van de unit bevindt.

2. Verwijder het filter

Schuif de knop iets omhoog om het filter los te maken en trek het dan omlaag.

3. Plaats het nieuwe filter

Plaats de luchtfilters in de rechter- en linkerfilterframes.

4. Bevestig de standaard filter

(Verplichte installatie)

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter moet naar buiten gericht zijn, en de zwarte zijde naar het apparaat. De groene kant van de bacteriedodende medium luchtfilter moet naar buiten gericht zijn, en de witte zijde naar het apparaat.

5. Sluit het rooster

Sluit het rooster degelijk.

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordt na een vaste tijd verzadigd. In een normaal gezin zal deze elke 6 maanden vervangen moeten worden.
• Het bacteriedodende medium zuiveringsfilter kan lange tijd gebruikt worden zonder vervanging. Maar tijdens het gebruik moet je het stof regelmatig verwijderen.
• Gelieve het bacteriedodend medium in een koele en droge zone te bewaren, zoniet zal deze zijn sterilisatiefunctie verliezen.

Veiligheid

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoalsverbranies worden gevonden,toestel o.lijk uitschakelen en dewinkel ccarenOFF striktehandhaving		Gebruik eenappartgezekerd circals voeding		Controleer dejuisteaansluiting vandecondensafvoe!
				striktehandhaving
Sluit netsnoer aan ophet stopcontact volledig STRIKTEHANDHAVING		Gebruik het juiste voltage STRICTENFORCEMENT		1.Knip of verleng de voedingskabel niet2.Niet installeren op de plaats waar er eenmogelijkheid van brandbaar gas lekkagerond het apparaat.3.stel het niet bloot aan damp ofolie stoom.VERBODEN
Gebruik geen netsnoer ineen bundel. =VERBODEN		Zorg ervoor dat u hetnetsnoer niet eschadigd. VERBODEN		Steek geen voorwerpen inde luchtinlaat of-uitlaat. VERBODEN
Trek de voeding nietuit als het toestel werkt /ERBODEN		Richt de luchtstroom niet direct oppersonen, vooral bij baby'sof ouderen VERBODEN		Probeer het toestel nietzelf te herstellen	Sluit deaardingskabelaan

OPGELET

VERBODEN

Neem af en toe verse lucht, vooral als het gastoestel op hetzelfde moment draait.

STRIKTE NALEVING

Bedien het toestel niet met natte handen.

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel.

VERBODEN

Controleer of het toestel degelijk vaststaat.

VERBODEN

Giet geen water over het toestel om het te poetsen.

VERBODEN

VERBODEN

VERBODEN

Storingen

Alvorens de service te contacteren, controleer onderstaande punten.

	Fenomeen Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het niet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borrelend geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinde r	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2°C met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter proper Normaal dient deze om de 15 dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomit er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig- of uitblaasrooster.
• Laat kinderen niet spelen met de airconditioner en laat kinderen in geen geval op de buitenunit zitten.

Specificaties

- Het koudemiddelcircuit is lekdicht.

Het toestel heeft het volgende werkingsbereik:

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum: D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum: D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor(INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is, dient deze te worden vervangen door de fabrikant of een servicebevoegde instantie om deze herstelling uit te voeren.
2. Indien de zekering op de PCB van de binnenunit stuk is, vervang deze dan met het type T. 3.15A/250V; indien de buitenunit, vervang deze met het type T.25A/250V.
3. De aansluiting dient te gebeuren volgens de lokale richtlijnen.
4. Na installatie dient het netsnoer makkelijk bereikbaar te zijn.
5. De afvalbatterijen dienen correct gerecycleerd te worden.
6. Het toestel mag niet door kinderen of baby's zonder toezicht bediend worden.

8. Er dient te worden toegezien dat jonge kinderen niet met het toestel spelen.

1. Gelieve het juiste stopcontact te gebruiken dat past op het netsnoer.
2. Het netsnoer en de bedrading dienen te voldoen aan de lokale regelgeving. 11. Om het toestel te beschermen tegen beschadigingen, gelieve het toestel minstens dertig seconden uit te zetten alvorens de voeding weg te nemen.

Haier
