Type product	Airconditioner met draadloze afstandsbediening
Model	MR-AH01
Merk	Samsung
Bedieningsmodi	Auto, Koelen, Verwarmen (warmtepompmodellen), Ontvochtigen, Ventileren
Ventilatorsnelheden	Auto, Laag, Medium, Hoog
Temperatuurinstelling koelen	18°C - 30°C
Temperatuurinstelling verwarmen	16°C - 30°C
Timer	Aan- en uittimer (0,5 - 24 uur)
Luchtstroomrichting	Verstelbaar (behalve kanaalmodellen)
Afstandsbediening batterijen	2 x AAA (1,5V)
Filter reset	Ja
Beschermingsmechanisme	3 minuten vertraging bij opstarten
Onderhoud	Luchtfilter regelmatig reinigen
Veiligheidswaarschuwing	Niet zelf installeren of repareren; gebruik alleen bevoegd onderhoudspersoneel
Geschikt voor	Koelmodellen en warmtepompmodellen

Veelgestelde vragen - MR-AH01 SAMSUNG

Hoe vervang ik de batterijen in de afstandsbediening?

Duw het batterijendeksel aan de achterkant van de afstandsbediening met uw duim in de richting van de pijl en haal deze eraf. Plaats twee nieuwe AAA 1,5V batterijen en let op de polariteit (+ en -). Sluit het deksel tot u een klik hoort.

Welke modi heeft deze airconditioner?

De airconditioner heeft de volgende modi: Auto, Koelen, Verwarmen (alleen warmtepompmodellen), Ontvochtigen en Ventileren.

Hoe stel ik de timer in?

Druk herhaaldelijk op de On Timer of Off Timer knop tot de gewenste tijd (0,5 tot 24 uur) wordt weergegeven. Druk vervolgens op de knop Instellen/Annuleren om de timer te bevestigen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang ze indien nodig. Zorg ervoor dat er geen obstakels zijn tussen de afstandsbediening en de binnenunit.

Kan ik de luchtstroomrichting aanpassen?

Ja, druk op de Swing knop om de bladen te laten bewegen. Druk nogmaals om ze te stoppen op de gewenste positie. Let op: dit is niet mogelijk bij kanaalmodellen.

Hoe schakel ik de filterreset in?

Druk na het reinigen van het luchtfilter op de Filter Reset knop op de afstandsbediening of de binnenunit.

Waarom start de airconditioner niet direct na inschakelen?

De airconditioner heeft een beschermingsmechanisme dat een vertraging van 3 minuten veroorzaakt bij het opstarten na stroomuitval of uitschakelen. Dit voorkomt schade aan de unit.

Wat is het temperatuurbereik voor koelen en verwarmen?

Voor koelen kunt u instellen van 18°C tot 30°C. Voor verwarmen (warmtepompmodellen) van 16°C tot 30°C.

Heeft deze airconditioner een ontvochtigingsfunctie?

Ja, selecteer de Dry (droog) modus om overtollige vochtigheid te verwijderen zonder de temperatuur te veel te verlagen.

Waar kan ik de volledige handleiding vinden?

De volledige handleiding in PDF-formaat is gratis te downloaden op de website van Samsung of via notice-facile.com.

GEBRUIKSAANWIJZING MR-AH01 SAMSUNG

Veiligheidsmaatregelen

• Lees vóór het gebruik van de draadloze afstandsbediening deze instructies aandachtig door.
• Bewaar na het lezen van de instructies deze gebruikershandleiding en de installatiehandleiding op een goede en veilige plaats. Als het systeem van eigenaar wisselt, moet u de handleidingen aan de nieuwe eigenaar geven.
• Probeer nooit zelf het airconditioningsysteem te installeren of de houder van de draadloze afstandbediening te verplaatsen.

WAARSCHUWING

◆ Probeer deze draadloze afstandsbediening niet zelf te installeren of repareren.
- Deze afstandsbediening heeft geen onderdelen die de gebruiker zelf kan onderhouden. Gebruik altijd bevoegd onderhoudspersoneel voor het uitvoeren van reparaties.
◆ Zorg ervoor dat de muur sterk genoeg is om het gewicht van de afstandsbediening en de houder te ondersteunen.
◆ Schakel het apparaat in het geval van storing (brandgeur, etc.), onmiddellijk uit, zet de stroom uit en neem contact op met bevoegd onderhoudspersoneel.

LET OP

• Gebruik geen ontvlambare gassen in de buurt van de afstandsbediening.
  ◆ Mors geen water in de draadloze afstandsbediening.
  ◆ Gebruik de afstandsbediening niet met natte handen.
• Installeer de afstandbediening niet op een locatie waar deze in contact zal komen met brandbare gassen, machineolie, zwavelgas, etc.
  ◆ Druk niet met een scherp voorwerp op de knoppen.
• Gebruik deze draadloze afstandsbediening niet voor andere doeleinden.
  ♦ Spuit geen insecticiden of andere brandbare stoffen op de draadloze afstandsbediening.
  ◆ Maak de draadloze afstandsbediening niet schoon met benzeen, oplosmiddelen of andere chemicaliën.
  Geef geen schokken aan de draadloze afstandsbediening en haal deze niet zelf uit elkaar.

Inhoud

◆ AANZICHT VAN DE DRAADLOZE AFSTANDSBEDIENING 4
◆ AAN DE SLAG 6
◆ BATTERUEN PLAATSEN IN DE DRAADLOZE AFSTANDSBEDIENING 7
◆ DE AUTOMATISCHE BEDIENINGSMODUS SELECTEREN.... 8
◆ UW KAMER KOELEN .... 10
◆ UW KAMER VERWARMEN (BEHALVE KOELMODELLEN) 12
♦ OVERTOLLIGE VOCHTIGHEID VERWIJDEREN 14
◆ Uw KAMER LUCHTEN 16
♦ DE LUCHTSTROOM RICHTING AANPASSEN (BEHALVE DUCT TYPE) 17
♦ ON TIMER (TIMER AAN) INSTELLEN 18
◆ OFF TIMER (TIMER UIT) INSTELLEN 20

Aanzicht van de Draadloze Afstandsbediening

Warmtepomp Modellen (MR-AH01)

Opmerking

◆ Druk na het schoonmaken van het luchtfilter op de Filter Reset knop.
- Een kanaalmodel airconditioner is niet voorzien van de functie om de richting van de luchtstroom te veranderen. Deze functie wordt daarom niet uitgevoerd, zelfs niet als u de swingknop indrukt.

Alleen koelmodellen (MR-AC01)

Opmerking

◆ Druk na het schoonmaken van het luchtfilter op de Filter Reset knop.
- Een kanaalmodel airconditioner is niet voorzien van de functie om de richting van de luchtstroom te veranderen. Deze functie wordt daarom niet uitgevoerd, zelfs niet als u de swingknop indrukt.

Aan de slag

U heeft zojuist een draadloze afstandbediening gekocht en deze is door uw installatiespecialist geïnstalleerd.

Uw gebruikershandleiding bevat veel waardevolle informatie over het gebruik van uw draadloze afstandsbediening. Neem alstublieft de tijd om deze te lezen omdat dit u zal helpen de functies van de unit volledig te benutten.

In deze handleiding zult u een aantal stap voor stap procedures vinden voor elke beschikbare functie.

De illustraties in de stap voor stap procedures gebruiken drie verschillende symbolen:

Batterijen plaatsen in de Draadloze Afstandsbediening

U moet de batterijen in de afstandsbediening plaatsen of vervangen:

◆ nadat u de airconditioner hebt gekocht
◆ als de afstandsbediening niet goed werkt

Opmerking

◆ Gebruik twee AAA, LR03 1.5V batterijen.
- Gebruik nooit oude batterijen of verschillende soorten batterijen door elkaar.
◆ Het kan zijn dat de batterijen leeg zijn na 12 maanden, zelfs als u ze niet hebt gebruikt.

1 Duw het batterijendeksel aan de achterkant van de afstandsbediening met uw duim in de richting van de pijl en haal deze eraf.
2 Plaats de twee batterijen en houd daarbij rekening met de polen:

◆ + op de batterij met + op de afstandsbediening.
◆ - op de batterij met - op de afstandsbediening.

3 Sluit het deksel door deze terug op zijn plaats te schuiven totdat u een klik hoort.

Correcte behandeling van een gebruikte accu uit dit product

( Van toepassing op de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen voor accu's en batterijen.)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu's en batterijen in uw omgeving.

De Automatische Bedieningsmodus Selecteren

In de Automatische modus zullen de kamertemperatuur en de ventilatorsnelheid automatisch ingesteld worden.

1 Druk indien nodig op de (AAN/UIT) knop.

Resultaat:

◆ De On/Off (aan/uit) indicator op de binnenunit of de ontvangst & weergave unit licht op.
◆ De airconditioner functioneert in de modus die geselecteerd werd tijdens het laatste gebruik van de unit.
◆ De binnenunit of ontvanger & weergave unit piepen.

BELANGRIJK

De airconditioner is voorzien van een beschermingsmechanisme om te voorkomen dat de unit beschadigd wordt wanneer deze meteen gestart wordt nadat:

◆ deze aangesloten wordt
◆ deze uitgezet wordt
Na drie minuten zal deze normaal opstarten.

2 Druk om de Auto modus te selecteren op de Mode knop totdat AUTO getoond wordt bovenin de afstandsbediening.

Resultaat:

◆ De binnenunit of ontvanger & weergave unit piepen.
◆ De airconditioner functioneert in Auto modus.
◆ U kunt de modus te allen tijde veranderen.

3 Druk om de temperatuur aan te passen eenmaal of meerdere malen op de Temperatuur knoppen totdat de gewenste temperatuur getoond wordt. Temperaturen van 18°C tot en met 30°C zijn mogelijk.

Resultaat:

◆ Elke keer dat u de Temperatuur knoppen indrukt:
- Wordt de temperatuur met 1°C aangepast.
◆ De airconditioner zal beginnen met koelen als de temperatuur hoger is dan de geselecteerde temperatuur.
- De hoeveelheid lucht wordt automatisch aangepast.

Uw kamer koelen

U moet de COOL (koel) modus selecteren als u het volgende wilt aanpassen:

◆ Koelingtemperatuur
◆ Ventilatorsnelheid tijdens het koelen

1 Druk indien nodig op de (AAN/UIT) knop.

Resultaat:

◆ De On/Off (aan/uit) indicator op de binnenunit of de ontvangst & weergave unit licht op.
◆ De airconditioner functioneert in de modus die geselecteerd werd tijdens het laatste gebruik van de unit.
◆ De binnenunit of ontvanger & weergave unit piepen.

BELANGRIJK

De airconditioner is voorzien van een beschermingsmechanisme om te voorkomen dat de unit beschadigd wordt wanneer deze meteen gestart wordt nadat:

◆ deze aangesloten wordt
◆ deze uitgezet wordt
Na drie minuten zal deze normaal opstarten.

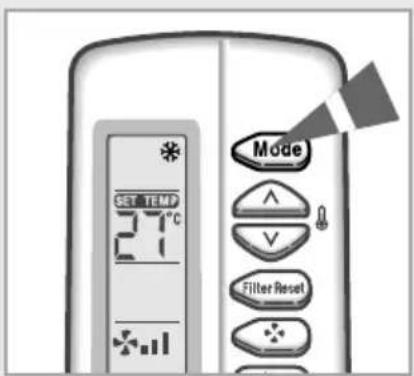

2 Om de COOL (koel) modus te selecteren, druk op de Mode knop todat ✝ getoond wordt bovenin het scherm van de asftandsbediening.

Resultaat:

◆ De binnenunit of ontvanger & weergave unit piept.
◆ De airconditioner functioneert in COOL (koel) modus.

Opmerking

◆ U kunt de modus te allen tijde veranderen.

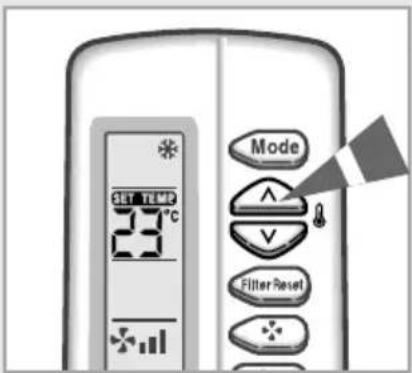

3 Druk om de temperatuur aan te passen eenmaal of meerdere malen op de Temperatuur knoppen totdat de gewenste temperatuur getoond wordt. Temperaturen van 18°C tot en met 30°C zijn mogelijk.

Resultaat:

◆ Elke keer dat u de Temperatuur knoppen indrukt:
- Wordt de temperatuur met 1°C aangepast.
◆ De binnenunit of ontvanger & weergave unit piept. De airconditioner zal beginnen met koelen als de temperatuur hoger is dan de geselecteerde temperatuur, in ieder ander geval functioneert alleen de ventilator.

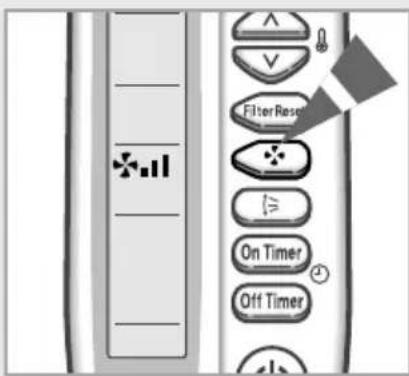

4 Selecteer de ventilatorsnelheid door op eenmaal of meerder malen op de ventilator knop te drukken totdat de gewenste waarde getoond wordt:

Automatisch (roterend _1 _11 _111 )

Laag

Medium

Hoog

5 Raadpleeg pagina 17 om de richting van de luchtstroom in te stellen.

Uw Kamer verwarmen (behalve koelmodellen)

U kunt de HEAT (warmte) modus alleen selecteren in warmtepomp modellen.

U moet de HEAT (warmte) modus selecteren als u het volgende wilt aanpassen:

◆ Verwarmingstemperatuur
◆ Ventilatorsnelheid tijdens het verwarmen

1 Druk indien nodig op de ⚡ (AAN/UIT) knop.

Resultaat:

◆ De On/Off (aan/uit) indicator op de binnenunit of de ontvangst & weergave unit licht op.
◆ De airconditioner functioneert in de modus die geselecteerd werd tijdens het laatste gebruik van de unit.
◆ De binnenunit of ontvanger & weergave unit piept.

BELANGRIJK

De airconditioner is voorzien van een beschermingsmechanisme om te voorkomen dat de unit beschadigd wordt wanneer deze meteen gestart wordt nadat:

◆ deze aangesloten wordt
◆ deze uitgezet wordt
Na drie minuten zal deze normaal opstarten.

2 Druk om de HEAT(warmte) modus te selecteren op de Mode knop totdat getoond wordt bovenin de afstandsbediening.

Resultaat:

◆ De binnenunit of ontvanger & weergave unit piept.
◆ De airconditioner functioneert in HEAT (warmte) modus.

Opmerking

◆ U kunt de modus te allen tijde veranderen.

3 Druk om de temperatuur aan te passen eenmaal of meerdere malen op de Temperatuur knoppen totdat de gewenste temperatuur getoond wordt. Temperaturen van 16°C tot en met 30°C zijn mogelijk.

Resultaat:

◆ Elke keer dat u de Temperatuur knoppen indrukt:
- Wordt de temperatuur met 1°C aangepast.
◆ De binnenunit of ontvanger & weergave unit piept. De airconditioner zal beginnen met verwarmen als de temperatuur lager is dan de geselecteerde temperatuur, in ieder ander geval functioneert alleen de ventilator.

4 Selecteer de ventilatorsnelheid door op eenmaal of meerder malen op de ventilator knop te drukken totdat de gewenste waarde getoond wordt:

Automatisch (roterend _1 _11 _11 )

Laag

Medium

Hoog

5 Raadpleeg pagina 17 om de richting van de luchtstroom in te stellen.

Overtollige Vochtigheid Verwijderen

Als uw kamer erg vochtig is, kunt u overtollige vochtigheid verwijderen zonder de kamertemperatuur te veel te verlagen.

1 Druk indien nodig op de (AAN/UIT) knop.

Resultaat:

◆ De On/Off (aan/uit) indicator op de binnenunit of de ontvangst & weergave unit licht op.
◆ De airconditioner functioneert in de modus die geselecteerd werd tijdens het laatste gebruik van de unit.
◆ De binnenunit of ontvanger & weergave unit piept.

BELANGRIJK

De airconditioner is voorzien van een beschermingsmechanisme om te voorkomen dat de unit beschadigd wordt wanneer deze meteen gestart wordt nadat: - deze aangesloten wordt - deze uitgezet wordt Na drie minuten zal deze normaal opstarten

2 Druk om de DRY (droog) modus te selecteren op de Mode knop totdat getoond wordt bovenin de afstandsbediening.

Resultaat:

◆ De binnenunit of ontvanger & weergave unit piept.
◆ De airconditioner functioneert in DRY (droog) modus.
◆ U kunt de modus te allen tijde veranderen.

Opmerking

3 Druk om de temperatuur aan te passen eenmaal of meerdere malen op de Temperatuur knoppen totdat de gewenste temperatuur getoond wordt. Temperaturen van 18°C tot en met 30°C zijn mogelijk.

Resultaat:

◆ Elke keer dat u de Temperatuur knoppen indrukt:
- Wordt de temperatuur met 1°C aangepast.
◆ De binnenunit of ontvanger & weergave unit piept.

4 Raadpleeg pagina 17 om de richting van de luchtstroom in te stellen.

Uw Kamer Luchten

Als de lucht in uw kamer muf is, kunt u de kamer luchten met de FAN (ventilator) functie.

1 Druk indien nodig op de (AAN/UIT) knop.

Resultaat:

◆ De On/Off (aan/uit) indicator op de binnenunit of de ontvangst & weergave unit licht op.
◆ De airconditioner functioneert in de modus die geselecteerd werd tijdens het laatste gebruik van de unit.
◆ De binnenunit of ontvanger & weergave unit piepen.

2 Druk om de FAN (ventilator) modus te selecteren op de Mode knop totdat ✿ getoond wordt bovenin de afstandsbediening.

Resultaat:

◆ De binnenunit of ontvanger & weergave unit piept.
◆ De airconditioner functioneert in FAN (ventilator) modus.
◆ U kunt de modus te allen tijde veranderen.

Opmerking

3 Selecteer de ventilatorsnelheid door eenmaal of meerdere malen op de ventilator knop te drukken totdat de gewenste waarde getoond wordt:

Laag

Medium

Hoog

4 Raadpleeg pagina 17 om de richting van de luchtstroom in te stellen.

De Luchtstroom Richting aanpassen (behalve Duct type)

Afhankelijk van de positie van de binnenunit kunt u de positie van de luchtstroombladen aanpassen en daardoor de efficiëntie van de airconditioner verhogen.

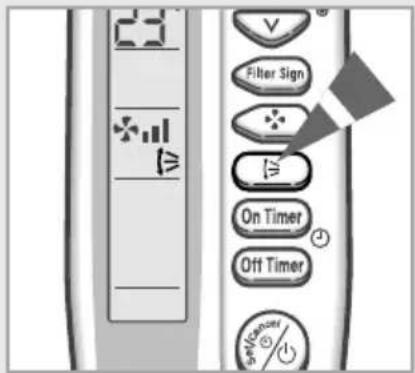

1 Druk op de Swing knop.

Resultaat:

◆ De bladen bewegen op en neer.
◆ De binnenunit of ontvanger & weergave unit piept.

BELANGRIJK

Wanneer de airconditioner voor de eerste keer aangezet wordt, zullen de bladen op en neer gaan.

2 Druk nogmaals op de Swing knop om de bladen te stoppen. Druk nog een keer op de Swing knop wanneer de bladen op de gewenste positie staan om zo gewenste positie in te stellen.

On Timer (timer aan) instellen

De On Timer (timer aan) stelt u in staat de airconditioner automatisch aan te zetten na een bepaalde tijd. U kunt de periode instellen van 30 minuten tot 24 uur.

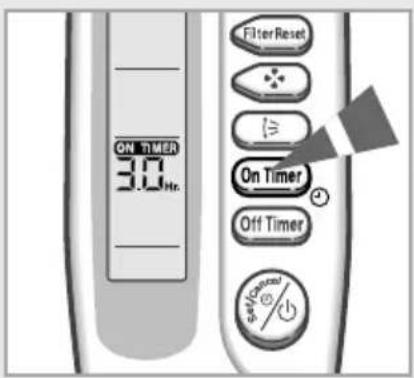

1 Druk om de tijd in te stellen eenmaal of meerder malen op de On Timer (timer aan) knop totdat de gewenste tijd getoond wordt. Het is mogelijk de tijd in te stellen van een half uur tot 24 uur.

Resultaat:

◆ Elke keer dat u de On Timer (timer aan) knop indrukt: - wordt de tijd aangepast met 30 minuten tot 5 uur en met 1 uur vanaf 6 uur tot 24 uur.

2 Druk op de af te ronde

(Instellen/annuleren) knop om de instelling

Resultaat:

- De resterende tijd wordt getoond. - De timer indicator stopt met knipperen. - De geselecteerde modus en de temperatuur verdwijnen na 5 seconden van het scherm. - De airconditioner zal automatisch aangezet worden wanneer de teller op de afstandsbediening de ingestelde tijd bereikt van de On timer (timer aan) instelling.

◆ U kunt de instelling modus en/of de temperatuur zien of veranderen door op de Modus knop te drukken of op de temperatuur knoppen nadat de On timer (timer aan) is ingesteld.

@pmerking

De On Timer (timer aan) annuleren

1 Druk om de On Timer (timer aan) te annuleren eenmaal of meerdere malen op de On Timer (timer aan) knop totdat de timer instelling verdwijnt.

2 Druk op de (instellen/annuleren) knop.

Opmerking

(instellen/annuleren) knop.

Als u de airconditioner aan wilt zetten voordat de timer de ingestelde tijd bereikt druk dan op de (AAN/UIT) knop.

De Off Timer (timer uit) stelt u in staat de airconditioner automatisch uit te zetten na een bepaalde tijd. U kunt de periode instellen van 30 minuten tot 24 uur.

1 Druk om de tijd in te stellen eenmaal of meerder malen op de Off Timer (timer uit) knop totdat de gewenste tijd getoond wordt. Het is mogelijk de tijd in te stellen van een half uur tot 24 uur.

Resultaat:

◆ Elke keer dat u de OffTimer (timer uit) knop indrukt: - wordt de tijd aangepast met 30 minuten tot 5 uur en met 1 uur vanaf 6 uur tot 24 uur.

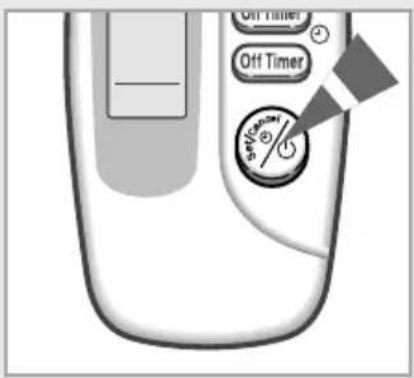

2 Druk op de af te ronden.

(Instellen/annuleren) knop om de instelling

Resultaat:

- De resterende tijd wordt getoond. - De timer indicator stopt met knipperen. - De airconditioner zal automatisch uitgezet worden wanneer de teller op de afstandsbediening de ingestelde tijd bereikt van de Off timer (timer uit) instelling.

Voorbeeld

Als u de airconditioner na 2 uur automatisch aan wilt zetten en 2 uur wilt laten werken:

1. Druk dan op de On Timer (timer aan) knop totdat 2 uur getoond wordt.
2. Druk op de(instellen/annuleren) knop
3. Druk op de Off Timer (timer uit) knop totdat 4 uur getoond wordt.
4. Druk op de ⚙ (instellen/annuleren) knop.

@pmerking

◆ U kunt de instelling modus en/of temperatuur zien of veranderen door op de Modus knop te drukken of op de temperatuur knoppen nadat de On Timer (timer aan) is ingesteld.

De Off Timer (timer uit) annuleren

1 Druk om de Off Timer (timer uit) te annuleren eenmaal of meerdere malen op de Off Timer (timer uit) knop totdat de timer instelling verdwijnt.

2 Druk op de ⚡ (instellen/annuleren) knop.

Opmerking

(instellen/annuleren) knop.

Als u de airconditioner uit wilt zetten voordat de timer de ingestelde tijd bereikt druk dan op de (AAN/UIT) knop.

Memo

ELECTRONICS

Wereldwijd contact met SAMSUNG:

Voor Nederland: www.samsung-airco.nl

Voor Belgie: www.samsung-airco.be
