Producttype	Draagbare airconditioner
Merk	Maxicool
Model	SGL 09 COC
Koelcapaciteit	9000 BTU
Verwarmingscapaciteit	9000 BTU (warmtepomp)
Energieklasse koelen	A
Energieklasse verwarmen	A+
Afmetingen (BxDxH)	45 x 38 x 70 cm
Gewicht	28 kg
Stroomvoorziening	220-240 V ~ 50 Hz
Vermogen koelen	2,6 kW
Vermogen verwarmen	2,6 kW
Geluidsniveau (binnen)	54 dB(A)
Luchtdebiet (max.)	350 m³/uur
Koelmiddel	R32
Afvoerslangdiameter	150 mm
Afvoerslanglengte	1,5 m
Functies	Koelen, verwarmen, ontvochtigen, ventilator, nachtmodus, timer
Afstandsbediening	Ja
Wieltjes	Ja
Onderhoud	Reinig het filter om de 2 weken
Veiligheid	Automatische uitschakeling bij oververhitting
Reparabiliteit	Reservedelen verkrijgbaar via Maxicool

Veelgestelde vragen - SGL 09 COC Maxicool

Hoe installeer ik de Maxicool SGL 09 COC airconditioner?

Plaats het apparaat dicht bij een raam of deur. Bevestig de afvoerslang aan het raamkit. Steek de stekker in het stopcontact. Het apparaat is klaar voor gebruik.

Hoe reinig ik het filter?

Verwijder het filter door het rooster aan de achterzijde open te klikken. Was het filter met lauwwarm water en een mild reinigingsmiddel. Droog het volledig voordat u het terugplaatst.

Waarom koelt de airconditioner niet goed?

Controleer of het filter schoon is. Zorg dat de afvoerslang niet geblokkeerd is. Controleer of de temperatuurinstelling correct is. Laat het apparaat even rusten.

Kan ik de airconditioner gebruiken om te verwarmen?

Ja, de SGL 09 COC heeft een warmtepomp en kan zowel koelen als verwarmen. Druk op de mode-knop totdat het verwarmingssymbool verschijnt.

Wat is het stroomverbruik van dit model?

Het stroomverbruik bij koelen is circa 0,9 kW en bij verwarmen circa 0,8 kW. Het exacte verbruik hangt af van de instellingen.

Hoe stel ik de timer in?

Druk op de timer-knop op de afstandsbediening. Gebruik de +/- knoppen om de gewenste uren in te stellen. Bevestig met een tweede druk op de timer-knop.

Het apparaat maakt veel lawaai, wat moet ik doen?

Controleer of het waterreservoir leeg is en of er geen voorwerpen tegen de ventilator aan zitten. Plaats het apparaat op een vlakke ondergrond.

Wat betekent foutcode E1?

Foutcode E1 duidt op een probleem met de kamertemperatuursensor. Schakel het apparaat uit, wacht 10 minuten en zet het weer aan. Als de fout blijft, neem contact op met de klantenservice.

Hoe leeg ik het waterreservoir?

Bij continue gebruik wordt condenswater via de afvoerslang afgevoerd. Als het reservoir vol is, klinkt er een alarm. Verwijder de afvoerdop aan de achterzijde en laat het water weglopen in een bak.

Waar vind ik reservedelen?

Reservedelen zijn verkrijgbaar via de Maxicool website of geautoriseerde dealers. U heeft het modelnummer SGL 09 COC nodig.

GEBRUIKSAANWIJZING SGL 09 COC Maxicool

Dank u voor het kiezen van een MaxiCool airconditioning. Lees deze handleiding zorgvuldig door en bewaar hem voor later gebruik
ATTENTIE !!!!!!!!

Neem contact op met een bevoegd installateur voor installatie van de airconditioning. Installeer het apparaat niet zelf en laat het niet doen door een ander onbevoegd persoon.

Wij zijn niet verantwoordelijk voor enige kosten die voortvloeien uit ondeskundige installatie en ingebruikname.

INHOUD

Pagina

Inhoud 1

Veiligheids voorschriften 2

Onderdelenlijst 4

Gebruikershandleiding

Installatie van de afstandsbediening voor ingebruikname ......6

Bediening van de airconditioning 7

Service en onderhoud van de Air Conditioning....11

Problemen oplossen 13

Technische specificaties ....15

Installatie handleiding 16

VEILIGHEIDSVOORSCHRIFTEN

■ Veiligheidsvoorschriften dienen aandachtig gelezen te worden alvorens het apparaat in gebruik te nemen..

	Netaarde aansluiten		Niet doen !!
	Stekker uit contactdoos halen		Attentie

⚠ WAARSCHUWING

- Trek nooit aan de netkabel. Trek aan de stekker om het aparaat spanningsloos te maken anders is er kans op kortsluiting..

- Laat de koele lucht niet rechtstreeks op u blazen. Gezondheidsklachten kunnen het gevolg zijn.

- Gebruik geen verlengsnoeren of verdeeldozen. Dit kan kortsluiting en brand veroorzaken..

- Trek de stekker niet uit het stopcontact als het apparaat aan staat. Door vonken kan er brand ontstaan. Als u het apparaat gedurende langere tijd niet gebruikt kunt u het beste de stekker uit het stopcontact trekken.

- Beschadig het netsnoer niet Maak ook geen elektrische verbindingen die geisoleerd worden met tape. Kortsluiting kan hierdoor veroorzaakt worden

- Gebruik een apart stopcontact voor het apparaat Sluit geen andere apparatuur hierop aan. Zorg dat deze stroomgroep voldoende word afgezekerd.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

- Reinig de airconditioning met een zachte en droge doek. Gebruik geen chemische of vluchtige reinigingsmiddelen, want zij kunnen het oppervlak van de airconditioning een dof en beschadigd uiterlijk geven.

- Het apparaat dient volgens de geldende electrische voorschriften te worden aangesloten. Plaats het apparaat niet in vochtige ruimtes.

Het apparaat dient 2,3 meter boven het vloeroppervlak te worden aangesloten.

- Plaats geen apparatuur met open vuur in de nabijheid van de airconditioning.

- Installeer de airconditioning niet in de buurt van ontvlambaar gas. Elektrische vonken geven kans op explosiegevaar.

- Zet het apparaat uit en trek de stekker uit het stopcontact als er zich abnormale zaken voordoen. (Brandlucht, vreemd geluid etc.)

- Gebruik de airconditioning niet voor het koelen van produkten (b.v voedingswaren en verf etc.) De kwaliteit van deze produkten kan ernstig aangetast worden.

- Sluit ramen en deuren als de aircontioning werkt. Als u de airconditioning voor lange tijd gebruikt open dan voor korte tijd een raam of deur voor verse lucht.

- Gebruik de airconditioning niet voor lange tijd in Cool-Dry modus bij een luchtvochtighed van meer dan 80%. Condensatiewater kan uit de airconditioning lekken.

- Installeer de airconditioning niet zelf. Kortsluiting en waterlekkages kunnen het gevolg zijn. Contacteer hiervoor een erkende vakman.

ONDERDELENLIJST

◆ Binnenunit

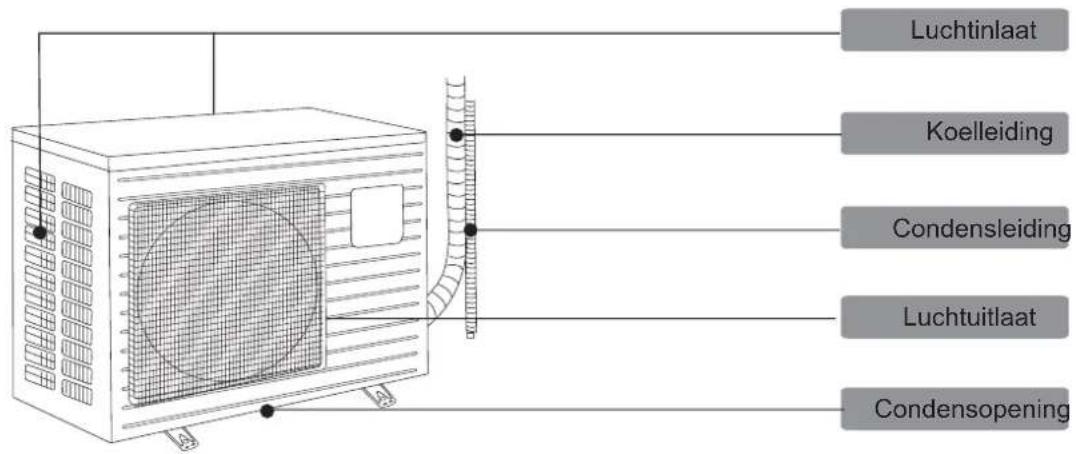

BUITEN-UNIT

ONDERDELENLIJST

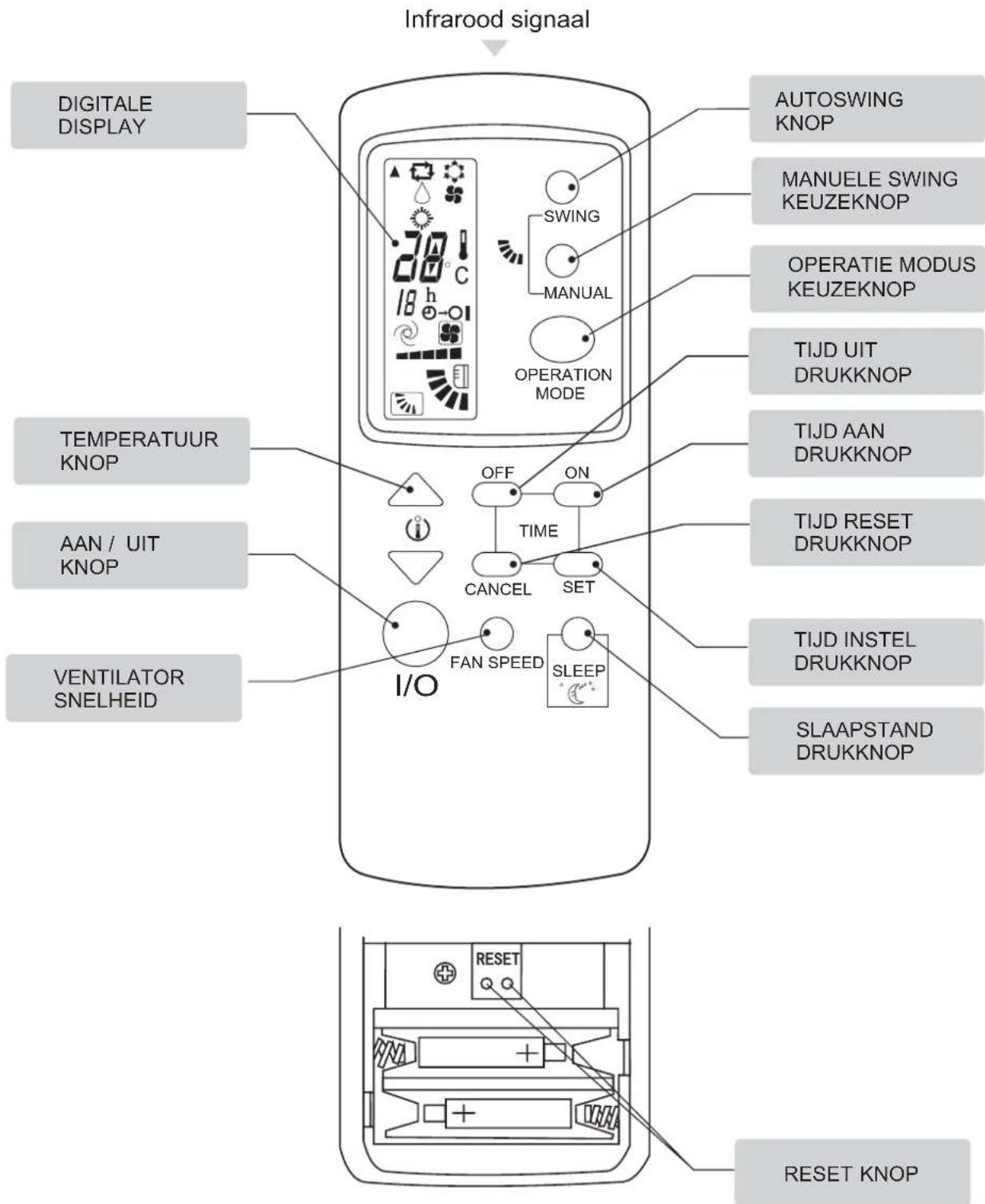

◆ AFSTANDSBEDIENING

ATTENTIE

Airconditioners met alleen koelen hebben geen verwarmingsmodus !!!

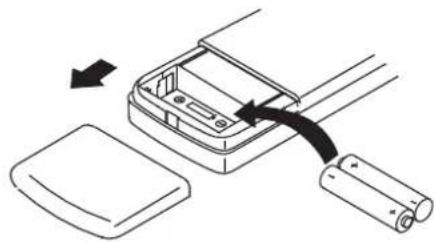

INSTALLATIEAFSTANDSBEDIENING

Open de achterkant en plaats de batterijen.

Sluit het RESET contact kort met een pincet.

(Na vervangen van de batterijen sluit de 2 resetcontacten kort.

- Als de afstandsbediening niet normaal functioneert, sluit dan de 2 reset contacten kort. Hierna zal de afstandsbediening normaal functioneren

- Het signaal kan ontvangen worden op 6 meter afstand van de binnenunit

- Behandel de afstandsbediening met zorg. Niet gooien en/of laten vallen. Zorg ervoor dat de afstandsbediening niet nat kan worden

- Als u op de knoppen drukt hoort u een signaaltoon van de binnenunit. Hoort u dit niet druk dan nog eens.

Haal de batterijen uit de afstandsbediening als u deze voor lange tijd niet gebruikt.

Bedieningsprocedure met de afstandsbediening

Aan/Uit

- Druk op de I/O knop om de airconditioning aan te zetten. Als u nog een keer drukt dan stopt het apperaat.

Temperatuur instellen

• Druk op de temperatuurknoppen (▲ ▼) om de gewenste temperatuur in te stellen.
• Temperature change will display in the remote controller's display.

Ventilator snelheid aanpassen

- Druk op de FAN SPEED knop om de ventilator in volgorde in te stellen • (laag) → (middel) → (hoog) → ©(auto).

Slaap stand

- Druk op de SLEEP knop om de airconditiong in de stille slaapstand te zetten. Druk nogmaals om weer in de normale modus terug te keren.

Richting van de luchtstroom instellen

• Verander de hoek van de luchtstroom

1 Druk op de MANUAL SWING knop, het uitblaasrooster gaat in volgorde onder een andere hoek staan (1)→(2)→(3)→(4)→(5) (Fig.2)

In DRY of COOL modus, blaast de lucht naar beneden in (4), (5) gedurende 1 uur, daarna zal de horizontale stand weer worden aangenomen om druppelen tegen te gaan.

BEDIENINGVANDEAIRCONDITIONING

2 Druk op de SWING knop, het uitblaasrooster gaat op en neer bewegen.

- Veranderen van links/rechts uitblaasrichting.

Stel de uitblaasroosters in op de gewenste richting.

Doe dit als het apparaat niet in werking is anders kunt u de uitblaasroosters beschadigen, of u vingers kunnen knel komen te zitten.(Fig. 1)

In DRY of COOL modus, stelt u de ventilatorsnelheid het beste in op Ⓠ AUTO stand. De lucht blaast nu in richting (1). In HEAT modus stelt u de ventilatorsnelheid ook het best in op Ⓠ AUTO, De lucht blaast nu in richting (4).
◆ Met de afstandsbediening kunt u de richting van de uitblaasroosters verstellen. Doe dit niet handmatig, u kunt dan de uitblaasrooster beschadigen en uzelf verwonden

(Fig.2)

BEDIENING VAN DE AIRCONDITIONING

Bedrijfsmodi instellingen

Het alleen koelen type heeft geen Heat modus!!!!

Als AUTO mode wordt geselecteerd zal de airconditioning starten in de COOL, DRY of HEAT modus afhankelijk van de kamertemperatuur. Als de airconditioning meer dan 2 uur stopt zal hij in dezelfde modus weer opstarten.

Druk op de MANUAL SWING of SWING knop om de richting van de luchtstroom te veranderen.

Per Room Temperature (RT)	Cooling only type		Heat pump type
	Mode	Per Setting Temperature Per Setting Temperature
above 26°C	Cool Cool	24°C		24°C
25-26°C		RT-2		RT-2
23-25°C	Dry RT-2		Dry	RT-2
below 23°C			Heat	26°C

2 COOL(Koel) modus

Druk op de MANUAL SWING of MANUAL knop om de richting van de luchtstroom te veranderen. Druk op de FAN SPEED knop om de binnenventilatorsnelheid te regelen Druk op de TEMPERATURE ADJUST om de gewenste binentemperatuur in te stellen.

3 DRY (Droog) modus

Druk op de MANUAL SWING of MANUAL knop om de richting van de luchtstroom te veranderen. Druk op de FAN SPEED knop om de binnenventilatorsnelheid te regelen.

4 FAN (Ventilatie) modus

Druk op de MANUAL SWING of SWING knop om de richting van de luchtstroom te veranderen. Druk op de FAN SPEED knop om de binnenventilatorsnelheid te regelen.

5 HEAT (Verwarmen)modus (Alleen bij apparaten met warmtepomp).

Druk op de MANUAL SWING of MANUAL knop om de richting van de luchtstroom te veranderen. Druk op de FAN SPEED knop om de binnenventilatorsnelheid te regelen Druk op de TEMPERATURE ADJUST om de gewenste biinentemperatuur in te stellen.

Behaagelijke warmte ligt aan het verschil tussen buiten en binnentemperatuur. Het verschil tussen de ingestelde binnentemperatuur en buitentemperatuur moet niet te groot zijn. Het verwarmend vermogen van de airconditioning zal afnemen bij een buitentemperatuur van minder dan 5 °C

BEDIENINGVANDEAIRCONDITIONING

Timer instellingen

- Timer instellen tijdgestuurde aan/uit schakeling.

1 Als de airconditioning uit staat kunt u op de ON knop drukken, "f" "⊕→" knippert op het display van de afstandsbediening.

Als de airconditioning aan staat kunt u op de OFF knop drukken, "f" "⊕→◯" knippert op het display van de afstandsbediening.

2 Druk op knop ON of OFF om de tijd in te stellen. Per toetsdruk ON of OFF Zal de tijdsinstelling verhoogd worden met 1 uur

3 Druk op knop _SET om de tijdsinstelling vast te zetten. ór | žullen“ ○” ophouden met knipperen op het display van de afstandsbediening.

- Timer uitschakelen

Als u de timer wilt uitschakelen drukt u op knop _CANCEL

De tekens ⏻→1 en ⏻→○ □zullen verdwijnen op het display van de afstandsbediening.

ATTENTIE

1. Als de netstroom uitgeschakeld is geweest moet de timer opnieuw worden ingesteld.
2. Als de airconditioning is ingesteld om automatisch in of uit te schakelen en u wilt dit wijzigen dient u eerst op de CANCEL knop te drukken om de eerste instelling te wissen.
3. Als u de in/uitschakeltijd heeft ingesteld en u drukt nogmaals per ongeluk op de ☐ knop gaat de ingestelde tijd weer opnieuw van start.

NOODBEDIENING VAN DE AIRCONDITIONING

- Als de batterijen in de afstandsbediening leeg zijn Of de airconditioning is defect gebruikt u de Noodswitch zoals hierlangs afgebeeld.

(Alleen koelen type)

Iedere keer dat u op de knop drukt verandert de Bedrijfsmodus in COOL → STOP.

(Met warmtepomp type)

ledere keer dat u op de knop drukt verandert de

Bedrijfsmodus in COOL →HEAT → STOP.

De noodbediening zal automatsch de volgende instellingen doen.

Set temperatuur	Fan snelheid	Luchtrooster
24°C	Hoog	Autoswing

SERVICEENONDERHOUD

Airco niet in gebruik voor lange tijd

1 Start de ventilator voor ongeveer 3 tot 4 uur om de binnenunit geheel te drogen.

- Stel COOL of HEAT modus in op de hoogste temperatuur. De ventilator zal in werking treden.

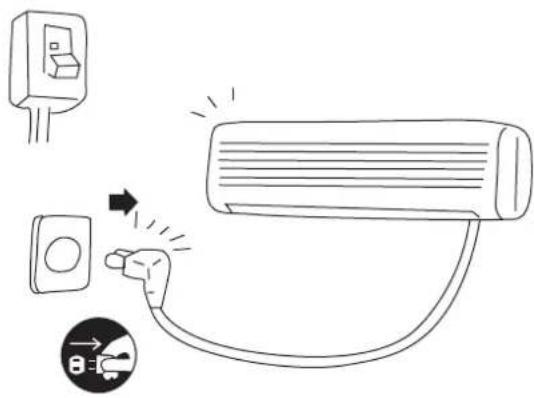

2 Haal de stekker uit het stopcontact. Opgehoopt vuil en stof kan brand en kortsluiting veroorzaken..

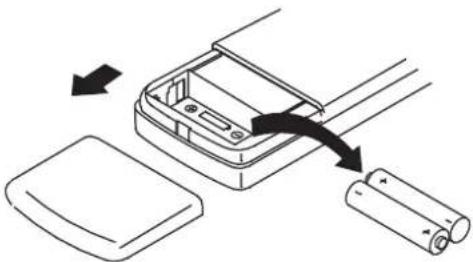

3 Haal de batterijen uit de afstandsbediening, omdat ze kunnen gaan lekken.

Opnieuw in gebruik nemen van de airco

1 Maak de filters schoon en zet ze terug op hun originele plaats. Maak de binnenunit schoon met een droge doek.

- Gebruik geen schuurmiddel, benzine, thinner of andere oplosmiddelen. Zij zullen beschadiging tot gevolg hebben.

2 Let op dat er niets voor de ventilator openingen staat of ligt.

3 Let op dat het stopcontact goed geaard is. Plaats de batterijen in de afstandsbediening.

■ Deodorisatie filter, Air cleaner, en filters moeten regelmatig worden schoon gemaakt.

Open het voorpaneel alleen als de aircondioning uit staat..

Filters moeten eens per 2 weken worden gereinigd.

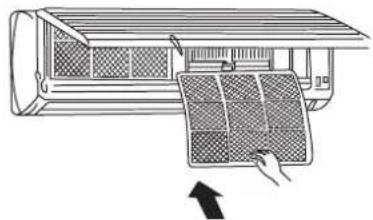

1 Haal de filters uit het apparaat.

2 Maak de filters schoon met de stofzuiger. Als de filters erg vuil zijn kunt u een lauw sopje gebruiken.

3 Spoel de filters met schoon water. Laat ze hierna gewoon opdrogen.

4 Zet de filters terug in hun oorspronkelijke positie.

1 Haal eerst de filters eruit en daarna de deodorisatie filter en air cleaner.

2 Maak het deodorsatie filter schoon met een lauw sopje van neutraal afwasmiddel.

3 Spoel de filters met schoon water. Laat ze hierna gewoon opdrogen.

1. Zet de filters terug in hun oorspronkelijke positie en sluit het voorpaneel.

Als de problemen zich blijven voordoen als u de onderstaande tips heeft geprobeerd raadpleeg dan een erkend servicemonteur.

Probleem

Airconditioning doet helemaal niets.

Afstandsbediening doet niets en er is geen weergave op de display.

Er gebeurt niets nadat u op de I/O knop heeft gedrukt.

De airconditioning koelt en verwarmt niet voldoende.

In de HEAT modus wordt er niet onmiddelijk warme lucht geblazen.

Is er 220 volt spanning ? Is de stekker ingestoken ? Is er een proleem met de zekering ? Is het voltage hoger dan 253 V of lager dan 207 V ?
Is de timer ingesteld?

■ Het is soms mogenlijk dat de knoppen te vlug achter elkaar worden gedrukt. Dit kan tot fouten leiden. Haal de batterijen uit de afstandsbediening en plaats ze opnieuw.
Als er onduidelijke tekens en letters op de display verschijnen vernieuw dan de batterijen.

- Dit gebeurt om de compressor te beschermen. Wacht 3 minuten en probeer het opnieuw.

■ Staat de temperatuur goed ingesteld ?
Zijn de filters vuil ?
Zijn de inlaat en uitlaatopeningen geblokkeerd ?
■ Staat het apparaat overdag in de slaapstand ?
Staat de ventilatorsnelheid goed ?
■ Zijn ramen en deuren gesloten ?

Heeft u een moment geduld svp, de lucht zal pas uitstromen als deze voldoende op temperatuur is.

PROBLEMENOPLOSSEN

Probleem

De ventilator stopt gedurende 10 minuten in de HEAT modus.

De buitenunit wordt automatisch ontdooit. Dit duurt ongeveer 10 minuten. Deze situatie doet zich voor bij lage buiten-temperaturen en een hoge luchtvochtigheid.

U hoort krakende geluiden

Deze geluiden worden veroorzaakt door het uitzetten en het inkrimpen van het frontpaneel door temperatuurschommelingen.

U hoort het geluid van stromend water.

- Het geluid wordt veroorzaakt door expanderend koelmiddel in de airconditioning. - Geluid van condenswater wat op de warmte-wisselaar druppelt. - Smeltwater geluid van ijs op de warmte-wisselaar.

Binnenunit maakt een sissend en klik geluid.

- Sissend geluid wordt veroorzaakt door koel-middel in de airconditioning. - Klikkend geluid wordt veroorzaakt door aan/uit schakelen van de ventilator of compressor.

De uitgeblazen lucht heeft een vreemde geur.

De filters hebben de geur van tapijt, muren en/of kleding geabsorbeerd. Reinig de filters.

Buitenunit lekt water.

Model	SGL-09COC
	Binnen unit	Buiten-unit
Functies	Alleen koelen type
Netvoeding	230V ~, 50Hz
Koelen / Verwarmen capaciteit (W)	2500(koelenl)
Elektrisch vermogen (W)	980 watt
Stroomsterkte (A)	4,9 (koelenl)
Luchtcirculatie (m3/h)	400
Ontvochtegings capaciteit (L/h)	1,2
Veiligheidsklasse	I
Water-proof	IP20(Binnen) IP24(Buiten)
Klimaattype	T1
Koelmiddel(R407C) hoeveelheid (g)	790
Geluidsniveau dB(A)	39	50
Netto gewicht (Kg)	10	28
Afmetingen(mm)HXLXB	183x800x290	500x830x310

Modell	SGL-1ACOC
	Binnen Buiten
Functies	Alleen koelen type
Netvoeding	230V~, 50Hz
Koelcapaciteit (W)	3300
Elektrisch vermogen(W)	1300
Stroomsterkte (A)	5,8
Luchtcirculatie ( m^3/h )	450
Ontvochtegingscapaciteit (L/h)	1,6
Veiligheidsklasse	I
Water-proof	IP20(Binnen) IP24(Buiten)
Klimaattype	T1
Koelmiddel (R407C) hoeveelheid(g)	1200
Geluidsniveau dB(A)	39	50
Netto gewicht (Kg)	10	35
Afmetingen(mm)LXHXB	183x800x290	500x830x310

ATTENTIE

1 Het opgegeven geluidsniveau is getest in het laboratorium van de fabriek.
2 De opgegeven koel en verwarmcapaciteit is getest onder de volgende condities.

cooling operation	indoor	27°C(DB)	19°C(WB)	outdoor	35°C(DB)	24°C(WB)
heating operation	indoor	20°C(DB)	15°C(WB)	outdoor	7°C(DB)	6°C(WB)

3 Voor de laatste informatie betreffende de koel en verwarmingscapaciteit, zie het typeplaatje op uw airconditioning.
4 Werktemperatuur bereik

5 Als de netspanning meer dan 10% afwijkt dan zal het apparaat niet normaal functioneren.
6 Het bedradingsdiagram van de binnen en buitenunit zijn op het apparaat aangebracht.
7 Als de stroomkabels beschadigd zijn dienen zij onmiddelijk te worden vervangen door een daartoe gekwalificeerd persoon.

INSTALLATIEHANDLEIDING

• Installatie schets


Markeer de installatieplaats door de boorgaten van de binnenunit ophangplaat.

Attentie: Leg de condensleiding niet hoog.

Koelleiding kan achter, links,rechts, of beneden worden aangesloten.

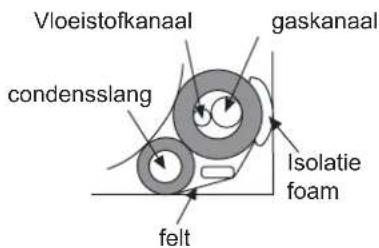

Geisoleerde koelleiding

De dikte van de isolatie is 8 mm.

Als u de koelleidingengen direct op de muur monteert dient u ervoor te zorgen dat deze goed zijn ingetaped om beschadigingen te voorkomen.

INSTALLATIEACCESSOIRES

Voor installatie de volgende accesores inspekteren

Binnenunit accesoires		Aantal	Installation accessories		Quantity
1	Montage muurplaat	1	A	Koelleiding	1
2	Zelftappende schroef	5	B	Wanddoorvoer	1
				Muurafdekplaat	1
4	Expansiepluggen	2	D	Condensslang	1
5	Batterijen	2	E	Wand doorvoer	1
6	Afstandsbediening	1	F	Elastisch plamuurmiddel	1
7	Felt	1	G	Lekkage olie	1
8	Foam	1	H	Staalnagel	5
9	Elektrische verbindingskabel	1	I	Afwerktape	1
				Condensafvoerplug	1

Installatie voorschriften

1 Plaats van de binnenunit

• Geconditioneerde lucht moet makkelijk in het gehele vertrek kunnen stromen.
  ■ Maximum hoogteverschil tussen binen en buitenunit is 5m.
  ■ Monteer de unit op een stevige muur om vibratie te voorkomen.
  ■ Vermijd direct zonlicht op het apparaat.
• Condenswater moet goed afgevoerd kunnen worden.
  Plaats geen fluoriserende lampen in de nabijheid van de infrarood ontvanger
• Minimale afstand tussen binnen unit en elektronische apparatuur is 1 Mtr

2 Plaats van de buitenunit

Luchtstroom niet blokkeren.
- Goede ventilatie, stofarm en niet in directe regen of zonlicht installeren.
Let erop dat de buren geen last hebben van geluid of luchtstroom.
Installeer de unit stevig op een beugel of voet om trillingen tegen te gaan.
Vermijd plaatsen waar zich ontbrandbaar gas bevind.
Houdt u rekening met sterke wind als het apparaat hoog gemonteerd wordt. Stevige beugels gebruiken.

INSTALLATIE

■ BINNEN UNIT

Bevestig de montage muurplaat

- De muurplaat dient op een stevige muur of wand bevestigd te worden.

• De gaten moeten in een stevige muur of wand gemaakt worden om trillingen van de
• binnenunit te voorkomen. Als de expansie pluggen worden gebruikt dienen er 2 gaten van (1120 of 1126) geboord te worden met een afstand van minimaal 450mm.

Boor de gaten in de muur.

Bepaal het doorvoergat in de muur en boor een gat van 70mm schuin naar beneden. Het schuin naar beneden boren is voor makkelijke condenswaterafloop.

Bedrading

1 Open het frontpaneel.
2 Verwijder de schroef van de elektrobox en verwijder het afdekplaatje.
3 Verwijder de schroef van de trekbeveiliging en verwijder deze.
4 Bevestig de elektrokabel op de juiste wijze.
5 Plaats de trekbeveiliging en het afdekplaatje weer op hun plaats.

INSTALLATIE

Installatie van de condensafvoerslang

1

• De slang moet beneden de koelleiding worden
• gemonteerd.
• De slang mag niet geknikt of sterk gebogen worden
• Knel de slang niet af met isolatietape.
• De slang goed isoleren met hittebestendig foam bij de muurdoorvoer.

2 JUISTE PIJPOPENING KIEZEN

• Als de koelleiding uit de rechterkant van de binnen unit komt verwijder deel "1" van de unit.
• Als de koelleiding uit de beneden rechterkant van de binnenunit komt verwijder dan deel "2" van de unit.
• Als de koelleiding uit de linkerkant van de binnenunit komt verwijder dan deel 3 vän de unit.

3 Veranderen van de condensafvoerslang.

• Als de koelleiding uit de linkerkant van de binnenunit komt moet de condensslang verplaatst worden. Anders kan er lekkage ontstaan.
• Trek de slang van de rubberen connector Het figuur rechts schetst de nieuwe situatie.
• U moet niet nog een keer de slang veranderen omdat dit tot waterlekkage kan leiden.

Installatie binnenunit

- Leid de pijpenbundel door het muurgat en hang de binnenunit aan de montageplaat. Klik de binnenunit aan de onderzijde vast op de nokjes.

Plaats van de condensafvoerslang

- Om het condenswater makkelijk te laten aflopen moet deze naar beneden aflopen. De situatie in diagram 2-5 is fout.

• Als de condensafvoerslang te kort is mag zijn verlengd worden met de slang in de accesoiresbox.
• Als de slang ergens doorgevoerd moet worden moet deze geisoleerd worden met hittebestendig materiaal.

INSTALLATIE

7 Afwerken van het muurgat en bevestigen van de koelstreng

• Gebruik de elastische plamuur om het muurgat te dichten.
• Gebruik de kunst binders om de ko tegen de muur te bevestigen.

Buiten unit

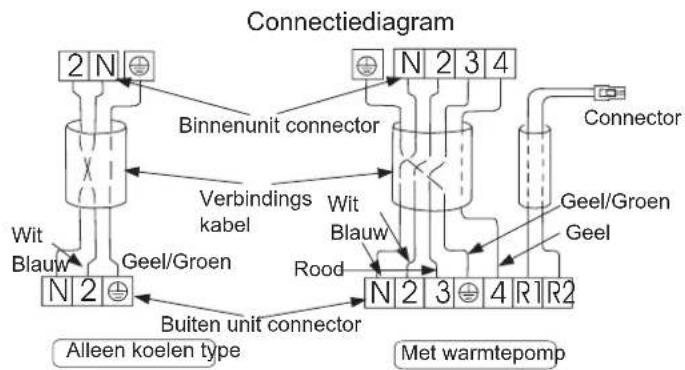

1 Bedrading

Waarschuwing!

• De verbindingkabels moeten samengeclipt worden
• Bijgeleverde kabel(s) moeten gebruikt worden voor het verbinden van de binnen en buitenunit. Het beschermkapje moet weer geplaatst worden
  • over de bedrading anders kan er kortsluiting of brand ontstaan.

- Het 2500watt model mag alleen vebonden worden met kabel met Een systeemipedantie va niet meer dan 0.376 en 3300 Watt model Niet meer dan 0.213 in geval van twijfel uw installateur vragen om advies.

2 Het trompen van de koelleiding

• Snij de leiding af met een buizensnijder
  • Verwijder bramen aan het leidingeinde
  • Schuif de moer over de leiding en tromp de leiding

Buiten diameter (mm)	A (mm)
6.35	2.0--2.5
9.52	3.0--3.5
12.7	3.5--4.0

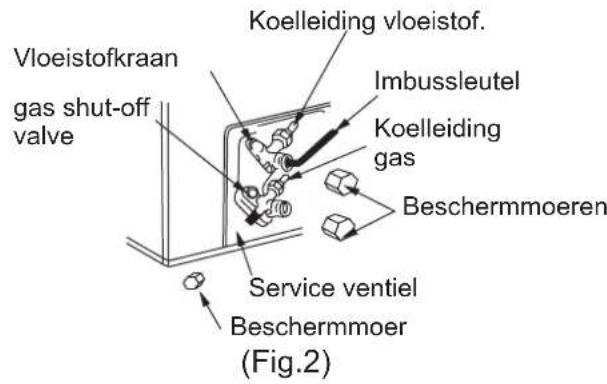

Vacuumeren van het systeem

• Verbind de koelleiding met de ventielen en draai de verbinding vast als in fig 1.
• Draai de moeren aan met het juiste koppel zoals in onderstaand diagram vermeld.

1. Het aantal van de buigingen in de koelleiding moet niet meer dan 10 zijn.
2. De radius van de buiging moet minimaal 10cm bedragen.

• Koppel de vulslang (lage druk) van de manifold aan op het service ventiel.
• Open de lagedrukkraan van de manifold en sluit de hogedrukkraan van de manifold.
• Zuig de lucht uit het systeem met een vacuumpomp.
• Sluit de lagedrukkraan en verwijder de vulslang van het serviceventiel.
• Gebruik een imbussleutel en draai het ventiel van de vloeistofzijde 90 graden open tegen de klok in. Sluit het weer na 10 seconden. Gebruik zeepsop om eventuele lekken op te sporen in de koelleidingen.
• Open nu de vloeistofkraan en gaskraan volledig.
• Bevestig nu de beschermmoeren om de kranen af te sluiten.

ATTENTIE

Laat geen lucht in het systeem binnendringen in voorgaand proces.

INSTALLATIE

Koelmiddel toevoegen

- Als de koelleiding langer is dan 7 meter moet er koelmiddel worden toegevoegd aan het systeem. (Alleen koelen type) Hoeveelheid A=(Lm-7m)×15g/m ; (Warmtepomptype) hoeveelheid A=(Lm-7m)×50g/m.(A: Hoeveelheid koelvloeistof , L: de lengte van de koelleiding.

Lengte van de koelleiding (m)	7	8	9	10
(Alleen koelen type hoeveelheid (g)	0	15	30	45
(Warmtepomp type hoeveelheid (g)	0	50	100	150

• Vacuumeer het toestel
- Draai de lagedrukkraan dicht en koppel de vulslang aan het serviceventiel. Open de gaskant opnieuw.
- Koppel de koelmiddelcilinder aan de manifold en vul de benodigde hoeveelheid koelmiddel bij.
- Sluit de gaskraan kant en verwijder de vulslang van het serviceventiel. Open de gaskraan opnieuw.
- Bevestig beschermmoeren om de kranen en ventielen af te sluiten.

- Laat geen gasvormig koelmiddel in het systeem toe.

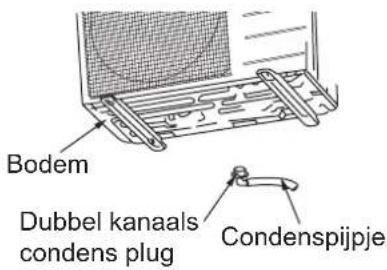

■ Installeer het condenspijpje

- Installeer het dubbelkanaals condensplugje in het gat van de bodem van de buitenunit.

Test

- Als u klaar bent met de installatie en lektest kunnen we een installatietest uitvoeren. Voor de testprocedure bekabeling zorgvuldig nakijken.

• Test procedure

• U kunt het systeem alleen checken met de check switch en niet met de afstandsbediening.

• Steek de stekker in de stekkerdoos en open het frontpaneel.

• Druk op de testknop, het systeem staat nu in de testmodus.

• Als de indicatorlamp het eerst brand is het systeem in orde. Anders zal de lamp knipperen. In dat geval moet u het systeem nogmaals geheel nazien.
