Type product	Split airconditioner (binnenunit)
Merk	Maxicool
Model	LMD-AE-18HDI-SET
Koelcapaciteit	18000 BTU/h (geschat)
Verwarmingscapaciteit	18000 BTU/h (geschat)
Stroomvoorziening	230 V ~ 50 Hz
Koelmiddel	R32
Afmetingen binnenunit (B x H x D)	ca. 800 x 300 x 200 mm (geschat)
Gewicht binnenunit	ca. 12 kg (geschat)
Afstandsbediening	Meegeleverd, bereik 8 m
Filter	Wasbaar, zelfreinigend
Geluidsniveau (binnen)	Laag (stilstand mogelijk)
Modi	Auto, Koelen, Verwarmen, Ventileren, Ontvochtigen
Timer	24-uurs in- en uitschakeling
Slaapstand	Ja, comfortabel en energiezuinig
Turbo	Ja, snelle koeling/verwarming
Zelfreiniging	Ja, met SELF CLEAN-knop
Stilstand	Ja, SILENCE-knop voor laag geluidsniveau
Vorstbeveiliging (FP)	Ja, alleen in verwarmingsmodus, 8°C
Follow me	Ja, afstandsbediening als temperatuursensor
Swing	Ja, automatische lamellenbeweging
LED-display	Uitschakelbaar via LED-knop
Batterij afstandsbediening	2x AAA (niet inbegrepen)

Veelgestelde vragen - LMD-AE-18HDI-SET Maxicool

Hoe schakel ik de airco in?

Druk op de ON/OFF knop op de afstandsbediening. Zorg dat er spanning op de unit staat en richt de afstandsbediening op de binnenunit.

Hoe stel ik de timer in?

Druk op TIMER ON of TIMER OFF. Elke druk verhoogt de tijd met 30 minuten tot 10 uur, daarna met 1 uur tot 24 uur. Wacht 3 seconden om te bevestigen.

Wat doet de slaapstand?

De SLEEP functie past de temperatuur aan voor een comfortabele slaap en bespaart energie. Alleen actief in koel-, verwarm- of automodus.

Hoe gebruik ik de turbo functie?

Druk op TURBO om snel de gewenste temperatuur te bereiken. De airco werkt dan op vol vermogen.

Wat is de self clean functie?

Druk op SELF CLEAN om de binnenunit automatisch te reinigen. Dit helpt tegen schimmel en geuren.

De afstandsbediening werkt niet. Wat nu?

Controleer de batterijen (2x AAA) en vervang ze indien nodig. Zorg dat er geen obstakels zijn tussen de afstandsbediening en de binnenunit (max. 8 meter).

Kan ik de airco ook verwarmen?

Ja, met de MODE knop kunt u de verwarmingsmodus selecteren. Alleen gebruiken als de unit ook verwarming ondersteunt.

Hoe stel ik de ventilatorsnelheid in?

Druk op FAN om te kiezen uit Auto, Laag, Midden of Hoog. In Auto- of ontvochtigingsmodus is de snelheid niet aanpasbaar.

Wat betekent de FP functie?

FP (Frost Protection) houdt de ruimte op 8°C om bevriezing te voorkomen. Alleen actief in verwarmingsmodus, door knop langer dan 2 seconden in te drukken.

Hoe reinig ik het filter?

Het filter is wasbaar. Verwijder het filter uit de binnenunit (zie handleiding), reinig met water en laat drogen voordat u het terugplaatst. Gebruik de SELF CLEAN functie indien beschikbaar.

GEBRUIKSAANWIJZING LMD-AE-18HDI-SET Maxicool

Betekenis Funce op LCD scherm.... 7

Automasche bediening....8

Koelen/Verwarmen/Venlae bediening....9

Ontvochging bediening....10

Timer bediening.... 11

Afstandsbediening gebruiken.... 15

Afstandsbediening specicaes

Met deze knop zet u de airco aan en uit.

2. MODE knop

Druk op deze knop om de airco op de gewenste stand in te stellen

->AUTO -> KOELEN -> ONTVOCHTIGEN -> VERWARMEN -> VENTILEREN

( Gebruik de verwarmingsfunce niet als u airco alleen maar kan koelen).

3. FAN knop

Gebruik deze knop om de gewenste venlae in te stellen

->AUTO -> LAAG -> MIDDEN -> HOOG

( U kunt de venlae snelheid niet aanpassen als de airco in AUTO of ONTVOCHTINGING staat ).

4. SLEEP knop

Acveer of deacveer de slaapstand. De unit behoud de meest comfortabele temperatuur en is energie zuinig.

Deze funce kunt u alleen in de Koel, Verwarm en Auto funce gebruiken.

Als de slaapstand geacveerd is en u drukt op MODE(2), FAN(3) of de aan/uit(1) knop zal de slaapstand meteen gedeacveerd worden.

5. FRESH knop

!! Niet van toepassing op dit model !!

6. TURBO knop

Acveer of deacveer de turbo funce. Door op deze funce te duwen zal de airco sneller de ingestelde temperatuur bereiken. Als de binnenunit deze funce niet hee, zal deze ook niet op de Turbo funce reageren.

7. SELF CLEAN knop

Acveer of deacveer de zelf reinigende funce.

RG57A6/BGEF

8. UP knop ()

Druk op deze knop om de temperatuur te verhogen.

DOWN knop ()

Druk op deze knop om de temperatuur te verlagen.

9. SILENCE/FP knop

Acveer of deacveer de sl funce. Als u langer dan 2sec op deze knop drukt zal de FP (Frost Protecon) funce geacveerd worden, druk nogmaals 2 sec om deze weer te deacveren. Zodra de sl funce geacveerd is zal de compressor op een lage frequene gaan draaien, door de binnenunit krijgt u een lichte bries en brengt het geluid naar het laagste niveau, zodat het voor u een slle en comfortabele ruimte wordt. Door de lage frequene van de compressor kan dit leiden tot onvoldoende koeling en verwarmingsvermogen.

De FP (Frost Protecon) funce kan alleen geacveerd worden als de airco op verwarmen staat. De airco zal gaan werken op een ingestelde temperatuur van 8°C.

Op de display van de binnenunit zal nu FP staan. Zodra u op On/O(1), Sleep(4), FP(9), Mode(2), Fan Speed(3), Up of Down(8) drukt zal de FP modus gedeacveerd worden.

10. TIMER ON knop

Druk op deze knop om de Automasche inschakeljd te acveren. Met elke druk op de knop zal de inschakeljd verhogen met 30minuten. Wanneer de ingestelde jd 10.0 aangee zal de jd met 60minuten verhogen door elke druk op de knop.

Om de inschakeljd te deacveren zet u de jd terug op 0.0.

11. TIMER OFF knop

Druk op deze knop om de Automasche uitschakeljd te acveren. Met elke druk op de knop zal de uitschakeljd verhogen met 30minuten. Wanneer de ingestelde jd 10.0 aangee zal de jd met 60minuten verhogen door elke druk op de knop.

Om de uitschakeljd te deacveren zet u de jd terug op 0.0.

12. SWING knop

Druk op deze knop om automasche beweging van de lamel te starten of te stoppen.

DIRECT knop

Druk op deze knop om de lamel bewegingen te veranderen, en deze aan te passen voor hoog of laag te blazen. De lamel versteld elke keer met 6°.

13. FOLLOW ME knop

Druk op deze knop om de follow-me funce te acveren. De afstandsbediening wordt nu gebruikt als ruimte temperatuursensor. De afstandsbediening gee elke 3min signaal naar de binnenunit met de huidige ruimte temperatuur. Deze follow-me funce wordt automasch gedeacveerd zodra er 7min geen signaal is geweest of zodra u op de follow-me knop gedrukt hebt. Het is belangrijk dat de afstandsbediening zo word neergelegd dat deze aljd contact kan maken met de binnenunit.

14. LED knop

Acveert of deacveert de verlichng op de display van de binnenunit.

Met een druk op deze knop zal de display op de binnenunit uitgaan, druk nogmaals om de display weer aan te zeen.

Voor de duidelijkheid van het gebruik van de iconen zijn ze nu allemaal weegegeven op het scherm (foto). Tijdens het gebruik van de airco zijn alleen de iconen zichtbaar die u geacveerd hebt.

Gebruik van de toetsen

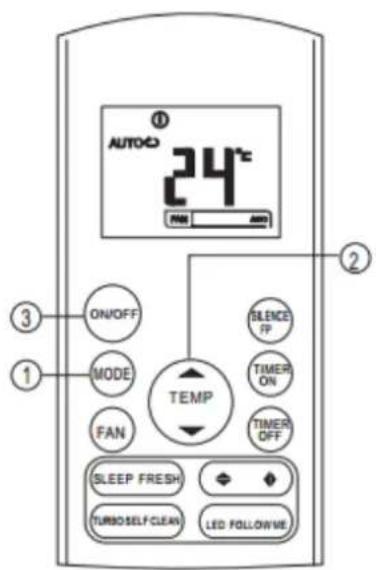

Funce: Auto

Zorg ervoor dat de unit ingeschakeld is en dat er spanning is. Er gaat een lampje op de binnenunit knipperen op het moment dat de airco spanning hee.

1. Druk op de MODE knop om Auto te selecteren.

2. Druk op de TEMP ▲▼ knop om de gewenste temperatuur in te stellen. De temperatuur kan ingesteld worden vanaf 17°C tot 30°C.

3. Druk op de ON/OFF knop om de airco te starten.

4. In de AUTO modus kan de airconditioner zelf kiezen voor de wijze van koeling, ventileren of verwarmen door het aasten van het verschil tussen de werkelijke kamertemperatuur en de ingestelde temperatuur op de afstandsbediening.

5. In de AUTO modus kunt u de venlator snelheid niet aanpassen. Het is al automasch aangepast.
6. Als de AUTO modus niet comfortabel is kunt u de gewenste modus handmag instellen.

Funces: Koelen, Verwarmen of Venleren

Zorg ervoor dat de unit ingeschakeld is en dat er spanning is.

1. Druk op de MODE knop om de funce koelen, verwarmen of venleren te selecteren.

2. Druk op de TEMP ▲▼ knop om de gewenste temperatuur in te stellen. De temperatuur kan ingesteld worden vanaf 17°C tot 30°C.

3. Druk op de FAN knop om de venlae snelheid in te stellen. Dit kan in 4 snelheden (Auto, Laag, Midden, Hoog).

4. Druk op de ON/OFF knop om de airco te starten.

- In de venlae modus is de temperatuur niet zichtbaar op de afstandsbediening, en u kunt deze ook niet instellen, hierbij is dus alleen stap 1, 3, en 4 mogelijk.

Funce: Ontvochgen

Zorg ervoor dat de unit ingeschakeld is en dat er spanning is.

Er gaat een lampje op de binnenunit knipperen op het moment dat de airco spanning hee.

1. Druk op de MODE knop om de ontvochgingsfunce te selecteren.
2. Druk op de TEMP ▲ ▼ knop om de gewenste temperatuur in te stellen.

De temperatuur kan ingesteld worden vanaf 17°C tot 30°C.

1. Druk op de ON/OFF knop om de airco te starten.

- In de ontvochging modus kunt u de venlator snelheid niet aanpassen. Het is al automasch aangepast.

Timer bediening

Auto-on me instellen

1. Druk op de TIMER ON knop. Op de afstandsbediening ziet u nu TIMER ON staan, de laatste ingestelde Auto-on me en het H icon ziet u ook op de display. Zodra u deze iconen ziet kunt u de Auto-on me starten.
2. Druk nogmaals op de TIMER ON knop om de gewenste Auto-on time in te stellen. Met elke druk op de knop verhoogd de jd met 30min tot maximaal 10uur, daarna verhoogd de jd met 1uur tot 24uur.
3. Nadat de TIMER ON is ingesteld duurt het even totdat de afstandsbediening het signaal naar de binnenunit verstuurd, zodra het H icoon verdwijnt op uw display en de ingestelde temperatuur zichtbaar wordt is alles ingesteld.

Auto-o me instellen

1. Druk op de TIMER OFF knop. Op de afstandsbediening ziet u nu TIMER OFF staan, de laatste ingestelde Auto-o me en het H icoon ziet u ook op de display. Zodra u deze iconen ziet kunt u de Auto-o me stoppen.
2. Druk nogmaals op de TIMER OFF knop om de gewenste Auto-o time in te stellen. Met elke druk op de knop verhoogd de jd met 30min tot maximaal 10uur, daarna verhoogd de jd met 1uur tot 24uur.
3. Nadat de TIMER OFF is ingesteld duurt het even totdat de afstandsbediening het signaal naar de binnenunit verstuurd, zodra het H icoon verdwijnt op uw display en de ingestelde temperatuur zichtbaar wordt is alles ingesteld.

!! Aene !!

• Als u de mer instelt zal de afstandsbediening automasch de ingestelde jd doorgeven aan de binnenunit. Houd er dus rekening mee dat de afstandsbediening in de buurt van de binnenunit ligt zodat deze aljd het signaal kan doorgeven.
• De tijdsinstelling op de afstandsbediening voor de Timer funce gaat als volgt: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 en 24.

Voorbeeld Timer instelling

- De TIMER ON funce is gemakkelijk wanneer u wenst dat de airco automasch gaat starten op de ingestelde temperatuur, zodat het aangenaam is als u thuis komt.

Voorbeeld

De airco laten starten na 6uur:

1. Druk op de TIMER ON knop, de laatst ingestelde jd en het icoon H zullen zichtbaar worden op de display.
2. Druk op de TIMER ON knop net zolang totdat er "6.0H" op de display staat.
3. Wacht 3sec en u zult op de display terug de temperatuur zien. De TIMER ON staat nu ingesteld en de funce is geacveerd.

TIMER OFF

(Auto-o funce)

- De TIMER OFF funce is makkelijk wanneer u wilt dat de airco automasch uitschakelt wanneer u naar bed gaat.

Voorbeeld

De airco stoppen achter 10uur:

1. Druk op de TIMER OFF knop, de laatst ingestelde tijd en het icoon H zullen zichtbaar worden op de display.
2. Druk op de TIMER OFF knop net zolang totdat er "10H" op de display staat.
3. Wacht 3sec en u zult op de display terug de temperatuur zien. De TIMER OFF staat nu ingesteld en de funce is geacveerd.

GECOMBINEERDE TIMER

(ON en OFF mer tegelijk instellen)

Deze funce is makkelijk wanneer u wilt dat de airco automasch uitschakelt wanneer u naar bed gaat en automasch terug opstart wanneer u s'morgens opstaat of wanneer u weer thuis komt.

Voorbeeld:

De airco stoppen achter 2uur en terug opstarten na 10uur:

1. Druk op de TIMER OFF knop.
2. Druk nogmaals op de TIMER OFF knop totdat er 2.0H op de display staat.
3. Druk op de TIMER ON knop.
4. Druk nogmaals op de TIMER ON knop totdat er 10H op de display staat.
5. Wacht 3sec en u zult op de display terug de temperatuur zien. De TIMER ON OFF staat nu ingesteld en de funce is geacveerd.

Deze funce is makkelijk wanneer u wilt dat de airco automasch start als u opstaat en automasch uitschakelt wanneer u naar bed gaat.

Voorbeeld

De airco starten na 2uur en terug stoppen na 5uur:

1. Druk op de TIMER ON knop

2. Druk nogmaals op de TIMER ON knop totdat er 2.0H op de display staat.

3. Druk op de TIMER OFF knop

4. Druk nogmaals op de TIMER OFF knop totdat er 5.0H op de display staat.

5. Wacht 3sec en u zult op de display terug de temperatuur zien. De TIMER ON OFF staat nu ingesteld en de funce is geacveerd.

Afstandsbediening gebruiken

Locae van de afstandsbediening

- U kunt de unit met de afstandsbediening bedienen binnen een bereik van 8mtr, richt de afstandsbediening naar de binnenunit en u hoort een piepje bij elke knop die u indrukt te bevesging.

!! ATTENTIE !!

• De binnenunit zal niet reageren als deuren of gordijnen het signaal van de afstandsbediening naar de binnenunit toe blokkeren.
• Houd de afstandsbediening weg van water, deze mag ook niet blootgesteld worden aan direct zonlicht of hie.
• Als de infrarood ontvanger op de binnenunit aljd is blootgesteld aan direct zonlicht kan het zijn dat deze na een jdje niet meer goed werkt. Probeer dit direct zonlicht te beperken door gordijnen voor u raam te plaatsen.
• Als er andere elektrische toestellen reageren op uw afstandsbediening, verplaats deze of neem contact op met uw verkoper.
• Laat de afstandsbediening niet vallen, ga er voorzichg mee om.
• Plaats geen zware voorwerpen op de afstandsbediening, ga er niet op staan.

Gebruik van de afstandsbedieningshouder (ope)

• U kunt de afstandsbediening ook aan de muur bevesgen met de daarvoor bijgeleverde houder.
• Controleer eerst het signaal tussen afstandsbediening en binnenunit voordat u de houder op de muur vastmaakt.
• Houder is makkelijk te bevesgen met de bijgeleverde schroeven (2 stuks).
• Door de afstandsbediening naar boven of naar beneden te schuiven kunt u hem makkelijk uit en in de houder plaatsen.

Baerijen vervangen

Wanneer de baerijen vervangen?

• Als u geen piep hoort wanneer u de afstandsbediening bedient.
• Als u display niet meer goed zichtbaar is.

Voor de afstandsbediening hebt u 2 x AAA nodig.

Deze kunt u aan de achterzijde van de afstandsbediening plaatsen.

1. Verwijder het klepje aan de achterzijde van de afstandsbediening.
2. Verwijder de oude baerijen en plaats de nieuwe, let er op dat u de + en de - op de juiste plaats zet.
3. Bevesg het klepje terug.

Noe:

• Zodra u de baerijen uit uw afstandsbediening haalt zullen alle persoonlijke instellingen verwijderd worden.
• Zodra u de nieuwe baerijen in de afstandsbediening steekt zult u alle persoonlijke instellingen opnieuw moeten instellen.

!! ATTENTIE !!

• Mix geen oude en nieuwe baerijen door elkaar. Gebruik ook geen baerijen van verschillende merken.
• Haal de baerijen uit uw afstandsbediening als u deze voor langere jd (maanden) niet gaat gebruiken.
• Lever uw gebruikte baerijen in bij de daarvoor bestemde inzamelpunten.
