BHG900SS - Fornuis BAUMATIC - Gratis gebruiksaanwijzing en handleiding

Type product	Vrijstaand fornuis
Merk	Baumatic
Model	BHG900SS
Kookplaat type	Gas
Aantal gaspitten	5
Oven type	Elektrische heteluchtoven
Energietoevoer	Gas en elektriciteit
Breedte	90 cm
Diepte	60 cm
Hoogte	85-90 cm
Gewicht	Ongeveer 60 kg
Oven inhoud	70 liter
Oven functies	Hetelucht, boven- en onderwarmte, grill
Vlambeveiliging	Ja, op alle gaspitten
Kinderbeveiliging	Ja, deurklem en toetsenblokkering
Koeldeur	Ja, dubbelglas
Onderhoud en reiniging	Vochtige doek, geen schurende middelen; oven met pyrolyse of stoomreiniging (niet van toepassing)
Reserveonderdelen	Verkrijgbaar via Baumatic of erkende dealers
Repareerbaarheid	Reparaties door erkende monteur
Garantie	2 jaar fabrieksgarantie

Veelgestelde vragen - BHG900SS BAUMATIC

Hoe sluit ik het fornuis aan op gas en elektriciteit?

Het fornuis moet worden aangesloten door een erkende installateur. De gasaansluiting is voor aardgas (G20/G25) en de elektrische aansluiting is 230V/16A. Zie de installatiehandleiding voor details.

Hoe schakel ik de kinderbeveiliging in?

Houd de toets 'Kinderslot' of een combinatie van knoppen gedurende 3 seconden ingedrukt tot een pieptoon klinkt. Raadpleeg de gebruiksaanwijzing voor exacte stappen.

Wat moet ik doen als een gaspit niet ontsteekt?

Controleer of de gasfles of hoofdkraan open is. Reinig de ontstekingsbougie en de branderkop. Als het probleem aanhoudt, neem contact op met een monteur.

Kan ik de oven gebruiken als de grill aan staat?

Nee, de grill en ovenfuncties zijn apart. Selecteer de gewenste functie met de functiekeuzeknop. Grill is alleen voor de bovenste zone.

Hoe reinig ik de oven het beste?

Maak de oven schoon met een vochtige doek en mild schoonmaakmiddel. Gebruik geen schuursponsen of agressieve chemicaliën. Voor hardnekkig vuil kunt u een ovenreiniger gebruiken.

Wat is de maximale belasting van de kookplaat?

De kookplaat is ontworpen voor normaal huishoudelijk gebruik. Gebruik pannen met een diameter van 10-28 cm. Overbelasting kan de vlambeveiliging activeren.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit. Draai de lampkap los en vervang de lamp (G9, 25W, 300°C bestendig). Vervang de kap en zet de stroom weer aan.

Kan ik zelf het fornuis repareren?

Het wordt afgeraden om zelf reparaties uit te voeren aan gas- of elektrische componenten. Neem contact op met een erkende monteur voor reparatie of onderdelen.

Wat is de garantieperiode en hoe claim ik garantie?

Het fornuis heeft 2 jaar fabrieksgarantie. Bewaar het aankoopbewijs en neem contact op met Baumatic of uw dealer voor garantieclaims.

Hoe stel ik de tijd in op de oven?

Druk op de kloktoets en stel de tijd in met de +/- knoppen. Bevestig met de kloktoets. Zie de handleiding voor programmeerfuncties.

GEBRUIKSAANWIJZING BHG900SS BAUMATIC

Gebruiksaanwijzing voor uw Baumatic

BHG604SS/ W-BX 60 cm 4 branders gaskookplaat

BHG610SS/ BL-BX 60 cm 4 branders gaskookplaat

BHG700SS-BX 75 cm 5 branders gaskookplaat

BHG900SS-BX 90 cm 5 branders gaskookplaat

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

GS 27/06/11

Inhoud

Informatie	milieu							4
Belangrijke	veiligheidsinformatie							5 – 7
Specificaties								8 – 13
BHG604SS/W-BX								8
BHG610SS/BL-BX								9
BHG700SS-BX								10
BHG900SS-BX								11
Electrische	gegevens							12
G	a	s	g	e	g	e	v	e n s
Gas kookplaat layout						12	-	13

Gebruik

van

uw

kookplaat

14 - 1

V

o

o

r

e

e

r

s

t

e

g

e

A

a

n

z

e

t

t

e

n

k

o

o

k

Automatische ontsteking met veiligheidssysteem

14 – 15

Energie

bespaar

tips

15

R

e

i

n

i

g

e

n

R

e

i

n

i

g

e

n

k

o

o

k

p

N

a

e

l

k

g

e

b

r

u

i

k

Reinigen

branders

16

-

17

Onderhoud

gietijzeren

pan

dragers

17

l

n

s

t

a

l

l

a

t

i

e

P

o

s

i

t

i

e

U

i

t

p

a

k

k

e

n

a

p

p

a

Installatie

apparaat

19

-

22

G

a

s

c

o

n

n

e

c

t

i

e

Ventilatie

benodigdheden

23

Gas Veiligheid (Installatie en Gebruik)

24

Gas Wijzigen (Conversie naar LPG)

25 - 26

Bijstellen

minimale

gasstroom

taps

26

Onderhoud

gasknop

27

Electrische

connectie

28

V

e

r

w

i

s

s

e

l

e

n

h

o

Mijn apparaat werkt niet correct

29

C

o

n

t

a

c

t

g

e

g

e

v

e

Opmerking: Voordat u een oud apparaat weggooit, schakel het apparaat en de stroomtoevoer uit. Snijd de stekker van de stroomkabel. Verwijder de kabel tot achter het apparaat om misbruik te voorkomen, dit moet gedaan worden door een competent persoon.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze

Belangrijke veiligheidsinformatie

Uw veiligheid is zeer belangrijk voor Baumatic. Lees daarom deze instructies zorgvuldig door voordat u het apparaat gaat installeren of gebruiken. Als u onzeker bent over deze gebruiksaanwijzingen, neem dan contact op met Baumatic Customer Services.

Algmene informatie

• Dit apparaat is ontworpen voor huishoudelijk gebruik en voor het koken en bakken van gerechten.
  o BELANGRIJK: Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.
• Bepaalde types vinyl of laminaat zijn erg gevoelig voor schade of verkleuring veroorzaakt door temperaturen die onder bovenstaande richtlijn liggen.
• Schade die veroorzaakt wordt door het apparaat niet volgens bovenstaande richtlijn te installeren de verantwoordelijkheid van de eigenaar.
  o Garantie op dit apparaat zijn voor elektrische en mechanische defecten zoals beschreven in de garantie voorwaarden van Baumatic.
• Het gebruik van dit apparaat voor andere doeleinden of in andere omgevingen niet beschreven in deze gebruiksaanwijzing en zonder toestemming van Baumatic Ltd maakt uw garantie ongeldig.
• Gebruik dit apparaat nooit om er voorwerpen op te zetten of om het apparaat te gebruiken als een werkplek.
• Het is niet toegestaan om modificaties aan dit apparaat uit te voeren.
• Plaats nooit vlambare materialen of vloeistoffen dischtbij op of het apparaat. Bepaalde voorwerpen gemaakt van aluminium, plastic of clingfilm mogen niet met het apparaat in aanraking komen.
• Reparaties mogen alleen worden uitgevoerd door monteurs van Baumatic of geauthoriseerde monteurs.

Kinder Veiligheid

○ Baumatic adviseerd dat babies en kleine kinderen het apparaat nooit aanraken of erbij in de buurt komen.
- Mochten kleine kinderen zich in de keuken bevinden, houdt u deze dan altijd onder supervisie.

Algemene Veiligheid

√ Dit apparaat moet worden geinstalleerd en aangesloten worden door een gekwalificeerd persoon.
- Controleer dat de unit waar u het apparaat gaat inbouwen voldoet aan de relevante richtlijnen.

Gedurende gebruik

√ Verwijder alle beschermfolie en stickers van het apparaat voordat u deze voor de eerste keer gebruikt.
Wees altijd voorzichtig als u het apparaat gebruikt en voorkom brandwonden.
○ Laat de stroomkabel nooit in contact komen met de hete plaat of heet kookgerei.
- Als vet en olie oververhit raken kunnen deze zeer snel vlam vatten. Laat daarom dit apparaat nooit alleen als u met vet of olie kookt.
- Schakel het apparaat altijd uit na elk gebruik.

Reinigen

o Reining de plaat regelmatig.

o BELANGRIJK: Voordat u begint met reinigingswerkzaamheden, schakel de stroomtoevoer uit en controleer dat het apparaat voldoende is afgekoeld.

- Wees voorzichtig als u het apparaat reinigt volgens de aanwijzingen.

- Gebruik nooit een stoom reiniger of hogedruk reiniger om dit apparaat te reinigen.

Installatie

Dit apparaat moet correct worden geïnstalleerd door een gekwalificeerd persoon en uitsluitend volgens deze instructies.

○ Baumatic Ltd. Kan geen verantwoordelijkheid nemen voor schade of persoonlijke verwondingen, aan een persoon of eigendom dat het gevolg is van het niet correct installeren van dit apparaat.

- Als dit apparaat in een caravan of camper gebruikt wordt, moeten de N721 richtlijnen gevolgd worden.

○ Baumatic Ltd. Raadt aan om dit apparaat niet op boten te installeren.

Dit toestel is in overeenstemming met de vereisten van de EG richtlijn.

- 2006/95/CE Algemeen reglement / Laagspanning

- 2009/142/CE Met betrekking tot gastoestellen

- 1935/2004/CE 90/128/EEC Dit apparaat is geschikt om in contact komen met voedsel

- 2004/108/CE Elektromagnetische compatibiliteit

Specifications

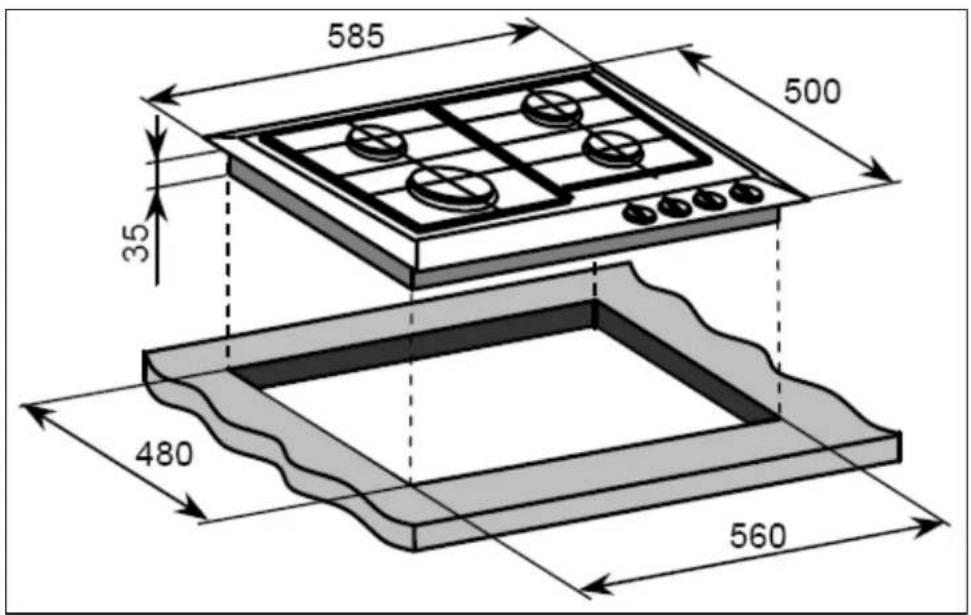

BHG604SS/ W-BX

585 500 35 480 560

Afmetingen apparaat: Afmetingen inbouw:

Diepte:	500	mm
Breedte:	585	mm
Hoogte:	35 mm

Diepte:	480	mm
Breedte:	560	mm

○ 1 x 3.00 kW snelle brander
○ 2 x 1.75 kW semi-snelle brander
○ 1 x 1.00 kW hulp brander
o Controle knoppen aan de voorkant
○ Automatische ontsteking
- Enamellen pannnen dragers
- Veiligheidssysteem voor weigeren vlam op elke brander

Standaard accessoires:

○ LPG ombouw kit

BHG610SS/ BL-BX

585 500 35 480 560

Afmetingen apparaat: Afmetingen inbouw:

Diepte: 500 mm Breedte: 585 mm

Diepte: 480 mm Breedte: 560 mm

Hoogte: 35 mm

o Controle knoppen aan de voorkant
○ Automatische ontsteking
o Gietijzeren pannnen dragers
- Veiligheidssysteem voor weigeren vlam op elke brander

Afmetingen apparaat: Afmetingen inbouw:

Diepte: 500 mm Breedte: 740 mm

Diepte: 480 mm Breedte: 560 mm

Hoogte: 35 mm

• 1 x 3.00 kW snelle brander
• 1 x 3.80 kW driedubbele kroon (wok) brander
  ○ 2 x 1.75 kW semi-snelle brander
  ○ 1 x 1.00 kW hulp brander
  o Controle knoppen aan de voorkant
  ○ Automatische ontsteking
  o Gietijzeren pannnen dragers
• Veiligheidssysteem voor weigeren vlam op elke brander

Standaard accessoires:

o LPG ombouw kit
- Wok stand

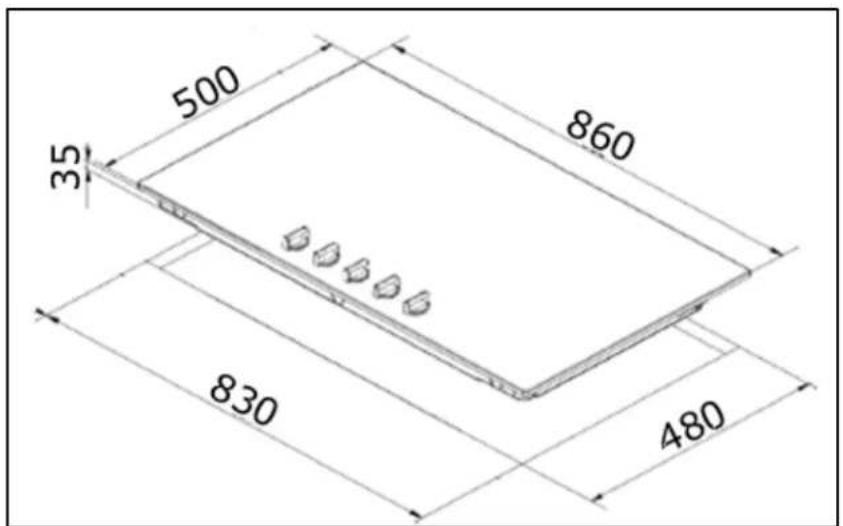

BHG900SS-BX

35 500 860 830 480

Afmetingen apparaat: Afmetingen inbouw:

Diepte:	500	mm
Breedte:	860	mm
Hoogte:	35 mm

Diepte:	480	mm
Breedte:	830	mm

○ 1 x 3.00 kW snelle brander
o 1 x 3.80 kW driedubbele kroon (wok) brander
○ 2 x 1.75 kW semi-snelle brander
○ 1 x 1.00 kW hulp brander
o Controle knoppen aan de voorkant
○ Automatische ontsteking
o Gietijzeren pannnen dragers
- Veiligheidssysteem voor weigeren vlam op elke brander

Standaard accessoires:

o LPG ombouw kit
- Wok stand

Electrische gegevens

Netvoeding: 220 - 240 Vac 50 - 60 Hz

Voeding connectie: 3 A

Aansluitwaarde: 0.006 kW

Hoofd voedingskabel: 3 core x 0.75mm² (Type RR-F gemarkeerd)

Gas gegevens

Connectie: Rp 12 (ISO R7)

Type: Natuurlijk Gas G25 (25 mbar)

Alternatief LPG G30/G31 (28-30/37 mbar)

Voor toekomstige referentie noteer de volgende informatie welke u kunt vinden op het waarde plaatje; dit bevindt zich onder uw apparaat en op uw factuur.

Model Nummer

Serie Nummer

Datum van aankoop ....

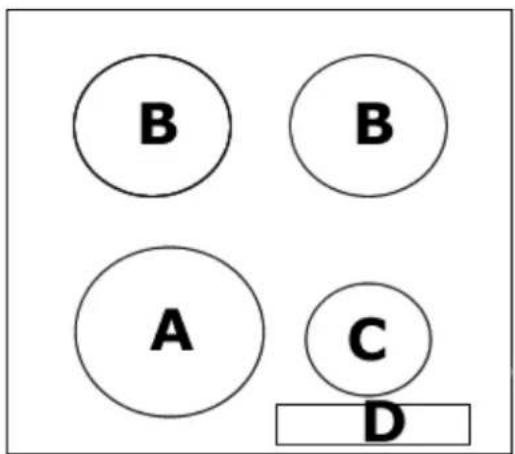

Gas kookplaat layout

BHG604SS/ W-BX

B B A C D

A = 3.00 kW snelle brander

B = 1.75 kW semi-snelle brander

Gebruik van uw gas kookplaat

Voor eerste gebruik

BELANGRI JK: Reinig het oppervlak van de plaat (zie hoofdstuk "Reiniging en onderhoud").

Aanzetten van de kookplaat

De volgende symbolen verschijnen op het controle paneel, naast de controle knop:

● = gas uit

Grote vlam: maximale stand

Kleine vlam: minimale stand

• De minimale stand bevindt zich aan het einde van de controle knop, tegen de klok in.
• Selecteer een positie tussen de maximale en minimale stand.
• Selecteer nooit een positie tussen de maximale stand en de "uit" positie.
• Het symbool op het controle paneel, naast de controle knop, laat zien welke gas brander in werking is.

Automatische ontsteking met veiligheidssysteem weigeren vlam

Dit apparaat is uitgerust met een veiligheidssyteem welke ervoor zorgt dat de gastoevoer naar de brander wordt gestopt mocht de vlam uitgaan.

Om de brander te ontsteken:

o Druk de controle knop in en draai deze, tegen de klok in, naar de maximale positie.
- Als u de knop ingedrukt houdt zal de automatische ontsteking gaan werken.

• Als de vlam op de brander werkt, houdt de knop voor nog een 20-tal seconden ingedrukt.
• Na deze 20 seconden kunt u de controle knop draaien naar de gewenste positie tussen het maximale en minimale symbool.
• Om de brander uit te zetten draait u de controle knop met de klok mee naar de "uit" positie.
• In het geval van een stroomstoring kan de brander worden aangezet met het gebruik van een lucifer.

Energie bespaar tips

	PANNEN BRANDERS
	Minimale diameter	Maximale diameter
Wok 220 mm	260 mm
Snel 180 mm	220 mm
Semi-snel 120 mm 200 mm
Hulp brander	80 mm 1	60 mm

- De diameter van de bodem van de pan moet overeenkomen met die van de brander.

○ Laat de vlam van de brander nooit voorbij de diameter van de pan komen.
o Gebruik alleen pannen met platte bodems.
o Waar mogelijk, gebruik altijd deksels op de pannen als u kookt.
o Kook groentes in zo weinig mogelijk water om kooktijd te reduceren.

BELANGRI JK: Zet de pan altijd in het midden van de brander en draai de handels zo dat de pan er niet per ongeluk kan worden afgestoten. Controleer ook dat de handels niet verhit kunnen raken door de brander.

Reinigen

Maak alleen schoon als het apparaat geheel is afgekoeld.

De stroomtoevoer van het apparaat moet uitgeschakeld zijn voordat u met schoonmaak werkzaamheden begint.

Cleaning the hob top

Reinigen bovenkant van de plaat

Resten van schoonmaakmiddelen die op de plaat blijven liggen zullen schade aan de plaat veroorzaken. Verwijder deze resten met een beetje warm water en wasmiddel.

Schuurmiddelen en scherpe voorwerpen veroorzaken schade aan de plaat. Reining de plaat met warm water en beetje wasmiddel.

Alhoewel het gemakkelijker is om sommige resten te verwijderen als het oppervlakte warm is, moet u goed uitkijken dat u zich niet verbrand!

Na elk gebruik

• Verwijder de drager en neem het apparaat af met een vochtige, zachte doek en warm water met een beetje zeep. Wring de doek uit voordat u het apparaat afneemt.
  o Droog het apparaat met een schone, zachte doek.
  o Wij raden aan om regelmatig een goede kwaliteit roestvrij stalen poleer middel te gebruiken op de roestvrijstalen onderdelen van dit apparaat.

Reinigen van de branders

Reinig de branders tenminste 1 x per week of vaker als deze vies worden.

o BELANGRIJK: Controleer dat het oppervlakte van het apparaat, de dragers en de branders voldoende zijn afgekoeld voor u deze aanraakt.
- Verwijder be branders door deze naar boven te trekken en vervolgens van de plaat te verwijderen.

○ Laat de branders voor 10 minuten weken in heet water en een beetje wasmiddel.
- Na het schoonmaken droog de branders zorgvuldig.
- Voordat u de branders terugplaatst, controleer dat spindop niet geblokkeerd is.
o BELANGRIJK: Zorg ervoor dat de branders in de originele positie worden teruggeplaatst.

Onderhoud roestvrijstalen dragers (BHG610SS/ BL-BX, BHG700SS-BX, BHG900SS-BX)

o BELANGRIJK: Controleer dat het oppervlakte van het apparaat en de dragers voldoende zijn afgekoeld voor u deze aanraakt.
- Neem de dragers af met een zachte, vochtige doek. Wring de doek eerst uit voordat u de dragers afneemt.
- Gebruik keukenrol om de dragers zorgvuldig te drogen.
- Om de kwaliteit van de dragers te behouden raden wij aan om deze na elke reinigingsbeurt in te wrijven met een beetje olijf olie.

Installatie

De installatie moet gedaan worden door een erkend installateur voor gas apparaten die voldoet aan het volgende:

o Gas Veiligheid Standaards (Installatie & Gebruik)
○ Baumatic Ltd Installatie Instructies.

Positie

Naastgelegen keukenmeubilair en alle materialen gebruikt voor de installatie moeten een temperatuur van tenminste 85°C boven de kamertemperatuur kunnen weerstaan als het apparaat in gebruik is.

- Dit apparaat kan worden geinstalleerd in een keuken, een keuken/eetkamer of een eenkamer appartement. BELANGRI JK: Installeer dit apparaat nooit in een badkamer.

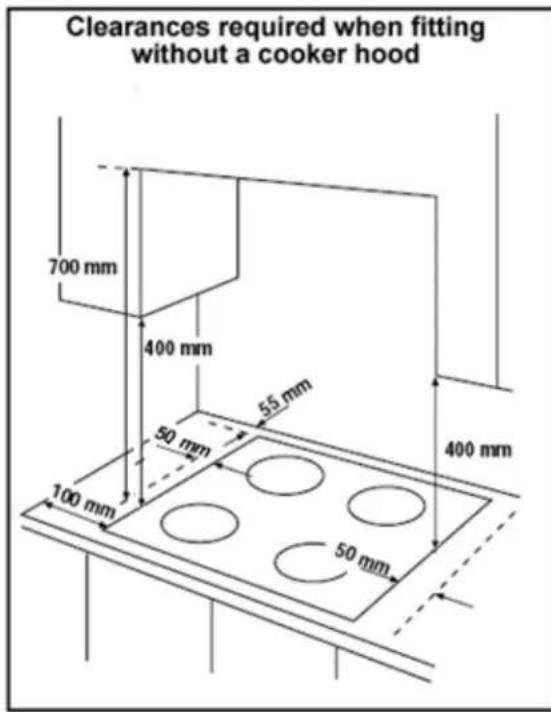

Dit apparaat is geklassificeerd in klasse 3 en moet daarom ingebouwd worden in een inbouw unit of een keukenblad van tenminste 600 mm waarbij de volgende afstanden geobserveerd worden d:

• De randen van de plaat moeten een minimale afstand van 55 mm hebben tussen de zijkanten of de achtermuur.
• 700 mm tussen de bovenkant van de plaat (inclusief de brander) en de onderkant van een horizontal oppervlak boven de plaat.
• 50 mm zone rondom het apparaat en tussen de bovenkant van de plaat en ontvlambare materialen.
• 50 mm clearance around the appliance and between the hob surface and any combustible materials.

Uitpakken van het apparaat

Als u het apparaat uitpakt controleer dan dat het volgende aanwezig is:

1 x Baumatic kookplaat

Pannen dragers

Branders

Gebruiksaanwijzing

Baumatic garantie kaart

Schroeven

Beugels

Afdek strip

LPG ombouw spindop

Wok drager (BHG610SS/ BL-BX, BHG700SS-BX, BHG900SS-BX)

Sticker voor het informatie plaatje op uw apparaat als u deze ombouwt voor gebruik met LPG.

Installatie apparaat

585 500 35 480 560

BHG604SS/ W-BX

BHG610SS/ BL-BX

740 500 35 480 560

BHG700SS-BX

35 500 860 830 480

BHG900SS-BX

○ Maak een gat in het keukenblad volgens de diagrammen op pag. 19 – 20.

All modellen

o BELANGRIJK: Er moet een ruimte van tenminste 25 mm aanwezig zijn tussen de onderkant van het apparaat en de bovenkant van aanwezige oppervlaktes.

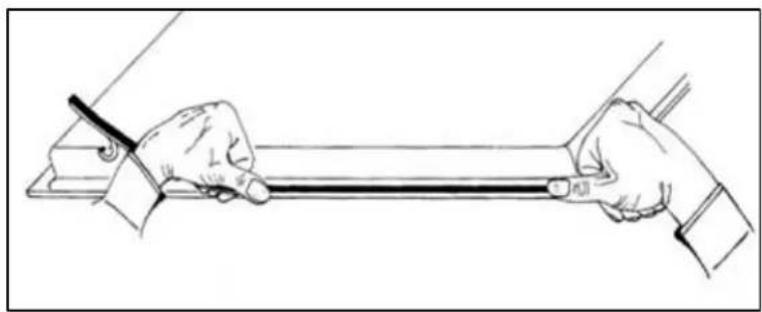

o Draai de plaat voorzichting om en leg deze op een zachte ondergrond.

- Plaats de afdicht strip (bijgevoegd, A) rond de rand van het apparaat.

o Verwijder de bescherming aan beide kanten.

○ Laat geen gaten in het afdichten en zorg ervoor dat de strip elkaar niet overlapt.

o BELANGRIJK: Gebruik geen kit om het apparaat in te sealen. Hierdoor wordt het moeilijk om de plaat later te verwijderen, vooral als er onderhoud nodig is.

(A) SEALING STRIP (C) SCREW (B) CLAMP

(A) Afdicht strip
(B) Beugel
(C) Schroef

• Plaats de beugel (B) over de gaten waar de schroeven in passen. Er zijn schroefgaten in elke hoek van de plaat. Draai voorzichtig een schroef (C) door een beugel (B) zodat de beugel bevestigt is aan de plaat, maar niet geheel vast zodat de positie nog veranderd kan worden.
  o Draai de kookplaat nu voorzichtig om en leg deze in de uitgezaagde ruimte.
• Plaats nu de beugels in de juiste positie aan de onderkant van de plaat. Draai vervolgens de schroeven (C) stevig vast.

Gas connectie

De installatie moet gedaan worden door een erkend installateur voor gas apparaten.

Belangrijke informatie

• Deze kookplaat werkt alleen op natuurlijk gas; geen andere types gas kunnen gebruikt worden zonder modificaties.
  ○ Aanpassingen aan het apparaat voor gebruik met LPG of andere gassen moeten worden uitgevoerd door een gekwalificeerd persoon. Voor meer informatie met betrekking tot het gebruik van andere typen gassen neem contact op met Baumatic Customer Care.
• Het niet correct installeren van dit apparaat volgens de voorschriften kan ertoe leiden dat de garantie van Baumatic vervalt.

Ventilatie benodigdheden

• De ruimte waar de plaat geinstalleerd wordt moet een luchttoevoer hebben die overeenkomt met BS 5440; deel 2
• De ruimte moet voorzien zijn van ramen die open kunnen; sommige ruimtes vereisen permanenete ventilatie.
• Als de ruimte een volume heeft tussen 5 en 10m^3 , moet er een lunchtventilatie van 50cm^2 aanwezig zijn tenzij er een deur aanwezig is die rechtstreeks naar buiten opend.
• Als de ruimte een volume heeft van minder dan 5m³, moet er een luchtventilatie van 100cm² aanwezig zijn.
• Als het apparaat in een ruimte wordt geinstalleerd met volume van meer dan 11m³ is er geen aparte lunchventilatie nodig.
• Zorg ervoor dat de ruimte waar het apparaat geinstalleerd wordt goed geventileerd is, behoud ventilatie gaten of installeer een ventilatie apparaat (zoals een afzuigkap).
  ○ Additionele ventilatie kan nodig zijn als het apparaat voor langere periodes gebruikt wordt. Open een raam of schakel een ventilatie apparaat in (daar waar aanwezig).
• De muren achter en dichtbij het apparaat moeten bestend zijn tegen hitte, stoom en condensatie.
• Vergeet niet dat de hoeveelheid lucht die nodig is voor ontbranding niet minder mag zijn dan 2m³/u voor elke kW vermogen (Totaal vermogen in kW vindt u op het informatie plaatje van het apparaat).

Gas Veiligheid (Installatie and Gebruik)

BELANGRIJK: Het apparaat moet worden aangesloten aan de gastoevoer door gebruik van een 12 " BSP Elleboog, ring, koperen pijp en een isolatie kraan in een gemakkelijk te bereiken positie.

Aansluiting moet geschieden door een gekwalificeerd persoon.

o Draai de elleboog stevig vast op de gas connectie.

- De elleboog MOET naar beneden wijzen.

o Laat de gasdruk controleren alvorens u het apparaat gebruikt.

Gas wijziging (Conversie naar LPG)

Aansluiting moet geschieden door een gekwalificeerd persoon.

BELANGRIJK: Verwijder altijd eerst de stroomtoevoer naar het apparaat voordat u de injectoren verwisseld of de gastoevoer bijsteld.

- Verwijder de drager, brander en de vlamverspreider (A).

- Draai de injector (B) los en verwissel deze voor de juiste injector die bij het type gas hoort (zie onderstaand diagram).

DI AGRAM INJECTOREN
Type gas	Straalpijp mm	Branders	Vermogen (kW)
Natuurlijk	143	Wok	3.80 – 421 l/h
	130	Wok	3.30 – 366 l/h
	121	Snel	3.00 – 332 l/h
	94	Semi-snel	1.75 – 194 l/h
	72	Hulp	1.00 – 111 l/h
L.P.G.	98	Wok	3.80 – 276 g/h
	91	Wok	3.30 – 240 g/h
Butaan	85	Snel	3.00 – 218 g/h
Propaan	65	Semi-snel	1.75 – 127 g/h
	50	Hulp	1.00 – 73 g/h

o Plaats nu alles weer terug en zorg ervoor dat de vlamverspreider correct geplaatst wordt op de brander.

o BELANGRIJK: Bijstellen van de minimale stroom gas moet worden uitgevoerd voordat het apparaat weer gebruikt wordt.

Minimale gas stroom bijstellen voor de gas kraan.

Het werk moet worden uitgevoerd door een gekwalificeerd persoon.

BELANGRIJK: Verwijder altijd eerst de stroomtoevoer naar het apparaat voordat u de injectoren verwisseld of de gastoevoer bijsteld.

- Zet de brander aan en zet de controle knop op de minimum positie.

- Verwijder de knop van de kraan en plaats een kleine, platte schroevedraaier in het midden.

Maak de bijstel schroef losser om de gas stroom te vermeerderen of draai de bijstel schroef vaster om de gas stroom te verminderen.

- De bijstelling is correct uitgevoerd als de vlam een lengte heeft van ongeveer 3 - 4 mm.

- Voor butaan/propaan gas moet de bijstel schroef geheel vastgedraaid zijn.

o Plaats de knop terug op de kraan.

o Controleer dat de vlam niet uitgaat als u van de maximale naar de minimale positie draait. Gebeurt dit wel dan is een verdure aanpassing noodzakelijk.

o Herhaal bovenstaande stappen voor elke brander.

Gas knop onderhoud

Het werk moet worden uitgevoerd door een gekwalificeerd persoon.

BELANGRIJK: Voordat u onderhoud aan het apparaat uitvoert, zorg ervoor dat de stroom- en gastoevoer naar het apparaat zijn afgesloten.

Als een gasknop moeilijk te draaien is, volg dan onderstaande stappen:

o Verwijder de knop, drager, brander en de schroeven en beugels.

- Neem de kookplaat uit het keukenblad en verwijder de beschermkap aan de onderkant.

o Maak de connecties die de knop op zijn plaats houdt los. Reinig vervolgens de knop en de pilon met een vochtige doek en oplosmiddel.

- Smeer vervolgens de pilon in met een beetje vet geschikt voor hoge temperaturen en plaats de knop weer terug. Draai de knop nu enkele malen heen en weer.

- Verwijder nu de knop en veeg vetresten weg. Controleer dat de gas openingen niet geblokkeerd worden door het vet.

- Plaats nu alle onderdelen weer terug en installer de plaat in positie.

Als het nodig is om een knop te vervangen volg dan onderstaande stappen:

- Verwijder de knop, drager, brander en de schroeven en beugels.

- Neem de kookplaat uit het keukenblad en verwijder de beschermkap aan de onderkant.

o Maak de connecties die de knop op zijn plaats houdt los.

o Koppel de gaspijp los van de gastoevoer.

- Als u een nieuwe knop installeert moet u ook een nieuwe packing gebruiken.

- Sluit vervolgens alles weer aan en test het apparaat.

Electrische aansluiting

Het werk moet worden uitgevoerd door een gekwalificeerd persoon.

Voordat u het apparaat aansluit, controleer dat de netspanning op het waarde plaatje overeenkomt met de netspanning in uw huis.

○ Kabel type: H05 RRF 3 core x 0.75 mm³ (Type RR-F gemarkeerd).
- De kabel is bij dit apparaat geleverd.

Verwisselen hoofdkabel

Als de kabel beschadigt raakt moet deze door een goed type vervangen worden. Deze zijn verkrijgbaar via Baumatic.

Verwissel de kabel door onderstaande instructies te volgen:

• Schakel de stroomtoevoer van het apparaat uit.
• Open de stroomterminal aan de onderkant van de plaat.
• Open de terminal door de schroeven te verwijderen.
  o Verwissel de kabel met een van dezelfde lengte en specificaties.
• De “groen-gele” aarde draad moet aan de terminal aangesloten worden. Deze moet 10mm langer zijn dan de live en neutrale draden.
• De "blauwe" neutrale draad moet worden aangesloten op de terminal (N) – De live draad moet aangesloten worden op de terminal (L).

BELANGRIJK: Als u vermoedt dat uw apparaat niet correct functioneert, verwijder dan de stroomtoevoer en neem contact op met Baumatic Customer Care.

PROBEER NOOI T ZELF HET APPARAAT TE REPAREREN!

Mocht een monteur gevraagd worden om het apparaat te repareren terwijl het apparaat nog onder garantie is en de monteur vindt dat het probleem niet veroorzaakt is door een fout van het apparaat, dan kunt u de kosten voor de monteur in rekening gebracht krijgen.

Het apparaat moet toegankelijk wezen voor een monteur om reparaties uit te voeren. Als uw apparaat zodanig geïnstalleerd is dat de monteur schade voorziet aan het apparaat of uw keuken, dan zal de monteur de reparatie niet uitvoeren.

Dit is inclusief situaties waarbij het apparaat is ingetegeld, met kit afgewerkt, of met plinten aan de voorkant is afgewerkt. Ook als de installatie niet is geschied volgens de instructies van Baumatic Ltd.

Wij verwijzen u naar de garantie voorwaarden welke u vindt op de garantie kaart bij dit apparaat.

BELANGRIJK: Baumatic Ltd. opereert een continu proces om apparatuur te verbeteren en behoudt het recht om producten te modificeren zonder aankondiging.
