Type product	Passieve infrarood (PIR) detector
Afmetingen (h x b x d)	62 x 137 x 42 mm
Gewicht	100 g
Voeding	12 VDC
Stroomverbruik (stand-by)	8 mA
Stroomverbruik (max)	23 mA
Detectiebereik (op 2,4 m hoogte)	15 m x 20 m, 90°
Detectiesnelheid	0,3...3 m/s
Uitgangen	Alarm (NC relais, 40 mA / 24 VDC), sabotage (NC, 100 mA / 30 VDC)
Ingebouwde EOL-weerstanden	2 x 1,1 kΩ
LED-indicatie	Instelbare kleur (4 kleuren), op afstand in-/uitschakelbaar
Alarmtijd	2 seconden
Opwarmtijd	30 seconden
Beveiligingsklasse	Grade 2 (EN 50131-2-2)
Milieuklasse	II (EN 50130-5)
Bedrijfstemperatuur	-10°C tot +55°C
Maximale luchtvochtigheid	93±3%
Garantie	5 jaar vanaf productiedatum
Onderhoud	Regelmatig stofvrij maken met een droge doek. Gebruik geen oplosmiddelen.
Vervangbare onderdelen	Lens (gordijn of long-beam), beugel (BRACKET D)

Veelgestelde vragen - SLIM-PIR Satel

Hoe stel ik de LED-kleur in voor alarm?

Schakel de stroom uit, plaats een jumper op de LED-pinnen, schakel de stroom in, verwijder de jumper binnen 10 seconden, draai aan de potentiometer om de gewenste kleur te selecteren (rood, groen, blauw, oranje), plaats de jumper terug om op te slaan.

Wat betekent knipperend rood?

Het knipperen gedurende 30 seconden na inschakelen geeft aan dat de detector aan het opwarmen is. Na deze periode stopt het knipperen.

Hoe sluit ik de detector aan op een alarmsysteem?

De detector heeft aansluitingen voor alarm (NC), sabotage (NC), LED en voeding (+12V). Gebruik de ingebouwde EOL-weerstanden (2 x 1,1 kΩ) indien nodig. Raadpleeg de handleiding voor specifieke aansluitschema's.

Wat is het detectiebereik van de SLIM-PIR?

Bij installatie op 2,4 m hoogte heeft de detector een bereik van 15 m x 20 m met een openingshoek van 90°.

Kan ik de lens vervangen door een ander type?

Ja, de groothoeklens kan worden vervangen door een gordijnlens (CT) of long-beam lens (LR). Gebruik hiervoor de bijbehorende kapjes.

Hoe voer ik een looptest uit?

Zorg dat de LED is ingeschakeld (jumper op LED-pinnen). Schakel de stroom in, wacht tot het knipperen stopt (30 s). Loop door het detectiegebied; de LED moet 2 seconden oplichten bij detectie.

Wat is de voedingsspanning van de detector?

De detector werkt op 12 VDC. Het stand-by verbruik is 8 mA, maximaal 23 mA.

Hoe schakel ik de LED op afstand in/uit?

Sluit de LED-aansluiting aan op de common ground om de LED in te schakelen, of verbreek de verbinding om uit te schakelen. Dit kan bijvoorbeeld met een geprogrammeerde OC-uitgang van een INTEGRA-systeem.

Wat is de garantieperiode?

Satel biedt 5 jaar garantie vanaf productiedatum.

Waar moet ik de detector installeren voor optimale prestaties?

Installeer de detector op de aanbevolen hoogte van 2,4 m, niet buiten, niet in direct zonlicht, en niet gericht op ventilatie, airco of verwarming. Test het dekkingsgebied.

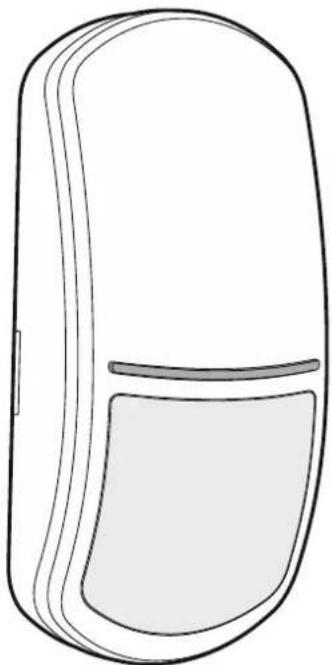

GEBRUIKSAANWIJZING SLIM-PIR Satel

Digitale passief infrarood detector

CE

Firmware versie 1.00 slim-pir_nl 01/20

Het apparaat dient door gekwalificeerd personeel geïnstalleerd te worden.

Voorafgaand aan de installatie, lees aandachtig deze handleiding door.

Uw rechten op garantie vervallen indien u wijzigingen, modificaties of reparaties uitvoert welke niet door de fabrikant zijn goedgekeurd.

SATEL streeft ernaar de kwaliteit van haar producten voortdurend te verbeteren, wat kan resulteren in wijzigingen van de technische specificaties en software. De actuele informatie over de aangebrachte wijzigingen is beschikbaar op de website.

Bezoek ons op:

http://www.satel.eu

De verklaring van overeenstemming kan worden geraadpleegd op www.satel.eu/ce

De volgende symbolen kunnen in deze handleiding gebruikt worden:

- opmerking,

- waarschuwing.

INHOUD

1. Eigenschappen....2
2. Beschrijving 2
   Supervisie opties 2
   LED indicatie 2
3. Print 3
4. Selecteer de installatie locatie .... 4
5. Installatie 4
6. De LED indicatie configureren 7
7. Opstarten en uitvoeren looptest....7
8. Specificaties ....8

De SLIM PIR detector kan beweging detecteren in een beveiligd gebied. Deze handleiding heeft betrekking op detectoren met elektronische versie F.

1. Eigenschappen

• Bewegingsdetectie via een passief infrarood detector (PIR).
• Instelbare detectie gevoeligheid.
  • Digitale bewegingsdetectie algoritme.
  • Digitale temperatuur compensatie.
• Groothoek lens speciaal ontworpen voor de SLIM detectoren.
• De mogelijkheid om de lens te vervangen door een gordijn of een long-beam lens.
• Ingebouwde end-of-line weerstanden (2EOL: 2 x 1.1 kΩ).
• LED indicatie.
• Selecteerbare LED kleur voor alarmindicatie (4 kleuren beschikbaar).
  • LED op afstand in/uit te schakelen.
• Controle op het bewegingsdetectie systeem en voedingsspanning.
• Sabotage bescherming tegen het openen van de behuizing.

2. Beschrijving

De detector zal een alarm melden als de infrarood detector (PIR) beweging detecteert.

Supervisie opties

Indien het voltage voor meer dan 2 seconden onder de 9 V (± 5%) komt of er is een bewegingsdetectie systeem storing, dan zal de detector een storing signaleren. De storing wordt weergegeven door activering van de alarm uitgang en via de LED indicatie. De storing signalering zal aanhouden zolang de storing bestaat.

LED indicatie

De LED geeft het volgende aan:

• opwarmen – knippert rood voor ongeveer 30 seconden;
• alarm – AAN voor 2 seconden (standaard kleur: blauw);
• storing – continu AAN voor de duur van de storing (dezelfde kleur als bij een alarm).

U kunt de kleur wijzigen om een alarm / storing aan te geven (zie "De LED indicatie configureren").

De LED activeren met de jumper

Als u een jumper over de LED-pinnen plaatst, wordt de LED ingeschakeld, d.w.z. deze geeft de hierboven beschreven gebeurtenissen aan (de LED kan niet op afstand worden in- / uitgeschakeld). Als u geen jumper over de pinnen plaatst, wordt de LED uitgeschakeld, maar kan deze op afstand worden in- / uitgeschakeld.

De LED op afstand in- / uitschakelen.

De LED aansluiting kunt u aansluiten om de LED op afstand in/uit te schakelen. Wanneer de aansluiting verbonden is met de common ground, is de LED ingeschakeld. Wanneer de aansluiting verbroken is van de common ground, is de LED uitgeschakeld.

Als de detector wordt gebruikt in het INTEGRA / INTEGRA Plus alarmsysteem, kunt u op de aansluiting een geprogrammeerde uitgang van het type OC aansluiten, bijv. als "Zone test status" of "Maak/Breek".

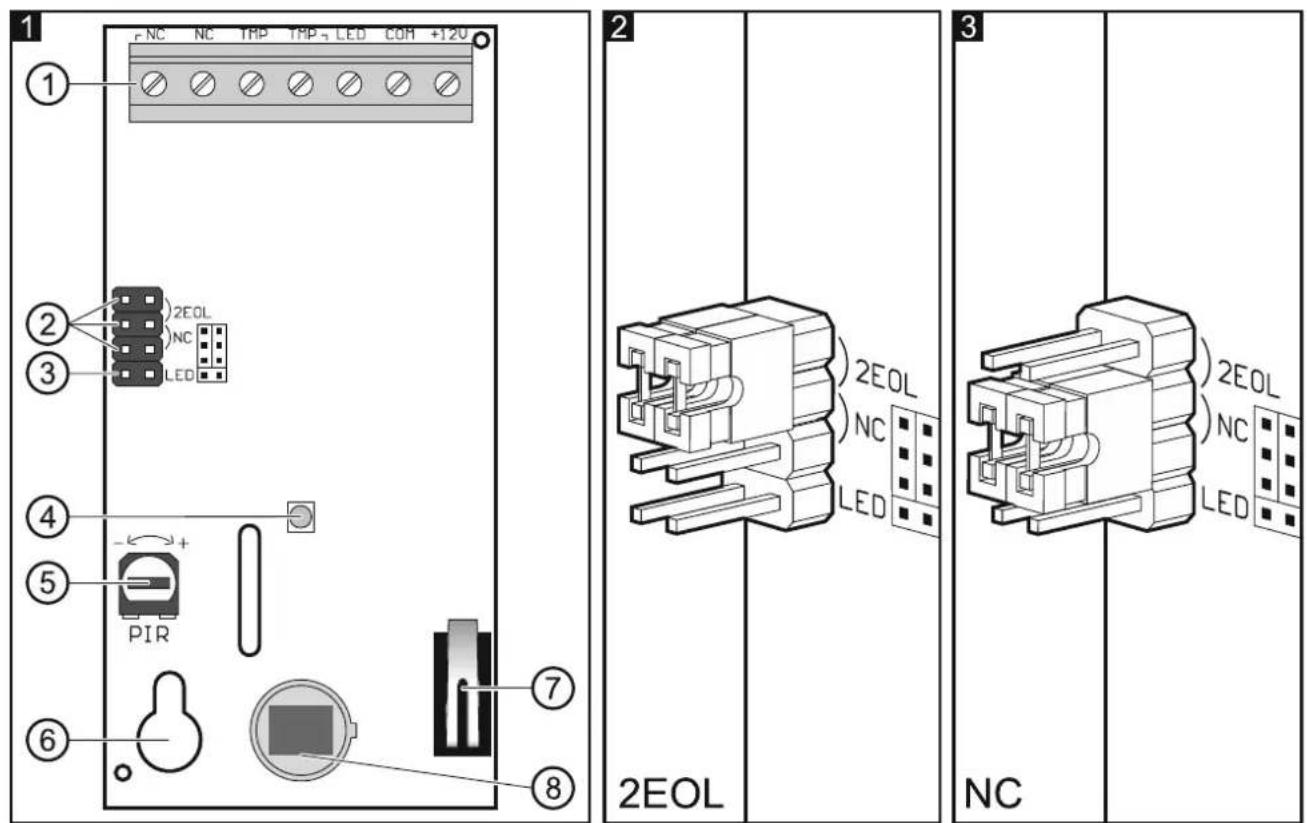

3. Print

Raak de pyro-sensor nooit aan, deze kan daardoor beschadigen.

NC - alarm uitgang (NC relais).

TMP - sabotage uitgang (NC).

LED - in-/uitschakelen van de LED indicatie.

+12V - voedingsingang.

② jumpers voor configuratie van de detector uitgangen. De beschikbare instellingen worden weergegeven in afbeelding:

2 - de ingebouwde weerstanden worden gebruikt - sluit de detector aan zoals getoond in Afb. 10.

3 - de ingebouwde weerstanden worden niet gebruikt - sluit de detector aan zoals getoond in Afb. 9.

③ jumper voor het in/uitschakelen van de LED indicatie.
④ LED indicatie.
⑤ potentiometer voor aanpassing van de PIR detector gevoeligheid.
⑥ bevestiging schroefgat.
⑦ sabotageschakelaar.
⑧ PIR detector (dual element pyro-sensor).

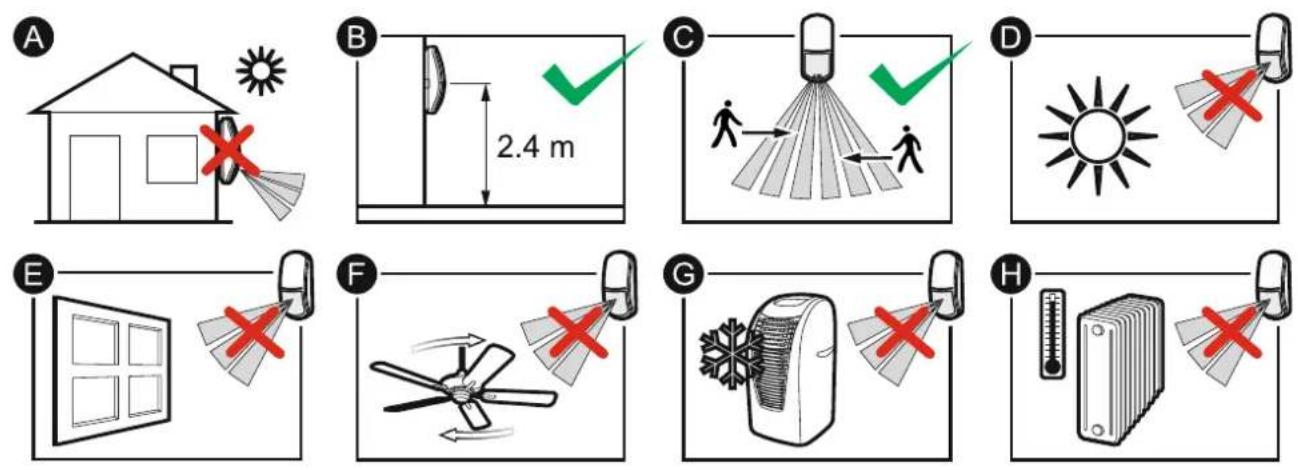

4. Selecteer de installatie locatie

- Installeer de detector niet buiten (A). - Installeer de detector op de aanbevolen hoogte (B). Een detector geïnstalleerd op de aanbevolen hoogte voldoet aan de eisen van de EN 50131-2-2 standaard voor Grade 2.

i

Als u ervoor kiest om de detector op een andere hoogte te installeren dan aanbevolen (toegestane installatiehoogte: tot 4 m), test altijd het dekkingsgebied van de detector. Mogelijk moet u de detector op een beugel installeren en kantelen om het optimale dekkingsgebied te bereiken.

• Houd er bij het kiezen van de installatielocatie rekening mee, dat de prestaties van de detector het beste is waar de verwachte richting van de indringer zich door dekkingsgebied beweegt (C).
• Installeer de detector niet op plaatsen waar deze direct blootgesteld kan worden aan zonlicht (D) of reflecterende objecten (E).
• Richt de detector niet richting ventilatie (F), airconditioners (G) of verwarmingsbronnen (H).

5. Installatie

Koppel altijd de voeding los voordat u enige elektrische aansluitingen maakt.

1. Open de behuizing (Afb. 4).
2. Verwijder de elektronische print (Afb. 5).
3. Maak openingen voor de schroeven (Afb. 6 of Afb. 7) en kabel (Afb. 8) in de achterkant van de behuizing.
4. Voer de kabel door in de daarvoor gemaakte opening. Indien de detector op de beugel gemonteerd wordt, voer dan de kabel in zoals getoond in Afb. 7. De BRACKET D beugel is hiervoor beschikbaar.
5. Bevestig de achterkant van de behuizing aan de muur (Afb. 6) of bevestig deze op de muur/plafond beugel (Afb. 7). De meegeleverde muurpluggen zijn bedoeld voor beton, baksteen, enz. Gebruik voor andere soorten oppervlakken (gipsplaat, holle wanden) de juiste muurpluggen.
6. Plaats de print.
7. Sluit de bekabeling aan op de corresponderende aansluitingen.

1. Configureer de detector.

   Configureer als eerste de LED indicatie instellingen ("De LED indicatie configureren"). Als u deze instellingen wilt wijzigen nadat u de gevoeligheid van de PIR detector hebt geconfigureerd, dan moet u het gevoeligheidsconfiguratieproces herhalen.

9. Sluit de behuizing.

7

6. De LED indicatie configureren

1. Koppel de detector voeding af (als deze erop stond).
2. Plaats een jumper op de LED pinnen.
3. Schakel de voeding van de detector in. De LED zal rood gaan knipperen, wat betekent dat de detector opwarmt.
4. Verwijder binnen 10 seconden de jumper van de LED pinnen om de LED configuratiemode te starten. De LED begint te knipperen in de kleur die geselecteerd is met de PIR potentiometer (de kleur hoeft niet dezelfde te zijn als die gebruikt wordt voor een alarm- / storingsindicatie door de LED).
5. Gebruik de PIR potentiometer om een nieuwe kleur voor een alarm- / storingsindicatie te selecteren.
6. Plaats een jumper op de LED pinnen. De instellingen worden opgeslagen. De LED configuratie mode zal worden beëindigd.

Als u geen jumper over de LED-pinnen plaatst, worden de wijzigingen niet opgeslagen en eindigt de LED configuratiemodus automatisch na 20 minuten.

7. Opstarten en uitvoeren looptest

De LED moet tijdens de looptest worden ingeschakeld (zie "LED indicatie").

1. Schakel de voeding van de detector in. De LED zal voor 30 seconden rood knipperen, wat betekent dat de detector opwarmt.

2. Wanneer de LED stopt met knipperen, controleert u of de LED gaat branden als u binnen het bereik van de detector komt. Afbeelding 11 toont het maximale detectiebereik van een detector die geïnstalleerd is op 2.4 m hoogte.

Afbeelding 11 toont het dekkingsgebied van de SLIM-PIR detector met een groothoeklens (WD) die standaard in de detector geïnstalleerd is. U kunt de behuizingkap van de detector vervangen om zo een andere lens te installeren. SATEL heeft hiervoor kapjes met een gordijn (CT) lens en met een long-beam (LR) lens.

11

Stand-by verbruik....8 mA

Maximaal verbruik ....23 mA

EOL weerstanden....2 x 1.1 kΩ

Uitgangen

alarm (NC relais, resistieve belasting) 40 mA / 24 VDC

sabotage (NC) 100 mA / 30 VDC

Relais contact weerstand (alarm uitgang) 26 Ω

Detectie snelheid 0.3...3 m/s

Alarm signaleringstijd 2 s

Opwarm tijd 30 s

Aanbevolen installatiehoogte 2.4 m

Toegestane installatiehoogte ....tot 4 m

Detectiebereik (geïnstalleerd op 2.4m) ....15 m x 20 m, 90°

Beveiligingsklasse conform de EN50131-2-2...... Grade 2

Voldoet aan de normen....EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5

Milieuklasse conform de EN50130-5 ...... II

Bedrijfstemperatuur....-10°C...+55°C

Maximale luchtvochtigheid....93±3%

Afmetingen....62 x 137 x 42 mm

Gewicht....100 g

5 jaar garantie vanaf productiedatum
