Producttype	Draadloze waterdetector
Merk	Satel
Model	AFD-200
Afmetingen	65 x 65 x 24 mm
Gewicht	47 g
Voeding	1x lithiumbatterij (niet gespecificeerd type)
Frequentieband	868.0 MHz - 868.6 MHz
Waterdetectie	Via ingebouwde sonde
Omvaldetectie	Ja, detectie van omvallen
Temperatuursensor	Meetbereik -10°C tot +55°C, nauwkeurigheid ±1°C
LED-indicatie	Ja, voor statusmeldingen
Ingebouwde zoemer	Ja, voor alarm en test
ECO-modus	Ja, verlengt batterijlevensduur
Communicatie	Gecodeerde tweeweg draadloos via ABAX 2 systeem
Batterijcontrole	Ja, melding bij lage spanning (<2,75 V)
Omgeving	Binnenshuis
Bedrijfstemperatuur	-10°C tot +55°C
Maximale luchtvochtigheid	93±3%
Installatie	Door gekwalificeerd personeel; plaats op vloer nabij waterbronnen
Onderhoud	Regelmatig testen; batterij vervangen indien nodig
Veiligheid	Voldoet aan EU-richtlijnen; batterij niet blootstellen aan hoge temperaturen
Garantie	Vervalt bij ongeautoriseerde wijzigingen

Veelgestelde vragen - AFD-200 Satel

Hoe installeer ik de AFD-200 waterdetector?

Plaats de batterij, voeg de detector toe aan het ABAX 2 systeem via de controller, sluit de behuizing en monteer de detector op de vloer in een risicogebied. Raadpleeg de handleiding van de controller voor details.

Wat moet ik doen bij wateroverlast?

De detector geeft elke 5 seconden een LED-flits en pieptoon. Zodra het water weg is, stopt het alarm automatisch. Test de detector regelmatig door een plas water te simuleren.

Hoe vervang ik de batterij?

Open de behuizing, verwijder de oude batterij en plaats een nieuwe lithiumbatterij. Let op de juiste polariteit. Gebruikte batterijen moeten milieuvriendelijk worden afgevoerd.

Wat is het bereik van de draadloze communicatie?

Het bereik in open veld wordt niet gespecificeerd, maar dikke muren en metalen objecten kunnen het signaal verminderen. Plaats de detector binnen het bereik van de ABAX 2 controller.

Kan ik de detector buiten gebruiken?

Nee, de detector is ontworpen voor binnenshuis. Geschikt voor ruimtes met waterleidingen of overstromingsrisico.

Hoe schakel ik de ECO-modus in?

De ECO-modus kan ingeschakeld worden via de ABAX 2 controller. Raadpleeg de handleiding van de controller voor configuratie.

Wat betekent het als de LED 3 keer flitst en piept?

In de testmodus geeft dit periodieke communicatie aan. Normaal gebeurt dit maximaal 5 keer in de testmodus.

Hoe test ik of de detector goed werkt?

Activeer de testmodus via de controller en controleer of de LED en zoemer reageren. U kunt ook een plas water maken om de waterdetectie te testen.

Wat is de levensduur van de batterij?

De verwachte batterijduur is tot 5 jaar, afhankelijk van de frequentie van alarmen en of de ECO-modus is ingeschakeld.

Hoe reinig ik de detector?

Veeg de behuizing af met een droge doek. Gebruik geen agressieve schoonmaakmiddelen. Zorg dat de sonde-elektroden schoon blijven voor optimale detectie.

GEBRUIKSAANWIJZING AFD-200 Satel

Draadloze water detector

AFD-200

Firmware versie 1.00

NL

Het apparaat dient door gekwalificeerd personeel geïnstalleerd te worden.

Voorafgaand aan de installatie, lees aandachtig de handleiding door.

Wijzigingen, modificaties of reparaties welke uitgevoerd worden door een niet geautoriseerd persoon door de fabrikant, zal het recht op garantie doen vervallen.

Een label met het apparaat type bevindt zich op de behuizing.

Het apparaat voldoet aan de vereisten van de toepasselijke EU-richtlijnen.

Het apparaat is ontworpen voor binnenshuis.

Het apparaat mag niet worden weggegooid met ander huishoudelijk afval. Het dient te worden afgevoerd in overeenstemming met de bestaande regels voor milieubescherming (het apparaat werd na 13 augustus 2005 op de markt gebracht).

SATEL streeft ernaar de kwaliteit van haar producten voortdurend te verbeteren, wat kan resulteren in wijzigingen van de technische specificaties en software. De actuele informatie over de aangebrachte wijzigingen is beschikbaar op de website.

Bezoek ons op: https://support.satel.pl

Hierbij verklaart SATEL sp. z o.o. dat de draadloze apparatuur van het type AFD-200 voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: www.satel.eu/ce

De volgende symbolen kunnen in deze handleiding gebruikt worden:

- opmerking,

- waarschuwing.

INHOUD

1. Eigenschappen....2
2. Beschrijving 2

Draadloze communicatie 3
Water detectie ....3
Detectie van het omvallen van de detector....3
Energiebesparende mode (ECO) 3
Test mode....3
Led indicator en signaalgever....3
Batterij status controle ....3

1. Print....3
2. Installatie 4
3. Specificaties ....6

De AFD-200 detector detecteert wateroverlast binnenshuis. Het kan geïnstalleerd worden in ruimtes waar watervoorzieningen zijn of in andere ruimtes met een risico op overstromingen. Het apparaat is ontworpen voor gebruik in het ABAX 2 tweeweg draadloze systeem. De detector wordt ondersteund door de:

• ACU-220 / ACU-280 controller met firmware versie 6.08 (of nieuwer),
- ARU-200 repeater.

Deze handleiding heeft betrekking op detectoren met elektronische versie 1.3.

De detector wordt niet ondersteund door de controller ACU-220 / ACU-280 die is aangesloten op een VERSA alarmsysteem.

1. Eigenschappen

• Waterdetectie door middel van een ingebouwde sonde.
• Detectie van het omvallen van de detector.
• Gecodeerde tweeweg draadloze communicatie via de 868 MHz frequentieband (AES standaard).
• Transmissiekanaal diversiteit – 4 kanalen met automatische selectie van het beste transmissiekanaal, zonder te interfereren met andere signalen op de 868 MHz frequentieband.
• Externe firmware update van de detector.
• Externe configuratie.
• Ingebouwde temperatuursensor (meetbereik: -10°C...+55°C).
• Led indicatie.
• Ingebouwde zoemer.
• ECO optie voor een langere levensduur van de batterij.
• Batterij status controle.

2. Beschrijving

De AFD-200 detector neemt één plaats in de lijst met draadloze apparaten in beslag.

1

① Sonde elektroden.
② borgschroef van het deksel.

Draadloze communicatie

De detector maakt op regelmatige tijdsintervallen verbinding met de controller om informatie te geven over de status (periodieke communicatie). Extra communicatie vindt plaats bij wateroverlast.

Water detectie

De detector meldt wateroverlast / einde wateroverlast. De informatie wordt enkele seconden nadat de gebeurtenis heeft plaatsgevonden verzonden.

Detectie van het omvallen van de detector

Als de detector op zijn kant of ondersteboven wordt gedraaid, geven de led indicator en de signaalgever na 1 minuut aan dat er problemen zijn. Enkele seconden nadat de detector correct is geplaatst, wordt de foutsignalering gewist.

Energiebesparende mode (ECO)

Als u de levensduur van de batterij wilt verlengen, kunt u de optie "ECO" op het apparaat inschakelen. Als de optie ECO is ingeschakeld, vindt de periodieke communicatie elke 3 minuten plaats. Dit kan de levensduur van de batterij aanzienlijk verlengen.

Test mode

In de testmodus geven de led indicator en de signaalgever periodieke communicatie aan. Raadpleeg de ABAX 2 controller handleiding voor informatie over het starten en beëindigen van de test mode.

Led indicator en signaalgever

De detector geeft aan:

• opstarten – 1 flits en 1 pieptoon,
• Wateroverlast – 1 flits en 1 pieptoon om de 5 seconden wanneer de detector wateroverlast detecteert.
• Omkantelen – 1 flits en 1 pieptoon om de 5 seconden, wanneer de detector wordt omgedraaid.
• periodieke communicatie – 3 flitsen en 3 pieptonen (alleen in de testmodus – niet meer dan 5 keer).

Batterij status controle

Wanneer de batterij spanning lager is dan 2,75 V, wordt tijdens elke verzending een status voor lage batterij verzonden.

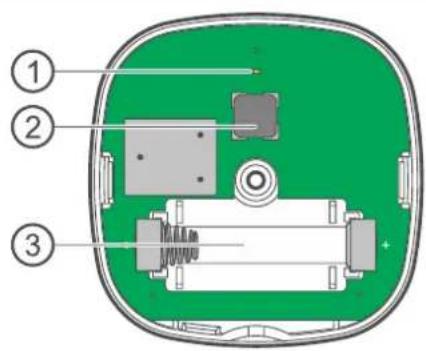

3. Print

Verwijder de printplaat niet uit de behuizing om schade aan de componenten op de print te voorkomen.

2

Er bestaat een gevaar voor explosie van de batterij, indien de batterij anders gebruikt of behandeld wordt dan aanbevolen door de fabrikant. Plet de batterij niet, snijd deze niet door en stel deze niet bloot aan hoge temperaturen (gooi de batterij niet in het vuur, doe deze niet in de oven, enz.).

Stel de batterij niet bloot aan zeer lage druk als gevolg van het risico op explosie van de batterij of lekkage van brandbare vloeistof of gas.

Let op bij de installatie en het vervangen van de batterij. De fabrikant is niet aansprakelijk voor de consequenties van het niet juist plaatsen van de batterij.

De gebruikte batterijen mogen niet worden weggegooid, maar moeten worden ingeleverd in overeenstemming met de bestaande regels voor milieubescherming.

De AFD-200 detector is ontworpen voor gebruik binnenshuis. De detector moet zich binnen het radiobereik van de ABAX 2 controller bevinden. Onthoud dat dikke muren, metalen scheidingswanden, etc. het draadloze signaal zullen reduceren.

Als de detector wateroverlast in een vroeg stadium dient te detecteren, plaats de detector dan op een plek waar het water zich kan ophopen voordat het de hele ruimte overstroomt.

1. Open de detector behuizing (afb. 3).

2. Plaats de batterij (afb. 4) en voeg de detector toe aan het draadloos systeem (zie de ABAX 2 controller handleiding). De sticker met het serienummer, welke ingevoerd dient te worden bij de registratie, kan gevonden worden op de print.

In het INTEGRA alarmsysteem kunt u de AFD-200 Detectoren alleen toevoegen en configureren met behulp van het DLOADX programma.

In het PERFECTA 64 M systeem kunt u de AFD-200 detector alleen toevoegen en configureren in het PERFECTA Soft programma.

3

1. Sluit de behuizing van de detector (let op: het deksel past maar in één positie) en zet het vast met een schroef (afb. 5).

5

1. Plaats de detector in een plas water om er zeker van te zijn dat er een alarm wordt gegenereerd.
2. Plaats de detector op de vloer in het geselecteerde gebied.
3. Controleer het signaalniveau tussen de detector en de ABAX 2 controller. Indien deze lager is dan 40%, dan dient u een andere locatie te kiezen. Soms is het verplaatsen van het apparaat met 10 cm tot 20 cm voldoende.

6

5. Specificaties

Werking frequentieband 868.0 MHz - 868.6 MHz

Draadloos communicatiebereik (in open veld)

Verwacht batterij levensduur......tot 5 jaar

Temperatuur meetbereik ....-10°C tot +55°C

Nauwkeurigheid temperatuurmeting ....±1°C

Stand-by verbruik.... 45 μA

Bedrijfstemperatuur....-10 °C...+55 °C

Maximale luchtvochtigheid....93±3%

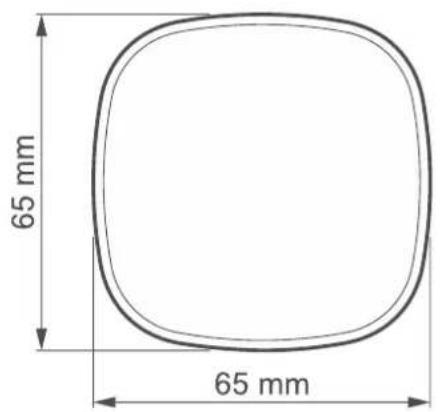

Afmetingen.... 65 x 65 x 24 mm

Gewicht....47 g
