ProducttypeGenerator
MerkMakita
ModelG7300R
Vermogen (continu)6,5 kVA
Vermogen (piek)7,3 kVA
Motortype4-takt benzinemotor
StartmethodeTrekstarter
BrandstofLoodvrije benzine
Inhoud brandstoftankca. 25 liter
Uitgangsspanning230 V ~ 50 Hz
Uitgangscontactdozen2 x 230V stopcontact
Geluidsniveauca. 96 dB(A)
Afmetingen (L x B x H)670 x 530 x 540 mm
Gewichtca. 48 kg
Olietype10W-30 of 10W-40 motorolie
Olie-inhoud1,1 liter
VeiligheidsvoorzieningenOlietekortbeveiliging, overbelastingsbeveiliging
OnderhoudRegelmatig olie verversen, luchtfilter reinigen, bougie controleren
Geschikt voorNoodstroom, buitengebruik, gereedschap

Veelgestelde vragen - G7300R MAKITA

Hoe start ik de Makita G7300R generator?
Zet de brandstofkraan open, zet de chokeklep op 'sluiten' (bij koude motor), zet de aan/uit-schakelaar op 'AAN', trek langzaam aan de trekstarter tot u weerstand voelt, trek dan krachtig door. Nadat de motor start, opent u de chokeklep geleidelijk.
Welke brandstof moet ik gebruiken?
Gebruik loodvrije benzine met een octaangetal van minimaal 95 (E10 of E5). Vul de tank niet te vol; laat ruimte voor uitzetting. Gebruik geen mengsmering (2-takt olie).
Hoe vaak moet ik de olie verversen?
Ververs de motorolie na de eerste 20 bedrijfsuren en daarna elke 100 bedrijfsuren of minimaal eenmaal per jaar. Gebruik SAE 10W-30 of 10W-40 motorolie van goede kwaliteit.
Wat moet ik doen als de generator niet start?
Controleer brandstofniveau, oliepeil (olietekortbeveiliging kan starten verhinderen), bougie (vochtig of versleten), luchtfilter (verstopt), en of de chokeklep correct is ingesteld. Bij aanhoudende problemen raadpleeg een erkend Makita servicemonteur.
Hoeveel vermogen kan ik aansluiten?
Het continue vermogen is 6,5 kVA (ongeveer 5200 watt). Het piekvermogen is 7,3 kVA. Overschrijd het continue vermogen niet langdurig. Tel het vermogen van aangesloten apparaten op en houd rekening met aanloopstromen.
Is de generator geschikt voor continu gebruik?
Ja, maar u moet regelmatig onderhoud uitvoeren en de motor niet overbelasten. Bij continu gebruik op vol vermogen dient u elke 8-12 uur een pauze in te lassen voor controle en eventueel bijvullen van brandstof en olie.
Hoe reinig ik het luchtfilter?
Verwijder het luchtfilterhuis, neem het filterelement eruit. Klop voorzichtig tegen een hard oppervlak om stof te verwijderen. Bij hevige vervuiling wast u het met warm water en zeep, spoelt u het goed uit en laat u het volledig drogen voordat u het terugplaatst.
Wat is de juiste opslagprocedure?
Laat de motor draaien tot de brandstoftank leeg is (of tap de brandstof af via de brandstofkraan). Ververs de olie, verwijder de bougie en giet een theelepel olie in de cilinder, draai de motor een paar keer door, plaats de bougie terug. Bewaar de generator op een droge, goed geventileerde plaats.
Waar vind ik reserveonderdelen?
Reserveonderdelen zijn verkrijgbaar bij erkende Makita dealers en via online onderdelenwebsites. Gebruik de onderdeelnummers uit de onderdelenlijst in de handleiding om de juiste onderdelen te bestellen.
Hoe los ik een overbelasting op?
Schakel de generator uit, haal overbodige apparaten van de contactdozen, en zet de stroomonderbreker weer aan. Start de generator opnieuw. Als de stroomonderbreker opnieuw uitschakelt, is het aangesloten vermogen te hoog.

Gebruikersvragen over G7300R MAKITA

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Generator in PDF-formaat gratis! Vind uw handleiding G7300R - MAKITA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. G7300R van het merk MAKITA.

GEBRUIKSAANWIJZING G7300R MAKITA

MAKITA G7300R - 1

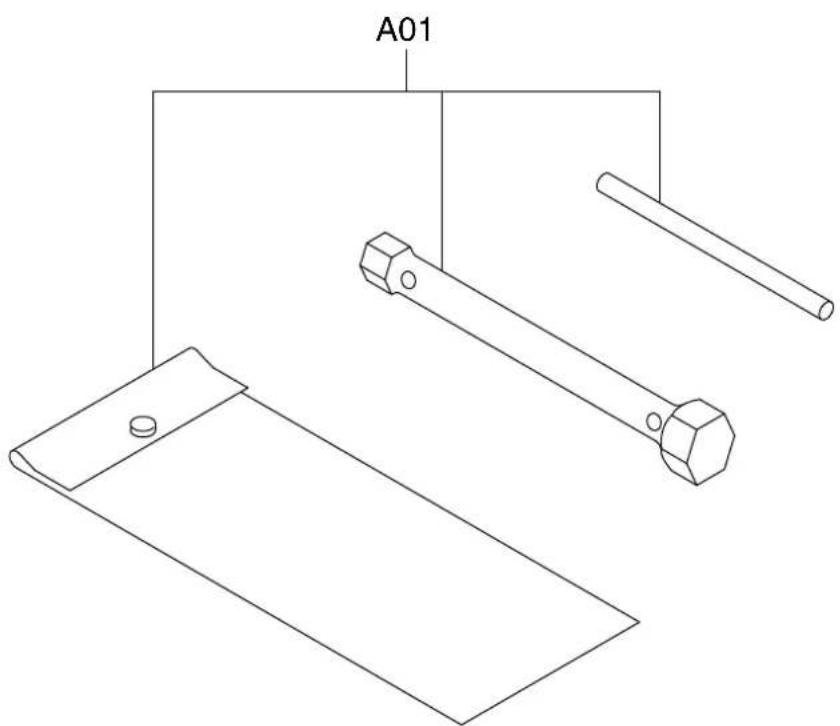

A01

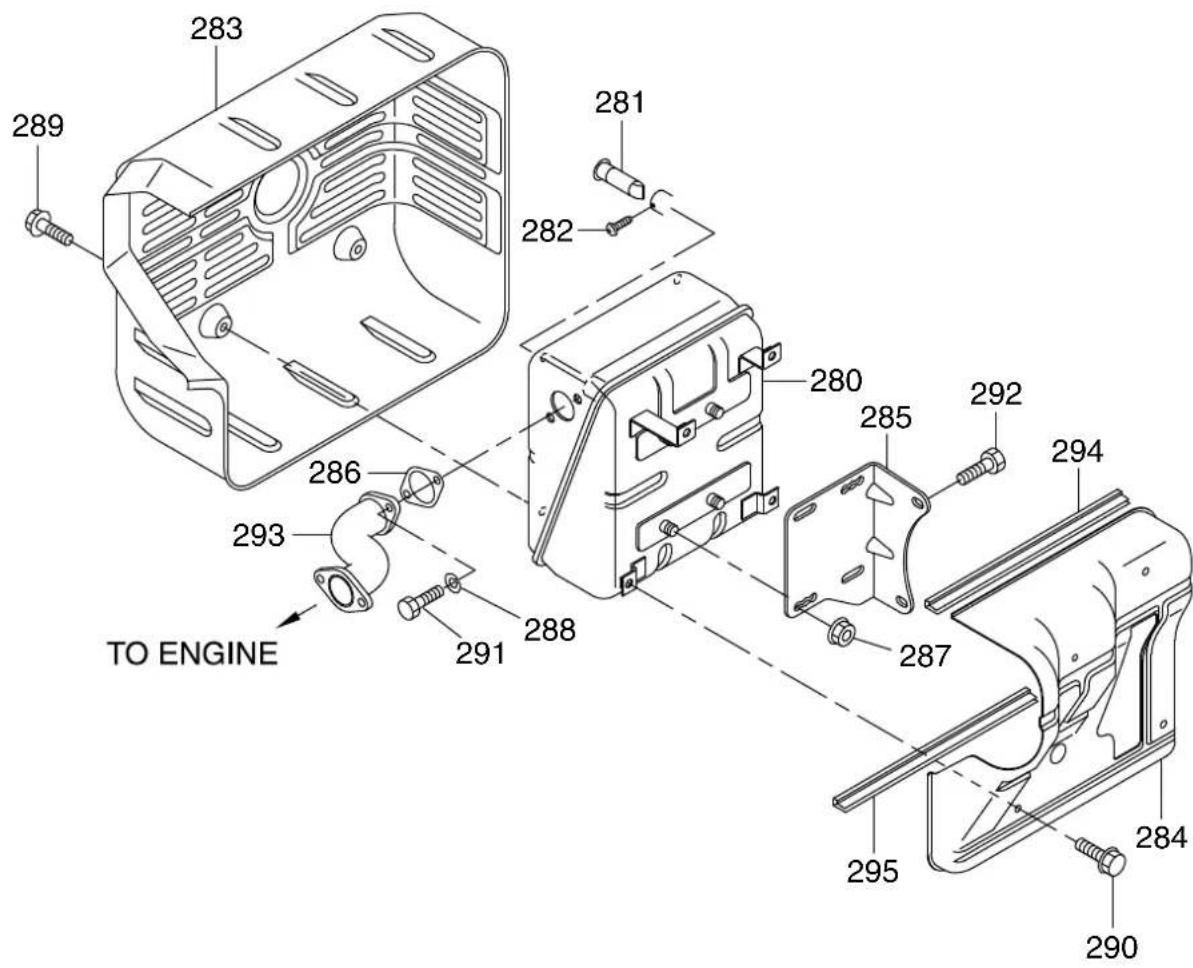

289 283 281 282 280 285 292 294 287 295 284 290 TO ENGINE 293 286 291 288

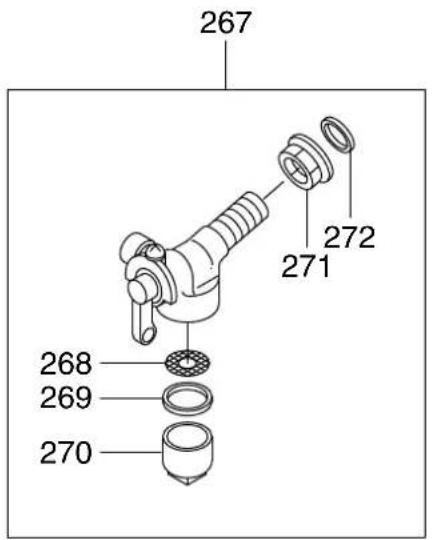

267 271 272 268 269 270

Technical diagram of a device with numbered components, including a housing and internal compartments

Technical diagram of an electronic device with numbered components and exploded view, showing internal wiring and housing layout.

Technical diagram of a mechanical assembly with numbered components, likely an industrial machine or enclosure.

Technical diagram of an electric motor assembly with numbered components and exploded view

Technical diagram of a mechanical assembly with numbered components for identification

172 171 169 170

112 111

113 115 114 121 144 143 138 137 118 116 117 120 141 142 123 125 139 140 130 131 132 148 124 133 128 129 146 147 136 135 127 122 145 134

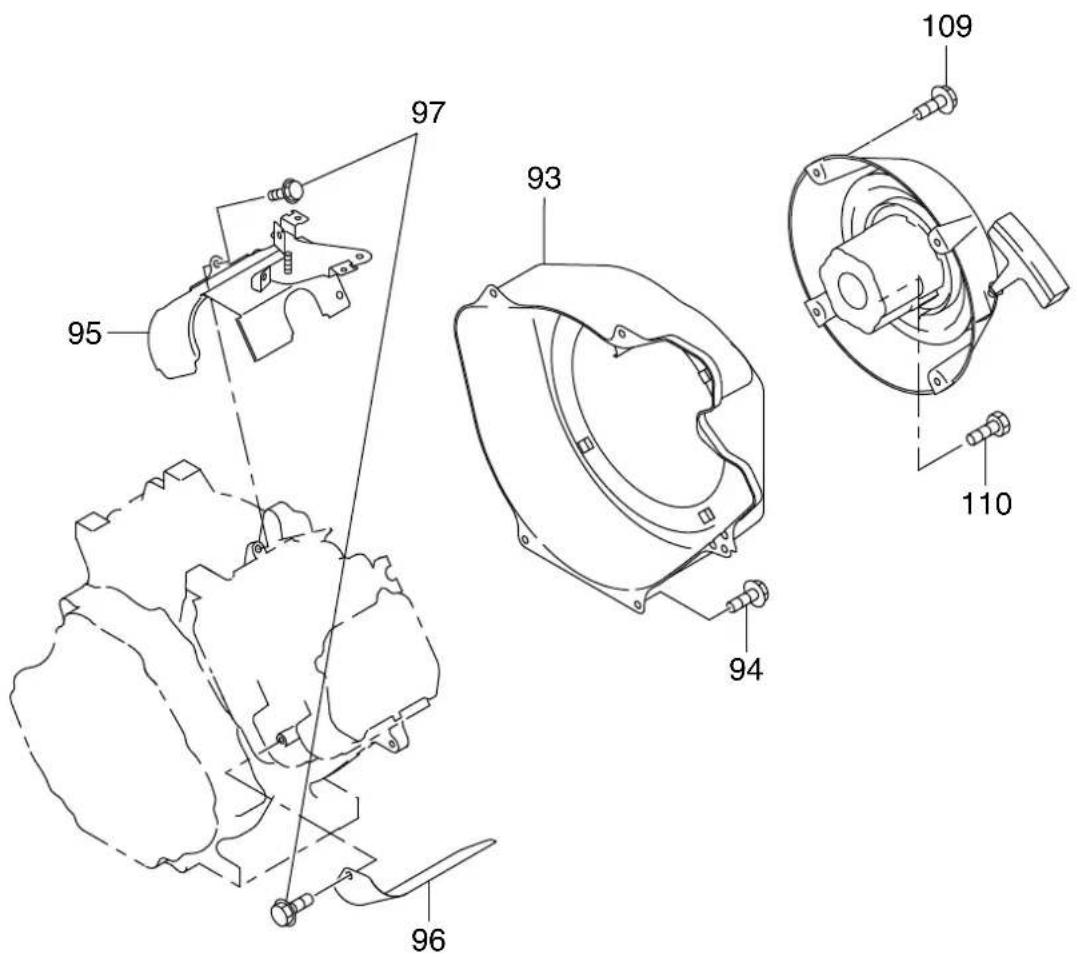

95 97 93 94 109 110 96

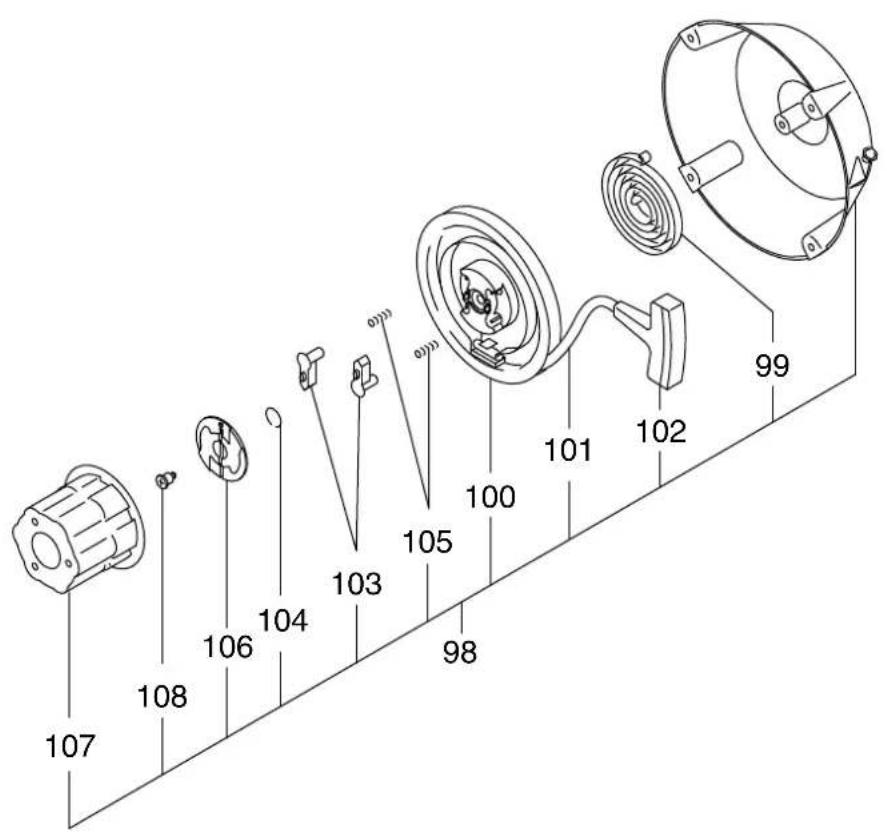

107 108 106 104 103 105 100 101 102 98 99

Technical diagram of a mechanical assembly with numbered parts and labeled features

Technical diagram of a mechanical assembly with numbered components and labeled parts

68 69 72 71 70

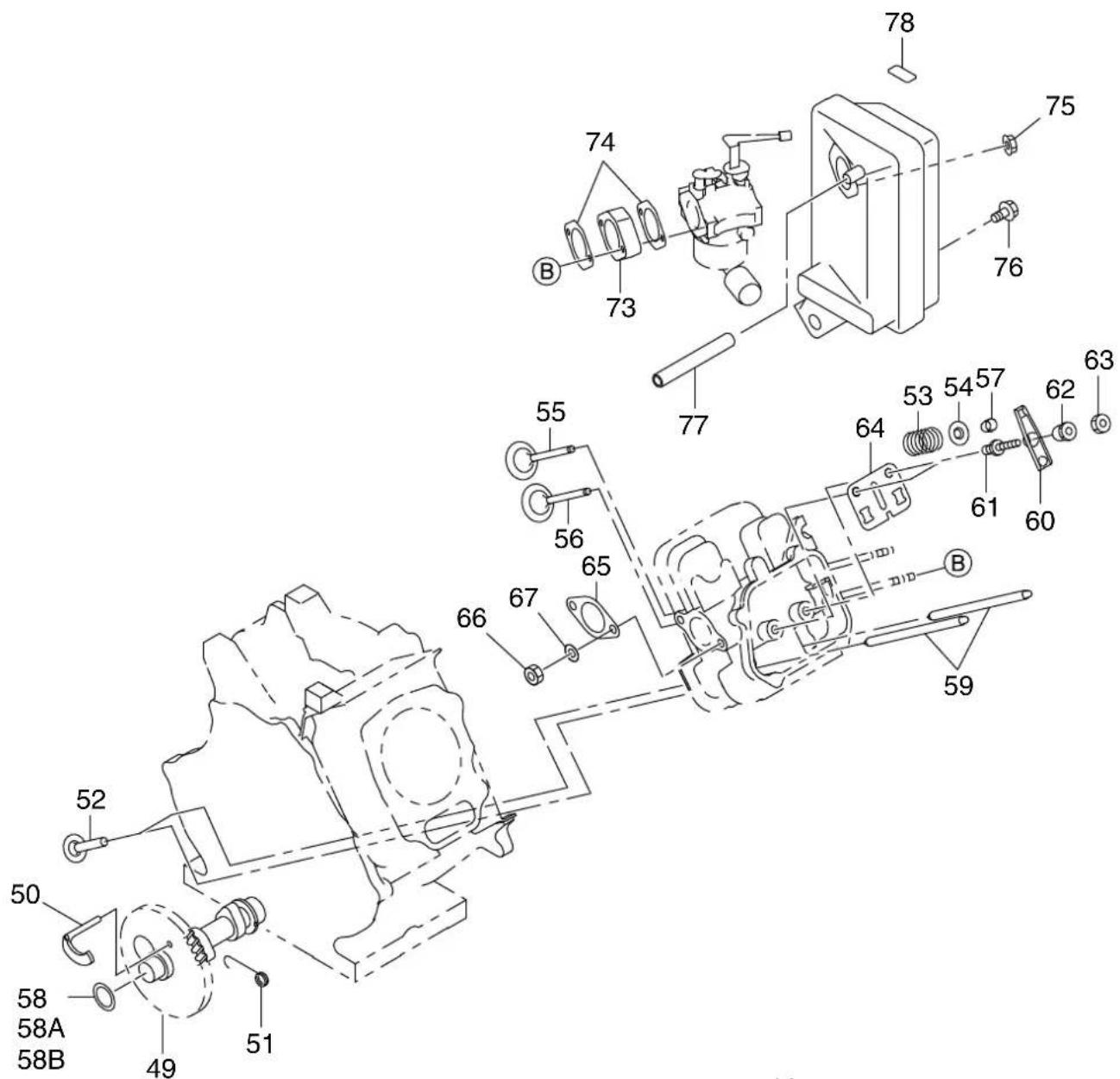

43 43A 44 45 46 46A 46B 47 47A 47B 48 42 36 41 39 38 37 37A 37B

Art nrTek nrOmschrijving
1065011308101STARTKOORD 5.0MMX140CM A
2615010008102STARTER GREEP G4100R
2465012508103PAL G6100R
2465013008104FRICTIEPLAAT G6100R
2275013508105DRUKVEER G2400-3500-01R
2465016008106PAL G6100R
2675420101107STARTPOELIE
2275015208108VASTZETSCHROEF G24/35/4100R
0110060010109BOUT G2400-3500-550
0016508120110BOUT G5500R
0851060000111BEZINESLANG G3500-3501-550
0561110020112SLANGKLEM 11MM
2676231010113CARBURATEUR
2676253508114GASKLEP
2096235108115SCHROEF G3500-3501R
2676252608116CHOKEKLEP
2376245108117SCHROEF G2400-3500-01R
2276242208118SPROEIER
2676252108119CHOKE HENDEL
2396256008120RING G4100R
2676253108121GASKLEPAS A
2486242508122HOUDER TBV SPROEIER
2266255008123RING G2400-3500-01R
2246231218124NAALDKLEP G3500-5500-01R A
2146251508125VLOTTERPEN G2400-3500-550
2676255108126VLOTTERKAMER
2486245108127REVET
2066254008128PAKKING G3500-3501-550
2346250608129VLOTTER G3500-3501R
2676244008130HOOFDSPROEIER
2466242508131PIJP G4100R
2546240308132HOOFDSPROEIER
2246256918133BORGRING G4100R A
1386235408134KLEM
2146245408135SCHROEF
2056244708136VEER
2246245208137SCHROEF G3500-5500-01R
2306244608138VEER G4100R
1066241108139LUCHTSPROEIER
2466241008140LUCHTSPROEIER G6100R
2476255008141KAP G4100R
2366268008142AFDICHTING G4100R
1066239218143AFDICHTING G6100R A
2676245008144RING
2676257108145SLANG
2476256208146MAGNEETSCHAKELAAR
2476256508147REVET
2426231308148O-RING
2677920211149VLIEGWIEL
2677940121150ONTSTEKING
2467930101151ONTSTEKING
2677960301152SPOEL, BEKRACHTINGINGS-
0011406250153BOUT MET RING G2400-3500-550
Art nrTek nrOmschrijving2/3
0043506200154SCHROEF G5500-5501R
0043506200155SCHROEF G5500-5501R
2677310101156DRAAD 1
2267550103157DOORVOER G3500-3501R
0650140480158BOUGIE
0655000240159BOUGIEDOP
2467550201160KLEM COMPLEET
0043106080161SCHROEF G4100R
KS31102001169OLIESENSOR
02677310801170DRAAD 8
0566000250171BEUGEL G3501-5500-01R
0110060010172BOUT G2400-3500-550
31H5200501173VELDWIKKELING
31H5200101174ANKER
211373-8175KOGELLAGER 6205LLU
31H6200301176DOORVOERBOUT
3545411608177DEKSEL (FRONT) G6100R
0011308200178BOUT MET RING G2400-3500-55R
31H5400101179DEKSEL, VELDWIKKELING-
31H5300101180DEKSEL, ACHTER
31H6200401181BOUT TBV DEKSEL
0032008000182VEERRING G2400-3500-550
0031008000183RING G3501-5501R
3545451308184BORSTELDOP G6100R
31H5400201185KOOLBORSTELHOUDER A
3565995308186BOUT, M6X14
31G6200101187SCHROEF EN RING
31H7502903188CONTACTDRAAD, AARDE, CPL
3535750608189BUS
3924998608190SCHROEF
31H6100101191BUIZENFRAME
31H6101201192PLAAT, ACHTER
31G6200201193FLENS BOUT
31H3500101194BEVESTIGINGSELEMENT
31H3500201195BEVESTIGINGSELEMENT
31H3500201196BEVESTIGINGSELEMENT
0031008000197RING G3501-5501R
0023808000198FLENSMOER G2400R-ETC
0023808000199FLENSMOER G2400R-ETC
0023808000200FLENSMOER G2400R-ETC
0023808000201FLENSMOER G2400R-ETC
31H7503003202CONTACTDRAAD, AARDE
3924998708203SCHROEF
0732004860205LABEL "HEET" G4100R

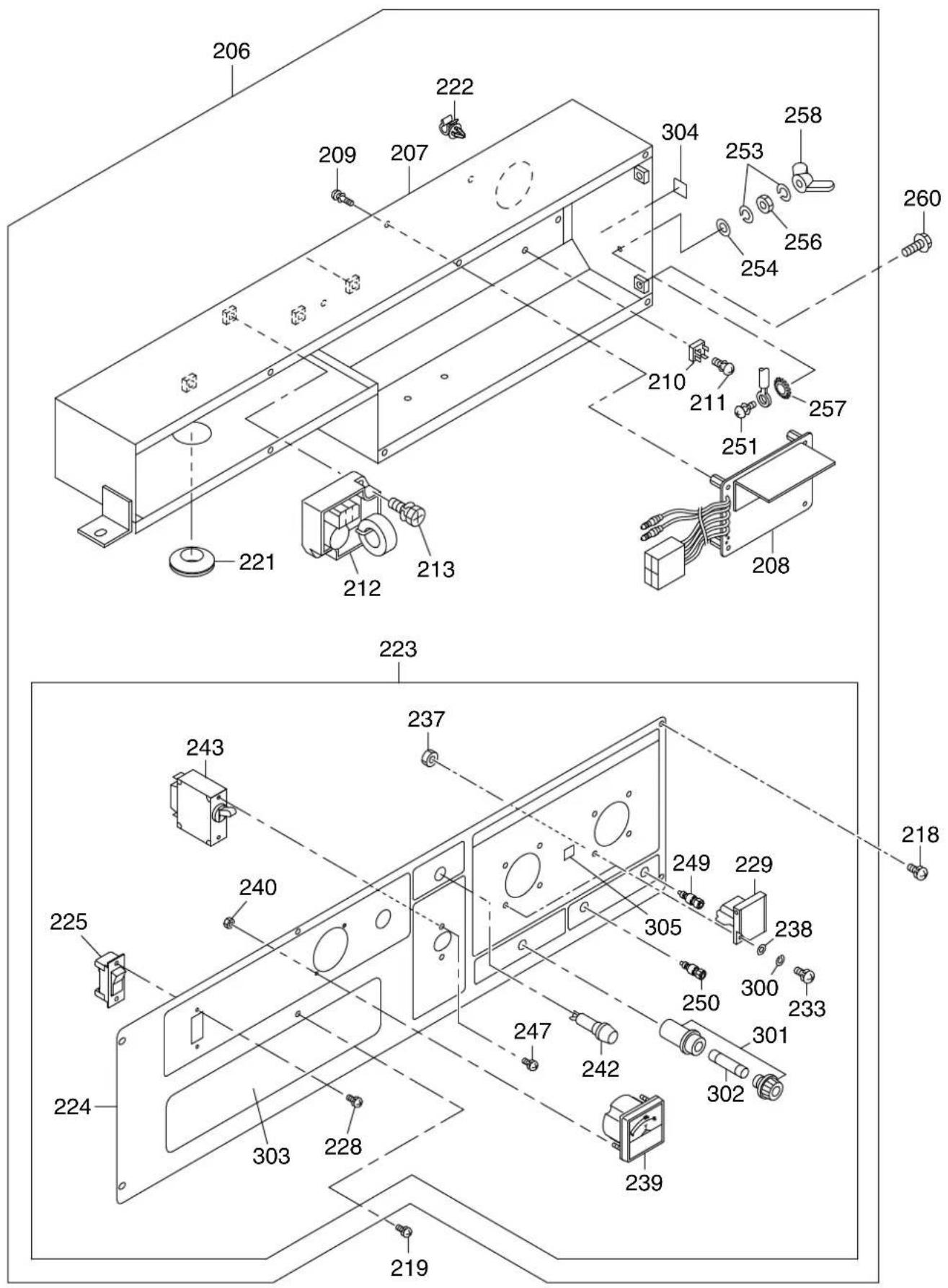

31H7102100206CONTROLE KAST
31H7300101207CONTROLEUNIT
31H7400301208SPANNINGSUNIT
3924998608209SCHROEF
3534580408210DIODEBLOK G2400-3500-550
3535994908211SCHROEF + RING G2400-3500-550
KU31106101212F.CUT C/U CP(I4)
911333-7213SCHROEF 6X20
31H7500703218SCHROEF
Art nrTek nrOmschrijving
26710101711KRUKASHUIS
26314211032KLEPGELEIDER G4100R
05651000503CLIP TBV INL. KLEP. G6100R
13207AA0504AFDICHTING INLAATKLEP G4100R
26335341035BORG PLAAT G6100R
04403500906OLIEKEERRING G5500-5501R
06003500107KOGELLAGER 6207 G5500-5501R
06001500608KOGELLAGER G6100R A
03100600209PASPEN G2400-3500-1R
010508029010TAPEIND UITLAAT G3500-5500-01R
010506035111TAPEIND M6X980MM G2800L
044008001012KEERRING G4100R
040114003013CARTERPLUG G2400-3500-550
021114002014PAKKING G2400-3500-550
267110014115DEKSEL, HOOFDLAGER-
044035009016OLIEKEERRING G5500-5501R
060035001017KOGELLAGER 6207 G5500-5501R
060015006018KOGELLAGER G6100R A
267450010119REGULATEURTANDWIEL
205419010320REGULATEURMOF G2400-3501-350
224636010121OLIEPEILSTOK A
042022001022PLUG, RUBBER
021320005023PAKKING OLIEPEILSTOK G6100R
267199990325FLENS BOUT
267130033126CILINDERKOP
267150011327PAKKING, KOP-
011010003028FLENS BOUT
267155011129KLEPPENDEKSEL
267152011330PAKKING, TUIMELAAR
031006002031PASPEN G2400-3500-1R
011006013032BOUT M/REVET G2800R
267160011333KLEP, BLAD-
267161011334BORGPLAAT
011006001035BOUT G2400-3500-550
267207011136KRUKAS
0230350160037AAFSTANDHOUDER 0.6MM G6100R
0230350170037BAFSTANDHOUDER 0.8MM G6100R
0230350180037CAFSTANDHOUDER 1.0MM G6100R
018018001038FLENSMOER M18 G4300L
003201800039VEERRING G3500-5500-01R
003101800040RING G5500-5501R
005320540141PASPEN G6100R
267241011342BALANCEERAS
267225030043DRIJFSTANG A
001050840044FLENS BOUT
263233012345ZUIGERPEN
2672340103046AZUIGER (0,6MM)
2672340203046BZUIGER (0,8MM)
2672340303046CZUIGER (1.0MM)
2672350107047AZUIGERVEERSET (0,6MM)
2672350207047BZUIGERVEERSET (0,8MM)
2672350307047CZUIGERVEERSET (1.0MM)
056521002048BORGRING G6100R
Art nrTek nrOmschrijving1/3
267317010149NOKKENAS
246362011150VRIJLOOP HAAK G6100R
246367010351TERUGSTELVEER G6100R
239333011352KLEPSTOTER G4100R
246336110353KLEPPENVEER G4100R
246337111354BORGPLAAT G4100R
263334010355INLAATKLEP G6100R
263335021356UITLAATKLEP
263335021357UITLAATKLEP
0230220050058AAFSTANDHOUDER 0.6MM G6100R
0230220060058BAFSTANDHOUDER 0.7MM G6100R
0230220070058CAFSTANDHOUDER 0.8MM G6100R
26735301C159DRIJFSTANG COMPLEET
267361011360KLEPPENARM
261358011361BOUT
267357010362BORGPEN
017006011063MOER M6X1,0X4,9H
267365011364PLAAT, GELEIDINGS-
270352010165UITLAATPAKKING G4100R
017008003066MOER G4100R
003200800067VEERRING G2400-3500-550
267326082068LUCHTFILTER
267326221869LUCHTFILTERHUIS
267327210870PAKKING
267326400871LUCHTFILTERDEKSEL
267326611872LUCHTFILTERELEMENT
267329010373ISOLATOR
267359011374PAKKING, ISOLATOR-
002380600075MOER M/REVET G28/6100R
001040616076FLENSBOUT G2800L
267170010377PIJP, RUBBER
073200443078LABEL, CHOKE-

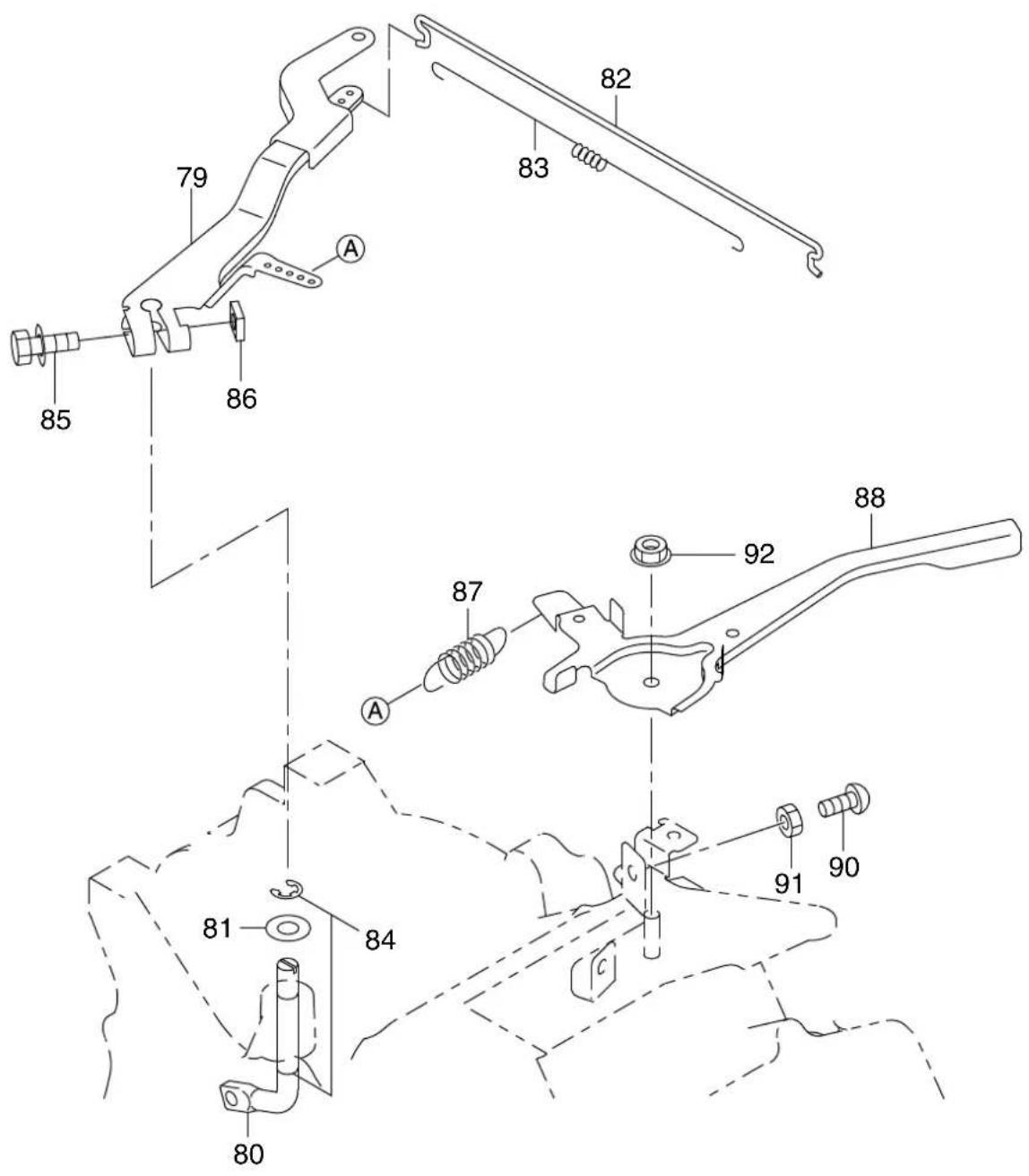

267423011379REGULATEURHEFBOOM
267422010380REGULATEURPEN
003110800081RING G5500-5501R
267427010182REGULATEURSTANG
267428013383VEER TBV AS
003130600084BORGRING G2400-3500-01R
001140630085BOUT M/REVET G4100R
0018606002086MOER G2400-3500-550
267425020187REGULATEURVEER
267433100388HENDEL, TOERENREGELING-
004310425090SCHROEF
230490031391STELVEER
017606002092BLOKEERMOER
267512670193WAAIERHUIS
011006002094BOUT G2400-3500-550
267526011295CILINDERSCHOT 1
267527010396CILINDERSCHOT 2
011006001097BOUT G2400-3500-550
267502031098STARTINRICHTING
261501150899STARTVEER G6100R
2465012008100KOORDHASPEL G6100R
Art nrTek nrOmschrijving
31H7500803219SCHROEF EN RING
31H7500903221DOORVOER
31H7502803222KABELCLIP
31H7202200223BEDIENINGSPANEEL
31H7303501224BEDIENINGSPANEEL
31B7750201225SCHAKELAAR
31B7901103228SCHROEF M/RING G2800R
3584061208229AC CONCENT
0043103150233SCHROEF G3500-3501R
0021703000237MOER G2400R-ETC
0031003000238RING G2400R-ETC
3914790201239VOLTMETER G2400R 3500 5500 A
0021703000240MOER G2400R-ETC
31H7501703242INDICATIELAMP
31H7502203243STROOMONDERBREKER
31B7901103247SCHROEF M/RING G2800R
3634570108249CONTACTBOUT (ROOD)(+)G2400-ETC
3634570008250CONTACTBOUT (ZWART)(-)G240-ETC
3564990708251SCHROEF G2400-3500-550
3520005008253VEERRING
3534990308254RING G2400-3500-550
3534990208256MOER G2400-3500-550
3725995008257BORGRING G2400-3500-550
3534990108258VLEUGELMOER G2400-3500-550
0110060080260BOUT G2400-3500-550
31H3600501263BENZINETANK
0430590011264TANK DOP G2800R
0641540011265BENZINEFILTER G4100R
0648001500266BEZINEMETER G2800L
0642006400267BENZINEKRAAN
0642006420268SCHROEF
0642006410269PAKKING TBV BENZ.KR. G4100R
0642004210270KJJKGLAS BENZINE
0642006430271MOER
0642006440272PAKKING, RUBBER
0110060220273BOUT G2400-3500-550
3913900013274RUBBEREN RING G2400-3500-550
0732005080278LABEL, FILTER-
31D8410103279LABEL (LWA99)
31H1100101280UITLAAT
31H1200101283UITLAATKAP (VOOR)
31H1300103284UITLAATKAP (ACHTER)
31H1500203285UITLAATSTEUN
2703520101286UITLAATPAKKING G4100R
0023808000287FLENSMOER G2400R-ETC
0203080010288VEERRING
0110060080289BOUT G2400-3500-550
0110060080290BOUT G2400-3500-550
0103080070291BOUT
0011308200292BOUT MET RING G2400-3500-55R
31H1400101293UITLAATPIJP
31H1600103294AFDICHTING, RUBBER
31H1600103295AFDICHTING, RUBBER
Art nrTek nrOmschrijving3/3
2679186003296LABEL MOTOR-
31H8101303297LABEL, MODEL-
30G4910608298LABEL "AARDE" G4100R
30G4910608299LABEL "AARDE" G4100R
0032003000300VEERRING G3500-3501R
3205985508301ZEKERINGHOUDER G2400-3500-550
3205986008302ONTSTEKING
0732004490305LABEL "SPANNING" G4100R
0732004520306LABEL "OLIE" G4100R
0732004510307LABEL "BRANDSTOF" G4100R
Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : MAKITA

Model : G7300R

Categorie : Generator
