GEBRUIKSAANWIJZING EBE60-30 Exquisit

Leest u, voordat u dit apparaat gaat gebruiken, deze handleiding zorgvuldig door en bewaar deze voor toekomstig gebruik. Het ontwerp en de specificaties zijn onderhevig aan productontwikkeling en kunnen dus zo nodig zonder voorafgaande kennisgeving zijn gewijzigd. Voor details neemt u contact op met uw verkooppunt of de Servicedienst. Bovenstaande afbeelding is ter referentie, bekijk uw aangeschafte product voor de correcte details.

DANK U

Dank u voor de aanschaf van ons product. Wij hopen dat u veel plezier heeft van de vele mogelijkheden en voordelen die het biedt. Leest u de gehele gebruiksaanwijzing zorgvuldig door voordat u het apparaat in gebruik neemt. Bewaar de gebruiksaanwijzing op een veilige plek voor toekomstig gebruik. Zorg ervoor dat andere personen die dit product gebruiken ook vertrouwd zijn met de instructies uit de gebruiksaanwijzing.

INHOUD

BELANGRIJKE VEILIGHEIDSRICHTLIJNEN		01
INSTALLATIE	Inbouw rechtopstaande kast	07
	Inbouw in onderkast	08
	Belangrijke installatie instructies	09
	Stapsgewijze installatie	10
PRODUCT OVERZICHT	Oven	11
	Accessoires	11
	Accessoires gebruiken	12
	Het bedieningspaneel	13
	Voor de eerste ingebruikname	14
	Bedienen	14
REINIGING EN ONDERHOUD	Reiniging en Onderhoud	15
	Lamp vervangen	16
PROBLEMEN EN OPLOSSINGEN	PROBLEMEN EN OPLOSSINGEN	17
SPECIFICATIES	SPECIFICATIES	17
HET PRODUCT RECYCLEN	HET PRODUCT RECYCLEN	18
WARRANTY	QR CODEGARANTIEVOORWAARDEN	19

VEILIGHEIDSRICHTLIJNEN

Deze veiligheidsrichtlijnen zijn er voor uw veiligheid, lees deze a.u.b. goed door voordat u het apparaat gaat installeren.Om de doelmatige en veilige werking te waarborgen adviseren wij om:

- Wanneer nodig onze eigen Servicedienst te contacteren of het verkooppunt waar u het apparaat heeft aangeschaft.

- Altijd originele onderdelen te laten plaatsen bij onderhoud/reparatie.

WAARSCHUWING

- Wanneer de oven voor het eerst wordt aangezet, kan er een onaangename geur worden verspreid. Dit komt door het hechtmiddel voor de isolerende panelen in de oven. Laat het nieuwe product leeg werken in de traditionele kookfunctie op 250 graden Celsius gedurende 90 minuten om olie-onzuiverheden te reinigen in de ovenruimte.

- Tijdens het eerste gebruik is het heel normaal dat er lichte rook en wat geuren waarneembaar zijn. Als dit gebeurt dient u even te wachten tot de geur weer verdwenen is voordat u voedsel in de oven stopt.

- Maak gebruik van het product in een open omgeving.

- Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen niet aanraakt. Kinderen jonger dan 8 jaar uit de buurt van het apparaat houden, tenzij ze altijd onder toezicht staan.

- Als het oppervlak is beschadigd, het apparaat uitschakelen om een mogelijke elektrische schok te voorkomen.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of aan kennis als ze onder toezichtstaan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen dienen niet met het apparaat te spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd zonder toezicht.

- Tijdens het gebruik wordt het apparaat zeer heet. Zorg ervoor dat u voorkomt dat u de verwarmingselementen in de oven aanraakt.

- Hou kinderen uit de buurt van de oven als die in werking is, vooral als de grill aan is.

- Zorg ervoor dat het apparaat is uitgeschakeld voordat u de ovenlamp vervangt om de kans op een elektrische schok te voorkomen.

- De voorzieningen voor het afsluiten van de stroomvoorziening moeten worden op-genomen in de vaste bedrading in overeen-stemming met de bedradingsspecificaties.

- Hou toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

- Dit apparaat is niet geschikt voor personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat op een veilige manier moet worden gebruikt.

- Toegankelijke delen kunnen heet worden tijdens het gebruik. Hou jonge kinderen daarom uit de buurt.

- Er dient een contactonderbreking op alle polen te worden aangebracht in de vaste bedrading in overeenstemming met de geldende bedradingsvoorschriften.

• Als het netsnoer is beschadigd, dient het te worden vervangen door de fabrikant, de dealer of soortgelijk gekwalificeerde personen om een gevaarlijke situatie te voorkomen.
• Gebruik geen agressieve schuurmiddelen of scherpe metalen schrapers om het glas van de oven te reinigen. Dit kan krassen op het oppervlak geven en het glas blijvend beschadigen.
• Gebruik nooit een stoomreiniger voor het schoonmaken van uw oven.
• Het apparaat dient niet te worden bediend door middel van een externetimer of een afzonderlijk afstandbedieningssysteem.
• Gebruik een temperatuursensor die specifiek geadviseerd wordt voor dit apparaat.
• De richtlijnen voor ovens met meerdere plateaus bevatten ook de informatie voor de correctie plaatsing hiervan.

OVERIGE VEILIGHEIDSRICHTLIJNEN

■ Gebruik de oven niet als u blootsvoets bent. Raak de oven niet aan met vochtige of natte handen of voeten.
■ Open de ovendeur niet vaak tijdens de kookperiode.
■ Het apparaat dient door een gekwalificeerd elektricien te worden geinstalleerd en opgestart. De fabrikant is niet aansprakelijk voor eventuele schade die zou worden veroorzaakt door een gebrekkige plaatsing en installatie door onbevoegde personen.
■ Laat niets op de deur of de lade van de oven rusten als ze open staan, u kunt het apparaat uit balans brengen, de scharnieren beschadigen of de deur afbreken.
■ Sommige delen van het apparaat houden de warmte lang vast; het is noodzakelijk om te wachten tot ze zijn afgekoeld voordat u de delen aanraakt die direct aan de warmte zijn blootgesteld.
■ Als u het apparaat een lange tijd niet gebruikt, wordt geadviseerd de stekker uit het stopcontact te halen.

VERKLARING VAN CONFORMITEIT

Controleer bij het uitpakken van de oven of het apparaat niet is beschadigd. In geval van twijfel het apparaat niet gebruiken: neem contact op met een vakbekwame gekwalificeerde persoon. Hou het verpakkingsmateriaal zoals plastic zakken, polystyreen of spijkers buiten het bereik van kinderen, omdat deze gevaarlijk zijn voor kinderen.

CE

INSTALLATIE

Bij verschillen tussen de afbeeldingen en uw apparaat, ga dan altijd te werk volgens het door u aangeschafte apparaat.

Afbeelding (rechtopstaande) kastinbouw

1 Houd 5 mm vrij aan de boven- en onderzijde vrij voor het deurpaneel.
② Houd 20 mm vrij aan beide zijden vrij voor het deurpaneel.
3 Houd 20 mm vrij qua diepte voor het deurpaneel

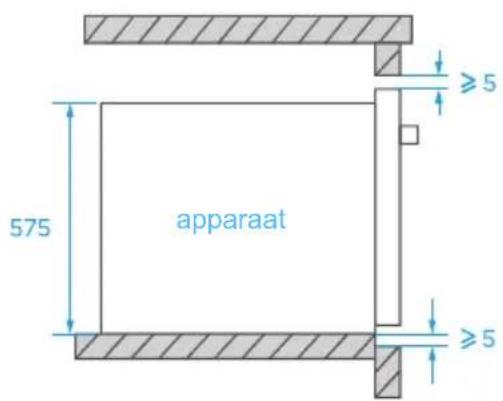

Afbeelding (onderkast) inbouw

595 595 20 401

apparaat 575 ≥5 ≥5

Zonder kookplaat

Air vents 600 Min. 450° Min. 50 600+2 560+8 Min. 470

Min. ventilatie opening: 250 mm²

20 20 5 ① ② ③

1 Houd 5 mm vrij aan de boven- en onderzijde vrij voor het deurpaneel.
2 Houd 20 mm vrij aan beide zijden vrij voor het deurpaneel.
③ Houd 20 mm vrij qua diepte voor het deurpaneel

kookplaat A ≥5 apparaat 575 ≥5

Met kookplaat

Wanneer het apparaat onder een kookplaat wordt geïnstalleerd, dient de minimale dikte van het werkblad A volgens onderstaande gegevens zijn:

Type kookplaat	Werkblad A
Inductie kookplaat (zones)	37 mm
Volledige inductie kookplaat	47 mm
Gasfornuis	30 mm
Elektrische kookplaat	27 mm

1. De dikte van de kastpanelen is 20 mm.
2. Wanneer het stopcontact aan de achterzijde van het apparaat wordt geïnstalleerd, dient de totaal benodigde minimale diepte van de kastopening van 470 mm te worden vergroot naar 500 mm.
3. De afmetingen hierboven zijn in mm.

Belangrijke installatie instructies

Dit symbool betekent verplicht op te volgen

1. De veilige werking van dit apparaat kan alleen worden gegarandeerd als het op professionele wijze is geïnstalleerd in overeenstemming met deze installatiehandleiding. De installateur is aansprakelijk voor schade als gevolg van onjuiste installatie.
2. Het gehele installatieproces vereist twee professionele installateurs. Draag droge beschermende handschoenen tijdens de installatie om krassen of elektrische schokken te voorkomen.
3. Gemonteerde units moeten hittebestendig zijn tot 90 C en evt. aangrenzende units tot 70 C.
4. Gebruik altijd een 16A stopcontact.

Dit symbool betekent is verboden

1. Installeer het apparaat niet achter een sierdeur of een keukenkastdeurtje, want dan kan het apparaat oververhit raken.
2. Controleer het apparaat na het uitpakken op beschadigingen. Sluit het apparaat niet aan als het tijdens transport beschadigd is.
3. Blokkeer de ventilatie-opening van het apparaat en de ruimte tussen de kast en het apparaat niet.
4. Wees uiterst voorzichtig bij het verplaatsen of installeren van het apparaat. Het is erg zwaar, til het apparaat niet op aan de deurgreep.
5. Als het netsnoer of de stekker beschadigd is, stop dan onmiddellijk met het gebruiken van het apparaat om brand, elektrische schokken of andere verwondingen te voorkomen.

Dit symbool betekent informatieve opmerking(en)

1. Wees voorzichtig tijdens het transporteren en installeren van het apparaat om schade aan het apparaat en inbouwkasten te voorkomen.
2. Voordat u het apparaat opstart, eerst alle verpakkingsmaterialen en losse accessoires in het apparaat verwijderen.
3. Het stopcontact dient bereikbaar te blijven (bijv. naast de kast) zodat het apparaat snel en eenvoudig volledig uitgeschakeld kan worden.
4. Wanneer installatie afgerond is, controleer daarna of de stekker goed en volledig in het stopcontact is geduwd.
5. Bekijk de afbeelding voor de inbouw goed, hier vindt u de specificaties omtrent de correcte diepte die in de kast nodig is. De vrij te laten ruimte tussen het apparaat en het onderpaneel van de kast en ook tussen het apparaat en het achterpaneel van de kast (of muur) MOET minimaal 50 mm zijn.

Stapsgewijze installatie

1. Pas de kast inbouwopening aan volgens de afbeelding bij het Hoofdstuk Installatie.
2. Voor het starten van de installatie, controleer of het geaarde stopcontact voldoet aan de richtlijnen en correct functioneert. Controleer ook of de afmetingen van de opening voldoen aan de richtlijnen.
3. Plaats het apparaat in de beoogde installatie opening in de keukenkast in de keuken en steek de stekker in het stopcontact.
4. Open de ovendeur, kijk links- en rechtboven aan het apparaat, daar ziet u de montage openingen. (zie afb.)
5. Bevestig het apparaat aan de kast met de meegeleverde rubber dopjes A en de schroeven B

montage opening voor bevestiging

PRODUCT OVERZICHT

Oven

Draag tijdens het uithalen van voedselproducten hittebestendige ovenhandschoenen om brandwonden te voorkomen! Let op de vrijkomende stoom wanneer u de ovendeur opent. Open eerst op een kleine spleet zodat er geen hete stoom in uw gezicht komt.

bedieningspaneel montage opening voor bevestiging ventilatie openingen montage opening voor bevestiging ovendeur met glaspaneel handgreep

Accessoires

Pure structural grid pattern without any text, numbers, or symbols

ovenrooster

voedsel grillen erop of om hittebestendige kook- of bakschalen op te plaatsen

om grote porties voedsel te bereiden of als opvangbak

frituurmand

alleen geschikt voor hetelucht functie

Accessoires gebruiken (alleen bij bepaalde modellen)

Voor een correcte werking dient het ovenrooster en de bakplaat tussen het eerste en het vijfde niveau te worden geplaatst. Gebruikt u ze samen, dan altijd de bakplaat onder het ovenrooster plaatsen.

Het bedieningspaneel

15 30 45 60 75 90 105 120 K2

°C MAX 250 200 150 100 50 K3

Draai aan K1 om de functie te kiezen

Draai aan K2 om te tijd in te stellen/ aan te passen

Draai aan K3 om de temperatuur in te stellen/ aan te passen

Functie	Toelichting
Lamp	Voortgang bereidingsproces bekijken, de de ventilator draait ook, wat gebruikt kan worden om voedsel te ontdooien
Conventioneel + Ventilator	De ventilators en verwarmingselementen zorgen voor gelijkmatige warmte inwerking en bruining. Geschikt om diverse vleesproducten te bereiden.
Verwarmingselement onder + Ventilator	Het verwarmingselement onderin geeft warmte af en de ventilator zorgt voor het sneller intrekken van de warmte in het voedsel. Geschikt voor warmhouden en bruinen.
Verwarmingselement boven + Ventilator	Het verwarmingselement bovenin geeft warmte af en de ventilator zorgt voor het sneller intrekken van warmte in het voedsel. Geschikt om voedsel te bruinen of kleine stukken vlees te bereiden.
Grill element + Ventilator	Het grill element werkt samen met de ventilator. Geschikt voor het bakken van kleine porties voedsel.
Heteluchtoven	Ter vervanging van de hete olie in de frituurpan, is het nu de hete luchtcirculatie in de ovenruimte waardoor het voedsel gaart en ook wordt het vocht in het buitenlaagje van het voedsel extra verdampt, dit zorgt voor een soort frituur-effect.
ECO	Voor energiebesparend voedsel bereiden,
Reinigen	Stoom zorgt voor het zachter worden van de voedselresten en/of vetresten in de ovenruimte.

Voor eerste ingebruikname

1. Gebruik de oven niet vooraleer deze geheel en correct is geïnstalleerd.
2. Verwijder eerst alle verpakkingsmaterialen en tape etc. (bijv. piepschuim, karton, ovenroosters, bakplaten) en losse accessoires uit de oven om brandgevaar te voorkomen.
3. Reinig de ovenruimte en accessoires met een sopje van water en een neutraal reinigingsmiddel en een zachte doek.
4. Open een keukenraam of schakel de afzuigkap aan voor extra ventilatie.
5. Laat tijdens gebruik geen kinderen of huisdieren in de keuken en sluit de deuren naar naastliggende ruimtes.
6. Na het inschakelen van het apparaat stelt u de ovenfunctie met tijd en temperatuur zoals hieronder aangegeven in om zo geurtjes uit de ovenruimte te verwijderen.
7. Na (het eerste) gebruik opent u de ovendeur op een spleet en wacht u tot het apparaat geheel is afgekoeld.

Functie	Temperatuur	Tijd
Conventioneel + Ventilator	250°C	0.5 uur

Bedienen

□□□' UDDLGHNQRSQDDU. □RP GHJHZHQVHRYHQIXQFHLHHNHL] HQ
□□□' UDDL□DDQ□NQRS□. □□RP □GH□NL□G□L□Q□WH□VW□HQ□
□□□' UDDL□DDQ□NQRS□. □□RP □GH□NHP SHUDWXXU□LQ□WH□VWHCOHQ□
□□□：DQQHHU□KHW□EHUHLGLQJVSURFHV□N□DDU□LV□□GUDDL□D□H□NQRSSHQ□ZHHU□QDDU□GH□□□ □SRVL

F ECX K1 15 30 45 60 75 120 105 90 K2 °C MAX 250 200 150 50 100 °C K3

Opmerking

Wanneer de tijdsduur is verstreken, stopt het verwarmingselement met werken. De ventilator en de verlichting nog niet. Nadat de oven is afgekoeld, draait u de knop " K1 "naar de" " positie, de ventilator stopt en verlichting gaat uit.

REINIGING EN ONDERHOUD

Reinigen

Trek de stekker uit het stopcontact voordat u het apparaat gaat reinigen of onderhoud gaat plegen. Om de levensduur te verlengen, reinigt u de oven na elk gebruik.

Stapsgewijs reinigen als volgt:

1. Wacht tot de oven geheel is afgekoeld na gebruik.
2. Verwijder de losse accessoires, spoel met warm water af en droog deze af.
3. Verwijder de voedsel en vet/olie resten uit de ovenruimte.
4. Reinig het ovenoppervlak met een zachte doek bevochtigd met een sopje en droog deze erna af.

5. Start de stoomreinigingsfunctie als volgt:
   a) Voeg 250 ml schoon water en een juiste hoeveelheid afwasmiddel in de ovenruimte en meng dit goed.
   b) Sluit de ovendeur, draai knop 1 naar de " "positie.
   c) Draai knop K2 naar de "30 minuten "positie.
   d) Draai de knop K3 naar de "100°C" positie.

6. Wanneer deze functie zijn proces heeft afgerond, laat u de oven afkoelen. Droog daarna de ovenruimte met een zachte doek of schone absorberende spons.

1. Gebruik geen harde reinigingshulpmiddelen, harde borstels of corroderende reinigingsmiddelen, deze beschadigen de oven en de accessoires.
2. Gebruik geen schurende reinigingsmiddelen en/of scherpe metalen krabbers/messen om het glas in de deur te reinigen.

Lamp vervangen

1. Schakel de oven uit en trek de stekker uit het stopcontact. Zorg dat de oven en de accessoires erin goed afgekoeld zijn voordat u deze aanraakt.
2. Verwijder de afdekkap van de lamp door deze linksom te draaien (let op, dit kan stroef gaan) vervang de lamp met een nieuwe van hetzelfde type en sterkte.
3. Plaats de nieuwe lamp, welke hittebestendig dient te zijn tot 300°C. Om deze aan te schaffen, kunt u contact opnemen met onze Servicedienst.
4. Heeft u twijfels, raadpleeg dan een erkend elektricien voor hulp en/of advies.

Controleer dat de stroomtoevoer naar het apparaat is uitgeschakeld om het risico van een elektrische schok te voorkomen. Zorg ook dat het apparaat volledig is afgekoeld voordat u de lamp vervangt.

PROBLEMEN EN OPLOSSINGEN

Kunt u het probleem niet oplossen of staat uw probleem er niet bij?

Neem a.u.b. contact op met onze Servicedienst.

Probleem	Mogelijke oorzaak	Oplossing
Oven start niel	Stekker niet (goed) ingestoken	Stekker goed insteken
	Zekering in de meterkast niet ingeschakeld	Zekering inschakelen
	Ovendeur is niet goed gesloten	Ovendeur goed sluiten
Verlichting doet het niet	Lamp is defect	Contacteer de Servicedienst
Doordringende geur of rook	Bij de 1e keer gebruiken	U hoeft niets te doen Dit gaat vanzelf weg
Voedsel niet gaar	Temperatuur te laag ingesteld	Stel een hogere temperatuur in
	Te grote portie	Bereid in kleinere porties of verleng de bereidingstijd
Verbrand of niet gelijkmatig gegaard	Temperatuur te hoog ingesteld of de bereidingstijd te lang ingesteld	Stel de bereidingstijd korter en/of temperatuur lager in
	Voedsel staat te dicht op het verwarmingselement	Plaats het rooster of bakplaat op een ander niveau
Ventilator blijft werken nadat bereidingstijd klaar is	Ventilator werkt langer door voor hitte afvoer	U hoeft niets te doen Ventilator stopt vanzelf

SPECIFICATIES

Model	EBE60-30
Inhoud	60L
Nominale spanning	220-240V~
Nominale frequentie	50Hz-60Hz
Stroomverbruik	2.05 kW

Dit apparaat voldoet aan de Europese Richtlijnen 2002/96/EC voor Elektrisch en Elektronisch Afval (WEEE). Door ervoor te zorgen dat dit apparaat op de juiste wijze wordt afgevoerd, draagt u bij om mogelijke schade aan milieu en volksgezondheid te voorkomen.Het symbool op dit product geeft aan dat het niet met het gewone huishoudelijk afval afgevoerd mag worden. Het moet naar een inzamelpunt worden gebracht voor elektrisch- en elektronisch apparatuur. Dit apparaat vereist gespecialiseerde afval-verwerking. Voor meer informatie over het recyclen, hergebruik en verwerking van dit product, neemt u contact op met uw gemeentelijke afvalverwerkingsinstantie, uw gemeente of uw leverancier.

Wanneer u het apparaat uitpakt, controleer dan of het nergens beschadigd is. Bij twijfel het apparaat niet in gebruik nemen, maar neem contact op met de Servicedienst. Houd verpakkingsmaterialen zoals plastic zakken, polystyreen materialen of spijkers/nietjes buiten bereik van kinderen. Deze materialen kunnen een gevaar opleveren.

Garantie voorwaarden

Beste gebruiker,

Voor onze garantievoorwaarden kunt u onderstaande QR-code scannen of de link die eronder staat gebruiken. Onderaan in de voettekst vind u onze garantievoorwaarden.

Voor vragen betreffende verkoop kunt u mailen naar: [e-mail]

Voor vragen betreffende service kunt u mailen naar: [e-mail]

Voor overige vragen kunt u mailen naar: [e-mail]

Telefonisch zijn wij ook te bereiken: [phone]
