| Producttype | Professionele vaatwasser |
| Merk | Smeg |
| Model | UD505DS |
| Netto gewicht | ongeveer 52 kg |
| Capaciteit boiler | 6 liter |
| Capaciteit kuip | 13 liter |
| Waterverbruik per spoelcyclus | 3,2 liter |
| Geluidsniveau | minder dan 60 dB(A) |
| Beschermingsgraad | IPX4 |
| Maximale werkhoogte | 2000 meter boven zeeniveau |
| Omgevingstemperatuur | 10 °C tot 35 °C |
| Toegestane waterhardheid (zonder ontharder) | ≤ 15 °F |
| Toegestane waterhardheid (met ontharder) | ≤ 60 °F |
| Minimaal waterdebiet (met spoelpomp) | 6 liter/minuut |
| Minimaal waterdebiet (zonder spoelpomp) | 12 liter/minuut |
| Aansluiting watertoevoer | 3/4 inch schroefdraad |
| Minimale afvoerdiameter | 25 mm |
| Maximale afvoerhoogte | 600 mm |
| Programma's | Kort (1 min 30 s), Gemiddeld (2 min 30 s), Lang (4 min) |
| Instelbare boilertemperatuur | 71 °C tot 85 °C |
| Instelbare kuip temperatuur | 52 °C tot 62 °C |
| Type voedingskabel | H07RN-F |
| Waterontharder | Optioneel (automatische regeneratie) |
| Doseerpompen | Voor vaatwasmiddel en glansmiddel (extern) |
| Display | LED-display met programmainformatie en foutcodes |
Veelgestelde vragen - UD505DS SMEG
Gebruikersvragen over UD505DS SMEG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vaatwasser in PDF-formaat gratis! Vind uw handleiding UD505DS - SMEG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UD505DS van het merk SMEG.
GEBRUIKSAANWIJZING UD505DS SMEG
VERTALING VAN DE OORSPRONKELIJKE GEBRUIKSAANW IJZING
INHOUDSOPGAVE
1 PRODUCTIDENTIFICATIE....3
1.1 TOEPASSINGSGEBIED, ALGEM ENE FUNCTIES EN GEBRUIKSBESTEM MING 3
1.2 NAAM EN ADRES VAN DE FABRIKANT OF DE DISTRIBUTEUR 3
1.3 VERKLARING VAN CONFORM ITEIT MET DE PRODUCTNORM EN 3
1.4 BESCHRIJVING VAN HET APPARAAT 4
2 IN DEHANDLEIDING GEBRUIKTE SYM BOLEN....4
SM EG dankt u voor het kiezen van ons product.
Deze handleiding is een integraal onderdeel van de machine. Ze moet, gedurende de gehele levensduur van de machine, intact en binnen handbereik bewaard worden omdat ze belangrijke informatie bevat over de montage, de veiligheid, het gebruik en het onderhoud.
In geval het apparaat wordt doorverkocht, moet ook deze handleiding worden meegeleverd.
Voorafgaand aan de inbedrijfstelling van de machine moeten alle in de handleiding opgenomen instructies aandachtig gelezen worden, opdat u bekend bent met de meest geschikte omstandigheden voor het gebruik van de professionele vaatwasser.
1 PRODUCTIDENTIFICATIE
1.1 Toepassingsgebied, algemene functies en gebruiksbestemming
Deze vaatwasmachine is geschikt voor een professioneel gebruik in de sectoren catering en institutionele maaltijdvoorziening en voldoet aan de geldende veiligheidsvoorschriften. Een oneigenlijk gebruik kan schade aan personen en/ of voorwerpen veroorzaken; derhalve moet de vaatwasser uitsluitend gebruikt worden door voldoende opgeleid personeel.
Deze vaatwasser is ontworpen om gebruikt te worden op een permanente plaats van installatie en is uitsluitend bestemd voor het wassen van bestek en stabiel vaatwerk (borden, bakvormen, kopjes, glazen, schalen en dergelijke) bij de door het apparaat geproduceerde temperatuur en vochtigheid. Elk ander soort gebruik is niet toegestaan en kan gevaarlijk zijn.
De personen die als gevolg van hun lichamelijke, zintuiglijke of geestelijke vermogens of van hun gebrek aan ervaring of kennis niet in staat zijn om de vaat wasser onder veilige omstandigheden te gebruiken, mogen er geen gebruik van maken zonder het toezicht en de begeleiding van een verantwoordelijke persoon.
De fabrikant wijst elke aansprakelijkheid af voor schade aan personen of voorwerpen die veroorzaakt wordt door de niet-naleving van de in de handleiding opgenomen instructies, door een oneigenlijk gebruik, door geknoei met ook maar één afzonderlijk onderdeel van de apparatuur en door het gebruik van niet-originele reserveonderdelen.
1.2 Naam en adres van de fabrikant of de distributeur
Smeg S.p.A.
Via Leonardo da Vinci, 4 - 42016 Guastalla (RE) Tel. +39 0522 8211 - Fax + 39 0522 821453
internet: www.smegfoodservice.com, email: foodservice@smeg.it
Neem voor prijzen en prijsopgaven contact op met het personeel van onze verkoopafdeling.
Onze afdeling technische bijstand staat tot uw beschikking met aanwijzingen voor de correcte werking van het apparaat en kan u de contactgegevens verstrekken van het dichtstbijzijnde erkende servicecentrum.
Ons gehele productengamma kan op ons website geraadpleegd worden.
1.3 Verklaring van conformiteit met de productnormen
Dit apparaat voldoet aan de van kracht zijnde normen inzake de veiligheid en is in overeenstemming met de bepalingen van de richt lijnen 2006/ 42/ EG en 2004/ 108/ EG.
De vaatwasmachine is bovendien gemarkeerd in overeenstemming met de Europese richt lijn 2002/ 96/ EG, Afgedankte elektrische en elektronische apparatuur (AEEA).
Voor informatie over de behandeling, inzameling en recycling van dit product moet contact worden opgenomen met de plaatselijk verantwoordelijke instantie voor afvalinzameling of de verkoper waar het product is aangekocht.
Door ervoor te zorgen dat dit product op correcte wijze verwijderd wordt, draagt de gebruiker bij aan het voorkomen van mogelijke negatieve gevolgen voor het milieu en de volksgezondheid.
1.4 Beschrijving van het apparaat
| U AFDEKKING (BOVENPLAAT) |  |
| D DISPLAY EN BEDIENINGSPANEL | |
| A VOORSTE DEUR VOOR HET LADEN/ LOSSEN | |
| V ERVICEDEURTJE | |
| F VERSTELBARE POOTJES |
2 IN DE HANDLEIDING GEBRUIKTE SYM BOLEN
 | Het symbool geeft aan dat de instructies van de handleiding aandachtig gelezen moeten worden. |
 | Het symbool wordt geplaatst naast informatie die belangrijk is voor de veiligheid van de personen en het apparaat. |
 | Het symbool wordt aangebracht op enkele onderdelen die elementen bevatten die onder gevaarlijke spanning staan en duidt op het gevaar op elektrische schokken. |
 | Dit symbool is dicht bij de klem voor het aansluiten van een externe equipotentiaalgeleider aangebracht. |
 | Het symbool bevindt zich naast belangrijke informatie. Lees aandachtig de weergegeven aanwijzingen en neem de aangegeven handelingen en gedragsregels in acht. |
 | Het symbool wordt geplaatst naast technische informatie en instructies, bestemd voor het gekwalificeerde personeel belast met de installatie, de inbedrijfstelling, de keuring en de eventuele werkzaamheden voor buitengewoon onderhoud. |
 | De aanwezigheid van dit symbool geeft aan dat het apparaat, aan het einde van zijn levensduur, voor terugwinning en recycling moet worden ingeleverd bij afvalverwerkingsbedrijven, in overeenstemming met de regelgeving van kracht in het land van installatie. Neem voor de verwijdering contact op met gespecialiseerde centra. |
3 VEILIGHEIDSW AARSCHUW INGEN EN -INSTRUCTIES
De onderstaande waarschuwingen en instructies bevatten belangrijke informat ie die aandachtig gelezen moet worden.
De fabrikant is niet aansprakelijk voor schade die veroorzaakt wordt de de niet-naleving van de veiligheidswaarschuwingen en -instructies.
3.1 Correcte installatie
- De vaatwasmachine moet door een erkende technicus geïnstalleerd worden. - Bij de verplaatsing en installatie van de vaatwasser moet altijd gebruik worden gemaakt van de persoonlijke beschermingsmiddelen (PBM) die het meest geschikt zijn voor de uit te voeren werkzaamheden.
- Een vaatwasmachine die tijdens het transport schade heeft opgelopen, mag niet geïnstalleerd worden. Neem in geval van twijfel contact op met de verkoper.
- Indien de voedingskabel beschadigd is, mag de vaatwasser niet in werking worden gesteld.
- De vaatwasser niet installeren in ruimten die worden blootgesteld aan vorst of omgevingen met een explosiegevaarlijke atmosfeer (ATEX).
- Eventuele accessoires mogen alleen geïnstalleerd worden indien goedgekeurd door de fabrikant.
- De vaatwasser niet installeren in de nabijheid van apparaten die hoge temperaturen uitstralen (bijv. gasbranders, kachels en dergelijke) omdat deze schade kunnen veroorzaken.
- In het geval de vaatwasser op een verhoogde positie geïnstalleerd wordt, moet ervoor gezorgd worden dat zowel de steun als de vaatwasser correct bevestigd worden en er geen gevaarlijke situaties kunnen ontstaan.
- De elektrische veiligheid wordt alleen gewaarborgd wanneer de vaatwasser is aangesloten op een aardleiding die voldoet aan de vereist en van de geldende elektrische normen. Laat het systeem in geval van twijfel controleren door een gekwalificeerde elektricien.
- Installeer op de voedingslijn van de vaatwasser, op een gemakkelijk bereikbare plaats, een stroomonderbreker en een beveiliging tegen overstroom (vermogensschakelaar of zekeringen). Deze voorziening moet uitsluitend bestemd zijn voor de vaatwasser en overeenkomen met diens nominale elektrische kenmerken.
- Suit de vaatwasser niet aan op het elektriciteitsnet door middel van adapters of verlengsnoeren omdat die de noodzakelijke veiligheid niet garanderen.
- Wanneer de vaatwasser op het elektriciteitsnet wordt aangesloten met een stekker, moet deze van hetzelfde type zijn als het stopcontact, geschikt voor de elektrische kenmerken van het apparaat en voldoen aan de plaatselijk geldende regelgeving voor elektrische installaties.
De stekker moet na de installatie gemakkelijk bereikt kunnen worden.
- Gebruik voor de aansluiting op het waternet alleen nieuwe slangen. Gebruik geen oude slangen of slangen verkregen van eerdere inst allaties.
- De aansluiting op de afvoer moet voldoen aan de van kracht zijnde nationale regelgeving. Een onjuiste aansluiting kan retourwater en in sommige gevallen verontreiniging veroorzaken.
3.2 Veilig gebruik
- Het met het gebruik van de vaatwasser belaste personeel moet naar behoren opgeleid en geïnstrueerd worden.
- Het apparaat is niet geschikt voor gebruik door minderjarigen of personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, zonder de nodige ervaring en kennis. Het gebruik van het apparaat is voor deze personen alleen toegestaan wanneer ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.
- Laat de deur van de vaatwasser niet open. Gevaar op struikelen of letsel door de hoeken van de deur.
- Niet op de geopende deur gaan zitten of leunen. De machine zou kunnen kantelen of schade kunnen oplopen.
- Het water in de vaatwasser is niet drinkbaar.
- Gebruik de vaatwasser niet voor het wassen of weken van levensmiddelen.
- Gebruik het water in de vaatwasser niet voor het ontdooien van levensmiddelen, ook niet wanneer deze in hermetische containers verpakt zijn.
- Let tijdens het gebruik van de vaatwasser goed op voor de hoge temperatuur die het vaatwerk aan het einde van een wascyclus bereikt.
- De messen en ander scherp keukengerei moet in de mand worden geplaatst, met de punt naar beneden of horizontaal, en mogen niet uit de mand steken.
- De vaatwasser is alleen bestemd voor gebruik met water en reinigingsmiddelen die geschikt zijn voor het wassen in een professionele vaatwasmachine. Het gebruik van andere producten kan zowel het vaatwerk als de machine beschadigen.
- De vaatwasser niet laten werken met organische oplosmiddelen of ontvlambare vloeistoffen. In de vaatwasser geen vaatwerk plaatsen dat bevuild is met as, was of verf.
- Neem bij de hantering van de reinigingsmiddelen strikt de aanwijzingen van de fabrikant van het middel in acht.
- Houd de veiligheidsinformatiebladen van de reinigingsmiddelen altijd onder handbereik, opdat ze, wanneer nodig, eenvoudig kunnen worden geraadpleeqd door de bediener.
- Het inslikken of inademen van de reinigingsmiddelen kan ernstig letsel van de neus, mond en keel veroorzaken. Wanneer er reinigingsmiddel wordt ingeademd of ingeslikt, moet onmiddellijk een arts geraadpleegd w orden.
3.3 Correct onderhoud
- De machine mag niet worden gereinigd met een waterstraal, een hogedruk- of een stoomreiniger.
- Voorafgaand aan de onderhoudswerkzaamheden van het apparaat moet de vaatwasser worden losgekoppeld van het elektriciteitsnet. Het, ook per ongeluk, aanraken van de onder spanning staande elektrische onderdelen kan zeer gevaarlijk zijn.
- De behuizing van de vaatwasser mag nooit geopend worden. Gevaar voor elektrische schokken. De toegang tot de interne delen van de vaatwasser is voorbehouden aan de gekwalificeerde technicus.
- De vaatwasser mag alleen gerepareerd worden door de erkende technische servicedienst. Niet-correct uitgevoerde reparaties kunnen schade of gevaren voor de bediener veroorzaken.
- Het is niet toegestaan om op enige wijze de elektrische circuits of de mechanische structuur van de machine te wijzigen. De fabrikant aanvaardt geen aansprakelijkheid en draagt geen schuld voor schade die veroorzaakt wordt door andere dan de toegestane handelingen.
- Vervang eventuele defecte of beschadigde delen alleen met originele reserveonderdelen. De fabrikant wijst elke verantwoordelijkheid af en draagt geen schuld voor schade die veroorzaakt wordt door het gebruik van niet-originele reserveonderdelen.
- Om enig risico te voorkomen, moet de vervanging van de voedingskabel, wanneer noodzakelijk, worden uitgevoerd door de fabrikant of door een erkend servicecentrum, in overeenstemming met de kenmerken vermeld op het bij de machine geleverde elektrische schema.
4 KENM ERKEN VAN HET PRODUCT

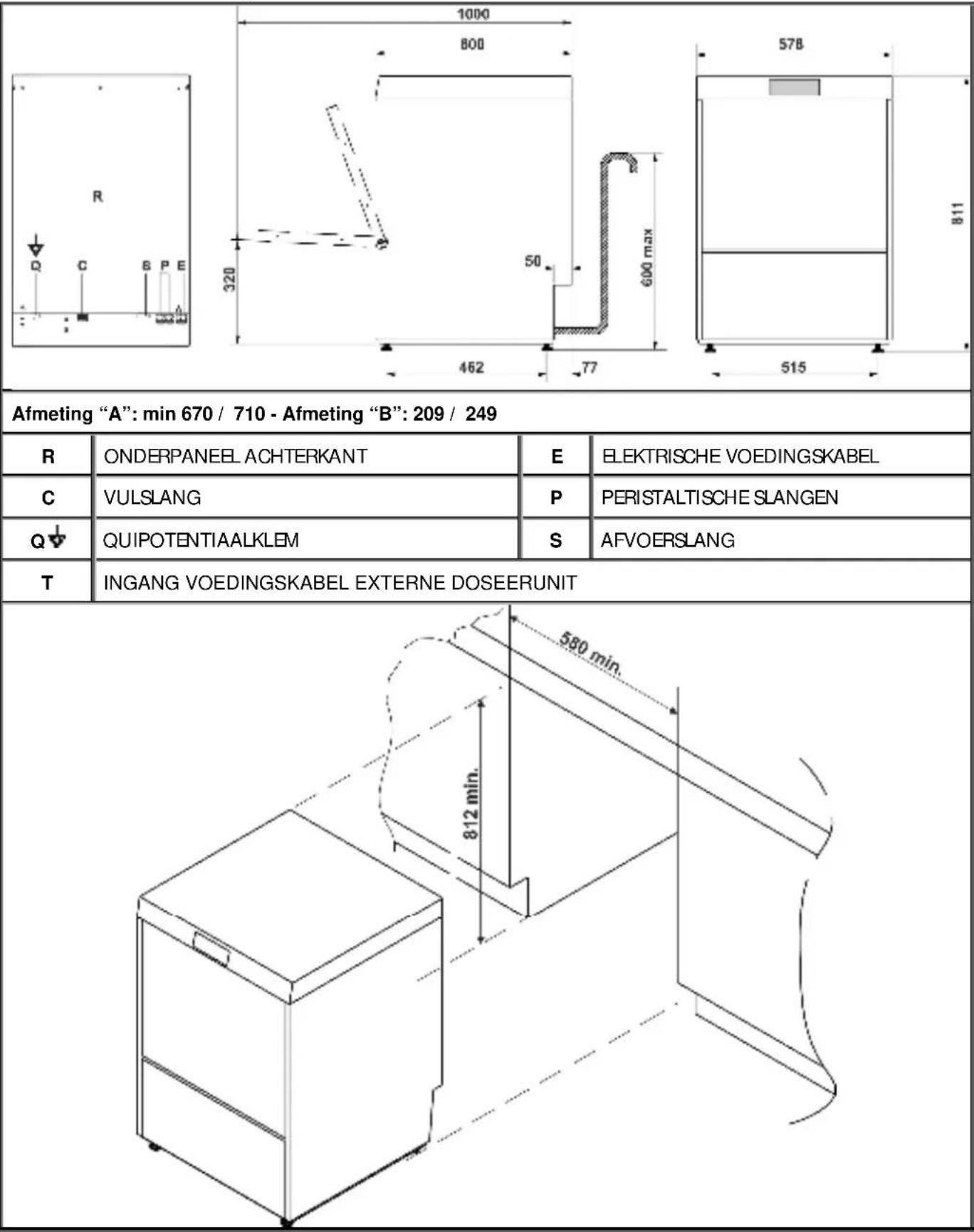

4.1 Grootte en afmetingen voor installatie
| Afmeting “A”: min 670 / 710 - Afmeting “B”: 209 / 249 | |||
| R | ONDERPANEEL ACHTERKANT | E | ELEKTRISCHE VOEDINGSKABEL |
| C | VULSLANG | P | PERISTALTISCHE SLANGEN |
| Q↓ | QUIPOTENTIAALKLEM | S | AFVOERSLANG |
| T | INGANG VOEDINGSKABEL EXTERNE DOSEERUNIT | ||
| Energievoorziening - Zie het | typeplaatje en het bij de machine geleverde elektrische schema | |
| Druk voedingswater - | - | |
| Temperatuur voedingswater - | - | |
| Gebruik - Intern | ||
| M ax hoogte van gebruik m 2000 | ||
| Temperatuur gebruiksomgeving °C 10 - 35 | ||
| Relatieve vochtigheid | 80% voor temperaturen tot 25 °C met lineaire vermindering tot 50% bij een temperatuur van 35 °C | |
| Hardheid voedingswater (modellen met waterontharder) | °F | ≤ 60 |
| Hardheid voedingswater (modellen zonder waterontharder) | °F | ≤ 15 |
| Stroomdebiet water (modellen met pomp spoeling) | L/min | min 6 |
| Stroomdebiet water (modellen zonder pomp spoeling) | L/min | min 12 |
| Buisverbinding toevoerpijp | - | met schroefdraad 3/4 “ |
| M inimale diameter afvoer | mm | 25 |
| Hoogte van de afvoer (vanaf het steunvlak van de machine) | mm | max 600 |
| Waterverbruik voor spoelcyclus | L | 3,2 |
| Capaciteit boiler | L | 6 |
| Capaciteit compartiment | L | 13 |
| Geluidsniveau | LpA | < 60 dB(A) |
| Beschermingsgraad | IPX | 4 |
| Netto gewicht | kg | ~ 52 |
| Type voedingskabel | ◀HAR▶ | H07RN-F |
5 VOORBEREIDING VAN HET APPARAAT VOOR HET GEBRUIK
Breng de vaatwasser naar de plaats van installatie, verwijder de verpakking, controleer de intactheid van het apparaat en de onderdelen; in geval van schade moet dit schriftelijk gemeld worden aan de vervoerder. Het verpakkingsmateriaal (plastic zakken, piepschuim, spijkers, enz.) is een mogelijke bron van gevaar en mag niet binnen het bereik van kinderen en huisdieren bewaard worden. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk. Deze kunnen zonder gevaar bewaard worden of verwijderd worden via een speciaal centrum voor afvalverwerking. De plastic materialen die eventueel gerecycled kunnen worden, zijn als volgt gemarkeerd:
PE - polyethyleen: externe verpakkingsfolie, zakje instructies, beschermende zakjes.
PP - polypropyleen: verpakkingsband voor het sluiten van de verpakking.
PS - polystyreenschuim: hoekbeschermingen, deksel verpakking.
De materialen hout en karton kunnen volgens de plaatselijke voorschriften verwijderd worden.
Alle in dit deel beschreven handelingen moeten worden uitgevoerd en/ of gecontroleerd door het gekwalificeerde personeel dat belast is met de installatie en de eerste inbedrijfstelling van de vaatwasser.
5.1 Plaatsing en installatie
Plaats de vaatwasser op de gewenste plek en verwijder de beschermende folie. Nivelleer de vaatwasser (met behulp van een waterpas) door middel van de vier verstelbare pootjes, om zo de stabiliteit van het apparaat te waarborgen. In het geval de vaatwasser op een verhoogde posit ie geïnstalleerd wordt, moet ervoor gezorgd worden dat zowel de steun als de vaatwasser correct bevestigd worden en er geen gevaarlijke situaties kunnen ontstaan.
De systemen en de ruimten waarin de vaatwasser geïnstalleerd wordt, moeten voldoen aan de van kracht zijnde voorschriften.
In het geval de vaatwasser grenzend aan een ander apparaat geïnstalleerd wordt, moeten ook de voorschriften van de fabrikant van het andere apparaat gecont roleerd worden..
De fabrikant moet voorafgaand toestemming verlenen voor andere dan de voorziene installatie.
In de zone rond de vaatwasser moet uitsluitend meubilair voor een professioneel gebruik gebruikt worden. Andere soorten meubilair kunnen beschadigd raken.
5.2 Aansluiting op de waterleiding
Controleer of de druk, het debiet en de temperatuur van het voedingswater overeenkomen met de
technische gegevens van de vaatwasser. Indien de dynamische druk hoger is dan vermeld staat onder de technische gegevens, moet een drukreduceerventiel geïnstalleerd worden. In geval de druk lager is zou het, voor het waarborgen van optimale prestaties, noodzakelijk kunnen zijn om een speciale hulppomp te installeren. Sluit de watertoevoerleiding aan op een kraan met een schroefdraadaansluiting 3/4" gas en plaats er het meegeleverde filter "A" tussen. De kraan moet na de installatie gemakkelijk bereikbaar zijn.
Gebruik voor de aansluiting op het waternet alleen nieuwe slangen. Gebruik geen oude slangen of slangen verkregen van eerdere installaties.
In geval de watervoorziening langdurig inactief is gebleven of er zijn ingrepen op uitgevoerd, moet, vóór het aansluiten van de voedingsleidingen van het apparaat, de lucht en de onzuiverheden vanuit de leidingen verwijderd worden door het water te laten stromen.
5.3 Aansluitingen op de afvoer
De vaatwasser is voorzien van een afvoerpomp en is voorbereid voor de afvoer naar zowel de muur als de vloer. Voordat de pijp w ordt aangesloten, moet gecontroleerd worden of de doorsnede en de hoogte van de muurafvoer in overeenstemming zijn met de technische kenmerken van de vaatwasser. Let bij het aansluiten van de afvoerpijp van de vaatwasser op dat er geen knikken, scherpe bochten of kneuzingen ontstaan. Aangezien het afgevoerde water hoge temperaturen kan bereiken, moet het uiteinde van de afvoerpijp met de meegeleverde klemmen op de afvoeraansluit ing bevestigd worden.
De aansluiting op de afvoer moet voldoen aan de van kracht zijnde nationale regelgeving. Een onjuiste aansluiting kan retourwater en in sommige gevallen verontreiniging veroorzaken.
Er mogen geen verlengingen van de met de machine geleverde afvoerpijp tot stand worden gebracht. Eventuele verlengingen kunnen problemen met betrekking tot de afvoer veroorzaken.
5.4 Aansluiting op het elektriciteitsnet
De elektrische aansluiting van de vaatwasser moet worden toevertrouwd aan gemachtigd en gekwalificeerd personeel, in overeenstemming met de geldende normen. Neem bovendien de met de machine geleverde technische voorschriften voor de aansluiting in acht. De nominale elektrische kenmerken van de vaatwasser staan vermeld op het typeplaatje van het apparaat. Op de voedingslijn van de vaatwasser moet, op een gemakkelijk bereikbare plaats, een stroomonderbreker worden geïnstalleerd, met een contactopeningswijdte voor de overspanningsklasse II, en een beveiliging tegen overstroom (vermogensschakelaar of zekeringen). De voorzieningen moeten uitsluitend bestemd zijn voor de vaatwasser en overeenkomen met diens nominale elektrische kenmerken. Voorafgaand aan de inbedrijfstelling van de vaatwasser moeten de veiligheidsvoorzieningen onderworpen worden aan een functionele test. Wanneer de vaatwasser op het elektriciteitsnet wordt aangesloten met een stekker, moet deze van hetzelfde type zijn als het stopcontact, geschikt voor de elektrische kenmerken van het apparaat en voldoen aan de plaatselijk geldende regelgeving. De stekker moet na de installatie gemakkelijk bereikt kunnen worden.
De elektrische veiligheid wordt alleen gewaarborgd wanneer de vaatwasser is aangesloten op een aardleiding die voldoet aan de vereisten van de geldende elektrische normen. Laat het systeem in geval van twijfel controleren door een gekwalificeerde elektricien.
Sluit de vaatwasser niet aan op het elektriciteitsnet door middel van adapters of verlengsnoeren omdat die gevaarlijke oververhitting kunnen veroorzaken.
Sluit het apparaat aan op de potentiaalvereffening van het systeem. De aansluitklem voor de aansluiting op de potentiaalvereffening bevindt zich onderaan op de achterzijde van de machine en is gemarkeerd met het symbool.
De vaatwasser kan alleen verstoken worden van spanning door middel van de stroomonderbreker of, in geval van machines met een stekker, door de stekker uit het stopcontact te verwijderen.
6 EERSTE INWERKINGSTELLING
6.1 Eerste inwerkingstelling
Vóór de ingebruikneming moet de werking van het elektrische beveiligingssysteem worden getest. De installatie moet worden uitgevoerd en/ of gecontroleerd door gekwalificeerd personeel dat voor de eerste inwerkingstelling en de instructies met betrekking tot de werking van de vaatwasser zal zorgen.
6.2 Klaarmaken voor het gebruik (belangrijk)
Alle modellen zijn uitgerust met de glansmiddeldoseerunit terwijl slechts enkele modellen uitgerust zijn met de vaatwasmiddeldoseerunit.
Bij aanwezigheid van beide doseerunits moet u de externe vaatwas- en glansmiddeltanks aanbrengen en er de respectievelijke aanzuigslangen, die u aan de achterkant van de machine vindt, van in steken. Rode slang: vaatwasmiddel, blauwe slang: glansmiddel.
Voordat u de slangen in de tanks steekt moet u op de uiteinden ervan het gewicht (noodzakelijk voor het handhaven van het aanzuigen vanaf de bodem van de tank) en het filter aanbrengen, zoals afgebeeld in de figuur. Indien de vaatwasmiddeldoseerunit niet reeds is gemonteerd kunt u hem later installeren door de bijbehorende KIT te bestellen.
Bij iedere wijziging van het type vaatwasmiddel of glansmiddel is het ABSOLUUT NOODZAKELIJK dat u de peristaltische pompen doorspoelt door de externe aanzuigbuisjes een paar cycli lang onder water te dompelen.
Gebruik in ieder geval uitsluitende specifieke producten voor gebruik in professionele vaatwassers. Het niet in acht nemen van deze aanwijzingen zal de garantie op het hydraulische circuit van de machine doen vervallen.
Vervanging van de interne buis van het afwasmiddel- en glansspoelmiddel peristaltische pompen wordt aangeraden elke 12 maanden of 15.000 was cycli , door de After-Sales Service.
6.3 Gebruik van de waterontharder (alleen modellen met onthardingsinstallatie)
De hoeveelheid kalk die het water bevat (hardheidsgraad van het water) is verantwoordelijk voor de witte vlekken op de droge vaat, welke in de loop der tijd mat zal worden. De vaatwasser is uitgerust met een automatische ontharder die met gebruikmaking van het specifiek hiervoor bestemde regeneratiezout de hardheid-elementen uit het water onttrekt.
Bij het eerste gebruik van de machine moet u, afgezien van het zout, ook een liter water in de tank gieten. Na iedere vulling van de tank moet u zich ervan verzekeren dat de dop goed wordt afgesloten. De water en vaatwasmiddeloplossing mag niet in de zouttank vloeien daar dit de werking van de regeneratie-inrichting nadelig zou beïnvloeden. Dit zal de geldigheid van de garantie doen vervallen.
7 BEDIENINGSPANEEEL
Verklaring van de symbolen
 | Aan/ uit-schakelaar | ||
 | Drukknop volledige waterafvoer (kuip – boiler) | ||
 | Symbool regeneratiezout (alleen in aanwezigheid van de onthardingsinstallatie) | ||
 | Drukknop kort programma | ||
 | Drukknop middellang programma | ||
 | Drukknop lang programma | ||
| L1 O Led kort programma | |||
| L2 O Led middellang programma | |||
| L3 O Led lang programma | |||
| L4 O Led waterafvoer | |||
| L5 O Led machine ingeschakeld | |||
| L6 O Led ontbreken zout (alleen in aanwezigheid van de onthardingsinstallatie) | |||
M eldingen op het display
| CLOSE Sluit de deur | |
| FILL M achine in voorbereiding | |
| End Gevraagde handeling voltooid | |
| PrF400/ 500/ CAP | M achine model(zichtbaar wanneer de machine gestart wordt met de hoofdschakelaar ) |
| F xxx r xxx | Versie/ revisie van de geïnstalleerde firmware.(zichtbaar wanneer de machine gestart wordt met de hoofd schakelaar, na de model code) |
| UnLoAd Totale | waterafvoer |
| OFF Machine UIT maar wel bekrachtigd | |
Gebruik van de drukknoppen
| Toets Kort ingedrukt 2 sec. ingedrukt | 5 sec. ingedrukt | ||||
 | Weergave temperaturen boiler en kuip | On/ OFF | Deur open en machineOFF.Lang indrukken >>>display "-" - " >>> los laten en druk nogmaals: | ||
 | Set-up items scrollen (2) | Waterafvoer instellen | Totaal leeg pomp (tank+boiler) | ||
 | Kort programma instellen | Kort programma starten | |||
 | M iddellang programma instellen | M iddellang programma starten | |||
 | Lang programma instellen | Lang programma starten | |||
 | P0 instellen | Start P0Deur gesloten | |||
 | Peristaltische pompen handbediend voor vullen buisies | Reset wordt uitgevoerd bij parameters FAB (3)Alleen technisch | |||
1) Herstelt de fabrieksinstellingen, voor nieuwe instellingen zie paragraaf (6.3)
Bij de eerste installatie kunt u een serie van handelingen verrichten waarmee u de vaatwasser kunt aanpassen aan de behoeften van de gebruiker.
7.1 SET-UP (alleen bevoegd personeel)
Set-up
Tijdens de eerste inwerkingstelling moet u de volgende functies/ parameters instellen of regelen:
7.2 Informatie op de display
Het display geeft de volgende informatie:
• Machine uit, maar bekrachtigd: OFF
• Machine aan en klaar voor gebruik: End/ P1-P2-OP3
- Was fase:||||||||||||
• Programmeringsfase: Zie hoofdstuk programmering van de parameters
• Foutsignalering: Zie hoofdstuk foutsignaleringen
Opmerking over de temperaturenweergave
De op de display weergegeven temperaturen kunnen afwijken van de werkelijke temperatuur in de kuip en/ of boiler tijdens de verwarmingsfasen - wacht circa 1 min. vanaf het uitgaan van de elementen om de werkelijk temperatuur te zien.
7.3 Procedure voor de programmering van de parameters (setup)
Om de parameters te wijzigen moet u de onderstaande procedure uitvoeren, beginnend vanaf de machine op "OF".
1) schakel de machine uit met de toets (On OF)
2) Houdt ingedrukt de knop totdat het scherm toont “- -”, los laten en druk nogmaals.
3) Druk de afvoertoets in om de te wijzigen parameters te scrollen
4) Wijzig de parameter door het indrukken van toets P1
5) Tijdens de set-up-handelingen zal led L1 er op wijzen dat op de display de beschrijving van de parameter wordt aangegeven, terwijl led L3 er de waarde van zal aangeven. (de weergaven wisselen zich af)
6) Selecteer op dezelfde wijze de andere te wijzigen parameters en volg de bovenstaande procedure
7) Om het setup menu te verlaten houd ingedrukt totdat het display "OFF" toont, druk P2 of P3 of wacht tenminste 3 minuten zonder een toets in te drukken; op die manier verlaat de machine automatisch het setup menu
7.4 Aanpasbare parameters
In deze tabel vindt u een lijst van modelkeuzeparameters of programma- en temperatuuropties.
| Display | Instelbare waarden Omschrijving | |
| °b Van 85° t/ m 71°C Temperatuur in boiler | ||
| °t Van 62° t/ m 52°C Temperatuur in kuip | ||
| ri 0 – 2 gr/ lt (in stappen van 0,1) | Rinse aid batching | |
| dE 0-10 gr/ lt (0-10 in stappen van 0,2) | Detergent batching | |
| St On - OF | Autostart: het wasprogramma start bij het sluiten van de deur On geactiveerd OF gedeactiveerd | |
| HA H0 – H6 | Instelling hardheid water. | |
| Er On - OF | Verlengde spoeling aan het einde van de was cyclus (+8"). On geactiveerd OF gedeactiveerd | |
| CL On - OF | Schoon water cyclus. On geactiveerd OF gedeactiveerd | |
| TS On - OF | Thermostop On geactiveerd OF gedeactiveerd | |
| Fi FS-EC | Start de machine in FAST of ECO mode (alleen modellen zonder spoel pomp) | |
| Sr - | Toegang servicemenu (voorbehouden aan geautoriseerde technicus) | |
7.5 Regeling vaatwas- en glansmiddeldosering (alleen beschikbaar op bepaalde modellen)
Glansspoelmiddel - dosering in g / liter – (Afhankelijk van het model) Het display toont "ri"
 | Elke keer dat is ingedrukt, neemt de waarde toe met 0,1 g/l tot de maximum van 2 g/l. |  |
| Standaard: 1,2 g/l. |
Wasmiddel- dosering in kubieke centimeters-(Afhankelijk van het model)-Het display toont "dE"
 | Elke keer dat is ingedrukt, neemt de waarde toe met 0,2 g/l tot de maximum van 10 g/l. |  |  |
| Standaard: 2,6 g/l. |
7.6 M anuele activering peristaltische pompen-snelle vulling wasmiddel-englansmiddeldoseringscircuit.
Bekrachtigde vaatwasser en volle tank: druk voor 5 seconden toetsen P2 +P3 gelijktijdig. De peristaltische pompen werken totdat P1 or P2 opnieuw ingedrukt worden; tijdens de procedure blijven de indicatielampen aan en toont het display “rd”. Het glansmiddeldoseringscircuit is gevuld in 7 minuten, het wasmiddelcircuit is gevuld in 2 minuten.
7.7 Tabel instelling hardheid leidingwater
De volgende tabel geeft de verhouding aan tussen het water hardheid en de hoeveelheid water dat behandeld kan worden met harsen; Nadat een aantal wasbeurten zijn uitgevoerd corresponderend met de ingestelde waterhardheid, start de vaatwasser automatisch de hars regeneratie-cyclus, die ongeveer 90 seconden duurt. Tijdens deze fase vult of leegt de machine zich met water, ook al voert het geen was cyclus uit.
| Ppm-mg/ l | Hardheid(°dH Duitse graden) | Hardheid(°dF Fransegraden) | Niveau regeling |
| Regeneratie gedeactiveerd HA:00 | |||
| 150 8,5 15 HA: | |||
| 200 11 20 HA: | |||
| 300 17 30 HA:03 default | |||
| 400 | 22,5 | 40 HA: | |
| 500 28 50 HA: | |||
| 600 | 33,5 | 60 HA: | |
Regeling regeneratiefrequentie (alleen modellen met onthardingsinstallatie)
Zie menu voor de set-up van de machine.
Bij waarden van meer dan 60°dF/33°dH moet u een externe inrichting voor de behandeling van het water gebruiken en de regeneratiefrequentie instellen op H0.
7.8 Extra spoelen optie (lange spoeling). - Het display toont "E.r"
De spoeling is 8" langer dan de standaard in elke was cyclus. Druk in voor inschakelen (On)/uitschakelen (OF)
7.9 "Schoon water cyclus" Optie - Het display toont "CL"
M et de activering van deze optie wordt al het water in de kuip afgevoerd die daarna bij iedere wascyclus weer met schoon water wordt gevuld. De duur van deze procedure hangt af van de temperatuur van het vulwater.
Druk in voor inschakelen (On)/uitschakelen (OF)
7.10 "Thermostatop" optie – Het display toont "tS"
"on" = de minimale temperatuur van de spoeling zoals ingesteld, onafhankelijk van de inname water temperatuur, de nominale duur van de cyclus kan verlengd worden met een paar seconden.
"off" = de minimum temperatuur van het spoelen kan een paar graden lager zijn dan de ingestelde temperatuur, als er geen heet inname water wordt geruikt.
Druk in voor inschakelen (On)/ uitschakelen (OF)
7.11 Fast/ eco start optie - Het display toont "Fi"
Fast (FS): dit maakt het mogelijk om de machine in minder tijd te starten dan standaard; dit brengt met zich mee een hoger water verbruik bij de eerste start.
Eco start (EC): de machine start in de standaard tijd, zonder extra water verbruik.
Druk in voor inschakelen (On)/uitschakelen (OF)
8 OP DE (TECHNISCHE) DISPLAY W EERGEGEVEN STORINGEN
De vaatwasser kan een reeks van storingen signaleren en weergeven op de display. Indien, na de machine te hebben uit- en weer ingeschakeld, het probleem niet is opgelost, moet u als volgt te werk gaan:
| Er 04 | Storing van de temperatuursonde in de tank | Temperatuursonde van de tank losgeraakt of niet werkend. |
| Er 05 | Storing tijdens het vullen van de tank met water | -Lekkage van de buis welke is aangesloten met de luchtbuffer in de afvoer, als het probleem niet opgelost is, treedt het op tijdens het werk programma.- De tank was niet gevuld in de verwachte tijd: controleer de waterkraan, de dynamische voeding druk, schoonheid van de inlaat waterfilter, schoonheid van de sproeiers, eventuele schade van het water vulslang. Als het probleem nog steeds optreedt tijdens de "FILL):- Tank level sensor beschadigd (detecteert altijd "leeg": controleer of de tank veiligheid drukschakelaar begint te werken).- Lekkage van de buis verbonden met de lucht val; als het probleem niet is opgelost, het gebeurt tijdens het werkprogramma.- Ontluchtingsklep van de draineerbuis verstopt met vuil: met hevelwerking, de tank loopt geheel leeg aan het einde van een wasprogramma. |
| Er 06 | Storing tijdens het wegpompen van het water | Controleer:-filter schoonheid; obstructies, buigen en het versmallen van de afvoerleiding.-mogelijke belemmeringen van de afvoerpomp (geblokkeerd met vuič).In het geval dat het probleem niet wordt opgelost, neem dan contact op met de After-Sales Service. |
| Er 23 | De boilertemperatuur stijgt niet volgens de verwachting | Het probleem zou zich ook kunnen voordoen wanneer er water in de kuip blijft stromen (de oorzaken zijn diezelfden die “Er 05” veroorzaken – zie hierboven). Indien het probleem aanhoudt, achtereenvolgend het volgende controleren: - defect boiler-element. - defect omschakelaar, - open op de veiligheidsthermostaat van de boiler, - sonde boilertemperatuur defect of slecht gepositioneerd, - relais moederkaart defect. Belangrijk: bij een beschadiging van het boiler-element zou de oorzaak een werking zonder water in de boiler kunnen zijn; de pressostaat blijft op vol ook als de boiler leeg is: controleren en eventueel de luchtval van de boiler en/of betreffende pressostaat vervangen. |
| Er 24 | Storing temperatuursonde boiler | Temperatuursonde van de boiler losgeraakt of niet werkend |
| Er 25 | Storing tijdens het vullen van de boiler met water | De boiler was niet gevuld in de verwachte tijd: controleer de waterkraan, de dynamische toevoer druk, schoonheid van de toevoer waterfilter, eventuele schade aan de water vulslang, of controleer het volgende in deze volgorde:- defecte boiler drukschakelaar (detecteert altijd "leeg"),- lekkage of los raken van de buis (water loopt binnenin de buis)- service menu verkeerde instelling "rP" |
| Er 26 | Storing leegmaken boiler - controleer de schoonheid van de sproeiers- defecte boiler drukschakelaar (detecteert altijd "leeg")- lekkage of los raken van de buis (water loopt binnenin de buis)- niet werkende spoel pomp (indien aanwezig) | |
| Er 27 | Storing leegmaken boiler - bij een volle kuipOf aanwezigheid boiler vol op modellen zonder spoelpomp | Als dit gebeurt in modellen zonder spoelpomp, de boiler drukschakelaar wordt verkeerd herkend: controleer de instellingen in het servicemenu bij invoer "rP""rp"=on voor modellen met spoelpomp"rp"=off voor modellen zonder spoelpomp |
9 INSTRUCTIES VOOR DE GEBRUIKER
Bedie nigspane el
Verklaring van de symbolen
 | Aan/ uit-schakelaar | |
 | Drukknop volledige waterafvoer (kuip – boiler) | |
 | Symbool regeneratiezout (alleen in aanwezigheid van de onthardingsinstallatie) | |
 | Drukknop kort programma | |
 | Drukknop middellang programma | |
 | Drukknop lang programma | |
| L1 O | Led kort programma | |
| L2 O | Led middellang programma | |
| L3 O | Led lang programma | |
| L4 O | Led waterafvoer | |
| L5 O | Led machine ingeschakeld | |
| L6 O | Led ontbreken zout (alleen in aanwezigheid van de onthardingsinstallatie) |
M eldingen op het display
| CLOSE Sluit de deur | |
| FILL M achine in voorbereiding | |
| End | Gevraagde handeling voltooid |
| PrF400/ 500/ CAP | M achine model(zichtbaar wanneer de machine gestart wordt met de hoofd schakelaar ) |
| UnLoAd | Totale waterafvoer |
| OFF | M achine UIT maar wel bekrachtigd |
Gebruik van de drukknoppen
| Toets Kort ingedrukt 2 sec. ingedrukt 5 sec. ingedrukt | |||
 | Weergave temperaturen | On/ OF | |
 | Start volledig leeglopen (tank + boiler) | ||
 | Kort programma starten | ||
 | M iddellang programma starten | ||
 | Lang programma starten | ||
  | P0 instellen | ||
9.1 Vóór het wassen
 | Uitsluitend vaatwas- en glansmiddelen voor industriële vaatwassers gebruiken. Geen afwasmiddelen bestemd voor de handafwas gebruiken.Wij bevelen het gebruik aan van Smegproducten die speciaal voor deze vaatwasser zijn ontwikkeld. |
 | Tijdens het bijvullen van de tanks moet u er goed voor opletten dat u de producten niet verwisselt, dit zou tot storingen en schade aan de vaatwasser kunnen leiden. |
Meng geen verschillende vaatwasmiddelen, dit zou de doseerunit beschadigen. Het niet in acht nemen van deze aanwijzingen zal de garantie op het hydraulische circuit van de machine doen vervallen. Vaatwasmiddelen voor industriële vaatwassers kunnen ernstige irritaties veroorzaken. Houdt u zich zorgvuldig aan de aanwijzingen van de vaatwasmiddelfabrikant op de verpakking.
Controles
| Controleer het leidingwater: open de kraan van het waterleidingnet (apparaat). | Controleer het niveau van het vaatwas- en glansmiddel in de tanks. | Controleer of er regeneratiezout in de speciale bak is (indien aanwezig). | Controleer de correcte positie van de filters, de draairichting van de sproeiers, op de afwezigheid van vreemde voorwerpen in de vaatwasser. | Schakel de hoofdschakelaar (apparaat) in. Op de display verschijnen de decimale punten van de twee cijfers. |
 |  |  |  |  |

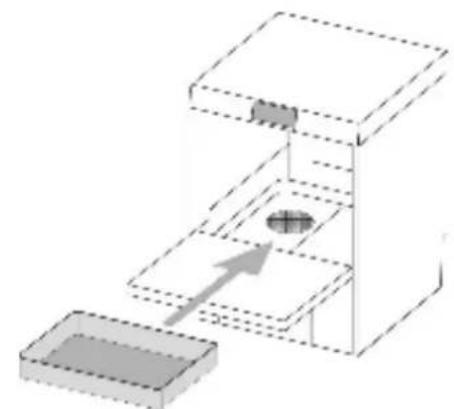

9.2 Eerste dagelijkse gebruik (kuip en boiler leeg)
| Bij een gesloten deur en hoofdschakelaar op ON:Druk [en houd ingedrukt voor 2/3 seconden, Leds ON/OFF gaan aan en de firmware versie en revisie worde afgebeeld (F xxx r xxx...); FILL wordt daarna getoond. | |
| Tank vullen begint. Wanneer de tank vol is toont de display "End" afgewisseld door het laatst lopende programma (End / P1). | |
 | Laad de vaat in de vaatwasserSluit de deur; de cyclus zal starten. |
 | Selecteer het gewenste programma door één van de drie gewenste knoppen circa 2 sec. ingedrukt te houden, de programma-led knippert.Tijdens het wassen verschijnt er een reeks verticale balken op het display wat de voortgang van het geselecteerde programma weergeeft. |
 | Na voltooiing van het programma gaat de programma led branden en verschijnt op de display de tekst "End". |
 | Verwijder de vaat.Bij het sluiten van de kap wordt het laatst uitgevoerde programma weer voorgesteld. |
9.3 Een programma wijzigen
 | Als de hoofdschakelaar niet wordt uitgeschakeld, blijft het apparaat ingesteld op het programma dat als laatste is uitgevoerd. Om het programma te wijzigen, druk op de knop van het gewenste programma, de led knippert en het display toont de duur van het programma. |
 | Ongeveer 2 sec ingedrukt houden om te bevestigen. De led knippert en het was programma begint. |
Een programma in uitvoering kunt u veranderen door eerst de machine in de pauzestand te zetten (houd
één van de toetsen selecteren.
10 KEUZE VAN HET PROGRAM M A
Wanneer langs de beschikbare programma's gelopen wordt, worden eerst het nummer (P1, P2, .... enz.) en de duur van het programma en vervolgens afwisselend de was- en spoeltemperatuur weergegeven.
| SYM BOOL PROGRAM M A | TYPE BEVUILING DUUR (*) | ||
 | Kort | Glazen en kopjes | 1 min 30 s |
 | Gemiddeld lang | Glazen, kopjes, weinig vuile borden | 2 min 30 s |
 | Lang | Zeer vies bestek en borden | 4 min |
(*) De bovenstaand aangegeven duur van de cycli wordt gegarandeerd w anneer de temperatuur van het vulwater overeenstemt met de temperatuur die is aangegeven en aanbevolen in de tabel "TECHNISCHE SPECIFICATIES" en verwijst hoe dan ook naar de eerste uitgevoerde cyclus. In het geval van herhaalde cycli kunnen de gebruiksomstandigheden van installatie tot installatie veranderen. Bij een vulling met koud water zal de duur van de cycli langer kunnen zijn, afhankelijk van de temperatuur van het vulw ater en de instelling van de "thermostop".
Wanneer de deur geopend wordt terwijl het programma aan de gang is, wordt het programma onderbroken, wanneer de deur weer gesloten is moet het programma opnieuw gestart worden.
Stroom storing.
Als de deur nog open is wanneer de stroomstoring weer hersteld is, toont het display "CLOSE" en "t" blinkt, het verwarmingselement blijft uit voor de veiligheid van de gebruiker, om brandwonden te voorkomen.
Sluit de deur zodat het water in de tank weer verwarmd kan worden.
11 M ANDEN M EEGELEVERD
De vorm en het materiaal van de manden die bij de vaatwasser meegeleverd worden zijn afhankelijk van het gekochte model. Extra manden kunnen worden gekocht via de After-Sales Service. De volgende beelden zijn indicatief.
Glazen. Plaats de glazen naar beneden gericht.
12 ONDERHOUD EN REINIGING
Hoewel geen specifieke onderhoudsprogramma's noodzakelijk zijn, raden wij aan de vaatwasser tweemaal per jaar door een gespecialiseerde monteur te laten controleren.
Om altijd van optimale prestaties verzekerd te zijn, bevelen wij aan om ten minste eenmaal per jaar bij een erkende technische servicedienst van SM EG periodiek onderhoud uit te laten voeren.
De verbruiksmaterialen (bijvoorbeeld de slangetjes van de peristaltische pompen) en/ of de onderdelen die aan slijtage onderhevig zijn, moeten worden vervangen door originele onderdelen van SM EG.
N.B.: de fabrikant kan niet aansprakelijk worden gesteld voor moedwillige schade of schade veroorzaakt door onzorgvuldigheid, onachtzaamheid en het niet in acht nemen van voorschriften, instruct ies en normen, of door foute aansluitingen, die de garantie zullen doen vervallen.
De vaatwasser voldoet aan de beschermingsgraad IPX4, maar het is verboden om bij het reinigen rechtstreekse waterstralen te gebruiken.

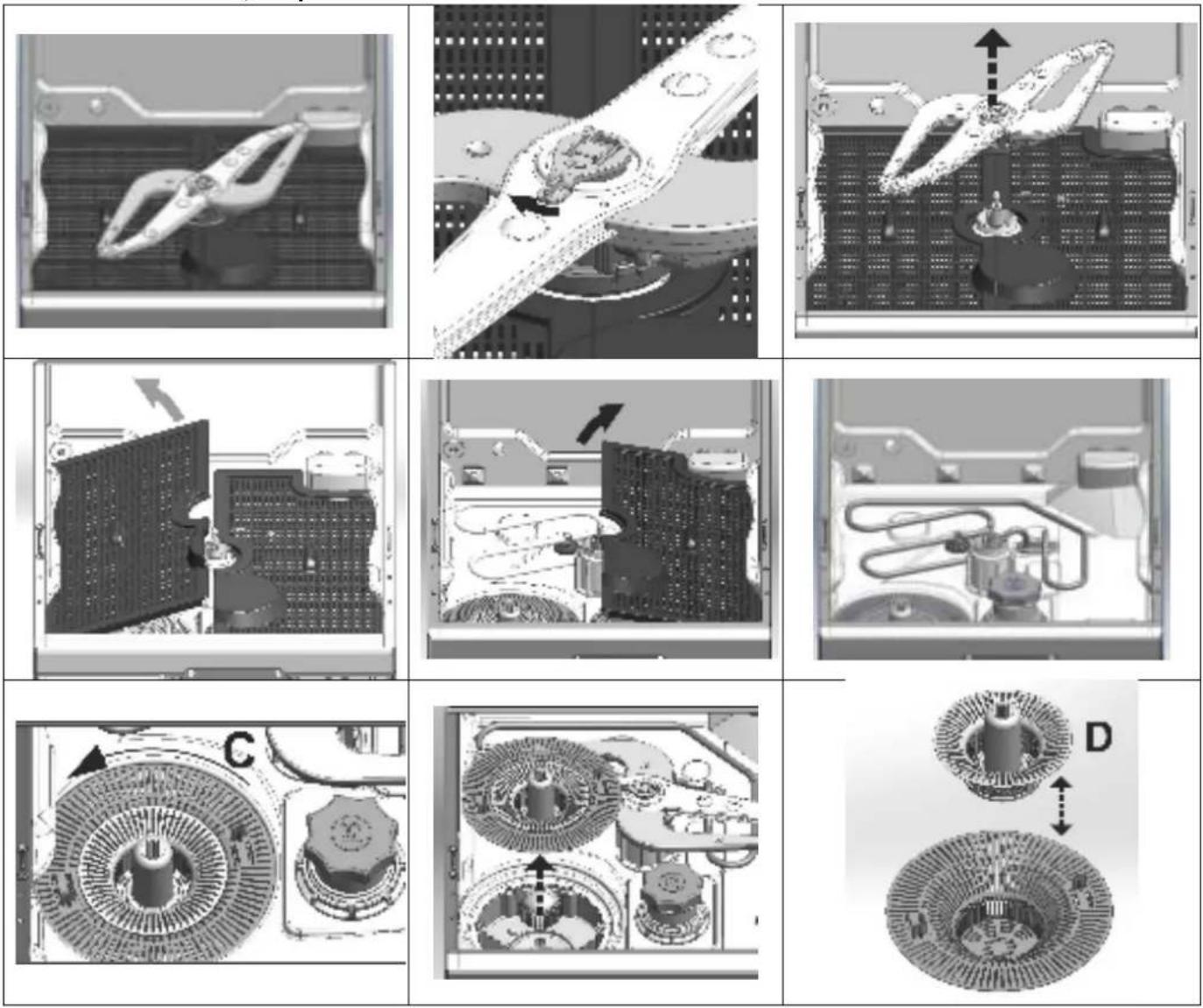

12.1 Dagelijkse reiniging filters
De filter groep is gemaakt van 2 of 3 filter elementen, afhankelijk van het model.
Procedure voor het demonteren van de filters in toepassing met 3 filter elementen:
a- Haal los en verwijder de onderste sproeier
b- Haal omhoog en verwijden de twee rechthoekige filters
c- Draai filter "C", til op en haal het centrale deel "D" los
Procedure voor het demonteren van de filters in toepassing met 2 filter elementen: de onderste sproeier hoeft niet gedemonteerd te worden
a- Draai filter "C", til op en haal het centrale deel "D" los
Filter "C" kan verschillende dieptes hebben, afhankelijk van het model.
Bij het verwijderen van de filters, laat geen grove resten vallen in het bassin onder de filters; maak schoon en spoel ze zorgvuldig, vervolgens weer correct terugplaatsen; geen scherpe of puntige voorwerpen gebruiken.
Indien aanwezig, verwijder eventuele kalkaanslag om ophoping te voorkomen;- Wanneer niet in gebruik, laat de deur op een kier, indien mogelijk;
Reinig de oppervlakken met een vochtige doek nauwkeurig en regelmatig; gebruik neutrale, niet schurende reinigingsmiddelen, die geen stoffen bevatten op basis van chloor, of producten die roestvrij staal corroderen en beschadigen.
Gebruik geen hierboven beschreven producten om de vloer schoon te maken onder de vaatwasser of in de buurt, om te voorkomen dat de stoom of druppers de stalen oppervlakken beschadigen.
BELANGRIJK: de vaatwasser start automatisch het programma "P0" aan het begin van de dag, als er nog water is in het reservoir en de temperatuur hiervan is onder de 40 °C.
12.2 Totale afvoer op het eind van de dag
De vaatwasser kan op het eind van de dag een "zelfreiningscyclus" uitvoeren.
 | Houd de waterafvoerknop circa 5 sec ingedrukt; de led knippert en de waterafvoer- en zelfreingingsfase van de kuip start. Op de display loopt de tekst “UnLoad”. Wanneer de led niet knippert is het programma niet gestart en is het boiler-element gedeactiveerd. |
 | Na voltooiing van het leegpompen zal de machine uitgaan (slechts 2 brandende punten op de display). |
Schakel de vaatwasser niet uit indien er nog water in de kuip staat, pomp hem altijd leeg.
12.3 Bijvullen van regeneratiezout (voor de modellen uitgerust met een onthardingsinstallatie)
| S | Waarschuwing: gebruik alleen specifiek zout, gebruik geen kook zeezout. Zout moet bijgevuld worden wanneer de led aangaat onder het symbool zoals afgebeeld in de afbeelding links. De zout container heeft een capaciteit van ongeveer 1 kg gekorreld zout. De container is geplaatst aan de onderzijde van de tank en is uitgerust met twee kappen.A: schroef dop - B: bajonet dopNa het uitnemen van de mand, draai dop A los en maak dop B open, giet het zout met behulp van de bijgeleverde trechter. Verwijder zoutresten bij de opening, indien aanwezig, alvorens de doppen terug te plaatsen. | ||||
 |  | ||||
| Correcte procedure voor het vullen van het regenererende zout:- start een tank leeg pomp,- vul het regenererende zout,- vul de tank (FILL)- herstart de tank leegpomp- Verwijder zoutresten van de bodem van de tank, dit kan corrosie/ roest veroorzaken.De procedure voorkomtdat het waswater in de zout container komt (mogelijke schade aan de ontkalker) en dat mogelijk zoutrest in de tank achterblijven( risico op corrosie/ roest) | |||||

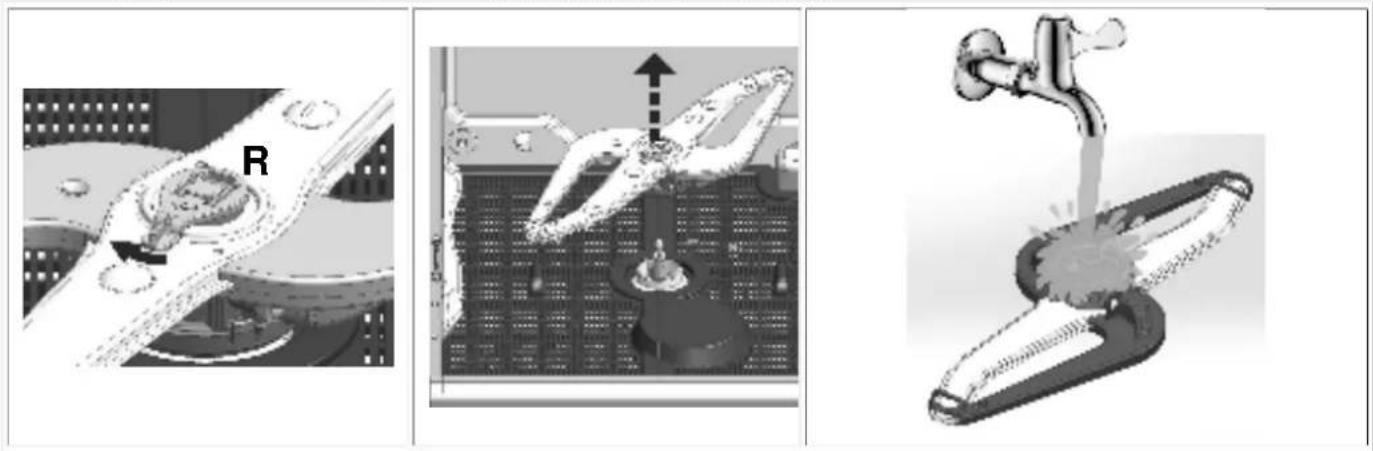

12.4 Periodieke controles van de sproeiers (1 maal per week)
Verwijder de onderste en bovenste sproeier. Het los maken van het borgelement "R" is genoeg om ze te verwijderen. Maak de sproeiers schoon met stromend water, gebruik geen gereedschap aangezien dit beschadigingen kan aanbrengen. Monteer de sproeiers voorzichtig.
Indien u voorziet dat u de vaatwasser langere tijd niet gaat gebruiken, moet u de vaatwasmiddel- en glansmiddeldoseerunits leegmaken om kristallisatie en schade aan de pompen te voorkomen: Verwijder de aanzuigslangen uit de vaatwasmiddel- en glansmiddeltanks en steek ze in een bak met schoon water, voer een paar wascycli en een volledige afvoer uit. Schakel tenslotte de hoofdschakelaar uit, sluit de vulkraan en laat de kap op een kier tot de binnenkant volledig is opgedroogd. De aanzuigslangen voor het vaatwas- en glansmiddel zullen op het moment van inwerkingstelling weer in de tanks moeten worden gestoken, waarbij u ervoor moet opletten dat u ze niet verwisselt (rode slang = afwasmiddel; blauwe slang = glansmiddel).
13 PROBLEM EN EN STORINGEN

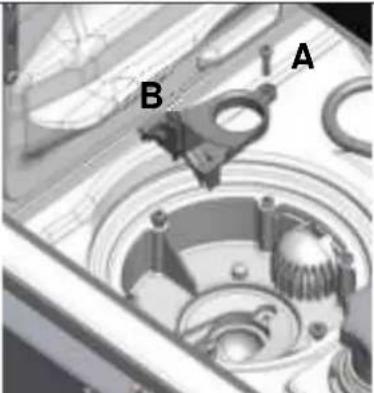

| Indien de pomp niet naar behoren funct ioneert, volg de onderstaande stappen:Leeg de vaatwasser gebruikt makend van een container en ontkoppel de stroomvoorziening.Verwijder schroef A, haal klem B los en til het omhoog.Zorg ervoor dat de bedekte afvoerpomp impellor vrij kan draaien, en dat er geen vuil resten, kalkaanslag, of glasstukken in komen. Gebruik geen gereedschap zoals schroevendraaier, scharen, enz. |  | ||
| PROBLEEM MOGELIJKE OORZA AK MOGELIJKE OPLOSSING | |||
| DE INDICATIE LAMP S1 GAAT NIET AAN | Geen stroom voorziening | Controleer stroom voorziening | |
| HET WAS PROGRAMM A START NIET | Het vullen van de vaatwasser is nog niet voltooid. | Wacht tot FILL op het display verdwijnt. | |
| Het display toont CLOSE | Als CLOSE blijft staan met de kap gesloten, neem contact op met de After-Sales Service. | ||
| SLECHT WAS RESULTAAT | Verstopte of aangekoekte sproeigaten. | Demonteer en reinig de sproeiers. | |
| Verstopt filter | Lees “schoonmaken van de filters overdag” | ||
| Onvoldoende of onjuiste afwasmiddel of glansspoelmiddel. | Controleer wasmiddel en hoeveelheid. | ||
| Niet werkend of onvoldoende resultaat van het afwasmiddel of glansspoelmiddel: het wasmiddel of glansspoelmiddel kan niet van de desbetreffende containers worden onttrokken | Versleten of gebroken interne buis voor wasmiddel of glansspoelmiddel van de peristaltische pomp, deze moet vervangen worden de After-Sales Service.Dit standaard onderhoud wordt minstens één keer per jaar aanbevolen voor de correcte werking van de doseerapparaten. | ||
| Slecht geplaatste borden / glazen. | Plaats borden / glazen correct. | ||
| Lage was temperatuur | Controleer de getoonde temperatuur, als deze lager is dan | ||
| 50°C neem contact op met de klantenservice. | |||
| Verkeerd ingestelde cyclus | Verleng de duur van de was cyclus, voornamelijk wanneer de vaat erg vies is of gedeeltelijk opgedroogd. | ||
| Verstopte sproeiersBoiler aangekoekt met kalkaanslag | - Controleer dat de sproeiers schoon zijn en dat de waterverzachter, indien aanwezig, correct werkt.- Controleer dat de filter in de buis geplaatst in de glanspoel container niet verstopt is. | ||
| ONVOLDOENDE SPOELEN | Verkeerd glansspoelmiddel, of is verkeerd gedoseerd.Lage spoel temperatuur | Controleer het niveau de glansspoelmiddel container en als er voldoende is, of het past bij het type leidingwater.Controleer de ingestelde boiler temperatuur.Herstel T Stop ON en/ of sluit de machine aan op warm water.Als het probleem niet opgelost is, neem contact op met de After-Sales Service. | |
| ONVOLLEDIG DROGEN | Verkeerd glansspoelmiddel, of is verkeerd gedoseerd.Water hardheid meer dan 12°dF of het bevat teveel opgelost zout. | Controleer het niveau de glansspoelmiddel container en als er voldoende is, of het past bij het type leidingwater.Als het probleem niet opgelost is, neem contact op met de After-Sales Service. | |
| GEVLEKTE GLAZEN EN BESTEK | Ongeschikt of verkeerd afgegeven spoelmiddel.Waterhardheid hoger dan 12°dF of veel opgeloste zouten. | Verifiëren of het spoelmiddel correct wordt afgegeven en of de afgegeven hoeveelheid geschikt is voor de waterhardheid. | |
| WATER RESTANT IN DE TANK NA LEEG POM P | Afvoer buis slecht gepositioneerd of gedeeltelijk verstopt. | Controleer dat de buis en afvoer niet verstopt zijn en dat de afvoer niet te hoog geplaatst is; zie aansluit schema. | |
14 OP DISPLAY (GEBRUIKER) W EERGEGEVEN STORINGEN
De vaatwasser kan een aantal foutmeldingen op de display tonen.
Nadat de machine uitgeschakeld is of herstart, en het probleem is nog niet opgelost, volg de onderstaande stappen:
( VOOR EEN M EER VAKKUNDIGE AFTER-SALES SERVICE, NOTEER ALTIJD DE GETOONDE FOUTM ELDING )
| Err04 | Tank temperatuur sensor wijkt af Neem contact op met de After-sales Service. | |
| Err05 | Tank water vulsysteem functioneert niet | Controleer of de water toevoer kraan open is, de dynamische toevoer druk, de schoonheid van het filter. Als probleem blijft voordoen, neem contact op met de After-sales Service. |
| Err06 | Water leeg pomp werkt niet (water blijft achter in de vaatwasser) | Controleer of de filters schoon zijn, en dat de afvoer pijp niet gebogen is, verstopt of versmalt.Als probleem blijft voordoen, neem contact op met de After-sales Service. |
| Err09 | Te hoog water niveau in de water tank. Neem contact op met de After-sales Service. | |
| Err23 | Boiler verwarming functioneert niet (warmt niet op) | Neem contact op met de After-sales Service. |
| Err24 | Boiler temperatuur sensor storing Neem contact op met de After-sales Service. | |
| Err25 | Boiler water vulsysteem functioneert niet | Controleer of de water toevoer kraan open is, de dynamische toevoer druk, de schoonheid van het filter. Als probleem blijft voordoen, neem contact op met de After-sales Service.. |
| Err26 | Boiler loopt niet goed leeg | Controleer dat de sproeiers van de sproei armen niet verstopt zijn.Als probleem blijft voordoen, neem contact op met de After-sales Service. |
| Err27 | Boiler loopt niet goed leeg – met volle tank | Neem contact op met de After-sales Service. |
| 19.390.7348.02 10/01/2019 |
| Herz. Handleiding datum |
- VERTALING VAN DE OORSPRONKELIJKE GEBRUIKSAANW IJZING
- INHOUDSOPGAVE
- PRODUCTIDENTIFICATIE....3
- IN DEHANDLEIDING GEBRUIKTE SYM BOLEN....4
- PRODUCTIDENTIFICATIE
- Toepassingsgebied, algemene functies en gebruiksbestemming
- Naam en adres van de fabrikant of de distributeur
- Smeg S.p.A.
- Verklaring van conformiteit met de productnormen
- Beschrijving van het apparaat
- IN DE HANDLEIDING GEBRUIKTE SYM BOLEN
- VEILIGHEIDSW AARSCHUW INGEN EN -INSTRUCTIES
- Correcte installatie
- Veilig gebruik
- Correct onderhoud
- KENM ERKEN VAN HET PRODUCT
- Grootte en afmetingen voor installatie
- VOORBEREIDING VAN HET APPARAAT VOOR HET GEBRUIK
- Plaatsing en installatie
- Aansluiting op de waterleiding
- Aansluitingen op de afvoer
- Aansluiting op het elektriciteitsnet
- EERSTE INWERKINGSTELLING
- Eerste inwerkingstelling
- Klaarmaken voor het gebruik (belangrijk)
- Gebruik van de waterontharder (alleen modellen met onthardingsinstallatie)
- BEDIENINGSPANEEEL
- SET-UP (alleen bevoegd personeel)
- Set-up
- Informatie op de display
- Opmerking over de temperaturenweergave
- Procedure voor de programmering van de parameters (setup)
- Aanpasbare parameters
- Regeling vaatwas- en glansmiddeldosering (alleen beschikbaar op bepaalde modellen)
- Wasmiddel- dosering in kubieke centimeters-(Afhankelijk van het model)-Het display toont "dE"
- M anuele activering peristaltische pompen-snelle vulling wasmiddel-englansmiddeldoseringscircuit.
- Tabel instelling hardheid leidingwater
- Extra spoelen optie (lange spoeling). - Het display toont "E.r"
- "Schoon water cyclus" Optie - Het display toont "CL"
- "Thermostatop" optie – Het display toont "tS"
- Fast/ eco start optie - Het display toont "Fi"
- OP DE (TECHNISCHE) DISPLAY W EERGEGEVEN STORINGEN
- INSTRUCTIES VOOR DE GEBRUIKER
- Eerste dagelijkse gebruik (kuip en boiler leeg)
- Een programma wijzigen
- KEUZE VAN HET PROGRAM M A
- M ANDEN M EEGELEVERD
- ONDERHOUD EN REINIGING
- Dagelijkse reiniging filters
- Totale afvoer op het eind van de dag
- Bijvullen van regeneratiezout (voor de modellen uitgerust met een onthardingsinstallatie)
- Periodieke controles van de sproeiers (1 maal per week)
- PROBLEM EN EN STORINGEN
- OP DISPLAY (GEBRUIKER) W EERGEGEVEN STORINGEN
Merk : SMEG
Model : UD505DS
Categorie : Vaatwasser
