Type product	Synthpedaal voor basgitaar
Model	SYB-5
Merk	BOSS
Afmetingen	73 (B) x 129 (D) x 59 (H) mm
Gewicht	380 g
Stroomvoorziening	9V DC (battery of AC-adapter)
Stroomverbruik	50 mA
Ingang	1x 6,35 mm jack (mono)
Uitgang	1x 6,35 mm jack (mono)
Bedieningselementen	DRIVE, FILTER, DECAY, LEVEL, SYNTH-knop, POLY/ON/OFF-schakelaar
Synthesizer types	Bass synth, polyfoon/mono
Filter	Laagdoorlaatfilter met instelbare cutoff
Decay	Instelbare sustain van de synthklank
Drive	Instelbare vervorming
Level	Uitgangsvolume
Bypass	True bypass (buffered)
LED-indicator	Aan/uit en batterijstatus
Behuizing	Metalen behuizing, compact
Accessoires	Handleiding, batterij (9V)
Garantie	2 jaar (afhankelijk van regio)
Onderhoud en reiniging	Reinig met een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Gebruik alleen de aanbevolen adapter. Vermijd vocht.
Reparatie en reserveonderdelen	Neem contact op met een erkend BOSS-servicecentrum.

Veelgestelde vragen - SYB-5 BOSS

Hoe sluit ik de SYB-5 aan op mijn basgitaar?

Gebruik een standaard 6,35 mm jackkabel. Sluit de bas aan op de INPUT en de versterker op de OUTPUT.

Hoe voed ik de SYB-5?

U kunt een 9V-batterij gebruiken of een optionele BOSS AC-adapter (bijv. PSA-230) aansluiten op de DC IN aansluiting.

Wat is het verschil tussen POLY en MONO?

In POLY-modus reageert de synth op meerdere snaren tegelijk. In MONO-modus wordt alleen de hoogste noot verwerkt.

Hoe stel ik de klank in?

Gebruik de DRIVE-knop voor vervorming, FILTER voor de timbre, DECAY voor de sustain en LEVEL voor het volume. De SYNTH-knop selecteert de synthesegolfvorm.

Kan ik de SYB-5 gebruiken met een gitaar?

Ja, maar het pedaal is geoptimaliseerd voor basgitaar. Voor gitaar kan het minder diepe klanken geven.

Wat betekent het als de LED zwak brandt?

Een zwakke LED duidt op een lage batterijspanning. Vervang de batterij of gebruik een adapter.

Hoe reinig ik de SYB-5?

Veeg de behuizing af met een droge, zachte doek. Gebruik geen chemicaliën of schuurmiddelen.

Is de SYB-5 true bypass?

Ja, het pedaal heeft een true bypass met buffer, zodat het signaal niet verslechtert als het is uitgeschakeld.

Kan ik de SYB-5 in een effects loop gebruiken?

Ja, sluit hem aan in de effects loop van een versterker of mixer met een standaard jackkabel.

Waar vind ik de volledige handleiding?

De volledige handleiding is beschikbaar op de BOSS-website of via notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING SYB-5 BOSS

Gebruikershandleiding

Lees zorgvuldig de volgende hoofdstukken voordat u dit apparaat gebruikt: "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (apart blad). Deze hoofdstukken bevatten belangrijke informatie over het correcte gebruik van het apparaat.

Bewaar na het lezen het document (de documenten) op een direct toegankelijke plaats.

BOSS

● Dit compacte effect creëert verschillende bassynthesizergeluiden.
- Dit apparaat beschikt over een bassynthesizer met dubbel systeem die geluiden op twee verschillende manieren creëert, en 11 modi voor het produceren van verschillende geluidskenmerken.
- Beschikt over een modus die de filter wijzigt en deze synchroniseert met de interne LFO. Dit is handig voor het maken van technogeluiden.
- Eén modus gebruikt een all-pass-filter waarmee u een compleet nieuw synthesizergeluid kunt creëren dat een gevoel van diepte en beweging heeft.
- Met de functie Hold (vasthouden) kunt u continu effectgeluiden (synthesizergeluid) uitvoeren terwijl u het pedaal ingedrukt houdt. (Dit is van toepassing wanneer de modus is ingesteld op 1–9.)
- In de stereo-uitvoermodus kunnen het effectgeluid (synthesizergeluid) en het direct geluid afzonderlijk worden uitgevoerd.
- De SYB-5 werkt niet alleen met viersnarige bassen, maar is ook compatibel met vijf- en zessnarige bassen (het bereik voor het detecteren van de toonhoogte is A0–C5).
- Uitgerust met Expression/Control-aansluiting. U kunt een expressiepedaal (de optionele Roland EV-5, BOSS EV-30) aansluiten en deze gebruiken voor het schakelen van de bassynthesizergeluiden.

PaneelbeschrijvingenBelang

1. DC IN-aansluiting

Hierop kunt u een netstroomadapter (PSA-reeks, apart verkrijgbaar) aansluiten. Door een netstroomadapter te gebruiken, kunt u spelen zonder dat u zich zorgen hoeft te maken over het resterende batterijvermogen.

* Het apparaat wordt ingeschakeld wanneer u de netstroomadapter aansluit.
* Het is raadzaam de batterijen in het apparaat te laten zitten, zelfs als u het apparaat gebruikt met de netstroomadapter. Zo kunt u blijven spelen, zelfs wanneer het snoer van de netstroomadapter per ongeluk losraakt van het apparaat.
* Gebruik alleen de opgegeven netstroomadapter (PSA-reeks).

2. CHECK-indicator

Deze indicator geeft aan of het effect in- of uitgeschakeld is en dient ook als controle-indicator voor de batterij. De indicator licht op wanneer een effect is ingeschakeld.

* Als de indicator verzwakt of niet meer oplicht wanneer een effect is ingeschakeld, is de batterij bijna leeg en dient u de batterij onmiddellijk te vervangen. Raadpleeg "De batterij vervangen" (p. 15) voor instructies om de batterij te vervangen.

* De CHECK-indicator geeft weer of het effect al dan niet wordt toegepast. De indicator geeft niet aan of het apparaat is ingeschakeld of niet.

3. OUTPUT A (MONO)-aansluiting, OUTPUT B-aansluiting

Deze uitgangen worden gebruikt om het apparaat op versterkers of andere apparaten aan te sluiten.

* Voor mono-uitvoer gebruikt u alleen de OUTPUT A (MONO)-aansluiting.
* Voor stereogebruik:
OUTPUT A: Alleen het verwerkte signaal wordt uitgevoerd. OUTPUT B: Alleen het droge signaal wordt uitgevoerd.

4. INPUT-aansluiting

Deze aansluiting is geschikt voor het invoersignaal van een bas.

* Wanneer u het apparaat gebruikt op batterijstroom, dient de INPUT-aansluiting als stroomschakelaar. Het apparaat wordt ingeschakeld wanneer u de INPUT-aansluiting aansluit. Het apparaat wordt uitgeschakeld wanneer u de kabel loskoppelt. Zorg ervoor dat u een snoer dat op de INPUT-aansluiting is aangesloten, loskoppelt wanneer u dit effectapparaat niet gebruikt. Wanneer de netstroomadapter wordt gebruikt, blijft de stroom altijd ingeschakeld en wordt deze functie uitgeschakeld.

Paneelbeschrijvingen

5. EXP-aansluiting

Sluit hier een expressiepedaal aan (de optionele Roland EV-5, BOSS EV-30). U kunt vervolgens het expressiepedaal gebruiken om het bassynthesizergeluid te wijzigen.

* Raadpleeg "De EXP-aansluiting gebruiken" (p. 12) voor meer informatie.

6. Pedaalschakelaar

Met deze schakelaar schakelt u de effecten in of uit. Dit wordt ook gebruikt voor de Hold-functie.

7. Duimschroef

Wanneer deze schroef wordt losgedraaid, opent het pedaal en kunt u de batterij vervangen.

* Raadpleeg "De batterij vervangen" (p. 15) voor instructies om de batterij te vervangen.

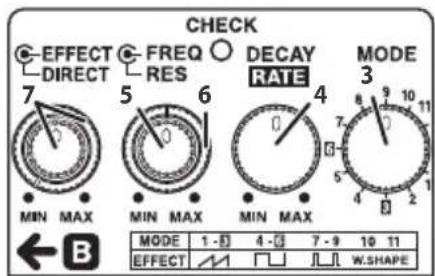

8910111213

8.EFFECT-regelaar (effectniveau)

Dit past het uitvoerniveau van het effectgeluid aan (synthesizergeluid). Het volume van het effectgeluid neemt toe wanneer u de regelaar rechtsom draait.

* Als u deze regelaar helemaal linksom draait, wordt het effectgeluid verwijderd.

9. DIRECT-regelaar (direct niveau)

Dit past het uitvoerniveau van het direct geluid aan. Het volume van het directe geluid neemt toe wanneer u de regelaar rechtsom draait.

* Als u deze regelaar helemaal linksom draait, wordt het directe geluid verwijderd.

10. FREQ-regelaar (frequentie)

Hiermee regelt u de frequentie van de filter.

Het geluid wordt helderder wanneer u de knop rechtsom draait.

11. RES-regelaar (resonantie)

Hiermee regelt u de hoeveelheid feedback van de filter.

Als u de regelaar rechtsom draait, wordt het geluid ongewoner.

12. DECAY/RATE-regelaar

Wanneer MODE ingesteld is op 1, 2, 4, 5, 7 - 11

De regelaar werkt als een decay-regelaar die de tijdspanne

bepaalt tijdens dewelke de frequentie van de filter moet

bewegen. Wanneer u de regelaar rechtsom draait, vergroot deze tijdspanne.

Wanneer dit is ingesteld op MAX is de frequentie van de filter vastgelegd.

Wanneer MODE ingesteld is op 3, 6

De regelaar werkt als een snelheidsregelaar die de snelheid regelt waaraan de filter schommelt.

13. MODE-regelaar

Deze regelaar schakelt de toon.

Raadpleeg "Overzicht modus" (p. 8) voor meer informatie over de tonen voor elke modus.

Aansluitingen

* Sluit de SYB-5 direct aan op de uitgang van uw bas om stabiele omstandigheden te garanderen.
* Als u het apparaat gebruikt op batterijen en een stekker op de INPUT-aansluiting aansluit, wordt het apparaat automatisch ingeschakeld.
* Als u het apparaat gebruikt op batterijen, moet u alkalinebatterijen gebruiken.
* Zet het volume altijd op nul en schakel alle apparaten uit voordat u aansluitingen maakt om defecten of storingen aan de apparatuur te voorkomen.
* Zodra de aansluitingen zijn voltooid, schakelt u uw verschillende apparaten in de opgegeven volgorde in. Als u de apparaten in de verkeerde volgorde inschakelt, kunt u defecten en/of schade aan de luidsprekers en andere apparaten veroorzaken.
Bij het inschakelen: Schakel de stroom naar de basversterker als laatste in. Bij het uitschakelen: Schakel de stroom naar de basversterker als eerste uit.
* Gebruik alleen het opgegeven expressiepedaal. Het aansluiten van een expressiepedaal van een ander type kan leiden tot defecten en/of schade aan het apparaat.
* Zet altijd eerst het volume op nul voordat u het apparaat in- of uitschakelt. Zelfs als u het volume op nul hebt gezet, hoort u mogelijk geluid wanneer u het apparaat in- of uitschakelt. Dit is normaal en wijst niet op een defect.
* Als u het apparaat alleen op batterijstroom gebruikt, verzwakt de indicator van het apparaat wanneer de batterij bijna leeg is. Vervang de batterij zo snel mogelijk.
* Verkeerd gebruik van de batterijen kan leiden tot explosie en lekkende vloeistof. Zorg ervoor dat u de instructies met betrekking tot de batterijen in "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (bijgeleverd op een apart blad) zorgvuldig volgt.

Overzicht modus

Met de modus kunt u twee bassynthesizers selecteren. Elk modus werkt als volgt.

1-9: INTERNE GELUIDSMODUS

Deze modus detecteert de toonhoogte en attack van het ingevoerde basgitaargeluid en creëert geluid met de interne geluidsbron. Afhankelijk van het geselecteerde nummer zal het uitvoergeluid van de interne geluidsbron als volgt verschillen:

* De SYB-5 werkt niet alleen met viersnarige bassen, maar is ook compatibel met vijf- en zessnarige bassen (het bereik voor het detecteren van de toonhoogte is A0–C5).

SAW WAVE

1:M

Er wordt een zaagtandgolf uitgevoerd. Dit produceert een scherp geluid.

2:M (-10CT)

Er wordt een zaagtandgolf uitgevoerd die één octaaf lager is dan "1".

3: M (AUTO)

Hiermee wordt de filterfrequentie voor het geluid in "1" automatisch verschoven.

■SQUARE WAVE

4:

Er wordt een blokgolf uitgevoerd. Dit creëert een zachter geluid dan het geluid dat wordt geproduceerd met de zaagtandgolf.

5:Π(-10CT)

Hiermee wordt gelijktijdig een combinatie uitgevoerd van het geluid in "4" met een blokgolf die één octaaf lager is.

6: [ ] (AUTO)

Hiermee wordt de filterfrequentie voor het geluid in "4" automatisch verschoven.

PULSE WAVE

7:

Er wordt een pulsgolf uitgevoerd. Hiermee wordt ook een scherp geluid geproduceerd, maar één dat verschilt van het geluid dat wordt geproduceerd met een zaagtandgolf.

8:

Dit voert een pulsgolf uit via een all-pass-filter. Creëert een geluid dat een gevoel van diepte en beweging heeft.

9: (PWM) (Pulse Width Modulation)

Hiermee wordt een vol, verspreidend geluid uit door de variaties in de breedte van de pulsgolf te moduleren.

* Wanneer u de interne geluidsmodi (MODE 1–9) gebruikt, zal de bovenstaande functie niet goed werken als u akkoorden speelt. Zorg daarom dat alle snaren gedempt zijn en speel op de basgitaar met enkele noten.

10-11: GOLFVORMMODUS

Deze modus transformeert de audio-invoer van de basgitaar direct in een gesynthetiseerd basgeluid. De richting waarin de frequentie verschuift, verschilt afhankelijk van het nummer dat u selecteert.

10: Omhoog

De frequentie van de filter neemt toe wanneer de snaar wordt bespeeld en keert dan geleidelijk terug naar de originele frequentie.

11: Omlaag

De frequentie van de filter daalt wanneer de snaar wordt bespeeld en keert dan geleidelijk terug naar de originele frequentie.

Het apparaat bedienen

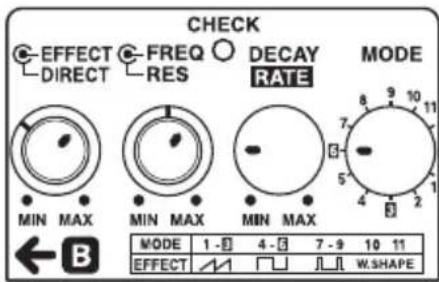

1. Wanneer u de nodige aansluitingen hebt gemaakt(p. 6), stelt u de regelaars in zoals weergegeven in de afbeelding.
2. Druk op de pedaalschakelaar om het effect in te schakelen.

(Controleer of de CHECK-indicator oplicht.)

1. Selecteer de modus met de MODE-regelaar.

2. Stel de DECAY/RATE-regelaar in volgens uw smaak, afhankelijk van de geselecteerde stand.

Wanneer MODE ingesteld is op 1, 2, 4, 5, 7 - 11

Gebruik de regelaar als een decay-regelaar om de tijd in te stellen voor de frequentie van de te verplaatsen filter.

Wanneer MODE ingesteld is op 3, 6

Gebruik de regelaar als een snelheidsregelaar om de snelheid waaraan de filter schommelt bij te werken.

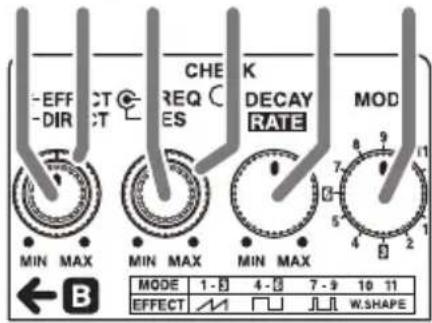

1. Regel de frequentie van de filter met de FREQ-regelaar.
2. Regel de hoeveelheid feedback van de filter met de RES-regelaar.
3. Regel het volume van het effect en directe geluiden met de regelaars voor het EFFECT- en DIRECT-niveau.

De HOLD-functie gebruiken

In de interne geluidsmodus (indien MODE 1–9) kunt u de Hold-functie gebruiken waarmee u het effectgeluid (synthesizergeluid) doorlopend kunt uitvoeren terwijl u het pedaal ingedrukt houdt. Het is ook mogelijk het directe geluid te mixen met het effectgeluid dat continu wordt uitgevoerd door de basgitaar ernaar te bespelen.

1. Schakel het effect in door de pedaalschakelaar in te drukken.
2. Selecteer de interne geluidsmodus (MODE 1–9) met de Mode-schakelaar.

Stel de andere regelaars in naar uw smaak.

1. Speel op de basgitaar met enkele noten.
2. Druk de pedaalschakelaar opnieuw in terwijl het effectgeluid dat u doorlopend wilt uitvoeren, wordt afgespeeld om het te behouden.

De Hold-functie blijft van kracht en de CHECK-indicator knippert zolang u de pedaalschakelaar ingedrukt houdt. In deze status blijft de SYB-5 het effectgeluid uitvoeren.

1. Om de Hold-functie uit te schakelen, laat u de pedaalschakelaar los.

De CHECK-indicator stopt met knipperen en licht constant op. Dit geeft aan dat het apparaat is teruggekeerd naar de normale status Effect ingeschakeld.

De EXP-aansluiting gebruiken

Als u een expressiepedaal (de optionele Roland EV-5, BOSS EV-30) aansluit op de EXP-aansluiting kunt u het bassynthesizergeluid laten wijzigen terwijl u het pedaal verplaatst.

* Gebruik alleen het opgegeven expressiepedaal (de optionele Roland EV-5, BOSS EV-30). Het aansluiten van een expressiepedaal van een ander type kan leiden tot defecten en/of schade aan het apparaat.

Wanneer MODE ingesteld is op 1, 2, 4, 5, 7 - 11

U kunt de frequentie van de filter verschuiven door het expressiepedaal aan te passen. Dit produceert een effect dat lijkt op dat van een wah-pedaal.

• U kunt de filterfrequentie die is verschoven door de beweging van het pedaal aanpassen met de FREQ-regelaar.
• U kunt het bereik waarbinnen de filterfrequentie verschuift aanpassen met het minimumvolume van het expressiepedaal.

* Het DECAY-pedaal heeft hier geen functie.

Wanneer MODE ingesteld is op 3, 6

Hier verandert het aanpassen van het expressiepedaal de snelheid waarmee de filter schommelt.

• U kunt de RATE-regelaar gebruiken om de snelheid aan te passen voor wanneer het pedaal wordt losgelaten.
• De snelheid voor wanneer het pedaal wordt losgelaten, kan worden aangepast aan de hand van het minimumvolume van het expressiepedaal.

Het directe geluid en het effectgeluid afzonderlijk uitvoeren

Wanneer u een stekker aansluit op OUTPUT B, wordt alleen het directe geluid uitgevoerd vanaf de OUTPUT B-aansluiting, en wordt alleen het effectgeluid (synthesizergeluid) uitgevoerd vanaf de OUTPUT A (MONO)-aansluiting.

Hiermee kunt u de indruk creëren dat het directe geluid en het effectgeluid worden uitgevoerd vanaf afzonderlijke versterkers, zodat nog een ander effect wordt toegevoegd aan het geluid.

* In dit geval worden geluiden alleen uitgevoerd vanaf de OUTPUT B-aansluiting wanneer het effect is uitgeschakeld.

* Sluit de SYB-5 direct aan op de uitgang van uw bas om stabiele omstandigheden te garanderen. Sluit eventuele extra effecten aan op de OUTPUT A (MONO)- of OUTPUT B-aansluitingen van de SYB-5.

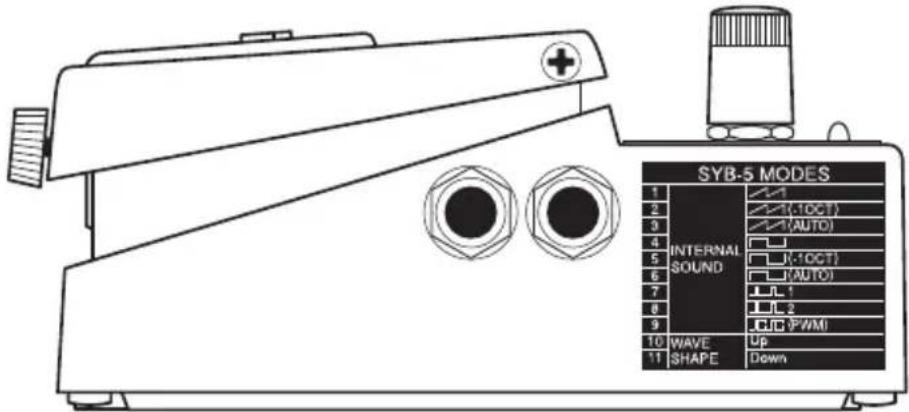

Het moduslabel gebruiken

De SYB-5 is uitgerust met een moduslabel dat het effect toont dat met elke modus wordt verkregen.

Het label (dat dienst doet als snelle referentie) kan worden vastgemaakt zoals weergegeven in de afbeelding.

De batterij vervangen

Als de indicator verzwakt of niet meer oplicht wanneer een effect is ingeschakeld, is de batterij bijna leeg en dient u de batterij te vervangen. Vervang de batterij volgens de onderstaande stappen.

* Het gebruik van een netstroomadapter wordt aanbevolen omdat het stroomverbruik van het apparaat redelijk hoog is. Als u liever batterijen gebruikt, kies dan voor alkallnebatterijen.

1. Houd het pedaal ingedrukt, draai de duimschroef los en open het pedaal naar boven toe.
   * Het pedaal kan worden geopend zonder dat u de duimschroef volledig hoeft los te draaien.
2. Verwijder de oude batterij uit de batterijbehuizing en verwijder de kabel met batterijclip die eraan bevestigd is.
3. Verbind de kabel met batterijclip met de nieuwe batterij en plaats de batterij in de batterijbehuizing.
   * Houd rekening met de polariteit van de batterij (+ versus -).
4. Schuif de schroefveer over de veerbasis aan de achterkant van het pedaal en sluit vervolgens het pedaal.
   * Let op dat de kabel met batterijclip niet klem komt te zitten tussen het pedaal, de schroefveer en de batterijbehuizing.
5. Steek ten slotte de duimschroef in het gat van de geleidebus en draai ze stevig vast.

Instellingsvoorbeelden

SAW WAVE

SLOW AUTO FILTER

SQUARE WAVE

FAT SOUND

TALKING

DEEP

Belangrijkste specificaties

Nominaal ingangsniveau -20 dBu
Ingangsimpedantie 1 MΩ
Nominaal uitgangsniveau -20 dBu
Uitgangsimpedantie 1 kΩ
Aanbevolenlastimpedantie	10 kΩ of hoger
Stroomtoevoer DC 9 V: droge batterij/9 V-type(6LR61 (alkaline), 6F22 (koolstof)),netstroomadapter (PSA-reeks:optioneel)
Stroomverbruik 50 mA (DC 9 V)* Verwachte levensduur van de batterijbij continu gebruik:alkaline: 6 uur, Koolstof: 2 uurDeze cijfers varlëren afhankelijk vande werkelijke gebruikscondities.
Afmetingen 73 (B) x 129 (D) x 59 (H) mm
Gewicht 440 g (inclusief batterij)

Accessoires Gebruikershand	leiding, moduslabel,infoblad ("HET APPARAAT VEILIGGEBRUIKEN", "BELANGRIJKEOPMERKINGEN" en "Informatie"),droge batterij/9 V-type (6LR61)
Opties Netstroomadapter (PSA-reeks)Expressiepedaal (Roland EV-5, BOSSEV-30, FV-500L, FV-500H)

* 0 dBu = 0,775 Vrms
* In dit document worden de specificaties van het product uitgelegd op het moment dat het document werd vrijgegeven. Raadpleeg de Roland-website voor de meest recente informatie.
