Producttype	Slotschootslot
Merk	Nemef
Model	1266/3
Toepassing	Binnendeuren, kasten
Materiaal	Staal, verzinkt
Sluitmechanisme	Dagschoot met 3-punts vergrendeling
Hartafstand	72 mm
Steekafstand	60 mm (standaard)
Schootuitloop	15 mm
Gewicht	Ca. 0,5 kg
Afmetingen (L x B x H)	185 x 80 x 25 mm
Kleur	Zilver (standaard)
Montagewijze	Inschroefbaar in hout of metaal
Inclusief cilinder	Nee, apart aan te schaffen
Veiligheid	Geschikt voor basisbeveiliging
Onderhoud	Periodiek smeren met grafietpoeder
Garantie	2 jaar
Geschikt voor	Deurdikte 35-45 mm

Veelgestelde vragen - 1266/3 Nemef

Hoe installeer ik het Nemef 1266/3 slot?

Boor een gat met een diameter van 25 mm op de juiste hoogte. Plaats de slotkast en schroef deze vast met de meegeleverde schroeven. Zorg dat de schoot vrij kan bewegen.

Welke cilinder past op de Nemef 1266/3?

Elke cilinder met een hartafstand van 72 mm past. Standaard Euro-profielcilinders worden aanbevolen.

Wat is de hartafstand van dit slot?

De hartafstand is 72 mm, gemeten van het midden van de cilindergat tot het midden van de schoot.

Kan ik dit slot gebruiken voor een metalen deur?

Ja, mits de deur voldoende dikte heeft (35-45 mm) en de montagegaten overeenkomen. Gebruik geschikte schroeven voor metaal.

Hoe vervang ik de schoot?

Verwijder de slotkast van de deur. Draai de schroeven aan de zijkant los en vervang de schoot door een identiek exemplaar. Monteer alles in omgekeerde volgorde.

Moet ik het slot smeren?

Ja, smeer de schoot en het mechanisme jaarlijks met grafietpoeder of een droog smeermiddel. Gebruik geen olie, dit trekt stof aan.

Wat is de maximale deurdikte voor dit slot?

De maximale deurdikte is 45 mm. Bij dikkere deuren past de schoot mogelijk niet correct.

Is het slot geschikt voor buitendeuren?

Dit slot is ontworpen voor binnendeuren. Voor buitendeuren adviseren wij een weerbestendig model met hogere beveiliging.

Hoe stel ik de schootuitloop in?

De schootuitloop is vast ingesteld op 15 mm. Dit kan niet worden aangepast zonder het slot te demonteren.

Waar kan ik een handleiding downloaden?

Bezoek notice-facile.com en zoek op 'Nemef 1266/3'. Daar vindt u de handleiding in PDF-formaat.

GEBRUIKSAANWIJZING 1266/3 Nemef

In veel gevallen zal de deur al voorzien zijn van een slotgat, waar het slot probleemloos in past. Mocht dit niet zo zijn, gebruik dan onderstaande montagehandleiding.

1. Teken boven- en onderzijde van slotkast af op sluitkant deur op hoogte van 105 cm vanaf onderzijde deur. Trek een verticale hartlijn en boor hierop een rij gaten (boormaat ø 18 mm en 82 mm diep). Steek hout tussen geboorde gaten weg zodat slot moeiteloos in uitsparing past.
2. Teken nu omtrek van voorplaat af en steek het op 3 mm diepte uit zodat voorplaat gelijk ligt aan kopse kant deur.
3. Houd het slot op juiste plaats tegen de deur. (Voorkant voorplaat gelijk aan kopse kant, zie pijl).
   3.1 Teken nu de plaats af waar de gaten moeten komen. Let op: Voor de boormaten per art. zie punt 3.1.
4. Monteer slot in deur (gebruik schroeven lengte 25 mm). (Monteer voor art. 1269 cilinder en zet deze met de vastzetschroef vast). Plaats nu het beslag en teken alle schroefgaten af op de binnen-zijde van de deur. Verwijder beslag, (cilinder) en slot. Boor nu de gaten ø 10 mm. Bevestig het beslag nadat slot (en cilinder) weer is gemonteerd.
5. Montage sluitplaat.

Teken nachtschoot of dagschoot af op het kozijn. Plaats bijgeleverde sluitplaat op juiste hoogte tegen het kozijn, zodat de aanslagzijde dag- of nachtschoot (5.1. maat A) overeenkomt met de achterzijde van het kozijn. (zie situatieschets 5.2. rekening houden met tochtstrip).

5.1 Teken de schroefgaten en de dag- en nachtschootgaten en de omtrek van de sluitplaat af op het kozijn.
6. Verwijder sluitplaat en steek gaten voor de dag- en nachtschoot uit (dagschotgat 13 mm diep en de nachtschotgat 17 mm diep). Steek nu de omtrek van de sluitplaat 1,5 mm diep uit. Plaats sluitplaat en zet deze vast met schroeven van 20 mm.

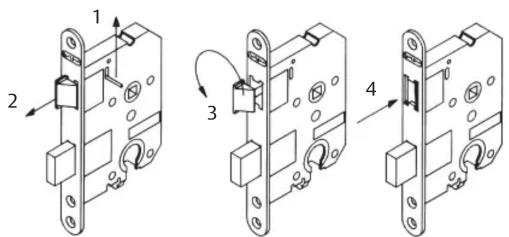

Omkeren van de dagschoot

Controleer voor montage van het slot de stand van de dagschoot. Eventueel dag-schoot omkeren, zie tekening 1.

1. Plaats een dun stalen voorwerp onder in de sleuf-vormige uitsparing van dekplaat en duw het omlegplaatje naar boven.
2. Dagschoot springt nu vanzelf uit de voorplaat.
3. Dagschoot in gewenste stand draaien.
4. Druk de dagschoot weer in het slot.

Neem bij vragen contact op met uw leverancier of mail aan [e-mail]
