Type product	Slotset
Merk	Nemef
Model	1264/94
Materiaal	Messing of verzinkt staal
Afmetingen (hoogte x breedte x diepte)	ca. 120 mm x 60 mm x 70 mm
Gewicht	ca. 500 g
Sluitingssysteem	Sloten met cilinder en veiligheidssleutel
Veiligheidsklasse	SKG 2 of 3 (naar verwachting)
Dag- en nachtschoot	Ja, met dag- en nachtschoot
Montage	Inbouw in houten of metalen deur
Geschikt voor deurdikte	38-45 mm (standaard)
Kernafstand	72 mm (gangbaar)
Meeneemafstand	92 mm (gangbaar)
Onderhoud	Smeren met grafietpoeder of teflonspray
Reiniging	Afnemen met een droge doek
Bijgeleverde accessoires	Slotenkast, cilinder, sleutels, schroeven
Garantie	2 jaar (gebruikelijk)

Veelgestelde vragen - 1264/94 Nemef

Hoe installeer ik het Nemef 1264/94 slot?

Volg de stappen in de gebruiksaanwijzing: markeer de posities, boor gaten, monteer de slotkast met schroeven, plaats de cilinder en de schoot, en bevestig de voorplaat.

Welke gereedschappen zijn nodig voor de montage?

U heeft een boormachine, schroevendraaier, hamer, meetlint en een potlood nodig. Voor houten deuren is een houtboor geschikt.

Is het slot geschikt voor zowel links- als rechtsdraaiende deuren?

Ja, het slot is omkeerbaar. U kunt de schoot en de cilinder aanpassen door de instructies in de handleiding te volgen.

Hoe onderhoud ik het Nemef slot?

Smeer het slot jaarlijks met grafietpoeder of teflonspray. Gebruik geen olie, omdat dit stof aantrekt. Reinig de buitenkant met een droge doek.

Kan ik de cilinder vervangen?

Ja, de cilinder is vervangbaar. Kies een cilinder met dezelfde lengte en profiel (bijv. Europrofiel). Raadpleeg de handleiding voor de juiste afmetingen.

Wat is de veiligheidsklasse van dit slot?

Het Nemef 1264/94 slot biedt naar verwachting een SKG 2 of SKG 3 beveiliging. Dit is geschikt voor woningen met een normaal beveiligingsniveau.

Zijn de sleutels na te maken?

Ja, de sleutels zijn niet gepatenteerd en kunnen bij de meeste slotenmakers worden bijgemaakt. Gebruik een geautoriseerde sleutelservice voor de beste kwaliteit.

Wat moet ik doen als de sleutel afbreekt in het slot?

Gebruik een sleutelbrekerspray of trek de sleutel voorzichtig met een pincet of sleuteltrekker eruit. Schakel anders een slotenmaker in.

Hoe pas ik het slot aan op een deur met een andere dikte?

Het slot is ontworpen voor deurdiktes van 38-45 mm. Bij afwijkende diktes kunt u verlengstukken of afstandsbussen gebruiken. Controleer de handleiding voor opties.

Waar kan ik de gebruiksaanwijzing downloaden?

De handleiding is gratis beschikbaar op notice-facile.com in PDF-formaat. U kunt deze downloaden via de downloadknop op de productpagina.

GEBRUIKSAANWIJZING 1264/94 Nemef

In veel gevallen zal de deur al voorzien zijn van een slotgat, waar het slot probleemloos in past. Mocht dit niet zo zijn, gebruik dan onderstaande montagehandleiding.

1. Teken boven- en onderzijde van slotkast af op sluitkant deur op hoogte van 105 cm vanaf onderzijde deur. Trek een verticale hartlijn en boor hierop een rij gaten (boormaat ø 18 mm en 82 mm diep). Steek hout tussen geboorde gaten weg zodat slot moeiteloos in uitsparing past.
2. Teken nu omtrek van voorplaat af en steek het op 3 mm diepte uit zodat voorplaat gelijk ligt aan kopse kant deur.
3. Houd het slot op juiste plaats tegen de deur. (Voorkant voorplaat gelijk aan kopse kant, zie pijl).
   3.1 Teken nu de plaats af waar de gaten moeten komen. Let op: Voor de boormaten per art. zie punt 3.1.
4. Monteer slot in deur (gebruik schroeven lengte 25 mm). (Monteer voor art. 1269 cilinder en zet deze met de vastzetschroef vast). Plaats nu het beslag en teken alle schroefgaten af op de binnen-zijde van de deur. Verwijder beslag, (cilinder) en slot. Boor nu de gaten ø 10 mm. Bevestig het beslag nadat slot (en cilinder) weer is gemonteerd.
5. Montage sluitplaat.
   Teken nachtschoot of dagschoot af op het kozijn. Plaats bijgeleverde sluitplaat op juiste hoogte tegen het kozijn, zodat de aanslagzijde dag- of nachtschoot (5.1. maat A) overeenkomt met de achterzijde van het kozijn. (zie situatieschets 5.2. rekening houden met tochtstrip).
   5.1 Teken de schroefgaten en de dag- en nachtschootgaten en de omtrek van de sluitplaat af op het kozijn.
6. Verwijder sluitplaat en steek gaten voor de dag- en nachtschoot uit (dagschotgat 13 mm diep en de nachtschotgat 17 mm diep). Steek nu de omtrek van de sluitplaat 1,5 mm diep uit. Plaats sluitplaat en zet deze vast met schroeven van 20 mm.

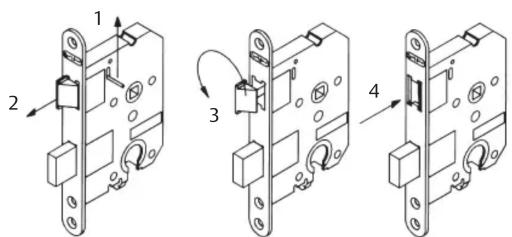

Omkeren van de dagschoot

Controleer voor montage van het slot de stand van de dagschoot. Eventueel dag-schoot omkeren, zie tekening 1.

1. Plaats een dun stalen voorwerp onder in de sleuf-vormige uitsparing van dekplaat en duw het omlegplaatje naar boven.
2. Dagschoot springt nu vanzelf uit de voorplaat.
3. Dagschoot in gewenste stand draaien.
4. Druk de dagschoot weer in het slot.

Neem bij vragen contact op met uw leverancier of mail aan [e-mail]
