GEBRUIKSAANWIJZING Airdyne AD2i Schwinn

Belangrijke veiligheidsvoorschriften

- Montage 3

Waarschuwingsklevers / Serienummer 4

Specifications 5

Voorafgaand aan de montage 5

Onderdelen 6

Montagemateriaal 7

Gereedschap 7

Montage 8

De fiets nivelleren 14

De fiets verplaatsen 14

Belangrijke veiligheidsvoorschriften - Voor de

gebruiker 15

Kenmerken 17

Consolekenmerken 18

Bedieningen 20

Afstellingen 20

Trainingsmodus 21

Pauzeren of stoppen 21

Onderhoudsmodus 23

Onderhoud 24

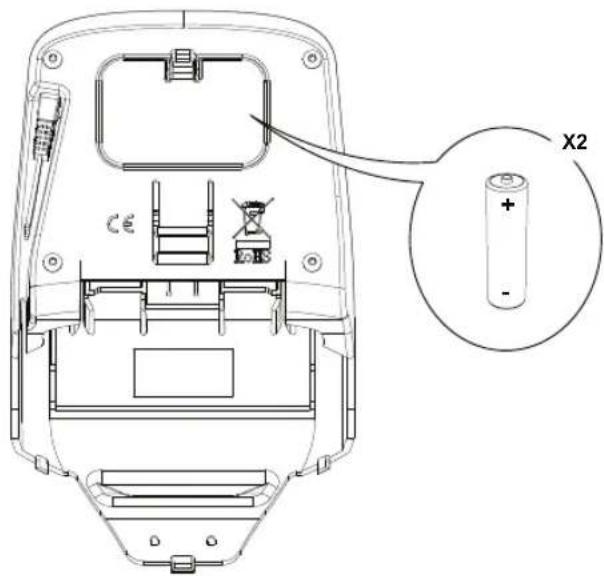

Batterijen vervangen 26

Problemen oplossen 27

Bewaar het oorspronkelijke bewijs van aankoop en noteer de volgende informatie om de garantieondersteuning te valideren:

Serienummer

Datum van aankoop ____

Neem contact op met uw lokale distributeur om uw productgarantie te registreren.

Voor meer informatie over uw productgarantie of als u vragen hebt of problemen ondervindt met uw product, neem dan contact op met uw lokale Nautilus-distributeur.

Uw plaatselijke distributeur kunt u hier vinden: www.nautilusinternational.com

Nautilus, Inc., www.NautilusInc.com - Klantenservice: [e-mail] | Nautilus, Inc., 18225 NE Riverside Parkway, Portland, OR 97230 USA | Gedrukt in China | © 2016 Nautilus, Inc. | ® wijst op handelsmerken die in de Verenigde Staten onder Nautilus, Inc. zijn geregistreerd. Deze merken mogen in andere landen worden geregistreerd of anderszins worden beschermd door het gemeen recht.

Dit pictogram wijst op een potentieel gevaarlijke situatie die kan leiden tot de dood of ernstig letsel.

Neem de volgende waarschuwingen in acht:

Lees aandachtig alle waarschuwingsklevers op dit toestel.

Lees aandachtig de montage-instructies.

- Houd omstanders en kinderen te allen tijde uit de buurt van het toestel dat u aan het monteren bent.

- Plaats de batterijen pas in het toestel wanneer dit in de montagehandleiding gevraagd wordt.

- Monteer het toestel niet buiten of in een vochtige of natte plaats.

- Zorg ervoor dat u voldoende werkruimte hebt, uit de buurt van voorbijgangers en zonder blootstelling van omstanders.

- Sommige componenten van het toestel kunnen zwaar of moeilijk hanteerbaar zijn. Roep de hulp in van een tweede persoon wanneer u deze onderdelen monteert. Monteer geen zware of moeilijk hanteerbare onderdelen zonder de hulp van een tweede persoon.

- Installeer het toestel op een stevige, vlakke en horizontale ondergrond.

- Probeer het design of de functionaliteit van het toestel niet te wijzigen. Dit zou de veiligheid van het toestel in gevaar kunnen brengen en maakt de garantie ongeldig.

- Als u reserveonderdelen nodig hebt, gebruik dan uitsluitend originele reserveonderdelen en montagemateriaal dat door Nautilus geleverd is. Als u geen originele reserveonderdelen gebruikt, dan kan dit een risico inhouden voor de gebruikers, het toestel verhinderen om correct te functioneren en de garantie ongeldig maken.

- Gebruik het toestel niet totdat het volledig gemonteerd en gecontroleerd is op correcte werking in overeenstemming met de handleiding.

- Lees voor de eerste ingebruikneming aandachtig de volledige handleiding die bij dit toestel is meegeleverd. Bewaar de handleiding voor later gebruik.

- Voer alle montagestappen in de opgegeven volgorde uit. Onjuiste montage kan leiden tot lichamelijke letsels of onjuiste werking.

- Dit product bevat magneten. Magnetische velden kunnen interfereren met het normale gebruik van bepaalde medische hulpmiddelen in de directe nabijheid. Gebruikers kunnen in de nabijheid van de magneten komen bij de montage, het onderhoud en/of het gebruik van het product. Vanwege het voor de hand liggende belang van deze hulpmiddelen, zoals een pacemaker, is het belangrijk dat u uw arts om advies vraagt in verband met het gebruik van deze apparatuur. Raadpleeg het deel 'Waarschuwingsklevers en Serienummer' om de locatie van de magneten op dit product te vinden.

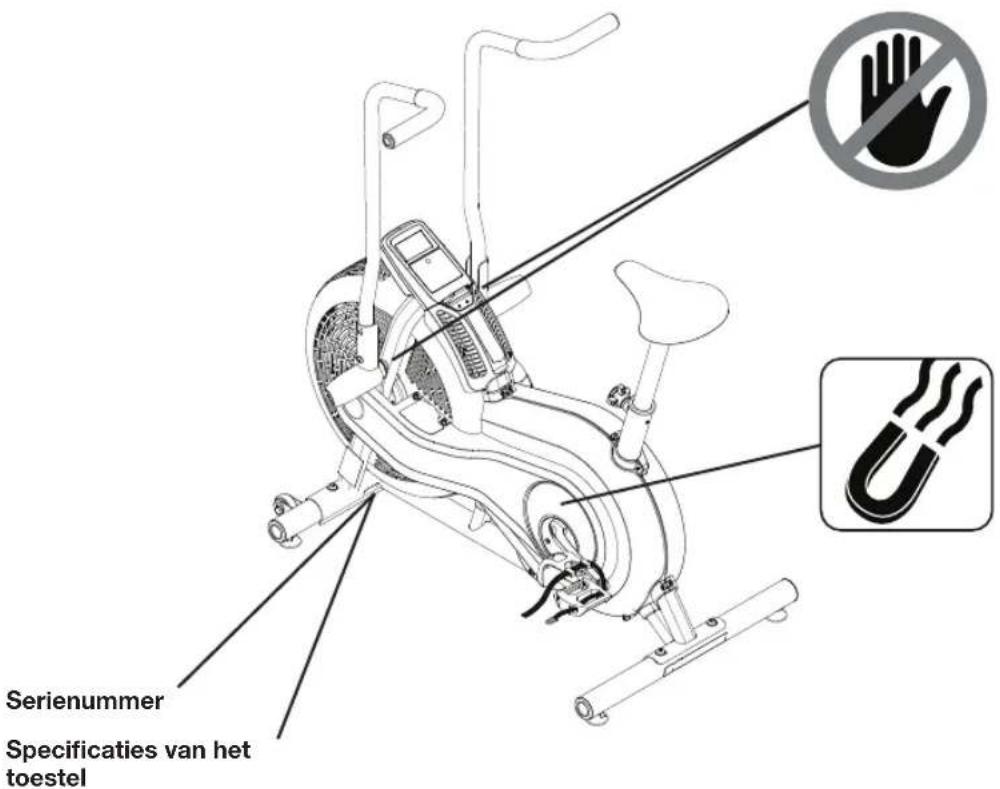

WAARSCHUWINGSKLEVERS EN SERIENUMMER

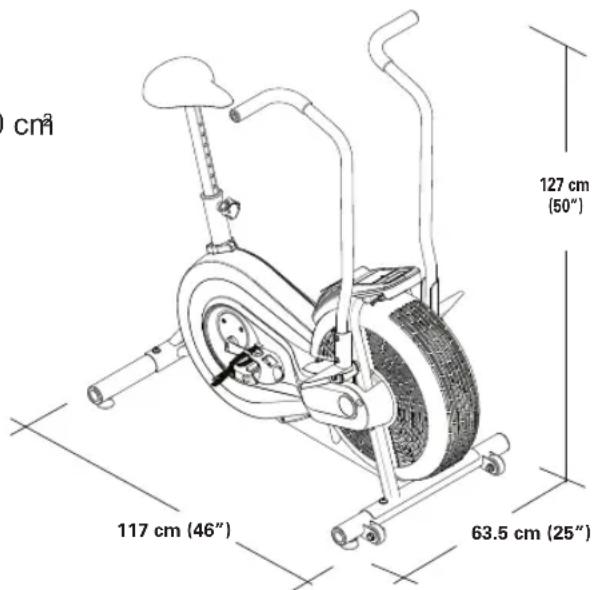

Serienummer Specifications van het toestel

Maximaal gebruikersgewicht: 113 kg

Totale benodigde ruimte (voetafdruk) van het toestel: 7430 cm ^2

Gewicht van het toestel: 37 kg

Stroomvoorziening: 2 LR6-batterijen (AA)

Werkspanning: 1,0 - 3,3 V DC

Voldoet aan de volgende norm:

CE

ISO 20957.

cm² 127 cm (50") 117 cm (46") 63.5 cm (25")

Zet dit toestel NIET bij het afval. Het toestel moet worden gerecycled. Volg de voorge-schreven methoden op een erkend afvalinzamelpunt om dit product correct te recyclen.

Voorafgaand aan de montage

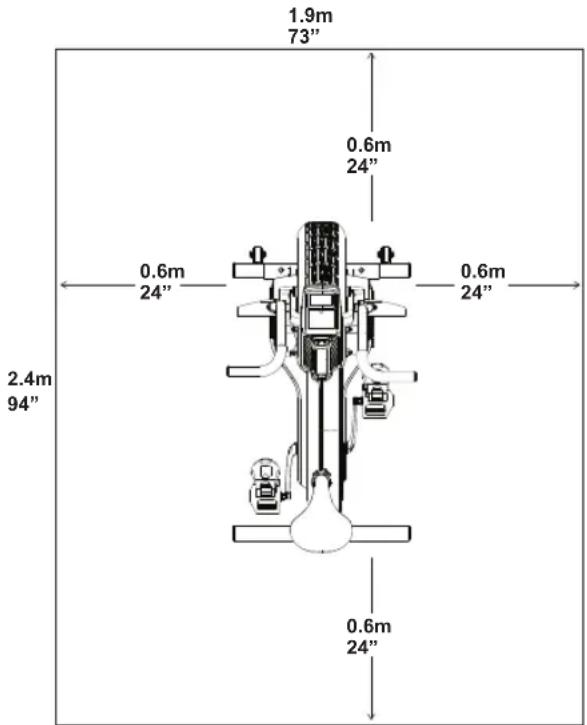

Kies de plaats waar u het toestel wilt installeren en gebruiken. Voor een veilige werking moet het toestel op een harde en vlakke ondergrond worden geïnstalleerd. Voorzie een trainingsruimte van minimaal 2,4 x 1,9 m.

Basisprincipes bij het monteren

Volg deze basisprincipes bij het monteren van uw toestel:

1. Lees aandachtig de 'Belangrijke veiligheidsvoorschriften' voor de montage.
2. Verzamel alle onderdelen die u nodig hebt bij iedere montagestap.
3. Met behulp van de aanbevolen moersleutels draait u de bouten en moeren naar rechts (met de klok mee) om aan te spannen en naar links (tegen de klok in) om los te draaien.
4. Wanneer u twee onderdelen vastmaakt, heft u de constructie voorzichtig op en kijkt u door de boutgaten. Op die manier kunt u de bout gemakkelijker door de gaten glijden.
5. Voor de montage zijn twee personen nodig.

Item	Aantal Omschrijving Item Aantal Omschrijving
1	1 Hoofdframe 8 1 Handgreep, rechts
2	1 Voorste stabilisatiesteun 9 1 Handgreep, links
3	1 Achterste stabilisatiesteun 10 1 Console
4	1 Pedaal, rechts 11 1 Zadel
5	1 Pedaal, links 12 1 Zadelpen
6	1 Voetsteun, rechts 13 1 Transportriem
7	1 Voetsteun, links

MONTAGEMATERIAAL / GEREEDSCHAP

A

B

C

Item	Aantal	Omschrijving
A 8	Zeskantbolkopschroef	M8 x 20
B 8	Verende	sluitring M8
C 8	Borgring	M8

Gereedschap

Meegeleverd Niet meegeleverd

6 mm

(aanbevolen)

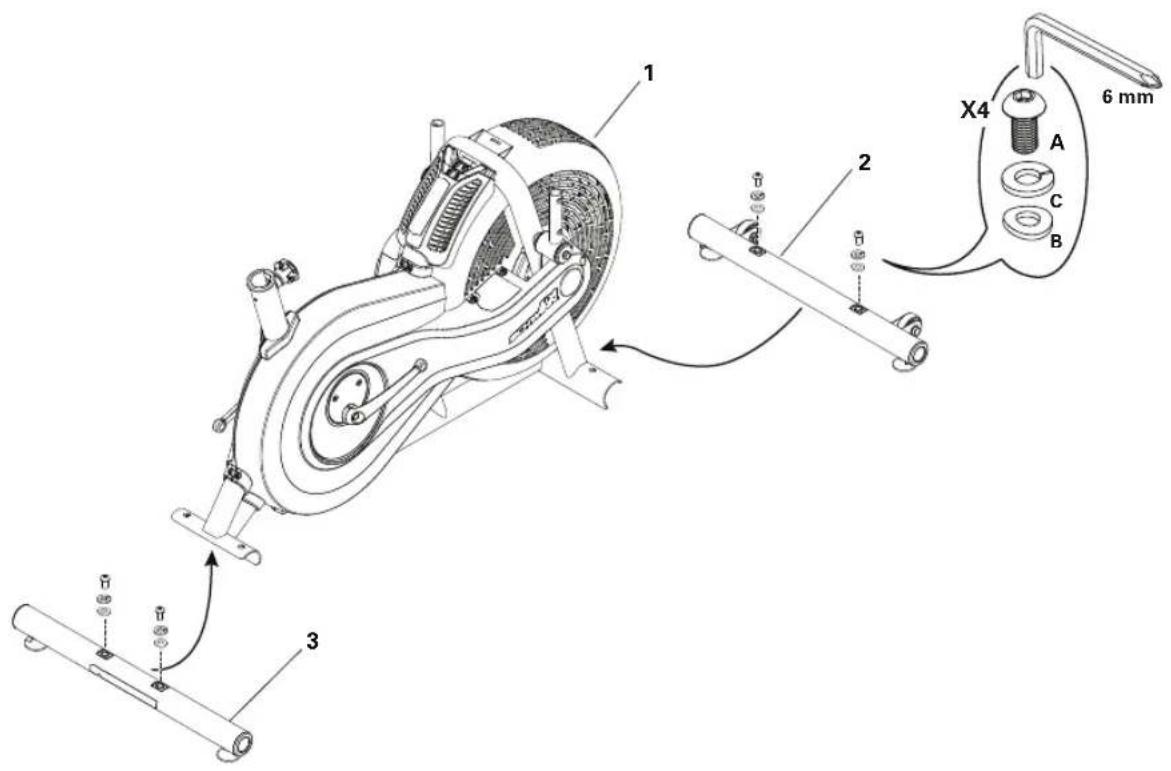

1. Bevestig de stabilisatiesteunen aan de frameconstructie

Opmerking: Het linkerpedaal is uitgerust met een omgekeerde schroefdraad. Zorg dat de pedalen aan de juiste kant van de fiets worden bevestigd. De richting moet worden bepaald vanuit een zithouding op de fiets. Het linkerpedaal is gemarkeerd met een 'L'; het rechterpedaal met een 'R'.

Pedaalriemen niet afgebeeld voor duidelijkheid.

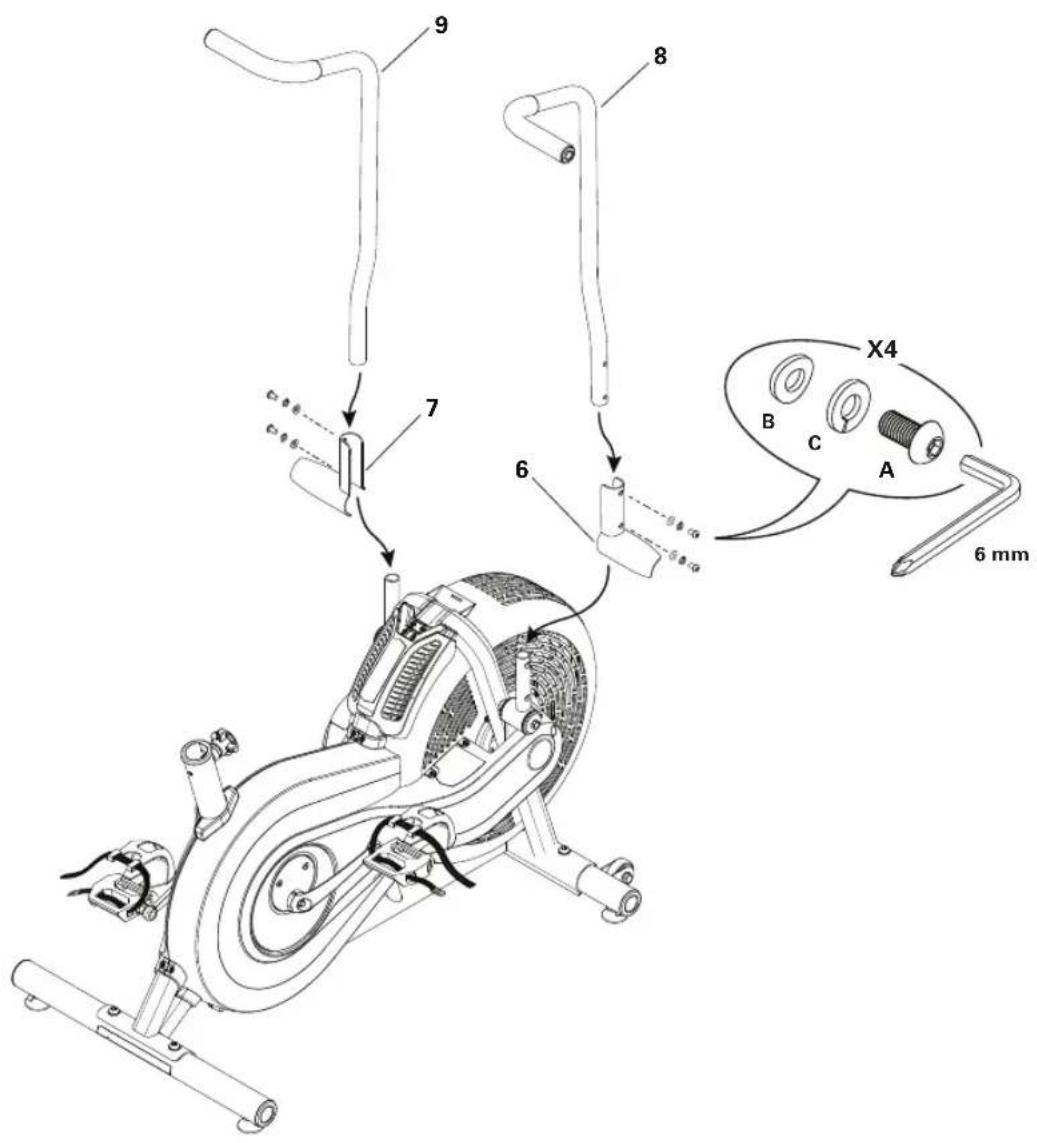

3. Bevestig de voetsteunen en de handgreeparmen

9 8 7 6 X4 B C A 6 mm

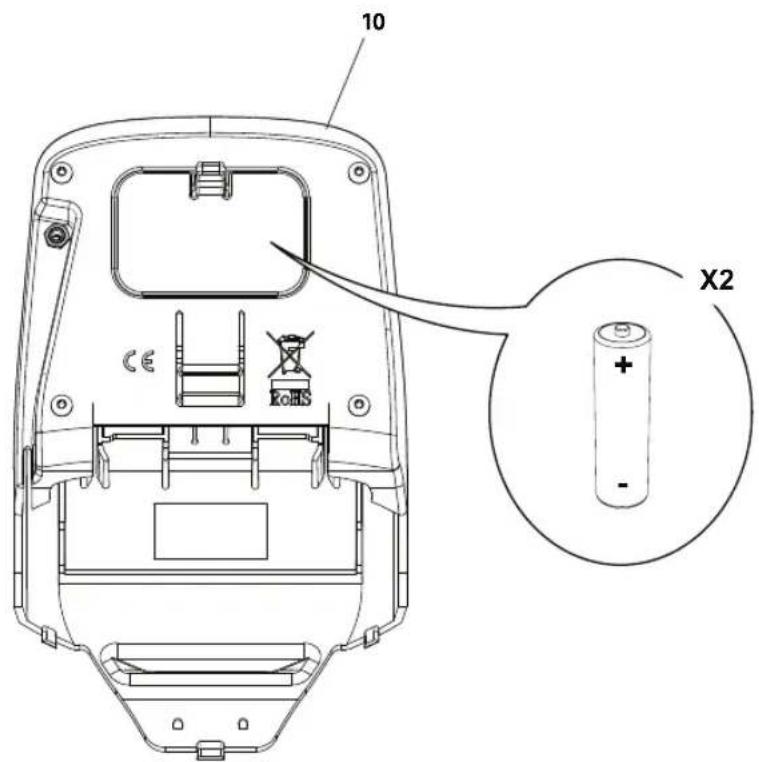

4. Plaats de batterijen in de console

Opmerking: Voor de console hebt u LR6-batterijen (AA) nodig. Zorg dat de batterijen in de richting van de indicatoren +/- in het batterijvak wijzen.

10 X2

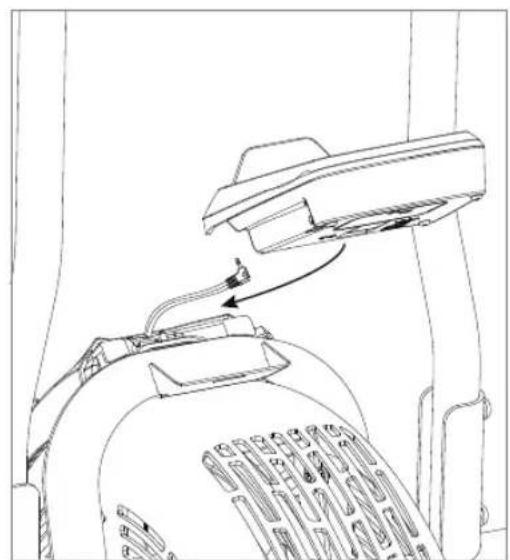

5. Bevestig de console en sluit de consolekabel aan

NB: Krimp de consolekabel niet.

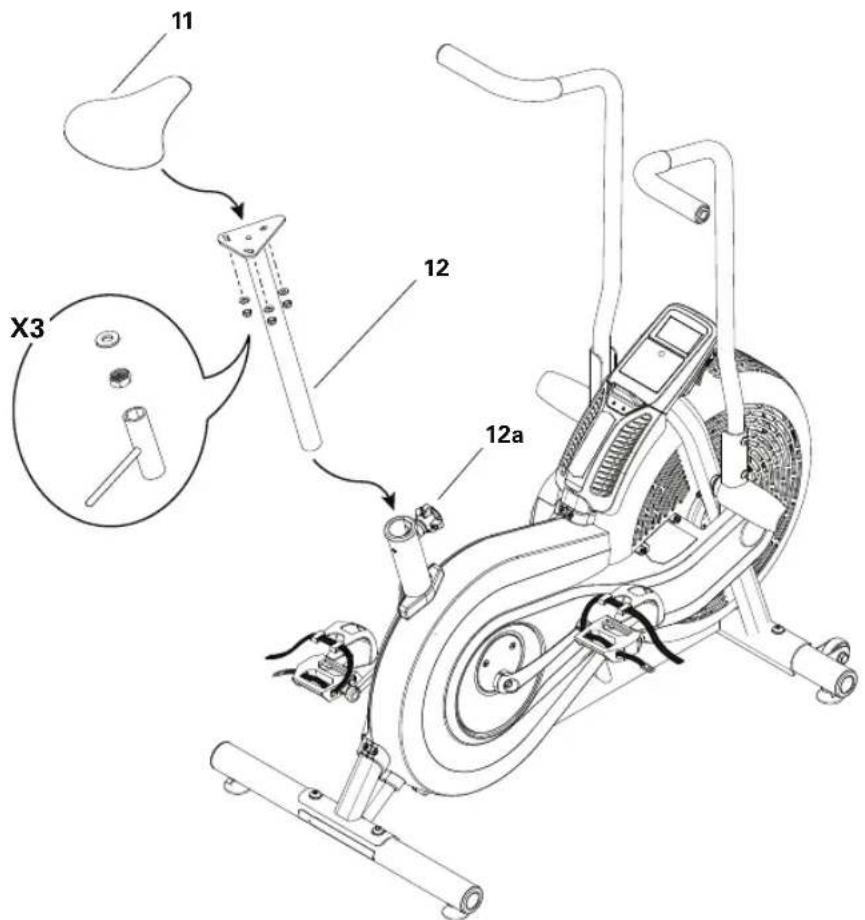

6. Bevestig het zadel op de zadelpen en installeer het geheel op de frameconstructie

Opmerking: Het montagemateriaal is vooraf op het zadel geïnstalleerd en is niet aanwezig op de montagekaart.

NB: Zorg dat het zadel rechtstaat en zet het montagemateriaal vast.

Controleer of de verstelknop (12a) zich vastzet in de gaten van de zadelpen.

11 X3 12 12a

7. Laatste controle

Zorg dat al het montagemateriaal goed vastzit en dat de componenten correct gemonteerd zijn. Noteer het serienummer in het daarvoor bedoelde veld vooraan in deze handleiding. Raadpleeg het deel Waarschuwingsklevers en Serienummer in deze handleiding.

Gebruik het toestel niet of stel het niet in werking totdat het volledig gemonteerd en gecontroleerd is op correcte werking in overeenstemming met de gebruikershandleiding.

VOORDAT U VAN START GAAT

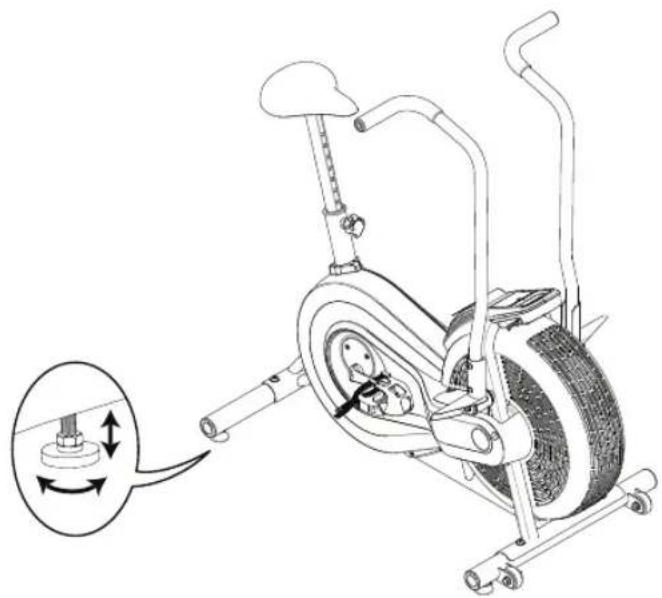

De fiets nivelleren

Als de trainingsvloer oneffen is, dan moet u de fiets nivelleren. Werkwijze voor het afstellen:

1. Maak de bovenste borgmoer los.
2. Draai aan het stelpootje om de hoogte te verstellen.
3. Draai de bovenste borgmoer aan om het stelpootje vast te zetten.

Verstel de stelpootjes niet te hoog, waardoor ze loskomen of van het toestel worden afgeschroefd. Dit zou lichamelijk letsel of schade aan het toestel kunnen veroorzaken.

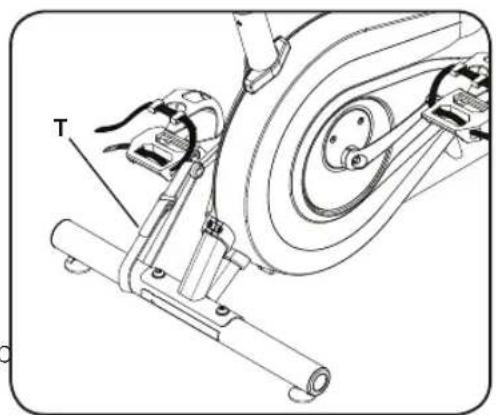

De fiets verplaatsen

1. Bevestig de crankarm aan de achterste stabilisatiesteun met de transportriem (T).

Denk eraan dat de pedalen, de handgrepen en de weerstandsventilator met elkaar zijn verbonden en dat alle onderdelen bewegen wanneer een van deze delen wordt bewogen.

1. Til de achterkant van het toestel voorzichtig op om het op de transportwielen te kantelen.
2. Duw het toestel voorzichtig naar de gewenste plaats. Zorg dat het ventilatorblok niet over de vloer sleept.
3. Laat het toestel voorzichtig op zijn plaats zakken.

NB: Wees voorzichtig wanneer u het toestel verplaatst. Abrupte bewegingen kunnen de werking van de computer beïnvloeden.

Dit pictogram wijst op een potentieel gevaarlijke situatie die kan leiden tot de dood of ernstig letsel.

Neem de volgende waarschuwingen in acht voordat u dit toestel in gebruik neemt:

Lees aandachtig de volledige handleiding. Bewaar de handleiding voor later gebruik.

Lees aandachtig alle waarschuwingsklevers op dit toestel. Als de waarschuwingsklevers op een gegeven moment niet meer goed kleven, onleesbaar worden of loskomen, neem dan contact op met uw lokale distributeur om de klevers te vervangen.

• Laat geen kinderen toe in de buurt van dit toestel. Bewegende onderdelen en andere voorzieningen van het toestel kunnen gevaarlijk zijn voor kinderen.
• Niet geschikt voor gebruik door kinderen jonger dan 14 jaar.
• Onvoorzichtigheid tijdens het gebruik van dit toestel kan leiden tot lichamelijke letsels of de dood.
• Vraag een arts om advies voordat u een trainingsprogramma begint. Staak de training als u pijn of benauwdheid op de borst voelt, kortademig wordt of u flauw voelt. Vraag uw arts om advies voordat u het toestel opnieuw begint te gebruiken. Gebruik de waarden die door de computer van het toestel worden berekend of opgemeten uitsluitend ter informatie.
• Controleer voor elk gebruik of het toestel geen losse onderdelen heeft of tekenen van slijtage vertoont. Gebruik het toestel niet als u een probleem vaststelt. Controleer het zadel, de pedalen en de crankarmen grondig. Neem contact op met uw lokale distributeur voor informatie over een eventuele reparatie.
• Maximale gebruikersgewicht: 113 kg. Gebruik het toestel niet wanneer u meer weegt.
• Dit toestel is alleen geschikt voor thuisgebruik.
• Draag geen losse kleding of sieraden. Dit toestel heeft bewegende onderdelen. Plaats uw vingers of andere voorwerpen niet in de bewegende onderdelen van het trainingstoestel.
• Installeer en gebruik dit toestel op een stevige, vlakke en horizontale ondergrond.
• Maak de pedalen stabiel voordat u erop gaat staan. Wees voorzichtig bij het op- en afstappen van het toestel.
• Houd de pedalen schoon en droog.
• Bij onderhoud zorgt u ervoor dat het toestel niet meer op het elektriciteitsnet is aangesloten.
• Gebruik dit toestel niet buiten of in vochtige of natte plaatsen. Houd de voetpedalen schoon en droog.

• Bewaar aan beide zijden van het toestel een vrije ruimte van ten minste 0,6 m. Dit is de aanbevolen veiligheidsafstand voor toegang en doorgang rond het toestel en voor het afstappen bij noodgevallen. Houd omstanders buiten deze ruimte tijdens het gebruik van het toestel.

• Span uzelf niet overdreven in tijdens het trainen. Gebruik het toestel in overeenstemming met de voorschriften in deze handleiding.

• Verstel en bevestig alle verstelbare onderdelen op een correcte en veilige manier. Zorg dat de verstelbare onderdelen de gebruiker niet kunnen raken.
• Het gebruik van dit toestel vereist coördinatie en evenwicht. Tijdens het trainen kunt u snelheids- en weerstandsveranderingen verwachten. Wees dus voorzichtig om evenwichtsverlies en mogelijk letsel te voorkomen.
• Houd de batterijen uit de buurt van warmtebronnen of hete oppervlakken.
• Gebruik oude en nieuwe batterijen niet door elkaar.
• Gebruik alkalinebatterijen, gewone (koolstof-zink) of herlaadbare (Ni-Cd, Ni-MH, enz.) batterijen niet door elkaar.
• Om het toestel veilig op te bergen verwijdert u de batterijen en bevestigt u de transportriem om de weerstandsventilator vast te zetten. Bewaar het toestel op een veilige plaats, uit de buurt van kinderen en huisdieren.
• Op deze fiets kunnen de pedalen niet los van de weerstandsventilator worden gestopt. Verlaag het tempo om de weerstandsventilator en de pedalen langzaam tot stilstand te brengen. Stap niet af voordat de pedalen volledig gestopt zijn.
• Lees de gebruikershandleiding aandachtig voordat u het toestel in gebruik neemt. Dit toestel is niet bedoeld voor gebruik door personen met functionele beperkingen en stoornissen, een verminderd lichamelijk, gevoels- of mentaal vermogen of gebrek aan ervaring en kennis.

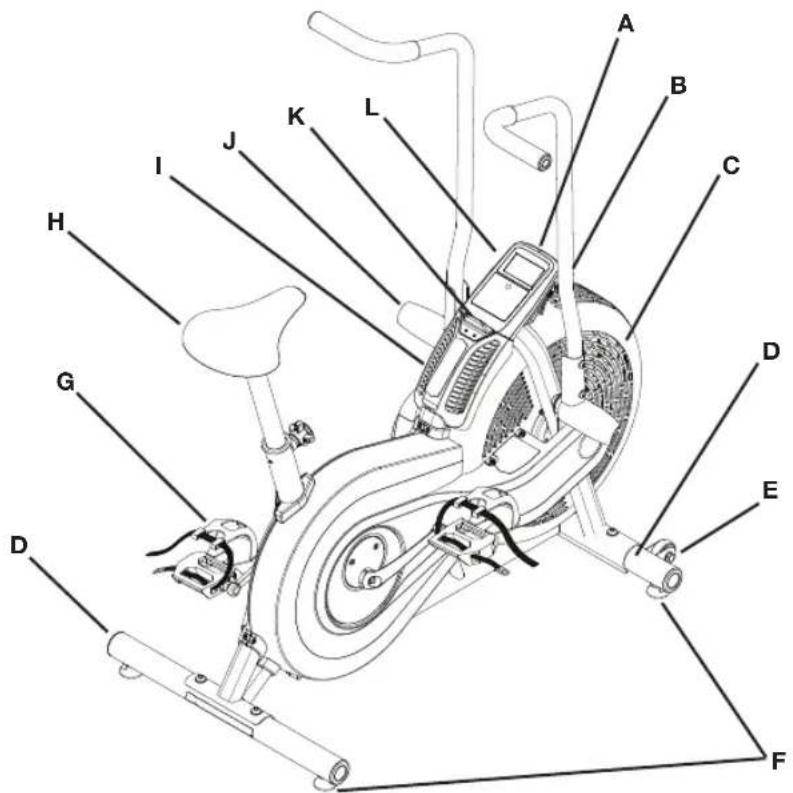

A Console G Pedalen
B Handgrepen H Verstelbaar zadel
C Ventilatorblok I Ventilatieroosters
D Stabilisatiesteunen J Voetsteunen
E Transportwiel K Houder voor tijdschriften
F Stelpootjes L Batterijvak

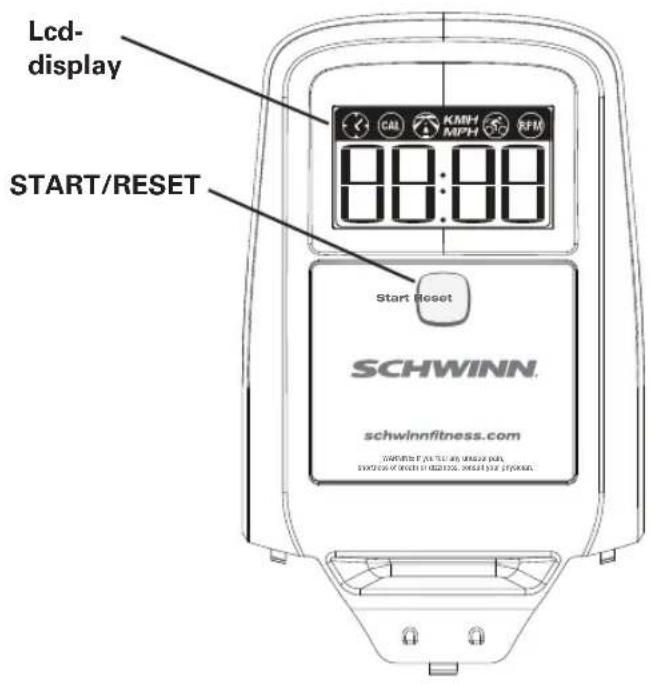

Consolefuncties

De console verstrekt informatie over uw training op het displayscherm. U kunt ook de toets gebruiken voor toegang tot informatie over de console-instellingen.

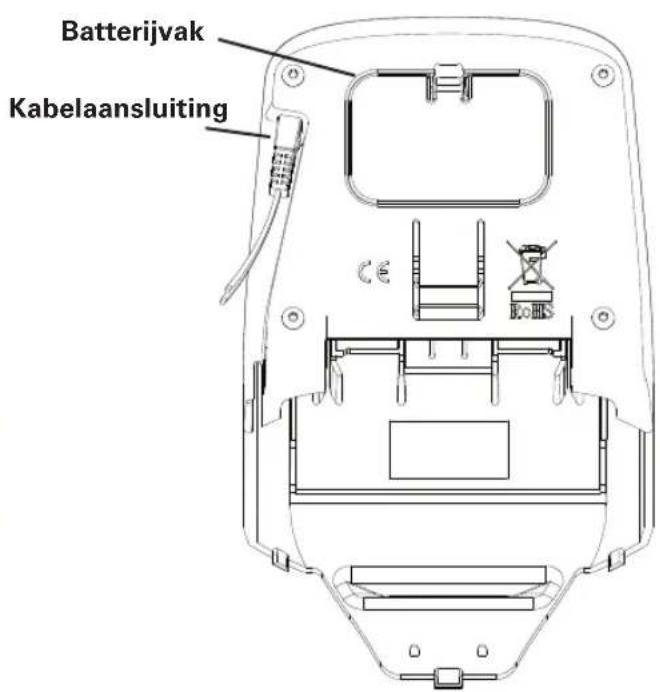

Voorkant Achterkant

Lcd- display START/RESET Start Reset SCHWINN. schwinnfitness.com

Batterijvak Kabelaansluiting

START/RESET Hiermee kunt u een actieve training starten of stoppen en de tijd op 0:00 terugzetten.

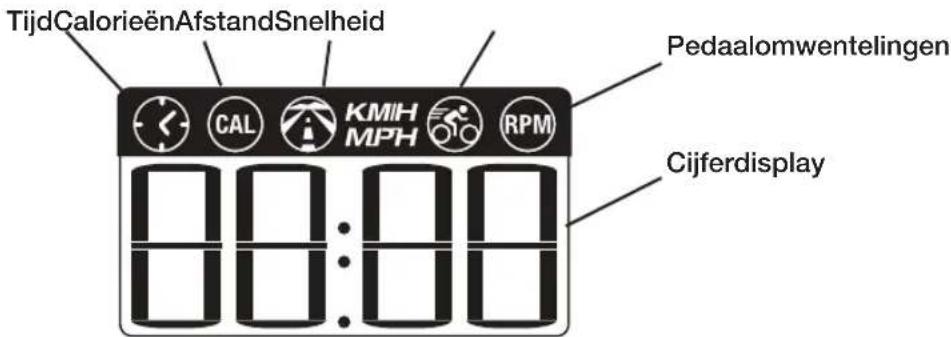

Lcd-displaygegevens

Op het consoledisplay verschijnt iedere trainingsmeetwaarde opeenvolgend gedurende 5 seconden:

TijdCalorieënAfstandSnelheid CAL KMIH MPH RPM Pedaalomwentelingen Cijferdisplay

Tijd

Het TIJD-displayveld toont de duur van de training. De maximale weergave bedraagt 99:59. Als de training langer duurt, dan begint de tijd opnieuw vanaf 0:00 op te tellen.

CAL

Het CAL-display toont het aantal calorieën dat u naar schatting tijdens het trainen hebt verbrand. De maximale weergave bedraagt 9999. Als het aantal calorieën hoger ligt, dan blijft het display op 9999 knipperen.

Afstand

Het AFSTAND-displayveld toont de afgelegde afstand (mijl of km) tijdens de training, tot twee cijfers achter de komma (bv. 1,50). De maximale weergave bedraagt 99,99. Als de afstand langer is, dan begint het display opnieuw vanaf 0:00 te tellen.

Opmerking: Raadpleeg het deel 'Onderhoudsmodus' van deze handleiding om de meeteenheden te veranderen naar Engelse of metrische maten.

Snelheid

Het SNELHEID-displayveld toont de snelheid van het toestel in kilometer per uur (km/h) of mijl per uur (mph), tot één cijfer achter de komma (bv. 10,5 of 0,0). De maximale weergave bedraagt 99,9.

Toerental

Het TPM-display toont de pedaalomwentelingen per minuut (TPM). De maximale weergave bedraagt 200.

BEDIENINGEN

Wat te dragen

Draag sportschoenen met rubberen zolen Om te trainen hebt u geschikte kleding nodig waarin u vrij kunt bewegen.

Hoe vaak moet u trainen

Vraag een arts om advies voordat u een trainingsprogramma start. Staak de training als u pijn of benauwdheid op de borst voelt, kortademig wordt of u flauw voelt. Vraag uw arts om advies voordat u het toestel opnieuw begint te gebruiken. Gebruik de waarden die door de computer van het toestel worden berekend of opgemeten uitsluitend ter informatie.

• 3 keer per week gedurende 30 minuten per dag.
- Plan uw trainingen op voorhand.

Afstellen van het zadel

De juiste afstelling van het zadel helpt u maximale trainingsefficiëntie en -comfort te garanderen, terwijl het risico op lichamelijk letsel wordt vermin- derd.

1. Met één pedaal naar voren plaatst u de bal van uw voet in het midden van het pedaal. Uw been moet licht gebogen zijn ter hoogte van de knie.
2. Als uw been te recht staat of uw voet het pedaal niet raakt, zet het zadel van de rechte fiets dan wat lager. Als uw been te veel gebogen is, zet het zadel van de rechte fiets dan wat hoger.

Stap van de fiets af voordat u het zadel verstelt.

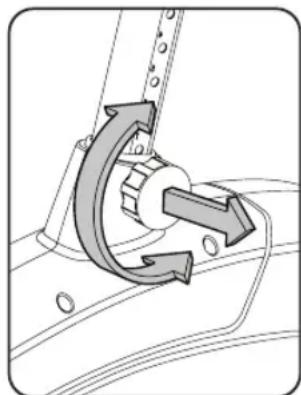

Draai en trek de verstelknop op de zadelbuis los. Stel het zadel op de gewenste hoogte af. Laat de verstelknop los om de borgpen vast te zetten. Controleer of de pen volledig is vastgezet en draai de knop helemaal aan.

Plaats de zadelpen niet hoger dan de MAX-markering op de buis.

Plaatsing van de voet / afstelling van de pedaalriem

Voetpedalen met riemen houden uw voeten veilig op de trainingsfiets.

1. Plaats de bal van elke voet in de voorvoethouders op de pedalen.
2. Maak de riem over uw schoen vast.
3. Herhaal dit voor de andere voet.

Richt uw tenen en knieën recht naar voren om een maximale trapkracht

te garanderen. U kunt de pedaalriemen verschillende trainingen na elkaar gebruiken zonder ze te verstellen.

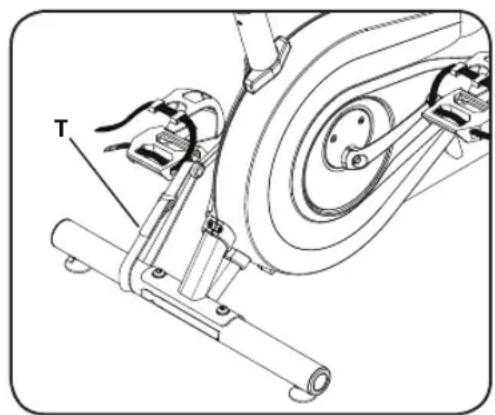

De armen vergrendelen / Opberging

Denk eraan om de crankarmen vast te zetten wanneer het toestel niet in gebruik is. De pedalen en handgrepen moeten worden vergrendeld bij het opbergen van het toestel.

Om het toestel veilig op te bergen verwijdert u de batterijen en gebruikt u de transportriem om de pedalen vast te zetten. Bewaar het toestel op een

veilige plaats, uit de buurt van kinderen en huisdieren. Denk eraan dat de pedalen, de handgrepen en de weerstandsventilator met elkaar zijn verbonden en dat alle onderdelen bewegen wanneer een van deze onderdelen wordt bewogen.

1. Draai de pedalen totdat één crankarm naar achteren in de richting van de achterste stabilisatiesteun wijst.
2. Sla de transportriem (T) om het uiteinde van de crankarm en de achterste stabilisatiesteun en steek het uiteinde van de riem door de metalen ring. Trek de riem aan om beweging van de pedalen te voorkomen en maak de riem vast.

Trainingsmodus

De console start de trainingsmodus als de starttoets wordt ingedrukt of als hij een signaal van de toerentalsensor ontvangt als gevolg van trapbewegingen op het toestel. De tijd begint op te tellen vanaf 0:00.

Opmerking: Als de batterij bijna leeg is, toont het consoledisplay 'Batt' gedurende 10 seconden of totdat de toets wordt ingedrukt.

De console berekent de trainingsgegevens terwijl u traint. Op het consoledisplay verschijnen de huidige waarden voor: Tijd, Calorieën, Afstand, Snelheid en TPM.

De weerstand aanpassen

De weerstand wordt automatisch verhoogd wanneer u sneller begint te trappen.

De training pauzeren of stoppen

1. De console wordt gepauzeerd als u gedurende 3 seconden minder snel dan 5 TPM trapt. In de pauzestand toont het consoledisplay Tijd, Calorieën, Totale afstand, Gemiddelde snelheid en Gemiddelde TPM.

Begin met een snelheid van 5 TPM of meer te trappen om uw training voort te zetten.

Na 5 minuten in de pauzestand wordt de training gestopt en wordt de console in de slaapstand gezet.

1. Druk op de toets om de training te stoppen. De tijd wordt op 0:00 teruggezet en begint op-nieuw op te tellen. De tijd- en afstandgegevens van de training worden aan de statistieken van het toestel toegevoegd (Totale tijd en Totale afstand).

Automatisch uitschakelen (slaapstand)

Als de console in een tijdspanne van ongeveer 5 minuten geen enkele input ontvangt, dan wordt hij automatisch uitgeschakeld. Het Icd-display is uitgeschakeld wanneer de console in de slaap-stand staat.

In de Onderhoudsmodus kunt u de meeteenheden instellen op Engelse of metrische maten. U kunt er ook de statistieken van het toestel en de firmwareversie bekijken (alleen voor technici).

1. Houd de toets gedurende 5 seconden ingedrukt om naar de onderhoudsmodus te gaan vanuit de trainings- of pauzestand van de console.

Opmerking: Tik op de toets om door de menu-opties van de Onderhoudsmodus te bewegen. Wanneer op het consoledisplay 'dOnE' (klaar) verschijnt, houdt u de toets gedurende 3 seconden ingedrukt om de trainingsgegevens te resetten en naar de trainingsmodus terug te keren.

1. Op het consoledisplay verschijnt de boodschap 'Units' (Meeteenheden). Houd de toets ingedrukt om de optie 'Units' te starten. Druk op de toets om te schakelen tussen 'LbS' (Engelse maten) en 'SI' (metrische maten).
2. Houd de toets gedurende 3 seconden ingedrukt om de meeteenheden in te stellen. Op het consoledisplay verschijnt de boodschap 'Units' (Meeteenheden).
3. Druk op de toets om naar de boodschap 'Stats' te gaan. Houd de toets ingedrukt om de optie voor de statistieken van het toestel te starten. Op het consoledisplay verschijnt Totale afstand. Druk op de toets om te schakelen tussen Totale afstand en Totale tijd.

Opmerking: De waarde van de Totale afstand is een geheel getal van mijl/km (geen komma).

1. Houd de toets gedurende 3 seconden ingedrukt om naar de boodschap 'Stats' terug te keren.
2. Druk op de toets om naar de boodschap 'Firmware Version' te gaan. Houd de toets ingedrukt om de firmwareversie van de console te zien.
3. Houd de toets gedurende 3 seconden ingedrukt om naar de boodschap 'Firmware Version' terug te keren.
4. Druk op de toets om naar de optie 'Exit' (verlaten) te gaan. Op het consoledisplay verschijnt 'dOnE' (klaar).

Houd de toets gedurende 3 seconden ingedrukt om naar de trainingsmodus terug te keren. De trainingsgegevens worden gereset.

Tik op de toets om opnieuw door het menu van de Onderhoudsmodus te gaan. Op het consoledisplay verschijnt de boodschap 'Units' (Meeteenheden).

Als de console in de Onderhoudsmodus gedurende ongeveer 5 minuten geen enkele input ontvangt, dan wordt hij automatisch in de slaapstand gezet.

ONDERHOUD

Lees alle onderhoudsinstructies volledig voordat u aan een reparatie begint. Sommige taken kunt u alleen met de hulp van een tweede persoon uitvoeren.

Het toestel moet regelmatig worden geïnspecteerd om schade vast te stellen en reparaties uit te voeren. De eigenaar is verantwoordelijk voor het regelmatig uitvoeren van onderhoud. Versleten, beschadigde of losse onderdelen moeten onmiddellijk worden gerepareerd of vervangen. Er mogen uitsluitend door de fabrikant aangeleverde onderdelen worden gebruikt om het product te onderhouden en te repareren.

Als de waarschuwingsklevers op een gegeven moment niet meer goed kleven, onleesbaar worden of loskomen, neem dan contact op met uw lokale distributeur om de klevers te vervangen.

Dagelijks:

Inspecteer het fitnesstoestel voor elk gebruik op loszittende, defecte, beschadigde of versleten onderdelen. Gebruik het toestel niet als u een probleem vaststelt. Repareer of vervang alle onderdelen bij de eerste tekenen van slijtage. Veeg na elke training zweet van het toestel en de console met behulp van een vochtige doek.

Opmerking: Gebruik voor de console niet te veel water.

Wekelijks:

Maak het toestel schoon om stof of vuil te verwijderen. Controleer of het zadel en de handgreep vlot kunnen worden versteld. Desnoods brengt u een dun laagje siliconensmeermiddel aan om het verstellen te vergemakkelijken.

Opmerking: Gebruik geen producten op basis van aardolie.

Maandelijks

Controleer de pedalen, crankarmen en handgrepen en draai ze eventueel aan. Controleer of alle bouten en schroeven goed zijn vastgedraaid. Zet ze indien nodig beter vast.

NB: Maak het toestel niet schoon met een oplosmiddel op basis van aardolie of met een reinigingsmiddel voor auto's. Zorg dat de console niet nat wordt.

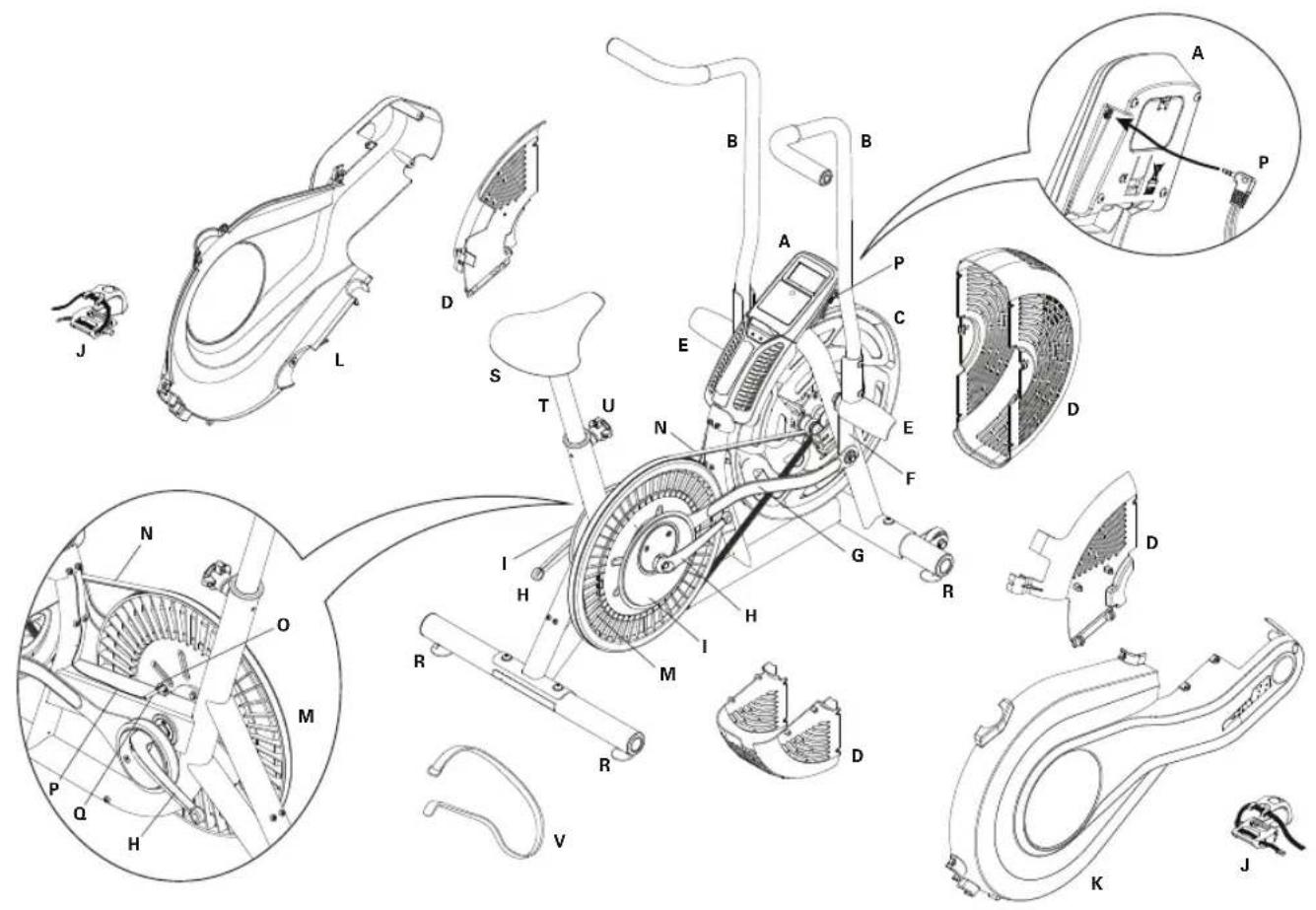

Onderhoudsonderdelen

A	Console I Crankafdekkingen Q	Toerentalsensor
B	Handgrepen J Pedalen R Stelpootjes
C	Ventilatorblok K Beschermkap, rechts S Zadel
D	Afdekkingen ventilatorblok L Beschermkap, links T Zadelpen
E	Voetsteunen M Aandrijfpoelie U Verstelknop
F	Armassen	N Aandrijfriem	V	Transportriem
G	Connectorarmen O Snelheidssensormagneet
H	Crankarmen P Datakabel

Batterijen van de console vervangen

X2 + - -

Op het consoledisplay verschijnt 'Batt' tijdens het opstarten als de batterij bijna leeg is. Houd bij het vervangen van de batterijen rekening met de +/- -indicaties in het batterijvak.

Opmerking: Voor de console hebt u LR6-batterijen (AA) nodig.

Gebruik oude en nieuwe batterijen niet door elkaar.

Gebruik alkalinebatterijen, gewone (koolstof-zink) of herlaadbare (Ni-Cd, Ni-MH, enz.) batterijen niet door elkaar.

Denk eraan de batterijen te verwijderen om schade door corrosie te voorkomen als u het toestel voor een langere tijd niet van plan bent te gebruiken.

Situatie/Probleem Te controleren Oplossing
De console wil niet opstarten	Batterijen Zorg dat de batterijen	correct zijn geinstalleerd. Als de batterijen correct zijn geinstalleerd, vervang ze dan door nieuwe batterijen.
	Controleer de integriteit van de datakabel	Alle draden in de kabel moeten intact zijn. Vervang de kabel als u vaststelt dat er draden gekrompen of doorgesneden zijn.
	Controleer de aansluitingen/oriëntatie van de datakabel	Zorg dat de kabel veilig is aangesloten en goed georiënteerd is. De kleine kabelsluiting op de connector moet juist zijn ingevoerd en vastklikken.
	Controleer of het consoledisplay niet beschadigd is	Zoek naar zichtbare tekenen dat het consoledisplay gebarsten of anderszins beschadigd is. Vervang de console, indien beschadigd.
		Als de bovenstaande stappen het probleem niet oplossen, neem dan contact op met uw lokale distributeur voor verdere hulp.
De weergegeven snelheid is onnauwkeurig	Het display is ingesteld op de verkeerde meeteenheid. (Engels/Metrisch)	Verander de displayeenheden.
De weergegeven snelheid is altijd '0'/blijft in de pauzestand vastzitten	Datakabel Controleer of de datakabel	aangesloten op de achterkant van de console en op de hoofdframeconstructie.
Geen weergave van snelheid/toerental	Controleer de integriteit van de datakabel	Alle draden in de kabel moeten intact zijn. Vervang de kabel als u vaststelt dat er draden gekrompen of doorgesneden zijn.
	Controleer de aansluitingen/oriëntatie van de datakabel	Zorg dat de kabel veilig is aangesloten en goed georiënteerd is. De kleine kabel-sluiting op de connector moet juist zijn ingevoerd en vastklikken.
	Controleer de positie van de magneet (hiervoor moet de beschermkap worden verwijderd)	De magneet moet op de poelie bevestigd zijn.
	Controleer de toerentalsensor (hiervoor moet de beschermkap worden verwijderd)	De toerentalsensor moet met de magneet gelijk worden gezet en met de datakabel zijn aangesloten. Verplaats de sensor indien nodig. Vervang de sensor als u schade vaststelt aan de sensor of de aan-sluitdraad.
De console wordt uitgeschakeld (slapstand) tijdens het gebruik	Controleer de integriteit van de datakabel	Alle draden in de kabel moeten intact zijn. Vervang de kabel als u vaststelt dat er draden gekrompen of doorgesneden zijn.
	Controleer de aansluitingen/oriëntatie van de datakabel	Zorg dat de kabel veilig is aange-sloten en goed georiënteerd is. De kleine kabelsluiting op de connector moet juist zijn ingevoerd en vastklikken.
	Controleer de positie van de magneet (hiervoor moet de beschermkap worden verwijderd)	De magneet moet op de poelie bevestigd zijn.
	Controleer de toerentalsensor Neem contact op met uw lokale distributeur voor verdere hulp.
Het toestel schommelt/staat niet gelijk	Controleer de afstelling van de stelpootjes	De stelpootjes kunnen omhoog of omlaag worden gedraaid om de fiets gelijk te zetten.
	Controleer de vloer onder het toestel	Het verstellen van de stelpootjes is mogelijk niet voldoende in het geval van een extreem oneffen vloer. Verplaats de fiets naar een effen ruimte.
Losse pedalen/toestel moeilijk om te trappen	Controleer de aansluiting tussen het pedaal en de crank	Het pedaal moet stevig op de crank zijn gedraaid. Controleer of de aansluiting niet verkeerd is vastgeschroefd.
	Controleer de aansluiting tussen de crank en de as	De crank moet stevig op de as zijn gedraaid.
Klikgeluid bij het trappen	Controleer de aansluiting tussen het pedaal en de crank	Verwijder de pedalen en monteer ze opnieuw volledig.
Bewegen van de zadelpen	Controleer de borgpen Controleer	of de verstelpen in een van de afstelgaten van de zadelpen zit.
	Controleer de verstelknop Zorg dat de knop stevig is aangedraaid.
